Шиномонтаж в гараже своими руками – чертежи, размеры, как сделать станок для разбортировки колес

Шиномонтаж из хлама для гаража своими руками

Люблю делать всё своими руками, ну что тут поделать)), а еще не люблю платить за то, что могу сделать сам. И во многих случаях, естественно, если для себя делаешь, то стараешься и «аккуратничаешь» на все 100%.

Это введение пишу к тому, что начнутся комменты «нахрен нужно, шинка на каждом шагу». Отвечаю — «вот лично мне это нужно».

Я из тех, кто «лучше день потерять, потом за 5 минут долететь», т.е. один раз сделать такую приблуду для собственной шинки, а потом пользоваться годами вместе с друзьями, не платить денег, не терять время в пик «переобувки» на шинке. Естественно технология не без минусов, но для меня плюсов больше, давайте лучше обо всем поподробнее дальше… поехали…

Задумал я сделать себе станочек для переобувки резины. А все потому, что зимка у меня стояла на железе 4*100, но ступичное отверстие на этом железе было 57мм (это комплект от другого авто).

А на моей рено 19 все те же 4 *100, но ступица уже 60мм. И, блин, из-за этой разницы естественно просто перекинуть колеса не получается, не влазит отверстие 57мм на 60мм ступицу. Обидно, но не смертельно)). Задача снять резину с рено, снять резину с другого железа, и забортировать зимнюю резину на рено диски.

Собираем кучу хлама

Шиномонтаж из хлама для гаража своими руками

Делаем станину, которую решил заливать в бетон, чтоб станок был на 100% устойчив, и бортировка доставляла удовольствие, а не мучение. У меня он лично будет стоять забетонированный на улице, я уже для него место присмотрел. Поэтому и расположение железа именно такое, чтоб надежно залить в тело бетона

Шиномонтаж своими рукамиШиномонтаж своими руками

Теперь главный компонент — труба, диаметр-55мм.

из хлама для гаража

Станину на уровень, и трубу варим также под уровень.

из хлама для гаража Шиномонтаж для гаража для гаража своими руками

Внизу сделал четыре маленьких косынки от трубы к швеллеру

отжатия резины от диска

Далее изобретаем механизм для отжатия резины от диска. Все подвижное, все с примерками, чтобы сразу видеть угол и представлять конечный результат.

отжатия резины от дискаизготавливаем лапу

Далее изготавливаем лапу для отжатия

изготавливаем лапуизготавливаем лапуизготавливаем лапупримеряем и привариваемрешено доработать изделиеизменив уголизменив уголизменив уголчтоб держал станок

Этой лапой я отжал одно колесо, в принципе работает, но косая часть слишком мала, и норовит соскользнуть с кромки. Поэтому решено доработать изделие)) Удлинив и изменив угол.
Отлично, едем дальше…

Решив вопрос с отжимной лапой и приварив трубу для рычага отжима, колеса с легкостью поддались мне. Правда пока станок не забетонирован, то пришлось звать соседа (как противовес), чтоб держал станок, иначе елозит, угол отжатия уходит и совсем не «комильфо», хотя и к этому можно приноровиться)) Но как я уже писал выше, позже ЗАБЕТОНИРУЮ, и соседа беспокоить не буду))

можно приноровитьсядля бортировки колеса

Далее мастерим приспособу для бортировки колеса. Пришлось опять походить по соседям и поискать железный мусор. Идея была делать из старого тормозного диска или ступицы, и таки нашел старую ненужную ступицу от опеля, с разболтовкой 4 и отв. 57 мм, вещь как раз под мои нужды. Чтоб бортировать другие колеса, нужно будет проставку сделать, что в принципе не сложно.

Значит отрезаем трубу под свой рост, чтоб удобно было работать, мерим ступицу и привариваем.

старую ненужную ступицустарую ненужную ступицу

Затем вновь навариваем трубу, ведь нам нужен упор для монтажки.

вновь навариваем трубувновь навариваем трубу

вот и примерка колеса,

А вот и уже голый диск)))

вновь навариваем трубу

А вот и все остальное

Есть возможность хорошо

Вообщем штукенция рабочая, но заставляет попотеть немного, ведь все полностью ручной труд. Есть возможность хорошо почистить диски.

Кстати, вот что пришлось изготовить для бортировки. Это монтажка для снятия резины

Есть возможность хорошо

Это для надевания

Для облегчения процесса

Над второй нужно еще поработать, но это уже после того, как станочек за бетонируется. Монтажки сделаны из прута, трубы и старых шаровых. В принципе всё))) Всю резину я перекинул самостоятельно, в одно лицо. Для облегчения процесса применяется «Вода+тертое мыло+ жидкое мыло = перемешать и мазать на борт и отбортовку»

Теперь о минусах, поскольку плюсы, я надеюсь, и так понятны.

1. Резину нужно балансировать, т.е нужно сгонять на шинку. В принципе это можно сделать и дома, но тут я технике больше доверяю.

2. Хорошее литье я бы пока не стал на этом станке бортировать, боюсь, что поцарапаю. Но возможно со временем и доработками, и этот вопрос решаем.
Вот теперь все! Всем удачи и творческого настроения…

Автор; Никита   Беларусь

xn--100—j4dau4ec0ao.xn--p1ai

Шиномонтаж своими руками: ручной шиномонтажный станок

Список неприятностей, которые поджидают водителей в пути, уверенно возглавляет пробитое колесо. И в этой ситуации перед автолюбителем становиться дилемма, выполнить шиномонтаж своими руками или же обратиться в техцентр, где есть весь необходимый инструмент и опытные мастера.

В первом случае владелец транспортного средства может сэкономить. Да и ближайшее СТО может располагаться достаточно далеко или же принимать клиентов только по предварительной записи. Однако, чтобы правильно выполнить шиномонтаж самому необходимо иметь определенные навыки и инструмент.

Самостоятельное решение проблемы

Пробитое колесо не вызывает серьезных сложностей если имеется «запаска. В случае отсутствия таковой решить задачу помогут специальные лопатки, позволяющее сорвать автопокрышку с диска. Процедуру могут заметно упростить обычный буксировочный трос и автомобильный домкрат.

Пробило колесо в дороге
Пробило колесо в дороге?

Приготовив указанный инструментарий, последовательно выполняем следующие действия.

  1. Демонтируем колесо и очищаем его от грязи.
  2. Размешаем его ниппелем вверх и спускаем воздух.
  3. Ставим домкрат максимально близко к ободу колеса.
  4. Пропускаем трос сквозь отверстие диска.
  5. Накинув трос на кронштейн домкрата, соединяем его концы.
  6. Вращаем рукоять домкрата, контролируя, чтобы посадочное кольцо перемещалось вниз, а трос тянул вверх.
  7. Вынимаем камеру, приподняв боковину автопокрышки.
  8. Меняем камеру и размещаем её на своем месте, вставив штуцер в соответствующее отверстие изнутри.
  9. Выполняем забортовку, немного подкачав камеру.
  10. Устанавливаем колесо на автомобиль и накачиваем шину.
Шиномонтаж колеса с помощью домкрата и  буксировочного троса
Шиномонтаж колеса с помощью домкрата и буксировочного троса

На бумаге все эти действия выглядят простыми. Но выполнить их весьма сложно, особенно если все происходит в полевых условиях, да еще и при плохой погоде. Качество же самодельного шиномонтажа всегда оставляет желать лучшего, и к этому нужно быть готовым.

Ручной шиномонтажный станок: инструкция по сборке

Устройство для быстрого бортирования колес называется станком. Схемы и чертежи подобных механизмов для шиномонтажа своими руками нетрудно отыскать в интернете. Там же можно найти подробное описание процесса их изготовления в кустарных условиях. Но стоит ли тратить на это время?

Чертеж ручного шиномонтажного станкаЧертеж ручного шиномонтажного станка

Ручной станок собственного производства является аналогом оборудования, применяемого в автосервисах. При таком равенстве функций он имеет свои преимущества, в числе которых, помимо экономии финансов, можно отметить:

  • простоту конструкции и компактность;
  • долговечность и ремонтопригодность;
  • наличие ручного привода;
  • легкую и быструю разборку механизма;
  • отсутствие специальных условий обслуживания и хранения.
  • независимость от автомастерской;
  • оперативность ремонта даже в полевых условиях.

Необходимо упомянуть, что большинство чертежей станка для шиномонтажа, доступных в сети, предусмотрены для легковых транспортных средств. Однако для владельцев коммерческого автотранспорта в интернете также найдутся рекомендации, схемы и видео инструкции по изготовлению более мощных механизмов.

Конструктивные особенности

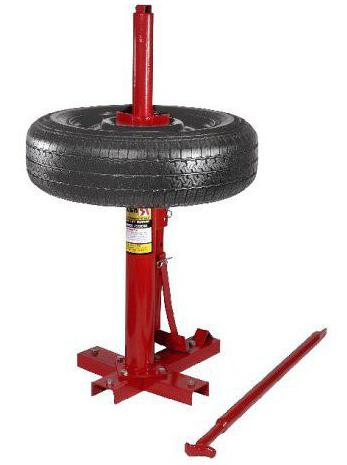

Ручной шиномонтажный станок в сборе

Рассматриваемый станок имеет множество вариантов исполнения. Мы же рассмотрим конструкцию классического механизма для шиномонтажа, которая состоит из следующих узлов и деталей.

  1. Рама. Конструктивный элемент, являющийся основой для всего механизма, формируется из прямоугольного стального профиля, части которого соединяются посредством сварки. Специалисты советуют размещать металлические трубы параллельно, и укреплять конструкцию при помощи металлических уголков. Увеличить срок службы станка позволяет использование нержавеющей стали, или же, как минимум, окрашивание деталей рамы.
  2. Труба. Этот элемент станка необходим для последующего присоединения рукоятки. А потому он должен отличаться прочностью, поскольку будет выполнять роль рычага в процессе выполнения мероприятий по демонтажу автопокрышек.
  3. Стояк. Деталь конструкции, монтируемая на раме станка. Этот элемент необходим для установки колесного диска. Он также должен отличаться прочностью, поскольку будет воспринимать значительные нагрузки.

Большие усилия и нагрузки, которые будут воздействовать на конструктивные элементы шиномонтажного станка, требуют использование прочных и надежных материалов. По этой же причине настоятельно рекомендуется усилить все соединения винтовым крепежом.

Сборка устройства

Собирается ручной станок для бортирования автомобильных колес согласно чертежу. Весь процесс включает следующие процедуры.

  1. Подбираются прочные и качественные профильные трубы для основания. Расстояние между перемычками каркаса должно быть не менее 70 сантиметров. Также следует соблюдать их параллельное расположение относительно друг друга. Выполнение этих условий обеспечит всей конструкции устойчивость в любых условиях эксплуатации.
  2. Элементы рамы соединяются при помощи сварочного аппарата. Во всех важных узловых точках необходимо использовать стальные уголки, что существенно усилит всю конструкцию.
  3. Если в этом есть необходимость, рама снабжается ножками, которые позволяют регулировать её высоту и/или положение на неровной поверхности. Мобильности устройству добавят роликовые колеса, которые должны оснащаться стопорами.
  4. Крепление трубы осуществляется после окончательного формирования каркаса. Рекомендованный диаметр этого металлического элемента равен 30 мм. Перед сваркой необходимо установить фланец, который располагается на высоте 50-60 см.
  5. Завершающим этапом является монтаж рычага станка, который требует предварительного крепления специальной пластины, выполняющей роль его основы. Сам рычаг является отдельным узлом, состоящим из лапы и плеча.

Очевидно, что без использования сварочного аппарата упомянутые работы провести невозможно. Также отметим, что после сборки механизма, всю конструкцию следует загрунтовать и окрасить для защиты от коррозии.

Рекомендации специалистов

В сборке шиномонтажного станка есть определенные нюансы, которые желательно учесть. Ниже представлено несколько советов от «бывалых» мастеров.

  1. Угол между рычагом и наконечником для забортовки должен быть острым (но не слишком), что обеспечит легкий монтаж авторезины на колесный диск.
  2. Перед тем, как начать конструировать станок, необходимо продумать его конструкцию и разработать чертеж и/или схему.
  3. Станок должен надежно крепиться к полу посредство анкерных болтов (для бетонной стяжки) или же саморезов для деревянного настила.
  4. В процессе бортирования колеса рекомендуется смазывать автомобильный диск и наконечники станка густым раствором мыла.
  5. Перед началом выполнения шиномонтажных работ следует хорошо вымыть и просушить колеса.
  6. Различные модели колесных дисков могут разниться количеством отверстий под фиксирующие болты, а также расстояниями между ними. Поэтому нужно предварительно запастись (или изготовить) специальные металлические переходники.

В завершение отметим, что в сети Интернет представлено множество схем и чертежей для изготовления шиномонтажных станков. Большинство из них подразумевают использование подручных и легкодоступных материалов, что обеспечивает невысокую стоимость готового изделия. Поэтому подобное оснащение собственного гаража не будет лишним, особенно если учесть, что стоимость услуг автосервисов постоянно растет.

autoshas.ru

Шиномонтажный станок своими руками


Привет всем любителям самоделок. Владельцам автомобилей знакома ситуация с заменой резины с зимнюю на летнюю или наоборот. В интернете есть много вариантов для данной цели, как станки, так и отдельные приспособления. В этой статье я расскажу как сделать шиномонтажный станок своими руками, который поможет каждому автолюбителю разбортировать или забортировать колеса на своём авто, в независимости бескамерка это или нет. Также данное приспособление сэкономит ваши деньги и прибавит опыта в сварочных работах.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видео с тестированием данного шиномонтажного станка.

Для того, чтобы сделать шиномонтажный станок, понадобится:
* Сварочный аппарат, электроды
* Средства индивидуальной защиты: краги, сварочная маска
* Профильная труба 40*20
* Металлическая щетка
* Болты М12 и гайки к ним
* Подшипник ротора электродвигателя
* Магнитные уголки для сварки
* Углошлифовальная машинка и отрезной диск
* Камера автомобильная
* Строительный уголок
* Труба металлическая 60 мм
* Металлический уголок 50 мм

Вот и все, что нужно для сборки такой самоделки.

Шаг первый.
Первым делом необходимо сделать из трубы стойку, к которой будет крепиться все остальное «хозяйство». Берем металлическую трубу диаметром 60 мм и внизу к ней привариваем два уголка 50 мм на сторону, чтобы внутрь вошел профиль 40*20, располагаем уголки под углом относительно друг друга около 120°. В верхней части уголков сверлим отверстия и привариваем гайки под болты М12, они в дальнейшем будут удерживать профильные трубы.


Для большей прочности привариваем уголок, соединяющий два предыдущих. С другой стороны трубы привариваем еще один уголок 50 мм и просверливаем в нем отверстия под два болта М12 и к самому уголку с внутренней стороны привариваем гайки.

Шаг второй.
Теперь делаем основание, которое будет служить подложкой для колеса, на котором будет производиться спуск остаточного давления в колесе. Делаем из профиля 40*20 отрезки для основания. Берем сварочный аппарат, электроды, краги, защитную маску и привариваем детали каркаса. Для того, чтобы понять, как это должно выглядеть , можно воспользоваться фотографией, размеры сваренного основания должны быть чуть больше диаметра колеса.



По краям привариваем профиль под углом 45°, а для прочности устанавливаем перегородку из той же профильной трубы, также для упора колеса крепим к основанию уголок 50 мм.

Шаг третий.
Для удобства спуска остаточного давления в колесе делаем рычаг. На трубу привариваем ушки с отверстием под болт М12 в двух местах, снизу и сверху. На трубу диаметром 32 мм привариваем ушки, отступив от начала около 15 см. После чего трубу диаметром 28 мм отрезаем до длины 15 см при помощи углошлифовальном машинки. При работе с УШМ не забываем о защитных очках и перчатках, а также будьте аккуратны и держите инструмент крепко.

Просверливаем в трубе отверстия под болт М12 и скручиваем две готовые части вместе. В самому верху трубы, немного отступив от самого края, просверливаем отверстие под болт, а в ее нижней части привариваем уголок, которым и будем спускать колеса. В верхнее ушко устанавливаем рычаг, сделанный из 28-ой трубы, с предыдущей трубой он соединяется при помощи болта М12. Выглядит вся конструкция рычага так.


К верхней части трубы привариваем два уголка, а также из автомобильной камеры вырезаем круглый кусок резины, который закроет острые края уголков. В уголке просверливаем отверстие, при помощи которого будет стопориться колесо. К уголкам привариваем трубу меньшего диаметра, это будет служить упором в процессе забортирования/разбортирования.


Шаг четвертый.
К длинной трубе привариваем к одному из концов подшипник и уголок, на фотографии все куда понятнее.


Для данных целей отлично подошел подшипник с электродвигателя, правда от какого именно, не известно, была отпилена часть вала ротора с самим подшипником и приварена к трубе, после чего и сам уголок. К другому концу трубы привариваем закругленный наконечник, в данном случае была отпилена ножка кик-стартера мопеда, которая как раз подошла, при необходимости зашлифовываем острые края наждачной бумагой мелкой зернистости.

Шаг пятый.
После всех предыдущих действий остается сделать упоры. При помощи углошлифовальной машинки отпиливаем необходимые отрезки профилей 40*20 и устанавливаем в заранее изготовленные посадочные места с болтом для фиксации, для более лучшего крепления просверливаем в профиле отверстие под болт, так он точно никуда не денется.



В удобном для вас месте устанавливаем крепежные ушки, в моем случае были приварены две точки крепления на столбах пристройки.

На этом у меня все, данный шиномонтажный станок полностью готов и работает в полной мере.


Желаю всем удачи и спасибо за внимание. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

чертежи, размеры, как сделать станок для разбортировки колес

Шиномонтажный станок своими руками

Пробитое колесо на трассе без запаски – классическая ситуация, которая по частоте событийности держит почетное первое место в списке неприятностей автолюбителя. Необъятные просторы нашей Родины добавляют этой проблеме яркости и глубины: вокруг ни одной автомастерской, а если и есть, то с солидной очередью.

Самое естественное решение – делать шиномонтаж самостоятельно, то есть ни от кого не зависеть. Решение отличное, вот только для его реализации нужно иметь кое-какие инструменты и навыки. Где набраться навыков и какими инструментами запастись, читаем здесь и сейчас.

Романтика большой дороги: шиномонтаж на опушке

Шиномонтаж на трассе можно сделать с помощью двух монтажных лопаток и специального устройства, чтобы оторвать покрышку от диска. Но получится удобнее и цивилизованнее, если у вас найдутся домкрат и буксировочный трос. А они у вас найдутся.

станок для шиномонтажа

Чертеж шиномонтажного станка.

Поэтому дальше работаем вот по какому алгоритму:

  1. Снимаем колесо, чистим и кладем ниппелем вверх.
  2. Выпускаем из колеса воздух.
  3. Просовываем буксировочный трос в дисковое отверстие, ставим домкрат вплотную к ободу.
  4. Трос накидываем на кронштейн домкрата, скрепляем концы троса друг с другом.
  5. Надо вращать рукоять так, чтобы домкрат тянул трос вверх, а посадочное кольцо перемещалось вниз вплоть до отделения шины от диска.
  6. Если в починке или замене нуждается камера, нужно поднять боковую часть шины на обод возле штуцера, который вталкиваем внутрь и вынимаем камеру под покрышкой.
  7. Ниппель вынимаем, воздух удаляем.
  8. Теперь помещаем ее под покрышкой, но сначала вставляем щтуцер в отверстие внутри.
  9. Немного подкачиваем вставленную камеру, пока без ниппеля.
  10. Делаем забортовку, вставляем ниппель в штуцер, полностью накачиваем камеру и ставим колесо на свое место.

Все эти десять пунктов легко описать, но очень трудно сделать. А если погодные условия оставляют желать лучшего, то становится совсем невесело, такой шиномонтаж запомнится вам на всю жизнь. Качество такого монтажа никогда не будет идеальным.

Грамотнее будет обзавестись каким-нибудь механизированным устройством для независимого шиномонтажа. Вариантов таких приспособлений много – в сети можно найти самые разнообразные конструктивные решения.

Стоит ли овчинка выделки?

Есть ли смысл тратить время на изготовление кустарного аппарата, когда можно воспользоваться профессиональным сервисом? Решать вам и только вам. Наше дело – дать качественную информацию.

Самодельный ручной шиномонтажный станок выполняет то же самое, что делают в автосервисе. При этом функциональном равенстве кустарный станок обладает рядом преимуществ.

монтаж шиныСудите сами:

  • надежны и долговечны в эксплуатации;
  • оптимальнее и проще по своей конструкции;
  • компактные по размерам;
  • имеют ручной привод;
  • легко разбираются и хранятся, некоторые помещаются даже в багажнике;
  • дают полную независимость от мастерских;
  • дают оперативность в ремонте;
  • одно из главных преимуществ – серьезная экономия финансовых средств.

Сразу заметим, что большинство вариантов механизмов рассчитаны на легковые автомобили. Хотя водителям грузовиков никто не мешает заняться сооружением собственного шиномонтажного аппарата. На тему «как сделать шиномонтажный » имеется огромное количество вполне дельных видеороликов в сети. Они будут отличным подспорьем.

Делаем шиномонтажный комплект самостоятельно

Если вы приняли решение стать самостоятельной персоной в деле забортовки колес, лучшим вариантом будет иметь полноценный самодельный шиномонтажный станок в своем гараже. Его можно сделать в виде комплекта: и устройства для отбивки борта.

Низ станка в виде Н-образной рамы изготовляем из стальной трубы с прямоугольным сечением. Размер рамы примерно 90 см х 60 см. На расстоянии 30-ти см от края к перемычке перпендикулярно с помощью сварки крепится высокая труба круглого сечения.

чертеж станка

Схема станка шиномонтажного.

Высота трубы около полутора метров. Ее нужно приварить самым устойчивым образом, поэтому для крепости лучше подварить «косынки» из металлических треугольников толщиной не менее 5-ти мм. К круглой трубе приваривается ступица – средняя часть колеса.

На какой высоте приваривать ступицу – меряем сами по своему росту. Нужно, чтобы лежащее на ступице колесо находилось примерно на уровне вашего пояса. Труба должна быть выше лежащего на станке баллона не меньше, чем на 30 см.

Кронштейн для отбивки борта нужно приваривать ниже ступицы. Его лучше всего вырезать из стального листа толщиной в 5 мм, просверлив в нем отверстие для болта. Трубу для этого узла станка нужно найти пошире, ведь в ней будет помещаться рычаг длиной в полтора метра.

Он, в свою очередь, делается из стальной трубы, а наконечники – из стального 20-ти миллиметрового прутка. Длину рычага продумайте сами, она будет зависеть от силы ваших рук и свободного пространства в гараже.

Советы бывалых

изготовление станка для шиномонтажа

Конструкция шиномонтажного станка.

Как правильно сделать :

  • Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
  • Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
  • Продумайте крепление к полу. легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
  • Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
  • Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

tutsvarka.ru

Как сделать шиномонтаж своими руками :: SYL.ru

На трассе автомобилисты сталкиваются с различными неприятностями и поломками, одной из которых является пробитое колесо. Заменить его можно при наличии запаски, которая всегда должна быть в багажнике автомобиля, и набора необходимых инструментов. Произвести шиномонтаж своими руками иногда более выгодно, чем обращаться за подобной услугой на СТО. Помощь специалистов в таком вопросе нередко обходится в довольно кругленькую сумму, не говоря уже о сезонной замене резины, которая всегда сопровождается огромными очередями водителей, решивших сменить колёса в последний момент. Как сделать шиномонтаж своими руками, расскажем в этой статье.

шиномонтаж своими руками

Признаки пробитого колеса

Повреждение колеса автомобиля всегда сопровождается такими признаками, как:

  • Резкое снижение скорости движения.
  • Появление сторонних звуков.
  • Заносы и рывки автомобиля на ровных участках трассы.

Пробитие колеса требует от водителя немедленной остановки автомобиля на обочине и проверки состояния шины. При её повреждении проводятся следующие действия:

  1. Выставляется первая передача и стояночный тормоз. Если автомобиль находится под уклоном, то одно колесо страхуется упором — камнем, бревном или «башмаком».
  2. Включить аварийный сигнал.
  3. Выставить предупреждающие знаки.
  4. Начать ручной шиномонтаж своими руками.

Меры предосторожности

Домашний шиномонтаж своими руками в основном проводится в гараже. Разбортировать и забортировать шину можно при помощи специальных инструментов — монтировок. Нередко шиномонтаж своими руками проводится с помощью стамесок. Использовать более тяжёлые инструменты нельзя — они могут повредить резину, камеру, обода и покрышки. Помимо обычных инструментов, можно использовать специальный станок для шиномонтажа, своими руками выполняемого.

станок для шиномонтажа своими руками

Выполнять процедуру по замене колеса желательно на расстоянии от автомобиля, поскольку можно нанести повреждения кузову в случае срыва монтировки. Водитель также должен соблюдать меры предосторожности, чтобы не получить травму в случае спружинивания инструментов.

Разбортировка колеса

Шиномонтаж своими руками начинается с разбортировки колеса.

  1. С обода колеса снимается один борт шины. Край резины аккуратно поддевается монтажкой и поддерживается отвёрткой во избежание соскальзывания обратно, после чего выводится за обод. Прежде чем приступать к работе, желательно смочить обод мыльной водой — это облегчит процесс снятия резины.
  2. На расстоянии 15–20 см вводится вторая монтировка и продвигается в сторону до полного снятия борта.
  3. Аналогичным образом снимается вторая сторона покрышки.
  4. Вытянутую резину снимают руками.

как сделать шиномонтаж своими руками

Установка новой шины

Шиномонтаж своими руками осуществляется после разбортировки колеса следующим образом:

  1. За борт заводится одна сторона обода.
  2. Между колесом и покрышкой размещается монтажная лопатка, при помощи которой за край колеса заводится часть борта.
  3. На расстоянии 10–15 см второй лопаткой вводится за закраину следующий участок покрышки.
  4. Первая лопатка устанавливается за второй и аналогичным образом проделывается весь процесс.
  5. Второй борт покрышки размещается в ободе аналогичным образом.
  6. Установленная шина в конце работ обязательно подкачивается.

Использование сырой резины или специальной клеевой заплатки позволяет осуществить ремонт шины после того, как будет проведён шиномонтаж своими руками. Ручной шиномонтажный станок значительно упрощает и ускоряет весь процесс замены резины. Шины не восстанавливают в том случае, если величина прокола превышает 12 мм.

Инструменты для шиномонтажа

домашний шиномонтаж своими руками

Шиномонтаж своими руками можно проводить при помощи специального оборудования, оно продаётся в автомагазинах. Кроме того, можно самостоятельно изготовить нужный станок: в интернете представлено большое количество чертежей. Оборудование для шиномонтажа представляет собой оснащённую двумя рычагами конструкцию: один из них оснащён «собачкой» и стопором, а второй — неподвижный. Нажатие рычага позволяет легко и быстро снять резину с обода колеса.

Снимается резина при помощи диска со специальной шестерней. Её приводят во вращение баллонным ключом, что позволяет снять наброшенную на диск резину. Чтобы одеть резину, её необходим заправить под ролик. Весь процесс шиномонтажа редко занимает более 10 минут.

Создание шиномонтажного комплекта

Такой комплект состоит из двух частей: устройства отбивки борта и шиномонтажного станка. Нижняя рама выполняется из стальной трубы в виде буквы Н размерами 90 х 60 см. На расстоянии 30 см от края к перемычке приваривается под прямым углом труба диаметром 2 дюйма длиной порядка полутора метров. Сварной шов можно усилить прямоугольными треугольниками-косынками. Для крепления колеса на трубу надевается и приваривается старая ступица. Её высоту подбирают таким образом, чтобы колесо, положенное на неё, находилось на уровне пояса человека. Над баллоном труба должна возвышаться не более чем на 30 см и при этом не мешать работе. На небольшом расстоянии от ступицы приваривается кронштейн, которым будет крепиться устройство отбивки борта — его делают из стального листа толщиной 4–5 мм, в котором просверливается отверстие под болт.

ручной шиномонтаж своими руками

На фото выше представлено устройство для отбивки борта колеса. Для его изготовления берут трубу большего диаметра, чтобы в неё можно было вставить длинный рычаг.

Для рычага используют стальную трубу длиной полтора метра, его наконечник изготавливают из стального прута диаметром 20 мм. Длина рычага может быть разнообразной и зависит от свободного места в гараже и силы рук. Наконечники для рычага делают либо при помощи болгарки с зачистным и лепестковым кругами, либо на токарном станке.

Полезные советы

Чем меньше угол, под которым к рычагу приваривается наконечник для забортовки, тем легче будет надеваться на диск резина колеса. Однако его не стоит делать слишком маленьким. Во время забортовки рычаг может поцарапать диск колеса, поэтому необходимо найти оптимальную величину угла.

Поскольку готовый станок для шиномонтажа отличается небольшим весом, его необходимо крепить к полу гаража. Сделать это можно при помощи саморезов, если полы деревянные, или же анкерных болтов, установленных в отверстия и залитых бетоном, если пол в гараже бетонный.

Для облегчения работы и снижения риска нанесения повреждений резине и дискам наконечники рычага и борт шины смазываются мыльным раствором. С аналогичной целью все колёса перед шиномонтажем тщательно моются и очищаются от грязи.

шиномонтаж своими руками

Переходники со шпильками позволяют работать с колёсами, которые отличаются от родных расстоянием и количеством отверстий для крепежей. Такие переходники можно сделать самостоятельно из металла толщиной в один сантиметр.

Осуществить шиномонтаж своими руками несложно, главное — иметь необходимые материалы и инструменты.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
