Широкополосные динамики — какие их преимущества?

Возможно, многие из Вас, уважаемые читатели, не раз задавались вопросом улучшения акустической ситуации внутри своего автомобиля. Согласитесь, при длительной поездке, сидеть в полной тишине не так уж и весело, поэтому минимальное, что можно сделать в такой ситуации, это заблаговременно установить обычною недорогую магнитолу. С ее помощью Вы сможете слушать любимую музыку, узнавать о событиях в стране или получать прогноз погоды на ближайшие несколько дней (при условии, что она поддерживает радиосвязь). Однако, что бы обеспечить качественное звучание автомагнитолы, придется применить дополнительные устройства, именуемые акустической системой. Сегодня мы с Вами обсудим один из ее вариантов, который представлен в виде широкополосной (или как ее еще называют «однополосной») акустической системы.

Путь развития акустических систем: от широкополосных до многополосных

Широкополосные акустические системы представлены в виде широкополосных колонок, в которых электрический сигнал, поступает к динамику без давления на частотные полосы – высокой и низкой частоты. В начале своей истории, практически все динамики имели высокую чувствительность и определялись как широкополосные, однако, по мере развития и совершенствования технологии звукопроизведения, колонки с одним динамиком, который отвечал за весь спектр звука, были вытеснены акустической системой, предусматривающей разделение звука на две полосы. Для достижения такого эффекта начали использовать специальное устройство – кроссовер.

Отдельные динамики колонок такого рода имели разную конструкцию, были сделаны из разных материалов и занимались обслуживанием своего индивидуального поддиапазона. Нижний динамик, обладающей большей площадью и плотностью диффузора осуществлял контроль за низкими и средними частотами, а верхний отвечал за высокую частоту.

С дальнейшим развитием акустических систем, продолжалось и полосное разделение звука. Это послужило причиной появления колонок с тремя, четырьмя и даже пятью звуковыми полосами, которые получили название «многополосных».

Если разбирать данное понятие более точно, то в наше время, широкополосные колонки чистого вида, встречаются разве что в «радиоточках», но с точки зрение маркетинга, который внес некоторые коррективы в определение «широкополосной акустической системы», в эту категорию попадает множество других колонок, являющихся, по сути, двухполосными. Проходящий сигнал, с помощью кроссовера, делиться на две полосы и подается на два соответствующих динамика разной конструкции – в задачу верхнего входит контроль за работой высокой частоты, а нижний отвечает за низкую и среднюю частоту. Однако, существуют и такие акустические системы, которые хоть и обладают двумя полосами и двумя динамиками, но широкополосными их не называют. В чем же дело?

Нам кажется, что в современном мире, правильнее всего будет давать определение «широкополосной акустики» не с технической стороны вопроса, а именно с маркетинговой, более того, технический вариант уже был озвучен в начале данной статьи.

И так, современная широкополосная акустическая система, как правило, является напольной или большой полочной колонкой, обладающей не больше чем двумя динамиками высокой чувствительности. Динамик, отвечающий за низкую и среднюю частоту, оборудован тонким, легким диффузором (обычно бумажным), имеющим значительную площадь. В его задачу входит воспроизведение большей части звукового спектра – начиная от барабанов и заканчивая вокалом. Динамики, контролирующие высокую частоту, также обладают довольно существенной площадью. Хоть они и несколько меньше низкочастотных, но никаких «пищалок» и металлических диффузоров размером с копейку, в широкополосной акустике Вы не встретите.

Имеющиеся в таких динамиках легкие диффузоры, могут передавать самые тонкие музыкальные моменты – вокальные обертона, ели заметные струнные щипки и т.д. При прослушивании широкополосной акустики с хорошим трактом воспроизведения, может показаться, что слышно, как со смычка скрипача осыпается канифоль, тоесть широкополосные динамики идеально подходят для воспроизведения классики и легкой живой музыки, благодаря чему, их так полюбили многие аудиофилы. Однако, несмотря на все преимущества, свое «но» есть практически в любом вопросе.

Если владелец автомобиля поклонник хард музыки или утяжеленного блюза, широкополосные акустические системы ему не подойдут. Лучше будет обратить внимание на многополосную акустику.

Дополнительные компоненты любой акустической системы

Как Вы уже поняли с предыдущего вопроса, установка обычных широкополосных динамиков мало кого полностью устроит, поэтому многие автолюбители, машины которых оборудованы штатными динамиками, либо ищут пути их усиления, либо заменяют на более усовершенствованные звуковые излучатели. Отдельное внимание, в этом вопросе, хотелось бы уделить динамикам 6*9, или как их чаще называют – «сабвуферам». Данный вид излучателей предназначен для воспроизведения глубоких звуковых басов. Как правило, низкочастотники такого рода, имеют большой диаметр и большую площадь диффузора.

Автомобильный сабвуфер – один из самых лучших способов озвучивания низких частот, помогающий получить хорошие басы. Большинство автомобилистов устанавливают сабвуфер в свое транспортное средство с целью получения не только качественного глубокого баса, но и сочетающихся с ним средних и высоких частот, которые способна выдавать только хорошая акустика. В настоящее время, существует два типа сабвуферов: активные и пассивные. Активное устройство обладает сабвуферным динамиком, помещенным в готовый корпус . Он оснащен встроенным усилителем и активным кроссовером. Пассивный сабвуфер представлен в виде одного сабвуферного динамика, без всяких дополнительных элементов.

Перед тем, как решится на приобретение сабвуфера для своего автомобиля, необходимо определиться с его размерами, габаритами и оптимально подходящей мощностью. Обратите внимание! Для более качественной установки и лучшего звучания, автосабвуферам необходим специально подготовленный корпус.

Еще одним популярным дополнением акустической системы есть кроссовер (иногда его еще называют «фильтром»), представленный в виде конденсатора и катушки индуктивности, настроенных на определенную частоту. Почему именно конденсаторы и катушки? Да потому, что именно они являются простейшими реактивными элементами, способными дифференцировать сигналы (конденсаторы отвечают за высокочастотные, а катушки за низкие). Умелое управление сигналами делает из кроссовера простейший частотный фильтр.

Чаще всего, он является основным компонентом многополосной аудиосистемы, так как занимается разделением входящего сигнала на разные частотные диапазоны. Соответственно: чем больше каналов в кроссовере – тем больше динамиков и тем интересней будет общая звуковая атмосфера.

Широкополосная акустика и ее конструкция

Для воспроизведения высококачественных звуковых сигналов, широкополосная акустика использует всего лишь один динамик, который способен охватывать весь слышимый частотный спектр. Такая особенность, исключает необходимость использования кроссовера, который, к слову, много людей считают оной из самых страшных вещей в мире аудио звука. Конечно, с практической стороны, неплохо когда один динамик может обеспечить качественный звук, но для этого конструкция короба должна быть соответствующей.

Различают два основных типа широкополосных динамиков: с конус-визером (или просто «дудка») и с центральным колпачком. Широкополосный динамик обладающий конус-визером включает в себя два конуса – большой (такой же как и в нормальных конических динамиках) и немного меньший визер-конус, расположенный внутри большого. Второй вариант, с центральным колпачком, имеет вид обычного простого динамика, только с конус куполом (центральным колпачком).

Характеристики тех или иных широкополосных динамиков рознятся между собой и зависят от особенностей конструкции и производителя. Некоторые из них, имеют довольно высокий уровень эффективности и чувствительности, низкий уровень искажения и график частотной характеристики, что указывает на снижение уровней звукового давления на средние и низкие басы. Именно этот фактор является причиной необходимости использования специального короба, способствующего повышению басов.

Но не смотря на некоторые недостатки, высокая чувствительность широкополосных динамиков, допускает возможность использования усилителей с очень маленькой мощностью (от 0,5 до 3 Вт лампового усилителя). Другие представители широкополосной акустики обладают более низкой эффективностью, но в то же врямя имеют хорошую частотную характеристику. Обычно, такие устройства можно использовать в открытом ящике или коробке бас-рефлекс, но потребуется более сильный усилитель.

На сегодняшний день существует мало настоящих (именно полноспектровых) широкополосных акустических систем, которые могли б качественно воспроизводить звук пользуясь всего лишь одним динамиком. Большинство из них, по сути, принадлежат к разряду «полно-диапазонных» и в конечном результате требуют двух источников излучения: один динамик для низких, а второй для высоких частот.

Несколько рекомендаций по выбору и установке автомобильных динамиков

Как мы уже отмечали ранее, стандартная широкополосная акустика довольно часто не обеспечивает оптимально желаемого звукового качества музыки, поэтому многим автовладельцам приходится менять штатные динамики на более сильные устройства. В таких случаях, кроме эффективности новых динамиков, немаловажным моментом есть приемлемость их ценовой политики, ведь платить больше — не хочется никому.

Думаю, можно не говорить о широком вариативном ряде представителей современного мира автомобильных динамиков, ведь каждый автолюбитель, который хотя бы раз интересовался данным вопросом и так об этом знает. Поэтому, что бы выбрать действительно то, что Вам нужно, к вопросу приобретения устройства стоит подходить крайне ответственно. Если водитель не предъявляет к музыке слишком высоких требований, то самым правильным решением будет покупка широкополосных динамиков: и стоят дешевле и процесс установки не требует специальных навыков, а значит ее можно провести самостоятельно. Для прослушивания новостей или музыки радиостанций, таких устройств будет более чем достаточно.

Что бы грамотно выполнить процедуру установки акустических систем, важно учитывать типоразмер динамиков. Типоразмер – это тот стандарт, который определяет размер автомобильных динамиков. Как известно, в большинстве транспортных средств, заводом-изготовителем уже предусмотрены штатные места для установки, но их размер предназначается только для динамиков овальной или круглой формы на 10, 13 или 16 сантиметров.

Обратите внимание! Чем больший у динамика размер – тем лучше он будет воспроизводить низкие частоты, тоесть, в целом типоразмер определяется размером низких частот динамика. При покупке широкополосной акустики, чаще всего, в комплект к ней прилагается инструкция, в которой детально описывается весь процесс предстоящей установки. Прежде чем переходить к монтажу, можно дополнительно изучить фото и видеоматериалы, находящиеся в сети Интернет. преимуществом широкополосной акустики есть и то, что цена на нее всегда ниже, чем на многополосную.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Широкополосные динамики что это такое, преимущества

Широкополосные акустические системы представляют собой колонки с встроенным электрическим сигналом, устанавливаемые чаще всего в автомобили, для качественного прослушивания музыки. Самые первые модели динамиков имели высокую чувствительность, именно поэтому им было присвоено название – широкополосные. Однако время шло, и динамики эволюционировали, были разработаны колонки с одним динамиком, отвечающим за весь спектр работы звука.

Каждая колонка была отдельно сконструирована, и могла обслуживать большой диапазон звучания. Нижний динамик отвечал за контроль низких и средних чистит, и по объему был значительно больше своего собрата. Верхний динамик отвечал за высоту чистоты звучания остального сектора. По мере развития колонок, стали появляться акустические системы с полосным звуком, благодаря этому были изобретены колонки с тремя, четырьмя или пятью звуковыми полосами, которым было присвоено название – многополосные.

В современном мире, редко встретишь широкополосные колонки чистого вида, разве что на радио. Чаще всего в наше время используется понятие — широкополосной акустики, включающие в себя две полосы, отвечающие за акустику и чистоты звучания.

Принято считать, что современная акустическая система представляет собой напольную, большую колонку, в которой присутствуют два динамика, отвечающие за низкую и среднею чистоты, также в них имеется диффузор. В задачу диффузора входят звуковые секторы, в том числе барабаны и вокал. За контролем высоты чистит, также отвечают динамики, которые занимают довольно большую площадь.

В широкополосных динамиках можно обнаружить небольшие диффузоры, отвечающие за вокальные обертоны, едва видимые струнные щипки. При прослушивании акустики, четкого звучания, можно заметить звук, напоминающий осыпания со смычка скрипача канифоли. Данный вид динамиков отлично подходит для прослушивания классической музыки или записи живого выступления, именно поэтому любители аудио отдают свое предпочтение именно широкополосным динамикам.

Как известно, каждая вещь имеет свои плюсы и минусы, также и у широкополосных динамиков имеется негативная сторона, например для воспроизведения гитарных рифов, барабанов или тяжёлого рока, динамики абсолютно не подходят. Слушателю будет казаться, что кто-то кричит и бьет, а вся суть текста и полноценная музыка, будет сливаться в грохоте. Владельцы автомобилей, любящие данное музыкальное направления, могут смело отказаться от установки в машине широкополосных динамиков, они подойдут лишь тем, кто отдает предпочтение спокойной и размеренной музыке.

Широкополосные колонки | Hiendmusic.ru

Акустические системы UNIVERSO VIRTUOSO Александра Червякова (www.tube-eden.ru) — классическая широкополосная акустика. Однако с первого взгляда понятно, что это все-таки двухполосные колонки.
______________________________________________________________

Подробнее об этих акустических системах расскажет сам Александр:

«Давным-давно мне посчастливилось услышать правильную «щитовую» («open baffle»
по-английски) акустику на правильных динамиках в правильной комнате. Этот звук я запомнил на всю жизнь. Ничего более естественного, легкого, музыкального представить себе невозможно. Здесь нет никакого шаманства и изотерики- просто динамики работают не испытывая никакого давления с задней стороны на диффузор и, как результат, мы имеем такой открытый, легкий и воздушный звук. Т.к. динамик излучает звук и с обратной своей стороны, создается дополнительный объем, очень хорошо передается атмосфера студии или концертного зала,
появляются дополнительные обертона, кот. невозможно услышать в любом другом оформлении. К сожалению, в этой жизни за все приходится платить. Я недаром упомянул слово «правильный» три раза. Для получения более-менее приличных НЧ динамик должен быть не менее 12″, а щит очень большим. Но самое главное, комната должна быть тоже большой! Нельзя ставить такую акустику близко к стенам. Мин. 2-3метра от стен. Это совсем убивает эту идею в наших реалиях. Правда,
находятся «энтузиасты», не отягощенные ни опытом, ни знаниями, и ставят первые попавшиеся динамики в щиты, типа, «дверь» и пруцца. Оставим им это щастье, а сами пойдем другим путем…

Концепция.
1. Т.к. мой любимый и, на мой взгляд, самый лучший усилитель имеет макс. мощность всего 2Вт, общ. чувствительность акустики должна быть не
менее 95-96дБ/Вт. Это даст возможность комфортно слушать музыку всего на 0.5Вт мощности в комнате 20-30м2.
2. Акустика должна звучать в комнатах любых разумных размеров (15-60м2).
3. Средние и высокие частоты должны отыгрывать одним широкополосным динамиком в оформлении «open baffle». Динамик должен быть очень музыкальным и сбалансированным.
4. ШП секция должна свободно перемещаться во все стороны для выбора оптимального положения.
5. За НЧ должна отвечать отдельная секция. Обязательно не менее 12″. Требуется идеальная «сшивка» между НЧ и ШП. Фильтр должен быть простейшим 1-го порядка. Частота раздела должна лежать в пределах 100-200Гц. Такое возможно только при правильном и удачном выборе НЧ динамика. Динамик должен быть чувствительностью не менее 96-97Дб/Вт.
6. Возможность оперативной регулировки по уровню между НЧ и ШП для личных и жанровых предпочтений.
7. Необычный дизайн и отделка. Не использовать лаки, придающие вид дешевого ламината натуральному шпону. Отдать предпочтение воскам и маслам. Возможный «закос» под винтаж.

Конструкция.

Все, что перечислено в концепции удалось реализовать и в конечной конструкции. Самым сложным, дорогим и утомительным оказался выбор НЧ динамика. Современная индустрия полностью переключилась на выпуск тупых, тяжелых, длинноходных, низкочувствительных с муторным звучанием НЧ динамиков. Широкополосный динамик очень быстрый и легкий и подобрать такой же НЧ мне, вообще, казалось невозможным. Но чудо все-таки свершилось. Удалось найти очень быстрый и легкий с небольшим ходом бумажный с тканевым подвесом, кот. не отстает от ШП. Важно, что он не имеет обычного для НЧ динамиков гигантского «выброса» на конце своего рабочего диапазона, поэтому его оказалось возможным «обрезать» простейшим фильтром на одной катушке. Динамик 12″(30см),
американский Эминенс. Корпус объемом 150л,оформление фазоинвертор.
ШП- Аудио Нирвана, 6.5″, тоже США. Очень музыкальный и сбалансированный. Фильтр для него простейший 1-го порядка на пленочном кондесаторе Солен. «Пуристы» могут запросто от него отказаться, убрав фазовую рассогласованность правильным расположение ШП секции на корпусе
НЧ. ШП имеет регулятор уровня. Идея его такова: хотите поддать газку на роке или
электронщине- удавите ШП и добавьте мощности усилителем. Вас сдуют со стула два правильных
12″ НЧ динамика в правильном НЧ оформлении. Большой барабан вас порадует.
Отделка- шпон, покрыт воском. Шпон возможен любой. В моем случае- дуб.

Звучание.
Бессмысленно его описывать. Надо слушать. Звук необычен. Не имеет ничего общего с современной брендовой акустикой за любые деньги. Аналогов не знаю. Согласованность и сбалансированность идеальная. Звук полностью оторван от колонок- их просто не существует. Только музыка и вы. Музыканты пришли к вам в гости и играют для вас. Как всегда у меня, звучит в комнатах любых размеров. Желательно, конечно, побольше. Это не связано с детскими и дурацкими болезнями уродских современных систем- типа, бубнения на НЧ. У меня никогда ничего не бубнит и не гудит. Просто- априори большая акустика лучше раскрывается в больших помещениях. Если у вас 20м2- уже нормально, 30м2-хорошо, 40м2 и более- великолепно.

Жанровые предпочтения.

Если вы слушаете в основном рок, пожалуй, вам надо пройти мимо. В принципе, иногда можно оторваться с мощным двухтактником или транзисторником, но не более. Если ваши предпочтения- джаз, вокал, классика, блюз- добро пожаловать.

www.tube-eden.ru

Широкополосный динамик что это такое

Наряду с узкоспециализированными динамиками, воспроизводящими звук из определенных частот, существуют широкополосные динамики, которые в качестве основной полосы выбирают средние частоты, но подключают к ним и нижние, и верхние. Конечно, на дешевой технике звук кажется совсем скудным, но при покупке качественного оборудования можно его в разы улучшить. Правда, считается, что такое смешение частот в любом случае дает искажения, поэтому для особых ценителей качественного воспроизведения музыки такие динамические излучатели не подойдут.

Основная информация о широкополосных динамиках

Акустика высокого качества, в которую встроен широкополосный динамик, охватывает весь спектр частот, при этом не нужно перегружать систему несколькими колонками. Такая возможность позволяет слушателям избавить себя от необходимости покупать кроссовер, который необходим для окрашивания звука. На практике такого динамика вполне достаточно, чтобы звук был насыщенным, но многое зависит не только от излучателя, но и от короба и, в частности, производителя устройства.

Так, английская фирма Lowther производят по-настоящему качественные широкополосные динамики, способные конкурировать с целой акустической системой. Также по всему миру распространились продукты под брендом Fostex, их можно включить в число топовых брендов в этой области. Помимо вышеперечисленных торговых марок, колонки с широкополосными динамиками производят:

Саба;
Jordan;
Diatone Mitsubishi;
Reps,
Supravox;
Кинап ЛОМО;
Fertin;
Radio Shack;
Сонидо;
Ноэма;
Телефункен и прочие.

Правда, далеко не все динамики, заявленные как широкополосные, воспроизводят весь спектр частот. Для многих необходимо приобретение дополнительного оборудования в виде кроссовера или твиттера, чтобы они были в состоянии полноценно покрыть звуковой диапазон.

Типы широкополосных динамиков

Существует два типа широкополосных динамиков:

с центральным колпачком;
с конус-визером «дудка».

Первый напоминает простой динамик, у которого встроен один конус-купол. Второй имеет два конуса, один из которых большой, как в стандартных динамиках, а другой, меньшего размера, расположен внутри большего.

Кроме того, широкополосные динамики могут сильно отличаться друг от друга в зависимости от производителя и конструкции. Это значит, что одни динамики практически не выдают искажений, имеют высокую эффективность и чувствительность, но плохо выдают низкие частоты. Чтобы сгладить этот недостаток, требуется разработать специальный короб, повышающий басы. Высокая производительность широкополосных динамиков позволяет ограничиваться усилителями с малой мощностью (ДО 3 Вт). У других широкополосных динамиков хорошо передается звук на всем спектре частот, но их эффективность ниже. К тому же они требуют более сильного усилителя.

Есть ли необходимость в широкополосных динамиках?

Широкополосные динамики явно уступают аналогам, так как один излучатель не может эффективно преобразовывать весь спектр частот. В результате – искажения звука, отсутствие объемности и глубины. Настоящие ценители аудио категорически против подобных устройств, так как ощущают разницу в качестве звука. но существуют ситуации, когда широкополосные динамики могут вполне сгодиться.

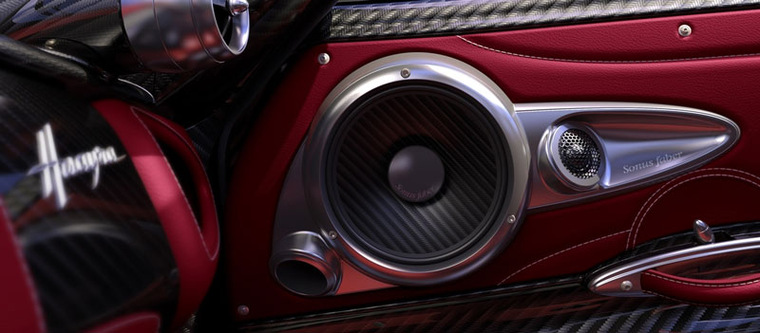

Нередко их используют в автомобилях, так как установить в транспортное средство мощную акустическую систему может не каждый, да и не всем она нужна. Для прослушивания попсовой музыки не необходимости подключать басы и высокочастотные звуки. При этом искажения в передаче звуковых волн вряд ли станут первоопределяющим фактором для оснащения автомобиля мощной и дорогостоящей системой.

Широкополосным динамикам отдают предпочтение люди, которые не принимают во внимание качество звука. Им достаточно средних частот, с которыми легко справляются излучатели такого типа, поэтому они не задумываются о сборе акустической системы, состоящей из нескольких элементов.

Сравнение широкополосных динамиков от разных производителей

Если задаться целью изучения рынка широкополосных динамиков, можно обнаружить, что он не настолько богат по-настоящему качественными системами с единственным динамиком, отвечающим за воспроизведение всех частот. Например, Diatones выпускают подобные устройства, но они не дотягивают до высокого качества при преобразовании басов.

В большей степени высоким стандартам качества соответствуют динамики, выпущенные в 80-х годах. Они захватывают и низкие частоты от 30 Гц, и воспроизводят высокие до 16 кГц. Конечно, это не полный охват существующих звуковых волн, но его достаточно для максимального окраса в условиях работы единственного динамика. Такая редкость объясняется тем, что найти или создать полноспектровый динамик крайне сложно. Выйти из такой ситуации можно при установке хотя бы двух динамиков, отвечающих за разные диапазоны, но это уже выходит за пределы понятия широкополосного динамика.

В этой связи большинство производителей, указывающих, что колонки оснащены широкополосным динамиком, дополнительно встраивают элементы, сглаживающие недостатки динамика. Например, большинство добавляют басы, но это также не сказывается в лучшую сторону на качестве звука. Смешивание динамиков трудно воспринимается на слух, при этом резонансные вибрации от сабвуфера только портят звучание средних и высоких частот.

Особенности конструкции, повышающие качество широкополосных динамиков

Как уже было упомянуто ранее, широкополосные динамики чаще ориентируются на средние и высокие частоты, упуская из внимания низкие. При этом большинство слушателей стремятся обеспечить себя и басами в том числе, поэтому прибегают к различным ухищрениям для устранения этого недостатка. Именно из-за проблем с отсутствием басов многие не рассматривают динамики с полипропиленовым конусом, который никак не показывает себя с положительной стороны. Лучшее звучание динамика достигается при наличии конуса, сделанного из бумаги. Современной альтернативой является кевлар.

При выборе широкополосного динамика следует обращать внимание на диафрагму, которая не должна быть большого размера. Движение конуса также должно быть умеренным, иначе возникнет проблема с передачей высоких частот, что также приведет к значительным искажениям. Для увеличения баса можно увеличить размер конуса при этом ход конуса оставить на прежнем уровне. Правда, такие действия помогут только в том случае, если в динамик встроен качественный диффузор.

Для широкополосных динамиков лучше всего использовать бумажные, пластиковые, например, полипропиленовые, диффузоры. Также большой популярностью пользуются кевлар, алюминий и смола. Бумага хороша тем, что она не обладает высокой жесткостью, как металл, но от этого ее резонанс уменьшается. Чтобы улучшить этот параметр, материал можно покрыть лаком.

Таким образом, при желании остановиться на широкополосном динамике, нужно быть готовым к искажениям звука. Качественное устройство способно выдавать наиболее приемлемое звучание, но найти его практически невозможно. По этой причине многие стремятся усовершенствовать модель излучателя, изменяя его внутренние параметры, что всегда сопровождается затратами времени и сил, но не в каждом случае приводит к положительному результату.

Другие статьи раздела Динамики

Низкочастотные (НЧ) динамики, динамики для сабвуфера

Сабвуфер – это акустическое устройство, которое воспроизводит низкие частоты. Они ощущаются не всегда, но в некоторых случаях дают большую глубину ощущений от воспроизводимых звуков. Конструкция. 18484

Серднечастотные (СЧ) динамики

Среднечастотный динамик, или иначе его еще называют m > 779809

Высокочастотные (ВЧ) динамики

Высокочастотный динамик, или твиттер – обязательная деталь любой многополосной колонки. В то время, как низкочастотный излучатель может и не встречаться, будучи вынесенным в отдельный сабвуфер. 6113

Зачем нужны широкополосные динамики

Нет надобности кому-либо объяснять, зачем нужны широкополосные динамики – это основные динамики любой аудиосистемы, не только автомобильной. Зачем нужен широкополосный динамик в машине, в которой нет аудиосистемы – понятно каждому. Но зачем он может понадобиться автолюбителю, в машине которого уже стоит штатная аудиосистема? Затем, что на аудиосистеме производители часто экономят, устанавливая недорогие однополосные динамики, которые средние частоты еще кое-как вытягивают, а «верха» и, особенно, «низы» режут нещадно. Не надо быть меломаном, чтобы заметить исчезновение бас-гитары в любимой композиции, а недорогой «однополосник» такой фокус запросто может обеспечить. Проще всего спасти ситуацию, заменив штатные динамики на коаксиальные или на более качественные широкополосные, с расширенным частотным диапазоном.

Но все же наиболее распространенная причина замены штатного (иногда даже коаксиального) динамика на широкополосный – создание компонентной автоакустики, т.е., такой аудиосистемы, в которой звук разделяется по частотам и каждую полосу частот озвучивает отдельный динамик: ВЧ – твитеры, СЧ – широкополосные динамики, НЧ – сабвуферы. Пока что именно компонентная автоакустика считается наилучшим решением для обеспечения чистоты и качества звука.

Определившись с тем, зачем вам нужен широкополосный динамик, можно приступить к подбору конкретной модели по её характеристикам.

Характеристики широкополосных колонок.

Размер динамика. Нельзя однозначно утверждать, что чем больше динамик, тем лучше у него звучат низкие частоты и тем хуже – высокие. Но хорошо играющий НЧ динамик, скорее всего, будет большого диаметра, просто по той причине, что большому диффузору проще создать большое звуковое давление и поддержать громкость звука на низких частотах. В то же время иной 10-сантиметровый динамик обеспечивает лучшее звучание НЧ, чем другой 15-сантиметровый. Поэтому, выбирая широкополосный динамик в автомобиль, на диаметр следует обратить внимание как на чисто геометрическую характеристику вместе с посадочной глубиной: влезет ли динамик в предполагаемое место установки. А соответствие его выбранной роли лучше проверять по диапазону частот и амплитудно-частотной характеристике.

Максимальная мощность динамика (PMPO) — это мощность кратковременного (до 2 секунд) сигнала, которую может выдержать динамик без повреждений. Если максимальная мощность усилителя выше, чем максимальная мощность динамиков, следует воздержаться от прослушивания музыки на громкости, близкой к максимальной — особенно музыки с резкими и продолжительными перепадами громкости. Но следует иметь в виду, что стандартной процедуры измерения максимальной мощности не существует и при выборе динамиков ориентироваться лучше не на неё, а на номинальную мощность.

Номинальная мощность динамика (RMS) — та, на которой он может работать час без опасности повреждения. Именно эту характеристику следует использовать при подборе динамика. Также следует ориентироваться на мощность усилителя, к которому будет подключен динамик. Мощность динамика должна быть сравнима с мощностью усилителя (магнитолы). При больших различиях мощности динамиков и усилителя следует воздержаться от прослушивания музыки на высокой громкости: при превышении мощности усилителя над мощностью динамиков громкой музыкой последние можно просто сжечь. А при превышении мощности динамиков над мощностью усилителя, он может войти в режим «клиппинга», выдавая на динамик чрезвычайно вредный высокочастотный сигнал высокой мощности. Первым признаком «клипания» усилителя является отсутствие повышения громкости при дальнейшем повороте регулятора громкости. Далее в звучании динамика появляются хрипы, трески и щелчки. При их появлении следует немедленно уменьшить громкость и более до этого уровня не увеличивать.

Минимальная и максимальная частота динамика – одни из важнейших его параметров, определяющие качество звука будущей аудиосистемы. Человеческое ухо слышит звуки частотой от 20 до 20000 Гц, и, чем лучше частотный диапазон аудиосистемы будет покрывать диапазон слышимых частот, тем полнее будет её звук. Если вы выбираете однополосный динамик, он должен охватывать как можно более широкий диапазон – минимальная частота должна быть близка к 20 Гц, насколько это возможно (30-40 Гц – вполне хороший показатель), а максимальная – закрывать слышимый диапазон полностью, т.е. 20000 Гц. Если в паре с динамиком предполагается использовать сабвуфер, требования к минимальной частоте смягчаются. Такой двухполосный динамик может иметь минимальную частоту в 100 и более герц. Если предполагается использовать твитер, то снижается требование к максимальной частоте.

И, если вам важно качество звука, перед покупкой динамика постарайтесь увидеть его график зависимости амплитуды от частоты – амплитудно-частотную характеристику (АЧХ) – чем он ровнее в диапазоне воспроизводимых частот, тем лучше будет звукопередача.

Следует ли при выборе многополосного динамика отдать предпочтение тому, чей диапазон уже? Скорее всего, да. Ровную АЧХ намного проще обеспечить на небольшом диапазоне, поэтому динамик с узким частотным диапазоном, скорее всего, будет иметь на этом участке более ровную АЧХ, чем динамик с широким диапазоном.

Количество полос определяет, сколько динамиков должно быть в комплекте с данным, чтобы обеспечить полное покрытие слышимого диапазона. Однополосный динамик может быть единственным динамиком системы, обеспечивая качество звука хоть и далекое от идеального, но достаточное, скажем, для прослушивания радио. Двухполосные динамики требуют дополнительно наличия сабвуфера или твитера – точнее можно сказать, посмотрев на максимальные и минимальные частоты. Трехполосные динамики требуют и сабвуфера и твитера.

Импеданс или внутренне сопротивление динамика должно в точности поддерживаться усилителем. Если подключить динамик с импедансом 2 Ом к выходу, рассчитанному минимум на 4 Ом, то выходной каскад усилителя может перегореть, не выдержав вдвое возросших токов. Если же наоборот, подключить нагрузку на 8 Ом к выходу, рассчитанному максимум на 4, то звук динамика будет намного тише, чем если подключение производилось бы правильно.

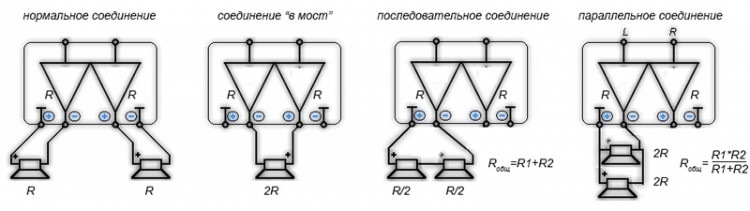

Иногда для увеличения звукового давления к усилителю подключают несколько динамиков. Тогда их общий импеданс считается по формуле, соответствующей типу подключения.

Чувствительность характеризует создаваемое динамиком звуковое давление, показывая, насколько громко (в дБ) будет звучать поданный на вход сигнал в 1Вт на расстоянии 1м от динамика. Для устройств сравнимой мощности – чем больше чувствительность, тем громче звук. Чем ниже чувствительность, тем мощнее должен быть усилитель для создания звука той же громкости.

Материал диффузора. К диффузору динамиков предъявляются противоречивые требования – он должен быть максимально жестким для мгновенной передачи ускорения катушки на всю поверхность диффузора, и, в то же время, он должен хорошо демпфировать любые колебания для предотвращения «звона». Производители постоянно ведут разработку новых материалов, пытаясь добиться идеального баланса между жесткостью и демпфированием.

Бумага или целлюлоза – старейший из материалов диффузоров до сих пор остается неплохим решением за счет высоких демпфирующих способностей и неплохой жесткости. К недостаткам можно отнести невысокую механическую прочность и восприимчивость к атмосферным воздействиям.

Полипропилен (IMPP) недорог, прочен, имеет хорошую демпфирующую способность и устойчив к атмосферным воздействиям (для автомобильного динамика это важно). К сожалению, жесткость полипропилена невысока, особенно при использовании его в чистом виде, что часто бывает в недорогих моделях – из-за этого страдает качество звука.

Карбон и композитные волокна на основе углепластика имеют высокую жесткость, обеспечивая высокое качество звука, но демпфирование в них невысоко, АЧХ таких динамиков может быть неровным, иметь ярко выраженные пики и провалы.

Материал подвеса. Для средне- и высокочастотных динамиков материал подвеса должен обладать хорошим демпфированием и жесткостью выше среднего. Для этого идеально подходят бумага и ткань. Бумажные подвесы дешевле и проще в изготовлении, но тканевые имеют лучшие эксплуатационные характеристики, поэтому качественные динамики часто имеют именно тканевый подвес. Резиновый подвес чаще используется в динамиках, нацеленных на хорошую передачу низких частот, для высоких и средних частот этот материал слишком мягок.

Также следует понимать, что один и тот же материал у разных производителей может различаться очень сильно в зависимости от состава, пропиток, технологии изготовления.

Поэтому выбирать динамик по материалу диффузора и подвеса не стоит, а информацию об этих материалах воспринимать в качестве дополнительной.

Перед покупкой будет нелишним обратить внимание на количество динамиков в комплекте. Низкая цена выбранного хорошего динамика может определяться именно тем, что в комплекте он идет один.

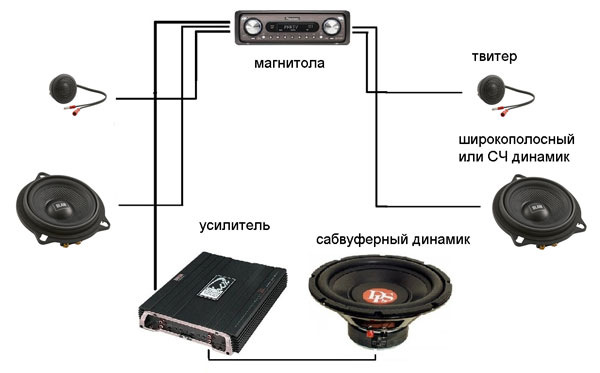

Компонентная автоакустика

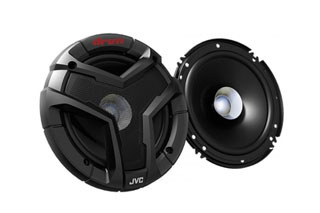

Динамики JVC CS-V618. Диаметр 16,5 см. Минимальная частота 42 Гц	Динамики Pioneer TS-1001I. Диаметр 10 см. Минимальная частота 38 Гц

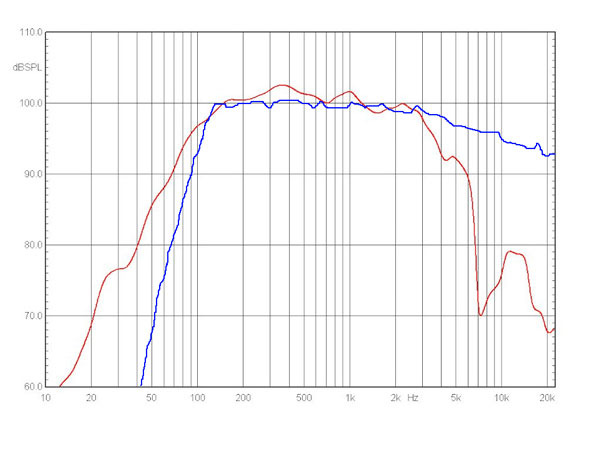

При одинаковом частотном диапазоне АЧХ второго динамика (синий цвет) в рабочем диапазоне ровнее. Качество звучания этого динамика будет лучше.
Частотный диапазон второго динамика (синий цвет) шире. Но при условии использования сабвуфера следует выбрать первый динамик, так как в среднечастотном диапазоне у него более ровная АЧХ.

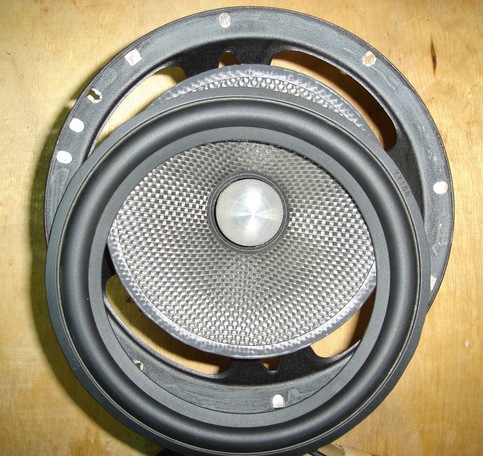

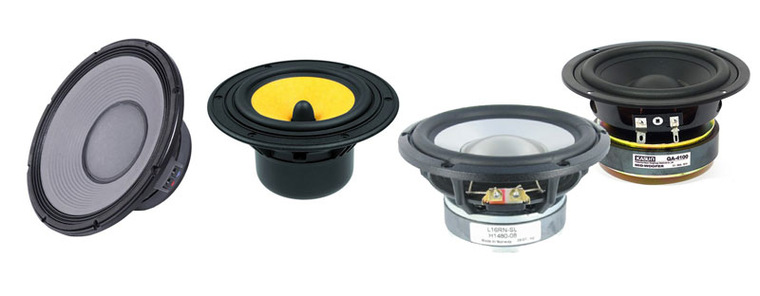

Динамики с различным материалом диффузора
Сабвуферный динамик с резиновым подвесом

Акустика на широкополосном динамике

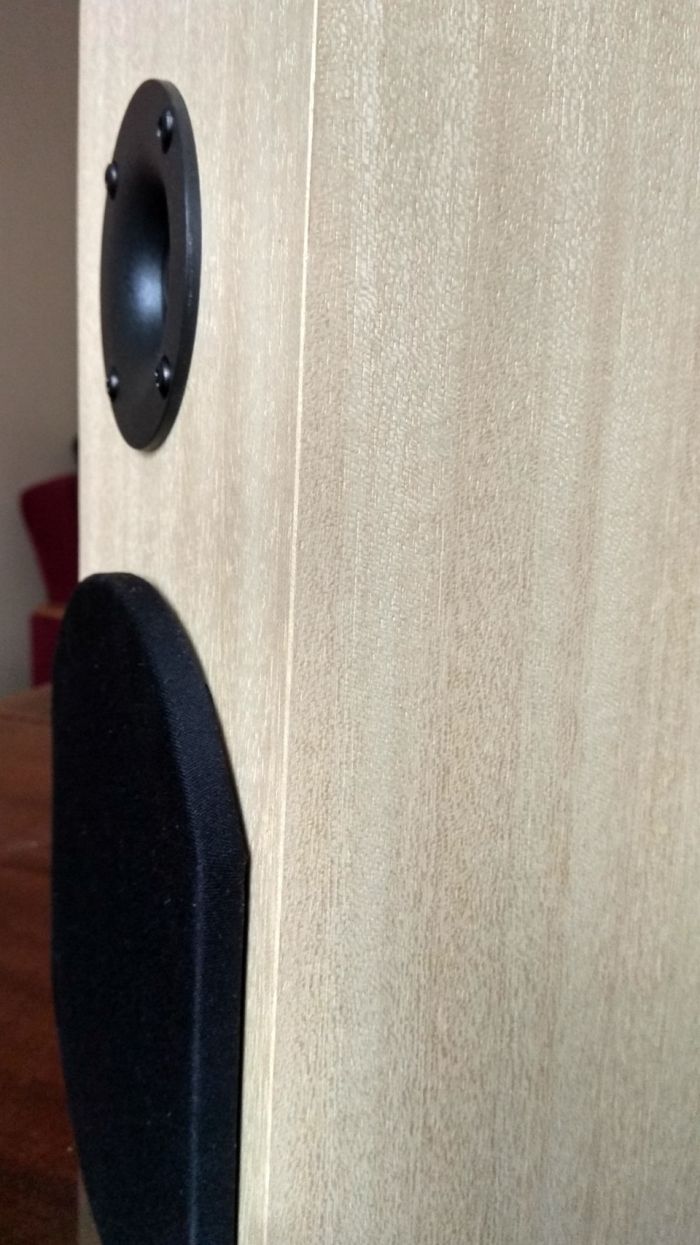

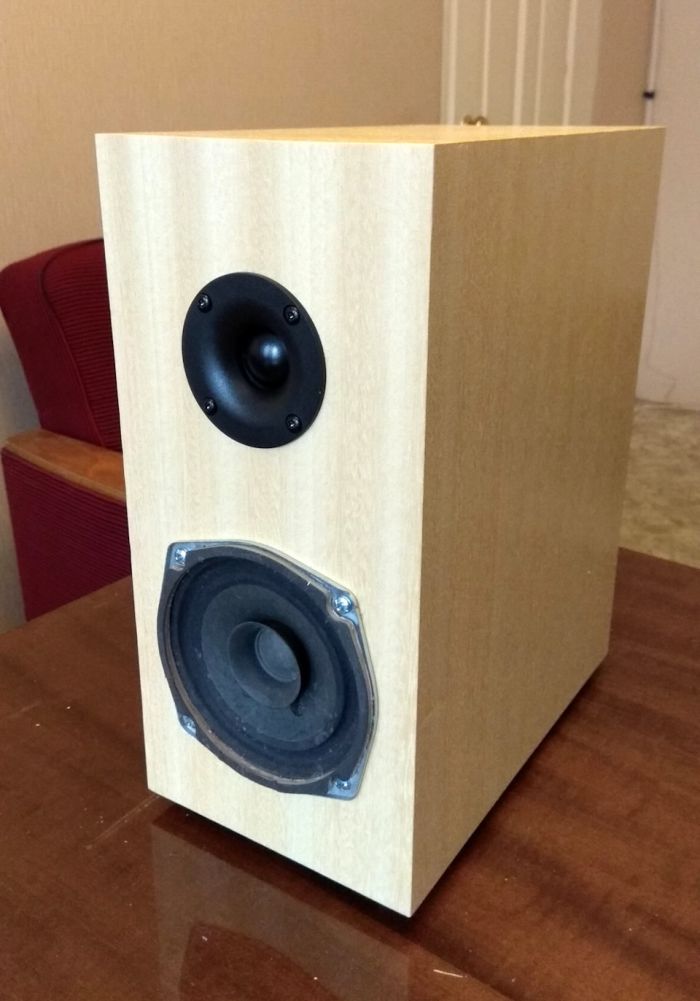

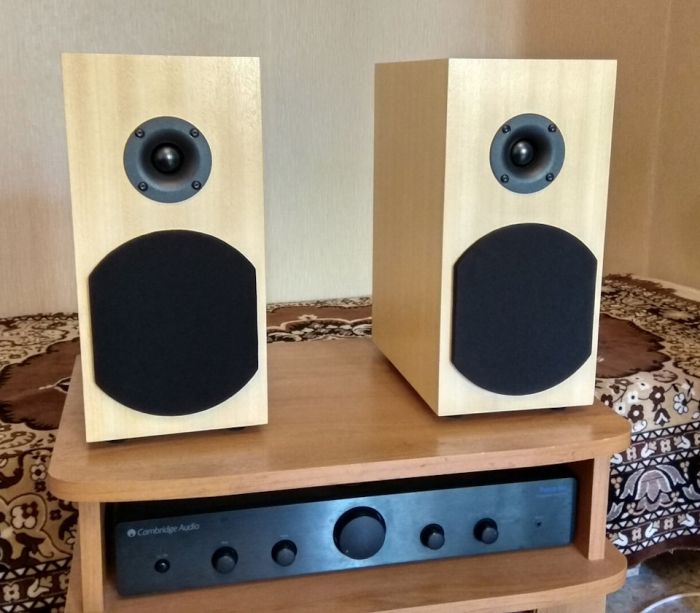

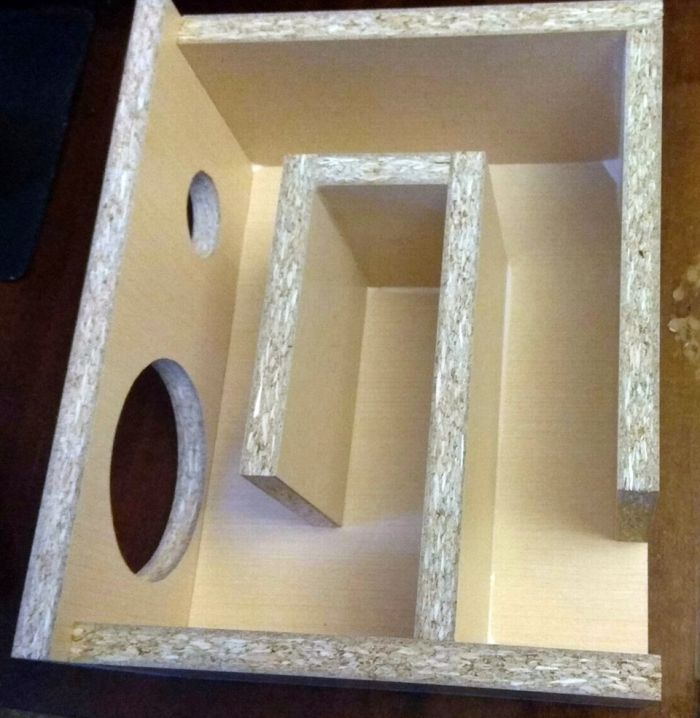

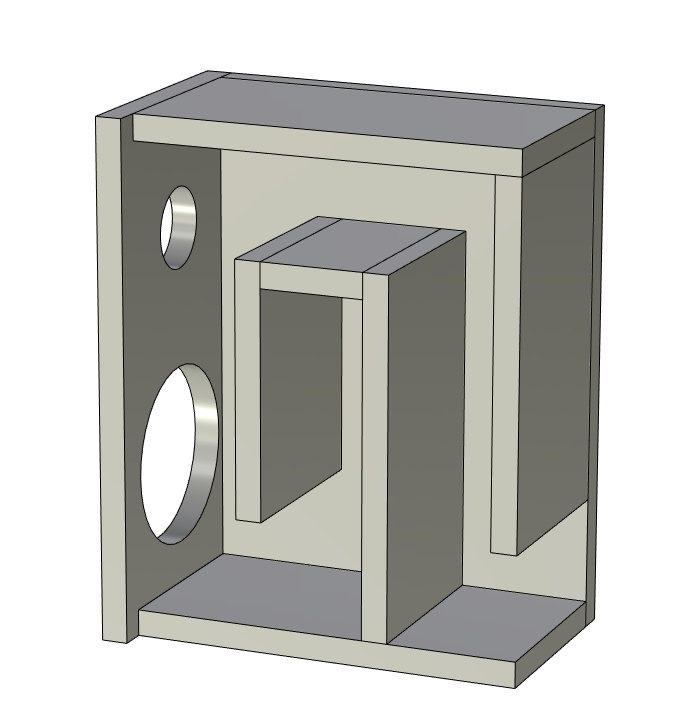

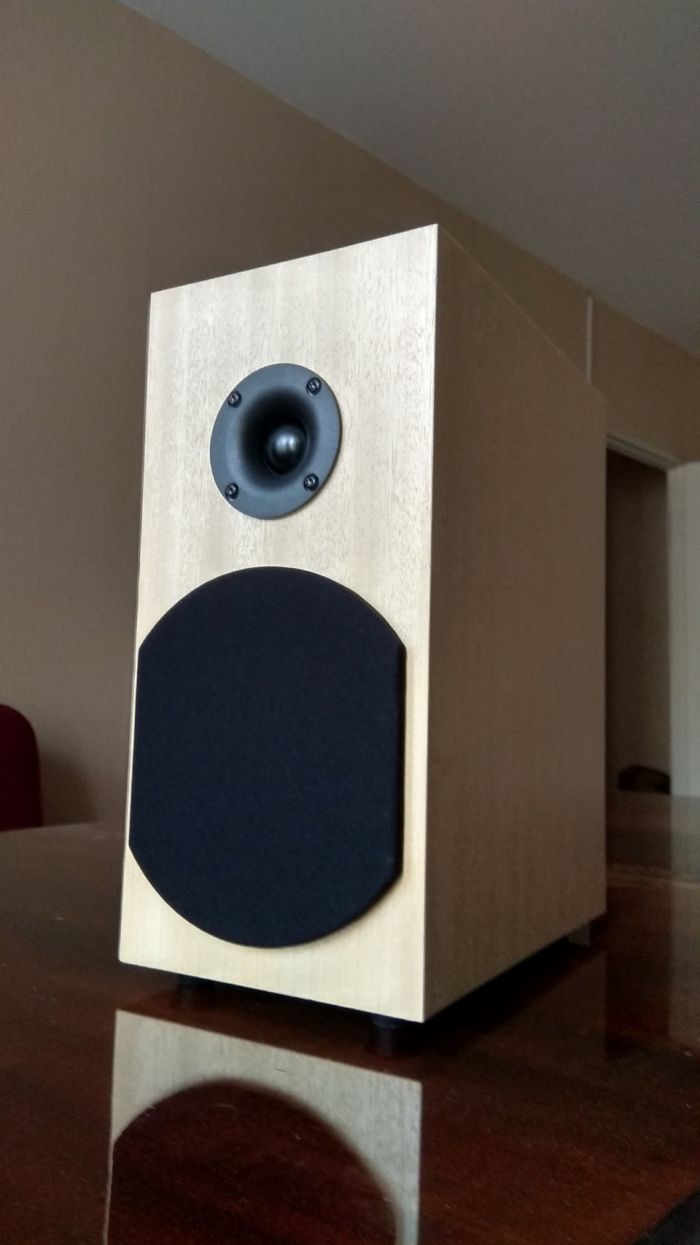

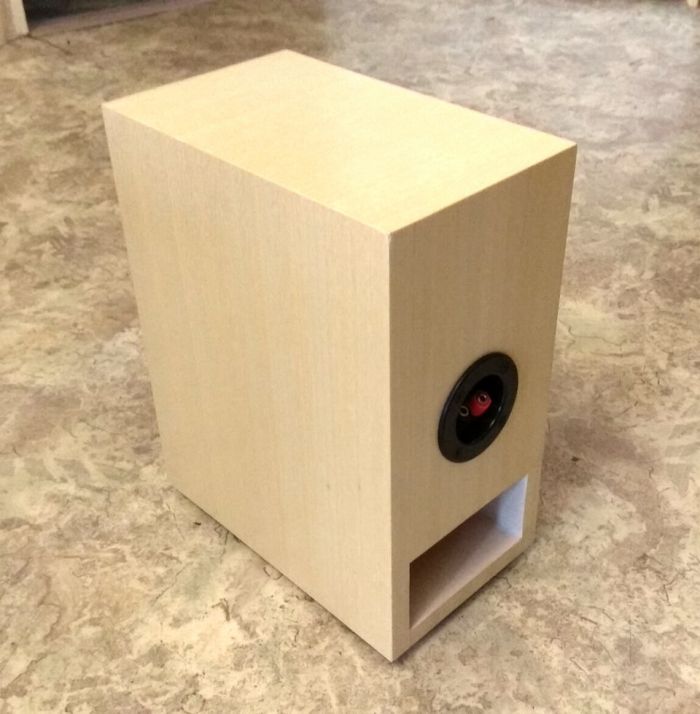

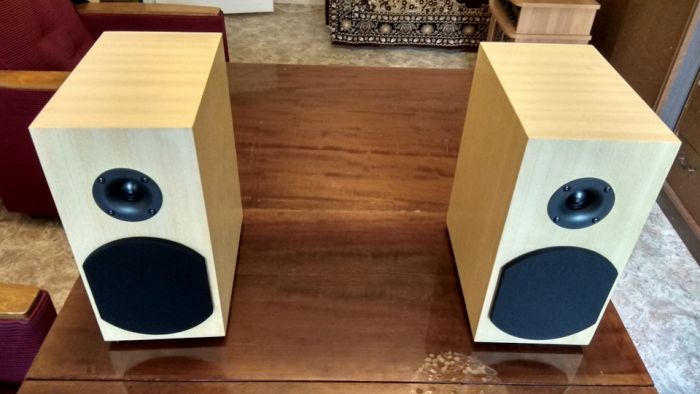

Здравствуйте. Сделал недавно вот такие полочники в оформлении четвертьволновой резонатор. Размеры рассчитывал сам, старался сделать корпус максимально компактным. Материал 16мм ЛДСП пилили на станке мебельщики.
Высокочастотники купил Vifa BC25SC06-04. Кроссовер состоит из делителя, для выравнивая чувствительности, и конденсатора 2.2мкФ. Широкополосный динамик размером 4.5″ какой-то из старых, подвес переклеивался (его измеренные параметры Qts — 0.6, Fs — 100Hz, Vas — 4L). Длина трубы рассчитана на 95Гц. Основное демпфирование сделал из остатков карпета, а глухой конец трубы до динамика дополнительно заполнил синтепоном.
Корпус гриля печатался на 3D принтере, обтянут акустической тканью, крепления и ткань покупались в Аудиомании.
Покрытие — натуралный шпон Чен-чен и лак. Шпон клеил на контактный клей.
При прощупывании генератором видно что где-то с 80Гц начинается плавный спад АЧХ.
Инструменты и вокал звучат волшебно, низы не глубокие но быстрые и чёткие. Киношные звуки катастроф конечно колонки не воспроизводят но для музыки норм. Длительное прослушивание не напрягает, звучание мягкое и детальное, видимо благодаря вч от Vifa.
Чувствительность 90 Дб.
Мощность 25 Вт.
Сопротивление 4 Ом.
Размеры 320х155х260 мм.
Вес одной 5 кг.

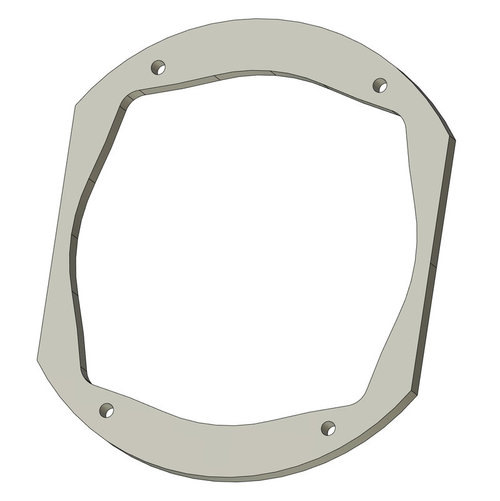

Рамка гриля

Чем отличаются 2-полосные и 3-полосные акустические системы?

Чем отличаются двухполосные и трехполосные колонки? Что вообще означают эти полосы, и на что они влияют? На эти вопросы ответит статья. Она рассказывает:

о том, что такое широкополосные колонки;
о видах динамиков;
о кроссовере и его значении.

Все это поможет выбрать лучшую акустическую систему, исходя из требований к качеству звучания и собственно назначения колонок.

Широкополосный динамик — что это?

В основе принципа действия широкополосной акустики — разделение звука на разные частотные диапазоны, которые благодаря специальным фильтрам перекрывают друг друга. Каждый такой излучатель лучше всего работает только в определенных частотных пределах. Именно в таком пределе звук и подается на излучающую головку. Это позволяет улучшить звучание.

Чтобы отфильтровать все как положено, разработчики акустики комбинируют:

катушки индуктивности;
различные резисторы;
конденсаторы;
кроссоверы.

Интересно: у двухполосной напольной F&D T-60X — потрясающая мощность в 110 Вт и глубокий бас. К тому же, у стереосистемы есть свой дисплей и функция караоке.

Это означает, что в таких колонках каждый динамик воспроизводит конкретные частоты:

низкие;
средние;
высокие.

То, сколько полос в акустической системе, напрямую влияет на качество звучания.

Смотрите также: ТОП-6 лучших портативных колонок JBL — рейтинг портативной акустики JBL

Раньше на рынке аудиотехники стандартным решением считалась однополосная акустика, хотя звучала она неважно. Но в то время просто не было возможности создать динамик, который был бы способен полноценно охватить весь частотный диапазон. Современным производителям однополосных моделей удалось значительно улучшить звук, но на все 100% это не решило задачу разделения частот. Вот почему аудиофилы предпочитают широкополосную акустику.

Впрочем, если выбирать портативную колонку, то однополосный вариант отлично подойдет. Например, трехваттная блютуз-модель SVEN PS-47 не только неплохо звучит, но и обладает приятной подсветкой — то, что надо для веселья на природе.

Статья в тему: WWDC 2017: HomePod — и послушать музыку, и пообщаться с Siri

Появление в колонках кроссовера

Кроссовер — специальное приспособление, которое применяют в акустических системах. Он подготавливает нужный частотный предел для каждой звуковой колонки (динамика).

Задачи динамиков
твиттер	это такой излучатель, который отвечает за воспроизведение исключительно высокой частоты
сабвуфер	воспроизводит басы
мидвуфер	обеспечивает звучание частот среднего диапазона

Совет: хорошо, если кроме кроссовера в колонках будет магнитное экранирование, как у Edifier S330D. Оно избавляет от помех, даже если поставить акустику рядом с монитором или телевизором.

Если частота сигнала, которая подается на низкочастотную колонку, выйдет за пределы диапазона, это может исказить аудиосигнал. Если же границы будут нарушены высокими частотами, то, помимо искаженного звучания, у пользователя могут возникнуть проблемы с «пищалкой» — твиттером. Такой напор ВЧ может попросту вывести динамик из строя.

Вот для чего нужен кроссовер в колонках: он не даст нарушить баланс. Этот элемент препятствует выходу частотного сигнала за пределы диапазона.

Меломанов заинтересует: Обзор SONY Walkman NW-A35 — 4 стороны топового mp3-плеера

Двух-, трех- и более полосные акустические системы

В двухполосных системах схема работы следующая: мидвуфер озвучивает практически все: и бас, и среднюю частоту, а твиттер отвечает только за высокие. Это может стать причиной искажения сигнала в виде повышения тона, особенно если уровень громкости достаточно высокий. Впрочем, если не накручивать громкость до предела, то искажения не будут заметны.

Совет: лучше выбирать колонки с деревянным корпусом. Они делают звучание объемнее и не дребезжат на высоких частотах, в отличие от моделей в корпусах из пластика. Например, у SP-HF160 корпус из МДФ, поэтому даже на предельной громкости они слушаются хорошо.

Трехполосные колонки отличаются от двухполосных акустических систем тем, что на каждый их излучатель приходится собственная частота. Наличие дополнительного динамика расширяет направление звуковых волн, за счет чего композиция звучит более реалистично.

Может пригодиться: Подробный гайд по выбору и видам наушников

Главное отличие трехполосных систем от других — это то, что каждый динамик играет в поршневом режиме. Когда динамик активен, он начинает двигаться. При этом как центральные «точки» его диффузора, так и те, что расположены по периметру, начинают равноудаляться от своего местонахождения. За счет этого искажения аудиосигнала либо отсутствуют совсем, либо настолько незначительны, что уловить их практически невозможно.

Важно: в случае с пассивными колонками, как NS-PA40, многое зависит от усилителя, его регуляторов частот и мощности (она должна совпадать с колонками).

Модели с большим количеством полос вообще не искажают аудиосигнал. Но если хочется такой вариант, то стоит присмотреться к большим напольным системам с крупными излучателями: компактные модели с большим количеством полос будут звучать хоть и громче, но менее качественно.

Читайте также: JBL Charge 3 — самая популярная портативная акустика: 5 оттенков корпуса и 5 особенностей устройства

Однополосные и двухполосные колонки — неплохой выход в качестве компьютерной или портативной акустики. Системы же с тремя полосами и больше — это выбор тех, для кого детализация стоит на первом месте. Трехполосная акустика отлично подойдет как стационарная модель для фильмов и музыки. Даже некоторые стереосистемы с тремя полосами способны заменить домашний кинотеатр: эффекта окружения, конечно, ждать не приходится, зато каждый инструмент, каждый шорох — все будет прослушиваться, как надо.

Широкополосный динамик для SE и PP. — Страница 14 — Авторская акустика

Апгрейдировал один 4А-28 для расширения диапазона вверх, и общего улучшения работы в звуковом диапазоне.

Для чего резко снизил индуктивность ЗК и её массу. Новая ЗК — двухслойная, каркас бумажный. Магнитная система усилена. ЦШ новая, с большей глубиной гофрировки. Подвес попитан демпфирующим составом. Линейное смещение увеличено с +-1 до +-1,5 мм. На керне — «пуля» из дерева, прикрыта штатной пылезащитной сеточкой. Расчётная паспортная мощность этого варианта около 15 Вт, расчётная чувствительность примерно 93-94 Дб/Вт/м.

Параметры динамика, после прогонки на звуке:

……Re, Ом;…Fs, Гц;……Qa;……Qe;……..Qt…..Vas, л.

№1…6,7………73,0…….7,51….1,96……1,55…..-

Как видно из таблицы, девиация Z в диапазоне 100-20000 Гц не превышает 1,46, удвоение минимального значения импеданса наступает аж на 50 кГц (как у купольной ВЧ головки), вместо 11 кГц у исходного 4А-28.

Для сравнения — девиация Z в диапазоне 100-20000 Гц у заводского 4А-28 имеет значение 2,46. Налицо снижение неравномерности Z в этом диапазоне на 68%. Ламповым усилителям это очень понравится. И не только ламповым. ))))

Механическая добротность за счёт демпфирующей пропитки подвеса снизилась на четверть, с 10,2 (среднее из измерений 4-х заводских 4А-28 ) до значения 7,51. Что способствует гашению нежелательных резонансов диффузора.

Следующая пара 4А-28М-8 будет с тканевыми подвесами.

Субьективная оценка — лёгкое и точное звучание, отличная подача ВЧ диапазона с проработкой мельчайших ньюансов. Дополнительная поддержка по высоким частотам совершенно не требуется.

Этот вариант особенно хорош для маломощных ламповых усилителей.

Изменено 7 февраля 2014 пользователем Svjatoslav

Широкополосные динамики — какие их преимущества?

Путь развития акустических систем: от широкополосных до многополосных

Дополнительные компоненты любой акустической системы

Широкополосная акустика и ее конструкция

Несколько рекомендаций по выбору и установке автомобильных динамиков

Широкополосные динамики что это такое, преимущества

Широкополосные колонки | Hiendmusic.ru

Широкополосный динамик что это такое

Основная информация о широкополосных динамиках

Типы широкополосных динамиков

Есть ли необходимость в широкополосных динамиках?

Сравнение широкополосных динамиков от разных производителей

Особенности конструкции, повышающие качество широкополосных динамиков

Другие статьи раздела Динамики

Низкочастотные (НЧ) динамики, динамики для сабвуфера

Серднечастотные (СЧ) динамики

Высокочастотные (ВЧ) динамики

Популярные статьи

Путь развития акустических систем: от широкополосных до многополосных

Дополнительные компоненты любой акустической системы

Широкополосная акустика и ее конструкция

Несколько рекомендаций по выбору и установке автомобильных динамиков

Зачем нужны широкополосные динамики

Характеристики широкополосных колонок.

Акустика на широкополосном динамике

Чем отличаются 2-полосные и 3-полосные акустические системы?

Широкополосный динамик — что это?

Появление в колонках кроссовера

Двух-, трех- и более полосные акустические системы

Широкополосный динамик для SE и PP. — Страница 14 — Авторская акустика
