Бегущие огни на реле / Habr


Если вы ранее собирали бегущие огни на транзисторах, тиристорах или микросхемах, вам, возможно, будет интересно реализовать тот же эффект на реле.

Каждое из трёх реле в этой схеме дополнено RC-цепочкой, обеспечивающей задержку, а также диодным «ИЛИ» для управления с двух мест. Один из входов каждого диодного «ИЛИ» подключён к нагрузке предыдущего реле, другой — к нагрузке своего же. Таким образом, получив от предыдущего реле сигнал на срабатывание с задержкой и сработав, реле самоблокируется, что эквивалентно входу S RS-триггера.

Есть у каждого из таких «триггеров» и вход /R — верхний вывод обмотки. Отпускание реле происходит при соединении этого вывода с общим проводом. Короткого замыкания не случается, поскольку ток ограничивают резисторы RC-цепочек. В мире релейной логики тоже встречаются подтягивающие резисторы. Если сигнал S на каждый «триггер» поступает с предыдущего реле, то сигнал /R — с последующего.

Сразу после включения схема не работает, так как логической единицы нет на входах S всех трёх «триггеров». Для запуска бегущих огней служит кнопка S2, для остановки — кнопка S1.

Резисторы RC-цепочек выбираются по формуле:

Uреле/Uпит = Rобм/(Rобм + Rогр), где:

Uреле — номинальное напряжение обмотки реле, В
Uпит — напряжение питания, В
Rобм — сопротивление обмотки, Ом
Rогр — сопротивление резистора RC-цепочки (искомое), Ом

Мощность резистора выбирается с некоторым запасом исходя из того, что он подтягивающий, и при подачи сигнала /R к нему прикладывается полное напряжение питания минус падение напряжения на диоде. Для задания скорости переключения можно подобрать конденсаторы RC-цепочек. Устройство в действии:

Простая светодиодная мигалка на транзисторах с эффектом бегущего огня

Простая светодиодная мигалка на транзисторах с эффектом бегущего огня

Очень простая светодиодная мигалка полностью выполненная на транзисторах бех применения микросхем. Реализует световой эффект «бегущего огня» на 5 светодиодах. Выполнена без изготовления плат, простым навесным монтажем.

Схема


Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
Как видно это почти классический мультивибратор, затем исключением, что у него не два плеча, а целых пять. Фактически эту схему можно визуально поделить на 5 абсолютно равных блоков.

Изготовление светодиодной мигалки на транзисторах


Берем толстую медную проволоку и делаем из нее кольцо. Спаиваем на стыке. Контакты светодиод укорачиваем, загибаем и припаиваем анодами к этому кольку. Это будет плюсовой вывод, хотя на схеме к нему подключаются резисторы, но я поменяю их местами для удобства монтажа.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
К каждому светодиоду теперь припаиваем по резистору на 220 Ом.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
К резисторам припаивает коллектором транзисторы.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня

Между плюсом и базами транзисторов припаиваем резисторы на 10 кОм.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
Далее делаем большой круг из медной проволоки и припаиваем его к эмиттерам транзисторов — это будет общий, минусовой.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
Остается припаять конденсаторы.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
И колодку питания для кроны.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня

Все, на этом мигалка готова.
Простая светодиодная мигалка на транзисторах с эффектом бегущего огня
Если все детали исправные, то начинает работать сразу и в настройках или подборах элементов не нуждается.

Смотрите видео


Визуальный эффект наглядно можно увидеть в видеоролике.

Схема бегущих огней — солнышко

Для анимации каких-либо игрушек, для подарка или просто для творчества можно собрать схему «бегущего огня».

Эффект создания огней бегущих из центра к краям. Очень похоже на лучи солнышко.

Характеристики:

  • Кол-во каналов — 3;
  • Кол-во светодиодов — 18 шт;
  • Uпит.= 3…12В.

Схема «бегущий огонь» на К561ЛА7 (CD4011)

Конечно, светодиоды можно взять любых цветов и в разных количествах. Но возможно придётся подобрать сопротивление R7, R8, R9 (51Ом) Если светодиоды используются разных типов в одном плече, то придётся сопротивление ставить не одно общее, а на каждый светодиод своё и разного сопротивления (подбирайте по яркости свечения).

Можно собрать такую же схему на транзисторах.

Схема «бегущий огонь» на транзисторах

Транзисторы можно взять любые низкочастотные маломощные с обратной проводимостью (n-p-n) отечественные или импортные аналоги.

Можно расположить светодиоды в любом порядке, а также использовать не разноцветные светодиоды, а  например, только красные.

Можно расположить светодиоды в виде сердца!

Если у Вас нет необходимых деталей — Вы можете их купить в магазине «МастерОк»





ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Устройство для приготовления «живой» и «мертвой» воды
  • «ЖИВАЯ» И «МЁРТВАЯ» ВОДА СВОИМИ РУКАМИ

    Конечно, это в сказках только бывает «живая», «мертвая» вода, — скажет любой читатель, прочитав заголовок этой статьи. С одной стороны — да, но с другой прочитайте эту статью дальше и вы многое узнаете…

    Подробнее…

  • Чертежи и подробное описание самогонного аппарата
  • (+18) Водка дорожает и качество её часто вызывает сомнения. Поэтому иногда (в праздник) угостить гостей хочется безопасным для здоровья напитком. Самогонный аппарат можно купить, а можно и сделать из подручных материалов своими руками. Подробное описание конструкции самогонного аппарата с чертежами далее в статье.

    Статья предназначена для лиц не моложе 18 лет!!!

    Подробнее…

  • Устройство и ремонт мультиметров серии М-830
  • Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра.

    В этой статье рассмотрено устройство часто распространенных цифровых мультиметров 830-й серии, его схема, а также наиболее часто встре­чающиеся неисправности и способы их устранения. Подробнее…


Популярность: 8 806 просм.

Принципиальная электрическая схема бегущих огней

Схема устройства бегущих огней на лампах (220 Вольт)

Простая схема бегущих огней, собранная на тиристорах. В качестве нагрузки используются обычные электролампы мощностью 40 Ватт. Если использовать в схеме КУ 202 с буквой Н или М, мощность ламп можно увеличить до 100 Ватт, каждая.

Устройство можно использовать, в качестве новогодней гирлянды, заменив каждую лампу, последовательно соединенными лампами меньшим напряжением с током потребления не более 2 Ампер.

Частота переключения каналов подбирается изменением RC в каждой цепочке. При эксплуатации устройства соблюдайте осторожность, т.к. схема питается от электрической цепи 220 Вольт.

Схема устройства бегущих огней на лампах (220 Вольт)

Электрическая схема бегущих огней на светодиодах

Простая схема бегущих огней, собранная на отечественной микросхеме К176ИЕ8. В качестве нагрузки используются светодиоды. Частота переключения каналов задается мультивибратором, состоящего из двух транзисторов. Схема устойчиво работает от напряжений от 6 до 9 Вольт.

Электрическая схема бегущих огней на светодиодах

Схема бегущих огней на светодиодах с реверсом

Более «продвинутая» схема бегущих огней на светодиодах с возможностью включения реверса с помощью кнопки SB1. Все микросхемы из серии КР1564 (в скобках дан импортный аналог). Напряжение питания находится в интервале 9 -15 Вольт.

Подстроечный резистор R2 служит для изменения частоты переключения светодиодов. Если схема собрана без ошибок, она начинает работать сразу, и не нуждается в настройке. Печатная плата изображена со стороны проводниковых дорожек.

Схема бегущих огней на светодиодах с реверсом

Печатная плата схемы бегущих огней

Бегущие огни на одной микросхеме своими руками

Предлагаем собрать простейшую схему, наглядно демонстрирующую работу счётчика импульсов со встроенным десятичным декодером (дешифратором) — бегущие огни. Отказ от изготовления печатной платы для этой самоделки позволяет быстро собрать и запустить это устройство. При правильной сборке схема не требует настройки.
Бегущие огни на одной микросхеме своими руками
Для работы потребуются:
  • паяльник с тонким жалом;
  • легкоплавкий припой;
  • медный провод, покрытый лаковой изоляцией (ПЭВ, ПЭВ-2 или аналогичный). Для шин питания потребуется провод диаметром около 1 мм, а при выборе провода для межэлементного монтажа следует руководствоваться возможностью легко придавать ему требуемую форму;
  • источник постоянного тока с напряжением 5÷15В;
  • пинцет и ножницы или кусачки;
  • небольшой кусок пластика для обоймы под светодиоды и дрель со сверлом. Размер сверла должен быть равен диаметру излучателя светодиода.

Используемые детали:


  • микросхема CD4017.
    Бегущие огни на одной микросхеме своими руками
  • два резистора сопротивлением 330 ÷ 470 Ом;
  • 10 обычных светодиодов для индикации уровня сигнала на выходах дешифратора;
    Бегущие огни на одной микросхеме своими руками
  • 1 мигающий светодиод (Blinking LEDs) серии L-314 или аналогичный. Это сравнительно недавно появившийся тип светодиодов, содержащий излучающий элемент и схему управления его работой. Как правило, в его маркировке после цифр содержится буква «B». В данной конструкции он выполняет функцию генератора управляющих импульсов.

Для удобства сборки конструкции напомним цоколёвку микросхемы и светодиодов.

Последовательность сборки:


Бегущие огни на одной микросхеме своими руками
1. Изготавливаем обойму для светодиодов по доступной вам технологии. Важно учесть, что просверлить все отверстия следует до придания пластине окончательных размеров. При этом будет удобнее размечать центры отверстий и риск поломки при сверлении и зачистке будет минимальным;
2. Формуем выводы сигнальных светодиодов, отгибая их в противоположные стороны;
Бегущие огни на одной микросхеме своими руками
3. Устанавливаем все 10 светодиодов в отверстия на заранее изготовленной обойме. Важно соблюдать полярность, чтобы аноды и катоды располагались однообразно;
Бегущие огни на одной микросхеме своими руками
4. Залуживаем отрезок толстого медного провода, на участке протяжённостью равной длине обоймы;
Бегущие огни на одной микросхеме своими руками
5. Припаиваем к нему все катоды светодиодов. Здесь важно не перегреть места пайки. Можно в качестве теплоотвода во время пайки использовать пинцет со стороны светодиода;
6. Ножницами или кусачками отрезаем неиспользуемые части выводов светодиодов. Этим заканчивается сборка десятиэлементного индикатора, который теперь будем соединять с микросхемой-дешифратором;
7. Отрезаем кусок тонкого медного провода размером 4-5 см и залуживаем оба его конца на длину 3-5 мм. Предварительное лужение ускорит пайку и предотвратит перегрев светодиода и микросхемы в процессе монтажа;
8. Припаиваем этот проводник к аноду крайнего светодиода индикатора, а затем к третьему выводу микросхемы. Таким образом, мы соединяем вывод Q0 микросхемы с анодом первого светодиода;
9. Теперь у нас более-менее жестко связаны микросхема и обойма со светодиодами, что позволяет намного проще вести последующий монтаж;
Бегущие огни на одной микросхеме своими руками
Бегущие огни на одной микросхеме своими руками
10. Выполняем последовательные соединения отрезками изолированного провода соответствующей длины:
  • вывод 2 (Q1) – анод 2 светодиода индикатора;
  • вывод 4 (Q2)– анод 3;
  • вывод 7 (Q3)– анод 4;

Бегущие огни на одной микросхеме своими руками
Бегущие огни на одной микросхеме своими руками
Бегущие огни на одной микросхеме своими руками
11. Загибаем внутрь корпуса и спаиваем выводы 8, 13 и 15 микросхемы предварительно залуженным толстым проводом, который будет выполнять функцию отрицательной шины питания. Он должен выступать за корпус микросхемы примерно на 5-8 см для удобного подключения к источнику питания;
12. Соединяем изолированными проводниками, изгибая их так, чтобы они не касались друг друга:
  • вывод 1 (Q5) – анод 6;
  • вывод 5 (Q6) – анод 7;
  • вывод 6 (Q7) – анод 8;
  • вывод 10 (Q4) – анод 5;
  • вывод 9 (Q8) – анод 9;
  • вывод 11 (Q9) – анод 10;

Бегущие огни на одной микросхеме своими руками
13. Припаиваем между выводами микросхемы 16 и 14 мигающий светодиод с соблюдением полярности: анод к 16 выводу, а катод – к 14;
14. Используем ножку светодиода, припаянную к 16-му выводу микросхемы, как место для припаивания положительной шины питания. Здесь припаиваем отрезок толстой медной проволоки;
Бегущие огни на одной микросхеме своими руками
15. Между шиной из проволоки, соединяющей все катоды индикаторных светодиодов, и отрицательной шиной питания, соединяющей выводы 8, 13, 15 микросхемы, впаиваем резистор 470 Ом;
Бегущие огни на одной микросхеме своими руками
16. Между выводом 14 микросхемы и минусовой шиной впаиваем резистор 330 Ом;
Бегущие огни на одной микросхеме своими руками
17. Проверяем собранную конструкцию на отсутствие замыканий и подаём питание на схему.
Бегущие огни на одной микросхеме своими руками
Бегущие огни на одной микросхеме своими руками

Заключение


Описанная модель позволяет наглядно изучить работу счётчика-дешифратора, но не раскрывает полностью все его возможности. Номиналы нагрузочных резисторов не оказывают влияния на работу схемы и могут быть изменены. Предложенная последовательность сборки может быть изменена по вашему усмотрению.

Смотрите видео


Cхема бегущих огней на светодиодах, принципы, различия

Схема бегущих огней на микросхемах

В этой статье разберем такой вопрос, как  схема бегущих огней на светодиодах. Эти схемы могут быть использованы на автомобиле, мотоцикле, велосипеде и т. Д., Поскольку они будут привлекать внимание зрителей.

Мы создали 3 различных схемы бегущих светодиодных ходовых огней, используя очень простые компоненты.

В первой схеме мы реализовали мигающие светодиоды с помощью транзистора на основе Astable Multivibrator.

Вторая схема основана на микросхеме CD4017, где у нас есть светодиоды Chasing. При этом светодиоды просто включаются один за другим последовательно.

Третья схема также реализована с использованием CD4017. В этой схеме светодиоды будут светиться другим образом, то есть двухходовыми светодиодами.

Эти схемы могут быть использованы для украшения автомобиля или может быть полезна во время аварийной остановки, когда ваш автомобиль сломался и вам нужна помощь.

Мы увидим детали каждой из этих цепей, такие как принципиальная схема, необходимые компоненты и работа в следующих разделах.

[contents]

Простая схема бегущих светодиодных огней


Простая схема бегущих светодиодных огней

Компоненты для этого проекта


2 х 2N2222A (NPN Транзистор)
2 x 22 мкФ — 50 В конденсатор (поляризованный)
Резистор 2 x 46 кОм (1/4 Вт)
Яркий белый светодиод 6 х 8 мм
12 В блок питания

Принцип работы


Из принципиальной схемы ясно, что проект основан на простом Astable Multivibrator. При включении цепи один транзистор будет включен (в режиме насыщения), а другой будет выключен (в режиме отсечки).

Предполагая, что Т1 включен, а Т2 выключен, конденсатор C2 будет заряжаться через последовательные светодиоды. Поскольку светодиоды подключены на пути тока, они загорятся.

В течение этого времени транзистор Т2 выключен из-за разрядного конденсатора С1 (поскольку отрицательная пластина подключена к базе Q2). После постоянной времени C1R1 конденсатор C1 полностью разряжается и начинает заряжаться через R1.

Направление зарядки обратное. Когда конденсатор заряжается, он создает достаточное напряжение (0,7 В) для включения транзистора Т2. В это время конденсатор C2 начинает разряжаться через Q2.

Когда пластина конденсатора C2, которая подключена к базе транзистора Т1, становится отрицательной, транзистор Т1 выключается, и этот набор светодиодов выключается.

Теперь конденсатор C1 начинает заряжаться от соответствующих последовательных светодиодов (через базу Т2). Так как этот набор светодиодов подключен в текущем тракте, они будут включены.

Теперь конденсатор С2 разряжается и после полной разрядки начинает заряжаться через R2. Когда заряд накапливается в конденсаторе C2, когда напряжение достигает 0,7 В, он включит транзистор Т1. С этого момента процесс повторяется, как и раньше. Соответственно создается эффект бегущих огней.

Схема бегущих светодиодных огней на микросхеме


Схема бегущих огней на микросхемах

Вторым проектом в серии бегущих светодиодных огней является схема с использованием счетчика CD4017 Decade Counter и 555 таймера IC.

Необходимые компоненты


1 х CD4017 декадный счетчик IC
1 х 555 таймер IC
Резистор 1 x 18 кОм (1/4 Вт)
1 х 2,2 кОм резистор (1/4 Вт)
Потенциометр 1 х 100 кОм
1 х 1 мкФ — 50 В конденсатор (поляризованный)
Керамический дисковый конденсатор 1 х 0,1 нФ (код 100 пФ 101)
10 х 8 мм ярко-белые светодиоды
5 В блок питания

Принцип работы схемы бегущих огней на LED, используя микросхему


В этом проекте мы разработали простую схему , в которой светодиоды включаются один за другим и дают нам эффект одного светодиода, гоняющегося за другим. Посмотрим как это работает.

Первое, что видно на принципиальной схеме — есть две части: часть таймера 555 и часть интегрального счетчика CD4017 со светодиодами. ИС таймера 555 в этом проекте настроена как нестабильный мультивибратор.

В этом режиме он генерирует импульс, частота которого определяется компонентами R1 (2,2 кОм), R2 (18 кОм), VR1 (100 кОм) и C1 (1 мкФ). Частотой импульса можно управлять, регулируя POT 100 кОм.

Этот импульс подается на ИС счетчика декадных сигналов CD4017 в качестве его тактового входа. Понимая работу CD4017, для каждого тактового импульса, который он получает на входе тактового входа, счет увеличивается на 1, и в результате каждый выходной контакт будет ВЫСОКИМ для каждого соответствующего тактового импульса.

Так как это десятичный счетчик, мы получим счет 10, и, поскольку мы подключили ярко-белые светодиоды к выходным контактам, каждый светодиод включится, когда соответствующий контакт станет ВЫСОКИМ.

После 10 тактовых импульсов отсчет сбрасывается и начинается с начала. Если светодиоды были размещены по кругу, мы получаем ощущение погони за светодиодами.

Двухполосная схема бегущих огней на светодиодах


Схема бегущих огней двухполоснаяЭто еще одна работающая схема, но разница между этой и предыдущей заключается в том, что в предыдущей схеме она была разработана как односторонняя цепь светодиодов, тогда как в этой схеме светодиоды будут работать двумя способами.

Компоненты для сборки этой цепи


1 х CD4017 декадный счетчик IC
1 х 555 таймер IC
Резистор 1 x 18 кОм (1/4 Вт)
1 х 2,2 кОм резистор (1/4 Вт)
1 х 470 Ом резистор (1/4 Вт)
Потенциометр 1 х 100 кОм
1 х 1 мкФ — 50 В конденсатор (поляризованный)
Керамический дисковый конденсатор 1 х 0,1 нФ (код 100 пФ 101)
8 х 1N4007 PN диоды перехода
Яркие белые светодиоды 11 х 8 мм

Принцип работы двухполосной системы


Работа над проектом двухсторонних светодиодов аналогична предыдущему проекту, за исключением того, что ориентация светодиодов отличается.

Часть таймера 555 (операция аналогична описанной в приведенной выше схеме) генерирует импульсный сигнал, который подается на счетчик CD4017 в качестве входа тактовой частоты. LED6, который подключен к Q0 CD4017, загорится первым.

LED5 и LED7, которые подключены к Q1 CD4017, загорятся рядом. Соединения продолжаются, как показано на принципиальной схеме, и этот процесс продолжается до Q5, который подключен к LED1 и LED11. До этого этапа одностороннее освещение светодиода будет завершено.

Чтобы добиться двухстороннего освещения светодиода, Q6 подключен к LED2 и LED10, Q7 подключен к LED3 и LED9 и так далее.

Конечный эффект будет состоять из двухходовых светодиодов, и последовательность будет следующей: LED6 (Q0), LED5 — LED7 (Q1), LED4 — LED8 (Q2), LED3 — LED9 (Q3), LED2 — LED10 (Q4) , LED1 — LED11 (Q5) в одну сторону и затем LED2 — LED10 (Q6), LED3 — LED9 (Q7), LED4 — LED8 (Q8), LED5 — LED7 (Q9).

В принципе, на это можно завершить наше повествование о том, каким образом раюотают бегущие светодиодные огни и какие схемы можно использовать в этих случаях. Показанные примеры — достаточно сложны для пониманиЯ, но просты для того, чтобы сделать их своими руками. И если вы не понимаете ничего в электронике, то просто спаяв все детали, как показано на схемах, вы обязательно получите конечный продукт — бегущие светодиодные огни, работающие в разных режимах.

Бегущие огни на светодиодах и микроконтроллере

Бегущие огни на светодиодах – один из вариантов автоматического устройства, основанного на осветительных приборах типа LED или более простых видах, которые достаточно широко применяются в рекламных световых конструкциях, а также в автомобильной промышленности. По своей сути это устройство, которое управляет светодиодами и приборами на их основе строго в соответствии с программой, заложенной в микросхеме.

Весьма популярны при управлении световыми приборами устройства, построенные на основе программируемых контроллеров. По такому принципу работает большая часть бегущих огней. К числу массовых, наиболее распространенных микросхем управления можно отнести восьмиразрядную микросхему-контроллер с накопителем памяти PIC12F629. И простейший прибор, который можно сделать своими руками с его применением – это реверсивные бегущие огни, т. е. выполняющие попеременное возвратно-поступательное включение светодиодов или иных источников света.

Схема подобного прибора достаточно проста и содержит только управляющее устройство с уже заложенной в память соответствующей программой. Напряжение подается от источника стабилизированного питания пяти или двенадцати вольт с применением дополнительного интегрального стабилизатора.

Простая схема бегущих огнейПростая схема бегущих огней

Шестнадцать светодиодов, выстроенных в любом необходимом мастеру порядке, располагаются на текстолитовой основе и коммутируются в такой последовательности, которая требуется для заданной цели. Такой прибор очень экономичен в энергопотреблении как от 12, так и от 5 вольт с общим током около 20 миллиампер.

Подобные бегущие огни можно с успехом применять в автомобиле в качестве дополнительного стоп-сигнала, т. к. светодиоды будут поочередно включаться до тех пор, пока на устройство будет подаваться питание.

Более сложные устройства

Для устройств со сложными алгоритмами переключения применяются более высокотехнологичные микропроцессоры. Схему бегущих огней на светодиодах подобного типа можно увидеть на рисунке ниже. Для того чтобы сделать их своими руками, понадобится изготовление мультивибратора, основанного на микроконтроллере DD1 K561ЛА7, а также микросхеме-счетчике DD2 К561ИЕ8.

При помощи первого будет создаваться импульс, включаться тот или иной светодиод. Счетчик же будет переключать питание по группам источников света. Таким образом, возможна реализация такого устройства, как бегущие огни с выбором программ.

Ниже приведена схема подобных бегущих огней. Усилитель сигнала основывается на транзисторах VT1 и VT2, которые открываются при подаче напряжения со счетчика. В качестве фильтра используется конденсатор С2 и С3. Ну а С1 регулирует периодичность подачи.

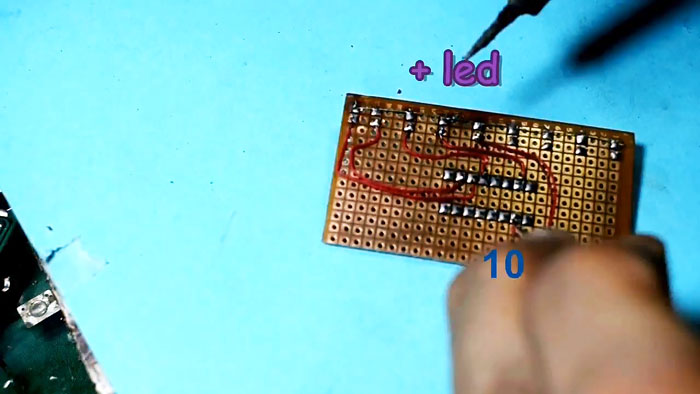

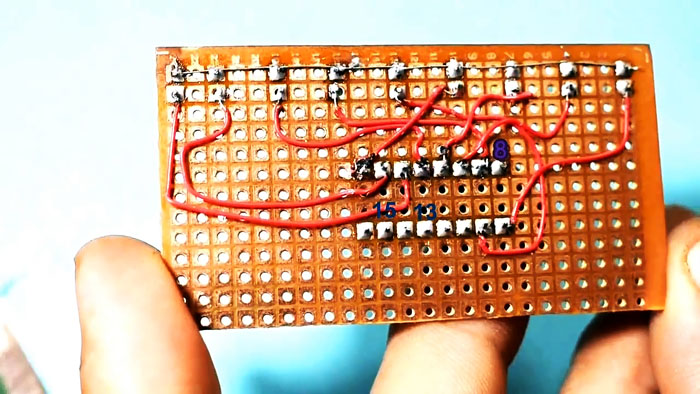

Смонтировать подобное устройство бегущих огней можно на печатной текстолитовой плате размером всего 3.7 х 5 см, т. е. объемом со спичечный коробок.

Схема более сложного устройстваСхема более сложного устройства

Согласно схеме, светодиоды по группам подключаются к трем выводам. Количество световых элементов зависит от питающей мощности, но не стоит формировать очень большие группы во избежание перегрузки питающей сети.

Желательно также обеспечить защиту транзисторов КТ972А теплоотводящими радиаторами. Кстати, их можно заменить чуть менее мощными аналогами, а именно КТ315 или же КТ815 – все это уже на усмотрение мастера, на изменения в работе самой схемы это никак не влияет.

Такие элементы, как DD1.1 и DD1.2 выполняют функции генерирования импульса, подаваемого на счетчик.

При подборе сопротивления R6 необходимо учитывать, что номинальное его значение не должно быть меньше 1 килоома.

Конечно, сами светодиоды монтируются на отдельной платформе. Хотя если подобное устройство предназначается для использования в качестве бегущих огней на стоп-сигнале автомобиля и заводские огни состоят из светодиодов, можно подключиться непосредственно к ним. Это избавит от лишней работы по монтажу и коммутации новой платформы под световые элементы.

Одна из областей применения бегущих огней – рекламаОдна из областей применения бегущих огней – реклама

Заключение

Даже имея незначительный опыт в электротехнике и радиоэлектронике, собрать схему бегущих огней вполне возможно. Но уж если с такими знаниями совсем никак, а установить огни на свой автомобиль есть большое желание, тогда есть смысл приобрести уже готовое устройство. На сегодняшний день на прилавках автомагазинов, да и магазинов электротехники такие приборы представлены в огромном ассортименте. В подобных конструкциях будет присутствовать больше функций, таких, например, как включение или мигание стоп-сигнала при аварийной остановке, движении назад и т. п.

Бегущие огни в стоп-сигналах автомобиля – это не только дань эстетике, но еще и безопасность. Ведь мигающий или двигающийся огонек всегда более заметен, чем статично горящий. А потому установка подобного устройства всегда желательна.

Отправить ответ

avatar
  Подписаться
Уведомление о
