Зарядное устройство для автомобильного АКБ. Схемы.

По этой схеме собрать зарядное устройство для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.


Нажмите на изображение чтобы увеличить

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А (размеры трансформатора внушительные, примерно 15х15х15 см. и выше). Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Настройка прибора сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру (мультиметру, авометру).


Совсем элементарная схема простейшего зарядного устройства АКБ автомобилей

Диоды Д 242, Д 242А, конденсатор электролитический 2200 мкф 25 В

Трансформатор силовой

1 обмотка на 220 В, 2 обмотка 15 В от 6 А и можно до 15 А, ТС 180-2 от старого лампового ЧБ телевизора вполне подойдёт.

Данная схема ЗУ имеет большие пульсации на выходе.


Схема ЗУ с автоматическим отключением АКБ


Пусковое устройство

Применение пускового устройства будет особенно полезно автолюбителям, занимающимся эксплуатацией автомобиля в зимнее время года, так как оно продлевает срок службы аккумулятора, а также позволяет без проблем заводить холодный автомобиль зимой, даже при не полностью заряженном аккумуляторе. Из опыта известно, что при минусовой температуре аккумулятор снижает свою отдачу на 25…40%. А если он еще не полностью заряжен, то не сможет обеспечить требуемый для пуска двигателя начальный ток 200 А. Этот ток потребляет стартер в начальный момент раскрутки вала двигателя (номинальный ток потребления стартером около 80 А, но в момент пуска он значительно больше).

Простейшие расчеты показывают, что, для того чтобы пусковое устройство эффективно работало при подключении его параллельно с аккумулятором, оно должно обеспечивать ток не менее 100А при напряжении 10…14В. При этом номинальная мощность используемого сетевого трансформатора Т1 (рис.1) должна быть не менее 800 Вт. Как известно, номинальная рабочая мощность трансформатора зависит от площади сечения магнитопровода (железа) в месте расположения обмоток.


Рис.1.

Сама схема пускового устройства довольно проста, но требует правильного изготовления сетевого трансформатора. Для него удобно использовать тороидальное железо от любого ЛАТРА — при этом получаются минимальные габариты и вес устройства. Периметр сечения железа может быть от 230 до 280 мм (у разных типов автотрансформаторов он отличается). Перед намоткой обмоток необходимо закруглить напильником острые края на гранях магнитопровода, после чего его обматываем лакотканью или стеклотканью.

Первичная обмотка трансформатора содержит примерно 260…290 витков провода ПЭВ-2 диаметром 1,5…2,0 мм (провод может быть любого типа с лаковой изоляцией). Намотка распределяется равномерно в три слоя, с межслойной изоляцией. После выполнения первичной обмотки, трансформатор необходимо включить в сеть и замерить ток холостого хода. Он должен составлять 200…380 мА. При этом будут оптимальные условия трансформации мощности во вторичную цепь.

Если ток будет меньше, часть витков надо отмотать, если больше — домотать до получения указанной величины. При этом следует учитывать, что зависимость между индуктивным сопротивлением (а значит и током в первичной обмотке) и числом витков является квадратичной — даже незначительное изменение числа витков будет приводить к существенному изменению тока первичной обмотки.

При работе трансформатора в режиме холостого хода не должно быть нагрева. Нагрев обмотки говорит о наличии межвитковых замыканий или же продавливании и замыкании части обмотки через магнитопровод. В этом случае намотку придется выполнять заново.

Вторичная обмотка наматывается изолированным многожильным медным проводом сечением не менее 6 кв. мм (например типа ПВКВ с резиновой изоляцией) и содержит две обмотки по 15… 18 витков. Наматываются вторичные обмотки одновременно (двумя проводами), что позволяет легко получить их симметричность — одинаковые напряжения в обоих обмотках, которое должно находиться в интервале 12…13,8В при номинальном сетевом напряжении 220В. Измерять напряжение во вторичной обмотке лучше на временно подключенном к клеммам Х2, Х3 нагрузочном резисторе сопротивлением 5…10 Ом.

Показанное на схеме соединение выпрямительных диодов позволяет использовать металлические элементы корпуса пускового устройства не только для крепления диодов, но и в качестве теплоотвода без диэлектрических прокладок («плюс» диода соединен с крепежной гайкой).

Для подключения пускового устройства параллельно аккумулятору, соединительные провода должны быть изолированными и многожильными (лучше, если медные), с сечением не менее 10 кв. мм (не путать с диаметром). На концах провода, после облуживания, припаиваются соединительные наконечники. Контакты включателя S1 должны быть рассчитаны на ток не менее 5А, например типа Т3.


Зарядно-пусковое устройство Старт УПЗУ-У3 — схема, описание

Устройство предназначено для зарядки аккумулятора током не более 30А, также для пуска стартера дополнительным током 50А при наличии заряженного аккумулятора

Инструкция к ЗПУ Старт УПЗУ-У3 — Скачать

Зарядно-пусковое устройство. Схема и подробное описание

Зарядно-пусковое устройство представленное в этой статье позволяет запустить автомобиль в зимнее время. Как известно пуск в зимнее время двигателя внутреннего сгорания автомобиля с подсевшим аккумулятором требует много сил и времени.

Плотность электролита, вследствие  продолжительного хранения, существенно понижается, а протекающий внутри аккумулятора процесс сульфатации увеличивает внутреннее сопротивление его, тем самым, уменьшая стартовый ток аккумулятора. Плюс ко всему, в зимнее время повышается вязкость моторного масла, что требует от автомобильного аккумулятора  большей стартовой мощности.

Как известно, облегчить пуск автомобиля зимой можно несколькими способами:

  • разогреть масло в картере авто;
  • завести машину от другой машины с надежным  аккумулятором;
  • завести «с толкача»;
  • применить зарядно-пусковое устройство (ЗПУ).

Вариант с применением пускового устройства  более удобен при хранении автомобиля в гараже либо на платной стоянке, где есть возможность подключить пусковое устройство к электросети. Помимо этого данное зарядно-пусковое устройство поможет не только завести авто с севшим аккумулятором, но и быстро восстановить и зарядить его.

В основном в  промышленных образцах зарядно-пускового устройства, аккумулятор подзаряжается от источника питания средней мощности имеющий номинальный ток в пределах до 5А, которого, как правило, не хватает для непосредственного отбора тока стартером автомобиля.  Несмотря на то что внутренняя емкость автомобильных аккумуляторных ПЗУ весьма велика (у некоторых моделях до 240 А/ч), но все же после нескольких заводов они, так или иначе «садятся», а быстро восстановить их заряд не получится.

Данное зарядно-пусковое устройство, отличается от промышленного прототипа незначительной массой и возможностью в автоматическом режиме поддерживать рабочее состояние аккумулятора ПЗУ, вне зависимости от срока хранения или эксплуатации. Даже если в  ПЗУ нет внутреннего аккумулятора, он все равно может кратковременно выдать пусковой ток до 100А. Также существует неплохая схема зарядного устройства для аккумулятора с регулировкой тока заряда.

Для восстановления пластин аккумулятора и снижения температуры электролита во время зарядки, в зарядно-пусковом устройстве предусмотрен режим регенерации. В данном режиме происходит чередования импульсов зарядного тока и пауз.

Автомобильное интеллектуальное зарядное устройство

Полностью автоматическое зарядное устройство с 3 этапами зарядки…


Автомобильное зарядное устройство 12 В

Автоматическое зарядное устройство с защитой от перегрева…


Принципиальная схема

Схема пускового зарядного устройства содержит   симисторный регулятор напряжения (VS1), силовой трансформатор  (T1), выпрямитель на мощных диодах (VD3, VD4) и стартерный аккумулятор  (GB1). Ток подзарядки выбирается регулятором тока на симисторе VS1, его ток регулируется переменным резистором R2 и зависит от емкости аккумулятора.

Входная и выходная цепи зарядки имеют конденсаторы фильтра, который уменьшает степень радиопомех при работе симисторного регулятора. Симистор VS1 обеспечивает регулировку тока зарядки при разбросе напряжения сети в пределах от 180 до 220 В.

Обвязка  симистора состоит из R1-R2-C3 (RC цепь), динистора VD2 и диодного моста VD1.  Константа времени RC — цепи влияет на момент открытия динистора (отсчитывая от начало сетевого полупериода), который включен в диагональ выпрямительного моста через ограничительный резистор R4. Выпрямительный мост осуществляет синхронизацию включение симистора в обоих полупериодах сетевого напряжения. В режиме «Регенерация» применяется только один полупериод сетевого напряжения, что способствует отчистке пластин аккумулятора от имеющейся кристаллизации. Конденсаторы С1 и С2 уменьшают степень помех от симистора в сети до приемлемых уровней.

 Детали

В зарядно-пусковом устройстве применен силовой трансформатор от телевизора «Рубин».  Возможно также использование трансформатора типа ТСА-270. Перед тем как перемотать вторичные обмотки (первичные остаются без изменений), каркасы отделяются от железа, все бывшие вторичные обмотки (до фольги экранов) удаляют, а на освободившееся место  наматывают медным проводом сечением 1,8…2,0 мм2 в один слой (до заполнения) вторичные обмотки. В результате перемотки напряжение одной обмотки должно получиться примерно 15… 17 В.

Для визуального контроля зарядного и пускового тока в схему зарядно-пускового устройства введен амперметр с шунтирующим резистором. Сетевой выключатель SA1 должен быть рассчитан на максимальный ток 10 А. Сетевой переключатель SA2 (типа ТЗ или П1Т) позволяет выбрать максимальное напряжение на трансформаторе в соответствии с напряжением сети. Внутреннего аккумулятора марки 6СТ45 или 6СТ50 должно хватить на 3-5 одновременных пусков. Резисторы в ЗПУ можно применить типа МЛТ или СП, конденсаторы С1,С2 — КБГ-МП, C3 – МБГО, С4 — К50-12, К50-6. Диоды Д160 (без радиаторов) можно поменять на другие с допустимым током более 50 А, симистор — типа ТС. Подсоединение ЗПУ к аккумулятору автомобиля необходимо производить мощными зажимами «Крокодил» (на рабочий ток до 200 А). В устройстве важно применить заземление.

Настройка

При настройке к устройству подсоединяется (соблюдай полярность!) внутренний аккумулятор GB1, и испытывается регулировка зарядного тока резистором R2. Затем проверяется  зарядный ток в режиме заряда, пуска и регенерации. Если ток не более 10…12А, то ЗПУ находится в рабочем состоянии. При подсоединении зарядно-пускового устройства к аккумулятору автомобиля, ток заряда вначале должен возрасти примерно 2-3 раза, а через 10 — 30 мин понизиться до первоначального значения. После этого переключатель SA3 щелкается  в режим «Пуск», и происходит завод двигателя автомобиля. В случае неудачной попытки завести двигатель, производится  дополнительная подзарядка в течение 10 — 30 мин, и попытка повторяется.

Пуско-зарядное устройство для автомобильного аккумулятора (схема мощного ПЗУ)

Это схема очень мощного самодельного пуско-зарядного устройства для авто АКБ 14,5 В на ток 500 А, представляет собой однотранзисторный прямоходовый преобразователь. Для ключа использован регенеративный снаббер с подпиткой.

Схема импульсного пуско-зарядного для авто

На схеме представлен однотактный прямоходовый преобразователь, в котором использован всего один коммутирующий элемент. В отличие от косого моста, где энергия обратного хода трансформатора возвращается в накопитель из первичной обмотки через размагничивающие диоды, в данном размагничивание происходит за счёт фиксирующей обмотки в 18 витков, а выброс напряжения первичной обмотки ограничивается током заряда фиксирующей ёмкости 150 нФ x 630В — 4 шт. На прямом ходу фиксирующая ёмкость через фиксирующую обмотку разряжается до уровня напряжения накопителя 300 В. Благодаря периодическому разряду фиксирующей ёмкости напряжение на коллекторе силового транзистора не превышает удвоенного напряжения накопителя, то есть фиксируется.

Для обеспечения таких режимов фиксирующая обмотка должна иметь очень хорошую магнитную связь с первичной обмоткой. Для этого обе обмотки мотаются вместе в 2 провода. Поскольку напряжение между первичной и фиксирующей обмоткой около 300 В, между ними должна быть хорошая изоляция.

Порядок намотки силового трансформатора следующий: сначала мотается 9 витков первички вместе с 9-ю витками фиксирующей в один ряд. Затем в один ряд вторичка. Поверх вторички мотаются 9 витков первички с 9 витками фиксирующей. Направление всех рядов должно быть одинаковым и каждый ряд должен начинаться с одного края каркаса. Затем мотаются 2 витка обмотки подпитки регенеративного снаббера.

В качестве ключа использована половинка модуля 2MBI100PC-140. Ключ управляется драйвером HCPL3120 по схеме с отрицательным смещением. Вместо модуля возможно применение сборки из 2-3-х ключей IRG4PF50U, IRG4PF50W или аналогичных с напряжением коллектора не менее 900 В. В этом случае ключи паяются на медную подложку. На подложку ключей нужно установить дополнительный термостат. Термостат показаный на схеме устанавливается на подложке выходных диодов.

Вместо R1 впаиваем резистор на 100 Ом. Не подавая питания на силу запитываем блок управления. Спустя пару секунд должно включиться реле и загореться зелёный светодиод. Осциллографом контролируем наличие двуполярных импульсов на затворе ключа частотой 40-50 кГц. Отрицательный импульс должен быть заметно длиннее. Размыкание цепи термостата должно приводить к зажиганию красного светодиода и блокировке инвертора.

Если всё так, собираем полностью схему инвертора и включаем его в сеть 220 В. Подбирая сопротивление R2 добиваемся выходного напряжения 14,2 — 14,6 В. Включаем прибор магнитоэлектрической системы параллельно шунту и нагружаем выход реостатом сопротивлением 0,1 Ом. Показания прибора должны соответствовать току не более 80 А. При этом напряжение выхода должно снизится.

Если всё так и происходит, увеличиваем сопротивление R1 до тех пор, пока не получим желаемого максимального тока короткого замыкания выхода. Всё, пуско-зарядное готово к работе. Ещё одну, более простую схему такого устройства, смотрите по ссылке.

Как сделать пуско-зарядное устройство для АКБ самостоятельно? (6 инструкций)

Снижение заряда аккумуляторной батареи машины приведет к проблемам в запуске мотора. Для того чтобы обеспечить работоспособность АКБ, автовладелец может использовать разные приборы. Одним из таковых является пуско-зарядное устройство для автомобильного аккумулятора.

Содержание

[ Раскрыть]

[ Скрыть]

Зачем нужно это оборудование?

Простой пуско-зарядный аппарат для АКБ авто предназначен с целью обеспечения старта мотора, когда батарея машины полностью разрядилась. С помощью ПЗУ потребитель может восполнять уровень заряда АКБ и заводить ДВС при критически разряженной батарее. Традиционные ЗУ позволяют лишь увеличить заряд устройства.

Схема обычного пуско-зарядного устройства

В зависимости от модели пускового прибора для автомобиля его схема может иметь определенные различия.

Простая схема пускового прибора для автомобиля Схема пускового прибора для автомобиля

Как собрать пуско-зарядное устройство своими руками (пошаговая инструкция)

Универсальная инструкция по сборке ПЗУ своими руками:

  1. Сборка может выполняться на разных основах, но лучше выбрать текстолитовую плиту, на которой фиксируется трансформаторный узел. Он устанавливается первым, поскольку это самая габаритная составляющая ПЗУ.
  2. Фиксация деталей и прохождение электролиний на пластине выполняется посредством просверливания отверстий соответствующих размеров.
  3. На плату устанавливаются трансформаторы, резисторы, транзисторы и прочие компоненты. Их наличие определяется конкретной схемой. Фиксация производится в зависимости от типа компонента — с помощью саморезов, на клей или пайкой. Все детали спаиваются между собой с помощью оловянного сплава.
  4. Когда схема прибора включает в себя выпрямительные диодные элементы, потребуется организация охладительной системы. Возможно применение специальных металлических рубашек. Если их недостаточно для качественного охлаждения, схему можно дополнить вентиляторами от стационарных компьютеров.

На корпусе надо продумать теплоотводящие жалюзи, это потребуется для отвода тепла. Корпус можно не использовать, но его наличие позволит защитить аппарат от различных воздействий извне.

Как самостоятельно собрать устройство на 6 В?

Для сборки потребуется трансформаторное устройство, оптимальным вариантом является применение механизма разделительного вида. Монтаж электрокатушки будет выполняться на верхнюю часть трансформатора. Для предотвращения ускоренного выхода обмотки при использовании ПЗУ потребителю надо заранее сделать основу для устройства.

В качестве материала для основы применяются металлические или деревянные пластины либо коробка:

  1. Если отдается предпочтение металлу, то для сборки потребуется сварочный аппарат. Отдельно следует уделить внимание изоляции ПЗУ, иначе его использование может привести к травмированию потребителя.
  2. Когда отдается предпочтение дереву, то следует выбрать короб нужных размеров. Верхняя часть будет съемной, у потребителя должна быть возможность ее демонтировать. При необходимости дополнения ПЗУ регуляторным устройством мощности монтаж механизма выполняется в верхней части прибора.

Как сделать зарядное устройство на 10 В?

Для сборки пускового зарядника на 10 вольт надо выбрать корпус устройства. Он может быть выполнен из дерева, но при монтаже важно учитывать размеры трансформаторного прибора. Если отдать предпочтение аналоговым механизмам, то основу надо сделать прочной. Модели на 10 вольт оснащаются более мощным трансформатором, поэтому на корпусе прибора, в его верхней части, выполняется монтаж ручек для удобной транспортировки. Сам трансформаторный узел монтируется по центру корпуса, а затем выполняется установка демпфера.

Рабочий параметр ПЗУ составит не менее 4 Ач. Прибор должен уметь заряжать батарею, обладающую емкость не больше 100 Ач. Для диагностики работы устройство дополнительно оснащается амперметром.

С целью минимизации вероятности появления перегрузок могут применяться разделительные трансформаторные механизмы. Установка регуляторных устройств в таких моделях необязательна.

Добавление стабилитронов возможно, но эти элементы будут аналоговыми, цифровые детали не используются. Применение многоканальных устройств в итоге приведет к перегрузке, что вызовет неисправность вторичной обмотки трансформаторного механизма. При подборе транзисторных элементов предпочтение отдается деталям, обладающим параметром предельной нагрузки около 3 ампер.

Схема для сборки 10-вольтного ПЗУ

Когда потребитель отдает предпочтение линейному резонансному ПЗУ, то минимальный параметр выходного напряжения будет около 10 вольт. А величина векторной частоты составит примерно 44 Гц. Для сборки механизма потребуется расширительное устройство.

Некоторые специалисты рекомендуют собирать безконденсаторные приборы, но тогда уровень нагрузки на транзисторные элементы будет выше.

При установке фиксаторов лучше отдать предпочтение алюминиевым элементам, поскольку они минимально подвержены негативному воздействию коррозии.

Собираем модели на 12 В

Сборка 12-вольтного ПЗУ выполняется при использовании электростатических конденсаторных устройств, найти эти детали несложно. Для создания прибора используется площадка. При выполнении монтажа трансформаторного механизма на площадку устанавливается уплотнитель, только затем можно монтировать катушку индуктивности. Ее лучше приобрести в сборе с первичной обмоткой. Для установки рекомендуется использовать конденсаторные элементы открытого типа с возможностью выдерживания около 20 вольт напряжения на выходе.

Расширительные элементы монтируются последними, предварительно потребителю надо зафиксировать демпфер. В схему допускается добавление регуляторных деталей, которые применяются для контроля величины мощности. Когда будут использоваться регуляторы, схему надо дополнить мощным блоком питания. Монтаж БП разрешается только вместе со стабилитроном.

Для качественного крепления зажимов на корпусе допускается применение сварочного оборудования. Когда все действия по сборке будут завершены, выполняется фиксация демпфера. Монтаж этого узла делается рядом с трансформаторным устройством. Прежде чем использовать ПЗУ, его надо проверить на наличие заземления.

SadnessMan рассказал о процедуре сборки 12-вольтного ПЗУ для батареи машины.

Однофазные модификации

Для разработки однофазного ПЗУ понадобится интегрированное трансформаторное устройство.

Особенности сборки однофазных устройств:

  1. Сборка однофазных модификаций подразумевает использование сварочных аппаратов и паяльников. Также потребуется слесарный инструмент, в частности, набор гаечных ключей.
  2. Корпус ПЗУ выполнен из металлических листов, толщина которых составляет не меньше 1,4 мм. Фиксация частей корпуса делается посредством использования болтов.
  3. На днище корпуса обязательно устанавливается прорезиненый уплотнитель.
  4. После установки уплотнительной составляющей монтируется трансформаторное устройство. Его крепление выполняется посредством использования специальных вставок П-образной формы. В качестве упор используются деревянные доски, ширина каждой составит примерно 3,5 см. Для крепления упор производится замер корпуса.
  5. Сборка ПЗУ однофазной модификации подразумевает использование демпферных устройств, допускается применение резонансных деталей. Демпферы выдерживают около 20 вольт напряжения.
  6. Когда в схему добавляются конденсаторные элементы, то возможно применение только приспособлений открытого плана. Такие детали имеют возможность поддержки около 45 Гц частоты.
  7. Когда действия по сборке будут завершены, выполняется фиксация блока питания и крепление кабелей с зажимами для подключения к АКБ.

Двухфазные устройства

Особенности сборки двухфазных пуско-зарядных устройств для автомобильного аккумулятора:

  1. Для разработки девайса понадобится трансформаторное устройство с мощным двигателем. Катушка узла выдерживает около 20 вольт напряжения на выходе.
  2. Схема включает в себя наличие демпферов, возможно использование любых видов устройств. При выборе надо опираться на тип использующихся конденсаторов. Часто специалисты рекомендуют устанавливать открытые конденсаторные приборы.
  3. В качестве резисторов допускается применение исключительно интегральных деталей.
  4. Сборка двухфазного ПЗУ подразумевает применение мощных расширительных устройств. Динамические детали использовать нельзя.
  5. Для крепления зажимов потребуется проводник, диаметр которого составит примерно 0,4 мм.

Индукционные расширители для сборки двухфазных ПЗУ на практике показали себя в качестве одних из самых стабильных.

Трехфазные модели

Особенности, которые надо учитывать при сборке устройств трехфазных модификаций:

  1. Для создания ПЗУ потребуются мощные транзисторы. Для монтажа таких блоков необходимо использование площадки.
  2. Сборка выполняется в корпусе, рекомендуется использовать открытый тип, в котором нет верха. Для удобной транспортировки ПЗУ корпус оснащается колесиками.
  3. Сборка потребует применения транзисторных элементов, надо использовать сетевые устройства. При подборе деталей следует учесть, что они выдерживают примерно 15 вольт напряжения. А величина частоты транзисторов будет не более 40 Гц.
  4. Для создания ПЗУ потребуется трансформаторное устройство, рекомендуется использовать пороговые приборы. При выборе трансформатора учитываются технические характеристики катушек, эти элементы рассчитаны на работу в условиях пониженных частот.
  5. Для сборки потребуется демпферное устройство, надо отдать предпочтение резонансному типу. Монтаж демпфера выполняется исключительно на уплотнитель.
  6. Для более удобной эксплуатации трехфазное ПЗУ можно оснастить системой индикации. Она потребуется для мониторинга уровня напряжения, которое устройство выдает на выходе.
Карта сборки трехфазного ПЗУ

Видео «Как собрать регулируемое ПЗУ»

Пользователь valeriyvalki подробно рассказал о процедуре сборки регулируемого ПЗУ с описанием всех особенностей и компонентов, которые применялись для разработки.

Схемы простых мощных зарядных устройств для аккумуляторов

Трансформаторные ЗУ для автомобильных аккумуляторов с высоким КПД: простейшие на гасящих конденсаторах, а также импульсные на тиристорах, симисторах и мощных полевых транзисторах.

Для начала давайте разомнёмся и забудем про такой параметр, как КПД. Предположим, что есть острое желание зарядить автомобильный АКБ, но нет возможности ввиду полного отсутствия зарядки. Также сделаем предположение, что в хозяйстве затерялись: лампа накаливания на 220 вольт, диодный мост с допустимым током, превышающим ток, при котором мы будем заряжать аккумулятор, либо, на худой конец, просто силовой (выпрямительный) диод с таким же допустимым током и максимальным обратным напряжением — не менее 300В.
Зарядное устройство на лампе накаливания
Рис.1

Спаяв схему, приведённую на Рис.1 слева, и озадачившись соблюдением техники безопасности, а также полярности подключения ЗУ к АКБ, получаем вполне себе работоспособное устройство, обеспечивающее нормированный и постоянный ток заряда подопечного аккумулятора.
Поскольку 220 вольт — это действующее значение переменного напряжения сети, то силу тока, протекающую через АКБ можно рассчитать по простой формуле:
Iзар(А) = Pламп(Вт) / (220 — Uакб)(В) ≈ Pламп(Вт) / 220(В).
Параллельное соединение двух ламп — удваивает зарядный ток, трёх — утраивает и т. д. до разумной бесконечности.
Схема, изображённая на Рис.1 справа, выдаёт ток, вдвое меньший по сравнению с предыдущей.
Большим преимуществом приведённых схем является возможность зарядки любых аккумуляторов, независимо от собственных значений их напряжений.

Ещё одна простая и бюджетная схема зарядного устройства для аккумулятора с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч представлена на Рис.2.

Зарядное устройство на гасящих конденсаторах
Рис.2

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4.
Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 кв. см.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

В данной схеме высокий показатель КПД достигнут за счёт применения в качестве токозадающих элементов конденсаторов, которые, как известно, имеют реактивную проводимость и не выделяют на себе тепловой мощности.
Далее будут приведены импульсные (ключевые) зарядные устройства, построенные по другому принципу, но также отличающиеся низким собственным энергопотреблением.

Одними из первых импульсных ЗУ, появившихся на рынке, были тиристорные устройства.
Вообще, тиристор — это прибор достаточно капризный и требующий для надёжной работы соблюдения определённого набора условий. Именно поэтому — большинство простейших схем, приведённых в различных источниках, грешат не очень стабильной работой и необходимостью подбора элементов.

Из числа удачных простых разработок можно привести схему тиристорного зарядного устройства из книги уважаемого Т. Ходасевича «Зарядные устройства», многократно повторённую многочисленной радиолюбительской братвой и изображённую на Рис.3.
Зарядное устройство на тиристоре
Зарядное устройство на тиристоре
Рис.3

Вот что пишет автор:

Зарядное устройство позволяет заряжать авто аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.
Зарядный ток по форме близок к импульсному, который, как считается, содействует продлению срока службы батареи.
Устройство работоспособно при температуре окружающей среды от — 35 °С до + 35°С.

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VDI…VD4.
Узел управления тиристором выполнен на аналоге однопереходного транзистора VTI, VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот.
Диод VD5 защищает управляющую цепь тиристора VS1 от обратного напряжения, возникающего при включении тиристора.

Конденсатор С2 — К73-11, ёмкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП.
Транзистор КТ361А заменим на КТ361Б — КТ361Ё, КТ3107Л, КТ502В, КТ502Г, КТ501Ж — KT50IK, а КТ315Л — на КТ315Б + КТ315Д КТ312Б, КТ3102Л, КТ503В + КТ503Г, П307. Вместо КД105Б подойдут диоды КД105В, КД105Г или Д226 с любым буквенным индексом.
Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1.
Амперметр РА1 — любой постоянного тока со шкалой на 10 А. Его можно сделать самостоятельно из любого миллиамперметра, подобрав шунт по образцовому амперметру.
Предохранитель F1 — плавкий, но удобно применять и сетевой автомат на 10 А либо автомобильный биметаллический на такой же ток. Диоды VD1… VP4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213).
Диоды выпрямителя и тиристор устанавливают на теплоотводы, каждый полезной площадью возле 100 см*. Для улучшения теплового контакта устройств с теплоотводами желательно использовать теплопроводные пасты.
Вместо тиристора КУ202В подойдут КУ202Г — КУ202Е. Проверено на практике, что устройство нормально работает и с более мощными тиристорами Т-160, Т-250.
В приборе может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В.
Если у трансформатора напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, большего сопротивления (к примеру, при 24… 26 В сопротивление резистора следует увеличить до 200 Ом).

Несмотря на популярность и работоспособность приведённый схемы, при функционировании устройства многие отмечают нехарактерное гудение трансформатора на частотах, отличных от 100 Гц. Связано это с отсутствием чётких и быстрых фронтов/спадов у сигналов, поступающих на управляющий вход тиристора при его включении/выключении, что в свою очередь создаёт условия для возникновения процессов генерации в нагрузке.

Несколько лучше и надёжнее работают импульсные зарядные устройства, в которых коммутирующий элемент выполнен на симметричном (двухполярном) аналоге тиристора — симисторе.
На Рис.4 приведена схема подобного устройства из вышеупомянутой книги Т. Ходасевича.

Зарядное устройство на симисторе
Рис.4

Описываемое ниже простое зарядное устройство имеет широкие пределы регулирования зарядного тока — практически от 0 до 10А и может быть использовано для зарядки различных аккумуляторов на напряжение 12В.
В основу устройства положен симисторный регулятор с маломощным диодным мостом VD1-VD4 и резисторами R3 и R5. После подключения устройства к сети при плюсовом её полупериоде начинает заряжаться конденсатор С2 через резистор R3, диод VD1 и последовательно соединённые резисторы R1 и R2. При минусовом полупериоде — через те же R1 и R2, диод VD2 и резистор R5. В обоих случаях конденсатор заряжается до одного и того же напряжения, меняется лишь полярность его зарядки. Как только напряжение на конденсаторе достигнет порога зажигания неоновой лампы HL1, она зажигается и конденсатор быстро разряжается через лампу и управляющий электрод симистора VS1.При этом симистор открывается. В конце полупериода симистор закрывается. описанный процесс повторяется в каждом полупериоде сети.
Общеизвестно, что управление симистором посредством короткого импульса имеет тот недостаток, что при индуктивной или высокоомной активной нагрузке анодный ток прибора может не успеть достигнуть значения тока удержания за время действия управляющего импульса.
Одной из мер по устранению этого недостатка является включение параллельно нагрузке резистора. В описываемом зарядном устройстве такими резисторами являются резисторы R3 и R5, которые в зависимости от полярности полупериода сетевого напряжения поочерёдно подключаются параллельно первичной обмотке трансформатора.
Этой же цели служит и мощный резистор R6, являющийся нагрузкой выпрямителя VD5, VD6. Этот же резистор формирует импульсы разрядного тока, которые продлевают срок службы АКБ.

Вместо резистора R6 можно установить лампу накаливания на напряжение 12В мощностью 10Вт.
При изготовлении трансформатора задаются следующими параметрами: напряжением на вторичной обмотке 20В при токе 10А.


Несколько упростить описанное выше устройство можно применив в его высоковольтной части динистор (Рис.5).
Симистор
Рис.5

Данную схему с диаграммами мы подробно рассмотрели на странице ссылка на страницу. Поэтому повторяться не буду, скажу лишь, что наличие снабберной цепи, показанной на схеме синим цветом — обязательно. В качестве нагрузки выступает первичная обмотка сетевого трансформатора.

В современных зарядных устройствах в качестве переключающего (регулирующего) элемента практически повсеместно используются мощные полевые транзисторы. Одно из подобных устройств было подробно описано в журнале Радио №5 2011г на странице 44.

Зарядное устройство на полевом транзисторе

Рис.6

Блок управления зарядным устройством представляет собой импульсный генератор, собранный на элементах DD1.1 и DD1.2 (см. схему на рис. 6) и позволяющий регулировать скважность импульсов, буферный усилитель — инвертор на элементах DD1.3 и DD1.4 и переключающий регулирующий элемент — полевой транзистор VT1.
При указанных на схеме номиналах элементов частота генератора — около 13 кГц. Так как сопротивление открытого канала транзистора VT1 очень мало (0,017 0м) и работает он в переключательном режиме, при токе зарядки до 5 А транзистор практически не нагревается — рассеиваемая тепловая мощность не превышает 0,55 Вт.
В качестве понижающего использован сетевой трансформатор габаритной мощностью 150 Вт с вторичной обмоткой, обеспечивающей постоянное напряжение 16… 17 В на конденсаторе С1 и зарядный ток до 6 А.
Выпрямительный мост собран на диодах Шоттки, VD1 — сдвоенный SBL4045PT, a VD2 и VD3 — одиночные 10TQ045.
Если вторичную обмотку сетевого трансформатора намотать с отводом от середины, число диодов в выпрямителе и тепловыделение от них можно уменьшить вдвое.
Чертёж платы представлен на Рис.7.

Зарядное устройство на полевом транзисторе

Рис.7

Описанный узел управления также можно использовать в осветительных и нагревательных приборах, для изменения частоты вращения коллекторных электродвигателей. При этом питающее напряжение устройств можно варьировать в широких пределах, определяемых максимально допустимыми параметрами для переключательного транзистора и, конечно же, выпрямителя. В частности, используемый в узле транзистор IRFZ46N имеет максимальную рассеиваемую мощность 107 Вт, максимальный ток через канал 53 А, максимальное напряжение сток—исток 55 В. Возможна его замена транзистором IRFZ44N.
Предлагаемое устройство позволяет регулировать мощность от нуля до максимального значения, а регулирующий транзистор не нуждается в эффективном отведении тепла при увеличении тока нагрузки до 5 А.



ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО

   Представляю Вашему вниманию мощное пуско-зарядное устройство для заряда автомобильных аккумуляторных батарей напряжением 12 и 24 вольт, а так же запуска двигателей легковых и грузовых автомобилей с соответственными напряжениями.

Мощное пуско-зарядное устройство для автомобильных аккумуляторов

   Его электрическая принципиальная схема:

   Источником питания для пуско-зарядного устройства служит 220 вольт промышленной частоты. Мощность, потребляемая от источника может составлять от десятков ватт в режиме заряда (когда аккумуляторы почти заряжены и имеют напряжение 13.8 – 14.4 вольта или 27.6 – 28.8 вольта для пары, соединённой последовательно) до нескольких киловатт в режиме запуска стартера двигателя авто.

Источником питания для пуско-зарядного устройства служит 220 вольт

   На вводе устройства стоит двухполюсный автоматический выключатель на ток Іном=25 А. Использование именно двухполюсного обусловлено надежностью отключения как фазы так и ноля, так как при подключении через стандартную евровилку (с заземляющим контактом) нет уверенности что однополюсный автоматический выключатель выключит именно фазу и тем самым произойдет обесточивание всего прибора в целом. Данный автоматический выключатель (в моем варианте) установлен в стандартном боксе для установки в стену. Частое включение питания этим выключателем не имеет смысла, а посему и не ставил его на передней (лицевой) панели.

двухполюсный автоматический выключатель на ток Іном=25А

   И в режиме «Пуск» и в режиме «Заряд» силовой трансформатор включается одним и тем же магнитным пускателем КМ1, у которого напряжение катушки составляет 220 вольт, а ток, коммутируемый контактами порядка 20-25 ампер.

силовой трансформатор включается одним и тем же магнитным пускателем

   Самая главная часть пуско-зарядного устройства – силовой трансформатор. Моточных данных силового трансформатора давать не буду, так как не думаю что все бросятся копировать один в один, скажу лишь на что следует, на мой взгляд, обратить внимание. Как уже заметили из схемы – трансформатор имеет вторичную обмотку с ответвлением от средины. Здесь, при расчетах, а потом и на практике необходимо установить напряжение на выходе устройства (зажимах на аккумуляторах – проще крокодилах), учитывая и падение напряжения на диодах (в моем варианте Д161-250) в рамках 13.8-14.4 вольта для режима 12 вольт и 27.6-28.8 для 24 вольтового режима, при токе нагрузки до 30 ампер. Крокодилы использовал от массы сварочного аппарата, соответсвенно плюсовую покрасил в красный цвет.

главная часть пуско-зарядного устройства – силовой трансформатор

   Режим 12/24 вольта устанавливается контакторами КМ2, КМ3, силовые контакты которых, рассчитанные на 80 ампер, соединены параллельно, что в сумме дает 240 ампер.

Самодельное ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО 12-24

   В цепи по стороне 12/24 вольта установлен шунт, а в разрыв цепи амперметра – контакты магнитного пускателя режима «Заряд». Данный амперметр должен измерять ток заряда. Граница шкалы в моем варианте составляют 0…30 А. Цепь замыкается в режиме заряда.

ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО - провода и клеммы

   Отдельно хотелось бы поговорить о режиме «Заряд». Как Вы уже заметили здесь нет схемы управления тока заряда, а он, можно сказать, идет максимальный. Ошибка? Думаю нет. давайте обратимся к электрооборудованию среднестатистического автомобиля. Так вот, там реле регулятор регулирует не ток заряда, а… вгоняет генератор в параметры бортовой сети автомобили, те же 13.8-14.4 вольта, соответственно, если Вы правильно намотаете трансформатор, с учётом падения напряжения на силовых диодах, то уподобите данную схему генератору автомобиля, и, по мере заряда аккумулятора, ток будет только падать.

ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО - передняя панель

   И, не забывайте, в диодном мосте необходимо учитывать что два диода работают последовательно, то есть падение напряжение необходимо умножить на два.

ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО 12-24В

   Из недостатков данной схемы могу выделить лишь зависимость напряжения сети к току заряда. Так как мой вариант будет использоваться на СТО, где мало изменяется напряжение сети и основная его задача запуск грузовых автомобилей с напряжением 24 вольта, то не вижу необходимости в усложнении конструкции. Но решением проблемы может служить установке автотрансформатора, через свободные контакты магнитного пускателя КМ4, параллельно КМ1. С уважением, AZhila.

   Форум по зарядным устройствам

   Схемы для авто

Зарядно-пусковое устройство УЗП-С-12-6,3/100 УХЛ 3,1 схема и описание

Устройство зарядно-пусковое УЗП-С-12-6,3/100 УХЛ 3.1 предназначено для зарядки аккумуляторных батарей легковых автомобилей емкостью до 60 Ач и для облегчения запуска двигателя легкового автомобиля в холодное время года или при слабо заряженной аккумуляторной батарее с использованием устройства совместно с аккумулятором в качестве дополнительного источника.

Принципиальная схема зарядно-пускового устройства

Рис. 3. Принципиальная схема зарядно-пускового устройства.

Проверка устройства

Подсоединить к клемме «ЗАРЯД» устройства съёмный шнур (имеющийся в комплекте). Подключить к зажимам автомобильную или любую лампочку на напряжение 12 В.

Включить устройство в сеть, включить автоматический предохранитель, при этомдолжна загореться подключенная к зажимам лампочка и индикаторная лампа устройства, а амперметр покажет ток нагрузки. Запрещается проверять работоспособность устройства замыканием зажимов между собой.

Технические данные приведены в таблице:

Параметры Норма
Напряжение питания, В 220 ±11
Номинальная частота, Гц, 50
Напряжение на выходных зажимах в режиме холостого хода, В, при номинальном напряжении сети: 1 — 8,5
2- 9,4
3- 10,2
4- 11,0
Пуск — 13,5
6- 14,0
7- 14,5
Номинальный пусковой ток, А 100
Номинальный зарядный ток, А 6,3
Напряжение на выходных зажимах в режиме «ПУСК» при номинальном пусковом токе, В 9+1
Потребляемая мощность в режиме «ПУСК», ВА, не более 2000

Устройство изделия

Устройство выполнено в виде настольного прибора. Внутри его расположены: понижающий трансформатор, блок выпрямителя.

Расположение внешних элементов устройства показано на рисунке 3.3.

Сетевой шнур, клеммы «ЗАРЯД» и «ПУСК» для подсоединения съёмного шнура и крышка блока предохранителя расположены на задней панели блока.

Требования безопасности

Запрещается использовать устройство:

  • с открытым или деформированным корпусом;
  • в случае попадания на корпус или соединительные шнуры горюче-смазочных материалов и кислот;
  • вне помещения в условиях повышенной влажности (дождь, снег).

При включённом устройстве запрещается:

  • разбирать его и проводить ремонт;
  • подсоединять к аккумуляторной батарее или отсоединять зажимы устройства;
  • располагать устройство вблизи легковоспламеняющихся веществ.

Работа с устройством

Подготовка к работе. Присоединить съёмный соединительный шкур к одной из клемм «ЗАРЯД» или «ПУСК» (в зависимости от предполагаемого режима работы устройства).

Убедиться, что автоматический предохранитель отключен (нажать на кнопку красного цвета).

Порядок работы. Внимание! Для запуска устройство применять только при исправном двигателе и электрообоудовании автомобиля, подключая его к бортовой сети параллельно 12ти-вольтовой аккумуляторной батареи.

В режиме «ПУСК» подсоединить съёмный соединительный шнур к клемме «ПУСК». Установить ручку переключателя 7 в положение «ПУСК».

Подсоединить, соблюдая полярность, зажимы устройства к клеммам аккумуляторной батареи. Зажим «+» должен быть подсоединен к клемме «+» аккумулятора, а зажим «-» к клемме «-«.

Помните! Несоблюдение полярности при подсоединении зажимов к батарее может привести к выходу устройства из строя.

Подключить устройство к сети, вставив вилку сетевого шнура в розетку.

Включить автоматический предохранитель, при этом должен засветиться индикатор устройства.

Ключом зажигания включить стартер. Если двигатель не запустился в течение 5 6 секунд, выдержать паузу 15-20 секунд, затем произвести запуск двигателя повторно. При запуске показание, амперметра отсутствует.

Если после пяти включений двигатель не запустился, во избежание перегрева стартера и устройства, выдержать паузу не менее 5 минут.

В это время отключить автоматический предохранитель и проверить наличие хорошего контакта между зажимами устройства и клеммами аккумулятора.

После паузы включить автоматический предохранитель и вновь произвести запуск двигателя.

При пониженном напряжении в сети запуск двигателя можно производить на «6» или «7» наложении переключателя в указанном выше порядке.

После запуска двигателя необходимо:

  • выключить автоматический предохранитель;
  • отключить устройство от сети, вынув вилку сетевого шнура из розетки;
  • отсоединить зажимы соединительных шнуров устройства от клемм аккумуляторной батареи.

Внешний вид устройства зарядно-пускового УЗП-С-12-6,3/100 УХЛ 3,1

Рис. 1. Внешний вид устройства зарядно-пускового.

Зарядка аккумуляторных батарей легковых автомобилей

Перед включением устройства рукоятку переключателя установить в положение»!».

Подсоединить съёмный соединительный шнур к клемме «ЗАРЯД».

Подсоединить, соблюдая полярность, зажимы устройстве к клеммам аккумуляторной батареи. Зажим «+» должен быть подсоединён к клемме «+» аккумулятора, а зажим «-» к «-» аккумулятора.

Подключить устройство к сети, вставив вилку сетевого шкура в розетку.

Включить автоматический предохранитель, при этом должен засветиться индикатор устройства.

Установить необходимую величину зарядного тока по амперметру (номинальный зарядный ток — 6,3 А).

Если величина зарядного тока меньше нужного значения, то переключением рукоятки переключателя 7 по часовой стрелке увеличить ток до нужного значения.

Величина зарядного тока и время заряда определяется в инструкции на соответствующий тип батареи, а также едиными пр

Схема зарядного устройства для сотового телефона

Мобильные телефоны обычно заряжаются от источника постоянного тока с регулируемым напряжением 5 В , поэтому в основном мы собираемся построить источник постоянного тока с регулируемым напряжением 5 В от 220 переменного тока. Этот источник постоянного тока может использоваться для зарядки мобильных устройств, а также в качестве источника питания для цифровых схем, макетных схем, микросхем, микроконтроллеров и т. Д.

Вы также можете построить 6 В постоянного тока, 9 В, 12 В, 15 В и т. Д., Используя соответствующий трансформатор, конденсатор и регулятор напряжения. Основная концепция остается прежней, вам просто нужно устроить радиатор для более высокого напряжения и тока.

Эта схема в основном состоит из понижающего трансформатора, двухполупериодного мостового выпрямителя и микросхемы стабилизатора напряжения 5 В (7805). Мы можем разделить эту схему на четыре части: (1) понижающее напряжение переменного тока (2) выпрямление (3) фильтрация (4) регулирование напряжения.

1. Понижающее напряжение переменного тока

Поскольку мы преобразуем 220 В переменного тока в 5 В постоянного тока, сначала нам понадобится понижающий трансформатор для снижения такого высокого напряжения. Здесь мы использовали понижающий трансформатор 9-0-9 1А, который преобразует 220В переменного тока в 9В переменного тока.В трансформаторе есть первичная и вторичная катушки, которые повышают или понижают напряжение в зависимости от количества витков в катушках.

Выбор подходящего трансформатора очень важен. Номинальный ток зависит от требований по току Цепь нагрузки (цепь, которая будет использовать генерацию постоянного тока). Номинальное напряжение должно быть больше требуемого напряжения. Значит, если нам нужно 5 В постоянного тока, трансформатор должен иметь номинальное значение не менее 7 В, потому что стабилизатору напряжения IC 7805 нужно как минимум на 2 В больше i.е. 7 В для обеспечения напряжения 5 В.

2. Исправление

Выпрямление — это процесс удаления отрицательной части переменного тока (AC) и, следовательно, создания частичного постоянного тока. Этого можно добиться, используя 4 диода. Диоды позволяют току течь только в одном направлении. В первом полупериоде переменного тока диоды D2 и D3 смещены в прямом направлении, а D1 и D4 смещены в обратном направлении, а во втором полупериоде (отрицательная половина) диоды D1 и D4 смещены в прямом направлении, а D2 и D3 смещены в обратном направлении.Эта комбинация преобразует отрицательный полупериод в положительный.

full wave rectifier

На рынке доступен двухполупериодный мостовой выпрямитель, который состоит из 4 внутренних диодов. Здесь мы использовали этот компонент.

Full Wave Bridge Rectifier

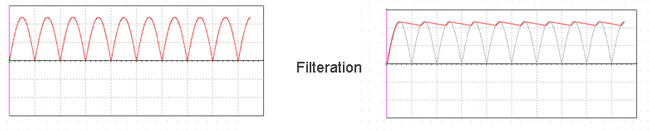

3. Фильтрация

Выходной сигнал после выпрямления не является надлежащим постоянным током, это колебательный выход с очень высоким коэффициентом пульсаций. Нам не нужен этот пульсирующий выход, для этого мы используем конденсатор.Конденсатор заряжается до тех пор, пока форма сигнала не достигнет своего пика, и разряжается в цепи нагрузки, когда форма сигнала становится низкой. Таким образом, когда выходной сигнал становится низким, конденсатор поддерживает правильное напряжение в цепи нагрузки, тем самым создавая постоянный ток. Теперь, как рассчитать значение этого конденсатора фильтра. Вот формулы:

C = I * т / В

C = рассчитываемая емкость

I = максимальный выходной ток (допустим, 500 мА)

t = 10 мс,

Мы получим волну частотой 100 Гц после преобразования переменного тока 50 Гц в постоянный через двухполупериодный мостовой выпрямитель.Поскольку отрицательная часть импульса преобразуется в положительную, один импульс будет считаться двумя. Таким образом, период времени будет 1/100 = 0,01 секунды = 10 мс

.

В = Пиковое напряжение — напряжение, подаваемое на микросхему регулятора напряжения (+2 больше номинального значения означает 5 + 2 = 7)

9-0-9 — это среднеквадратичное значение преобразований, поэтому пиковое напряжение составляет Vrms * 1,414 = 9 * 1,414 = 12,73 В

Теперь 1,4 В будет понижено на 2 диода (0,7 на диод), поскольку 2 будут смещены вперед для полуволны.

Итак, 12,73 — 1,4 = 11,33 В

Когда конденсатор разряжается в цепи нагрузки, он должен обеспечить работу микросхемы 7805 В напряжением 7 В, поэтому в итоге V будет:

В = 11.33-7 = 4,33в

Итак, теперь C = I * t / V

C = 500 мА * 10 мс / 4,33 = 0,5 * 0,01 / 4,33 = 1154 мкФ ~ 1000 мкФ

filteration

4. Регулирование напряжения

Стабилизатор напряжения IC 7805 используется для обеспечения регулируемого напряжения 5 В постоянного тока. Входное напряжение должно быть на 2 В больше, чем номинальное выходное напряжение для правильной работы ИС, это означает, что требуется не менее 7 В, хотя он может работать в диапазоне входного напряжения 7-20 В. Внутри регуляторов напряжения есть все схемы, обеспечивающие надлежащий регулируемый постоянный ток.К выходу 7805 следует подключить конденсатор емкостью 0,01 мкФ, чтобы устранить шум, возникающий при переходных изменениях напряжения.

regulation

Вот полная принципиальная схема зарядного устройства для сотового телефона :

Вы должны быть очень осторожны при построении этой схемы, так как здесь задействована сеть переменного тока 220 В.

,

Зарядка аккумуляторов с источником питания — Battery University

Узнайте, как заряжать аккумулятор без специального зарядного устройства.

Аккумуляторы можно заряжать вручную с помощью источника питания с настраиваемым пользователем напряжением и ограничением тока. Я подчеркиваю manual , потому что для зарядки требуется ноу-хау, и ее нельзя оставлять без присмотра; прекращение начисления не автоматизировано. Из-за трудностей определения полного заряда никелевых батарей я рекомендую заряжать только свинцовые и литиевые батареи вручную.

Свинцово-кислотный

Перед подключением аккумулятора рассчитайте напряжение заряда в соответствии с количеством последовательно соединенных ячеек, а затем установите желаемое напряжение и ограничение тока. Чтобы зарядить 12-вольтную свинцово-кислотную батарею (шесть элементов) до предельного напряжения 2,40 В, установите напряжение на 14,40 В (6 x 2,40). Выберите зарядный ток в соответствии с размером батареи. Для свинцово-кислотной кислоты это от 10 до 30 процентов от номинальной мощности. Аккумулятор на 10 Ач при 30 процентах заряда примерно 3 А; процент может быть меньше.Стартерная батарея на 80 Ач может заряжаться до 8 А. (Уровень заряда 10 процентов равен 0,1C.)

Наблюдайте за температурой, напряжением и силой тока батареи во время зарядки. Заряжайте только при температуре окружающей среды в хорошо вентилируемом помещении. Как только аккумулятор полностью заряжен и ток упадет до 3 процентов от номинального Ач, заряд завершен. Отключите зарядку. Также отключите заряд через 16–24 часа, если сила тока упала и не может упасть; высокий саморазряд (мягкое короткое замыкание) может помешать аккумулятору достичь низкого уровня насыщения.Если вам нужен плавающий заряд для готовности к работе, снизьте напряжение заряда примерно до 2,25 В / элемент.

Вы также можете использовать источник питания для выравнивания напряжения свинцово-кислотного аккумулятора, установив напряжение заряда на 10 процентов выше рекомендуемого. Время перезарядки имеет решающее значение и должно быть тщательно соблюдено. (См. BU-404: Что такое уравнительный заряд.)

Источник питания также может обращать сульфатирование. Установите напряжение заряда выше рекомендуемого уровня, отрегулируйте ограничение тока до минимального практического значения и наблюдайте за напряжением батареи.Полностью сульфатированная свинцовая кислота может поначалу потреблять очень небольшой ток, и по мере растворения сульфатированного слоя ток будет постепенно увеличиваться. Повышение температуры и установка батареи на ультразвуковой вибратор также могут помочь в этом процессе. Если аккумулятор не принимает заряд через 24 часа, восстановление маловероятно. (См. BU-804b: Сульфатирование и способы его предотвращения.)

Литий-ионный

Литий-ионный заряжается так же, как свинцово-кислотный, и вы также можете использовать источник питания, но проявляйте особую осторожность.Проверьте напряжение полной зарядки, которое обычно составляет 4,20 В на элемент, и установите соответствующий порог. Убедитесь, что ни одна из последовательно соединенных ячеек не превышает это напряжение. (Схема защиты в коммерческом блоке делает это.) Полная зарядка достигается, когда ячейка (я) достигает напряжения 4,20 В на ячейку, а ток падает до 3 процентов от номинального тока или достигает минимума и не может упасть дальше. После полной зарядки отсоедините аккумулятор. Никогда не позволяйте ячейке оставаться при 4,20 В более нескольких часов.(См. BU-409: Зарядка литий-ионных аккумуляторов.)

Обратите внимание, что не все литий-ионные аккумуляторы заряжаются до порогового значения напряжения 4,20 В / элемент. Фосфат лития-железа обычно заряжается до предельного напряжения 3,65 В на элемент, а титанат лития — до 2,85 В на элемент. Некоторые энергетические элементы могут принимать 4,30 В на элемент и выше. Важно соблюдать эти пределы напряжения. (См. BU-205: Типы литий-ионных аккумуляторов.)

NiCd и NiMH

Зарядка никелевых аккумуляторов с помощью источника питания является сложной задачей, поскольку обнаружение полного заряда основано на сигнатуре напряжения, которая изменяется в зависимости от приложенного зарядного тока.Если вам необходимо зарядить NiCd и NiMH от регулируемого источника питания, используйте повышение температуры при быстрой зарядке на 0,3–1 ° C в качестве индикатора полной зарядки. При зарядке малым током оцените уровень оставшегося заряда и рассчитайте время зарядки. Пустой никель-металлгидридный аккумулятор емкостью 2 Ач будет заряжаться примерно за 3 часа при токе 750–1000 мА. Капельный заряд, также известный как плата за обслуживание, должен быть снижен до 0,05 ° C. (См. BU-407: Загрузка никель-кадмиевого сплава; BU-408: Загрузка никель-металлогидрида.)

Последнее обновление 27.02.2016


*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University следит за комментариями и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть вопрос, вам нужна дополнительная информация, у вас есть предложение или вы хотите сообщить об ошибке, используйте форму «свяжитесь с нами» или напишите нам по адресу: [email protected] Хотя мы прилагаем все усилия, чтобы точно ответить на ваши вопросы, мы не можем гарантировать результаты.Мы также не можем нести ответственность за любой ущерб или травмы, которые могут возникнуть в результате предоставленной информации. Пожалуйста, примите наш совет как бесплатную общественную поддержку, а не как инженерную или профессиональную услугу.

,

2018 Smart Clips Зажимы для автомобильного стартера 12 В, короткого замыкания, перезаряда, постоянного регулятора, защищающего зарядное устройство для автомобильного аккумулятора | зарядное устройство для автомобильного аккумулятора | стартер для автомобильного аккумулятора

КАБЕЛЬ SMART BOOSTER SS200

ТЕХНИЧЕСКИЙ ЛИСТ

————————————————- ————————————————— ————————————————— ———

Размер:

Красные зажимы: 29.5 см

Черные зажимы: 28..5см

Поможет завести аккумулятор Автомобиль

————————————————- ————————————————— ————————————————— ———

IMGP6837

Параметры:

Товар

Описание

Стандартный

1

Обнаружение напряжения

Испытание номинальным напряжением, красный сигнал соответствует неисправности

> 15.5 В

2

Защита от перегрузки

Испытание номинальным напряжением, красный сигнал соответствует неисправности

<11,0 В

3

Защита от перезарядки

Большой ток от заведенных машин

Мигает красный свет, примечание (1), (2) выше.

4

Защита от быстрого доступа

Ярлык при запуске машин

Сигнализация

5

Защита от обратного хода

Положительный разъединитель с отрицательным

Сигнализация

6

Максимальное время запуска

30S ± 2% Примечание 3

7

Наибольший пусковой ток

240A ± 10%

8

Самый большой пиковый ток

> 400A

————————————————- ————————————————— ————————————————— ———

IMGP7287 IMGP7286

Функции:

Ступени

Элемент

Показания

Эксплуатация

1

Вставить в стартер

Действует красный свет

Обнаруженного напряжения недостаточно для запуска автомобилей

Проверьте стартер, зарядите его или замените.

Мигают красные и зеленые огни

Обнаруженное напряжение подходит для запуска автомобилей

Запуск двигателя в порядке, переходите к следующему шагу 2

2

Крепление к автомобилю

Мигает красный свет,
зуммер регулярно подает короткий сигнал

Слишком жарко, или время непрерывного использования слишком велико

Снимите хомут с автомобиля,
заодно снял его с пускового устройства.
Назад в 1

Мигает красный свет,
зуммер один длинный звонок, два коротких звонка

Ярлык! Или хомуты были подключены обратно

Мигает красный свет,
Длинные гудки зуммера

Внимание! Хомуты с обратным соединением

Красный и зеленый световые индикаторы попеременно мигают,
1 с позже, чем зеленый свет.

Обычный

Запуск двигателя.

3

Зеленые огни действительны

Действуют красные и зеленые огни

Не запускается в течение 30 секунд, автоматически завершает задачу.
Нужно начать заново, вернуться к 1

Снимите зажимы с пускового устройства
перед следующим запуском

4

После запуска автомобиля

Действуют красные и зеленые огни

Пусковой ток автомобилей на
больше пикового тока пускового устройства

Заменить стартер на другой

Красный свет мигает, зуммер издает короткие гудки

Поздравляем! Автомобиль запущен успешно, пожалуйста, как можно скорее удалите продукт из автомобиля

————————————————- ————————————————— ————————————————— ———

IMGP7278

Как использовать:

————————————————- ————————————————— ————————————————— ———

————————————————- ————————————————— ————————————————— ———

Размер:

Перед доставкой этот продукт дважды проходит 100% профессиональную полную проверку. Ниже мы предлагаем способы быстрого контроля качества.

QA Smart cable Путь:

1. Подключите кабель к пусковому устройству; альтернативные мигающие красные огни и зеленые огни.

2. Подключите красный зажим к черному зажиму напрямую (> 0,5 В в порядке), затем загорится красный свет / прозвенит звуковой сигнал.

3. Результат проверки продукта квалифицирован.

————————————————- ————————————————— ————————————————— ———

* Внимание:

Люди часто используют зажимы, чтобы продемонстрировать функцию зажимов при коротком замыкании. Вышеупомянутый способ быстрого обеспечения качества относится к обеспечению качества готовой продукции.

После однократного подключения положительной клеммы к отрицательной, убедитесь, что следующий ярлык будет через 15-20 с, НЕ отключайте повторно.

————————————————- ————————————————— ————————————————— ———

О НАС:


Shenzhen BR Technology Co., Ltd — глобальный поставщик портативных пусковых устройств для автомобилей в аварийных ситуациях, специализирующийся на исследованиях и разработках, разработке, производстве и продаже устройств для пусковых устройств
.И наш завод по производству аккумуляторов, Herewin, который имеет 12-летний опыт производства аккумуляторов
. Мы используем только литий-полимерные батареи класса А, чтобы обеспечить хорошее качество.

Наши продукты получили сертификаты безопасности CE, FCC и сертификат защиты окружающей среды RoHS.
И в основном экспортируются в Европу, Азию, Северную и Южную Америку и т. Д. Мы ежемесячно посещаем выставки
отечественных и зарубежных. Добро пожаловать, чтобы сделать OEM или стать нашим агентом.

————————————————- ————————————————— ————————————————— ———

,

Зарядка аккумуляторов от порта USB — Battery University

Ознакомьтесь с ограничениями при зарядке аккумулятора с помощью зарядного устройства USB.

Универсальная последовательная шина (USB) была представлена ​​в 1996 году и с тех пор стала одним из наиболее распространенных и удобных интерфейсов для электронных устройств. Compaq, DEC, IBM, Intel, NEC и Nortel внесли свой вклад в разработки с целью упрощения подключения периферийных устройств к ПК, а также обеспечения большей скорости передачи данных, чем это было возможно с более ранними интерфейсами.Порт USB также можно использовать для зарядки личных устройств, но с учетом предельного тока в 500 мА в оригинальной конструкции это могло быть второстепенным.

Типичная сеть USB состоит из хоста, которым часто является ПК, и периферийных устройств, таких как принтер, смартфон или камера. Данные передаются в обоих направлениях, но питание однонаправлено и всегда течет от хоста к устройству. Хост не может получать питание от внешнего источника.

С 5 В и 500 мА для версии USB 1.0 и 2.0 и 900 мА на USB 3.0, USB может заряжать небольшой одноэлементный литий-ионный аккумулятор. Однако существует опасность перегрузки USB-концентратора при подключении слишком большого количества устройств. Зарядка устройства, которое потребляет 500 мА, подключенного вместе с другими нагрузками, превысит ограничение по току порта, что приведет к падению напряжения и возможному сбою системы. Чтобы предотвратить перегрузку, некоторые хосты включают цепи ограничения тока, которые отключают питание при перегрузке.

Оригинальный порт USB может заряжать только небольшую одноэлементную литий-ионную батарею.Зарядка батареи 3,6 В начинается с подачи постоянного тока до пика напряжения 4,20 В / элемент, после чего напряжение достигает пика и ток начинает спадать. (См. BU-409: Зарядка литий-ионных аккумуляторов.) Из-за падения напряжения в кабеле и разъемах, которое составляет около 350 мВ, а также потерь в цепи зарядки, напряжение питания 5 В может быть недостаточно высоким для полной зарядки аккумулятора. , Это небольшая проблема; аккумулятор заряжается только до 70% заряда и обеспечивает немного меньшее время работы, чем при полностью заряженном состоянии.Преимущество: литий-ионный аккумулятор прослужит дольше, если он не будет полностью заряжен.

Стандартные USB-штекеры A и B, как показано на Рисунке 1, имеют четыре контакта и экран. Контакт 1 обеспечивает + 5 В постоянного тока, а контакт 4 образует землю, которая также подключается к экрану. Два более коротких контакта, 2 и 3, помечены D- и D + и несут данные. При зарядке аккумулятора эти контакты не имеют другой функции, кроме согласования тока.

Рис. 1. Конфигурация контактов стандартных USB-разъемов A и B, вид со стороны ответных частей вилок.

Контакт 1 имеет + 5 В постоянного тока (красный провод), а 4 — заземление (черный провод). Корпус подключается к земле и обеспечивает экранирование. Контакт 2 (D-, белый провод) и контакт 3 (D +, зеленый провод) несут данные.


Помимо стандартных конфигураций типа A и типа B с 4 контактами, есть также USB Mini-A, Mini-B, Micro-A и Micro-B, которые включают в себя контактный штырь, позволяющий определить, какой конец кабеля подключен дюйма. Внешний контакт 1 является положительным, а контакт 4 — отрицательным.USB-кабели обычно имеют стандартный тип A на одном конце и тип B, Mini-B или Micro-B на другом. Новый разъем типа C, описанный ниже, имеет 24 контакта и работает по стандарту USB 3.1.


Подача энергии

USB 2.0 с током 500 мА имеет ограничения при зарядке аккумулятора смартфона или планшета большего размера. Продолжение работы смартфона на ярком экране во время зарядки может привести к полной разрядке аккумулятора, так как USB не может удовлетворить их обоих. Для подключения высокоскоростного дисковода требуется более 500 мА, и это может вызвать проблемы с питанием исходного USB-порта.

В 2008 году USB 3.0 решил проблему нехватки электроэнергии, повысив ток до 900 мА. Этот текущий потолок был выбран, чтобы тонкий провод заземления не мешал высокоскоростной передаче данных при полной нагрузке.

Из-за потребности в большей мощности Форум разработчиков USB выпустил в 2007 году спецификацию зарядки аккумулятора, которая обеспечивает более быстрый способ зарядки от хоста USB. Это привело к тому, что выделенный порт зарядного устройства (DCP) служил USB-зарядным устройством, обеспечивая токи 1500 мА и выше при подключении DCP к розетке переменного тока или транспортному средству.Для активации DCP контакты D- и D + внутренне соединены резистором на 200 Ом или меньше. Это отличает DCP от исходных USB-портов, по которым передаются данные. Некоторые продукты Apple ограничивают ток заряда, подключая резисторы разных номиналов к контактам D + и D-.

Для поддержки зарядки и передачи данных при использовании DCP предлагается Y-образный кабель, который подключается к исходному USB-порту для потоковой передачи данных и к порту DCP для удовлетворения потребностей в зарядке. Это кажется логичным решением, но в спецификации соответствия USB указано, что «использование Y-кабеля запрещено на любом периферийном USB-устройстве», что означает, что «если периферийное USB-устройство требует больше энергии, чем допускается спецификацией USB, для которой оно разработано , то он должен быть автономным.«Y-образные кабели и так называемые адаптеры зарядки аксессуаров (ACA) используются без видимых трудностей.

Возникает вопрос: «Могу ли я вызвать повреждение, подключив свое устройство к зарядному устройству USB, которое выдает ток, превышающий 500 мА и 900 мА?» Ответ: нет . Устройство рисует только то, что ему нужно, и не более того. Аналогия — включение лампы или тостера в розетку переменного тока. Лампа требует небольшого тока, в то время как тостер работает на максимум. Увеличение мощности зарядного устройства USB сократит время зарядки.


Спящий режим и зарядка

В большинстве случаев выключение компьютера также приводит к отключению USB. Некоторые ПК оснащены s

.

Отправить ответ

avatar
  Подписаться
Уведомление о
