Точечная сварка своими руками из микроволновки – схема, видео, фото

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения.

В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

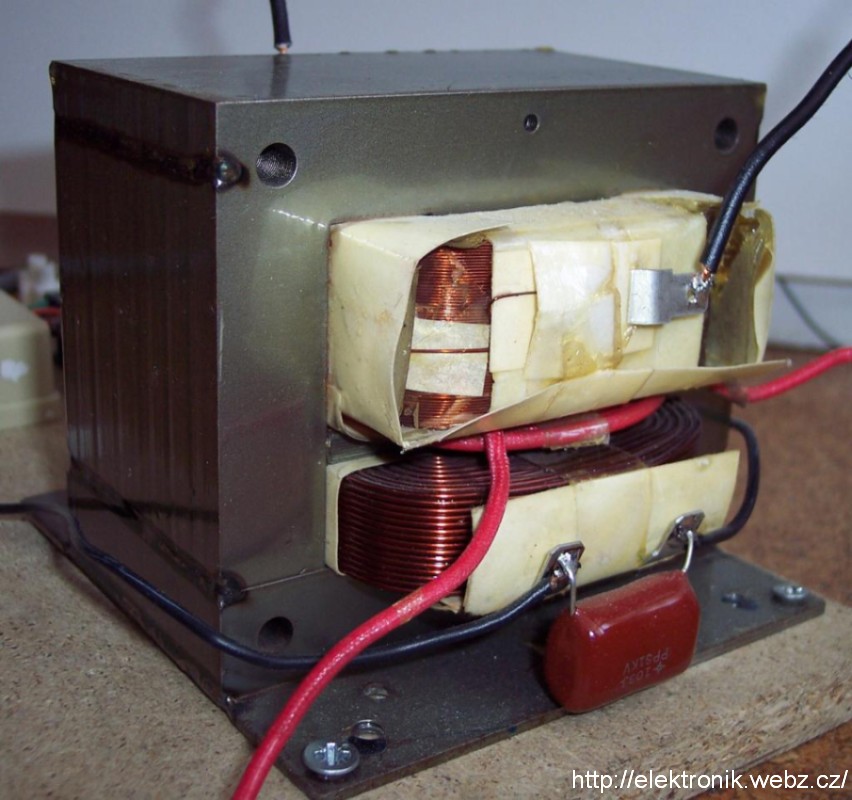

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

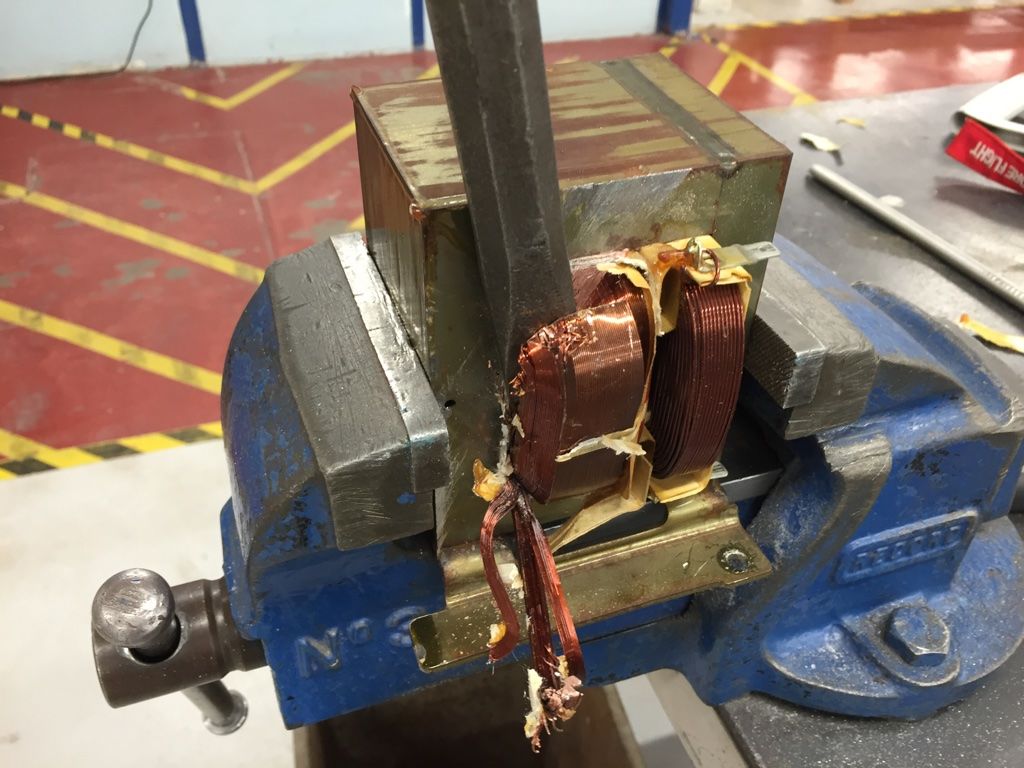

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу.

Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока – не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

показывать то или иное значение напряжения;
не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации.

Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

Точечная сварка из трансформатора микроволновки

Привет всем любителям самоделок.

Для каждого самодельщика, занимающегося электроникой знакомо такое, когда необходимо припаять провода к аккумуляторам типа 18650 провода, обычной пайкой делать этого не советуют, так как можно перегреть аккумулятор, что в крайнем случае может вывести его из строя, а так как второй вариант это точечная сварка, то именно в этой статье я расскажу, как сделать свою самодельную точечную сварку с наименьшими вложениями, главным донором которой станет микроволновка.

Перед тем, как прочитать данную статью, предлагаю ознакомиться с видеороликом, в котором показан весь процесс изготовления самоделки и тесты при различных условиях.

Для того, чтобы сделать точечную сварку своими руками, понадобится:
* Трансформатор от микроволновки
* Медный одножильный провод, сечением, чем толще, тем лучше
* Провод для сварочного аппарата 1 метр
* Пару обжимных наконечников с отверстием
* Два болта с гайкой М10
* Ножовка по металлу
* Дрель, сверло по металлу
* Кнопка от микроволновки
* Провод питания от сети 220В

Вот и все, что нужно для сборки нашей самоделки.

Шаг первый.
Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией.

Разбираем трансформатор. Для данной самоделки необходимо оставить первичную обмотку, вторичную же нужно удалить.

Чтобы не повредить первичную обмотку отпиливаем по сторонам выступающие части вторички при помощи ножовки по металлу. Делаем это аккуратно и следим, чтобы не задеть витки другой обмотки.

После того, как лишние выступающие части обмотки отпилены нужно вытащить и часть, которая находится внутри трансформатора, ее высверливаем при помощи электродрели и сверла по металлу.

Когда обмотка высверлена переходим к ее полному удалению, через проставку из металла выбиваем оставшиеся части обмоток, под конец их уже можно вытаскивать руками.

Шаг второй.
После того, как распотрошили вторичную обмотку трансформатора, убираем металлические шунты, которые находились под обмоткой.

Далее берем провод для сварочного аппарата, сечение должно быть не меньше 16 квадратных см, зачищаем изоляцию на обоих концах и обжимаем наконечники, у кого есть специальное устройство, то лучше делать это при помощи него, я же сделал это обычным молотком.

Шаг третий.
Когда на провод установили клеммы можно продевать его в трансформатор, делаем один или два витка, некоторые мотают полтора, все зависит от того, сколько для этого есть места.

Один конец провода выходит снизу, другой сверху.

Теперь делаем электроды из меди, зачищаем одножильный провод и скручиваем в круг для зажима болтом, такие же действия проделываем со вторым электродом.

Кончики данных электродов нужно заострить, сделать это можно при помощи бокорезов, после чего прикручиваем их на наконечники при помощи болтов с гайкой.

Шаг четвертый.
Далее приступаем к питающему проводу, один из его контактов подсоединяем на вывод первичной обмотки трансформатора, а ко второму подключаем провод от кнопки, который будет прерывать питание.

При нажатии на кнопку, трансформатор будет включаться и приваривать никелевую пластину к аккумулятору 18650, на выходе получилось напряжение почти 1,7 вольт.

Шаг пятый.
В завершении устанавливаем между выходными контактами пластиковую проставку, чтобы не произошло замыкания и приматываем все изолентой.

В дальнейшем все можно доработать и заменить на что-то более эстетичное и функциональное. Электроды располагаем так, чтобы при касании не было перекосов, а зазор между ними оставляем около 3-4 мм.
На этом точечная сварка из микроволновки готова и ее можно протестировать.

Сначала пробуем на обычной пластинке, также проверяем как держится никелевая пластина на аккумуляторах 18650, при сварке образуются точки, но приложив усилие они не выдерживают нагрузки, как для сборки каких-то электрических самоделок, думаю этого достаточно, при необходимости можно увеличить количество витков и само сечение провода, а также заменить электроды на более мощные, так как при таком сечении оказалось, что такого сечения слегка не хватает, откуда и возникают потери мощности.

Всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Точечная сварка из двух трансформаторов от микроволновки

Из 2-х трансформаторов от старой микроволновой печи можно сделать своими руками полезную приспособу для домашней мастерской и гаража — контактную точечную сварку.

Контактная точечная сварка дает возможность работать с самыми разными металлами и их сплавами, что делает ее универсальной в бытовом использовании.

Первым делом демонтируем трансформаторы из корпуса микроволновки. После этого нужно будет аккуратно удалить «родную» вторичную обмотку, не повредив первичную.

Самый простой способ «безболезненно» удалить вторичную обмотку — это обрезать болгаркой выступающие витки.

После этого с помощью электродрели нужно просверлить отверстие внутри трансформатора и вытянуть оставшиеся проводки наружу узкогубцами.

Основные этапы работ

После того как извлекли из трансформатора вторичную обмотку, убираем все лишнее, включая металлические проставки. Должна остаться только вторичная обмотка.

Такую же операцию нужно будет проделать со вторым трансформатором. Потом оба трансформатора мастер сваривает между собой.

Вместо вторичной обмотки на двух трансформаторах автор использует толстый многожильный кабель, который предназначен для сварочного аппарата. Достаточно сделать всего по два витка. Вторичные обмотки подключаются параллельно.

В качестве основания используется кусок швеллера шириной 160 мм. В нем надо просверлить пару отверстий диаметром 8 мм, затем прикручиваем перфорированный профиль. Также к швеллеру надо приварить два уголка с отверстиями.

Далее отрезаем еще один кусок перфорированного профиля и привариваем к нему втулку. Потом крепим его между двумя уголками. Между профилями автор устанавливает пружину.

Сборка точечной сварки

В основании необходимо просверлить четыре отверстия. Затем устанавливаем трансформаторы, предварительно соединив параллельно две первичные обмотки. Делаем все так же, как и со вторичными.

К верхнему трансформатору нужно приклеить деревянный кубик или брусок, к которому прикручиваем выключатель. К нему будет подключается питающий сетевой провод.

На последнем этапе останется лишь заострить концы медных болтов, придав им коническую форму. Болты вставляются в отверстия алюминиевых кабельных наконечников и фиксируются с внутренней стороны перфорированных профилей.

Подробно о том, как сделать своими руками контактную точечную сварку из двух трансформаторов от старой микроволновки, смотрите в видеоролике на нашем сайте.

Оцените запись

[Голосов: 5 Средняя оценка: 4.

8]Мне нравитсяНе нравится

Точечная сварка из микроволновки | Самоделки своими руками

Самоделка из хлама — точечная сварка из трансформатора от микроволновки, фото и подробное описание изготовления самоделки.

Понадобилась точечная сварка для сварки тонкой нержавейки и оцинковки толщиной до 1 мм. Как раз случайно на металоприёмке, нашёлся трансформатор от микроволновки, решил из него сделать сварочный аппарат.

Далее на фото показан подробный процесс изготовления точечной сварки из микроволновки.

Вначале ножовкой по металлу, срезаем с трансформатора, высоковольтную обмотку (ту где тонкий провод) и удаляем ее. Дополнительно я положил прокладки из стеклотекстолита

На вторичную обмотку мотаем полтора витка гибкого провода сечением 70 квадратных миллиметров и напаиваем наконечники.

Теперь закрепляем трансформатор на подходящей подставке — силуминовая крышка от какой то аппаратуры. И из кусочков квадратной трубы и обрезков текстолита делаем стойки для оси подвижного электрода. Ось должна быть изолирована от подставки.

Из круглой железки и двух шестигранников с отверстием, делаем держатель неподвижного электрода.

Крепим его на подставку и закрепляем неподвижный электрод. Вот что у нас получилось.

Делаем рычаг, где будет крепиться подвижный электрод. Ручка-шарик клеится на эпоксидке.

Крепим на место рычаг и подвижный электрод.

Привинчиваем стойки, на которые будет крепиться плата управления. Стойки готовые-от какого то старого блока. К ним крепим так же компьютерный разъем для сетевого шнура.

К двум другим стойкам крепим вентилятор от компьютера.

А на рычаг приделываем кнопку, будет включаться сварочный ток.

Из обрезка текстолита, делается крепление возвратной пружины.

Теперь самое время заняться схемой управления. Слепил ее из того,что было под рукой. Тиристоры на 25 ампер. Схема обеспечивает включение сварочного тока нажатием кнопки и автоматическое отключение после выдержки времени. Выдержка регулируется от 0 до 4 сек.

Вот детали для схемы управления.

Плата готова.

Закрепляем выключатель и переменный резистор с помощью обрезка пластмассы.

Теперь закрепляем плату управления,подключаем весь проводной монтаж и жгутуем его.

Коробку сделал из корпуса от видика, собираем с помощью заклепочника.

Напряжение холостого хода получилось 1.8 вольта. Пробуем сварить два кусочка оцинковки толщиной 1 мм. Качество сварки отличное-точка сварки рвется с мясом по металлу. Выдержка времени была 3 секунды.

Электроды и провод вторички, заметно греются после 10 ка точек, но это если сваривать непрерывно. Для моих применений более чем достаточно.

Первичка и железо трансформатора не греется вообще. Конечно агрегат не для работы на потоке, но мне он уже хорошо помог-сварил им кожухи на два блока управления на заказы.

Автор самоделки: Валентин. г. Тверь. samodelki-n.ru

как сделать сварочный аппарат своими руками по схеме? Самодельные контактные модели из трансформатора

Прочное и надёжное соединение металлических деталей обеспечивается пайкой или сваркой. Пайка не даёт нужной прочности, а широко известная электродуговая сварка имеет ряд недостатков. В первую очередь — с её помощью очень трудно соединять тонкостенные детали.

«Точечная сварка» отличается от дуговой тем, что свариваемые детали нагреваются непосредственным пропусканием электрического тока. Для этого они плотно сжимаются между остроконечными электродами, через которые пропускается короткий, но мощный импульс тока.

Такой способ обеспечивает моментальный нагрев непосредственно в точке соединения. Окружающий материал при этом не только не плавится, но даже не перегревается. Это позволяет соединять тонкостенные трубы, штампованные детали и даже тонкие металлические ленты.

Можно ли сделать аппарат контактной сварки своими руками? Оказывается — да, и это не слишком сложно. Можно даже собрать сварочный аппарат по готовой схеме, используя детали от старой микроволновой печи.

Особенности изготовления

Для того чтобы обеспечить должный нагрев в точке сварного соединения, требуется пропустить через детали мощный импульс электрического тока.

Особенностью точечной сварки является то, что требуемое напряжение на электродах невелико — всего лишь 2-5 В.

Но для нагрева по-прежнему необходима значительная мощность. Типичными значениями для аппаратов точечной сварки является требование к мощности тока не менее 1.5-2 кВт. Это обеспечивается особым трансформатором, способным выдавать при небольшом напряжении очень большой ток. Такие трансформаторы трудно купить в готовом виде, и стоят они дорого.

Однако трансформаторы подходящей мощности уже применяются в бытовой технике. Например, типичный трансформатор из старой микроволновки способен отдавать мощность от 2 до 3 кВт. Надо лишь заменить его вторичную обмотку.

Технология

В микроволновой печи мощный трансформатор служит для конвертации напряжения бытовой сети 220 В в повышенное напряжение для питания лампового генератора микроволн (магнетрона). Его вторичная обмотка содержит очень много витков тонкого провода и для целей точечной сварки совсем не подходит. Чтобы на базе такой детали сделать своими руками сварочный аппарат, надо всего лишь заменить вторичную обмотку и собрать самодельную схему регулирования мощности тока.

Перед тем как извлечь трансформатор из микроволновки, списанной на запчасти, убедитесь, что печка не включалась в розетку на протяжении хотя бы последних 4-6 часов. Даже если печь неисправна, на некоторых внутренних деталях может сохраниться опасное для жизни напряжение.

После извлечения хочется проверить, исправен ли сам трансформатор. Ведь печь могла выйти из строя по самым разным причинам — поломка модуля управления, неисправность магнетрона, отказ контрольных цепей.

Однако выполнять такую проверку до переделки трансформатора ни в коем случае не следует!

Трансформатор питания магнетрона по конструкции должен обеспечивать питание магнетрона высоковольтным напряжением. Такой ток может при нечаянном включении поразить неосторожного мастера даже на расстоянии десятка сантиметров. Поэтому отложите проверку до лучших времён.

Внимательно рассмотрев трансформатор от микроволновки, мы увидим, что его обмотки ясно разделены на две секции. «Первичная» обмотка, которая подключается в сеть 220 В, намотана более толстым проводом и имеет в несколько раз меньшее количество витков, чем «вторичная», выполненная совсем тонким проводником.

Высоковольтная вторичная обмотка нам совершенно не нужна, её следует удалить. В зависимости от конструкции конкретного трансформатора, можно попробовать обойтись без разборки магнитопровода. В этом случае ненужный провод просто спиливается ножовкой по металлу, затем его остатки вынимаются из окон сердечника.

Спиливая вторичную обмотку, будьте аккуратны и ни в коем случае не повредите первичную. Если остатки вторичной обмотки не удаётся извлечь из окон руками, можно с помощью дрели их аккуратно высверлить сверлом по металлу.

Трансформаторы некоторых конструкций не позволяют просто спилить одну из обмоток. Такие приборы приходится разбирать.

Если присмотреться к трансформатору, можно увидеть, что две половинки его магнитопровода соединены сваркой (или пайкой твёрдым сплавом).

Для разборки такого трансформатора соединительный шов аккуратно спиливают ножовкой по металлу или «болгаркой». После того как швы разойдутся, трансформатор можно разобрать на две части и спокойно извлечь ненужную «тонкую» обмотку.

Обратите внимание, что между двумя секциями обмоток также расположены тонкие металлические пластинки. Это так называемые «магнитные шунты». В схеме микроволновой печи они важны, но для сварочного трансформатора скорее вредны, их также следует выбросить.

Теперь надо изготовить вторичную обмотку заново. Нам требуется создать в трансформаторе всего 2 или 3 витка провода. Но провод должен быть настолько толстым, насколько это возможно. Обычно используют толстые «сварочные» провода в резиновой изоляции, которые можно купить в специализированных магазинах.

Желательно, чтобы провод занял всё доступное пространство в окне трансформатора. Если провод почти подходит, но мешает изоляция — от неё можно избавиться, заменив плотной обмоткой, качественной изолентой или лакотканью. Напряжение на вторичной обмотке очень мало (несколько вольт), поэтому пары слоёв лакоткани вполне достаточно.

Наматывая первичную обмотку, учтите, что толстый провод лучше безо всяких соединений протянуть непосредственно к сварочным электродам.

Поэтому, если толстого провода мало, можно выполнить вторичную обмотку из нескольких проводов меньшего сечения, которые будут соединены параллельно.

Если в процессе модернизации магнитопровод трансформатора пришлось разбирать, после намотки обмотки его надо прочно соединить. Для этого лучше воспользоваться эпоксидными композитами. Обезжирьте поверхности, по которым стыкуется магнитопровод, и промажьте подготовленным клеевым составом. Плотно соединив детали, дайте клею полимеризоваться (24 часа).

Если нужно сваривать детали из толстого материала (несколько миллиметров), нужно обеспечить повышенное напряжение на электродах и большую мощность. Такой сварочный аппарат мы сделаем из двух одинаковых трансформаторов от микроволновки. Вторичные обмотки трансформаторов соединяются последовательно. Это обеспечит вдвое большее напряжение на сварочных контактах при сохранении прежней силы тока.

Сложность может вызвать соединение первичных обмоток. Обе они питаются равным напряжением 220 В, поэтому соединяются параллельно. Но оказывается важна «фазировка» обмоток, то есть правильность соединения их «начала» и «конца».

Правильность фазировки легко проверить, собрав схему в виде макета. Включив собранный аппарат, проверяем напряжение на соединённых последовательно вторичных обмотках. При правильной фазировке напряжение окажется вдвое выше, чем на каждом отдельном трансформаторе.

В случае ошибки напряжение будет очень мало — тогда достаточно переключить провода первичной обмотки одного из трансформаторов.

Важной деталью сварочного аппарата является блок управления. При подаче тока нельзя допустить перегрева деталей, это вызовет их прожог. В то же время слишком слабый импульс не обеспечит необходимого нагрева точек соединения, и детали развалятся.

Простейшее регулирование можно обеспечить примитивным управлением с помощью педали, включающей и отключающей аппарат. Такая схема крайне проста, но требует от сварщика изрядных навыков и интуиции.

Разновидностью схемы с контактным управлением является модуль, в котором примитивная электронная схема обеспечивает необходимую длительность импульса. Нужный интервал задаётся простым поворотом ручки регулятора. Педаль по-прежнему нужна, но она лишь запускает процесс сварки, а прерывание тока осуществляется автоматикой.

Лучше всего собрать блок управления по схеме с микроконтроллером, который будет точно отсчитывать длительность подаваемого импульса. Обычно блоки для регулировки используют подсчёт полупериодов частоты питающего напряжения, пропускаемого через сварочный трансформатор. Такие модули доступны в готовом виде. Современные производители предлагают широкий ассортимент блоков управления для аппаратов контактной сварки по доступным ценам.

Если мы делаем управляющий контроллер по самодельной схеме, при проектировании обязательно следует учесть, что мощные трансформаторы являются индуктивной нагрузкой. При применении в качестве ключа управления электромагнитного реле следует выбирать детали с большим запасом по току и обязательно шунтировать контакты реле диодом.

Лучше всего применять в качестве ключа «твердотельные реле». Это готовые схемы на основе симисторов, способные управлять мощной индуктивной нагрузкой.

Большинство реле такого типа хорошо согласуются с микропроцессорными компонентами.

Для питания блока управления требуется отдельный источник, обеспечивающий небольшое (9-12 В), но очень стабильное напряжение. Сам по себе сварочный аппарат является источником сильных помех, способных помешать работе микроконтроллера. В то же время, простейшие схемы модулей управления «ориентируются» в работе на синусоиду напряжения, питающего сварочный аппарат.

Несмотря на то что есть соблазн использовать для питания блока управления высокочастотный ШИМ-контроллер, делать этого не следует. Лучше подобрать любой подходящий блок питания устаревшей конструкции (например, старое зарядное устройство для телефона).

Аппарат контактной сварки, собранный своими руками, окажется незаменим для соединения в батарею элементарных литиевых аккумуляторов. Чтобы обеспечить хорошую отдачу тока, аккумуляторы в батарее должны соединяться проводниками как можно меньшего сопротивления. Ячейки с подпружиненными ламелями не обеспечивают качественного контакта.

В промышленности аккумуляторы соединяют тонкой никелевой лентой. Для того чтобы надёжно присоединить ленту к элементу питания, применяют аппараты точечной сварки.

Контактная сварка обеспечивает надёжное электрическое соединение деталей и высокую механическую прочность.

При соединении методом точечной сварки мы не можем зажать детали между электродов. Вместо этого прикладывают пару электродов аппарата контактной сварки с одной стороны ленты на небольшом расстоянии друг от друга. Если лента при этом хорошо прижата к торцу аккумулятора, после прохождения импульса тока две точки непосредственно под электродами оказываются надёжно приваренными к элементу питания.

Как усовершенствовать?

При разработке аппаратов для контактной сварки главная трудность, с которой сталкиваются мастера — конструкция сварочных электродов. Механизм держателя должен обеспечить не только сильный, но стабильный по силе прижим электродов к свариваемым деталям.

В случае сварки листовых материалов и компактных деталей равномерность обеспечивается тем, что сварочные контакты располагаются напротив друг в друга в приспособлении, напоминающем клещи. Такая конструкция гарантирует, что электроды находятся точно напротив друг друга и сдавливают детали с обеих сторон с равной силой.

Труднее обеспечить прижим при доступе к деталям только с одной стороны. Например, иначе просто невозможно приварить никелевую ленту к аккумуляторам при сборке литиевой батареи. Пропускать сильный сварочный ток непосредственно через элемент означает – испортить аккумулятор.

Приходится конструировать сварочные клещи, по конструкции похожие на пинцет. При этом два мощных электрода расположены в непосредственной близости друг от друга и закреплены в одной рукоятке.

Импульс тока проходит через две близко расположенные точки, почти не нагревая нижнюю деталь, но обеспечивая надёжное расплавление верхнего материала в месте контакта.

Такие держатели следует выполнять с подпружиненным креплением обоих электродов. Самостоятельное изготовление пружинного держателя дело хлопотное — но сейчас можно приобрести готовые держатели и комплекты электродов для односторонней контактной сварки.

Хорошим усовершенствованием будет также возможность замены типа сварочных электродов прямо в процессе работы. Для этого соединение с трансформатором выполняют разъёмным, в виде винтовых или штепсельных соединений. Так как в процессе сварки по контактам проходит очень большой ток, лучше устроить разъёмный контакт в виде медного винта и медных клемм сварочных электродов, скрепляемых медной гайкой. Впрочем, есть готовые штепсельные соединители, специально сконструированные для использования в сварочных аппаратах.

Как сделать сварочный аппарат из микроволновки, смотрите далее.

Как своими руками сделать точечную сварку из микроволновки – простая схема

При выполнении различных ремонтных работ иногда возникает необходимость надёжно скрепить между собой тонкие металлические листы или их фрагменты. Идеальным вариантом в этом случае является применение электрической контактной точечной сварки.

В отличие от аппаратов, предназначенных для ручной электродуговой сварки, которые давно стали привычными атрибутами домашних мастерских, приспособления для контактной точечной сварки встречаются гораздо реже.

Простая схема

Что же делать, если аппарата для точечной контактной сварки нет? Работу выполнить необходимо, а применение других технологий представляется менее желательным.

Разумеется, устройство точечной сварки можно купить в магазине или взять напрокат. Для тех же, кто привык всё делать своими руками, и при этом не прочь существенно сэкономить средства, вполне доступна для изготовления самодельная точечная сварка.

Схема аппарата точечной сварки очень проста. Основу устройства составляет силовой понижающий трансформатор, первичная обмотка которого предназначена для включения в сеть питания 220 вольт.

Вторичная обмотка должна быть выполнена проводом или шиной большого сечения, так как кратковременное значение тока при контактной сварке может достигать 1000 ампер и более. Количество витков вторичной обмотки подбирается таким, чтобы напряжение холостого хода трансформатора составляло 2 – 4 вольта.

Для осуществления точечной сварки, мощность трансформатора должна быть не менее 700 ватт. Это достаточно мощный прибор, имеющий высокую стоимость. Оказывается, существует выход из этой ситуации. Трансформаторы подходящей для точечной сварки мощности установлены в обычных микроволновках.

Трансформатор в микроволновке служит источником питания цепей магнетрона и имеет три обмотки. Первичная обмотка подключается к сети 220 вольт.

Вторичная повышающая обмотка создаёт напряжение около 4 киловольт и питает анодные цепи магнетрона, вторичная понижающая обмотка, состоящая всего из нескольких витков питает цепи накала магнетрона.

Определение ненужной обмотки

Микроволновки редко выходят из строя по причинам, связанным с трансформатором. В тех же случаях, когда неисправность микроволновки кроется в трансформаторе, чаще всего повреждённой оказывается высоковольтная катушка.

А поскольку, как будет показано ниже, для того, чтобы сделать сварку из микроволновки, понадобится только стальной сердечник (магнитопровод) и первичная обмотка, то практически любая неработающая печь СВЧ (она же микроволновка) может служить источником нужной детали для точечной сварки.

Теперь необходимо своими руками доработать добытый трансформатор микроволновки. Для начала определяют, какая катушка понадобится для изготовления точечной сварки, а какую следует удалить.

Магнитопровод трансформатора микроволновки имеет Ш-образную форму, обмотки расположены на среднем стержне, одна над другой. Нужную первичную обмотку обнаружить легко – она намотана самым толстым проводом.

Вторичная высоковольтная обмотка трансформатора микроволновки выполнена более тонким проводом и имеет гораздо больше витков. Эту обмотку, а также ту, что состоит из нескольких витков и питает нить накала, следует удалить.

Как проводить демонтаж

Удалить ненужные части можно двумя путями:

разобрать магнитопровод, снять со среднего стержня катушку с ненужными обмотками и вновь собрать магнитопровод;
срезать выступающую часть лишних обмоток, затем удалить их остатки.

Сборка стальных сердечников трансформаторов микроволновок на заводе производится путем приваривания набора из пластин прямоугольной формы к набору из пластин, имеющих Ш – образную форму после установки катушек с обмотками.

Для разборки сердечника нужно аккуратно сточить наружную часть сварного шва с одной стороны с помощью болгарки. В образовавшуюся щель вставить тонкое зубило или отвёртку, лёгким постукиванием молотка расширить проём и руками поднять стержень сердечника.

После этого открывается доступ к обмоткам. Вытаскиваем ненужные катушки и устанавливаем стержень на место. При отсутствии сварки, закрепить его можно эпоксидным клеем.

Второй способ позволяет выполнить работу более аккуратно. Лучше всего воспользоваться ручной ножовкой по металлу. Расположив её полотно параллельно пластинам сердечника, и отступив от них 1 – 2 миллиметра, нужно выпилить вторичную обмотку трансформатора, стараясь при этом не повредить сам сердечник и первичную обмотку.

После того как пропил будет сделан до конца, остатки обмотки можно удалить. Этот способ позволяет оставить нетронутым сварное соединение сердечника.

Удалив высоковольтную и накальную обмотку, следует также вытащить магнитные шунты, находящиеся между катушками первичной и вторичной обмоток.

Они представляют собой набор стальных пластин, завёрнутых в бумагу. Для работы аппарата точечной сварки они не потребуются.

Изготовление вторичной обмотки

Теперь трансформатор из микроволновки для точечной сварки почти готов, осталось только изготовить вторичную обмотку. Для этой цели подойдёт медный многожильный проводник большого сечения, например, отрезок сварочного кабеля.

Главное, чтобы выбранный кабель прошёл в окно магнитопровода. Наматывают два витка выбранным проводником на месте удалённой вторичной обмотки. Теперь можно провести первое испытание сделанного своими руками трансформатора из микроволновки для точечной сварки.

Концы кабеля зачищают от изоляции. Соблюдая правила безопасности, подключают трансформатор микроволновки в сеть 220 вольт. С помощью вольтметра измеряют напряжение на вторичных выводах (то есть, на выводах сварочного кабеля).

Если напряжение находится в пределах 2 – 4 вольта, всё в порядке. После этого проверяют работу трансформатора в режиме точечной сварки, то есть, в режиме короткого замыкания.

Для проверки рабочим током будущего аппарата точечной сварки из трансформатора микроволновки, зачищенные концы сварочного кабеля надёжно соединяют между собой, используя болтовое соединение.

Охватывают вторичный проводник токоизмерительными клещами и кратковременно включают трансформатор. По индикатору токоизмерительных клещей отслеживают значение тока короткого замыкания. Если его величина около 500 ампер и выше, значит, всё сделано правильно.

Сборка аппарата

Для того чтобы аппаратом точечной сварки, сделанным из микроволновки, можно было пользоваться, его необходимо снабдить рычагом для зажима заготовок, контактными точечными электродами и выключателем.

Рычаг, обеспечивающий точечное сжатие заготовок, а также корпус для трансформатора, можно изготовить из дерева. На концах плеч рычага располагаются электроды из толстых медных прутков. К электродам надёжным болтовым подключают выводы сварочного кабеля. В удобном, легкодоступном месте располагают выключатель.

Теперь сделанная своими руками точечная сварка из микроволновки, готова к работе. Свариваемые заготовки помещают между электродами, зажимают их рычагом и включают ток. Так происходит сваривание.

Сварочный аппарат из микроволновки своими руками: использование трансформатора СВЧ

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

Извлечение трансформатора

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают провод для сварочного аппарата опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

у него присутствует кнопка включения и выключения;
на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Важные дополнительные устройства

Для получения хорошего шва процессом следует умело управлять. Система включения сварочного аппарата может быть использована от старого системного блока.

Для удобства при работе потребуются хорошие рычаги оптимальной длины, которые помогут удерживать деталь и прижать ее. Нетрудно смонтировать самому рычажный механизм на винтах.

Если он будет размещен на самом рычаге, у мастера появится возможность дополнительных манипуляций, освободится вторая рука при работе со сварочным аппаратом.

Для домашней сварки достаточны не очень большие прижимные усилия. Для толстой листовой стали сварочный аппарат, сделанный своими руками, не подойдет по многим причинам. В частности, возможностей трансформаторов из микроволновки для этого не хватит.

Если нужно провести сварку в нескольких точках, вполне достаточно рычага, имеющего длину около 60 см. Это позволит сэкономить физическую нагрузку мастера. Давление на рабочую точку будет в 10 раз больше, чем сила прилагаемая сварщиком.

Для обеспечения статичного положения аппарата из микроволновки, нужно с помощью струбцин накрепко зафиксировать его на рабочей поверхности.

Хорошее сваривание происходит при контакте электродов с рабочей деталью строго определенное время, которое можно при наличии опыта определить зрительно. Если на опыт полагаться не приходится, имеет смысл смонтировать специальное реле.

Во время всего периода работы сварочный аппарат, сделанный из микроволновки, должен хорошо охлаждаться одним или несколькими вентиляторами. Помимо этого всегда полезно делать паузы в работе, позволяющие охладиться оборудованию и отдохнуть мастеру.

Сварщик для точечной сварки своими руками

Я разработал аппарат для точечной сварки D.I.Y, потому что мне нужен был специальный аппарат для точечной сварки для сборки моего солнечного велосипеда Maxun One. Оказалось, что установку для точечной сварки строят многие люди по всему миру, поэтому я опубликовал здесь весь проект здания.

Плата контроллера точечной сварки

Поскольку собрать электронику было непросто, я сделал плату контроллера для точечной сварки, которая продается вместе с некоторыми другими деталями.

Характеристики аппарата для точечной сварки

Аппарат для точной точечной сварки — одно из немногих устройств, где собрать самому дешевле, чем купить.Уже опубликовано много самодельных точечных сварочных аппаратов, у этого есть некоторые уникальные особенности:

Может использоваться в двух сварочных операциях: в противоположной и в последовательной конфигурации.
Конструкция очень проста.
Точная регулировка силы электрода.
Имеет прочный электрододержатель, состоящий из зажима заземления радиатора.
Микроконтроллер Arduino используется для точной установки времени сварки.
Создает двойной импульс, улучшающий зажим.
Ток можно уменьшить для сварки чувствительных деталей.

Сварщик для точечной сварки своими руками, конструкция очень проста (старое изображение без контроллера)

Техника безопасности при ремонте микроволновой печи

Работать с микроволновой печью чрезвычайно опасно. Обычно НЕ переживет высокое напряжение, доступной мощности более 1000 Вт достаточно, чтобы убить вас мгновенно, как электрический стул. Пожалуйста, прочтите сначала эту статью.

Конфигурация серии точечной сварки

Сварочный аппарат для резистивной точечной сварки самодельным аккумулятором с корпусом Держатели сплошных электродов

Аппарат точечной сварки оппозитной конфигурации

Аппарат для точечной сварки в оппозитной конфигурации Аппарат для точечной сварки в оппозитной конфигурации Держатели сплошных электродов

Высокое напряжение!

Обратите внимание: плата напрямую подключена к электросети, безопасна только низковольтная часть. Использование на свой страх и риск .

вопросов

Если у вас есть вопросы, задайте их на сайте Instructables.com.

Электрические характеристики

Сварочный ток: 1100A или 400A
Открытое напряжение: 2,6 В
Сетевой ток во время сварочного импульса: 14A
Ток покоя: 1,6 А

Максимальная толщина сварки

Легкие переносные пистолеты для точечной сварки имеют сварочный ток не менее 4000 А, что позволяет сваривать 2 листа низкоуглеродистой стали толщиной 1 мм.Аппарат для точечной сварки DIY просто выдает 1100 А, что отлично подходит для сварки небольших электронных деталей. Хотя я видел, что люди сваривали листы 2 x 0,75 мм с помощью таких точечных сварочных аппаратов.

Параметры сварки вкладки батареи

Приварной язычок батареи

Установки для полос из никелированной стали толщиной 0,15 мм

Чаще всего используются полосы из никелированной стали толщиной 0,15 мм, которые лучше всего свариваются. Возможно, вам придется поэкспериментировать со временем сварки и силой электродов, но начните со следующих значений:

Усилие сварочного электрода 0.4 кг (4N)
Время перед сваркой 50 мс
Пауза 500 мс
Время импульса сварки 100 мс (от 50 до 250 мс)
Диаметр наконечника электрода 1,5 мм
Наружное расстояние между электродами 5 мм

Примечание: стальные полосы с никелевым покрытием дешевле, чем полосы из чистого никеля, и имеют более высокое сопротивление, что облегчает сварку.

Профессиональный сварочный аппарат для аккумуляторных батарей

Примечания к точечной сварке

Конфигурация серии

точечная сварка

Оба электрода находятся на одной стороне.Очень важно, чтобы сила обоих электродов была практически одинаковой; иначе одна сторона будет плохо свариваться.

Точечная сварка противоположной конфигурации

Это наиболее часто используемый; свариваемые детали зажимают между электродами.

Измерение сварочного тока

Сварочный ток можно определить, измерив напряжение на определенном расстоянии сварочного кабеля.
Рассчитайте сварочный ток следующим образом:
I = U * диаметр [мм2] / (0.0175 * длина [м])
Для измерения сварочного тока к сварочному кабелю прикрепляют два провода на расстоянии 44,5 см. Напряжение при коротком замыкании 0,34В; поэтому максимальный сварочный ток = 0,34 В * 25 мм2 / (0,0175 * 0,445 м) = 1100 А.

Измерение сварочного тока

Двойной импульс

Двойной импульс улучшает качество сварки. Первый короткий импульс смягчит металл. Второй импульс — это импульс сварки. Во время паузы между двумя импульсами части сближаются и лучше контактируют.

Время сварки

Первый импульс, импульс перед сваркой, составляет 50 мс. Второй импульс, импульс сварки, можно установить поворотным переключателем с шагом 50 мс. Я обнаружил, что время сварки от 50 до 250 мс во многих случаях работает нормально.

Снижение сварочного тока

Сварочный ток 1100 А может быть слишком большим, поэтому рекомендуется уменьшить ток. Проволочный резистор мощностью 50 Вт и сопротивлением 27 Ом, включенный последовательно с сетью, снижает сварочный ток примерно до 400 А. Обратите внимание, что резистор перегружен на 120%, но импульсная перегрузка проволочного резистора WH50 позволяет это.

Обогреватель или фен в качестве силового сопротивления

Чтобы определить, какое сопротивление необходимо для получения определенного сварочного тока, я взял в качестве резисторов нагреватель и фен. Их можно комбинировать последовательно или параллельно, чтобы получить желаемое сопротивление.

Конструкция аппарата точечной сварки

Панель фанерная

Все детали смонтированы на фанерной панели опалубки толщиной 15 мм и размером 15 см x 18 см. Обратите внимание, что плата питания является старым прототипом и заменена новой печатной платой для точечной сварки.

Сварочный аппарат для резистивной точечной сварки с защитным вкладышем для самостоятельной сборки
Трансформатор для микроволновой печи

Попробуйте вытащить из неисправной СВЧ трансформатор мощностью 800Вт … 1100Вт, чем выше, тем лучше. Обратите внимание, что в некоторых микроволновых печах высокой мощности для экономии веса вместо трансформатора используется электронный высоковольтный инвертор, их нельзя использовать:

Высоковольтный силовой модуль для микроволновой печи Panasonic

Выпилите с одной стороны вторичную обмотку пилой по металлу. Затем вытолкните обмотку из сердечника с помощью специального деревянного бруска и большого молотка.Магнитный шунт между первичной и вторичной обмотками ограничивает ток и должен быть удален:

Удалите магнитный шунт.

Используйте 3 вторичные обмотки. Их можно склеить полиуретановым клеем, смочить, чтобы он вспенился.

Снятие вторичной обмотки с трансформатора микроволновой печи Снятие вторичной обмотки с трансформатора микроволновой печи

Плечи электроды

Два электродных плеча изготовлены из U-образного алюминиевого профиля шириной 20 мм.

Электроды суставов

Установите руки вместе с помощью болта с буртиком 4 мм:

Болт с буртиком 4мм

Два алюминиевых шарнира рычага и болт с буртиком должны быть изолированы друг от друга во избежание короткого замыкания.Следовательно, отверстие под болт в правом шарнире алюминиевого рычага на 2 мм больше диаметра болта, то есть на 6 мм. Изоляция между соединениями рычагов создается эпоксидными печатными платами размером 80 x 20 мм и 16 x 20 мм.
Трение между рычагами должно быть очень низким; это создается эпоксидной доской между ними. Также между левым рычагом и фанерной панелью помещается эпоксидная плита 80 x 20 мм вместе с алюминиевой пластиной 80 x 20 мм. Затяните болт так, чтобы трение было небольшим, но зазор не был слишком большим.

Соединение электродных рычагов Соединение электродных рычагов Соединение электродных рычагов Соединение электродных рычагов

Электрододержатель

Держатели электродов изготовлены из прямоугольного латунного заземляющего зажима шириной 20 мм. К сожалению, их в большинстве стран не достать, я их продаю ЗДЕСЬ. Просверлите в середине отверстие диаметром 4 мм для крепежного винта. Увеличьте отверстие для сварочного кабеля до 7 мм.

Зажим заземления радиатора

Эта клемма заземления доступна не во всех странах.Но на eBay есть хорошие альтернативы; поиск по «Терминальная шина заземления».

Сварочный кабель

Используйте гибкий сварочный кабель 3AWG / 25 мм ² длиной 140 см, это позволяет использовать 3 витка. Я проверил, дает ли более толстый кабель более высокий сварочный ток, но это не так. Сварочный ток ограничивается самим трансформатором.
Поскольку сила электрода имеет решающее значение, сварочные рычаги должны иметь возможность свободно перемещаться, не ограничиваясь жесткостью кабелей.Поэтому кабели имеют большой изгиб. Не используйте сплошной кабель, сварочный кабель гибкий и будет стоить около 15 долларов за м.

Электроды для точечной сварки

Важно использовать стержень из чистой меди. Нет латуни или электрического провода, мягко отожженного. Используйте квадратную планку того же размера, что и прорезь держателя электрода, или подпилите планку до нужного размера. Я использую наконечник диаметром 1,5 мм. Для простоты вы можете подпилить кончик электрода квадратной формы вместо круглой. Подходящие медные прутки продаю ЗДЕСЬ.

Электроды для точечной сварки Держатель электрода для точечной сварки
Периодически очищайте концы сварочных электродов наждачной бумагой.

Пружинные зажимы

Сила электрода является столь же важным параметром, как и другие параметры сварки, такие как сварочный ток и время импульса. Здесь мы используем два небольших пружинных зажима. Отрегулируйте усилие электрода, изменив положение пружинного зажима, и измерьте усилие с помощью кухонных весов:

Регулировка усилия сварочного электрода

Полностью вдавите новые пружинные зажимы пару раз.Вы можете изменить усилие зажима, согнув пружину. См. Здесь, как повторно установить пружинный зажим:

Снова установите пружинный зажим

Рычаг управления

Я использовал нейлоновую пластину толщиной 5 мм, которую распил лобзиком. Могут использоваться и другие пластмассовые материалы, но алюминий может издавать звуковой сигнал.

Рычаг управления

Корпус

Корпус из полистирола толщиной 2мм:

Сделай сам, вкладка батареи, резистивная точечная сварка с корпусом

Сделай сам, точечная сварка

Сделай сам Кремона, август 2018.
Вернуться на главную страницу.

Привет,
это краткий обзор с некоторыми замечаниями о том, как сделать точечный сварочный аппарат из СВЧ трансформаторы (ТО).
Ничего нового по сравнению с другими онлайн-учебниками, за исключением того, что в нем есть:

Две параллельные MOT для большей мощности;
A твердотельное реле для синхронизации, для простоты управляется Arduino.

Вот шторм:

ВНИМАНИЕ! Этот проект имеет дело с высоким и средним напряжением.Это опасно и небезопасно. Я никоим образом не отвечаю за любой ущерб, который вы можете причинить (даже самому себе).

Введение

Есть много-много учебных пособий по точечной сварке. В основном люди используют трансформаторы для микроволновых печей (ТО), снимая высокое напряжение. вторичный и заменив его всего за несколько оборотов. Я использую два параллельно включенных МОЛ для увеличения выходного тока.
Этого достаточно для простого сварочного аппарата, однако кое-что интересное — это возможность контролировать время сварки.Кроме того, люди говорят, что короткий импульс перед сваркой размягчает материал и, таким образом, создает лучший электрический контакт (он же лучшая сварка). В моем случае я использую arduino для реализации простого контроллера времени. В любом случае, контроллер можно обойти с помощью переключателя, чтобы включить точечную сварку в прямой режим.

Трансформаторы

Вот изображение двух трансформаторов для микроволновой печи (MOT), полученное из микроволновой печи.
Будьте осторожны, микроволновые печи — очень опасные предметы. Там есть высоковольтный конденсатор, сохраняющий высокое напряжение долгое время после того, как духовка была отключена. отключенные и опасные химикаты в магнетроне.Люди говорят, что сделают тебя слепым.

ТО наверху все еще нуждается в доработке. Вторичная обмотка высокого напряжения (более тонкий провод, намного больше витков) должна быть отключена и заменены на несколько витков толстого провода. Магнитные шунты следует удалить. Магнитные шунты снижают эффективную мощность трансформатора, так как они замыкают накоротко. часть магнитного потока. Вторичные заменены на 3 витка толстого провода (в моем случае я использовал два провода в параллельно, чтобы иметь большую секцию, поэтому вы увидите 6 витков вместо 3).

Электроды

Электроды обычно делают из меди (а не из латуни, люди говорят, что она прилипнет во время сварки). Я нашел несколько медных заклепок с большим сечением, они работают нормально. Два коротких держателя импровизированно удерживают электроды, а несколько пружин удерживают их в открытом положении.

Подключите электроды, добавьте переключатель и все смонтируйте. Трансформаторы необходимо подключить параллельно (обратите внимание на фазу !!), примерно так:

На этом этапе базовый сварочный аппарат готов и уже может работать. Измеренное напряжение между электродами составляет 2,72 В переменного тока.
В следующем разделе я создам контроллер для настройки времени сварки.

Контроллер (электроника)

Трансформаторы могут управляться напрямую от сети 220В (прямой режим) или через таймер. Решил использовать Arduino в качестве таймера, управляя дешевым твердотельным реле (их 3 с ebay, всего за 5 евро). Твердотельные реле включают (обычно) демпфер, что очень важно при высокой индуктивности. приложения (например, трансформаторы !!) Обычные реле могут залипнуть при резком прерывании высоких токов.Пока дешевое твердотельное реле работает нормально.
Идея твердотельного реле на самом деле очень проста: вы подаете небольшое напряжение на вход (в моем случае непосредственно на выходной контакт Arduino) и выход становится замкнутой цепью для переменного (220В) напряжения.

Схема для Arduino выглядит примерно так (извините, я знаю, что грубовато ..) В любом случае, полезно добавить еще один переключатель, чтобы можно было обойти твердотельное реле и сварочный аппарат можно использовать в прямом режиме, как показано выше.Сборка ТО обсуждалась на предыдущем снимке.

Три подстроечных резистора — просто делители напряжения (470k должно работать отлично). Рычаг переключателя имеет три положения (центр отключен) и обсуждается в программе. При нажатии другой кнопки начинается сварка.

Простая программа Arduino в цикле выполняет следующие действия:

Проверить состояние маленького рычажного переключателя;
Переключатель IF находится в первом положении, затем выполняется автоматическая сварка (время регулируется) при нажатии кнопки;
Переключатель IF находится во втором положении, установите время предварительной сварки, паузы и времени сварки с помощью трех триммеры;
Если переключатель находится в третьем положении (ручной режим), затем проверьте состояние кнопки и если он толкается, сваривайте, пока он не освободится.

Я слышал, что вы сказали! Какая ужасная простыня! В любом случае..
Если вам нужно вдохновение, вы можете найти мой сценарий ЗДЕСЬ. Для этого также нужна библиотека LiquidCrystal_I2C для управления дисплеем.

Хорошо, на этом этапе создайте верхний уровень сварочного аппарата, поместите охлаждающий вентилятор (и металлический сетку на задней панели, чтобы воздух мог выходить через ТО) и добавить электронику.

Наконец, нам понадобится панель для триммеров, дисплей и некоторые кнопки.

Вот и все, ребята!

Есть комментарии? Не стесняйтесь писать мне!

Ура,
Стефано

Вернуться на главную страницу.

Сварщик точечной сварки — eLab | hackerspace

Через несколько лет мы увидели интересное видео Гранта Томсона, использующего старый микроволновый трансформатор для плавления некоторых вещей. Нам понравилась эта идея, и, поскольку здесь валяется много старых микроволновок, мы подумали, что было бы круто сделать точечную сварку.

Эти трансформаторы обычно называют MOT (трансформатор для микроволновой печи).Предупреждение: будьте очень осторожны при работе с ТО, они могут генерировать высокое напряжение, которое очень опасно и может убить вас! Поэтому обязательно примите все меры предосторожности и обратите внимание на выполняемую работу.

Идея довольно проста: внутри микроволновых печей есть повышающий трансформатор, который снимает напряжение сети и создает низковольтный выход высокого напряжения для магнетрона, который генерирует микроволны. Этот трансформатор обычно мощный, в нашем случае мы будем использовать «MD-901 EMR-1», который имеет мощность 1500 Вт.

Трансформатор может быть повышающим трансформатором для получения более высоких напряжений или понижающим трансформатором для снижения напряжения. С физической точки зрения это одно и то же, но если мы рассматриваем конкретную катушку в качестве первичной катушки, мы можем проанализировать ее, как в следующем примере.

Следует иметь в виду две формулы (учитывая идеальный трансформатор): первая N1 / N2 = V1 / V2, где N — количество витков в катушке, а V — напряжение. Это означает, что количество витков в катушке прямо пропорционально напряжению в ней.В основном, чем больше витков, тем больше напряжение. Мы можем заметить, что в повышающем трансформаторе количество витков во вторичной катушке (N2) больше, чем в первичной катушке (N1), потому что вторичное напряжение (V2) также выше, чем первичное напряжение (V1), в таком же соотношении.

Другая формула, которую следует запомнить: мощность P = VI, где V — напряжение, а I — ток. Трансформатор имеет одинаковую мощность в первичной и вторичной катушках, поэтому P = V1xI1 = V2xI2, зная напряжение, мы можем рассчитать ток в каждой катушке.

МОТ обычно имеют вторичное выходное напряжение около 2 кВ, так что это значение мы рассмотрели в этом примере.

Теперь для точечной сварки нам нужен ток, поэтому нам нужно модифицировать трансформатор, чтобы получить намного больше ампер! Поскольку мощность постоянна, чтобы увеличить вторичный ток (I2), нам нужно уменьшить вторичное напряжение (V2). Мы знаем, что напряжение напрямую связано с количеством витков, поэтому уменьшив его, мы добьемся своей цели:

Как видите, уменьшив количество поворотов до точки, где вы получите 1.3 В на вторичной обмотке, мы получим вторичный ток более 1000 А! Этого должно хватить, чтобы кое-что расплавить.

Итак, первым шагом является идентификация вторичной катушки МОЛ, мы знаем, что это высокое напряжение, но низкий ток, что означает, что у нее будет больше витков, чем у первичной катушки, и более тонкий провод. Теперь снимем с сердечника:

Это может быть немного сложно … Это немного сложнее, чем кажется. Мы начали с использования плоскогубцев и пилы.

Позже мы перешли на Dremel:

Для создания пространства внутри.

А позже с помощью молотка и металлического стержня, которые помогли:

Затем подключаем новую вторичную катушку. Помните, что эта катушка теперь будет иметь действительно большие токи, согласно нашему предыдущему примеру, она может принимать более 1000 А, так что это означает, что вам понадобится провод большого сечения. Мы использовали кое-какие биты от 16 до 25 мм2 (от 5 до 3 AWG). Этого, кстати, недостаточно, так что не держите его включенным надолго, он сильно нагреется!

От одного до двух оборотов должно хватить, чтобы получить желаемый эффект.Теперь вы можете измерить выходное напряжение, оно должно быть от 1 до 3 В.

Наконец-то пришло время опробовать несколько металлических листов:

Отлично работает! Поскольку напряжение низкое, вы должны обязательно использовать проводящие металлические детали, если на них есть слои краски или что-то, что препятствует протеканию тока, это ничего не даст.

Всегда приятно видеть, как металлические детали становятся ярко-оранжевыми!

Никогда не стареет! Металлов, которые нужно расплавить, всегда больше!

И вот как сделать дешевый точечный сварщик.Я на самом деле построил для него корпус со старыми крышками для настольных компьютеров и медными трубками в качестве рычагов, но у меня не было возможности сделать снимок, пока он не был обновлен до новой конструкции, которая, кстати, скоро будет здесь опубликована. .

Будьте осторожны при эксплуатации ТО, они мощные и опасные, вторичный выход по умолчанию — высокое напряжение. Если вы не знаете, как безопасно работать с высоким напряжением, не пробуйте самостоятельно.

Как создать свой собственный аппарат для точечной сварки из микроволновой печи! — Электроника ESK8 — Форум строителей электрических скейтбордов

Это статья, которую я изначально написал для своего веб-сайта, и подумал, что вам, ребята, будет полезно посмотреть, как я сделал свой точечный сварочный аппарат 18650, на самом деле это довольно просто! http: // www.jackdaviesdesign.com/diy-spot-welder-from-microwave/

Этот проект представляет собой схему того, как построить установку для точечной сварки сопротивлением, используя утилизированные детали от старой микроволновой печи. Я использую его для приваривания никелевых язычков к аккумуляторным элементам 18650, но в зависимости от того, как вы располагаете рычаги, его можно использовать для сварки листового металла и других металлических предметов. Приступим к сварке!

Шаг 1. Спасите микроволновую печь

Краткое предупреждение!

Внутри микроволновки довольно опасно.Большой конденсатор может быть заряжен и может вызвать неприятный или даже смертельный удар, поэтому убедитесь, что вы разрядите его как можно скорее, прикоснувшись к клеммам металлическим стержнем, например отверткой, чтобы разрядить его.

Хорошо, откройте корпус микроволновой печи, чтобы увидеть электронные детали. Разрядите этот конденсатор и приступайте к снятию деталей. Вы должны найти трансформатор, который должен быть очень похож на тот, что изображен на фотографиях. Снимите гайки, и он должен легко выскользнуть.Я спас несколько концевых выключателей, которые мы будем использовать позже, а некоторые кабели удобны для подключения к электросети.

Шаг 2: Снимите вторичную катушку

Мы собираемся перемотать вторичную обмотку трансформатора, так как нам нужно больше ампер и меньше вольт. Первичная обмотка — это то место, где подается сетевое питание, а вторичная обмотка имеет более тонкие проволочные обмотки с присоединенными красными проводами.

Меньшее количество витков провода увеличивает силу тока, но снижает напряжение, а большее количество витков увеличивает напряжение при уменьшении силы тока.Нам не нужна вторичная обмотка, поэтому ее можно снять, отрезав или отшлифуя сварной шов на корпусе трансформатора и выдвинув его. Будьте осторожны, чтобы не повредить первичную катушку, так как мы будем ее хранить.

Шаг 3: Добавьте новую обмотку

Новая обмотка будет обеспечивать ток, необходимый для сварки. Используя действительно толстый кабель, мы можем сократить тысячи витков до пары, которая обеспечит нагрузку в несколько ампер. Необходим толстый кабель, так как сопротивление приведет к его нагреву и расплавлению изоляции, если она будет слишком тонкой.Нехорошо!

Сначала вставляется первичная обмотка, затем 2 шунта с каждой стороны и, наконец, провод низкого калибра (синий кабель) наматывается на пару витков. Не забудьте оставить кабель достаточной длины, который будет прикреплен к сварочным электродам.

Шаг 4: Завершите Трансформатор

Наш сверхмощный трансформатор почти готов. Нам просто нужно приварить верхнюю часть, чтобы запечатать ее. В качестве альтернативы вы можете использовать двухкомпонентную эпоксидную смолу, чтобы наклеить ее.Варианты хороши, выберите тот, который вам удобнее всего.

Шаг 5: Клеммы электродов

Теперь нам нужно прикрепить концы кабеля к медным штырям, которые мы будем использовать для сварки. Я обработал несколько медных клемм, но вы можете использовать несколько медных зажимов из хозяйственного магазина. Я также приложил файл САПР для электродного зажима, который я сделал. Вот и ссылка на Fusion360. http://a360.co/1Loyh2j

Шаг 6: Сварочный рычаг

Я использую его для приваривания никелевых пластин к элементам батареи, поэтому я расположил два сварочных электрода рядом, хотя вы можете легко установить их напротив друг друга, как на традиционной машине.Я спроектировал и вырезал с помощью лазера простой корпус из ДВП для руки, в которой находится переключатель для работы и зажимы электродов.

Шаг 7. Упакуйте его

В трансформатор поступает опасное электричество 230 В, поэтому важно, чтобы он был закрыт. Этот футляр для лазерной резки должен хорошо справиться со своей задачей. Просто убедитесь, что все содержится, так как оно будет выглядеть намного лучше и безопаснее. Бонус!

По проводке все довольно просто.Просто подключите фазу и нейтраль к первичной обмотке трансформатора, используя существующие плоские клеммы, я бы рекомендовал добавить переключатель между одним из силовых кабелей, чтобы упростить включение и выключение. Я вытащил это из микроволновки.

Вот и все, готово! Удачи со своим новым сварочным аппаратом!

Аппарат для точечной сварки

из 2-х трансформаторов СВЧ — Сварочное оборудование

Несколько недель назад я бродил по сети и наткнулся на идею сделать точечный сварочный аппарат из трансформатора для микроволновой печи.Идея казалась забавной, и я приступил к ее реализации. Этим вечером он успешно выполнил хороший сварной шов между двумя кусками из листового металла толщиной 16 грамм. Мне пришлось подержать его около 10 секунд для этого сварного шва, поэтому я думаю, что это, вероятно, предел того, что можно сваривать. Я подключаю каждый трансформатор отдельно, поэтому я ожидаю, что для металлов более легкого калибра я сделаю некоторую комбинацию удерживания нажимного стыка на меньшее время и отключения одного из трансформаторов.

У трансформаторов не было одинаковых обмоток, поэтому я варьировал, сколько витков я наложил на них, чтобы выходные напряжения были близки друг к другу.Один трансформатор имел 2 витка, а другой — 3. Конечное выходное напряжение составляло 2,32 вольта. Мне также пришлось в какой-то момент переключить входные лопаточные клеммы, так как напряжения были не в фазе и компенсировали друг друга. Преимущество микроволновых трансформаторов в том, что в них есть «шунты», которые ограничивают ток и поэтому не дают вам взорвать выключатель, поскольку точечный сварочный аппарат создает то, что фактически является «мертвым коротким замыканием» во время нормальной работы.

Не считая нескольких вещей, которые у меня были под рукой, мои общие расходы составили 30 долларов.Я получил трансформаторы на свалке металлолома. Люди продали на свалке пару сломанных микроволновок, поэтому я открыл ящики и вынул трансформаторы. Все вместе они обошлись мне в 5 долларов. Большая часть моих расходов ушла на круглый медный стержень диаметром 3/8 дюйма для наконечника электрода и тяжелую медную проволоку.

Теперь у меня есть 5 различных способов сварки на выбор, когда я работаю над домашним проектом. У каждого есть свои преимущества и недостатки. Поэтому в зависимости от ситуации я выбираю лучший.

Кузнечная сварка
Дуговая сварка стержнем
Дуговая сварка TIG
Сварка ацетилен / кислородно-газовая смесь
Электрическая контактная точечная сварка

На этом веб-сайте я видел, как использовались два трансформатора. http://home-workshop.com/MOTWelder.htm

MOT точечная сварка с таймером Arduino Control

Заявление об ограничении ответственности: делайте это на свой страх и риск.Трансформаторы для микроволновых печей опасны.

Существует множество учебных пособий, которые покажут вам, как сделать MOT (трансформатор для микроволновой печи) точечной сваркой. Просто погуглите. Вы в основном берете микроволновый трансформатор. Снимите вторичную обмотку (маленький провод) и перемотайте вторичную обмотку большим сечением. Я рекомендую 4 калибра. У вас будет два-три хода. Принцип на первичной обмотке, у вас 120В 15А, а на вторичной обмотке 3-4В и несколько сотен ампер. Ваша цель — сделать достаточно оборотов, чтобы получить 3-4 В.

Если вы просто хотите сварить два металлических куска вместе, вы можете использовать переключатель для включения и выключения питания. Если вы хотите приварить язычок точечной сварки на аккумуляторе, вам нужен очень короткий импульс. Пульс в диапазоне 80-100мс. Просто по-человечески добиться этого последовательно не представляется возможным. Следовательно, вы хотите использовать какой-то таймер. В моем случае я использую Arduino с потенциометром для контроля длительности импульса. Если вы не хотите иметь возможность устанавливать длительность импульса, вам просто понадобится Arduino.В коде можно заранее установить длительность импульса. Если вы хотите изменить длительность импульса, вам просто нужно изменить ее в коде, перекомпилировать и перезагрузить. Это не так элегантно, но идеально, если вы просто хотите приварить батарею точечной сваркой.

После того, как ваш аппарат для точечной сварки будет построен и заработает, вам нужно будет добавить несколько вещей. Во-первых, это от переменного тока до 25А постоянного тока. Вы хотите подключить нейтраль переменного тока от вилки прямо к MOT. Для горячего провода вы подключаете его к клемме переменного тока реле. Другой вывод переменного тока, проложите черный провод к MOT.На терминале постоянного тока вы подключите один к D13, а другой — к земле на вашем Arduino. Вам придется изменить код, чтобы он соответствовал любому adruino, который вы используете.

https://www.amazon.com/gp/product/B0087Z…UTF8&psc=1

Давайте подключим Arduino
. Я подключил GRN и 5 В от Adruino к макетной плате. Потому что эти две вещи будут иметь некоторую связь. Для реле, потенциометра и ЖК-дисплея потребуется GRN и 5V.

ЖК-дисплей https://www.amazon.com / gp / product / B01E4Y … UTF8 & psc = 1
Самая большая проблема с ЖК-дисплеем — это попытка найти адрес. Обязательно приобретите один с портом I2C.
От LCD к Adruino
GRN к GRN
VCC к 5V
SDA к A4
SCL к A5

Pot 10K
Трехконтактный потенциометр. GRN на одном конце и 5V на другом. Средний вывод, выходное напряжение идет на A0 на Adruino.

Ножная педаль https://www.amazon.com/gp/product/B00GWF…UTF8&psc=1
Вы увидите три провода (красный, белый и черный)
Проводка от педали к Adruino
Красный провод к D8
Белый по номеру GRN

Вам необходимо загрузить программное обеспечение Adruino IDE
https: // www.arduino.cc/en/Main/Software
Существует множество руководств о том, как загрузить Sketch в Adruino. Я не собираюсь вдаваться в подробности. Вам понадобится библиотека LiquidCrystal_I2C, которую я включил ниже. Скетч — это текстовый файл ниже.
Если все работает, вы увидите число, которое меняется при повороте ручки потенциометра. Он должен быть от 0 до 5115. Я обычно устанавливаю 80 мс для точечной сварки батарейки.

Когда вы нажимаете ножную педаль, вы должны увидеть «Shock» на ЖК-дисплее.Вы также заметите, что светодиод на Adruino Nano горит на время.

Аккумуляторная установка для точечной сварки с СВЧ трансформатором | DIY

Введение

Пока мы работаем над некоторыми проектами, в которых задействовано много литий-ионных аккумуляторов 18650. Для этого нам понадобится аккумуляторная точечная сварка. Это дорого, но не очень сложно построить, поэтому в этом уроке мы увидим, как сделать самодельный сварочный аппарат для точечной сварки батарей, который является отличным инструментом при работе над проектами.

Заявление об ограничении ответственности: попробуйте этот проект на свой страх и риск. Если вы понятия не имеете о проводке сети, не пытайтесь повторить этот проект!

Шаг 1: Управление трансформатором

Во-первых, нам нужно контролировать время, в течение которого трансформатор будет включен.Таким образом, мы можем использовать высокий ток в течение доли секунды для плавления двух металлических поверхностей для достижения сварки. Для этого можно использовать таймер IC555. Поскольку напряжение переменного тока и его значение очень высокое, мы не можем использовать IC555. Вместо этого мы можем использовать реле, которые действуют как переключатели переменного тока.

Иллюстрация того, как работает схема

Загрузите файлы схемы и Gerber печатной платы отсюда,

Примечание. Из принципиальной схемы видно, что при нажатии переключателя реле 1 включается. Когда конденсатор разряжается, реле 2 будет включено.Поскольку конденсатор может удерживать заряд очень короткое время, реле 2 будет включено на очень короткое время. А по времени, в течение которого реле 2 включено, мы можем определить время прохождения тока через сварочные рычаги.

Шаг 2: Сборка схемы

После получения печатных плат мы можем припаять компоненты на их место. Реле и винтовые клеммы можно паять. Мы используем винтовые клеммы для упрощения изменения емкости конденсатора при необходимости.

Шаг 3: Изготовить и вооружить для точечной сварки

Затем мы удлиняем выходные провода трансформатора, используя 35 кв.мм провода. После этого мы вынимаем оболочку провода примерно на дюйм, куда мы помещаем медный провод 2,5 кв. Мм и фиксируем его на месте с помощью изоленты и зажима для шланга.

Используя стяжки по всей длине проволоки, мы можем сделать руку для точечной сварки.

Шаг 4: Размещение и тестирование

Поместите трансформатор, схему, аккумуляторную батарею с помощью горячего клея. Затем мы можем протестировать сборку, добавив переключатель, подключив источник питания и подключив параллельно конденсаторы 47 и 100 мкФ.

Точечная сварка своими руками из микроволновки – схема, видео, фото

Вынимаем трансформатор из микроволновой печи

Тонкости модернизации трансформатора от СВЧ-печи

Рекомендации при соединении двух трансформаторов

Как определить одноименные выводы трансформаторов

Электроды для самодельной точечной сварки

Устанавливаем электроды на сварочный аппарат

Органы управления самодельной точечной сваркой

Точечная сварка из трансформатора микроволновки

Точечная сварка из двух трансформаторов от микроволновки

Основные этапы работ

Сборка точечной сварки

Точечная сварка из микроволновки | Самоделки своими руками

как сделать сварочный аппарат своими руками по схеме? Самодельные контактные модели из трансформатора

Особенности изготовления

Технология

Как усовершенствовать?

Как своими руками сделать точечную сварку из микроволновки – простая схема

Простая схема

Определение ненужной обмотки

Как проводить демонтаж

Изготовление вторичной обмотки

Сборка аппарата

Сварочный аппарат из микроволновки своими руками: использование трансформатора СВЧ

Извлечение трансформатора

Новая обмотка

Изготовление корпуса

Выбор электродов

Важные дополнительные устройства

Сварщик для точечной сварки своими руками

Плата контроллера точечной сварки

Характеристики аппарата для точечной сварки

Техника безопасности при ремонте микроволновой печи

Конфигурация серии точечной сварки

Аппарат точечной сварки оппозитной конфигурации

Высокое напряжение!

вопросов

Электрические характеристики

Максимальная толщина сварки

Параметры сварки вкладки батареи

Установки для полос из никелированной стали толщиной 0,15 мм

Примечания к точечной сварке

точечная сварка

Точечная сварка противоположной конфигурации

Измерение сварочного тока

Двойной импульс

Время сварки

Снижение сварочного тока

Обогреватель или фен в качестве силового сопротивления

Конструкция аппарата точечной сварки

Панель фанерная

Плечи электроды

Электроды суставов

Электрододержатель

Сварочный кабель

Электроды для точечной сварки

Пружинные зажимы

Рычаг управления

Корпус

Сделай сам, точечная сварка

Введение

Трансформаторы

Электроды

Контроллер (электроника)

Сварщик точечной сварки — eLab | hackerspace

Как создать свой собственный аппарат для точечной сварки из микроволновой печи! — Электроника ESK8 — Форум строителей электрических скейтбордов

Шаг 1. Спасите микроволновую печь

Шаг 2: Снимите вторичную катушку

Шаг 3: Добавьте новую обмотку

Шаг 4: Завершите Трансформатор

Шаг 5: Клеммы электродов

Шаг 6: Сварочный рычаг

Шаг 7. Упакуйте его

из 2-х трансформаторов СВЧ — Сварочное оборудование

MOT точечная сварка с таймером Arduino Control

Аккумуляторная установка для точечной сварки с СВЧ трансформатором | DIY

Введение

Шаг 1: Управление трансформатором

Загрузите файлы схемы и Gerber печатной платы отсюда,

Шаг 2: Сборка схемы
