Торсионная подвеска фото: устройство и принцип работы, плюсы и минусы – коротко о главном, устройство, принцип действия

Содержание

принцип работы, фото и видео

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.

Применение торсионной модели

Расположение торсионной балки возможно продольно и поперечно. Расположение продольное используется на больших, тяжелых грузовых авто. На легковых авто используют поперечное расположение, обычно на заднем приводе.

В этих двух случаях механизм предназначен для обеспечения плавности хода, регулирования крена при повороте, обеспечения оптимальной величины затухания колебаний колес, кузова, уменьшения колебаний управляемых колес.

Для некоторых автомобилей торсионную подвеску применяют для автоматического выравнивания с применением мотора, стягивающим балки для дополнительной жесткости, зависимо от скорости, а также состояния покрытия дороги.

Конструкцию с регулируемой высотой можно использовать при замене колес. Это когда транспортное средство приподымают с помощью трех колес, а 4-е поднимается с помощью домкрата. Основным преимуществом такого вида подвесок считается долговечность, легкость в регулировке высоты, а также компактность по ширине транспорта.

Она занимает намного меньше пространства, чем пружинные подвески. Безусловно, торсионная конфигурация легка в эксплуатации, а еще в техническом обслуживании.

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания. Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

  • легкость монтажа;
  • малый вес;
  • компактность.

Ключевой недостаток — возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения. Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Ключевые свойства ремонта

Рассматривая все проблемы торсионных балок, вполне можно сделать вывод, что обслуживание, а также ремонт торсионной подвески связан с такими ситуациями:

  • Регулирование высоты конструкции.
  • Демонтаж либо замена торсионов.
  • Замена игольчатых подшипников.
  • Замена пальцев, осей задней балки.
  • Ремонт рычагов задней балки.

Регулирование высоты задней подвески не стоит рассматривать в виде ремонта всей конструкции. Это обычно происходит из-за того, что хозяин авто хочет осуществить поднятие задней часть авто.

Иногда изменение высоты балки предусмотрено в целях повышения жесткости и уменьшения осадки автомобильной задней части, при максимальной загрузке. Надо знать, что торсион задней балки не способен работать при изменении высоты задней балки, эксплуатироваться будет при более агрессивной нагрузке, а это может сказаться на его ресурсе.

Процесс изменения высоты заключен в изменении положения торсиона, вернее его шлицевого конца, а также звездочки. У торсиона на концах имеются шлицевые разъемы. Торсион одним концом крепится в шлицевой разъем, рычаг задней балки.
А другим — в разъем на корпусе балки. Если осуществляется ремонт данного типа подвески, тогда понадобится демонтаж торсионов.

В данной ситуации важно сделать в задней балке родное положение торсионов, чтобы в момент монтажа было понятно, что, а также куда вставляется. С целью демонтажа торсиона в процессе стягивания из шлицевого соединения используется инерционный съемник.

Шпильку съемника вкручивают в резьбу на торце торсиона, может быть, эту резьбу стоит почистить.

Перетяжка салона своими руками. Как всё сделать правильно и с первого раза, подскажет полезная статья нашего сайта.

Тут, вы найдёте отзывы о ладе калине автомат.

В данной статье, находится интересная и очень полезная информация о ремонте газового оборудования для автомобиля.

Часто шлицевые соединения «закисают» либо «прикипают», в таком случае, стандартный съемник не поможет, выручить сможет только обычная кувалда.

Часто ремонт торсионной подвески связан с процессом замены игольчатых подшипников задней балки. Согласно некоторых данных, процесс замены игольчатых подшипников нужен после 80 000 км пробега.

При замене подшипников понадобится демонтаж торсионов, а также рычагов балки. Каждая сторона балки содержит два подшипника. Самой опасной проблемой задней балки является износ игольчатого подшипника, ведь обычному автолюбителю это определить затруднительно.

При отсутствии диагностики авто эксплуатируется и при рассыпавшимся подшипнике, этим усугубляя проблему. В результате изнашивается ось. Безусловно, оси задней балки возможно заменить, но это весьма затруднительно в «домашних» условиях, поскольку помимо знаний и опыта требуется специальное оборудование и приспособления.

Станции технического обслуживания не заменят оси, а предлагают лишь новую балку в сборке с новыми осями, а это весьма дорогое предложение.

Наиболее тяжелым случаем при ремонте конструкции торсионного типа является разрушение посадочного места подшипника в рычаге. Такое происходит редко, в очень «запущенной» ситуации.

Разрушение посадочного места происходит по тем причинам, что палец задней балки, хотя гораздо реже, поскольку это место защищается внешней обоймой подшипника. Процесс ремонта рычага: восстановление посадочного места на металлорежущем оборудовании.

Главной проблемой реставрации рычага балки является поиск требуемого оборудования, такая работа осуществляется на токарно-расточном станке.

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Торсионная подвеска — принцип работы

Подвеска Добрый день. Сегодня мы поговорим об одной из разновидностей подвески. Есть несколько видов подвесок: пневматическая, пружинная, рессорная, но речь сегодня пойдет о торсионной подвеске. А знаете ли вы, что разрабатывалась эта модель подвески для танков и используют ее в бронемашинах до сегодняшнего дня? И только со временем ее модифицировали и установили на легковые автомобили и внедорожники. По какому принципу работает данная подвеска, и какими плюсами и минусами она наделена? Давайте попробуем разобраться.

1. История создания и развития торсионной конструкции

Принято считать, что первыми торсионно-рычажную подвеску на автомобиль установили немцы в 30-х годах прошлого столетия на Volkswagen Beetle. Но это не так, французы их опередили и впервые установили модель подвески подобного типа на автомобиль Citroen Traction Avant, и было это в 1934 году. Наиболее удачно торсионы в подвеске применяла американская компания «Крайслер». А в Советском Союзе торсионные подвески ставили на автомобили ЗиЛ и ЛуАЗ, а также «Запорожец».

Усовершенствованием подвески занимался чешский профессор Ледвинка и уже в 1938 году подобие его торсионной подвески начали массово использовать в KdF-Wagen автомобильной компании Фердинанд Порше. Немецкому изобретателю больше всего приглянулся малый вес подвески. Он понимал, как важен этот момент в строительстве военной техники и спортивных автомобилей. И этот преимущество подвески актуально на сегодняшний деть. Это подтверждается использованием торсионной подвески в таких марках как Феррари и Тойота Лэндкруизер.

Торсионная подвеска Во временна Второй мировой войны торсионная подвеска применялась в бронетехнике, а именно в немецких и советских танках.

Из самых знаменитых немецких танков, которые имели торсионную модель подвески, были КВ-1 и Pz. V «Panther». А после окончания войны торсионные подвески использовались большинством европейских производителей авто. Пиком использования торсионных подвесок были 50-60-е года. Внимание привлекала простота изготовления устройства и его компактность. В 1961 году торсионную балку впервые применили на передней подвеске. Автомобиль, на котором решили провести эксперимент, был Jaguar E-Type. Со временем производители отказались от такого вида подвесок, так как это стало не рентабельно. Но некоторые производители, например, Ford, Dodge, General Motors, Mitsubishi Pajero, до сих пор предпочитают устанавливать торсионную подвеску на свои внедорожники и грузовики.

Разработчики во всем мире усердно работают над усовершенствованием торсионной подвески и снижением ее себестоимости. К процессу активно подключается современное оборудование и новейшие компьютерные программы. Некоторые специалисты даже заявляют, что через несколько лет торсионная подвеска догонит по популярности своих конкурентов. Но большинство производители пока массово не используют торсионные подвески в изготовлении автомобилей. В любом случае остается надежда, что тенденция измениться к лучшему. Ведь торсионная подвеска – уникальная разработка достойная особого внимания.

2. Устройство и принцип работы торсионной балки

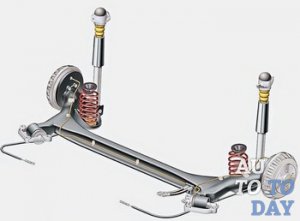

Торсионная балка Торсионная балка — это вид подвески, в которой роль рабочего элемента играют торсионы. Торсион – это металлический рабочий элемент, который работает на закручивание. Обычно он состоит из металлических стержней, а реже пластин, круглого или квадратного сечения, которые совместно работают на скручивание. В автомобиле торсионы могут использоваться как упругий элемент, или в качестве вспомогательного устройства – стабилизатора поперечной устойчивости. Закрепляясь на ступичном узле левого колеса стабилизатор поперечной устойчивости, проходит к шарнирному узлу в виде резинометаллического шарнира.

Далее к параллельному борту автомобиля в поперечном направлении, где крепится к другому борту в зеркальном положении. Роль рычагов при работе подвески в вертикальном направлении выполняют отрезки торсионов. В современных автомобилях торсионная балка может применяться поперечно или продольно. При этом на легковых автомобилях применяется поперечная балка. А продольная больше подходит для грузовиков. В обоих случаях она призвана облегчить плавность хода и скорректировать крен при повороте. На современных моделях торсионная балка используется с электродвигателем при выравнивании в автоматическом режиме. Подвеска, которая может регулировать высоту колес может использоваться при замене колеса. В таком случае три колеса приподнимают автомобиль, а четвертое колесо поднимается без помощи домкрата.

Принцип работы данной подвески довольно прост. Концы торсионной балки жестко закреплены на раме или кузове автомобиле. Метал из которого он сделан имеет особый сплав и это позволяет ему работать как пружинный элемент. Во время движения на него действует сила скручивания и вал стремиться вернуть колесо на место. Если вал установлен в автомобиле вместе с дополнительным электромотором, то у водителя есть возможность в ручном режиме изменять жесткость подвески. Можно сказать, что принцип работы данной подвески аналогичен подрессоренной и пружинной.

3. Плюсы и минусы торсионной балки

Торсионная балка Со времен создания торсионная балка прошла множество стадий модификаций. При этом усовершенствовались ее положительные качества и по возможности убирались недостатки. Но убрать все недостатки невозможно. Давайте же рассмотрим все плюсы и минусы современной торсионной подвески. И так начнем с задач, которые должна выполнять подвеска:

1. обеспечить плавный ход автомобиля;

2. стабилизация колес;

3. регулировка угла крена на поворотах;

4. поглощение колебаний колес и рамы.

К преимуществам торсионной подвески мы можем отнести:

1. Подвеска очень проста в эксплуатации. Она очень простая и это позволяет легко провести ремонт подвески. При этом ремонт может провести даже начинающий автолюбитель.

2. Очень проста и понятная регулировка жесткости. Это позволяет автолюбителю самостоятельно увеличить жесткость подвески и нарастить торсионы под свой стиль езды.

3. По сравнению с другими видами подвесок она имеет весьма небольшой вес и компактно размещается под кузовом автомобиля.

4. Возможность автоматически влиять на подвеску есть не у всех автомобилей, но производители стараются добавить данную опцию в новые модели. И это понятно, ведь гораздо удобней регулировать жесткость и высоту подвески нажатием кнопки с салона автомобиля.

5. Самым приятным плюсом данной подвески для автомобилиста является ее долговечность. Вся конструкция и торсионы способны отслужить весь период эксплуатации без видимых проблем. А если подвеска потеряла былую жесткость, то ситуацию поможет исправить гаечный ключ.

Есть у такой подвески и ряд недостатков, а именно:

Торсионная балка 1. Одной из самых больших проблем торсионной подвески, которую до сих пор не могут решить производители – это излишняя поворачиваемость автомобиля. На резком повороте автомобиль начинает разворачивать и от водителя требуется определенные навыки, чтоб удержать его на дороге. Отечественные автомобилисты могли сталкиваться с этой проблемой управляя «Запорожцем».

2. Еще одним минусом являются дополнительные вибрации, которые с помощью подвески перекладываются с колес на кузов. Это способствует низкому комфорту пассажиров задних сидений. Также невозможно сделать качественную шумоизоляцию.

3. Недостатком торсионного вала есть также наличие игольчатых подшипников. Они имеют ограниченный ресурс пробега около 60-70 тис. км. И это обвязывает водителей чаще заглядывать под днище автомобиля. Подшипники защищены резиновыми сальниками и прокладками, но из-за воздействия агрессивной среды и старения резина дает трещины. Через них просачивается вода с пылью и грязью и выводит подшипник из строя. В свою очередь вышедший из строя подшипник развальцовывает посадочные места торсионной балки и это изменяет вал колес.

4. Одной из причин по которой производители отказываются ставить торсионную подвеску на свои автомобили, это высокая себестоимость изготовления подобного вала. Дело в том, что сложной является технология изготовления и обработки торсионов. Чтоб предотвратить появление трещин на их поверхности, необходимо использовать пластических осадок и других технологий. Все это повышает стоимость торсионной подвески, кроме того, максимальная нагрузка на сам вал не очень велика.

4. Эксплуатация торсионной подвески

Хоть торсионная балка и проста в эксплуатации, она все же требует некоторого ремонта. Ремонт подвески связан со следующими моментами: регулировка высоты подвески, замена игольчатых подшипников, замена торсионов задней балки, замена пальцев задней балки, ремонт рычагов задней балки.

Торсионная балка Регулировку высоты торсионной подвески нельзя рассматривать как полноценный ремонт. Чаще всего это делают водители, исповедующие спортивный стиль езды. Им необходимо приподнимать заднюю часть автомобиля. Также изменение высоты подвески имеет смысл при увеличении жесткости подвески и меньшей осадки автомобиля при максимальной нагрузке. Но следует помнить, что тогда торсион работает в более агрессивных условиях и это, скорее всего, скажется на его ресурсе.

Если же производится ремонт самой торсионной балки, то наверняка понадобиться демонтаж торсионов. В этом случае необходимо точно наметить положение торсионна на балке, чтобы при монтаже было ясно, куда его вставлять. Чтобы демонтировать торсион, а именно снять его из шлицевого соединения, вам понадобиться специальный инструмент, инерционный съемщик. Может быть, придется почистить резьбу шлицевого соединения, на которую садиться торсион, для этого запаситесь метчиком. Довольно часто эти самые шлицевые соединения как говориться «закисают», и тогда снять торсион становится проблемой и инерционный съемщик не помогает. В таком случае выручит обычная кувалда.

Самым частым моментом в ремонте торсионной балки является замена изношенных игольчатых подшипников. Чтобы произвести их замену необходимо снять торсион и рычаги задней балки. С каждой стороны есть два подшипника. Самым опасным является то, что определить вышел ли подшипник из строя, самостоятельно невозможно. А эксплуатация неисправного подшипника приводит к изнашиванию оси. Замена самой оси возможна, но очень затруднительна в «домашних» условиях. Поэтому производители призывают водителей следить за работой подшипника и производить его замену вовремя, это сбережет ваши деньги и время. Еще более затруднительным является ремонт рычага задней балки. Он выходит из строя по тем же причинам что и палец задней балки, но ремонт его производиться на токарно-расточном станке. И тут проблемой становится поиск необходимого оборудования и мастера.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Торсионная подвеска. Устройство и принцип работы — e-fee.ru

Торсионная подвеска. Устройство и принцип работы
Для начала нужно определиться с тем, что собой представляет автомобильная подвеска. Подвеска является устройством, обеспечивающим упругое сцепление колес с несущей системой автомобиля, а также уменьшение нагрузки на колеса и регулировка положения кузова во время езды. Автомобилестроение современности предлагает различные виды автомобильных подвесок, таких как: торсионные, рессорные, пневматические и пружинные.

Подвеска торсионная представляет собой торсионные металлические валы, которые выполняют кручение и к шасси крепится один конец, а другой закрепляется к стоящему перпендикулярно рычагу, связанному с осью. Торсионная подвеска производится путем термической обработки стали, позволяющей выдерживать огромные нагрузки при кручении. Самый важный принцип в действии торсионной подвески, это ее работа на изгиб.
Торсионная балка располагается поперечно и продольно. Расположение в продольном виде применяется в основном на тяжелых, а также немалых грузовых автомобилях. На автомобилях легковых, как правило, применяют торсионную подвеску с поперечным расположением, как это обычно бывает на заднем приводе. И в этом и в другом случае подвеска торсионная обеспечивает плавный ход автомобиля, а также обеспечивает нормированную величину затухания и регулирует крен при повороте, а также снижает колебания колес и кузова.

На определенных автомобилях данная подвеска используется для выравнивания автоматически, с применением двигателя, который затягивает балки для дополнительной жесткости, в зависимости от того, какое состояние дорожного покрытия. Регулируемая высотой подвеска может применяться с помощью 3 колес, а 4 колесо поднимается само без какой-либо помощи.
Главное преимущество подвесок торсионных – это их простота в регулировании, а также долговечность и компактность по ширине транспорта. Подвеска занимает мало пространства, в отличие от пружинных подвесок, еще торсионная подвеска очень проста в техническом обслуживании и эксплуатации. Если в результате работы торсионная подвеска разболталась, то с помощью самого простого гаечного ключа ее можно отрегулировать. Достаточно будет залезть под автомобиль и подтянуть болты, однако нужно помнить о том, что можно перестараться, что приведет к излишней жесткости хода при движении. Регулировка торсионных подвесок намного проще, нежели регулировка подвесок пружинных. Изготовители автомобилей производят торсионных балок для регулировки положения при движении в зависимости от общего веса автомобильного двигателя.
Подвеска, используемая в Фольксваген Битл в 30-х годах прошлого столетия, является прототипом автомобильной торсионной подвески в современные дни. Данное устройство модернизировалось профессором из бывшей республики Чехословакия, Ледвинка. А в 38 году 20 века знаменитый Фердинанд Порше решил скопировать дизайн подвески Ледвинки и добавил ее в производство KDF- Wagen.
Подвеска торсионная обширно использовалась во время. Второй мировой войны, на военной технике. После того, как прошла война, торсионная автомобильная подвеска использовалась на европейских автомобилях, таких авто как: Рено, Ситроен и Фольксваген. Прошло некоторое время, и инженера отказались от использования на легковых пассажирских автомобилях, торсионных подвесок так как, данные подвески, как указали ни эту причину конструкторы, сложно изготавливать. В современные дни, данный вид подвесок в основном применяется на внедорожниках и грузовых автомобилях, таких производителей: Мицубиси Паджеро, Дженерал Моторс, а также Додж и Форд.

Торсионная подвеска автомобиля: принцип работы

Автомобильная промышленность развивается стремительными темпами. Каждый год компании придумывают все новые системы и технологии. Сегодня все привыкли к автомобилям с независимой многорычажной подвеской. Но не так давно машины выпускались только с торсионной подвеской («Рено» — не исключение). Что она собой представляет и как работает? Рассмотрим в нашей сегодняшней статье.

Характеристика и устройство

Торсионная подвеска – это разновидность подвески, где функцию рабочего элемента выполняют торсионы. Что это за элементы? Торсион представляет собой металлический механизм, действующий на закручивание. Состоит из пластин или стержней круглого (реже – квадратного) сечения. Эти пластины работают совместно на скручивание. Торсион может использоваться в качестве вспомогательного устройства (как стабилизатор поперечной устойчивости) либо как упругий элемент. Крепится элемент на ступичном узле колеса и проходит в виде резинометаллического шарнира к шарнирному узлу. Отрезки торсионов выполняют роль рычагов подвески.

подвеска авто

Сама балка может применяться продольно либо поперечно. Последний вариант используется чаще всего на легковых автомобилях. Продольный вариант встречается на грузовиках. Но вне зависимости от типа расположения, балка призвана скорректировать крен при повороте и увеличить плавность хода при прохождении неровностей.

В целом, система состоит из следующих элементов:

  • Привода.
  • Тормозного диска.
  • Нижнего и верхнего рычага.
  • Моста.
  • Торсиона.
  • Балки.
  • Тяги поперечной устойчивости.
  • Амортизатора.

Как это работает?

Принцип работы торсионной подвески весьма прост. Так, концы балки жестко крепятся на кузове или раме автомобиля (если это легковой автомобиль или грузовик). При движении на балку действует сила скручивания. При этом вал стремится вернуть колесо на место. Если он установлен с дополнительным электромотором, водитель может иметь возможность корректировать жесткость подвески. Таким образом, работа торсионной подвески аналогична пружинной либо подрессоренной. Система выполняет несколько задач:

  • Регулирует угол крена в повороте.
  • Обеспечивает плавность хода.
  • Поглощает колебания от колес и от рамы.
  • Производит стабилизацию колес.

Где применяется?

Такую подвеску можно встретить на старых рамных внедорожниках. К таким относятся «Митсубиси-Паджеро», а также американские «Субурбаны» и «Тахо». На легковых авто такая схема подвески практически не используется (во времена СССР такая конструкция применялась на «Запорожце»). Среди знаменитых иномарок стоит отметить «Рено-Лагуну» и «Пежо 405». Использовать многорычажную подвеску тогда было сложно и дорого, а торсионная обеспечивала высокую плавность хода.

Преимущества

Среди плюсов торсионной подвески автомобиля стоит выделить простоту эксплуатации. Так, система устроена очень просто, что позволяет легко проводить ремонт и обслуживание. Также данная подвеска может настраиваться по жесткости. Автолюбитель самостоятельно может нарастить торсионы под свой стиль езды, сделать ходовую часть более мягкой либо жесткой.

торсионная подвеска авто

Следующее преимущество касается массы. Такая подвеска весит гораздо меньше, чем ее аналоги. При этом отличается небольшими размерами. Данная особенность позволяла применять торсионную подвеску на «Пежо» и других малолитражных автомобилях.

Одно из самых значимых преимуществ – это надежность. Такая ходовая часть практически не требует ремонта. А если это торсионная подвеска прицепа, то она и вовсе вечная. За весь период эксплуатации владельцы сталкивались лишь с необходимостью регулировки жесткости.

Особенности

Среди прочих особенностей нужно отметить возможность регулировки клиренса. Такая возможность есть далеко не на каждом современном авто. При этом для настройки дорожного просвета использовался один ключ. Необходимо было открутить либо закрутить необходимый регулировочный болт внутри поперечной балки. При подъеме рычага клиренс автомобиля возрастает. При опускании дорожный просвет уменьшается. Как показывает практика, клиренс можно изменить на 5-7 сантиметров.

торсионная подвеска

Недостатки

Теперь отметим минусы торсионной подвески. Они достаточно серьезные, а потому такая система больше не применяется на автомобилях. Итак, почему торсионная подвеска ушла в прошлое?

Первая проблема – это излишняя поворачиваемость автомобиля. По сравнению с современными многорычажными аналогами, данная ходовая часть лишь незначительно снижает крены. Удержать такой автомобиль на скорости очень трудно. Особенно это касается рамных внедорожников, которые имеют высокий центр тяжести и огромную снаряженную массу.

Следующий недостаток – это постоянные вибрации, которые передаются на кузов и на раму в случае проезда неровностей. Особенно это ощущают задние пассажиры. Комфортной такую подвеску назвать нельзя.

работа торсионной

Далее стоит отметить игольчатые подшипники. Они являются неотъемлемой частью торсионного вала. Ресурс данных подшипников составляет 70 тысяч километров. Элементы защищены прокладками и резиновыми сальниками, однако из-за постоянного воздействия агрессивной среды данные уплотнения дают трещины. Сквозь них начинают просачиваться грязь и вода. В результате подшипник выходит из строя. Это развальцовывает посадочные места балки. Данное явление способствует изменению вала колес. Если запустить проблему, придется менять полностью балку.

О ремонте

Так как со временем данная подвеска теряет упругость, уменьшается клиренс машины. Чтобы его возобновить до заводских значений, требуется выполнить регулировку подвески при помощи ключа. Также к ремонтным операциям можно отнести замену:

  • Торсионов задней балки.
  • Рычагов задней балки.
  • Игольчатых подшипников.
  • Пальцев задней балки.

В случае капитального ремонта балки требуется выполнить демонтаж торсионов. Чтобы при сборке не было проблем, требуется предварительно наметить положение торсиона на балке. Для извлечения самого торсиона требуется снять его из шлицевого соединения. Чтобы это сделать, необходим инерционный съемщик. Иногда необходимо зачистить резьбу на шлицевом соединении. Этот участок закисает, и произвести демонтаж торсиона не так просто.

торсионная подвеска автомобиля

При ремонте такой подвески чаще всего выполняют замену игольчатых подшипников. Для этого требует извлечь такие элементы:

  • Рычаги задней балки.
  • Торсион.

Всего в системе есть два подшипника (по одному с каждой стороны). Проблема заключается в том, что определить исправность элемента самостоятельно невозможно. А дальнейшая эксплуатация балки с изношенным подшипником приводит к необратимому изнашиванию оси. Ремонт рычага задней балки – наиболее сложная операция. Она выполняется на специальном токарно-расточном станке. Самостоятельно выполнить подобную работу нельзя. Это требует наличия навыков и знаний.

торсионная авто

А найти хорошего специалиста в данной области с нужным оборудованием довольно трудно.

Обратите внимание

Перед тем как произвести регулировку данной подвески, стоит выполнить диагностику ходовой части. Часто на старых автомобилях есть скрытые дефекты по ходовой. Именно они влияют на работу торсионов. Также следует проверить развал-схождение. Торсионы встанут на нужную высоту только тогда, когда углы соответствуют норме. В противном случае владелец столкнется с такой проблемой, как жор протектора резины. Также следует изменить расстояние от центра оси передка до края крыла. Данный параметр должен составлять порядка 50 сантиметров. Если все хорошо, можно приступать к настройке. Сам регулировочный болт находится по центру и немного утапливается в раму.

торсионная автомобиля

Вместо заключения

Итак, мы выяснили, что собой представляет торсионная подвеска. Как видите, она имеет как положительные, так и отрицательные стороны. Но какой бы надежной она ни была, большинство автопроизводителей отдают предпочтение пружинной независимой подвеске. Сейчас ее ресурс стал не меньше, чем у торсионной. А уровень комфорта не сравнить.

Торсионная подвеска: принцип работы, видео

Автомобильная подвеска – это система, соединяющая колеса с рамой или несущим кузовом автомобиля. Она состоит из элементов упругости, узлов, направляющих ход колес (шарнирно закрепленных рычагов, удерживающих колесные ступицы, или неразъемных мостов с тягами) и амортизаторов. В зависимости от использующихся элементов упругости, бывает рессорная, пружинная, пневматическая и торсионная подвеска. Принцип работы последней рассмотрим более подробно.

Иногда один элемент подвески берет на себя выполнение функций нескольких устройств, например, старые добрые многолистовые рессоры одновременно являются упругим и направляющим элементом, а за счет трения листов друг о друга даже немного амортизирующей составляющей.

Однако, в ходовой части современных автомобилей каждую из этих функций обычно выполняют различные узлы. Но сегодня нас интересует торсионная подвеска, ее плюсы и минусы. Принцип работы такой подвески был применен в тридцатых годах прошлого века. Впервые он был реализован тогда же в ходовой части автомобиля Ситроен. Спустя некоторое время эта конструкция заинтересовала немецких автомобилестроителей, поэтому принцип ее работы был использован при создании ходовой части автомобиля Фольксваген «Жук». Торсионы в свое время использовались в подвеске тяжелого советского танка КВ и немецкой Пантеры. Из отечественных автомобилей торсионную подвеску имел легендарный Запорожец, грузовик ЗИЛ, и полноприводная малолитражка ЛУАЗ, прозванная автолюбителями луноходом.

Какая подвеска называется торсионной

Торсион (от франц. torsion — скручивание, кручение) – стержень, работающий на скручивание и выполняющий функции пружины. Он допускает большие напряжения кручения и значительные углы закручивания в несколько десятков градусов. Изготовляется из пружинной стали с последующей термической обработкой.

Торсионная подвеска – это ходовая часть автомобиля, которая укомплектована торсионами в качестве упругих элементов.

Торсионы чаще бывают стержневые круглого и квадратного сечения или, что встречается реже, – набранные из нескольких пластин пружинной стали наподобие рессор, но работающих на скручивание. Круглые стержни с одного конца обычно имеют шлицевую накатку для крепления их к рычагам, а для крепления к несущему элементу (раме или кузову) другой конец имеет или шлицы, или профиль, отличающийся от круглого. Участок со шлицевой накаткой для более надежного крепления обычно делают большего диаметра, чем у основного стержня. Торсионная подвеска бывает независимая или полунезависимая, как на фото. Независимая торсионная подвеска чаще используется в передней части автомобиля. Полунезависимая торсионная подвеска (торсионная балка) нередко встречается у переднеприводных автомобилей сзади. Принцип работы торсиона такой же, как пружины. Только пружина запасает энергию, сжимаясь, а торсион скручиваясь.

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Торсионная подвеска передняя и задняя, принцип работы, устройство и регулировка

Все мы знаем, что собой представляет подвеска автомобиля. Это мощная конструкция, которая выполняет три основные функции – обеспечивает качественное сцепление колес с покрытием, контролирует положение кузова и сводит к минимуму нагрузку на колеса.

В свою очередь, авторынок не перестает удивлять автолюбителей многообразием новинок.

К примеру, такие как подогреватель тосола, адаптивный круиз-контроль, новейшие типы торсионных подвесок. Технологии не стоят на месте и постоянно удивляют автолюбителей.

Особенности подвески

В современных автомобилях встречается множество видов подвесок – пружинные, рессорные, пневматические и прочие. Но из них все большую популярность набирает торсионная подвеска.

В чем же е особенности? По сути, основным упругим элементом этого узла является торсион – металлический стержень, который имеет круглое (квадратное) сечение и шлицевые соединения по краям.

Устройство и принцип работы торсионной подвески автомобиля

Конструктивно торсионы состоят из балки (сечение может различаться), стержней и нескольких пластин.

Отличительная особенность торсиона заключается в том, что одной стороной он фиксируется к кузову автомобиля, а другой – к направляющему узлу (чаще всего эту функцию выполняет рычаг).

Во время поворота колес в одну или другую сторону происходит скручивание торсиона. Именно так формируется жесткая связь кузова транспортного средства с его колесами.

Немного истории

Торсионы берут свое начало еще в 1934 году. Установка похожей подвески была впервые опробована разработчиками компании Ситроен на модели Traction Avant.

Traction Avant

Одновременно с ними идею подхватили и немецкие разработчики, которые установили новый вид подвески на всемирно известный автомобиль Фольксваген «Жук».

Со временем торсионы неоднократно подвергались изменениям и доработкам. В частности, большой вклад в усовершенствование конструкции вложил чешский мастер профессор Ледвинк. Именно его версия конструкции дошла до сегодняшних дней и практически не изменилась.

Впервые торсионная подвеска профессора Ледвинк появилась на Татре в середине тридцатых годов. К 1938 году идею подхватил и Фердинанд Порше.

Большую популярность торсионы имели в период второй мировой войны, где они активно применялись на военной технике.

После завершения боевых действий и наступления мира многие известные производители начали установку торсионных подвесок на своих авто. В частности, особую активность проявляли немецкий Фольксваген, а также французские Ситроен и Рено.

Со временем торсионные подвески перестали устанавливаться на легковых авто из-за высокой сложности изготовления.

Однако, к примеру, компании Ford и Dodge до сих пор предпочитают установку таких конструкций на грузовых авто и внедорожниках.

Внедорожники

Основные типы

Сегодня можно выделить несколько основных типов торсионных подвесок.

С двойными поперечными рычагами.

В этом случае торсионы расположены параллельно кузову автомобиля. Такая конструктивная особенность позволяет выполнять точную регулировку подвески в весьма широком диапазоне.

Из конструктивных особенностей стоит выделить крепление одной стороны торсиона к поперечному рычагу, расположенному в нижней части автомобиля (в некоторых случаях крепление производится к противоположному рычагу). С другой стороны, торсион крепится к кузову машины.

С двойными поперечными рычагами

Такой торсион чаще всего применяется на авто, отличающиеся повышенной проходимостью. Так, торсионы с двойными поперечными рычагами очень любят американские и японские производители.

С продольными рычагами.

Здесь основное отличие – соединение торсионов с продольными рычагами. Следовательно, они располагаются уже не параллельно кузову (как это было в случае с прошлым видом подвески), а поперек.

С продольными рычагами

Такие торсионы чаще всего устанавливается на небольших легковых авто и применяется сегодня.

С продольными рычагами

Со связанными продольными рычагами.

В последние годы этой конструкции производители уделяют все больше внимания. Ее особенность в направляющем узле, роль которого выполняет пара продольных рычагов.

Последние с одной стороны подсоединены к ступицам колес, а с другой – к кузову машины.

Особой конструкцией отличается и сама балка, которая в сечении имеет U-образную форму.

Со связанными продольными рычагами

Именно такая особенность придает подвеске особой жесткости на изгиб. И это притом, что жесткости на кручение почти нет. Многие считают это недоработкой.

На самом же деле это такая задумка разработчиков. Благодаря таким особенностям, колеса могут двигаться по вертикали, как угодно. По сути, они не зависят друг от друга.

Задняя подвеска Audi A4 B7.

Задняя подвеска Audi A4 B7

К основным элементам таких конструкций можно отнести шарнир (выполнен из резины и металла), ступица колеса, витая пружина, торсионная (поперечная) балка, продольный рычаг и амортизатор.

Преимущества и недостатки

Как и любые другие сложные конструкции, торсионы обладают определенными преимуществами и недостатками.

Из положительного можно выделить:

  1. Простоту в эксплуатации. Как показывает практика, этот вид подвесок хорошо поддается ремонту. При этом большинство работ может выполнить даже начинающий автолюбитель;
  2. Регулировка жесткости проста и понятна. При необходимости всегда можно настроить торсионы под свой стиль езды. Для этого не нужно ехать на СТО – все настроечные работы элементарно сделать в гараже с помощью подручных инструментов;
  3. Компактность и небольшой вес. Размещение каждого узла хорошо продумано, поэтому сама подвеска занимает минимум места. Что касается общей массы, то по сравнению со своими «собратьями», она весьма легкая;
  4. Автоматическая регулировка. Конечно, данная опция есть не на всех автомобилях, но в последнее время все больше производителей стараются добавить подобную опцию на своих моделях. И действительно, намного удобнее регулировать высоту подвески с помощью нажатия кнопки;
  5. Долговечность. Торсионы способны отслужить весь период эксплуатации без заметных проблем. Если же что-то и разболталось, то ремонт можно произвести с помощью гаечного ключа.

Но есть и минусы:

  1. Технология производства торсионных подвесок весьма сложная, ведь перед производителями стоит сложная задача – обеспечить максимальную упругость и прочность изделия. В итоге это повышает общую стоимость торсионных подвесок. Именно из-за этого многие разработчики отказываются ставить торсионы на своих авто;
  2. Излишняя поворачиваемость подвески – еще одна проблема, которую никак не могут решить производители. На резких поворотах такие автомобили как бы разворачивает, что требует от автолюбителей особых навыков;
  3. Игольчатые подшипники, которые установлены в торсионах, отличаются ограниченным ресурсом. Этот узел часто выходит из строя из-за попадания грязи, пыли или воды. При этом причиной этому чаще всего является естественный износ, а не выбранный стиль вождения автолюбителя. В среднем игольчатые подшипники «ходят» не более 70 тысяч километров. Они требуют особого внимания и своевременной замены.

История подвесок в бронетехнике

Благодаря своим особым свойствам, торсионы активно применялись ранее и используются до сих пор в бронетехнике.

Выполняются они в двух основных видах – полого или сплошного вала. Иная конструкция торсионных подвесок в производстве бронетехники не применяется.

Соединение торсионов с остальными узлами кузова осуществляется с помощью специальных головок, имеющих шлицы различного профиля – треугольника, прямоугольника или трапеции.

Устройство и принцип работы торсионной подвески автомобиля

К примеру, в хорошо известном танке «Пантера» соединение производилось с помощью уникального клиновидного болта и головок с лысками.

Подвеска танка Пантера

Основное задачей разработчиков бронетехники было желание добиться максимальной прочности. И у них это получилось за счет увеличения диаметра головки торсиона. При этом необычная простота монтажа обусловлена наличием специальной резьбы на торце.

В большинстве случаев торсионы для бронетехники изготавливаются из надежных кремниевых или хромистых сталей.

Кроме этого, в состав сплава обязательно добавляется никель, ванадий, молибден и ряд других элементов.

Для достижения максимальной устойчивости хромистые стали проходят высокотемпературную обработку (предельный уровень температур закалки порой достигает 800-850 градусов Цельсия).

Еще один важный момент – повышение динамических свойств автомобиля. Этого удалось добиться за счет заневоливания – операции закрутки раскаленного торсиона выше предела его максимальной упругости и удержание в этом состоянии какой-то промежуток времени.

В итоге торсионы способны выдерживать огромные рабочие нагрузки. Такая методика активно применяется при производстве танков Т-72, где заневоливание производится дважды.

Подвеска Т-72

Подвеска Т-72

История торсионной подвески для бронетехники началась еще с 1940 года, когда была дана команда оптимизировать танк Т-34. Уже с 1941 года первые модели танка имели торсионную подвеску.

Благодаря такому нововведению, появилось возможность использовать больший объем топлива (до 750 литров) и увеличить объем боевого отделения. В дальнейшем из-за войны работы по оптимизации пришлось на время отложить.

В свое время отличились мастера Великобритании, которые одновременно с пружинами производили установку специальных гидравлических амортизаторов. Такое новшество позволило свести к минимуму продольные колебания кузова и улучшить плавность хода.

Особенности регулировки

Как мы уже упоминали, одно из основных преимуществ торсионных подвесок – возможность регулировки.

Большой плюс здесь в том, что автолюбителю не нужно тратить деньги на посещение СТО и оплату услуг дорогостоящих мастеров – всю работу можно сделать самостоятельно, с помощью нескольких простых ключей.

Устройство и принцип работы торсионной подвески автомобиля

Так, любители спортивного стиля езды часто решаются к занижению задней части автомобиля.

И действительно, в некоторых случаях подобные шаги вполне оправданы и позволяют уменьшить общую осадку автомобиля и повысить жесткость подвески.

Но здесь есть одна большая опасность. Чрезмерное занижение подвески однозначно приведет к повышению нагрузки. Как следствие, торсионы меньше служат и быстрее выходят из строя.

Высота торсионной подвески меняется посредством изменения высоты торсиона или, если быть точнее, его «звезды» (шлицевого оконцевателя).

Устройство и принцип работы торсионной подвески автомобиля

Как правило, торсионы имеют по краям специальные шлицевые разъемы («папы»). При этом один край подвески фиксируется с корпусом балки, а другой коммутируется со шлицевым разъемом («мамой»).

Стандартная позиция шлицов всегда помечена, изменение высоты в большую или меньшую сторону позволяет, соответственно, повысить или уменьшить жесткость подвески.

Регулировка подвески

Где применяются сегодня?

В последние годы торсионные подвески становятся все более популярными. Как мы уже упоминали, в большинстве случаев они устанавливаются на грузовых автомобилях и внедорожниках. Но постепенно вектор смещается в сторону легковых авто.

Так, торсионы устанавливаются на авто брендов SMA, Lifan и Samand. Кроме этого, торсионная подвеска стоит на Peugeot 405, Citroen Xsara, Peugeot 405, Peugeot Partner, Citroen Xsara, Citroen AX, Citroen Berlingo, Peugeot 306, Peugeot 206, Citroen Xsara Picasso и ряде других моделей. При этом с каждым годом к этой группе подключается все новые и новые марки авто.

Вывод

Производители во всем мире усердно работают над усовершенствованием торсионных подвесок и снижением себестоимости их производства.

К процессу создания активно подключается современное оборудование и уникальные компьютерные программы. По заявлению некоторых специалистов в ближайшие годы торсионная подвеска сможет догнать по популярности своих конкурентов.

Но в настоящее время большинство производителей пока не идут на массовое внедрение торсионов. О причинах этого решения мы уже говорили выше.

Но в любом случае остается надежда, что со временем эта тенденция все-таки поменяется, ведь торсионная подвеска – это действительно уникальная разработка, которая требует особого внимания.

Оцените статью

Торсионная подвеска — принцип работы, устройтсво, схема

Независимая торсионная подвеска

Самой основной частью торсионной подвески является стержень, работающий на скручивание, прямоугольного или круглого сечения из упругой стали, подвергшейся особой термической обработке. Этот стержень одним концом крепится на кузове автомобиля, а другим на направляющем рычаге. Активное применение торсионная подвеска нашла в бронетехнике, из-за широкого диапазона регулирования клиренса, простоты конструкции и лучшей защищенности, так как такой род подвески спокойно устанавливается внутри боевой машины.

Торсион обладает способностью выдерживать большие механические нагрузки и при скручивании не поддается остаточным деформациям.



В независимости от способа установки торсиона, он предназначен для надежного решения следующих задач:

  • Наиболее эффективное поглощение колебаний колес и кузова автомобиля.
  • Настройка угла наклона автомобиля на поворотах.
  • Обеспечение максимально возможной плавности хода.
  • Стабилизация расположения управляемых колес.

Принцип работы торсионной подвески

Чаще всего, торсион жестко крепится на раме автомобиля одним концом, а другой его конец крепится к рычагу, на котором установлена ступица колеса. Как только колесо наезжает на какое-либо препятствие, оно поднимается и скручивает торсион. Для усиления крепления узлов торсионной подвески, применяются дополнительные спиральные пружины и амортизаторы, тем самым, обеспечивается надежная и упругая связь кузова автомобиля и всей его подвижной ходовой частью.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

Видео — Ремонт торсионной балки

Отправить ответ

avatar
  Подписаться
Уведомление о
