Трамблер ваз 2109 карбюратор: Трамблер ваз 2108 2109 21099 карбюратор купить в Электростали | Запчасти

Для чего нужен трамблер

Трамблер предназначен для принятия искры с катушки зажигания и распределения её в соответствии с принципом работы двигателя (ВАЗ2108/09) по дальнейшим механизмам автомобиля. Кроме того, трамблёр позволяет задать точку «искрообразования» (деталь даёт возможность выдавать управляемый импульс), что зависит от количества оборотов, общей нагруженности двигателя и метода установления зажигания.

Метод работы трамблёра

За основу детали взял вращающийся валик, который имеет соединение с распределительным валом двигателя. На валике прикреплены детали механизма, работающие в зависимости с вращением валика.

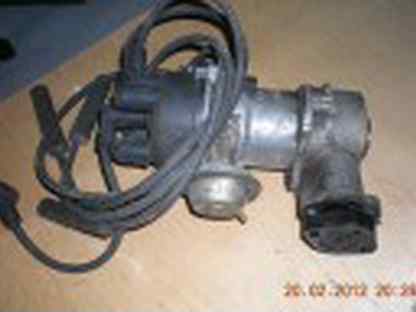

Трамблёр ВАЗ 2109 устройство: 1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Принцип работы трамблера на ваз 2109

Действие трамблера зависит от работы всех элементов механизма. Итак, механизм трамблера для ВАЗ 2109 состоит из следующих деталей:

1. Ротор вращается и благодаря этому может распределять искру по трамблеру, после чего по проводам она попадает в свечи зажигания. На бегунок (другое название ротора) искра поступает через катушку зажигания с помощью движущейся детали в центре крышки.
2. В Датчике Холла присутствует зазор и именно в него входит движущийся четырехзубчатый экран с равным количеством прорезов.
3. Также в составе трамблёра есть центробежный и вакуумный регулятор, муфта, корпус, уплотнительное кольцо, регулировочные шайбы, опорная пластина, стопорная и упорная шайба, корректирующий-вакуум.
4. Важно знать и то, что для автомобилей ваз модели 2109, 2108/099 могут устанавливаться два разные вида распределительного зажигания (т.е. трамблера) с другими видами крышек. По конструкции они очень похожи и различает эти механизмы только характеристикой сборки вакуумных и центробежных регуляторов. Обе крышки для трамблеров могут заменяться одна на другую (т.к. не имеют различий).

Возможные причины поломки

Существует ряд причин в связи с которым возможна поломка механизма трамблёра и после которых появляется необходимость срочной замены детали.

1. Появившиеся трещины на поверхности крышки;
2. Поломка «Датчика Холла»;
3. Сгоревший «бегунок»;
4. Подгоревшие контакты в крышке;
5. Разбалтывающийся подшипник, который удерживает «Датчик Холла»;
6. Плохое соединение контактов в штекерах датчиков.

Также есть причины появления неисправностей механизма.

Вот некоторые из них:

1. Бывает так, что вентиляционное отверстие загрязняется и газы выходят через валик, замасливая бегунок.
2. Иногда случаются «пробои» на массе из-за небольших трещин в крышке распределителя.
3. При некачественной сборке механизм быстро выходит из строя ( в частности отдельные детали).
4. Подшипник может разболтаться.

Любая из этих ситуаций (не включая плохой контакт с датчиками) требуют скорейшей замены детали трамблера. Но иногда достаточно просто отрегулировать некоторые недочеты в системах зажигания и это мгновенно вернёт двигатель в рабочее состояние.

Существует ряд причин, которые могут указать на такую ситуацию.

Например:

1. Слишком сильная детонация. Данная неполадка происходит из-за раннего зажигания в связи с которым деформируются кольца (поршневые). Один из симптомов – звенящий шум во время надавливания на педаль газа.
2. Тёмный дым, выходящий из трубы во время работы автомобиля следствие того, что зажигание включают рано.
3. Топливо расходуется гораздо больше, но производительность двигателя стала меньше. В этом случае зажигание начинается слишком поздно.
4. Неравномерная работа двигателя может быть вызвана и ранним, и поздним зажиганием.

Для того, чтобы вы смогли регулировать состояние (положение) трамблера, нужно будет приобрести:

• Шлицевую отвертку;
• Стробоскоп;
• Гаечные ключи;
• Тахометр.

Ремонт трамблера ваз 2109

1. Сперва следует запустить двигатель в рабочее состояние и увеличить холостой оборот примерно к 700 единицам. Далее нужно убедиться в том, что температура рабочего двигателя не превышает девяносто градусов по цельсию.
2. После чего необходимо вставить коленвал в соответствии с инструкцией на крышках цилиндра.
3. После чего на провод, который выходит из механизма трамблёра нужно подключить к лампе на двенадцать вольт, а второй стороной провести к массе.
4. Дальше нужно выключить зажигание и следить за состоянием лампочки. В том случае, когда она загорается необходимо ослабить гайку, удерживающую пластинку детали, потом медленно и осторожно начинать поворачивать распределитель вправо до того момента, пока лампочка снова не загорится.
5. Рекомендуется проехать небольшое расстояние на средней скорости (около 40-50 километров в час). Все признаки поломки отсутствуют, значит ремонт выполнен правильно.
6. При продолжающихся проблемах и безрезультатных ремонтов необходимо менять деталь.

Система зажигания ваз 2109 карбюратор

Система зажигания на ВАЗ 2109: схема, принцип действия, виды

Содержание:

1. Виды СЗ

2. Схема СЗ

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Как устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Схема

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

• Коммутатор;
• Свечи;
• Датчик распределителя;
• Катушки зажигания;
• Выключатель;
• Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
• Запорно-противоугонное устройство;
• Датчик Холла;
• Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
• Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
• Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
• Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

• Снижение надежности работы СЗ, появление сбоев;
• Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
• Резкое увеличение количества потребляемого топлива;
• Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

• Зачистка свечей от образовавшегося нагара или замена элементов;
• Проверка проводов на предмет изоляции, качества контактов и крепления;
• Контроль момента зажигания, установка момента;
• Очистка крышки ротора и датчика распределителя при образовании загрязнений;
• Зачистка пластины ротора, электродов боковых клемм СЗ;
• Проверка качества фиксации на посадочных местах всех элементов системы;
• Проверка креплений проводов.

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

luxvaz.ru

Схема системы зажигания ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях  применяется бесконтактная система зажигания. Прерыватель (как в контактной системе) в ней отсутствует. Моментом искрообразования управляет электроника. Ниже приведена ее электрическая схема и описание основных элементов.

Элементы системы зажигания автомобилей ВАЗ 2108, 2109, 21099

1. Аккумуляторная батарея.

Обеспечивает подачу электрического тока при запуске двигателя. «Аккумуляторная батарея ВАЗ»

Генератор.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.

1. Монтажный блок предохранителей и реле.

Служит для коммутации проводов низкого напряжения, в частности системы зажигания.

1. Катушка зажигания.

Выдает ток высокого напряжения на распределитель зажигания. «Провода катушки зажигания автомобилей ВАЗ 2108, 2109, 21099»

1. Коммутатор.

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

1. Датчик Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

1. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

1. Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

1. Замок зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

1. Реле зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

1. Свечи зажигания.

Служат для образования искры в цилиндрах двигателя.

Примечания и дополнения

— Данная схема бесконтактной системы зажигания применима на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска. На автомобилях после 1998 г. в. она аналогична. Отличие в названиях колодок монтажного блока (Ш1 — Х1, Ш8 — Х8).

Еще статьи по системе зажигания

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка датчика Холла на автомобилях ВАЗ 2108, 2109, 21099

— Двигатель автомобиля не запускается (причины связанные с системой зажигания)

twokarburators.ru

Система зажигания ВАЗ 2109

Система зажигания ВАЗ 2109 предназначена для воспламенения в точно заданным момент топливной смеси в камерах сгорания цилиндров его двигателя и отсутствие данной системы гарантирует потерю смысла наличия всего электрооборудования авто в целом.

Классификация систем зажигания

По своему типу системы зажигания делятся на:

1. Контактную;
2. Бесконтактную;
3. Контактно-транзисторную.

Все перечисленные системы зажигания получают электроэнергию от АКБ или генератора и являются самыми распространенными.

По признакам они делятся на:

1. Индуктивная – электроэнергия концентрируется в магнитном поле;
2. Емкостная – электроэнергия собирается в электрическом поле.

Здесь отличие заключается в том, где именно накапливается электроэнергия с последующей отдачей ее на свечи зажигания.

Контактная СЗ

Питание зажигания в данной системе происходит от АКБ или генератора (в основном) — это классика.

Однако контактная СЗ, со временем, в ходе эксплуатации переставала быть надежной.

Причиной этому стало появление более современных двигателей, которые стали работать уже в других нагрузочных режимах, с другими топливными смесями и имели большее количество цилиндров.

Поэтому в середине 60 – х годах прошлого столетия контактная система зажигания себя полностью изжила и на смену ей пришла контактно – транзисторная СЗ.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс. км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

1. Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
2. Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
3. Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

Бесконтактно — транзисторную систему зажигания (БТСЗ)

Теперь мы вплотную подошли к системе зажигания ВАЗ 2109. На данной модели автомобиля от ВАЗ установлена бесконтактная система зажигания, которая нашла свое применение еще с середины 80 – х годов.

В данной системе прерывательный механизм был заменен более современным бесконтактным датчиком, который мгновенно и точно определяет частоту вращения коленвала двигателя и угол его положения.

В отличии от более ранних систем зажигания, где в основу их работы было заложено механическое воздействие деталей друг с другом, в принципе работы новой системы зажигания заложен электрический импульс, который образовывается с помощью бесконтактного датчика. Но обо всем по порядку.

Короткое знакомство — преимущества

Как уже отмечалось выше система зажигания ВАЗ 2109 является бесконтактно-транзисторной.

За время своего существования данная СЗ зарекомендовала себя вполне надежно несмотря на то, что вырабатывает она большую энергию до 50Дж, а напряжение пробоя в ней может достигать от 30 кВ и более. КПД работы бесконтактно-транзисторной СЗ считается очень высоким.

Преимущества данной СЗ:

1. Если работа СЗ предусмотрена с датчиком Холла, то на показатель энергии искры никак не влияет ни частота работы двигателя, ни показатель напряжения в электрической сети автомобиля. Это происходит потому, что период времени концентрации энергии в катушке зажигания остается всегда неизменным, что и есть одной из причин большого КПД работы данной системы зажигания;
2. Так как непосредственно механического взаимодействия между контактами не происходит, значит они не обгорают и не загрязняются, и само собой отпадает необходимость в их чистки;
3. Нет необходимости в регулировки положения контактов, по одной причине, их просто нет;
4. Так как механическое воздействие деталей друг с другом в данной системе минимизировано, значит полностью отсутствуют такие явления, как вибрация ротора, резонансные явления, не равномерное распределение искры по свечам;
5. Благодаря постоянной повышенной энергии в свече, которая может достигать и 50 Дж, воспламенение топливной смеси в цилиндрах происходит без сбоев. Особенно это ощущается во время разгона автомобиля, когда все происходит плавно, стабильно и без рывков;
6. Приблизительно на 5% увеличилась экономия расхода топлива и на 20 – 25% уменьшается выброс СО;
7. При морозе запуск холодного двигателя, даже при разряженном до 6В АКБ, происходит более стабильно, чем при других системах зажигания.

Устройство БТСЗ

Система зажигания ВАЗ 2109 состоит:

1. Коммутатор 3620.3734;
2. Свечи зажигания А17ДВР;
3. Датчик распределителя 40.3706;
4. Катушки зажигания 27.3705;
5. Выключатель зажигания;

• — Блокировочное устройство, которое не допускает следующее включение стартера пока не будет полностью выключено зажигание;
• — Запорное-противоугонное устройство.

Особенности конструкции и принцип работы:

1. Принцип работы системы зажигания ВАЗ 2109 основан на эффекте Холла.
2. Валик датчика – распределителя получает вращательный момент от распредвала двигателя и расположен горизонтально.
3. Самопроизвольное выключение системы зажигания происходит через 2 -8 секунд после поворота ключа зажигания в крайнее левое положение и заглушенном моторе.
4. В ходе работы СЗ происходит выравнивание коммутируемого тока в случае, когда напряжение в сети изменяется в пределах от 6 до 18 В.
5. При не большой частоте работы двигателя, благодаря специальной системе, встроенной в коммутатор, регулируется время накопления электроэнергии в катушке зажигания, а также происходит ограничение силы тока.

Система зажигания ВАЗ 2109 работает на напряжении до 26 кило вольт, длительность искрового разряда варьирует в приделах 1,6-2,0 мс и за это время выделяется энергии в 35 – 50 МДж.

Распределитель зажигания.

Датчик-распределитель.

Состоит из:

1. Регуляторов опережения зажигания двух типов — вакуумного и центробежного;
2. Датчика импульсов напряжения, который регулирует работу коммутатора.

Момент искрообразования

Искрообразование в системе зажигания ВАЗ 2109 происходит следующим образом:

1. Вал распределителя зажигания вращаясь одновременно вращает и экран с прорезями, который имеет форму цилиндра, и частично его внутренняя поверхность состоит из металла. Вращаясь данный экран образует электромагнитное поле.
2. Наибольший сигнал датчика образуется тогда, когда в зазоре микропереключателя появляется металлическая часть экрана, а наименьший сигнал датчика образуется тогда, когда в рабочем зазоре металлическая часть экрана отсутствует.
3. Момент перепадов уровней сигналов от большего к меньшему длится всего от 1 до 5 микро секунд и в это время происходит искрообразование.

Безусловно процесс искрообразования проходит сложнее и во многом зависит от геометрии прорезей экрана, но описывать сложные физические процессы здесь нет смысла, так как они многим людям будут не понятны.

Роль коммутатора

Электронный коммутатор играет важную роль в системе зажигания ВАЗ 2109:

1. Стабилизация тока при скачках напряжения от 6 до 18 В.
2. Создание импульсов тока необходимой амплитуды и продолжительности в катушке зажигания.
3. Защиты от перегрузок полупроводниковых деталей и предотвращения их выгорания.
4. Обесточивание системы зажигания в случае его выключения и остановки двигателя.

Порядок обслуживания СЗ

Система зажигания ВАЗ 2109, как и другие узлы и агрегаты автомобиля, должно периодически обслуживаться.

Несвоевременное техническое обслуживание может привести к:

1. Потере надежности работы системы зажигания, как правило, это проявляется в частых сбоях в ее работы;
2. Уменьшение технических показателей в эксплуатации;
3. Резкое увеличение расхода топлива;
4. Не выявление поломок деталей СЗ на начальной стадии, может привести к более серьезным неисправностям.

Техническое обслуживание необходимо приводить постоянно с периодичностью, указанной с технической документации на автомобиль.

Так как на автомобиле ВАЗ 2109 система зажигания включает в себя достаточное количество различной электроники и в ходе ее работы в ней образуется очень высокое напряжение, в целях безопасности и исключения возможности вывода из строя важных электронных деталей, выполнение перечисленных ниже правил является обязательным:

1. При запущенном моторе запрещено касаться руками катушки зажигания, корпуса коммутатора, проводов, передающих высокое напряжение;
2. Запрещено тестировать на работоспособность всю цепь зажигания методом «на искру», так как это может привести не только к увечьям, но и к поломки всей системы зажигания.
3. Запрещено заводить автомобиль методом искрового зазора между центральной клеммой датчика-распределителя и высоковольтным проводом.

Работы по техническому обслуживанию не сложные и включают в себя:

1. Очистка от нагара свечей зажигания или их замена;
2. Проверка изоляции проводов и их крепление;
3. Контроль момента зажигания и правильная его установка;
4. Очистка от грязи всех сторон крышки ротора и датчика распределителя;
5. Зачистка токо разносной пластины ротора и электродов боковых клемм;
6. Проверять крепление всех деталей системы зажигания, обращать внимание на защитные колпачки, не допускать образование в них трещин;
7. Проверять крепление всех видов проводов, не допускать их болтание.

Проверка системы зажигания

Установка зажигания.

Обратившись к теории можно вспомнить, что возгорание топливной смеси в цилиндре двигателя происходит благодаря искре от свечи зажигания.

Однако следует понимать, что искрообразование должно происходить в определенный момент, при определенной позиции поршня относительно верхней мертвой точки.

Для того чтобы выдерживать нужные параметры работы системы зажигания, существует такое понятие, как выставление момента зажигания.

Для выполнения таких работ в автомобиле ВАЗ 2109 специально в люке картера сцепления нанесена шкала, а на маховике имеется метка.

При смещении на одно деление шкалы, колен вал проворачивается на 1 градус.

На шкале лючка картера имеется самая длинная метка, которая расположена по середине. Чтобы выставить 1 – й и 4 – й цилиндры двигателя в ВМТ (верхняя мертвая точка), необходимо совместить эту длинную метку с меткой на маховике.

Нормативные показатели на скриншоте.

Использование стробоскопа для проверки зажигания

Наиболее приемлемый способ проверки зажигания на ВАЗ 2109 это использование стробоскопа.

Хотя название данного прибора и ставит некоторых водителей в ступор, ничего сложного в его работе нет.

Для проверки необходимо:

1. Соединить провода «+» к «+» и «-» к «–» стробоскопа с АКБ, а провод датчика прибора подсоединяем к проводу высокого напряжения, подходящего к первому цилиндру.
2. Заводим автомобиль, на холостом режиме работы двигателя мигающий луч света исходящий из стробоскопа направляем в лючок картера сцепления.
3. Момент зажигания выставлен верно, если риска на картере сцепления совпадает с меткой на маховике, что соответствует первоначальному углу опережения зажигания.

Для изменения угла опережения зажигания (УОЗ) необходимо:

1. Расположиться так, чтобы смотреть на крышку датчика-распределителя;
2. Чтобы увеличить УОЗ проверните корпус датчика-распределителя по часовой стрелке;
3. Чтобы уменьшить УОЗ – против часовой стрелки.

Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

1. Перенаправление искрообразования по цилиндрам двигателя;
2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает. Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Для системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

Наибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.

Вакуумный регулятор

Вакуумный регулятор, в зависимости от того на сколько сильно открыта дроссельная заслонка и повысилась нагрузка на двигатель, изменяет угол ОЗ, максимальный показатель которого для ВАЗ 2109 должен быть в пределах от 20 до 24 градусов по углу поворота коленвала двигателя.

Принцип работы:

1. При повышение нагрузки на двигатель и нажатии педали газа, дроссельная заслонка открывается;
2. Происходит уменьшение разряжения в одном из отсеков вакуумного регулятора;
3. Уменьшение разряжения в камере приводит к перемещении подпружиненной тяге;
4. Тяга перемещаясь тянет за собой пластину и проворачивает прерыватель по ходу вращения ротора, выставляя тем самым меньший угол опережения зажигания.
5. При уменьшении нагрузки, дроссельная заслонка закрывается, разряжение в камере увеличивается и процесс проходит в обратную сторону.

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля.

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО.

Двигатель в нормальном состоянии если:

1. Отсутствие мокроты на резьбе;
2. Тонкий нагар копоти на темном ободке;
3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

1. На резьбе остатки масла или бензина;
2. На ободке рыхлый нагар черного цвета с наличием пятен;
3. Все электроды темно-коричневые с наличием пятен;
4. Свеча мокрая с темным нагаром;
5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями:

1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
2. Что такое калильное число;
3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

Катушка зажигания

На автомобиле ВАЗ 2109 установлена катушка зажигания принцип работы, которой основан на принципе разомкнутой магнитной цепи.

Как и многие катушки зажигания, модель 27.3705 состоит из сердечника, первичной и вторичной обмоток. Корпус катушки заполнен трансформаторным маслом.

Особенность конструкции данной катушки зажигания является наличие специального предохранительного клапана одноразового аварийного действия. Срабатывает данный клапан только в том случае, когда давление масла в корпусе станет выше нормативного.

Если клапан сработал, то сразу меняйте катушку зажигания. Если бы не было такого клапана, то катушку просто бы разорвало с вытекающими из этого последствиями.

Неисправности катушки зажигания

Наиболее распространенными неисправности являются:

1. Межвитковое замыкание первичной и вторичной обмотками;
2. Обрыв в цепи 1 – й или 2 – й обмоток;
3. Пробой изоляции второй обмотки на корпус катушки.

Основные признаки неисправности катушки зажигания:

1. На крышке наблюдаются следы подтекания масла;
2. Трещины и скоры на крышке;
3. Не правильные показатели омметра (читайте дальше).

При выявлении данный проблем катушку зажигания следует заменить.

Проверка сопротивления в 1 – й и 2 – й обмотках

Первичная обмотка.

Для выполнения таких работ Вам потребуется омметр и температура окружающего воздуха 20 – 25 градусов.

Подключите омметр к правой и левой клеммам катушки, показания должны быть в пределах 0,4 – 0,5 Ом. При любых других показателях катушка заменяется на новую.

Вторичная обмотка.

Для проверки соедините провода омметра к клемме Б и к высоковольтной клемме, которая находится по середине катушки. Температура воздуха та же 20 – 25 градусов. Показания омметра должны быть в пределах 4,5 – 5,5 кОм, при каких-либо других показаниях катушка меняется на новую.

Сопротивление изоляции на «корпус».

Все очень просто, один провод омметра подсоединяем к корпусу катушки, второй провод последовательно к каждой клемме. Показания омметра во всех случаях должно быть не менее 50 МОм. При других показаниях катушка меняется на новую.

Хотя система зажигания ВАЗ 2109 и не является сложной по своему устройству, принцип ее работы основан на сложных электро физических явлениях, а значит подходить к регулировки и обслуживанию зажигания нужно аккуратно и со знанием дела.

Минимальная ошибка может привести к перебоям в работе двигателя, повышенном расходу топлива и уменьшении приемистости автомобиля поэтому такие работы следует доверять профессионалам.

Выставляем зажигание на ВАЗ 2109 — видео от Наиля Порошина.

Оцените статью

autotopik.ru

Двухконтурное зажигание на ваз 2109 — Лада 2109, 1.3 л. , 1988 года на DRIVE2

Несколько раз мучался зимой с запуском движки.Даже не в морозы а в 0 градусов приходишь заводить а машина молчит.выкручиваешь свечи сырые и аккумулятор в итоге сел!С хорошим аккумом заводится нормально.Как оказалось в итоге у меня стояла катушка от контактного зажигания Б-117 от классики.Сразу поменял на катушку от БСЗ.И машина стала заводиться и ехать гораздо лучше но на этом я не остановился и решил сделать Двухконтурное зажигание с 2-мя датчиками холла, 2-мя коммутаторами и 2-мя катушками от волги змз-406

Для начала я стал собирать трамблёр т.к это самая основная и тонкая деталь системы.
Взял за основу трамблёр от ОКИ, можно и обычный девятошный.Просто он у меня был от окушки лежал в гараже.Разобрал его полностью и приступил к монтажу 2-го датчика холла прямо на штатную площадку по углом 90 гр.Разметил примерно положение 2-го датчика.
На площадке имеются риски примерного положения середины датчика:

просверлил и нарезал метчиком резьбу для болтиков:

Потом аккуратно подрезал полотном по металлу сами датчики холла чтобы они не мешали друг другу. Примерно так это выглядит:

далее доработал вал, заменил грузики опережения угла зажигания на девятошные.Они меньше и легче
чем у оки, на фото показаны окушинские грузики!И соответственно пружинки тоже заменил.Шторка осталась штатная окушенская я её не трогал.если делать из девятошного вала то шторку надо тоже доработать отпилив две противоположные.чтобы была как на фото:

на этом с валом всё!Далее из самого корпуса трамблёра выпилил небольшой кусочек для крепления вилки 2-го датчика холла, просверлил отверстие и нарезал резьбу для болтика

Далее всё это дело собрал.Вот что получилось:

Примечание:при сборке оказалось что площадка на которую крепятся датчики холла от
«Оки» больше чем от «2109» и крепить датчик оказалось проще так что ещё один+, Сами датчики желательно покупать одинаковые в одном магазине из одной партии тк они немного отличаются!на этом с трамблёром пока всё!

Далее прикупил остальные необходимые детали это: 2-е катушки от волги змз-406,
жгут проводов для БСЗ 2108, коммутатор «Астро» тк такой же у меня уже стоял

Подключал проводку по схеме:

Примечание:подключая по схеме 1 тахометр будет показывать в два раза меньше оборотов. Если же вы хотите сделать тахометр нормальный то есть ещё схема 2,
там надо будет впаять 2-а диода КД213А.но я этого делать не стал и сделал по схеме 1.
И ещё не пытайтесь подключать провода без диодов по схеме 2 тем самым вы параллелите обе катушки и получается что искрят все 4-е свечи одновременно при
срабатывании обоих датчиков холла!Испытанно самим лично)

Для катушек сделал металлическое крепление, но получилось неочень:

И теперь о самом главном:чтобы система работала хорошо надо настроить синхронность
датчиков холла чтобы искра на всех цилиндрах была с одинаковым опережением.Для этого надо сделать
противоположную метку на маховике это будет ВМТ 2-го цилиндра.Нужно отсчитать от штатной метки 64 зуба по венцу.И с помощью стробоскопа совмещать обе метки с 1-го и 2-го цилиндра, двигая 2-й датчик холла вверх вниз или обоими датчиками по направлению белых стрелок.для этого я рассверлил отверстия тонким сверлом в датчиках чтобы двигать.

фотки:

крепление для катушек получилось не очень, пока подложил кусок изоляции чтобы катушки не болтались

вместо родного бачка поставил от оки, как родной стоит

правда у меня карбюратор беднит смесь и движок маслице подъедает, свечи такие все

Система у меня стоит уже настроенная, катаюсь около недели. Скажу что машинка стала ровнее работать на хх чем раньше, принимать стала лучше.у меня движок 1.3
думаю что на двигателях с большим объёмом система будет работать ещё более эффективнее.
снял вот ещё видео:

www.drive2.ru

Модернизация системы зажигания карбюраторных ВАЗ 2108 — 21099 — DRIVE2

Так как мне захотелось немного модернизировать свою систему зажигания, а именно поменять старую катушку на что нибудь другое из за того, что по всем признакам и приговору СТОшника уже подходит время её менять. Перелопатив весь форум и интернет, видел как применяют по четыре катушки, две релюшки, кучу проводки и полнейшего разноса трамблера )) чтоб впихнуть невпихуемое, дошел даже до способа «божья искра», понял что это очень хлопотно и из за неправильной установки можно влететь есчо на более крупную сумму.
Короче, нашел на мой взгляд самый простой способ как заменить надоедливую катушку 027.3705 за которой нужен «уход» и теперь я очень сильно сомневаюсь в качестве новых «российско — китайских» катушек такого типа:

на более современный вид инжекторной катушки 2111-3705010-03 с несильно большой доработкой самой проводки

Получается что в схеме практически ничего не надо менять, просто заменяется сама катушка зажигания.
В цепи бесконтактной системы зажигания ВАЗ 2108 остаются все детали — коммутатор электронный 0529.3734, ВАЗовский трамблер во всей своей красе с одним бесконтактным датчиком холла.

Установка :
При подключении катушки можно выбрать левую или правую сторону в этом случае другая сторона будет резервной, получается один провод от катушки подключается к корпусу «масса», другой идет на трамблер как от стандартной катушки зажигания.

Сам центральный высоковольтный провод который идет на трамблер надо будет переделать, потому что вывод на катушке инжекторный значит тот конец провода который идет на катушку нужно установить инжекторный наконечник.
На свечах рекомендуемый зазор 1,0 — 1,13 мм.
Схема подключения инжекторной катушки:

Для сравнения это схема подключения катушки старого образца:

Чтобы было понятней расскажу как подключить своими словами:

1. отключаете родную катушку зажигания, на неё идут два провода (запомните какой куда шол) и конец высоковольтного провода который идет потом на трамблер

2. Устанавливаете на конце вв провода который будет идти на инжекторную катушку инжекторный наконечник, дополнительно ставите есчо один провод тоже с инжекторным наконечником который будет идти на корпус «масса»

3. Далее прикручиваете катушку в удобном месте но чтобы провода дотягивались как до катушки так и до массы.

4. подключение проводки происходит через штекер предварительно купленного для этой катушки:
— провод который шол на старой катушке к клеме с буквой «Б» подсоединяется по центру выхода из инжекторной катушке;
— провод который шол на старой катушке к клеме с буквой «К» подсоединяете слева или справа в зависимости какую вы сторону катушки будете использовать

В конце проверяете зазор на свечах, рекомендую высоковольтные провода с сердцевиной из медной жилой минимальным «нулевым» сопротивлением. Такое изменение улучшит ездовые характеристики.

Можно конечно в трамблер установить параллельно два датчика холла чтобы отказаться от подключений ВВ проводов к крышке трамблера и иметь подключение аналогично инжекторной системы, но я счел это излишним.

Этот способ замены катушек зажигания старого образца на более мощные современные варианты можно применять и на других карбюраторных двигателях, к примеру у нас на форуме уже имеется пример применения такого типа на машине Лада Ока

И в конце видео работы от автора этой идеи модернизации:

www.drive2.ru

Система зажигания ВАЗ 2109, устройство, принцип работы

Система зажигания ВАЗ 2109 предназначена для воспламенения в точно заданным момент топливной смеси в камерах сгорания цилиндров его двигателя и отсутствие данной системы гарантирует потерю смысла наличия всего электрооборудования авто в целом.

Классификация систем зажигания

По своему типу системы зажигания делятся на:

• Контактирую;
• Бесконтактную;
• Контактно-транзисторную.

Все перечисленные системы зажигания получают электроэнергию от АКБ или генератора и являются самыми распространенными.

По признакам они делятся на:

• Индуктивная – электроэнергия концентрируется в магнитном поле;
• Емкостная – электроэнергия собирается в электрическом поле.

Здесь отличие заключается в том, где именно накапливается электроэнергия с последующей отдачей ее на свечи зажигания.

Контактная СЗ

Питание зажигания в данной системе происходит от АКБ или генератора (в основном) — это классика.

Однако контактная СЗ, со временем, в ходе эксплуатации переставала быть надежной.

Причиной этому стало появление более современных двигателей, которые стали работать уже в других нагрузочных режимах, с другими топливными смесями и имели большее количество цилиндров.

Поэтому в середине 60 – х годах прошлого столетия контактная система зажигания себя полностью изжила и на смену ей пришла контактно – транзисторная СЗ.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс. км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

• Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
• Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
• Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

Бесконтактно — транзисторную систему зажигания (БТСЗ)

Теперь мы вплотную подошли к системе зажигания ВАЗ 2109. На данной модели автомобиля от ВАЗ установлена бесконтактная система зажигания, которая нашла свое применение еще с середины 80 – х годов.

В данной системе прерывательный механизм был заменен более современным бесконтактным датчиком, который мгновенно и точно определяет частоту вращения коленвала двигателя и угол его положения.

В отличии от более ранних систем зажигания, где в основу их работы было заложено механическое воздействие деталей друг с другом, в принципе работы новой системы зажигания заложен электрический импульс, который образовывается с помощью бесконтактного датчика. Но обо всем по порядку.

Короткое знакомство — преимущества

Как уже отмечалось выше система зажигания ВАЗ 2109 является бесконтактно-транзисторной.

За время своего существования данная СЗ зарекомендовала себя вполне надежно не смотря на то, что вырабатывает она большую энергию до 50Дж, а напряжение пробоя в ней может достигать от 30 кВ и более. КПД работы бесконтактно-транзисторной СЗ считается очень высоким.

Преимущества данной СЗ:

• Если работа СЗ предусмотрена с датчиком Холла, то на показатель энергии искры никак не влияет ни частота работы двигателя, ни показатель напряжения в электрической сети автомобиля. Это происходит потому, что период времени концентрации энергии в катушке зажигания остается всегда неизменным, что и есть одной из причин большого КПД работы данной системы зажигания;
• Так как непосредственно механического взаимодействия между контактами не происходит, значит они не обгорают и не загрязняются, и само собой отпадает необходимость в их чистки;
• Нет необходимости в регулировки положения контактов, по одной причине, их просто нет;
• Так как механическое воздействие деталей друг с другом в данной системе минимизировано, значит полностью отсутствуют такие явления, как вибрация ротора, резонансные явления, не равномерное распределение искры по свечам;
• Благодаря постоянной повышенной энергии в свече, которая может достигать и 50 Дж, воспламенение топливной смеси в цилиндрах происходит без сбоев. Особенно это ощущается во время разгона автомобиля, когда все происходит плавно, стабильно и без рывков;
• Приблизительно на 5% увеличилась экономия расхода топлива и на 20 – 25% уменьшается выброс СО;
• При морозе запуск холодного двигателя, даже при разряженном до 6В АКБ, происходит более стабильно, чем при других системах зажигания.

Устройство БТСЗ

Система зажигания ВАЗ 2109 состоит:

• Коммутатор 3620.3734;
• Свечи зажигания А17ДВР;
• Датчик распределителя 40.3706;
• Катушки зажигания 27.3705;
• Выключатель зажигания;

• — Блокировочное устройство, которое не допускает следующее включение стартера пока не будет полностью выключено зажигание;
• — Запорное-противоугонное устройство.

Особенности конструкции и принцип работы

• Принцип работы системы зажигания ВАЗ 2109 основан на эффекте Холла.
• Валик датчика – распределителя получает вращательный момент от распредвала двигателя и расположен горизонтально.
• Самопроизвольное выключение системы зажигания происходит через 2 -8 секунд после поворота ключа зажигания в крайнее левое положение и заглушенном моторе.
• В ходе работы СЗ происходит выравнивание коммутируемого тока в случае, когда напряжение в сети изменяется в пределах от 6 до 18 В.
• При не большой частоте работы двигателя, благодаря специальной системе, встроенной в коммутатор, регулируется время накопления электроэнергии в катушке зажигания, а также происходит ограничение силы тока.

Система зажигания ВАЗ 2109 работает на напряжении до 26 кило вольт, длительность искрового разряда варьирует в приделах 1,6-2,0 мс и за это время выделяется энергии в 35 – 50 МДж.

Распределитель зажигания

Датчик-распределитель

Состоит из:

• Регуляторов опережения зажигания двух типов — вакуумного и центробежного;
• Датчика импульсов напряжения, который регулирует работу коммутатора.

Момент искрообразования

Искрообразование в системе зажигания ВАЗ 2109 происходит следующим образом:

1. Вал распределителя зажигания вращаясь одновременно вращает и экран с прорезями, который имеет форму цилиндра, и частично его внутренняя поверхность состоит из металла. Вращаясь данный экран образует электромагнитное поле.
2. Наибольший сигнал датчика образуется тогда, когда в зазоре микропереключателя появляется металлическая часть экрана, а наименьший сигнал датчика образуется тогда, когда в рабочем зазоре металлическая часть экрана отсутствует.
3. Момент перепадов уровней сигналов от большего к меньшему длится всего от 1 до 5 микро секунд и в это время происходит искрообразование.

Безусловно процесс искрообразования проходит сложнее и во многом зависит от геометрии прорезей экрана, но описывать сложные физические процессы здесь нет смысла, так как они многим людям будут не понятны.

Роль коммутатора

Электронный коммутатор играет важную роль в системе зажигания ВАЗ 2109:

• Стабилизация тока при скачках напряжения от 6 до 18 В.
• Создание импульсов тока необходимой амплитуды и продолжительности в катушке зажигания.
• Защиты от перегрузок полупроводниковых деталей и предотвращения их выгорания.
• Обесточивание системы зажигания в случае его выключения и остановки двигателя.

Порядок обслуживания СЗ

Система зажигания ВАЗ 2109, как и другие узлы и агрегаты автомобиля, должно периодически обслуживаться.

Не своевременное техническое обслуживание может привести к:

• Потере надежности работы системы зажигания, как правило, это проявляется в частых сбоях в ее работы;
• Уменьшение технических показателей в эксплуатации;
• Резкое увеличение расхода топлива;
• Не выявление поломок деталей СЗ на начальной стадии, может привести к более серьезным неисправностям.

Техническое обслуживание необходимо приводить постоянно с периодичностью, указанной с технической документации на автомобиль.

Так как на автомобиле ВАЗ 2109 система зажигания включает в себя достаточное количество различной электроники и в ходе ее работы в ней образуется очень высокое напряжение, в целях безопасности и исключения возможности вывода из строя важных электронных деталей, выполнение перечисленных ниже правил является обязательным:

• При запущенном моторе запрещено касаться руками катушки зажигания, корпуса коммутатора, проводов, передающих высокое напряжение;
• Запрещено тестировать на работоспособность всю цепь зажигания методом «на искру», так как это может привести не только к увечьям, но и к поломки всей системы зажигания.
• Запрещено заводить автомобиль методом искрового зазора между центральной клеммой датчика-распределителя и высоковольтным проводом.

Работы по техническому обслуживанию не сложные и включают в себя:

• Очистка от нагара свечей зажигания или их замена;
• Проверка изоляции проводов и их крепление;
• Контроль момента зажигания и правильная его установка;
• Очистка от грязи всех сторон крышки ротора и датчика распределителя;
• Зачистка токо разносной пластины ротора и электродов боковых клемм;
• Проверять крепление всех деталей системы зажигания, обращать внимание на защитные колпачки, не допускать образование в них трещин;
• Проверять крепление всех видов проводов, не допускать их болтание.

Проверка системы зажигания

Установка зажигания

Обратившись к теории можно вспомнить, что возгорание топливной смеси в цилиндре двигателя происходит благодаря искре от свечи зажигания.

Однако следует понимать, что искрообразование должно происходить в определенный момент, при определенной позиции поршня относительно верхней мертвой точки.

Для того чтобы выдерживать нужные параметры работы системы зажигания, существует такое понятие, как выставление момента зажигания.

Для выполнения таких работ в автомобиле ВАЗ 2109 специально в люке картера сцепления нанесена шкала, а на моховике имеется метка.

При смещении на одно деление шкалы, колен вал проворачивается на 1 градус.

На шкале лючка картера имеется самая длинная метка, которая расположена по середине. Чтобы выставить 1 – й и 4 – й цилиндры двигателя в ВМТ (верхняя мертвая точка), необходимо совместить эту длинную метку с меткой на моховике.

Нормативные показатели на скриншоте

Использование стробоскопа для проверки зажигания

Наиболее приемлемый способ проверки зажигания на ВАЗ 2109 это использование стробоскопа.

Хотя название данного прибора и ставит некоторых водителей в ступор, ничего сложного в его работе нет.

Для проверки необходимо:

1. Соединить провода «+» к «+» и «-» к «–» стробоскопа с АКБ, а провод датчика прибора подсоединяем к проводу высокого напряжения, подходящего к первому цилиндру.
2. Заводим автомобиль, на холостом режиме работы двигателя мигающий луч света исходящий из стробоскопа направляем в лючок картера сцепления.
3. Момент зажигания выставлен верно, если риска на картере сцепления совпадает с меткой на маховике, что соответствует первоначальному углу опережения зажигания.

Для изменения угла опережения зажигания (УОЗ) необходимо:

1. Расположиться так, чтобы смотреть на крышку датчика-распределителя;
2. Чтобы увеличить УОЗ проверните корпус датчика-распределителя по часовой стрелке;
3. Чтобы уменьшить УОЗ – против часовой стрелки.

Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

1. Перенаправление искрообразования по цилиндрам двигателя;
2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает. Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Для системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

Наибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.

Вакуумный регулятор

Вакуумный регулятор, в зависимости от того на сколько сильно открыта дроссельная заслонка и повысилась нагрузка на двигатель, изменяет угол ОЗ, максимальный показатель которого для ВАЗ 2109 должен быть в пределах от 20 до 24 градусов по углу поворота коленвала двигателя.

Принцип работы:

1. При повышение нагрузки на двигатель и нажатии педали газа, дроссельная заслонка открывается;
2. Происходит уменьшение разряжения в одном из отсеков вакуумного регулятора;
3. Уменьшение разряжения в камере приводит к перемещении подпружиненной тяге;
4. Тяга перемещаясь тянет за собой пластину и проворачивает прерыватель по ходу вращения ротора, выставляя тем самым меньший угол опережения зажигания.
5. При уменьшении нагрузки, дроссельная заслонка закрывается, разряжение в камере увеличивается и процесс проходит в обратную сторону.

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля.

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО.

Двигатель в нормальном состоянии если:

1. Отсутствие мокроты на резьбе;
2. Тонкий нагар копоти на темном ободке;
3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

1. На резьбе остатки масла или бензина;
2. На ободке рыхлый нагар черного цвета с наличием пятен;
3. Все электроды темно-коричневые с наличием пятен;
4. Свеча мокрая с темным нагаром;
5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями:

1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
2. Что такое калийное число;
3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

Катушка зажигания

На автомобиле ВАЗ 2109 установлена катушка зажигания принцип работы, которой основан на принципе разомкнутой магнитной цепи.

Как и многие катушки зажигания, модель 27.3705 состоит из сердечника, первичной и вторичной обмоток. Корпус катушки заполнен трансформаторным маслом.

Особенность конструкции данной катушки зажигания является наличие специального предохранительного клапана одноразового аварийного действия. Срабатывает данный клапан только в том случае, когда давление масла в корпусе станет выше нормативного.

Если клапан сработал, то сразу меняйте катушку зажигания. Если бы не было такого клапана, то катушку просто бы разорвало с вытекающими из этого последствиями.

Неисправности катушки зажигания

Наиболее распространенными неисправности являются:

1. Межвитковое замыкание первичной и вторичной обмотками;
2. Обрыв в цепи 1 – й или 2 – й обмоток;
3. Пробой изоляции второй обмотки на корпус катушки.

Основные признаки неисправности катушки зажигания:

1. На крышке наблюдаются следы подтекания масла;
2. Трещины и скоры на крышке;
3. Не правильные показатели омметра (читайте дальше).

При выявлении данный проблем катушку зажигания следует заменить.

Проверка сопротивления в 1 – й и 2 – й обмотках

Первичная обмотка

Для выполнения таких работ Вам потребуется омметр и температура окружающего воздуха 20 – 25 градусов.

Подключите омметр к правой и левой клеммам катушки, показания должны быть в пределах 0,4 – 0,5 Ом. При любых других показателях катушка заменяется на новую.

Вторичная обмотка

Для проверки соедините провода омметра к клемме Б и к высоковольтной клемме, которая находится по середине катушки. Температура воздуха та же 20 – 25 градусов. Показания омметра должны быть в пределах 4,5 – 5,5 кОм, при каких-либо других показаниях катушка меняется на новую.

Сопротивление изоляции на «корпус»

Все очень просто, один провод омметра подсоединяем к корпусу катушки, второй провод последовательно к каждой клемме. Показания омметра во всех случаях должно быть не менее 50 МОм. При других показаниях катушка меняется на новую.

Хотя система зажигания ВАЗ 2109 и не является сложной по своему устройству, принцип ее работы основан на сложных электро физических явлениях, а значит подходить к регулировки и обслуживанию зажигания нужно аккуратно и со знанием дела.

x7.by

Проверка бесконтактной системы зажигания карбюраторных двигателей автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099

Проверка системы зажигания необходима при диагностике неисправностей автомобильного двигателя. Например, в таких ситуациях, когда двигатель не запускается, запускается и глохнет, неустойчиво работает на холостом ходу, присутствуют провалы в его работе. Следует отметить, что аналогичные неисправности возможны и при проблемах с карбюратором и с самим двигателем. Перечень неисправностей системы зажигания изложен на странице «Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099 и их модификаций».

Основным показателем нормальной работы системы зажигания является наличие устойчивой искры между электродами свечей зажигания. Так как система зажигания автомобилей ВАЗ 2108, 2109, 21099 бесконтактная, то проверять наличие искры стоит именно на свечах, а не между наконечником центрального бронепровода и «массой» как на автомобилях с контактной системой зажигания.
Поэтому выкручиваем все свечи, подсоединяем к ним наконечники высоковольтных проводов и кладем их на клапанную крышку двигателя («массу»). Включаем зажигание и вращаем коленчатый вал стартером. Наблюдаем за свечами. Стабильная, сильная сине-оранжевая искра между электродами свечей – показатель нормально работающей системы зажигания. Слабая, с перебоями искра, либо вообще ее отсутствие свидетельствует о проблемах с системой зажигания и необходимости проверки ее элементов.

Еще одна проверка заключается в визуальном поиске мест утечки тока. В темном гараже или в темное время суток поднимите капот автомобиля и заведите двигатель. Внимательно осмотрите катушку зажигания, высоковольтные провода, крышку трамблера, свечи зажигания. Утечка тока будет заметна в виде свечения или искровых разрядов на проблемных местах. «Пробитые» детали заменяем новыми.

Проверка коммутатора

Можно заменить коммутатор заведомо исправным, можно оценить его исправность по вольтметру.
Включите зажигание и посмотрите на вольтметр. При исправном коммутаторе стрелка вначале отклонится на небольшой угол (на 2-3 секунды), а затем займет свое нормальное положение. Если он неисправен, стрелка вольтметра перемещается к максимальному значению сразу, без паузы. Подробнее: «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099».

Проверка датчика Холла

Проверку можно осуществить заменой датчика на заведомо исправный или при помощи вольтметра (мультиметра, автотестера работающих в режиме вольтметра). Прибор необходимо подключить к зеленому и черно-белому проводам идущим к датчику. Чтобы это сделать нужно проколоть провода двумя булавками и уже к ним подключить вольтметр. Медленно поворачивая коленчатый вал при включенном зажигании наблюдаем за показаниями прибора. Если датчик Холла исправен, то напряжение будет скакать от 0,4 В до максимального напряжения в бортовой сети. Неисправный датчик меняем, ремонту он не подлежит.

Проверка высоковольтных проводов (бронепроводов)

Визуально осматриваем провода. Загрязнения очищаем тряпкой смоченной в ацетоне. Выгоревшие внутри однозначно отбраковываем.
Мультиметром или автотестером (в режиме омметра) проверяем сопротивление каждого высоковольтного провода. У исправных проводов оно составляет 3,5 – 10 кОм. Если неисправен хотя бы один провод, желательно заменить не только его, но и весь комплект. Подробнее: «Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 231099».

Проверка свечей зажигания

Проверка свечей зажигания на наличие искры описана выше в общей проверке работоспособности системы зажигания. Наличие искры между электродами свечи является показателем ее исправности. Так же можно проверить исправность свечей зажигания специальным пробником. При проведении такой проверки прочитайте инструкцию к своему пробнику и следуйте ей.

Необходимо так же визуально оценить состояние свечей. Например, наличие черного нагара свидетельствует либо о неисправности самой свечи, либо несоответствии ее калильного числа требуемому для данного двигателя, либо о неисправности двигателя и т. д.
Более подробно о  проблемах со свечами зажигания читайте на странице «Неисправности свечей зажигания».

Проверка катушки зажигания

Наличие искры между электродами свечей зажигания свидетельствует о том, что катушка («бобина») исправна. Более точно степень ее исправности можно определить с помощью мультиметра, автотестера и аналогичных им приборов, работающих в режиме омметра. Снимаем катушку зажигания. Подсоединяем омметр одним щупом к выводу «Б» катушки, а вторым щупом к выводу «К». Так мы проверим сопротивление ее первичной обмотки. Оно должно быть близко к нулю 0,4 – 0,5 Ом.
Далее опять один щуп к выводу «Б», а второй к выводу центрального бронепровода. Так мы проверим сопротивление вторичной (высоковольтной) обмотки. Оно должно равняться 4,5 – 5,5 Ом.
Потом один щуп к выводу «Б», а второй на корпус катушки. Так измеряется сопротивление изоляции. Оно равняется 50 МОм.
Помимо такой проверки визуально осматриваем катушку зажигания, проверяем наличие трещин и прогаров на ее крышке. Очищаем ее от загрязнений.
Неисправную катушку меняем.

Проверка вакуумного регулятора опережения зажигания

Снимаем силиконовую трубку подведения разрежения к вакуумному регулятору со штуцера на карбюраторе. Запускаем двигатель. Создаем ртом в ней разрежение. Двигатель должен увеличить обороты. Если этого не произошло — вакуумный регулятор неисправен.
Также можно провести проверку вакуумного регулятора на разобранном трамблере (снята крышка, бегунок, пластмассовый защитный экран). Аналогичным образом создаем разрежение в трубке и наблюдаем как тяга диафрагмы регулятора поворачивает опорную пластину датчика. Если никакого движения нет, то вакуумный регулятор опережения зажигания неисправен. Неисправный регулятор меняем на исправный. По проверке вакуумного регулятора автомобилей ВАЗ 2108, 2109, 21099 статья на нашем сайте «Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099», «Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Проверка центробежного регулятора опережения зажигания

Проверку центробежного регулятора опережения зажигания можно провести только разобрав трамблер. Необходимо оценить состояние и наличие пружинок, легкость расхождения и возвращения в исходное положение грузиков регулятора. См. «Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Снимаем крышку. Визуально оцениваем ее состояние – наличие трещин, прогаров, состояние контактов (четырех по бокам и одного подпружиненного в центре). При обнаружении неполадок – «пробит» корпус крышки, сильно окислены или разрушены контакты, изношен или залег контактный уголек меняем крышку на новую.

Проверка ротора распределителя зажигания (бегунка)

Снимаем крышку распределителя. Визуально оцениваем его состояние. При наличии прогаров, сильно окисленного или разрушенного контакта меняем бегунок. Проверяем омметром помехоподавительный резистор. Его сопротивление равно 1 кОм.

Проверка цепей низкого напряжения системы зажигания

Проверьте состояние контактов в разъемах (окислились, соскочили). Проверьте по схеме состояние проводов между коммутатором и выключателем зажигания, коммутатором и катушкой зажигания, коммутатором и датчиком Холла.

Проверка момента зажигания

Подробно о том как проверить установку момента зажигания на странице
«Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099».

Еще статьи на сайте по системе зажигания автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099.

— Применяемость свечей зажигания на автомобилях ВАЗ.

— Свечи зажигания.

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификаций.

— Подбор свечей зажигания NGK для карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Система зажигания автомобиля ВАЗ 2108, 2109, 21099

Центробежный регулятор опережения зажигания следует проверять и ремонтировать если в работе карбюраторного двигателя 2108, (21081, 21083) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 появились проблемы связанные со снижением динамики.

Читать далее «Проверка и ремонт центробежного регулятора опережения зажигания ВАЗ 2108, 2109, 21099»

В распределителе зажигания — трамблере бесконтактной системы зажигания автомобилей ВАЗ 2108, 21081, 2109, 21091, 21093, 21099 применяется ротор — «бегунок».

Читать далее ««Бегунок» трамблера 2108, 2109»

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Читать далее «Коммутатор ВАЗ 2108, 2109, 21099»

Трамблер (датчик-распределитель зажигания) — элемент системы зажигания автомобиля.

Читать далее «Трамблер ВАЗ 2108, 2109 принцип действия»

На примере датчика Холла, применяемого в бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099.

Читать далее «Датчик Холла — назначение, принцип действия»

Свечи зажигания Finwhale (Финвал) производства – Германия, входят в десятку наиболее часто применяемых на двигателях 21083, 21081, 2108 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Читать далее «Свечи зажигания Finwhale на двигателя автомобилей ВАЗ 2108, 2109, 21099»

Система зажигания инжекторного двигателя (2111) автомобилей ВАЗ 2108, 2109, 21099 состоит из модуля зажигания, высоковольтных проводов, свечей зажигания и жгута проводов от модуля зажигания к блоку управления (ЭБУ) ЭСУД.

Читать далее «Схема системы зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099»

Трамблер (распределитель зажигания) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях снимаем с двигателя в случае необходимости его ремонта или замены. Для простой замены или проверки его элементов (крышки, бегунка) снимать трамблер не требуется.
Читать далее «Особенности снятия трамблера с двигателя автомобилей ВАЗ 2108, 2109, 21099»

Симптомы неисправности: карбюраторный двигатель пускается («схватывает»), но практически сразу же глохнет, попыток запуска может быть несколько, в результате двигатель или не запускается вовсе или с трудом работает на холостых. Причин данной неисправности, связанных с бесконтактной системой зажигания автомобилей ВАЗ 2108, 2109, 21099 может быть несколько. Помимо нее в том, что двигатель глохнет после пуска может быть виноват карбюратор или сам двигатель.

Читать далее «Карбюраторный двигатель автомобиля (2108, 2109, 21099) запускается и глохнет, причины связанные с системой зажигания»

Понятия «холодные» и «горячие» свечи зажигания следует понимать практически буквально. Это температурная характеристика их работы в двигателе автомобиля.

Читать далее ««Горячие» и «холодные» свечи зажигания, калильное число»

По электродам свечей зажигания и цвету нагара на них можно довольно точно и быстро оценить (диагностировать) состояние и правильность работы карбюраторного двигателя, а так же его систем (питания, зажигания, вентиляции и т. д.). Это одна из нескольких базовых проверок (наличие искры, подачи топлива, измерение компрессии …) при выявлении практически любых неисправностей связанных с двигателем и его системами.

Читать далее «Диагностика карбюраторного двигателя автомобиля по нагару на свечах зажигания»

twokarburators.ru

Трамблер ВАЗ 2108, 2109 принцип действия

Трамблер (датчик-распределитель зажигания) — элемент системы зажигания автомобиля.

Попробуем понять как он работает и каков его принцип действия.

Назначение трамблера ВАЗ 2108, 2109, 21099

Он предназначен принимать искру с катушки зажигания и распределять ее по цилиндрам в соответствии с порядком работы двигателя (для ВАЗ 2108, 2109 1-3-4-2).

Помимо этого трамблер задает момент искрообразования (выдает управляющий импульс на коммутатор) в зависимости от оборотов коленчатого вала, нагрузки на двигатель и угла установки опережения зажигания.

Как работает трамблер

В основе конструкции трамблера — вращающийся вал (т. н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099

Принцип действия трамблера включает в себя работу всех его элементов.

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры. Подробнее «Принцип действия датчика Холла».

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей. Подробнее «Центробежный регулятор опережения зажигания».

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол). Подробнее «Вакуумный регулятор опережения зажигания».

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Система зажигания ВАЗ 2109: принцип работы и регулировка

Трамблер ВАЗ 2109

Довольно простая система зажигания ВАЗ 2109 обеспечивает стабильную работу двигателя и нормальное его функционирование. Сегодня мы рассмотрим принцип действия и основные составляющие системы на автомобиле ВАЗ 2109 с карбюраторной системой впрыска, а также акцентируем внимание на регулировке угла опережения.

Принцип работы и состав системы зажигания на автомобиле ВАЗ 2109

Чтобы понять принцип работы, необходимо изучить состав. К системе зажигания автомобиля ВАЗ 2109 относятся следующие элементы:

1. Датчик Холла (бесконтактный).
2. Распределитель зажигания (в народе его именуют просто трамблер).
3. Электронный коммутатор.
4. Бронепровода.
5. Катушка зажигания.
6. Свечи.

Суть системы в том, чтобы своевременно подавать импульс высокого напряжения на электроды свечей. При вращении стартером происходит передача движения на распределительный вал, от которого и вращается трамблер. В конструкции последнего присутствует датчик Холла, в непосредственной близости от которого вращается своеобразная металлическая «юбка» с прорезями. При прохождении возле чувствительного элемента датчика металлической части происходит появление напряжения на сигнальном проводе.

Сигнал поступает на электронный коммутатор – второй по значимости элемент системы зажигания ВАЗ 2109 с карбюраторным впрыском. Полученный импульс усиливается и подается на катушку, которая состоит из двух обмоток, соединенных в одной точке. А по сути, катушка – это повышающий трансформатор, подобные конструкции установлены даже в микроволновках. В итоге напряжение возрастает в сотни раз – с 12 Вольт до 30 тыс. Вольт. Правда, сила тока очень мала, поэтому удар искрой может вызвать только неприятные ощущения, риска для жизни не представляет.

Высокое напряжение поступает на распределитель зажигания, который необходим для одной основной цели – раздачи тока в соответствующие цилиндры, согласно работе двигателя. Когда высокое напряжение достигает свечи, происходит пробой – между электродами образуется искра, способная воспламенить смесь из бензина и воздуха. Пожалуй, упрощенный рассказ о принципе работы системы зажигания автомобиля ВАЗ 2109 можно считать завершенным. Осталось только поговорить о том, как правильно отрегулировать момент зажигания.

Как проводится регулировка зажигания?

Можно взять на вооружение несколько методов:

1. На слух.
2. При помощи стробоскопа.
3. С применением мотор-тестера.

Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.

Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя.

Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.

Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «­–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее. Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты.

Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.

Очень интересное видео о системе зажигания ВАЗ 2109 и не только:

vaz-remzona.ru

МПСЗ 2109 — DRIVE2

Напишу всё что знаю.
Микропроцессорная система зажигания (далее МПСЗ) применялась на автомобилях ГАЗ, ЗИЛ, АЗЛК и ВАЗ.
Она не требует регулировок, не имеет трущихся контактов, угол зажигания более точный и искра более мощная. Трамблёр отсутствует.

Рассмотрим устройство системы на примере ВАЗ-2109.

Фото украдено у Kentus21

Вместо двухканального коммутатора можно поставить два обычных, вот фото a.d-cd.net/4bd5d81s-480.jpg

Сигнал на коммутатор подавался контроллером электронного зажигания МС2713-02 (он же 21083-3854010) который располагался в коробке воздухопритока на кронштейне. Контроллер 2108-3854010 идёт на двигатель 2108.

Фото украдено у Administrate

Фото украдено у Kosstrike

Фото украдено у RAZOR9600

И на патрубке системы охлаждения устанавливается датчик температуры 19.3828 по которому блок переключался с «холодной» прошивки на «горячую»

Смотрим схему content-1.foto.my.mail.ru…hofer2107/1348/s-4039.jpg

Почему блок повёрнут в другую сторону незнаю

И в контроллере имеется датчик абсолютного давления, к которому поступает разряжение из впускного коллектора. По разряжению, частоте вращения коленвала и температуре более точно меняется угол зажигания по сравнению с трамблёром, что уже помимо более мощной искры увеливает мощность двигателя и снижает расход топлива.

Полный размер

МС2713-01

Корпус пластмассовый и видно рёбра охлаждения.

МС4004

почему блок повёрнут в другую сторону и крепится на саморезы незнаю

Фото украдено у fiolet

Украдено с forum.2108.kiev.ua

www.drive2.ru

ВАЗ 2109: Масло в трамблёре (видео) — Самостоятельный ремонт авто

Содержание:

Деталь, именуемая «трамблёр», выполняет функцию распределения зажигания и оказывает непосредственное влияние на стабильность функционирования автомобильного мотора.
Главная задача, которую призвано решать данное изделие, это регулирование искрообразования в зависимости от нагрузки, количества оборотов и иных параметров работы двигателя, и последующая правильная раздача образующейся искры по всем цилиндрам.

Трамблёр — его конструкция и назначение

Указанное изделие это элемент системы зажигания, решающий комплекс задач:

• Регулировку уровня сигнала (электрического), его контроль, а также последующая передача на катушечный коммутатор;
• Распределение в требуемой последовательности образующейся искры на свечи зажигания, которая задаётся тактами зажигания;

Сегодня в конструкциях автомобилей применяются 2 типа систем зажигания: контактные и бесконтактные. Существуют иные технические решения, но они применяются на моделях, число которых пренебрежимо мало.
Устанавливаемые в них распределители отличаются по
конструкции весьма незначительно и практически идентичны по базовым характеристикам. Поэтому поняв, что масло течёт из-под трамблёра ВАЗ 2109, выполнять работы по устранению выявленной неисправности можно одними и теми же методами.

Трамблёр для ВАЗ 2109

Штатное изделие для машины указанной марки имеет встроенный четырёхискровой датчик Холла, укомплектованный встроенными регуляторами, регулирующими систему опережения зажигания. Последние могут быть вакуумными, либо центробежными.

Основными элементами карбюратора можно назвать следующие его детали:

• Муфта
• Валик с установленным центробежным регулятором
• Кольцо уплотнительное
• Пластинка опорная
• Регулировочные шайбы
• Пылезащитный экран
• Датчик Холла
• Вакуум-корректор
• Бегунок (прерыватель-распределитель)
• Шайбы упорная и стопорная
• Корпус трамблёра

Внешние проявления неисправности

Понять, что следует проверить техническое состояние трамблёра, можно по следующим фактам:

• В движении машина дёргается
• Двигатель невозможно завести
• При увеличении скорости движения слышен характерный стук поршневых пальцев
• Медленный разгон автомобиля
• Существенно увеличившийся расход топлива

Одной из вероятных причин возникновения неисправности является масло в трамблере ваз 2109, попавшее в его распределитель.

Причины, по которым масло может попасть в трамблёр

В автомобиле ВАЗ 2109 масло из-под трамблёра может попасть внутрь данного изделия сквозь имеющийся на хвостовике сальник. Внешне это будет выглядеть примерно так. При разборе трамблёра явно видна ржавчина на бегунке, установленный там уголёк часто полностью стирается, а под экраном всё в масле.

Причиной, приведшей к тому, что появилось масло в трамблёре ВАЗ 2109, является засорение мелкого отверстия, имеющегося в основании карбюратора, которое относится конструктивно к системе вентиляции имеющегося у двигателя картера.

На холостых оборотах двигателя в картере возникает избыточное давление, которое через сальник продавливает масло внутрь трамблёра.
Для того, чтобы неисправность не повторялась, следует прочистить отверстие, упомянутое выше. Но операция достаточно сложна в техническом плане. Поэтому её следует выполнять в СТО.

Ещё одной причиной, приводящей к появлению на ВАЗ 2109 масла в трамблёре, служит сильная изношенность сальника.

Для выявления и устранения данной неисправности трамблёр, как минимум, требуется снять, а после выполнения необходимого объёма работ, установить на место.

Последовательность выполнения работ своими руками

Перед началом работ помните, что маслом в трамблёре ВАЗ 2109 испачканы все находящиеся внутри детали. После демонтажа из следует промыть и просушить.

1. Демонтаж трамблёра начинается со снятия минусового провода, который подключен к клемме АКБ.

2. Затем отключаем от него провода высоковольтные, потом вакуумный шланг, которым трамблёр соединён с вакуум корректором.

3. Следующим этапом работ станет выемка троса из держателя. Он используется для привода заслонок.

4. Убираем кронштейн, являющийся фиксатором для проводов. В комплекте со всеми шпильками и теми проводами, которые были здесь закреплены.

5. Откручиваем крепёжную гайку, контролируя, при этом, чтобы установленная под ней шайба не потерялась. Указанная работа выполняется в несколько этапов:
На привод устройств вспомогательных, с одной стороны, и корпус трамблёра, с другой, наносятся специальные метки. Это необходимо сделать для того, чтобы выполняя сборку изделия, вы могли сохранить стартовый момент зажигания без проведения новой регулировки.

6. Отвёрткой отжимаем фиксатор на распределителе и вынимаем жгут проводов зажигания.

7. Вынимаем заглушку из резины из корпуса картера автомобильного сцепления.

8. Вращая коленвал, добиваемся выставление поршня в 1-ом цилиндре в ВМТ.

9. Риска, нанесённая на маховик, просматриваемая в отверстии, должна совпасть с делением, нанесённым на середину шкалы корпуса.

10. Снимаем трамблёр, предварительно отвернув удерживающие его гайки.

11. Монтаж осуществляется в обратной последовательности.

12. При установке бегунка необходимо проконтролировать, положение валика. Последний должен размещаться так, чтобы его внешний контакт располагался напротив клеммы, которая соответствует 1-ому цилиндру.

13. Клемма находится на крышке.

14. Обязательно совместите метки, о которых говорилось выше.

Ниже вы можете просмотреть видео о том, кaк снять и установить трамблёр на ВАЗ 2108-09.

Регулировка зажигания

В тех случаях, когда при обратной сборке вы забыли о метках или провернули вал, в результате чего поршень ушёл из ВМТ, то придётся достаточно много времени потратить на повторное выставление зажигания.

Перед тем, как приступить к работам, необходимо:

ВАЖНО! Число оборотов мотора автомобиля должно лежать в диапазоне 820 – 900 об/мин

• На холостом ходу провести установку угла опережения зажигания и его проверку.
• Величина выставляемого угла 0 – 1 градус, считая от ВМТ. Последствиями неправильной установки зажигания станет перегрев двигателя и существенное снижение его мощности, а также возникновение детонации. Последняя приводит к ускоренному разрушению колец на цилиндрах и увеличению расхода топлива
• Проводится регулировка, упомянутая выше, по шкале, размещающейся в специальном люке, предусмотренном в корпусе сцепления (резиновая заглушка должна быть снята). И по метке, нанесённой на маховик в заводских условиях

Далее осуществляется собственно процедура регулировки. Но это уже тема отдельной статьи, которую вы можете прочесть на нашем сайте. Здесь же выложено видео, являющееся пошаговой инструкцией по устранению указанной неисправности и соответствующие фото.
В том случае, если вы планируете устранить неисправность на СТО, цена выполнения работы должна уточняться дополнительно.

Трамблер Ваз 2108 — Автозапчасти и аксессуары

Ремонт трамблера на ВАЗ 2109 своими руками: диагностика поломки, регулировка, замена сальника

Содержание:

1. Причины поломки

2. Демонтаж

Система зажигания ВАЗ 2109 из ряда приборов, задача которых — создать электрический разряд, воспламеняющий топливовоздушную смесь в двигателе.Среди этих приборов присутствует трамблер.

Трамблер и распределитель зажигания — это синонимы. Запомните это, чтобы в будущем не вызывать проблем с недопониманием инструкций по ремонту системы зажигания .

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

• Появление трещин на крышке;
• Сломанный датчик Холла;
• Прогоревший бегунок;
• Прогоревшие контакты на крышке;
• Разболтанный подшипник, удерживающий датчик Холла;
• Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к ​​замене трамблера.

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Чтобы отрегулировать трамблер, вам потребуется:

• Тахометр;
• Шлицевая отвертка;
• Стробоскопы;
• Гаечный ключ.

Приступаем к работе.

1. Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
2. Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
3. На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
4. Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
5. Проедьте несколько километров на скорости до 50 км / час. Если признаки неполадки, вы сделали верную настройку.
6. Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним.Тут трамблер нужно прокрутить уже по часовой стрелке.
7. При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Выполнив демонтаж трамблера, вы сможете полностью заменить распределитель на новый агрегат.

• Обесточьте автомобиль, сняв минус с АКБ;
• Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
• Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
• Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
• Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
• Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигательный маховик мотора по часовой стрелке;
• Открутите остальные винты распределителя зажигания.Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
• Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто меры с трамблером связаны с износом и необходимой поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию инструкции, а также видео подсказки.

Планируя ремонт, желательно заранее приобрести специальный ремкомплект и новый трамблер.Ремонт даст результат, но на определенное время. Вскоре вам все равно придется его заменить.

1. Снимите крышку распределителя зажигания отщелкивания фиксатора.
2. Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
3. Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой ​​пружины прижимного действия. Если она вытянулась или сломалась, замените.
4. В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
5. Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
6. Снимите пластиковый экран, выполняющие функции пылезащиты.
7. От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и проводлекается.Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
8. Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую ​​операцию, аккуратно снимите стопорное кольцо со штифта.
9. Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Разборка агрегата

10. Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
11. Эти действия позволят вам легко снять опорную пластину ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
12. Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

13. Вам нужно снять сальник, то есть муфту. Она на валике трамблера. Муфта закрывается упорная шайба. Та, уже в свою очередь, фиксируется стопорным кольцом.Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
14. Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

15. Под сальником находятся регулировочные шайбы.
16. Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
17. Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
18. Изучите состояние втулок. На них вращается валик, при этом при износе валик начинает сильно разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
19. Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
20. Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут проблемы проблемы.
21. С вала снимите ведомую пластину вместе с экраном.
22. убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
23. Ошибочно проверять перемещение грузов, не сняв и не прочистив их прежнее.

По ходу разборки трамблера вы выявить поврежденные компоненты, заменить их на новые, воспользовавшись ремкомплектом. Если повреждения серьезные, лучше заменить весь распределитель зажигания.

Трамблер — важный и местами капризный элемент. Но с его заменой, ремонтом особых проблем возникать не должно.

Разъём к трамблеру датчик скорости (МАМА)

Распределитель зажигания ВАЗ-2108 (карбюратор), трамблер работает совместно с коммутатором электронным 36.3734 (или его модификацией) и катушкой зажигания 27.3705 или 3122.3705 в однопроводной схеме бесконтактной батарейной неэкранированной системы зажигания (БСЗ) 4-цилиндровых двигателей автомобилей ВАЗ.

Имеет электронный микропереключатель с использованием эффекта Холла, центробежный автомат и вакуумный регулятор момента искрообразования, помехоподавляющее устройство (резистор), встроенное в бегунок.

Трамблер (распределитель зажигания) ВАЗ-2108 предназначенная для выработки управляющего сигнала и распределения тока высокого напряжения по искровым зажигательным свечам с питанием от общей электросети автомобиля.

Для работы СУД необходима информация о движении автомобиля. О наличии движения и скорости автомобиля контроллер делает выводы по сигналу с датчика скорости. Он устанавливается на коробке передач.

Колодка соединительная 2111-3843010АХ с 3 контактами в сборе с проводами «мама», является одним из элементов жгута системы зажигания, подключается к датчику распределителя 2108-3706010 автомобилей ВАЗ 2108-2109, а также может соединять Датчик скорости с разъёмом с ЭБУ через жгут системы зажигания на автомобилях семейства ВАЗ, НИВА.Может быть колодка для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем, можно ставить на автомобиль.

Принцип действия датчика скорости (ДС) основан на эффекте Холла. Датчик выдаёт на импульсы напряжения смещения, пропорциональной скорости вращения ведущих колёс.

Датчики скорости различаются по присоединительным разъёмам к колодке жгута. Квадратный разъём применяемые в системах БОШ. Датчик с разъёмом в круглых системах Январь 4 и GM.

Все датчики 6-ти импульсные, то есть выдают 6 импульсов за один оборот своей оси. 10-ти импульсный датчик для маршрутных компьютеров карбюратор «Самар». Сигнал датчика скорости используется системой управления для порогов отключения подачи топлива, а также для электронного ограничения скорости автомобиля (в новых системах управления).

Конструктивно датчик скорости представляет из себя неразборный элемент в пластиковом корпусе. Одна сторона датчика скорости имеет резьбу для установки его на автомобиль, ко второй стороне подключается клемная колодка 2108-3706010АХ или провод с разъёмом «папа».

Замена контактного носителя 2109-3843010АХ (3 клеммы) в сборе с проводами «мама», являющимся действующим контроллером жгута (системы зажигания), соединяющий датчик скорости 2109-3843010-00 / 2111-3843010 с разъёмом в автомобилях семейства ВАЗ, НИВА, а также одним из элементов системы зажигания для подключения к датчику распределителя (трамблера) 2108-3706010 автомобилей ВАЗ 2108-2109 карбюратор, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 210

ВАЗ-21041, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40, ВАЗ-21083-20, ВАЗ-21083-22, ВАЗ-21083-23, ВАЗ-21083-24 , ВАЗ-21093-20, ВАЗ-21099-22, ВАЗ-21099-23, ВАЗ-21099-24, ВАЗ-21101, ВАЗ-21102, ВАЗ-211026, ВАЗ-21103, ВАЗ-21104, ВАЗ-21110, ВАЗ -21112, ВАЗ-21113, ВАЗ-21114, ВАЗ-21120, ВАЗ-21121, ВАЗ-21122, ВАЗ-21123, ВАЗ-21124, ВАЗ-21128, ВАЗ-2113-20, ВАЗ-2113-21, ВАЗ-2113 -22, ВАЗ-21130, ВАЗ-2114-20, ВАЗ-2114-21, ВАЗ-2114-22, ВАЗ-21140, ВАЗ-21144, ВАЗ-2115-20, ВАЗ-2115-21, ВАЗ-2115-22 , ВАЗ-21153-21, ВАЗ-21200-41, ВАЗ-21200-90, ВАЗ-21214, ВАЗ-21230, ВАЗ-21290, ВАЗ-21310-40.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить датчик скорости на автомобиле семейства ВАЗ.

Как самостоятельно заменить разъём для датчика скорости с помощью автомобиля семейства ВАЗ.

С интернет-магазином АвтоАзбука затраты на ремонт будут минимальные.

Просто СРАВНИ и УБЕДИСЬ !!!

Не поделиться со своими друзьями и знакомыми найденной информацией, т.к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Трамблёр — Автозапчасти и аксессуары

Рассмотрим подробно устройство трамблера ваз 2109

Схема трамблера ваз 2109 с датчиком холла вместо контактов

В народе трамблером называется датчик — распределитель либо прерыватель — распределитель, все зависит от системы зажигания.Трамблер для коммутации коммутации с катушкой зажигания (передачи сигнала к коммутатору) и распределения искры зажигания на свечи.
Устройство трамблеров с контактной и бесконтактной системой зажигания практически одинаковое. Главными узлами трамблера прерыватель либо датчик и распределитель.
Для ваз 2109 схема трамблера с датчиком холла приведена на верхнем рисунке. Прерыватель служит для коммутации катушки при контактном зажигании или служит датчиком в контактно транзисторном зажигании.
Устройство прерывателя и датчика практически идентичное. Единственно чем отличается на ваз 2109 устройство трамблера это контакты либо вместо них.

Детальное устройство и принцип работы трамблера

Начнем рассматривать на ваз 21093, схема трамблера (внизу) с контактной группой:

Схема трамблера ВАЗ с контактной группой

• Прерыватель собран из таких деталей: корпуса (фото вверху), вала, бегунка, контактной пластины с грузиками и пружинами, вакуумного октан-корректора, конденсатора
• Сам вал выполнен из двух частей подвижно связанных между собой
• На верхней либо нижней его части расположены кулачки, тут все зависит от конструкции, количество кулачков соответствует цилиндров
• Обе части вала соединяется между собой подвижно посредством центробежного октан-корректора, который собран из кулачков, а так же пружин разной степени жесткости
• Когда вал вращается кулачки, расходятся под воздействием центробежной силы, при этом растягиваются пружины и проворачивается только верхняя часть по отношению к нижнему на определенный угол
• А вакуумный октан-корректор соединяется посредством тяги с контактной пластинкой и вакуумной трубкой связан с впускным коллектором
• Когда происходит открытие дроссельной заслонки, тогда разряжение воздуха во впускном коллекторе растет, что приводит к поворачиванию подвижной контактной пластины относительно кулачков
• Чтобы снизить искрение, повысит вторичное напряжение, на корпусе трамблера находится конденсатор, который подключен в электрическую схему контактам
• А на верхней части этого вала надет ротор (народное название «бегунок»), предназначенный для распределения тока высокого напряжения на свечки зажигания, распределение происходит через выводы на трамблера

Чем отличается устройство трамблера на ваз 2109 с датчиком холла:

• Трамблер автомобилей ВАЗ с бесконтактной системой зажигания отличается полным отсутствием контактов, их роль играет электронный коммутатор
• Здесь используется контакт в трамблере установлен датчик, работа которого основана на эффекте, открытом Холлом, исследовавшим поведение полупроводников в электромагнитном поле

Датчик Холла

• На подвижную пластину трамблера установлен датчик, имеющий специальную прорезь
• В этой прорези установлена ​​с одной стороны постоянный магнит, с другой стороны полупроводник
• На вал трамблера установлена ​​металлическая шторка, имеющая с прорези прямоугольной формы, которая в процессе вращения проходит сквозь прорезь датчика, она перекрывает магнитный поток, идущий к полупроводнику от магнита
• Датчик в это время перестает пропускать ток, проходящий через него на коммутатор
• Вращаясь далее, шторка проходит мимо датчика и тогда полупроводник попадает в поле действия постоянного магнита, и тогда пропускает ток, который проходит на вывод коммутатора
• А коммутатор зависимости от этого открывает либо закрывает силовой транзистор, посредством которого соединяется вывод от катушки зажигания с массой

Вот мы и рассмотрели ваз 2109 трамблера устройство, и принцип работы, чтобы разобрать его и отремонтировать понадобится другая статья. Водителям часто приходится сталкиваться с регулировкой угла опережения зажигания, думаю, вам это тоже будет полезно знать.

Установка опережения зажигания

После того как мы изучили на ваз 2109 устройство трамблёра, переходим к регулировке угла опережения зажигания.
Для выполнения этой работы вам понадобятся:

• Кривой стартер, либо ключ для храповика
• Шлицевая (плоская) отвертка прочная и с мощным широким жалом
• Набор щупов
• Рожковый ключ «12х13»
• Конусная резиновая пробка
• Свечной ключ, либо подходящая вместо головки с воротком

Подготовка к регулировке

Чтобы мотор вашей машины работал, как положено, необходимо, чтобы проскакивала искра свечи зажигания в нужное время, которая воспламеняла бы смесь к моменту прохождения поршня ВМТ и газ, выполнив работу по расширению, толкал поршень вниз.Чтобы образование искры происходило вовремя, в системе зажигания распределитель, приводящий узлы которого являются контактной группой и бегунок. наиболее важные регулировки кулачкового зажигания это: зазоры между кулачками, углы замкнутого состояния контактов (УЗСК) и момент опережение зажигания.
Прежде чем начинать установку опережения зажигания своими руками вам надо убедиться что:

• Свечи зажигания и годятся для дальнейшей эксплуатации
• Если на них присутствует масляный нагар, рекомендуется их прокалить
• Применять для чистки наждачную бумагу, даже мелкую не рекомендуется, мелкий абразив на керамическом изоляторе и как результат свечку начать пробивать
• Докрасна прокаливать свечки совсем не обязательно главное, выжечь масляные отложения
• Затем отрегулируем зазоры всех свечей, в соответствии с управлением
• Для этого використовуйте проволочный щуп
• Непременно проверяем состояние контактов нашего прерывателя
• Если на следы выгорания металла, или следы коррозии заменили контакты
• Ремонтировать их не рекомендуется, по простой причине, после ремонта контакты прослужат не долго! Проще их заменить и позабыть на долгое время
• Проверяем конденсатор с помощью тестера на заряд и разряд
• Ток стекать должен плавно и медленно
• Для этого лучше использовать стрелочный тестер, на нем нагляднее видно
• Надо убедиться в хорошем контакте главного провода идущего от катушки зажигания
• Её кстати проверить, тоже не мешает
• Проверять можно тоже тестером, мегомметром или просто совершенно бесплатно в хорошем магазине автомобильных запчастей на стенде
• Удаляем грязь с катушки зажигания, крышки распределителя и трамблера
• Если образовался на крышке распределителя нагар, надо замените ее
• Не стоит экономить, берите фирменную заводскую крышку, цена окупится качеством
• Грамотно оцениваем состояние карбюратора
• Если карбюратор не отзывается на регулировку, ему пора в ремонт. Но об этом отдельная статья
• Проверяем работу вакуумного опережения зажигания
• Чтобы его привод ходил без заедания, а трубка была толстостенная без трещин и прорывов

Вставляем сам прерыватель-распределитель

Убедившись, что все элементы системы исправлены, проступаем к регулировке, сначала рассмотрим ситуацию, когда трамблер снимался целиком:

• Теперь, чтобы вставить его на место, необходимо выбрать из цилиндров 1-вый или 4-тый, в котором поршень идет в такт сжатия ВМТ при совмещении отметки шкива коленвала и лобовой крышки
• Делается это просто.Берем резиновую конусную пробку, выкручиваем свечу первого цилиндра, вставляем пробку в свечное отверстие, потуже
• Плавно вращаем коленвал кривым стартером либо ключом храповика
• Как только нужный (первый в нашем случае) цилиндр придет в ВМТ резиновая пробка из него
• Советую сразу привязать пробку, чтобы долго ее искать потом
• Теперь совмещаем отметки на шкиве и лобовой крышке (с самой длинной)
• Потом вставляем трамблер строго по шлицам, чтобы бегунок стоял ровно и перпендикулярно плоскости головки двигателя и смотрел на нее
• Затем приподымаем трамблер по чуть-чуть, чтобы дать возможность крутить вал и не зацепить шлицы, и переставляем по направлению поворота часовой стрелки на один зуб
• Мы выполняем это, чтобы дать трамблеру максимально полный ход для регулировки

Непосредственно регулировка

Инструкция по регулировке, когда трамблер на месте:

• Необходимо выставить зазор между контактами, строго по руководству автомобиля
• Для классики за этотзор равен 0. 45
• Углы замкнутого состояния выставляются лишь на специальных тестерах, поэтому их выставляют не надо, просто не получится
• Подключаем все провода, как положено, и выставляем регулировку момента по середине хода
• Затем вставляем свечу 1-вого цилиндра в свечной провод, соответствующий первому цилиндру и включаем зажигание
• Вращаем шкив против движения часовой стрелки примерно градусов на 45
• Затем создаем контакт массы свечи зажигания и плавно проворачиваем шкив в направлении движения стрелки
• Как только между электродами проскочит искра, прекращаем вращать коленвал
• Проверяем отметки (на крышке и шкиве)
• Если между ними есть разбег, надо провернуть трамблер на один — два градуса в направленную сторону
• Когда отметка шкива убегает вперед от отметки лобовой крышки в направлении вращения, значит, зажигание следует повернуть трамблер против движения часовой стрелки
• Когда отметка наоборот не доходит до отметки на крышке, значит, зажигание раннее и следует повернуть трамблер по направлению движения часовой стрелки
• Далее повторяем предыдущую с вращением шкива назад и снова ловим момент проскакивания искры, сравниваем отметки и регулируем
• При некотором опыте все получится быстро и легко

Совет: чем аккуратнее и медленнее и вы вращаете шкив, темнее получится выставить зажигание

• Когда достигли точного совпадения отметок, затягиваем трамблер и проворачиваем коленвал на два полных оборота, затем проверяем регулировку еще раз
• При появлении разбега, устраняем его, если всё совпало, заводим мотор, и прогреваем
• Далее разгоняем автомобиль до скорости 40-50километров в час, и включаем четвертую передачу, затем резко жмем на газ
• Если вдруг услышали звук перебора клапанов, тогда зажигание надо выставить попозднее
• Обычно при точной регулировке больше настраивать не надо

Быстрый метод

Более быстрый метод годится для первого запуска двигателя после ремонта:

• Устанавливает трамблер на место по выше описанному принципу
• Момент опережения выставить проще
• Найдя ВМТ поршня 4-го цилиндра, совмещаем отметку коленвала со средней отметкой на крышке
• Затем проворачиваем трамблер медленно по часовой и против часовой стрелки, как только проскочит искра, прекращаем, фиксируем трамблер
• Зажигание выставлено

Выставляем опережение по стробоскопу

Существует способ регулировки зажигания по стробоскопу. Он наиболее простой, и точный, однако зависит от исправности прибора.
Все стробоскопы разные по конструкции, однако, принцип действия у всех один:

• Подключаем провода питающего стробоскоп на клеммы, провод, принимающие импульсы на колпачок свечки не снимая его

Схема подключения стробоскопа

• Настройка выполняется на оборотах холостого хода
• Стробоскоп наводим на отверстие (лючок) в кожухе сцепления (см.Ваз 2109: ремонт сцепления в домашних условиях)
• Лучше пометить отметку на маховике коленвала ярким белым маркером либо корректором
• Направляем на шкив стробоскоп и под вспышек выдаваемых стробоскопом с некоторым интервалом, видимую помеченную отметку неподвижной

Лючок в кожухе сцепления, на который наводим стробоскоп

• Вращаем трамблер в дополнительную сторону до совпадения необходимых отметок и фиксируем

Предупреждение :: если отметка под лучами стробоскопа движется туда-сюда, сообщает о неисправности системы зажигания (как правило, конденсатора либо контактов).

Вот регулировка завершена, видео по этому вопросу прояснит все непонятные моменты.

Спортивный трамблер

Сразу после установки тюнгового распредвала, я поставлю тюнговый трамблер.
Старий трамблер вже був зовсімй, запуск ускорителей, холостий нестабильный, детонація проявлялася, відрегулювати запалювання по нормальному так і не вдавалося.

Тому я купив за 55 баксів оцей трамблер від компанії КарТюнінг:

Характерно, то что доработанный трамблер позволяет выставить начальный угол опережения зажигания не менее 12градусов для бензина АИ92, и не менее 15градусов для АИ95.С помощью высоких оборотных сигналов это позволяет поднять крутящий момент двигателя, без возникновения детонации на высоких оборотах. Стандартный трамблер никогда не выставить такой начальный угол опережения, позволит создать детонация в скором времени «убьет» двигатель. Никому не рекомендовал бы играть с углами, тк теоретически достижимая характеристика бездетонационной работы двигателя с максимальным КПД, выявлялась в нашей лаборатории чистым эксперементом на грани допустимого (читай — ценой сломанных «межреберных» перемычках на поршнях и тд. ) Причем корректировались не только характеристики центробежного регулятора, но и вакуумного. Трамблер — железка простая, но вот функция его ВАЖНЕЙШАЯ. В стандартных отечественных трамблерах уже от рождения заложены пороки. Среднестатистический срок эксплуатации заводского трамблера — 6месяцев, после этого он ухудшает свои свойства, что вызывает серьезные проблемы (провалы, тупость, дерганье, перерасход, плохой пуск, детонация, неустойчивая работа на холостом ходу). Процесс настройки нашего «спортивного» трамблера присходит на спец.Причем углы опережения зажигания зависят не только от оборотов, но и от степени обогащения смеси, когда последовательно включаются в работу все системы карбюратора. Также отслеживается и гасится высокооборотная детонация, которую не услышать, но она может разрушить со временем головку и поршни. Характерно, что тюнинговые валы (будь это МастерМотор или Тольятти), для реализации своего макс. Возможного эффекта требуют увеличенных углов зажигания в области низких и средних оборотов. Поэтому при установке такого вала тюнинговый трамблер будет великолепным дополнением, тк позволяет сделать более пологой и ровной характеристику крутящего момента и увеличить его не менее, чем на 0,6н.м. А для любителей экономии, могу добавить — В ОБЛАСТИ, ГДЕ ПОДРОС КРУТЯЩИЙ МОМЕНТ, СООТВЕТСТВЕННО УМЕНЬШИТСЯ УДЕЛЬНЫЙ РАСХОД ТОПЛИВА. Так, что доводка и настройка «спортивного» трамблера на стенде — процесс творческий. А Вы, уважаемые господа, решайте сами — «оно вам надо или нет» (гарантированное увеличение мощности на макс оборотах — до 5%, прибавка по моменту до 0,6н.м., Снижение расхода топлива до 12%).

Плюси:
1. Холостий став стабільним. З тюнінговим распредвалом холостий 900.Мотор не глохне до 600 оборотов. На звичайном трамблере и звичайним распредвалом мотор глохнув вже при 800.
2. Впуск холодного мотору.
3. Пропала детонація. Як на низких обертах на 4 передачи при большом газе так и на высоких.

Мінус:
1. Зачисление потраченного времени на просмотр Можно в этот винный распредвал і постійна розкрутка в 5000, місцями в 6500.
2. Прибавки потуженности теж не відчув 🙂 Можливые півіюсії распредвалы не відчув 🙂.

Короче кажучи трамблером я задоволений. Для «злого» распредвала штука незамінима. Тим более новый трамблер на базовом кошельке в районе 100-150 грн, и ще не відомо як він буде працювати. А тут нормально настроний 250.

Терміни до статті:

• www 2108 lviv ua
• трамблер ваз 2108
• трамблер
• доработка трамблера ваз 2108
• трамблер 2108
• ваз 2108
• трамблер 2108
• 902 902 трамбаз210 трамбаз2 трамбл2 2108
• трамблер ваз 2108 цена

Трамблер Ваз 2109

В данной статье мы расскажем про устройство, основные неисправности и ремонт трамблера (распределителя зажигания) для автомобиля Ваз 2109, рассмотрим поэтапную замену сальника трамблера и устройство в целом.

Трамблёр Ваз 2109 устройство

1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Основная причина выхода из строя трамблера Ваз является износом сальника и в редких случаях валика с центробежным регулятором, для устранения течи масла в датчике Холла сравнения показателей замену сальника трамблера Ваз 2109.

Замена сальника трамблера Ваз 2109

Для замены сальника распределителя зажигания требуется снять трамблер (для снятия трамблера необходимо отвернуть два винта крышки трамблера, снять крышку распределителя, соединить шланг от вакуум-корректора, установить поршень первого цилиндра в ВМТ, отвернуть три гайки крепления распределителя, после чего его аккуратно снять ). Далее разбираем трамблер:

Разборка: Распределитель зажигания Ваз 2109

1. Снимите бегунок, потянув его вверх.
2. Снимите пылезащитный экран.
3. Отверните винт крепления клеммы проводов низкого напряжения.
4. Выньте клемму из корпуса распределителя.
5. Разожмите лапки держателя отверткой и выньте провод из держателя.
6. Отверните два винта крепления опорной пластины датчика Холла.
7. Снимите стопорное кольцо с штифта опорной пластины.
8. Отверните два винта крепления вакуум-корректора.
9. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.
10. Снимите вакуум-корректор.
11. С помощью отвертки приподнимите опорную пластину и снимите ее.
12. Снимите стопорное кольцо с валика распределителя.
13. Снимите упорную шайбу с валика распределителя.
14. Снимите пружинное кольцо, удерживающее штифт крепления муфты.
15. Подденьте уплотнительное кольцо отверткой и снимите его.
16. Выбейте штифт крепления муфты с помощью подходящего бородка.
17. Снимите муфту привода распределителя и регулировочные шайбы.
18. Выньте валик с центробежным регулятором.
19. С помощью отвертки снимите две пружины грузиков со стоек.
20. Снимите ведомую пластину центробежного регулятора экрана.
21. Снимите стопорные кольца крепления грузиков.
22. Снимите оба грузика с осей.
23. Отверните два винта крепления и снимите датчик Холла с опорной пластины.
24. Выньте уголек с пружиной из крышки, если его надо заменить.

Примечание На некоторых трамблерах датчик Холла крепится к опорной пластине с помощью заклепок.В этом случае датчик Холла Ваз 2109 меняется в сборе с опорной пластиной.

Кстати, анализивая датчик многим будет интересно узнать, как проверить датчик Холла Ваз 2109? При включенном стартере, если на снятой свече зажигания с подключенным проводом зажигания, хоть одна искра проскакивает, то датчик Холла требует замены, это самый простой народный способ проверки, можно проверить тестером, но это уже другая история и о ней я расскажу в другой статье.

Сборка и установка трамблера Ваз 2109 производится в той же следовать что и разборка.Так же при замене сальника трамблера рекомендуем заменить прокладку под №1 на рисунке, проверить состояние кулачков и бегунка, при необходимости почистить контакты образиной шкуркой или надфилем.
