РазноеUsb в старый музыкальный центр – Модернизация старого музыкального центра в новый своими руками

Usb в старый музыкальный центр – Модернизация старого музыкального центра в новый своими руками

Переделка старой модели музыкального центра под usb

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования

. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

Преобразователь с одним разъемом

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:

  • аккумуляторного блока;
  • динамиков;
  • усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

  1. Необходимо частично разобрать старый магнитофон.
    Разобранный музыкальный центр
  2. Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
    Подключение блока питания
  3. Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
    Монтаж модуля
  4. В конце модернизации необходимо подключить блок питания и реконструкция завершена.
    Собранный агрегат

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Порт для флэшки

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.

Все тонкости переделки детально показаны в видео далее.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

Самые лучшие музыкальные центры 2019 года

Музыкальный центр LG OK65 на Яндекс Маркете

Музыкальный центр LG OK99 на Яндекс Маркете

Музыкальный центр Sony MHC-V21D на Яндекс Маркете

Музыкальный центр LG RK3 на Яндекс Маркете

Музыкальный центр Hyundai H-MC120 на Яндекс Маркете

Статья добавлена: 16 мая 2018 в 11:39

Рейтинг статьи:

hitech-online.ru

USB МОДУЛЬ ДЛЯ МУЗЫКАЛЬНОГО ЦЕНТРА

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки — попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок — по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» мой любимый китайский USB модуль.

Разобрал его, посмотрел — места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт — всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг — шутка)))

USB МОДУЛЬ ДЛЯ МУЗЫКАЛЬНОГО ЦЕНТРА

USB МОДУЛЬ ДЛЯ МУЗЫКАЛЬНОГО ЦЕНТРА Своими руками

Всем удачных конструкций, с Вами был Ивченко Алексей, г. Новороссийск

   Схемы усилителей

elwo.ru

Переделка старого музыкального центра своими руками

Совершенно случайно, на новый год, от сестрёнки мне достался старенький, но бодрый, музыкальный центр Panasonic SA-PM07 с двумя колонками.

Дополнительная информация


Послушать на нём можно радио, аудиокассеты и аудио CD. В силу того, что двух последних носителей музыки я не нашёл, пришлось довольствоваться прослушиванием радио.
Естественно, хотелось слушать свою музыку. В принципе, у центра есть AUX с тюльпанными входами, но путаться в проводах мне не хотелось. Недорогими вариантами для меня были либо фм-трансмиттер, либо блютуз ресивер, в итоге раздумий победил блютуз. В процессе недолгих поисков был найден, заказан, оплачен и получен в течении трёх недель обозреваемый девайс.

Дополнительная информация


Дальше началось внедрение ресивера в музыкальный центр, который был разобран и исследован на предмет подключения питания и AUX входов.

Дополнительная информация


Всё, что мне было необходимо найти, было найдено монтажных на платах музыкального центра, все ключевые точки подписаны. Питание на ресивер заявлено 12 вольт, однако он работал с питанием от 7 до 15 вольт, на 5 отключался, более 15 не стал рисковать проверять. Также нашел свободное место для внедрения в корпус центра.
Певый пуск. Иии…

Дополнительная информация


шум и писк из колонок, и это при том, что не подпаял землю AUX (шум еще сильнее).
Почитал в интернете, перепробовал разные вольтажи, ничего не менялось, в интернете пишут про земляную петлю, а я что, я автослесарь и водитель, я в этом не понимаю, почти смирился, но увидел на плате ресивера микроюсб мамку и сказал себе:«А что, если…», и воткнул туда зарядник от телефона, отпаявшись от ранее подпаянного питания

Дополнительная информация


То, что мне и надо было — чистый громкий звук и тишина на паузе! Внедрил на питание старенькую телефонную зарядку 5В 0.8А (220В в центре найти проще всего было).
С телефоном соединяется, пароль не просит

Дополнительная информация


с пульта и с ресивера работает перемотка/переход трека, есть несколько предустановленных настроек эквалайзера, включение режимов дублируется женским английским голосом, при включении громкость выставляется такой, как была при выключении.
Надо бы попробовать скрестить мой крутой музыкальный центр с проектором, но это уже будет, наверное, в обзоре проектора.

mysku.ru

Вторая жизнь любимого бумбокса, или Как научить старую технику воспроизводить MP3

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru.

Выглядит описываемое китайское приспособление именно такВыглядит описываемое китайское приспособление именно так

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

Один из вариантов с поддержкой MP3 и экраномОдин из вариантов с поддержкой MP3 и экраном

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

Наиболее продвинутая китайская плата - с экраном и BluetoothНаиболее продвинутая китайская плата — с экраном и Bluetooth

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

lifehacker.ru

mp3 декодер или вторая жизнь музыкального центра

Совсем маленький обзор по просьбам.
Был у меня старенький музыкальный центр Samsung. Работал на даче, крутили на нем в основном пластинки, кассеты уже было не найти, а привод CD-дисков благополучно сдох. Перестал читать аудио диски от слова совсем.


И тут я натолкнулся на обзоры разных mp3 декодеров и то как их встраивают в колонки, старые магнитолы и прочее, ну и решил заказать.

Вот сам музыкальный центр.

Все фото сделаны просто так, для себя, обзор делать не предполагал, так как тут, на муське, были похожие устройства и расписано там было все очень подробно
например mysku.ru/blog/china-stores/22295.html
и тут mysku.ru/blog/aliexpress/30448.html

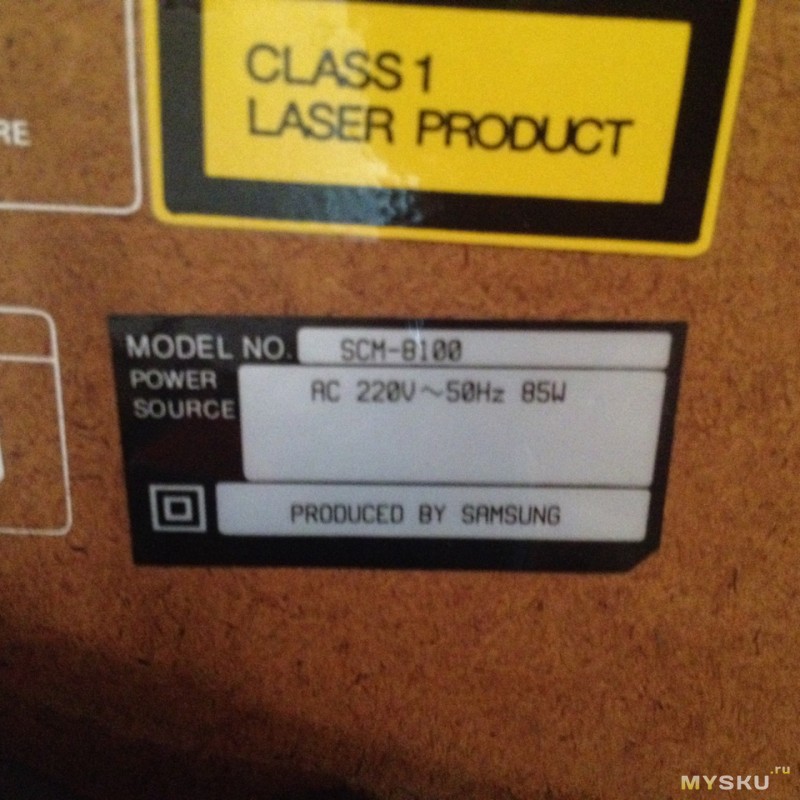

Итак имеем муз.центр Samsung

Платку из Китая, пульт к ней и пара проводков, для подключения питания и звука на выход.

Пульт обычный китайский, инфракрасный, какие идут ко всем китайским радиотоварам. ФМ-трансмитерам, мр3 плеерам итд. Фото нет.

Плата с обратной стороны

Подключаем 9В от батарейки Крона. Плата начинает моргать адским синим светодиодом

Сам я в электронике не особо силен, поэтому разбираю муз.центр и звоню другу. Тот уточнив у меня модель центра, находит принципиальную схему в интернете и говорит «ищи микросхему LA3246, это предусилитель магнитофона, ноги 17 и 4 это аудио каналы, а нога 10 это земля, а 11 это питание»
Нахожу

и припаиваю

Проверяю, играет, но как то громко, так, что даже зашкаливает.
Переношу на ноги 5 16 и все становится просто замечательно!
Но есть одно НО! так как это предусилитель магнитофона, то играет это когда на магнитофоне нажата кнопка Play.

Потом я взял у жены дремель, тоже купленный в Китае и прорезал дырку, прикрепил изнутри плату и собрал центр обратно.

Итог, полтора часа возни, музыкальный центр продолжает радовать. Громкость и режимы музыкального центра переключаю родным пультом, кнопка Play на магнитофоне механическая и всегда нажата, мр3-декодер стоит в режиме «Random». Переключаю на радио — играет радио, переключаю на магнитофон — играют мр3.
Меня все это более чем устраивает.

Декодер играет мр3 до 320кбит, флешки 32Гб поддерживает, больший размер и HDD не проверял.

+ вторая жизнь старой техники
+ дешево
+ повозится с паяльником от нечего делать на даче.

Купил за свои кровные, давно.

mysku.ru

Новая жизнь для старого музыкального центра

Новая жизнь для старого музыкального центра
У многих по кладовкам и гаражам лежат устаревшие музыкальные центры. Их не используют по причине того, что кассеты уже давно отжили свое, а компакт диски также почти мерты. Ну а под флешку такой центр не предусмотрен. Хотя весь звуковой тракт с усилителем мощности и акустическими системами в отличном состоянии.
Выход из сложившейся ситуации есть и он не такой сложный как может показаться: покупаем на АлиЭкспресс встраиваемый MP3-плеер — http://ali.pub/3w9mcs. Устанавливаем его в корпус центра. И после этой доработки старый музыкальный центр сможет читать любые флешки. Все модули имеют пульт дистанционного управления в комплекте, а некоторые и блютуз, что значительно расширит функционал всего центра до максимума.

Модернизация старого музыкального центра


Под расположение плеера было определено место в верхней части.
Новая жизнь для старого музыкального центра
Сзади видно, что места внутри вполне достаточно под установку модуля.
Новая жизнь для старого музыкального центра

Поиск входов и питания


Для работы встроенного плеера необходимо питание 5 В и вход для звука. Если у вас сзади есть входы «AUX» то проблем особых нет — подключимся к ним и дело в шляпе.
Новая жизнь для старого музыкального центра
Подключимся к ним сзади на плату.
Новая жизнь для старого музыкального центра
А если нет, то придется немного поискать подключения на самой плате. Обычно все просто: от дек идет один шлейф.
Новая жизнь для старого музыкального центра
А рядом должны быть все обозначения каждого контакта.
Новая жизнь для старого музыкального центра
Нас интересуют: общий, левый и правый вход («L», «R»). Вот к ним и подключайте, если ваш центр не наделен «AUX». Я же буду подключаться к «AUX».
Для работы модуля нужны не только аудио входы, но и питание 5 В. Его также несложно найти на плате, так как все подписано. Либо на том же шлейфе от дек, либо можно найти рядом с усилителем мощности.
Новая жизнь для старого музыкального центра

Установка и подключение


Как проделать паз под модуль не важно, каждый решает сам. Можно паяльником как в этом случае, предварительно прорисовав линию маркером.
Новая жизнь для старого музыкального центра
Далее обрезаем наплавления канцелярским ножом и примеряем модуль.
Новая жизнь для старого музыкального центра
Если все подходит, припаиваем провода. Два на питание и три выход стерео звука.
Новая жизнь для старого музыкального центра
Так же ничего сложного в этом нет — на плеере все подписано.
И устанавливаем в паз.
Новая жизнь для старого музыкального центра
Фиксируем саморезами.
Новая жизнь для старого музыкального центра
Подпаиваем провода питания.
Новая жизнь для старого музыкального центра
Припаиваем звук к AUX.
Новая жизнь для старого музыкального центра
Закрываем музыкальный центр и проверяем.
Новая жизнь для старого музыкального центра
Светодиод на плеере горит, значит питание имеется. Переводим центр в режим AUX, в плеер вставляем флешку. Включаем и управляем с пульта ДУ.
Новая жизнь для старого музыкального центра
Все работает отлично! Звук чистый.
Вот такая вот несложная и не очень затратная доработка вернет в строй музыкальный центр и он еще прослужит вам верой и правдой не один год.
Очень желательно приобретать модули плеера с блютузом (http://ali.pub/3w9mcs), и направлять на него звук с любого устройства: будь-то спартфон, планшет или ноутбук.

Смотрите видео


sdelaysam-svoimirukami.ru

Как превратить старый музыкальный центр в современную акустическую систему на Android

Музыкальные центры, выпущенные десять и более лет назад, устарели и морально, и технически, но любой из них можно осовременить. После модификации такое устройство сможет воспроизводить музыку с карт памяти и из потоковых сервисов.

Для сборки нам потребуются:

— Старый музыкальный центр.
— Любой смартфон (можно дешёвый и даже без аккумулятора).
— Адаптер карты памяти (переходник от microSD к SD).
— Кусок пластика.
— Печатная плата, радиатор, транзистор LM317 и два резистора (на 240 и 510 Ом).
— 3,5-миллиметровый джек и тумблер (опционально).
— Провода, паяльник.
— Болты и гайки.

Достаньте из музыкального центра кассетный механизм и привод оптических дисков. Оставьте только усилитель, радио, AUX-вход, кнопки управления и табло.

Вырежьте из пластмассы крышку, которая закроет отверстие, образовавшееся после того, как вы выломали кассетную деку и CD-привод.

Сделайте в вырезанной крышке несколько отверстий: для смартфона, кнопки включения и адаптера карты памяти.

Снимите заднюю крышку смартфона и припаяйте провода:


— Два провода для подачи питания.
— Два провода от динамика.
— Восемь проводов от контактов слота для карты памяти.

Подпаяйте к SD-адаптеру провода, которые идут от слота для карты памяти, по этой схеме (конденсатор ставить необязательно):

Вставьте адаптер в прорезь и зафиксируйте его клеем. В него можно будет вставлять microSD-карту с музыкой.

Провода, идущие от динамика, припаяйте к AUX-входу или усилителю. Можно также предусмотреть переключение AUX между смартфоном и внешним источником звука. Для этого нужно вставить джек в аудиовыход смартфона и припаять идущий от него кабель к тумблеру.

Подайте питание на смартфон через стабилизатор напряжения.

Кнопка включения должна иметь две группы контактов. Одна группа коммутирует включение телефона, вторая магнитолы. Если радио не требуется, можно обойтись кнопкой с одной группой контактов.

Приклейте смартфон на термоклей и дополнительно зафиксируйте его пластиковыми кембриками. Такой музыкальный центр умеет всё, на что способен смартфон, то есть может играть музыку с карты памяти и онлайн-сервисов

www.iguides.ru
