Устройство резонатора

Резонатор, устройство выхлопной системы автомобиля. Какую именно функцию выполняет и на что именно влияет работа резонатора?

Как устроен резонатор, для чего нужен

Резонатор является частью системы глушителя автомобиля, поэтому есть мнение, что его основная функция – снижение уровня шума работы двигателя. Да, резонатор влияет и на это, но есть другие, не менее важные задачи. Резонатор отвечает за уменьшение сопротивления выхлопных газов при движении по выхлопной системе. Происходит это благодаря внутренней структуре устройства резонатора, при забивке которой автомобиль начинает работать в аварийном режиме.

В результате отмечается снижение мощности работы двигателя, повышается расход топлива, усиливается вибрация кузова, и, конечно же, повышается шум рабочего двигателя. Принятие решения о самостоятельном удалении резонатора и замене его просто частью трубы только усугубляет проблему. Полая труба не сможет справиться со сглаживанием колебаний, образующихся при сгорании топлива, не понизит температуру выбрасываемого газа, все это повлечет скорейший износ более дорогих деталей автомобиля.

Иногда резонатор удаляют и вместо него как раз монтируют трубу, но делать это должен профессиональный мастер после проведения определенных расчетов для каждого автомобиля индивидуально. Ведь кроме повышения шума, нарушается и состав выбрасываемого в атмосферу газа, это может стать причиной отказа при прохождении ТО.

Устройство резонатора и принципы работы

Резонатор представляет собой цилиндрический корпус, внутри которого размешается система перегородок с нанесенной перфорацией. Работа устройства заключается в следующем:

Резонатор представляет собой цилиндрический корпус, внутри которого размешается система перегородок с нанесенной перфорацией.

• Изменение колебания потока выбрасываемых газов. Амплитуда колебаний увеличивается, соответственно их частота уменьшается, это достигается созданием камер разного размера, нанесением перфорации на стенки, образующие препятствия для прохождения выхлопных газов по устройству. Это гасит интенсивность звуковых волн.
• Камеры, расположенные внутри корпуса резонатора расширяют и сужают поток газов во время прохождения через устройство.
• Трубки и преграды, расположенные внутри корпуса резонатора гасят пульсации высоких и средних частот, образующиеся в результате сгорания топлива. Достигается это опять же при помощи сложной внутренней структуры устройства.
• Проникая через отверстия перфорации в трубках, расположенных внутри резонатора, выхлопные газы скапливаются, и в какой-то момент стравливаются.

Некоторые виды резонаторов делятся на внутренние камеры, каждая выполняет свою функцию. Например, последняя камера изготавливается из материала, который обладает звукоизоляционными свойствами, для гашения интенсивности звуковых волн работы системы ДВС.

Внешний корпус устройства чаще всего изготавливается из нержавейки, или, более дешевый вариант – стали с нанесением слоя алюминия, защищающего резонатор от коррозии. Резонаторы, выполненные из нержавеющей стали более устойчивы к коррозии, но из-за высокой стоимости устанавливаются не на все современные автомобили.

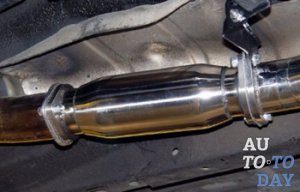

Устройство прямоточного резонатора

Прямоточный резонатор является разновидностью резонатора, еще его называют спортивным. Этот вид устройства имеет другую внутреннюю структуру – камеры внутри корпуса резонатора отсутствуют, сопротивления при движении не возникает. Это приводи к тому, что выхлопные газы, проходя через резонатор, не меняют направления, пульсации выхлопа не сглаживаются, звук работы систем автомобиля не гасится.

Прямоточный резонатор не монтируется заводом-изготовителем авто. Как правило, им заменяют «родной» резонатор при тюнинге системы глушителя. Учитывая все аспекты работы резонатора и работу всех устройств, на которые он оказывает влияние, такую замену необходимо производить очень осторожно и только у профессионалов. Некачественная замена, подбор резонатора, не отвечающего требованиям автомобиля, может повлечь за собой ремонт других систем, негативно сказаться на комфорте автомобиля.

Устройство, принцип работы и ремонт резонатора глушителя

Основную роль по глушению шума, возникающего после сгорания рабочей смеси в моторе, играет резонатор. Габариты этой запчасти зависят непосредственно от количества воспроизводимого шума, имеет значение и его форма.

Из-за поломки резонатора хуже работает вся выхлопная система — внутри машины возникает запах выхлопных газов и во время движения появится сильный шум.

Как устроен резонатор

Сам по себе он состоит из массы слоев, где каждый несет ответственность за осуществление конкретных задач. Едва только горячий отработанный газ попадает в резонатор, где проходит через отражатели. Частицы выработанного газа идут по двум разным потокам. Впускной и выпускной резонаторы проделывают один и тот же объем работ, поскольку пропускают выхлопы через всю систему.

В связи с тем, что на резонатор и на выхлопную систему в целом регулярно влияют крайне высокие температуры, то эти детали машины нередко ломаются. Для предотвращения поломки нужно регулярно осматривать выхлопную систему и ухаживать за ней.

Следует знать, что работа резонатора зависит от:

• состояния чистоты глушителя;
• качества катализатора;
• размера трубы в диаметре.

Снаружи резонатор напоминает маленький глушитель. Для отличной работы системы, давление обязано равномерно распределяться. Именно благодаря этому выхлопная система оказывает меньшее сопротивление, никак не влияющее на понижение отдачи мотора.

Ремонт резонатора

В зависимости от двигателей бывают и разные виды резонаторов — например, бывают резонаторы под двухтактный двигатель и четырехтактный. Делят их и в зависимости от размеров и наружности.

Как понять, что в резонаторе есть поломка: если он неисправен, то появится шум при работе мотора или же сократится отдача движка.

В основном в резонаторе возникают дырки и появляется ржавчина. Ремонт можно сделать самостоятельно, или же прийти к мастерам.

Итак, для заделки дыр нужно:

• вырезать пластину из жести для закрытия дырки. Следует учесть, что размер «заплатки» сделать нужно больше, чтобы не было встык;
• потом нужно затереть место ремонта наждачной бумагой;
• затем высверливают несколько отверстий для крепления на резонаторе и пластине;
• для фиксации пластины на резонаторе понадобится взять шпаклевку и отвердитель;

• после установки пластины через проделанные отверстия прикручивают саморезы;
• не нужно сразу запускать двигатель — шпаклевке нужно застыть.

Таким образом, удастся заделать дыру в резонаторе и он сможет проработать еще пару лет.

Как заменить резонатор глушителя своими руками

Замену резонатора выполняют обычно в гараже, поскольку нужна яма.

Последовательность действий такова:

• спреем против ржавчины WD-40 обрабатывают поверхность соединения болтов резонатора, затем откручивают соединительные болты.
• Отсоединяют особый хомут крепления резонатора, а после разъединения труб нужно извлечь уплотнитель.
• Разъединяют все крепления с уплотнительными кольцами и полностью снимают резонатор.
• Установка нового резонатора выполняется в обратной последовательности.

Во время монтажа резонатора следует проверить место соединения с глушителем — не должно быть зазоров. В случае их появления при сборке, станет заметно меньше коэффициент полезного действия резонатора и будет громкий звук при функционировании силового агрегата.

• Почему у китайского производителя GAC в России нет шансов

Смотреть все фото новости >>

Поделиться Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

Просмотров: 54440   |   Источник: car.ru   |   Автор: Плотников Д. А.



Что такое резонатор выхлопной системы

Работа двигателя на автотранспортных средствах, если говорить про ДВС, сопряжена с выработкой достаточно сильного шума. Но этот шумовой эффект водитель, его пассажиры, а также люди на улице практически не слышат.

Так было далеко не всегда. Первые машины, работающие на двигателях внутреннего сгорания, были очень шумными, создавали много дыма, а потому это становилось настоящей проблемой. Но решение через некоторое время придумали.

Каждый современный автомобиль обязательно оснащается глушителем. Уже из названия становится очевидно, что главной функцией глушителей является гашение и подавление шумов и звуков, возникающих от работающего мотора.

Система выхлопа устроена достаточно сложно, несмотря на кажущуюся простоту выполняемых функций. В её состав входит несколько элементов, одним из которых выступает резонатор. Относительно него у автолюбителей возникают вопросы. Их интересует, что это такое, зачем устанавливается и какие задачи выполняет в работе системы выхлопа и всего автомобиля.

Что это такое

Для начала следует разобраться, что такое резонатор в современном автомобиле и в чём задача этой детали выхлопной системы автотранспортного средства.

Резонатор глушителя или просто резонатор является неотъемлемой частью системы, отвечающей за вывод выхлопных газов работающего автомобиля. Учитывая то, как выглядит этот резонатор, многие называют его дополнительным глушителем. Он действительно похож на глушитель, но не является таковым. Это лишь часть системы выхлопа.

Не все до конца понимают, что же такое резонатор в машине с двигателем внутреннего сгорания. Часто его позиционируют как узел для снижения уровня шума работающего мотора. Но по факту это вторичный эффект, который достигается за счёт выполнения основной функции резонатора. Она заключается в обеспечении ровного потока отработанных газов по всей системе выхлопа автотранспортного средства.

Когда мотор работает, вне зависимости от количества совершаемых оборотов двигателя, в коллекторе образуются так называемые прерывистые параметры давления газа. Во многом на их частоту влияет количество цилиндров в ДВС и оборотов, совершаемых коленчатым валом. Резонатор позволяет как раз устранять эти прерывистые параметры или уровни давления.

Зачем используются резонаторы

Теперь более конкретно относительно того, для чего нужны резонаторы в автомобилях. Уже название даёт понять, что этот элемент отвечает за резонирование шума или звуковых потоков, которые образуются в процессе работы мотора.

Если говорить простым языком о том, зачем резонатор в выхлопной системе, то это гаситель звуковых колебаний в момент, когда выхлопные газы выходят из камеры сгорания. Но это далеко не все функциональные возможности компонента. На деле резонаторы выполняют одновременно несколько задач, хотя основной считается именно резонирование, либо гашение звуков. Преимущественно низкочастотных.

Специалисты утверждают, что резонатор в конструкции выхлопной системы служит не только для отвода газа и снижения уровня шума. Ещё один момент, для чего служит устройство, заключается в повышении полезной мощности силовой установки. Не зря спортивные автомобили подвергаются специальным доработкам, где стандартный резонатор меняется на более эффективный вариант. В таких случаях размещение элемента происходит непосредственно за прямотоком.

Прямоточная система выхлопа

Крайне важной функциональной особенностью резонатора является его способность снижать температуру выходящих выхлопных газов. Тем самым заметно продлевается срок службы всей системы и глушителя в частности.

Как дополнение можно отметить факт снижения уровня вредных выбросов за счёт участия резонаторов в работе выхлопной автомобильной системы.

Учитывая функции и назначение этого элемента, возникают вопросы касательно того, можно ли убрать из автомобиля резонатор, что произойдёт и какие последствия возможны. Некоторые считают удаление такого элемента глупостью. Но есть далеко не один такой водитель, который убирал конструкцию.

Для ответа на этот вопрос следует учесть, что будет при эксплуатации автомобиля без резонатора. Произойдёт следующее:

• значительно усилится звук работы выхлопной системы. Иногда он превышает все допустимые нормы, становится крайне неприятным и шумным. Во многом уровень шумности зависит от мощности двигателя и его оборотов;
• особенно заметным повышение шумности будет при низкочастотном диапазоне. Именно гашением низких звуков занимается резонатор;
• повысится температура выходящего выхлопного газа, который проходит через глушитель автомобиля. Это существенно снижает срок его службы. В скором времени глушитель придётся менять;
• нарушится штатное распределение ударных волн в газовой среде. Параллельно поменяются зоны разряжения. Всё это ведёт к заметным потерям двигателя по мощности;
• настройки по расходу топлива также нарушатся. Это приведёт к увеличению потребления горючего.

Полностью отказаться от использования резонатора можно только в определённых ситуациях, когда проводится комплексный тюнинг выхлопной системы с установкой дополнительных элементов и специальной настройкой. Если просто вынуть из выхлопа резонатор, и продолжить эксплуатировать автомобиль в таком состоянии, ничего кроме повышенного шума и ускоренного износа со всеми вытекающими последствиями это не даст.

Составляющие конструкции

Как уже ранее отмечалось, внешне резонаторы очень напоминают глушители. Из-за этого их легко перепутать новичку. А более опытные автомобилисты называют резонаторы малыми или дополнительными глушителями.

В действительности конструктивно это довольно сложный элемент, включающий в себя несколько слоёв. Причём каждый из этих слоёв отвечает за выполнение определённой функции.

Если познакомиться с устройством резонаторов автомобиля в разрезе, то действительно можно заметить существенное внешнее сходство со стандартным штатным глушителем транспортного средства.

Стоит внести некоторые уточнения относительно того, как устроен в автомобиле резонатор глушителя:

• конструкция представлена в виде нескольких камер, которые разделены между собой специальной сеткой;
• такое строение позволяет постоянно сужать и расширять потоки выходящих газов. Важно отметить, что выход газа происходит резкими рывками. Резонатор выравнивает эти рывки, что позволяет на выходе получить равномерный поток выработанного газового выхлопа;
• камеры внутри немного смещены, что позволяет менять направление движения выхлопа, тем самым сглаживая неравномерную пульсацию;
• гашение частоты выхлопа происходит за счёт внутренней перфорации. С её помощью уровень шумности снижается.

Свои задачи автомобильный резонатор выполняет благодаря конструкции, которая предусматривает наличие большого количества закрытых полостей, соединённых друг с другом при помощи трубопровода и множества перфораций, то есть отверстий.

Предусмотренные конструкцией отверстия позволяют вызывать разночастотные колебания, меняющиеся за счёт трения.

Что же касается расположения, то этот элемент выхлопной системы устанавливается непосредственно между приёмным коллектором или нейтрализатором и штатным глушителем.

Но расположение может несколько отличаться. Это зависит от конкретно модели автотранспортного средства и производителя.

Важно понимать, что образующийся в двигателе газ при сгорании топливовоздушной смеси имеет огромную температуру. При этом функция резонатора автомобиля заключается в том, чтобы её снижать, уменьшая тепловую нагрузку на глушитель и идущие после резонатора элементы выхлопной системы.

Теперь что касается того, какая температура на выходе из камеры сгорания и под какими тепловыми нагрузками работает малый глушитель. В зависимости от конкретной автомобильной системы, температура может достигать отметки более 650 градусов Цельсия. После возгорания, отработанный газ идёт на впускной коллектор при экстремально высоких температурных показателях.

Доходя для резонатора глушителя автомобиля, температура снижается не так сильно. Потому крайне важно, чтобы резонатор изготавливался из высококачественных и жаропрочных материалов. При эффективной работе самого резонатора, он способствует падению температуры, благодаря чему нагрузка на глушитель оказывается существенно меньше. Это продлевает срок его службы и сохраняет в целостности всю выхлопную автомобильную систему.

Виды

Резонаторы или дополнительные глушители классифицируют в зависимости от того, на двигателях какого типа они используются.

Потому различаются 2 основных вида устройств.

1. Предназначенные для установки на двухтактные двигатели. Если транспортное средство оснащается подобным мотором, что в наше время встречается не так часто, то резонатор становится обязательным элементом компоновки выхлопной системы. Если резонатор будет отсутствовать, это моментально приведёт к увеличению количества потребляемого топлива. Изменится работа мотора в худшую сторону, снизится скорость и мощность. Это обусловлено тем, что удаляться будет не только отработанный выхлопной газ, но также и не до конца сгоревшее топливо. Отсюда падение скорости параллельно с увеличением расхода топлива.
2. Резонаторы, устанавливаемые на четырёхтактные силовые установки. В случае с такими двигателями резонатор может сыграть не на пользу автомобилю, а создать определённые дополнительные проблемы. Демонтаж позволяет увеличивать уровень мощности двигателя примерно на 15%. Опытные автомобилисты считают, что на четырёхтактных моторах резонатор только мешает нормальной работе двигателя. Да, если его убрать, мощность действительно повысится. Но одновременно ухудшится экологичность транспортного средства, выхлоп начнёт загрязнять окружающую среду. Потому на 4-тактных моторах всё равно стоят резонаторы, позволяющие достичь требуемых экологических норм.

Есть ещё одна дополнительная классификация, которая различает резонаторы по их конструктивным особенностям.

На некоторые автомобили устанавливаются стандартные элементы моноблочного типа. Но постепенно практически все переходят на комбинированные устройства.

Второй тип резонаторов состоит из двух основных частей. Это классическая конструкция с трубой и перегородками, а также камера, заполненная специальными материалами, обладающими свойствами шумопоглощения. Зачастую в конструкциях используют материалы на основе базальтового волокна.

Комбинированные устройства являются более эффективными, современными и полезными в работе автомобильных двигателей и выхлопных систем. Потому на большинстве автотранспортных средств встречаются именно такие типы резонаторов.

Малые глушители или резонаторы глушителя разделяют по их размерам. Различают следующие подкатегории:

• короткие;
• средние;
• длинные.

Ещё иногда классифицируют резонаторы в зависимости от их объёма. Это полезный способ классификации, поскольку во многом именно от объёма зависит, насколько эффективным окажется резонатор в конструкции автомобильной выхлопной системы. Если будет наблюдаться дефицит объёма в резонаторе, то в момент резкого нажатия водителем на педаль газа уровень шума окажется крайне высоким. Кому-то этот звук нравится, а потому специально устанавливаются резонаторы. Но из соображений безопасности системы выхлопа, а также из уважения к окружающим людям, лучше устанавливать устройств с достаточным рабочим объёмом.

Резонаторы или малые глушители изготавливаются из различных материалов. Наиболее бюджетные конструкции создают на основе алюминированной стали. Хотя в действительности это самая простая сталь, поверх которой наносится небольшой слой алюминия. Выглядят, как полноценно алюминиевые, но по факту не способны выдерживать значительные нагрузки. Требуют более частой замены. Слой алюминия только временно предотвращает образование коррозии на устройстве.

Резонатор глушителя автомобиля

Если автомобилист хочет получить действительно качественный, долговечный и эффективный резонатор, когда стандартный заводской элемент не устраивает или износился, оптимально выбирать конструкции на основе нержавеющей стали с двойным корпусом.

Выхлопная система постоянно подвергается сильным нагрузкам в виде высокой температуры. В результате периодически происходят сбои в нормальной работе всего автомобиля. Чтобы поломка резонатора или иного компонента не стала неожиданностью для автовладельца, настоятельно рекомендуется проводить профилактическую проверку и диагностику работоспособности узла. Заметив первичные признаки неисправностей, можно своевременно принять меры, провести ремонтно-восстановительные работы или просто полностью заменить вышедший из строя резонатор.

Отличия резонатора и пламегасителя

Можно довольно часто встретить рассказы автомобилистов, которые устанавливали в выхлопную систему своего транспортного средства пламегаситель. Но не все знают, что это такое и чем вообще отличаются резонатор от пламегасителя.

Некоторые утверждают, что единственным отличием является название. Другие заявляют о существенной разнице между этими двумя элементами. Следует разобраться в вопросе более детально.

Существует устройство, которое почему-то в России и странах СНГ часто называют пламегасителем. Начнём с того, что элемент не гасит пламя. Отсюда и возникают вопросы относительно странного названия. Но в выхлопную систему конструкция действительно устанавливается.

Причём пламегасители размещают непосредственно за приёмной трубой. По факту эта конструкция выполняет задачи дополнительного резонатора. Но тут стоит внести некоторые поправки.

В России экологические нормы далеко не такие строгие, как в Европе. Из-за этого довольно часто на машинах можно встретить ситуации, как на законное место каталитического нейтрализатора, то есть катализатора, устанавливают пламегаситель. Хотя катализатор позволяет как раз снизить уровень вредных выбросов в нашу с вами атмосферу.

По выполняемой роли в выхлопной системе автотранспортного средства пламегаситель действительно во многом напоминает резонатор. К его основным функциям можно отнести реализацию следующих задач:

• частично компенсирует импульсы, которые возникают при детонации топливовоздушной смеси внутри камер сгорания;
• частично компенсирует шумовые или звуковые волны низкочастотного диапазона;
• упорядочивает перемещение отработанного газа;
• снижает температуру отработанного газа.

Теперь что касается непосредственно интересующих нас отличий между резонатором и так называемым пламегасителем.

Разница в 2 основных вещах:

1. Пламегасители обязательно должны изготавливаться из высококачественных материалов. Это обусловлено его установкой непосредственно за приёмной трубой. Потому на гаситель воздействуют существенные температурные нагрузки и колебания. Если материал будет некачественным, элемент быстро выйдет из строя.
2. Резонатор эффективнее компенсирует звуковые волны, нежели пламегаситель. Ведь прямая обязанность резонатора как раз и заключается в том, чтобы компенсировать пиковые звуковые волны, упорядочивать звук, прежде чем он пойдёт в глушитель.

Учитывая эти факторы, можно сказать, что каждый элемент выполняет возложенные на него функции. Пламегаситель и резонатор вовсе не являются синонимичными устройствами. Это несколько разные элементы выхлопной системы автотранспортного средства. Но сходство между ними действительно есть.

Признаки неисправностей резонатора

Напоследок хочется добавить несколько слов относительно того, как можно определить возникновение неисправностей в работе резонатора.

Любые поломки, связанные с этим элементов, приводят к падению мощности двигателя, повышают уровень шума и способствуют увеличению расхода топлива.

Определить неполадки можно по нескольким характерным признакам. А именно:

• заметно повысилась громкость в работе выхлопной системы. Каждый автовладелец знает, насколько громко или тихо работает его выхлоп. Если же звук возрастает, глушитель функционирует слишком шумно, то это прямой признак выхода из строя резонатора. Он не справляется со своими задачами, а потому на глушитель выходит сильный шум, который не был предварительно погашен;
• звук дребезжания металла. Он доносится от места, где располагается узел резонатора. В такой ситуации высока вероятность того, что один из внутренних компонентов резонатора под воздействием температурных нагрузок уже прогорел полностью;
• падает мощность двигателя. Водитель нажимает на педаль газа, но не получает привычную отдачу. Разгон происходит медленнее, при этом растёт количество потребляемого топлива. Эти признаки характерны в случае снижения пропускной способности малого глушителя, то есть резонатора на автомобиле.

Если начал проявляться хотя бы один из перечисленных признаков, либо сразу несколько, требуется проверить состояние резонатора.

В зависимости от результатов проверки, можно обойтись мелким ремонтом, частичной заменой, либо же полной сменой вышедшего из строя резонатора.

Когда резонаторы прогорают, пытаться их запаять и заварить сварочным оборудованием не рекомендуется. Лучше заменить деталь полностью. Дополнительно следует узнать, почему элемент вышел из строя раньше положенного срока.

При грамотной эксплуатации резонаторы служат очень долго и не требуют периодической замены. Но в определённых условиях износ может наступить раньше времени. И тогда оптимальным решением проблемы станет замена.

Устройство резонатора выхлопной системы — как правильно сделать машину тише?

При работе транспортного средства, любой его механизм издает шум. В одних случаях он более громкий, в других менее слышен, однако, в любом случае, определенный шумовой эффект присутствует всегда. Думаю, владельцы бензиновых автомобилей, с установленным двигателем внутреннего сгорания, лучше меня поймут, ведь именно этот агрегат отличается характерным громким «звучанием». Что бы как-то снизить шумовой эффект, на каждый автомобиль в штатном режиме устанавливают глушитель, который является частью системы выхлопа.

Любая такая система состоит из нескольких комплектующих составляющих и есть одной из главных систем транспортного средства. Она не только влияет на показатели экологичности автомобиля (а в последнее время, этот вопрос становится все актуальнее), но и в значительной степени отвечает за качество функционирования и безопасность машины. Более того, состояние газораспределительного механизма (ГРМ), также, связано и со сроком качественного использования транспортного средства.

Как Вы уже наверное догадались, тема данной статьи напрямую связана с выхлопной системой автомобиля. Однако, мы не будем рассматривать ее устройство или общий принцип работы, а сосредоточим свое внимание лишь на одной, не очень большой детали – резонаторе, который занимается гашением звуковых колебаний после выхода газов из камеры сгорания.

Принцип работы резонатора

Как мы только что отметили, основной задачей резонатора является гашение колебаний звука, возникающих в результате выхода громких выхлопных газов из камеры сгорания. На громкость работы того или иного двигателя, прямым образом влияют габариты устройства (размер, форма) и конечно же, сама конструкция резонатора. В случае выхода детали из строя, нарушается работа всей системы выхлопа: транспортное средство становиться очень шумным, а в салон проникает запах выхлопных газов.

Их образование, происходит в камере сгорания мотора, а наружу они выводятся при помощи выпускного клапана цилиндра. Покинув цилиндр, выхлопные газы, с большой скоростью начинают передвигаться по впускному коллектору и приемной трубе, при чем, температура газовой смеси доходит до 650оС, а значит, все детали выхлопной системы испытывают серьезную тепловую нагрузку.

Устройство резонатора представлено в виде многослойной конструкции, где каждый уровень выполняет свою, конкретную задачу. Когда потоки воздуха попадают на отражатели (важные составляющие элементы резонатора воздушного фильтра), то их гашение происходит за счет трения о них газовых частиц, которые в полостях резонатора выпуска, проходят двумя потоками. Резонаторы впуска и выпуска выполняют одинаковую работу – проводят газ через всю систему выхлопа.

Слаженная и стабильная работа всех составляющих частей резонатора автомобиля, непосредственно влияет на долговечность службы двигателя, а учитывая, что любой элемент выхлопной системы постоянно подвергается влиянию отрицательных факторов окружающей среды и высоких температур (касается не только резонатора, но и других деталей), то вполне логичным будет предположить наличие периодических рабочих сбоев. Что бы не доводить до крайностей, необходимо регулярно проводить диагностику состояния резонатора.

Выполняя данное действие, помните: эффективность и предельная работоспособность резонатора выхлопной системы зависит от трех основных факторов: состояния катализатора (элемент системы, снижающий количество вредных веществ в выхлопе ), диаметра труб и чистоты глушителя. Принцип работы резонатора базируется на использовании замкнутых полостей, размещенных возле трубопровода и соединенных с ним при помощи большого количества отверстий. Как правило, в корпусе находится два не равных объема, которые разделены сплошной перегородкой.

Каждое из отверстий, включая и замкнутую полость, выполняет роль резонатора, возбуждающего колебания собственной частоты. Условия распределения резонансной частоты, резко меняются, и как следствие, она гасится за счет трения газовых частиц в отверстии. Такой тип глушителя качественно гасит низкие частоты, даже не создавая для газов существенного сопротивления (сечение не уменьшается). Чаще всего, резонатор применяется в качестве среднего глушителя.

Из чего состоит резонатор

Резонатор, как важный конструктивный элемент выхлопной системы, внешне напоминает маленький глушитель, из-за чего его часто называют «вспомогательным глушителем», однако, многие специалисты утверждают, что это не так. Конечно, резонатор существенно снижает рабочую громкость системы выхлопа, но это не является его основной функцией, а выступает только как побочный эффект от реализации задачи обеспечения ровности потока выхлопных газов во всей системе выхлопа автомобиля.

При работе силового агрегата (на любых оборотах), в выходном коллекторе можно заметить прерывистые значения давления отработанных газов, частота которых основывается на оборотах коленчатого вала двигателя и количества его цилиндров. Для более качественной работы всей системы, нужно добиться равномерности этого давления, ведь только в таком случае, выхлопная система будет обладать минимальным сопротивлением отработанных газов и не станет отбирать лошадиные силы двигателя.

Несмотря на мнение некоторых специалистов, многие автолюбители продолжают называть резонатор «средним глушителем» (так как он располагается в средней части системы выхлопа) и нельзя сказать, что они полностью неправы. Данная деталь не только внешне похожа на уменьшенный глушитель, но еще и имеет схожее с ним внутреннее строение. Здесь все просто: что бы выровнять поток выхлопных газов, используются практически те же приемы, что и в глушителях. Давайте рассмотрим их более детально. Во-первых, расширением и сужением потока отработанных газов, занимаются несколько камер резонатора, где происходит эффективное выравнивание больших низкочастотных пульсаций (не прямоточное устройство).

Во-вторых, при изменении направления потока выхлопных газов, камеры, вместе с соединяющими их трубопроводами, располагаются с некоторым смещением, что помогает гасить средние и высокочастотные пульсации.

В-третьих, наличие перфорационных отверстий в трубопроводах и разница в объемах, окружающих трубу, способствуют гашению широкого частотного диапазона потока отработанных газов. Такой способ, наиболее популярен в прямоточных резонаторах (в основном используется на спортивных автомобилях). Еще одним сходством резонатора и глушителя есть то, что сквозь перфорационные отверстия трубопроводов, отработанные газы камеры средней частоты (большего объема) и камеры высокой частоты пульсации (меньшего объема), подаются в закрытые камеры, где скапливаются при высоком давлении выхлопных газов и стравливаются в ходе снижения давления в выхлопной системе.

С конструктивной точки зрения, резонатор – это многоуровневое устройство, в котором каждый уровень имеет свои обязанности и отвечает за выполнение определенных функций. Так, к примеру, резонатор воздушного фильтра, имеет в своем составе отражатели, которые выполняют гашение попадающих на них потоков газообразной среды путем трения соответствующих частиц, проходящих внутри резонатора двумя потоками. Устройства впуска и выпуска, выполняют одинаковую роль и продвигают через систему потоки отработанного газа.

Виды резонаторов

Все существующие резонаторы разделяют на виды, в зависимости от типов двигателей к которым они подходят. Поэтому, различают всего два видовых варианта таких устройств: для двухтактных моторов и для четырехтактных.

В ходе многолетней эксплуатации обоих видов, был установлено: работая в паре с четырехтактным двигателем, резонатор является скорее помехой, нежели помощником и в данном случае, его демонтаж ведет к увеличению мощностных характеристик мотора примерно на 15%. Если же забрать резонатор у двухтактного двигателя, то это вызовет совсем противоположный эффект: его отсутствие поспособствует не только газовому удалению, но еще и ликвидирует несгоревшее полностью топливо. В результате таких действий расход топлива существенно увеличится, а скорость, наоборот, снизится.

Кроме того, условно резонаторы можно разделить и с точки зрения длины (или формы) кузова автомобиля. К примеру, к автомобилю ВАЗ 2110, можно подобрать один из трех возможных видов резонатора: короткий (21103), средний (21102) и длинный ( 2110).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

зачем нужен, устройство, чем отличается резонатор от глушителя

Назначение резонатора

Вспышка топливной смеси в камере сгорания поршневой системы — это взрыв небольшой мощности. Сопровождается звуком, характерным для такого взрыва. Это знакомо каждому, кто слышал работу любого ДВС без выхлопной системы. При этом давление отработавших выхлопных газов поступает в выхлопную систему импульсами, от вспышки до вспышки. Периодичность импульсов равна периодичности хода каждого поршня от НМТ к ВМТ.

Функция резонатора:

• выровнять импульсные перепады давления отработавших газов;
• первично погасить звуковые вибрации, снизить шум;
• снизить температуру выхлопных газов.

На современных авто стоят катализаторы (нейтрализаторы). Они могут быть установлены как перед резонатором, так иногда и внутри резонатора.

Чем отличается глушитель от резонатора

Задний глушитель принимает от резонатора смягченный по импульсам давления поток газов, с более низкой температурой. Его задача — окончательно погасить уже приглушенные акустические вибрации (шум) и отвести токсичные газы за пределы авто, чтобы они не попадали в салон или на кузов авто, повреждая поверхности. У резонатора и глушителя несколько разные задачи и нагрузки, потому их конструкция всегда отличается.

Устройство резонатора

У каждой модели ТС, будь то авто, трактор, мопед или какое угодно другое, своя уникальная конструкция выхлопной системы. Общее в устройствах всех резонаторов:

• входной и выпускной патрубки;
• расширенная емкость обработки потоков;
• трубки с отверстиями и деления на камеры внутри;
• в некоторых моделях звукопоглащающий термостойкий материал, чаще всего базальтовое волокно.

Передовые и хорошо продуманные конструкции современных резонаторов имеют важное свойство. За счет особенностей циркуляции отработанных газов внутри полости резонатора в определенный момент между выхлопами создается разрежение. Оно крайне мало по времени, но помогает вытягивать газы из части системы, стоящей ближе к ДВС. Это помогает избежать загрязнения от нагара и в некоторой степени повышает мощность ДВС.

Неполадки в работе резонатора

Вся система отвода выхлопных газов работает в крайне агрессивных условиях:

• высокая температура;
• попадание влаги на раскаленные поверхности;
• воздействие противоледных реагентов;
• вибрации, риск механических повреждений о бордюры, камни и т.д.

Причем резонатор принимает более горячий первичный поток отработанных газов, чем задний глушитель. Температура выхлопных газов может достигать 700С^о. Некачественные сплавы при таких температурах быстро выгорают, коробятся, ржавеют от попадания влаги и реагентов. А попадание влаги на раскаленную поверхность может вызвать коробление всей конструкции, если она выполнена из неподходящего сплава. Лучшим материалом для таких систем считается нержавеющая сталь в сплаве с металлами и компонентами для повышения стойкости.

Самые обычные неполадки резонатора:

• Расстыковка соединения резонатора с предыдущими и последующими деталями системы.
• Разрушение внешней оболочки.
• Засорение нагаром внутренних деталей, полостей трубок и отверстий, камер и проходов.
• Разрушение внутренних деталей от выгорания.

Проверка резонатора

Нарушения в работе резонатора всегда заметны. Разрушение внешней оболочки приводит к явному усилению шума при работе двигателя. Место разрушения диагностируется простым визуальным осмотром. Авто ставят на смотровую яму и внимательно осматривают. Причем разрушение может быть, конечно, не только в резонаторе.

Также проверяется расстыковка патрубков. В основном она происходит из-за механического удара или полного выгорания внутренних диаметров патрубков, там, где резонатор соединен с другими деталями.

Разрушение внутренних деталей также приводит к изменению звука работающего двигателя, причем всегда в сторону увеличения шума.

Заполнение внутренних деталей нагаром проявляется противоположными признаками:

• Двигатель начинает работать тише.
• Мощность двигателя теряется, иногда значительно.

Последний момент особо важен. Здесь сказываются принципиальные особенности работы всех без исключения выхлопных систем. На то, чтобы преодолеть сопротивление проходу выхлопных газов от выхлопных окон цилиндров через выхлопную систему, требуется давление. На создание этого давления тратится часть мощности любого ДВС. Чем труднее проход газов через выхлопную систему, тем больше мощности уходит на преодоление этого сопротивления. Когда проходы и отверстия трубок резонатора забиты нагаром, двигатель душится и не может работать в полную мощь. При этом. если резонатор забит сильно, облачка дыма могут появляться перед ним, например, на месте стыка его с коллектором.

Резонатор может забиваться нагаром чаще и больше, чем другие детали системы по следующим причинам:

• Задний глушитель получает выхлопы с меньшим количеством сажи, часть её остается в резонаторе.
• В коллекторе перед резонатором сажа выгорает из-за высочайших температур.

В любом случае диагностика неполадок резонатора всегда достаточно проста.

Виды автомобильных резонаторов

Резонаторы на разных транспортных средствах отличаются по:

• Размерам. Могут быть длинными или короткими, круглыми или овальными.
• Сплавам, из которых изготовлены.
• Внутренней конструкции, её сложности. Простые называют моноблочными. Сложные — комбинированными.

Самые большие отличия между резонаторами для двухтактных и четырехтактных ДВС. Первые просты и даже примитивны, вторые на порядок сложнее. Причем чем дальше идет прогресс авто, тем сложнее, но эффективнее становятся выхлопные системы, включая резонаторы.

Резонатор своими руками

Дорогие авто и самодельные резонаторы на них — понятия малосовместимые. Для таких авто заказывают, как правило, оригинальные детали от производителя. Но на большинстве самых массовых авто это не самая сложная деталь. Имея доступ к необходимому металлообрабатывающему и сварочному оборудованию, её вполне можно изготовить собственными силами. Но для корректной работы ДВС дубликат должен точно имитировать оригинал. Каждый резонатор рассчитывается для работы в паре с определенным глушителем. Изменение конструктивных параметров любого изделия из этой пары может привести к самым непредсказуемым изменениям в работе ДВС. Он может либо задыхаться, либо работать слишком громко.

К тому же нельзя сделать резонатор из обычной жести. Он быстро выйдет из строя.

Чаще всего резонаторы не делают полностью своими силами, а подгоняют от других моделей по размерам и креплениям. Иногда это оправданно. Например, если резонатор вышел из строя у почти раритетного импортного микроавтобуса. Запчастей нет. Такая машина без лишних претензий. На неё можно подогнать доступный передний глушитель, например, от «Газели».

Вполне доступен локальный ремонт своими силами прогоревшей внешней оболочки. Задача простая — залатать дыру. Последовательность такого ремонта:

• Применяется специальная термостойкая мастика с отвердителем. Участок с поврежденной поверхностью зачищают наждаком и обезжиривают, согласно инструкции по применению мастики.
• Наносят термостойкую мастику, разведенную с отвердителем, также согласно инструкции по её применению.
• На поврежденное место накладывают пластину из металла, который можно без труда изогнуть по форме резонатора.
• Пластина крепится с помощью саморезов по металлу (наконечник-сверло) или по просверленным отверстиям сверлом меньшего, чем саморезы, диаметра.
• Двигатель заводят после полного застывания мастики, согласно сроку, указанному в инструкции.

Но чаще всего такие заплатки ставят при помощи сварки.

Использование обеих способов возможно, только когда повреждение локально, а весь корпус остается крепким.

То есть тогда, когда есть к чему крепить заплату. Поэтому, прежде чем принять решение о таком ремонте, надо прощупать прочность всего корпуса острым металлическим предметом. Полностью пришедший в негодность резонатор проткнется во многих местах.

Снятие и установка резонатора

Вначале нужно обеспечить свободный доступ к днищу автомобиля. Его ставят на эстакаду, смотровую яму или поднимают домкратом. В последнем случае под колеса с обеих сторон подкладывают стандартные башмаки, кирпич или бруски, чтобы не случилось скатывания. А опору домкратом обазательно дублируют опорой из надежных стоек — деревянные пни и т.п.

Демонтаж

Все элементы выхлопной системы крепятся на хомутах с помощью обычных болтов с головками под ключ на 13,14, или 17. Но если на новой машине резьбы не были предусмотрительно обработаны термостойкой смазкой (например, медной), то на машине возрастом от 3 лет и более для демонтажа резонатора потребуются инструменты для спиливания или срыва гаек и болтов. Из-за агрессивной среды, о которой говорилось выше, резьбы разрушаются очень быстро. Вначале можно обработать резьбы средствами типа WD и попытаться открутить обычным способом. Но при демонтаже нужно быть готовым к тому, что это грязная работа, требующая больших усилий. К тому же травмоопасная:

• Ключи срываются с головок, и рука может пораниться, задев острые металлические детали. Нужно использовать прочные рукавицы или перчатки и предусмотреть, куда двинется рука в случае срыва ключей.
• Грязь с днища авто может осыпаться и попасть в глаза. Нужно использовать защитные очки.

Монтаж

Ставить на место новый или отремонтированный резонатор — более чистая работа, чем демонтаж. Все сорванные и некачественные болты и хомуты меняются на новые. Резонатор ставится точно так и туда, где он был. Резьбы новых болтов желательно защитить медной смазкой.

В процессе эксплуатации резонатор не требует технического обслуживания. При возникновении проблем он как бы сам сообщает о них владельцу повышенным ревом или, наоборот, снижением мощности ДВС и шума. Это не такая труднодоступная часть, как коленвал. И замена не требует много времени. Поэтому проблемы с резонатором вполне устранимы.

Резонатор в выхлопной системе: устройство, принцип работы и способы замены или ремонта

string(10) "error stat"

В процессе работы бензинового и дизельного моторов производится много шума, и выделяются выхлопные газы. Для отведения отработанных газов и уменьшения шумности агрегата предусмотрена выхлопная система, одним из элементов которой является резонатор. Он расположен как правило за катализатором и перед глушителем. В нем осуществляется максимально эффективное гашение шумов, издаваемых работающим мотором.

Принцип работы резонатора состоит в том, что отработанные газы двигателя сначала попадают в резонирующий блок, где снижается уровень шума, после чего продвигаются дальше по выхлопной системе, и выбрасываются в атмосферу. Габариты такого элемента, его внутренняя схема, напрямую зависят от шумности работы мотора. На эффективность функционирования детали также оказывает влияние его форма. Выход из строя резонатора выхлопной системы приводит к повышенному шуму при работе автомобиля, и загазованности салона авто.

Устройство и принцип действия резонатора

По своей форме резонатор очень напоминает глушитель, поэтому для многих автолюбителей это малый или дополнительный глушитель. На рынке представлены различные виды резонаторов для двухтактных и четырехтактных силовых агрегатов. Такой элемент имеет сложную и многослойную конструкцию, что видно в разрезе, каждая составляющая которой имеет свое функциональное предназначение.

Устройство резонатора предусматривает следующие элементы:

• впускные и выпускные камеры, разделенные сеткой;
• отражатели.

Наличие камер в дополнительном резонаторе позволяет постоянно расширять и сужать газовые потоки, поступающие рывками, благодаря чему пульсации сглаживаются, и обеспечивается равномерность потока. Для этих целей камеры также смещены относительно друг друга. Отражатели, благодаря наличию перфорации, гасят остаточные потоки продуктов сгорания за счет трения газообразных частиц, перемещаемых внутри блока двумя различными направлениями. Это приводит к тому, для чего нужен резонатор — снижению громкости звука выхлопных газов.

Функционируют резонаторы за счет наличия большого количества закрытых полостей, которые связаны с выхлопной трубой множественными отверстиями. Такая схема позволяет формировать звуковые колебания различной частоты, изменяемой при трении газов о внутреннюю поверхность устройства.

Процесс снятия/установки резонатора

В случае выявления неисправности потребуется снятие и установка новой детали. Для проведения таких работ потребуется:

• новый резонатор;
• набор специальных прокладок;
• крепеж с уплотнительными кольцами;
• антикоррозионный спрей;
• набор гаечных ключей.

Замена резонатора должна производиться в гараже, поскольку для этого потребуется яма. Схема работ предусматривает следующие действия. Перед тем, как снять деталь спреем, например WD-40, обрабатываются болтовые соединения резонатора, после чего их необходимо раскрутить.

При возникновении проблем при снятии детали, обработку спреем следует повторить. Затем отсоединяется хомут крепления, и после разъединения труб извлекается уплотнитель. После этого снимите прогоревший резонатор, для чего все крепления должны быть разъединены. Для установки нового резонатора все описанные операции нужно сделать в обратном порядке.

При проведении замены резонатора глушителя следует обращать внимание на качество соединения детали с глушителем. Проверяемый элемент не должен иметь зазоров, поскольку это приводит к уменьшению эффективности работы резонатора, и появлению громкого шума при работе двигателя.

Возможные неисправности резонатора

Неисправный резонатор глушителя способствует не только увеличению шума при работе мотора, но и к снижению его мощности, а также к проникновению выхлопных газов в салон автомобиля. О наличии поломок устройства свидетельствуют следующие признаки:

• неудовлетворительная работа глушителя, связанная с выходом из строя резонатора. Показателем этого является увеличение шумности работы автомобиля.
• появление звука дребезжащего металла. Это связано с разрушением внутренней части резонирующего блока, что приводит к нарушению крепления одной из неработающих камер.
• уменьшение мощности двигателя. Происходит в связи с уменьшением пропускной способности дополнительного глушителя.

Под воздействием высоких температур изделия часто прогорают, и установить их целостность позволяет визуальная проверка. При выявлении одного из указанных признаков неисправности следует заменить резонатор. Не обязательно покупать оригинальный, можно подобрать один из универсальных резонаторов. Обращение в автомастерскую потребует определенных затрат, поэтому дешевле поменять резонатор самостоятельно. Но при отсутствии навыков, как проверить его работоспособность, лучше довериться специалистам. Во избежание неприятных сюрпризов рекомендуется производить периодическую диагностику и своевременное обслуживание.

Правильно функционирующий резонатор глушителя обеспечивает не только комфортную эксплуатацию автомобиля, но и соответствующие параметры работы двигателя, что сказывается на сроке его службы.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Резонатор. Устройство резонатора (среднего глушителя)

Первый, промежуточный, средний глушитель — как только не называют этот компонент выхлопной системы. Но во всех случаях в виду имеется резонатор. Рассмотрим, что это за устройство, за что отвечает и как работает.

Назначение, принцип работы и устройство резонатора

Если спросить любого мало-мальски разбирающегося в устройстве машины автомобилиста о назначении резонатора, он ответит, что данный элемент обеспечивает уменьшение уровня шума. В принципе, такое утверждение верно. Но большинство из нас не подозревают, что у этого компонента выхлопной системы есть и другие функции. Помимо уменьшения звука резонатор отвечает и за уменьшение сопротивления системы движению выхлопных газов (и происходит это за счет сглаживание пульсаций). Подтверждением этому является тот факт, что выхлопная система без резонатора на многих автомобилях работает не совсем корректно. Само-собой повышается шумность, а вместе с этим многие автомобилисты, кто решился на необдуманный шаг и самовольно удалили резонатор, заменив его отрезком трубы, жалуются на то, что авто не держит обороты ХХ. И происходит это, как раз за счет того, что повышается обратное сопротивление системы, и нету сглаживания пульсаций (выхлопные газы же поступают не одновременно от всех цилиндров, а, так сказать, «партиями»). Поэтому труба вместо резонатора — «не есть хорошо»: это, в принципе возможно, но доверять такую переделку нужно профессионалам, которые проведут необходимые расчеты и сделают все правильно. Также в этом элементе происходит снижение кинетической энергии выхлопных газов и уменьшение их температуры (порядка 300-400 градусов на выходе против 700-800, а то и боле — на входе резонатора).

Как устроен и работает резонатор

Работа данного элемента основана на следующих физических процессах:

• Расширение и сужение потока выхлопных газов. Это обеспечивается за счет использования нескольких камер в рассматриваемом элементе.
• Гашение средне- и высокочастотных пульсаций. Выхлопные резонаторы для автомобилей имеют для этого внутри трубопроводы, размещающиеся со смещением относительно друг друга.
• Интерференция звуковых волн. За счет этого происходит увеличение суммарной амплитуды, а, следовательно — уменьшение частоты колебаний. Добиваются этого за счет использования камер разного объема, а также при помощи перфорационных отверстий на трубах внутри резонатора.
• Использование закрытых камер, в которых накапливаются газы. Поступая через перфорационные отверстия газы стравливаются в определенный момент времени.

Также, в зависимости от конструкции, средняя часть глушителя (или резонатор) может иметь несколько камер. Последняя, для уменьшения шумности, может производиться с использованием специального звукоизоляционного материала. Что касается корпуса, оригинальный или универсальный резонатор выхлопной системы может выпускаться из нержавеющей стали, или так называемой алюминиевой стали (покрытой слоем алюминия для защиты от коррозии). Первый вариант — более дорогостоящий, но он характеризуется лучшими показателями устойчивости к коррозии.

Прямоточный резонатор

Одной из разновидностью рассматриваемого элемента выхлопной системы является прямоточный (или спортивный) резонатор. Его отличие от «обычного» заключается в том, что здесь имеет место более низкое обратное сопротивление. И получается оно в ущерб сглаживанию пульсаций и уменьшению звука. Такой резонатор, как правило, не имеет камер и не изменяет направление движения потока выхлопных газов. По сути это — ровный «тоннель», имеющий перфорированные стенки. А это значит что, учитывая рассмотренные выше проблемы, которые могут быть вызваны пульсациями, выбирать такой элемент для своего авто нужно очень тщательно. А лучше доверьте это дело профессионалам. Итак, мы разобрались, для чего нужен резонатор и как он работает. Если вам нужен ремонт или замена данного элемента (в том числе и установка прямоточного), обращайтесь к специалистам GSAvto.
