Вакуумный усилитель тормозов: останавливаем машину без усилий

Вакуумный усилитель тормозов: останавливаем машину без усилий

Торможение автомобиля иногда требует приложения большого усилия на педаль, что приводит к утомляемости водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватит сил для нормального торможения. Решает все эти проблемы специальный узел — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации читайте в данной статье.


Назначение вакуумного усилителя тормозов

В большинстве современных автомобилей используется гидравлическая тормозная система, в которой усилие, необходимое для сжатия колодок, передается от главного цилиндра к тормозным цилиндрам на колесах с помощью несжимаемой жидкости. Давление, необходимое для прижима колодок, создается главным цилиндром, поршень которого, в свою очередь, приводится в движение педалью тормоза, то есть — самим водителем.

Недостаток гидравлических тормозов в их «чистом виде» — достаточно большое усилие, которое необходимо приложить к педали для эффективного торможения. При этом, чем тяжелее автомобиль, и чем большую скорость он развивает, тем большее усилие необходимо для торможения. И не стоит забывать, что во время поездки, даже непродолжительной, мы нажимаем на педаль тормоза десятки раз, а при длительной поездке, да еще и с тугими тормозами, быстро наступает утомление, торможение из-за усталости становится менее эффективным, и в какой-то момент просто-напросто может произойти авария.

Решение этих проблем найдено, и оно весьма эффективно — это усилитель тормозов. Существует несколько типов и конструкций этого компонента тормозной системы, однако здесь мы рассмотрим один из наиболее простых и надежных из них — вакуумный усилитель тормозов. Данное устройство, объединенное в одну конструкцию с главным тормозным цилиндром, повышает усилие, передаваемое от педали к цилиндру, чем и достигается меньшая усталость водителя и более эффективное торможение.

Кроме того, вакуумный усилитель является одним из основных компонентов системы экстренного торможения.

На сегодняшний день типичный вакуумный усилитель тормозов легкового автомобиля повышает усилие, передаваемое ногой через педаль на главный тормозной цилиндр, в среднем в 3-5 раз. Существуют и более мощные усилители, используемые в более массивных автомобилях, однако принцип действия и основные конструктивные элементы всех вакуумных усилителей идентичны, поэтому мы здесь рассмотрим лишь наиболее простую и распространенную конструкцию.


Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов имеет не слишком сложное устройство. Он, как было сказано, объединен в единую конструкцию с главным тормозным цилиндром, и оба этих узла работают согласованно. Основу усилителя составляет цилиндрический корпус, внутренний объем которого разделен на две герметичные камеры подвижной диафрагмой. Камера, расположенная со стороны тормозного цилиндра, называется вакуумной, вторая камера, расположенная со стороны педали тормоза — называется атмосферной.

Диафрагма со стороны вакуумной камеры соединена штоком с поршнем главного тормозного цилиндра, здесь же находится возвратная пружина. Также в вакуумной камере предусмотрен обратный клапан, через который камера сообщается с источником разрежения (вакуума), о котором скажем чуть позже.

В атмосферной камере, над диафрагмой, расположен следящий клапан, который с помощью толкателя связан с педалью тормоза. С помощью клапана атмосферная камера может сообщаться либо с вакуумной камерой (через вакуумный канал в диафрагме), либо с атмосферой (через атмосферный канал в корпусе следящего клапана) — именно на этом основан принцип действии вакуумного усилителя тормозов.

Как понятно из названия, для работы усилителя необходим вакуум — он создается подключением вакуумной камеры с впускным коллектором (на участке, расположенном после дроссельной заслонки) двигателя. Однако такое решение возможно только в бензиновых моторах, где разрежение во впускном коллекторе достигает значительных величин, а совместно с дизельным двигателем вакуумный усилитель работать просто не будет (слишком мало разрежение во впускном коллекторе). Поэтому в дизелях используется иной источник вакуума — специальный насос. Но и в автомобилях с бензиновыми моторами часто используются насосы, они нужны, главным образом, для работы системы экстренного торможения.

01 — фланец крепления наконечника;

02 — корпус усилителя;
03 — шток;
04 — крышка;
05 — поршень;
06 — болт крепления усилителя;
07 — дистанционное кольцо;
08 — опорная чашка пружины клапана;
09 — клапан;
10 — опорная чашка клапана;
11 — опорная чашка возвратной пружины;
12 — защитный колпачок;
13 — обойма защитного колпачка;
14 — толкатель;
15 — воздушный фильтр;
16 — возвратная пружина клапана;
17 — пружина клапана;
18 — уплотнитель крышки корпуса;
19 — стопорное кольцо уплотнителя;
20 — упорная пластина;
21 — буфер;
22 — корпус клапана;
23 — диафрагма;
24 — возвратная пружина корпуса клапана;
25 — уплотнитель штока;
26 — болт крепления главного цилиндра;
27 — обойма уплотнителя штока;
28 — регулировочный болт;
29 — наконечник шланга;
30 — клапан;
А — вакуумная полость;
В — канал, соединяющий вакуумную полость с внутренней полостью клапана;
С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью;
Е — атмосферная полость

Принцип действия вакуумного усилителя тормозов

Работа вакуумного усилителя основана на перепаде давлений в камерах, разделенных диафрагмой. В начальный момент времени, когда педаль тормоза отжата, вакуумная и атмосферная камеры сообщаются через вакуумный канал в диафрагме, в них обеих поддерживается одинаковое низкое давление — тормозной цилиндр находится в покое.

При нажатии на педаль срабатывает следящий клапан, которые постепенно закрывает вакуумный канал между камерами и открывает атмосферный канал в атмосферной камере — в этот момент давление в атмосферной камере превышает давление в вакуумной камере, и диафрагма, испытывая повышенное давление со стороны атмосферной камеры, движется в сторону тормозного цилиндра. При движении диафрагма создает значительное усилие на штоке цилиндра, превышающее в 3-5 раз усилие ноги на педали — так и происходит процесс усиления.

Следящий клапан устроен таким образом, что чем сильнее водитель давит на педаль тормоза, тем сильнее и то усилие, которое передается на поршень тормозного цилиндра. Однако если педаль остановлена в нажатом положении, то останавливается и движение диафрагмы, а вместе с ней и движение поршня — тормозная система затормаживает колеса автомобиля, и готова отозваться на любое движение педали тормоза.

При отпускании педали следящий клапан вновь перекрывает атмосферный канал и открывает вакуумный канал, давление в камерах выравнивается, и система приходит к первоначальному состоянию. Возврат поршня тормозного цилиндра и диафрагмы в начальное положение обеспечивается возвратной пружиной в корпусе усилителя.

Необходимо отметить, что вакуумный усилитель тормозов не «выключается» просто так после остановки или поломки двигателя — это обеспечивает обратный клапан в вакуумной камере. Клапан дает возможность только выходить воздуху из камеры, но стоит двигателю заглохнуть (или остановиться насосу), как клапан из-за возросшего с обратной стороны давления закроется, и будет препятствовать росту давления в камере.

Интересно, что эффективность вакуумного усилителя тормозов зависит от атмосферного давления, и чем оно ниже, тем хуже работает усилитель. Понять это нетрудно. Обычное давление в вакуумной камере усилителя достигает величин 0,067 МПа, это примерно в 1,4 раза меньше нормального атмосферного давления. Такое же давление наблюдается на высоте около 3,5 км над уровнем мора, а это значит, что в условиях высокогорья давление в вакуумной камере сравняется с давлением в атмосферной камере, и усилитель просто-напросто работать не будет!

Понятно, что ежедневные изменения атмосферного давления не могут оказать сколько-либо заметного влияния на работу вакуумного усилителя, да и его эксплуатация в регионах, имеющих возвышенности, тоже не вызывает проблем. А в технике, используемой в условиях высокогорья, применяются усилители тормозов иных конструкций, которые не зависят от факторов окружающей среды.


Особенности эксплуатации автомобиля с вакуумным усилителем тормозов

Никаких особенностей эксплуатация автомобиля с вакуумным усилителем тормозов не имеет, однако здесь есть пара моментов, на которые необходимо обратить внимание.

Во-первых, в работе вакуумного усилителя решающее значение имеет герметичность камер, поэтому любые неисправности, ведущие к потере герметичности, влекут за собой значительное ухудшение в работе тормозной системы.

А, во-вторых, неисправный усилитель необходимо сразу же заменить, так как на кону стоят безопасность и жизни людей.

О диагностике и замене вакуумного усилителя стоит задуматься в том случае, если для торможения приходится давить на педаль сильнее, о неполадке свидетельствует и уменьшенный ход педали (причем такое явление наблюдается как при работающем, так и при заглушенном двигателе). При любом подозрении на нарушение работы вакуумного усилителя стоит обратиться в автосервис.

Здесь нужно заметить, что вакуумные усилители тормозов при потере герметичности перестают выполнять свои функции, однако тормозная система в целом не теряет своей работоспособности — в этом случае усилитель просто передает усилие от педали к главному тормозному цилиндру. Это сделано в целях безопасности, да и в этом случае водитель, по увеличению сопротивления педали, поймет, что с усилителем что-то не так.

Как показывает практика, вакуумные усилители тормозов достаточно надежны, они нечасто выходят из строя, и средний водитель за все время владения автомобилем даже и не вспоминает, что у него в тормозной системе есть такой узел.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Схема работы вакуумного усилителя тормозов.

Для улучшения эксплуатационных характеристик тормозной системы, которой оборудуется современный автомобиль, используется устройство, которое называется вакуумный усилитель тормозов. Он позволяет увеличить давление на тормозные колодки после нажатия водителем на педаль. Это делает управление автомобилем более комфортным, позволяя человеку меньше утомляться при езде.

Вакуумный блок монтируется непосредственно на главный тормозной цилиндр и состоит из корпуса, в котором

заключена диафрагма, толкатель и следящий клапан. Движет поршнем главного тормозного цилиндра специальный шток, возвращает его на место специальная пружина.

Диафрагма, разделяющая корпус вакуумного усилителя, герметична. Со стороны, которая находится ближе к тормозному цилиндру со штоком, находится вакуумная камера. С другой стороны расположена атмосферная камера — в ней располагается толкатель.

Вакуумная камера подключается к впускному коллектору двигателя после дроссельной заслонки.

Это и есть источник разрежения. Если есть необходимость в постоянной работе вакуумного усилителя, то таким источником может являться обычный электронасос, создающий вакуум. Причем в дизельных двигателях, по причине недостаточного разрежения во впускном коллекторе, без использования такого насоса просто не обойтись. Вакуумная камера обязательно оборудуется обратным клапаном, который поддерживает разрежение при отключенном источнике или его поломке.

Атмосферная камера усилителя оборудована следящим клапаном и через него может соединяться с вакуумной камерой в стандартном положении или с атмосферой при нажатии на педаль тормоза. Перемещает этот клапан специальный толкатель, который напрямую связан с педалью тормоза.

В вакуумной камере находится шток, соединенный с диафрагмой, который выходит на главный тормозной цилиндр. Двигающаяся после нажатия на тормоз диафрагма приводит в движение шток и главный цилиндр, активизируя тормозную систему автомобиля. После того, как педаль тормоза отпускается, возвратная пружина выталкивает диафрагму на место и торможение прекращается.

Для того, чтобы вакуумный усилитель срабатывал при экстренном торможении, в него включается специальная система. Она представляет собой дополнительный привод штока, работающий на электромагнитном принципе. Усилитель, оборудованный такой системой, быстрее реагирует на нажатие педали тормоза.

Вакуумный усилитель работает за счет силы, которая обусловлена разницей давлений на диафрагму вакуумной и атмосферной камер, возникающей при нажатии на педаль тормоза. Когда педаль не нажата, клапан уравнивает давления в этих камерах.

Нажатие педали тормоза через толкатель воздействует непосредственно на следящий клапан. Он закрывается, разделяя атмосферную и вакуумную камеру. В атмосферную камеру поступает воздух, создавая в ней давление. Поскольку давление оказывается на одну и ту же диафрагму с обеих сторон, возникает разница сил, преодолевающая сопротивление возвратной пружины и выжимающая шток главного тормозного цилиндра.

Важной особенностью вакуумного усилителя является то, что он просто создает дополнительную силу на штоке главного тормозного цилиндра. Это значит, что водитель может регулировать его работу силой нажатия на педаль тормоза. Чем сильнее нажатие, тем более резко будет тормозить автомобиль за счет увеличения эффективности работы усилителя.

Когда педаль тормоза отпущена, следящий клапан снова соединяет вакуумную камеру с атмосферной, давления в них уравниваются и сила пропадает. Возвратная пружина устанавливает диафрагму обратно на место.

Выигрыш в силе при использовании вакуумного усилителя получается в 3-5 раз. Для еще большего дополнительного усилия используются устройства с большим количеством камер и увеличенной диафрагмой.

  1. фланец крепления наконечника;
  2. шток;
  3. возвратная пружина диафрагмы;
  4. уплотнительное кольцо фланца главного цилиндра;
  5. главный цилиндр;
  6. шпилька усилителя;
  7. корпус усилителя;
  8. диафрагма;
  9. крышка корпуса усилителя;
  10. поршень;
  11. защитный чехол корпуса клапана;
  12. толкатель;
  13. возвратная пружина толкателя;
  14. пружина клапана;
  15. следящий клапан;
  16. буфер штока;
  17. корпус клапана;
  • А – вакуумная камера;
  • В – атмосферная камера;
  • С, D – каналы



Вакуумный усилитель тормозов — Словарь автомеханика

Вакуумный усилитель тормозов или как говорят в простонародье «вакуумник» — является видом усилителя, применяющийся в тормозной системе авто. Служит для того, чтобы создавать дополнительное усилие педали тормоза за счет разряжения. Применение вакуумного усилителя дает облегчение работы тормозной системы.

Устройство вакуумного усилителя тормозов

Металлический корпус самого усилителя тормозов диафрагмой разделён на две половины – на вакуумную, идущую со стороны ГТЦ (главного тормозного цилиндрика), и на атмосферную, выходящую на тормозную педаль. К слову сказать, вакуумный усилитель и ГТЦ конструктивно и механически объединены в единую систему – тормозную.

Вакуумный усилитель вместе с главным тормозным цилиндром включают в себя:

  • корпус,
  • диафрагму,
  • следящий клапан,
  • толкатель,
  • шток поршня ГТЦ,
  • возвратную пружину.

Безвоздушная камера, то есть вакуумная, выходит при помощи клапана на впускной коллектор. На всех современных автомобилях для стабильной работы усилителя тормозов дополнительно устанавливают электронасос. При выключенном двигателе клапан обратки отсоединяет вакуумный усилитель от коллектора — тормоза просто-напросто пропадают. Точно такой же принцип и при малейшей поломке вакуумного агрегата, даже если мотор работает.

Атмосферная камера, вторая половина устройства, при помощи клапана соединяется и с вакуумной камерой, и с атмосферой. Именно на клапане и основан весь принцип работы вакуумного усилителя – создание разницы давлений между двумя камерами. В исходном положении, когда вы не давите на педаль тормоза, давление в двух камерах одинаково.

Нажимая педаль, толкатель двигается к следящему клапану и штоку тормозного цилиндра. Этим самым клапан закрывает канал между вакуумом и атмосферой. Что получается? Со стороны вакуумной камеры давление остаётся прежним, а со стороны атмосферной камеры происходит разряжение.

По окончании торможения возвратная пружина возвращает диафрагму в начальное положение.

Устройство вакуумного усилителя тормозов


Признаки неисправного усилителя тормозов

Не стоит сильно пугаться, если у вас вдруг отказал вакуумный усилитель. Ничего в этом страшного нет, неисправности ВУТ неприятны, но не критичны – просто вам придётся с большим усилием давить на тормозную педаль и прилагать чуть больше усилий для управления автомобилем.

О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции.

Основные признаки:

  • с каждым разом вам всё труднее и труднее нажимать педаль, а эффект от торможения минимальный;
  • на холостых оборотах двигатель «троит», нажав педаль тормоза — начинает работать ровно и ритмично;
  • обрыв или трещина в шлаге, которые приводят к появлению шипения или посторонним звукам в усилителе;
  • вакуумный усилитель начинает «подсасывать» воздух;
  • разрыв диафрагмы, износ сальников или резины на клапанах.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

    Твердая педаль тормоза обычно связана с утечкой разрежения во впускном коллекторе, неисправностью вакуумного шланга, с дефектом самого усилителя или его контрольного клапана.

  1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
  2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
  3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не забывайте своевременно проверять тормозную систему.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

Связанные термины

Вакуумные усилители тормозов на Приору, Гранту, Калину, ВАЗ 2110, 2111, 2112, 2108, 2109, 21099, 2113, 2114, 2115, Нива

Название:

Артикул:

Текст:

Выберите категорию:
Все Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Фильтры нулевого сопротивления инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы KYB » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4×4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4×4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка » Плафоны освещения салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки. Комплектующие » Маховики и комплектующие » Термостаты и комплектующие Аксессуары » Звуковые сигналы » USB зарядники » Компрессоры / Насосы » Комплектующие колес » Автоодеяла

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Вакуумный усилитель тормозов – устройство, неисправности и самостоятельная диагностика

Вакуумный усилитель тормозов, как и любой другой механизм, имеет свой срок службы. Чтобы вовремя выявить поломку и найти ее причину, необходимо понимать, как устроен данный механизм. Поэтому предлагаем далее разобраться со схемой его работы, наиболее распространенными причинами неисправностей и способами самостоятельного диагностирования этого узла.

Вакуумный усилитель тормозов ВАЗ 21099

Предназначение

Вакуумный усилитель тормозов, не сложно догадаться, усиливает давление, которое водитель оказывает на педаль тормоза. В результате осуществлять торможение гораздо проще. Без него водителю приходилось бы изо всех сил давить на педаль тормоза, и все равно, торможение не было бы столь эффективным.

Таким образом, «вакуумник» является важным помощником водителя, который делает движение более безопасным.

Устройство «вакуумника» и принцип работы

Вакуумный усилитель представляет собой герметичную емкость, разделенную резиновой мембраной со штоком на две камеры. Одна камера является атмосферной, то есть. давление в ней равняется давлению атмосферы, а вторая – вакуумная. В действительности полного вакуума в ней нет, а возникает лишь сильно пониженное давление, однако принято называть ее именно вакуумной. Отсюда и такое название усилителя.

Устройство вакуумника

Правда, в некоторых случаях для стабильной работы системы за обеспечение вакуума отвечает вакуумный насос. К примеру, в дизельных двигателях давление в коллекторе снижается в меньшей степени, чем в бензиновых, поэтому использование вакуумного насоса просто необходимо. Последний бывает как электрическим, так и механическим, работающим от распредвала. Но в любом случае насос выполняет только вспомогательную функцию.

В состоянии покоя, т.е. когда на педаль тормоза не воздействует нога человека, обе камеры сообщаются между собой посредством вакуумного клапана, при этом атмосферный клапан, расположенный в атмосферной камере, закрыт. Так как давление в обоих камерах одинаковое, мембрана тоже находится в первоначальной своей точке, то есть по центру насоса.

Когда педаль тормоза нажимается, вакуумный клапан закрывается, при этом открывается атмосферный клапан. В результате в камерах возникает разное давление, соответственно, мембрана изгибается в сторону вакуумной камеры, так как на нее с огромной силой давит атмосферное давление. При этом шток, который связан с педалью тормоза и поршнем гидроцилиндра, отклоняется в сторону вместе с мембраной и приводит в действие поршень главного цилиндра, тот в свою очередь повышает давление тормозной жидкости. В результате оно передается на поршни тормозных цилиндров колес, связанных с колодками. В результате и происходит процесс торможения.

Надо сказать, что педаль тормоза обязательно связывается не только со штоком вакуумной мембраны, но и с поршнем гидроцилиндра. Это необходимо для того, чтобы тормозная система могла работать даже в случае выхода из строя вакуумного усилителя. К примеру, если двигатель заглохнет, все равно можно осуществить торможение. Когда педаль возвращается в первоначальное положение, атмосферный клапан блокируется и одновременно открывается вакуумный клапан. Соответственно, в обоих камерах возникает разряженное давление, в результате чего мембрана со штоком также возвращается в исходное положение.

Самые распространенные неисправности

Чаще всего автомобилистам приходится сталкиваться со следующими проблемами, связанными с работой «вакуумника»:

• Разгерметизация шланга, соединяющего усилитель со впускным коллектором;

Порванный шланг ВУТ

• Износ вакуумного клапана;

• Разгерметизация рабочих камер.

Обычно автолюбителям приходится сталкиваться именно с первыми двумя поломками. Как правило, определить разгерметизацию системы можно даже по звуку мотора. При нажатии на тормоз обороты двигателя повышаются либо наоборот сильно падают вплоть до того, что двигатель глохнет. Это связано с тем, что подсос воздуха влияет на качество топливной смеси, попадающей в цилиндры, соответственно, происходят изменения в работе мотора.

Вакуумник от Нива 21214М

Обратите внимание! Если при нажатии на педаль тормоза вы слышите шипение – это явный признак разгерметизации системы, в результате чего возникает подсос воздуха. Он и является источником этого звука.

Полный отказ «вакуумника» определить еще проще, так как нажимать на тормоз становится очень тяжело, примерно так же, как и при выключенном моторе. Но бывают ситуации, когда данный узел не полностью выходит из строя, поэтому определить неисправность сложней. Но для опытного автомобилиста нет ничего невозможного.

Диагностируем неисправность

Прежде всего отметим, что вакуумный усилитель – это не гидроусилитель, с которым автомобилисты зачастую его путают. Если при выходе из строя последнего появляется течь и педаль тормоза может провалиться, то, как уже было сказано выше, выход из строя вакуумника только делает педаль тормоза жестче.

Правда, в случае выхода главного тормозного цилиндра тормозную жидкость может забрасывать в усилитель, и возможны провалы педали. Но это уже отдельная деталь тормозной системы, поэтому обсуждать ее будем в другой теме.

Итак, вернемся к нашему «вакуумнику» – если у вас возникли подозрения относительно его исправности, продиагностировать систему можно несколькими способами:

• Заведите мотор, дайте ему поработать несколько минут, после чего заглушите. Далее несколько раз выжмите педаль тормоза до упора, то есть насколько это возможно. При каждом нажатии ход педали должен заметно сокращаться, что свидетельствует об исправности системы. Если этого не произошло, значит «вакуумник» разгерметизирован.

• Когда двигатель заглушен, нажмите несколько раз педаль тормоза, а потом выжмите ее до упора и заведите двигатель. Если система исправна, педаль должна стать «мягче» и немного опуститься. Если этого не произошло, возможно проблемы связаны с клапанами «вакуумника» либо разгерметизирована вакуумная камера или шланг, который идет от коллектора к усилителю;

• Заведите двигатель и нажмите педаль тормоза до упора. Затем заглушите двигатель, не отпуская педаль. В таком положении удерживайте ее полминуты. Если система разгерметизирована, давление начнет возрастать, в результате чего педаль немного поднимется.

Если после такой диагностики оказалось, что в работе вакуумного усилителя имеются проблемы, необходимо его демонтировать. В большинстве случаев вернуть механизму работоспособность можно путем замены пыльников и других изнашивающихся деталей. Для этого необходимо приобрести ремкомплект. В редких случаях требуется полная замена усилителя.

ВУТ в разобранном виде

Совет! При демонтаже вакуумного усилителя уделите максимум внимания трубке, соединяющей его со впускным коллектором. Зачастую для устранения неисправности достаточно ее заменить или даже просто подтянуть хомуты.

Трубка в коллектор

И напоследок – не забывайте, что тормозная система является крайне ответственной, поэтому при малейших подозрениях на ее неисправность необходимо сразу же прекратить движение и предпринять необходимые меры.

Вакуумный усилитель тормозов УАЗ (АДС)

Вакуумный усилитель тормозов УАЗ (АДС) Стандарт
На весь модельный ряд УАЗ кроме УАЗ Патриот (для а/м производства ОАО « УАЗ» 2206, 31512, 31519, 3160, 3303, 3741, 3909, 3962)
Каталожный номер: 42020.3151-3510010
Артикул: 3151-3510010-01

Для тех кто хочет улучшить тормозную динамику машины рекомендуем поставить вакуумный усилитель тормозов фирмы АДС. Усилитель ставиться вместо штатного усилителя без каких либо переделок.
Какие плюсы:
1. При резком торможении машину меньше уводит в стороны
2. Что б затормозить достаточно дотронуться до педали тормоза.
3. Работает как с дисковыми тормозами так и барабанными.
Больший коэффициент усиления по сравнению с аналогами, равный для вакуумных усилителей УАЗ — 7,0 обеспечивает значительное снижение усилий на педаль тормоза, вследствие чего торможение автомобиля становится комфортным и мягким.
Применена оригинальная конструкция мембраны.
Прочный корпус, обработанный антикоррозийной краской, обеспечивает высокую герметичность и надежность вакуумных усилителей в течение всего срока эксплуатации.
Проходят цикл всех необходимых испытаний и поставляются на конвейер ОАО «УАЗ», что подтверждает отличное качество продукции и соответствие высоким требованиям приемки конвейера.
Коэффициент усиления вакуумного усилителя тормозов является важным критерием для оценки его преобразующих свойств. По сути значение коэффициента усиления определяется как отношение выходного сигнала входному, т.е. это отношение усилия на штоке усилителя к управляющему усилию, к поршню управления (толкателю)
Вакуумный усилитель тормозов: останавливаем машину без усилий

Торможение автомобиля иногда требует приложения большого усилия на педаль, что приводит к утомляемости водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватит сил для нормального торможения. Решает все эти проблемы специальный узел — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации читайте в данной статье.

Общие
Производитель Адс
Артикул производителя 3151-3510010-01
Страна производства Россия
Гарантия производителя 6 месяцев
Тип Вакуумный усилитель
Модель 469;452;Хантер

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.


Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.


Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.


Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.
Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.
«Почта России» Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.
Самовывоз Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

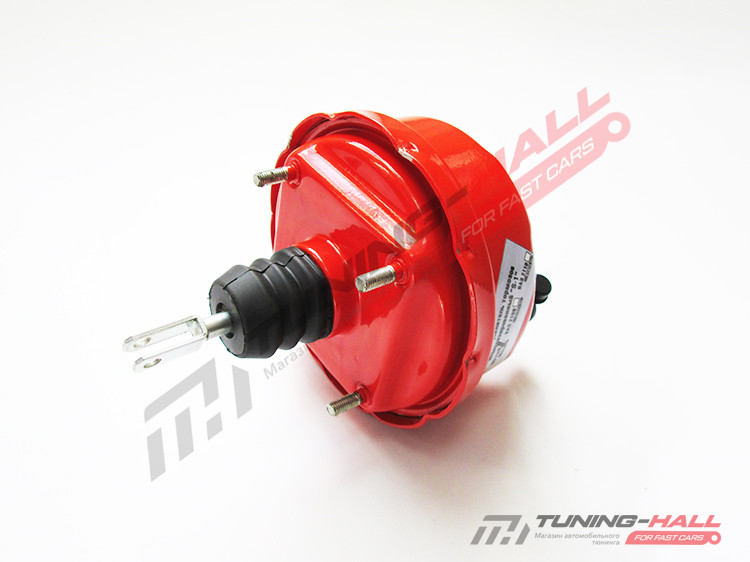

Вакуумный усилитель тормозов — устройство и принцицп работы

Вакуумный усилитель тормозов необходим для уменьшения усилия на тормозной педали с сохранением эффективной работы тормозной системы. В наши дни даже небольшие автомобили оборудуются таким устройством. Но откуда же берется дополнительно усилие, создаваемое вакуумным усилителем?

Здоровый человек способен одной ногой развить усилие до 80 кг. Проверить это утверждение довольно просто, для этого нужно просто постоять на одной ноге. Удалось? А теперь вспомните какой у вас вес – примерно такое усилие вы и создали. На старых автомобилях для обеспечения наибольшего усилия в тормозной системе требовался такой же нажим на педаль.

Вакуумный усилитель тормозов снижает эту нагрузку до 40 кг. Вам, конечно, может показаться, что 40 кг тоже многовато, однако это не так. Если усилие уменьшить еще, то педаль тормоза потеряет информативность и водитель перестанет ее чувствовать, особенно в обуви на толстой подошве.

Принцип работы вакуумного усилителя тормозов

Корпус вакуумного усилителя тормозов разделен на две полости упругой перегородкой, называемой диафрагмой. Сквозь диафрагму проходит шток, который одним концом давит на поршень главного тормозного цилиндра, а вторым через проушину в толкателе соединяется с тормозной педалью.

Одна из полостей вакуумного усилителя тормозов при помощи шланга соединена с впускным коллектором двигателя (можете подробнее узнать об устройстве двигателя), в котором создается разрежение, поступающее в полость усилителя.

В корпусе вакуумного усилителя имеются два клапана: воздушный (атмосферный) и вакуумный (соединяющий обе полости усилителя), которые изменяют свое положение в зависимости от положения педали тормоза. В пассивном режиме, когда педаль тормоза не нажата, клапаны имеют следующие положения:

  • воздушный – закрыт,
  • а вакуумный клапан открыт.

Такое положение клапанов позволяет создавать одинаково разрежение по обе стороны диафрагмы вакуумного усилителя.

Принцип работы вакуумного усилителя тормозов следующий:

  1. Когда вы нажимаете на педаль тормоза, шток, переворачиваясь, изменяет положение клапанов.
  2. При этом вакуумный клапан перекрывает соединение между обеими полостями.
  3. А воздушный, в свою очередь, запускает атмосферный воздух в полость между педалью тормоза и диафрагмой.

Таким образом, с обеих сторон диафрагмы создастся разность давлений, образующая усилие на штоке и помогающая водителю тормозить.

Вакуумные усилители тормозов имеют различное устройство, но принцип работы у всех одинаков. Например, вакуумные усилители на автомобилях ВАЗ имеют неразборную конструкцию – при неисправностях их заменяют целиком. А вот усилители тормозов «Москвичей», «Волг» и большинства моделей иномарок разборные, но при их ремонте без специального оборудования не обойтись.

Кстати, после ремонта тормозной системы иномарок, дополнительно потребуется прокачка тормозов с АБС.

Как проверить вакуумный усилитель тормозов

Что такое усилитель тормозов?

Усилитель тормозов — это устройство, которое увеличивает усилие, прилагаемое от педали тормоза к главному цилиндру. Усилитель — это то, что отличает тормозную систему с усилителем от ручной.

Самый распространенный тип усилителя тормозов использует вакуум двигателя. Однако также доступны гидроусилители. В них используется давление жидкости, создаваемое насосом гидроусилителя рулевого управления. В некоторых автомобилях также используется усилитель тормозов с электрическим приводом.

Как это работает?

Вакуумный усилитель обычно устанавливается на противопожарной перегородке в моторном отсеке.Он имеет камеру, разделенную пополам диафрагмой. Камера подключена к источнику вакуума, обычно к впускному коллектору. Он также имеет вал с клапанами, проходящими через центр.

Педаль тормоза соединена с одной стороной усилителя. Главный цилиндр установлен с другой стороны.

Перед тем, как нажать педаль тормоза, на обе стороны диафрагмы подается вакуум.

При нажатии на педаль:

  1. Вал перемещается вперед и открывает клапан в задней части камеры.
  2. Атмосферное давление входит в половину камеры.
    1. Другая половина камеры все еще находится под вакуумом.
  3. Разница давлений еще больше перемещает вал вперед.
  4. Затем вал нажимает на шток главного цилиндра.

Когда вы отпускаете педаль, пружина возвращает вал в исходную точку. Это также вернет клапаны в их исходные точки. Затем вакуум выравнивается с обеих сторон диафрагмы.

Как это влияет на производительность?

Усилитель тормозов сильнее давит на шток главного цилиндра. Во многих случаях это может добавить 200-300 фунтов. силы. Однако фактическая сила зависит от:

  • Размер диафрагмы
  • Величина приложенного вакуума
  • Атмосферное давление в воздухе

Дополнительная сила помогает создать высокое давление, необходимое в тормозной системе, без увеличения силы, прилагаемой к педали.Это упрощает остановку и делает вождение более приятным.

ID ответа 5293 | Опубликовано 23.06.2020 08:10 | Обновлено 25.08.2020 14:58

Кардоне | Вакуумный усилитель тормозов

Гарантия должна быть возвращена поставщику запчастей, у которого был приобретен продукт CARDONE, и регулируется условиями и положениями магазина запчастей. Если продавец запчастей предлагает другую гарантию, чем гарантия CARDONE, указанная ниже, политика продавца будет иметь преимущественную силу.

Что такое ядро?
Сердечник — это бывшая в употреблении автомобильная деталь, которая возвращается производителю, а не утилизируется.

Зачем возвращать ядра?
Ядра буквально являются «ядром» процесса восстановления, потому что они являются сырьем, используемым для запуска процесса восстановления. Вот почему восстановители выкупают сердечники у клиентов и больше всего платят за сердечники хорошего качества. Если ядро ​​имеет слишком много повреждений в ключевых областях, оно может быть непригодным для использования или требовать дополнительных ресурсов для обработки; поэтому может быть назначена сокращенная основная выплата.Эта основная политика объясняет возможные вычеты, которые могут быть вычтены из базовой цены, если определенные компоненты отсутствуют или повреждены.

Что такое восстановление?
Восстановление — это процесс снятия использованных деталей, их полной разборки и тщательной очистки, замены изношенных компонентов на оригинальные качественные компоненты и восстановления их первоначального функционирования. Каждое устройство проходит 100% тестирование, чтобы гарантировать, что O.E. представление.

Почему «реман»?
ТОВАРЫ
Reman собирает бывшие в употреблении товары длительного пользования, такие как автозапчасти, и возвращает их «в путь» с новыми, а иногда и более высокими характеристиками.Reman предоставляет возможность обнаружения распространенных видов отказов и внесения усовершенствований в конструкцию для предотвращения повторных отказов.
ЭКОНОМИКА
Продукция Reman обходится потребителям примерно на 40% дешевле, чем новая. Продукты Reman — одни из немногих «зеленых» продуктов, которые на самом деле стоят меньше, чем их «незеленые» аналоги.
ЭКОЛОГИЧЕСКАЯ
Reman экономит до 86% энергии, необходимой для строительства нового агрегата. Реман обеспечивает экономию парниковых газов до 25 фунтов. за единицу сверх нового.Reman экономит до 85% сырья, необходимого для производства новой установки, за счет повторного использования существующих продуктов. Reman даже более экологичен, чем переработка, поскольку отливки изделий сохраняются, а не превращаются в сырье, что позволяет экономить энергию и сокращать выбросы.

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Признаки неисправного или неисправного обратного клапана вакуумного усилителя тормозов

Во многих транспортных средствах используется вакуумный усилитель тормозов для обеспечения дополнительной мощности тормозной системы. Он разработан для обеспечения равномерного потока гидравлической тормозной жидкости к главному тормозному цилиндру при одновременном повышении тормозного давления и облегчении остановки тяжелых транспортных средств.Этот компонент используется в различных легковых, грузовых автомобилях и внедорожниках. Время от времени вакуумный усилитель тормозов подвержен повреждениям или обычному износу. Сюда входит обратный клапан усилителя тормозов.

Обратный клапан предназначен для всасывания воздуха, который застрял в усилителе тормозов, не допуская попадания дополнительного воздуха в цилиндр. Это защищает тормозные магистрали от образования пузырьков воздуха, которые могут серьезно повлиять на эффективность торможения. Эта деталь соединяет корпус усилителя тормозов с вакуумным шлангом и является защитным решением, позволяющим тормозам работать, даже если двигатель выключен.

Обычно обратный клапан вакуумного усилителя тормозов не проверяется во время планового технического обслуживания, но бывают случаи, когда эта деталь может показать признаки износа или обратный клапан усилителя тормозов полностью вышел из строя. Вот несколько из этих предупреждающих знаков, чтобы вы могли определить, существует ли потенциальная проблема с обратным клапаном вакуумного усилителя тормозов. Помните, что это общие предупреждающие знаки, которые должны быть профессионально диагностированы сертифицированным механиком и должным образом отремонтированы.

1.Педаль тормоза нажимается с трудом

Когда обратный клапан вакуумного усилителя тормозов работает правильно, нажатие на педаль тормоза выполняется легко и очень плавно. Когда обратный клапан работает некорректно, работа тормозов становится намного сложнее. В частности, педаль меняется от плавной и мягкой до агрессивной, и ее очень трудно нажимать. Это происходит из-за избыточного давления внутри главного цилиндра, для регулирования которого предназначен обратный клапан. Несоответствие педали тормоза является предупреждающим признаком того, что существует потенциальная проблема безопасности тормозов, и его должен немедленно проверить сертифицированный механик.

2. Тормоза кажутся мягкими

По мере того, как проблема с обратным клапаном вакуумного усилителя тормозов увеличивается, пузырьки воздуха будут постепенно перемещаться по тормозным магистралям и к самим тормозам. В этом случае воздух, который должен быть удален обратным клапаном, попадает в главный цилиндр, а затем в тормозные магистрали. Это вызывает снижение давления внутри тормозных магистралей и может привести к мягкому торможению. Во время движения будет казаться, что педаль тормоза трясутся, однако тормозам также потребуется больше времени, чтобы остановить автомобиль.

Эта ситуация требует немедленного осмотра тормозной системы. Когда воздух попадает в тормозные магистрали, он обычно задерживается из-за того, что тормоза управляются гидравлически. Чтобы удалить воздух из тормозных магистралей, необходимо удалить воздух из тормозной системы. Таким образом, если вы столкнетесь с подобной проблемой в своем автомобиле, как можно скорее прекратите его движение и профессионально осмотрите всю тормозную систему.

3. Тормоза перестают работать

Наихудший сценарий возникает, когда обратный клапан вакуумного усилителя тормозов полностью выходит из строя и в конечном итоге приводит к отказу тормозной системы.Надеюсь, вы никогда не дойдете до этого момента, но если вы это сделаете, безопасно остановите автомобиль, отбуксируйте его домой и обратитесь к механику, который сертифицирован для проверки и замены тормозной системы. В зависимости от того, что действительно сломалось, ремонт может варьироваться от простой замены обратного клапана вакуумного усилителя тормозов до полного ремонта и замены тормозной системы.

Обратный клапан вакуумного усилителя тормозов важен для вашей тормозной системы и действует как элемент безопасности. Именно из-за этих фактов нельзя игнорировать указанные выше проблемы и симптомы или откладывать их на другой день.Обратитесь к сертифицированному механику ASE для проверки, правильной диагностики и выполнения соответствующих сервисных регулировок ваших тормозов.

Разница между усилителем тормозов и вакуумным усилителем тормозов

Если у вас есть автомобиль, выпущенный после 1968 года, вполне вероятно, что у вас есть тормозная система с усилителем. Несмотря на то, что существует несколько эволюций этой жизненно важной операционной системы транспортного средства, основная предпосылка применения рычага, повышения гидравлического давления и трения по-прежнему остается фундаментальным процессом для замедления и остановки транспортного средства.Одна из наиболее часто неправильно понимаемых проблем — это понимание разницы между усилителем тормозов с усилителем и вакуумным усилителем тормозов.

По правде говоря, усилитель тормозов и вакуумный усилитель тормозов — это одно и то же. В каждом из них используется вакуумное давление, помогающее подавать гидравлическую жидкость и использовать трение между тормозным ротором и колодками. Там, где существует путаница, называется система гидроусиления усилителя тормозов усилителем тормозов. Система Hydro-Boost устраняет необходимость в вакууме и использует прямое гидравлическое давление для выполнения той же задачи.

Для упрощения давайте разберем, как работает вакуумный усилитель тормозов в отличие от гидравлического усилителя тормозов, а также проведем несколько тестов для диагностики потенциальных проблем с обоими.

Как работает вакуумный усилитель тормозов?

Вакуумный усилитель тормозов получает мощность через вакуумную систему, прикрепленную к впускному коллектору двигателя. Вакуум распространяется через усилитель тормозов, который оказывает давление в гидравлических тормозных магистралях при нажатии педали тормоза.Эта система используется в вакуумном усилителе или усилителе тормозов. Вакуум, создаваемый двигателем, приводит в действие внутренний баллон, который передает усилие на гидравлические тормозные магистрали.

Обычно существует три источника отказа вакуумного усилителя тормозов:

  1. В двигателе отсутствует вакуумное давление.

  2. Усилитель тормозов неспособен поглощать или создавать внутреннее разрежение.

  3. Сломаны внутренние детали, такие как обратный клапан и вакуумный шланг, внутри усилителя тормозов, которые не обеспечивают питание гидравлических линий.

Что такое услуга Hydro-Boost Power Assist?

Система гидроусиления работает почти так же, как и система на основе вакуума, но вместо того, чтобы полагаться на вакуумное давление, она использует прямое гидравлическое давление. Он приводится в действие насосом гидроусилителя рулевого управления и обычно выходит из строя одновременно с гидроусилителем рулевого управления. Фактически, это обычно первый индикатор отказа силового тормоза с гидроусилением. Однако эта система использует серию резервных копий для поддержания работы тормозов с усилителем в течение короткого периода времени в случае разрыва шланга рулевого управления с гидроусилителем или обрыва ремня рулевого управления с усилителем.

Почему усилитель тормозов называется вакуумным усилителем тормозов?

Усилитель тормозов разработан для обеспечения дополнительной мощности, помогающей задействовать тормоза. В основном из-за работы усилителя тормозов вакуумная система называется усилителем тормозов. Усилитель тормозов с гидравлическим приводом также часто ассоциируется с термином «усилитель тормозов». Чтобы узнать, какой тип усилителя тормозов используется на вашем автомобиле, обратитесь к руководству по эксплуатации вашего автомобиля.

В большинстве случаев этот вопрос задают, когда возникла проблема с вашей тормозной системой. Профессиональный механик может очень помочь в диагностике проблемы с вашей тормозной системой. Во время осмотра тормозной системы они выполнят несколько диагностических проверок, чтобы определить источник неисправности. Это включает усилитель тормозов. Если у вас есть вакуумная или гидравлическая система, они смогут определить проблему и порекомендовать лучшие запасные части и ремонтные работы, необходимые для возврата вашего автомобиля в дорогу.

Проблемы с вакуумным усилителем тормозов Диагностика работы

В вакуумных усилителях тормозов используется большая круглая гибкая диафрагма, заключенная в узел для создания двух отдельных вакуумных камер. Педальная сторона диафрагмы имеет два клапана, прикрепленных к рычагу педали. Эти клапаны работают вместе для управления работой бустера.

Для правильной работы вакуумному усилителю тормозов требуется необходимое количество вакуума. Обычно это разрежение во впускном коллекторе двигателя (17–21 рт. Ст.). На некоторых двигателях, особенно дизельных, вспомогательный насос создает разрежение.Этот вакуум применяется как со стороны педалей, так и со стороны главного цилиндра.

Когда водитель нажимает на педаль тормоза, вакуумный клапан блокирует источник вакуума на стороне педали усилителя. В то же время воздушный клапан перемещается, позволяя атмосферному давлению попасть в камеру. Иногда слышен легкий шипящий звук, когда воздух проходит мимо фильтра, через воздушный клапан в камеру.

Атмосферное давление на стороне педали в сочетании с источником вакуума, приложенным к стороне главного цилиндра, создает мощный тормозной усилитель.Это происходит из-за разницы давлений, вызванной закрывающимся вакуумным клапаном и открывающимся воздушным клапаном.

Гибкая диафрагма, расположенная в центре узла, обеспечивает герметичное уплотнение. К этой диафрагме подсоединен шток или «силовой поршень». Этот толкатель механически соединен с диафрагмой и через весь блок. Один конец подключается непосредственно к главному цилиндру, а другой — к педали тормоза. Благодаря такому механическому соединению отказ вакуумного усилителя тормозов не приводит к полной потере тормозного действия.Между ними всегда есть связь.

Когда водитель отпускает педаль тормоза, возвратная пружина возвращает диафрагму в исходное положение. Пока пружина перемещает диафрагму, воздушный и вакуумный клапаны возвращаются в свое нормальное положение в состоянии покоя. Это возвращает вакуум к обеим сторонам диафрагмы. Это состояние называется уравновешенным или неподвижным.

Неисправность усилителя тормозов приводит к жесткому нажатию педали тормоза. Для правильной работы вакуумных вспомогательных тормозных устройств требуется достаточный вакуум.Иногда это разрежение блокируется на впускном коллекторе или изгибе шланга обратного клапана. Очистка этого порта или ремонт шланга обратного клапана восстанавливает вакуум и работу усилителя тормозов.

Какие проблемы могут возникнуть с усилителем тормозов?

Используя вакуумное давление в ваших интересах, усилители тормозов позволяют остановить автомобиль с минимальным усилием на педали. Однако сама внутренняя работа, обеспечивающая эту ценную помощь, может потерпеть неудачу, оставив большую часть работы в ваших руках без какого-либо уведомления.Хотя это относительно редко, важно знать, на что обращать внимание, чтобы определить, выходит ли из строя ваш усилитель тормозов. Затем вы можете предпринять правильные шаги, чтобы устранить проблему и поддерживать свой автомобиль в оптимальном состоянии милю за милей.

В усилителях тормозов

используется вакуум от двигателя или автономный насос, чтобы замедлить автомобиль, когда вы нажимаете на тормоза. Это значительно упрощает нажатие на педаль тормоза и улучшает тормозную реакцию автомобиля.Каждый компонент должен безотказно выполнять свою работу, иначе усилитель тормозов не сможет оказать нужное давление. Когда это произойдет, вы можете заметить следующие симптомы.

  • Тяжело нажимать на педаль тормоза

Когда система полностью готова к работе и все в системе исправно, усилитель тормозов позволит легче нажимать на педаль тормоза при нажатии на тормоза, чтобы остановить автомобиль. Это не обязательно сделает тормоза лучше, как думает большинство людей, но определенно сделает вождение и остановку автомобилем более приятным.

Однако, когда система перестает работать правильно, вы должны приложить это дополнительное давление к педали тормоза, чтобы активировать тормоза. Итак, когда бустер начинает выходить из строя, вы, вероятно, заметите, что педаль нажимать намного сложнее.

  • Увеличенный тормозной путь

Без усилителя тормозов мощность вашей тормозной системы значительно снизится. При этом вы можете заметить, что тормозной путь вашего автомобиля увеличился на несколько футов или более.Эта проблема, вероятно, будет усугубляться до тех пор, пока проблемы с усилителем тормозов не будут решены должным образом.

  • Двигатель глохнет при торможении

Если уплотнения внутри усилителя тормозов вышли из строя, система может попытаться увеличить вакуум из двигателя для компенсации. В определенный момент чрезмерная тяга приведет к остановке двигателя при нажатии на педаль тормоза. При таком высоком давлении вакуума, протекающем через систему, это может даже привести к попаданию тормозной жидкости внутрь усилителя, а также к повреждению уплотнений в главном цилиндре.

Если вы заметили любую из этих проблем, важно найти проблему и выполнить весь необходимый ремонт. Езда с неисправным или неисправным усилителем тормозов довольно опасна, так как в дальнейшем может привести к полному отказу тормозов.

Ремонт усилителя силового тормоза обычно означает замену усилителя из-за их конструкции. Некоторые усилители старой конструкции будут разбираться с помощью обычных ручных инструментов, но многие из них имеют гофрированную конструкцию, что делает невозможным без специальных инструментов и оборудования.Если бустер действительно плохой и необходимо сохранить исходный бустер, существуют доступные услуги, которые восстановят ваш существующий блок. Замена — вообще лучший путь.

Описанные выше симптомы могут наводить на мысль, что усилитель тормозов действительно плохой. Однако есть и другие причины, по которым усилитель тормозов может показаться неисправным, но это что-то очень простое. При диагностике проблемы обязательно проверьте следующее:

  • Низкое вакуумное давление от двигателя
  • Отказ обратного клапана или втулки на бустере
  • Неправильный или отсоединенный вакуумный шланг

Примером одной из этих небольших проблем, упомянутых выше, является что-то столь же простое, как шланг.Если вместо вакуумной магистрали использовался топливный шланг, то шланг мог бы сломаться и оставить усилитель тормозов без давления, необходимого для правильной работы. Какое разочарование пройти через замену усилителя, чтобы узнать, что простой шланг может решить проблему.

Понимая, что ухудшает производительность вашего усилителя тормозов, вы можете выполнить необходимый ремонт и быстро вернуть свой автомобиль в путь. Вы также сэкономите деньги в долгосрочной перспективе, точно определив проблему и избегая ужасных частей пушки.

Контроллер регулируемого усилителя тормозов SakeBomb Garage

Контроллер регулируемого усилителя тормозов SakeBomb (VBBC)

Нажмите здесь.

Гараж сакебомб рада объявить о революционном новом продукте в области настройки тормозных систем. Многие люди тратят деньги на большие тормозные комплекты, плетеные стропы из нержавеющей стали, тормозные колодки все в попытке улучшить ощущение педали и характеристики модуляции их тормозная система. Большинство людей не принимают во внимание то, что усилитель тормозов вносит наибольший вклад в ощущение педали, и мы обнаружили, что это в значительной степени неизведанная область тюнинга.

При нажатии на педаль разрежение в правая сторона усилителя отпускается, и абсолютное давление повышается. Этот вызывает перепад давления на диафрагме и приводит к тому, что сила добавил к водителю усилия. Отношение входной силы водителя к общая выходная сила называется усилением усилителя. Поскольку давление на правой стороне увеличения бустера он в конечном итоге достигнет окружающего давление, при котором давление на эту сторону больше не может быть добавлено.Эта точка называется биением и представляет собой наибольшую силу, на которую способен усилитель тормозов. производство. OEM-производители тратят много времени на настройку биения бустера, чтобы тормозная система должна быть легко регулируемой. Поместив типичное зацепление ABS давление немного превышает точку биения тормоза очень легко модулировать. Требуется небольшое усилие, чтобы достичь 90% максимального торможения и затем большое увеличение до 100%. Это означает, что если водитель применяет любое количество силы удаленно рядом с силой биения, они будут очень близко к максимальной тормозной способности автомобиля.

Энтузиасты часто устанавливают разные шины, тормозные колодки, роторы и даже суппорты — все это изменяет давление в трубопроводе требуется для блокировки колес. Часто мы слышим жалобы от людей, которые говорят что после обновления тормозов АБС срабатывает намного легче. Причина этого что многие модификации приведут к тому, что точка включения АБС упадет ниже биение давления. Это приводит к тому, что тормоза очень трудно регулировать.

Чтобы исправить эту ситуацию, мы разработали регулируемый регулятор наддува тормозов. Регулируя уровни вакуума бустера, мы можем регулировать как усиление бустера, так и точку биения бустер. Это позволяет каждому водителю точно настроить ощущения от педали в соответствии со своими предпочтениями. стиль вождения и модификации автомобиля. Переместив точку биения чуть ниже давление блокировки автомобиля, тормоза будет намного легче регулировать. В результат аналогичен изменению размера главного цилиндра, но обычно включает удаление усилителя, что приводит к гораздо более сложной модуляции.Кроме того, изменение размера главного цилиндра занимает много времени, дорого и грязный процесс, из-за которого нереально использовать его в качестве инструмента настройки. Как критичен старт для дрэг-рейсера, первый момент выхода из зоны торможения имеет решающее значение для тормозного пути дорожного гонщика. В начале зону торможения, вы можете просто нажать на педаль и использовать биение, чтобы получить чрезвычайно близкое к максимальному торможению. С нашим регулятором регулируемого усиления тормозов вы можете легко точно настроить работу педали тормоза для точного соответствия условиям поверхности и доработки вашего автомобиля.

Контроллер регулируемого усиления тормозов может имитировать от усилителя тормозов меньшего диаметра (популярного на многих шасси, где доступны несколько бустеров в разные годы выпуска), большего диаметра главный цилиндр, установленный на штатном усилителе или неусиленный цилиндр меньшего диаметра главный цилиндр (при сохранении преимуществ управляемости хорошо настроенного точка биения). Усилитель тормозов — недооцененный инструмент вторичного рынка. разработка автомобиля, но это самая мощная ручка тормозов набор инструментов для настройки.

Чтобы убедиться, что делает продукт просто сядьте в машину и заведите ее. Дать двигателю немного поработать снимите ногу с педали тормоза и выключите автомобиль. Медленно нажмите на педаль несколько раз, и вы заметите, что педаль становится тверже с каждым ходом. При каждом применении уровень вакуума в бустере падает, при этом уменьшается усиление. и точка биения ускорителя. Наш регулятор вакуума позволяет вам выбирать любые изгибы педали, которые вы только что почувствовали, плюс где-то посередине.


Начальная цена на регулируемый тормоз Поставляется контроллер наддува за 295 долларов.

*** Можно установить достаточно низкий наддув что водитель не может заблокировать колеса, SakeBomb Garage рекомендует перейти от полного разгона через несколько шагов и убедиться, что что тормозная система может блокировать колеса на каждом шаге ***

Один пост позже:

Для более подробного объяснения того, как усилитель тормозов работает, смотрите видео ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
