Выбираем сцепление ВАЗ

Сцепление автомобилей ВАЗ такое же, как и у большинства других машин. Его конструкция, на первый взгляд, может показаться сложной, но это элементарный механизм, и выглядит он следующим образом: к маховику двигателя прижат ведомый диск, толщиной всего в пять миллиметров, но именно он передает всю мощь двигателя колесам автомобиля. К нему крепится нажимной диск, спрятанный в корзине.

Без сцепления не может обойтись ни один автомобиль, а все потому, что именно эта деталь обеспечивает Вашему автомобилю плавное начало движения и сберегает детали трансмиссии от перегрузок. Но все же главной задачей сцепления остается процесс соединения и отключения двигателя и коробки переключения передач.

Рынок изобилует предложениями по продаже сцепления на автомобили ВАЗ. Остерегайтесь подделок и покупайте автозапчасти только в фирменных автомагазинах, зарекомендовавших себя на рынке. Чтобы Вы не стали жертвой подделки, расскажем, на какие особенности следует особо обратить внимание при выборе сцепления.

Каким должен быть ведомый диск сцепления:

Фрикционные накладки являются самой дорогостоящей деталью. Именно по их состоянию можно определить качество ведомого диска. Производители дешевых дисков и подделок не в состоянии выполнить всех требований, предъявляемых к изготовлению фрикционных накладок, поэтому на их изделиях можно заметить трещины, сколы, неровности и различные шероховатости, чего быть не должно. На накладках не допускается замасливание или наличие пятен от других жидкостей.

Следует обратить внимание на общее качество всей клёпки. Заклёпки должны быть идентичны друг другу. Не допускаются и зазоры со смещениями у фрикционных накладок или демпферных пластин. На шлицах внутри ступицы допускается наличие следов от масла, но при этом они не должны иметь повреждений.

На демпферной пластине должен быть товарный знак в виде выштамповки фирменного логотипа или голограммы, также может быть лазерная маркировка или клеймо производителя. Это защита от контрафакта. Хотя и не все производители маркируют изделия подобным образом, обратить внимание будет не лишним.


Каким должен быть нажимной диск сцепления:

На корзине нажимного диска нужно проверить клёпочные соединения, которые, как и на ведомом диске, должны быть идентичны друг другу. Если они выполнены аккуратно, значит, сборка изделия заводская, а не подпольная, сделанная не в гаражных условиях.

Кожух нажимного диска должен быть изготовлен методом штамповки. Лицевая поверхность нажимного диска должна исключать наличие даже малейших микротрещин или неровностей.

Если внешний вид дисков совпадает с теми, что мы описали выше, значит, перед Вами изделия, выполненные по всем нормам, с применением высокотехнологичного оборудования.

Так как на рынке представлены многочисленные производители сцепления ВАЗ, отечественные и иностранные, у покупателей встает вопрос выбора. Что выбрать — LUK, VALEO, KRAFT, SACHS, HOLA или других производителей? Непосредственно на заводе в Тольятти устанавливают сцепление торговой марки ВИС местного производства.

На новинки АВТОВАЗА устанавливается сцепление LUK и VALEO.

Доля остальных производителей сцепления, как отечественных, так и зарубежных, на этом рынке невелика. Но в ассортименте магазинов, работающих под маркой "Страна Запчастей" Вы найдете и других производителей. Выбирать сцепление нужно, руководствуясь своим опытом, так как каждый из автолюбителей найдет не один аргумент в пользу того или другого производителя. Хотелось бы представить Вам наиболее популярные модели сцеплений, представленные на этом рынке, и дать информацию к размышлению, а выбор делать только Вам.


Основные производители дисков сцепления

ВИС

Дочернее предприятие АВТОВАЗа. Основано в 1991 году. С первого дня работы ВИС стал одним из основных поставщиков запасных частей на конвейер АВТОВАЗа. Производимые на предприятии автозапчасти поставляются также на другие предприятия России, связанные с автомобильной промышленностью.

Собственная разработка АВТОВАЗа используется практически на всех моделях, выпускаемых под маркой ВАЗ. Отзывы об изделии можно услышать самые разные. Так, например, кто-то недоволен тем, что у сцепления малый ресурс узла, равный 70 тыс. км. При этом у изделия довольно-таки низкая стоимость, что не может не радовать, плюс, как показывает практика, сцепление ВИС у только что купленного автомобиля ВАЗ будет работать безотказно, как минимум, весь гарантийный срок службы автомобиля.

VALEO

Французская компания VALEO зарекомендовала себя как отличный производитель деталей сцепления по всему миру. Французам также удалось прочно закрепиться на рынке азиатских стран, включая в этот список Корею. Крупные производители Азии не оставили без внимания эту компанию и качество производимых ею деталей. Такие автогиганты, как Kia, Daewoo, Hyundai, Ssang Young и многие другие, устанавливают сцепление VALEO еще на заводе.

Если Вы обладатель автомобиля одной из этих марок, то будьте уверены — у Вашего автомобиля сцепление VALEO.

Завод, который изготовляет данный вид комплектующих, обладает всемирно признанными сертификатами качества:

  • сертификат Ростеста,
  • сертификат Немецкого TÜV,
  • сертификат ISO9001 Корейской Ассоциации Управления,
  • сертификат TS19949 и QS9000 TÜV Северной Америки.

Так как компания VALEO признана во всем мире, её заказчиками являются и французские Peugeot с Renault, и немецкие Mercedes с Opel, а также шведский концерн Volvo, японская Mazda и американский Ford.

Автолюбители характеризуют сцепление VALEO как мягкое и комфортное. Новый комплект способен прослужить Вам и Вашему автомобилю около 150 тыс. км. Но и цена у одного из лидеров данного рынка довольно высокая.

LUK

Самый известный производитель автомобильных сцеплений в Германии. На рынке производства комплектующих к автомобилям компания существует с 1965 года. LUK является дочерним предприятием «LuK-Aftermarket Service». География компании вышла далеко за пределы Германии: так, восемнадцать промышленных предприятий расположились на туманном Альбионе, во Франции, Венгрии, в Азиатских странах (Китае, Индии, Корее), в Северной (США) и Латинской Америке (Бразилии, Мексике), в Южной Африке. Более десяти процентов от общей численности персонала (а всего на компанию работают более 9500 человек) занято в научно-исследовательской деятельности.

Качеству сцепления LUK доверяют многие известнейшие бренды: Mercedes Benz, BMW, Audi, VW, Opel, Renault, Citroen, Peugeot, Skoda, Saab, Volvo, Porsche, Jaguar, Land Rover, Chevrolet, Chrysler, Ford, Honda, Mitsubishi, Subaru, Mazda, Nissan, Toyota, Daewoo, Hyundai, Kia, ВАЗ, ГАЗ и многие другие.

В конструкции сцепления LUK применяется гаситель колебаний ведомого и нажимного дисков. Такое сцепление обладает свойством глушения вибрации, благодаря этому максимально повышается комфорт при вождении. Российские автомобилисты в большинстве случаев хвалят сцепление LUK. Соотношение цены и качества в нем сочетаются наилучшим образом, поэтому подобное сцепление и является наиболее предпочтительным для владельцев автомобилей ВАЗ.

KRAFT

История компании началась более 20 лет назад в Германии. Заводы компании расположены в Европе и Азии. Сертифицированные центры при производстве автокомпонентов контролируют качество изготовляемых изделий. На своем производстве компания «KRAFT tech» использует только новейшие технологии и оборудование.

На заводе в Турции, где производится сцепление для автомобилей ВАЗ, новые технологии тоже в ходу. Ценовой диапазон у такого сцепления ниже, чем у его европейских аналогов, но при этом выше, чем у российских производителей. Отзывы наших автолюбителей об этом сцеплении разнятся. Некоторые хвалят сцепление KRAFT за то, что оно не боится перегрева даже при тяжелых режимах. Сцепление имеет мягкий выжим, но может подвести выжимной подшипник, на неудовлетворительную конструкцию которого жалуются иногда владельцы ВАЗа.

SACHS

Немецкая компания SACHS выпускает детали сцепления с 1930 года. Она известна российскому потребителю как производитель высококачественных автокомпонентов. Тридцать девять предприятий по всему миру. SACHS выпускает более 150 млн. комплектов сцеплений в год. Небольшая часть из них предназначена и для российского автопрома, но порядка 80% всех изготовленных изделий остается в Европе. Сцепление SACHS собирает только положительные отзывы автовладельцев.

Сцепление SACHS легко выдерживает повышенные нагрузки, обеспечивает плавное переключение передач. В комплект сцепления входят безасбестовые накладки. Однако SACHS имеет недостаток в виде высокой стоимости изделия.

HOLA

Автозапчасти под брендом HOLA производятся в Нидерландах с 2002 года. Это молодая компания, но, благодаря внедрению наивысших требований качества в собственное производство, ей удалось закрепиться на рынке автомобильных запчастей и наладить изготовление комплектующих по всему миру.

Рабочий ресурс сцепления HOLA рассчитан на пробег не менее 100 тыс. км. Многие российские автолюбители еще не знакомы с данной маркой. А вот те, кто купил данное сцепление, хвалят его за легкость при нажатии на педаль, ведь при этом это ничто не отражается на силовом агрегате, который передает максимум крутящего момента.

FINWHALE

Еще одна молодая немецкая компания, выпускающая сцепление для автомобилей ВАЗ. Сцепление FINWHALE одинаково хорошо себя ведет как в холодном, так и в нагретом состоянии. При производстве комплектов сцепления применяется модифицированный состав фрикционных накладок, обладающий повышенной стабильностью коэффициента трения при изменении температуры. Конструкция нажимного диска предусматривает вентиляционные отверстия для улучшения охлаждения и увеличения срока службы сцепления.

Производитель уверяет, что сцепление прослужит Вам более 100 тыс. км пробега, данные показатели проверены в лучших испытательных центрах Европы.

PILENGA

Итальянская фирма PILENGA поставляет комплекты сцеплений с 2001 года. Также PILENGA является поставщиком для таких автогигантов, как Крайслер и Харлей Девидсон.

Вся продукция, производимая на заводе PILENGA, полностью соответствует стандартам качества, принятым в Евросоюзе. PILENGA быстро завоевала доверие российских автовладельцев. Так, все выпускаемые комплектующие, в том числе сцепление PILENGA на автомобили ВАЗ, производятся на том же оборудовании и с применением тех же технологий, что и запчасти для автозаводов из стран ЕС.

Нажимной диск корзины сцепления PILENGA изготовлен из специального чугуна, пружины выполнены таким образом, чтобы максимально защитить маховик от пробуксовки, выжимной подшипник обладает повышенной тепловой характеристикой.

Итак, здесь представлена информация о наиболее популярных производителях сцеплений на автомобили марки ВАЗ. Купить, а также более подробно ознакомиться с моделями сцепления, представленными в обзоре и их конкурентами, Вы можете в магазинах, работающих под маркой "Страна Запчастей".

Сцепление автомобиля ВАЗ | Сцепление

Силовая передача автомобиля состоит из расположенного за двигателем механизма дискового сцепления, шестеренчатой коробки передач из двух валов с промежуточной опорой карданной передачи, заднего ведущего моста с конической шестеренной передачей, дифференциалом и полуосями привода ведущих колес.

Конструктивное различие в механизмах силовых передач автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-21011, ВАЗ-21021 и BA3-2103 незначительно.

Механизм сцепления предназначен для постоянной и надежной (без пробуксовывания) передачи крутящего момента от двигателя к силовой передаче автомобиля и для временного отсоединения силовой передачи от двигателя при переключении передач, торможении автомобиля и для последующего плавного соединения двигателя с силовой передачей. Кроме того, механизм сцепления до некоторой степени предохраняет детали механизмов силовой передачи от износа и поломок при нагрузках.

На автомобиле применено сухое, постоянно замкнутое однодисковое сцепление с фрикционным гасителем крутильных колебаний (демпфером) и с диафрагменной (тарельчатой) нажимной пружиной. Привод выключения сцепления гидравлический с пружинным сервомеханизмом, уменьшающим усилие, прилагаемое к ножной педали для выключения сцепления.

Сцепление автомобиля ВАЗ

Рис. Схема сцепления автомобиля ВАЗ:
1 — контргайка толкателя вилки выключение сцепления; 2 — картер сцепления; 3 — рабочий цилиндр гидравлического привода выключения сцепления; 4 — оттяжная пружина вилки выключения сцепления; 5 — колпачок клапана для прокачки гидравлического привода выключения сцепления; 6 — диафрагменная нажимная пружина сцепления; 7 — фрикционные накладки ведомого диска; 8 — ведомый диск сцепления; 9 — заклепка-упор демпфера; 10 — дисковые пластины демпфера; 11 — передний герметизированный шариковый подшипник первичного вала коробки передач; 12 — ступица ведомого диска; 13 — пружина демпфера; 14 — нажимной (ведущий) диск сцепления; 15 — передняя крышка картера сцепления; 16 — маховик коленчатого вала двигателя; 17 — зубчатый венец маховика; 18 — болт крепления кожуха к маховику; 19 — первичный (ведущий) вал коробки передач; 20 — упорный подшипник муфты выключения сцепления; 21 — пружинная пластина крепления упорного фланца; 22 — упорный фланец нажимной пружины; 23 — задний шариковый подшипник первичного вала коробки передач; 24 — ведущая шестерня первичного вала коробки передач; 25 — муфта выключения сцепления; 26 — вилка выключения сцепления; 27 — фрикционное кольцо упорного фланца; 28 — шаровая опора вилки; 29 — удерживающая пластина вилки; 30 — чехол вилки; 31 — ступенчатая заклепка (9 шт.) крепления опорных колец нажимной пружины и пластин упорного фланца; 32 — кожух сцепления; 33 — толкатель вилки выключения сцепления; 34 — регулировочная упорная гайка; 35 — пробка главного цилиндра; 36 — гнездо штуцера трубки для подачи жидкости в рабочий цилиндр; 37 — возвратная пружина поршня; 38 — главный цилиндр привода выключения сцепления; 39 — перепускное отверстие; 40 — штуцер гибкого шланга для подачи жидкости из бачка; 41 — впускное (компенсационное) отверстие для заполнения цилиндра; 42 — поршень главного цилиндра; 43 — уплотнительное кольцо поршня; 44 — толкатель педали сцепления; 45 — поршень толкателя главного цилиндра; 46 — канал уплотнения манжеты; 47 — манжета поршня; 48 — отверстие (0,2 мм) для выхода воздуха; 49 — фрикционные кольца демпфера; 50 — тарельчатая пружина фрикциона демпфера; 51 — клапан для прокачки гидравлического привода выключения сцепления; 52 — опорная тарелка поршня; 53 — поршень рабочего цилиндра; 54 — пробка рабочего цилиндра с гнездом под штуцер подачи жидкости в рабочий цилиндр

Применяемое на автомобиле сцепление обладает высокой надежностью и долговечностью, обеспечивает плавность переключение передач при изменении передаваемого момента, хорошо уравновешено и обладает минимальным моментом инерции. Нажимное усилие мало изменяется с повышением степени износа фрикционных накладок ведомого диска.

К заднему торцу коленчатого вала шестью самоконтрящимися болтами крепится чугунный маховик 16, который фиксируется относительно коленчатого вала по центральному отверстию. Болты, крепящие маховик, затягивают с приложением момента в 7,2—6,9 кгс*м (номинальное значение — 8,5 кгс*м). Нажимной (ведущий) диск 14 прижимает при помощи диафрагменной пружины 6 ведомый диск 8 с фрикционными накладками 1 к торцевой тщательно обработанной поверхности маховика. Ступица 12 ведомого диска установлена на первичном (ведомом) валу 19 коробки передач. Эти детали передают усилия от коленчатого вала двигателя к коробке передач. Ведущий диск 14 с диафрагменной нажимной пружиной 6 установлен в стальном кожухе 32, который крепится к маховику 16 шестью болтами 18 с резьбой М8Х1.25. Эти болты затягиваются с приложением момента 2,5 кгс*м и удерживаются от произвольного отворачивания стопорными шайбами.

Стальной ведомый диск по окружности имеет двенадцать секторов с чередующимися выпуклостями, расположенными по типу «волна», к которым с двух сторон заклепками прикреплены фрикционные накладки 7. Каждая накладка самостоятельно с шагом через один сектор укреплена шестью заклепками к шести секторам. Такое крепление обеспечивает упругость механизме и плавное включение диска сцепления. Фрикционные накладки имеют толщину 3,3 мм, наружный диаметр 200 мм и внутренний — 142 мм. Торцовое биение боковых сторон накладок ведомого диска 0,25 мм. Общая толщина ведомого диска с накладками 7,8 мм.

Ступица 12 ведомого диска имеет шлицы, при помощи которых она устанавливается на шлицах первичного вала 19 коробки. При сборке выступающая часть ступицы должна быть обращена в сторону коробки передач.

Механизм сцепления находится в отлитом из алюминиевого сплава картере 2. Картер крепится четырьмя болтами к заднему торцу блока двигателя и центрируется тремя штифтами, расположенными между болтами через 120″. К заднему торцу картера на шпильках укреплена коробка передач. Между картером 2 и блоком двигателя установлена стальная передняя крышка 15 картере, защищающая механизм сцепления от попадания масла и проникания пыли.

Сцепление выключается упорным подшипником 20, муфта 25 которого перемещается вилкой 26. Конец вилки закреплен к муфте 25 установленной на ней бронзовой проволочной пружиной.

Перемещение вилки осуществляется через регулировочную упорную гайку 34 толкателя 33, на который действует поршень 53 при подаче в рабочий цилиндр жидкости из главного цилиндра 38 гидравлического привода механизма выключения сцепления.

Рабочий цилиндр 3 отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. С наружной стороны закрывается пробкой 54, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом 43 и манжетой 47. Кольцо 43 цельное, имеет наружный диаметр 19,2±0.15 мм. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы 46 диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки 52, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя 53 обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан 51 с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Перед сборкой детали рабочего цилиндра смазываются специальной смазкой PRL 52.

Корпус главного цилиндра 38 отлит из чугуна. Он крепится на кронштейне педалей под капотом двигателя. Его цилиндр расточен под диаметр 19,05 мм, длина 112 мм. С наружного торца он закрывается установленной на медной прокладке пробкой 35, она затягивается с приложением момента 8—10 кгс*м. В цилиндре размещается стальной поршень 42 главного цилиндра. Он уплотняется манжетой 47, плотно прижимаемой к зеркалу цилиндра находящейся под давленном жидкостью. Эта жидкость подается под манжету 47 через каналы 48 и 46, имеющие диаметры по 2 мм. Уплотняющая часть поршня (кольцедержатель) имеет размер 19 м. Манжета 47 одновременно является кольцевым плавающим клапаном, который при движении поршня перекрывает перепускное отверстие 39. Усилие на поршень 42 передается от педали сцепления через толкатель 44 и поршень 45 толкателя.

Стальной хромированный поршень 45 имеет наружный диаметр 19 мм. Усилия в начале хода поршня 45 и уплотнение сопряжения между поршнями 42 и 45 передаются через уплотнительное кольцо 43. После выключения сцепления поршни в исходное положение возвращаются пружиной 37.

Жидкость в главный цилиндр поступает из бачка, установленного под капотом, через резиновый штуцер 40 и впускное (компенсационное) отверстие 41, имеющее диаметр 4,5 мм. Компенсация разрежения, образующегося при возвратном движении поршня, осуществляется перетеканием жидкости в рабочую полость главного цилиндра 38 через отверстие 41, зазор по заднему торцу манжеты 47 и отверстия 46. Перепускное отверстие 39 (0 0,7 мм) предназначено для перепуска из главного цилиндра в бачок излишков жидкости, которая поступает из рабочего цилиндра в главный цилиндр при возвращении поршня 42 в исходное положение.

Перед сборкой детали главного цилиндра гидропривода смазываются специальной смазкой ДТ-1, а головка наконечника толкателя смазывается консистентной смазкой Литол-24 или ЛСЦ-15.

Устройство и принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099

сцепление 2108, 2109, 21099На автомобили ВАЗ 2108, 2109, 21099 устанавливается однодисковое сухое сцепление постоянно замкнутого типа с беззазорным тросовым приводом. Оно имеет центральную нажимную пружину диафрагменного типа. Располагается сцепление в алюминиевом картере, который конструктивно объединен с коробкой передач и крепится к двигателю автомобиля.

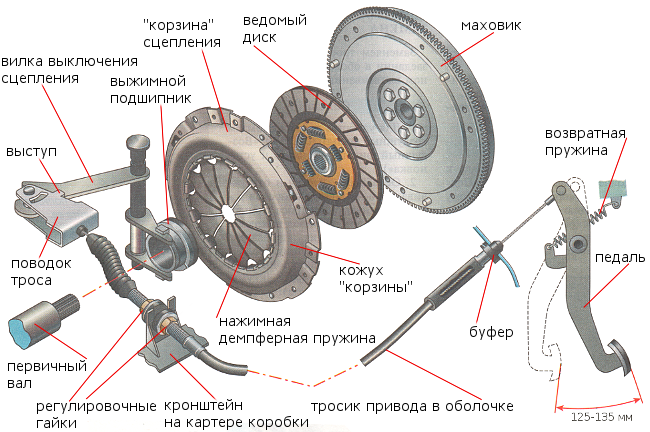

Устройство сцепления автомобилей ВАЗ 2108, 2109, 21099 устройство сцепления ВАЗ 2109основные элементы сцепления автомобилей ВАЗ 2108, 2109, 21099

«Корзина» — ведущая часть сцепления

Состоит из стального кожуха и прикрепленного к нему на трех парах упругих пластин – (нажимной диафрагменной пружины) нажимного диска. Кожух крепится к маховику двигателя шестью болтами и центруется тремя штифтами на маховике. «Корзина» сцепления при выходе из строя меняется целиком и ремонту не подлежит, так как балансируется на заводе, на стенде. Меняют корзину при сильной осадке нажимной пружины, сильном (более 0,8 мм) кольцевом износе на лепестках нажимной пружины в месте контакта с выжимным подшипником, износе рабочей поверхности ведущего (нажимного) диска.

"корзина" сцепления«корзина» сцепления автомобилей ВАЗ 2108, 2109, 21099

До 1987 года на автомобили ВАЗ 2108, 2109, 21099 устанавливалась «корзина» сцепления модели 2108 с загнутыми краями лепестков нажимной пружины (сцепление с зазорами в приводе). Позже 1987 года — сцепление модели 2109 с прямыми концами лепестков нажимной пружины (сцепление без зазоров в приводе).

Ведомый диск – ведомая часть сцепления

Ведомый диск устанавливается на шлицах первичного вала коробки передач между нажимным диском «корзины» и маховиком двигателя. Он имеет фрикционные накладки, контактирующие с рабочими поверхностями ведущего диска и маховика при работе сцепления. Накладки приклепаны к ведомому диску заклепками. Для гашения крутильных колебаний в момент в момент включения сцепления, в ведомом диске имеется т. н. демпфер с шестью цилиндрическими пружинами, вставленными в специальные окна.

ведомый диск сцепления ВАЗведомый диск сцепления автомобилей ВАЗ 2108, 2109, 21099

При неравномерном или сильном износе накладок (расстояние между рабочей поверхностью накладки и головкой заклепки менее 0,2 мм), их короблении, задирах, а также биении диска более 0,5 мм ведомый диск следует заменить. При сильном износе накладок головки заклепок царапают рабочую поверхность маховика, что в итоге приводит к его замене. При замасливании накладок необходимо протереть их уайт-спиритом, просушить и зачистить очень мелкой наждачной бумагой.

Муфта выключения сцепления (выжимной подшипник)

Выжимной подшипник – радиально-упорный. Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой привода выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружина П-образной формы. Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами. Муфта постоянно прижата к лепесткам нажимной пружины «корзины» сцепления и выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Появление шума при нажатии на педаль сцепления, при его выключении говорит о выходе выжимного подшипника из строя. В таком случае его необходимо заменить новым во избежание заклинивания.

Муфты выключения сцепления для сцепления модели 2109 автомобилей ВАЗ 2108, 2109, 21099 после 1987 года выпуска имеют индекс 2110.

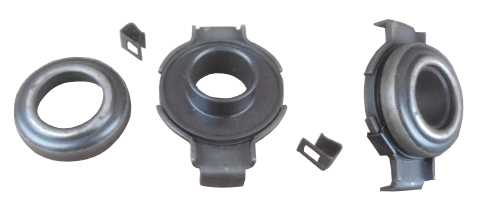

выжимной подшипник сцеплениямуфта выключения сцепления автомобилей ВАЗ 2108, 2109, 21099 в сборе и в разобранном виде

Привод сцепления

Привод сцепления на автомобилях ВАЗ 2108, 2109, 21099 тросовый, беззазорный, состоит из нескольких элементов. Педаль сцепления подвешена на одной оси с педалью тормоза и крепится к кузову через кронштейн педалей. Верхняя часть педали выполнена как двуплечий рычаг. К одному ее концу прикреплена оттяжная пружина (за счет ее воздействия привод не имеет зазоров), к другому верхний конец троса привода. Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний конец оболочки удерживается в отверстии щита моторного отсека резиновым буфером. Другой,  закреплен двумя гайками в кронштейне на коробке передач. Нижний конец троса закрыт резиновым гофрированным чехлом и соединен с вилкой выключения сцепления через металлический поводок. Для исключения самопроизвольного рассоединения поводка и вилки на поводке выполнен специальный выступ. Вилка выключения сцепления вращается на двух втулках: верхняя — пластмассовая (съемная), нижняя — бронзовая (запрессована в картер сцепления).

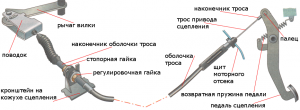

трос сцепления заменатрос сцепления

При разлохмачивании или деформации троса привода его необходимо заменить в сборе. Еще одна распространенная неисправность – отрыв верхнего наконечника троса.

Принцип действия сцепления

Сцепление на автомобилях ВАЗ 2108, 2109, 21099 без зазоров в приводе, поэтому при отпущенной педали оно постоянно включено. При этом выжимной подшипник прижат к концам лепестков нажимной пружины «корзины», ведущий диск плотно прижимает ведомый к рабочей поверхности маховика двигателя. Все вместе они вращаются и передают крутящий момент от двигателя к коробке передач. С включенным сцеплением двигатель работает на холостом ходу или автомобиль движется с включенной передачей и отпущенной педалью сцепления.

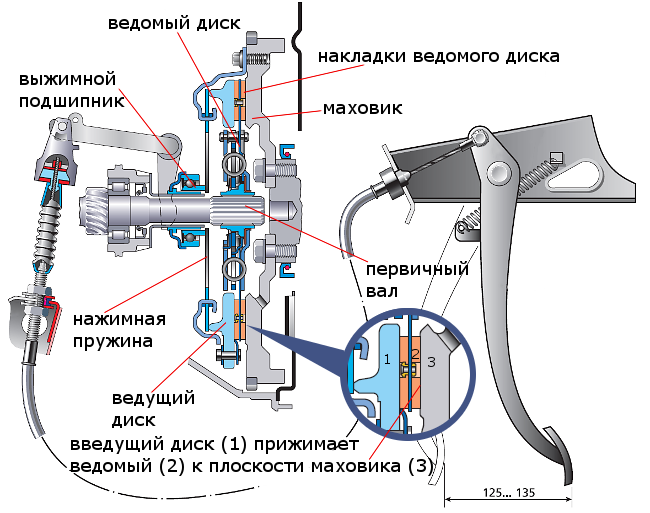

сцепление ВАЗ 2108, 2109, 21099 включеносцепление автомобилей ВАЗ 2108, 2109, 21099 включено (схема)

При нажатии на педаль сцепление выключается. При этом трос привода натягивается, вилка перемещает муфту выключения (выжимной подшипник), тот давит на нажимную пружину «корзины», ее лепестки перемещаются, отодвигая ведущий диск от ведомого. Между рабочей поверхностью маховика и накладками ведомого диска появляется зазор. Передача крутящего момента от двигателя к коробке передач прерывается. В этот момент водитель может включить ту или иную передачу.

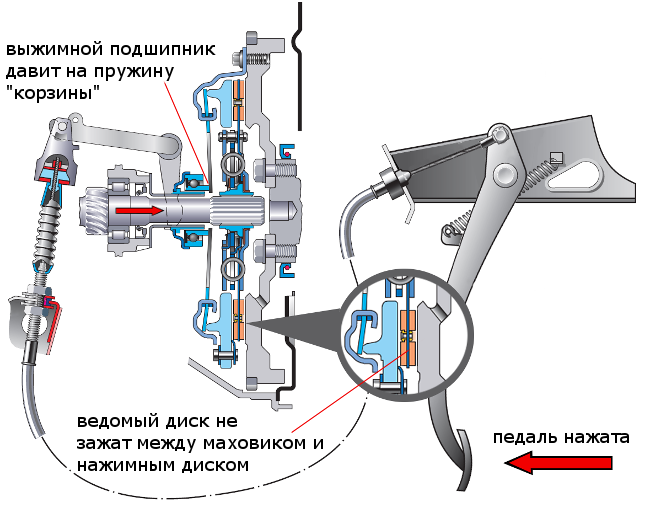

сцепление выключеносцепление ВАЗ 2108, 2109, 21099 выключено — педаль нажата, ведомый диск свободен

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1987 г. в., с зазорами в приводе и оттяжной пружиной вилки сцепления свободный ход рычага привода должен составлять 3,3 — 4,7 мм. Рычаг перемещается от руки, преодолевая сопротивление оттяжной пружины.

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

— Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099

— Сцепление «ведет», причины

— Сцепление «буксует», причины

— Проверка работы сцепления на автомобилях ВАЗ 2108, 2109, 21099

— Регулировка сцепления на автомобилях ВАЗ 2108, 2109, 21099

Принцип работы сцепления автомобиля

Сцепление является механизмом трансмиссии. Основной принцип работы сцепления автомобиля состоит в передаче крутящего момента от двигателя на коробку передач. Сцепление позволяет кратковременно отключать от двигателя другие узлы трансмиссии и снова плавно их присоединять. Плавное соединение обеспечивает отсутствие рывков в начале движения автомобиля и уменьшает нагрузку на механические узлы.

Классификация

Есть несколько типов, по которым сцепление можно отнести к той либо иной категории:

  • в зависимости от количества дисков: однодисковые (получили наибольшее распространение), двухдисковые, многодисковые;
  • в зависимости от типа привода: механическое управление, гидравлическое управление, электрическое управление и комбинированная схема;
  • учитывая расположение пружин: центральное расположение пружин, периферийное расположение пружин;
  • учитывая используемый вид трения: сухое (среда работы фрикционных накладок – воздух) и «мокрые» (используют для работы масляную ванну). Корзина в разрезе

Этот перечень можно дополнить и иными типами.

Составляющие

Однодисковое сухое сцепление, применяемое, к примеру, на авто ваз 99 модели, тюнинг которого вполне легко провести самостоятельно, имеет в своем составе ведущие и ведомые детали.

Ведущие

  • нажимной диск;
  • нажимные пружины;
  • маховик.

Ведомые

  • ведомый диск, оснащенный фрикционными накладками;
  • демпфер, который отвечает за гашение колебаний. Принципиальная схема

Маховик, выполняющий функции прижимного диска, состоит из двух частей, соединенных друг с другом посредством пружин. Одна часть присоединяется к коленвалу, другая – к ведомому диску, обеспечивая уменьшение вибрации коленчатого вала и отсутствие рывков. Кожух закрепляется при помощи болтов к двигателю, вмещая в себе детали сцепления.

Нажимной диск соединяется с кожухом при помощи специальных пружин в форме пластин. Он используется для того, чтобы прижимать ведомый диск к маховику. Обеспечить нужное силовое воздействие, позволяющее передать крутящий момент, призвана нажимная диафрагменная пружина, закрепляемая опорными кольцами и болтами в корпусе.

Ведомый диск обеспечивает плавное соединение вала КПП с маховиком двигателя. Расположен он между маховиком и нажимным диском. На ведомом диске установлена ступица, оснащенная демпферными пружинами, при помощи которых гасятся колебания. На этом же диске устанавливаются и фрикционные накладки.

Вам наверняка пригодится эта информация, если вы планируете провести тюнинг авто. Форум, посвященный всем тонкостям процесса, легко можно отыскать в интернете.

Доработка сцепления ВАЗ 2110 сделает его гораздо лучше.

Виды привода сцепления

Сегодня наиболее распространенными являются два типа приводов:

  • механический;
  • гидравлический.

Механическая система широко применяется на небольших легковых авто. Ее конструкция достаточно проста, а цена невысока. Основной ее элемент – трос, посредством которого педаль сцепления соединяется с вилкой выключения. Трос передает усилие, получаемое при нажатии педали, на рычажную передачу. Передача обеспечивает перемещение вилки, тем самым отключая сцепление. В механическом приводе применяется система, обеспечивающая регулировку свободного хода педали сцепления.

Гидравлическая система основана на использовании несжимаемой жидкости. Ее основными элементами служат главный и рабочий цилиндры привода, а также бачок с жидкостью. Нажатие на педаль приводит в движение поршень в главном цилиндре, выполняя отсечку жидкости в баке. Последующее движение поршня приводит к продвижению жидкости по трубопроводу в рабочий цилиндр. Движение жидкости обеспечивает перемещение поршня, снабженного толкателем. Толкатель, в свою очередь, двигает вилку сцепления, включая и выключая его.

Время накладывает отпечаток на работу любого механизма. Тюнинг автомобиля ВАЗ 2108 позволит вернуть полноценное включение и выключение сцеплению, а вашу езду на автомобиле сделать более комфортной. Чуть ниже мы расскажем, как можно усовершенствовать сцепление, а пока для полноты картины рассмотрим механизм работы этого узла.

Принцип работы

Нажатие педали сцепления вызывает перемещение вилки. Воздействие вилки на подшипник сцепления приводит к нажатию лепестков пружины на нажимной диск. Наружный край пружины освобождает нажимной диск, отходя от него. Поэтому передача крутящего момента прекращается.

Отпускание педали приводит к контакту нажимного диска с ведомым, а его – с маховиком. Силы трения обеспечивают передачу крутящего момента. В целом, схема сцепления автомобиля довольно проста.

Тюнинг: улучшаем родное сцепление

Каждый автолюбитель заботится о своем автомобиле. И проявляется это не только в поддержании чистого внешнего вида и салона машины, но и в своевременной замене деталей и улучшении отдельных узлов автомобиля посредством их замены на боле усовершенствованные. Поможет в этом тюнинг. В СССР, авто в котором выпускались без особых технических изысков, не мог похвастаться высокой скоростью автомобилей и хорошими техническими характеристиками. Сегодня же производители, снабжая машины базовой комплектацией, предоставляют возможность замены деталей, изготовленных из сверхпрочных и надежных материалов, обеспечивающих улучшенную работу авто. Подтверждением тому служат многочисленные фото. Тюнинг механизма сцепления авто ваз 21099 позволит улучшить механизм сцепления в зависимости то того, как вы собираетесь его эксплуатировать.

Спортивное сцепления для ВАЗ 2108

Дополнительная термическая обработка ведомого диска повысит упругость пластины. Оригинальную пластину можно заменить на новую, изготовленную из другой марки стали, имеющую иную толщину и т.д. Можно совмещать пластины, изменить угол давления и пр. Все эти новшества помогут добиться увеличения прижимного усилия, что приведет к передаче большего момента сцеплением.

Смена маховика на более легкий позволит добиться отличного эффекта во время резкого разгона, однако обороты холостого хода могут быть менее устойчивыми.

Меняем накладки

Родные фрикционные накладки также можно заменить. Все дело в материале, из которого они изготавливаются. Сегодня в большинстве своем применяются органические накладки, которые при агрессивной езде могут просто рассыпаться. Их можно заменить на кевларовые накладки, обладающие повышенной износостойкостью, которая незаменима, если планируется тюнинг авто. Жигули получат второе дыхание, если обзаведутся таким кевларовым сцеплением. Благодаря накладкам и поверхность маховика, и поверхность нажимного диска меньше изнашиваются. Его установку самостоятельно выполнить непросто. К тому же, их необходимо бережно обкатывать.

Есть еще один вид накладок, рекомендуемый для экстремальных условий – металлокерамические накладки. Их применение позволит увеличить крутящий момент в 2 раза, однако их не рекомендуется применять для повседневной езды. Они чрезвычайно влияют на поверхность маховика и прижимных дисков, способствуя ее скорому изнашиванию.

Если вы собираетесь сделать из вашего автомобиля ВАЗ спортивную модель, снабженную последними чудесами автомобильной индустрии, самое время провести тюнинг сцепления. Можно установить углеродное сцепление, главной особенностью здесь служит материал, из которого изготовлен нажимной и ведомый диски, а также поверхность маховика. Использование углеродного материала позволяет сцеплению нормально работать даже при нагреве до 2500 градусов. Однако, цена такого типа механизма весьма высока.

Разобравшись с принципом работы сцепления автомобиля, можно без труда подобрать оптимальное решение, подходящее для тюнинга вашего авто. При желании и наличии определенного количества времени можно самостоятельно провести все операции и заменить части или весь механизм целиком. Но если опыта маловато, лучше довериться профессионалам. Он не только помогут заменить детали, но и дадут советы по выбору и эксплуатации.

Сцепление ВАЗ - однодиское с центральной диафрагменной пружиной. Устройство, конструкция и привод сцепления автомобилей ВАЗ повышенной проходимости и переднеприводных.

Такие сцепления получили широкое распространение на легковых автомобилях. Сцепления имеют простую конструкцию, небольшие габаритные размеры и массу. Для их выключения требуется небольшое усилие, так как сила диафрагменной пружины при выключении уменьшается. Однако величина прижимного усилия диафрагменной пружины ограничена.

Сцепление автомобилей ВАЗ повышенной проходимости

На схеме 1 показано сцепление легковых автомобилей ВАЗ повышенной проходимости. Сцепление однодисковое, сухое, с центральной диафрагменной пружиной и с гидравлическим приводом.

Схема 1 – Сцепление легковых автомобилей ВАЗ

а – общий вид; б – схема; в – диафрагменная пружина; 1 – диафрагменная пружина; 2 – ведомый диск; 3 – фрикционная накладка; 4 – диск; 5 – ступица; 6 – гаситель; 7 – нажимной диск; 8 – маховик; 9 – картер; 10 – болт; 11 – вал; 12 – муфта; 13 – вилка; 14 – подшипник; 15 – фланец; 16 – кожух; 17 – пружина; 18 – крышка; 19 – кольцо; 20 – фиксатор

Сцепление ВАЗ имеет один ведомый диск, а ведущие и ведомые его части прижимаются друг к другу центральной пружиной. Крутящий момент от двигателя сцепление передает за счет сил сухого трения. Усилие от педали к вилке выключения сцепления передается через жидкость.

Устройство сцепления

Сцепление состоит из ведущих частей (маховик 8, кожух 16, нажимной диск 7), ведомых частей (ведомый диск 2) и деталей включения и выключения (пружина 1, муфта 12, подшипник 14).

Стальной штампованный кожух 16, чугунный нажимной диск 7 и диафрагменная пружина 1 представляют собой неразборный узел, который крепится к маховику 8 болтами 10. Между маховиком и нажимным диском на шлицах ведущего вала 11 коробки передач установлен ведомый диск 2, состоящий из ступицы 5, стального разрезного диска 4 и фрикционных накладок 3. Ведомый диск снабжен пружинно-фрикционным гасителем крутильных колебаний 6, который обеспечивает упругую связь между ступицей 5 и диском 4, а также гашение крутильных колебаний.

Диафрагменная пружина 1, отштампованная из листовой пружинной стали, в свободном состоянии имеет вид усеченного конуса с радиальными прорезями, идущими от ее внутреннего края. Радиальные прорези образуют 18 лепестков, которые являются упругими выжимными рычажками. Упругость этих рычажков способствует обеспечению плавной работы сцепления. Пружина 1 с помощью заклепок и двух колец 19 закреплена на кожухе 16 сцепления. При этом наружный ее край, соприкасающийся с нажимным диском, передает усилие от пружины на нажимной диск. Сцепление вместе с маховиком размещается в отлитом из алюминиевого сплава картере 9, закрытом спереди стальной штампованной крышкой 18 и закрепленном на заднем торце блока цилиндров двигателя.

Привод сцепления

Гидравлический привод сцепления (схема 2) состоит из подвесной педали 4 с пружиной 2, главного цилиндра 6 и его бачка, рабочего цилиндра 18, соединительных трубопроводов со штуцерами 10, 21 и вилки 13 выключения сцепления с пружиной 16.

Схема 2 – Привод сцепления легковых автомобилей ВАЗ
