РазноеВсе об автоэлектрике – Что такое АВТОЭЛЕКТРИКА. Общие понятия. Основные элементы. — Статьи по автоэлектрике — Статьи

Все об автоэлектрике – Что такое АВТОЭЛЕКТРИКА. Общие понятия. Основные элементы. — Статьи по автоэлектрике — Статьи

Содержание

Что такое АВТОЭЛЕКТРИКА. Общие понятия. Основные элементы. — Статьи по автоэлектрике — Статьи

Тема: Автоэлектрика. Общие понятия. Основные элементы, будет весьма полезна начинающим автоэлектрикам и всем тем людям, которым просто интересно познакомится с электрикой автомобилей в целом. Для начала надо вспомнить основное предназначение авто. Это перемещение. А всё остальное является только лишь добавлением различных удобств и расширением общих возможностей. А теперь непосредственно о самой автоэлектрики.



Пожалуй первоначальная и основная задача электрики в любом автомобиле, работающим на бензине и газе, прежде всего заключается в начальном запуске и последующем продолжении работы двигателя внутреннего сгорания. Если просто подать искру в цилиндры с горючим, машина вряд ли заведётся. Для нормального пуска двигателя внутреннего сгорания, нужна начальная имитация обычной работы.



Следовательно необходимо совершить вращение основной оси двигателя, одновременно подавая топливо в цилиндры и обеспечивая дальнейшее возгорание через электрическую искру. В результате произойдёт старт и подхват действия, с дальнейшей самостоятельной работой (при условии полной работоспособности механизмов). Посему, первоначальным назначением электрики для автомобилей, будет  являться создание условий пуска и поддержка дальнейшего функционирования автомобильной системы. А теперь подробней об этом:



В целом автоэлектрика представляет собой такие основные функциональные части. Это в первую очередь естественно источники электропитания: аккумулятор и электрогенератор; механизмы осуществляющие старт и дальнейшее движение: стартер, высоковольтная катушка, распределитель искры, электросвечи, механический или электронный блок управление для образования этой искры и управление всем этим в виде переключателей на панеле водителя.



Теперь что касается второстепенных элементов, а именно в любом автомобиле присутствует освещение. Его можно разделить на такие составляющие: основные фары освещения (дальний и ближний свет), габаритные огни, поворотники и стоп — сигналы, противотуманки, различные внутренние и внешние подсветки. Управление этими осветительными частями автомобиля,  осуществляется с приборной панели расположенной у водителя, через переключатели.



Так же следует упомянуть и о клаксоне или проще говоря, о звуковом сигнале, который имеется в каждом автомобиле. А теперь, что касается определённых измерений в автомобиле.  По причине ограниченности топливных баков, емкости аккумулятора, общей скорости машины и прочих вещей, возникает необходимость это учитывать и следовательно выводить на измерительные приборы. Это осуществляется при помощи установки различных датчиков и индикаторов.



Датчики устанавливаются на места, в которых и снимаются определённые характеристики работы авто, к примеру, уровень горючего, масла, значение давления и температуры. А далее от самих этих датчиков, значение поступает к измерительным приборам на основной панели водителя. Они наглядно показывают их величину на индикаторах.



Данные индикаторы, имеют вид всевозможных сигнальных ламп, звуковых сигнализаторов, стрелочных приборов и прочих указателей. У более простых автомобилей данные системы просто показывают значение, а у дорогих и современных напичканных электроникой, происходит целый ряд процессов, начиная от простого оповещения до полной блокировки машины.



Теперь можно сказать о всевозможных дополнительных элементах, которые расширяют общую функциональность автомобиля. К этому можно отнести стеклоочистители и автоматические стёклоподъёмники, которые работают за счёт небольших электродвигателей, подкуриватели, подогреватели, кондиционеры, аудиосистемы, электронные сигнализации и замки и т.д. С усложнением самой конструкции авто, внутри могут устанавливаться различные электрические клапана, при помощи которых осуществляется автоматическое управление процессами подачи жидкостей в определённые части и узлы машины (переход от механического способа к электромеханическому). И этот арсенал дополнительных функций и возможностей весьма широк.



А теперь пожалуй следует вернутся к самому главному в этой всей автоэлектрики, а именно к тому, без чего всё это не имеет особого смысла. Это система электропитания автомобиля. Как я уже ранее говорил, она представлена аккумулятором и генератором. Эти два элемента, работая взаимно, дополняют друг друга. То есть аккумулятор дает возможность осуществить первоначальный старт всей электрической и механической системе автомобиля в целом.



Электрогенератор подхватив старт, далее продолжает работу, принимая всю нагрузку по питанию на себя. Это происходит по той причине, что сама по себе аккумуляторная батарея не может обеспечивать долговременную работу, в силу ограниченной своей внутренней ёмкости, но в отличие от электрогенератора, изначально имеет необходимую электрическую энергию для запуска.



Электрогенератор же, наоборот, для своей работы, изначально нуждается в первоначальном рабочем импульсе, получив который способен далее обеспечить как электропитание самого автомобиля, так и давая электроэнергию для заряда аккумулятора. На этом,пожалуй,и завершу эту вводную тему: Автоэлектрика. Общие понятия. Основные элементы.


P.S. — Без электричества мог обходится тот транспорт, который функционировал на паровом и дизельном двигателе (хотя и с большими сложностями при запуске). Все системы использующие горючее в виде бензина и газа, не могут изначально функционировать в силу своей конструкции и принципа действия. Так что автоэлектрика в них является необходимой и неотъемлемой частью. Ну, а об электромобилях уже и говорить нечего.

www.elektrik-avto.ru

Автоэлектрика для начинающих – минимальный багаж знаний

Очень многое в нашем автомобиле находится под контролем хорошо отлаженной системы «бегущих электронов», и поэтому автоэлектрика для начинающих должна быть известна каждому водителю, чтобы мелкие неполадки не могли застать врасплох.

Автоэлектрика для начинающих – над чем придется «властвовать»?

Современные автомобили имеют довольно сложную электронику, которая облегчает процесс вождения, сводит вероятность аварии к нулю и делает наше пребывание в салоне максимально комфортным. Однако первоначальное предназначение любой автоэлектрики – запуск двигателя и дальнейшее поддержание его в работающем состоянии, иначе наш автомобиль не сдвинется с места и не сможет выполнять свою главную функцию. К обсуждаемой системе относятся электрогенераторы и аккумуляторы, являющиеся источниками питания каждого авто.

Фото блока управления двигателем, blamper.ruФото блока управления двигателем, blamper.ru

Также к области нашего интереса в рамках этой статьи можно отнести и механизмы, отвечающие за первоначальный старт и последующее движение. Это распределитель искры, блок управления, который может быть электронным или механическим, высоковольтная катушка, свечи, стартер, антиблокировочная система.

На фото - высоковольтная катушка зажигания, china-scooter.ruНа фото - высоковольтная катушка зажигания, china-scooter.ru

Второстепенными элементами автоэлектрики являются источники освещения: все виды фар, габаритные огни, стоп-сигналы, поворотники, подсветка. Кроме того, не стоит забывать и о звуковом сигнале, играющем важную роль в обеспечении безопасности, и всевозможных датчиках, следящих за работой автомобиля, и других дополнительных элементах.

Основы автоэлектрики для начинающих – где искать неполадки?

Автоэлектрика, можно сказать, по праву занимает ведущую позицию в авто, так как очень много элементов конструкции относится к данной категории, поэтому поломки в системе встречаются довольно часто. Чаще всего они возникают из-за некачественных контактов, кроме того, жгуты подвергаются естественному износу, в результате чего перетираются. Нередко встречаются дефекты в датчиках, что приводит к их неправильному функционированию.

Фото неполадок автоэлектрики, avtoremont23.ruФото неполадок автоэлектрики, avtoremont23.ru

Негативное влияние на монтажные блоки, электрические цепи и лампочки оказывает пыль, грязь и влага. Часто встречаются и «непропаи» в контактах. Очень важно следить за состояниями датчиков, особенно тех, которые отвечают за правильную работу мотора.

На фото - датчики автомобиля, fenix-dmitrov.ruНа фото - датчики автомобиля, fenix-dmitrov.ru

Ведь если они будут давать неверные показания, или же не давать их вовсе, то и правильная работа двигателя окажется под сомнением, что приведет к его скорому выходу из строя.

Чем «умнее» блок управления, тем меньше мы можем ему помочь в случае поломки, поэтому периодически проходите диагностику этого механизма на СТО.

Несколько простых советов по автоэлектрике

Основы автоэлектрики для начинающих не так уж и сложны, зная и придерживаясь их, можно не только выявить простейшие неисправности, но и продлить жизнь некоторых элементов. Так, если необходима замена предохранителей, то осуществить ее вполне реально, используя дубликаты точно такого же номинала. Очень распространенной ошибкой является то, что при установке аккумулятора путают полюса, поэтому нужно быть внимательным даже с такой, казалось бы, простейшей задачей. Дабы не вышел раньше времени из строя генератор, не нужно «прикуривать» авто, когда за окном минусовая температура.

Фото прикуривания аккумулятора, battery-industry.ruФото прикуривания аккумулятора, battery-industry.ru

Покупайте всегда только лишь качественные детали, это является гарантом правильной работы как их по отдельности, так и всей системы в целом. Так, например, если вы купили тонкий провод и присоединили его к мощному усилителю, вполне возможно, что первый расплавится, и это послужит причиной нежелательного замыкания. Устанавливая противотуманные фары, приобретите еще дополнительно новые предохранители и реле.

На фото - предохранители фар, drive2.ruНа фото - предохранители фар, drive2.ru

Обязательно обращайте внимание на работу доски приборов, она должна светиться при запуске. Потом, уже при работающем движке, на ней не должны загораться индикаторы, сигнализирующие о каких-либо неисправностях.

Фото приборной панели, forums.drom.ruФото приборной панели, forums.drom.ru

Если во время движения в салоне появился запах гари, то немедленно остановитесь, снимите клеммы с аккумулятора и вызывайте эвакуатор, так как дальнейшее движение может быть опасно для жизни. Все это элементарные правила, с которыми может справиться и гуманитарий, а если же какое-то явление вызывает у вас замешательство, то лучше обратитесь за консультацией к автоэлектрику.

carnovato.ru

Автоэлектрика для начинающих или что нужно понимать в электрических компонентах автомобиля

Автоэлектрика Представить современные автомобили без электрики просто невозможно. Ведь только благодаря «бегущим электронам» заводится двигатель автомобиля, обеспечивается комфортная езда, работа практически всех датчиков.

Сегодня в любом транспортном средстве можно пользоваться wi-fi (если предварительно его установить), заряжать телефон и многое другое. Поэтому, знания автоэлектрики обязательно пригодятся не только механикам и другим специалистам данной сферы, но и каждому водителю, который желает в совершенстве понимать особенности функционирования его «железного коня». Если же Вы не обладаете подобными знаниями – автоэлектрика для начинающих это именно то, что Вам нужно.

Чтобы основы автоэлектрики не показались Вам слишком занудными и запутанными, мы подготовили для Вас достаточно простую статью, которая ознакомит с самыми важными аспектами данного вопроса. Ознакомимся не только с системами, которые оснащены электрическими соединениями, но и с их возможными неполадками, советами по правильной эксплуатации.

1. Что именно стоит понимать под словом «автоэлектрика»?

Автоэлектрика

Электронное оснащение современных автомобилей достаточно сложное. Если снять главную панель в салоне – то под ней Вы обнаружите бесчисленное количество разноцветных проводков, которые соединяются друг с другом, с различными устройствами, уходят под капот и расходятся по всему салону. Для тех людей, кто никогда не имел дела с автомобилями, подобное зрелище не расскажет абсолютно ничего. А вот опытный водитель сможет сходу назвать, какой проводок соединяет те или иные устройства. Не менее хорошо в электронике разбираются и автомобильные воры, которые без ключей могут замкнуть необходимый круг и завести двигатель.

В целом же, электроника значительно облегчает и упрощает процесс вождения автомобиля. Благодаря электронному блоку управления, который практически независимо от водителя управляет работой практически всех систем и деталей, в разы уменьшается вероятность аварий. Ну и несомненное преимущество автоэлектрики – это комфорт, который она дарит внутри салона: освещение, кондиционирование, музыка и т.д.

Без электрики наш автомобиль даже не сдвинется с места, поскольку двигатель попросту не заведется. К слову, это и является первостепенной задачей автоэлектрики. Если говорить конкретно о данной системе автомобиля, то основными электрическими источниками энергии любого авто несомненно являются аккумуляторы и электрогенераторы. Не зря ведь они являются наиболее частой целью краж, которые производятся для дальнейшей продажи этих устройств. Среди других электронных механизмов, которые отвечают за равномерный старт автомобиля, следует обратить Ваше внимание на:

— распределитель искры;

— блок управления, который, как мы упоминали, может быть и механическим и полностью электрическим;

— высоковольтная катушка;

— свечи;

— стартер;

— антиблокировочная система автомобиля.

Автоэлектрика Если уже переходить к менее важным элементам автомобильной электрики, то следует обратиться к всевозможным источникам освещения, как внешним габаритам, так и внутренним подсветкам. То есть, речь идет обо всех видах автомобильных фар, габаритных огнях и стоп-сигналах, поворотниках и аварийках. Без электрической подпитки не сможет функционировать звуковое оповещение и не будет работать практически ни один датчик (ведь если в ночное время на датчиках не будет подсветки, Вы не сможете получить абсолютно никакой информации об автомобиле и его движении).

Другими словами, каждый современный автомобиль просто таки понатыкан электроникой. Однако, если поломкам подвержен даже такой массивный агрегат, как сам двигатель, то электроника способна выходить из строя еще чаще. Более того, из-за неисправной работы электрических соединений или из-за попадания на них капель воды может наступить гидроудар или разрыв двигателя. Поэтому, далее поговорим о том, где следует искать неполадки и почему они возникают.

2. Что может вывести из строя электрическое оснащение автомобиля?

Авто Еще одна характеристика автоэлектрики, это ее чрезмерная деликатность, из-за которой она и может выходить из строя. Наиболее частой причиной возникновения подобных неисправностей является не что иное, как некачественные контакты, которые плохо соединены или же нарушены из-за большого количества грязи. Стоит также понимать, что жгуты всех проводов подвергаются естественному износу, то есть, периодически перетираются, что требует их полной замены или же дополнительной обмотки хотя бы при помощи изоленты. Неправильное функционирование автоэлектрики также может быть вызвано различными дефектами датчиков, которые важно установить еще до начала эксплуатации автомобиля.

Те, кто только проходит основы автоэлектрики, должны знать следующее. Все монтажные блоки, электрические цепи и лампочки могут работать в разы дольше, если они не будут подвержены воздействию пыли, грязи и влаги. Но не менее часто к неисправностям приводит халатность сборщиков, которые оставляют «непропаи» в контактах. Как результат, система будет работать с перебоями, а конце может и вообще перегореть. Тогда менять придется не один контакт, а все ее детали. Чтобы двигатель не вышел из строя, мы также должны обеспечивать правильную работу его датчиков. Вернее, ее должны обеспечить еще конструкторы, однако именно от того, как автовладелец будет эксплуатировать автомобиль, будет зависеть и работоспособность этих самых датчиков.

3. Советы по автоэлектрике или как продлить ее жизнь?

Автоэлектрика Ну что же, автоэлектрика – не такое и сложное дело, и если ее могут освоить даже девушки, то мужчинам не понимать хотя бы ее основы просто грешно. Также, необходимо ориентироваться и понимать, каким образом поддерживать исправность всех этих систем, чтобы иметь возможность не только вовремя определять неисправности, но и получить возможность их устранить. Чаще всего из строя может выходить предохранитель, что наименее страшно для всей автоэлектрики. В случае возникновении подобного не нужно переживать, поскольку исправить ситуацию вполне возможно собственными руками, как и многие другие неисправности:

— важно только то, что дубликаты должны использоваться точно такого же номинала, как и старое устройство;

— самостоятельно можно проводить и зарядку аккумулятора. Однако, здесь существует одна очень важная особенность: при его установке многие путают полюса, что может привести к довольно неприятным последствиям. Поэтому, будьте очень внимательны. Если хотите снять аккумулятор впервые, лучше всего посмотреть видео-руководство или попросить помощь у более опытного друга;

— чтобы продлить жизнеспособность автомобильного генератора, не рекомендуется «прикуривать» машину при морозных температурах;

— если у Вас все же возникла необходимость в замене той или иной детали, то очень важно устанавливать не только идентичные по размерам, но и качественные. Это будет гарантировать долговечность их функционирования и правильную работу всех систем. Ведь логичнее всего один раз потратится, чтобы в дальнейшем только наслаждаться исправной работой автоэлектрики;

— при соединении разных деталей учитывайте их мощность. К примеру, подсоединять тонкий провод к слишком мощном усилителю категорически нельзя, поскольку провод может расплавиться и вызвать замыкание;

— когда Вы самостоятельно решили установить противотуманки, рекомендуется вместе с ними приобрести новые предохранители и реле, что обеспечит превосходное функционирование и не вызовет никаких проблем несовместимости;

Авто — при запуске двигателя автомобиля панель приборов должна обязательно светится. При чем, несколько секундный сигнал должны подать даже те датчики, которые отвечают и сигнализируют об неисправности отдельных систем. При работающем движке последние должны погаснуть, однако если они не подали сигнал при запуске – значит они вообще не работают и в случае выхода из строя какой-то детали Вы об этом узнаете только по вторичным признакам;

— часто случается, что во время движения в салоне автомобиля появляется запах гари. Это самый верный признак того, что произошло замыкание или загорание электропроводки. В этом случае продолжать движение категорически нельзя, поскольку последствия могут привести даже к детонации топлива. Поэтому, сразу же остановитесь, откройте капот и снимите клеммы с аккумулятора. Поскольку самостоятельно Вы передвигаться не сможете, вызывайте эвакуатор и отправляйтесь в гараж или же прямо в автосервис.

Надеемся, что наши разъяснения и рекомендации помогли Вам набраться уверенности для того, чтобы иметь возможность без страха отправляться в длительные путешествия на собственном автомобиле. Автоэлектрика – это совсем не сложно, главное не лениться интересоваться данным вопросом и внимательно присматриваться ко всем деталям автомобильного механизма. Надеемся, что с поломками и неисправностями Вам не придется сталкиваться. Счастливого пути и пусть вся Ваша электроника работает бесперебойно!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Поделки своими руками для автолюбителей

6 114

Автолитература для автоэлектриков и автолюбителей.


Ходасевич А.Г., Ходасевич Т.И. Справочник по устройству и ремонту электронных приборов автомобилей в 5 томах

Издательство: Антелком; ДМК-Пресс Год: 2003-2006 Формат: DjVu Размер: 25.4 mb СКАЧАТЬ...


Справочник по современным автосигнализациям. (Том 1, Том 2)В том 1- вошли следующие бренды A.P.S., Alligator, Blac Bug, Cenmax, KGB, Lockus, Mongoose, Pandora, Pantera, Partisan, Reef, Scher-Khan, Sheriff, Star Line, Tomahawk.

В том 2- вошли следующие бренды A.P.S., Blac Bug, Cenmax, Centurion, Gorgon, Jaguar, KGB, Lockus, Mongoo Se, Pandor A, Pantera, Reef Net, Scher-Khan, Sheriff, StarLine, Tomahawk.

Справочник предназначен для установщиков автомобильных охранных систем и дополнительного оборудования. Он будет полезен и владельцам автомобилей при выборе средств защиты и их установке.
Формат: pdf   Размер: 15,14 мб   СКАЧАТЬ…


Музыка в твоем автомобиле в вопросах и ответах-2012г.

Формат: PDF
Качество: Отличное
Язык: Русский
Размер: 14.1 Мб
СКАЧАТЬ…


Сергей Туманов — Автозвук Online. Книги 1-2.rar

Страниц: 300, 132 цв. ил.
Язык: Русский
Формат: pdf
Размер: 10,25 Mb
СКАЧАТЬ…


Электроника современных автомобилей-2018г.

Книга предназначена для специалистов, профессионально занимающихся ремонтом автомобилей, а также для обычных автолюбителей; интересующихся устройством электрооборудования своего автомобиля. Издательство: СОЛОН-Пресс

Серия: Ремонт, выпуск 143 Год издания: 2018
Страниц: 144 Формат: DjVu
Язык: русский
Качество: высокое
Размер: 51 МБ
СКАЧАТЬ…



НЕМНОГО полезных программ

Sprint-Layout 6.0— это простая программа для разработки как односторонних, так и двухсторонних печатных плат,обеспечиваются практически все необходимые функции для таких задач. Имеется экспорт файлов в профессиональные форматы Gerber и Excellon, служащие для изготовления плат промышленным способом, включая травление и сверловку. Для просмотра и печати можно использовать вьювер. Так же имеются макросы для Sprint-Layout.


sPlan7.0 — представляет собой программу, которой пользуются многие тысячи пользователей- энтузиастов для создания электрических, гидравлических и других схем. Неважно, вы хотите сделать только эскиз схемы или вам нужно разработать большой проект с несколькими страницами — эта программа поможет вам. Версия 7.0 является дальнейшим развитием надежного предшественника. Много новых и усовершенствованных возможностей помогут вам создавать свои схемы легко и чисто. Работа с sPlan на самом деле довольно проста.


Калькулятор Радиолюбителя (RadioAmCalc)…

С помощью Калькулятора можно:
-рассчитать трансформатор при различных исходных данных
-рассчитать однослойные и многослойные катушки индуктивности
-определить сопротивление резистора по цветным полоскам
-определить сопротивление SMD-резистора
-определить емкость конденсатора по цветным полоскам
-рассчитать пассивный LC и RC фильтры нижних и верхних частот
-провести электротехнические расчеты по формулам


JBL-SpeakerShop — Самая лучшая программа для расчета сабвуферов. Есть модуль для расчета фильтров. Также имеется база данных динамиков с их параметрами. Очень удобная программа.


Калькулятор — программа позволяет рассчитать колебательный контур, фильтр, индуктивность, трансформатор, сопротивление, а также по цветовой маркировке определить сопротивление, дроссель, SMD транзистор и наоборот.


PIC Simulator Studio— многофункциональное и высокопроизводительное программное обеспечение, предназначенное в первую очередь для симуляции в реальном времени цифровых и аналого-цифровых схем, ядром которых выступает микроконтроллер PIC micro.

ponyprog2000.rar– программа для программирования микросхем памяти с последовательным интерфейсом и микроконтроллеров
prog51.rar – программатор микроконтроллеров


transist.zip – программа для определения типа транзисторов по различным маркировкам, она же включает примеры транзисторов с нестандартными маркировками.


Расчет сопротивления резистора для светодиодов


Proteus 7.7 SP2 + Crack v1.0.2 + RUS. Proteus VSM — программа-симулятор микроконтроллерных устройств. Поддерживает МК: PIC, 8051, AVR, HC11, ARM7/LPC2000 и другие распространенные процессоры. Более 6000 аналоговых и цифровых моделей устройств. Работает с большинством компилятором и ассемблерами. PROTEUS VSM позволяет очень достоверно моделировать и отлаживать достаточно сложные устройства в которых может содержаться несколько МК одновременно и даже разных семейств в одном устройстве!


Макросы для Sprint Layout


xn--100—j4dau4ec0ao.xn--p1ai

Электрика автомобиля: краткое обучение для автолюбителя

Содержание статьи

Электрический ток

Современный автомобиль не может работать без электричества. При помощи электрического тока происходит зажигание рабочей
смеси в бензиновых двигателях, пуск двигателя стартером, приводятся в действие световая и звуковая сигнализация, контрольно-измерительные
приборы, освещение и дополнительное оборудование. Кроме того, тенденции мирового автомобилестроения в последнее время направлены на все более
широкое применение электрической тяги в автомобилях (гибридные силовые установки, топливные элементы и электромобили).

Для получения электрической энергии на автомобиле устанавливают источники электрического тока- генератор и аккумуляторную батарею.
Аккумулятор используется для пуска двигателя и для питания электроприборов при неработающем двигателе. Генератор питает электрооборудование автомобиля при работающем двигателе, и, кроме того, подзаряжает аккумуляторную батарею. Генератор превращает механическую энергию от вращения коленвала в электрическую, а аккумулятор- химическую энергию в электрическую.

Генератор и аккумулятор относятся к источникам электрического тока, все остальные электроприборы автомобиля являются его потребителями. Источники и потребители электрического тока соединяются между собой с помощью проводников, в качестве которых, как правило, служит медный провод. Провод обязательно должен находиться в изоляции во избежание замыкания с другими проводниками и, как следствие, перегорания электроприборов.

Все материалы по электропроводности делятся на проводники и непроводники (изоляторы). Не вдаваясь в дебри физики, просто отметим, что в проводниках
находится большое количество свободных электронов, которые хаотично движутся. При приложении электрического напряжения к проводнику свободные электроны начинают двигаться в одном направлении, создавая электрический ток. В изоляторах же свободных электронов практически нет, поэтому и ток создавать нечем. К проводникам относится большинство металлов, уголь, водные растворы щелочей и кислот. К изоляторам- резина, пластмассы, стекло и т.п.

Замкнутая и разомкнутая цепьЗамкнутая и разомкнутая цепь

Если источник тока, провода и потребители соединить между собой в замкнутый контур, то мы получим электрическую цепь, по которой потечет электрический ток. Характерной особенностью электрической цепи на автомобиле является то, что одним из проводов служит масса (металлические части кузова автомобиля), а другим проводом служат изолированные провода. Поэтому такая электрическая цепь называется однопроводной.

Между полюсами (выводами) любого источника тока существует электрическое напряжение (обозначается U), измеряемое в вольтах. Сила электрического тока (обозначается I) измеряется в амперах. Всякий проводник и потребитель создает сопротивление электрическому току (обозначается R), которое измеряется в омах. Между этими тремя величинами существует зависимость, которую выражает знаменитый закон Ома: I = U / R. Работа электрического тока, выполненная за 1 секунду, называется мощностью. Мощность измеряется в ваттах и обозначается P. Мощность можно рассчитать по формуле P = U * I. Электрический ток, проходящий через проводник, нагревает его. Количество выделяемого при этом тепла зависит от силы тока, сопротивления и времени прохождения тока.

Однопроводная электрическая цепь автомобиляОднопроводная электрическая цепь автомобиля

На автомобилях приборы электрооборудования питаются постоянным током. Постоянным называется ток, который движется в проводнике только
в одном направлении, в отличие от переменного тока, который движется в проводнике попеременно то в одном, то в другом направлении.
В каждом источнике постоянного тока различают два полюса: положительный (+) и отрицательный (-). Условно считают, что постоянный ток в цепи движется
от положительного полюса к отрицательному. На автомобилях отрицательный полюс источника тока соединяют с массой (если, конечно, кузов металлический).

Потребители или источники тока могут быть соединены между собой последовательно или параллельно. При последовательном соединении отрицательный полюс одного источника тока соединяют с положительным полюсом другого. В результате такого соединения общее напряжение будет равно сумме напряжений всех источников тока. При параллельном соединении источников тока соединяют между собой одноименные полюса- положительные с положительными, отрицательные с отрицательными. При таком соединении общее напряжение будет таким же, как у одного источника тока, а сила тока увеличится во столько раз, сколько источников тока соединены между собой.

При последовательном соединении потребителей весь ток проходит через каждый потребитель. Если выйдет из строя один из потребителей, обесточивается вся цепь. При параллельном соединении ток, разветвляясь, поступает к каждому потребителю отдельно. В этом случае выход из строя любого потребителя не влияет на работоспособность остальных.

Последовательное соединение источниковПоследовательное соединение источниковПараллельное соединение источниковПараллельное соединение источников

Магнетизм и электромагнетизм

Все знают, что такое магнит. Также все замечали, что магниты притягивают к себе стальные предметы не только при непосредственном соприкосновении, но
и на расстоянии, что свидетельствует о наличии вокруг них магнитного поля. Каждый магнит имеет два полюса, которые условно называют северным (N) и южным (S). При сближении одноименных полюсов двух магнитов они отталкиваются, а при сближении разноименных полюсов- притягиваются.

Магнитное поле, созданное вокруг магнитов, состоит из магнитных силовых линий, направленных от северного полюса к южному. С удалением от магнита величина магнитного поля уменьшается.

Магнитное поле вокруг проводника с токомМагнитное поле вокруг проводника с током

Если через проводник пропустить электрический ток, то вокруг него создается кольцевое магнитное поле без выраженных полюсов. Если же проводник свернуть в виде спирали, то при прохождении по нему тока магнитное поле образует на концах спирали полюса- северный и южный. Если в середину такой катушки поместить стальной сердечник, то образуется электромагнит, имеющий все свойства обычного магнита (очень наглядно это показано в мультфильме “Ивашка из дворца пионеров”, где главный герой с помощью электромагнита расправляется с Кащеем Бессмертным).

Простейший электромагнитПростейший электромагнит

Магнитное поле электромагнита можно увеличивать или уменьшать, изменяя силу тока или количество витков катушки. С увеличением силы тока или количества витков электромагнита увеличивается его магнитное поле.

Если проводник с током поместить в магнитное поле магнита (электромагнита), то в результате взаимодействия магнитных полей проводника и магнита проводник будет выталкиваться, т.е. электрическая энергия будет превращаться в механическую. На этом явлении основана работа электродвигателей.

Принцип работы генератораПринцип работы генератораПринцип работы электродвигателяПринцип работы электродвигателя

Для превращения механической энергии в электрическую используют явление электромагнитной индукции. Если замкнутый проводник вращать в магнитном поле, то в проводнике возникает электрический ток. Величина тока зависит от длины проводника, скорости пересечения,плотности магнитного поля и угла, под которым пересекаются магнитные силовые линии. На этом явлении основана работа генератора.

Вы, конечно же обратили внимание, что картинки практически одинаковы? Не удивляйтесь, это свидетельство обратимости электрических машин. Обратимость электрических машин — одинаковое устройство преобразователей электрической энергии в механическую и механической в электрическую. Таким образом, электрические машины взаимозаменяемы: любой электродвигатель может использоваться в качестве генератора и наоборот. Приоритетная функция электрической машины определяет её конструктивные особенности, вследствие которых обратимость становится неравномерной. Говоря по-русски, электрогенератор будет работать лучше, чем используемый в качестве генератора соответствующий по размерам электродвигатель, и наоборот.

Обозначения на электрических схемах

Обозначения на схемах электрооборудования автомобиля, как правило, интуитивно понятны. Но, для общего развития, не мешает знать и некоторые специфические условные обозначения.

Обозначения на электрических схемахОбозначения на электрических схемах

ИТАК, запомните:

  • Постоянный ток условно течет от плюса к минусу.
  • Нельзя соединять напрямую минусовой и плюсовой провода, минуя потребителей, иначе произойдет короткое замыкание.
  • Минусовой провод присоединяется к “массе” автомобиля.
  • В электротехнике существуют только две неисправности: нет контакта, там где он должен быть, и есть контакт, там, где его не должно быть.

avtonov.info

Основы автоэлектрики для начинающих

Автоэлектрика, по праву играет ведущую роль в правильной и безопасной работе автомобиля. Как было сказано выше, автоэлектрика штука «тонкая», поэтому довольно часто она выходит из строя. Чаще всего это возникает из-за некачественных контактов, кроме того в некоторых подвижных местах, изоляция проводов может перетираться. Нередко встречаются и дефекты датчиков, что приводит к их неправильному функционированию.

Большим вредом для электропроводки является естественная природная среда. Пыль, грязь, влага, всё это негативно сказывается на электрической цепи и лампочках. Особенное внимание следует уделять состоянию важных датчиков, таких как температура охлаждающей жидкости, давление масла. Такие датчики в первую очередь предупредят вас о возможной неисправности авто. В дальнейшем с их помощью, вы можете обойтись банальным доливом охлаждающей жидкости, нежели «попасть» на дорогостоящий ремонт двигателя.

Пару советов по автоэлектрике новичкам

Основа электрики для начинающих не так уж и сложны. Зная их и точно придерживаясь, не составит большого труда выявить простейшие неисправности. Например, если пропал звуковой сигнал на автомобиле, в первую очередь следует обратить внимание на предохранитель. В случае его перегорания заменить, на аналогичной номинал ампер.  Бывает такое, что часто путают полярность на клеммах аккумулятора, при такой неосторожности, ваш аккумулятор находится на грани «жизни и смерти». В минусовую температуру на улице, не стоит часто прикуривать аккумулятор, может выйти из строя раньше времени генератор.

Старайтесь покупать только качественные детали, пускай они будут немного дороже, но служить будут верой и правдой долгое время. Так, например, установив противотуманные фары, приобретите дополнительные предохранители и установите на реле.

При запуске двигателя, обратите на внимание на панель приборов. Все датчики должны светиться, спустя 3-5 секунд на ней не должно остаться горящих индикаторов говорящих о неисправности автомобиля.

В случае появления запаха гари в салоне, немедленно остановитесь, заглушите двигатель, снимите клеммы аккумулятора. При визуальном осмотре авто, если нечего не выявили, тогда вызовите эвакуатор, так как дальнейшие движение опасно для жизни. Это самые простые советы по автоэлектрики. Более сложные ситуации и схемы мы рассмотрим ниже.

proinomarki.com

Автоэлектрика для начинающих или что нужно понимать в электрических компонентах автомобиля

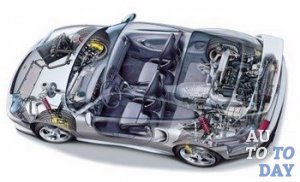

5965.ntosho.300 min

Представить современные автомобили без электрики просто невозможно. Ведь только благодаря «бегущим электронам» заводится двигатель автомобиля, обеспечивается комфортная езда, работа практически всех датчиков.

Сегодня в любом транспортном средстве можно пользоваться wi-fi (если предварительно его установить), заряжать телефон и многое другое. Поэтому, знания автоэлектрики обязательно пригодятся не только механикам и другим специалистам данной сферы, но и каждому водителю, который желает в совершенстве понимать особенности функционирования его «железного коня». Если же Вы не обладаете подобными знаниями – автоэлектрика для начинающих это именно то, что Вам нужно.

Чтобы основы автоэлектрики не показались Вам слишком занудными и запутанными, мы подготовили для Вас достаточно простую статью, которая ознакомит с самыми важными аспектами данного вопроса. Ознакомимся не только с системами, которые оснащены электрическими соединениями, но и с их возможными неполадками, советами по правильной эксплуатации.

Что именно стоит понимать под словом «Автоэлектрика для начинающих»?

Электронное оснащение современных автомобилей достаточно сложное. Если снять главную панель в салоне – то под ней Вы обнаружите бесчисленное количество разноцветных проводков, которые соединяются друг с другом, с различными устройствами, уходят под капот и расходятся по всему салону. Для тех людей, кто никогда не имел дела с автомобилями, подобное зрелище не расскажет абсолютно ничего. А вот опытный водитель сможет сходу назвать, какой проводок соединяет те или иные устройства. Не менее хорошо в электронике разбираются и автомобильные воры, которые без ключей могут замкнуть необходимый круг и завести двигатель.

В целом же, электроника значительно облегчает и упрощает процесс вождения автомобиля. Благодаря электронному блоку управления, который практически независимо от водителя управляет работой практически всех систем и деталей, в разы уменьшается вероятность аварий. Ну и несомненное преимущество автоэлектрики – это комфорт, который она дарит внутри салона: освещение, кондиционирование, музыка и т.д.

Без электрики наш автомобиль даже не сдвинется с места, поскольку двигатель попросту не заведется. К слову, это и является первостепенной задачей автоэлектрики. Если говорить конкретно о данной системе автомобиля, то основными электрическими источниками энергии любого авто несомненно являются аккумуляторы и электрогенераторы.

Если уже переходить к менее важным элементам автомобильной электрики, то следует обратиться к всевозможным источникам освещения, как внешним габаритам, так и внутренним подсветкам. То есть, речь идет обо всех видах автомобильных фар, габаритных огнях и стоп-сигналах, поворотниках и аварийках. Без электрической подпитки не сможет функционировать звуковое оповещение и не будет работать практически ни один датчик (ведь если в ночное время на датчиках не будет подсветки, Вы не сможете получить абсолютно никакой информации об автомобиле и его движении).

Другими словами, каждый современный автомобиль просто таки понатыкан электроникой. Однако, если поломкам подвержен даже такой массивный агрегат, как сам двигатель, то электроника способна выходить из строя еще чаще. Более того, из-за неисправной работы электрических соединений или из-за попадания на них капель воды может наступить гидроудар или разрыв двигателя. Поэтому, далее поговорим о том, где следует искать неполадки и почему они возникают.

Что может вывести из строя электрическое оснащение автомобиля?

Еще одна характеристика автоэлектрики, это ее чрезмерная деликатность, из-за которой она и может выходить из строя. Наиболее частойneispravnosti elektro provodki причиной возникновения подобных неисправностей является не что иное, как некачественные контакты, которые плохо соединены или же нарушены из-за большого количества грязи. Стоит также понимать, что жгуты всех проводов подвергаются естественному износу, то есть, периодически перетираются, что требует их полной замены или же дополнительной обмотки хотя бы при помощи изоленты. Неправильное функционирование автоэлектрики также может быть вызвано различными дефектами датчиков, которые важно установить еще до начала эксплуатации автомобиля.

Те, кто только проходит основы автоэлектрики, должны знать следующее. Все монтажные блоки, электрические цепи и лампочки могут работать в разы дольше, если они не будут подвержены воздействию пыли, грязи и влаги. Но не менее часто к неисправностям приводит халатность сборщиков, которые оставляют «непропаи» в контактах. Как результат, система будет работать с перебоями, а конце может и вообще перегореть. Тогда менять придется не один контакт, а все ее детали. Чтобы двигатель не вышел из строя, мы также должны обеспечивать правильную работу его датчиков. Вернее, ее должны обеспечить еще конструкторы, однако именно от того, как автовладелец будет эксплуатировать автомобиль, будет зависеть и работоспособность этих самых датчиков.

Советы по автоэлектрике или как продлить ее жизнь?

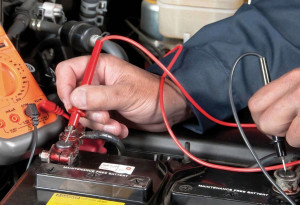

obslujivanie elektriki



Ну что же, автоэлектрика – не такое и сложное дело, и если ее могут освоить даже девушки, то мужчинам не понимать хотя бы ее основы просто грешно. Также, необходимо ориентироваться и понимать, каким образом поддерживать исправность всех этих систем, чтобы иметь возможность не только вовремя определять неисправности, но и получить возможность их устранить. Чаще всего из строя может выходить предохранитель, что наименее страшно для всей автоэлектрики. В случае возникновении подобного не нужно переживать, поскольку исправить ситуацию вполне возможно собственными руками, как и многие другие неисправности:

emblem certified  важно только то, что дубликаты должны использоваться точно такого же номинала, как и старое устройство;

emblem certified самостоятельно можно проводить и зарядку аккумулятора. Однако, здесь существует одна очень важная особенность: при его установке   многие путают полюса, что может привести к довольно неприятным последствиям. Поэтому, будьте очень внимательны.

emblem certified чтобы продлить жизнеспособность автомобильного генератора, не рекомендуется «прикуривать» машину при морозных температурах;

emblem certified при соединении разных деталей учитывайте их мощность. К примеру, подсоединять тонкий провод к слишком мощном усилителю       категорически нельзя, поскольку провод может расплавиться и вызвать замыкание;

emblem certified когда Вы самостоятельно решили установить противотуманки, рекомендуется вместе с ними приобрести новые предохранители и реле,   что обеспечит превосходное функционирование и не вызовет никаких проблем несовместимости;

emblem certified при запуске двигателя автомобиля панель приборов должна обязательно светится. При чем, несколько секундный сигнал должны подать   даже те датчики, которые отвечают и сигнализируют об неисправности отдельных систем.

emblem certified  часто случается, что во время движения в салоне автомобиля появляется запах гари. Это самый верный признак того, что произошло замыкание или загорание электропроводки.

В этом случае продолжать движение категорически нельзя, поскольку последствия могут привести даже к детонации топлива. Поэтому, сразу же остановитесь, откройте капот и снимите клеммы с аккумулятора. Поскольку самостоятельно Вы передвигаться не сможете, вызывайте эвакуатор и отправляйтесь в гараж или же прямо в автосервис.

Надеемся, что наши разъяснения и рекомендации помогли Вам набраться уверенности для того, чтобы иметь возможность без страха отправляться в длительные путешествия на собственном автомобиле. Автоэлектрика – это совсем не сложно, главное не лениться интересоваться данным вопросом и внимательно присматриваться ко всем деталям автомобильного механизма. Надеемся, что с поломками и неисправностями Вам не придется сталкиваться. Счастливого пути и пусть вся Ваша электроника работает бесперебойно!

Источник:https://auto.today

cto-torsion.by

Отправить ответ

avatar
  Подписаться
Уведомление о
