Поменять ремень ГРМ на ВАЗ 2109 в Москве

Платформа Юду предоставляет возможность найти качественные услуги проверенных специалистов тем, кому необходимо оперативно поменять ремень ГРМ на автомобиле ВАЗ 2109. Оформить заявку и оставить заказ можно в течение десяти минут.

Завод-производитель утверждает, что данную процедуру следует производить 60-75 тысяч километров.

Зачем нужна замена ремня ГРМ на девятке

Данная деталь отвечает за движение коленчатого и распределительного валов, поэтому износ ремня может привести к серьезным поломкам двигателя внутреннего сгорания. Вы можете самостоятельно проверить ремень ГРМ с помощью следующих действий:

  • Найти под капотом щиток двигателя, который отвечает за защиту от грязи, и снять его
  • Открутить крепления верхней крышки привода газораспределительного механизма
  • Поворот коленчатого вала вправо

Трещины, складки, подгорания и расслоения свидетельствуют о потребности в срочной замене ремня.

Цена замены ремня ГРМ на ВАЗ 2109

Заказчик, оформивший заявку на краудсорс-платформе Юду, сам устанавливает цену выполнения работы. Окончательная сумма согласовывается с понравившимся и выбранным исполнителем.

Специалисты Юду предоставляют гарантии от полугода до года. Поменять ремень газораспределительного механизма на Юду можно недорого, так как взаимодействие между сторонами осуществляется без посредников.

Преимущества заказа на Юду

Поисковые системы выдают множество ссылок на сайты, предлагающие услуги для ВАЗ 2109, но специалисты платформы Юду имеет следующие преимущества:

  • Оперативность вызова в любой район Москвы
  • Надежное оборудование и наличие всех требуемых инструментов
  • Низкая стоимость
  • Богатый опыт и должный уровень квалификации специалистов

Полный список мастеров, специализирующихся на работе с девяткой LADA в столице, доступен для изучения на главной странице YouDo.com.

Замена ремня ГРМ и натяжного ролика

Ремень ГРМ на автомобилях ВАЗ 2109-2108 необходимо регулярно менять, а именно не реже чем через 60 000 км пробега. Разумеется, что время от времени нужно поглядывать на его состояние, и если невооруженным глазом видны сколы или надрывы, то его необходимо менять в срочном порядке.

Процедура эта не простая, но и сложной назвать ее нельзя, так как при наличии нужного инструмента, сделать все можно своими руками без каких-либо проблем. Из инструмента нам понадобится:

  • Ключи рожковые или накидные на 17 и 19
  • Головка на 10 с трещоточной рукояткой
  • Отвертка плоская
  • Специальный ключ для натяжения ролика

Снятие и установка ремня газораспределительного механизма

Итак, прежде чем приступать к выполнению этого техобслуживания, необходимо обязательно выставить ГРМ по меткам, а также снять ремень генератора. После этого нам нужно открутить шкив привода генератора, так как в дальнейшем он будет нам мешаться. Чтобы  он не проворачивался, удерживайте его через отверстие большой плоской отверткой, как это наглядно показано на картинке:

Внимательно проследите, если во время откручивания шестерня распредвала сместилась относительно метки на корпусе крышки, то уже при ослабленной гайке крепления шкива коленвала необходимо выставить звезду на свое место.

Затем рукой отворачиваем до конца болт и снимаем шкив:

Далее ослабляем гайку натяжного ролика и специальным ключом ослабляем его (обычно используются ролики с двумя отверстиями по краям), хотя в большинстве случаев он ослабляется самопроизвольно:

Затем можно скидывать ремень ГРМ с шестерни распределительного вала, как это наглядно продемонстрировано на фото ниже:

Натяжной ролик также лучше менять вместе с ремнем, так как именно его приклинивание может стать причиной обрыва. Для того, чтобы его заменить, необходимо до конца открутить гайку крепления и снять его со шпильки:

Обратите внимание на фото выше, там видно, что за роликом находится дистанционное кольцо. Его нужно снять и при установке сначала вставить его в заднюю часть ролика, после чего поставить все это на место.

Теперь можно производить замену ремня на ВАЗ 2109-2108. Для этого сначала одеваем его на шестерню коленвала, а затем сразу по большой ветви на звезду распредвала.

Это нужно для того, чтобы при дальнейшей установке не сбились метки. Далее одеваем на шестерню привода водяного насоса и натяжной ролик. После всего смотрим на совмещение меток, и если все нормально, то производим натяжку при помощи ролика.

Натяжение ремня должно быть таким, чтобы при работающем двигателе большая ветвь не гуляла волной при низких и высоких оборотах. Но в то же время нельзя перетягивать, так как это может привести к преждевременному износу. Послушайте на заведенном двигателе, нет ли постороннего гула от натяжного ролика, и если таковой присутствует, то слегка ослабьте ремень. Далее устанавливаем все снятые детали в обратном порядке.



Замена ремня грм 2109 ваз своими руками

Ремень газораспределительного механизма ваз2109

Он нужен для синхронизированной работы распределительного и коленчатого валов. Важно своевременно осматривать данный узел и своевременно его менять в случае необходимости.
Своевременная замена ремня грм в ваз 2109 убережет вас от преждевременного капремонта двигателя. Не смотря на важность этого элемента, замена ремня грм ваз 2109 под силу любому начинающему автолюбителю.

Важно лишь помнить, что наиболее подходящая запчасть газораспределения- оригинальная запасная часть, которая полностью соответствует вашему автомобилю. Рекомендуемая периодичность замены детали — 50 000километров пробега либо три года эксплуатации машины (смотря, что наступает раньше).
Замена ремня газораспределения является стандартной процедурой, которая включена в перечень работ по техническому обслуживанию. Вам в помощь наша инструкция.

Рассмотрим устройство системы газораспределения

Ремень грм ваз 2109 (газораспределительного механизма) представляет собой резиновый либо резинометаллический зубчатый ремень (вместо цепи), насечки которого располагаются с внутренней его стороны. Он нужен, чтобы синхронизировать вращения коленчатого вала и распределительного вала в двигателе автомобиля.
Синхронная работа коленвала и распредвала имеет большое значение, потому что только благодаря согласованию обоих этих деталей мотора, газораспределительный механизм синхронизирует впрыск топливной смеси и выброс отработанных газов через впускные и выпускные клапана. Задача ремня газораспределения заключается во вращении распределительного вала со скоростью, вдвое меньшей, чем скорость коленвала.

Чтобы выполнить замену ремня своими руками важно знать схему газораспределения (фото внизу).

Схема ГРМ ваз2109

Схема привода газораспределения:

  • 1 — шкив коленвала
  • 2 — шкив водяной помпы ваз
  • 3 – ролик — натяжитель
  • 4 — задняя крышка
  • 5 — шкив распредвала
  • 6 – ремень газораспределения
  • А — установочная метка на задней крышке
  • B — отметка на шкиве распредвала
  • C – отметка, расположенная на крышке насоса (масляного)
  • D — метка на шкиве коленвала

Чтобы выставить правильно фазы газораспределения, важно чтобы совпадали метки A — B, и при этом совпадали отметки C– D, иначе машина либо вообще не поедет, либо проедете очень немного, и цена вопроса встанет в капитальный ремонт мотора.

Как определить необходимость замены

Если, сняв кожух и произведя визуальный осмотр, вы обнаружили:

  • Наличие масла на ремне
  • Чрезмерный износ зубцов, расположенных на внутренней поверхности либо трещины
  • Расслоения, порезы, складки либо выпуклости
  • Появление ниток либо разлохмачивание поверхности

Необходима срочная замена ремня грм на ваз 2109.

Инструмент

Чтобы замена ремня грм ваз 2109 прошла успешно, вам следует подобрать инструмент.
Вам понадобится:

  • Накидной ключик на «17»
  • Ключик на «15»
  • Специальный ключ, чтобы отрегулировать натяжной ролик
  • Монтажная лопатка либо большая прочная плоская отвертка
  • Съемник стопорных колец.

Переходим к замене

Чтобы заменить ремень грм ваз 2109, выполняем следующие действия:

  • Отключаем клемму «минус» от АКБ (аккумулятор)
  • Отворачиваем три болтика и снимаем переднюю защитную крышку привода газораспределения
  • Снимаем приводной ремень генератора (для этого ослабляем боль крепления генератора и болт на регулировочной планке генератора, далее сдвигаем генератор)
  • Устанавливаем поршень в первом цилиндре в положение верхней мертвой точки (ВМТ).
  • Для этого поворачиваем коленвал за болт, крепящий шкив коленвала так, чтобы отметка на шкиве распредвала была напротив отметки, расположенной на крышке привода газораспределения
  • Отворачиваем ключом «17» болт, крепящий шкив коленвала, фиксируем вал от прокручивания отверткой, либо монтажной лопаткой

Выкручиваем болт, крепящий шкив коленвала

  • Снимаем шкив с коленвала
  • Ключом «15», откручиваем болт, крепящий натяжной ролик, затем немного поворачиваем ролик, чтобы снизить натяжение ремня газораспределения

Откручиваем болт, крепящий натяжной ролик

  • Снимаем изношенный приводной ремешок распределительного вала

Снимаем старый ремень газораспределения

  • Устанавливаем новый ремень на шкив коленвала

Надеваем новый ремень на шкив коленвала

  • Перед тем, как заменить ремень грм на ваз 2109, вам следует все тщательно подготовить, очистить от смазки и грязи шкивы, и ролик – натяжитель
  • Если необходимо либо детали сильно загрязнены, можете воспользоваться Уайт — спиритом либо смоченной бензином ветошью
  • Проверяем, чтоб совпадали регулировочные метки, затем на шкив распредвала, надеваем ремень, натягивая ведущую ветвь, чтобы не провисала
  • Обязательно убедитесь, что отметки на задней крышке и шкиве совпадают
  • Надеваем ремень на колесо водяной помпы и натяжной ролик

Надеваем ремень на шкив помпы и ролик — натяжитель

  • Устанавливаем шкив коленвала и затягиваем болт, крепящий его моментом 99-110 Ньютонов на метр (либо 9,9-11,0килограмм силы на метр)
  • Затем натягиваем ремень при помощи ролика — натяжителя и зажимаем гайку, крепящую ролик

Примечание: Чтобы натянуть ремень при помощи ролика вам потребуется специальный ключ.
Если у вас ключа нет, тогда вставьте пару подходящих по диаметру металлических стержня в отверстия ролика. Зафиксируйте отвертку между стержней и проворачивайте ролик, тем самым, натягивая ремень. Затем затяните гайку.

  • Проверяем натяжение ремня газораспределения. Он должен проворачиваться двумя пальцами от руки на 90 градусов
  • Прокручиваем коленвал на два оборота и снова проверяем натяжение
  • При необходимости, снова регулируем натяжение
  • Устанавливаем обратно пластмассовую крышку (кожух) привода ГРМ, затем возвращаем на место ремень генератора, не забываем отрегулировать его натяжение

На этом замена ремня грм на ваз 2109завершена, как вы убедились она не требует много времени и сил, а так же специальных навыков. Дополнительно рекомендуем посмотреть видео.

Замена ремня ГРМ на ВАЗ 2109, 21099 (снятие, совмещение меток, установка нового ремня)

Автор Павел Александрович Белоусов На чтение 5 мин. Просмотров 257

Газораспределительный механизм (ГРМ) двигателя внутреннего сгорания согласовывает работу клапанов и поршней и приводится в движение специальным ремнем или цепью. Замена ремня ГРМ ВАЗ 2109 и ВАЗ 21099 делается каждые 30-40 тыс. км, что позволит минимизировать вероятность его разрыва во время эксплуатации. Многие владельцы обращаются на специализированные СТО, но,  благодаря ремонтопригодности и простоте конструкции этих моделей, замену можно сделать самостоятельно.

Подготовительные работы

Чтобы заменить ремень ГРМ, требуется провести подготовительную работу, чтобы добраться до него. Для этого поднимаем капот и снимаем патрубок воздушного фильтра, открутив крепления удерживающего хомута ключом. Далее снимается защитный кожух ремня, для чего нужно раскрутить три болта, которые его удерживают. Делается это обычным рожковым ключом. В открывшемся пространстве будет виден ремень ГРМ, который и требуется заменить.

Предварительно снимается переднее правое колесо и защита под ним, чтобы добраться до шкива коленчатого вала, который приводит в движение газораспределительный механизм посредством ремня. В кабине ставим рычаг в положение четвертой передачи и просим помощника нажать на педаль тормоза. Головку на 19 устанавливаем на длинный вороток, чтобы было удобно добраться до шкива коленвала, который отворачиваем, для чего придется приложить определенные усилия. После того как болт сорван, можно ставить нейтральную передачу и не удерживать педаль тормоза.

Важная особенность! Чтобы заменить ремень ГРМ на инжекторном двигателе ВАЗ 2109 8 клапанов или аналогичной модели ВАЗ 21099, при снятии шкива коленчатого вала необходимо придерживать маховик, что лучше всего делать отверткой. Иначе он будет проворачиваться вместе со шкивом. В карбюраторных двигателях этой проблемы нет, шкив удерживается самостоятельно.

Сверху  из открытого капота ослабляется гайка, удерживающая натяжение ремня генератора, это лучше делать при помощи специального карданчика, на который насадить головку ключа. Шкив генератора пододвигается таким образом, чтобы можно было без помех снять ремень. После этого снимают шкив коленчатого вала, чтобы была видна шестерня.

Совмещение меток

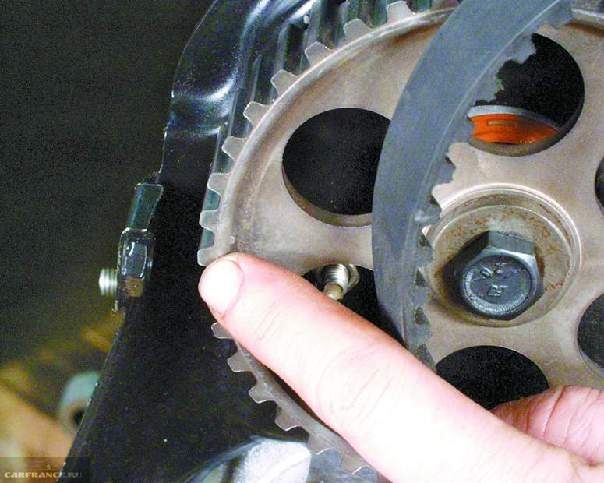

Чтобы двигатель после замены заработал, требуется выставить метки ГРМ. В случае, если ролик натяжителя ремня шумит, его лучше заменить. Хотя лучше делать это в любом случае, чтобы на протяжении срока эксплуатации ремня не возникло проблем. Но если такой возможности нет, ключом на 17 отпускается удерживающая его гайка, чтобы ослабить натяжение для последующего снятия ремня. На основной звездочке распределительного вала находим метку и совмещаем ее с меткой на крышке. Для совмещения меток откручиваем болт, удерживающий звездочку распредвала, совмещаем метки ремня ГРМ, после чего снова затягиваем ее.

После этого совмещаем метки на коленвале. Для этого находим ложбинку на корпусе в районе масляного насоса и точку на шестерне коленвала. Надеваем шкив на шестерню и проворачиваем его руками до тех пор, пока метки не совпадут. Сделать это просто, для проворачивания шкива достаточно силы рук.

Иногда метки на коленвале не видно, тогда после совмещения меток на  распределительном вале требуется проследить, чтобы совпадала риска на маховике и выемка на кожухе. Для этого предварительно нужно снять специальную заглушку, после чего будут видны эти метки. При их несовпадении, после замены ремня ГРМ двигатель не заведется, а если заведется, то будет работать нестабильно, с перебоями. Поэтому данный этап важен для успешного ремонта и последующей эксплуатации автомобиля.

 Установка ремня

При совпадении меток распределительного и коленчатого валов нужно поставить новый ремень ГРМ. Если на ремень нанесены маркировки или надписи, их нужно сориентировать по часовой стрелке, также нужно сориентировать стрелки, если они нанесены на ремень. Перед этим снимается старый ремень, если он целый, осмотрев его, можно убедиться, что он растрескался и его эксплуатация опасна.

Сначала ремень устанавливают на шестерню коленчатого вала, а затем, с легким усилием на звездочку распределительного вала. При установке он должен огибать приводящую звездочку и натягивающий ролик, делая зигзаг.

Проверка натяжения ремня ГРМ делается посредством регулировки натяжного ролика, который лучше заменить при установке нового ремня. Это делается специальным ключом, если его нет, в отверстия вставляются болтики или штифты длиной 40-50 мм, которые подходят по диаметру. Между ними вставляется отвертка и, проворачивая ролик, натягивается ремень. Он должен быть достаточно тугим, но от среднего усилия руки поворачиваться на 90°, если перетянуть, он будет быстро изнашиваться. После этого гайка натяжного ролика надежно затягивают.

Обратная сборка

Далее все собирается в обратном порядке. Сначала ставят шкив коленчатого вала. Чтобы затянуть болт, снова устанавливают четвертую скорость и выжимают педаль тормоза, после чего болт затягивается головкой с большим усилием при помощи ворота.  Устанавливается на место ремень генератора, шкивы разводятся при помощи трубы, ворота или небольшой монтировки. Это нужно для хорошего натяжения генераторного ремня, после чего затягивается гайка при помощи ключа с карданчиком. Процедура подтягивания несколько раз повторяется. Этот ремень должен быть натянут очень туго и практически не прогибаться от усилия руки.

Видео: Замена ремня ГРМ ВАЗ 21099, 2109

После этого ставится на место защита ремня ГРМ, для чего потребуется установить ее на посадочное место и снова затянуть три болта. Ставится на место воздухозаборник и закрепляется хомутом. Металлическая и пластиковая защита устанавливается на место и крепится снятое колесо, машина снимается с домкрата. После этого можно запускать двигатель. Он заведётся без проблем, его работа должна быть устойчивой, без перепадов и посторонних звуков. Это будет возможным только тогда, когда все метки совпадут, а ремень будет натянут с достаточным усилием.

Как показывает опыт, замену ремня ГРМ на ВАЗ 21099 и 2109 можно сделать самостоятельно, не обращаясь к профессионалам на СТО, особенно, если это плановая замена и ремень перед заменой остался целым. Для этого не нужен специнструмент, достаточно набора головок с воротами и рожковых ключей, обычной плоской отвертки, чтобы сделать все самому.

Если же по недосмотру или вследствие брака ремень ГРМ разорвался, то после его замены двигатель все равно может не завестись, поскольку ему потребуется ремонт и здесь без профессионалов не обойтись.

Как поменять ГРМ – пошаговая инструкция с фото и видео

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Когда менять ГРМ

Ответы на вопрос, когда меняется ГРМ, есть в руководстве по эксплуатации автомобиля. Прежде всего необходимо проверять состояние ремня после 10‒15 тыс. км пробега, но не реже раза в год.

Чрезмерное растяжение, трещины, нити, расслоение, другие следы износа требуют немедленной замены ремня.

После 50 тыс. км пробега ременной привод меняют вне зависимости от его внешнего вида.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

  • набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
  • динамометрический ключ для затягивания гаек с требуемым усилием;
  • прибор для проверки натяжения ремня;
  • отвёртки;
  • домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Замена ремня ГРМ своими руками

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

  1. Снять ремень генератора со шкива на коленвале.

  2. Снять крышку защитного кожуха ГРМ.
  3. Выставить метки шкивов РВ по рискам на кожухе.
  4. Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.
  5. Проверить состояние ремня и роликов.
  6. Установить ремень обратно.
  7. Установить натяжной ролик.
  8. Осуществить натяжение ремня.
  9. Окончательно проверить соответствие меток.

  10. Произвести пробный пуск двигателя и завершить сборку.

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Варианты ремней ГРМ для ВАЗ

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

Замена цепи и ремня ГРМ ВАЗ (Лада) в Новосибирске. Невысокая цена!

Ремень газораспределительного механизма, или попросту - ГРМ, является расходным элементом двигателя внутреннего сгорания. По ряду причин, требуется его своевременная диагностика и возможная замена. Поводом для обращения на станцию могут послужить:

  • Регламентированная замена ремня при достижении критического пробега;
  • Покупка автомобиля на рынке или по объявлениям;
  • Посторонний звук под крышкой ремня, возможен дефект натяжного или направляющего ролика;
  • Видимые трещины на ГРМ;
  • Значительный износ зубцов ремня;
  • Неустойчивая работа системы газораспределения.
В двигателе автомобиля ВАЗ ремень газораспределительного механизма, двигаясь под действием крутящего момента коленчатого вала, синхронизирует подачу готовой смеси и удаления отработанных газов. Вращая распределительные валы, он обеспечивает как своевременное открытие, так и закрытие клапанов двигателя.

Интенсивность вращения ремня определяет и срок его службы. Для автомобиля ВАЗ рекомендовано менять ГРМ каждые 60 тыс. км пробега. Но важно знать, что качество ремня может существенно уменьшить этот период. Поэтому необходимо своевременно осуществлять диагностику всего привода системы газораспределения.

Ремень ГРМ, как расходный материал, довольно быстро изнашивается. В то же время рывки и ускорения создают дополнительные нагрузки. Шестерёнки могут просто перескочить через зуб ремня и нарушить работу всего двигателя. Если не заменить обветшавший экземпляр, то он скорей всего разорвётся, а это приведёт к значительной поломке двигателя.

Однако если вы всё-таки следите за машиной и проводите своевременно все регламентные работы, то не следует доверять замену ГРМ гаражным мастерам. Люди с неизвестной квалификацией зачастую поверхностно понимают процесс и не всегда корректно выполнят задачу. Банально перетянув ремень, можно втрое укоротить срок его службы.

Если ремень установлен неправильно, то это сразу отразится на работе двигателя. Он будет плохо заводиться, терять мощность и необоснованно повышать расход топлива. Возникнут посторонние шумы и стуки. В худшем случае поршень упрётся в открытый клапан и согнёт его. В итоге всё равно придётся обращаться на станцию за ремонтом.

Но чтобы избежать подобных сложностей и отправляясь в дорогу быть уверенным в надёжности своей машины, обращайтесь к специалистам. Станция технического обслуживания «Орбита» собрала в своих рядах высококлассных профессионалов. Имея многолетний опыт работы в Новосибирске, сотрудники СТО обеспечены всем необходимым оборудованием. Они произведут диагностику и замену ремня ГРМ по всем регламентируемым правилам. Мало того, ещё дадут гарантию на качественно выполненную работу.

Замена ремня ГРМ и его регулировка Самара, Самара 2


Руководство по ремонту и эксплуатации - Бензиновые двигатели ВАЗ 2108, ВАЗ 2111-80 - Замена ремня ГРМ и его регулировка
Замените ремень привода распредвала, если при осмотре вы обнаружите:
- следы масла на любой поверхности ремня распредвала;
- следы износа зубчатой поверхности ремня распредвала, трещины, подрезы, складки и отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня распредвала;
- разлохмачивание или расслоение на торцовых поверхностях ремня распредвала.

ПРИМЕЧАНИЯ
Перед началом работы снимите ремень генератора (Замена и регулировка натяжения ремня генератора).
Для удобства восприятия процесс замены и регулировки натяжения ремня привода распредвала на автомобилях ваз 2108, ваз 2109, ваз 21099 показан на снятом двигателе.
Для натяжения ремня распредвала требуется специальный ключ. Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня. Зафиксируйте между стержнями отвертку и поворачивайте ролик, натягивая тем самым ремень распредвала. После этого затяните гайку.


1. Отверните три болта и снимите переднюю крышку привода распредвала.



2. Установите поршень 1-го цилиндра в ВМТ. Для этого поверните коленвал за болт крепления шкива коленвала так, чтобы метка ВМТ на шкиве распредвала встала напротив метки (усика) на задней крышке привода распредвала.


3. Отверните болт крепления шкива коленвала, зафиксировав коленвал от проворачивания с помощью отвертки.


4. Снимите шкив с коленвала.


5. Ослабьте затяжку гайки крепления натяжного ролика и поверните натяжной ролик, чтобы ослабить натяжение ремня.


6. Снимите изношенный ремень распредвала.


7. Установите новый ремень распредвала на зубчатый шкив коленвала...


8. ...затем на шкив распредвала, натягивая ведущую ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиве и задней крышке совпадают.


9. Наденьте ремень привода распредвала на зубчатое колесо водяного насоса и натяжной ролик.


10. Установите шкив коленвала и затяните болт его крепления моментом затяжки 99-110 Нм (9,9-11,0 кгс-м).


11. Натяните ремень, повернув соответственно ролик и затянув гайку его крепления.


12. При правильном натяжении ремень распредвала на автомобиле ваз 2108, ваз 2109, ваз 21099 можно повернуть двумя пальцами на 90° (усилие 15-20 Н). Проверните на два оборота коленвал и еще раз проверьте натяжение ремня. При необходимости повторите регулировку.

Установите переднюю крышку привода распредвала. Затем установите ремень привода генератора и отрегулируйте натяжение ремня генератора.

P.S. От себя ещё добавлю, что после натяжения ремня ГРМ необходимо завести двигатель, прогреть его до рабочей температуры и ещё раз проверить натяжение ремня.

Объясню почему. При нагреве, как известно, материалы расширяются и двигатель не исключение. Расстрояние между шкивами, пусть немного, но также увеличивается. И не редко ремень оказывается перетянутым на основном режиме работы двигателя (на прогретом двигателе), отсюда и повышенная шумность нового ролика (вой), а также и его скорая кончина. При этом на холодном двигателе ремень будет немного прослаблен, пугаться этого не стоит, при прогреве натяжение ремня вернётся к норме.

Также довольно частое явление при замене ремня ГРМ - сползание ремня к двигателю или от него, а также истирание его о бортики натяжного ролика.

В данной ситуации необходимо проверить ровный ли ремень ГРМ. Кладём боком ремень ГРМ на какую нибудь ровную поверхность (типа стекла) и смотрим, по всей ли длинне ремень плотно прилегает к поверхности, нет ли щелей. Если ремень кривой, то нормального положения его на шкивах вы вряд ли добъётесь... Только замена.

Затем проверяем натяжной ролик. Сначала внешне. Проверяем на отсутствие браков литья на беговых поверхностях ролика и диаметр в разных точках штангельциркулем, всё должно быть одинаково. Затем внутри. Чем нибудь поддеваем и снимаем боковые защитные пыльники подшипника и смотрим наличие смазки и её объём. Частенько недобросовестные производители или не кладут смазку вовсе, или добавляет её в малом количестве. Если что-то не понравилось, то промываем подшипник и закладываем новую смазку.

Виновными при сползании ремня бывают также шкивы распредвала и коленвала, а также шкив помпы. Если на них заметны следы износа (шкивы коленвала и распредвала), небольшой люфт (шкив помпы), то тоже под замену.

Если всё нормально, а ремень всё равно сползает, то в этом случае необходимо заняться точной регулировкой положения ролика натяжения относительно двигателя. Для этой цели вырезаем из тонкого металла (например из железной банки от пива) небольшой сектор, который подкладываем между натяжным роликом и двигателем. Путём перемещения этого сектора добиваемся ровного положения ремня ГРМ на шкивах. Рекомендую начать подкладывать с 11 или с 5 часов (если смотреть по циферблату часов) в зависимости от того, куда сползает ремень (наружу или внутрь).

Цитата

Как происходит замена ремня ГРМ ВАЗ-2109?

Ремень привода ГРМ (газораспределительный механизм) - устройство, обеспечивающее ход двигателя. Без него не может работать ни один современный двигатель. По конструкции эта запчасть представляет собой замкнутый резиновый ремень, на поверхности которого вырезаны мелкие зубцы или другие неровности, обеспечивающие синхронную работу всех валов двигателя, включая коленчатый и распределительный валы.



Но рано или поздно эта запчасть стирается, растягивается, рвется и просто выходит из строя.Единственный выход из этой ситуации - покупка новой детали. В этой статье мы узнаем, как установить ремень ГРМ ВАЗ-2109.

Какие инструменты для этого нужны?

Для замены запчасти на новую вам понадобится новый натяжной ролик, ремень и, конечно же, набор автомобильного инструмента (в данном случае нам понадобятся гаечные ключи).

Как происходит замена ремня ГРМ ВАЗ-2109? Пошаговый процесс

Сначала нам нужно удалить старую деталь перед установкой новой.Для этого снимите кожух ремня, применив ключ на 10. Затем ключом на 13 ослабьте натяжение. Далее нужно поставить машину на ровную площадку и домкратом приподнять переднюю часть машины. Лучше всего сосредоточиться на правом колесе. Важно, чтобы автомобиль всегда стоял на ручном тормозе.




После того, как мы подняли автомобиль, с помощью баллончика и трубы снимаем шкив коленчатого вала. Затем приступаем к ослаблению натяжного ролика. Ни одна замена ремня ГРМ ВАЗ-2109 не обходится без этой процедуры, так как именно после этого нам предоставляется возможность снять ремень (в рабочем состоянии он всегда находится в натянутом положении).Для этого нужно открутить гайку натяжного ролика ключом на 17. Здесь нужно учесть один нюанс - вместе с установкой нового ремня необходимо произвести замену ролика.

Установка новой детали

Итак, мы распрощались со старым ремнем, теперь перед нами стоит новая задача - установка и подтяжка запчасти. Что касается затяжки болтов, то все нужно делать так же, как и при снятии старой детали, только наоборот.С натяжкой могут возникнуть небольшие затруднения. Замена ремня ГРМ ВАЗ-2109 на новый обязательно сопровождается вращением натяжного ролика. Главное учитывать, что у ВАЗ «девятка» все эти детали закручены против часовой стрелки и больше ничего. Далее нужно закрепить ремень отверткой и несколькими болтами. Все, на данном этапе замена ремня ГРМ ВАЗ-2109 на новый завершена.


И напоследок о ресурсе замены

Что касается ресурса замены, то качественная запчасть должна прослужить примерно 51-55 тысяч километров.После этого вам снова придется делать его замену. Но при этом не забывайте, что на протяжении всего жизненного цикла необходимо тщательно следить за целостностью ремня и в случае малейшего дефекта немедленно заменять изношенную деталь на новую. Помните, что пренебрежение этим правилом может привести к самым непредсказуемым последствиям, вплоть до покупки нового двигателя.

Как выставлять метки ГРМ на ВАЗ-2109 и как часто менять ремень?

О том, как ставить метки ГРМ на ВАЗ-2109, нужно знать всем пользователям этого автомобиля.К сожалению, несмотря на высокое качество ремней, они довольно часто рвутся. И не у всех девяток поломка безболезненная, на некоторых двигателях гнутые клапана. Внимательно изучите весь процесс замены ремня, чтобы в случае поломки отремонтировать самостоятельно. К сожалению, ремень ГРМ не просит разрешения на разрыв. И только своевременная замена на качественный ремень, а также установка всех марок поможет избежать внепланового ремонта.

Когда нужно менять ремень ГРМ?


Если обращаться к мануалу, то там период 60 тыс. Км.Но это только в случае новой «девятки». ВАЗ этой модели давно снят с производства, поэтому вам будет лучше, если вы снизите периодичность замены до 40-45 тысяч километров. Дело в том, что все механизмы двигателя постепенно изнашиваются, приходят в негодность, что влияет на правильное функционирование систем.

Ремень ГРМ - это элемент, который отвечает за то, чтобы коленчатый вал и распредвалы работали как можно более синхронно. Вместе с ремнем необходимо заменить ролик.Также следует осмотреть насос. У нее ресурс 90 тысяч километров. Поэтому менять его нужно вместе с каждым вторым ремнем, а как выставить метки ГРМ на ВАЗ-2109 при ремонте будет рассказано ниже. Таким образом, вы обеспечите плановый ремонт всех узлов, входящих в состав привода. Внеплановая замена ремня проводится только в случае поломки или заклинивания насоса, ролика.



Подготовка к замене ремня


Перед заменой необходимо сделать несколько вещей.Требуется частичная разборка. Сначала снимаем ремень генератора. Сделать это просто, достаточно ослабить верхнюю гайку на кронштейне. После этого генератор движется в сторону ДВС, натяжение ремня уменьшается, его легко снимать. Перед установкой меток ГРМ на ВАЗ-2109 потребуется снять защитный кожух с пластика. Крепится к агрегату с помощью трех болтов.

Теперь ослабьте колесные болты и поднимите правую часть домкрата. Не забываем, что под левое заднее колесо нужно поставить два упора.Для верности можно даже ручной тормоз выжать. Если есть защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих - откручивание болта крепления шкива. На карбюраторных автомобилях его легко не прокрутить. На инжекторных придется крепкой отверткой упереться в зубцы венца маховика, чтобы метки совмещения ремня ГРМ совпали.

Снятие ремня, установка нового




Теперь, когда шкив привода генератора был снят и доступ к ремню ГРМ открыт, можно приступать к его демонтажу.Ничего сложного в этом действии нет, ключом на 17 откручиваем гайку крепления ролика. Когда он расшатывается, натяжение ремня уменьшается. Снимается легко - сначала с распредвала, потом со шкива коленвала. Здесь начинается самое интересное - установка меток ГРМ ВАЗ. Однако, если валы не вращать, можно просто установить новый ремень. Но проверить все равно нужно.

Посмотрите на шкив распределительного вала. Имеет выемку ближе к внешнему диаметру.Это отметка, которую следует совместить с полосой, которая прикручивается к блоку двигателя из салона. Поверните распределительный вал по часовой стрелке, пока эти выемки не совместятся. Теперь посмотрите на шкив коленвала, вполне возможно, что достаточно будет совместить только отметки на нем, ведь это «девятка». ВАЗ предусматривал установку просверленной выемки, которая совмещена с отметкой на колодке. Но лучше, если коленвал будет установлен по меткам на маховике - нужно смотреть через окошко, расположенное в картере сцепления.Совместив длинную метку на маховике с прорезью в пластине, вы обеспечите максимальную синхронизацию вала.

Выводы


Достаточно небольшого экскурса, чтобы научиться ставить метки ГРМ на ВАЗ-2109. В этом нет ничего сложного, если есть хотя бы пара ключей, домкрат и хорошее зрение. Однако будет намного удобнее, если у вас под рукой будет фонарик и ключ для натяжного ролика. Но если последней нет, то можно использовать два болта и отвертку.Вся сборка заключается в установке нового ремня, натяжении ремня так, чтобы в самой длинной свободной плоскости его максимальное вращение было не более 90 градусов вокруг его оси.

Как выставить метку ГРМ на ВАЗ-2109 и как часто менять ремень?

О том, как выставлять метки ГРМ на ВАЗ-2109, нужно знать всем пользователям этого автомобиля. К сожалению, несмотря на высокое качество ремней, они довольно часто рвутся. И вовсе не девятки поломка происходит безболезненно, на некоторых двигателях гнутся клапана.Внимательно изучите весь процесс замены ремня, в случае поломки ремонтируйте самостоятельно. К сожалению, ремень ГРМ не просит разрешения на разрыв. И только своевременная замена качественного ремня, а также установка всех наклеек поможет избежать внепланового ремонта.

Когда нужно менять ремень ГРМ?

Если обращаться к мануалу, то там ограничение по времени 60 тыс. Км. Но это только в случае новой «девятки». ВАЗ этой модели давно снят с производства, поэтому вам будет лучше, если вы снизите периодичность замены до 40-45 тысяч километров.Дело в том, что все механизмы двигателя постепенно изнашиваются, приходят в негодность, что влияет на правильное функционирование систем.

Ремень ГРМ - это тот элемент, который отвечает за то, чтобы коленчатый вал и распредвал работали максимально синхронно. Одновременно с ремнем производится замена ролика. Также следует осмотреть насос. Имеет ресурс 90 тысяч километров. Поэтому он должен меняться с каждым вторым ремнем, а как обнажить метку ГРМ на ВАЗ-2109 при ремонте, будет рассказано ниже.Таким образом, вы обеспечите плановое обслуживание всех узлов, входящих в конструкцию привода. Незапланированная замена ремня производится только в случае его поломки или заклинивания насоса, ролика.

Подготовка к замене ремня

Перед заменой необходимо выполнить несколько действий. Требуется частичная разборка. Сначала снимаем ремень генератора. Для этого достаточно ослабить верхнюю гайку на кронштейне. После этого генератор движется в сторону ДВС, натяжение ремня снижается, его можно легко снять.Перед тем, как поставить метку ГРМ на ВАЗ-2109, нужно снять защитный кожух с пластика. Крепится к блоку тремя болтами.

Теперь ослабьте колесные болты и поднимите правую часть домкрата. Не забываем, что под левое заднее колесо нужно поставить два упора. Если честно, можно даже ручник выжать. Если есть защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих - закрутка болта шкива. На карбюраторных автомобилях его легко уберечь от прокрутки.На форсунке будет крепкая отвертка для упора в зубцы венца маховика так, чтобы метки ГРМ совпадали.

Снятие ремня, установка нового

Теперь, когда шкив привода генератора снят, и доступ к ремню ГРМ открыт, можно приступать к его демонтажу. Сложного в этом действии нет ничего, ключом на 17 закручиваем гайку, которая крепится к ролику. Когда он ослабнет, натяжение ремня уменьшится. Снимается легко - сначала с распредвала, потом с шкива кривошипа.Здесь начинается самое интересное - установка меток времени VRM. Однако, если валы не провернуть, можно просто установить новый ремень. Но проверить все равно нужно.

Посмотрите на шкив распределительного вала. Имеет проточку ближе к внешнему диаметру. Это отметка, которую необходимо совместить с планкой, которая прикручена к блоку двигателя со стороны пассажира. Поверните распределительный вал по часовой стрелке, пока не совместите эти разрезы. А теперь посмотрите на шкив коленчатого вала, не исключено, что на нем хватит только совместить метки, ведь это «девятка».ВАЗ предусмотрел для установки просверленное углубление, совмещенное с табличкой на блоке. Но лучше, если коленвал будет установлен по отметкам на маховике - смотреть нужно через окно, расположенное в картере сцепления. Совместив длинную метку на маховике с прорезью в пластине, вы обеспечите максимальную синхронизацию валов.

выводы

Достаточно небольшого экскурса, чтобы узнать, как выглядит метка ГРМ на ВАЗ-2109. В этом нет ничего сложного, если есть хоть пара ключей, домкрат и хорошее зрение.Однако будет намного удобнее, если у вас будет фонарик и ключ для натяжного ролика. Но если никого нет, можно использовать два болта и отвертку. Вся сборка состоит в том, что устанавливается новый ремень, ремень растягивается так, что в самой длинной свободной плоскости его максимальное вращение составляет не более 90 градусов вокруг своей оси.

2009 Запасная цепь привода ГРМ для комплектов привода ГРМ 2104 и 2109.

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что мы собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • прочая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie - это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к данному веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Кто может заменить мою цепь привода ГРМ в Bel Air, MD

Сегодня в среднем автомобили находятся на дорогах 12,5 лет. В результате автомобили, которыми мы владеем сегодня, преодолевают сотни тысяч миль. При таком пробеге детали обязательно изнашиваются. Такие детали, как ремень ГРМ или цепь ГРМ.

Все мы знаем, что ремень ГРМ в двигателе автомобиля необходимо заменять через рекомендуемые интервалы обслуживания (обычно 65 000-80 000 миль), но как насчет цепи привода ГРМ? В чем разница между ремнем ГРМ и цепью?

Отличие в том, что ремень ГРМ - это зубчатый ремень из качественной резины; он проходит за пределами двигателя, покрыт защитной бухтой, а цепь привода ГРМ сделана из металла и выглядит как большая велосипедная цепь.Цепь ГРМ проходит внутри двигателя, так как она нуждается в смазке моторным маслом. Ремень ГРМ обычно необходимо заменять между 40000 и 100000 км пробега в зависимости от автомобиля. Стоимость замены цепи привода ГРМ колеблется от пары сотен долларов до примерно 1500 долларов. Замена экзотических и европейских автомобилей, таких как Audi A4, может стоить несколько тысяч долларов.

Хотя ремень ГРМ может порваться, цепи ГРМ ломаются нечасто. Однако они растягиваются, и это действительно может повлиять на способность механика правильно рассчитать время двигателя.Однажды у меня действительно оборвалась цепь привода ГРМ, хотя

В некоторых транспортных средствах и грузовиках большой грузоподъемности цепь привода ГРМ не требует замены, если с ней нет проблем.

Что может вызвать преждевременный износ цепи привода ГРМ?

Проблемы с цепью привода ГРМ не редкость, особенно в автомобилях с большим пробегом. Цепь привода ГРМ смазывается моторным маслом. Отсутствие замены масла, низкий уровень масла или плохое качество масла могут привести к более быстрому износу цепи привода ГРМ. Цепь газораспределительного механизма удерживается под надлежащим натяжением с помощью натяжителя цепи, который либо работает с помощью подпружиненного механизма, либо работает в зависимости от давления масла.Направляющие цепи и глушители используются для предотвращения вибрации цепи привода ГРМ. Все эти компоненты тоже изнашиваются.

Как узнать, изношена ли цепь привода ГРМ?

Самый большой признак проблем с цепью ГРМ - это если вы заметили, что ваш двигатель вял, потребляет мало мощности или у него проблемы с запуском, даже если стартер переворачивает двигатель.

Изношенная цепь привода ГРМ растягивается, что замедляет зажигание и установку фаз газораспределения, однако установить синхронизацию сложно, поскольку она неустойчива.Коленчатый и кулачковый вал как бы подпрыгивают, поскольку натяжение смещается под нагрузкой. Изношенная цепь привода ГРМ, направляющие или натяжитель цепи также могут вызывать различные шумы, исходящие от области крышки цепи привода ГРМ двигателя. Шумы цепи привода ГРМ могут варьироваться от дребезжания до жужжания, нытья или жужжания. Если цепь ГРМ изношена, обычно ее заменяют в комплекте с новым натяжителем, направляющими и другими частями механизма цепного привода. Многие автомобили имеют две или даже три цепи в моторах, и часто ваша автомастерская может порекомендовать заменить все цепи сразу.

Во избежание проблем с цепью привода ГРМ в будущем необходимо менять моторное масло через рекомендуемые интервалы. Также поможет использование моторных масел и масляных фильтров высшего качества. Поддержание надлежащего уровня масла обеспечит постоянную смазку цепи привода ГРМ. В исправном двигателе цепь ГРМ может прослужить до 300 000 миль и даже дольше.

Чтобы заменить вашу цепь привода ГРМ надежным механиком в Bel Air MD, позвоните в Ward automotive в Edgewood / Bel Air MD.

Как заменить ремень привода ГРМ

Ремень ГРМ представляет собой резиновый ремень, который синхронизирует ваш распределительный вал и коленчатый вал, так что фазы газораспределения всегда правильные.Если у вас отключены фазы газораспределения, ваш двигатель не будет работать должным образом. На самом деле он может вообще не работать. Ремень ГРМ также регулирует гидроусилитель руля и водяной насос.

Если ваша машина не заводится, и вы подозреваете, что это ремень ГРМ, первое, что вы можете сделать, это проверить ремень. Если вы заметили проблему с ремнем ГРМ, возможно, вам придется заменить его полностью.

Часть 1 из 3: Подготовка к работе с ремнем ГРМ

Получив ключи от автомобиля, вы можете приступить к настройке и подготовке к работе с ремнем ГРМ.

Шаг 1. Настройте рабочую область . Сначала установите палатку EZ UP 10x10, если она вам нужна. Затем установите удлинитель, чтобы можно было заправить воздушный компрессор.

Затем выложите все свои инструменты и оборудование, включая следующие материалы.

Необходимые материалы

Шаг 2: Раскладываем новые детали . Начните выкладывать новые запасные части и убедитесь, что все в порядке.

Шаг 3. Поднимите автомобиль с помощью домкрата . При установке ремня ГРМ, особенно на переднеприводном автомобиле, всегда ставьте автомобиль на домкрат и на приличной высоте. Вам нужно будет часто проходить между днищем и верхом транспортного средства, так что у вас будет много места для работы.

Шаг 4: Разложите брезент и поддон . Когда автомобиль встанет на домкрат, положите брезент, чтобы уловить охлаждающую жидкость, которую вы можете пропустить при поломке водяного насоса.

Положите сливной поддон на землю под радиатором и ослабьте сливную пробку в нижней части радиатора. На большинстве новых автомобилей они сделаны из пластика, поэтому будьте осторожны и постарайтесь не сломать и не повредить каким-либо образом.

Шаг 5: Дайте охлаждающей жидкости стечь . Когда сливная пробка ослабнет и начнет стекать в сливной поддон, откройте крышку радиатора, чтобы позволить воздуху выйти и стечь быстрее.

Шаг 6: Снимите кожух двигателя .Снимаем кожух двигателя и заводим груду старых деталей. Старайтесь хранить старые детали в том порядке, в котором вы их снимали, так как это значительно упростит сборку вещей.

Шаг 7: Снимите переднее пассажирское колесо . Затем снимите переднее колесо пассажира и отложите его в сторону.

В то время как у большинства автомобилей есть пластиковая крышка за рулем, которую также необходимо снимать, на вашем автомобиле ее может не быть.

Шаг 8: Снимите змеевик .Используйте здоровенный отбойный молоток или трещотку, чтобы получить некоторое усилие, и отодвиньте натяжитель от ремня. Снимите змеиный ремень.

Ослабьте 2 болта, которыми насос гидроусилителя рулевого управления крепится к блоку. Этот шаг на самом деле не является необходимым - технически вы можете обойти его, но этот шаг значительно упрощает работу с вашим автомобилем.

Шаг 9: Снимите жидкость рулевого управления с гидроусилителем. Используйте эвакуатор для удаления жидкости рулевого управления с гидроусилителем из бачка. Затем с помощью двух шланговых зажимов пережмите возвратный шланг рулевого управления с гидроусилителем и предотвратите попадание воздуха в насос рулевого управления с гидроусилителем.

Шаг 10: Снимите возвратный шланг с резервуара . Полностью ослабьте болты насоса гидроусилителя рулевого управления и снимите возвратный шланг с бачка. Отложите весь насос и возвратный шланг с помощью хомутов.

  • Совет : Так как в шланге все еще будет немного жидкости, во избежание беспорядка положите под резервуар несколько тряпок, когда вы отсоединяете шланг.

Часть 2 из 3: Снимаем старый ремень ГРМ

Шаг 1: Снимите натяжитель змеевидного ремня .Прежде чем вы сможете приступить к снятию крышек ГРМ, вам нужно будет снять натяжитель змеевикового ремня, так как он заблокирует несколько болтов крышки ГРМ.

Открутите 2 болта крепления; главный большой болт, который проходит через один из шкивов, и направляющий болт для части натяжителя в сборе. Снимите натяжитель.

Шаг 2: Снимите крышки привода ГРМ . Как только натяжитель убран с дороги, снимите 10 болтов, удерживающих 2 верхних крышки привода ГРМ, и снимите крышки, обращая внимание на любые части жгута проводов, которые могут быть прикреплены к крышкам привода ГРМ.

Шаг 3. Ослабьте болты крепления кронштейна подвески двигателя . Подкатите домкрат под автомобиль, поместите кусок дерева в точку подъема и немного приподнимите масляный поддон двигателя.

Поддерживая двигатель, снимите подушку двигателя и ослабьте болты крепления кронштейна подвески двигателя.

Шаг 4: Найдите верхнюю мертвую точку или TDC . Используйте массивную трещотку с двумя удлинителями, чтобы провернуть мотор вручную. Всегда проверяйте, чтобы двигатель вращался в том же направлении, в котором он вращается.

Шаг 5: Снимите шкив коленчатого вала . После того, как вы перевернули двигатель вручную до совмещения трех меток (одна на каждой звездочке распределительного вала, а другая на нижней крышке привода ГРМ / шкиве коленчатого вала), снимите шкив коленчатого вала.

  • Совет : Если у вашего автомобиля очень тугие болты кривошипа, используйте ударный пистолет, чтобы ослабить их. Пневматический пистолет с приводом при давлении 170 фунтов на квадратный дюйм ослабит его, как если бы это была накидная гайка.

Шаг 6: Снимите остальную часть крышки привода ГРМ .Снимите последнюю часть крышки привода ГРМ, открутив 8 болтов, которые ее удерживают. После удаления он дает вам доступ к компонентам синхронизации.

Шаг 7: Надеть болт крепления коленчатого вала . Прежде чем делать что-либо еще, снимите металлическую направляющую с передней части коленчатого вала - она ​​должна просто соскользнуть. Затем возьмите болт коленчатого вала и вверните его до упора в коленчатый вал, чтобы при необходимости можно было провернуть двигатель.

Шаг 8: Проверьте совмещение меток синхронизации .Если ослабление болта кривошипа вообще сместило ваши метки ГРМ, убедитесь, что вы исправили их сейчас, прежде чем снимать ремень, поскольку они должны быть точно выровнены друг с другом. Теперь, когда шкив кривошипа и нижняя крышка привода ГРМ сняты, метка для кривошипа находится на звездочке кривошипа ремня газораспределительного механизма и совпадает со стрелкой на блоке. Эта метка должна быть точно совмещена с меткой на каждой звездочке распределительного вала.

  • Совет : Используйте ручку для рисования и сделайте отметки более заметными.На поясе нарисуйте прямую линию, чтобы было видно, что он идеально выровнен.

Шаг 9: Добавьте болт на ролик натяжителя ремня газораспределительного механизма . На роликовом натяжителе ремня газораспределительного механизма есть отверстие для болта, в которое можно ввинтить болт диаметром 6 мм (длиной не менее 60 мм). Добавьте болт, и он будет прижиматься к роликовому натяжителю, чтобы удерживать свое положение. Это облегчит вытаскивание булавки позже.

Шаг 10: Снимите ремень привода ГРМ .После того, как вы убедились, что все три метки совпадают, пора снимать ремень ГРМ. Для этого попробуйте медленно снять направляющий шкив, так как он удерживается одним сквозным болтом.

После снятия ремня обойдите и снимите ремень с каждой звездочки / шкива. Затем снимите два болта, удерживающих гидравлический натяжитель, и единственный болт, удерживающий роликовый натяжитель.

Шаг 11: Опустите домкрат . Медленно опустите домкрат и отодвиньте его в сторону.Подставьте большой поддон под переднюю часть мотора.

Шаг 12: Снимите водяной насос . Водяной насос держится на 5 болтах. Выкрутите все болты, кроме одного - ослабьте последний наполовину, а затем просто постучите резиновым молотком или ломом по шкиву водяного насоса, пока он не отделится от блока и охлаждающая жидкость не начнет стекать в поддон.

Шаг 13: Очистите поверхности . После того, как блок полностью осушен, используйте эвакуатор для откачки охлаждающей жидкости, которая видна в отверстиях для воды на блоке.

Возьмите баллончик с очистителем тормозов и распылите на всю переднюю часть двигателя, чтобы удалить всю охлаждающую жидкость и удалить остатки масла. Убедитесь, что вы действительно хорошо очистили звездочки и сопрягаемую поверхность водяного насоса. Кроме того, очистите сопрягаемую поверхность от любого старого материала уплотнительного кольца или любых видимых следов коррозии охлаждающей жидкости.

Часть 3 из 3: Установите новый ремень ГРМ

Шаг 1: Установите новый водяной насос . Как только все будет подготовлено и очищено, вы можете установить новый водяной насос.

  • Совет : возьмите уплотнительное кольцо и нанесите на него немного смазки для уплотнительных колец, прежде чем вставлять его в канавку водяного насоса, чтобы оно создавало хорошее уплотнение на блоке.

Установите новый водяной насос на установочные штифты. Начните затягивать 5 болтов в равномерной последовательности, а затем затяните с усилием 100 фунтов. Обойдите их дважды, чтобы убедиться, что все они затянуты правильно.

Шаг 2: Установите гидравлический натяжитель, роликовый натяжитель и натяжной ролик .Нанесите каплю красного фиксатора резьбы на все болты этих деталей.

Затяните болты гидравлического натяжителя с усилием 100 фунтов, а роликового натяжителя с усилием 35 фут-фунтов. Пока не поставите новый ремень ГРМ, закручивать натяжное колесо не нужно.

Шаг 3. Установите новый ремень привода ГРМ . Начните с коленчатой ​​звездочки и продолжайте движение против часовой стрелки, удерживая новый ремень ГРМ натянутым на ходу. Убедитесь, что ремень правильно сидит на зубцах звездочек распределительного и коленчатого валов.Убедитесь, что отметки на ремне совпадают с отметками на звездочках.

После натяжения ремня между натяжителем и звездочкой кривошипа должна быть небольшая слабина. После того, как вы вытащите штифт из гидравлического натяжителя, он примет это провисание, и ремень останется натянутым по всему периметру.

После того, как вы вытащили штифт гидравлического натяжителя, удалите болт, который вы установили ранее. Теперь вручную поверните двигатель по часовой стрелке 6 раз и убедитесь, что все ваши отметки совпадают.Пока они выстроены в линию, вы можете начать переустановку остальных компонентов в обратном порядке.

Шаг 4: Установите вакуумный фильтр охлаждающей жидкости . Для этого вам понадобится специальный инструмент и фитинги для адаптера радиатора. Сначала затяните сливную пробку радиатора, которую вы открутили ранее. Затем установите переходник на верхнюю часть радиатора.

Установив фитинг, установите наш инструмент и протяните сливной шланг в решетку, а наш наливной шланг - в чистое ведро.

  • Совет : Прижмите наливной шланг длинной отверткой, чтобы убедиться, что он остается на дне ведра.

Шаг 5: Добавьте охлаждающую жидкость . Налейте в ведро 2 галлона синей охлаждающей жидкости 50/50. Подсоедините воздушный шланг, поверните клапан и дайте ему пропылесосить систему охлаждения. Поднимите давление примерно до 25-26 гт, чтобы оно удерживало вакуум при закрытии клапана. Это скажет вам, что в системе нет утечек. Пока он удерживает давление, вы можете повернуть другой клапан, чтобы охлаждающая жидкость поступала в систему.

Пока система заполняется, вы начинаете собирать детали в порядке, обратном их снятию.

  • Примечание : Не забудьте надеть кронштейн подвески двигателя и металлическую направляющую перед установкой нижней крышки привода ГРМ.

Установите шкив кривошипа и затяните с усилием 180 фунт-футов.

Шаг 6: Проверьте автомобиль . Как только все снова будет собрано, вы можете заводить автомобиль. Сядьте в машину и включите обогреватель и вентилятор на полную мощность.Пока автомобиль работает ровно, обогреватель работает, а датчик температуры находится ниже или ниже центральной линии датчика, все в порядке.

Перед тест-драйвом дайте машине прогреться на холостом ходу до рабочей температуры. Это дает вам возможность очистить все ваши инструменты и старые детали. К тому времени, когда вы прибудете, автомобиль будет готов к тестовой поездке.

Если вы хотите, чтобы профессиональный техник, например, из YourMechanic, заменил вам ремень ГРМ, один из наших механиков будет рад поработать на вашем автомобиле у вас дома или в офисе.

Как заменить ремень ГРМ на ВАЗ-2109?

Ремень ГРМ (газораспределительный механизм) - устройство, обеспечивающее работу двигателя. Без него не может работать ни один современный двигатель. По своей конструкции эта деталь представляет собой замкнутый резиновый ремень, на поверхности которого вырезаны мелкие зубцы или другие неровности, обеспечивающие синхронную работу всех валов двигателя, включая коленчатый и распределительный валы.

Но рано или поздно эта часть стирается, растягивается, рвется и просто выходит из строя. Единственный выход из этой ситуации - покупка новой детали.В этой статье мы узнаем, как установить ремень ГРМ ВАЗ-2109.

Какие инструменты для этого нужны?

Для замены запчастей на новую вам понадобится новый натяжной ролик, ремень и, конечно же, набор автомобильного инструмента (в этом случае нам понадобятся ключи).

Как заменить ремень ГРМ на ВАЗ-2109? Пошаговый процесс

Сначала нам нужно удалить старую деталь, прежде чем устанавливать новую. Для этого снимите кожух ремня, применив ключ на 10.Затем, используя ключ на 13, ослабьте натяжение. Далее нужно поставить машину на ровную площадку и домкратом приподнять переднюю часть машины. Лучше всего сосредоточиться на правом колесе. Важно, чтобы автомобиль всегда стоял на ручном тормозе.

После того, как мы подняли машину, с помощью баллонника и труб вынимаем шкив коленчатого вала. Затем переходим к ослаблению натяжного ролика. Никакая замена ремня ГРМ ВАЗ-2109 не обходится без этой процедуры, так как после этого нам дается возможность снять ремень (в рабочем состоянии он всегда находится в натянутом положении).Для этого нужно открутить гайку натяжного ролика ключом на 17. Здесь необходимо учесть один нюанс - вместе с установкой нового ремня необходимо произвести замену ролика.

Установка новой детали

Итак, со старым ремнем мы попрощались, теперь перед нами стоит новая задача - установка и растяжка запчасти. Что касается затяжки болтов, то все нужно делать так же, как при снятии старой детали, только наоборот.С растяжкой могут возникнуть небольшие трудности. Замена ремня ГРМ ВАЗ-2109 на новый всегда сопровождается вращением натяжного ролика. Главное, что нужно учесть, это то, что у ВАЗ «девятка» все эти детали закручены против часовой стрелки и больше ничего. Далее необходимо закрепить ремень отверткой и несколькими болтами. Все, на данном этапе замена ремня ГРМ ВАЗ-2109 на новый завершена.

И напоследок о ресурсе замены

Что касается ресурса замены, то качественная запчасть должна прослужить порядка 51-55 тысяч километров пробега.После этого вам придется снова его заменить. Но при этом не забывайте, что на протяжении всего срока службы изделия необходимо внимательно следить за целостностью ремня и в случае малейшего дефекта немедленно заменять изношенную деталь на новую. Помните, что пренебрежение этим правилом может привести к самым непредсказуемым последствиям, вплоть до покупки нового двигателя.

.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
