РазноеЗамена сайлентблоков ваз 2112: Замена сайлентблоков ВАЗ-2112 своими руками: фото и видео

Замена сайлентблоков ваз 2112: Замена сайлентблоков ВАЗ-2112 своими руками: фото и видео

Содержание

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками, рекомендации специалистов

Содержание:

  1. Когда требуется замена
  2. Замена сайлентблоков передних рычагов

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Если вовремя не выполнить замену передних сайлентблоков на ВАЗ 2110, крепежи и соединительные элементы разрушатся, появится люфт, изменятся углы расстановки колес.

Ничего хорошего это за собой не влечет.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

  • Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
  • В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
  • На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты.

Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Запрессовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ запрессовки

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

 Загрузка …

Замена сайлентблоков задней балки на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115 — сайлентблок задней балки, замена сайленблока ВАЗ | Школа авторемонта

Сен 26, 2016 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin





Сайлентблоки задней балки на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115

необходимо заменить, если: появился характерный стук или скрип резины в задней части автомобиля, во время движения (особенно при прохождении поворотов) автомобиль потерял устойчивость задней оси, неравномерный износ задних колес, также может свидетельствовать о неисправности сайлентблока. Как поменять сайлентблоки задней балки? Какой инструмент для этого может понадобиться? Ответы на эти вопросы Вы найдете в этой статье.

Но начнем, пожалуй, с выбора самих сайлентблоков. Для автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 необходимо покупать сайлентблоки с каталожным номером – 2108-2914054, а для автомобилей ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-21152110–2914054. Они отличаются друг от друга наружным диаметром (разницу можно увидеть на фотографии 1а). И если Вы попытаетесь установить задние сайлентблоки от «Десятки» на балку ВАЗ-2109 (или наоборот), то Вас будет ждать неприятный сюрприз. Так, что стараемся ничего не путать.

Теперь про инструмент. Кроме стандартного набора инструмента, такого как – пара накидных ключей на «19», молотка и двух домктаров, Вам понадобятся еще: деревянный брусок и приспособление для запрессовки сайлентблоков. Это приспособление можно как купить, так и собрать самому. Если вариант «купить» Вам по каким-либо причинам не подходит, то тогда смотрим фотографию номер 1 и запоминаем размеры основных деталей: болт диаметром 12мм и длинной 170мм, кольцо-обойма диаметром 50мм и высотой 40мм. Все остальные детали приспособления подобрать будет несложно.

Пошаговое описание замены сайлентблоков задней балки на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115

:

  1. Работу по замене сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике.
  2. При помощи ключей на «19» откручиваем гайки с обоих болтов крепления задней балки к кронштейну (с левой стороны снимаем фиксирующую скобу и отсоединяем от балки тягу регулятора давления задних тормозов) фото 2.
  3. Вытаскиваем болт и немного приподымаем автомобиль домкратом, отводим вниз проушину балки. И между кузовом и балкой вставляем деревянный брусок (фото 3).
  4. Далее, при помощи молотка и выколотки выбиваем сайлентблок (фото 4).
  5. Перед тем, как установить новый сайлентблок, проушину балки и сам сайлентблок необходимо смазать мыльным раствором. После чего, используя приспособление, показанное на фото 1, запрессовываем сайлентблок (смотрим фото 5).
  6. Убираем деревянный брусок, вторым домкратом приподнимаем проушину балки в кронштейн и вставляем болт (фото 6).

Все! Самое «страшное» позади. Затягиваем болты крепления балки к кузовному кронштейну на, полностью опущенном на землю, автомобиле.















При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена задних тормозных колодок на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119
  • Замена подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2115, ВАЗ-1119
  • Замена главного тормозного цилиндра и вакуумного усилителя на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Ваз 2110 замена сайлентблоков передних рычагов


Лада 2110 баклажан › Бортжурнал › Замена сайлентблока нижнего рычага передней подвески ВАЗ 2110

Недавно застучало что-то в передней подвеске справой стороны…Залез под машину, постучал…рычаг болтается — ага! Дело к замене. Но как? Тисков нет! Вот нашел в и-нете один способ, которыйм я и воспользовался с успехом))) (Бывалые водилы — соседи по гаражу со скепсисом на меня глядели, отправляли в мастерскую или

Вот оно НОУ-ХАУ! Болт с гайкой и шайбами + резьба на 40

Старый сайлент выжигал с помощью походной газовой горелки — баллончик + насадка

Густо намылил, сначала затягивал без реьбы — на половину. А то конструкция играет и резьба на первых порах имела свойство соскальзывать с проушины рычага

В процессе…

Сайлент на половыну в гнезде. Ослабил хватку и перецепил уже с резьбой

Вуаля! Птичка в клетке!

с буртика немного снял фасочку, чтобы шла получше

не забудьте: затянуть болт только в положении стоя на колесах( так пишут в инструкциях)

рычаг в сборе покупать…Я их не послушался и вот он — результат!

Купил новый сайлентблок балаковский, затем болт М12 длиной 20 см, наборы шайб, длинную гайку и резьбу на 40 в ближайшем сантех магазине. Густо смазал мыльной эмульсией и…не думал, что будет так легко и быстро (минут 10 от силы это вместе с временем на вытирание рук и съемку на камеру!)! Смотрите фото.

Резьба — патрубок из трубы с резьбой Ду 40 мм или 1-1/2

Цена вопроса: 150 ₽ Пробег: 270 000 км

www.drive2.ru

Советы как поменять сайлентблоки на ваз 2110 передний и задний

Сайлентблоки являются важнейшей частью передней подвески автомобиля. Их состояние напрямую влияет на угол наклона колес и, как следствие, скорость износа ходовых частей машины. Поэтому менее опытные владельцы должны внимательно следить за этими деталями и производить своевременную замену в случае необходимости. Ремонт сайлентблока переднего рычага ВАЗ 2110 вполне возможно произвести самостоятельно. Некоторые особенности этого процесса будут описаны в статье. Однако если есть чувство неуверенности в собственных силах,  лучше обратиться на СТО.

Как определить необходимость замены

Сайлентблоки передних рычагов ВАЗ 2110 при малейших нарушениях в установке или определенной степени износа  достаточно отчетливо дают понять автовладельцу о возникшей проблеме. Самым первым и явным признаком будет считаться отчетливый звук ударов железа в передней части автомобиля, а также явное изменение в качестве управления машиной.

Однако столь отчетливому доказательству неисправности предшествуют менее заметные:

  • в процессе управления слышны звуки скрипа резины, причем чем громче, тем более запущена ситуация;
  • во время движения в районе колес присутствует четкое и равномерное постукивание, которое говорит о плохой фиксации сайлентблока и его постепенном разрушении из-за этого;
  • если стук становится отчетливым, лучше воспользоваться домкратом и рассмотреть сайлентблок внимательнее. Возможно, началось его разрушение, о чем подскажут возникшие на поверхности детали трещины. Если это так, необходимо приступить к замене как можно раньше.

Если время будет упущено, соединительные элементы разрушатся, что приведет к возникновению износа и зазоров между элементами, углы расстановки колес будут нарушены. Это скажется на функциональном состоянии автомобиля и лишь уменьшит срок его службы в несколько раз.

Замена сайлентблоков передней подвески на ВАЗ 2110

Неопытных автовладельцев мучают сомнения по поводу необходимости менять детали самостоятельно. Конечно, объяснить это можно отсутствием навыка. Однако как показывает опыт, проведенная на СТО работа не гарантирует качественного результата. К тому же это повлечет достаточно заметные финансовые затраты. Поэтому есть смысл попытаться произвести замену сайлентблоков на ВАЗ 2110 самостоятельно, пользуясь помощью многочисленных видеороликов и более опытных товарищей.

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками производится с помощью набора несложных инструментов. Но стоит помнить, что на передней балке два подобных элемента, последовательность смены которых немного отличается.

Замена верхнего сайлентблока

Для смены нужно выполнить следующие действия:

  1. Поднять автомобиль с помощью домкрата или подъемника. В первом случае возникает необходимость жесткой фиксации, поэтому нужно включить ручной тормоз и обеспечить неподвижность колес.
  2. Снять колесо, а также открутить и демонтировать опору. Скорее всего возникнут проблемы с беспрепятственным извлечением, поэтому для ускорения процесса можно не сильно ударить молотком по сошке, желательно через мягкую вставку или ткань.
  3. После этого можно беспрепятственно демонтировать верхний рычаг.
  4. На нем расположен болт, который необходимо раскрутить и извлечь.
  5. Далее производится демонтаж непосредственно сайлентблока. Произвести его можно при помощи молотка и зубила, с особой точностью и осторожностью, чтобы не повредить другие детали. В особо сложных случаях можно высверлить его с помощью дрели.
  6. Новый сайлентблок промазать герметиком и установить в гнездо. При этом можно использовать старый сайлентблок для создания мягкой прослойки, которая поможет сохранить целостность новой детали при установке.

Как становится понятно даже из описания процесса, замена передних сайлентблоков ВАЗ 2110 своими руками займет достаточно небольшое время и будет вполне осуществимой. В случае, отсутствия желания или технических возможностей, есть смысл обратиться на СТО. При ее выборе нужно быть уверенным в качестве проводимых работ, так как сайлентблок является одной из важнейших деталей, обеспечивающих качественное управление автомобилем и безопасность всех пассажиров и водителя.

vaz-2110.ru

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками, рекомендации специалистов

Содержание:

  1. Когда требуется замена
  2. Замена сайлентблоков передних рычагов

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Если вовремя не выполнить замену передних сайлентблоков на ВАЗ 2110, крепежи и соединительные элементы разрушатся, появится люфт, изменятся углы расстановки колес. Ничего хорошего это за собой не влечет.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

  • Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
  • В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
  • На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Заприсовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ заприсовки

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

 Загрузка …

luxvaz.ru

Замена сайлентблоков передних рычагов на ВАЗ 2110-ВАЗ 2112

Добро пожаловать!
Сайлентблоки передних рычагов – благодаря ним при езде подвеска у автомобиля как бы играет, вить они нужны лишь только для того чтобы колебания у автомобиля смягчить и сделать их менее выраженными, данные сайлентблоки в передней подвески соединяют между собой металлические рычаги и если сайлентблоки убрать, то можно считать что подвеска начнёт сильно скрипеть от трения скрепленных между собой рычагов и подвижности у элементов подвески уже не будет, тем самым большая нагрузка на неё при езде будет приходиться и езда станет очень некомфортной.

Примечание!
Чтобы произвести замену данных агрегатов, достаточно иметь в своём арсенале: Набор всевозможных ключей, в которые будут обязательно гаечные ключи входить и различного рода накидные головки с воротком к ним, кроме этого молоток пригодиться, зубило и по возможности чашечным универсальным съёмником запаситесь (Можно и без него, но всё же рекомендуем вам им воспользоваться) и ещё по возможности тисками или вместо них прессом каким ни будь, так как работу вы без них уже ни как не выполните!

Краткое содержание:

Где находятся сайлентблоки передних рычагов?
Прежде чем их искать сами рычаги в нижней части автомобиля разыщите, для наглядности на фото чуть ниже данные рычаги передней подвески автомобиля указаны красными стрелками, как вы видите кроме красных стрелок на фото ниже присутствует ещё и в добавок стрелки синего цвета, они же обозначают те места в которых находятся сами сайлентблоки, к сожалению на фото их не видно (Сайлентблоков имеем ввиду) так как они запрессованы (Засунуты можно сказать) во внутреннюю часть рычагов и поэтому чтобы снять из, вам оба рычага подвески тоже снять с автомобиля при этом придётся, о том как это сделать мы вам ещё объясним по мере прочтения этой статьи по замене.

Когда нужно менять сайлентблоки передних рычагов?
Вы уже поняли где они располагаются, поэтому первое что сделайте так это подлезьте под днище автомобиля и разыщите данные сайлентблоки, они состоят из резины (Могут и из полиуретана, но это не важно, кстати полиуретановые сайлентблоки гораздо лучше резиновых но и стоят тоже они довольно хорошо) и поэтому обратите своё внимание на эту резиновую часть (Или полиуретановую), на ней ни в коем случае не должно быть трещин, разрывов и другого рода деформаций, если у вас пока всё нормально то можете ездить дальше и производить эту проверку время от времени, но это всё визуальный осмотр но и симптомы того как автомобиль будет себя вести при деформации сайлентблоков тоже нужно учитывать, во-первых резина у колеса начнёт неравномерно изнашиваться (То есть с одного края резины уже пошёл корт, а другой край ещё нормальный к примеру), во-вторых различного рода стуки при езде у вас появятся в районё подвески и в трётьих, правда это уже не относиться к симптомам а скорее всего к проверки это отнесём, в общём когда залезете под днище автомобиля и начнёте осмотр сайлентблоков, по шатайте их ракой, пошатайте сами рычаги и обратите при этом своём внимание на сами сайлентблоки, люфта у них категорически быть не должно, они должны чётко сидеть на своём месте и не шевелиться.

Как заменить сайлентблоки передних рычагов на ВАЗ 2110-ВАЗ 2112?

Примечание!
Пример замены сайлентблоков будем показывать только лишь на одном рычаге, на другом втором рычаге сайлентблоки заменяются точно так же, поэтому смысла писать как заменить сайлентблоки и на том и на том рычаге просто нет, так что пример будет показан только на одном рычаге!

Снятие:
1) Перед началом операции сами рычаги снимите с автомобиля и установите их после чего в тиски, для того чтобы производить с ними все операции, более подробно о том как снять оба рычага с автомобиля, читайте в статье: «Замена передних рычагов на автомобиле».

2) Далее берите тонкое зубило и при этом установите рычаг в тиски, потому что так работать будет гораздо удобней, после установки зубилом и молотком с любой стороны (Без разницы) отогните края наружного кольца сайлентблока (Всего кольца два, на выбор отгибайте тот который больше понравиться вам) и после чего взяв зубило по больше, вставьте его в то место от куда вы отогнули кольцо и выпрессуйте (Если вам это слово не понятно, то просто его как снятие примите) тем самым одну из двух частей сайлентблока и точно таким же образом и вторую часть сайлентблока выньте, воспользовавшись при этом маленьким зубилом и большим.

Примечание!
Как только первый сайлентблок вы снимите, сразу примите для себя решения менять второй сайлентблок рычага или же нет, если решитесь (Если долго не менян он и есть следы деформации, то в таком случае замените его, да и тем более вы уже принялись за смену обоих сайлентблоков переднего рычага, поэтому чтобы больше не лезть в передние рычаги сразу и замените все сайлентблоки) менять, тогда вам понадобиться чашечный универсальный съёмник который можно приобрести в автомагазине, но и без него можно тоже обойтись, скорее всего вы второй вариант и выберете но всё равно они между собой похожи, в общём для осуществления второго варианта вам понадобиться во-первых запастись подходящего размера отрезком металлической трубы (Указан красной стрелкой отрезок), кроме этого одним болтом который крепит головку блока цилиндров (Купите в автомагазине этот болт) и к нему гайку ёще купите, ну и шайба (Указана синей стрелкой) нужна будет подходящего диаметра, для того чтобы сайлентблок выпрессовать, при помощи одного воротка и накидной головки удерживайте болт крепления от проворачивания, а другим воротком и накидной головкой в это время заворачивайте гайку, всё это делайте до тех пор, пока отрезок трубы сам не выпрессует сайлентблок из верхнего рычага подвески!

В случае если же сайлентблок у вас совсем уже устарел и деформировался весь, то даже и покупать съёмников никаких не надо, просто возьмите подходящего диаметра металлическую трубу (Указана красной стрелкой) и приложите её к сайлентблоку (Указан синей стрелкой), после чего ударяя по трубе молотком или же кувалдой (Только сам рычаг в этом случае не повредите) добейтесь того чтобы сайлентблок выпрессовался (Он так же может просто вылететь) из рычага передней подвески!

3) После того как оба сайлентблока из рычага вынуты, все места в которых они находились зачистите с помощью металлической щётки или же что то наподобие неё, от ржавчины и другого рода грязи, а иначе установка сайлентблоков обратно усложнится, для наглядности как нужно зачищать их окружное место где они установлены, смотрите на фото ниже:

Установка:
1. В начале установите первый сайлентблок который разделён на части (Если вы шли по инструкции, тогда вы его первый и снимали с рычага), для этого тиски понадобятся (Здесь уже ни как без них не обойтись, разве только если у вас вместо них пресс какой ни будь будет) и что то вроде металлической пластины, как вы видите на фото под цифрой 1 при помощи тех самых тисков и металлической пластины (Указана стрелкой) происходит запрессовывание (Это значит засовывание, если на более легкое слово его перевести) одной части сайлентблока на своё место, точно так же и вторая часть запрессовывается, а после завершения запрессовки, через оправку подходящего для этого диаметра окончательно осадите части сайлентблока чтобы они вошли до упора (см. фото 2), идём дальше и переходим к установке другого, более сложного сайлентблока, для его установки оденьте сперва сам сайлентблок на тот самый болт который идёт в комплекте при покупке чашечного универсального съёмника (Возможно так же вместо него болт крепления головки блока подойдёт), после чего обмажьте новый сайлентблок мылом чтобы он легче установился (см. фото 3) и заворачивать после этого гайку начните которая на другом конце болта у вас располагается (см. фото 4), во время заворачивания ко всему этому отвёрткой заправьте край сайлентблока в отверстие в рычаге (см. фото 5) и таким образом продолжайте гайку заворачивать, пока сайлентблок полностью не войдёт в своё отверстие в котором он в рычаге и находиться, кроме этого если он будет плохо входить, то хорошим стяжным хомутом его резиновую втулку по сильнее сожмите (см. фото 6, хомут указан стрелкой) и так же продолжайте заворачивать гайку до того, пока сайлентблок не войдёт полностью в отверстие в переднем рычаге.

Дополнительный видео-ролик:
Более подробно о том как снять передний рычаг с автомобиля, о том как его разобрать и выпрессовать все сайлентблоки и при этом заменить их на новые, данную информацию смотрите в интересном и поучительном ролике ниже, на примере автомобиля ВАЗ 2109, так к слову, подвеска у всех передне приводных автомобилей очень схожа между собой и передние рычаги автомобиля ВАЗ 2109 от автомобиля ВАЗ 2110 отличаться друг от друга не чем не будут.

Примечание!
Более же краткий способ замены сайлентблоков в переднем рычаге вы можете увидеть во втором ролике ниже, но только там нет подробных объяснений, но если вы понимаете автомобиль как свои пять пальцев то просмотрев ролик вы сразу же всё поймете как данные сайлентблоки заменяются на нём, ещё кой что, в этом ролике показаны слишком жёсткие методы установки новых сайлентблоков на наш взгляд, но всё же ремонтируете свой автомобиль вы сами и поэтому принимать решение только вам!

vaz-russia.com

Ремонт и Доработка» на DRIVE2

В данной записи речь пойдёт:
1) о замене сайлентблоков поперечины (шарниров передних растяжек) на полиуретановые;
2) полуудавшейся попытке увеличения кастора;
3) замене рулевых наконечников и шаровых.

Практически год назад поменял сайлентблоки нижних рычагов на полиуретановые, но так и не выложил это, но может тем и лучше, т. к. могу оставить свой отзыв относительно выбранных мною сайлентблоков фирмы «Vtulka», после их годовой эксплуатации.

Замене предшествовало неудовлетворительное состояние старых резиновых сайлентблоков, которые прошли 100 тыс. (за 10 лет).

Думаю процесс снятия рычагов с растяжками (саблями) всем знаком.

Запрессовка/выпрессовка проводилась с помощью тисков и подручных инструментов. Проблем особых не возникло.

При выпрессовке ромашек использовалось зубило и тиски. А при выпрессовке сайлетблоков рычагов, сначала необходимо обрезать бортик сайлетбока и выбить его, либо выпрессовать в тисках.



Перед запрессовкой необходимо тщательно зачистить посадочные места и смазать при запрессовке (я использовал WD-шку)

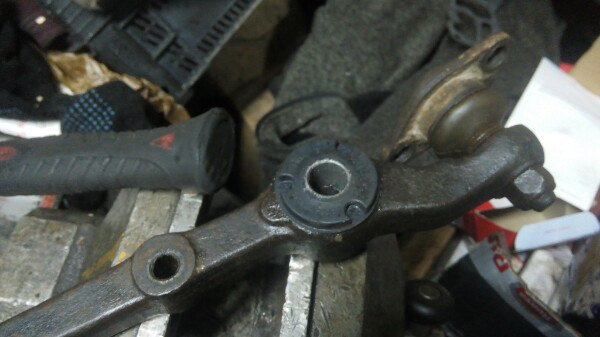

При запрессовке «ромашек» использовал тиски. Некоторые для этого используют сабли. Главное, чтобы при запрессовке ромашки встали ровно, без перекоса. По окончании необходимо просадить «ромашки» молотком.

При запрессовке сайлетблоков нижних рычагов использовал отвёртку, тиски и WD-шку. Некоторые писали, что в гаражных условиях, без подрезания наискось бортика сайлентбока с соответствующей стороны, его никак не загнать в рычаг. У меня обошлось без подрезания, несмотря на то, что сайлентблоки полиуретановые. Сначала необходимо вставить сайлентблок с рычагом в тиски с небольшим натягом, после чего заправлять постепенно бортик сайлетблока отвёрткой, постепенно затягивая тиски, но, при этом, не переусердствуйте с отвёрткой, а то покоцаете сайлентблок, что конечно не смертельно, но всё же может повлиять на срок его службы.







После установки и сход-развала сразу почувствовалась собранность подвески, отсутствие дребезга в подвеске при проезде неровностей.
Не думал, что будет такой эффект. И может это, конечно же, не из-за установки полиуретановых сайлентблоков, а скорей всего из-за того, что старые были прилично изношены и плохо справлялись со своей функцией. Так что, если ваши сайлентблоки нижних рычагов давненько не менялись или в неудовлетворительном состоянии, то замените их, пусть даже на обычные резиновые, а не на полиуретановые, я уверен, вы почувствуете эффект.

Также, как уже писал выше оставлю свой отзыв о сайлентблоках фирмы «Vtulka». Всё время, пока нахожусь на DRIVE2, не слышал отрицательных отзывов про данную фирму, чего не скажу про фирму «Точка опоры» о которой неоднократно видел БЖ с отрицательными отзывами. Также говорят, что неплохой Новосибирский полиуретан, но он будет пожёстче выбранного мной.
Так вот, сайлентблоки фирмы «Vtulka», показали себя довольно неплохо как зимой так и летом. Они немного жёстче обычных резиновых, но не такие жёсткие как красный полиуретан. Думаю, всем известно о всех плюсах полиуретана.
Конечно, некоторые скажут, что лучше, проще и дешевле ставить заводские резиновые сайлентблоки, но это уже мнение каждого, что ему ставить.

После того, как нынче, почти спустя год после установки снял рычаги, и осмотрел сайлентблоки, то не было обнаружено трещин и продавливаний сайлентблоков, что несомненно является плюсом.

А теперь расскажу непосредственно о том, зачем понадобилось на днях снимать рычаги.

Причина была в том, что после установки 16-х колёс при интенсивном торможении колесо задевало за порог и подкрылок.


Посмотрев распечатку последнего сход-развала, который показывал положительный кастор на обеих стойках в пол градуса, было решено его увеличить до полутора градусов. Также было решено заменить сайлентблоки передней поперечины (балки), т. е. шарниров передних растяжек, т. к. они также ещё ни разу не менялись ещё с завода, и наверняка сильно деформировались при торможении, вследствие чего колесо сильно уходило назад, в сторону порога.

Что касается замены сайлентблоков в поперечине, то это вообще не вызвало никаких проблем. Всё меняется очень просто и не снимая балки.

Сама выпрессовка/заперссовка двух сайлентблоков заняла 20-30 минут.
Для выпрессовки сначала подрезаем малый бортик сайлентблока (можно со всех сторон, можно две стороны, как удобно), после чего выбиваете молотком, либо снимаете съёмником. Я использовал съёмник, собранный из подручных средств.
Старые сайлентблоки были в плачевном состоянии, продавленные и с трещинами!

Далее зачищаете посадочное место, смазываете его и новый сайлентблок. Кстати, сайлентблоки взял всё той же, вышеуказанной фирмы «Vtulka». Запрессовывал съёмником. Главное не перепутайте, какой стороной запрессовывать сайлентблок.


Что касается кастора, то с одной стороны я убрал 3 регулировочные шайбы, что практически приравнивается к градусу, а с другой стороны проточил растяжку со стороны балки на длину равную 3 регулировочным шайбам, т. к. шайб там не было. Данные манипуляции должны были по моим подсчётам, исходя из прошлого сход-развала, сделать кастор на обеих стойках приблизительно в полтора градуса. Взял снятые мною шайбы (и как оказалось не зря) и поехал на сход-развал, т. к. 100% на глаз я не мог сделать идеально одинаковый кастор на обеих стойках.

Попутно заменил рулевые наконечники, которые начали постукивать, и шаровые, которые ещё не стучали, но уже были порядком изношены, что было выявлено при осмотре. Наконечники взял фирмы «АвтоВаз», а шаровые фирмы «ТРЭК». Стуки при проезде неровностей пропали.



Но позже, при сход-развале возникла проблема, кастор с той стороны где убрал шайбы как раз увеличился на градус, как я и предполагал и стал равен приблизительно 1.30, а с той стороны где проточил растяжку он остался таким же, т. е. 0.30 (хотя переднее колесо ушло немного вперёд в сторону бампера), вследствие чего пришлось вновь поставить 3 регулировочные шайбы туда, откуда я их вытащил, чтобы выровнять кастор на обеих стойках. В итоге опять получаем на обеих стойках кастор приблизительно 0.30 как и было.

Почему так получилось? Сначала думал, что может надо было точить растяжку со стороны нижнего рычага, а не сто стороны балки, но потом понял, что это в принципе не имеет значения, т. к. длина растяжки уменьшилась.
Оставался тот вариант, что с момента последнего сход-развала одна растяжка немного деформировалась. Я не припоминал ничего связанного с тем, чтобы я попадал в бордюр или большие ямы, с последствиями для подвески, т. к. езжу довольно аккуратно. Также осмотрел балку и шарниры на наличие трещин, но всё оказалось в норме. Но позже вспомнил, что как-то в сельской местности скользом цепанулся самим шарниром растяжки (не сильно, скользом), после чего, видимо, немного загнул его в сторону колеса (хотя визуально при осмотре ничего не заметил).

Получается, что после данного инцидента у меня на одном колесе кастор был где-то -30, а на другом 30!

Думал, конечно, что передние колёса будет также шоркать при торможении, т. к. кастор остался практически прежним, но проехав 200 км по трассе и 100 км по городу ни разу при торможении (даже интенсивном) не заметил прежнего шоркания передних колёс, что говорит об изношенности старых сайлентблоков и наличия положительного эффекта после установки новых.

Работа проделана не зря, но всё равно буду пытаться увеличить кастор до 1.30 градусов, перед следующим вмешательством в подвеску или сход-развалом, путём проточки растяжки (сабли), но уже со стороны рычага, если к этому времени не будут куплены треугольные рычаги.

Наверное не все осилили эту длинную запись до конца, но всё же, я думаю, что она будет полезна тем, кто столкнётся с подобной ситуацией.

Удачи на дорогах!

www.drive2.ru

Замена сайлентблоков на ваз 2110

ЗАМЕНА ПЕРЕДНИХ САЙЛЕНТБЛОКОВ ВАЗ 2110: ДЕЛАЕМ САМОСТОЯТЕЛЬНО

Передние сайлентблоки ваз 2110

Все знают, что именно с помощью сайлентблоков происходит влияние на углы расстановки колес автомобиля. Поэтому очень важно следить за тем, чтобы они всегда находились в исправном состоянии.

Замена передних сайлентблоков Ваз 2110 в некоторых случаях просто необходима. И стоит отметить, что замена передних сайлентблоков на ваз 2110 спокойно может быть проведена своими руками.

КАК ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ ПЕРЕДНИХ САЙЛЕНТБЛОКОВ

Ваз 2110 замена сайлентблоков передней подвески

Узнать, правильно ли они работают, нетрудно.

Для этого необходимо обратить внимание на то:

  1. Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на небольшие дистанции, скрип не должен наблюдаться. Это не значит, что скрип будет очень заметен – он может быть малослышимым;
  2. Нет ли на резине каких-то дефектов. Обычно, если сайлентблоки плохо работают, то на них появляются небольшие трещинки, разрывы.
  3. Не слышен ли какой-нибудь стук в передних колесах. Дело в том, что сайлентблоки начинают плохо скользить, поэтому со временем им становится все сложнее крутиться, поэтому они и начинают издавать звуки, похожие на стук.

Примечание: здесь нельзя действовать по принципу врачей: один «симптом» не может указывать на наличие «болезни». Напротив, если заметна хотя бы одна из вышеперечисленных проблем, то сайлентблоки нужно срочно менять.

Подготовка к их замене

Замена сайлентблоков на передней подвеске ваз 2110

Подавляющее большинство людей боятся проводить замену сайлентблоков дома. Хотя на самом деле это довольно простое занятие.

Но для начала нужно как следует подготовиться. Обязательно необходимо иметь съемник.

С его помощью можно будет не только снять сайлентблоки, но и вернуть их в исходное положение после проделывания всех маневров.

Что такое съемник? Это инструмент, состоящий из двух трубок и двух шайб.

Примечание: съемники бывают разными. Но при их выборе нужно обратить внимание, чтобы они подходили для сайлентблоков. Кстати, сделать съемник можно и в домашних условиях.

Как сделать съемник

Съемник для сайлентблоков

Наиболее подходящим вариантом съемника является трехлапчатый съемник.
Для его создания необходимо иметь такие материалы:

  1. Листовой металл толщиной 10 мм.
  2. Металлический кругляк, обладающий диаметром 30 мм.
  3. Винт.

Замена сайлентблоков передней подвески ваз 2110

Изготовить съемник можно без труда, если придерживаться инструкции:

  • Сделать рисунок лапок съемника. Их длина должна составлять примерно 20 см.
  • Нанести выкройку на листовой металл.
  • Вырезать лапки и обработать их наждаком.
  • В верхней части лапок нужно просверлить по 2 отверстия для болтов.
  • Дальше необходимо изготовить сердцевину, для которой и понадобится заготовленный металлический кругляк. Нужно просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Замена сайлентблоков передней подвески на ваз 2110

  • Последняя деталь – винт. В верхней части винта следует просверлить насквозь отверстия.
  • Осталось только собрать съемник. Для этого винт нужно просунуть в сердцевину, а к ней прикрепить лапки.

Замена сайлентблоков верхнего рычага

Замена сайлентблоков на передних рычагах ваз 2110

Их замена подразумевает следующие действия:

  • Поднять машину на домкрат и зафиксировать ее.
  • Снять переднее колесо.
  • Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге. Они должны находиться в неподвижном состоянии.

Замена сайлентблоков передних рычагов ваз 2110

  • Чтобы было легче снять верхний рычаг, необходимо выбить верхнюю опору. Для этого следует открутить гайку опоры.

Примечание: откручивается она довольно непросто, но без этого опора останется на месте.

  • Нужно вывернуть колесо, ударяя молотком по сошке. Только после этого опора выскочит.

Замена сайлентблоков передних рычагов на ваз 2110

  • Затем следует вывинтить болт рычага, расположенный сверху.

Примечание: он довольно длинный, поэтому его откручивание может занять много времени.

  • Этот болт нужно вытянуть, что позволит снять рычаг машины.
  • Можно начинать их замену.

Примечание: проблема может быть не только в сайлентблоках, но и в рычаге. Чтобы проверить, исправен ли он, нужно засунуть болт рычага на место и посмотреть, не большой ли осевой люфт.

Если он большой, то проблема с сайлентблоками может возникнуть повторно. Поэтому прежде чем вставлять новый, нужно отремонтировать рычаг.

Замена сайлентблоков на передней балке ваз 2110

  • Вынуть сайлентблоки можно с помощью молотка или зубила. На самом деле они выпадают практически после первого удара. Главное – не навредить автомобилю.
  • Теперь необходимо вставить новый сайлентблок туда, где находился старый. Нужно как следует запрессовать его, чтобы он не болтался. Запрессовать его можно легко: одна втулка по размерам подходит юбке сайлентблока, другая же – чуть больше. Вдавливая меньшей втулкой, он без труда пролазит в рычаг.

Замена сайлентблоков передней балки ваз 2110

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Заприсовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ заприсовки

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

Сайлентблоки ВАЗ 2110 (фото)

Опытные автовладельцы, конечно же знают, что именно сайлентблоки на ВАЗ 2110 влияют на углы расстановки колес. А для новичков автолюбителей это, может, и новость, зато подталкивающая к мысли, что за состоянием этих деталей нужно следить.

Комплект сайлентблоков и втулок. Артикул 17-21-004

Когда нужно менять?

Обычно о том, что сайлентблок вышел из строя, водитель наверняка догадается. Если нужна замена, об этом расскажет дискомфорт при езде. Ощущаются явственные «железные» удары, шумы именно в подвеске. Но это далеко не все.

Если срочно не принять меры, то у ВАЗ 2110 будут разбиваться крепления и соединения, появится люфт. Пострадают также углы расстановки колес, что явно до добра не приведет.

Изношенный сайлентблок

Нужно обратить внимание на некоторые симптомы того, что эти резиновые детали изношены:

  • при езде скрипит резина на колесах. Не обязательно сильно. Даже небольшого скрипа не должно быть;
  • слышится стук в области колес. Дело здесь в плохом прокручивании разрушающихся сайлентблоков;
  • по мере изношенности сайлентблок сначала покрывается трещинками, а затем и вовсе распадается. Здесь уже не услышать стуки может только глухой.

Узнать габаритные и геометрические размеры кузова ВАЗ 2110 можно в данном материале: https://vazweb. ru/desyatka/kuzov/geometricheskie-razmery-kuzova.html

Замена своими руками

Даже в условиях обычного гаража возможна качественная замена сайлентблоков. Для этого требуется только иметь съемник, который можно изготовить самому, имея простейший чертеж. А можно одолжить у друзей-автомобилистов.

Съемник сайлентблоков

Такое приспособление станет помощником при снятии, а затем —  дальнейшей установке новых сайлентблоков. Состоит он из двух трубок и шайб. Длина лапок съемника – около 20 см.

Некоторые же, приспособившись, обходятся оправкой.

Передняя подвеска

Для передней подвески предусмотрены сайлентблоки: передней балки, верхнего, нижнего рычага.

Замена для деталей переднего верхнего рычага ВАЗ 2110 происходит таким образом:

  1. Нужно поддомкратить и зафиксировать машину;
  2. Переднее колесо снять;
  3. Открутить и выбить опору. Для этого молотком ударяют по сошке, вывернув колесо;
  4. После того, как опора выбита, становится возможным снятие верхнего переднего рычага. Для этого сбоку выкручивают длинный болт. Заодно смотрят осевой люфт. Если он ощутимый, может быть оправдана замена;
  5. Вынуть сайлент довольно просто с помощью зубила и молотка. Главное при этом точно рассчитать удар, чтобы обойтись без повреждений других деталей. Иногда очень «упорные» сайлентблоки приходится высверливать, а уже затем выбивать;
  6. Запрессовать новый сайлентблок можно, вдавливая его с помощью меньшей втулки в гнездо, пока он там надежно не сядет.

Замена сайлентблоков передних нижних рычагов ВАЗ 2110 – более тяжелая задача, чтобы ее выполнить, понадобится:

  1. Снять стабилизатор, чтобы появилась возможность передвижения рычага;
  2. Открутить гайки, удерживающие сайленты;
  3. Снять резиновые втулки (так же, как в случае с верхним рычагом) ;
  4. Запрессовать новые, а затем обязательно зафиксировать их в нагруженном состоянии ВАЗ 2110.

Подробнее о неисправностях передней балки можно прочитать в данном материале: https://vazweb.ru/desyatka/podveska/perednyaya-balka.html

Задняя подвеска

Для задней подвески замену сайлентблоков лучше проводить, сняв балку, хотя можно это сделать и прямо на автомобиле. Установка задних резиновых втулок идентична той же, что и на передней балке. Выпрессовку и установку лучше проводить с помощью монтажного приспособления.

Однако, если его нет, тогда особенно «упорные» из задних сайлентов Ваз 2110 выбивают, зажав деталь, в которой они находятся, в тиски. Применяют оправку, иногда  даже распиливают.

Неисправная задняя подвеска проявляет себя появлением характерного стука сзади. Подробности: https://vazweb.ru/desyatka/podveska/zadnyaya-podveska.html

Оба задних сайлентблока ориентируют по рычагу и запрессовывают заподлицо, относительно торца проушины.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Замена сайлентблоков передних рычагов на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора – как поменять сайлентблоки на ваз, сайлентблоки передних рычагов ваз 2110 | Школа авторемонта

Сен 21, 2016 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin





О разбитых сайлетнблоках рычагов передней подвески на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора можно судить по характерным звукам, которые слышны во время движения и по снижению комфорта в управлении железного друга. Автомобиль начинает не только тарахтеть, но и теряет устойчивость на дороге. Так же, часто о проблемах с сайлентблоками многим сообщают при попытке сделать “Развал-Схождение”. Это расстраивает, но стоит помнить, что эта проблема не критична, и ее легко решить своими силами. Конечно же, если Вы не боитесь испачкать руки и потратить несколько часов своего времени для ремонта автомобиля. В противном случае, Вам лучше обратиться к специалистам))). Думаю, что принять решение браться за работу самому или доверить ее другим, Вы сможете после прочтения данной статьи. Читаем, запоминаем, оцениваем свои силы и делаем выбор…. Оставлять комментарии тоже можно))!!!

По инструменту. Для удачной замены сайлентблоков переднего рычага на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора Вам понадобятся: накидные и торцовые ключи на 17, 19, 24, тиски, молоток, зубило и приспособление для запрессовки сайлентблоков, без которого не обойтись. Чтобы запрессовать сайлетнблоки растяжки (ромашки) хватит тисков и молотка, а вот справиться с сайлетнблоком рычага будет немного сложней. Для этого и придется приготовить приспособление, которое состоит из – болта М12 (170 мм), высокая гайка, втулка длинной 60 мм с внутренним диаметром 38 мм, широкая и толстая шайба. Как говорится, лучше один раз увидеть, чем несколько раз прочитать, смотрим фотографию 1.



Выбор запчастей! Здесь есть два, могу уверено сказать, равноценных варианта – сайлентблоки производства “СЭВИ” или “Балаково” (фото 2). И те, и другие качественны и надежны. Да, и в цене практически не отличаются.



Теперь переходим к той части статьи, которая поможет дать ответ на вопрос – «Как заменить сайленблоки переднего рычага на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора»:

1. Загоняем автомобиль на смотровую яму. Если есть защита моторного отсека, снимаем ее. Откручиваем гайки крепежных болтов передних рычагов (фото 3). Ключами на 17 откручиваем гайку крепежного болта стойки переднего стабилизатора к рычагу (фото 4). Воротком подходящего диаметра, выбиваем болт. Отпускаем колесные болты, домкратим, снимаем колесо.





2. Далее, берем ключ на 24 с «хорошим» плечом и пытаемся открутить гайки растяжек, предварительно очистив металлической щеткой резьбу и смочив ее ВД-40 (фото 5). Если гайка «пошла» легко, откручиваем ее полностью и беремся за шаровую опору, отнимаем ее от поворотного кулака, открутив два болта (фото 6). И снимаем рычаг.





3. Но, очень часто открутить эту гайку растяжки затруднительно. Затруднительно, это мягко сказано. Каждый виток гайки дается с большим усилием. В этом случае могу посоветовать, не тратить свои силы и время, а снимать рычаг вместе с растяжкой и крабом. Для этого всего лишь придется немного распустить гайку растяжки со стороны краба (фото 7) и открутить три болта, которыми краб крепится к кузову (фото 8). Снять все вместе (фото 9) и в уже более удобном положении продолжать борьбу с упертой гайкой (фото 10). На крайний случай, ее можно нагреть и открутить или разрубить зубилом.









4. Рычаг снят. Начнем с замены сайлентблоков растяжки. Старые сайлетблоки демонтируем зубилом (фото 11). Зачищаем проушину от ржавчины (фото 12). Берем новые сайлентблоки и идем к тискам. Запрессовываем сайлентблоки по очереди в рычаг (фото 13). Как правило, полностью сайлентблок не садится, поэтому располагаем рычаг на ровной твердой поверхности и досаживаем сайлет молотком или кувалдой (фото 14). Обычно достаточно 2-3 точных ударов. Можно попробовать сайлентблоки и без тисков, используя только кувалду, но этот способ подойдет только любителям экспериментов и уверенных в своих силах автолюбителей. Так как, если не рассчитаешь силу удара, или дрогнет рука, то сайлентблоку амба))) Примерно такая – фотография 15. Еще можно добавить по шаровой опоре. В том случае, если она Вам не понравилась, ее можно (или нужно) заменить. Старую опору выбиваем примерно вот так – фото 16













5. Далее переходим к замене сайлентблока переднего рычага. Для начала следует убрать старый. Если сайлентблок разбит полностью, то будет достаточно вытащить металлическую втулку (если она сама не выпала) и отверткой удалить резиновую часть сайлента с проушины. В противном случае, устанавливаем наше приспособление как на фотографии 17 выпрессовываем сайлентблок. Новый сайлентблок перед установкой смазываем мыльной водой, жидким мылом или гелем для мытья посуды и запрессовываем его (фото 18 и 19). Стягиваем болт, не спеша, если край сайлентблока подворачивается, подправляем его отверткой. В общем, так легко как с сайлентблоками растяжки не получится, но должно получится в любом случае.







После установки рычага, гайки на всех сайлентблоках затягиваем только после того, как автомобиль будет установлен на колеса.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

www.avtorem.info

Замена сайлентблоков передней балки на ВАЗ-2110: видео и фото

Одним из самых основных узлов автомобиля, отвечающих за комфорт и безопасность передвижения ВАЗ-2110, является подвеска. Не стоит думать, что главное в подвеске – это амортизаторы, колёса и пружины. Такие небольшие детали, как сайленблоки, непосредственно влияют на работу подвески. Подвеска любого современного автомобиля включает в себя множество этих резиновых деталей.

Поменять сайленблоки передней балки, как и остальные подобные элементы – это довольно проблематичный процесс. Однако если приобрести или одолжить специальные съёмники, эту процедуру можно легко выполнить своими руками.

Для чего нужны сайленблоки в передней подвеске?

Износ сайлентблока.

Некоторые начинающие водители, которых достаточно много среди владельцев ВАЗ-2110, считают, что при ремонте передней подвески нужно в первую очередь обращать внимание на рычаги, балки и амортизаторы. Такие незаметные и простые детали, как резиновые сайленблоки, зачастую просто игнорируются. Тем не менее именно данные детали обеспечивают надёжное соединение между рычагами подвески.

Хотя сайленблоки не являются расходным материалом, резина со временем, имеет тенденцию к разрушению. Жёсткие условия эксплуатации, особенно по дорогам с некачественным покрытием, тоже влияют на эти детали. Выход из строя сайленблока может спровоцировать трение между металлическими частями подвески, и выход их из строя. Поэтому важно следить за состоянием этих резиновых деталей подвески.

Диагностика сайленблоков

При сильно разбитых сайлентблоках колесо начинает задевать за подкрылок.

Для того чтобы проверить состояние сайленблоков передней балки, можно поступить двумя способами:

  1. Проще всего сделать диагностику подвески на СТО. Хотя некоторые недобросовестные мастера могут «обнаружить» множество неполадок, в надежде получить больше денег за ремонт.
  2. Опытному водителю достаточно проехать на машине несколько километров, слушая, как работает передняя подвеска, чтобы понять, в чём проблема.

Слушая работу подвески, нужно обращать внимание на следующие нюансы:

  1. Во время езды слышится характерный скрип резины. Данные звуки могут быть еле слышными, но их наличие чаще всего свидетельствует об износе сайленблоков. В этом случае автомобиль загоняется на яму, а резиновые детали проверяются на предмет разрывов или трещин. Если сайленблок с трещиной может ещё прослужить некоторое время, то порванная деталь должна быть заменена немедленно.
  2. В случае появления характерных металлических стуков в районе передней подвески, нужно как можно быстрее гнать автомобиль на смотровую яму. Как правило, это показывает на максимальный износ резиновых деталей подвески.

Если затянуть с заменой изношенных сайленблоков, может выйти из строя передняя балка, причём в ряде случаев её придётся полностью менять.

Подготовка к работе по замене сайленблоков

Для запрессовки новых сайлентблоков понадобится специальный съемник.

Перед тем, как начать процесс замены деталей подвески своими руками, нужно подготовить место и набор инструментов. В качестве места идеально подойдёт гараж с просторной смотровой ямой. Что касается инструментов, то для замены понадобится:

  1. Набор ключей и головок с трещоткой.
  2. Специальный съёмник для выпрессовки сайленблоков. Этот специфический инструмент можно или купить, или попросить у знакомых гаражных мастеров на время работы.
  3. ВД-40 или аналоги.
  4. Мыльный раствор.

Нужный съёмник довольно несложно сделать из подходящей по размеру трубы, длинного болта и шайбы.

Если съёмник достать не удастся, можно воспользоваться доступным оборудованием. В этом качестве может выступать подходящая по диаметру трубка с шайбами и тиски.

Процесс замены

Если замена резиновых деталей подвески для автовладельца в новинку, сразу может показаться, что это очень трудоёмкая и сложная процедура. Часто на этапе осмотра неопытные владельцы ВАЗ-2110 решают, что самостоятельно у них ничего не получится. На самом деле, процесс замены достаточно простой. Если сделать это однократно, в дальнейшем менять любые сайленблоки будет легко и просто.

Единственной проблемой может стать запрессовка нового сайленблока на место, так как новые детали могут быть плохо обработаны или слишком жёсткими. Особенно это касается деталей из полиуретана.

Резиновый сайлентблок.

Полиуретановые сайлентблоки.

Замена происходить по следующему алгоритму:

  1. Сначала нужно поднять переднее колесо с помощью домкрата. Домкрат желательно брать гидравлический, а под задние колёса с двух сторон подкладываются противооткатные фиксаторы. Домкрат желательно продублировать подпоркой. Так машина точно не соскочит и не придавит своего владельца.

    Снимаем колесо.

  2. Далее нужно открутить и снять колесо.
  3. В этот момент можно проверить и сайленблоки, которые находятся в рычагах. Если они болтаются, то нужно заменить и их.
  4. Выбивается передняя опора. Перед этим следует открутить гайку, которая удерживает её. Удар должен быть меткий, но не сильный.

    Откручиваем гайку сабли.

  5. После этого можно снимать верхний рычаг. Для этого нужно открутить болт.

    Сняв саблю, получаем свободный доступ к самому сайлентблоку.

  6. После этих процедур можно выбивать сами сайленблоки. Для этого используется зубило и молоток. Как правило, выбиваются они легко, но в редких случаях нужно использовать WD-40.

    Выбить детали будет проще, если их подрезать.

  7. Теперь нужно установить новую деталь. Для этого понадобится инструмент для запрессовки. Для того чтобы этот процесс прошёл без проблем, рекомендуется зачистить гнездо от ржавчины, и смазать его и деталь мыльным раствором.

    Перед запрессовкой обильно смазываем детали мыльным раствором.

Проверка

Главное не перепутайте, какой стороной нужно запрессовывать сайлентблок!

После окончания работ не должно быть люфтов, иначе подвеска доставит немало проблем в будущем. Потом всё собирается в обратной последовательности.

Процесс самостоятельной замены сайленблоков можно освоить в течение нескольких часов. В дальнейшем это сэкономит владельцу ВАЗ-2110 немало денежных средств.

carfrance.ru

Замена передних сайлентблоков ваз 2110 своими руками

Передние сайлентблоки ваз 2110

Все знают, что именно с помощью сайлентблоков происходит влияние на углы расстановки колес автомобиля. Поэтому очень важно следить за тем, чтобы они всегда находились в исправном состоянии.
Замена передних сайлентблоков Ваз 2110 в некоторых случаях просто необходима. И стоит отметить, что замена передних сайлентблоков на ваз 2110 спокойно может быть проведена своими руками.

Как проявляется неисправность передних сайлентблоков

Ваз 2110 замена сайлентблоков передней подвески

Узнать, правильно ли они работают, нетрудно.
Для этого необходимо обратить внимание на то:

  • Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния.
    Даже при поездках на небольшие дистанции, скрип не должен наблюдаться. Это не значит, что скрип будет очень заметен – он может быть малослышимым;
  • Нет ли на резине каких-то дефектов. Обычно, если сайлентблоки плохо работают, то на них появляются небольшие трещинки, разрывы.
  • Не слышен ли какой-нибудь стук в передних колесах. Дело в том, что сайлентблоки начинают плохо скользить, поэтому со временем им становится все сложнее крутиться, поэтому они и начинают издавать звуки, похожие на стук.

Примечание: здесь нельзя действовать по принципу врачей: один «симптом» не может указывать на наличие «болезни». Напротив, если заметна хотя бы одна из вышеперечисленных проблем, то сайлентблоки нужно срочно менять.

Подготовка к их замене

Замена сайлентблоков на передней подвеске ваз 2110

Подавляющее большинство людей боятся проводить замену сайлентблоков дома. Хотя на самом деле это довольно простое занятие.
Но для начала нужно как следует подготовиться. Обязательно необходимо иметь съемник.
С его помощью можно будет не только снять сайлентблоки, но и вернуть их в исходное положение после проделывания всех маневров.
Что такое съемник? Это инструмент, состоящий из двух трубок и двух шайб.

Примечание: съемники бывают разными. Но при их выборе нужно обратить внимание, чтобы они подходили для сайлентблоков. Кстати, сделать съемник можно и в домашних условиях.

Как сделать съемник

Съемник для сайлентблоков

Наиболее подходящим вариантом съемника является трехлапчатый съемник.
Для его создания необходимо иметь такие материалы:

  • Листовой металл толщиной 10 мм.
  • Металлический кругляк, обладающий диаметром 30 мм.
  • Винт.

Замена сайлентблоков передней подвески ваз 2110

Изготовить съемник можно без труда, если придерживаться инструкции:

  • Сделать рисунок лапок съемника. Их длина должна составлять примерно 20 см.
  • Нанести выкройку на листовой металл.
  • Вырезать лапки и обработать их наждаком.
  • В верхней части лапок нужно просверлить по 2 отверстия для болтов.
  • Дальше необходимо изготовить сердцевину, для которой и понадобится заготовленный металлический кругляк. Нужно просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Замена сайлентблоков передней подвески на ваз 2110

  • Последняя деталь – винт. В верхней части винта следует просверлить насквозь отверстия.
  • Осталось только собрать съемник. Для этого винт нужно просунуть в сердцевину, а к ней прикрепить лапки.
Замена сайлентблоков верхнего рычага

Замена сайлентблоков на передних рычагах ваз 2110

Их замена подразумевает следующие действия:

  • Поднять машину на домкрат и зафиксировать ее.
  • Снять переднее колесо.
  • Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге.
    Они должны находиться в неподвижном состоянии.

Замена сайлентблоков передних рычагов ваз 2110

  • Чтобы было легче снять верхний рычаг, необходимо выбить верхнюю опору. Для этого следует открутить гайку опоры.

Примечание: откручивается она довольно непросто, но без этого опора останется на месте.

  • Нужно вывернуть колесо, ударяя молотком по сошке. Только после этого опора выскочит.

Замена сайлентблоков передних рычагов на ваз 2110

  • Затем следует вывинтить болт рычага, расположенный сверху.

Примечание: он довольно длинный, поэтому его откручивание может занять много времени.

  • Этот болт нужно вытянуть, что позволит снять рычаг машины.
  • Можно начинать их замену.

Примечание: проблема может быть не только в сайлентблоках, но и в рычаге. Чтобы проверить, исправен ли он, нужно засунуть болт рычага на место и посмотреть, не большой ли осевой люфт.
Если он большой, то проблема с сайлентблоками может возникнуть повторно. Поэтому прежде чем вставлять новый, нужно отремонтировать рычаг.

Замена сайлентблоков на передней балке ваз 2110

  • Вынуть сайлентблоки можно с помощью молотка или зубила. На самом деле они выпадают практически после первого удара. Главное – не навредить автомобилю.
  • Теперь необходимо вставить новый сайлентблок туда, где находился старый. Нужно как следует запрессовать его, чтобы он не болтался.
    Запрессовать его можно легко: одна втулка по размерам подходит юбке сайлентблока, другая же – чуть больше. Вдавливая меньшей втулкой, он без труда пролазит в рычаг.

Замена сайлентблоков передней балки ваз 2110

Ремонт осевого люфта

Есть два варианта ремонта:

  • Поменять весь столб полностью. Однако мало того, что стоит он очень дорого, так еще и качество у него не самое лучшее.
  • Можно закрутить по бокам две шайбы так, чтобы болт не мог болтаться.

Примечание: ввинчивание этих шайб может привести к тому, что сайлентблоки не поместятся в рычаг, поэтому их нужно будет немножко укорачивать с помощью ножовки по металлу. Это может существенно уменьшить срок эксплуатации сайлентблоков.

Замена сайлентблока нижнего рычага

Нижние сайлентблоки заменяются немного тяжелее:

  • Для начала нужно снять стабилизатор, что позволит двигать рычаг вправо и влево.
  • Теперь нужно открутить все гайки, которые держат сайлентблок в неподвижном состоянии.
  • Нужно снять сайлентблоки нижнего рычага. Для этого необходимо повторить все действия, что и со сайлентблоками верхнего рычага.
  • Теперь можно начинать запрессовывать новые сайлентблоки.

Примечание: фиксировать их можно только в нагруженном состоянии автомобиля. Ведь если зафиксировать их на вывешенной подвеске, то в скором времени они могут выйти из строя.

Качественные фото, соответствующее видео или инструкция помогут всем выполнить работы по замене переднего сайлентблока своими руками. Однако нужно быть предельно аккуратными, ведь можно здорово навредить своему авто.
Это приведет к тому, что придется заплатить в двойне за свою скупость. Зато цена «домашнего» ремонта ниже, чем в автосервисе.

masteravaza.ru

Ваз 2110 рычаг


Замена сальников передних рычагов на ВАЗ-2110: фото и видео

Каждый владелец автомобиля должен следить за состоянием подвески. Не являются исключением и владельцы ВАЗ-2110. Одной из важных деталей подвески являются сайленблоки передних рычагов. Именно от их состояния зависят углы постановки колёс. Поэтому даже начинающий автовладелец должен периодически проверять состояние этих деталей. Работы по замене сайленов передних рычагов подвески не отличаются большой сложностью, но существуют некоторые особенности, которые нужно знать.

Признаки износа сайлентблоков на ВАЗ-2110

Если сайлентблок совсем «убитый» – это видно невооруженным взглядом.

Опытный водитель всегда поймёт, что в подвеске что-то не так по характерному металлическому стуку в районе передней подвески.

К тому же выход сайлентов из строя значительно сказывается на управляемости автомобиля. Но в любом случае, без диагностики не обойтись. Только эта процедура поможет точно узнать, какие элементы передней подвески нуждаются в замене. Диагностика может проводиться как самостоятельно, так и на СТО.

Если пренебречь заменой передних сайленблоков, то вскоре различные соединительные элементы подвески начнут разрушаться. Но главное – углы расстановки колёс поменяются, что негативно скажется на безопасности движения.

Новый и старый сайлентблоки.

Есть характерные признаки, по которым можно определить, что именно сайленблоки передних рычагов подвески нуждаются в замене:

  1. Скрипы резины при движении – первый признак износа этих деталей. Причём громкость скрипа напрямую связана с износом. Если слышен громкий шум – значит нужно срочно проводить диагностику.
  2. В районе передних колёс слышен характерный стук. Это свидетельствует о том, что сайленблоки выработались, и они плохо зафиксированы. Чтобы избежать их полного разрушения, необходима замена.
  3. Любые трещины на поверхности сайлентов – это повод к их замене. Через некоторое время из трещин образуются разрывы, которые приведут к разрушению элемента.

Разрушенные детали сразу же проявят себя характерными металлическими стуками и лязганьем в передней подвеске.

Менять самостоятельно, или обращаться на СТО?

Передняя подвеска ВАЗ, нужные нам сайлентблоки находятся на рычаге под номером 3.

Некоторые владельцы ВАЗ-2110, точно не знают, что справятся с заменой сайленблоков передних рычагов самостоятельно, предпочитают обращаться на станции технического обслуживания. На самом деле, замена этих элементов по силам даже неопытным автовладельцам, главное чтобы у них был необходимый для работы набор инструментов.

Съёмник

Главное – это найти специальный съёмник, который применяется на СТО для сайлентблоков.

Съемник сайлентблоков.

Хорошо, когда есть знакомый на СТО, который может дать этот ключ на время ремонта. В противном случае, придётся либо покупать его, либо делать своими руками. Если в наличии имеется сварочный аппарат и болгарка, то сделать это несложно. В интернете можно найти различные чертежи самодельных съёмников. Сам инструмент достаточно простой, он состоит из лапки, имеющей длину около 22 см, шайб и трубок.

Самодельный съемник сайлентблоков.

Менять желательно сразу два сайлентблока. Один из них находится в верхнем переднем рычаге, второй в нижнем. Можно ограничиться заменой только одной детали, но лучше заметить оба, что надолго избавит от проблем, связанных с этим излом передней подвески. Если вторая деталь не имеет ни одной трещины, её можно оставить.

Процедура замены в переднем верхнем рычаге

Заменить деталь в верхнем рычаге значительно проще, чем в нижнем. Порядок действий при этом следующий:

  1. Передняя часть машины с нужной стороны поднимается на домкрате. При этом автомобиль ставится на ручной тормоз, а для надёжности под колёса ставятся упоры с обеих сторон.
  2. Снимается переднее колесо.
  3. Колесо выворачивается, после чего нужно открутить и достать опору. Для извлечения опоры потребуется сильно ударить молотком по сошке. Чтобы не повредить деталь, желательно бить через проставку.
  4. После этих манипуляций можно откручивать верхний рычаг.
  5. Далее откручивается длинный болт. После этого нужно проверить осевой люфт. Если он присутствует, значит сайлентблок уже выработан.
  6. Саму деталь извлекают при помощи зубила с молотком. Бывает так, что запчасть невозможно выбить. В этом случае рекомендуется просверлить в ней несколько отверстий, после чего она должна демонтироваться.
  7. Теперь можно впрессовать новый сайленблок на место. Она должна быть плотно впрессована туда.

Для устранения осевого люфта, можно использовать несколько шайб, которые одеваются на болт. Но иногда бывает так, что это приводит к невозможности одеть сайленблок на рычаг. Поэтому придётся отпилить кусочек новой детали ножовкой. Это негативно скажется на ресурсе запчасти.

Замена на переднем нижнем рычаге

Замена сайлентблока на этом рычаге ещё сложнее, чем на верхнем. Но если владелец ВАЗ-2110 справился с работой на верхнем рычаге, то и это ему под силу. Процесс замены происходит следующим образом:

  1. Сначала снимается стабилизатор. После этого можно перемещать рычаг, что создаст необходимое пространство для работы.

    Откручиваем болт крепления стабилизатора к рычагу.

  2. Откручиваются все крепления, удерживающие нужную нам деталь. Отворачиваем гайку крепления сабли головкой на 22. Отворачиваем шаровую и верхний болт рычага.
  3. После этого нужно извлечь сайлентблоки. Эта процедура проходит аналогично, как и в случае с верхним рычагом.
  4. После того, как выработанные элементы будут извлечены, нужно запрессовать новые детали. Запрессовать можно в тисках. Или с помощью самой растяжки.

При фиксации нижнего рычага, нужно учитывать одну особенность. Она должна осуществляться при загруженной машине. Если этим пренебречь, то новые сайлентблоки быстро выйдут из строя.

Выводы

Рычаги с новыми сайлентблоками готовы к установке на место.

Процедура замены деталей в передней подвеске – это довольно трудоёмкая процедура. Именно по этой причине автовладельцы стараются сразу менять все сайлентблоки. Если вы считаете, что это слишком сложно, то можете доверить эту процедуру мастерам на СТО. Проблема в том, что на хорошей станции ремонт будет слишком дорог, а на дешёвом автосервисе или у «гаражных» специалистов никто не даст гарантии на выполненные работы.

Рычаг передней подвески ваз 2110

Данная информация подойдет не только для владельцев ВАЗ 2110, но и для ВАЗ 2111, 2112, так как замена рычага подвески на них производятся идентично. Для чего нужно снимать рычаг? За частую это происходит при необходимости замены салейнтблоков на нем. Когда на автомобиле они находятся в изношенном состоянии, возникают некоторые стуки.

Сразу рассмотрим, что же крепится к рычагу. Это стойки стабилизатора, растяжка и шаровая.

К рычагу подвески крепятся стойки стабилизатора поперечной устойчивости, шаровая опора и растяжка.

Что ж приступим к подготовке автомобиля к ремонту:
  1. Снимите защиту двигателя.
  2. Попустите болты переднего колеса.
  3. Поддомкратьте авто.
  4. Снимите колесо.
Теперь приступим непосредственно к замене рычага подвески ВАЗ 2110:
  1. Покройте все резьбовые соединения WD-шкой, так будет легче открутить крепления.
  2. Откручиваем гайку крепления рычага и растяжки. Для того, чтобы растяжка не проворачивалась, накиньте на нее гаечный ключ и удерживайте, другой рукой откручивайте гайку.

  1. Теперь откручиваем гайку в месте где крепятся стойка стабилизатора и рычаг. При этом с другой стороны удерживайте гаечным ключом головку болта, чтобы избежать прокручиваний.

  1. Снимаем шаровую опору, как это сделать вы можете посмотреть здесь: Замена шаровой опоры ВАЗ 2110 .
  2. Затем откручиваем гайку крепления рычага подвески ВАЗ 2110. Как и в 4 пункте придерживаем болт гаечным ключом с другой стороны. Вынимаем болт, аккуратно, не потеряйте шайбу.

  1. Когда рычаг откручен от кузова, можно вынуть его с растяжки.

Вот мы и разобрались, как снять рычаг подвески ВАЗ 2110.

Установка происходит обратно данному алгоритму.

Так как в основном снятие рычага происходит для замены салейнтблоков, то можете просмотреть весь процесс на видео:

(голосов: 1, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Замена рычага передней подвески на ВАЗ

Пошаговая процедура с фото сопровождением и советами по снятию и замене рычага передней подвески на автомобиле ВАЗ 2110. Видео.

Со временем эксплуатации автомобиля износу поддаются все детали транспорта, даже такие грубые металлические и простые в своём роде детали как рычаги передней подвески. Казалось бы, что с этой балкой может случиться, но всё не так просто, она в результате продолжительной или внедорожной (грубой) езды, или попадания в аварию может поддаться деформации, появиться сколы на шарнирах или отслаивается резина и так далее.

Мы производили демонтаж данной детали на машине марки ВАЗ, серии 2110, на других моделях процедура похожая.

Советы перед началом работы:

  1. Разместите автомобиль на ровной, твёрдой поверхности (асфальт, бетон) и затяните стояночный тормоз.
  2. Под два задних колеса необходимо установить «башмаки» — противооткатные опоры.
  3. Ослаблять болты, что крепят передние колёса, следует только на стоячей на земле машине, также это правило касается и их обратной затяжки! Момент затяжки болтов должен быть 6,5–9,5 кгс-м (65–95 Нм).

Замена рычага передней подвески:

1. Сперва необходимо, как я писал выше, ослабить болты крепления передних колёс и потом поднять переднюю часть автомобиля и установить её на надёжные опоры. Теперь можно окончательно снять колёса.

2. Демонтируйте защиту картера автомобиля ВАЗ, чтобы она не мешала нам заменить рычаги передней подвески.

3. Взять аэрозоль WD–40 и покрыть им резьбовые соединения рычага, чтобы можно было свободно открутить крепление.

4. Чтобы металлическая растяжка не поворачивалась в резинометаллических шарнирах, — её следует придерживать при помощи ключа и тем временем откручивать гайку, что держит крепление растяжки к рычагу.

5. Далее снимите особую шайбу с рычага подвески.

6. Гайку, что крепит к рычагу стойку стабилизатора, следует открутить, но при этом с обратной стороны придерживайте болт от прокручивания.

7. Теперь можно снять шаровую опору.

8. Открутите конечную гайку, что держит рычаг подвески, только также придерживайте с обратной стороны болт от прокручивания. Демонтируйте пружинную шайбу и выньте болт.

9. Из кузовного кронштейна автомобиля нужно вынуть конечную часть рычага и потом полностью снять его с растяжки.

10. Шайбу под номером 1 на фото снять с растяжки, потом остальной набор меньших по размеру (2 на фото), только перед тем как снимать подсчитайте их количество и отметьте порядок чередования, чтобы при обратной установке поставить всё в таком же порядке.

11. Занимаемся осмотром рычага передней подвески на выявление дефектов. На признаки износа указывают трещины на резинометаллических шарнирах рычага, одностороннее выпучивание резины и/или её отслоение от самой втулки из стали.

Если шарниры повреждены, то, как правило, проще заменить весь рычаг в сборе, так как для такой процедуры требуется специальное оборудование и навыки. Но, как вариант, можно с этой деталью сходить в специализированную автомастерскую, где смогут их поменять.

12. После того, как решите проблему с работоспособностью рычага подвески, — устанавливайте всё в обратном порядке. Только при надевании шайб обратите внимание на их зафиксированное вами количество и на их фаски, что расположены на внутренних диаметрах шайб, они должны смотреть по направлению упорного бурта растяжки.

Перед тем как полностью затягивать резьбовые соединения передней подвески на машине, — опустите её на землю.

Видео про замену рычагов подвески

1. Ford Explorer 2002:

Замена передних сайлентблоков на ВАЗ 2110 своими руками

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Если вовремя не выполнить замену передних сайлентблоков на ВАЗ 2110, крепежи и соединительные элементы разрушатся, появится люфт, изменятся углы расстановки колес. Ничего хорошего это за собой не влечет.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

  • Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
  • В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
  • На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Источники: http://vaz2110-remont.ru/zamena-rychaga-podveski.html, http://fastmb.ru/autoremont/87-zamena-rychaga-peredney-podveski.html, http://luxvaz.ru/vaz-2110/50-zamena-perednih-saylentblokov.html

Замена рычага передней подвески на ВАЗ

Пошаговая процедура с фото сопровождением и советами по снятию и замене рычага передней подвески на автомобиле ВАЗ 2110. Видео.Со временем эксплуатации автомобиля износу поддаются все детали транспорта, даже такие грубые металлические и простые в своём роде детали как рычаги передней подвески. Казалось бы, что с этой балкой может случиться, но всё не так просто, она в результате продолжительной или внедорожной (грубой) езды, или попадания в аварию может поддаться деформации, появиться сколы на шарнирах или отслаивается резина и так далее.Мы производили демонтаж данной детали на машине марки ВАЗ, серии 2110, на других моделях процедура похожая.
  1. Разместите автомобиль на ровной, твёрдой поверхности (асфальт, бетон) и затяните стояночный тормоз.
  2. Под два задних колеса необходимо установить «башмаки» — противооткатные опоры.
  3. Ослаблять болты, что крепят передние колёса, следует только на стоячей на земле машине, также это правило касается и их обратной затяжки! Момент затяжки болтов должен быть 6,5–9,5 кгс-м (65–95 Нм).
1. Сперва необходимо, как я писал выше, ослабить болты крепления передних колёс и потом поднять переднюю часть автомобиля и установить её на надёжные опоры. Теперь можно окончательно снять колёса.2. Демонтируйте защиту картера автомобиля ВАЗ, чтобы она не мешала нам заменить рычаги передней подвески.3. Взять аэрозоль WD–40 и покрыть им резьбовые соединения рычага, чтобы можно было свободно открутить крепление.4. Чтобы металлическая растяжка не поворачивалась в резинометаллических шарнирах, — её следует придерживать при помощи ключа и тем временем откручивать гайку, что держит крепление растяжки к рычагу. 5. Далее снимите особую шайбу с рычага подвески. 6. Гайку, что крепит к рычагу стойку стабилизатора, следует открутить, но при этом с обратной стороны придерживайте болт от прокручивания. 7. Теперь можно снять шаровую опору.8. Открутите конечную гайку, что держит рычаг подвески, только также придерживайте с обратной стороны болт от прокручивания. Демонтируйте пружинную шайбу и выньте болт.9. Из кузовного кронштейна автомобиля нужно вынуть конечную часть рычага и потом полностью снять его с растяжки.10. Шайбу под номером 1 на фото снять с растяжки, потом остальной набор меньших по размеру (2 на фото), только перед тем как снимать подсчитайте их количество и отметьте порядок чередования, чтобы при обратной установке поставить всё в таком же порядке.11. Занимаемся осмотром рычага передней подвески на выявление дефектов. На признаки износа указывают трещины на резинометаллических шарнирах рычага, одностороннее выпучивание резины и/или её отслоение от самой втулки из стали.Если шарниры повреждены, то, как правило, проще заменить весь рычаг в сборе, так как для такой процедуры требуется специальное оборудование и навыки. Но, как вариант, можно с этой деталью сходить в специализированную автомастерскую, где смогут их поменять.12. После того, как решите проблему с работоспособностью рычага подвески, — устанавливайте всё в обратном порядке. Только при надевании шайб обратите внимание на их зафиксированное вами количество и на их фаски, что расположены на внутренних диаметрах шайб, они должны смотреть по направлению упорного бурта растяжки.Перед тем как полностью затягивать резьбовые соединения передней подвески на машине, — опустите её на землю.

ТегиВАЗ

Авторемонт Пошаговая процедура с фото сопровождением и советами по снятию и замене рычага передней подвески на автомобиле ВАЗ 2110. Видео.

Интересные статьи:

Замена сайлентблока нижнего рычага передней подвески ВАЗ 2110 — Лада 2110, 1.5 л., 1999 года на DRIVE2

Недавно застучало что-то в передней подвеске справой стороны…Залез под машину, постучал…рычаг болтается — ага! Дело к замене. Но как? Тисков нет! Вот нашел в и-нете один способ, которыйм я и воспользовался с успехом))) (Бывалые водилы — соседи по гаражу со скепсисом на меня глядели, отправляли в мастерскую или

Вот оно НОУ-ХАУ! Болт с гайкой и шайбами + резьба на 40

Старый сайлент выжигал с помощью походной газовой горелки — баллончик + насадка

Густо намылил, сначала затягивал без реьбы — на половину. А то конструкция играет и резьба на первых порах имела свойство соскальзывать с проушины рычага

В процессе…

Сайлент на половыну в гнезде. Ослабил хватку и перецепил уже с резьбой

Вуаля! Птичка в клетке!

с буртика немного снял фасочку, чтобы шла получше

не забудьте: затянуть болт только в положении стоя на колесах( так пишут в инструкциях)

рычаг в сборе покупать…Я их не послушался и вот он — результат!

Купил новый сайлентблок балаковский, затем болт М12 длиной 20 см, наборы шайб, длинную гайку и резьбу на 40 в ближайшем сантех магазине. Густо смазал мыльной эмульсией и…не думал, что будет так легко и быстро (минут 10 от силы это вместе с временем на вытирание рук и съемку на камеру!)! Смотрите фото.

Резьба — патрубок из трубы с резьбой Ду 40 мм или 1-1/2

Цена вопроса: 150 ₽ Пробег: 270000 км

Рычаги подвески на ВАЗ 2110

В 1995 году Волжский автозавод приступил к выпуску новой модели четырехдверного седана ВАЗ-2110. Данная модель вначале создавалась на базе «восьмерки», однако большое количество внесенных изменений выделило этот автомобиль в отдельный класс, послуживший впоследствии прародителем нескольких моделей ВАЗовских малолитражек.

На номенклатуру применяемых в настоящее время запчастей значительное влияние оказывают конструктивные особенности и новшества, внедренные в данной марке автомобиля. В ВАЗ-2110 применена система электронного управления двигателем и впервые внедрен бортовой компьютер, выступающий в данном случае в качестве диагностического блока. Подобные новшества привели к значительному увеличению применяемых в автомобиле датчиков, качество изготовления которых оставляло желать лучшее. До сих пор проблема выхода из строя диагностической системы ВАЗ-2110 стоит достаточно остро. Положительным моментом внедрения инноваций в конструкции автомобиля является использование оцинкованного металла, что увеличило срок службы корпусных деталей. Потребности в таких видах деталей напрямую зависят от регионального местонахождения автомобиля и возрастают при перемещении к северным регионам.

Замена рычага подвески

Данная информация подойдет не только для владельцев ВАЗ 2110, но и для ВАЗ 2111, 2112, так как замена рычага подвески на них производятся идентично. Для чего нужно снимать рычаг? За частую это происходит при необходимости замены салейнтблоков на нем. Когда на автомобиле они находятся в изношенном состоянии, возникают некоторые стуки.

Сразу рассмотрим, что же крепится к рычагу. Это стойки стабилизатора, растяжка и шаровая.

К рычагу подвески крепятся стойки стабилизатора поперечной устойчивости, шаровая опора и растяжка.

Что ж приступим к подготовке автомобиля к ремонту:
  1. Снимите защиту двигателя.
  2. Попустите болты переднего колеса.
  3. Поддомкратьте авто.
  4. Снимите колесо.
Теперь приступим непосредственно к замене рычага подвески ВАЗ 2110:
  1. Покройте все резьбовые соединения WD-шкой, так будет легче открутить крепления.
  2. Откручиваем гайку крепления рычага и растяжки. Для того, чтобы растяжка не проворачивалась, накиньте на нее гаечный ключ и удерживайте, другой рукой откручивайте гайку.

  1. Теперь откручиваем гайку в месте где крепятся стойка стабилизатора и рычаг. При этом с другой стороны удерживайте гаечным ключом головку болта, чтобы избежать прокручиваний.

  1. Снимаем шаровую опору, как это сделать вы можете посмотреть здесь: Замена шаровой опоры ВАЗ 2110.
  2. Затем откручиваем гайку крепления рычага подвески ВАЗ 2110. Как и в 4 пункте придерживаем болт гаечным ключом с другой стороны. Вынимаем болт, аккуратно, не потеряйте шайбу.

  1. Когда рычаг откручен от кузова, можно вынуть его с растяжки.

Вот мы и разобрались, как снять рычаг подвески ВАЗ 2110.

Установка происходит обратно данному алгоритму.

Так как в основном снятие рычага происходит для замены салейнтблоков, то можете просмотреть весь процесс на видео:

(голосов: 1, в среднем: 5,00 из 5)

Замена передних рычагов lada 2110 (ваз 2110)

Добро пожаловать! Сайлентблоки передних рычагов — благодаря ним при езде подвеска у автомобиля как бы играет, вить они нужны лишь только для того чтобы колебания у автомобиля смягчить и сделать их менее выраженными, данные сайлентблоки в передней подвески соединяют между собой металлические рычаги и если сайлентблоки убрать, то можно считать что подвеска начнёт сильно скрипеть от трения скрепленных между собой рычагов и подвижности у элементов подвески уже не будет, тем самым большая нагрузка на неё при езде будет приходиться и езда станет очень некомфортной.

Примечание! Чтобы произвести замену данных агрегатов, достаточно иметь в своём арсенале: Набор всевозможных ключей, в которые будут обязательно гаечные ключи входить и различного рода накидные головки с воротком к ним, кроме этого молоток пригодиться, зубило и по возможности чашечным универсальным съёмником запаситесь (Можно и без него, но всё же рекомендуем вам им воспользоваться) и ещё по возможности тисками или вместо них прессом каким ни будь, так как работу вы без них уже ни как не выполните!

Краткое содержание:

  • Замена сайлентблоков передних рычагов
  • Дополнительный видео-ролик

Где находятся сайлентблоки передних рычагов? Прежде чем их искать сами рычаги в нижней части автомобиля разыщите, для наглядности на фото чуть ниже данные рычаги передней подвески автомобиля указаны красными стрелками, как вы видите кроме красных стрелок на фото ниже присутствует ещё и в добавок стрелки синего цвета, они же обозначают те места в которых находятся сами сайлентблоки, к сожалению на фото их не видно (Сайлентблоков имеем ввиду) так как они запрессованы (Засунуты можно сказать) во внутреннюю часть рычагов и поэтому чтобы снять из, вам оба рычага подвески тоже снять с автомобиля при этом придётся, о том как это сделать мы вам ещё объясним по мере прочтения этой статьи по замене.

Когда нужно менять сайлентблоки передних рычагов? Вы уже поняли где они располагаются, поэтому первое что сделайте так это подлезьте под днище автомобиля и разыщите данные сайлентблоки, они состоят из резины (Могут и из полиуретана, но это не важно, кстати полиуретановые сайлентблоки гораздо лучше резиновых но и стоят тоже они довольно хорошо) и поэтому обратите своё внимание на эту резиновую часть (Или полиуретановую), на ней ни в коем случае не должно быть трещин, разрывов и другого рода деформаций, если у вас пока всё нормально то можете ездить дальше и производить эту проверку время от времени, но это всё визуальный осмотр но и симптомы того как автомобиль будет себя вести при деформации сайлентблоков тоже нужно учитывать, во-первых резина у колеса начнёт неравномерно изнашиваться (То есть с одного края резины уже пошёл корт, а другой край ещё нормальный к примеру), во-вторых различного рода стуки при езде у вас появятся в районё подвески и в трётьих, правда это уже не относиться к симптомам а скорее всего к проверки это отнесём, в общём когда залезете под днище автомобиля и начнёте осмотр сайлентблоков, по шатайте их ракой, пошатайте сами рычаги и обратите при этом своём внимание на сами сайлентблоки, люфта у них категорически быть не должно, они должны чётко сидеть на своём месте и не шевелиться.

Как заменить сайлентблоки передних рычагов на ВАЗ 2110-ВАЗ 2112?

Примечание! Пример замены сайлентблоков будем показывать только лишь на одном рычаге, на другом втором рычаге сайлентблоки заменяются точно так же, поэтому смысла писать как заменить сайлентблоки и на том и на том рычаге просто нет, так что пример будет показан только на одном рычаге!

Снятие: 1) Перед началом операции сами рычаги снимите с автомобиля и установите их после чего в тиски, для того чтобы производить с ними все операции, более подробно о том как снять оба рычага с автомобиля, читайте в статье: «Замена передних рычагов на автомобиле».

2) Далее берите тонкое зубило и при этом установите рычаг в тиски, потому что так работать будет гораздо удобней, после установки зубилом и молотком с любой стороны (Без разницы) отогните края наружного кольца сайлентблока (Всего кольца два, на выбор отгибайте тот который больше понравиться вам) и после чего взяв зубило по больше, вставьте его в то место от куда вы отогнули кольцо и выпрессуйте (Если вам это слово не понятно, то просто его как снятие примите) тем самым одну из двух частей сайлентблока и точно таким же образом и вторую часть сайлентблока выньте, воспользовавшись при этом маленьким зубилом и большим.

Примечание! Как только первый сайлентблок вы снимите, сразу примите для себя решения менять второй сайлентблок рычага или же нет, если решитесь (Если долго не менян он и есть следы деформации, то в таком случае замените его, да и тем более вы уже принялись за смену обоих сайлентблоков переднего рычага, поэтому чтобы больше не лезть в передние рычаги сразу и замените все сайлентблоки) менять, тогда вам понадобиться чашечный универсальный съёмник который можно приобрести в автомагазине, но и без него можно тоже обойтись, скорее всего вы второй вариант и выберете но всё равно они между собой похожи, в общём для осуществления второго варианта вам понадобиться во-первых запастись подходящего размера отрезком металлической трубы (Указан красной стрелкой отрезок), кроме этого одним болтом который крепит головку блока цилиндров (Купите в автомагазине этот болт) и к нему гайку ёще купите, ну и шайба (Указана синей стрелкой) нужна будет подходящего диаметра, для того чтобы сайлентблок выпрессовать, при помощи одного воротка и накидной головки удерживайте болт крепления от проворачивания, а другим воротком и накидной головкой в это время заворачивайте гайку, всё это делайте до тех пор, пока отрезок трубы сам не выпрессует сайлентблок из верхнего рычага подвески!

В случае если же сайлентблок у вас совсем уже устарел и деформировался весь, то даже и покупать съёмников никаких не надо, просто возьмите подходящего диаметра металлическую трубу (Указана красной стрелкой) и приложите её к сайлентблоку (Указан синей стрелкой), после чего ударяя по трубе молотком или же кувалдой (Только сам рычаг в этом случае не повредите) добейтесь того чтобы сайлентблок выпрессовался (Он так же может просто вылететь) из рычага передней подвески!

3) После того как оба сайлентблока из рычага вынуты, все места в которых они находились зачистите с помощью металлической щётки или же что то наподобие неё, от ржавчины и другого рода грязи, а иначе установка сайлентблоков обратно усложнится, для наглядности как нужно зачищать их окружное место где они установлены, смотрите на фото ниже:

Установка: 1. В начале установите первый сайлентблок который разделён на части (Если вы шли по инструкции, тогда вы его первый и снимали с рычага), для этого тиски понадобятся (Здесь уже ни как без них не обойтись, разве только если у вас вместо них пресс какой ни будь будет) и что то вроде металлической пластины, как вы видите на фото под цифрой 1 при помощи тех самых тисков и металлической пластины (Указана стрелкой) происходит запрессовывание (Это значит засовывание, если на более легкое слово его перевести) одной части сайлентблока на своё место, точно так же и вторая часть запрессовывается, а после завершения запрессовки, через оправку подходящего для этого диаметра окончательно осадите части сайлентблока чтобы они вошли до упора (см. фото 2), идём дальше и переходим к установке другого, более сложного сайлентблока, для его установки оденьте сперва сам сайлентблок на тот самый болт который идёт в комплекте при покупке чашечного универсального съёмника (Возможно так же вместо него болт крепления головки блока подойдёт), после чего обмажьте новый сайлентблок мылом чтобы он легче установился (см. фото 3) и заворачивать после этого гайку начните которая на другом конце болта у вас располагается (см. фото 4), во время заворачивания ко всему этому отвёрткой заправьте край сайлентблока в отверстие в рычаге (см. фото 5) и таким образом продолжайте гайку заворачивать, пока сайлентблок полностью не войдёт в своё отверстие в котором он в рычаге и находиться, кроме этого если он будет плохо входить, то хорошим стяжным хомутом его резиновую втулку по сильнее сожмите (см. фото 6, хомут указан стрелкой) и так же продолжайте заворачивать гайку до того, пока сайлентблок не войдёт полностью в отверстие в переднем рычаге.

Дополнительный видео-ролик: Более подробно о том как снять передний рычаг с автомобиля, о том как его разобрать и выпрессовать все сайлентблоки и при этом заменить их на новые, данную информацию смотрите в интересном и поучительном ролике ниже, на примере автомобиля ВАЗ 2109, так к слову, подвеска у всех передне приводных автомобилей очень схожа между собой и передние рычаги автомобиля ВАЗ 2109 от автомобиля ВАЗ 2110 отличаться друг от друга не чем не будут.

Примечание! Более же краткий способ замены сайлентблоков в переднем рычаге вы можете увидеть во втором ролике ниже, но только там нет подробных объяснений, но если вы понимаете автомобиль как свои пять пальцев то просмотрев ролик вы сразу же всё поймете как данные сайлентблоки заменяются на нём, ещё кой что, в этом ролике показаны слишком жёсткие методы установки новых сайлентблоков на наш взгляд, но всё же ремонтируете свой автомобиль вы сами и поэтому принимать решение только вам!

Содержание:

  1. Когда требуется замена
  2. Замена сайлентблоков передних рычагов

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

  • Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
  • В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
  • На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Заприсовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ заприсовки

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Приветствую вас друзья на сайте ремонт авто своими руками. В отечественных автомобилях узлы ходовой системы являются наиболее слабым звеном. Причины здесь две – плохие дороги и далеко не лучшее качество самих комплектующих.

При этом чаще всего страдают сайлентблоки–специальные резинометаллические шарниры.

Особенности конструкции и назначение

Данная деталь представляет собой две небольшие втулки, выполненные из надежного металла.

Между этими втулками установлена специальная резиновая вставка, на которую как раз и приходится максимальная нагрузка в процессе эксплуатации.

Назначение сайлентблоков–устранение лишнего шума, гашение лишней вибрации и ударов, то есть обеспечение максимально комфорта во время движения.

Когда менять передние сайлентблоки?

Появление сильных стуков или скрипов в области передней подвески, снижение устойчивости машины, излишнее «тарахтение» может свидетельствовать о выходе узла из строя.

Кроме этого, неисправность можно выявить и визуальным осмотром. Для этого убедитесь, что на резинке нет явных дефектов – разрывов или трещин.

При наличии одной из перечисленных выше проблем замена передних сайлентблоков ВАЗ-2110 обязательна. Не стоит ждать, пока наружу «вылезут» все симптомы сразу. Так же не забудьте прочитать статью замена сайлентблоков задней балки.

Это может привести к снижению управляемости автомобиля, быстрому износу протекторов передних колес, и уменьшению комфортности езды.

Кроме этого, дальнейшее игнорирование проблемы – это путь к выходу из строя остальных элементов ходовой системы. А там «малой кровью» уже не обойтись.

Особенности замены сайлентблоков передних рычагов

Итак, вы определились, что замена сайлентблоков передних рычагов неизбежна. Не стоит сразу же мчаться на СТО.

При должной подготовке и наличии необходимого инструмента вы отлично справитесь с работой самостоятельно. Главное — действуйте в следующей последовательности:

1. Подготовьте необходимое оборудование и инструмент для работы.

Вам понадобятся:

  • Набор торцевых и накидных ключей,
  • специальное устройство для запрессовки,
  • молоток,
  • тиски и зубило.

2. Купите необходимые запчасти под замену. Здесь можно выбрать два варианта сайлентблоки «Балаково» или «СЭВИ».

Эти изделия считаются наиболее оптимальными по цене и качеству. При этом отдать предпочтение какому-то одному из них – весьма сложно (они оба хороши).

3. Устанавливайте машину на смотровой яме или эстакаде. Если на вашем авто стоит защита картера – демонтируйте ее.

4. Выкручивайте гайки, которые фиксируют передние рычаги. Далее с помощью ключа на «17» скручивайте гайку с болта, который крепит стабилизатор к рычагу.

Теперь остается достать сам болт. Сделать это вручную вряд ли получится, поэтому можно постукивать по нему молотком.

5. Подорвите болты на переднем колесе, поднимайте нужную сторону домкратом и убирайте колесо в сторону.

6. Переходите к следующей задаче – выкручиванию гаек растяжек. Данная задача является одной из наиболее сложных.

Здесь вам не обойтись без ключа с хорошим плечом. Кроме этого, перед началом выкручивания не лишним будет обработать гайку WD-40 (это существенно упростит задачу).

7. После снятия гайки тяните за шаровую опору и отодвигайте ее от поворотного кулачка. Там есть еще пара болтов – выкручивайте их и демонтируйте рычаг.

Внимание! Пункт 8 относится к ВАЗ 2109 и ему подобных, на ВАЗ 2110 крабов нет, растяжка крепится к поперечной балке в ней тоже стоит сайлентблок, как на картинке, если он разбит его тоже нужно сменить.

8. Если гайку растяжки выкрутить так и не удалось, то демонтируйте рычаг в комплексе с «крабом» и растяжкой – так будет намного быстрее и проще (достаточно лишь слегка открутить гайку возле «краба» и скрутить три болта, которые крепят «краб» к кузову машины).

После этого можно продолжить «борьбу» с гайкой растяжки, но уже в более удобной позиции.

9. Демонтируйте сайлентблоки растяжки с помощью обычного зубила и хорошенько вычищайте проушины от грязи.

10. Впрессовывайте новые сайлентблоки с помощью тисков и молотка. Как правило, достаточно нескольких точных ударов, чтобы узел сел на место.

Можно «посадить» сайлентлок на место и без тисков, но в этом случае может понадобиться кувалда. Но помните, что в этом случае есть опасность повредить сам узел. Так что, лучше уж использовать тиски для верности.

11. Меняйте сайлентблок на переднем рычаге. Лучший вариант, если старый узел уже разбит. В этом случае его извлечение не составляет труда.

Все, что необходимо–достать металлическую втулку и с помощью отвертки убрать лишнюю резинку. Если же так не получается, то выпрессовывайте узел.

12. Новый сайлентблок хорошенько смажьте мыльным раствором (можно использовать средство для мойки посуды) и ставьте его на место.

В процессе впрессовки постоянно следите за краями сайлентблока. Если они начинают подворачиваться, то осторожно поправляйте их отверткой.

13. Возвращайте все на место в обратном порядке.

Вот и все. Замена сайлентблоков на автомобиле ВАЗ 2110 – это та работа, с которой вы вполне можете справиться самостоятельно.

Единственная проблема–подбор специального инструмента для выпрессовки сайлентблоков.

Но если поставить себе цель и верить в успех, то у вас все получится. Удачи на дорогах и конечно же без поломок.

Поделиться:

Нет комментариев

Замена сайлентблоков передних рычагов ВАЗ 2111. Замена сайлентблоков передней балки ваз 2110-12, Приора

Комментарии к теме Замена сайлентблоков передних рычагов ВАЗ 2111

Багдат

Хорошый ролик полезный я менял балку целиком с сайленблоками. Нужно посмотреть а то колесо чуть наза уходит. Ромашки менял. Сайленблоки задней балки и стоек тоже менял, в целом не сложно но время нужно. У моего другана на 2111 и без сайлентблока передних рычагов полно чем заниматься Ж))

Ференц

Спасибо за ролик, мне это очень помогло. Вы обещали показать как поменять ступечный подшипник.

Borre

После этого надо сход развал делать?

Simba

СТОЛЬКО … ПРИ ЗАМЕНЕ ЦЕЛЫХ САЛЕНБЛОКОВ НА ЦЕЛЫЕ=) По сайлентблоку передних рычагов все обговорили!

Аму Трибоцкий

Какая нафиг передняя балка? Вы там что курите?

Криштиану

Много лишних слов

Tavis

Спасибо все понятно. Но у меня почему то он ни вкакую не хочет заходить туда. Вздувается и не заходит

Nicolai

всем то не угодишь!! Мне друг сказал с сайлентблоком передних рычагов на ваз пока все в ажуре,

Лии

делаю все так. но он больше с каждой стороны на 7мм сжался в летающую тарелку

Maarouf

Спасибо за видео!!!

Индустрия

Спасибо за наглядность и последовательность действий!

Жанибек

есть разница в размере ваз 10ка или 08 Ж)) Желательно в деталях по сайлентблоку передних рычагов объяснил бы…

Салех

всё понятно,Ясам поменял на передних рычагах сайлентблоки -так же запресовывал их одним пальцем, ромашки, снемал стойки менял пружины,опорники, буферы,пыльники,- а вот передняя балка бала прослаблена(откр учены болты) все4,хорошо что руки И-до неё дошли -протянул всё. от меня палец в верх.

Солтан

при первой возможности сниму это видео

Костеневич Нептун

А что за сволочь дизлайк поставил? У приятеля на ваз 2111 с сайлентблоком передних рычагов до сих пор все норм 😉

Нодир Печенюк

автору спасиба видос супер все понятно!!! у меня ниссан 1990 года видео по нему нет

Sheldon

Шланги тормозные стоят не правильно, развальщик не очень, правая сторона рулевых не правильно зажата. Не все тяги пружинят (уже давно на этом говне ни кто не ездит) Прокрутом можно определить их состояние на сухость рип и плавный ход, дергать ее в верх вниз не всегда показательно, домкратим и за колесо руками право лево или на стоячей рукой за колесо. Упора ограничения на левом рычаге нет, можешь повредить пыльник на вывороте, и достать болтами твоего развальщика. Я не ставлю тебе дизлайков, просто дополняю. И то быстро, уверен еще много можно добавить. Гнут сошки маятника и рулевого, а не тяги, хочу фото этого редкого для меня случая. Первый показатель это не тянет, у положение руля. Маятники и на подшипниках есть, звучат еще больше втулочных.дак как отличить? Что бы не путать? Надо дополнять) еще роликами. Удачи

Сурен

Какие впечатления от амортизаторов Kyb? Не стучат на отбой?

Laszlo

Периодические проблемы с сайлентблоком передних рычагов это еще что 😉 Всё яснее ясного

Владка

Шаровые можно открутить и подшипник регулируют немного по-другому желательно динаметричемеим ключём,ну это а идиале, а так всё понятно.Респект!!!

Dylan

обязательно надо сказать,что затягивать на опущенной машине.иначе втулка работает на разрыв.я заехал в три сервиса,включаю Тойота СТО и все меняют на подъемнике.есте ственно отказался и поехал сам менять.

Похожие видео по ремонту

Из-за чего давит тосол в расширительный бачок? Выбрасываем распредилительный кран на ВАЗ-2109 Ремонт кардана, устранение вибрации на отечественном авто. Меняем масло, какое масло выбрать в авто ваз 2112 Замена масла в двигателе Калина, Гранта, Приора, ВАЗ 2109, ВАЗ 2110, ВАЗ 2115 8 клапанные моторы Замена фильтра салона ВАЗ 2111 2005 года выпуска Демонтаж целого зеркального элемента ваз 2110 ДМРВ 116 или 037 ВЗАИМОЗАМЕНЯЕМОСТЬ ЗАМЕНА ПЕРЕДНИХ ТОРМОЗНЫХ ДИСКОВ ВАЗ Уплотнители со смещением на двери ВАЗ 2112, Приора, ПриоДвенарь(делаем авто тише, шум в салоне ВАЗ) Правильная работа дворников ВАЗ 2111. Режимы стеклоочистителя. Замена ШРУСА гранаты на ваз 2114, ваз 2115 и т д

Замена сайлентблоков передних рычагов ВАЗ 21093. Ремонт ОТ и ДО

Комментарии к теме Замена сайлентблоков передних рычагов ВАЗ 21093

Elton

Насчет зделала инструмент обезьяна, круто сказал)

Tham

На какой машине показывал?

Watford

у меня на ходу при движении подтекает, свиста вроде никакого не замечал, чем это страшно до лета можно отъездить??? Чем вообще это страшно кроме как подливание жидкости

Candance

Макс привіт! Я власник такого ж авто як і у тебе, теж вирішив замінити задні сайлентблоки. Купив приїхав на СТО, а вони мені кажуть що ці сайлентблоки не запресуюються бо занадто товсті (я брав оригінал) скажи будь-ласка у тебе ні яких проблем не було при заміні все нормально нічого не лопнуло. Дякую!

Данияр

он не правильно стоял у тебя,с обратной стороны

Шахмурат Марко

молоток плотника и канистра пластмассовая это круто

Цыба

… алаярин!!! АТМ а написано АМТ!!! СМОТРЮ В КНИГУ ВИЖУ …,НАДЕЮСЬ ПРИСПОСОБУ КУПИЛ!? Чтоб не долбить как дятел молотком! видео …,так и запиши себе в тетрадку вдруг забудиш 🙂

Маркс

а разве не нужно чуток отпускать после полной затяжки?

Демир

Тоже открыл америку а если он закис и грани сорваны вот это секрет

Spangler

Че как куда все понятно и доходчиво

Алхан

а если рычаг новый шаровая новая, саленблоки новые, рулевой наконечник нормольный, а стук есть, я бы даже сказал хруст, а не стук, в сервисе не нашли причину, что это может быть?

Cochise

Вся бяда в том у меня, что подшипник разлетелся, как вынять наружную обойму?

Луна

А графиткой можно смазывать!?

Туяна Чуфаровская

не понял, а где хваленные диски герат?

Гомес

Здравствуйте!Ал ександр подскажите,заменить сальник хвостовика моста на opel rekord сможете?

Торонто

хмм а почему не смазали зубья рейки по всей её длине та смазка что на червяке она же быстро разотрётся по площади… а так ребята вы молодцы всё доходчиво объясняете

Aden

когда видос про акцент?

Минг Леськевич

Добрий день а е увас відео знамена задніх ризинок бо у мене щось поскрипуе зараніе дякую.

Ники

Там явно не один удар (чудо монтажа)

Arthur

Подскажите, заменил рулевые наконечники, шаровые, верхние рычаги, задание саленблоки нижнего рычага, а стук стал сильнее, едет по мелким неровностям как телега, стала жосткая!!! Стойки и поворотные кулаки в норме, что ещё может греметь???

Атиг

спасибо за видео

Дорош Анешко

Здравствуйте ребята подскажите что может быть — на скорости при не большом повороте или перестроении в лево появляется прирывистый гул. Это подшипник ступици? Или подшипник в коробке? Или привод… Не могу определить может вы такое встречали?

Эдик

Салам.лада калина 2 автомат жатко 16 кл.в пробках газ нажимаю отпускаю 1-2 скорость пинает дергает вперёд как будто сама газует и резко дергает.что это может быть?

Tahir

скажите пожалуйста, начинаешь ехать вперёд и со стороны переднего левого колёса идёт скрип(втулки меняли)…если, что передний привод.

Прокомментировать



Опубликовать

Сайлентблок задней балки ваз 2108 размеры – АвтоТоп

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Для моделей 08, 09 и 099 нужно приобретать указанные элементы со следующим каталожным номером: 2108-2914054. Для версий 10, 12, 14, 15 подходят сайлентблоки с номером 2110-2914054. Отличие этих конструкций в наружном диаметре (разница можно увидеть на рис. No 1а). В случае попытки поставить на балку > сайлентблоки от десятой модели или наоборот, вас ожидает малоприятный сюрприз.

Сайлентблоки задней балки на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115 необходимо заменить, если: появился характерный стук или скрип резины в задней части автомобиля, во время движения (особенно при прохождении поворотов) автомобиль потерял устойчивость задней оси, неравномерный износ задних колес, также может свидетельствовать о неисправности сайлентблока. Как поменять сайлентблоки задней балки? Какой инструмент для этого может понадобиться? Ответы на эти вопросы Вы найдете в этой статье.

Но начнем, пожалуй, с выбора самих сайлентблоков. Для автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 необходимо покупать сайлентблоки с каталожным номером — 2108 -2914054 , а для автомобилей ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-21152110 — 2914054. Они отличаются друг от друга наружным диаметром (разницу можно увидеть на фотографии 1а). И если Вы попытаетесь установить задние сайлентблоки от «Десятки» на балку ВАЗ-2109 (или наоборот), то Вас будет ждать неприятный сюрприз. Так, что стараемся ничего не путать.

Теперь про инструмент. Кроме стандартного набора инструмента, такого как — пара накидных ключей на «19», молотка и двух домктаров, Вам понадобятся еще: деревянный брусок и приспособление для запрессовки сайлентблоков . Это приспособление можно как купить, так и собрать самому. Если вариант «купить» Вам по каким-либо причинам не подходит, то тогда смотрим фотографию номер 1 и запоминаем размеры основных деталей: болт диаметром 12мм и длинной 170мм, кольцо-обойма диаметром 50мм и высотой 40мм. Все остальные детали приспособления подобрать будет несложно.

Пошаговое описание замены сайлентблоков задней балки на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115:

  1. Работу по замене сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике.
  2. При помощи ключей на «19» откручиваем гайки с обоих болтов крепления задней балки к кронштейну (с левой стороны снимаем фиксирующую скобу и отсоединяем от балки тягу регулятора давления задних тормозов) фото 2.
  3. Вытаскиваем болт и немного приподымаем автомобиль домкратом, отводим вниз проушину балки. И между кузовом и балкой вставляем деревянный брусок (фото 3).
  4. Далее, при помощи молотка и выколотки выбиваем сайлентблок (фото 4).
  5. Перед тем, как установить новый сайлентблок, проушину балки и сам сайлентблок необходимо смазать мыльным раствором. После чего, используя приспособление, показанное на фото 1, запрессовываем сайлентблок (смотрим фото 5).
  6. Убираем деревянный брусок, вторым домкратом приподнимаем проушину балки в кронштейн и вставляем болт (фото 6).

Все! Самое «страшное» позади. Затягиваем болты крепления балки к кузовному кронштейну на, полностью опущенном на землю, автомобиле .

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Сайлентблоки от производителя ВАЗ, смело можно назвать качественной запчастью, используются они в ходовой различных марок машин ведь это неотъемлемая ее часть.

Долговечность конечно зависит от манеры езды водителя, но в основном срок их службы велик и составляет не один десяток тысяч километров.

Основной их функцией является устранение различных деформаций и вибраций, что появляются при эксплуатации вашего железного коня.

Замена сайлентблоков задней балки ВАЗ 2109, 08, 099 одинаковые по действиям, они имеют маркировку 2108-2914054. У других марок ВАЗ 2114, 2115 маркировка другая, хотя сайлентблоки очень похожие, но все же отличаются.

Их различия только в размерах. Выходит, что резиновую втулку с десятки можно запрессовать в балку девятки, но придется попотеть, потому как она немного больше, а вот обратную операцию выполнить уже нельзя.

Основными признаками износа этого узла автомобиля являются — неустойчивость автомобиля, неравномерный износ шин, при движении по плохой дороге или кочкам слышны удары по кузову авто и неприятный скрип.

Эти симптомы могут указывать и на другие поломки, связанные с ходовой автомобиля. Допусти глухой стук может быть слышен из за неисправных задних стоек . Так что для того, чтоб убедится в этом нужно пройти полную диагностику ходовой части.

Замена сайлентблоков задней балки, в сравнении с иномарками, достаточно простая работа. Да и цена сайлентблоков совсем не велика.

Основные дефекты сайлентблоков:

  • Уменьшение упругости резинки.
  • Обрыв резины.
  • Смешение центральной втулки.
  • Проворачивание в посадочном месте.

Что бы произвести самостоятельную замену задних сайлентблоков, нужно найти небольшой брус, желательно иметь устройство с помощью которого будем запрессовывать, хотя обойтись можно и без него, ключики рожковые, торцовые или накидные и конечно молоток, без него, как известно ремонт почему то не очень получается.

Основные этапы по замене сайлентблоков задней балки:


Для начала работы нужно загнать машину на яму или эстакаду подложить под передние колеса противооткатные упоры, это делается для безопасности, мало ли что бывает. Снимаем заднее колесо для удобства. Сразу хочется сказать, что замена задних сайлентблоков проводится без снятия балки.

Со стороны водителя то есть с левой, находится тяга регулятора давления задних тормозов, она будет мешаться, поэтому его придется демонтировать, это сделать легко надо лишь вытащить скобу, которая его фиксирует фото 1 (а), а справа из крепления вытащить — тросик ручного тормоза фото 1 (б).

Откручиваем гайку на девятнадцать с болта, что крепит заднюю балку к кронштейну фото 1 (в). Извлекаем этот болт. Дальше нужно поднять машину домкратом и отвести балку вниз, что бы она вышла из проушены.

Теперь берем брусочек он разумеется должен быть из дерева и всовываем его промеж балки и кузовом, что бы балка была ниже проушены фотка 2 (г).

Небольшой кувалдой или молотком при помощи выколотки (трубки) выбиваем негодные резиновые втулки их еще в народе называют грибки фотка 2 (д).

Посадочное место нужно почистить от грязи и ржавчины и смазать раствором, приготовленным из воды и мыла. Иначе втулки будет тяжело запрессовать.

Следующим этапом будет запрессовка. Для этого нужно специальное приспособление. При его отсутствии запрессовываем втулку молотком.

Извлекаем брусок. Другим домкратом нужно поднять балку и вставить болт крепления, затянув его гайкой. Ставим заднее колесо и опускаем машину. Теперь нужно затянуть все болты сайлентблока до упора.

Теперь наверное отпадет вопрос и станет ясно, как заменить сайлентблоки задней балки своими руками на машине ВАЗ 2109.

Обычно замена задних сайлентблоков Ваз 2110 обходится довольно дешево. Поэтому многие решают выполнять эту процедуру непосредственно у себя дома. В чем преимущества самостоятельной замены? В том, что замена сайлентблоков в задней балке ваз 2110 обойдется в разы дешевле.

Преимущества замены сайлентблоков у себя в гараже


Вот какие преимущества можно получить:

  • Во-первых, такая процедура обойдется намного дешевле, чем в автосалоне.
  • Во-вторых, не известно, насколько качественно все выполнит мастер. Ведь ни для кого не секрет, что очень часто они делают все плохо, чтобы к ним в скором времени опять обратились за помощью. Конечно, встречаются и совестные автослесари, но это редкость.
  • В любом случае нужно будет приобрести сайлентблок самостоятельно и отдать его мастеру. В автосалоне он только установит его. То есть, оплата будет происходить только за работу, которую можно сделать и самому.
  • И наконец, никто не знает, установит ли мастер новый сайлентблок или он обойдется каким-нибудь старым, но все-таки функционирующим.

Примечание: но есть одно НО. В хороших автосервисах дают гарантию на ремонт, поэтому если машина сломается, то второй ремонт осуществится бесплатно. Поэтому, главное, найти такой автосалон, и все будет в порядке.

Причины замены задних сайлентблоков


Не всегда нужно заменять сайлентблоки. Рассмотрим несколько случаев, в которых их замена просто необходима:

  • Во время езды резина «скрипит». Просто если сайлентблоки плохо выполняют свою функцию, то резина не может двигаться также быстро, как раньше, поэтому и появляются посторонние звуки.
  • Слышно какое-то постукивание в задней части автомобиля.
  • Автомобилем сложно управлять, так как он потерял устойчивость в задней части.

Примечание: особенно это проявляется на поворотах.

  • Задние колеса изнашиваются неравномерно, быстрее передних. Часто наблюдается, что задняя резина «сдувается» сама по себе, хотя она не была пробита.

Если своевременно не заменить задний сайлентблок, то проблема может разрастись, что приведет к аварийным ситуациям.

Как выбрать сайлентблоки


Нужно знать следующее:

  • Для Ваз 2110 и выше необходимы сайлентблоки с каталожным номером — 2110-2914054. Они обладают определенным наружным диаметром, который подходит именно для данных автомобилей. Если купить сайлентблок для «Девятки», пытаясь установить его на «десятку», то ничего не получится.
  • Также нужно обращать внимание на его качество. Купив некачественный товар, не факт, что он долго прослужит. Он должен быть выполнен из прочного материала, который выдержит воздействие даже самых высоких температур.

Какие инструменты понадобятся


Здесь не обойтись только молотком, домкратом, и ключом на 19. Помимо этого могут еще пригодиться следующие инструменты:

  • деревянный брусок;
  • специальный инструмент, позволяющий «запрессовать» сайлентблок (то есть, установить его так, чтобы он не был подвижным).

Примечание. Подобрать детали можно легко, так как все они встречаются в свободной продаже.

Как происходит замена сайлентблоков без снятия балки


Сайлентблок находится в нижней части автомобиля. Даже в первый раз можно без труда выполнить замену сайлентблоков, если следовать данной инструкции:

  • Поднять машину домкратом.

Примечание: нужно подложить под машину картон или старое покрывало, чтобы можно было без труда работать прямо под ней. Этого не требуется, если имеется специальная яма.

  • Балку можно не снимать полностью. Ведь если снимать ее, то нужно будет демонтировать и тормозные шланги. А это займет немало времени. А вот тормозной колдун лучше отцепить, так как он в процессе работы может случайно быть сломанным. Да и к тому же он может мешать, так как его размеры являются довольно габаритными. Чтобы его снять, за него нужно потянуть, но делать это необходимо максимально осторожно. В противном случае можно «вырвать» его, что осложнит его вставление обратно.
  • Открутить гайку можно при помощи ключа на 19. Сделать это очень непросто, поэтому лучше позвать еще кого-то, кто бы помог. Но если нет помощника, то делать все придется самостоятельно. Для этого нужно как можно сильнее нажать.

Примечание: желательно брызнуть резьбу водой, чтобы она немножко окисла, после чего почистить ее щеткой по металлу. Так будет легче ее открутить.

  • С помощью лома можно опустить балку вниз, но не снимать ее.
  • Нужно отрезать резинку, которая расположена на балке, так как она также будет мешать. Делать это необходимо только в том случае, если резинка уже старая и не пригодна для дальнейшей эксплуатации. В противном случае ее можно не менять, а просто снять. Чтобы было легче ее снять, в ней можно просверлить отверстие.
  • Нужно смазать сайлентблок и вдавить его обратно.

Примечание: нельзя смазывать сайлентблок солидолом, так как он может его разъедать. Поэтому смазать его лучше мылом или моющим средством .

  • Теперь вставить обратно тормозной колдун, а балку прикрутить на болт.

Обычная замена сайлентблоков


Наиболее простая замена сайленблоков осуществляется следующим образом.

  • Данную работу нужно проводить либо в смотровой яме, либо поднять машину на домкрат и залезть под нее. Первый вариант намного проще, так как в этом случае обзор автомобиля будет лучшим.
  • Используя ключ на 19 необходимо открутить гайки, расположенные на болтах крепления задней балки. Таким образом можно будет открепить ее от кронштейна.
  • После этого нужно вынуть открученный болт, отводя вниз проушину балки. Чтобы облегчить свои действия, между кузовом ваз и балкой желательно вставить деревянный брусок размером с кирпич.
  • Затем молотком необходимо выбить сайлентблок.
  • Прежде чем устанавливать сайлентблок обратно, его нужно смазать скользкой жидкостью, чтобы он лучше функционировал. Теперь его можно запрессовать.
  • Нужно убрать брус, вернуть балку в исходное положение и закрепить болт вместе с гайками.

Фото материалы, видео- обзоры, пошаговая инструкция — все это поможет выполнить работы по замене заднего сайлентблока своими руками. Однако нужно быть предельно аккуратным, ведь не факт, что с первого раза все получится. Да и навредить своему авто можно еще хуже. Зато радует одно: цена «домашнего» ремонта является намного ниже, чем в автосервисе.

Во время установки фаркопа провел плановую проверку ходовой, беспокоил глуховатый стучек в передней части, подозревал шаровые на рычагах. Причина оказалась проще, умер полностью левый рулевой наконечник и почти умер правый. Меняется очень просто и быстро, поставил
Moog CI-ES-2466, по цене 11 эвро за штуку.

Задняя балка поводов для беспокойства не подавала, поэтому сюрпризов от нее не ждал, ходя именно они периодически мозги пудрили, на 20 тыс. пробега менялись два, нет, уже ТРИ комплекта! В первый раз не помню что ставилось, второй раз ставился Moog, который проехал оооочень мало, третий раз ставил привезенный из Испании Lemfoerder.

Lemfoerder больше стуков не давал, поэтому решил что несколько тыс.пробега у меня еще есть… Но оказалось что расслабился я рано, и заграничный Lemfoerder сдался достаточно быстро, а отсуствие характерных стуков объясняется очень просто — хорошая тотальная шумоизоляция, особенно пола в задней части (в районе балки кроме вибры в 4мм + два слоя «жигулевского войлока + 10 мм фанера + ковролин + коврик из еще одного куска ковролина)…

Да, не любят сайленты в задней балке наших дорог. И сама их конструкция не способствует долговечности, резина в железной обойме, как раз в этом месте любит рваться, их слабинка.
Поход в магазин был напрасным, нужно заказывать, будут на следующей недели. И большой вопрос — на сколько их хватит. Lemfoerder привезенный из Испании держался дольше всех, но… одним словом ждать некогда а в магазине на витрине стоят сайлентблоки в заднюю балку ВАЗ 2108-2109…

Да простят меня все любители оригинальных запчастей и ярые противники колхоза. Отличие вазовского сайлента видно сразу — большой бортик с одной стороны и чуть длинее, примерно 5 мм с другой стороны. Зато внутренний диаметр, посадочный диаметр — такие же как у родного.
Дальше все просто, с одной стороны, на фото отмечено красным, спиливаю 5 мм «лишнего» и все, запресовуем в балку Эксперта…

Pапресовуется в балку как родной, широким ободок внутрь кузова. Именно этот ободок не дает рычагам балки вывернутся, что случается с родным когда происходит разрыв резины с обоймой. Плюс он резиновый, наружной обоймы нет, рваться тоже нечему.

Эксперт конечно не девятка… но последующий 120 километровый пробег показал что чувствуют они себя превосходно. Опасался что задок станет жесче, также опасения были напрасны, после замены зад стал стабильнее, на разбитых сайлентах чувствувались некоторые «подруливания» балки, которые исчезли после замены.

Посмотрим как будут дальше ходить. Lemfoerder мне обошелся в свое время 20 эвро за одну штуку, или 220 грн. за комплект, вазовские же обошлись 50 грн. за две штуки. Даже если они прослужат столько же сколько лемфордовские, получается хорошая экономия. Не прослужат — получим опыт )

А на часть сэкономленных денег приобрел сегодня другую, не менее полезную вещицу — защиту картера двигателя, производитель — Украина, метал 2 мм, цена 420 грн. Сделана достаточно добротно, полностью закрывает картер и коробку передач, все отверстия на своих местах, отверстие под слив масла. В комплекте болты и гайки, но с установкой есть нюанс — в балке на авто в местах крепления есть отверстия, но к некоторым местам не подлезешь с гайкой, а если подлезешь — обязательно будут в будущем проблемы с возможным демонтажем. Установка пока откладывается, есть идеи как сделать так чтобы было культурно и беспроблемно с обслуживанием, но на реализацию надо время, которого сейчас нет.

Как заменить сайлентблок плавающий задний

Сайлентблоки — автомобильные детали, отвечающие за соединение тех или иных узлов и элементов механизмов. Они устанавливаются как в передней, так и в задней подвеске и служат для соединения элементов подвески и крепления рычагов, крепления двигателя и коробки передач автомобиля. Существует несколько разновидностей сайлентблоков, но чаще всего используется плавающая втулка.



Конструкция сайлентблоков

Сайлентблок представляет собой шарнир, конструкция которого состоит из металлических втулок и расположенных между ними прокладок.Такая вставка изготовлена ​​из полиуретана или резины и гасит вибрации, передаваемые от одного механизма к другому.

Устройство плавающих сайлентблоков

Плавающий сайлентблок представляет собой шарнирный шарнир. Вместе с другими сайлентблоками и амортизаторами он отвечает за обеспечение скоростного преимущества автомобиля, динамику разгона и торможения, управляемость.


В отличие от других подобных деталей шаровые опоры обеспечивают подвижное и надежное соединение рычагов, подшипников подвески и колес автомобиля, благодаря чему они могут перемещаться в разных направлениях в определенных плоскостях, в том числе и в вертикальной.Плавающий сайлентблок обеспечивает подвижное соединение стойки колеса и рычагов подвески, что дает возможность поворачивать передние колеса и реагировать на вертикальные колебания пружины.



Типы конструкции сайлентблоков

Шаровые опоры для автомобилей доступны в нескольких вариантах. Первая модель состоит из корпуса, в отверстии которого установлен шаровой палец со сферической головкой, изготовленный из композитного материала вкладыша, и пружины, сжимающей вкладыш.Отверстие в корпусе сквозное, его стенки состоят из конической и цилиндрической поверхностей. На внешней поверхности гильзы на равном расстоянии друг от друга расположены конические участки. Они взаимодействуют с кольцевой пружиной сжатия и эквидистантной поверхностью корпуса. В корпусе установлена ​​крышка, прижимающая пружину, а сам пружинный элемент включает в себя пружину и опорные секции.

Конструкция сайлентблока

сайлентблок плавающий задний, имеющий описанную выше конструкцию, имеет недостатки — дороговизна пружинного элемента и слишком сложная конструкция.По важнейшим характеристикам такой детали ближайшим аналогом является шаровая опора, состоящая из корпуса, шарового пальца, компрессионной втулки и вставки. Гильза, в отличие от пружины, изготовлена ​​из их полимерного материала.

Недостатком данной конструкции является сложный и трудоемкий производственный процесс. Для изготовления петель, способных сжимать все тело с тыльной стороны пальца, требуется специальное оборудование.


Анализ всех существующих конструкций шаровых опор позволяет сделать следующие выводы:



  1. Характеристики таких деталей зависят от года выпуска и производителя.
  2. Плавающие сайлентблоки развиваются по мере изменения материала и конструктивных особенностей втулок — от элементов из металла до деталей из тефлона, закрытых пластиковым зажимом.
  3. Количество деталей сайлентблоков за последние годы уменьшилось с 12 до 6. Это было достигнуто за счет исключения элементов, которые отвечали за смазку и регулировку шаровой опоры в процессе эксплуатации автомобиля.
  4. Все шаровые опоры требуют надежной и качественной защиты трущихся поверхностей от загрязнений.Специальные крышки для подшипников — пыльники — отличаются коротким сроком службы из-за быстрого износа. Для уменьшения износа и трения стараются использовать вставки с тефлоновыми рубашками в пластиковых корпусах. Надежность соединений повышается также за счет увеличения шероховатости поверхности пальцев.

Принцип работы плавающих сайлентблоков

При нормальных и средних нагрузках плавающий сайлентблок ведет себя как обычный шарнир, но с увеличением степени удара его устойчивость к сильным ударам увеличивается, но не вредит резинка.Подобный результат достигается за счет того, что внутри детали находится жидкость, из-за чего шарнир получил название плавающий.

Во время движения автомобиля все его узлы, соединенные сайлентблоками, также приходят в движение. Это вызывает угловое смещение шарового пальца относительно корпуса. Усилие передается от корпуса петли к пальцу через вкладыш, износ головки компенсируется пружиной.

Внутренняя поверхность вкладыша имеет большой диаметр, что снижает нагрузку на поверхность головки и гарантирует высокий уровень износостойкости конструкции в целом.Полимерный вкладыш перед сборкой петли прижимается к вкладышу. Бесшумная втулка с плавающей спиной, особенно ее металлические части, покрыта специальным защитным составом, защищающим от коррозии.

Как крепятся сайлентблоки

Петли устанавливаются в рычаги подвески несколькими способами. Самый распространенный способ крепления плавающего сайлентблока КИА Сид — вдавливание детали вместе с внешней втулкой в ​​проушину рычага.Он застегивается в ней за счет силы трения. Такая конструкция гасит вибрации и различные нагрузки. Ремонтируется тривиально и легко: старый сайлентблок выбивают кувалдой или молотком, а на его место устанавливают новый.

Если рычаг нагружен в одном направлении или плоскости или сам действует как направляющая, то без сайлентблока без внешней втулки можно обойтись. В такой ситуации используются петли, на конце упругих элементов которых имеются хомуты.С помощью последнего он вдавливается в глаз.


В последнее время большую популярность приобрели интегрированные сайлентблоки, в которых роль внешней втулки играет ушко рычага, внутри которого запрессован упругий элемент. Подобные элементы можно встретить в последних автомобилях Toyota — плавающие сайлентблоки на таких автомобилях интегрированы. Особого инженерного смысла такая конструкция не имеет: ее основная задача — увеличить прибыль производителя, так как запрессовать новую резину в рычаг вне заводских условий практически невозможно.В этом случае вам придется произвести полную замену рычага, что стоит очень дорого.

Резина или полиуретан?

Практически во всех моделях сайлентблоков упругий элемент выполнен из резины. Чем выше содержание этого материала в составе, тем лучше характеристики стыков. Несмотря на это, у них есть свои аналоги, не уступающие по качеству.


Неоригинальные сайлентблоки чаще всего изготавливаются из синтетического полиуретана и пользуются большой популярностью у автовладельцев, желающих сэкономить на оригинальных запчастях для автомобиля.

Огромным преимуществом этого материала является долгий срок службы. Полиуретановые втулки можно использовать несколько лет.


Несмотря на это преимущество, полиуретановые сайлентблоки не имеют особых преимуществ. Многие из них не подвергаются реакции вулканизации, соответственно, невозможно надежно прикрепить их упругую часть к металлической части, да и сжать такой материал невозможно: он слишком твердый. Петли из некачественного полиуретана быстро выходят из строя — через 40-50 тысяч километров.Причина этого — отрыв эластичного материала от поверхности рукава.

Даже при правильном выборе состава сайлентблока главной проблемой остается жесткость. После установки полиуретановых втулок снижается ходовая часть автомобиля, нарушается эластокинематика подвески — характер расположения колес под действием поперечных и продольных сил. Проще говоря, это позволяет исключить толкающий эффект задней подвески, характерный для многих современных моделей автомобилей.

Ресурс сайлентблоков

Правильно установленные качественные сайлентблоки даже в тяжелых условиях эксплуатации способны работать долгое время. В среднем срок их эксплуатации составляет от 70 до 150 тысяч километров.

Срок службы и разница в них напрямую зависят от качества товара. Дешевые модели из плохих материалов не справляются с серьезными нагрузками и быстро выходят из строя. Например, плавающие сайлентблоки «Мерседес» отличаются высоким качеством и долговечностью.

Активное использование автомобиля в плохих дорожных условиях — езда по бездорожью или грунтовым дорогам может способствовать быстрому износу сайлентблоков.

Неисправности сайлентблоков

Активное использование автомобиля на плохих дорогах, как уже было сказано выше, может негативно сказаться на состоянии подвески. Слишком высокие нагрузки в первую очередь сказываются на сайлентблоках.

Максимальная нагрузка приходится на штанги подвески и детали рычагов. В профилактических целях желательно проводить диагностику сайлентблоков каждые 50 тысяч километров.Эта процедура позволит заранее определить неисправность и понять, требуется ли замена плавающих сайлентблоков.

Если автомобиль долгое время не диагностировался, износ некоторых деталей может отрицательно сказаться на управляемости и безопасности автомобиля.

Основными признаками неисправности сайлентблока плавающего являются:

  1. Машина качается из стороны в сторону или движется только в одном направлении.
  2. Боковой износ шин.
  3. При торможении автомобиль теряет курсовую устойчивость.
  4. Кузов вибрирует во время движения.
  5. Визуальный осмотр сайлентблоков выявляет нарушение их целостности.
  6. Подвеска скрипит при движении.
  7. Увеличивается жесткость подвески.

Каждый из этих знаков, как и все вместе, указывает на возможные неисправности в работе петель. В такой ситуации рекомендуется не продолжать эксплуатацию транспортного средства. Замена плавающих сайлентблоков поможет справиться с неисправностями.

Как заменить плавающий сайлентблок

В зависимости от марки и модели автомобиля процесс замены петли может отличаться и иметь свои особенности. Однако практически для всех автомобилей замена задних плавающих сайлентблоков имеет общие черты.

Процесс замены сайлентблока

Сначала расшатывается ручной тормоз на автомобиле и снимается колесо. Колодки уменьшаются, после чего откручивается тормозной суппорт, а сами колодки снимаются.Откручиваются крепежные болты: от поперечного рычага, тормозного суппорта, стабилизатора поперечной устойчивости и амортизатора. Последний момент — снятие тормозного диска и откручивание болтов корпуса от датчика АБС.


Вытаскивается шплинт, после чего откручивается гайка рычага развалки, ослабляется болт самого шарнира, откручиваются болты продольного рычага. В итоге остается только хаб без насадок. Его крепежные болты также удаляются, как и болты механизма ручного тормоза.Остается только рычаг и плавающий сайлентблок («Марк-2» или другая машина — неважно), закрепленный на проводе от датчика.

Пыльник снимается с сальника со стороны заднего бампера, за которым спрятана съемная клипса. Снимается с посадочного места при помощи сверла на 6-8 мм. После этого рычаг переворачивается, и из него снимается шарик сайлентблока вместе с гильзой. Его обойму выбивают киянкой или специальным съемником.


Новый шарнир тщательно смазывают и затем устанавливают.Вы можете запрессовать, используя ту же оправку, которая использовалась для удаления старой детали, или вы можете прибегнуть к переносным тискам. После установки нового сайлентблока все детали собираются в обратном порядке. После замены желательно проверить амортизаторы, рычаги развинчивания и другие элементы подвески на износ.

Окончательная подтяжка элементов подвески производится только после того, как автомобиль будет снят с ямы или домкрата и опущен на землю.

Особенности замены сайлентблоков на разных марках и моделях автомобилей

Процесс замены петель может различаться и иметь характерные особенности в зависимости от конкретной марки и модели автомобиля, на котором проводится вся процедура установки детали.Например, плавающий сайлентблок «БМВ» перед его заменой потребует от хозяина посещения токаря — задние кулаки у таких машин алюминиевые, а не чугунные, поэтому для них нужен специальный съемник. Оригинальные съемники стоят дорого, поэтому выгоднее будет изготовить их мастерами.

Многие модели автомобилей требуют установки только оригинальных запчастей. Конечно, можно установить неоригинальные сайлентблоки, но это чревато их быстрым износом и потерей гарантии.

снятие и установка.Возможные негативные последствия

При снятии генератора 37.3701 с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Выполните следующие действия:
1. Отсоедините провод от «-» вывода аккумуляторной батареи.
2. Снимите защиту двигателя (см. Раздел 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор от автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как снять болт крепления генератора к кронштейну мешает лонжерон кузова.

3. Отсоедините разъем с проводом от выхода генератора.

4. Сдвиньте резиновый кожух, закрутите гайку и отсоедините провода от вывода генератора «30».

5. Ослабьте регулировочную гайку и гайку крепления нижней гайки.

6. Подвиньте генератор к двигателю и снимите ремень генератора.

7. Выкрутите болт крепления регулятора генератора.

8.Нижний моторный отсек. Выкрутите два болта крепления кронштейна, удерживая генератор.

9. Снимите генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установите генератор на автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратной последовательности.
A ПРЕДУПРЕЖДЕНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения привода привода генератора 37.3701 «).

Через несколько лет после покупки автомобиля может произойти поломка. Чаще всего с проблемой в генераторе сталкиваются автовладельцы. Для того, чтобы избавиться от проблемы вам понадобится:

  • снимите устройство;
  • разобрать, обнаружить ошибку, исправить или приобрести новый генератор;
  • установить исправное устройство.

Генератор

Для того, чтобы самостоятельно разобрать детали автомобиля, нужно знать, для чего они предназначены. Таким образом, генератор представляет собой конструкцию, которая предназначена для обеспечения того, чтобы электричество возникло за счет электричества, путем преобразования механической энергии в ток.То есть аккумулятор заряжается во время работы мотора.

Краткая информация:

  • генератор размещен в передней части двигателя;
  • через коленчатый вал Заведен.

На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные различия, например, разная компоновка вентилятора, тип корпуса и так далее. Но основные детали остаются неизменными. Поэтому, если владелец автомобиля хоть раз разобрался в деталях самостоятельно, то при демонтаже устройств запросто может сработать другой тип.Компоненты: ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора на ВАЗ 2112

ВАЗ 2112, крепление генератора не должно вызывать затруднений, так как практически во всех марках отечественных автомобилей Установка происходит аналогично. Но для того, чтобы работа, выполненная своими руками, не вызывала недовольства, нужно помнить все нюансы.

  1. Перед тем, как производить крепление генератора, на ВАЗ 21124 необходимо убедиться, что клемма АКБ с минусом отключена.Это один из важных пунктов в работе, так как в противном случае может произойти замыкание.
  2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. Используя ключ № 13, закрутите болты, как показано на фото ниже.
  3. Установите растяжку.
  4. Воспользовавшись специальным ключом № 10, закрутите регулировочный болт в верхнем кронштейне.
  5. Правильно кладем ремень генератора, чтобы в дальнейшем не было поломок.
  6. Ключом № 10 навинтить гайку, предназначенную для крепления проводов к приводу генератора, с плюсовой полярностью. Таким образом, оба провода установлены.
  7. Подключите провод возбуждения устройства.
  8. Установить брызговик двигателя.
  9. Включите клемму с отрицательной полярностью для возобновления работы. После полной установки ремень привода генератора лучше проверить, нужно снять натяжение.

Процессу крепления предшествует снятие устройства, определение поломки, последующий ремонт.Для того, чтобы разгладить конструкцию, нужно выполнять действия в обратном порядке.

Работа машины не может быть продолжена, если в генераторе есть проблемы. Проверять прибор необходимо после пробега 15000 км. Диагностика определяет состояние и при любых неисправностях необходимо срочно исправить ситуацию, не откладывая на потом. Ремонт всегда включает в себя анализ детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока.Если, поломку определить не удалось, продолжить анализ до конца.

Возможные негативные последствия

Существует ряд последствий, которые могут возникнуть при установке генератора в нижний кронштейн. Например, из-за втулки практически не входит вся конструкция, натяжение ремня осуществляется только после затяжки специального натяжного болта ключом №10. Гайки (№13) необходимо затягивать после проверки ремня, а его наличие. растяжение должно происходить при закручивании гаек, которые находятся сверху.

В том случае, если конструкция была затянута намного сильнее, чем заложенная, произойдет быстрый износ деталей, (типа ремня, шкива, подшипников), а, следовательно, поломка машины скорой помощи. А слабое натяжение приведет к паразитным запчастям, своеобразному свисту при работе, к невозможности зарядить аккумулятор и впоследствии к его замене.

Правильный контроль ремня

Чтобы генератор прослужил долго нужно определить положение ремня.

  1. Изделие должно слегка выцвести — примерно 10 мм, при усилии 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то лучше сразу произвести корректировку. Сначала необходимо уменьшить верхние гайки, а также нижний генератор.
  2. Затем определиться всей конструкцией с блоком цилиндров, поворотом, справа налево (для ощутимого отрыва ремня произошло). Поэтому для того, чтобы затянуть, нужно проделать действия в обратном направлении — чтобы снять устройство с цилиндра, поверните болт влево-вправо, то есть по часовой стрелке.
  3. Используя ключ, поверните коленчатый вал на два раза по часовой стрелке, используя болт крепления шкива.
  4. Далее нужно еще раз проверить проверку крепления. Если результат плохой, лучше сразу повторить действие.
  5. Затяните две оставшиеся гайки.

Есть еще второй вариант проверки. Работать удобнее и лучше внизу машины, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабляем натяжение гаек внизу, вверху.Болт, предназначенный для регулировки, поворачивают на предельное значение, генератор поднимают к блоку цилиндров и снимают ремень. После осмотра действующего ремня можно приступать к установке нового. Вначале лучше одеть его шкив коленвала, а потом и сам генератор.

Кронштейн

Чаще всего причина плохой работы авто кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как он не металлический.При неправильной установке деталей крепится крепление всех соседних устройств, что, в свою очередь, дает трещину на кронштейне.

Многие автовладельцы жалуются, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин чаще всего бывает крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлический кронштейн самостоятельно или заказать у Мастера.

Необходимо помнить — поломка кронштейна является своеобразным индикатором, указывающим на наличие перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня.Только после того, как причина будет выявлена ​​и устранена, детали будут служить долго.

Описанная инструкция позволяет разобраться в конструкции и этапах монтажа деталей. Но чтобы лучше понимать последовательность действий, необходимо ознакомиться с информацией, представленной в прикладном видео. Что работает из того, что работу надо выполнять самостоятельно, то цена ее будет невысокой.

Последовательные действия, снятие и установка позволят новичкам лучше понять внутреннюю организацию автомобилей.Главный девиз в таких работах — внимательность, так как при неправильном креплении или небольшом перекручивании, отклонении в будущем может произойти поломка многих запчастей, что приведет к затратам.

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования с двигателем. При выходе из строя этого узла полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время езды. Подробнее о принципе работы, а также о замене некоторых элементов этого узла вы можете прочитать ниже.

[Скрыть]

Характеристики и принцип работы генераторной установки на «двенадцати»

Сначала рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию формирования магнитного поля. Этот элемент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половинки этой обмотки устанавливаются в специальные полюса, а ток силовой обмотки осуществляется благодаря контактным кольцам.Вращение ротора осуществляется за счет ременной передачи от привода.

Другой, не менее важный компонент — статор, состоящий из сердечника и обмотки. Этот механизм вырабатывает переменный ток, протекающий по электрической цепи через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них схема устанавливает блок выпрямителя, используемый для преобразования напряжения, которое производит устройство. В зависимости от модели устройства и его технических характеристик могут применяться разные схемы обмоток.

Реле узла генератора используется для поддержания напряжения в установленных пределах. Этот элемент изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле представляют собой несколько контроллеров, а также исполнительные компоненты. Назначение этих составляющих деталей — определить время, в течение которого обмотка возбуждения должна быть подключена к сети. В случае выхода из строя реле аккумуляторной батареи будет подаваться нестабильное напряжение.

Касательно технических характеристик который имеет генератор на ВАЗ 3701010-07, то пределы напряжения, формируемые в обмотке, равны 13.2-14,7 вольт. Сам узел позволяет производить ток силой до 80 ампер. Важно, чтобы ремень генератора ВАЗ был натянут правильно, иначе работа устройства в целом может быть некорректной. Если вы хотите своими руками проверить натяжение ремня, то учтите, что при натяжении его массой около 10 килограмм ремень должен быть больше 8 мм (автор видео — канал в гараже у Сандро) .

Сервисные особенности

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел был в ремонте, его нужно обслуживать правильно.В целом у данного агрегата достаточно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать для предотвращения ремонта:

  1. Следует помнить, что внешние поверхности агрегата всегда должны быть чистыми.
  2. При обслуживании также необходимо проверить качество крепления узла — он должен быть надежно закреплен на месте установки.
  3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
  4. То же касается диагностики ремня. Как уже было сказано выше, в первую очередь необходимо проверить его натяжение — ремень не должен сильно растягиваться, но это тоже не допускается. Кроме того, диагностику состояния ремня нужно проводить каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен лениться.
  5. Еще один пункт обслуживания — проверка состояния подшипников. Для диагностики нужно демонтировать планку, а узел ротора нужно повернуть вручную.Если при вращении вы почувствовали зазор или даже легкую ревность, то подшипниковые устройства нужно менять. То же касается появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам. Как показывает практика, наиболее частым из них является вышедшая из строя щетка или подшипники. О ремонте этих компонентов читайте ниже.

Порядок замены щеток

ВАЗ производится следующим образом:

  1. В первую очередь необходимо прижать три защелки на корпусе устройства, по бокам. Эти защелки фиксируют крышку к механизму.
  2. Сама крышка снимается и снимается в сторону. Таким образом, вы можете получить доступ к регулятору.
  3. На регуляторе есть два болта, фиксирующие прибор — их необходимо открутить. Затем потяните за ручку и снимите ее.
  4. Оцените статус кистей — если они рабочие, длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо отремонтировать, заменив щетку, либо поменять узел устройства. Если ремонт будет проводиться, вам понадобится паяльник, так как узел щетки припаян к реле. Для начала необходимо отпустить провода, подключенные к щеткам, а затем демонтировать узел, заменив его новым и надежно припаять к контактам реле. Либо вы просто меняете реле, а дальше производите сборку устройства в обратном порядке (автор видео — канал ИЗО))) Лента).

Как самому поменять подшипники?

Для замены подшипников выполните следующие действия:

  1. На разобранном генераторе необходимо заблокировать ротор, для этого воспользуйтесь отверткой, затем открутите шкив.
  2. Далее, вытащив замки, нужно снять устройство устройства. На двух половинках корпуса нужно сделать отметки, а затем с помощью отвертки нужно будет демонтировать переднюю крышку.
  3. Тогда нужно будет выбить подшипник с места посадки, его нужно будет прописать для более подходящего предмета.Как вариант, можно использовать головку на 27.
  4. После этого можно взять новое подшипниковое устройство и залить в него смазку. Этот элемент должен быть оценен через старый. Чтобы устройство было более надежно закреплено на месте установки, края можно обваливать стамеской.
  5. Теперь перейдем к заднему подшипнику. Для этого необходимо подставить либо толстую отвертку, либо тонкую стамеску, а сверху несколько раз ударить молотком, параллельно переставляя отвертку в обратном направлении.Демонтаж устройства можно осуществить при помощи рожкового ключа.

Видео «Как поменять ремень генератора?»

Визуальная инструкция по замене дана на видео ниже (автор канал в гараже у Сандро).

Мысль о замене генератора на классику древняя, как и история самого автомобиля, потому что каждому, кто ставит на свою машину колокольчики, более слабый китайский магнетол, родной 42а-го М-221, всего не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то более знакомый, спал мне на шаре 55-й генератор и возникла идея рассказать как его установить в нашей классике. Заходя в Интернет, чтобы найти хоть что-нибудь об установке и подключении, для автомобиля я ничего не нашел, много «застрявших и забытых» комментариев или долгих обсуждений электриков профессионалов, но они говорили на таком языке, что обычный русский человек, это как китайская песня, ничего не понятно…))

В связи с этим было решено написать для обычных людей статьи, чтобы помочь вам без проблем и особых навыков работы с электриком, но руками сделать эту выдающуюся процедуру замены генератора. .
Приступим:
Альтернатив у стандартного генератора очень много, так как генератор с соответствующими навыками, средствами и желаемым разрешается ставить хоть какие-то. Осматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т.к.:
а) они дешевле.
б) они более распространены, поэтому проблем с их заменой, заворачиванием комплектующих для их ремонта и поиском себя не возникнет.
в) их легче менять, не нужно искать и делать какие-то специальные крепления и глобально менять электрику.

С особенностями генераторов Вазов вы сможете ознакомиться со следующими схемами:
42а:

Теория показывает, что даже более мощный 47а генератор G222 из рода ВАЗ-2105 уже существенно лучше штатного.Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42а М-221.
55-го генератора будет более чем достаточно тому, кто использует в основном основное электрооборудование автомобиля. Это не генератор 80An, потому что если вы предпочитаете применять много дополнительного оборудования, я бы не рекомендовал его вам для установки и вызывает интерес к более новым моделям. Хотя, если он у вас б / у, чисто «магнитола плюс противотуманка», вполне достаточно.По креплению генератора 55а от ВАЗ-2108 он ничем не отличается от штатного М-221, так что тут проблемы никак не проявляются не надо брать старый 42-й и ставить свежий, основной Дело в том, что не забудьте сбросить клемму с АКБ и натянуть ремень после установки.

Сложности начинаются с включения — как видно из рисунка, к штатному генератору применяется 4 провода — 2 на пятке и 2 вставляются отдельно, а один уже вставлен в провод 55а.Это объясняется уже встроенным в генератор маркировки напряжения, так называемый шоколад. Поэтому темную проводку от реле (в) нужно изолировать, они им больше не понадобятся. Два провода со шпильками нужно прикрутить к шпильке 1, а сохранившуюся желтоватую проводку подключить к штекеру 2.

Часто многие автовладельцы ВАЗ 2110-2112 при самой первой неисправности генератора слишком спешат и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устраните это.В этом случае мы не будем рассматривать ремонт данного устройства, а только рассмотрим порядок действий, которые необходимо выполнить для снятия и установки агрегата.

Итак, чтобы без проблем его демонтировать, нам понадобится такой инструмент как:

  1. Торцевые головки для 10 и 13
  2. Рукоятки с трещоткой или пазы

Обязательно отключите автомобильный аккумулятор перед началом ремонта, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

Если у вас есть вопросы по видео-обзору, вы можете задать их на моем канале YouTube. Ниже будет представлено в обычном формате.

Фото отчет о ремонте

Сразу хочу предупредить, что в данном примере Мой ВАЗ 2110, генератор слегка зажат монтажным кронштейном, так как при аварии он на него залез, поэтому во всех тонкостях покажите порядок снятия.Но все же основные моменты будут довольно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая указана стрелкой ниже:

После этого переместите генератор назад (в сторону салона автомобиля) и снимите ремень со шкивов. Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

После этого можно открутить нижнюю гайку крепления генератора, предварительно разрезав машину и сняв защиту двигателя (если установлена):

Обычно болт сидит плотно, поэтому можно осторожно и без особых усилий выбить рукоять молотка:

После этого с обратной стороны пытаемся вытащить этот самый болт до конца:

При изменении сборки устройства установка производится в обратной последовательности.Но обратите внимание на то, что модель генератора может быть такой, какой был установлен на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашей машине, а потом показатель силы тока в амперах.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель жалюзи, которая в большинстве случаев устанавливается на заводе, то стоимость может составить порядка 3500 рублей. Хотя китайские варианты можно получить почти вдвое дешевле.Правда, за невысокой стоимостью гнаться не стоит, так как срок службы деталей может быть довольно низким.

Об авто. Топливная система. Двигатель. Система охлаждения. Шасси

Об авто. Топливная система. Двигатель. Система охлаждения. Шасси главный » Про машины. Топливная система. Двигатель. Система охлаждения. Шасси
Про машины. Топливная система. Двигатель. Система охлаждения. Шасси
  • Методика проведения краш-тестов EURO NCAP
  • Тема: Почему нельзя останавливаться на АКПП, откуда пошла Догма, «на АКПП нельзя подпрыгивать?»
  • Как на «автомат» застегнуть, чтобы не сломалось это что это такое — АКПП
  • Как забрать машину из шторма: правила эвакуации Заказать заказ машины с переплетом
  • Узнаем «прошлое» вашей машины: как проверить двигатель на угон по номеру?
  • Плюсы и минусы системы Trade-in
  • Сказал транспорт, и штрафы приходят — что делать, если на уже проданную машину пришел штраф?
  • Шины и диски на KIA Sportage, размер колес на Kia Sportage
  • Осмотр для получения ОСАГО, с какой периодичностью необходимо проходить техосмотр
  • Рейтинг автомобильных шин для вождения
  • Шины Bridgestone BRIDGESTONE Tire Center
  • Hankuk Winter 185 65 15.Доставка шин в регионы
  • Рама и тягово-сцепное устройство: описание, устройство, фото
  • Big Winter Tire Test: Выбираем «Езда»!
  • Большой тест зимних шин: выбор «вождения»!
  • Какая летняя резина лучше?
  • Шины Nokian Hakkapeliitta R2 Slush Protection
  • В поисках идеала: Что влияет на свойства зимних шин
  • Размер диска и резина Skoda Octavia, поломка
  • Размер диска и резина Skoda Octavia, поломка
  • Прокачка шин азотом: есть есть какие плюсы за то, что колеса накачаны азотом
  • Жесть Отзывы Dunlop (Лето) Шины Dunlop Sp
  • Особенности нанесения жидкого стекла на кузов автомобиля
  • Polo Sedan против Solaris: Volkswagen Polo Folk Tools или Hyundai Solaris Что лучше
  • Какую машину лучше выбрать: сравнивая Kia LED или Toyota Corolla?
  • Выбор между Kia LED и Toyota Corolla (Kia Ceed Vs Toyota Corolla) Между Kia LED Toyota Corolla
  • Какие материалы используются при производстве
  • Toyota Hiace — Toyota Hayce Описание
  • Toyota Hiace — Toyota Hayce Описание
  • Установка карбюратор «Солекс» на классике
  • Где производят шины Нордман?
  • Перебои в работе двигателя
  • Двигатель Порше: описание, устройство, история разработки, фото, видео спортивная подвеска PASM
  • Дорожный умный Шевроле Авео: высота, увеличение Шевроле Авео Седан
  • Гарантия на Skoda Octavia A5
  • Как облегчить себе жизнь и поставить гидроусилитель или электроусилитель руля на Ниву?
  • Где собирают автомобили Hyundai, заводы в России, где собирают Туссан
  • Где собирают автомобили Hyundai, заводы в России, где сейчас собирается Hyundai Tussan
  • Maserati — история марки итальянских автомобилей
  • Где собирают автомобили Hyundai ?

Обозначение приборов ВАЗ 2110.Элементы управления. Подбираем варианты новой дашборда в «десятку»

Многие сталкиваются с проблемами, связанными с ремонтом автомобилей. В этой статье пойдет речь о том, как самостоятельно обновить приборную панель в автомобиле ВАЗ 2110.

Общие характеристики

Проект автомобиля ВАЗ 2110 был начат задолго до его запуска в серийное производство. Автомобиль был серийно произведен с конвейера в 1996 году. Этот автомобиль не был похож ни на один из ранее выпущенных. ВАЗ 2110 — легковой переднеприводный автомобиль.

Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Автомобиль оснащался карбюраторным и инжекторным двигателями объемом 1,5 литра. В зависимости от комплектации автомобиль оснащался противотуманными фарами, электростеклоподъемниками, подогревом передних сидений, подогревом боковых зеркал с электроприводом, бортовым компьютером. Также при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную тормозную систему, добавить освещение.Обивка — тканевый материал. Задние сиденья можно сложить для перевозки крупногабаритных грузов и увеличения объема багажника.

ВАЗ 2110. Панель приборов. Описание

В приборную панель входят следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. С помощью тахометра определите количество оборотов двигателя.На панели приборов два дальномера. Один счетчик показывает пробег, который автомобиль проехал за весь период эксплуатации, второй — «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой ближнего света.

Как снять панель приборов?

Для снятия панели приборов в ВАЗ 2110 необходимо выполнить следующие действия:

  • отсоединить отрицательный провод от аккумуляторной батареи;
  • откручиваем винты и снимаем комбинацию приборов;
  • откручиваем 2 винта крепления панели приборов к обшивке и вынимаем комбинацию приборов из гнезда;
  • нужно отсоединить жгут проводов от панели приборов.

Для установки приборной панели необходимо выполнить действия в обратном порядке.

Новая обшивка приборной панели

В ВАЗ 2110 панель приборов выглядит неприметно и может быстро надоесть, но покупать альтернативу со встроенным бортовым компьютером не хочется, ведь придется потратить много денег на это. Процесс обновления приборной панели — горячая тема. Самый простой способ переделать приборную панель — установить специальную накладку, которую легко купить в автомагазинах.

Они недорогие по стоимости и есть множество вариантов с разным дизайном. Так что найти колодку на свой вкус не составит труда.

Для установки накладки необходимо полностью снять панель приборов. Следующим шагом будет аккуратно убрать стрелки с панели. При сборке панели и установке стрелок обратно нужно следить, чтобы водитель не отвлекался на движение транспортного средства, иначе придется заново разбирать панель и переделывать.Грамотно подобранная накладка панели приборов ВАЗ 2110 придаст ей более красивый вид и будет гармонировать с интерьером автомобиля.

Тюнинг приборной панели ВАЗ 2110

На сегодняшний день существует множество вариантов, как сделать ВАЗ 2110 своими руками. Один из самых простых и не очень дорогих способов — тюнинг панели приборов. Для этого нужно приобрести материал и запастись терпением. Преобразование дашборда выполняется в несколько этапов. Перед тем, как приступить к обновлению, его необходимо удалить. Следующим шагом будет замена штатных ламп панели приборов ВАЗ 2110 на светодиодные.Светодиоды желательно установить на прежние места, но при необходимости можно проделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

Вы можете изменить подсветку одометра. Используя лезвие, нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата изменится с зеленого на синий.

Лампы щитка приборов ВАЗ 2110 можно заменить на светодиодную ленту. Чтобы изменить цвет, необходимо стереть слой цветового светофильтра лезвием.Остатки можно удалить с помощью растворителя. Следующим шагом будет крепление светодиодной ленты внутри приборной панели. Можно подключить ленту к плате, куда подключаются патроны. Если стереть красный цвет со стрелок, а затем нанести на них белый лак, который используется для маникюра, то действительно можно получить цвет, как на выбранной ленте.

Можно реализовать автоматическую смену подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

Меняйте разные цвета с помощью отдельного ключа, подключенного к электронике автомобиля.

Электрическая схема блока индикации приборов

Блок индикации автомобиля ВАЗ 2110 включает подробную электронную схему управления, содержащую звуковой сигнал и десять светодиодных сигнализаторов. Индикаторы панели приборов ВАЗ 2110 показывают автомобилисту следующие неисправности или предупреждения:

  • недостаточное количество охлаждающей жидкости;
  • недостаточный уровень масла;
  • Недостаточное количество омывающей жидкости;
  • неисправность наружного освещения;
  • отстегнутые ремни безопасности;
  • стирание тормозных колодок передних колес;
  • Открытая дверь на авто.

Доработка звукоизоляции панели ВАЗ 2110

Многие владельцы автомобиля ВАЗ 2110 сталкиваются с такой проблемой, как скрип панели при движении транспортного средства. Одно из решений в этой ситуации — улучшение звукоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются фиксирующими болтами. Моделин может использоваться для «защиты от скрипа», а битопласт или другие материалы с аналогичными свойствами могут использоваться для поглощения шума.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать моделин, им нужно заглушить все отверстия от крепежа, чтобы уменьшить потерю воздушного потока печки. Тыльную сторону торпеды необходимо оклеить битопластом. В большинстве автомобилей блок предохранителей и перчаточный ящик подвержены скрипу. Чтобы уменьшить скрип в области примыкания ящика к панели, нужно использовать моделин, а на дно бардачка нужно прикрепить битопласт.Одно из главных достоинств битопласта — это высокая степень уплотнения. В связи с этим проблем при сборке панели обратно возникнуть не должно. Такие простые действия помогут легко обеспечить тишину и устранить шум и скрип внутри автомобиля.

Панель приборов ВАЗ 2110. Цена

Стандартный вид панели приборов ВАЗ 2110 выглядит бледно, но для того, чтобы добавить ей оригинальности, можно проделать несколько несложных операций. Один из самых простых — заменить подсветку и вставить новые устройства.Это можно реализовать следующими способами:

  • Самостоятельно поменять подсветку панели приборов и кнопок. Для этого можно использовать специальную люминесцентную краску: изменить цвет цифр, стрелок, насечек. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
  • Приобрести готовые накладки на панель приборов (большой ассортимент есть на автомобильных рынках). Накладка на панель приборов ВАЗ 2110 придаст более стильный вид.
  • Приобрести и установить новый щиток приборов (доступен в различных модификациях: цифровой и стрелочный) со встроенным бортовым компьютером.

  • Заменить всю панель приборов или всю торпеду (это потребует больше временных и финансовых затрат).
После отпускания рычага подрулевого переключателя щетки сделают еще три-четыре полных хода.
На автомобилях ВАЗ 2111 с кузовом универсал и ВАЗ 2112 хэтчбек рычаг правого подрулевого переключателя имеет еще два положения.При перемещении рычага управления на рулевой колонке от себя включается стеклоочиститель крышки багажника (фиксированное положение). Щетка стеклоочистителя сделает четыре полных хода, и стеклоочиститель переключится на прерывистый режим работы. При перемещении рычага подрулевого переключателя до упора (нефиксированное положение) омыватель крышки багажника включается. Жидкость будет подаваться в стекло до тех пор, пока рычаг подрулевого переключателя удерживается в этом положении, а стеклоочиститель будет работать в непрерывном режиме.
12 — ручка регулировки подсветки панели приборов. Поворачивая ручку, можно регулировать яркость подсветки панели приборов.
13 — контрольная лампа включения задних противотуманных фар. Загорается при включении задних противотуманных фар.
14 — кнопка включения задних противотуманных фар. Противотуманные фары можно включить только при включенном внешнем освещении нажатием кнопки переключателя. Когда включены задние противотуманные фары, загорается контрольная лампа (позиция 13).Свет выключается повторным нажатием кнопки.
15 — контрольная лампа включения обогрева заднего стекла. Загорается при включении обогрева заднего стекла.
16 — кнопка включения обогрева заднего стекла. Обогрев заднего стекла осуществляется только при включенном зажигании. При нажатии кнопки переключателя загорается контрольная лампа и ток будет течь через нагревательный элемент, приклеенный к заднему стеклу. Элемент будет нагревать стекло, не давая ему замерзнуть или запотеть.Обогрев заднего стекла при повторном нажатии кнопки.
17 — рычаг управления заслонками распределения воздуха. Перемещая рычаг, можно направить воздушный поток на лобовое стекло, к ногам водителя и пассажиров и в верхнюю часть салона (см. Поз. 10).
18 — лампа индивидуального освещения. Фонарь позволяет регулировать направление света. Лампа включается и выключается поворотом рассеивателя вокруг своей оси.
19 — клавиша управления зеркалом заднего вида (переключатель день-ночь). Чтобы фары автомобилей, движущихся назад, не ослепляли водителя через зеркало заднего вида, необходимо переместить ключ в переднее положение.
20 — внутреннее зеркало.
21 — решетки центральной вентиляции. Предназначен для изменения направления воздушного потока, проходящего через фильтрующий элемент системы вентиляции салона и отопителя. Вы можете заблокировать поток воздуха через решетку, развернув ее вертикальные направляющие пластины поперек воздушного потока.
22 — решетка вентиляции обдува лобового стекла. Направляет поток воздуха через обогреватель на лобовое стекло. Скорость воздушного потока регулируется рычагом управления воздушной заслонкой (поз. 17).
23 — блок управления отопителем. Подробнее см. «Блок дисплея бортовой системы мониторинга, иммобилайзер и органы управления обогревателем».
24 — кнопочный выключатель аварийной сигнализации. При нажатии этой кнопки все указатели поворота и сигнальная лампа на панели приборов включаются в прерывистом режиме.Сигнализация будет работать как при включенном, так и при выключенном зажигании.
25, 37 — заглушки. Резервные места для установки выключателей дополнительного оборудования.
30 — крышка бардачка (бардачок).
31 — часы. Здесь можно установить бортовой компьютер на части автомобилей.
32 — крышка ниши. Предназначен для установки автомагнитолы или другого головного устройства аудиосистемы.
33 — прикуриватель. Чтобы включить прикуриватель, вставьте гнездо в фиксированное положение.После нагрева спирали прикуриватель автоматически немного выдвигается из гнезда.

Ситуации, когда не работает приборная панель на автомобиле ВАЗ 2110, не редкость для продукции отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам ничего не остается, как бороться с неисправностями, которые появляются снова и снова. Подробнее об этом позже в статье.

Приборная панель 2110, описание каких устройств установлено на приборной панели

Панель приборов ВАЗ 2110 старой модели и панель приборов ВАЗ 2110 новой модели, в чем разница


Приборные панели, устанавливаемые на ВАЗ 2110, выпускаются в двух вариантах — старая модель и новая модель, что зависит от года выпуска автомобиля.

Их отличие в том, что на приборной панели старой модели все приборы размещены симметрично, а на приборной панели нового образца — датчики охлаждающей жидкости и топлива смещены в правую часть панели.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Самая существенная неисправность панели приборов — это ее абсолютный отказ. При этом не работают ни сами приборы, ни контрольные лампы, не работают индикаторы, а стрелки падают вниз.Для устранения проблемы в первую очередь необходимо проверить предохранитель на пятнадцать ампер, обозначенный F6. Чаще всего именно он становится причиной выхода из строя панели приборов.

Перегорел предохранитель F6, как найти причину, что искать

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный выход из строя узла. Вы можете найти его в монтажном блоке. Если этот элемент перегорел, следует искать причину этого явления, иначе новый предохранитель повторит судьбу предыдущего, то есть тоже сгорит.Причина перегоревших предохранителей, как правило, — банальное замыкание электрической схемы.

Устройства для прыжков стрелы, причины

Бывают ситуации, когда стрелки приборов прыгают на своей шкале от максимума к минимуму. Чаще всего причина этого явления — плохая связь (контакт) с массой. Провод массы от панели приборов крепится к перегородке, отделяющей моторный отсек от салона. Найти его можно, вынув магнитолу из розетки.Однако, если на вашем транспортном средстве была установлена ​​сигнализация, велика вероятность, что для удобства работы крепление этого массового провода перенесено в другое место, более доступное. Установщики сигнализации, как правило, переставляют ее за обшивкой в ​​районе левой ступни водителя.

Такая же картина возможна при установке магнитолы. При подключении его минусового провода откручивался массовый провод приборной панели, после чего он плохо наматывался. Из-за этого под воздействием вибраций, которые передаются кузову автомобиля, он ослабляется.Стоит отметить, что он плохо заворачивается из-за того, что это делать не очень удобно.

Фиксация массы провода, как проверить контакты

Если крепление массового провода качественное, необходимо проверить сам приборный щиток. Для этого нужно максимально вытянуть его из места крепления, не отсоединяя проводов, идущих к колодкам. Необходимо проверить провод массы на белом блоке Х1, идущий к первому контакту. Кроме того, следует проверить напряжение на следующих контактах — 6, 9, 10, которое должно быть равным двенадцати вольт.Обратите внимание на целостность дорожек на обратной стороне панели приборов, по которым ток течет к потребителям.

Перестал работать прикуриватель, какая связь с выходом из строя щита

Еще одна причина выхода из строя панели приборов — прикуриватель. Проблема в том, что через эту розетку некоторые автомобилисты подключают дополнительные устройства, в частности автомобильный пылесос, автобусный электронасос, зарядное устройство для сотового телефона. Учитывая, что этим потребителям нужен большой ток, либо выходит из строя сам прикуриватель, либо перегорает предохранитель F19, из-за чего и отказывает панель приборов.Стоит отметить, что прикуриватель также можно вывести из строя, долго удерживая его во включенном положении. В таких случаях можно заставить работать приборную панель, отключив гнездо прикуривателя, но если предохранитель F19 не перегорел.

Как видите, все проблемы, связанные с абсолютным выходом из строя приборной панели, может устранить сам автовладелец. Для этого ему не нужны дополнительные знания в области электротехники. Единственное, что ему следует знать, — это возможные причины такой неисправности.

Благодаря значкам на приборной панели водитель всегда может знать, в каком состоянии находятся узлы и агрегаты его автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы поговорим ниже.

[Скрыть]

Приборная панель

Что делать, если панель приборов не горит и не работает? Как настраивается приборная панель и как ее разобрать при необходимости? Прежде всего, давайте взглянем на ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

  • тахометр, позволяющий контролировать количество оборотов двигателя;
  • спидометр, показывающий скорость движения;
  • Регулятор уровня топлива в баке;
  • регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
  • контрольных показателей, которых должно быть 12;
  • диодные указатели подвески панели приборов ВАЗ 2110;
  • разъем резервного питания, в который включается контрольная лампа;
  • несколько блоков для подключения кабелей.

Следует отметить, что красный блок на схеме подключения помечен символами X2, а белый — символами X1, чтобы эти элементы нельзя было перепутать. Если говорить непосредственно о пульте управления «десятки», то в этих автомобилях существует несколько типов панелей, расположенных на приборной панели. В этом случае большая часть зависит от года выпуска автомобиля — машина может быть укомплектована как старой, так и новой версией приборки.

  1. Одной из особенностей старого щита является то, что все приборы установлены в нем симметрично.
  2. В панели управления нового образца несколько индикаторов — температура силового агрегата и уровень бензина — расположены с небольшим смещением вправо.

Если приборы не работают, лампы перестают гореть, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут отказать в работе, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед ремонтом щитка приборов ВАЗ 2110 рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т.д.

В принципе, «прочитать» разобранный экран не проблема, тем более что вся необходимая информация есть. указана в сервисном руководстве по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления вы сможете решить без помощи электрика.

Общие неисправности и способы их устранения

Контрольная панель может перестать работать по нескольким причинам.

Как правило, снятие панели приборов происходит при следующих неисправностях:

  1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причина — короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
  2. Одна из самых серьезных проблем, при которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и без исключения перестают работать датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы в первую очередь необходимо провести диагностику узла безопасности под номером 15, он имеет маркировку F6 и эта деталь находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала нужно найти и устранить причину, только потом установить новый элемент. Как правило, причина срабатывания предохранителя — короткое замыкание в электросети.
  3. Стрелки начали самопроизвольно двигаться вниз и вверх. Эта проблема довольно часто встречается у отечественных десятков, как правило, основная причина — проблема плохого массового контакта. Сначала провод массы подводится к перегородке, предназначенной для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество крепления.
    Во-вторых, довольно часто при установке массу выносят в другое место, чтобы к ней было удобнее доступ. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под кожей салона, в частности, рядом с левой ногой автомобилиста.
    В-третьих, массовый провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода массовый провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при езде, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь, вам необходимо надежно закрепить публикации, так как это может принести некоторые трудности в будущем.
  4. Неисправности связанные с работой самой приборки. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, которые его питают. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также диагностировать наличие напряжения на 9 и 10 контактах. Если система работает исправно, то при диагностике вы заметите, что напряжение в системе 12 вольт.Также рекомендуем проверить заднюю часть приборной панели — все токопроводящие дорожки на ней не должны быть повреждены.
  5. Как показывает практика, проблема неработоспособности пульта управления часто связана с выходом из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этому слоту различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядка для мобильного телефона, планшета и видеорегистратора, радар-детектор, GPS-навигатор и другие устройства также могут питаться от проектора.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, и часто может произойти выгорание предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить колодку штекера штекера. Если эти действия не дали результатов, просто замените предохранительное устройство.
  6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его наркомании.Возможно, новый щит был установлен неправильно, поэтому теперь он не работает. Или при установке приборки были подключены не все провода, также они могли просто гнуться. Если проблема в проводах, то заменить проблему позволит их (автор видео — LedStyle70).

На самом деле большинство неисправностей, которые связаны с работой панели управления, часто решаются самостоятельно в домашних условиях. Особенно если речь идет о продукте отечественного автопрома — «десятке».«Но есть что учесть. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то самостоятельный ремонт не стоит. Лучше проконсультироваться у квалифицированного специалиста. Пусть деньги платят, но вы будете уверены, что все будет сделано правильно.

Извините, на данный момент нет доступных опросов.

Видео «Как установить светодиодные лампы в приборку»

Подробнее о том, как самостоятельно установить диодные лампы в блок управления панель, узнайте из видео ниже (видеоролик — Алексей Липатов).

Если на ВАЗ 2110 не работает панель приборов, нужно выяснить причину неисправности. Она может быть серьезной или несовершеннолетней. Часто для устранения поломки панель необходимо демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Описание типов панелей

Щит перед водителем, содержащий набор сигнальных ламп, называется панелью.

Имеет другое название — приборная панель и состоит из следующих компонентов:

  1. Узлы, фиксирующие значение скорости автомобиля — спидометр.
  2. Устройство, отслеживающее количество оборотов — тахометра.
  3. Два индикатора: температура охлаждающей жидкости и уровень топлива.
  4. Индикаторы разного цвета.
  5. Шесть отдельных ламп, отвечающих за подсветку.
  6. Серия розеток с резервированием для включения ламп.
  7. Один блок красного цвета. На схеме подключения у него X
  8. Еще один белый блок помечен X

На ВАЗ 2110 есть 2 типа панелей приборов: старая модель и европанель.

Отличия между ними следующие:

  • старые щиты имеют симметричное расположение устройств;
  • в евроаппарате указатели уровня топлива и количества подогрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то это может заключаться в ее полном выходе из строя или неисправности отдельных индикаторов. В особых случаях вместе с освещением перестают работать левый габаритный фонарь и фонарь заднего номерного знака.Причина — выход из строя плавкого элемента.

Проблемы с предохранителями

Отказ в работе приборной панели происходит, если предохранитель усилителя перегорел. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, нужно искать причину его выхода из строя. Простая замена элемента на новую проблему не решит. Можно с уверенностью сказать, что он тоже сразу перегорит. Причина — короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают максимальное или минимальное значение. Итак, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление для проводов соединяет приборный щиток с перегородкой, отделяющей моторный отсек от внутреннего пространства. Чтобы найти это место, вынимается магнитола.

В случае установки сигнализации такие крепления переносятся на обшивку салона, место, где находится левая ступня водителя.При покупке автомобиля такая информация доводится до сведения водителя.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки закреплен ненадежно. Когда машина движется, контакт теряется. Чтобы исключить такую ​​поломку, нужно просто более надежно ее отремонтировать. После этого стрелки дадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что панель приборов ВАЗ 2110 не работает из-за прикуривателя.Часто его розетка используется для подключения различных устройств большей мощности. Здесь заряжаются телефоны, включаются планшеты или другая техника. Имеется значительное потребление тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого откручиваем крепление заслонки, вытаскиваем. Провода, ведущие к нему, остаются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Напряжение везде должно быть 12 вольт.Провод, ведущий к земле, который находится на колодке Х1, проверяется. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Это выражается в следующих проявлениях:

  • стрелка полностью неподвижна;
  • дрожание стрелы с последующей ее остановкой;
  • спидометр работает только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками расположен электронный спидометр. Если устройство выходит из строя, то его просто необходимо заменить.

Однако чаще причина иная:

  1. Сигнал на спидометр идет от датчика. Возможная причина его отсутствия — загрязнение устройства. Затем его снимают, промывают и сушат.
  2. Отсутствие хорошего контакта. Смотрите проводку повсюду.
  3. При выходе из строя самого датчика его заменяют.

Диагностика и устранение неисправностей

При неработающем щитке приборов на ВАЗ 2110 необходимо на первом этапе провести диагностику.

Состоит в следующем:

  • все лампы проверены и перегоревшие заменены на новые элементы;
  • с помощью мультиметра проверяется вся проводка на обрывы или плохие контакты;
  • при обнаружении окисленных участков их очищают;
  • все предохранители сканируются и перегоревшие детали заменяются новыми;
  • Все существующие приборы проверены.

Проверка указателя уровня топлива и указателя температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

  1. Зажигание включается.
  2. Отдельный кусок провода соединяет положительный полюс устройства с массой. Если стрелка перемещается, следует осмотреть проводку в области датчика-индикатора.
  3. Если индикатор температуры определяет перегрев, он отключается от датчика.Падающая стрелка указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
  4. Чтобы проверить устройство, его снимают. Его положительный вывод подключается к плюсу аккумулятора, а отрицательный — к минусу. Стрелка должна показывать ноль. В случае отклонения индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом.Затем следы осматриваются. В случае разрыва контакт восстанавливается припоем. Если такой процесс невозможен, устройство необходимо заменить.

Меры предосторожности при работе

При работе необходимо соблюдать следующие рекомендации:

  • при замене предохранителя выключить зажигание;
  • точность при испытании, чтобы не было замыкания проводов;
  • если пайка проводится, то используется маломощный паяльник с тонким наконечником;
  • при работе с разъемами не прилагается больших усилий.


















высококвалифицированных мастеров.

Сопровождается предварительной подготовкой:

  • отключено питание от аккумулятора;
  • снят руль и накладки колонки;
  • иногда сиденья вытаскиваются.

Удаление старой панели

Инструкции по разборке:

  1. Демонтируются ограждения, расположенные у ног перед людьми.
  2. Из-под ручного тормоза извлечена изогнутая заглушка;
  3. Снимается крышка электрического стеклоподъемника и вынимается вилка прикуривателя.
  4. Снимается крышка рычага коробки передач. Удаляются воздуховоды, идущие к задним сиденьям.
  5. Накладки из пластиковых багажников снимаются.Вытащена магнитола.
  6. Крышки снимаются с верхней части панели. Появившиеся гайки откручиваются.
  7. Затем отворачиваются болты, расположенные по контуру нижнего края, а также у ног водителя и пассажира;
  8. Снимается монтажный блок и снимается пластиковый кожух.

Установка нового образца панели

Обе панели имеют разные размеры, поэтому установка осуществляется 3 способами:

  • новая комбинация приборов подогнана под имеющиеся размеры панели;
  • панель полностью заменяется на новый образец;
  • Установка euronlay продолжается.

Последний метод используется редко. Это связано с тем, что для установки требуется комбинированная разводка. Работа ведется на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в безопасности предохранительных элементов. Продолжайте проверять датчики. Если обнаружена поломка, отремонтируйте. Если ремонт невозможен, замените его.

Что представляете.

Сайлентблоки представляют собой пару металлических гильз.Один из них внутренний, другой внешний. Между ними обязательно расположена вставка из полиуретана. Подвеска Volkswagen Polo достаточно изношена. Оригинальные детали служат долго, на рынке представлено множество различных аналогов. Необходимо следить за состоянием рычагов, а также сайлентблоков.

Что вообразили

Сайлентблок рычага подвески объединяет в себе все его основные компоненты. Кроме того, они участвуют в работе амортизаторов.

При этом в деталях сразу выполняется список различных задач. Очень важно следить за их состоянием. При первых же неисправностях необходимо заменить. В первую очередь, это касается различных злоупотреблений. Volkswagen дает гарантию на эту деталь около 50 тыс. Км. Как правило, оригинальные детали этого автомобиля проходят через 60-70 тысяч км. Но важно отметить, что такие компоненты могут чаще выходить из строя.

Состояние детали можно оценить по дому.Достаточно просто поднять машину на подъемник или установить на смотровую яму. Основные признаки сайлентблоков и рычагов:

  • Поверхность сиенелевого блока должна быть без трещин, гладкой;
  • Важно отсутствие люфта — при его наличии детали необходимо заменить.

Последствия износа сайлентблока могут быть довольно серьезными. В первую очередь это снижение управляемости, машина может «кидаться» из стороны в сторону.

Также может быть неравномерный износ шин. Поэтому важно следить за исправным состоянием деталей, при необходимости заменить как можно больше.

Отдельно стоит отметить вопрос подбора деталей для этого автомобиля. Как и во всех других случаях, всегда стоит вопрос выбора между оригинальной деталью и аналогом. Первые на порядок дороже, но качество их значительно выше. Причем цена на эти комплектующие относительно невелика, выбор нужно делать в пользу первого.Оригинальные запчасти имеют значительно больший ресурс. Что увеличит время до следующей замены.

Стоимость сайлентблоков составит:

Сами руки менять, как правило, не нужно. Удержать их крайне проблематично. Выбирая сиенелевые блоки, необходимо учитывать, что разные производители по-разному обозначают детали. Это касается, в том числе, направляющих стрелков по самой резиновой части. При отсутствии опыта лучше обратиться к сотне.

При выборе рычагов на замену лучшее решение компромисс соотношения цена-качество как раз VAG. Этот производитель поставляет качественные детали, практически не отличающиеся от оригиналов.

Как происходит замена сайлентблоков, рычагов

После того, как сделан выбор необходимых запчастей, они закуплены, следует подготовить все необходимое для ремонтных работ:

  • ключ со съемными торцевыми головками — «трещотка»;
  • голов конечные номера: №16; №18; №19;
  • Осаждено
  • стиральных ключей: №16; №18; №19;
  • ключ, позволяющий отсоединить крепления колес — на 17;
  • Динамометрический ключ
  • — по возможности, но наличие не обязательно.

На конкретном примере выбраны следующие примеры рычагов передней подвески:

  • 357 407 182;
  • 1J0 407 181.

Выбраны аналоги от Lemforder, причем достаточно качественные. Не пытайтесь экономить на таких деталях, как сайлентблоки. Стоимость комплекта не более 1 тысячи рублей, но их выход из строя может доставить серьезные неприятности. Отдельно нужно остановиться на процессе обработки. Потребуется:

  • болт М12 × 150 мм;
  • гайка М12 — 2 шт.;
  • Шайба усиленная М12 — 2 шт.

Сам процесс включает следующие основные этапы:

  • необходимо поставить машину на ручник, поднять — можно установить на опоры;

  • следующим шагом будет отвинчивание колес;

  • если есть, то при демонтаже переднего сайлентблока необходимо будет снять защиту двигателя — так как она будет мешать откручиванию болтов;
  • отсоединены брызговики передних колес — они тоже будут мешать процессу демонтажа;
  • далее нужно будет открутить винты крепления шаровой опоры — для этого прикладывается торцевая головка на 16;
  • процесс осуществляется в следующем порядке: откручиваем болт крепления к подрамнику — головкой на 18; Далее необходимо открутить болт заднего синеблока — головка 18;
  • после выполнения всех операций необходимо будет вывернуть болты из отверстий в рычаге подвески;

Далее необходимо будет снять переднюю часть кронштейна подвесного рычага.При необходимости натяжные скобы необходимо очистить от грязи и коррозии. После этого передний сайлентблок прижимается специальным устройством. На самом деле это самый распространенный порок.

Далее, после подготовки, необходимо нажать на рычаги сайлентблока. Важно учесть существенный нюанс — при нажатии на сайлентблок упор должен ложиться только на внутреннее кольцо. В итоге работа выглядит так:

Аналогично прижимается задний сайлентблок.После завершения опрессовки потребуется установить рычаги в обратном порядке. Процесс замены ничем не отличается на разных вариантах кузова Фольксваген Поло — седан, хэтчбек. Важно своевременно производить замену сайлентблоков. Ведь исправная подвеска — залог устойчивости автомобиля на дороге. Возможно появление люфтов, другие проблемы при управлении автомобилем.

У этого процесса есть определенные нюансы, тонкости. В целом не требует специального оборудования.Но при отсутствии условий лучше обратиться на сотню. Это позволит избежать многих проблем, трудностей.

Сайлентблоки можно заменить самостоятельно в гаражных условиях. На замену уходит около 2 часов. Для этой процедуры потребуются следующие инструменты:

  1. Кэйд ключ.
  2. Трещотка.
  3. Головки 17 и 19.
  4. Рычаг на 19.
  5. Молоток.
  6. Долото.
  7. Vice.

Замена сайлентблоков рычагов передней подвески

  1. Установите машину на смотровую яму или бокс.
  2. Включите скорость и ручной тормоз.
  3. Демонтировать необходимое колесо (с какой стороны меняют сайлентблок).
  4. Выкрутите болт с гайкой опоры кулачка. Для этого вам понадобится головка или ключ на 17. С обратной стороны нужно закрепить болт, иначе он закрутится.
  5. Извлеките кулак с шаровой опорой.
  6. Выкрутить надрез стабилизатора поперечной устойчивости ключом на 17.
  7. Выкрутить два болта крепления рычага до 19.
  8. Выкрутить два болта крепления сайлентблока ключом или головкой на 19.
  9. Извлеките передние сайлентблоки, выбив или разрезав.
  10. Оцените их состояние. Если есть порезы, сильные потертости, сколы — замените.
  11. Новые сайлентблоки необходимо предварительно смазать.
  12. При установке необходимо соблюдать положение сайлентблока и его части.
  13. Место посадки необходимо очистить наждачной бумагой и рекомендуется смазать.
  14. Изготавливать сайлентблок необходимо молотком, нарезку резьбы не рекомендуется.
  15. Осуществляется установка остальных деталей в порядке снятия.

Замена сайлентблоков рычагов задней подвески

Инструмент нужен тот же, что и при замене передних сайлентблоков, плюс ключи на 21, 22, WD-40, ключ динамометрический (рекомендуется). Инструкции по замене:

  1. Отверните три болта на 18-м и гайку на 21-м перед тем, как сдвинуть автомобиль.
  2. Установить антиразрядные башмаки под передними колесами.
  3. Вытеснение автомобиля со стороны желаемого заднего колеса.
  4. Снимите колесо.
  5. Обработайте защиту WD-40 и открутите 4 гайки на ключ на 10.
  6. Выкрутить болты крепления сайлентблока.
  7. Извлечь сайлентблок. Оцените его состояние. При наличии сколов, порезов, сильного износа строительных лесов — заменить.
  8. Также необходимо заменить все болты и гайки крепления на новые.
  9. После установки нового сайлентблока зажать необходимое усилие по Н.М. Все болты крепления новые. Болты с гайкой 120 Нм и болты на 18 110 Нм
  10. Установить защиту обратно.
  11. Запустите машину и проехать на ней несколько километров.
  12. Оценить состояние езды после замены сайлентблоков. Посторонние шумы должны пропасть.

Не нужно посещать сервисные центры. Вы можете заменить сайлентблоки в гаражных условиях. Время замены зависит от опыта водителя. Как правило, на замену каждого сайлентблока не более 2-3 часов.Все операции рекомендуется проводить в перчатках.

С сайлентблоками — один из основных элементов подвески Volkswagen Polo. Их повреждение ухудшает устойчивость и управляемость автомобиля, поэтому не стоит откладывать ремонт «на лучшие времена».

Неисправности и симптомы

Можно подать сигнал о повреждении элементов подвески:

  • сов и «Купание» машины,
  • стук при движении по неровной дороге,
  • усиленный износ шин.

Профилактика и диагностика

Перед началом ремонта необходимо проверить состояние всех элементов подвески. Рычаги меняются при обнаружении трещин или деформаций, а сайлентблоки — в случаях:

  • повреждение концов
  • растрескивание резинового массива,
  • появление трещин или шелушения,
  • асимметричный резиновый выпуск.

Запасные части

Все неисправные детали подлежат замене новыми.Если рычаг в отличном состоянии, можно сэкономить на запчастях, заменив только изношенные «бесшумные». Передние рычаги Volkswagen Polo Sedan содержат два сайлентблока:

.
  • перед (меньший размер),
  • и задняя (более массивная).

Чтобы лишний раз не разбирать шасси, лучше заменить сразу обе запчасти. Единственное условие длительной эксплуатации рифленого узла — хорошее качество и правильная установка новых деталей.

Порядок работы

Для высококачественного и надежного шасси восстановления вам потребуется:

  • смотровая канава или подъемник,
  • динамометрический ключ
  • комплект станков,
  • шаровые опоры,
  • пресс с комплектом оправок
  • стенд для проверки углов установки колеса.

Не в каждом гараже есть такой «арсенал», поэтому лучшим способом восстановить подвеску станет поездка к профессионалам.

Обратившись в любой из автосервисов нашей сети Volkswagen, Вы получите:

  • помощь в выборе подходящих для вашего автомобиля деталей,
  • ремонт и регулировка подвески в полном соответствии с заводской технологией,
  • гарантия качества выполненных работ.

Т.к. Машинка у меня чуть 77 тыс.км упала, а это недалеко от лучших дорог пришла пора сайлентблоков, уже кричать собирался (идут на переднеприводные шкоды / вагоны им 60 -80тыс на опыте друга из сервиса Шкода), что было диагностировано 1.5 -2 тыс. Км назад. Точнее были небольшие трещинки на задней сайлентблоке, но за это время они глубокие и живая поверхность сайлента ушла на 40-50%. Передняя бесшумная за все время износилась совсем немного, но при этом тоже решено было поменять.
сайлентблоков выбрал полиуретан от фирмы «Point Support» (поставил у друга несколько волг, зарекомендовал себя положительно). Задняя часть отличается от оригинала тем, что она цельная, передняя часть идентична оригиналу.
Замену удобнее производить на яме или подъёме, но можно и без них, и без них.
Из прибора вам понадобятся: ключ на 18, головки на 6 разрядов 16 и 18 (можно использовать обычные ключи), удлинитель, храповик, ключ динамометрический, головка для откручивания защиты двигателя (у меня есть сталь неоригинальная, помешало откручивание передних болтов рычага может не мешать оригинальному), так же используем широкую и прижимную оправку для заднего сайлентблока, болт М 12 длиной 120-140 мм + гайка, большая шайба и запекания большего диаметра чем сайлентблок длиной около 50 мм (можно отрезать трубу) он для выдачи / нажатия передний сайлентблок, ну пресс или тиски, балон звездочка, домкрат и упоры для подвешивания машины.
Снять рычаг довольно просто: три гайки крепления шариков и два болта крепления рычага к подрамнику.
Задние сайлентблоки я записал / прижал на винтовой пресс, а здесь он подходит для тисков. Передний сайлентдер вытащил описанный выше болт с шайбой и патрубком, достаётся довольно легко. Перед нажатием сиденья сайлента я его хорошо очистил от остатков резины сайлент, грязи и пыли, т.к. сайлент без внешнего зажима, точнее, он выполняет роль рычага.Далее сам сайлент был обильно намазан и смазка им поставлена ​​(очень похожа на графит), и сайлент прижал на место тем же болтом, лезвие поправил отверткой.
Посадку в подрамник перед установкой сайлентблоков тоже хорошенько почистил и промазал литолом с графитовой пылью (можно использовать готовую графитовую смазку или чистый литол до крайности), также замазал и прилегающую часть задней сайлентблока. При установке рычагов пришлось немного повозиться, т.к. более широкая «юбка» заднего сайлента помешала ему с легкой установкой на место, но молоток и крепление решили проблему.После того как растянули все крепления: гайки шаровой 100нетон (можно на выложенной машине, так удобнее), и болты крепления рычага к подрамнику 70 Ньютон + доверять ему на 90WORDS необходимо делай это за рулем уже на колесах !!! Результатом порадовал, машина не билась (хотя и боялась этого из-за всей бесшумности сзади), скрипа нет! Руль снова стал острее) Прокатился уже 100км, все нормально, через 600 км посмотрим, как себя чувствуют.
Каталог полиуретановых сиенелевых блоков: передний сайлент 22061967, задний 22062221. Для любителей стандартного: передний 357407182 задний 1J0407181.

Нажмите, чтобы открыть …

Молодец, все хорошо покрашено, пошагово, уже поменял, сразу на меня за 240000, передок давил на мыло, так как считаю что резина и смазка плохая пара, зад режущий ножовкой, после этого легко вылезают, нажимаем Под рукой не было задних забитых кувалдой, с передних тисков легко справлялись с тремя шариками шариков, думаю можно крутить и без динамометрического ключа , поймешь, когда хватит, так сказать очень информативно протянуть, без сюрпризов

Какой иностранный двигатель подходит для ВАЗ 2106.Система циркуляции охлаждающей жидкости

Несколько десятков тысяч рублей, ВАЗ 20 лет, отсутствие гаража, свободное время только по вечерам и занос. Даже при большом желании и опыте многие такие вводные покажутся бессмысленными. Но у Евгения Иванова своя логика. За год, работая вечерами, из «семерки» он сделал фактически две дрифт-кара, последнюю из которых вы видите на фото.

Вот только не надо оскорбительных эпитетов и ников.Конечно, на первый взгляд Ваза не выдерживает натиска известных тюнинговых брендов и местных икон GT. Какие могут быть сравнения с распространенным у нас японским купе, модернизированным до сотни «лошадок»?

Что еще! Если приготовить эту «семерку», у нее будут довольно неординарные решения. Все-таки «болгарка-сварка-горелка, оружие и голова» при правильном использовании в итоге может легко заинтересоваться комплектами фирменных запчастей, установленных в рамках традиционных тюнинговых схем.

ДИАЛЕКТИКА. Напомним, год назад Евгений собирал машину в первой комплектации, которая. Но и тогда автор заметил — это вариант промежуточного, желаний, а затем доработки отечественных агрегатов. И кузов, и ходовая были только в начальной стадии подготовки. По сути, теперь «семерка» — это новая машина, от старой сохранилась только японская рулевая рейка. И, скорее всего, ждем замены.

ДВИГАТЕЛЬ. Под капотом сзади — «Четверка» с надписью Lada.Не верьте своим глазам! От желаемого SR20 пришлось отказаться по финансовым причинам. Но пока СА18 без турбины СА18 от Сильвии для ерунды вазочки вполне подходящий вариант. Как — ни в коем случае — 135 сил. Более того, главной сложностью стала все та же установка турбины: в тот момент я не входил. Вживление самого агрегата позволило даже немного поиграть с рейвом. Пробежав проставки к кронштейнам жигулемов, он сдвинулся на 40 мм назад, для чего пришлось разрезать моторный щит.Ниссановский выпускной тракт. В лучшую сторону: теперь «штаны» — это самодельный «паук» 4: 1. С поддоном проблем не возникло за исключением того, что обычный сундук для дрифта не подходит. Вот с прирученными пластинами — другое дело.

ТРАНСМИССИЯ. Пятиступенчатая «механика», тоже от Сильвии, хоть и цеплялась. И навесное оборудование понадобилось оригинальное, и глобальная переделка тоннеля в салоне. Из-за последнего не хватило даже места педали газа Жигулей, которую заменили на деталь от Короллы.Что касается кардана, то он сварен из двух частей: спереди — Nissan, сзади — «Жигули». Ведь Евгений не отказывался от Тольяттиусского моста и не собирается. Однородное (и это без наддува) увеличение крутящего момента рано или поздно приговорит. Однако проблем в этом создатель не видит. Полуоси (которые закручиваются раньше, чем зубцы разлагают основную пару) стоят недорого. В любом случае точно дешевле какой-нибудь импортный редуктор, на который нужно будет менять конструкцию всей подвески.Для дрифта принципиального значения его схема не имеет, хотя стабилизатор все же не лишний.

ШАССИ. С передней подвеской дело обстоит наоборот. У нее важная колея и самое главное касторка. Напомним, ранее Евгений ограничивался переносом верхних шаров на 24 мм назад, что увеличивало кастер с 4 до 11 градусов. Теперь взгляд на днище открывается оригинальной конструкции патрубков, в которой колея увеличена на 140 мм, а угол наклона оси вращения колеса — до 13-14 градусов.Огромный переворот и совершенно разные возможности! Которые поддерживают только полиуретановые сайлентблоки и амортизаторы KYB ULTRA RS. Хорошим дополнением стала гидравлическая панель на базе важного цилиндра сцепления. При этом в рабочей тормозной системе нет вакуума: слишком широкой для жигуловской компоновки моторного отсека оказалась ниссановская «четверка». Тем не менее, хочу гур, потому что дрифт — это, прежде всего, активное руление.

Все это, так сказать, видимые атрибуты подготовленной к соревнованиям машины.Также видно, что кузов несколько расширился в районе задних арок. Но сразу же незаметен другой, практический вид работы, который для дрифта не менее важен. Итак, Евгений во многих местах укрепил тело. Установлен бак посередине багажника и кресло от STI. Перенес аккумулятор в салон. Начал менять стёкла на поликарбонат. Наконец, по чертежам легендарный VFTS собран и смонтирован в кабине болтовым каркасом безопасности.

В общем с таким бюджетом… Да даже если не отталкивать от более чем скромных вложений, целей и средств реализации, а конечный результат выглядит очень достойно. Творчество всегда интереснее длинных и дорогих спецификаций.

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях малого класса. Производится Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки. То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При выходе конструкции из строя необходимо поинтересоваться, сколько нового двигателя на ВАЗ 2106 и заменить.

Технические характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип в строке
Количество цилиндров 4
Клапаны цилиндра 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосфер 8.5
Объем, см. Куб. 1569
Мощность, л. из. при 5400 об / мин 75
Крутящий момент, нм при 3000 об / мин 116
Топливо AI 92.
Расход топлива на 100 км, л
— город 10,3
— Русс 7,4
— Смешанный 10
Расход масла на 1000 км, гр 700
Габаритные размеры (ДХШВ), мм 565х541х665
Масса, кг 121
Типы масел 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По данным завода 125 000
2. Фактически 200 000
Настройка (потенциальная / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Двигатель устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция двигателя была значительно доработана и усовершенствована инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

  1. Мощность удалось увеличить за счет общего рабочего объема мотора.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
  4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной области абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода.Более опытные водители смогут купить специальную книгу в виде путеводителя, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
  2. Повышенный износ распредвала
  3. ВАЗ 2106.Самое популярное решение проблемы — регулировка клапанов. Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
  4. Если стук идет снизу мотора и произошло падение давления масла, это значит, что это компонент родных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
  5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если со стуком перекрещивается — подшипник помпы.
  6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
  7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто прижились, вышла из строя прокладка GBC (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
  9. Вибрация двигателя. Первая причина износа подушки. Прочие — разбалансировка коленвала и кардана, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Продольные крепления, расположенные на раме.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскивание прокладок возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи.
  5. Получение прижимной пластины.
  6. Демонтажные работы в завале.
  7. Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

Благодаря этой функции вы можете прокачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распределительный вал, нарезать шестерни, модифицировать впуск, настраивать блоки цилиндров, выбирать оптимальные параметры для поршневой системы, коленчатого вала и шатун.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

  1. В обязательном порядке первым делом проверяем проводку, которая выполнена из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
  2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
  3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
  4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они подойдут для любого синтетического масла.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Такой рабочий процесс необходим для смешивания нового синтетического масла с частицами отработанного минерального масла.
  • В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
  • Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках остаются налеты от возгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
  • Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
  • Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Доброго времени суток!
Подскажите пожалуйста, знает ли кто, какой двигатель от иномарки можно установить на ВАЗ 2106?
Также интересует коробка передач.
И если есть возможность, опишите необходимые переделки.
Заранее спасибо!

Поставил от Fiat 2.0 л. Ing. Правда на 07. Да еще и задний привод туда влезет. Ножка ток от колодки до подушки Жигского. Переделывает всего 2 балла. Полость предназначена для создания печки для шлангов. Они сделали это по-русски, кувалдой в рукаве. И торпеду вырезали. На кулисах есть боксбольный ордер и рычаг, за счет чего рычаг перемещается на 30-40 см. Назад. Не знаю насчет кардана не углублялся. Были даже фото. Вот один из них. Помо на Вазик.ру было такое. Гугл предлагает на первой странице, которая у меня была.Не помню, о чем спрашивали при поиске.

Прикрепленные изображения

0 0

Многим владельцам «Жигулей» один раз задают вопрос, как поставить двигатель на их машину. Причина тому — малая мощность родного двигателя, а также краткость. В качестве примера рассмотрим, какой двигатель можно поставить на ВАЗ 2106, чтобы оживить машину.

Теоретически на ВАЗ 2106 можно поставить любой двигатель, главное, чтобы он попал под капот. К сожалению, мест здесь немного и подходят двигатели только от подобных малолитражек.Но основная проблема не в этом, при установке не родного двигателя, переделке кронштейнов и так далее машину придется переоформлять в ГИБДД. Но если с этим проблем нет, то с ВАЗ 2106 можно сделать настоящего зверя. Главное, делать все безопасно.

Мастера-любители ставят на ВАЗ 2106 самые разные двигатели, будь то BMW, FIAT или приор. Важно, чтобы мощность двигателя была не слишком большой. Иначе можно сломать мост, разрушить тормозную систему или подвеску автомобиля…

0 0

Регистрация: 10.11.2009

Сообщений: 89.

Автор: Двигатели ВАЗ 2101-2107, Нива, Тайга, надеюсь становится без проблем … прикрутить один в один. С небольшими переделками: Приедет Ваз 2108-2170 пить кузов придумать крепление, в инете статья об этом есть. БМВ — 3 переваривается только маховиком, и так все идентично … С этими двигателями посложнее, но меньше червяк с другими, кроме вышеупомянутого (Описание установки в инете) Ford Scorpio 2.0 кажется 95 г. Тойота Королла 92 в ……………………………… А так заморачиваться можно любой двигатель, но каждый должен быть индивидуальным Подход к тюнингу тюнинг был подвижным — мастера разбегаются … Одни говорят, что можно, другие — блок рассчитан на объемы 1,2-1,3, геометрия совсем другая и эта настройка не надолго ..

0 0

ВАЗ «Семерка» представляет собой люксовую версию модели LADA 2105 и выпускается 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат объемом 1500 куб.Смотрите, развивая до 77 лошадиных сил. Автомобиль не раз за свою историю подвергался модификациям, в том числе оснащался разными двигателями. Возникает естественный вопрос, какой из вариантов может быть лучшим.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и силовым агрегатом. Рабочий объем варьировался в пределах от 1,3 л до 1,7 литра, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 под низкооктановый бензин был установлен на седан, который можно купить только в КНР.

Автомобиль специальной модификации 21079 выпускался мелкими сериями для оперативных служб МВД и Комитета госбезопасности. Попалась эта машина …

0 0

НА ГЛАВНУЮ

К списку артикулов ВАЗ2101-2107

Установка двигателя 2.0i DOHC на ВАЗ 2107

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступ. КПП, ГП 4.1) все вроде бы чуток и дрозе ничего, но со временем покоя стало не давать мне что реликвии жигулевского двигателя не хватило.Одним словом, надо было что-то делать.

Первая мысль была — возделать свой трактир, поставить 5 ступ. ГЧП и ГП 3.9. Стали узнавать, сколько все это будет стоить в местных условиях, получилось 12 000 крон (~ 860 $)! Думал, решил «не поеду», надо искать другой вариант. Вариант остался один: установить двигатель от иномарки. Сразу возник вопрос: а что? Ответ был найден в галерее vaz.ee, там 07 с двигателем доха-кислород.Покопался в интернете и обнаружил, что этот двигатель от Fiat Argen, и что он почти один подходит только на Жигул, с небольшими переделками.

Итак, цель была ясна: мне нужно найти аргент ….

0 0

Двигатели от «шестерки» не совсем мощные и долговечные, поэтому многие владельцы этой машины задумываются о смене мотора. Какой двигатель подходит для этой цели?

Теоретически для этого транспортного средства подойдет любой мотор, подходящий по размеру капота.Вот только места под капотом очень мало, поэтому двигатель подходит от аналогичной малолитражки. Но не забывайте, что установив не родной двигатель, придется проделать еще несколько сопутствующих манипуляций, и после всего этого потребуется перерегистрация автомобиля. Если автовладелец к этому готов, то из обычной «шестерки» может получить настоящий зверь. Главное — соблюдать все правила безопасности.

Учитывая то, что на ВАЗ 2106 подойдет двигатель от любого автомобиля, важно помнить о мощности этого двигателя.Если мощность будет слишком большой, то в результате мост может «полететь», сломать тормозную систему или возникнут проблемы с подвеской, так как нагрузка будет слишком сильной. Итак …

0 0

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступ. КПП, ГП 4.1) все вроде бы чуток и дрозе ничего, но со временем покоя стало не давать мне что реликвии жигулевского двигателя не хватило. Одним словом, надо было что-то делать.Первая мысль была — возделать свой трактир, поставить 5 ступ. ГЧП и ГП 3.9. Стали узнавать, сколько все это будет стоить в местных условиях, получилось 12 000 крон (~ 860 $)! Думал, решил «не поеду», надо искать другой вариант. Вариант остался один: установить двигатель от иномарки. Сразу возник вопрос: а что? Ответ был найден в галерее vaz.ee, там 07 с двигателем доха-кислород. Покопался в интернете и обнаружил, что этот двигатель от Fiat Argen, и что он почти один подходит только на Жигул, с небольшими переделками.

Итак, цель была ясна: мы должны искать Арджента. Урожай с недели по городу нашел Argent (2.0i, DOHC, 5CPP, GP 3.9) без документов за 3000 крон (~ 215 $). В результате …

0 0

Который можно поставить на ВАЗ 2106

В этой публикации мы попробуем разобраться, какой двигатель можно поставить на ВАЗ 2106. На замену штатного двигателя ВАЗ 2106 могу порекомендовать двигатель от ВАЗ 2112.

Замену можно начать, убедившись в правильном креплении подушки на 8мм.В остальном эти моторы совпадают, однако придется разрезать моторный щит. Но не стоит срезать щит болгаркой, так как наличие двойных листов металла и других усилителей делает эту работу опасной, лучше всего использовать газовую горелку. При этом необходимо оставить приклад в ширину окна для движения мотора на опорах.

Правда поддон переварить надо, потому что ребро ребра будет зажато в балке и с коленвалом нужно будет повозиться.Подшипник, расположенный в торце коленвала, служит опорой первичного вала на КПП ВАЗ 2101, при его отсутствии очень быстро выйдет из строя сцепление и КПП.

Подшипник …

0 0

10

0 0

Если вы перейдете на ВАЗ-2106, то знаете, что у этой машины сравнительно небольшая мощность. К тому же такие двигатели недолговечны. Поэтому многие владельцы этих машин со временем принимают решение или сталкиваются с необходимостью замены двигателя.Какой двигатель можно поставить на ВАЗ-2106? Теоретически к такому автомобилю подойдет любой двигатель, который поместится под капотом. Поскольку под капотом данной модели автомобиля достаточно места, двигатель необходимо выбирать из аналогичных небольших машин.

Установив новый агрегат, вам придется не только переделать кронштейны и произвести ряд других процедур, но и заново пройти процедуру регистрации автомобиля. При замене двигателей нужно будет перерегистрировать машину в ГИБДД.Такая необходимость связана с тем, что под номером двигателя присутствует номерной знак, который должен быть зарегистрирован в машине транспортного средства.

Мастера часто ставят на эту модель автомобиля двигатели от таких автомобилей как:

При выборе стоит учитывать допустимую мощность агрегата. Он не должен быть слишком мощным, так как иначе есть риск вывести из строя тормозную систему, сломать мост. Также в этом случае подвеска автомобиля может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу с КПП.Так вы достаточно установите кардан и соедините КПП с мостом.

Выбор двигателя


Это основной этап всей процедуры замены. Выбор следует делать с учетом собственных целей и технических возможностей автомобиля. К этой модели автомобиля подойдут практически любые двигатели ВАЗ. Установить такую ​​силовую установку можно из таких автомобилей:

  1. Нива.
  2. Калина.
  3. Приора.

Часто автовладельцы останавливают свой выбор на ВАЗ-2112.Можно скрестить двигатель и всю начинку от автомобилей ВАЗ-21045 или ВАЗ-21055. В итоге вы получите дизель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут. К тому же в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

Хороший вариант — установка мотора от приоры. Установка такого 16-клапанного агрегата обеспечит ваши 100 литров. из. При этом следует учитывать, что эта процедура замены мотора не из легких.Придется использовать болгарку для распиливания моторного щита, переварить поддон. Надо будет переустановить подшипник коленвала на восьмерку. Также потребуется доработать маховик, систему выпуска и охлаждения, привод акселератора. Если вы готовы потратить много времени, сил и денег, то подойдет такой способ увеличения мощности двигателя.

Если вы по каким-то причинам не рассматриваете варианты установок от ВАЗ, обратите внимание на Fiat 124. Такой двигатель — один из немногих, идеально подходящих для ВАЗ-2106.При этом работы по его установке и трудозатрат и времени будут минимальными. Также достаточно мощными являются двигатели: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154). Вы можете просмотреть варианты таких моторов, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно большой срок эксплуатации и хорошие технические характеристики.

Если вы хотите сделать из своей машины БМВ, поставьте один из этих двигателей: 326, 536 или 746. Такие силовые установки отличаются большой мощностью. Поэтому в любом случае, в любом случае при их выборе необходимо усилить подвеску, тормозную систему и т. Д.в противном случае езда на автомобиле будет опасной для вас и для пассажиров.

Если вы планируете установить японский двигатель для дрифта, приготовьтесь к тому, что ваши затраты будут довольно большими. Потребуется немалый объем доработок, так как дрифт (профессиональный) на обычной машине просто невозможен. Любая машина, которая подготовлена ​​для этих занятий, претерпевает огромное количество изменений. ВАЗ-2106 — не исключение.

ВАЗ «Семерка» представляет собой люксовую версию модели LADA 2105 и выпускается 30 лет.Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат объемом 1500 куб. Смотрите, развивая до 77 лошадиных сил. Автомобиль не раз за свою историю подвергался модификациям, в том числе оснащался разными двигателями. Возникает естественный вопрос, какой из вариантов может быть лучшим.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и силовым агрегатом. Рабочий объем варьировался в пределах от 1.От 3 л до 1,7 л, а номинальная мощность была от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 под низкооктановый бензин был установлен на седан, который можно купить только в КНР.

Автомобиль специальной модификации 21079 выпускался мелкими сериями для оперативных служб МВД и Комитета госбезопасности. Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб.SM Power Aggregate развивал мощность до 140 л.с., что делало обычный на вид автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное отражение автомобиля: возможно ли?

Из приведенного выше описания понятно, что на ВАЗ 2107 можно поставить любой двигатель из 14 моделей вазов. Это можно сделать без особых переделок, если только не возникнут какие-то трудности с RPD. Однако этот силовой агрегат отличается компактностью и места в моторном отсеке для него вполне достаточно.Другое дело найти довольно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются такими простыми вариантами и предпочитают задачи посложнее. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный мотор от иномарки. Теоретически в этом нет ничего технически невозможного и это можно сделать при соблюдении определенных условий. В вопросе выбора мощного подходящего силового агрегата желательно проконсультироваться у специалистов и изучить успешный опыт.

Критерии выбора

Принимая решение о переоборудовании автомобиля, следует учесть ряд важных моментов. Перечень требований, которым должен удовлетворять двигатель для ВАЗ 2107, следующий:

  1. Соответствие комплектному силовому агрегату по габаритным массовым характеристикам.
  2. Возможность стыковки с агрегатами трансмиссии автомобиля.
  3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату Сикки являются изделия таких компаний, как Nissan и Fiat.Их моторы можно использовать с минимальными переделками.

Можно купить подходящий двигатель на разборке за относительно небольшие деньги. Перед тем, как поставить его на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: уплотнителей, ремней и других комплектующих. Сделал на машине посильнее и застрял.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, который планируется ставить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу.Демонтаж штатного двигателя требуется в следующем порядке:

  1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике. Помещение должно быть оборудовано талом или другим подъемным механизмом.
  2. Отключаем аккумулятор и снимаем с авто, производим отключение и демонтаж всего навесного оборудования.
  3. Отражаем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
  4. Убедившись, что процессу с помощью Тали ничего не мешает, можно аккуратно поднять силовой агрегат и вывести его из моторного отсека.Если какой-либо из элементов будет мешать этому процессу, его следует удалить.

Двигатель в разобранном виде желательно поставить на специальный стенд, позже мотор может быть продан. Это позволит вам компенсировать затраты на переоборудование станка.

Установка двигателя на автомобиль

Подготовленный силовой агрегат с помощью тали поднимается и перемещается в Моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель устанавливают на отведенное место и размечают крепления подушек.Установка опорных площадок потребует выполнения сварочных работ у квалифицированного специалиста.

ВАЗ (Лада) 2112 2112 • 1.5 i (92 Hp) технические характеристики и расход топлива — AutoData24.com

Марка ВАЗ
Модель 2112
Поколение 2112
Двигатель 1.5 i (92 л.с.)
Двери 3/5
Мощность 92 HPW
Максимальная скорость 185 км / ч
Разгон с места до 100 км / ч 12.5 сек
Объем топливного бака 43 литров
Год ввода в производство 2000 г. год
Год остановки производства 2004 г. год
Тип купе Хэтчбек
Количество мест 5
Длина 4170 ММ
Ширина 1680 ММ
Высота 1435 ММ
Колесная база 2492 ММ
Колея передняя 1400 ММ
Колея задняя 1370
Клиренс
Расход топлива (экономичный) в городе 9.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
