Маркировка шин. Как правильно определить параметры шин
Вы хотите выбрать шину для вашего авто, но плохо разбираетесь в маркировке шин? Это не проблема! В данном разделе, мы поможем вам разобраться: какие бывают параметры шины, что они означают, и какая именно покрышка подходит для вашего автомобиля.
Подобрать шины / каталог шинРасшифровка маркировки шин.
195/65 R15 91 T XL
195 — это ширина шины в мм.
65 — Пропорциональность, т.е. отношение высоты профиля к ширине. В нашем случае оно равно 65%. Проще говоря, при одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот. Обычно эту величину называют просто — «профиль».
Поскольку профиль шины это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 195/65 R15 захотите поставить автошины с размером 205/65 R15, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто).
Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82% и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.
R — означает автошину с радиальным кордом (по сути, сейчас почти все шины делаются именно так).
Многие ошибочно полагают, что R- означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.
15 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это «посадочный» диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска.
91 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 91 — 670 кг.). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.
Таблица индексов нагрузки шины:
T — индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.
Таблица индексов скорости:
Маркировка американских шин:
Существуют две различные маркировки американских шин. Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легковой машины) или «LT» (Light Truck — лёгкий грузовик).
Например: P 195/60 R 14 или LT 235/75 R15. И другая маркировка автошины, которая принципиально отличается от европейской.
Например: 31×10.5 R15 (соответствует европейскому типоразмеру 265/75 R15)
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.
R — автошина радиальной конструкции (более старые модели автошин были с диагональной конструкцией).
15 — внутренний диаметр шины в дюймах.
Вообще говоря, если не считать непривычных нам дюймов, то американская маркировка автошин логичная и более понятная, в отличае от европейской, где высота профиля покрышки непостоянна и зависит от ширины автошины. А тут все просто с расшифровкой: первая цифра типоразмера — внешний диаметр, вторая — ширина, третья — внутренний диаметр.

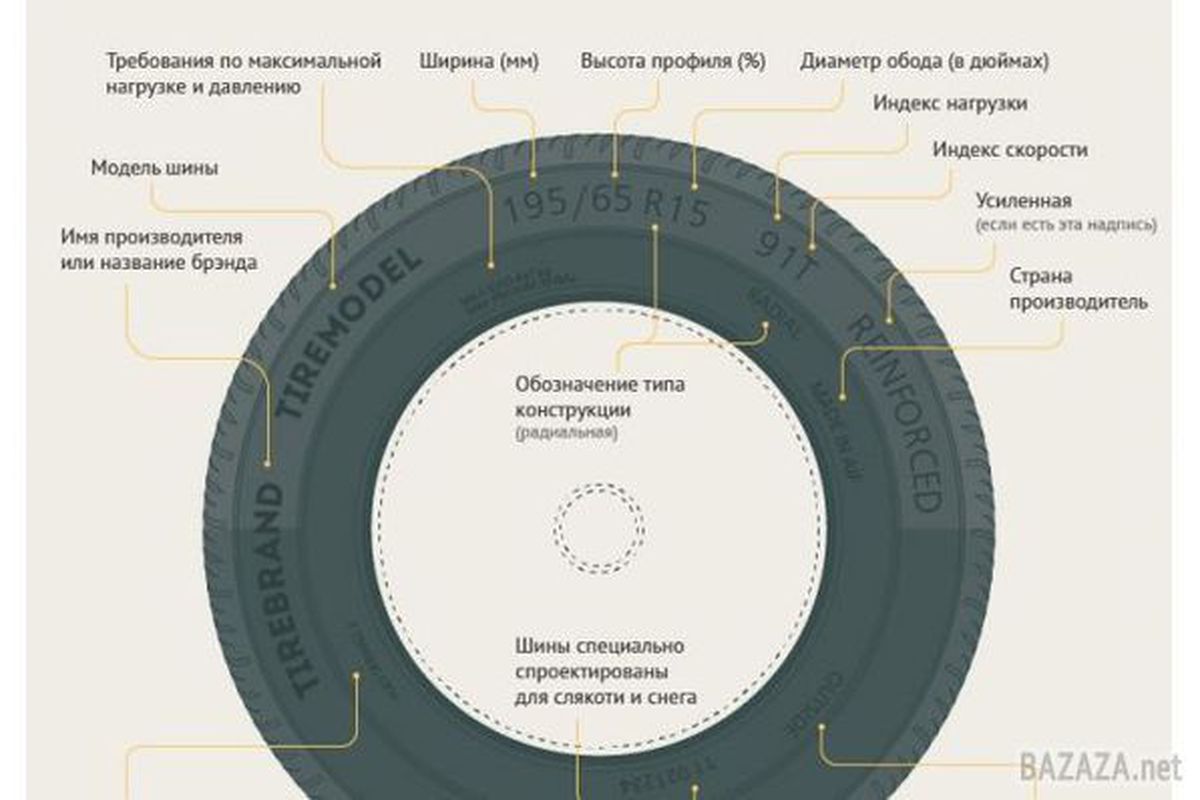

Дополнительная информация указываемая в маркировке на боковине шины:
XL или Extra Load — усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.
Другими словами если на данной шине указан индекс нагрузки 91 с пометкой XL или Extra Load, то это значит, что при данном индексе, шина способна выдержать максимальную нагрузку в 670 кг вместо 615 кг (смотреть таблицу индексов нагрузки шин).
M+S или маркировка покрышки M&S (Mud + Snow) — грязь плюс снег и означает, что шины всесезонные или зимние. На многих летних покрышках для внедорожников указывается M&S. Однако эти шины нельзя эксплуатировать в зимнее время, т.к. зимние шины имеют совсем другой состав резины и рисунок протектора, а значок M&S указывает на хорошие показатели проходимости автошины.
All Season или AS всесезонные шины. Aw (Any Weather) — Любая погода.
Пиктограмма * (снежинка) — резина предназначена для использования её в суровых зимних условиях. Если на боковине шины нет этой маркировки, то эта автошина предназначена для использования только в летних условиях.
Aquatred, Aquacontact, Rain, Water, Aqua или пиктограмма (зонтик) — специальные дождевые шины.
Outside и Inside; ассиметричные шины, т.е. важно не перепутать какая сторона наружная, а какая внутренняя. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней.
RSC (RunFlat System Component) — шины RunFlat — это покрышки, на которых можно продолжать движение на автомобиле со скоростью не более 80 км/ч при ПОЛНОМ падении давления в шине (при проколе или порезе). На этих шинах, в зависимости от рекомендаций производителя, можно проехать от 50 до 150 км. Разные производители автошин используют различные обозначения технологии RSC. Например: Bridgestone RFT, Continental SSR, Goodyear RunOnFlat, Nokian Run Flat, Michelin ZP и т. д.
Rotation или стрелка эта маркировка на боковине шины означает направленную шину. При установке покрышки нужно строго соблюдать направление вращения колеса, указанное стрелкой.
Tubeless — бескамерная шина. При отсутствии данной надписи покрышка может использоваться только с камерой.
Tube Type — обозначает, что эта покрышка обязательно должна эксплуатироваться только с камерой.
Max Pressure; максимально допустимое давление в шине. Max Load — максимально допустимая нагрузка на каждое колесо автомобиля, в кг.
Reinforced или буквы RF в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв).
Radial эта маркировка на резине в типоразмере означает, что это авторезина радиальной конструкции. Steel означает, что в конструкции шины присутствует металлический корд.
Буква E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe). DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества.
Temperature А, В или С термостойкость авторезины при высоких скоростях на испытательном стенде (А — наилучший показатель).
Traction А, В или С — способность шины к торможению на влажном дорожном полотне.
Treadwear; относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.TWI (Tread Wear Indiration) — указатели индикаторов износа протектора автошины. Маркировка на колесе TWI также может быть со стрелкой. Указатели располагаются равномерно в восьми или шести местах по всей окружности покрышки и показывают минимально допустимую глубину протектора. Индикатор износа выполняется в виде выступа с высотой 1.6 мм (минимальная величина протектора для легких автомобилей) и располагается в углублении протектора (как правило, в водоотводящих канавках).
DOT — Закодированный адрес производителя, код размера шины, сертификат, дата выпуска (неделя/год).
Подобрать шины / каталог шинМаркировка шин. Как правильно определить параметры шин
Вы хотите выбрать шину для вашего авто, но плохо разбираетесь в маркировке шин? Это не проблема! В данном разделе, мы поможем вам разобраться: какие бывают параметры шины, что они означают, и какая именно покрышка подходит для вашего автомобиля.
Расшифровка маркировки шин.
195/65 R15 91 T XL
195 — это ширина шины в мм.
65 — Пропорциональность, т.е. отношение высоты профиля к ширине. В нашем случае оно равно 65%. Проще говоря, при одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот. Обычно эту величину называют просто — «профиль».
Поскольку профиль шины это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 195/65 R15 захотите поставить автошины с размером 205/65 R15, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто). Точные данные по изменению внешних размеров колеса вы можете рассчитать в специальном шинном калькуляторе.
Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82% и шина называется полнопрофильной.
Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.
R — означает автошину с радиальным кордом (по сути, сейчас почти все шины делаются именно так).
Многие ошибочно полагают, что R- означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.
15 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это «посадочный» диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска.
91 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 91 — 670 кг.
). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.
Таблица индексов нагрузки шины:
T — индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.
Таблица индексов скорости:
Маркировка американских шин:
Существуют две различные маркировки американских шин. Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легковой машины) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R 14 или LT 235/75 R15. И другая маркировка автошины, которая принципиально отличается от европейской.
Например: 31×10.
5 R15 (соответствует европейскому типоразмеру 265/75 R15)
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.
R — автошина радиальной конструкции (более старые модели автошин были с диагональной конструкцией).
15 — внутренний диаметр шины в дюймах.
Вообще говоря, если не считать непривычных нам дюймов, то американская маркировка автошин логичная и более понятная, в отличае от европейской, где высота профиля покрышки непостоянна и зависит от ширины автошины. А тут все просто с расшифровкой: первая цифра типоразмера — внешний диаметр, вторая — ширина, третья — внутренний диаметр.
Дополнительная информация указываемая в маркировке на боковине шины:
XL или Extra Load — усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера. Другими словами если на данной шине указан индекс нагрузки 91 с пометкой XL или Extra Load, то это значит, что при данном индексе, шина способна выдержать максимальную нагрузку в 670 кг вместо 615 кг (смотреть таблицу индексов нагрузки шин).
M+S или маркировка покрышки M&S (Mud + Snow) — грязь плюс снег и означает, что шины всесезонные или зимние. На многих летних покрышках для внедорожников указывается M&S. Однако эти шины нельзя эксплуатировать в зимнее время, т.к. зимние шины имеют совсем другой состав резины и рисунок протектора, а значок M&S указывает на хорошие показатели проходимости автошины.
All Season или AS всесезонные шины. Aw (Any Weather) — Любая погода.
Пиктограмма * (снежинка) — резина предназначена для использования её в суровых зимних условиях. Если на боковине шины нет этой маркировки, то эта автошина предназначена для использования только в летних условиях.
Aquatred, Aquacontact, Rain, Water, Aqua или пиктограмма (зонтик) — специальные дождевые шины.
Outside и Inside; ассиметричные шины, т.е. важно не перепутать какая сторона наружная, а какая внутренняя. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней.
RSC (RunFlat System Component) — шины RunFlat — это покрышки, на которых можно продолжать движение на автомобиле со скоростью не более 80 км/ч при ПОЛНОМ падении давления в шине (при проколе или порезе). На этих шинах, в зависимости от рекомендаций производителя, можно проехать от 50 до 150 км. Разные производители автошин используют различные обозначения технологии RSC. Например: Bridgestone RFT, Continental SSR, Goodyear RunOnFlat, Nokian Run Flat, Michelin ZP и т. д.
Rotation или стрелка эта маркировка на боковине шины означает направленную шину. При установке покрышки нужно строго соблюдать направление вращения колеса, указанное стрелкой.
Tubeless — бескамерная шина. При отсутствии данной надписи покрышка может использоваться только с камерой. Tube Type — обозначает, что эта покрышка обязательно должна эксплуатироваться только с камерой.
Max Pressure; максимально допустимое давление в шине. Max Load — максимально допустимая нагрузка на каждое колесо автомобиля, в кг.
Reinforced или буквы RF в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв).
Radial эта маркировка на резине в типоразмере означает, что это авторезина радиальной конструкции. Steel означает, что в конструкции шины присутствует металлический корд.
Буква E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe). DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества.
Temperature А, В или С термостойкость авторезины при высоких скоростях на испытательном стенде (А — наилучший показатель).
Traction А, В или С — способность шины к торможению на влажном дорожном полотне.
Treadwear; относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.
TWI (Tread Wear Indiration) — указатели индикаторов износа протектора автошины. Маркировка на колесе TWI также может быть со стрелкой. Указатели располагаются равномерно в восьми или шести местах по всей окружности покрышки и показывают минимально допустимую глубину протектора. Индикатор износа выполняется в виде выступа с высотой 1.6 мм (минимальная величина протектора для легких автомобилей) и располагается в углублении протектора (как правило, в водоотводящих канавках).
DOT — Закодированный адрес производителя, код размера шины, сертификат, дата выпуска (неделя/год).
Подобрать шины / каталог шинМаркировка шин и расшифровка обозначения на покрышках
Установленные стандарты маркировки позволяют узнать характеристики автомобильной шины, взглянув на ее боковину. Но не все автомобилисты, особенно начинающие, могут с легкостью «прочитать» нанесенные обозначения. Сегодня мы разберем, какие бывают параметры автошин и как их указывают компании-изготовители на своей продукции.
Типоразмеры автомобильных шин
Первый и основной параметр, на который стоит обращать внимание — это цифры на боковине.
Популярный типоразмер для среднеразмерных городских автомобилей.
К примеру, «205/55R16» означает, что
- ширина покрышки составляет 205 мм;
- процентное соотношение высоты покрышки к ее ширине (а не сама высота, как ошибочно считаю некоторые автолюбители) — 55%;
- внутренний диаметр шины (или наружный диаметр колеса, для которого она подходит) — 16 дюймов.
Оптимальный размер для вашего авто производитель обычно указывает в руководстве по эксплуатации.
Использование авторезины меньшего диаметра приведет к уменьшению дорожного просвета, а модели большего типоразмера могут попросту не влезть в колесные арки.
Диагональные и радиальные корды
Автошины отличаются способом натяжения кордовых нитей: в диагональных допускается их перекрещивание, в радиальных — нет.
Второй вариант является более современным, отличается повышенной жесткостью и надежностью. Обозначается словом «Radial» или буквой «R» в типоразмере.
Радиальные шины, благодаря большей площади контакта, обеспечивают лучшее сцепление с дорогой.
Индексы нагрузки и скорости
После типоразмера идут индексы нагрузки и скорости, то есть максимально допустимые значения для этого типа резины (в нашем случае «91V»).
В представленном варианте, нагрузка на одно колесо не должна превышать 615 кг, а скорость вашей езды — 240 км/ч.
Индекс нагрузки для авто выбирайте из расчета половины максимального веса, действующего на ось. Производители рекомендуют подбирать покрышки с запасом в 15-20% от расчетного значения.
Индекс скорости также рассчитывайте с запасом примерно в 15%. Такая поправка нужна в связи с тем, что скорость движения авто может увеличиваться на затяжных спусках или при сильном попутном ветре.
Индекс нагрузки для покрышек внедорожников рассчитывайте с запасом 30%.
Сезоны и особенности дорожного покрытия
Авторезина делится на зимнюю, летнюю и всесезонную. Принадлежность к определенному типу производители указывают с помощью соответствующих надписей или изображений (капли дождя, лучи солнца, снежинка и т.п.). Наличие нескольких изображений говорит о всесезонности изделия.
- Summer — летняя авторезина.
- Winter — шины для зимней езды.
- AGT, AS, All Season, R+W (Road + Winter) — всесезонные покрышки.
- M+S (Mud+Snow) — указание того, что на этой резине можно ездить по грязи или снегу. В РФ относятся к всесезонными.
- M/T (Mud Terrain) — подходят для езды по грязевым ландшафтам, но быстрее обычных автошин стираются на асфальтном покрытии.
- A/T (All Terrain) — компромиссное решение, подходящее для асфальтированных дорог и умеренного бездорожья.
- Water, Rain, Aqua и пр. — наиболее эффективны на мокром дорожном покрытии.
Дополнительная маркировка
- Extra Load или XL — производители заявляют, что подобные шины имеют повышенную грузоподъемность. Но реально допустимую нагрузку определяет только соответствующий индекс.
- SUV или 4х4 — так маркируются модели, предназначенные для вездеходов и кроссоверов. Благодаря усиленному каркасу, обладают большей прочностью и жесткостью.
- Буква «C» после типоразмера — ставится на моделях, подходящих для небольших грузовиков или минивэнов. Обычно имеют двойной индекс нагрузки (к примеру, 102-100/Q), где первое число говорит о грузоподъемности для односкатных авто, а второе — для двускатных.
- Front Wheel и Rear Wheel — говорит о том, что шина может устанавливаться только на переднее или заднее колесо соответственно.
- Rotation — указывает на направление вращения автомобильной резины. Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
- DOT — так маркируются шины, рекомендованные для использования на территории США (это означает, что они соответствуют стандартам Транспортного Департамента США).
- Буква «E» в кружочке — указывает на соответствие покрышек европейским стандартам качества. На российском рынке встречается намного чаще, чем «DOT».
- RunFlat (RSC, MOE, AOE, SSR, EMT, ZP, RF) — на такой резине можно продолжать движение со скоростью не более 80 км/ч после полного падения давления в шинах. Расстояние, которое можно проехать на спущенном колесе, зависит от производителя и составляет от 50 до 150 км.
- TWI — маркер, показывающий износ протектора. Обозначает его минимально допустимую глубину. Надпись, которая начинает стираться, — явный признак того, что резину нужно срочно заменить.
- Traction A, B или C — показатель улучшенного торможения на мокром асфальте. Высший индекс «A», низший — «C».
- AD, SD, DD, OD, MD — наличие шипов алюминиевых, с твердосплавным, прямоугольным, овальным сердечником, пластиковых с твердосплавным сердечником соответственно.
- Michelin, Goodyear, Pirelli, Yokohama и пр. — на шинах обязательно должен быть указан производитель. Покрышки без указания компании-изготовителя могут не соответствовать заявленным характеристикам, а их использование — быть небезопасным.
Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
Высший индекс «A», низший — «C».Цветные метки
Бывают красного, зеленого, желтого или белого цвета и помогают правильно установить шины на автомобиль.
- Красной точкой или треугольником отмечают наиболее жесткое место на шине. При установке на легкосплавный диск ее надо совместить с меткой «L».
- Белая точка или треугольник — самый гибкий участок резины, должен находится с противоположной стороны от метки «L».
- Желтая отметка — самая легкая часть изделия, которая должна совпадать с золотником на диске.
- Зеленый круг — так производители обычно отмечают изделия перед первичной установкой.
Цветные полосы помогают складским работникам распознавать типоразмеры и модели шин, сложенных в стопки.
Камерные и бескамерные варианты
Большинство современных шин — бескамерные. Они обозначаются «TL» или «Tubeless». Устаревшие камерные модели маркируются «TT» или «Tube Type». Отличаются способом крепления на ободе диска.
Бескамерные покрышки при незначительных проколах ремонтируют без снятия их с колеса, также на них при периодической подкачке доехать до ближайшего автосервиса.
Дата изготовления шин
При длительном хранении автопокрышки теряют свою эластичность, а их ходовые качества ухудшаются.
Но на моделях некоторых производителей можно «прочитать» год выпуска и отказаться от покупки старых изделий.
На боковой части в прямоугольной рамке с закругленными углами указан 3-х или 4-х значный код.
В первом случае покрышка выпущена до 2000-го года, во втором — после. Первые две цифры номера означают неделю, последние — год. К примеру, код 308 значит, что резина выпущена в июле 98 или 88 года, 1517 — в апреле 2017.
Как расшифровать американскую маркировку
В Соединенных Штатах выпускают шины с двумя разными маркировками. Первые отличается от европейских лишь дополнительными буквами перед типоразмером:
- P (Passenger) — модели для легкового транспорта.
- LT (Light Truck) — покрышки для небольших грузовиков.
Второй больше отличается от привычного нам типоразмера, к тому же указывает габариты в дюймах. К примеру, в шине «33×12.50 R15» наружный диаметр составляет 33 дюйма, ширина профиля — 12,5 дюймов, внутренний диаметр — 15 дюймов. Остальные сокращения идентичны общепринятым.
Маркировка шин и автопокрышек с 1 ноября 2020 г: коды, требования, система, расшифровка обязательной маркировки автомобильных покрышек 2020 — 2021
Обязательная маркировка шин легковых автомобилей в рознице и интернет-магазинах
Важно понимать разницу между продажей маркированных шин в розницу и через интернет-магазины.
Розничные торговые точки – это самая многочисленная группа участников оборота покрышек. Они передают сведения о выводе товара из оборота и продают шины конечному потребителю. Контрольно-кассовая техника помогает провести все операции, а информация о маркированном товаре попадает в состав чека через 2D сканер. Информация о продаже конкретной шины передаётся оператору фискальных данных и в систему Честный ЗНАК.
Исходя из этого списка, шины практически для всех транспортных средств, которые перемещаются по российским дорогам, должны иметь обязательную маркировку. Не попадают под правило о маркировке такие виды шин: для воздушных судов (самолётов, вертолётов), для велосипедов, а также восстановленные покрышки, резиновые камеры и ободные ленты. Также не маркируются шины, предназначенные не для массовой продажи, а для частного пользования, полный список можно найти в Постановлении Правительства РФ №1958 от 31.12.2019 года.
ВНИМАНИЕ! Если касса работает в автономном режиме (не передаёт данные о продаже в реальном времени), то информацию нужно самостоятельно выгрузить из кассы и предоставить системе Честный ЗНАК в течение 30 дней.
Ключевым моментом является то, что шины не всегда удобно размещать в торговом зале из-за их больших габаритов. После оплаты человек может забрать покупку на точке выдачи. Это стоит учитывать при адаптации бизнес-процессов, чтобы отправить сведения о продаже конкретной маркированной шины в информационную систему.
В случае повреждения или утери DataMatrix кода розничные точки должны сделать перемаркировку. Для этого представители розничной торговли должны выполнить определённые действия по нанесению уникального штрих-кода на шины в системе Честный знак.
Что касается продажи шин в интернете, то важно учитывать моменты предварительной оплаты заказа или онлайн-платежа. При этих операциях не получится просканировать DataMatrix код с шины и включить его в кассовый чек, потому что код маркировки заранее неизвестен. Если товар выдается там же, где расположена касса, то информация о продаже маркированной шины будет в чеке при окончательном расчёте.
Также шопинг в интернете сопровождается услугами курьерской службы или транспортной компании.
В этом случае маркированные шины нужно вывести из оборота после того, как товар отправится со склада к покупателю. Подать сведения в систему Честный ЗНАК нужно до дня доставки товара.
Продавец шин обязан сформировать кассовый чек с кодом маркированной шины. Службы доставки НЕ являются участниками оборота и НЕ обязаны взаимодействовать с системой маркировки, даже если происходит оплата при получении. При возврате товара в интернет-магазин нужно передать информацию об этом и указать код маркировки и реквизиты соответствующих документов по возврату. Если код DataMatrix на упаковке товара поврежден или отсутствует, нужно выполнить перемаркировку.
расшифровка всех обозначений! — журнал За рулем
На боковине любой шины больше надписей и рисунков, чем свободного места. Каждый значок несет свою функцию, но раскрыть его подноготную без подсказки не всегда возможно. К тому же в этом году появилась абсолютно новая маркировка.
Самым крупным шрифтом на шину обычно наносят ее марку и модель.
Оно и понятно: это то, на что клюет покупатель. Интересно, что те же данные в зашифрованном виде есть и на протекторе — в виде тонких цветных полос. Нужны они для того, чтобы можно было идентифицировать резину, лежащую на складе, ведь в поле зрения рабочих оказывается только ее рабочая поверхность.
Размерность шин
Размерность для многих таит загадки. Вроде бы проблем в обычной жизни нет: какие цифры указаны на боковине штатной шины, с такими нужно купить зимнюю или летнюю на замену изношенной. Но что именно они обозначают? Для примера возьмем индекс 225/50 R17 98 Н на шине Continental.
Continental PremiumContact 6Continental PremiumContact 6
- 225 — ширина протектора в миллиметрах.
Материалы по теме
- 50 — высота профиля в процентах, считается как отношение высоты к ширине резины.
- R — указывает на радиальную конструкцию шины (а не на радиус). Может встретиться литера D. Так обозначают модель с диагональной конструкцией, но легковыми они могут быть разве что под ретроавтомобили.
- 17 — диаметр (не радиус!) в дюймах диска, на который надевается покрышка. Для шины это не общий диаметр, высчитанный по внешним краям, а диаметр ее центрального отверстия.
- 98 — код грузоподъемности шины. В данном случае колесо может нести до 750 кг.
- Н — индекс скорости. Чем дальше буква в латинском алфавите, тем более высокоскоростная шина. Наиболее популярные индексы — Н (210 км/ч) и V (240 км/ч).
Дополнительные обозначения
К названию модели шины могут быть приписаны дополнительные литеры. Например, SUV означает ориентированность на кроссоверы и внедорожники (усиленная боковина, большая грузоподъемность), С — на коммерческий транспорт (от английского cargo, «груз»). Бывает, что покрышка сварена специально для какого-либо автоконцерна и предназначена для первичной комплектации на конвейере или продажи через его официальных дилеров. Так, у компании Continental индексы А0 и R01 зарезервированы для Audi, J — для Ягуара, N0, N1, N2 — для Porsche, M0, M01 — для Мерседеса.
Материалы по теме
Летняя резина не несет на себе какой-либо дополнительной маркировки. Литеры М+S от английских Mud, «грязь», и Snow, «снег», стоят на покрышках, которые в принципе пригодны для холодного климата, но чисто зимними не являются. На последние указывает только значок снежинки и горного пика. Надпись All season (или сокращение AS), думаем, в переводе не нуждается. На шинах топ-уровня можно встретить изображение зонта. Это указание на отличные характеристики на мокром асфальте.Нередко на покрышке ставится информация о максимальной нагрузке и максимальном давлении открытым текстом, без иносказательных кодов и пиктограмм. Ищите словосочетания Max load и Max pressure соответственно.
Набирают популярность в мире шины с усиленной боковиной, позволяющие ехать несколько десятков километров после потери давления. Обычно пишут просто Run Flat, хотя встречаются и оригинальные обозначения. Так, концерн Continental ставит на устойчивые к проколам модели маркировку SSR.
На европейских сайтах шинных компаний указана маркировка резины по уровню шума, эффективности и экологичности. Первый обозначается цифрой от 1 (тихие) до 3 (громкие). Коэффициент сцепления с влажной дорогой и коэффициент расхода топлива — это буква от А (лучший показатель) до G (худший). В России такая классификация пока не применяется.
Дата изготовления
Один из ключевых параметров — дата выпуска шины. На нее надо смотреть и при покупке нового комплекта, не говоря уже о подержанном. Больше пяти-шести лет с даты выпуска ездить на резине не рекомендуется, хотя и не запрещено ни законодательно, ни самими производителями. Дата изготовления указана четырьмя цифрами в овале. Две первые — неделя, две вторые — год. Например, 3119 обозначает «варку» 31-й недели 2019 года.
Подсказки при монтаже
Материалы по теме
При монтаже асимметричной резины на диски правильное расположение подскажут слова Outside («внешняя сторона») и Inside («внутренная сторона»).
На установленных на машину колесах владелец должен видеть только первую надпись. Если на шинах их нет, внешней и внутренней сторон на протекторе не предусмотрено, он симметричен в работе.С обеих сторон направленных моделей в обязательном порядке наносится слово Rotation («вращение»). Расположенная рядом с ним стрелка подскажет направление вращения колеса при движении автомобиля вперед.
Индикаторы износа
На места расположения меток критического износа протектора у шин Continental указывают литеры TWI. На летних моделях они дополнены индикаторами с метками крестика и капли. Они сигнализируют, что резина еще не достигла минимальной высоты протектора, но ее уже недостаточно, чтобы уверенно чувствовать себя в дождь.
А еще есть индикаторы VAI на протекторе. Они нанесены симметрично в левой и правой плечевых зонах. При правильной установке колеса они меняются по мере износа резины абсолютно одинаково. Расхождения — повод заехать на стенд сход-развала.
Пока технология применяется только на грузовых шинах.
Новая маркировка
В России вводится обязательная маркировка шин в целях борьбы с «серыми» поставками. Уникальный код Data Matrix обладает высокой степенью защиты и считывается через несколько слоев упаковки. Декларируется, что его невозможно подделать или скопировать, а зашитые в нем сведения считываются даже при частичном повреждении. Код может расшифровать каждый покупатель. Для этого его необходимо просканировать специальным мобильным приложением «Честный знак». После чего на экране гаджета высветятся сведения о производителе и импортере, характеристики товара, дата ввода в оборот в России.
Обязательная маркировка вводится с 1 ноября 2020 года. С этого дня запрещаются производство, импорт в Россию и покупка у производителей и импортеров резины без меток установленного образца. С 15 декабря запретят весь оборот немаркированных покрышек. Складские остатки разрешается снабжать метками в срок до 1 марта 2021 года.Обязательная маркировка вводится с 1 ноября 2020 года. С этого дня запрещаются производство, импорт в Россию и покупка у производителей и импортеров резины без меток установленного образца. С 15 декабря запретят весь оборот немаркированных покрышек. Складские остатки разрешается снабжать метками в срок до 1 марта 2021 года.
Концерн Continental в первых рядах участвовал в тестировании технологии в России и полностью готов к ее внедрению. В течение 2019 года он вместе с сотнями других компаний из разных отраслей в нашей стране сгенерировал тысячи кодов, отрабатывая систему. Более того, в мировом масштабе у компании уже готовы решения по интегрированию в покрышки электронных чипов, позволяющих контролировать их состояние, включая степень износа.
Индекс нагрузки
Индекс нагрузки | Нагрузка | Индекс нагрузки | Нагрузка | Индекс нагрузки | Нагрузка |
76 | 400 | 86 | 530 | 96 | 710 |
77 | 412 | 87 | 545 | 97 | 730 |
78 | 425 | 88 | 560 | 98 | 750 |
79 | 437 | 89 | 580 | 99 | 775 |
80 | 450 | 90 | 600 | 100 | 800 |
81 | 462 | 91 | 615 | 101 | 825 |
82 | 475 | 92 | 630 | 102 | 850 |
83 | 487 | 93 | 650 | 103 | 875 |
84 | 500 | 94 | 670 | 104 | 900 |
85 | 515 | 95 | 690 |
Индекс скорости
Индекс скорости | Q | R | S | T | H | V | W | Y | VR | ZR | ZR(Y) |
Скорость, км/ч | 160 | 170 | 180 | 190 | 210 | 240 | 270 | 300 | >210 | >240 | >300 |
- Что шина говорит о неисправностях автомобиля. узнайте тут.
узнайте тут.Маркировка шин — расшифровка для легковых автомобилей
По существу размеры шины определяются следующим образом (смотрите рисунок слева):
- B – ширина профиля шины;
- d — посадочный диаметр шины;
- H – высота профиля шины;
- D – наружный диаметр шины.
Маркировка шин – это буквенно-цифровой код, как правило, проставленный на боковине покрышки, и несущий в себе информацию о характеристиках шины.
Маркировка шин может быть выражена в метрической (например P 185/60R14) и в дюймовой системе (например 35×12.50 R 15 LT 113R). В россии распространена метрическая маркировка шин, поэтому её и будем рассматривать на примере маркировки шины P 185/60R14 82H, расшифровка будет следующей:
- Р — опциональный индекс, обозначающий назначение шины. Р — шины для легкового автомобиля (Passenger car), LT – шины для легкогрузового автотранспорта (Light Truck), ST — шины для прицепа (Special Trailer), Т — временная шина (для запаски, запасной шины).
- 185 – ширина профиля шины (т.е. контура шины в радиальной плоскости колеса), указывается в милиметрах
- 60 — отношение высоты профиля шины к её ширине, указывается в процентах. Хоть и ошибочно, но в народе это значение называют просто «профиль»
- R — буквенный индекс, указывающий на тип шины. R – шина с каркасом радиального типа (ошибочно полагать, что R – это обозначение буквы радиуса!), D или отсутствие буквенного индекса — шина с диагональным типом каркаса, В — жесткие шины, борт которых произведён из того же материала, что и протектор (Bias belt)
- 14 — посадочный диаметр покрышки, соответствующий диаметру обода автомобильного диска, указывается в дюймах
- 82 — индекс нагрузки. При расшифровке маркировки шин будет полезна таблица индексов нагрузки автошин. Некоторые производители дополняют этот индекс указанием максимальной нагрузки (Max load) в килограммах.
- H — индекс скорости. При расшифровке маркировки шин будет полезна таблица индексов скорости авто шин
Рассмотренная выше часть маркировки шины (P 185/60R14 82H) — это типоразмер шины. Зачастую информация о типоразмере дублируется более мелким шрифтом на ободе шины.
Маркировка колес
При маркировке колес сезонность обозначается следующим образом:
- Winter — зимние шины.
- Rain, Aqua, Water или изображения зонтика — означают высокую эффективность шины на мокром дорожном покрытии
- AS (All Season) — всесезонные шины
- M+S (Mud+Snow) – всесезонные шины, эффективные при езде по слякоти (по грязево-снеговой каше)
- Studless – зимние нешипованные шины, или шины-липучки
- Stud, Studded – шипованные или шипуемые зимние шины
Другие обозначения, с которыми можно столькнуться при расшифровке маркировки автомобильных шин:
- Left/Right – обозначения для обязательной установки на правую или левую сторону автомобиля
- Inside/Outside – маркировка обозначает внутреннюю/внешнюю сторону шины с ассиметричным рисунком протектора
- TL, Tubeless– бескамерная шина
- С — резина для легкогрузового транспорта
- DOT – маркировка шины, обозначающая соответстие гос. стандартам США
- Performance, High Performance – высокопроизводительные, скоростные шины
- Runflat, RunOnFlat, RFT, SSR, ZP – маркировка, обозначающая, что шина изготовлена по особой технологии, позволяющей в случае прокола проехать на спущенной шине до 150 км
- SL (Standart Load) — шина для обычных нагрузок
- XL (Extra Load) — шина для больших нагрузок
- RF — (Reinforced) — укреплённые шины
- TWI — (Tire Wear Index) — индекс изнашивания шины — инфоучасток, указывающий степень износа протектора
Разноцветные линии на шинах не несут никакой информации при расшифровке маркировки колес. Эти линии наносят на заводе-изготовителе или на складе для облегчения поиска резины.Перепечатка всей статьи или отдельных её частей допускается только при указании источника (с) www.spbkoleso.ru, 2010
стандартам СШАперейти в раздел «Полезное»
перейти к подбору автомобильных шин
Маркировка шин и автопокрышек в 2021: сроки, что нужно
С 1 ноября 2020 года началась обязательная маркировка колесных шин и автомобильных покрышек.
Рассказываем, как работать дальше, какое оборудование нужно подготовить, что делать с остатками и сколько стоят нарушения.
Оставить заявку
- С 1 декабря 2019 — регистрация участников оборота в системе Честный знак.
- С 1 ноября 2020 — производители и импортеры маркируют всю новую продукцию, оптовики передают сведения о их приемке и реализации, а розница фиксирует продажи и списания в Честном знаке.
- До 15 декабря 2020 — маркировка шин, ввезенных в РФ после 1 ноября 2020, но купленных до 1 ноября 2020.
- С 15 декабря 2020 — запрещен оборот немаркированных шин.
- До 1 марта 2021 — маркировка остатков, нераспроданных до 15 декабря 2020.
- Зарегистрироваться в системе маркировки участники обязаны в течение 7 дней со дня возникновения необходимости оборота шин.
Специалист ЦРПТ рассказал об этапах внедрения и правилах работы в системе «Честный знак», а эксперт СБИС показал весь процесс от приемки до продажи.
1. Производитель получает коды в системе маркировки, размещает их на товар.
2. При отгрузке производитель отправляет дистрибьютору электронный УПД со всеми кодами с шин и автопокрышек.
3. Дистрибьютор при приемке сверяет коды в документе с полученными по факту, утверждает УПД и передает данные в систему маркировки через оператора ЭДО.
4. Дистрибьютор, отгружая товар розничному магазину, также формирует УПД с кодами.
5. Магазин при приемке сканирует всю партию товара и сверяет информацию с кодами, указанными в УПД. Если расхождений нет — подтверждает приемку товара.
6. При продаже кассир сканирует код маркировки с шин, оператор фискальных данных добавляет его в чек и отправляет в систему маркировки. Код выбывает из оборота.
Новые пневматические шины и покрышки:
- для легковых автомобилей;
- для автобусов, троллейбусов и грузовых автомобилей;
- для мотоциклов;
- резиновые для сельскохозяйственных или лесохозяйственных транспортных средств и машин;
- резиновые для транспортных средств и машин, используемых в строительстве, горном деле или промышленности.
Конкретные коды ОКПД 2 и ТН ВЭД ЕАЭС указаны в таблице.
| Товар | ОКПД 2 | ТН ВЭД ЕАЭС |
|---|---|---|
| Шины и покрышки для легковых автомобилей новые | 22.11.11 | 4011 10 000 3 4011 10 000 9 |
| Шины пневматические для мотоциклов, мотоколясок, мотороллеров, мопедов и квадроциклов | 22.11.12.110 | 4011 40 000 0 |
| Шины и покрышки пневматические для автобусов, троллейбусов и грузовых автомобилей новые | 22.11.13.110 | 4011 20 100 0 4011 20 900 0 |
| Шины и покрышки пневматические для сельскохозяйственных машин; шины и покрышки пневматические прочие новые | 22.11.14 | 4011 70 000 0 4011 80 000 0 |
| Шины резиновые сплошные или полупневматические | 22.11.15.120 | 4011 90 000 0 |
В результате эксперимента из маркировки исключили несколько подгрупп.
Не маркируем:
- велосипедные шины;
- авиационные шины;
- камеры резиновые, ободные ленты, взаимозаменяемые протекторы.
Также не маркируем восстановленные и Б\У шины — для них правила торговли прежние.
На каждую шину наносят знаки с цифровым криптокодом, его формат определяет ЦРПТ. Код маркировки является буквенно-числовой последовательностью, преобразованной в формат двумерного штрихового кода DataMatrix.
Код маркировки содержит:
- код товара,
- индивидуальный серийный номер,
- ключ проверки,
- код проверки.
Пример кода маркировки:
- Первые 2 символа «01» — идентификатор применения;
- Следующие 14 символов «04607428679090» — код товара, GTIN;
- Следующие 2 символа «21» — идентификатор применения;
- Следующие 13 символов «6eJIjoWH54DdU» — уникальный серийный номер;
- Следующий 1 символ « » — Group separator, разделитель, непечатаемый машиночитаемый символ, имеющий код 29 в таблице символов ASCII;
- Следующие 2 символа «91» — идентификатор применения;
- Следующие 4 символа «ffd0» — ключ проверки;
- Следующий 1 символ « » — Group separator;
- Следующие 2 символа «92» — идентификатор применения;
- Следующие 44 символа «sz6kSPirApfMBftvLboE1dlWC/58hExQUqv7BBkZmk4=» — код.
Куда можно наносить
Основной способ маркировки шин — наклеивание этикетки с Data Matrix кодом на боковину или протектор.
4.
Научиться продавать маркированные шины:
Оставить заявку
Для регистрации нужна усиленная квалифицированная электронная подпись на носителе Рутокен.
Получить электронную подпись
1.
Установите необходимое ПО:
2.
Перейдите по ссылке и нажмите «Проверить». Если все настроили верно, нажмите «Продолжить».
3.
Выберите электронную подпись, укажите контактный телефон и e-mail и нажмите «Отправить заявку». В течение 24 часов на электронную почту придет письмо со ссылкой на подтверждение.
4.
Перейдите по ссылке из письма и укажите:
- являетесь ли вы производителем или импортером товаров
- оператора ЭДО и ID участника ЭДО
- группы товаров, с которыми работаете
- являетесь ли вы членом ассоциации «GS1 Рус». Если да, введите идентификаторы GSP и GLN
5.
Заполните профиль, ознакомьтесь с договорами с оператором и подпишите согласие.
Оставить заявку
| Производитель | Импортер |
|---|---|
|
|
При необходимости производитель/импортер создает коды транспортных упаковок и печатает этикетки для них, формирует агрегаты и отчитывается в Честный знак о кодах внутри упаковок.
Подключить ЭДО для отправки электронных УПД с кодами розничным продавцам.
Оптовику необходимо сформировать электронный УПД и указать в нем коды маркировки с отгружаемых товаров. Подписать его электронной подписью и отправить контрагенту через оператора ЭДО. Оператор сам отправит УПД в Честный знак после подписания получателем, а коды внутри документа будут переведены в собственность покупателя.
СБИС проверит УПД на наличие ошибок перед отправкой и при получении, предупредит и поможет исправить.
1.
Подключение к ЭДО. В СБИС все входящие документы бесплатно.
2.
Подключение к системе маркировки, чтобы отправлять туда коды. Например, СБИС Маркировка.
3.
Оборудование для сканирования марок.
Вы получите от поставщика электронный УПД с кодами по ЭДО. Чтобы сверить марки из накладной с полученными по факту, отсканируйте все коды с шин. Если все хорошо, подтвердите УПД, если есть расхождения — отклоните его или дождитесь исправленного УПД. Если хотите, можете сразу подтвердить получение без проверки.
1.
Обновить прошивку онлайн-кассы, чтобы добавлять код маркировки в чек. Проверьте ваше кассовое программное обеспечение по инструкции. Обновить ПО можно у производителей и в авторизованных сервисных центрах. «Тензор» имеет статус АСЦ — обращайтесь.
2.
Подключить ККТ к ОФД, который умеет передавать в чеке коды в маркировку.
3.
2D-сканер для считывания марок.
Продавать маркированный товар нужно через онлайн-кассу с ОФД: кассир сканирует код, товар добавляется в чек, а оператор фискальных данных отправляет его в систему маркировки.
Со СБИС маркировка не отразится на скорости продаж — кассир сканирует только Data Matrix код, а СБИС сам добавит товар в чек. Данные передадутся в маркировку автоматически.
Если шины далеко от кассы, можно формировать чек предоплаты без кодов, а при получении шин на складе кладовщик отсканирует коды и оформит завершающий чек — они будут отправлены в Честный знак. При этом кладовщик может использовать смартфон с приложением СБИС Доки, Bluetooth-сканер или терминал сбора данных.
Вам понадобится принтер этикеток. Выберите подходящий в нашем каталоге или закажите печать этикеток под ключ у нас.
Оставить заявку
При наличии по состоянию на 15 декабря 2020 нереализованных шин, введенных в оборот до 1 ноября 2020, их нужно промаркировать до 1 марта 2021. До 15 декабря 2020 участники оборота осуществляют маркировку шин, ввезенных в РФ после 1 ноября 2020, но приобретенных до 1 ноября 2020.
Рознице и дистрибьюторам доступна «упрощенная» процедура по инструкции.
1.
Авторизуйтесь в личном кабинете Честного знака с помощью ЭП
2.
Опишите товары в системе маркировки.
Обязательно указываются:
- ИНН/наименование заявителя;
- Код товарной номенклатуры — первые 2 цифры кода ТН ВЭД.
После описания вы получите общий код (GTIN).
3.
Посчитайте шины каждой модели у вас на складе, укажите их количество в личном кабинете Честного знака — оператор сгенерирует коды маркировки и вы получите файл с кодами или этикетками Data Matrix.
4.
Напечатать и наклеить этикетки с кодами. Выгрузите итоговый файл и распечатайте коды на принтере этикеток.
Выбираете оборудование для кассы и склада? В нашем ролике представлены комплекты СБИС для маркировки. Смотреть
Обязательно ли использование сервиса ЭДО?
Да, ЭДО нужно для передачи сведений о смене собственника при приемке и продаже в систему маркировки колес, а также для отправки электронных УПД с кодами покупателю.
Как осуществляется маркировка колес в сборе?
Шины в составе другого товара, например, смонтированные на диск или идущие в сборе с автомобилем, — не маркируются. Но такие шины нужно вывести из оборота для целей, не связанных с дальнейшей продажей.
Как зарегистрировать в системе шину с камерой?
При описании товара вы указываете тип шины по способу герметизации: бескамерная или подлежит оснащению камерой.
Организация принимает автомобиль по trade-in с двумя комплектами шин, нужно ли маркировать второй комплект?
Б/У шины маркировке не подлежат.
Как работать онлайн-магазинам с маркированным товаром?
Приемка проходит, как обычно. При продаже нужно вывести маркированные шины из оборота при отгрузке со склада до доставки конечному потребителю. Подробнее в инструкции.
Будет ли нарушением отгрузка маркированной продукции с выводом из оборота, если покупатель зарегистрирован в ЧЗ, а отгрузка пойдет как не участнику, например, на собственные нужды?
Нет, в данном случае нарушение не будет зафиксировано.
Если продаём шины юрлицу, которое покупает их не для перепродажи, а для собственных нужд, как в этом случае выводить их из оборота?
Вывод из оборота может проходить 2 способами:
1.
Отгрузка по ЭДО, когда сам покупатель выбирает способ приемки «с выводом из оборота для собственных нужд»;
2.
Отгрузка без ЭДО, в этом случае продавец указывает, что покупатель не зарегистрирован в ГИС МТ, и причину вывода из оборота для собственных нужд покупателя. Сведения в Честный знак отправляются по отдельной кнопке по API
Подробнее в инструкции.
Мы перекупшики шин, сейчас у нас на складе небольшой остаток шин. Что с ними делать?
До 15 декабря 2020 вы можете их реализовать без маркировки. После 15 декабря 2020 для продажи этих шин вам нужно промаркировать их как остатки, от своего имени, т.к. вы документально являетесь их владельцем. Покупать дополнительное оборудование не нужно, можете обратиться к нам за услугой маркировки остатков под ключ.
Какое участие в маркировке должен принимать кузовной центр, который заменяет шины поштучно в рамках ремонта по КАСКО?
Если вы покупаете маркированные шины, то должны становиться собственником этого товара, нужно принять электронный УПД по ЭДО. Если вы оказываете услуги по ремонту автомобиля, то шины должны быть выведены из оборота с причиной «Для собственных нужд».
Я покупаю и продаю шины по безналичному расчету без использования онлайн-кассы Какой алгоритм моей работы?
При такой схеме, когда получаете шины, вы должны дополнительно принять от поставщика документ УПД по ЭДО. Оператор ЭДО отправит документ в ГИС МТ на смену прав собственности. При продаже схема будет аналогичная, вы как поставщик должны сформировать документ УПД, наполнить его кодами маркировки и отправить по ЭДО покупателю.
Розничные продавцы при маркировке остатков покупают коды маркировки?
Да, предоставление кодов для маркировки остатков платное.
Если шины ввозятся для проведения испытаний для получения сертификатов, их нужно маркировать?
Нет, так как согласно ПП РФ:
«Требования к маркировке товаров не распространяются на: …пробы и образцы товаров в необходимых количествах, предназначенные для проведения испытаний в целях оценки соответствия требованиям актов органов Союза, а также нормативных технических актов государств-членов в области стандартизации, при их хранении и транспортировке;…».
Как настроить обмен 1С нестандартной конфигурации и СБИС?
1.
Самый удобный вариант — установить готовый модуль и доработать его в рамках платной интеграции, для этого, обратитесь к вашему менеджеру в Компании «Тензор» и заполните небольшую анкету. С вами свяжется инженер и рассчитает объем и стоимость доработок во внешней обработке.
В итоге всё будет работать также, как со стандартной 1С.
2.
Ещё вариант — использовать другие средства интеграции, например методы API внешней обработки.
Какая температура окружающей среды должна быть для нанесения этикеток?
Тензор печатает этикетки на полипропиленовых этикетках со специальным клеем для хорошего сцепления с шинами TS8000, поэтому их можно приклеивать при температуре от 0°C и выше.
Какая нужна лицензия для сверки кодов маркировки в приложении СБИС Доки?
Само приложение бесплатное. Но сверка кодов маркировки в СБИС доступна при наличии лицензии на Маркировку.
Объяснение маркировки автомобильных шин — x-engineer.org
При покупке новой шины или когда мы просто хотим проверить параметры и рабочие характеристики наших нынешних автомобильных шин, нам необходимо прочитать боковую маркировку шин. Цифры и символы на боковине каждой шины дают важную информацию об их размере, характеристиках и сроках изготовления.
Самая распространенная и видимая маркировка — это маркировка размера . Символ размера имеет следующий формат:
Ширина шины [мм] / Соотношение сторон [%] Строительный диаметр обода [дюйм]
Пример: 225 / 60R18
Изображение: Маркировка шин BF Goodrich Advantage
Шина ширина (255) в миллиметрах — это расстояние, измеренное от боковой стенки до боковой стенки.
Соотношение сторон (60) в процентах — это соотношение между высотой и шириной шины.
\ [\ text {Соотношение сторон [%]} = \ frac {\ text {Высота шины [мм]}} {\ text {Ширина шины [мм]}} \ cdot 100 \]Соотношение сторон 60 означает, что высота шины равна 60% ширины шины. Чем выше соотношение сторон, тем выше высота шины. Шины для бездорожья имеют высокое соотношение сторон, так как высота шин подходит для каменистых и ухабистых дорог. Спортивные шины с высокими эксплуатационными характеристиками имеют низкое соотношение сторон, так как чем меньше высота шины, тем лучше устойчивость автомобиля и сцепление колеса с дорогой.
Изображение: Размер шины и соотношение сторон
Символ конструкции дает подробную информацию о внутренних слоях шины (слоях), а также о том, как они расположены поперек шины. Самый распространенный тип шин — это радиальная шина (R). Также существуют диагональные шины (D) или с поясом (B).
Диаметр колеса / обода в дюймах — это внешний диаметр колеса / обода. Это также внутренний диаметр шины.
Это также дополнительная маркировка после маркировки размера.Это индекс нагрузки и индекс скорости .
Ширина шины [мм] / Соотношение сторон [%] Строительный диаметр обода [дюйм] Индекс нагрузки Индекс скорости
Пример: 245 / 40R18 97V
Изображение: Маркировка шин Continental Winter Contact
Индекс нагрузки (индекс нагрузки LI) максимальный вес, поддерживаемый шиной при правильном накачивании. Например, индекс нагрузки 97 означает, что шина выдерживает 730 кг нагрузки (веса).
Подробная таблица индексов нагрузки приведена ниже:
| LI | кг | LI | кг | LI | кг | I9000 кг | LI | кг | LI | кг | LI | кг | |||||
| 0 | 92.5 | 50 | 190 | 75 | 387 | 100 | 800 | 125 | 1650 | 150 | 3350 | ||||||
05 46,2 | 26 | 95 | 51 | 195 | 76 | 400 | 101 | 825 | 126 | 1700 | 900 151 | ||||||
| 2 | 47.5 | 27 | 97,5 | 52 | 200 | 77 | 412 | 102 | 850 | 127 | 1768 | 122 | 1768 | 122 | |||
| 3 | 48,7 | 28 | 100 | 53 | 206 | 78 | 425 | 103 | 875 | 6 85 | 128 8 | 153 | 3650 | ||||
| 4 | 50 | 29 | 103 | 54 | 212 | 79 | 437 | 6 85 | 85 | 129 | 1850 | 154 | 3750 | 5 | 51 | 30 | 106 | 55 | 218 | 80 | 450 | 105 | 925 | 130 | 155 | 3850 |
| 6 | 53 | 31 | 109 | 56 | 224 | 81 | 462 | 106 | 131 | 1950 | 156 | 4000 | |||||
| 7 | 54.5 | 32 | 112 | 57 | 230 | 82 | 475 | 107 | 975 | 132 | 2000 | 157 900 | |||||
| 8 | 56 | 33 | 115 | 58 | 238 | 83 | 487 | 108 | 1000 | 85 133 06 900 | 158 | 4250 | |||||
| 9 | 58 | 34 | 118 | 59 | 243 | 84 | 500 | 85 | 900 | 134 | 2120 | 159 | 4375 | 10 | 60 | 35 | 121 | 60 | 250 | 85 | 515 | 110 | 1060 | 135 | 160 | 4500 |
| 11 | 61.5 | 36 | 125 | 61 | 257 | 86 | 530 | 111 | 1090 | 136 | 2240 | 8 161 9000 900 | |||||
| 12 | 63 | 37 | 128 | 62 | 265 | 87 | 545 | 112 | 1120 | 85 137 | 1120 | 85 | 900 900 | 162 | 4750 | ||
| 13 | 65 | 38 | 132 | 63 | 272 | 88 | 5600 | 6 85 113 | 138 | 2360 | 163 | 4875 | |||||
| 14 | 67 | 39 | 136 | 64 | 280 | 89 | 580 | 114 | 1180 | 139 | 139 | 900 1645000 | |||||
| 15 | 69 | 40 | 140 | 65 | 290 | 90 | 600 | 115 | 115 | 140 | 2500 | 165 | 5150 | ||||
| 16 | 71 | 41 | 145 | 66 | 300 | 91 | 116 | 1250 | 141 | 2575 | 166 | 5300 | |||||
| 17 | 73 | 42 | 150 | 67 | 307 | 92 | 630 | 117 | 117 | 1422650 | 167 | 5450 | |||||
| 18 | 75 | 43 | 155 | 68 | 315 | 93 8 | 93 | 118 | 1320 | 143 | 2725 | 168 | 5600 | ||||
| 19 | 77.5 | 44 | 160 | 69 | 325 | 94 | 670 | 119 | 1360 | 144 | 2800 | 1690 5800 | |||||
| 20 | 80 | 45 | 165 | 70 | 335 | 95 | 690 | 120 | 1400 | 145 900 | 170 | 6000 | |||||
| 21 | 82.5 | 46 | 170 | 71 | 345 | 96 | 710 | 121 | 1450 | 146 | 3000 | 8 900 900 61 9000 61 9000 | |||||
| 22 | 85 | 47 | 175 | 72 | 355 | 97 | 730 | 122 | 1500 | 85 147 | 1500 | 85 147 9000 | 172 | 6300 | |||
| 23 | 87.5 | 48 | 180 | 73 | 365 | 98 | 750 | 123 | 1550 | 148 | 3150 | 17306 | |||||
| 24 | 90 | 49 | 185 | 74 | 375 | 99 | 775 | 124 | 1600 | 85 149 9000 | 174 | 6700 |
Индекс скорости (SI) или рейтинг скорости указывает максимальную скорость, которую может выдержать шина.Обычно индекс скорости шины соответствует максимальной скорости автомобиля. Например, индекс скорости V означает, что максимальная скорость шины составляет 240 км / ч.
Подробная таблица показателей скорости ниже:
| SI | Максимальная скорость [км / ч] | SI | Максимальная скорость [км / ч] | |||
| A1 | 5 | L | 120 | |||
| A2 | 10 | M | 130 | |||
| A3 | 15 | N | 140 | 20 | p | 150 |
| A5 | 25 | Q | 160 | |||
| A6 | 30 | 85 900 R | ||||
| A7 | 35 | S | 180 | |||
| A8 | 40 | T | 190 | |||
| B | 50 | U | 200 | |||
| C | 60 | 6 | H | 60 | 6 | H |
| D | 65 | V | 240 | |||
| E | 70 | Z | более 240 | |||
| 5 F | W | 270 | ||||
| G | 90 | (W) | более 270 | |||
| J | 100 | Y | 300 | 300 | 900 K64110 | (Y) | более 300 |
Производство d Количество съеденных шин обычно отображается четырьмя цифрами внутри овального поля.Например, 2514 означает, что шина была произведена в течение 25 -й недели 2014 года.
Специальная маркировка предназначена для зимних шин . Если на шине есть символы M + S (Грязь и Снег), она предназначена для достижения лучших показателей управляемости и тяги в зимних условиях по сравнению с летней шиной (без маркировки M + S).
Изображение: идентификационная диаграмма шин
Символ снежинки , также известный как 3PMSF (снежинка трех вершин горы), также относится к зимним шинам и требуется в соответствии с законодательством Северной Америки.
Шины также могут иметь тяговые и температурные классы. Уровень сцепления указывает на сцепные свойства шины на мокрой дороге в контролируемых условиях испытаний. Шина с рейтингом сцепления «AA» обладает выдающимися тяговыми характеристиками на мокрой дороге. Классы сцепления могут быть: AA, A, B или C
Температурный класс указывает на способность шины выдерживать высокие температуры. Шина с высокотемпературным классом может работать на более высоких скоростях транспортного средства.Наилучший температурный класс — A, за которым следуют B (средний) и C (низкий).
Уровни износа протектора устанавливаются на основе стандартизированных государственных испытаний, которые позволяют прогнозировать ожидаемый износ протектора шины. Например, шина с классом износа протектора 220 должна служить в два раза дольше, чем шина с классом износа протектора 110.
Введенная Европейской экономической комиссией (ЕЭК), шина E mark теперь обязательна для всех Европейские шины. Это также свидетельствует о том, что шина соответствует определенным требованиям в отношении размеров, характеристик и маркировки.Например, E4 в круге означает, что шина произведена и одобрена в Нидерландах.
Полная таблица E-mark ниже:
| Код | Страна | Код | Страна | ||||
| E1 | Германия | E21 900 Португалия | |||||
| E2 | Франция | E22 | Российская Федерация | ||||
| E3 | Италия | E23 | Греция | E4 9000 Нидерланды E24 | Ирландия | ||
| E5 | Швеция | E25 | Хорватия | ||||
| E6 | Бельгия | E26 | Словения07 9007 | Венгрия | E27 | Словакия | |
| E8 | Чешская Республика | E28 | Беларусь | ||||
| E9 | Испания | E29 | E29 | Эстония | Югославия | E31 | Босния и Герцеговина |
| E11 | Соединенное Королевство | E32 | Латвия | ||||
| E12 | 9006 968 968 E12 965000 Австрия|||||||
| E13 | Люксембург | E37 | Турция | ||||
| E14 | Швейцария | E40 | Македония | ||||
68 E160900 68 | Япония | ||||||
| E17 | Финляндия | E45 | Австралия | ||||
| E18 | Дания | E46 | Украина | ||||
| 8 E19 | E47 | Южная Африка | |||||
| E20 | Польша | E48 | Новая Зеландия |
С ноября 2012 года все новые шины, продаваемые в Европейском Союзе (ЕС), должны быть предоставлены со стандартизированной этикеткой для шин .Информация на этикетке относится к трем свойствам шины:
- сопротивление качению
- сцепление на мокрой дороге
- дорожный шум
Изображение: этикетка, соответствующая стандарту ЕС
Этикетки разделены на три категории: C1 (легковые автомобили ), C2 (легкие грузовые автомобили) и C (тяжелые грузовые автомобили). Наилучшая оценка — A, наихудшая — G.
Максимально допустимое давление в шине (например, 45 фунтов на кв. Дюйм = 3,1 бар) — это максимальное давление воздуха, при котором шина может быть накачана.Это давление должно быть намного выше номинального рабочего давления в шине (например, 2,1 бар).
Для любых вопросов или замечаний относительно этого руководства, пожалуйста, используйте форму комментариев ниже.
Не забывайте ставить лайки, делиться и подписываться!
Шины 101 на маркировке боковины шин :: Souza’s Tire Service
Маркировка на боковинах шин показывает большую часть информации, которую обычно необходимо знать их владельцам. В этом посте мы объясним, что (большинство) означает маркировка.Покроем:
- Информация о размере
- Информация о загрузке
- Рейтинг скорости
- Информация об инфляции
- Маркировка и символы M + S
- Внутренняя и внешняя маркировка, а также указатели направления
- Коды DOT и отметки даты
Информация о размере:
Обычно самое важное, что нужно знать потребителям, — это размер своих шин. В размере также содержится информация о нагрузке, типе конструкции и номинальной скорости.
Метрический размер:
Подавляющее большинство шин, продаваемых сегодня, измеряются по «метрической» системе. Они могут иметь размер без буквы перед размером, P-метрическую, LT-метрическую и ST, а также могут иметь B, D или R. Мы объясним это позже, но сначала о значении чисел. Типичные примеры этого, показанные справа: 205 / 60R16, P205 / 60R15, LT285 / 70R17 и ST205 / 75D15.
Во всех этих случаях первые 3 цифры — это ширина шины, измеренная от боковины до боковины, в миллиметрах.Важно отметить, что это НЕ ширина протектора, поскольку шина с более низким «соотношением сторон» будет иметь более широкую ширину протектора, и шины также будут различаться в зависимости от марки. Однако во всех случаях первые 3 цифры представляют ширину боковины в миллиметрах.
Вторая пара цифр — это так называемое «соотношение сторон». Это высота боковины от колеса до верха протектора. Это простой процент, так что высота боковой стенки составляет X (соотношение сторон) процентов от ширины боковой стенки.По совпадению, два наших примера — это шины размером 205/60, поэтому их высота боковины составляет 60% от 205 миллиметров, или 123 миллиметра (4,85 дюйма).
Третья пара цифр — это просто диаметр обода в дюймах. (Они действительно делают диски метрических размеров, такие как 365, 390 и 415 мм, и хотя они встречаются редко, применяются те же правила.) Это может показаться очевидным, но если у вас есть диски 13, 14 или какие-то другие, вы должны придерживаться этого. размер обода шины.
Это означает, что если у вас шина 265 / 75R16, она будет выше, чем 265 / 70R16, поскольку высота боковины составляет больший процент от ширины боковины.Это также объясняет, как шина размером 265 / 75R16 может быть почти такой же высоты, как шина размером 235 / 85R16. — Все три набора цифр работают вместе и не могут рассматриваться по отдельности.
Это также означает, что по этим числам можно рассчитать общий диаметр шины. Поскольку коэффициент преобразования из миллиметров в дюймы составляет 0,03937, вы можете рассчитать следующим образом: умножьте ширину секции (первые 3 цифры) на соотношение сторон (вторые две цифры в процентах), умножьте на два (высота секции указана с обеих сторон. колеса), умножьте это число на.03937, а затем добавьте диаметр обода, и вуаля, у вас есть общий диаметр. Если снова использовать наш 205 / 60R15, это будет: 205 X 0,60 X 2 X 0,03937 + 15 = общий диаметр 24,69 дюйма.
Если вам нужен простой способ расчета ширины протектора, его просто нет. Единственное, что вы можете сказать, это то, что при том же соотношении сторон большая ширина профиля также будет иметь большую ширину протектора, но даже это зависит от бренда! Лучше всего просто измерить их физически или посмотреть эту информацию в спецификациях производителя.
Размеры флотации
Помимо метрической калибровки, единственная другая широко используемая сегодня система калибровки — это так называемая «флотационная» калибровка. Мы могли только догадываться, почему они называются «проходимыми», но это «дюймовые» размеры, такие как 31X10.50R15LT, 35X12.50R17LT и т. Д. Это также используется для небольших шин, таких как те, что используются на прицепах. , тракторы, квадроциклы и тележки для гольфа, такие как 20.5X8.0-10, 15X6.00-6 и т. д. В этой системе первое число означает высоту шины в дюймах.Однако подавляющее большинство шин в этой системе на самом деле имеют диаметр примерно на 1/2 дюйма меньше заявленного, но это варьируется от бренда к бренду. Второе число в серии — это ширина боковины, также в дюймах. ширина боковины, и хотя она варьируется от производителя к бренду, ширина протектора обычно будет примерно на два дюйма меньше, чем ширина боковины.Последняя пара цифр, конечно же, диаметр обода, как и в метрической системе размеров.
Буквенно-цифровой и числовой размер
Буквенно-числовые форматы — это форматы A78-13, G60-14 и L78-15, которые в значительной степени сняты с производства.Буква в размере на самом деле связана с грузоподъемностью, поэтому, хотя размер определялся буквой и становился больше по мере развития алфавита, их размеры могли довольно сильно различаться между брендами. Вплоть до недавнего времени они все еще использовались для шин для прицепов, но мы не видели выхода новых.
Числовые размеры 7.25-14, 6.50-13, 8.55-15 и т. Д. Представляют собой систему калибровки, которая перестала использоваться для автомобилей где-то примерно в 1970 году. Однако она все еще используется лишь в нескольких шинах для легких грузовиков и прицепов, таких как 7.50-16 и в некоторых фермерских приложениях. Насколько нам известно, первые цифры — это ширина боковины, но по мере того, как боковина становится больше, шина становится выше. Мы разместим страницу со списком эквивалентов размеров шин, и многие из них будут перечислены, но пока это не будет сделано, вы можете просто позвонить нам в магазин, чтобы узнать размеры для преобразования.
бланк, P, LT, ST и XL, (буквы перед размером)
Эти буквы перед размером обозначают две вещи: рейтинг слоя, который указывает на грузоподъемность, и тип шины.Нет буквы или P перед размером шины, это означает стандартную нагрузку (4-слойный рейтинг) «легковую» шину или шину с дополнительной нагрузкой. Шины с дополнительной нагрузкой не так распространены, но они представляют собой шину с большей грузоподъемностью, чем обычная стандартная нагрузка, но не такой большой, как шина LT. Если ваша шина является дополнительной нагрузкой, она будет иметь размер XL после размера, такого как P235 / 75R15XL или 225 / 45R17XL.
ШиныLT и ST являются шинами с большей грузоподъемностью и могут иметь диапазон нагрузки C (рейтинг с 6 слоями), диапазон нагрузки D (рейтинг с 8 слоями), диапазон нагрузки E (рейтинг с 10 слоями) или для домов на колесах или прицепах, даже F или G. (12 и 14 слоев).LT означает «легкий грузовик» и предназначен для пикапов и фургонов, тогда как ST означает «специальный прицеп» и, как видно прямо на боковой стенке нашего примера, предназначены «ТОЛЬКО для обслуживания прицепов». Хотя пикапы и внедорожники полутонны или меньше используют метрические P, стандартные шины нагрузки, пикапы 3/4 и 1 тонны, а фургоны должны использовать более высокие диапазоны нагрузки, обычно D или E. Другими словами, вы можете повысить рейтинг слоя на полтонны. и внедорожники, но ни в коем случае нельзя спускаться ниже D на 3/4 и 1 тонну. Кроме того, шины ST не предназначены для поворотов и остановок автомобилей, и их нельзя использовать ни на чем, кроме прицепа.На прицепах можно использовать стандартные шины, но только очень легкие. Тяжелые прицепы всегда должны использовать шины с более высоким рейтингом слоя (ST или LT), которые имеют достаточную грузоподъемность для прицепа при полной загрузке.
B, D и R
Буква перед диаметром обода в размере обозначает «конструктивный тип» шины. Есть два типа: диагональный и радиальный. У диагональных шин есть ремни в корпусе шины, которые имеют «наклон» или наклон, образующий X-образный рисунок на шине. B и D — шины с диагональным ремнем.Если в размере B, это означает «смещение», а D означает «диагональ», что, конечно же, означает то же самое. С другой стороны, радиальные шины с буквой R имеют ремни, которые проходят «радиально» прямо через шину или перпендикулярно протектору.
Подавляющее большинство продаваемых в наши дни шин — радиальные, и не зря. Когда протектор диагональной шины ударяется о землю, диагональный ремень заставляет протектор сжиматься вместе на поверхности дороги, тогда как протектор радиальной шины остается плоским и вместо этого прогибается в боковине.Складывание диагональной шины не только препятствует сцеплению, особенно на скользкой поверхности, но также вызывает сопротивление и нагревание. Это улучшает сцепление радиальных шин, увеличивает расход топлива и значительно снижает износ. Вы можете задаться вопросом, почему они вообще все еще продают диагональные шины. Помимо стоимости, есть только одна веская причина: кажется, что шины с диагональным ремнем лучше выдерживают старение. Так что, если у вас есть старый грузовик или прицеп, который редко используется, смещение может быть лучшим выбором.
Индекс нагрузки и номинальная скорость
90S, 95T, 121 / 118R и др.
Эти цифры после размера шины, в данном примере 90S, обозначают «индекс нагрузки» и «номинальную скорость». Цифры представляют собой так называемый индекс нагрузки и определяют максимальную грузоподъемность шины. Это в основном используется в Европе. В США мы обычно просто смотрим на характеристики, которые указаны в фунтах в другом месте шины. На изображении представлен список приложений с одним и двумя колесами.Это относится только к определенным шинам LT, у большинства шин есть только один список. Также важно отметить, что максимальная нагрузка доступна только при максимальном давлении. Использование любого более низкого давления снизит грузоподъемность. Иногда две шины одного размера имеют разный индекс нагрузки. Это просто означает, что максимальное давление в одной шине выше, чем в другой. Однако это опять же только при максимальном давлении, которое больше, чем вы обычно используете. Если накачать обе шины до одинакового давления, они будут иметь одинаковую грузоподъемность.
Номинальная скорость
Буква в этой части размера обозначает «рейтинг скорости». Это означает, насколько быстро конкретная шина может двигаться в течение одного часа. Однако, поскольку большинство людей не ездят со скоростью более 100 миль в час в течение длительных периодов времени, есть еще один более важный фактор. Шины с более высоким рейтингом скорости также будут лучше проходить повороты и быстрее останавливаться. Однако за лучшее прохождение поворотов и торможение приходится платить более высокой стоимостью и более быстрым износом. Хотя это не абсолютное правило, общее правило таково: чем выше рейтинг скорости, тем лучше шины будут проходить повороты и останавливаться, тем быстрее они изнашиваются и тем дороже они будут стоить.Стандартные значения скорости для шин следующие: R = 106 (миль / ч), S = 112, T = 118, H = 130, V = 149, W = 169 и Y = 186. Существует также рейтинг Z, но он включает W и Y, поэтому вам нужно посмотреть, какой из двух это. Если вам интересно, почему большинство из этих чисел являются нечетными, это потому, что они изначально были в километрах в час: 118 миль / ч = 190 км / ч, 149 миль / ч = 240 км / ч, 169 миль / ч = 280 км / ч и 186 миль / ч = 300 км / ч. Некоторые розничные продавцы откажутся ставить на ваш автомобиль шины с более низкими скоростными характеристиками, чем указано в спецификации производителя.На сегодняшний день мы не нашли закона, требующего этого, и мы проверили с несколькими производителями и страховыми компаниями, и до сих пор не нашли ни одного закона, который аннулирует гарантии или страховку, если исходный рейтинг скорости не сохраняется. Мы считаем, что эти розничные продавцы делают это только из соображений ответственности, тогда как мы оставляем это на усмотрение покупателя. Если вам нужна лучшая управляемость и тормозная шина, вам понравится более высокая скорость. Однако, если ваш приоритет — пробег и цена, то более низкие значения скорости, как правило, будут лучшим выбором.
Информация о инфляции:
На всех шинах есть место, где будет написано что-то вроде: «Максимальная нагрузка XXX фунтов (XXX кг) при XX фунтах на квадратный дюйм». Большинство автомобильных шин в наши дни будут иметь давление до 44 фунтов на квадратный дюйм (некоторые до 51), а грузовые шины LT будут иметь толщину 50, 65 и 80 в зависимости от рейтинга слоя. Все эти рейтинги являются максимальной инфляцией, и это не означает, что вы должны использовать это давление. Короткий ответ заключается в том, что большинство автомобилей и небольших пикапов / внедорожников должны работать при температуре от 35 до 40 фунтов на квадратный дюйм (холод) в районе Оберна.3/4 тонны, 1 тонна и прицепы следует использовать больше в зависимости от того, насколько они загружены. Кроме того, поскольку грузоподъемность шины сводится к давлению воздуха, умноженному на объем воздуха, максимальная грузоподъемность доступна только при максимальном внутреннем давлении. Следовательно, более тяжелые автомобили и тяжелонагруженные автомобили всегда должны использовать большее давление воздуха, чем более легкие. Для получения более подробного объяснения и рекомендаций по настройке давления посетите нашу страницу «Давление воздуха».
Маркировка и символы M + S
Для кого-то это может показаться слишком простым, но, вероятно, некоторые люди не понимают, что означает маркировка M / S.Проще говоря, это означает, что шина соответствует минимальным требованиям и разрешена для использования на снегу. Это главное, на что будут обращать внимание офисы дорожного патруля при оценке транспортных средств в ситуации цепного контроля. (Они также оценят, является ли ваш автомобиль полноприводным или двухколесным, и степень протектора ваших шин.) Однако, и это важно, тот факт, что шина имеет маркировку M + S, не означает, что она действительно будет хорошо работают на снегу. Есть много покрышек, у которых есть такие шины, которые на снегу будут совершенно бесполезны.Одна из следующих страниц, которые мы опубликуем, будет посвящена выбору между различными типами шин, и мы рассмотрим этот вопрос (среди других) более подробно. Есть также некоторые символы, обозначающие M + S и полностью зимние шины, которые можно встретить на многих шинах. Эквивалент и маркировка MS, которую можно увидеть на многих шинах, представляют собой четыре или пять «пиктограмм», представляющих четыре сезона, а иногда и снежинку. Снежинка сама по себе представляет собой сезонную зимнюю шину или шину, изготовленную специально для снега.
Внутренняя, внешняя и направленная маркировка
Некоторые шины являются направленными, что означает, что они имеют правильное направление вращения, а некоторые шины асимметричны, что означает, что у них другой протектор от внутренней части к внешней. (У Goodyear и Goodrich в прошлом были шины, которые были асимметричными И направленными, это было безумием и означало, что у вас были специальные шины для левого и правого!)
Направленные шины имеют рисунок протектора примерно в виде стрелки и и правильное направление вращения.Это похоже на тракторную шину, у которой есть огромные блоки протектора, образующие V-образный рисунок, и назначение ее такое же, как у тракторной шины. При правильной установке протектор на этих типах шин рассеивает воду, но при неправильной установке он будет собирать ее. Или, при правильной установке, эта конструкция уменьшит аквапланирование, но при установке задним ходом это вызовет. Итак, вы действительно хотите, чтобы ваши шины с направленным движением двигались правильно. Если на вашем автомобиле установлены шины направленного действия, они просто помечены стрелкой и в большинстве случаев словом «вращение» или «направление вращения» и т. Д.
Асимметричные шины имеют протектор изнутри и снаружи. Производители шин часто делают это, чтобы оптимизировать тягу и износостойкость шины. Примером может служить высокопроизводительная шина с почти твердым внешним плечом для прохождения поворотов, твердым центральным ребром для ускорения и торможения и более открытым протектором на остальной части шины для лучшего рассеивания воды. Эти шины обычно просто маркируются: внутри, снаружи, с этой стороны или как в нашем примере; установите эту сторону наружу.
Маркировка DOT и коды даты
DOT обозначает отдел транспорта и им предписано быть на всех шинах. В «номере точки» содержится кодированная информация, включая завод-изготовитель, размер шины, обозначение модели и дату производства. Поскольку размер, обозначение модели и размер шины можно найти в других частях шины, мы никогда не считали необходимым знать какую-либо эту информацию и поэтому не могли даже рассказать вам, как она работает. Однако код даты — это то, что мы используем постоянно, и иногда мы используем информацию о производителе.
Информация о производителе. Первые две цифры номера точки указывают завод-изготовитель. Иногда это полезно с шинами «частных марок», такими как Эльдорадо на картинке чуть выше. Мы можем посмотреть в нашей книге «Кто и где это делает» эти первые две цифры и узнать, кто и на каком заводе производил шины. Забавный пример этого был бы, если бы первые цифры были «BF». Эти цифры относятся к заводу в Вудберне, штат Индиана, который принадлежит никому другому, как «Б.Ф. Гудричу». Шина, показанная на картинке, оказалась удобной, когда мы фотографировали, но она является хорошим примером шины частной марки.Это шина Nitto NT-850, и код 73 показывает, что она была произведена Toyo на их заводе в Уайт, штат Джорджия.
Код даты. Номер точки — это обе стороны шины, но код даты обычно только на одной стороне. Обычно это от шести до восьми букв и цифр, а последние несколько — это код даты. В показанном примере только первые четыре цифры находятся с обеих сторон шины. Обычно все, кроме кода даты, есть, а иногда код даты даже с обеих сторон, но это не часто.Код даты может состоять из трех или четырех цифр: до 2000 года это был трехзначный код, а с 2000 года он будет четырехзначным. В обоих случаях первые две цифры — это неделя изготовления, а последняя цифра или цифры — год изготовления. Например, код 247 будет означать, что шина была изготовлена на 24-й неделе 7-го года. Это может быть 1967, 1987, 1997 или (?), Поскольку не было цифры, обозначающей десятилетие. Начиная с 2000 года, здесь четыре цифры, поэтому код 2407 будет 24-й неделей 2007 года.Это очень важно, поскольку резина шины со временем разрушается. Независимо от того, хранились ли шины в «сухом прохладном месте» или подвергались воздействию погодных условий, резина со временем твердеет, и вероятность выхода шины из строя увеличивается. Промышленный стандарт для срока годности шин составляет шесть лет, и мы не рекомендуем использовать шины старше этого срока. Для получения более подробной информации об этом и почему это так важно, пожалуйста, посетите нашу страницу «Старение шин».
Вернуться к шинам 101
Маркировки на стороне шины
Маркировка на стороне шины | Покрышки-Easy.Нет результатов}}Для получения лучших результатов при поиске размера используйте такие форматы, как 225-40-15 или 225/50/15
. {{#hasCategories}}Категории
{{/ hasCategories}} {{#hasBrands}}Бренды
{{#brands}} {{/ бренды}} {{/ hasBrands}} {{#hasProducts}}Продукты
ПОКАЗАТЬ БОЛЬШЕ
{{/ hasProducts}} {{/Нет результатов}} Магазин шинС помощью небольшого пояснения легко понять, что означают буквы и цифры на боковине вашей шины.Цифры являются индикаторами размера, типа и характеристик шины.
- Тип шины Буква «P» в начале «размера шины» говорит нам, что шина является шиной P-метрики, имея в виду шины, изготовленные в соответствии с определенными стандартами в Соединенных Штатах и предназначенные для легковых автомобилей. Если размер шины не имеет букв в начале, это указывает на шину с евро-метрикой. Шины P-Metric и Euro-Metric могут иметь разную грузоподъемность. Буквы «LT» в начале или в конце размера шины указывают на то, что шина была разработана для легких грузовиков.Производители автомобилей оснащают некоторые легкие грузовики шинами типа «LT». Эти шины обычно требуют более высокого давления в шинах, чем легковые шины.
- Ширина шины — это ширина шины, измеренная в миллиметрах от боковины до боковины. Первое трехзначное число в размере шины относится к ширине шины. Например, у шины размера P215 / 65 R15 ширина составляет 215 миллиметров.
- Соотношение сторон — это отношение высоты поперечного сечения шины к ее ширине.Двухзначное число после косой черты в размере шины — это соотношение сторон. Например, в шине P215 / 65 R15 65 означает, что высота равна 65% ширины шины. Чем больше соотношение сторон, тем больше будет боковина шины.
- Строительство . Буква «R» в размере шины означает «радиальный», что означает, что слои проходят радиально по всей шине.
- Диаметр колеса — это размер колеса, измеренный от одного конца до другого.Он сообщает нам размер колеса, на которое рассчитана шина. Шина P215 / 65 R15 предназначена для колеса диаметром 15 дюймов.
- Индекс нагрузки указывает максимальную нагрузку, которую шина может выдержать при надлежащем накачивании. Вы также найдете максимальную нагрузку на боковину шины. , как в фунтах, так и в килограммах
- Рейтинг скорости показывает максимальную скорость шины. Часто рейтинги скорости сопоставляются с максимальной скоростью автомобиля.Например, шина с рейтингом скорости H имеет максимальную скорость 130 миль / ч или 210 км / ч.
- Символ DOT : Буквы «DOT» на боковине указывают на то, что шина соответствует всем применимым федеральным стандартам безопасности транспортных средств в США.
- Идентификационный номер шины : серия букв и цифр, следующих за буквами «DOT». ИНН состоит из 12 цифр и букв, обозначающих местонахождение завода, неделю и год изготовления шины.
- UTQG означает Uniform Tire Quality Grading, систему оценки, разработанную Министерством транспорта США для определения относительного износа протектора, сцепления и температурных характеристик. Оценка сцепления указывает на сцепление шины с мокрой дорогой при контролируемом испытании. Шина с рейтингом «AA» обеспечивает отличное сцепление с дорогой на мокрой дороге. Температурные классы указывают на способность шины выдерживать и рассеивать разрушительное тепло. Шина с рейтингом A может выдерживать более высокие температуры и работать на более высоких скоростях, чем шина с рейтингом B или C.Наконец, Износ протектора марки основаны на стандартизированных государственных испытаниях, чтобы помочь предсказать ожидаемый износ протектора шины. Например, шина со степенью износа протектора 200 должна служить вдвое дольше, чем шина со степенью износа протектора 100.
* Изображения предоставлены Goodyeartires.com
Маркировка на стороне шины Разъяснение размера шин: чтение боковины
Размер шин может сбивать с толку.Некоторые числа на боковой стенке указаны в метрических единицах, а другие — в дюймах. Кроме того, правильный размер для вашего автомобиля, грузовика или прицепа может отличаться в зависимости от использования шин и ваших привычек вождения.
Вы можете увидеть размер шин для вашего оригинального оборудования в инструкции по эксплуатации. Это размер, рекомендованный производителем транспортного средства.
Если вы хотите сменить шины для получения другого внешнего вида или требований к характеристикам, лучше всего взглянуть на коды на боковине ваших существующих шин.Затем попросите специалиста по шинам помочь вам определить размер шин, который будет соответствовать вашему автомобилю и целям вождения.
Вот объяснение того, что означают все цифры и буквы на боковой стенке.
Значение размеров шин
A: ТИП ШИНЫ Первая буква кода указывает на класс шины.
P — шина для легковых автомобилей. К шинам P-класса относятся легковые автомобили, внедорожники, кроссоверы, минивэны и пикапы меньшего размера.
LT означает шину для легких грузовиков, предназначенную для транспортных средств, буксирующих прицеп или имеющих грузоподъемность и 1 тонну.
ST — специальный прицеп. Эти размеры шин предназначены для прицепов, включая седельно-сцепные устройства и другие туристические прицепы, прицепы для лодок и грузовые прицепы.
Если перед первым номером нет буквы, у вас метрическая шина, которую обычно называют европейским размером. Она также измеряется в миллиметрах, но может иметь другую нагрузочную способность, чем шина P или LT.
B: ШИРИНА ШИНЫ Трехзначное число после буквы обозначает ширину шины (из стороны в сторону, если смотреть на головку шины) в миллиметрах. Это измерение, также называемое шириной профиля, измеряется от внешней боковой стенки до внутренней.
C: СООТНОШЕНИЕ СТОРОН Косая черта отделяет число ширины шины от двузначного соотношения сторон. Чем больше соотношение сторон, тем выше / выше боковина шины, или «профиль», как его иногда называют.
Соотношение сторон — это процентное соотношение. Это высота боковины, измеренная от обода колеса до верхней части протектора, выраженная в процентах от ширины шины. Другими словами, это высота боковины, разделенная на ширину шины.
В этом примере соотношение сторон составляет 65, что означает, что боковина на 65 процентов выше ширины шины. Чтобы получить высоту боковины, возьмите ширину шины 215 мм и пересчитайте ее в дюймы (8,46). Затем умножьте это на 0,65, и вы получите 5,5 дюйма — высоту боковины в дюймах.
D: ТИП КОНСТРУКЦИИ Эта единственная буква сообщает вам о внутренней конструкции шины.
R предназначен для радиальных шин, которые на сегодняшний день являются отраслевым стандартом для большинства шин. У них лучшее сцепление с дорогой, более низкое сопротивление качению, лучший расход топлива, комфорт при езде и долговечность, чем у шин предыдущих поколений. В радиальной шине слои — слои прочных кордов, изготовленных из смеси полиэстера, стали и ткани и покрытые резиной, — уложены перпендикулярно направлению движения.
D предназначен для шин с диагональными (перекрещенными) слоями, называемых шинами диагональной конструкции. Их также называют обычными, многослойными или поперечными шинами. Некоторые шины для мотоциклов и прицепов до сих пор используют эту внутреннюю конструкцию.
Некоторые шины, пригодные для спуска, обозначаются буквой F, за которой следует тип внутренней конструкции.
E: ДИАМЕТР КОЛЕСА Это двузначное число определяет диаметр колеса в дюймах, ширину колеса в центре.Это расстояние между двумя посадочными местами борта (где шина проходит через прорези и плотно прилегает к колесу).
F: ИНДЕКС НАГРУЗКИ Двухзначное или трехзначное число, которое следует за промежутком, указывает индекс нагрузки шины. Символ индекса нагрузки указывает, какой вес может выдержать шина, согласно следующей стандартной таблице. В нашем примере индекс нагрузки 89, что означает, что шина имеет грузоподъемность 1279 фунтов.
G: РЕЙТИНГ СКОРОСТИ Последняя буква — это рейтинг скорости, который сообщает вам максимальную скорость, на которой безопасно двигаться в течение длительного периода времени.Шина с более высоким рейтингом скорости лучше справляется с нагревом и обеспечивает больший контроль на более высоких скоростях. Максимальная рабочая скорость транспортного средства не превышает наименьшего номинального значения скорости всех шин, установленных на транспортном средстве. (Конечно, вы всегда должны соблюдать ограничения скорости для более безопасного вождения.) Рейтинг скорости обычно, но не всегда, состоит из одной буквы (см. Таблицу).
Покупаете новые колеса или меняете размер шин?
Калькулятор размера шин — это быстрый способ узнать, подойдет ли размер шины, который вы рассматриваете, вашему автомобилю, внедорожнику, спортивному автомобилю, легкому грузовику или кроссоверу.
Но помните, что это даст вам лишь приблизительную оценку. Важно соблюдать допуски по размеру вашего автомобиля. Шины неправильного размера могут вызвать тягу рулевого колеса, истирание подвески или кузова автомобиля, уменьшение клиренса на холмах или привести к более жесткой или шумной поездке, чем вы ожидали.
Если вы планируете установить на свой автомобиль шины другого размера, проконсультируйтесь со специалистом по шинам. Выясните, подходят ли ваши шины и колеса к подвеске, трансмиссии и кузову вашего автомобиля.И спросите, как любые различия в количестве оборотов на милю, скорости шин, индексе нагрузки и номинальной скорости повлияют на качество вашей езды и характеристики автомобиля.
Посмотрите, как новые шины и диски будут выглядеть на вашем автомобиле или грузовике, используя наш симулятор Virtual Wheels, доступный в любом Les Schwab.
Обозначения маркировки шин
Федеральный закон предписывает производителям шин размещать стандартизированную информацию на боковинах всех шин. Следующая информация указана на боковине шины (Примечание: следующие обозначения шин приведены только для примера):
Размер шин и номинальная частота вращения
Пример: 215 / 65R15 95H
215 : ширина шины (в миллиметрах) от края боковины до края боковины.Чем больше число, тем шире шина.
65 : отношение высоты шины к ее ширине в процентах.
R : Радиальная шина (обозначение RF указывает на самонесущую шину, работающую в спущенном состоянии, имеется не на всех моделях).
15 : Диаметр обода колеса (в дюймах).
95 : индекс нагрузки шины. В этом примере индекс нагрузки 95 соответствует максимальной нагрузке 1521 фунт (690 кг).
H : Номинальная скорость шины или максимальная скорость, на которой шина предназначена для движения в течение продолжительных периодов времени, выдерживая допустимую нагрузку для транспортного средства и при правильном давлении в шине.Например, H обозначает номинальную скорость 130 миль / ч (210 км / ч).
Индекс нагрузки и скорости шины могут не отображаться на боковине, поскольку они не требуются по закону.
Идентификационный номер шины (ИНН) US DOT
Пример: DOT 1510
DOT означает, что шина соответствует всем федеральным стандартам. Последние четыре числа обозначают неделю и год выпуска шины. Например, 1510 означает, что шина была изготовлена в течение 15 недели 2010 года.Цифры между ними указывают, где была произведена шина, или служат в качестве маркетинговых кодов, используемых производителем шины по усмотрению.
Эта информация помогает производителю шин идентифицировать шину для отзыва в целях безопасности.
Дополнительная маркировка
M + S или M / S : Грязь и снег
AT : вездеход
AS : Всесезонный
Состав и материал слоя шины: Обозначает количество слоев (слоев ткани с резиновым покрытием) в протекторе и боковине шины.Производители шин также должны указывать материалы слоев шины и боковины, которые включают сталь, нейлон, полиэстер и другие материалы.
Максимальная нагрузка: Указывает максимальную нагрузку в фунтах и килограммах, которую может выдержать шина. Обратитесь к табличке с информацией о шинах автомобиля, расположенной на средней стойке, чтобы узнать правильное давление в шинах для вашего автомобиля.
Износ протектора, сцепление и температура : см. Единую оценку качества шин
Максимально допустимое давление в шине: максимальное давление воздуха, которое когда-либо должно быть в шине.Этот предел устанавливается производителем шин.
Маркировка на боковине шины
- Производитель (товарный знак или логотип)
- Название продукта
- Обозначение размера:
205 — Ширина шины в мм
55 — Отношение высоты к ширине в процентах
R — Радиальная конструкция
16 — Диаметр обода в дюймах (код)
- 91 — Индекс нагрузки
V — Индекс скорости
- Бескамерная радиальная шина
- Шины Continental имеют маркировку в соответствии с международными правилами.Таким образом, боковины шин, предназначенных для использования в Европе, помечены кружком, содержащим букву E и номер страны омологации.
За этой маркировкой следует многозначный номер омологации, e. грамм. E4 или e4 (4 = Нидерланды)
- Код производителя:
— Завод по производству шин, размер и тип шин
— Дата изготовления (неделя / год)
2013 означает 20-ю неделю 2013 года
- T.W.I. — Индикатор износа протектора.Через основные канавки проходит несколько небольших выступов. Шины имеют высоту 2/32 дюйма (1,6 мм) и постепенно выравниваются с остальной частью протектора по мере износа шины.
- Страна производитель
- Департамент транспорта
- Грузоподъемность США для макс. Нагрузка (615 кг на колесо = 1356 фунтов)
- Протектор: под 4 слоями
- Предел США для макс. давление в шине
51 фунт / кв. дюйм (1 бар = 14.5 psi)
Информация для потребителей основана на сравнительных значениях со стандартной эталонной шиной (стандартные процедуры испытаний)
Единая оценка качества шин (UTQG)
- Износ протектора: Оценка износа протектора является сравнительной оценкой, основанной на скорости износа шины при испытании в контролируемых условиях на указанном государственном испытательном треке.
- Сцепление: Уровни сцепления, от самого высокого до самого низкого, — AA, A, B и C. Они представляют способность шины останавливаться на мокром асфальте, измеренную в контролируемых условиях на определенных испытательных поверхностях из асфальта и бетона.
- Температура: Температурные классы от самого высокого до самого низкого — A, B и C. Они представляют устойчивость шины к выделению тепла при испытании в контролируемых условиях на указанном колесе для лабораторных испытаний в помещении.
- Идентификационный номер для Бразилии
- Идентификация для Китая
DOT — Министерство транспорта США
ETRTO — Европейская техническая организация по шинам и ободьям, Брюссель
ECE — Европейская экономическая комиссия (учреждение ООН в Женеве)
FMVSS — Федеральные стандарты безопасности транспортных средств (U.S. код безопасности)
Что означает маркировка на шине?
Боковина шины содержит много ценной информации. Он может сказать вам марку и модель шины, размер, максимальную нагрузку и максимальную скорость, с которой может справиться шина. Вся эта информация полезна при замене изношенных шин или обновлении для улучшения внешнего вида и производительности. Продолжайте читать, чтобы узнать больше о маркировке на вашей шине.
Вот пример того, что вы можете найти на боковой стенке:
P215 / 65R15 95H
P — Описание услуги
- В этом письме говорится о предполагаемом использовании шины.
- P = легковой автомобиль
- LT = легкий грузовик (для использования на более тяжелых транспортных средствах, таких как грузовики, внедорожники и фургоны)
- ST = специальный прицеп
- T = временные (обычно запасные шины)
** Не все шины имеют письмо с описанием услуг. Если у вашей шины она есть, она соответствует «P-Metric» или стандартам США. Шины без буквы описания службы соответствуют «евро-метрическим» или европейским стандартам. **
215 — Ширина профиля
- Это число — ширина шины в миллиметрах, измеренная от боковины до боковины.
- Перейдите по этой ссылке, чтобы узнать больше о ширине шины.
** Ширина шины измеряется на ободе определенного размера. Шинам также предоставляется диапазон ширины обода, на котором они могут быть установлены. Фактическая ширина шины будет отличаться при установке на обод другой ширины. **
65 — Соотношение сторон
- Это высота боковины, измеренная от обода до протектора.
- Выражается в процентах от ширины шины.
- В приведенном выше примере высота боковой стенки составляет 65% ширины (215 мм) или 139.75 мм.
R — Конструкция шин
- В приведенном выше примере буква «R» означает, что шина изготовлена с использованием «радиальной» конструкции.
- Некоторые шины изготавливаются с использованием конструкции «косой сгиб». У этих шин в этом месте будет буква «B».
- Перейдите по этой ссылке, чтобы узнать больше о методах изготовления шин.
** Радиальная конструкция является отраслевым стандартом и обеспечивает более безопасную и управляемую шину. Однако конструкция Bias Ply все еще используется для некоторых конкретных приложений.**
15 — Диаметр колеса
- Это диаметр предполагаемого колеса, выраженный в дюймах.
- Перейдите по этой ссылке, чтобы узнать больше о диаметре колеса.
95 — Индекс нагрузки
- Это число указывает максимальный вес, который может безопасно выдержать каждая шина.
- Перейдите по этой ссылке для получения дополнительной информации и просмотра нашей диаграммы индекса нагрузки.
H — Номинальная скорость
- Эта буква указывает на максимальную скорость, на которой шина может двигаться без сбоев.
