Аккумуляторной батареи неисправности – Ремонт аккумулятора своими руками — AKB-Power — Все про аккумуляторы, батареи и зарядные устройства

Содержание

Аккумулятор: описание,назначение,устройство,признаки и причины неисправностей,фото .



Назначение и устройство автомобильных аккумуляторов

Автомобильная аккумуляторная батарея предназначена для электроснабжения стартера при пуске двигателя внутреннего сгорания и других потребителей электроэнергии при неработающем генераторе или недостатке развиваемой им мощности. Работая параллельно с генераторной установкой, батарея устраняет перегрузки генератора и возможные перенапряжения в системе электрооборудования в случае нарушения регулировки или при выходе из строя регулятора напряжения, сглаживает пульсации напряжения генератора, а также обеспечивает питание всех потребителей в случае отказа генератора и возможность дальнейшего движения автомобиля за счет резервной емкости. Наиболее мощным потребителем энергии аккумуляторной батареи является электростартер.

В зависимости от мощности стартера и условий пуска двигателя сила тока стартерного режима разряда может достигать нескольких сотен и даже тысяч ампер. Сила тока стартерного режима разряда резко возрастает при эксплуатации автомобилей в зимний период (пуск холодного двигателя). Батарея на автомобиле входит в состав не только системы электростартерного пуска, но и других систем электрического и электронного оборудования. После разряда на пуск двигателя, и питание других потребителей батарея подзаряжается от генераторной установки. Частое чередование режимов разряда и заряда (циклирование) — одна из характерных особенностей работы батарей на автомобилях.

При большом разнообразии выпускаемых моделей автомобилей и климатических условий их эксплуатации, в массовом производстве батарей наряду с определением оптимальных экономических параметров должное внимание уделяется их унификации, повышению надежности и сроков службы. Надежность и срок службы аккумуляторных батарей находятся в прямой зависимости от технического уровня их конструкций и условий работы на автомобиле. Обычно аккумуляторные батареи на автомобилях после пуска двигателя работают в режиме подзаряда и сконструированы таким образом, чтобы развивать достаточную мощность в кратковременном стартерном режиме разряда при низких температурах. Однако на некоторых видах автомобилей, где установлено электро- и радиооборудование повышенного энергопотребления, аккумуляторные батареи могут подвергаться длительным разрядам токами большой силы.

Батареи на таких автомобилях должны быть устойчивы к глубоким разрядам. Условия, в которых работает аккумуляторная батарея, зависят от типа, назначения, климатической зоны эксплуатации автомобиля, а также от места установки ее на автомобиле. Режимы работы аккумуляторной батареи на автомобиле определяются температурой электролита, уровнем вибрации и тряски, периодичностью, объемом и качеством технического обслуживания, параметрами стартерного разряда, силой токов и продолжительностью разряда и заряда при циклировании, уровнем надежности и исправности электрооборудования, продолжительностью работы и перерывов в эксплуатации. Наибольшее влияние на работу аккумуляторных батарей оказывают место размещения и способ крепления батарей на автомобиле, интенсивность и регулярность эксплуатации автомобиля (среднесуточный пробег), температурные условия эксплуатации (климатический район, время года и суток), назначение автомобиля, соответствие характеристик генераторной установки, аккумуляторной батареи и потребителей электроэнергии.

Признаки и причины неисправности аккумуляторной батареи

Производственные дефекты

Разрушение электрода от короткого замыкания в результате повреждения сепаратора при сборке.

Низкие сепараторы-конверты, приводящие к короткому замыканию.



Не полностью формированная активная масса электрода.

Электрод без осыпавшейся активной массы

Дефект Признаки Возможная причина
Разрыв электрической цепи внутри АКБ Напряжение на выводах батареи есть, но стартер не вращается Разрушение мостиков* между банками. Плохая сварка полюсных клемм и т. п.
Короткое замыкание между положительными и отрицательными электродами (пластинами) В дефектной банке плотность ниже, чем в остальных. При заряде зарядным устройством дефектная банка не «кипит». При работе стартера в банке происходит интенсивное газовыделение Повреждение сепаратора или неправильное его размещение в процессе сборки (фото 5). Низкое качество материала сепаратора или отклонение его размеров от допустимых (фото 6). Перекос электродов
Недоформованная активная масса электродов Полностью заряженная батарея не может обеспечить более двух – трех пусков двигателя, а при заряде и разряде интенсивно «кипит» Нарушена операция формования – процесс заряда электродов
Отрыв электродов (пластин) от соединительных мостиков При работе стартера электролит в такой банке «кипит». При бездействии батареи плотность электролита не снижается

Если гарантийный срок не истек и есть подозрение, что неисправность батареи появилась по вине производителя, необходимо обратиться в специализированную мастерскую. При этом надо иметь кассовый или товарный чек, а также гарантийный талон с датой продажи и наименованием организации-продавца. К тому же обязательно, чтобы в нем были указаны характеристики батареи на момент продажи — плотность электролита, напряжение на выводах без нагрузки и т. д. Это поможет проведению экспертизы. В мастерской должны установить причину неработоспособности АКБ или снижения ее характеристик. Результаты исследования батареи заносят в гарантийный талон, и если дефект производственный — АКБ подлежит замене на новую.

Эксплуатационные дефекты

Возникают в результате небрежной эксплуатации батареи на автомобиле. Основные нарушения — не осуществляется контроль за уровнем электролита и состоянием электрооборудования. Дефекты, делают батарею практически непригодной к дальнейшему применению. Исключение составляет только оплывание активной массы электродов, да и то лишь в начальной стадии. Поскольку значительное образование шлама (оплывшей активной массы) приводит к оголению решеток пластин и потере работоспособности АКБ при включении стартера.

Фото 9. Разрушение корпуса из-за замерзания электролита сильно разряженной батареи.



Фото 10. Разрушение корпуса из-за взрыва смеси кислорода и водорода при уровне электролита ниже электродов.

Фото 11. Коррозия (полная) решетки положительного электрода.

Фото 12. Разрушение и спекание сепараторов-конвертов из-за длительной эксплуатации с низким уровнем электролита.



Эксплуатационные дефекты АКБ, их признаки и возможные причины возникновения

Дефект Признаки Возможная причина
Сильное окисление полюсных клемм Напряжение на выводах батареи есть, а стартер не крутится. Клеммы греются Не проводилась очистка полюсных клемм
Оплывание активной массы – оголение решеток электродов (фото 8) Темный цвет электролита. Быстрое снижение напряжения батареи при работе стартера Длительная эксплуатация батареи с низкими степенью заряженности и уровнем электролита. Вибрация незакрепленной батареи
Замерзание электролита при отрицательных температурах Вздутие стенок корпуса или его разрушение (фото 9). Очень низкие степень заряженности (табл. 7) и плотность электролита из-за глубокого разряда АКБ
Взрыв смеси кислорода и водорода (гремучего газа) Трещины на крышке и стенках или полное разрушение корпуса (фото 10) Уровень электролита ниже верхних кромок электродов приводит к накоплению гремучего газа, который взрывается при малейшем искрении
Коррозия (полная) решеток положительных электродов (фото 11) Батарея плохо заряжается*. Быстрое снижение напряжения батареи при работе стартера Постоянный перезаряд из-за большого напряжения (более 14,6 В). Интенсивная эксплуатация автомобиля (более 60 тыс км. в год)
Короткое замыкание между электродами В дефектной банке плотность ниже, чем в остальных. При заряде дефектная банка не выделяет газ и не «кипит». При работе стартера в банке происходит интенсивное газовыделение ольшое количество оплывшей активной массы**. Разрушение сепараторов из-за низкого уровня электролита (фото 12).

Причины эксплуатационных дефектов: Низкая степень заряженности (менее 75 %) может являться результатом: • слабого натяжения ремня привода генератора; • неисправности генератора и регулятора напряжения. При работающем двигателе на выводах батареи напряжение составляет менее 13,6 В; • неисправности стартера, приводящие к увеличению силы тока, которую он потребляет, или повторению попыток пуска двигателя; • окисление клемм соединений силовых проводов, что ухудшает работу стартера или заряд батареи; • постоянное использование при стоянии в пробке мощных потребителей электроэнергии (например, обогревателя заднего стекла).

Генератор не всегда может обеспечить их работу на холостых оборотах двигателя, поэтому АКБ разряжается; • регулярные многократные прокручивания коленвала двигателя (неудачные попытки пуска) при последующем кратковременном движении. Генератор не успевает достаточно зарядить батарею. Уровень электролита будет ниже нормы, если: • своевременно не проводить контроль его уровня. В жаркую погоду желательно производить проверку чаще, поскольку высокая температура способствует быстрому испарению воды; • на выводы батареи подается напряжение более 14,6 В из-за неисправности регулятора напряжения. При интенсивной эксплуатации автомобиля в режиме «такси» (более 60 тыс. км в год) необходимо как можно чаще (через 3–4 тыс. км пробега) проверять уровень электролита. Также желательно, чтобы напряжение на клеммах АКБ находилось в пределах 13,8 –13,9 В. Рекомендации

В случае сильного разряда можно попытаться самостоятельно установить его причину, воспользовавшись ориентировочной схемой действий, приведенной в таблице №8 Признаки неисправности батареи могут появляться не только из-за ее дефектов. Например, низкая плотность электролита в одной из банок возникает при доливе в нее дистиллированной воды больше уровня. Добавлять электролит, а тем более кислоту в банку ни в коем случае недопустимо.

Перед зимним сезоном будет не лишним снять батарею с автомобиля и зарядить постоянным током равным 0,1 от численного значения номинальной емкости. Для батареи номинальной емкостью 55 А. ч сила зарядного тока должна составлять 5,5 А. В зимних условиях эксплуатации, когда часто включены мощные потребители (фары, отопитель, обогреватель заднего стекла и т. п. ), желательно раз в месяц проверять степень заряженности батареи по плотности электролита (табл. 5, рис. 7) с учетом температурной поправки (табл. 6). Это поможет своевременно принять решение: • необходимости заряда батареи стационарным зарядным устройством; • рациональном использовании электроприборов; • поиске неисправности в электрооборудовании.

Принцип работы свинцового аккумулятора

Свинцовые аккумуляторы являются вторичными химическими источниками тока, которые могут использоваться многократно. Активные материалы, израсходованные в процессе разряда, восстанавливаются при последующем заряде. Химический источник тока представляет собой совокупность реагентов (окислителя и восстановителя) и электролита. Восстановитель (отрицательный электрод) электрохимической системы в процессе токообразующей реакции отдает электроны и окисляется, а окислитель (положительный электрод) восстанавливается. Электролитом, как правило, является жидкое химическое соединение, обладающее хорошей ионной и малой электронной проводимости.

Различные типы стартерных аккумуляторных батарей, имеют свои конструктивные особенности, однако в их устройстве много общего. По конструктивно-функциональному признаку выделяют батареи: обычной конструкции — в моноблоке с ячеечными крышками и межэлементными перемычками над крышками; батареи в моноблоке с общей крышкой и межэлементными перемычками под крышкой; батареи необслуживаемые — с общей крышкой, не требующие ухода в эксплуатации. Свинцовый аккумулятор, как обратимый химический источник тока, состоит из блока разноименных электродов, помещенных в сосуд, заполненный электролитом. Стартерная батарея в зависимости от требуемого напряжения содержит несколько последовательно соединенных аккумуляторов. В стартерных батареях собранные в полублоки 3 и 12 (рис 2. 1), положительные 15 и отрицательные16 электроды (пластины) аккумуляторов размещены в отдельных ячейках моноблока (корпуса) 2.

Разнополярные электроды в блоках разделены сепараторами 9. Батареи обычной конструкции выполнены в моноблоке с ячеечными крышками 7. Заливочные отверстия в крышках закрыты пробками 5. Межэлементные перемычки 6 расположены над крышками. В качестве токоотводов предусмотрены полюсные выводы 8. Кроме того, в батарее может быть размещен предохранительный щиток. В конструкции батареи предусматривают и дополнительные крепежные детали.

ПОХОЖИЕ СТАТЬИ:

  • Mercedes-Benz Concept седан — видео трейлер
  • Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Список 8 самых странных велосипедов в мире
  • Особенности выбора автомобиля Мерседес S 222 с пробегом
  • Автомобильные турбокомпрессоры: особенности устройства и основные дефекты
  • Особенности и преимущества программы Трейд-Ин
  • Ауди Q3 2019 года: обзор,фото,характеристики,комплектации,цена

Ремонт аккумуляторных батарей | ТО и ТР автомобиля

Своевременным устранением неисправностей аккумуляторных батарей (АКБ) можно значительно продлить срок их службы.

Основные неисправности АКБ:

  • коробление электродов
  • сульфатация электродов
  • ускоренный саморазряд
  • нарушение контакта в полюсных выводах и перемычках
  • трещины в моноблоках (банках) и крышках
  • износ полюсных выводов
  • отстающие аккумуляторы

Короткое замыкание в АКБ

Короткое замыкание внутри АКБ возникает между разноименными электродами из-за накопления на дне банки выпавшего активного вещества, образования на кромках отрицательных электродов свинцового мостика (губки) и в результате разрушения сепараторов. Эти явления возможны при длительном перезаряде батареи, заряде и разряде токами большой силы, загрязнении и замерзании электролита.

Внешние признаки короткого замыкания:

  • очень малая величина э.д.с.
  • быстрое повышение температуры при заряде
  • медленное повышение напряжения при заряде и быстрое его падение при выключении зарядного тока
  • понижение плотности электролита

Для устранения короткого замыкания АКБ разбирают, заменяют поврежденные сепараторы и электроды, удаляют осадок и губку с кромок электродов. После сборки АКБ заряжают с одной перезарядкой.

Коробление электродов

Коробятся электроды из-за большой силы зарядного и разрядного тока, повышенной температуры электролита, нарушения правил пуска двигателей стартером (частые и длительные его включения). Признаками коробления являются изменения внешней их формы и уменьшение емкости АКБ из-за сокращения количества активного вещества вследствие его выпадания. Покоробленные электроды при ремонте АКБ заменяют.

Ускоренный саморазряд АКБ

Саморазряд батареи, превышающий 1% в сутки, считается ускоренным. Он происходит в результате загрязнения поверхности АКБ и попадания примеси в электролит. Для уменьшения саморазряда необходимо содержать в чистоте поверхность батареи (загрязнения образуют между клеммами токопроводящий мостик), не допускать «прорастания» сепараторов. Если электролит загрязнен, то батарею нужно разрядить током 0,1 от ее емкости до напряжения 1,1-1,2 В на каждый аккумулятор. При этом посторонние металлы и окислы с электродов переходят в электролит. Затем вылить электролит, промыть батарею дистиллированной водой, залить свежий электролит прежней плотности и полностью зарядить.

Сульфатация электродов

Сульфатация (образование на поверхности активного вещества электродов кристаллов сульфата свинца) возникает при длительных и глубоких разрядах и ускоряется при снижении уровня электролита (оголение верхней части электродов), наличии в электролите органических примесей, повышении плотности и температуры электролита, наличии ускоренного саморазряда.

Признаки сульфатации электродов АКБ:

  • уменьшение емкости батареи
  • снижение плотности электролита
  • быстрое повышение при заряде напряжения батареи и температуры
  • преждевременное бурное газовыделение
  • при запуске двигателя резкий спад напряжения вследствие малой емкости батареи

Существует несколько способов восстановления емкости засульфатированных АКБ:

  • длительный заряд малыми токами
  • заряд на дистиллированной воде
  • разряды малыми токами
  • кратковременный (1-2 ч) заряд батареи током, в 10-20 раз превышающим ток обычного заряда
  • и др.

Если процесс сульфатации не слишком глубок, электроды аккумулятора можно восстановить, разрядив батарею током 0,05 от ее емкости до напряжения 1,7 В. После этого слить электролит, валить дистиллированную воду и заряжать током 0,03 от емкости. При достижении плотности электролита 1,09 г/см3 напряжение каждого аккумулятора должно быть 2,3-2,4 В. Если оно ниже, то заряд прекращают, часть электролита заменяют дистиллированной водой и после 2-часового перерыва продолжают заряд тем же током до достижения плотности 1,09 г/см3 и напряжения 2,3—2,4 В. После этого плотность доводят до нормальной и заряжают батарею током 0,1 от емкости.

Для восстановления электродов с глубокой, но незастарелой, сульфатацией из разряженных до 1,7 В сливают электролит и заливают в них дистиллированную воду. Через час аккумуляторы заряжают, установив зарядный ток с таким расчетом, чтобы напряжение на выводах 12-вольтовой батареи было 13,8 В. Когда плотность электролита повысится до 1,12 г/см3, устанавливают зарядный ток, соответствующий 0,2 от емкости батареи. Зарядку ведут до начала газовыделенил во всех аккумуляторах и прекращения увеличения плотности электролита. Затем АКБ включают на 1,5-2-часовую разрядку примерно таким же током. Разрядку и зарядку продолжает до тех пор, пока повышается плотность электролита.

Отстающие аккумуляторы

Если в АКБ хотя бы один аккумулятор разряжается раньше остальных, то работоспособность батареи будет определяться именно этим аккумулятором, который при дальнейшем разряде переплюсуется и будет заряжать обратным током остальные аккумуляторы, что приведет к значительному снижению напряжения АКБ. У отстающих аккумуляторов плотность электролита при заряде растет значительно медленнее, а температура быстрее, чем у остальных аккумуляторов. Батарея с такими аккумуляторами должна быть подвергнута 2-3-разовому контрольно-тренировочному циклу (заряд—разряд).

Трещины в моноблоках

Трещины в стенках и перегородках моноблока (банки) заделывают композицией на основе эпоксидной смолы или расплавленным хлорвинилом. Перед заделкой трещину обрабатывают по всему контуру. Снимают фаски под углом 45-60°на глубину, равную 2/3 толщины стенки. Поверхность вокруг трещины зачищают и обезжиривают ацетоном.

Приготовление электролита и зарядка АКБ

Таблица. Нормы расхода воды и кислоты для приготовления электролита, л

Требуемая плотность Количество компонентов при 25°С (при 15’С)
электролита при 25*С, для получения 1 л электролита
г/См3 воды кислоты
1,21 0,849(9,836) 0,211(0,204)
1,23 0,829(0,814) 0,231(0,227)
1,24 0,819(0,808) 0,242(0,237)
1.26 0,800(0,789) 0,263(0,258)
1,28 0,781(0,768) 0,285(0,280)
1,40 0,650 0,423

Электролит готовят из аккумуляторной серной кислоты (плотность 1,83 г/см3) и дистиллированной воды. В пластмассовый, керамический, эбонитовый или свинцовый сосуд сначала наливают воду, затем при непрерывном перемешивании кислоту.

Аккумуляторы, собранные после ремонта из разряженных пластин (электродов), заливают электролитом плотностью 1,12 г/см3 после охлаждения до температуры 25°С. Залитую АКБ выдерживают в течение 2—4 ч.

В качестве источника тока для зарядки АКБ используют выпрямители типа ВСА или специальные зарядные агрегаты. Зарядку ведут током, равным 0,1 от емкости батареи. Напряжение на каждом аккумуляторе должно быть 2,7-3,0 В. Во время зарядки контролируют температуру электролита. Она не должна подниматься выше 45°С. Если температура окажется выше, уменьшают зарядный ток или прекращают зарядку на некоторое время. Заканчивают зарядку после того, как начнется обильное газовыделение, а плотность электролита стабилизируется и не будет меняться в течение 2 ч. После 30 мин выдержки проверяют плотность электролита. Если она не соответствует установленной для данной зоны эксплуатации, то доливают в аккумулятор дистиллированную воду (когда плотность выше нормы) или электролит плотностью 1,4 г/см3 (если плотность ниже нормы). После корректировки необходимо продолжить зарядку в течение 30 мин для перемешивания электролита.

Причины неисправности аккумуляторной батареи

Аккумуляторная батарея является источником заряда, запускающего двигатель транспортного средства. Именно она «рождает» искру, воспламеняющую топливно-воздушную смесь.

Причины неисправности аккумуляторной батареи

Без надёжного и качественного АКБ невозможно обходиться, особенно когда машина используется часто и активно. Проблемы в работе аккумулятора неизбежно отражаются на скорости запуска мотора.

Неисправная аккумуляторная батарея способна обездвижить транспортное средство, превратив его в груду бесполезного красивого металлолома. Очень важно обнаружить причины неисправности аккумуляторной батареи и предпринять меры, направленные на их оперативное устранение.

Для чего нужен аккумулятор в автомобиле?

Аккумуляторная батарея или АКБ представляет собой источник постоянного тока транспортного средства. Главная задача аккумулятора заключается в выработке электрического тока достаточного для пуска мотора и работы прочих потребителей энергии.

Легковые машины используют аккумуляторные батареи, вырабатывающие постоянный ток напряжением 12В. Главной особенностью АКБ является возможность их подзарядки генератором в процессе работы двигателя транспортного средства. Неправильная эксплуатация батареи может привести к её полному разряду или даже выходу из строя.

Для поддержания работоспособности АКБ необходимо следить за уровнем заряда и плотностью электролита. В основе любого устройства подобного типа лежит механизм преобразования химической энергии в электрическую энергию. Именно аккумулятор является главным источником энергии автомобиля.

Естественно, аккумулятор нужен не только для наземного транспорта, но и для воздушного и для водного. Так например Покупая электромотор для лодки, многие почему-то забывают о том, что к нему также требуется аккумулятор. Действительно, электрический мотор сам по себе не поплывет, ему требуется источник питания, в связи с чем, становится необходимым купить аккумулятор для лодочного электромотора.

Причины неисправности аккумуляторной батареи

Активное использование автомобиля неизбежно приводит к увеличению нагрузки на аккумулятор. Особенно сильно это проявляется в зимний период времени, когда используется одновременно большое количество потребителей электрической энергии.

Зачастую генератор просто не успевает должным образом выполнить зарядку АКБ, и он недополучает необходимое количество энергии. Как и любое устройство, аккумулятор может выходить из строя или полностью становиться негодным для полноценного использования в качестве источника питания машины.

Можно выделить следующие причины неисправности аккумуляторной батареи:

1.Производственный дефект

Как правило, он проявляется через непродолжительный период эксплуатации АКБ. Если гарантийный период обслуживания батареи не вышел, и существуют подозрения производственного дефекта необходимо как можно быстрее обратиться в сервисный центр. Специалисты помогут установить точные причины и если надо проведут ремонтные или восстановительные работы

2.Окисление клемм

Распространённое явление, особенно если владелец транспортного средства недостаточное внимание уделяет обслуживанию машины. Проявляется в повышении температуры клемм и отсутствия движения стартера. Для устранения неисправности достаточно выполнить очистку клемм

3.Замерзание электролита

Очень опасное явление, грозящее полным выходом из строя АКБ без возможности восстановления. Визуально проявляется во вздутии стенок батареи или нарушения целостности её корпуса. Приводит к полной потере свойств электролитом и невозможности дальнейшего использования АКБ

4.Коррозия решёток положительных электродов

Низкая скорость заряда батареи. АКБ достаточно быстро разряжается и теряет в мощности

5.Детонация батареи

Высокий уровень электролита приводит к активному газообразованию. Образующийся газ способен детонировать при искрении.
Все возникающие неисправности батареи затрудняют её полноценное использование в будущем или делают его полностью невозможным.

Как продлить срок эксплуатации аккумуляторной батареи?

Как известно причины, которые приводят к неисправности АКБ проще предотвратить, чем в последующем устранять. Неправильный уход и эксплуатация за аккумулятором приводят к достаточно серьёзным последствиям для устройства.

Можно выделить следующие способы продлить срок службы аккумуляторной батареи:

  1. Регулярная проверка уровня воды;
  2. Чистота аккумуляторной батареи;
  3. Отключение при длительном бездействии;
  4. Удаление коррозийных образований на клеммах;
  5. Правильная и своевременная зарядка;
  6. Исправная проводка;
  7. Грамотное использование электрических потребителей;
  8. Работоспособный генератор.

Заключение

Своевременный уход за АКБ даёт возможность продлить сроки её эксплуатации и повысить эффективность отдачи энергии. В среднем срок использования батареи составляет 5 или 6 лет.

Устранение негативных факторов, снижающих эффективность работы устройства, позволяет увеличить срок эксплуатации на 1 или 2 года. Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

Это интересно

сроки, неисправности, причины, нормы, инструкция

Известно, что автомобиль, который находится в пользовании определенного предприятия, в обязательном порядке должен состоять на его балансе, на котором находится не только единица транспорта, но и некоторые его запасные части. Если какая-либо из них по тем или иным причинам приходит в негодность, ее необходимо снять с баланса и заменить на новую. О том, как списать аккумулятор транспортного средства, и пойдет речь в этой статье.

Такая деталь автомобиля, как аккумуляторы, служит для запуска двигателя посредством стартера. Как и все элементы техники, они имеют свой срок службы. По его окончании АКБ становится небезопасным для последующей эксплуатации и требует замены его новым.

Если речь идет о работе транспортных средств на предприятии, то списание каждой его детали проходит под контролем бухгалтера и специальной комиссии, которая этот процесс он несет материальную ответственность. Списание шин и аккумуляторов строго регламентировано. Поэтому к аннулированию автомобильного АКБ необходимо подходить с соблюдением всех правил и норм, установленных законодательной базой РФ.

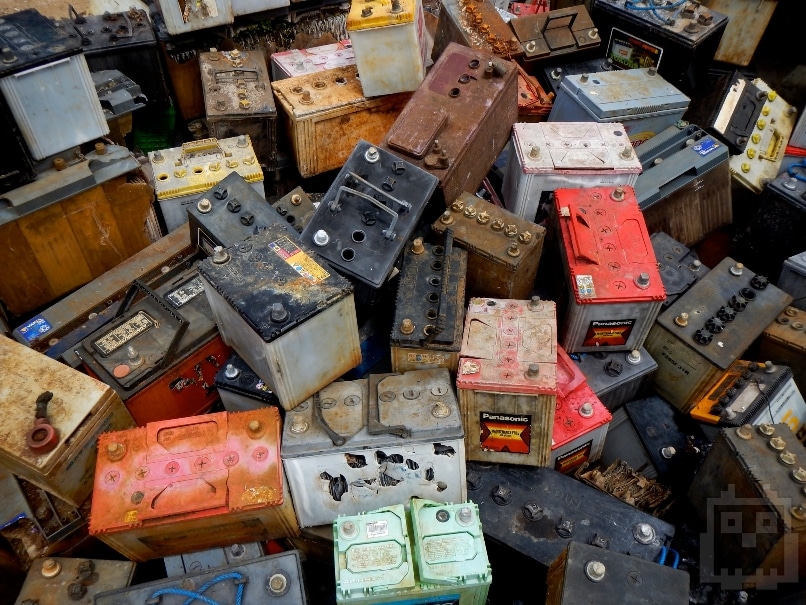

Причины списания АКБ и срок эксплуатации

Если обратиться к законодательству, то согласно статье 19 Федерального закона №169-ФЗ указано, что эксплуатация любых транспортных средств, в которых выявлены неисправности и дефекты, несовместимые с безопасным использованием, строго запрещена.

Причины неисправности АКБ для списания прописаны в Приказе СД при ВС РФ № 104. Он ссылается на установленные законодательством РФ Нормы сроков службы стартерных аккумуляторных батарей (РД -3112199-1089-02). Там же указаны стандартные сроки эксплуатации АКБ для транспортных средств.

Типовые нормы сроков службы стартерных свинцово-кислотных аккумуляторных батарей автотранспортных средств и автопогрузчиков

№ п/п

Автотранспортные средства и автопогрузчики

Срок службы аккумуляторных батарей, лет

Минимальная наработка (пробег или моточасы работы) автотранспортного средства или автопогрузчика, при выполнении перевозок, не менее:

городских

пригородных

междугородных

сельскохозяйственных

1

Грузовые автомобили

2,5

87000км

150000км

250000км

225000км

2

Специальные автомобили на шасси грузовых авто

3,0

3000 моточасов

3

Автомобили легкового класса для индивидуального пользования

4,0

60000км

4

Легковые авто, служебные и применяемые для коммерческих целей, малотоннажные грузовые авто на базе легковых

2,5

112000км

5

Легковые автомобили-такси

1,75

70000км



6

Специальные авто на шасси легковых автомобилей

2,75

3000 моточасов

7

Автобусы

2,0

130000км

160000км

220000км

8

Подъемно-транспортные машины, в т. ч. автопогрузчики

3,0

3000 моточасов

Примечательно, что у каждой отдельной организации зачастую не существует четких и строжайших пошаговых рекомендаций по отношению к срокам эксплуатации и службы АКБ. Это довольно условная инструкция, поэтому списание аккумуляторных батарей производится согласно политике, разработанной организацией. Ввиду этого, нормативный срок эксплуатации АКБ является индивидуальным в зависимости от специфики и технических характеристик транспортного средства.

Среди наиболее распространенных причин неисправности аккумулятора автомобиля:

  • Деформация пластин с их последующим разрушением;
  • Факт короткого замыкания;
  • Процесс сульфитации;
  • Грязный электролит;
  • Факт интенсивного саморазряда;
  • Переполюсовка батарей АКБ.

Далее будут приведены оптимально развернутые формулировки и описаны основные причины возможных поломок представленной детали, о которых полезно знать каждому автомобилисту.

Неисправности АКБ для списания на предприятиях,  основные дефекты

Списание шин и аккумуляторов должно производиться исключительно компетентным лицом, имеющим соответствующие права на проведение данного мероприятия. Чтобы правильно и грамотно проводить данную процедуру, бухгалтеру необходимо опираться на установленные принципы, прописанные в бюджетном учете. Списание АКБ может провести только специально назначенная комиссия, члены которой выбираются руководством организации или предприятия.

Неисправности представленной детали появляются по следующим причинам:

  • Постепенное и приводящее аккумулятор на автомобиле к поломке — попадание пыли и грязи в места нахождения крышек, а также мастики. Данный химический процесс провоцирует окисление выводов. Таким образом, неизбежно происходит разрядка батарей. Это одна из самых распространенных причин, с которой регулярно сталкиваются автомобилисты.
  • Образование трещин на поверхности крышек, корпуса и мастики.  Последнее со временем стареет. Именно это зачастую и приводит к образованию на ней различных дефектов и трещин. Еще одна причина, влияющая насписание– недостаточно плотное закрепление аккумуляторной батареи. Так, при движении автомобиля происходит ее усиленная вибрация, что и приводит к образованию повреждений.
  • Химическое окисление выводов. Стоит отметить, что данный процесс рано или поздно неизбежно произойдет. Однако, он значительно ускоряется в случаях, когда на клеммах и выводах отсутствует смазочный материал. Обнаружить окислы несложно. Они выглядят, как белый налет. Его толщина может быть разной и порой достигает внушительных масштабов.
  • Электролитна автомобилеподтекает. Списание АКБочень часто случается и по этой причине. Утечка происходит непосредственно через трещины, образованные в корпусе. Данную неисправность тоже можно обнаружить без труда при визуальном осмотре деталей.
  • Уровень электролита находится на недостаточном показателе. При этом емкость батареи значительно снижается, как и напряжение на выводах.
  • Плотность электролита слишком завышена или наоборот понижена. Оба отклонения от нормы чреваты поломкой и выхода аккумулятора из строя. Чтобы этого не произошло, показатель плотности регулярно контролируют и производят коррекцию в случае выявления несоответствия норме.
  • Повышается саморазряд батареи. Причин этому может быть несколько: короткое замыкание внутреннего типа, грязная поверхность АКБ, попадание вовнутрь различного происхождения металлических фрагментов, а также использование для доливания не дистиллированной воды, в которой содержится определенный процент щелочей и солей.
  • Случаи короткого замыкания разноименных пластин. Электролит в подобной ситуации в буквальном смысле закипает, а емкость и напряжение батареи значительно снижаются. Одними из частых причин данного инцидента становятся деформация сепараторов, выделение из пластин активной массы, которые и приводят к повышению вибрации батареи. Эксплуатация аккумулятора после этого часто становится невозможной, и другого выхода, кроме списания АКБ нет.
  • Сульфитация электродов. Данный химический процесс приводит к образованию на поверхности и стенках электродов наростов сернокислотного свинца, кристаллы которого забивают мелкие полости активного вещества, находящегося в электродах. Таким образом, доступ и проникновение электролита прекращается. Процесс сульфитации существенно ускоряется, если электроды хранятся без подзарядки в течение длительного времени.

Перечисленные выше дефекты, как правило, могут возникать уже через несколько месяцев после начала эксплуатации. Чтобы их обнаружить, достаточно регулярно производить проверку авто и при необходимости осуществлять списание аккумуляторных батарей.

Какой бы ни была причина неисправностей, ее требуется устранить в срочном порядке. Иначе может возникнуть серьезная угроза для здоровья и жизни людей, находящихся поблизости с авто.

Нормы списания аккумуляторных батарей

Процесс списания аккумуляторов в бухучете происходит согласно установленным стандартам, а именно документа, который был издан Минтрансом. Официальное его название звучит, как «Нормы сроков службы свинцово-кислотных аккумуляторных батарей». Перечень разработан для владельцев таких транспортных средств, как автомобили и погрузочная спецтехника с целью правильного определения времени неисправности АКБ до списания.

В случаях, когда организация не имеет четко регламентированных рекомендаций по срокам работы аккумулятора транспортного средства, начальство обязано прописать их в общем контексте политики своего предприятия. Этими нормами Методического руководства в дальнейшем и будет пользоваться организация в процессе эксплуатации. Поэтому для того чтобы узнать, как списать аккумулятор, не нарушая устава предприятия, рекомендовано предварительно ознакомиться с этим документом.

Когда речь идет об авто со стартерными свинцово-кислотными АКБ, предприятию необходимо определить их срок эксплуатации согласно Нормам политики учета организации. В качестве примера можно привести служебные легковые автомобили. Их нормальный показатель пробега составляет порядка 112 000 км за год, в то время, как срок службы аккумулятора данного транспортного средства при этой цифре составляет два с половиной года.

В случаях, когда годовой пробег машины по итогу составил меньше указанной нормы, срок службы аккумулятора корректируется в соответствии с текущем состоянием авто.

Как списать аккумулятор в бюджетной организации?

О том, как списать аккумулятор автомобиля, находящийся в пользовании бюджетной организации, необходимо знать досконально. В противном случае расхождения с нормами и правилами будут стоять исполнителю финансовых потерь в виде штрафов. Однако, не стоит пугаться и негодовать. На самом деле вопрос о том, как списать аккумулятор, не так сложен, как может показаться на первый взгляд, особенно если за дело берется опытный бухгалтер.

Запасные части к автомобилям, которые выдаются вместо отслуживших свой срок эксплуатации, ставятся на забалансовый учет. Для этого существует счет №9, который называется «Запчасти для транспорта, выданные взамен изношенных». Что касается списка запасных частей, подлежащих замене, его формирует и устанавливает руководство предприятия и закрепляет в учетной политике.

Эти запчасти числятся на счете №9 до тех пор, пока используются в работе и не выходят из строя, то есть являются пригодными для эксплуатации. После того как запасные части перестают выполнять свои непосредственные функции и приходят в негодность, необходимо списать аккумулятор со счета №9.

Неисправности аккумуляторов | Эко Технологии

Неисправности аккумуляторных батарей


Из-за неправильного ухода и обслуживания, аккумуляторная батарея может выйти из строя. Неисправности и методы их устранения у тяговых и стартерных аккумуляторов аналогичны. Рассмотрим основные признаки поломок аккумуляторов и способы их устранения.

1. Сульфатация

Признаки:

Повышено напряжение на аккумуляторах в начале зарядки. Низкая плотность электролита к концу зарядки, не достаточная ёмкость. На пластинах образуется крупный кристаллический серно-кислый свинец, вследствие этого аккумулятор не принимает ток.

Причины:

  • Нерегулярная и недостаточная зарядка во время эксплуатации.
  • Простой в разряженном состоянии.
  • Эксплуатация при низком уровне электролита.
  • Доливка электролита, вместо дистиллированной воды.
  • Эксплуатация при высоких температурах.

Что делать?

Неглубокая сульфатация устраняется при помощи нескольких выравнивающих зарядов. При глубокой сульфатации проводятся более трудоёмкие работы,  они описаны в каждом паспорте аккумулятора. Но процесс сульфатации необратим, поэтому в скором времени придется менять аккумулятор.

2. Короткое замыкание в аккумуляторе

Признаки:

Плотность электролита не увеличивается во время зарядки. Высокая температура электролита и сильное отделение газов в неисправных аккумуляторах. Систематическое снижение плотности электролита в неисправном аккумуляторе при неполном коротком замыкании.

Причины:

В аккумуляторе может произойти короткое замыкание, связанное с осыпанием активной массы и разрушением свинцовой основы сепараторов.

Что делать?

В этом случае Вам лучше купить новый аккумулятор. Неустранимый дефект.

3. Повышенная саморазрядка аккумулятора

Признаки:

Аккумулятор быстро разряжается. Быстрое снижение напряжения и плотности электролита в неработающей батарее.

Причины:

Причиной быстрого саморазряда аккумулятора может быть либо загрязнение аккумуляторной батареи, либо загрязнение электролита.

Что делать?

В этом случае Вам надо протереть насухо контактные части аккумулятора, проверить чистоту электролита, по результату заменить электролит на новый.

4. Прерванная цепь

Признаки:

Отсутствие напряжения на полюсных выводах или между отдельными аккумуляторами.

Причины:

Дефект сварки полюсного вывода или соединителя между аккумуляторами. Плохой контакт у болтовых соединений в результате плохой затяжки с неподходящим моментом вращения.

Что делать?

Новая сварка. Дополнительное затягивание болтовых соединений и проверка динамометрическим ключом.

5. Смена полярности аккумулятора

Признаки:

Пониженное общее напряжение аккумуляторной батареи. Глубокая разрядка батареи без интервалов для восстановления. Отделение газов из аккумуляторов.

Причины:

Неправильная связь с токовыпрямителем.

Что делать?

Трудноустранимый дефект. Рекомендуется замена аккумуляторной батареи.

6. Сильное окисление полюсных клемм аккумулятора

Признаки:

Напряжение на выводах батареи есть, а стартер не крутится. Клеммы греются. Это приводит к прекращению подачи тока или увеличению сопротивления в цепи, что может вывести из строя всю электрику.

Причины:

Не проводилась очистка полюсных клемм.

Что делать?

Необходимо снять клеммы и зачистить их, а также зачистить выводные штыри аккумулятора, потом поставить все на место, проверить надежность крепления клемм. Клемма должна крепко сидеть на штырях и не двигаться, затем сверху смазать клеммы техническим вазелином или его заменителем.

2 Неисправности аккумуляторных батарей и способы их обнаружения

Возможные неисправности аккумуляторных батарей (щелочные) и способы их устранения приведены в таблице 2.

Таблица 2.1 – Возможные неисправности аккумуляторных батарей и способы их устранения

Неисправности

Возможные причины

Способы устранения

Короткое замыкание между положительными и отрицательными пластинами аккумулятора

разрушение сепараторов, выпадение на дно сосуда большого количественной массы, коробление пластин и образование на них ростков.

выявление таких аккумуляторов нагрузочной вилкой (напряжение их либо равно нулю, либо значительно ниже, чем в исправных), замена аккумуляторов.

Повышенный саморазряд

замыкание выходных штырей аккумуляторов грязью и разбитым электролитом, замыкание пластин осыпающиеся активной массой, не оливковая плоскость различных слоев электролита

содержание аккумуляторов в чистом сухом виде, не перезаряжать их и доливать только дистиллированной водой, замена выявленных «отстающих» аккумуляторов

Переполюсовка пластин

на глубоких разрядах или установки в батарею аккумуляторов пониженной емкости, они разряжаются быстрее, и разрядный ток батареи заряжает их, образуя на отрицательных пластинах перекись свинца

переполюсованные аккумуляторы обнаруживают нагрузочной вилкой или вольтметром, такие аккумуляторы должны быть исключены из батареи

Продолжение таблицы 2.1

Неисправности

Возможные причины

Способы устранения

Обрыв цепи аккумуляторной батареи

перегорание ее предохранителей, не плотный или окисленный контакт, обрыв межаккумуляторного соединения, выходного штыря, мостика или отсутствие электролита в каком – либо аккумуляторе

при обрыве цепи стрелка вольтметра стоит на нуле, в зависимости от причины замена или ремонт элементов цепи

Увеличение содержания солей угольной кислоты в электролите

эксплуатация аккумуляторов с поврежденными или отсутствующими пробками требований предъявляемых к электролиту

правильно выбирать режим заряда аккумуляторных батарей для исключения высокой температуры электролита, не допускать эксплуатацию неисправных регуляторов напряжения генераторов или зарядного агрегата, замыкание электродов аккумулятора, ослабление контактов, низкий уровень электролита

Повышенное газа выделение

наблюдается при разряде а так же у неработающего аккумулятора

заменить электролит, если после этого газа выделения не прекратилось, аккумулятор подлежит ремонту

3 ВИДЫ И СРОКИ ТО И РЕМОНТА АККУМУЛЯТОРНОЙ БАТАРЕИ

Проверка технического состояния аккумуляторных батарей проводится при техническом обслуживании вагонов, которые подразделяются на следующие виды:

— техническое обслуживание (ТО-1) перед отправлением в рейс;

— техническое обслуживание (ТО-2) перед началом летних и зимних перевозок в пунктах формирования;

— техническое обслуживание (ТО-3)- единая техническая ревизия 1 раз в 6месяцев.

ТО-1 включает:

— осмотр аккумуляторных батарей в аккумуляторных ящиках, проверка крепления аккумуляторов в ящиках и выкатных тележках. При наличии загрязнений аккумуляторы протирают сухой ветошью, убирают влагу и пролитый электролит. При необходимости подтягивают гайки на выводах, перемычки с исправными наконечниками меняют на запасные;

— проверка напряжения на каждом аккумуляторе. Если напряжение на аккумуляторе отсутствует, такой аккумулятор подлежит замене.

— проводится проверка и корректировка уровня электролита по показаниям указателя уровня электролита. При этом поплавок указателя уровня должен находиться в пределах верхней и нижней рисок.

ТО-2 включает:

— при техническом обслуживании ТО-2 выполняются все работы технического обслуживания ТО-1, а также:

-проверка и корректировка плотности электролита, которая в зависимости от температуры окружающей среды должна соответствовать от 1,19 до 1,21 г/см3 до температуры -15 0С при эксплуатации, и от 1,26 до 1,28 г/см3 -ниже -15 0С.

ТО-3 включает:

— во время технического обслуживания ТО-3 выполняются работы технического обслуживания ТО-2 и дополнительно следующие работы:

а) проверка сопротивления изоляции аккумуляторных батарей, которое в нормальных климатических условиях должно быть не менее 50 кОм;

б) анализ электролита на содержание щелочей и карбонатов;

в) проведение тренировочного и контрольного циклов.

(ДР) — деповской ремонт для восстановления работоспособности с заменой или ремонтом отдельных составных частей.

(КР-1) — капитальный ремонт первого объема для восстановления исправности и ресурса вагона путем замены или ремонта изношенных составных частей, а также модернизация отдельных узлов.

(КР-2) — капитальный ремонт второго объема для восстановления исправности и ресурса с частичным вскрытием кузова до металла, заменой изоляции и электропроводки.

(КВР) — капитально-восстановительный ремонт с использованием восстановленных конструкций кузова, обновлением внутреннего оборудования и создание современного интерьера.

4 ТЕХНОЛОГИЯ РЕМОНТА АККУМУЛЯТОРНОЙ БАТАРЕИ

В электролите щелочных аккумуляторов, поступивших в ремонт, проверяют содержание солей угольной кислоты (карбонатов). Если содержание карбонатов составляет 70 г/дм3 и более, весь электролит сливают и аккумуляторную батарею подвергают специальной обработке: с аккумуляторов снимают чехлы, промывают и осматривают. Аккумуляторы, имеющие механические повреждения корпусов (пробои и глубокие вмятины, раздутие, изломы горловин, глубокую коррозию), борны с поврежденной резьбой и неисправные уплотнения борнов в месте выхода их из крышки, подвергают ремонту со вскрытием корпуса. Никель-железные аккумуляторы, у которых при проведении контрольного зарядно-разрядного цикла емкость будет меньше 80 процентов номинальной, обрабатывают сернистым натрием. Если после этого емкость аккумуляторов не достигнет 80 процентов номинальной, их ремонтируют со вскрытием корпуса.

Промывка аккумуляторов

Аккумуляторы, с которых сняты чехлы, гайки, шайбы, перемычки и пробки (в аккумуляторах, не имеющих пружинных клапанов), освобождают от электролита и промывают. Для ускорения слива электролита и промывки аккумуляторов используют приспособление, выполненное в виде поворотной корзины, смонтированной в подшипниках. В корзине можно размещать одновременно до 20 аккумуляторов; для удобства установки и выемки аккумуляторов один из верхних уголков корзины выполнен откидным. Посредством рычага с фиксатором корзину можно поворачивать и фиксировать в любом положении. Установив и закрепив аккумуляторы в корзине, корзину поворачивают и электролит из аккумуляторов выливается в поворотный лоток, по которому он поступает в отстойный бак. Вода в аккумуляторы подается по поворотной распределительной трубе, имеющей отводы, выполненные из тонкостенных стальных трубок с наконечниками, которые вводятся в горловины.

Приспособление закрыто кожухом, служащим преградой для брызг. Аккумуляторы промывают до тех пор, пока вытекающая из них вода не станет чистой. После этого корзину опрокидывают и выливают из аккумуляторов воду. На этом же приспособлении можно промывать резиновые чехлы. Перед промывкой поворотный лоток приспособления направляют к дренажному приямку, в который сливается стекающая вода и продукты промывки. Для предохранения дренажа от засорения на выходе из приямка установлена сетка.

Обработка аккумуляторов при повышенном содержании карбонатов (свыше 70 г/дм3) заключается в следующем: аккумуляторы заливают подщелоченной водой, нагретой до 100 °С; через 2 часа воду выливают, встряхивая каждый аккумулятор, и снова заливают горячей подщелоченной водой, нагретой до 100° С; после отстоя в течение 16-20 часов воду снова выливают и подвергают аккумуляторы обычной промывке. Такую же промывку производят при замене калиевого электролита на натриевый электролит и наоборот.

Ремонт аккумуляторных пластин

Выполняется у аккумуляторов, отбракованных из-за механических повреждений или потери емкости. Аккумуляторы разбирают и заменяют дефектные элементы: пластины, сепараторы, борны, корпуса, гайки, шайбы и др. Для этого на фрезерном станке отрезают сварочный шов, соединяющий корпус аккумулятора с верхней крышкой. Затем корпус аккумулятора зажимают на винтовом прессе и извлекают блок пластин. Отворачивают гайки, крепящие борны к крышке аккумулятора, снимают изолирующие шайбы и крышку. После этого разбирают блок на полублоки, снимают, промывают и осматривают сепараторы и каждую пластину.

Основными внутренними дефектами щелочных аккумуляторов, снижающими их емкость, являются: обрыв соединительной контактной планки, выпадение активной массы, замыкание разноименных пластин выпавшей активной массой, налетами ржавчины или в результате коробления пластин при

повреждении сепаратора.

Во время ремонта пластин зачищают места, подвергшиеся коррозии, и проверяют состояние активной массы путем просвечивания электрической лампой. Плотины с просветами, указывающими на выпадение активной массы из пакетов, или с поврежденными пакетами бракуют. Оторванные контактные планки крепят точечной электросваркой. Годные пластины промывают, сушат и спрессовывают в формах. Опресовку проводят для восстановления размеров разбухших пластин и надежного электрического контакта между активной массой и корпусом пластины.

При сборке полублоков и блоков должно быть сохранено установленное для данного типа аккумулятора число положительных и отрицательных пластин и их взаимное расположение. Между пластинами устанавливают исправные сепараторы. Блок в корпус устанавливают, применяя струбцины, которыми сжимают пластины. По мере ввода пластин в корпус струбцины постепенно передвигают по направлению к борнам. Через 20-30 минут после наполнения аккумулятора электролитом, проверяют вольтметром ЭДС, величина которой должна быть не менее 0,1 В. Отсутствие у аккумулятора ЭДС указывает на неправильность сборки или короткое замыкание между пластинами. На аккумулятор с ЭДС, большей 0,1 В, приваривают крышки, предварительно покрыв борны сырым асбестом. Крышку устанавливают так, чтобы нанесенная на нее маркировка совпадала с полярностью выводных борнов. Затем снимают асбест, устанавливают изоляционные шайбы и затягивают гайки борнов. Корпус собранных аккумуляторов окрашивают, сушат, на них надевают чехлы и проводят зарядно-разрядные циклы.

Порядок приготовления электролита

Электролит приготавливают только в чистой стальной или чугунной посуде. Предпочтительно иметь стальные баки с двумя кранами: один — для слива осветленной щелочи на высоте не менее 100 мм от дна, другой — для удаления скопившегося осадка, расположенного в дне. На один аккумулятор

необходим 1 л дистиллированной воды, затем небольшими кусками засыпать твердый едкий натр РХ или ТР массой 215 г, или калия гидрат окиси технический сорт первый (твердый) массой 270 г, перемешать для ускорения растворения. Затем при тщательном перемешивании к полученному раствору добавить гидроокись лития массой 20 г. Раствор тщательно перемешать до полного растворения лития. Приготовленный электролит охладить до температуры 25±10° С, проверить плотность с помощью ареометра.

Если плотность ниже требуемой (1,19 г/см3) , необходимо добавить едкий натр или кали едкое, если выше, добавить дистиллированную воду или конденсат. Дать электролиту отстояться до полного осветления (в течение времени от 6 до 12 часов), после чего осветленную часть слить в герметически закрывающуюся стеклянную емкость.

Восстановление емкости никель-железных аккумуляторов

Активизация отрицательного полублока применяется в случае снижения емкости, а также после длительного хранения аккумуляторов до приведения в действие. Для активизации отрицательного полублока необходимо применить 9% сернистый натрий ГОСТ 2053-77 марки «чистый для анализа». Количество вводимого в аккумулятор сернистого натрия 100±5 г. Необходимо отобрать от 200 до 300 мл электролита из аккумуляторов в керамическую или стеклянную посуду с помощью ареометра для электролита типа АЭ-1 или с пипетки ТУ 25.11.968-77.

Электролит отбирать за час до окончания заряда, не прерывая его. Затем следует растворить отвешенный 9 процентов сернистый натрий в отобранном электролите, залить в аккумулятор в течение последнего часа заряда. Через 2 часа после окончания заряда разрядить аккумулятор. Затем задать аккумулятору два тренировочных и один контрольный циклы.

При введении в действие аккумуляторов после длительного хранения необходимо 9 процентов сернистый натрий растворить в электролите типа I из расчета 25 грамм на литр электролита. Залить раствор в аккумуляторы, и после 6 часов пропитки произвести проверку отсутствия короткого замыкания с помощью мультиметра.

Аккумуляторная батарея и её неисправности.

Аккумуляторная батарея (аккумулятор)- это химический источник электрического тока, который используется на автомобиле или мотоцикле для питания приборов при неработающем двигателе, или при работе двигателя на минимальных оборотах.  Также, используется для пуска двигателя. Аккумулятор обладает свойством после разряда восстанавливать свою способность отдавать ток в электрическую цепь, если через него пропустить ток в обратном направлении — произвести заряд.

На автомобилях и современных мотоциклах используются стартерные аккумуляторы. Эти батареи способны кратковременно отдавать ток большой величины, что необходимо для прокрутки и пуска двигателя электростартером. Аккумуляторная батарея современных мотоциклов и автомобилей состоит из шести последовательно соединённых аккумуляторов (в каждом залит электролит), каждый из которых имеет напряжение 2 вольта. Наиболее качественные и современные аккумуляторные батареи можно просмотреть здесь.

При заряде аккумуляторной батареи плотность электролита повышается, а при разряде — плотность понижается, поэтому, по плотности электролита можно судить о состоянии аккумулятора, замерив плотность специальным прибором- ареометром (кислотомер).

устройство аккумуляторной батареи.

Как я уже говорил, напряжение на выводных клемах исправного и полностью заряженного аккумулятора, независимо от его размеров и количества пластин составляет 2 вольта. А на современных автомобилях и мотоциклах применяют приборы электрооборудования, которые расчитаны на напряжение 12 вольт. Значит, чтобы получить напряжение 12 вольт, необходимо соединить последовательно шесть аккумуляторов, создав аккумуляторную батарею.

Все шесть аккумуляторов размещаются в общем баке 1, разделённом внутренними перегородками на шесть ячеек. На дне бака имеются рёбра, на которые опираются свинцовые пластины аккумуляторов, а рёбра нужны для свободного прохода  электролита под пластинами. Бак аккумуляторной батареи изготавливают из кислотоупорного материала: пластмасса (кислотоупорная), эбонит, термопласт, пропилен и др.

Аккумулятор состоит из плюсовых 9 и минусовых 10 пластин, которые собраны в полублоки.  Пластины изолированы друг от друга сепараторами 8, которые изготовлены из пористой пластмассы. Сами пластины отлиты из свинца в виде решёток, с добавлением сурьмы (7 — 8%) для механической прочности. В решётки пластин впрессовывают активную массу, изготовленную на водном растворе серной кислоты из окислов свинца- свинцового сурика (Pb3O4) и свинцового глёта ( PbO) для положительных пластин и свинцового порошка для отрицательных пластин. Для увеличения ёмкости аккумулятора и уменьшения его внутреннего сопротивления одноимённые пластины соединены в полублоки, которые заканчиваются выводными полюсными штырями 3 и 5.

Полублоки с положительными и отрицательными пластинами собираются в блок таким образом, что положительные пластины расположены между отрицательными, поэтому отрицательных пластин всегда на одну больше. Благодаря этому, лучше используется активная масса положительных пластин и предохраняет их от коробления и разрушения. Сепараторы монтируются между пластинами так, чтобы их ребристая сторона была обращена к поверхности положительных пластин, этим обеспечивается лучшее поступление к ним электролита.

Собранный аккумулятор устанавливают в отделение общего бака, закрываемого крышкой 2, которая имеет отверстия для выхода полюсных штырей (клемм) и отверстия для заливки электролита, которые закрываются пробками, имеющими вентиляционное отверстия. Аккумуляторы в батарее соединяются между собой свинцовыми перемычками 4.

Электролит, заливаемый в аккумуляторную батарею, должен быть очень чистым. Нельзя применять техническую серную кислоту и недистиллированную воду, может ускорится саморазряд, сульфатация и разрушение пластин, и существенное уменьшение ёмкости. Новые аккумуляторы заливают электролитом плотностью на 0,002 г/см² меньше той, которая должна быть в конце заряда. В полностью заряженной аккумуляторной батарее плотность электролита во всех шести банках, должна быть, как в таблице, на фото ( при температуре +25ºС).

Следует помнить, что чем выше плотность электролита, тем ниже температура его замерзания. Электролит плотностью 1,30 замерзает ,лишь при — 68º мороза, плотностью 1,25, только при — 50º мороза, и плотностью 1,11 при всего — 7º мороза.

Это следует знать и чтобы не заморозить батарею зимой (может треснуть бак) и не испортить её полностью, следует зимой всегда держать полностью заряженной. При замере плотности всегда следует учитывать, что она зависит от температуры электролита и реальная плотность уменьшается на 0,01 г/cм³ при повышении температуры на 15ºС. Для точного замера плотности, температура электролита должна быть +25°С.

По мере разряда аккумулятора, плотность электролита резко снижается и при стопроцентном разряде аккумулятора. Плотность электролита, при таком разряде, уменьшается на 0,16 г/ см³. Значит, можно сделать вывод (подсчитать), что уменьшение плотности электролита на 0,01 г/см³ от нормы, указанной в таблице (на фото), соответствует разряду аккумулятора на 6%.

Номинальной ёмкостью аккумуляторной батареи считается количество электричества, которое может отдать полностью заряженная батарея, при разряде током 20 часового режима, при температуре электролита 18 — 25 градусов и начальной его плотности 1,28 ± 0,01 г/см³ до напряжения 10,5 вольт.

Ёмкость аккумулятора измеряется в ампер-часах (А• ч) и зависит от размера и количества параллельно соединённых пластин, силы разрядного тока и от температуры электролита. Чем больше количество и размер пластин, меньше сила разрядного тока и выше температура электролита, тем большую ёмкость может отдать аккумуляторная батарея при разряде (работе).

При понижении температуры электролита от + 25°С, ёмкость уменьшается ,примерно, на 1% на каждый градус температуры. Например, если номинальная ёмкость аккумуляторной батареи равна 55А• ч (при +25°С), то при понижении температуры электролита до нуля градусов, ёмкость уменьшится на 25% и получится 41А• ч, а при понижении температуры электролита до — 25°С ёмкость уменьшится, аж на 50% и составит только всего 27,5 А• ч. При последовательном соединении аккумуляторов в батарею, ёмкость останется такой же, как у одного аккумулятора, а напряжение увеличится (на 2 вольта с каждого отдельного аккумулятора).

Как покупать аккумулятор, и при этом не ошибиться с выбором, советую почитать вот тут.

Неисправности аккумуляторной батареи и обслуживание батареи.

При эксплуатации автомобиля или мотоцикла в аккумуляторной батарее могут возникнуть следующие неисправности: ускоренный саморазряд, сульфатация пластин, короткое замыкание, утечка электролита, выплёскивание электролита, окисление полюсных штырей(клемм).

Ускоренный саморазряд. Ускоренный саморазряд аккумуляторной батареи при её эксплуатации и особенно хранении происходит из за образования в активной массе пластин местных токов. Местные токи появляются при возникновении электродвижущей силы между окислами активной массы и решёткой пластин. К тому же, при долгом хранении (без работы) батареи, плотность электролита в нижних слоях становится больше, чем в верхних слоях. Это приводит к появлению разности потенциалов и возникновению уравнителных токов на поверхности пластин.

А вообще, нормальный саморазряд исправной кислотной аккумуляторной батареи составляет до 10% за 14 суток, а у новых, современных необслуживаемых или гелевых батарей, за эти четырнадцать суток саморазряд может быть всего 1 -2%. Если в течении месяца кислотная обслуживаемая  батарея разряжается более чем на 10% при температуре окружающей среды +20 ± 5°С, то такой саморазряд считается ускоренным и доказывает о неисправности аккумуляторной батареи.

Причинами ускоренного саморазряда могут быть: загрязнение верхней поверхности батареи, доливка при обслуживании обычной, недистиллированной воды, которая обычно содержит щёлочи и соли; попадание внутрь батареи мусора или металлических частиц, которые способствуют образованию гальванических пар. Для устранения этих неисправностей нужно протереть поверхность батареи и заменить электролит, но перед этим промыть бак дистиллированной водой.

Сульфатация пластин. Она бывает от систематического недозаряда, долгого хранения незаряженной аккумуляторной батареи с электролитом, большого разряда батареи ниже допустимого предела, понижения уровня электролита, или резкого увеличения его плотности. На поверхности пластин от этого образуется белый налёт из крупных кристаллов сернокислого свинца, который называется сульфатом. Сульфатированные пластины перестают участвовать в химической реакции (заряда) и ёмкость аккумуляторов, при этом, заметно уменьшается,  батарея становится непригодной к эксплуатации. Признаком частичной сульфатации пластин батареи являются: быстрое повышение напряжения и температуры электролита при заряде и бурное газовыделение (кипение) электролита,  плотность электролита при заряде увеличивается совсем незначительно. При разряде, особенно большом — например, включение стартера, аккумуляторная батарея быстро разряжается из — за очень малой ёмкости.

Небольшую сульфатацию можно устранить проведением нескольких циклов заряд-разряд. Для этого, батарею нужно полностью зарядить и довести плотность электролита до нормальной величины (см. таблицу), путём добавления электролита повышенной плотности, а лучше полностью слить старый электролит, промыть батарею дистиллированной водой и залить свежий электролит необходимой плотности. Затем, следует разрядить батарею током силой 4 — 5 А до напряжения 1,7 вольт в каждом аккумуляторе, это 10,5 вольт для всей батареи. После этого, снова зарядить батарею малым током (1,5 — 2 А), и так несколько раз.

Короткое замыкание. Бывает из за разрушения сепараторов, выпадения активной массы или её оплавления, в следствии чего происходит соприкосновение разноимённых пластин(+ и -) то есть короткое замыкание, и в результате полный выход из строя аккумуляторной батареи из за чего происходит резкое снижение ёмкости и напряжения батареи и её очень быстрый разряд.

Причинами короткого замыкания могут быть: заряд батареи током большой силы и при высокой температуре, частые перезаряды, от чего происходит коробление и выкрашивание пластин, повреждение сепараторов. Эти неприятности могут произойти и из — за замерзания электролита и, к тому же, ещё может треснуть бак батареи. Короткое замыкание может произойти ещё от интенсивной вибрации при плохом креплении батареи на автомобиле или мотоцикле, или резкие удары при случайном падении. Необходимо всегда следить за рекомендованным режимом заряда, не допускать перезаряда батареи, периодически проверять плотность электролита и не допускать её уменьшения ниже рекомендованной в таблице (для каждого климатического района).

Подтекание электролита бывает из — за трещин в баке и обнаруживается осмотром. Для проведения ремонта из повреждённой банки полностью откачивают электролит и запаивают корпус с помощью фена или мощного паяльника. О правильном ремонте пластмасс смотрите в этой статье.

Выплёскивание электролита из вентиляционных отверстий батареи обнаруживается, обычно, после поездки на мотоцикле или автомобиле, на поверхности аккумуляторной батареи виден электролит (от этого может быть замыкание полюсных штырей). Причиной этого может быть повышенный уровень электролита, высокое напряжение генератора ( из- за неисправности реле заряда), которое приводит к кипению электролита и приводит к сульфатированию пластин батареи, и еще более сильному кипению из — за быстрого заряда от сульфатирования.

Необходимо довести уровень электролита до нормы (риски на корпусе) и срочно разобраться с генератором или реле, проверив напряжение на клеммах вольтметром. При максимальных оборотах напряжение заряда не должно подниматься выше 14,5 вольт, а для большинства современных необслуживаемых и гелевых батарей — не больше 13,8 вольт ( более точно, смотрите инструкцию данной батареи).

Окисление полюсных штырей приводит к увеличению сопротивления во внешней цепи (переходное сопротивление между штырём и клеммой) и может привести к большой потере тока, и даже, к полному прекращению тока. Для устранения этой неисправности необходимо снять с полюсных штырей клеммы с проводами и зачистить штыри и клеммы до блеска, после чего надеть клеммы на штыри, зажать и смазать  штыри и клеммы тонким слоем технического вазелина.

Техническое обслуживание аккумуляторной батареи.

При обнаружении наружного загрязнения батареи её поверхность необходимо протереть чистой ветошью, смоченной 10% раствором нашатырного спирта или кальцинированой соды,  после этого протереть чистой сухой ветошью. При заряде батареи в результате химической реакции выделяются газы, которые при закупорке вентиляционных отверстий могут значительно повысить давление внутри аккумуляторов. Поэтому, нужно следить за чистотой вентиляционных отверстий, особенно перед началом заряда.

Как я уже говорил, при заряде из вентиляционных отверстий выделяется газ (водород), который очень взрывоопасен, поэтому ни в коем случае не осматривайте батарею при заряде с помощью открытого огня и даже не курите. Так же, не пытайтесь во время заряда батареи поправлять или снимать клеммы с проводами, так как может при этом возникнуть искра, что приведёт к печальным последствиям.

Поверьте, я сам был свидетелем взрыва бака аккумуляторной батареи в одном из Московских автосервисов. Проходящий рядом с заряжаемой батареей человек, просто слегка задел клемму типа  «крокодил» от зарядного устройства. Возникла маленькая искра и этого хватило, чтобы произошёл взрыв. Кислотой был испорчен кузов дорогого автомобиля и многое другое…  Повезло, что проходящий человек к моменту взрыва уже стоял спиной. Но одежду пришлось выкинуть.

Желательно, через 2000 — 2500 км пробега, а в очень жаркое лето каждую неделю проверять уровень электролита и доливать его до нормы дистиллированной водой, так как при нагреве электролита при заряде испаряется только вода. Если обнаружено, что понижение уровня произошло от выплёскивания электролита, а не от выкипания, то необходимо долить электролит той же плотности.

При заряде обычной обслуживаемой кислотной батареи зарядным устройством, зарядный ток составляет 0,1 от емкости. Например, емкость батареи 55А, значит зарядный ток составляет 5,5А. Но, если вы не куда не спешите, то советую зарядный ток всегда уменьшать ещё в два раза, так батарея прослужит дольше и при малом токе всегда происходит самый глубокий и правильный заряд. Зарядку проводим до достижения напряжения 14,5 вольт и прекращаем, когда начнётся выделение пузырьков газа (водорода)

Для необслуживаемых и гелевых аккумуляторных батарей, даже для 65 амперных, сила зарядного тока всегда не должна превышать 2,75 А, а по возможности, ещё меньше. Зарядку прекращаем при достижении на клеммах напряжения 13,8 вольт при силе зарядного тока в конце зарядки всего 1 — 1,5 А. О том, как правильно заряжать аккумулятор, чтобы существенно увеличить срок его службы, я очень подробно описал вот в этой статье.

Для долгого хранения батареи в зимнее время её необходимо снять с мотоцикла или автомобиля и полностью зарядить. Далее, следует хранить в сухом месте и, желательно ,при температуре не выше 0°С и не ниже -15 °С, учитывая, что чем ниже температура электролита, тем меньше саморазряд аккумуляторов. Каждые три месяца батарею необходимо подзаряжать для восстановления потерь от саморазряда. Современные необслуживаемые или гелевые аккумуляторные батареи могут храниться без подзаряда целый год, так как саморазряд в них в пять — семь раз меньше.

В идеальном случае следует подсоединить к батарее автоматическое зарядное устройство, электроника которого будет постоянно периодически подзаряжать аккумулятор, без вашего участия, и тем самым предотвращая саморазряд. Об автоматических зарядных устройствах, а так же о том как выбрать зарядное устройство и как им пользоваться, советую почитать вот здесь.

Надеюсь, что данная статья поможет новичкам правильно обращаться с аккумулятором и существенно продлить срок службы вашей батареи, удачи всем!











Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
