Подвеска ваз 2107 схема с описанием: Схема и устройство подвески ВАЗ 2107

ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

На автомобиль ВАЗ-2107 устанавливают двигатель мод. ВАЗ-2103 рабочим объемом 1,5 л, на автомобиль ВАЗ-21074 – двигатель мод. ВАЗ-2106 рабочим объемом 1,6 л. Двигатели – четырехцилиндровые, рядные, четырехтактные, карбюраторные, с контактной системой зажигания. С 1987 г. часть автомобилей оснащают бесконтактной системой зажигания. Двигатель расположен в моторном отсеке продольно.

На автомобиль ВАЗ-2107-20 устанавливают инжекторный двигатель модели ВАЗ-2104 рабочим объемом 1,5 л, с системой улавливания паров топлива и с каталитическим нейтрализатором в системе выпуска отработавших газов. Применяемая на двигателе система распределенного впрыска топлива позволила снизить расход топлива и повысить надежность пуска двигателя в холодную погоду. Благодаря оснащению системы питания двигателя системой улавливания паров топлива, а системы выпуска отработавших газов каталитическим нейтрализатором снижается токсичность отработавших газов. Двигатель ВАЗ-2104 создан на базе двигателя ВАЗ-2103 и соответствует нормам Евро-2.

В настоящее время на автомобиль ВАЗ-21074-20 устанавливают инжекторный двигатель ВАЗ-21067 рабочим объемом 1,6 л и номинальной мощностью 74 л.с., который создан на базе двигателя ВАЗ-2106 и соответствует нормам Евро-3. Головка блока цилиндров, устанавливаемая на двигатель, позаимствована от двигателя ВАЗ-2104. На части выпускаемых автомобилей установлена система управления двигателем с контроллером М 7.9.7. Основной отличительной особенностью этой системы является катушка зажигания, установленная вместо модуля зажигания. Для коммутации первичных обмоток катушки зажигания используются два мощных транзисторных вентиля, установленные в контроллере. Кроме того, применено последовательное включение форсунок через каждые 720° поворота коленчатого вала.

На все модификации автомобиля ВАЗ-2107 устанавливают пятиступенчатую коробку передач.

Передняя подвеска – независимая пружинная, с гидравлическими амортизаторами и со стабилизатором поперечной устойчивости.

Рулевое управление – травмобезопасное.

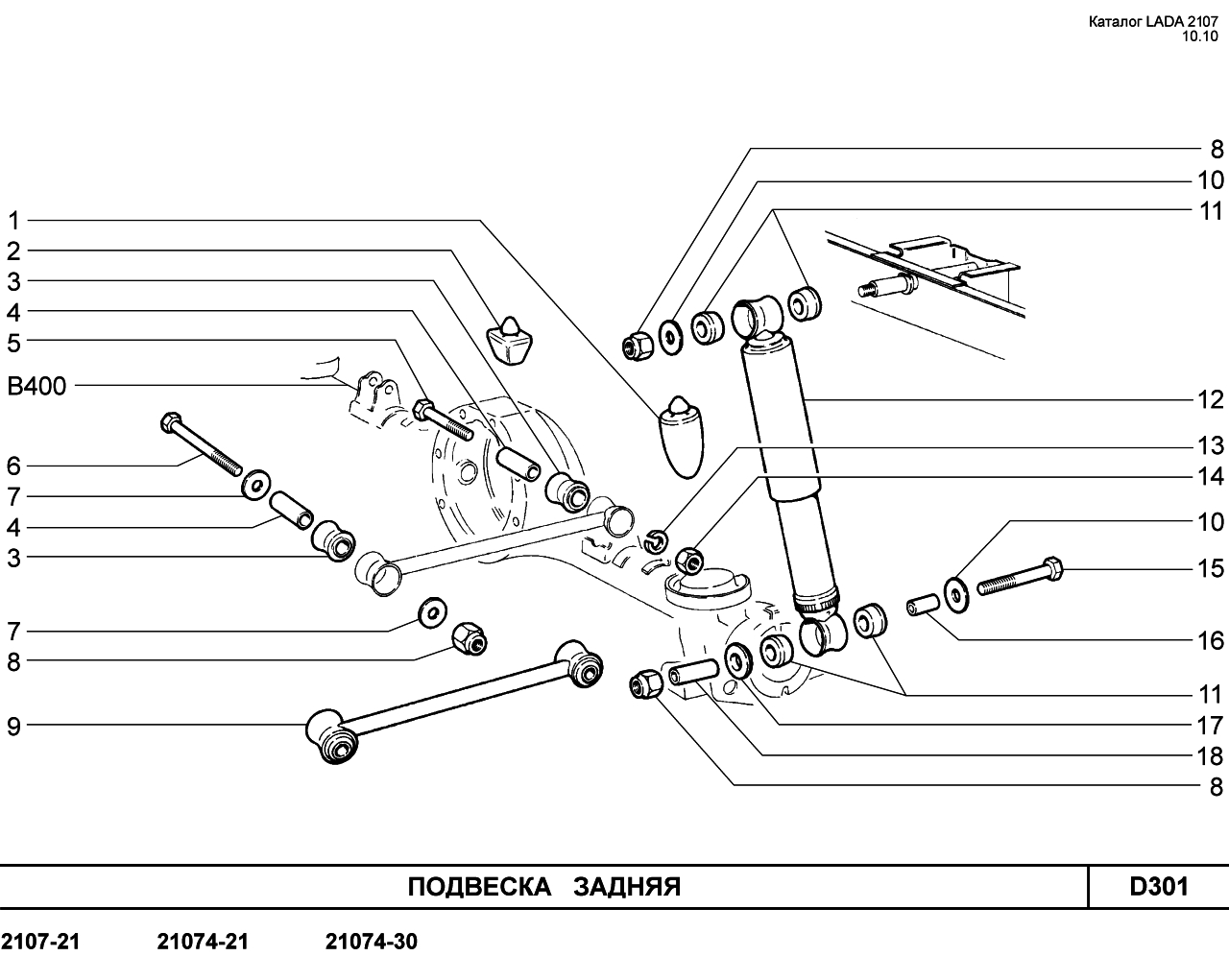

Задняя подвеска – зависимая пружинная, с гидравлическими амортизаторами.

Тормозная система – двухконтурная, с дисковыми тормозами на передних колесах и барабанными – на задних.

На рулевой колонке установлено противоугонное устройство, встроенное в выключатель (замок) зажигания.

Установленные на заднем стекле электрообогреватель и дополнительный стоп-сигнал повышают безопасность пользования автомобилем.

Для повышения уровня пассивной безопасности водителя и пассажира на переднем сиденье, а также крайних пассажиров на заднем сиденье предусмотрены ремни безопасности с инерционными катушками, а для среднего пассажира на заднем сиденье установлен поясной ремень безопасности.

Отопление салона обеспечивается потоком воздуха, подогретого жидкостью из системы охлаждения двигателя.

Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики при ведены в табл. 1.1.

Компоновочная схема автомобиля ВАЗ-2107 с карбюраторным двигателем показана на рис. 1.2, компоновка остальных модификаций практически полностью идентична показанной.

Элементы подкапотного пространства автомобиля ВАЗ 2107 с инжекторным двигателем показаны на рис. 1.3, автомобиля ВАЗ-2107 с карбюраторным двигателем – на рис. 1.4.

Расположение основных узлов и агрегатов автомобиля с инжекторным двигателем представлено на рис. 1.5 и 1.6.

Передняя подвеска на ВАЗ 2109: схема и особенности устройства узла

Содержание:

1. Схема
2. Особенности устройства

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

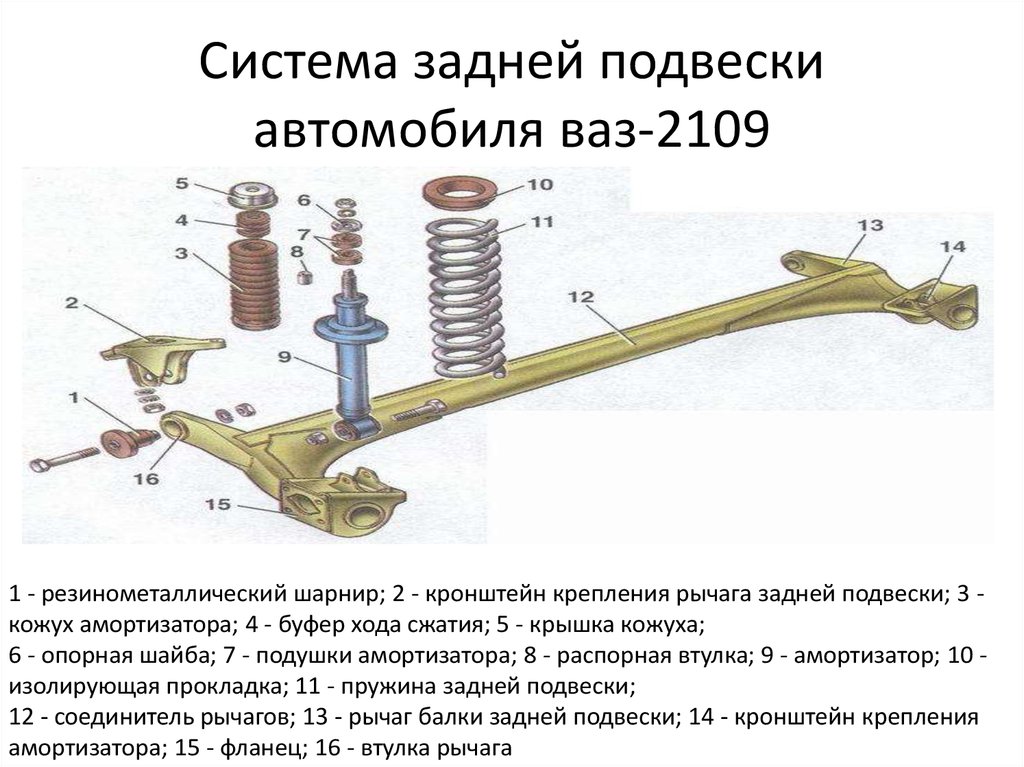

Схема узла

Вид снизу

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

1. Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
2. Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
3. Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

4. Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
5. В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
6. Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.

7. Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
8. В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
9. К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
10. Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

ВАЗ-2106 () (2106, 21061, 21062, 21063, 21064, 21065-01, 21066)- описание, характеристики, история.

Модификации

Двигатель.

Трансмиссия.

Колеса и шины.

Подвеска.

Тормоза.

Рулевое управление.

Электрооборудование.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

амортизаторы:
передние — 2×0,12 л,
задние — 2×0,195 л,

амортизаторная жидкость МГП-10;
бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг)

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37. 3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б — монтажного блока и трехрычажного переключателя
• в — реле аварийной сигнализации и указателей поворота
• г — задних фонарей (нумерация выводов по порядку от края платы)
• д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Схема подключения плафона салона 2107

Автомобили ВАЗ 2107 до 2000 года выпуска оборудовались одним плафоном освещения салона.

Представляем схему его подключения.

Схема подключения плафона освещения салона автомобиля ВАЗ 2107

Описание схемы подключения плафона освещения салона ВАЗ 2107

— Плюс в электрическую цепь лампы плафона освещения салона ВАЗ 2107 подается с вывода «30» генератора. Она запитана постоянно вне зависимости от того включено зажигание или нет. Цепь защищена предохранителем F11(10А) в монтажном блоке.

— «Масса» имеет два провода: один от выключателей плафона («концевиков»), другой от кузова автомобиля.

— «Концевики» (выключатели) установлены в стойки всех четырех дверей. Они объединены одним проводом (черно-белый на схеме). При закрытых дверях их контакты утоплены, электрическая цепь разомкнута. После открывания хотя бы одной двери цепь замыкается, «масса» подается на лампу плафона и она загорается.

— Можно принудительно включить свет в салоне при закрытых дверях, нажав на клавишу плафона. При этом «масса» на лампу будет подаваться не с «концевиков», а с кузова автомобиля.

Примечания и дополнения

— На автомобилях ВАЗ 2107 после 2000 года выпуска устанавливались два плафона освещения салона (в стойках дверей).

— В плафонах освещения салона устанавливается лампа АС12-5-1 (C5W).

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

— Схема подключения противотуманного света в задних фонарях ВАЗ 2107

— Провода и плата заднего фонаря ВАЗ 2107

— Схема подключения звукового сигнала (гудка) ВАЗ 2107

— Схема подключения датчика температуры охлаждающей жидкости ВАЗ 2107

— Схема подключения датчика давления масла ВАЗ 2107

— Не горит ближний или дальний свет фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения габаритов ВАЗ 2107

— Схема подключения указателей поворота ВАЗ 2107

Устройство передней подвески Ваз 2107, Ваз 2105, Ваз 2104, ремонт

ВАЗ

2104, 2105, 2107

ремонт

ходовая часть

передняя подвеска

Устройство передней подвески Ваз 2107, Ваз 2105, Ваз 2104, ремонт

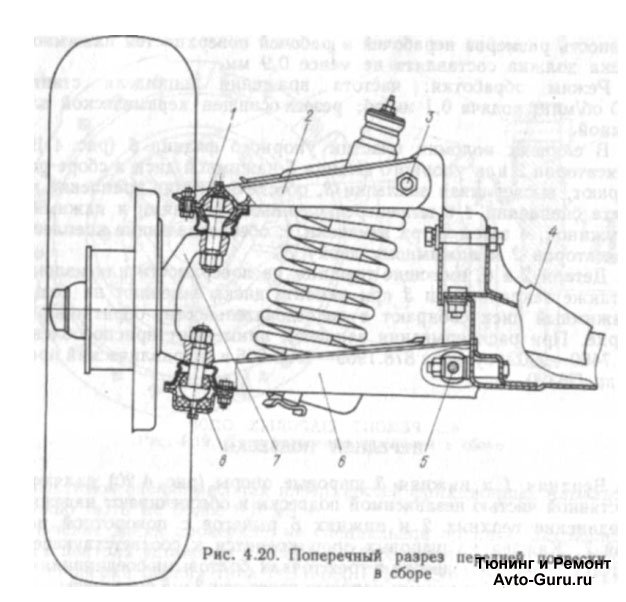

Передняя подвеска: 1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 —

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поворотного кулака, оси нижнего рычага, рычагов подвески ваз 2105, поперечины и

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. ПРЕДУПРЕЖДЕНИЕ Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес. У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие

Причина неисправности Метод устранения Шум и стук в подвеске при движении автомобиля 1. Неисправны амортизаторы 1. Замените или отремонтируйте амортизаторы 2. Ослабли болты, крепящие штангу стабилизатора поперечной устойчивости 2. Подтяните болты и гайки крепления штанги; при износе резиновых подушек замените их 3. Износ резинометаллических шарниров рычагов ваз 2104 3.

Для проверки зазора поднимите переднюю часть автомобиля ваз 2104, ваз 2105, ваз 2107, обоприте ее на подставку и снимите передние колеса. Проверка осевого зазора подшипников ступицы переднего колеса приспособлением 02.7834.9505: 1 — индикатор; 2 — болт; 3 — кронштейн; 4 — ступица колеса Под болт крепления колеса установите приспособление 02.7834. 9505. Уприте ножку индикатора в торец оси поворотного кулака при нулевом

Для замены смазки: — ослабьте болты крепления колес, поднимите переднюю часть автомобиля ваз 2107, ваз 2105, ваз 2104 и обоприте ее на подставки, отверните болты и снимите колеса и декоративные колпаки; — отогнув лепестки стопорных пластин, выверните болты крепления суппорта тормоза; снимите суппорт и отведите его в сторону, не отсоединяя шланг подвода жидкости, чтобы в систему гидропривода тормозов не попали

Балансируют колеса ваз 2107 ваз 2105 на специальных стендах согласно правилам, описанным в инструкциях, прилагаемых к стендам. После балансировки предельно допустимый дисбаланс колеса ваз 2104 в сборе с шиной 25,4 Н·мм (2600 г·мм). Эта величина дисбаланса соответствует массе грузика около 15 г. Дисбаланс колеса устраняется балансировочными грузиками, которые удерживаются на ободе специальными пружинками. Не

Установите автомобиль на подъемник или смотровую канаву; удерживая ключом А.57070 конец штока за лыски, отсоедините верхний конец амортизатора и снимите передние колеса ваз 2105. Разогнув стопорные пластины, отверните болты крепления суппорта к кронштейну. Отведите суппорт в сторону и закрепите его так, чтобы он не висел на шлангах. Снимите амортизаторы с кронштейнами. Отсоедините концы штанги стабилизатора

Разборка. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее начать непосредственно на автомобиле ваз 2104, перед тем, как сжимать пружину подвески. Для этого: — отогните лепестки стопорных пластин, выверните болты крепления суппорта, отведя его в сторону, и закрепите суппорт так, чтобы он не висел на шлангах; Снятие колпака ступицы колеса съемником 67. 7801.9514 — съемником 67.7801.9514

Рычаги подвески Деформация верхних и нижних рычагов определяется на приспособлении А.95716. Проверка левого нижнего рычага: 1 – оправка для центровки шарового шарнира; 2 – нижний рычаг; 3 – отверстие для установочных пальцев приспособления А.95716; 4 – приспособление А.95716 для проверки рычагов Нижний рычаг устанавливайте так, чтобы оправка 1 для центровки сочленялась с конусом пальца шарового шарнира рычага,

Тщательно осмотрите пружины. Если будут обнаружены деформации, которые могут стать причиной нарушения работоспособности, замените пружины ваз 2107 новыми. Основные данные для проверки пружин передней подвески Трехкратно обжав пружину до соприкосновения витков, проверьте ее упругую характеристику по контрольным точкам. ПРИМЕЧАНИЕ По длине под нагрузкой 4413 Н (450 кгс) пружины разделяются на две группы: А

Необходимость замены резинометаллических шарниров определяйте по признакам, указанным выше, в подразделе «Определение состояния деталей передней подвески». Заменять шарниры можно как непосредственно на автомобиле ваз 2105, так и на рычагах, снятых с автомобиля (описано в подразделе «Проверка технического состояния и ремонт ваз 2107»). Замена резинометаллических шарниров нижних рычагов производится в

Передняя подвеска ВАЗ-2112 и какие детали в нее входят:фото схема – Taxi Bolt

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами.

Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу.

Поворотом этого болта регулируется развал переднего колеса. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова.

За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова.

Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж.

Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно.

Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1.

Опора закреплена двумя «глухими» болтами (отверстие в поворотном кулаке не сквозное).

Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески.

В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.

В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа.

Во внутренних кольцах с натягом установлена ступица колеса.

Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют.

Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали.

В средней ее части имеется изгиб – для размещения приемной трубы системы выпуска.

Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески.

Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

Устройство передней подвески на ВАЗ-2110: устройство, конструкция

Практически все автомобили ВАЗ с передним приводом имеют однотипную подвеску передних колес. Пускай её конструкцию нельзя назвать самой удачной и перспективной, зато по цене обслуживания и доступности расходных материалов и сменных элементов, она заметно выигрывает у более прогрессивных автомобилей. Чего, правда, не скажешь о надёжности. Именно поэтому знать устройство передней подвески ВАЗ-2110 желательно каждому хозяину этой машины.

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы. Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу.

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

Видео про замену передних стоек

carfrance.ru

Loading, Please Wait!

This may take a second or two.

Прежде чем начинать ремонт чего-либо, нужно знать устройство этого чего-то. Поэтому первой статьей в этом разделе является конструкция передней подвески. Что же такое передняя подвеска и из чего она состоит?

Подвеской являются детали, узлы и механизмы, которые связывают кузов авто с колесами. Предназначение подвески в уменьшении динамических нагрузок на опорные элементы. ВАЗ 2110 имеет независимую, телескопическую переднюю подвеску.

В основе которой: гидравлические амортизаторы, цилиндрические пружины, рычаги с растяжками, а также стабилизатор устойчивости. Давайте на картинке рассмотрим все что в нее входит:

1 – шаровая опора 2 – ступица 3 – тормозной диск 4 – защитный кожух 5 – поворотный рычаг 6 – нижняя опорная чашка 7 – пружина подвески 8 – защитный чехол телескопической стойки 9 – буфер сжатия 10 – верхняя опорная чашка 11 – подшипник верхней опоры 12 – верхняя опора стойки 13 – гайка штока 14 – шток 15 – опора буфера сжатия 16 – телескопическая стойка 17 – гайка 18 – эксцентриковый болт 19 – поворотный кулак 20 – вал привода переднего колеса 21 – защитный чехол шарнира 22 – наружный шарнир вала 23 – нижний рычагДавайте посмотрим как выглядит передняя подвеска, если посмотреть на нее из под автомобиля:

1 – растяжка рычага подвески 2 – штанга стабилизатора поперечной устойчивости 3 – рычаг подвескиК кузову автомобиля, а именно к стойке брызговика верхняя опора прикреплена 3-мя гайками. Благодаря тому, что опора довольно эластична – стойка может, во время хода подвески, качаться. Это хорошо тем, что гасятся колебания кузова. А подшипник установленный в нее делает возможным поворот стойки аналогично повороту колес.

Внутри корпуса стойки установлен гидравлический амортизатор, если он выйдет из строя, его можно заменить. Поворотный кулак 19 соединен с рычагом 23 посредством шаровой опоры 1. Крепится опора 2-мя болтами, при их откручивании стоит их обстучать и побрызгать WD-40, так как при сильном нажиме они часто ломаются.

Тяговые и тормозные силы принимают продольные растяжки, которые сайлент-блоками соединяются с балкой и нижними рычагами.

В средней части штанги стабилизатора поперечной устойчивости есть изгиб, для трубы системы выхлопа. Нижние рычаги соединяются с концами стабилизатора резинометаллическими шарнирами. В свою очередь штанга стабилизатора закреплена креплениями, внутрь которых вставлены резиновые подушки.

(голосов: 3, в среднем: 5,00 из 5).

Всем привет!

Сегодня расскажу
про переднюю подвеску
, будет немного теории и конечный результат, который я имею.

Итак, передняя подвеска.

Наши десятки имеют однорычажную подвеску спереди. Не самый лучший вариант, но довольствуемся чем есть. При сильном занижении (я имею ввиду -110 и ниже) геометрия подвески очень сильно меняется. А именно, в стоковом состоянии рычаг сильно задран вверх (а если еще и стабилизатор есть, но он вообще максимально сжат), рулевая тяга, если не перенесена на стойке, так же задирается в небеса.

Немного теории.

Перед восприятием информации, рекомендую к прочтению
эту книгу
, не обязательно всю, но конкретно разделы
«Глава 2. Высота подвески»
,
«Глава 3. Геометрия подвески»
и
«Глава 6. Углы и ударное управление»
желательно изучить, возможно я что то и сам не правильно понял, но то, как я понял, попробую сейчас в кратце рассказать.

Занижая машину, нужно всегда помнить о положении нижнего рычага и рулевой тяги. Внимание! Все положения рассматриваются от шарнира к шарниру, а не по самой геометрии рычага и тяги.

Наша задача, чтобы в ездовом положении нижний рычаг был максимально параллелен земле, а рулевая тяга так же параллельна горизонту, и при всем при этом, они должны быть параллельны друг другу. Допустимые отклонения в обоих случаях составляют около 1,5 мм в каждую сторону. В таком случае мы имеем максимально правильную геометрию передней подвески (в теории), с отсутствующим «ударным управлением». При вывешивании, такой автомобиль будет иметь сильно отрицательное схождение, что так же говорит о правильно подготовленной геометрии. В теории все хорошо, а как на практике получится, будет известно позже.

Переходим к моей машине.

Поставив укороченные стойки и опустив машину практически в максимально низкое положение, я получил следующую картину:

Полный размерРычаг смотрит на несколько градусов вверх, рулевая тяга, так же задрана вверх. Тем самым, при небольшом изменении клиренса слишком сильно уходит схождение и немного развалЗанял на примерку у kolbasik01 проставки под шаровые на 20 мм и на 10 мм.Затем, при помощи небольших махинаций выяснил, что проставка нужна около 50 — 60 мм (О_О), но прежде чем их делать, хочу все-таки выехать так (на 20 мм проставке) и посмотреть, как будет вести себя машина. В теории же, большая проставка, которая вернет рычаг параллельно горизонту добавит мне немного заветного развала на перед (а может и нет).

Полный размерНа 20 мм проставке ситуация получше, но все равно рычаг достаточно сильно задранТеперь рулевые тяги. Решил перевернуть и поменять местами наконечники рулевых тяг, тем самым при ездовом положении тяги должны быть около параллельны земли. Но и тут не без проблем. Наконечники тяг имеют коническую шпильку, а соответственно в стойке — коническое отверстие и наконечник никак не влазит. Рассверлил отверстие с обратной стороны и закрепил рулевую тягу. Теперь при ездовом положении, визуально тяга стала практически параллельна горизонту. Done.

Полный размерКак можно видеть, тяги установлены, практически аналогично стоковому варианту, но только верх тормашками

None

Полный размерВывешенное состояние машины. Самый внимательный заметит, что рычаги колеса вывешены неравномерно (почему, можно догадаться самому

1982 Лада 2107 1.5 (72 л.с.)

Лада 2107 1.5 (72 л.с.) 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 Технические характеристики

Общая информация
Марка	Лада
Модель	2107
Поколение	2107
Модификация (двигатель)	1.5 (72 л.	Сиденья	5
Двери	4
Рабочие характеристики
Расход топлива (экономичный) в городе	9. 2 л / 100 км 25,57 миль на галлон США 30,7 миль на галлон Великобритании
Тип топлива	Бензин (бензин)
Ускорение 0-100 км / ч	17 сек
Ускорение 0-62 миль / ч	17 сек
Ускорение 0-60 миль / ч (рассчитано by Auto-Data.net)	16,2 сек
Максимальная скорость	150 км / ч 93,21 миль / ч
Удельная масса	14.7 кг / л.с., 67,9 л.с. / тонна
Характеристики двигателя
Мощность	72 л.с. при 5600 об / мин.
Мощность на литр	49,6 л.с. / л
Крутящий момент	104 Нм @ 3400 об. / Мин. 76,71 фунт-фут. @ 3400 об. / Мин.
Расположение двигателя	Передний, продольный
Объем двигателя	1451 см 3 88. 55 куб. дюймы
Количество цилиндров	4
Положение цилиндров	Рядный
Диаметр цилиндра	76 мм 2,99 дюйма
Ход поршня	80 мм 3,15 дюйма
Степень сжатия	8,5
Количество клапанов на цилиндр	2
Топливная система	Карбюратор
Всасывание двигателя	Двигатель без наддува
Клапанный привод	OHC
Пространство, объем и вес
Снаряженная масса	1060 кг 2336.9 фунтов.
Макс. вес	1460 кг 3218,75 фунтов.
Макс нагрузка	400 кг 881,85 фунтов.
Объем багажника (багажника) — максимальное	325 л 11,48 куб. фут
Емкость топливного бака	39 л 10,3 галлона США | 8,58 британских галлонов
Размеры
Длина	4145 мм 163. 19 дюймов
Ширина	1620 мм 63,78 дюйма
Высота	1435 мм 56,5 дюйма
Колесная база	2424 мм 95,43 дюйма
Колея передняя	1365 мм 53,74 дюйма
Задняя (задняя) колея	1321 мм 52,01 дюйма
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии	ДВС приводит в движение задние колеса автомобиля.
Ведущее колесо	Задний привод
Количество передач (МКПП)	4
Передняя подвеска	Двойной поперечный рычаг
Задняя подвеска	Винтовая пружина
Передняя тормоза	Диск
Тормоза задние	Барабан
Тип рулевого управления	Червячный редуктор
Размер шин	175/70 SR13

Запчасти на Лада Нива 4 х 4 | Винт и гайка кронштейна опоры подвески Лада Нива 2121

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

бампера, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Lada и Lada Niva

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНЫЕ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный экран, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мойка Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвано

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Лада Нива / Лада 2101-2107 Racing Drifting 2-Way LSD Limited Slip Дифференциал 22 зуба

2020 НОВИНКА!

Самоблокирующийся дифференциал дискового типа DRIFT (2-ходовая установка), для автомобилей Lada задней и полноприводной компоновки Lada 2101-2107, Lada 4×4.

Тип конструкции: Дифференциал повышенного трения (LSD — Limited — Slip Differential) — дисковый, самоблокирующийся.

Модификация: 2 WAY

Место установки — задний редуктор 22 слота, Лада 2101-2107, Лада 4х4 и модификации, Шевроле Нива.

Заводская установка направления момента: DRIFT — 2 way — 90% x 90% (рабочее ускорение — торможение; вперед — назад)

Количество фрикционных дисков: 8 шт. + 1 пружина

Коэффициент блокировки: до 90% x 90% момента — для разгона и торможения (работа вперед и назад),

Дорожные условия: профессиональный и любительский автоспорт, караванинг,

Дифференциал самоблокирующийся дискового типа предназначен для автомобильного спорта:

— автомобили классической компоновки — Drift, Ice Racing, Synchronized Racing, Ring Racing.

— Полноприводные автомобили Лада, Нива и спортивные модификации — Джип-спринт, Классическое ралли, Раллийный марафон.

ВНИМАНИЕ !!! Не рекомендуется для езды по городу, бездорожью и трофи-рейдам.

Дифференциал повышенного трения (LSD — Limited Slip Differential): дифференциал повышенного трения VAL-Racing, предназначенный для перераспределения крутящего момента двигателя автомобиля по направлению к колесу, которое имеет больший коэффициент сцепления с дорогой. Самоблокирующийся дифференциал относится к автоматическим блокировкам.

В данной конструкции дифференциала повышенного трения реализован принцип конструкции 2WAY замков. Блокировка срабатывает как при разгоне и замедлении, так и при движении вперед и назад. При равномерном движении автомобиля замок работает с небольшими значениями коэффициента блокировки.

Дифференциальная характеристика DRIFT:

— 2 WEY с коэффициентом блокировки до 90х90% (настройка «разгон-торможение», вперед-назад).

Все замки собираются только с одним значением начального момента трения (предварительного натяга) не более 5 кг.

2WAY — — максимально возможный момент и коэффициент блокировки ДРЕЙФА 90х90%, при движении вперед и назад, как при разгоне или нарастании «газа», так и при торможении автомобиля. Блокировка работает с максимально возможным в конкретной дорожной ситуации коэффициентом блокировки. Когда газ сброшен и автомобиль движется равномерно, он работает с незначительным коэффициентом блокировки, практически не блокирует. Установлены в задний редуктор 22 слота автомобилей ВАЗ классической компоновки и LADA 4х4.Автомобильный спорт. Динамические классы: дрифт, ралли, раллийный марафон, джип-спринт, кольцевые гонки. Для бездорожья ралли-рейды не применяются.

Преимущества перед винтовой конструкцией:

— Очистить операцию;

— имеют больший коэффициент блокировки при разгоне и торможении;

— Для передачи усилия не требуется высокая скорость продвижения застрявшего колеса, т. е. не требуется очень большого пробуксовки.

Недостатки:

— Требование к качественному маслу — рекомендуется использование масел для самоблокирующихся дифференциалов с аббревиатурой LS или аналогов.(тип: Специальное минеральное трансмиссионное масло для коробок передач ведущих мостов легковых и грузовых автомобилей с самоблокирующимися дифференциалами, LIQUI MOLY Hypoid-Getriebeoil LS 85W-90).

— Требуется периодическое обслуживание (осмотр на предмет износа и потери динамических свойств, замена сцепления).

Масла Области применения: Рекомендуемые масла для мостовых редукторов с дифференциалами повышенного трения. Как правило, в марке масла присутствуют буквы LS (пример: LIQUI MOLY Hypoid-Getriebeoil LS 85W-90).При отсутствии масла для дифференциалов LSD можно использовать высококачественные трансмиссионные масла для высоконагруженных коробок передач осей автомобилей или масло для спортивных автомобилей с рекомендациями для дифференциалов повышенного трения (LSD).

Диск дифференциала самоблокирующийся VAL-RACING. Дизайн.

1. Корпус дифференциала. 2. Крышка дифференциала, 3. Шестерня полуоси (2 шт.). 4. Ось сателлитов (2 штуки). 5. Ролик правильный. 6. Левый зажим 7. Диск привода (4 шт.).8. Ведомый привод (4 шт.). 9. Тарельчатая пружина. 10. Спутник (4 штуки). 11. Крепежный винт.

Lada 2107 Руководство по ремонту и обслуживанию (2 PDF-файла

У нас 2 Лады 2107 инструкции в общей сложности 3 года производства. В таблице ниже вы можете увидеть 0 2107 Руководства по ремонту, 0 2107 Инструкции по эксплуатации и 2 разное Лада 2107 загрузки.

Наше самое популярное руководство — это Лада — 2107 — Руководство по ремонту — 2007 — 2007.pdf . Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.

Как скачать Лада 2107 Руководство по ремонту (на любой год)

Эти инструкции по эксплуатации 2107 были предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах а у нас есть инструкция по ремонту Лада 2107 на последующие годы; 2004 и 2007 гг.

Просмотрите 2 разных PDF-файла, представленных ниже, например этот. Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите «Показать полный PDF» .Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!

Какие темы делает Лада 2107 Обложка руководства по обслуживанию / ремонту?

В общей сложности это более 585 страниц контента, посвященных вашему Лада 2107 .Вот неполный список о том, что покрыто;

• Лада 2107 руководство по ремонту придорожного ремонта
• Lada 2107 инструкция по эксплуатации еженедельных проверок
• Лада 2107 Руководство по ремонту, посвященное смазочным материалам, жидкостям и давлению в шинах
• Lada 2107 Сервисные PDF-файлы по текущему ремонту и обслуживанию
• Подробная информация Lada 2107 Двигатель и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
• Лада 2107 Данные трансмиссии Сервис мануал PDF
• Лада 2107 Тормоза и подвеска PDF
• Лада 2107 Электросхемы

Ищу бесплатно Ладу 2107 Хейнс / Лада 2107 Чилтон Инструкции?

Мы получаем много людей, которые заходят на наш сайт, чтобы получить бесплатную Лада 2107 Хейнс руководство по эксплуатации.Вам нужно знать две вещи; во-первых, это нелегально , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашего Лада 2107 двигатель, чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно.

 Опубликовано:  18.01.2016 @ 23:38
  Первоначально опубликовано в:  2015  (старый веб-сайт)
   (C) Джей Аугер    - владелец и автор веб-сайта
  Уведомление : Методы копирования в любой форме (включая, помимо прочего, копирование / вставку текста и снимки экрана) содержимого веб-сайта строго запрещены.
