Автоматический парковщик – Система автоматической парковки: описание и принцип работы

Содержание

Как работает система автоматической парковки?

Автопроизводители начали выводить на рынок системы самостоятельной автоматической парковки автомобилей (их ещё в простонародье называют «автомобильными автопилотами«) под влиянием потребительского спроса. Действительно, парковка часто является самой опасной частью вождения, и это тот случай, когда почти у каждого есть шансы совершить оплошность в определённый момент. Людям, которые живут в больших городах, приходится делать это каждый день. И снятие сложности, стресса и неопределённости этой рутинной работы является очень привлекательным и актуальным действием.

Как работает параллельная парковка?

Системы автоматической парковки носят различное название у разных производителей:

  • В автомобилях марки Toyota автоматические системы парковки называются «Intelligent Parking Assist System» (IPAS).
  • Volkswagen называет их «Park Assist» или «Park Assist Vision«.
  • На автомобилях Mercedes-Benz и Ford — «Active Park Assist«
  • На автомобилях BMW — «Remote Park Assist System«.

Автоматическая парковка автомобиля также может помочь решить некоторые из проблем не только парковки, но и движения в условиях плотной городской застройки. Иногда парковка автомобиля в пространстве ограничена мастерством водителя. Самопаркующийся автомобиль может поместиться в удивительно небольших пространствах, с которыми большинство водителей попросту не может справиться самостоятельно. Это облегчает водителю и поиск места для стоянки, а также позволяет одинаковому количеству автомобилей занять гораздо меньше пространства, нежели при самостоятельной парковке. Когда кто-то, к примеру, паркуется параллельно, то часто он блокирует полосу для движения, по крайней мере, на несколько секунд. А если у водителя есть проблемы с этим, то это может затянуться и на несколько минут и серьёзно нарушить движение.

Работа автоматической парковки автомобиля Nissan в действии

Наконец, трудности парковки нередко приводят к большому количеству мелких вмятин и царапин. Технология автоматической парковки предотвращает многие из таких неудач, таким образом, даже экономя деньги водителя, так как Вам гораздо реже придётся беспокоиться о страховых претензиях, связанных с повреждением машины.

Технология автоматической парковки используется чаще для ситуаций параллельных парковок. Большинство людей нуждаются в несколько раз большем месте для парковки, чем общая длина их автомобиля, чтобы успешно припарковаться параллельно, хотя, некоторые водители могут сделать это на меньшей площади.

Команда парковки машины с помощью Iphone

Не будем полностью расписывать те шаги, которые необходимо выполнить, чтобы припарковаться параллельно, опишем их лишь вкратце:

  1. Вы проезжаете выбранное для парковки место несколько вперёд.
  2. Выворачиваете руль в ту сторону, куда планируете встать.
  3. Едете назад, начиная заезжать на место для парковки.
  4. Выпрямляете руль и ещё немного проезжаете назад.
  5. Выворачиваете руль в противоположную сторону и двигаете таким образом перед автомобиля к «бордюру».
  6. Снова выворачиваете руль в сторону «бордюра» и проезжаете вперёд настолько, чтобы расстояние между Вашим и соседними машинами (спереди и сзади) было примерно равным.

В настоящее время на большинстве моделей автомобилей преобладают полностью автоматические системы помощи при парковке, однако, есть и полуавтоматические. Давайте рассмотрим сначала полуавтоматическую парковку.

Водитель в случае с полуавтоматической системой помощи при парковке по-прежнему регулирует скорость автомобиля путём нажатия и отпускания педали тормоза (холостого хода автомобиля достаточно, чтобы переместить его на место стоянки, не нажимая на педаль газа). Как только начинается процесс парковки, бортовой компьютер берёт на себя контроль над рулевым управлением.

Автомобиль движется вперёд в положение рядом с передней машиной, а специальный сигнал позволяет водителю знать, когда он должен остановиться. Тогда водитель смещает автомобиль назад и отпускает тормоз немного, чтобы начать перемещение задним ходом. Используя усилитель руля, компьютер вращает колёса и прекрасно маневрирует автомобилем, загоняя его в парковочное место. Когда автомобиль проехал достаточно далеко назад или же подъехал слишком близко к препятствию сзади, сигнал снова даёт водителю знать, что он должен остановиться и переключится на передачу для движения вперёд (или в режим Drive). Автомобиль снова едет вперёд, в то время как колеса, всё так же управляемые бортовым компьютером, маневрируют им в пространстве. Окончательный сигнал (иногда это может быть приятный женский голос, что произносит что-то вроде «парковка завершена») «подытоживает» об удачном завершении парковки.

Различные системы самостоятельной парковки имеют различные способы сканирования (обнаружения) объектов вокруг автомобиля. Некоторые имеют датчики парковки (парктроники), распределённые вокруг передних и задних бамперов автомобиля, которые действуют и как передатчики, и как приёмники. Эти датчики передают сигналы, которые отражаются от объектов вокруг автомобиля и принимают их затем обратно. Затем компьютер автомобиля подсчитывает количество времени, которое было потрачено на возврат сигналов, чтобы вычислить расстояние до таких объектов. Другие системы используют даже камеры, установленные на бамперах или специальный радар для обнаружения объектов, работа которого схожа с тем, как работают парктроники. Конечным результатом является то же самое: автомобиль обнаруживает другие припаркованные машины, размер парковки и расстояния до бордюров, а затем направляет автомобиль в пространстве, исходя из построенной в результате таких сканирований в компьютере модели. Одно из существенных отличий обычных парктроников от парктроников в системе автоматической парковки заключается в том, что дальность их действия в последней гораздо выше (до 5 метров).

Полностью автоматическая система парковки отличается от полуавтоматической, в первую очередь, двумя важными вещами: водителю не только не нужно «играть» с педалью тормоза, ему достаточно нажать одну единственную кнопку, и автомобиль даже самостоятельно найдёт место для парковки, сканируя парковочные места с достаточной площадью. Кроме того, зачастую автоматическая система парковки включает в себя и полуавтоматическую — вторая является частностью первой, то есть Вы сможете попросту отключить полностью автоматическую парковку и припарковаться частично самостоятельно. При этом, в обоих случаях проекция (вид сверху или трёхмерное изображение) парковочного места и положения автомобиля относительно него будет всегда отображаться на дисплее бортового компьютера.

Отображение модели парковки в автомобиле Lexus

howcarworks.ru

Система автоматической парковки Park Assist, что такое, видео

Система автоматической парковки помогает припарковать транспортное средство в автоматическом или автоматизированном режиме, когда работают только некоторые функции.

В инструкциях по эксплуатации и в обиходе автовладельцев встречаются следующие наименования:

  • Парковочный автопилот.
  • Интеллектуальная система помощи при парковке.
  • Парк Ассист и прочие.

Задачей устройства является помощь при параллельной и перпендикулярной парковке за счет контроля и изменения двух параметров — угла поворота руля и скорости движения.

Читайте по теме: Как выполнить параллельную парковку.

Важность парковки

Парковка — один из наиболее сложных маневров, с которым способны справиться только опытные и «чувствующие» габариты машины автовладельцы.

Достаточно глянуть на улицы современных городов, чтобы понять масштабы проблемы. Автомобили стоят везде — на тротуарах, на детских площадках и проезжей части.

Как работает система автоматической парковки Park Assist

В такой ситуации создаются помехи для участников дорожного движения и предпосылки для новых ДТП.

Наличие системы автоматической парковки позволяет устранить описанную выше проблему и помочь водителю правильно припарковать транспортное средство.

На практике Park Assist упрощает задачу водителю не только в процессе парковки транспортного средства, но и при движении в плотном потоке.

К плюсам интеллектуальной системы стоит отнести:

  • Автомобиль с Park Assist может занять место даже в небольшом пространстве, не зацепив при этом другое транспортное средство. Справиться с такой задачей без специального помощника способны не все автовладельцы. Кроме того, наличие интеллектуальной системы позволяет поставить авто вплотную друг к другу и занять меньше пространства, что актуально в условиях тесного города.
  • Если автовладелец осуществляет параллельную парковку, процесс может затянуться на несколько секунд, а при отсутствии должного опыта он часто исчисляется минутами. Другим водителям приходится притормаживать, из-за чего собирается пробка.
  • Система автоматической парковки гарантирует защиту от царапин и вмятин, появление которых возможно при неумелой постановке транспортного средства. Как следствие, уменьшается число обращений в страховые компании и снижается вероятность скандалов из-за частых ДТП.

Как работает система автоматической парковки Park Assist

Когда появилась система автоматической парковки, ее назначение

Устройство Park Assist было представлено еще 11 лет назад, в 2006 году. Первопроходцем в этом вопросе стала компания Фольксваген, которая внедрила систему на свою модель Touran.

Как работает система автоматической парковки Park Assist

С момента выпуска системы инженеры неустанно работают над совершенствованием устройства, делают его более эффективной и независящей от действий водителя.

Компании Фольксваген удалось решить проблему многих мегаполисов — Берлина, Парижа, Лондона, Москвы и других городов.

С новой Park Assist удалось решить две задачи:

  • Разгрузить водителя и помочь ему в сложных условиях;
  • Повысить эффективность парковочного пространства за счет большей плотности транспортных средств.

Интеллектуальная система поразила автомобильный мир. Возможности Park Assist позволяют автоматически парковать машину, без участия водителя.

Устройство самостоятельно прокручивает роль, определяет траекторию и ставит ТС в наиболее подходящее место. Основную функцию выполняет автопилот. Именно он вращает рулевое колесо и обеспечивает точное расположение авто на свободном участке.

Интересно, что первые варианты системы автоматической парковки имели ограниченные возможности и помогали ставить машину только параллельно дороге.

Сложности возникали и с поиском места для авто, которое превышало длину в 1,4 метра.

К 2010 году многие проблемы удалось решить, и автоматическая парковка стала проходить быстрее.

В 2012 году инженеры еще доработали Park Assist и позволили ставить машину под углом к правой обочине.

С развитием технологии были усложнены алгоритмы, появились более точные ультразвуковые датчики, которые быстро оценивали обстановку и подавали сигнал «головному мозгу» системы.

Как следствие, запас пространства, необходимого для парковки, снизился до 0,9 метров.

Последний «орешек», касающийся парковки передним ходом, удалось решить только недавно — в 2015 году. И здесь снова отличились инженеры компании Фольксваген. Теперь запас уменьшился еще до 0,8 метра.

Кроме того, Park Assist «научили» аварийному торможению, позволяющему если не полностью избежать, то хотя бы снизить риски столкновения.

Какие производители авто внедрили данную систему, и как она у них называется?

Мало кто знает, но система автоматической парковки у разных производителей имеет индивидуальные наименования, что вносит определенное непонимание в ряды автовладельцев.

Используются следующие названия:

  • Фольксваген — Park Assist, а также Park Assist Vision;
  • Тойота и Лексус — Intelligent Parking Assist System;
  • Опель — Advanced Park Assist;
  • Форд и Мерседес Бенц — Active Park Assist;
  • БМВ — Remote Park Assist System и другие.

Как видно, во всех случаях используется «корень» Park Assist, что позволяет автовладельцам с легкостью идентифицировать систему.

Устройство Park Assist, что входит в комплект?

Вне зависимости от присвоенного названия, структура и принцип действия системы автоматической парковки, как правило, остается неизменной. Так, в состав устройства входит:

  • Блок управления («головной мозг» системы).
  • Набор ультразвуковых датчиков.
  • Панель индикации и управления.
  • Исполнительные устройства.

Каждый из элементов системы берет на себя выполнение каких-то определенных функций.

Как работает система автоматической парковки Park Assist

Так, ультразвуковые датчики определяют расстояние до ближайшего объекта и работают в диапазоне до 4,5 метров. Число датчиков в зависимости от системы может различаться.

В классической версии Park Assist автомобилей Фольксваген предусмотрено всего 12 УЗ датчиков, по четыре спереди, сзади, слева и справа.

Парк Ассист включается вручную, когда автовладельцу нужно припарковаться.

ЭБУ принимает сигналы от УЗ датчиков и формирует команды при взаимодействии с другими устройствами. В роли связующего звена выступает блок управления Park Assist.

Также в состав системы входит экран с информацией, который автовладелец может использовать для парковки.

Как работает система Park Assist?

Для полноценной работы системы автоматической парковки на машине должны быть установлены и другие вспомогательные узлы — коробка-автомат, электромеханический усилитель руля, ЭБУ мотора и система курсовой устойчивости.

Но этого недостаточно — требуются исполнительные механизмы, обеспечивающие изменение положения рулевого колеса.

Работа Park Assist условно делится на два этапа. Сначала осуществляется поиск места для постановки машины, после чего производится непосредственно парковка.

Рассмотрим каждый из этапов подробнее:

  • При поиске места работают ультразвуковые датчики, которых в системе Парк Ассист от Фольксваген целых 12 (по четыре с каждой стороны). При движении машины около установленных у обочины бордюров авто датчики определяют расстояние. Для точного вычисления этого параметра скорость движения должна быть при параллельной парковке до 40 км/час, а при поперечной — до 20 км/час.

Далее информация от датчиков поступает в ЭБУ и обрабатывается. Как только расстояние будет оптимальным, водитель слышит сигнал и выводит информацию на дисплей монитора. Для системы Park Assist оптимальным является расстояние в 80 см, а для Advanced Park Assist — 100 см.

  • Следующий этап — парковка машины. Здесь возможно два пути — с участием водителя или полностью в автоматическом режиме. Все инструкции (текстовые и визуальные) отражаются на информационном дисплее и относятся к рекомендациям по повороту руля на определенный угол. Этот вариант автоматизированной парковки применяется системой Advanced Park Assist.

Процесс автоматической парковки осуществляется с учетом воздействия на механизмы транспортного средства, а именно:

  • Электромотор заслонки дросселя в системе управления мотором;
  • Электрический двигатель заслонки дросселя ЭБУ;
  • Насос, обеспечивающий обратную подачу, а также клапана тормозов системы курсовой устойчивости;
  • Электромагнитные клапана АКПП.

Как работает система автоматической парковки Park Assist

Для безопасности движения систему автоматической парковки можно переключить в ручной режим.

Кроме того, если верить последней информации, Park Assist может работать при нахождении водителя внутри машины или за его пределами (с помощью ключа).

Рассмотрим работу Park Assist на примере Ford Focus III

Чтобы начать парковку на автомобиле Ford Focus III, необходимо указать место, где требуется поставить машину.

Система предлагает продолжить движение до момента, пока не появляется свободное пространство. Как только подходящий участок находится, Park Assist об этом сообщает водителю.

Далее система предлагает бросить рулевое колесо и включить заднюю скорость.

Действия водителя сводятся к нажатию на педаль газа и тормоза, а автомобиль самостоятельно подруливает с учетом ситуации. При этом желательно контролировать позицию ТС по зеркалам заднего вида.

В процессе парковки система действуют осторожно, и сообщает водителю о приближении к препятствию с помощью парктроников.

Как только движение назад завершено, Park Assist предлагает включить первую скорость. Теперь необходимо плавно двигаться вперед, после чего, следуя подсказкам системы, снова включить заднюю скорость для выравнивания авто.

На этом парковка завершена. Остается перевести ручку АКПП в соответствующее положение.

Оценивая результаты работы Park Assist, можно увидеть, что машина близко припаркована к бордюру, что позволяет экономить пространство.

Что касается расстояния между передним и задним автомобилем, система Park Assist паркует машину ровно посредине.

Оцените статью

autotopik.ru

Автоматическая парковка. Принцип работы системы автоматической парковки

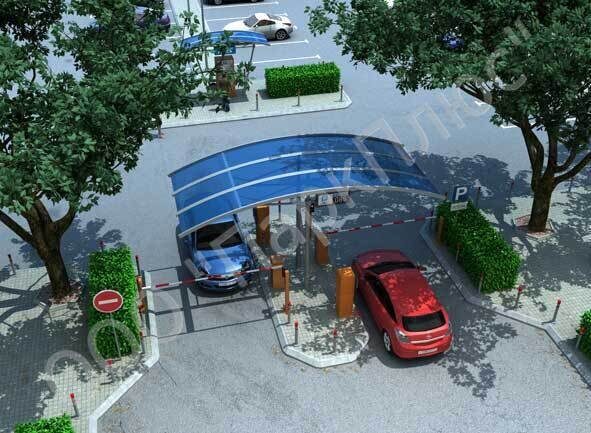

При подъезде к автоматической парковке водитель автотранспорта останавливается перед въездной стойкой, где имеется полная для него информация. Он нажимает кнопку и специальном окне появляется жетон с уже зашитой информацией о времени заезда на парковку. Во время забирания жетона открывается шлагбаум и транспортное средство въезжает на парковку. Сразу же после въезда шлагбаум закрывается. Если вдруг по какой-нибудь причине автомобиль останавливается под шлагбаумом шлагбаум не ударит по автомобилю так как индукционные петли чувствуют нахождения автомобиля под стрелой, а также ударить не даст вторая ступень безопасности в виде ИК датчика — это полезно ещё при заезде длинной фуры.

После того как автомобиль пробыл какое-то время на парковке водитель при выезде предъявляет жетон выездной стойки либо кассиру (в зависимости от конфигурации системы). Происходит сканирование жетона и на табло высвечивается сумма, которую водитель обязан оплатить. После оплаты необходимой суммы открывается шлагбаум и транспортное средство выезжает с парковки.

Принцип работы автоматической парковки

ВАЖНО:

Войти в сговор с кассиром водитель не сможет так как управление открытием шлагбаума идёт через кассовый аппарат!

Также необходимо отметить, что невозможно получить жетон во въездной стойке без наличия автомобиля. Также невозможно подъехать к стойке на машине получить жетон и не въезжая на автоматическую парковку отъехать, а после по этому жетону выехать. Такой жетон, который не въехал на парковку считается системой недействительным!

parkingsign Применяется для различных по ёмкости и интенсивности автоматических парковок
parkingsign Возможность настройки системы под свои нужды и задачи
parkingsign Использование различными формами оплаты за парковку
parkingsign Возможность предоставлять скидки и задавать различные тарифы на Автоматической парковке
parkingsign Вандалозащищённая
parkingsign Работа оборудования в различных климатических условиях (-45° С)

В системе используются специальные карты. Абонементные карты предназначены на ограниченный период действия на автоматических парковок, дебитные карты на определенную сумму стоимости парковки, служебные карты для автомобилей аварийных служб и т.п. Пользователь, имеющий действующую карту, предъявляет ее системе на въезде и выезде. При этом система определяет легальность этой карты, проверяет наличие средств на дебитной карте и уменьшает остаток этих средств на сумму стоимости парковки.

Состав оборудования:

parkingsign Въездная стойка
parkingsign Выездная стойка
parkingsign Кассовый терминал
parkingsign Шлагбаумы
parkingsign Индукционные петли
parkingsign Система видеоидентификации для Автоматической парковки
parkingsign Считыватели
parkingsign Программное обеспечение автоматической парковки

Вариант с автоматической оплатой через автоматический кассовый терминал, расположенный на территории парковки:

Принцип работы автоматической парковки

Основные функции системы:

parkingsign Учет въезда-выезда автомобилей, расчет стоимости автоматической парковки;
parkingsign Расчеты с пользователем с помощью автоматов оплаты, выдача сдачи, фискального чека;
parkingsign Возможность использования разовых жетонов, абонементных, дебетовых, служебных карт.

Порядок работы для разовых посетителей:

Разовый посетитель подъезжает к въезду и останавливается рядом с въездной стойкой перед шлагбаумом. Не выходя из автомобиля, он нажимает кнопку на стойке и получает пластиковый жетон, в котором записано время въезда, номер стойки и другая информация.

Как только пользователь забирает жетон, шлагбаум открывается и пользователь въезжает на парковку, шлагбаум автоматически закрывается.

После завершения парковки посетитель производит оплату в автомате оплаты. Для этого жетон опускается в жетоноприемник, автомат производит расчет в соответствии с действующим тарифом и высвечивает на табло стоимость парковки. Пользователь вставляет банкноты в купюроприемник. Автомат возвращает жетон, на котором записана информация об оплате, выдает фискальный чек и сдачу.

В течение заданного времени свободного выезда (обычно 15-20 минут) пользователь должен покинуть парковку.

Пользователь подъезжает к выезду и останавливается у выездной стойки перед шлагбаумом. Не выходя из автомобиля, он опускает жетон в жетоноприемник стойки. Стойка проверяет, что жетон оплачен, и время выезда не истекло, шлагбаум открывается, пользователь покидает парковку, шлагбаум автоматически закрывается.

Порядок работы для постоянных посетителей:

Постоянный посетитель, имеющий абонементную, дебетовую или служебную карту, подъезжает к въезду, останавливается рядом с въездной стойкой перед шлагбаумом и вставляет карту в считыватель стойки.

Система проверяет легальность карты, на табло стойки появляется предложение забрать карту. Как только карта будет извлечена из считывателя, шлагбаум открывается и пользователь въезжает на парковку, шлагбаум автоматически закрывается.

После завершения парковки пользователь подъезжает к выезду, останавливается возле выездной стойки перед шлагбаумом, вставляет карту в считыватель на стойке.

Стойка оператора проверяет легальность карты, шлагбаум открывается и пользователь выезжает с парковки, шлагбаум автоматически закрывается.. В случае использования дебетовой карты система списывает с нее сумму в соответствии со временем парковки и действующим тарифом.

В составе системы может быть Терминал оплаты с оператором. Здесь могут выдаваться, продлеваться и пополняться абонементные, дебетовые и служебные карты.

Полная автоматизация:

Персонал не принимает участия в контроле въезда-выезда и оплаты. Может применяться на любых объектах, особенно будет полезна для крупных территорий и многоэтажных паркингов, когда нет возможности поместить оператора для оплаты.

На въезде клиент получает идентификатор (жетон) в автоматическом режиме. После завершения парковки, производит оплату стоимости парковки в автоматическом терминале оплаты и предъявляет идентификатор выездной стойке для выезда.

В рамках данной конфигурации может использоваться реверсивный въезд-выезд, если пространство не позволяет организовать отдельные полосы движения для въезда и выезда. Это может быть так же полезно, если в определенные периоды необходимо менять пропускную способность въездов и выездов в одном или другом направлении, например, когда в утренние часы большой трафик на въезд, а в вечерние часы — на выезд.

Для оплаты используются автоматические терминалы оплаты, которые располагаются в помещениях, территориально не привязанных к въездам и выездам.

отправить заявку

parkplus.ru

5 лучших авто, которые паркуются сами

В 2006 году все «чайники» мира обрели надежду на существенное улучшение кармы и избавление от проблем при парковке. Именно в том году появился крутейший Lexus LS460, который умел парковаться сам. Просто фантастика — автомобиль сам находил свободное место и крутил рулем с бешеной скоростью до тех пор, пока автомобиль не становился на свое парковочное место. Сегодня такой функцией уже никого не удивишь, и современные Toyota, BMW, Volkswagen, Mercedes-Benz, Ford, Kia, да и другие могут проделывать этот трюк играючи. Это в теории. В реальной жизни все совсем не так…

5. BMW

Немцы предлагают функцию автопарковки в основном на европейском рынке. И BMW специализируется на самостоятельной параллельной парковке. Не всегда она проходит гладко: видео — тому доказательство. И хорошо, что парни из ролика вовремя остановились, а то что-нибудь да снесли бы.

4. Lexus LS460

Lexus первым предложил систему автоматической парковки для своих автомобилей. Проблема, однако, в том, что клиенты марки люди богатые, но старые. Или молодые, да слишком бойкие, как на видео. В любом случае, и тем и другим разобраться с японским премудрым интерфейсом автопарковщика было невозможно. Без мозгов-то да без терпения. Нет, все, конечно, работает, но только если вы знаете, как это работает.

3. Volkswagen

В отличие от Lexus, который долго и упорно ерзает туда-сюда, пока не заберется в нужное место, система автопарковки на Volkswagen делает сложный маневр в один прием. Круто! Проблема здесь в том, что если автомобиль считает, что он не может вписаться в место для парковки за одно движение, то не будет даже пытаться, и в поисках места, достаточного для этого автомата, вы в конце концов окажетесь за городом…

2. Toyota Prius

Toyota умеет парковаться не только параллельно, но и любым другим способом. Кроме того, автопарковщик «Приуса» очень прост в использовании. После того как он находит подходящее место, вы просто нажимаете одну кнопку — вот и все.

1. Ford

Вероятно, наиболее сложная система Park Assist Ford — она впаркует вас на пятачок размером с носовой платок и при этом не заставит вас особо напрягать извилины. Управление до безобразия простое, и Ford ставит свою систему почти на все свои автомобили, начиная с дешевого Focus. Правда, не всегда парковка проходит так, как надо…

Мы, конечно, ленивы и любим, чтобы автоматика все делала за нас сама, но давайте будем честными: системы автоматической парковки годятся только для огромных парковочных мест и предназначены для людей, кривизна рук которых напоминает цифру восемь. Нормальный водитель и мест для парковки найдет поболе автомата, и припаркуется намного быстрее.

topgearrussia.ru

Audi Q3, Kia Optima и Ford Focus: тестируем системы автоматической парковки

 С развитием технологий автомобиль из транспортного средства превращается в передвижной компьютер, самостоятельно выполняя всё больше функций. Одна из наиболее прогрессивных – умение стать на стоянку почти без участия водителя. На примере трех совершенно разных автомобилей портал Kolesa.Ru решил выяснить, насколько «автопарковщик» удобен и стоит ли за него переплачивать.


Все три машины на тест попали не случайно. Ford Focus – самый недорогой автомобиль российского рынка, который можно заказать с системой автоматической парковки. Kia Optima – представитель уважаемого в России класса «пятиметровых» седанов, а Audi отстаивает честь не только популярных кроссоверов, но и премиум-сегмента.

Комплекс состоит из трех основных элементов: ультразвуковых датчиков, электронного блока управления и устройства визуальной индикации. Используемые датчики — такие же, как и на обычном пассивном парктронике, только с увеличенной дальностью действия (как правило, до 3 м). Сенсоры сравнивают размер пространства для парковки с запрограммированным в памяти. Если места оказывается достаточно, информация выдаётся водителю на экране бортового компьтера и передаётся в электронный блок управления.


«Мозг» парковочной системы обрабатывает данные и передает команды на блоки управления исполнительных механизмов автомобиля: усилитель рулевого управления, системы управления двигателем, коробкой передач и систему стабилизации. Водителю по подсказкам «автопарковщика» остаётся только включать первую или заднюю передачи и нажимать на педали газа и тормоза. Весь процесс маневрирования при заезде на свободное пространство электроника берет на себя.

Основных критериев, по которым оценивались системы, два. Первый, достаточно субъективный, но очень важный – удобство использования системы: насколько корректно «автопарковщик» выбирает свободное пространство, требует ли от человека дополнительных действий. А также насколько информативно отображает и подсказывает водителю все этапы парковки.

Второй критерий – время, которое требуется системе, чтобы припарковать автомобиль в заданном пространстве. Причем для наглядности подведения итогов мы замерили не только время самостоятельной парковки автомобиля, но ещё и время заезда опытного водителя (с активным стажем 10 лет), а также новичка, только что получившего водительское удостоверение. Итак…



Тест №1. Самостоятельная парковка автомобилей

Первоначальное пространство мы выбрали с запасом — по метру спереди и сзади от машины, как говорится, для пробы и ознакомления. Все три автомобиля справились с парковкой без каких-либо проблем.


125415_1363722320_55957x422718.jpg 125415_1363722320_55957x206105.jpg

При дальнейшем сокращении свободного пространства (на рубеже 70 см от бамперов) первым начал сдаваться Ford. Датчики Фокуса только с третьей попытки и только при медленном проезде впритирку к бортам стоящих машин смогли определить, что пространства достаточно.

Причем из четырех попыток Фокусу удалось заехать в один-два приёма только дважды. Ещё два раза система корректировала «глубину» парковки, заставляя водителя несколько раз сдавать вперед-назад между машинами. Правда, весь процесс поиска места и заезда на него для водителя нагляден: подсказки выдаются вовремя, а звуковой парктроник сигнализирует о необходимости остановиться ровно тогда, когда до соседней машины действительно остаётся минимальное расстояние.

Выяснилась и еще одна неприятная особенность – старт с места на скользкой поверхности приводил к регулярному срабатыванию противобуксовочной системы Ford, которая тут же деактивировала «автопарковщик». И начинать процесс приходилось заново.

Среднее время парковки Ford Focus — 55 секунд.


125415_1363722492_54222x916156.jpg 125415_1363721813_49052x570014.jpg

По длине и ширине Audi Q3 лишь на несколько миллиметров больше Ford Focus. Обозначенное свободное место Q3 и находил без проблем, и заезжал без переживаний водителя. Но свои нюансы нашлись и у премиум-кроссовера. Например, высокая посадка за рулём имет свои плюсы и минусы: если по обзору вперед Ауди переигрывает своих оппонентов, то ориентироваться при движении задним ходом затруднительно – через небольшое и пологое стекло задней двери Ауди видна только крыша более низких машин.

Первая же попытка заехать с ходу на свободное место провалилась – Q3 просто не успел вывернуть колеса на нужный угол. Если на Фокусе и Оптиме после одобрительного сигнала электроники можно сразу же начинать движение назад, то на Ауди перед каждым маневром приходится неподвижно дожидаться, пока медлительная автоматика выкрутит руль в нужное положение.

Ещё одна особенность – чересчур «пугливые» датчики парктроника. Звуковой сигнал о критическом сближении Ауди подавала тогда, когда в реальности до соседнего автомобиля оставалось ещё сантиметров 30-35 — достаточное расстояние, чтобы подвинуться поближе и совершить меньшее количество маневров. В итоге, чтобы уменьшить число движений, доверять пришлось не парковочному ассистенту, а собственному чувству габаритов.

Среднее время парковки Audi Q3 — 50 секунд.


125415_1363722743_51904x724525.jpg 125415_1363723015_61690x508917.jpg

Kia Optima почти на полметра длиннее своих соперников, однако на удобстве (или неудобстве) парковки это не сказалось. В отличие от Фокуса, автоматической системе Kia не нужно прижиматься к припаркованным вдоль машинам, да и мимо свободного места на Оптиме можно проезжать довольно быстро.

Несмотря на габариты, корейский седан в каждой из попыток заезжал в один-два приема. А водителю в определении расстояния при движении назад неоценимую помощь оказывала камера заднего вида. К слову, Kia Optima – единственный из участников, который был ею оснащён.

А вот из-за длинного ниспадающего капота определить передние габариты в ограниченном пространстве сложнее. Подсознательное отсутствие стопроцентного доверия электронике и, как следствие, боязнь зацепить правым передним краем стоящую впереди машину заставляли вписываться в свободное пространство медленно и аккуратно.

Среднее время парковки Kia Optima — 45 секунд.


Kia и Ford Audi Q3, Kia Optima и Ford Focus

Тест №2. Парковка опытного водителя

Заместителю главного редактора портала Kolesa.Ru, который совсем недавно отметил десятилетний юбилей за рулём, было предложено ровно то же задание, что и автомобилям – припарковаться на время в заданное пространство (напомним, спереди и сзади автомобиля мы оставили по 70 см). И с опытным водителем результаты оказались иными.



Как и в тесте автоматических систем, свою негативную роль сыграли чувствительные настройки парковочных датчиков Audi. Своим заблаговременным писком они сбивали с толку и не позволяли выбрать всё возможное для манёвра пространство. Кроме того, как уже было отмечено выше, из-за массивных задних стоек при отсутствии камеры заднего вида обзор через пятую дверь оставляет желать лучшего. Где там начинается бампер другой машины — совершенно не понятно.

Среднее время парковки опытного водителя в Audi Q3 – 30 секунд.



Из-за более точного парктроника и лучшего обзора назад схожий по размерам Ford оказался чуть впереди Audi. Фокус позволяет точно подъезжать к стоящей сзади машине практически в упор. А оставшегося впереди хэтчбека свободного пространства с запасом хватало для однократной коррекции положения.

Среднее время парковки опытного водителя в Ford Focus – 28 секунд.



Такой же посредственный, как и в Ауди, обзор назад в Оптиме с лихвой компенсируется наличием всё той же камеры заднего вида с большим экраном и разметкой парковочных зон. При маневрировании задним ходом именно искусственный «глаз» позволял до градуса определять оптимальную траекторию и до миллиметра рассчитывать подъезд к бамперу стоящей сзади машины.

Среднее время парковки опытного водителя в Kia Optima – 24 секунды.



Тест №3. Парковка неопытного водителя

Для человека, недавно получившего водительское удостоверение и ни разу не сидевшего за рулём после окончания автошколы, процесс парковки – чуть ли не самое сложное испытание. Именно поэтому мы посадили за руль нашего фотографа, который точно попал под все вышеописанные требования к неопытному водителю.



Чтобы не было так страшно (все-таки возможность повредить дорогостоящие автомобили заставляла нервничать) другим участникам теста пришлось помогать новоиспечённому шоферу. Да, «тепличные» условия, но иначе процесс парковки мог слишком затянуться.

За рулём Audi Q3 новичок испытал ровно те же проблемы, что и опытный водитель: отсутствие внятного понимания того, что и где находится позади кроссовера, а так же голосящие со всех сторон сигналы сверхчувствительного парктроника.

Среднее время парковки неопытного водителя в Audi Q3 – 2 минуты 00 секунд.



Ford Focus – единственный автомобиль теста с механической коробкой передач. Для неопытного водителя это стало дополнительным фактором, отрицательно сказавшимся на времени. Будь в популярном хэтчбеке «автомат», результат был бы намного лучше. Ведь по ощущению габаритов и обзору наш фотограф признал Фокус лучшим из троицы.

Среднее время парковки неопытного водителя в Ford Focus – 1 минута 54 секунды.


125415_1363765140_9086x525630.jpg 125415_1363721814_49052x178265.jpg

На удивление, даже в отсутствие ездовой практики, припарковаться быстрее всего у неопытного водителя получилось опять на самом длинном и широком автомобиле теста. И опять решающую роль сыграла камера заднего вида. Такую полезность этого «девайса» все участники теста оценили впервые.

Среднее время парковки неопытного водителя в Kia Optima – 1 минута 36 секунд.



Что в итоге?

С точки зрения удобства активации и восприятия водителем все три системы автоматической парковки не вызвали никаких нареканий. Вне зависимости от огромной разницы в цене и «народный» Фокус, и недешевая Оптима, и премиальная Ауди воспроизводят и подсказывают водителю на экране бортового компьютера все свои действия абсолютно одинаково: схематично, но наглядно. И все же…


125415_1363764833_9088x572725.jpg 125415_1363764833_9088x626352.jpg

«Автопарковщик» Ford Focus доставил испытателям больше всего неудобств. Именно система Форда первой сообщила о недостатке пространства, потребовала больше всего попыток запарковаться, да ещё и при дополнительных условиях: снижение скорости до «черепашьей» и проезд с минимальным расстоянием до бортов припаркованных автомобилей. Причина – ультразвуковым датчикам явно не хватает мощности сигнала.

С другой стороны, Фокус, благодаря небольшим размерам, хорошему обзору и информативно настроенному парктронику, оказался для водителя предпочтительнее соперников в плане самостоятельной парковки.



Систему Park Assist самого дорогого участника теста подвела лень. Audi Q3 – единственный участник теста, который требует остановок в процессе автоматической парковки – электроника слишком медленно крутит руль. Других нареканий к «автопилоту» Ауди нет. Зато есть претензии у водителей: плохой обзор назад и чересчур раннее сигнализирование парктроника о критическом сближении.



Победитель нашего теста – Kia Optima. Именно к системе автопарковки корейского седана у нас не возникло ни одного вопроса. Более того, эксплуатация Оптимы показала, что седан способен без проблем заехать и в куда меньшее свободное пространство.



А вот лучшие временные показатели водителей – заслуга исключительно информативной камеры заднего вида. Не будь на машине этой опции, результаты теста были бы совершенно иными. Даже для опытного водителя лишний «глаз на затылке» оказывается крайне полезен.



Что касается общих впечатлений, то тут всё довольно очевидно. Неопытному водителю система автоматической парковки заметно облегчит жизнь. Но надежда на «автопилот» может рухнуть в один момент, когда электроника не найдет возможности запарковать автомобиль, а самостоятельный навык у водителя уже будет атрофирован. Ведь замеры времени наглядно показали – даже самая технологичная и продвинутая система заменить многолетний водительский опыт пока не способна!

Редакция портала Kolesa.Ru благодарит компании «Рольф Карлайн» — официального дилера Ford, «Ауди Центр Петербург» — официального дилера Audi, и российское представительство Kia за предоставленные автомобили.




Читайте также:


www.kolesa.ru

Парковочные системы автомобиля

Содержание страницы

Парковочная система (система помощи при парковке, парктроник) является вспомогательной системой активной безопасности автомобиля, облегчающей процесс парковки. Наибольшая эффективность от применения парковочной системы реализуется при движении автомобиля задним ходом, в темное время суток, при сильной тонировке стекол, а также в стесненных условиях (парковка, гараж и др.).

Парковочные системы можно условно разделить на две большие группы — пассивные (предупреждающие) и активные (автоматические). Пассивные парковочные системы (звуковая система, система с одной видеокамерой заднего вида и система с несколькими видеокамерами) представляют только необходимую для парковки информацию, при этом управление автомобилем осуществляется водителем. Активные парковочные системы обеспечивают парковку автомобиля в автоматическом или автоматизированном (автоматически выполняются отдельные функции) режиме.

Пассивные (предупреждающие) системы

Известными пассивными парковочными системами являются:

  • Parktronic System (PTS) на автомобилях Audi;
  • Acoustic Parking System (APS) на автомобилях Audi;
  • Optical Parking System (OPS) на автомобилях Audi;
  • Parking Distance Control (PDC) на автомобилях BMW;
  • Park Assistant на автомобилях Opel.

Пассивные парковочные системы устанавливаются на автомобиль при покупке в качестве опции или отдельно. На один автомобиль может быть установлено несколько пассивных парковочных систем. В основу их работы положен контроль расстояния до препятствия и информирование водителя об этом.

Торговое название Parktronic System (парктроник), ввиду его популярности, стало нарицательным именем большинства пассивных парковочных систем, устанавливаемых на автомобили. Конструктивно парктроник включает датчики парковки, электронный блок управления и устройство индикации.

Звуковая система позволяет водителю по звуковым сигналам, находящимся на рабочем месте водителя, оценить расстояние до ближайшего препятствия. Она состоит из нескольких датчиков (передающих и принимающих) (рис. 1) в переднем и заднем бампере автомобиля, основного блока управления, блока управления дисплеем, зуммеров, дисплея.

Расположение датчиков в заднем бампере автомобиля

Рис. 1. Расположение датчиков в заднем бампере автомобиля

Датчик выполнен из алюминиевого корпуса с селективной степенью затухания пьезоэлектрической пластины в качестве генератора сигналов и снабжен электронной схемой для генерирования ультразвуковых волн и оценки отраженных и принимаемых волн. Ультразвуковые датчики представляют собой небольшие приемопередающие модули (рис. 2). Принцип работы датчиков базируется на излучении ультразвукового сигнала, не воспринимаемого человеком. Этот сигнал распространяется в виде звуковых волн в окружающей среде с постоянной скоростью. Звуковые волны представляют собой происходящие концентрические волнообразные изменения плотности и давления частиц окружающего воздуха. Скорость распространения звука зависит от плотности среды, в которой он движется.

Принципиальная схема работы ультразвукового датчика

Рис. 2. Принципиальная схема работы ультразвукового датчика: 1 — ультразвуковой датчик; 2 — устройство для измерения времени; 3 — объект измерения; 4 — звуковые волны

При нормальном давлении (1 бар) и температуре 20 °C звук распространяется в воздухе со скоростью 343 м/с. Зависимость скорости распространения звука от температуры является основанием для использования системой управления сигнала от датчика наружной температуры в качестве корректирующей величины. Звуковые волны, попадая на предмет (например, на стену), отражаются от него в степени, зависящей от характеристик предмета. Это означает, что звуковые волны возвращаются к датчику и принимаются его микрофоном. При этом датчик измеряет время, прошедшее между отправкой сигнала и приемом отраженных волн. На основании измерения этого времени блок управления может определить расстояние от автомобиля до предмета.

Передаваемые уровни соответствуют напряжению логической схемы и, следовательно, нечувствительны к возмущению, поэтому отсутствует необходимость в экранировании сигнальных линий.

Датчики включаются циклически каждые 25 мс и генерируют ультразвуковой импульс продолжительностью примерно 1 мс. Все датчики затем переключаются на режим «прослушивания», для того чтобы воспринимать отраженные волны. Расстояние до препятствия, от которого отражаются волны, вычисляется посредством оценки длительности прохождения сигнала (длительности прохождения волн от передатчика до принимающего датчика). Наикратчайшее расстояние от препятствия до бампера показывается водителю на дисплее.

При движении вперед со скоростью ниже 15 км/ч работают только датчики, расположенные на переднем бампере. Во время переключения на передачу заднего хода приводятся в действие датчики на заднем бампере.

Блок управления системой служит для подачи напряжения питания к датчикам, оценки и обработки сигналов датчиков, управления предупреждающими зуммерами, передачи блоку управления передней панели управления, индикации и выдачи информации данных, необходимых для вывода изображения на дисплей.

Звуковой сигнал подается предупреждающими зуммерами. Расстояние, на котором датчики парковочной системы однозначно различают препятствия, зависит от места их установки:

  • боковой задний датчик — примерно 60 см;
  • боковой передний датчик — примерно 90 см;
  • средний задний датчик — примерно 120 см;
  • средний передний датчик — примерно 160 см.

Прерывистый сигнал становится непрерывным, когда расстояние до препятствия сокращается до следующих значений:

  • спереди — примерно 25 см;
  • сзади без тягово-сцепного устройства — примерно 30 см;
  • с тягово-сцепным устройством — примерно 35 см.

Звуковая система парковки включается автоматически.

При наличии дисплея в дополнение к звуковому предупреждению на нем отображается фактическое расстояние от отдельных датчиков до имеющихся препятствий. Контролируемая зона разбита на секторы по числу датчиков (рис. 1). В каждом из секторов имеется красная метка, которая отмечает расстояние между датчиком и ближайшим к нему препятствием. Когда расстояние между автомобилем и препятствием сокращается, соответствующая красная метка на экране приближается к автомобилю.

Изображение на дисплее парковочного ассистента

Рис. 1. Изображение на дисплее парковочного ассистента: 1 — сегмент; 2 — сектор

Система обзора окружающего пространства с одной или несколькими камерами заднего вида. Камера заднего вида является дополнением к звуковой системе парковки и позволяет контролировать ситуацию позади автомобиля, передавая изображение на дисплей. Камера встраивается в ручку двери багажного отсека и позволяет водителю видеть то, что происходит сзади. Изображение с камеры появляется на дисплее автоматически при включении передачи заднего хода.

Парковочный ассистент и камера заднего вида лишь помогают водителю в обзоре пространства вокруг автомобиля и оценке расстояния до препятствий, поэтому впоследствии стали применять более совершенные системы парковки.

Следующим поколением развития парковочных систем являются активные парковочные системы.

Система автоматической парковки (парковочный автопилот)

Система автоматической парковки (интеллектуальная система помощи при парковке, парковочный автопилот) относится к активным парковочным системам, так как обеспечивает парковку автомобиля в автоматическом или автоматизированном режиме.

Такая система осуществляет не только осмотр пространства вокруг автомобиля, но и самостоятельно поворачивает рулевое колесо с электроусилителем рулевого управления при парковке автомобиля задним ходом. Водитель при этом управляет во время парковки педалями акселератора, сцепления или тормоза. При необходимости в любой момент времени водитель может взять на себя контроль рулевого управления и прервать процесс автоматической парковки.

Наряду с парковкой автомобиля задним ходом к правой стороне дороги, в системе предусмотрена возможность парковки и к левой стороне дороги, например для улиц с односторонним движением.

Различные системы автоматической парковки помогают при выполнении параллельной и перпендикулярной парковок. Более распространены системы с параллельной парковкой.

Известными интеллектуальными системами помощи при парковке являются:

  • Park Assist на автомобилях Volkswagen;
  • Park Assist Vision на автомобилях Volkswagen;
  • Intelligent Parking Assist System на автомобилях Toyota, Lexus;
  • Remote Park Assist System на автомобилях BMW;
  • Active Park Assist на автомобилях Mercedes-Benz, Ford;
  • Advanced Park Assist на автомобилях Opel.

Парковочный автопилот является примером взаимодействия различных систем автомобиля с использованием коммуникаций по шине CAN для выполнения комплексной функции, например активного руления при парковке. Наряду с парковочным автопилотом, задействованы следующие системы:

  • курсовой устойчивости;
  • управления двигателем и коробкой передач;
  • электромеханический усилитель рулевого управления;
  • тормозная система с ABS и ESP;
  • электронные составляющие приборной панели и рулевой колонки;
  • система распознавания прицепа.

Конструкция системы автоматической парковки включает ультразвуковые датчики, выключатель, электронный блок управления, а также исполнительные устройства перечисленных выше систем автомобиля.

Электронный блок управления принимает сигналы от ультразвуковых датчиков и преобразует их в управляющие воздействия на исполнительные устройства.

Парковка транспортного средства может осуществляться двумя способами: непосредственно водителем с помощью предлагаемых системой инструкций или автоматически без участия водителя.

Визуальные и тестовые инструкции водителю выводятся на информационный дисплей. Они касаются рекомендаций по повороту рулевого колеса на определенный угол и направлению движения. Такой способ автоматизированной парковки используется в системе Advanced Park Assist.

Процесс парковки задним ходом с использованием парковочного автопилота можно разделить на четыре этапа:

  1. активирование парковочного автопилота;
  2. поиск подходящего свободного места на стоянке;
  3. парковка с использованием функции руления;
  4. завершение процесса парковки.

Активирование парковочного автопилота. Парковочный автопилот имеет отдельные функции парковочного ассистента и самостоятельного поворота рулевого колеса при парковке. Включение и выключение этих функций осуществляется двумя разными кнопками. Сначала водитель должен решить, будет ли он самостоятельно парковать автомобиль, пользуясь при этом системой контроля дистанции при парковке, или это выполнит парковочный автопилот задним ходом, предоставив водителю управление только педалями акселератора, сцепления и тормоза. Водитель должен выбрать, будет он парковаться задним ходом к правой стороне дороги или же парковка будет произведена к левой стороне дороги (например, при движении по улице с односторонним движением). Возможно также самостоятельно припарковать автомобиль, а парковочный автопилот использовать лишь для поиска подходящего свободного места на парковке.

Поиск подходящего свободного места на стоянке. Измерение размеров подходящего свободного места на парковке осуществляется при помощи ультразвуковых датчиков, расположенных по обеим сторонам автомобиля. Для проведения измерения свободного места на парковке скорость автомобиля не должна превышать 30 км/ч. На скорости от 30 до 45 км/ч датчики парковочного автопилота отключаются. В этом случае система считает, что процесс поиска прерван и будет продолжен в другом месте. При скорости движения выше 45 км/ч парковочный автопилот отключается полностью, при необходимости его следует активировать заново. При скорости движения ниже 30 км/ч и расстоянии до припаркованных автомобилей от 0,5 до 1,5 м парковочный автопилот начинает поиск подходящего места для парковки на правой стороне дороги (рис. 4, а).

Процесс поиска подходящего свободного места на стоянке

Рис. 4. Процесс поиска подходящего свободного места на стоянке: а — поиск места для парковки; б — прерывание процесса поиска

Если в процессе поиска свободного места на парковке система регистрирует, что угол между осью автомобиля и бордюром или линией припаркованных автомобилей становится больше 20° (рис. 4, б), то парковочный автопилот воспринимает это не как парковку, а как другой маневр, например разворот, и прерывает процесс поиска.

Для определения величины угла прохождения парковочный автопилот может исследовать и сравнивать с осью автомобиля разные препятствия: линию, образованную припаркованными автомобилями; бордюр; стены домов или заборы. Для анализа используется лишь ближайшее к автомобилю препятствие. До тех пор пока не найдено подходящее свободное место на парковке, край дороги на экране дисплея автомобиля отображается в виде непрерывной последовательности заштрихованных прямоугольников (рис. 5, а).

Отображение свободного места при парковке

Рис. 5. Отображение свободного места при парковке: а — свободное место не найдено; б — свободное место имеется; в — начало парковки

Если свободное место подходит для парковки автомобиля, то оно отображается в виде свободного пространства между заштрихованными прямоугольниками (рис. 5, б). Одновременно система проверяет, находится ли автомобиль в правильном положении по отношению к свободному месту на парковке, достаточное ли расстояние автомобиль проехал вперед для того, чтобы въехать в свободное место, и параллельна ли ось автомобиля свободному месту на парковке или краю дороги.

Если достигнуто правильное положение, то появляется стрелка (рис. 5, в), показывающая, что парковочный автопилот готов к выполнению функции руления. Это произойдет только в том случае, если автомобиль не движется. Буква R на изображении автомобиля указывает, что водитель должен самостоятельно включить передачу заднего хода.

Минимальный размер места для парковки определяется на основании длины автомобиля и необходимого для маневрирования расстояния с учетом безопасного расстояния. Общая длина выбирается таким образом, чтобы автомобиль мог припарковаться в один прием. Это означает, что парковочный автопилот должен расположить автомобиль так, чтобы водителю осталось лишь немного подать автомобиль вперед для выравнивания автомобиля после процедуры парковки.

Парковка с использованием функции руления. Водитель запускает процесс автоматической парковки следующим образом: на стоящем автомобиле он включает передачу заднего хода, нажимает на педаль акселератора и отпускает педаль тормоза. При этом водитель не должен поворачивать рулевое колесо. Соответствующая индикация на дисплее комбинации приборов указывает лишь на то, что включен режим автоматического руления, и водитель должен следить за обстановкой вокруг автомобиля, чтобы в случае опасности прервать процесс парковки или завершить его вручную. Процесс парковки автомобиля задним ходом поделен блоком управления парковочного автопилота на пять этапов. Это необходимо потому, что система не имеет возможности непосредственного визуального контроля для реагирования на индивидуальное развитие процесса. Проще говоря, в «памяти» сохранен стандартизированный процесс парковки, который при необходимости воспроизводится в пять этапов. Таким образом, парковочный автопилот поэтапно следует заранее заданной траектории.

Сначала колёса приводятся в положение прямолинейного движения, и автомобиль немного проезжает назад, как только водитель нажимает на педаль акселератора и отпускает педаль тормоза (рис. 6).

Этап парковки 1

Рис. 6. Этап парковки 1: а — процесс регулирования; б — процесс парковки; 1 — датчик угла поворота колеса; 2 — блок управления парковочного автопилота; 3 — датчик момента поворота рулевого колеса; 4 — блок управления усилителя рулевого управления; 5 — электродвигатель электромеханического усилителя рулевого управления

Затем от блока управления парковочного автопилота 2 на блок управления усилителя рулевого управления 4 поступает сигнал о том, что колеса необходимо повернуть вправо. При этом автомобиль задним ходом въезжает в свободное место на парковке под углом к линии припаркованных автомобилей (рис. 7). Водитель должен следить за тем, чтобы скорость движения не превышала 7 км/ч. В противном случае система автоматически прерывает процесс парковки.

Этап парковки 2

Рис. 7. Этап парковки 2: а — процесс регулирования; б — процесс парковки (позиции соответствуют позициям рис. 6)

Используя данные о дистанции от ультразвуковых датчиков и сигналы, поступающие от датчика угла поворота рулевого колеса 1, парковочный автопилот контролирует положение автомобиля в свободном пространстве между припаркованными автомобилями и, руководствуясь записанными в память блока управления сегментами движения, определяет, с какого момента колёса необходимо вновь привести в положение прямолинейного движения, чтобы продолжить въезд на место для парковки (рис. 8).

Этап парковки 3

Рис. 8. Этап парковки 3: а — процесс регулирования; б — процесс парковки (позиции соответствуют позициям рис. 6)

По окончании третьего этапа движения колёса поворачиваются влево (рис. 9) для того, чтобы автомобиль мог въехать на парковочное место. Автомобиль заезжает в свободное пространство и встает параллельно к проезжей части. При уменьшении расстояния до объекта за автомобилем до минимального безопасного значения раздается звуковой сигнал, как и при работе парковочного ассистента.

Этап парковки 4

Рис. 9. Этап парковки 4: а — процесс регулирования; б — процесс парковки

Завершение процесса парковки. Если автомобиль припаркован не параллельно бордюру или стене, то парковочный автопилот распознает эту ситуацию (рис. 10). Теперь, когда автомобиль стоит, водитель должен выключить передачу заднего хода, подождать до тех пор, пока колеса установятся в положение прямо, и включить первую передачу. Теперь автомобиль должен проехать немного вперед до тех пор, пока индикатор на дисплее не укажет на завершение процесса парковки. Если парковочный автопилот считает, что процесс парковки завершен, то сообщение на дисплее «Функция руления активна! Следить за обстановкой!» меняется на «Автоматическая парковка завершена!». При этом отключается режим автоматического руления и в кнопке парковочного автопилота гаснет контрольная лампа.

Этап парковки 5

Рис. 10. Этап парковки 5: а — процесс регулирования; б — процесс парковки

В интеллектуальной системе помощи при парковке используются ультразвуковые датчики, аналогичные пассивной парковочной системе, но имеющие большую дальность действия (до 4,5 м). Количество датчиков в зависимости от разновидности системы различается. Например в системе Park Assist последнего поколения устанавливается 12 ультразвуковых датчиков: 4 впереди, 4 сзади и 4 по бокам автомобиля.

Включение системы осуществляется принудительно при необходимости осуществить парковку. Для этого на панели приборов (рулевом колесе) имеется специальный выключатель.

Просмотров: 122

extxe.com

что это и как работает система

Одним из наиболее сложных маневров автомобиля считается парковка. Неопытные водители опасаются поцарапать соседнее авто и выбирают просторные места на стоянках. Производители автомобилей предложили новый инструмент, облегчающий жизнь автолюбителям, систему автоматической парковки. Рассмотрим, что это и как работает.

Цель изобретения

Основная задача данной опции заключается в облегчении процесса парковки для водителя. Многие города переполнены транспортными средствами. В таких условиях доверить процесс лучше автоматизированной системе.

Основные преимущества:

  • безопасное выполнение маневра, даже в условиях недостаточного опыта водителя;
  • быстрый поиск подходящего парковочного места, оптимальный выбор делает интеллектуальная система автомобиля;
  • дистанционное управление процессом с помощью пульта;
  • быстрый запуск/остановка автопарковки.

Среди недостатков новой опции можно назвать высокую цену автомобилей, обладающих данным инструментом, а также дорогой ремонт и содержание вспомогательного оборудования (пульт, датчики).

Читайте также

Что такое ESP и в каких ситуациях нужно его включать
Electronic Stability Program – динамическая система стабилизации или курсовой устойчивости в автомобиле. Благодаря этому девайсу…



Принцип действия автопарковки

После включения опции блок управления начинает искать оптимальное место для стоянки:

  1. В начале автоматизированной парковки необходимо за 3-5 метров активировать систему и снизить скорость до 20-30 км/час.Знак автопарковки на панели приборов
  2. Поиск паркоместа. Ультразвуковые датчики работают в радиусе 4-5 метров. Автомобиль на небольшой скорости едет параллельно ряду. Обнаружив подходящее «окно», система сообщает водителю.
  3. Парковочный процесс. Разные производители снабжают автомобили автоматическими и полуавтоматическими автопарковщиками:
  • полуавтоматический режим включает в себя участие водителя, который использует педаль тормоза для регулирования скорости, рулевой механизм и курсовая устойчивость находится под контролем блока управления, водитель получает рекомендации остановить машину или переключить передачу через экран дисплея; об окончании маневра система сигнализирует звуковым рингтоном.Система автопарковки в авто
  • автоматический режим исключает действия водителя, после активации опции блок управления берет под контроль все узлы, необходимые для завершения парковки, водитель может находиться как в машине, так и за ее пределами.Схема парковки

Читайте также

Схема парковки

Подробная инструкция и секреты параллельной парковки на автодроме в 2019 году
Парковка в соответствии с установленными правилами ПДД – один из самых важных этапов сдачи практической части…



Возможные ошибки системы

Как любая автоматическая система управления, новая опция может допускать ошибки. Самые распространенные из них:

  • точность работы датчиков зависит от правильного положения соседних машин, ошибки возможны, если эти автомобили стоят не параллельно бордюру;
  • если соседняя машина с прицепом, то это может повлиять на точность работы автопарковщика;
  • большой клиренс приводит к ошибке системы;
  • велосипед, мотоцикл, а также другой объект с нестандартными габаритами может вызвать ошибку;
  • неблагоприятные погодные условия влияют на работу ультразвуковых датчиков.

Читайте также

Схема парковки

Верховный суд запретил парковать авто во дворах – что нужно знать, как реагировать
Вот уже не первый год владельцы транспортных средств сталкиваются с проблемой невозможности паркования автомобилей…



Автоматизированная парковка – еще один шаг к безопасному вождению автомобильным транспортом. Опция не только упростит сложный маневр для многих водителей, но поможет исключить аварийные ситуации на стоянках. Это практичный и полезный инструмент для автолюбителей.

Схема парковки

lada-xray2.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
