Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение.

Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный б

для чего нужен, принцип работы, где находится и что в него заливают

Конструкция любого автомобиля включает в себя множество разных элементов и механизмов. Но простейшим и надёжным узлом на любой марке машины можно считать бачок расширения охлаждающей жидкости. Однако его простота и долговечность — это не повод не контролировать состояние бачка, в ряде случаев водителям приходится проводить некоторые ремонтные работы, связанные с реставрацией или даже заменой этого изделия.

Что такое расширительный бачок в автомобиле

В системе подачи топлива есть один малозаметный и в то же время необходимый элемент, который называется расширительным бачком. Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.

Тосол (или антифриз) — это жидкость, изготовленная на основе раствора пропилена или этиленгликоля, поэтому она имеет повышенный процент расширения при нагревании

. Именно такой состав жидкостей позволяет качественно охлаждать двигатель, поэтому в систему охлаждения и заливается тосол или антифриз. То есть если эту жидкость залить по максимуму, то при нагревании она начнёт расширяться и выдавливаться из клапанов или стыков шлангов. После остывания мотора тосол снова примет свой обычный объём. Чтобы исключить возможные вытекания охлаждающей жидкости и был установлен расширительный бачок.

В зависимости от модели машины бачок может иметь разные формы и объёмы

Где находится бачок расширения в автомобиле

На всех моделях транспортных средств бачок расширения устанавливается в подкапотном пространстве. Однако в зависимости от конструктивных особенностей той или иной машины, бачок может крепиться к разным частям кузова.

Чаще всего расширительный бачок устанавливается в непосредственной близости от радиатора, так как именно радиатор отвечает за охлаждение жидкостей во время движения.

Бачок с охлаждающей жидкостью устанавливается рядом с радиатором для удобства работы системы

Конструктивные особенности

Расширительные бачки на все модели автомобилей изготавливаются из прочных полупрозрачных пластиковых сплавов. На боковой части изделия обязательно должна присутствовать шкала деления, которая позволит отслеживать объём жидкости в системе.

С точки зрения строения расширительный бачок — это самый простой элемент любого автомобиля. Он представляет собой пластиковую ёмкость со специальным датчиком. Бачок закрывается плотной крышкой с резьбой, которая обеспечивает полную герметичность системы охлаждения.

Расширительный бачок состоит из двух элементов — самого корпуса и крышки

Принцип работы

В результате работы двигателя охлаждающая жидкость начинает нагреваться. Соответственно, тосол (антифриз) расширяется, а давление в системе начинает расти. В тот момент, когда показатель этого давления превышает 120 кПа, открывается выпускной клапан на бачке. Если же давление уменьшается и становится ниже отметки 83 кПа, то клапан закрывается. Таким образом, излишки охлаждающей жидкости всегда могут поступить в бачок расширения, что исключает повреждения шлангов, патрубков и даже самого радиатора.

Когда двигатель заканчивает свою работу, давление охлаждающей жидкости в системе постепенно падает. При прохождении отметки в 3 кПа уже открывается клапан на впуск на бачке, благодаря чему в него поступает воздух. Свежий воздух быстро нормализует давление, количество жидкости в бачке сокращается.

В полости бачка в процессе движения постоянно находится разное количество охлаждающей жидкости

Ремонт расширительного бачка

Стоит помнить о том, что конструкция бачка расширения — простейшая, поэтому водителям даже в голову не приходит, что именно в нём может выйти из строя. Однако в силу того, что это ёмкость с резиновой крышкой, именно прокладка часто вызывает проблемные ситуации на дорогах. Ведь потеря герметичности для системы охлаждения неприемлема.

Нередки случаи подтекания бачка на входах и выходах шлангов. Единственный вариант — заменить шланги и зафиксировать их новыми хомутами. Изредка из-за ДТП или иных механических воздействий может быть повреждён сам пластиковый корпус бачка.

Заклинивание крышки-клапана

Не стоит забывать, что крышка не просто выполняет роль заглушки, она ещё служит клапаном, который выпускает избыточное давление в системе охлаждения двигателя. Если при езде из-под крышки начинает раздаваться шипение, значит, износилась резиновая прокладка — крышку необходимо срочно заменить.

Крышки стоят недорого, благодаря чему всегда можно купить изделия на запас

В том случае, если крышка зашипела в дороге и нет возможности купить новую, можно провести ремонт изделия своими руками:

  1. Дождаться, когда мотор остынет, и спадёт давление в системе охлаждения.

  2. Выкрутить крышку.

  3. Разобрать крышку на части (вытащить резинку и пружинку клапана) — эти процедуры можно выполнить как руками, так и отвёрткой с тонким плоским лезвием.

  4. Отпилить часть пружинки на несколько витков и снова собрать крышку.

  5. Даже если резиновый уплотнитель сильно стёрся, этих мер должно хватить на какое-то время, чтобы создать герметичность в системе.

Разрыв корпуса бака — что делать

Также (достаточно редко) может произойти разрыв самого корпуса бачка. Однако в этих случаях ремонту изделие не подлежит — проще купить новый бачок и поставить на место старого. Однако некоторые автолюбители пытаются склеить трещинки на корпусе, в этом вопросе главное — правильно подобрать материал.

Важно выбрать качественный клей, который выдерживает высокие и низкие температуры

Нарушение герметичности соединения бачка с патрубками

Эта проблема обычно связывается с неправильным подбром диаметра патрубков на ввод и отвод тосола. Если шланги больше штуцеров бачка, рекомендуется обработать места стыков автомобильным герметиком. Только перед обработкой нужно будет слить охлаждающую жидкость из бачка и отсоединить сам шланг:

  1. Слой герметика нанести сначала на внутреннюю часть патрубка, потом на внешнюю.

  2. Подождать 5 минут, пока герметик высохнет.

  3. Патрубок надеть на штуцер бачка и затянуть новым хомутом.

  4. Только спустя сутки можно заливать охлаждающую жидкость, так как герметик должен просохнуть максимально качественно.

Патрубок должен подходить по размеру к штуцеру, в случае несовпадений поможет герметик

Замена бачка расширения своими руками

Поменять расширительный бачок на любом автомобиле сможет каждый. Процедура выполнения работы примерно одинакова для всех марок и моделей:

  1. Слить жидкость из бачка и патрубков.

  2. Под место слива нужно заранее подставить ёмкость, чтобы тосол или антифриз не попали на пол или землю. Не забывайте о том, что в составе этой жидкости есть метиловый спирт, поэтому место слива можно считать пожароопасным.

  3. Отсоединить крепления от бачка (обычно они выполнены в виде стяжек или хомутов).

  4. Снять с бачка патрубки.

  5. Установить новый расширительный бачок, подсоеднить к нему подводящие шланги, зафиксировать их новыми хомутами для надёжности.

  6. Залить новый тосол/антифриз.

  7. Завести мотор.

  8. Убедиться, что на стыках бачка и патрубков нет течи, а также в том, что было залито то же количество жидкости, которое было слито.

Видео: процесс замены бачка на автомобилях ВАЗ

Таким образом, любые проблемы с расширительным бачком водитель может решить самостоятельно. Это изделие стоит совсем не дорого, поэтому в большинстве случаев автолюбители предпочитают покупать новые бачки, нежели ремонтировать старые.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

Для чего нужен расширительный бачок в автомобиле?

Расширительный бачок В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

Расширительный бачок

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

Расширительный бачок По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

Корпус

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Крышка расширительного бачка Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Крышка расширительного бачка Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

Течь расширительного бачка

Течь расширительного бачка Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Расширительный бачок системы охлаждения двигателя

Как  известно, во время работы ДВС выделяет большое количество тепла. При этом важно удерживать температуру агрегата в заданных пределах для максимально эффективного сгорания топлива, снижения уровня токсичности выхлопа, увеличения ресурса и т.д.

Другими словами, нельзя как сильно охлаждать мотор, так и допускать его перегрев.  Для поддержания необходимой рабочей температуры в устройстве современных двигателей используется комбинированная система, которая объединяет в себе жидкостное и воздушное охлаждение.

В устройстве жидкостной системы охлаждения важным элементом является расширительный бачок. Далее мы поговорим о том, для чего нужен расширительный бачок системы охлаждения двигателя, каково его основное предназначение, а также  какие неисправности расширительного бачка системы охлаждения двигателя встречаются чаще всего.

Читайте в этой статье

Для чего предназначен и где находится расширительный бачок системы охлаждения двигателя

Итак, достаточно открыть капот, чтобы обнаружить указанный бачок. Как правило, данный элемент всегда на виду, чтобы водитель мог с легкостью контролировать уровень ОЖ, а также доливать тосол или антифриз при необходимости. На разных автомобилях бачок может быть установлен слева или справа от силового агрегата, ближе к моторному щиту или дальше от него.

Главной функцией бачка является компенсация изменяющегося объема ОЖ. Такой эффект возникает в результате изменения температуры жидкости. Устройство системы охлаждения может отличаться, в одних случаях бачок является простой емкостью для избытков жидкости, тогда как в других это целое устройство, способное регулировать давление в системе.

Расширительный бачок необходим жидкостной системе на современных ДВС. Дело в том, что ОЖ (тосол, антифриз) являются водным раствором на основе этилен или пропиленгликоля. Такая жидкость отличается более высоким коэффициентом теплового расширения по сравнению с водой.

Если просто, залив такую жидкость в радиатор, после нагрева ДВС и его выхода на рабочие температуры, жидкость также нагреется и произойдет ее расширение. Получается, фактически образуются излишки, происходит рост давления и т.д.

Если же заглушить мотор, после остывания ОЖ снова происходит уменьшение объема жидкости, а в системе создается разрежение. Это приводит к тому, что через клапан в крышке радиатора засасывается наружный воздух. Вполне очевидно, что в этом случае будут создаваться воздушные пробки, которые становятся причиной нарушения теплообмена, перегревов двигателя, некорректной работы системы охлаждения и т.п.

Для того чтобы этого не происходило, устанавливается отдельная емкость (бачок системы охлаждения), куда попадают излишки горячей ОЖ из радиатора. Также наличие жидкости в бачке позволяет избежать создания разрежения и образования воздушных пробок, так как при уменьшении объема в результате остывания жидкость из бачка заполняет собой пустоты.

Сегодня конструкторы пошли еще дальше, перенеся перепускной клапан, который раньше был в крышке радиатора,  на крышку расширительного бачка. Получается, сброс давления и излишков антифриза при закипании происходит через крышку бачка. Другими словами, бачок взял на себя функцию верхней части радиатора и перестал быть простым резервуаром.

Как уже было сказано выше, бачок может быть установлен в разных местах в подкапотном пространстве, однако место его установки должно быть реализовано так, чтобы добиться эффекта сообщающихся сосудов. Емкость и радиатор соединяются при помощи патрубков.

Такое решение позволяет реализовать доступ для излишков горячего антифриза в расширительный бачок. При остывании ОЖ также получается добиться компенсации недостающего объема в системе путем поступления жидкости из бачка. Такая схема исключает попадание воздуха в радиатор и образование воздушных пробок в системе.

Устройство расширительного бачка

Конструктивно данная емкость очень простая. Материалом изготовления выступает полупрозрачный пластик. Также в бачок может быть дополнительно встроен датчик, который сигнализирует водителю о критическом снижении уровня ОЖ.

Сверху бачок закрыт крышкой, в которую установлен клапан для регулировки давления. Если давление в системе растет, тогда происходит срабатывание клапана.

Также на стенке бачка имеется указатель уровня в виде отметок «минимум» и «максимум», позволяя контролировать уровень жидкости. Важно понимать, что на холодном моторе уровень не должен опускаться ниже минимального. Также не допускается превышение максимального уровня.

Что касается крышки бачка с клапаном, она на холодном ДВС герметично закрывает емкость. Однако когда двигатель выходит на рабочую температуру и происходит нагрев ОЖ, в системе охлаждения и в бачке давление закономерно повышается.

Если рост давления дошел до отметки, в среднем, 120 кПа, происходит открытие клапана. Когда давление снижается до средней отметки около 83.4 кПа, клапан закрывается. Такая работа клапана необходима для того, чтобы избежать разрыва патрубков, повреждений радиатора и т.д.

Параллельно с этим после остывания мотора давление в системе начинает падать, объем ОЖ уменьшается и создается разрежение. При падении давления, в среднем, ниже отметки в 3 кПа, происходит открытие впускного клапана расширительного бачка для забора воздуха. В результате разница давлений нивелируется, а недостающий объем жидкости компенсируется из бачка.

Распространенные неисправности

Как правило, большинство проблем не связаны с самой емкостью. Не так часто отмечаются случаи, когда  сам бачок трескается и начинает течь без явных причин. Однако даже с учетом простой конструкции проблемной частью вполне может оказаться именно крышка расширительного бачка системы охлаждения двигателя.

Выйти из строя может клапан, встроенный в крышку. Также недостаточное уплотнение может возникать по причине деформации резинового кольца. В результате подобных неисправностей крышка может начать пропускать антифриз, система завоздушивается и т.д.

Если клапан в крышке начинает работать некорректно, тогда  в подобном случае неизбежны отклонения в работе системы охлаждения ДВС. Кроме образования воздушных пробок, такая ситуация в ряде случаев приводит к критическому росту давления и разрыву расширительного бачка. В подобной ситуации бачок нужно менять на новый. Не рекомендуется предпринимать попытки восстановить поврежденную емкость путем запаивания трещин.

Если говорить о крышке, ее повреждения и дефекты, а также нарушения в работе клапанов по  причине засорения или выработки являются поводом для замены крышки. В отдельных случаях крышку чистят, пытаясь восстановить функциональность, однако такой метод срабатывает не всегда. С учетом невысокой стоимости элемент лучше сразу заменить.

Что в итоге

Как видно, в устройстве современного автомобиля к системе охлаждения двигателя и ее корректной работе выдвигаются повышенные требования. По этой причине для эффективного функционирования в конструкции дополнительно используется специальный бачок.

Еще нужно знать о том, если в схеме задействован указанный расширительный бачок системы охлаждения двигателя, что заливать в систему крайне желательно только антифриз или тосол, а не воду. Что касается поломок, если в системе охлаждения растет давление или образуются воздушные пробки, необходимо отдельное внимание уделить крышке расширительного бачка.

Нарушение работы клапанов в крышке часто приводит к тому, что повреждаются патрубки, быстрее выходит из строя термостат, страдает насос системы охлаждения (помпа), двигатель может перегреваться и т.д.

Читайте также

Расширительный бачок системы охлаждения двигателя: в чем его миссия?

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °CРабочаяКратковременно
80 — 100120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении)воды100
тосола105 — 110
антифриза120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

  • течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
  • не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

  • из-за уменьшившегося объема жидкости вследствие утечек;
  • не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

  • течет расширительный бак;
  • неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

  1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
  2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
  3. Долейте жидкость, не доходя до риски max.
  4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
  5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Расширительный бачок системы жидкостного охлаждения

Применение расширительного бачка в системе жидкостного охлаждения связано с физическими свойствами жидкости

Двигатель

Расширительный бачок —  необходимый элемент системы жидкостного охлаждения. Он служит для компенсации изменения объема, характерного для любой жидкости при изменении температуры. В зависимости от конструкции системы может быть как простым резервуаром для излишков жидкости, так и элементом, регулирующим давление в системе охлаждения.

Для чего нужен расширительный бачок

Коэффициент теплового расширения подобных жидкостей, основой которых является водный раствор пропиленгликоля или этиленгликоля, гораздо выше, чем у воды. Если антифриз или тосол залить в холодный радиатор «под горлышко», то при включении двигателя и термическом расширении охлаждающей жидкости, появляются ее излишки. Жидкость через предохранительный клапан выдавливается из радиатора наружу и попадает в примитивный расширительный бачок, служащий резервуаром для излишков антифриза.

Пропиленгликоль, составляющий основу антифриза и тосола — основной элемент жидкости для электронных сигарет.

При выключении и остывании двигателя объем жидкости в радиаторе уменьшается и в системе охлаждения возникает разрежение. Срабатывает клапан крышки радиатора и в него засасывается воздух. Появляется опасность возникновения воздушных пробок в «рубашках охлаждения». Это может привести к нарушению процесса теплообмена и перегреву мотора.Поэтому возникла потребность в дополнительном резервуаре для жидкости, которая поступала бы в радиатор вместо воздуха. Таким резервуаром и стал расширительный бачок.

Существуют системы, в которых перепускной клапан, позволяющий выпускать излишки пара и даже чрезмерно раскаленной охлаждающей жидкости, расположен не в крышке радиатора, а в пробке расширительного бачка. В таком случае расширительный бачок как бы выполняет функцию верхней части радиатора и включен в систему охлаждения на правах важного элемента.

Расположение и устройство расширительного бачка

Изготавливаются расширительные бачки преимущественно из прозрачной пластмассы. На боковую стенку при изготовлении наносят специальную шаклу, позволяющуюю следить за уровнем охлаждающей жидкости в системе. Нижняя метка на боковой поверхности указывает минимально допустимый уровень жидкости. Максимальный уровень охлаждающей жидкости в бачке при холодном двигателе должен находиться на 25-30 мм выше верхней метки, нанесенной на боковую сторону расширительного бачка.

При расчете систем охлаждения принято оставлять на температурное расширение примерно 1/20 общего объема жидкости. Именно столько антифриза может поместиться между отметками Min и Max

Располагается расширительный бачок рядом с радиатором и крепится непосредственно к кузову автомобиля. Середина бачка и верхний край радиатора располагаются на одном уровне — по принципу сообщающихся сосудов. При помощи шланга, находящегося в нижней части расширительного бачка, он подсоединяется к заливной горловине радиатора.

Такая конструкция позволяет излишкам разогретой охлаждающей жидкости попадать в бачок. А при остывании двигателя — компенсировать объем жидкости в системе из его содержимого. При этом процессе исключается попадание в радиатор воздуха.

Характерные неисправности расширительного бачка

Самыми распространенными поломками справедливо считают подтекание или разрыв расширительного бачка. Подтекание может быть следствием нарушения целостности его корпуса или дефекта соединительного шланга. Результатом разрыва расширительного бачка может стать катастрофическое падение объема охлаждающей жидкости. Это может привести к перегреву двигателя. Если это произошло, необходимо срочно остановиться и, заменив поврежденный элемент, пополнить объем жидкости. При этом следует помнить, что доливать холодную жидкость в систему охлаждения категорически запрещено, так как это может привести к образованию трещин в головке блока или в самом блоке цилиндров.

Расширительный бачок — все о нем

Бачок охлаждающей жидкости можно найти в любом автомобиле. Эта небольшая емкость автомобиля предназначена для отвода тепла, выделяющегося в процессе работы машины, от двигателя. Как и многие другие запчасти машины, бачок может повредиться, и требовать ремонта или замены.

Как выглядит?

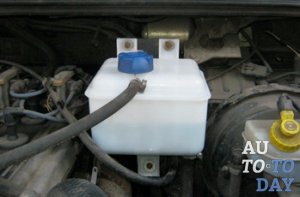

Типичный вариант этой детали – емкость из технического пластика, в которую встроен контур шлангов и специальный, поплавковый датчик. Обязательным условием является замкнутый тип контура. Внутрь бака заливается антифриз.

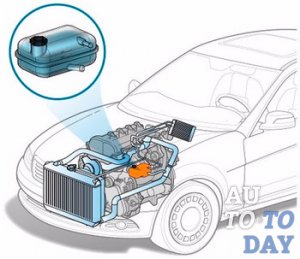

В большинстве отечественных моделей, расширительный бачок располагается под капотом, со стороны водителя (в иномарках наоборот), к тому же, зажат металлическими деталями. Это неудобно, т.к. в зимнее время может спровоцировать трещину в бачке, а в летнее – неправильное срабатывание крышки.

Какие неисправности бывают?

В первую очередь, это неисправность крышки. В идеале, она должна убирать излишнее давление, когда температура двигателя превышает норму. Но, если крышку заклинило, бак с ОЖ может даже взорваться. Что делать, если такая неприятная ситуация произошла с вами.

  • Остановитесь, но не выключайте двигатель.
  • Дождитесь охлаждения радиатора.
  • Произведите осмотр и ремонт элементов.

В разряд самых частых поломок можно отнести разрыв расширительного бака или его подтекание. Разрыв мог быть спровоцирован из-за внезапного падения объема ОЖ, что приводит к перегреву двигателя. Такую неисправность можно исправить, достаточно долить жидкость в бак. Помните, что холодную жидкость в систему доливать нельзя!

Подтекание – это дефект корпуса или соединительного шланга. Решается только заменой дефектной детали.

Поскольку система охлаждения включает в себя не только бак, но еще и радиатор с вентилятором, важно поддерживать все компоненты в исправном и рабочем состоянии. Чаще проводите осмотр в летнее время, когда температура повышена. Обращайте внимание на уровень жидкости! Если её количество уменьшается непонятным образом, проверяйте герметичность охлаждающей системы. Помните, что вовремя проведенный осмотр, позволит вам избежать преждевременной замены неисправных элементов.

Ремонтировать или заменять?

 Если в баке не герметично закрывается крышка или неисправен поплавок уровня жидкости – смело приступайте к ремонту. Иначе потребуется устанавливать новый бачок.

Приобретайте для установки только оригинальные детали и расходный материал. Они служат дольше, да и легче обслуживаются.

Этапы замены, что для этого потребуется.

Для того, чтобы заменить расширительный бачок ОЖ, понадобится привычный набор инструментов. Это:

  • плоскогубцы;
  • отвертки;
  • напильник;
  • ключи различного размера;

Помимо этого, вам нужна будет наждачная бумага, для полировки отверстий бачка. Жесткость не особо важна, но учтите, что очень мелкой бумагой вы будете орудовать дольше, а очень крупной рискуете повредить бак.

Важно помнить, что крепление бачка должно производиться только согласно инструкции!

Если автомобиль недавно был на ходу, дождитесь его остывания. Освободите радиатор от крышки, чтобы упало давление в системе. Пока автомобиль остывает, можно заняться обработкой нового бачка.

Возьмите напильник, подойдет и крупнозернистая наждачная бумага. Обработайте бак, сняв с него заусенцы. Вам необходимо добиться абсолютно гладкой, ровной поверхности.

Возвращаясь к старому баку внутри автомобиля: вам необходимо его снять. Для этого необходимо подобрать ключ подходящего размера. Снимите две гайки. Слейте ОЖ из бака. Следующий этап – снятие неисправного бака и замена его новым. Открутите шланг для вывода испаряющейся жидкости и закрепите его на новом баке. Проверьте патрубки на целостность, подсоедините их к установленному баку.

Осторожно закрутите механизм. Помните, что хомуты лучше затягивать вблизи широкого конца патрубка.

Если есть необходимость, добавьте антифриз. Установив бачок, попробуйте завести автомобиль, дождитесь нагрева до необходимой температуры и на радиаторе заработает вентилятор. Крышка бачка в этом случае производит регулировку давления.

Если система работает исправно, но датчик на приборной панели показывает низкий уровень, причина поломки в электронном датчике. Его нужно купить отдельно. Для того, чтобы заменить датчик отсоедините с крышки фишку, выкрутите датчик, вставьте новый, закрутите фишку и поставьте крышку обратно.

Похожие материалы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
