РазноеЭлектромагнитный клапан карбюратора – Эпхх ваз 2109 карбюратор. проверка блока управления электромагнитным клапаном карбюратора ЭПХХ автомобили ваз 2108, ваз 2109, ваз 21099

Электромагнитный клапан карбюратора – Эпхх ваз 2109 карбюратор. проверка блока управления электромагнитным клапаном карбюратора ЭПХХ автомобили ваз 2108, ваз 2109, ваз 21099

Содержание

принцип работы, проверка, установка на ваз 2107

Электромагнитный клапан карбюратора, также именуемый регулятором холостого хода, это составная деталь карбюратора, призванная экономить расход топлива в карбюраторных двигателях внутреннего сгорания. Неисправность электромагнитного клапана и его неправильная работа может приводить к повышенному расходу топлива и к тому, что мотор автомобиля глохнет на холостых оборотах.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

  • на первом такте клапан открывается, в результате чего воздух попадает в камеру и смешивается с топливом;
  • на втором этапе перекрывается воздушный канал и открывается топливный, в результате чего топливно-воздушная смесь попадает в двигатель.

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

Электромагнитный клапан

Признаки неисправности электромагнитного клапана карбюратора

Определить неисправность электромагнитного клапана карбюратора можно по нескольким характерным признакам:

  • мотор регулярно глохнет на холостых оборотах;
  • двигатель глохнет при движении накатом;
  • происходит детонация топлива после отключения зажигания.

Определить нестабильность работы электромагнитного клапана также можно по падению оборотов двигателя при включении дополнительной нагрузки (автомагнитолы, фар и т. д.). Таким образом, главным признаком неисправности клапана является нестабильная работа двигателя в холостом режиме.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

  • при работе двигателя на холостом ходу;
  • при торможении двигателем;
  • после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Проверка клапана карбюратора

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Установка электромагнитного клапана

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

  • ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
  • если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
  • как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются. Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

voditelauto.ru

Электромагнитный клапан карбюратора — что это такое?

Электромагнитный клапан карбюратора Карбюраторные двигатели являются разновидностью двигателей внутреннего сгорания. Данные двигатели имеют внешнее смесеобразование и автономное зажигание. В самом двигателе такого типа в его цилиндры будет направляться уже готовая топливовоздушная смесь, которая приготавливается в устройстве карбюратора, из-за чего, собственно говоря, такой двигатель и получил одноименное название. Помимо этого такой процесс заготовки может происходить посредством впрыска топлива, в газо-воздушном смесителе и т.д.

В независимости от способа образования смеси, а также, количества тактов, на которые разбит рабочий цикл, карбюраторный двигатель имеет один единственный принцип работы. Непосредственно горючая смесь, которая сжимается в камере сгорания, поджигается системой зажигания в определенный момент, зачастую посредством электроискровой системы. Кроме того может быть использовано зажигание от калильной трубки, которые в современном встречаются в малогабаритных двигателя внутреннего сгорания. В настоящее время также используется, правда на уровне еще экспериментальном, плазменное и лазерное зажигание.

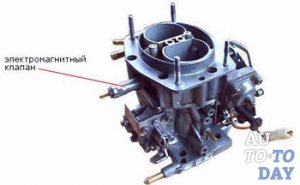

Расположение электромагнитного клапана

Все карбюраторные двигатели будут иметь на порядок большую расходность топлива, чем двигатель инжектор. Для уменьшение данного параметра существует множество конструкторских решений, одним из которых и является электромагнитный клапан карбюратора. Множество автолюбителей не видят пользы в данном устройстве и считают, что оно не нужно, хотя на самом деле, в городских условиях расход топлива у «семерки» можно снизить на 5, а то и 7%. В условиях вечного подорожания бензина данный позитив может существенно поднять настроение автолюбителю. Устройство электромагнитного клапана являет собою электромеханическое устройство, которое предназначается для регулировки потоков всех газов и жидкостей. Состоит данный элемент из соленоида с сердечником, корпуса, поршня и регулирующего потока.

Электрическое напряжение подается непосредственно на электромагнитную катушку клапана, вследствие чего начинает втягиваться в соленоид магнитный сердечник. Данная процедура приведет к закрытию либо открытию клапана системы. Сам сердечник перемещается внутри трубки катушки соленоида, что нужно для увеличения герметической составной электромагнитного клапана. Данное устройство является схожим с обычным запорным клапаном. Все отличие лишь в том, что в таком устройстве закрытие и открытие клапана не использует никаких механических усилий, так как происходит посредством электромагнитной катушки с помощью подачи электрического напряжения на нее.

1. За счет чего происходит перерасход бензина?

Электромагнитные клапаны В те периоды, когда транспортное средство эксплуатируется на холостом ходу, карбюратор не будет подавать топливовоздушные элементы непосредственно в двигатель внутреннего сгорания, так как это заложено у самом устройстве механизма подачи. Тем не менее, для избегания глушения мотора нужно потреблять определенное количество бензина и воздухе, именно для сгорания этой смеси.

Попадание воздуха в устройство карбюратора происходит посредством клапана холостого хода, вследствие чего данный элемент смешивается с бензином и направляется напрямую в двигатель внутреннего сгорания. С системе такого рода будет происходить непрерывная подача топлива. А необходимость в самом топливе является одинаковый всегда, так как эксплуатация транспортного средства может производится в разного рода условиях.

Так, например, в моменты торможения двигателем снижается потребление топлива и поднимается, а из-за того, что сама подача бензина ничем не регулируется, будет происходить его перерасход. То самое можно сказать и о том, когда автомобиль летит накатом с горки. Для того, чтобы произвести экономию топлива и существует подобное устройство – электромагнитный бензиновый клапан.

2. Что делает электромагнитный клапан карбюратора?

Клапан карбюратора Устройство электромагнитного клапана устанавливается для того, чтобы снизить расход топлива транспортного средства. Делается это посредством того, что данное устройство может регулировать его подачу. Зависит все от потребности, так как клапан может перекрывать канал, через который происходит подача топливовоздушной смеси и воздуха, которые находятся в карбюраторе. Помимо этого, данное устройство способствует тому, что двигатель будет сжигать именно столько топлива, сколько требуется, а поршни и камера сгорания не будут превышать норму в давлении воспламенившихся газов. Именно это может послужить снижению износа всех деталей двигателя внутреннего сгорания. Кроме того, данное устройство послужит снижению уровня выброса выхлопных газов в атмосферу.

3. Как устроен электромагнитный клапан ваз 2107?

Элементарный клапан в «семерке» устанавливается в устройстве карбюратора. Режим работы данной системы управляется посредством особого экономайзера принудительного холостого хода. Перекрытию воздушного канала, в таком устройстве, способствует верхняя рабочая клапанная часть. Вследствие открытия сам воздух будет направлен непосредственно в камеру, где происходит смешивание с бензином. При всем этом будет перекрываться иной канал, посредством нижней рабочей части клапана, который ведет из камеры, при этом, не позволяя поступать в двигатель вышедшей смеси.

Карбюратор Во втором такте работы двигателя будет наблюдаться перекрытие воздушного канала, вследствие чего и открытие нижнего, который способствует попаданию топливовоздушной смеси напрямую в двигатель внутреннего сгорания. На первый взгляд может показаться, что система является достаточно простой, вследствие чего нет особой необходимости в ее наличии. Тем не менее, существует один маленький нюанс. Как процесс открытия, так и процесс закрытия клапанов будет происходить с единой частотой, а уже то, насколько они открываются, будет регулировать экономайзер принудительного холостого хода. Именно посредством данного просвета будет регулироваться уровень подачи топлива непосредственно в двигатель внутреннего сгорания.

Сам ход клапана будет обеспечивать себя электропитанием, которое имеет напряжение в 12В. Если же питание будет выше, чем указанное, то откроется воздушный клапан, который будет перекрывать канал для топливовоздушной смеси. Если же питание, которое подается через экономайзер принудительного холостого хода не будет поступать, то клапан будет закрываться посредством установленной пружины в нижней части устройства. Следовательно, когда зажигание автомобиля неактивно, не будет производится подача топлива. Автолюбителям рекомендуется не убирать устройство электромагнитного клапана.

Многие автовладельцы, которые имеют достаточно большой стаж, не знают цель установки электромагнитного клапана в карбюраторе. При выходе из строя данного устройства они могут сделать ошибку: вместо покупки нового устройства, они блокируют его работу. Это происходит посредством выламывания запорного механизма, оставляя его в положении открытом. В результате можно получить огромный перерасход топлива.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Клапаны карбюратора: виды и назначения

Карбюратор с клапанами

Электромагнитный клапан и игольчатый клапан карбюратора – это два устройства, позволяющих уменьшить расход бензина вашего автомобиля.

Карбюраторы всех типов и марок оснащаются данными устройствами, независимо от их мощности. Отличается только лепестковый клапан, устанавливающийся на двухтактные двигатели.

Клапаны карбюратора имеют свои основные отличия и принципы действия, но назначение всех типов одинаково – снизить расход бензина и сделать работу двигателя более стабильной и ровной.

Виды клапанов карбюратора

Современные карбюраторы оснащаются тремя основными конструкциями клапанов:

  1. Наиболее известный и необходимый в каждом устройстве двигателя – электромагнитный клапан карбюратора;
  2. Игольчатый клапан карбюратора и его поплавковой камеры;
  3. Лепестковый клапан, устанавливаемый на всех двухтактных бензиновых механизмах.

Разберем каждое из перечисленных устройств подробнее.

Электромагнитный клапан

Электромагнитный клапан карбюратора

Карбюратор двигателя, работающего на холостых оборотах, прекращает подачу горючей смеси в камеры сгорания, но для работы необходима подача, пускай, и малого количества топлива и кислорода для горения. Воздух, попадая в клапан холостого хода карбюратора, смешивается с топливом, проходит в камеры сгорания. Эта система предусматривает подачу бензина беспрерывно, но питание для разных оборотов требует различного уровня топлива. При работе двигателя может происходить заливание свечей бензином, влияет на это — движении с горы или торможение двигателем. Для устранения таких ситуаций и экономии топлива предусмотрена система электромагнитного клапана карбюратора.

Как работает клапан

Зная принцип работы, можно вовремя определить и устранить неисправность топливной системы двигателя.

Схема экономайзера карбюратора снабжена входящей и выходящей цепью. При этом в схеме входящей цепи предусмотрена установка концевого выключателя и провода, идущего на коммутатор. Концевик на дроссельной заслонке передает информацию о степени нажатия педали газа. Замыкание на массу происходит при отжатой педали газа. При нажатии не нее, происходит отключение контакта.

Провод, идущий от концевика и соединяющий экономайзер, передает информацию о количестве импульсов на катушку зажигания. Это позволяет системе узнать количество оборотов на данную минуту. При этом в выходящей цепи холостого хода карбюратор оснащен электромагнитным клапаном. С помощью экономайзера есть возможность произвести включение и выключение устройства.

При наборе оборотов устройство перекрывает подачу бензина, закрывая топливный жиклер холостого хода. Этим достигается экономия топлива.  На невыжатой педали газа и при оборотах меньше 2000 на тахометре концевик, замыкаясь на провод массы, производит открытие электромагнита холостого хода. Двигатель начинает набирать обороты, происходит размыкание цепи, но закрытие происходит только при оборотах свыше 2000.

И в тоже время, открытие устройства не произойдет, пока двигатель не станет работать с числом вращения менее 1800 об/мин. При движении машины накатом на передаче система не включится — и в случае понижения количества оборотов, и в случае повышения их. Экономайзер среагирует только за положением заслонки.

Преимущества применения

Электромагнитное устройство, выполняя свою работу, позволяет добиться следующих положительных результатов.

Регулируя подачу бензина на работающем двигателе, с помощью электромагнитного клапана холостого хода карбюратор понижает расход смеси, закрывает главный топливный жиклер. Перекрывая подачу, через каналы устройства воздуха и смеси производится дозировка, необходимая для бесперебойной работы мотора. Двигатель, работая в таком оптимальном режиме, без сильных перегрузок не изнашивается, увеличивается срок капитального ремонта агрегата. Оптимальный цикл работы двигателя понижает уровень выброса угарного газа в атмосферу.

Игольчатый клапан

Игольчатый клапан

Для ровной работы любого двигателя внутреннего сгорания важно поступление в камеру сгорания качественной, насыщенной воздухом смеси. Воздушный поток и его объем зависят от объемов цилиндров двигателя, а игла карбюратора регулирует подачу бензина для смеси. Перед попаданием в камеру диффузора и перемешиванием с кислородом топливо поступает в камеру с поплавком. Поплавок регулирует подачу топлива в камеру, поднимаясь при заполнении и приводя в действие иглу клапана, перекрывающего подачу бензина.

Уровень при работе падает, поплавок, опускаясь, отжимает иглу от входного отверстия. Топливо опять поступает в поплавковую камеру. При нормальном состоянии иглы и седла корпуса, закрывание производится надежно, но при долгой работе узел может выйти из строя. Все неисправности игольчатого клапана подразделяют на 2 вида:

  • ненадежное перекрывание канала;
  • игла из-за повреждения может не выходить из седла.

При первой неисправности — игла не полностью закрывает отверстие, бензин просачивается в камеру диффузора. Двигатель продолжает работать без перебоев. Определить проблему можно только по повышенному потреблению бензина. При втором виде поломки — двигатель начинает работать неровно и завести машину не получится, поэтому эту поломку достаточно легко обнаружить.

Снимаем воздушный фильтр, производим осмотр диффузора. Двигатель при этом работает на холостых оборотах. Если появляются потеки и проступает бензин на стенках карбюратора,  запорный клапан неисправен и требуется ремонт. Для надежной работы необходимо заливать только качественный бензин, при попадании абразива под иглу может произойти поломка устройства.

Лепестковый клапан

Лепестковый клапан

Обратный клапан, устанавливающийся на бензиновых механизмах двухтактного типа. Лепестковый клапан пропускает через себя газ или жидкость, но только в одну сторону, блокируя их обратное течение. Широко применяется в осевом вентиляторе, не допускает обратное попадание «грязного» воздуха в здание. В двигателях — препятствует возврату бензина из двигателя в карбюратор.

Лепестки этого клапана изготовлены из гибкого материала. Поршень в цилиндре идет на сжатие. Из-за разных величин давления в камерах сгорания, лепестковый клапан открывает отверстие в корпусе, пропуская воздушно – топливную смесь. Поршень доходит до верхней точки и начинает движение вниз. Давление приводит в действие лепестки, они перекрывают поступление бензина. Принцип действия достаточно прост, но установка лепесткового клапана в карбюратор предоставляет несколько преимуществ.

Повышается экономичность двигателя. При открывании лепестков в камеру поступает смесь до момента достижения поршня верхнего положения. Как только он двинулся вниз, клапан закрывает подачу смеси и не позволяет ей выйти из камеры сгорания. Это оптимизирует работу двигателя и предохраняет от выброса в атмосферу топлива и большого количества угарного газа.

Лепестковые клапаны повышают мощность агрегата на среднем и малом уровне оборотов. Это происходит из-за того, что в камеру сгорания попадает больше смеси, она не выбрасывается наружу, а полностью сгорает, приводя в движение поршень.

Карбюратор, снаряженный клапанами

Не экономьте на запасных частях, покупая качественную деталь у проверенного поставщика, вы не только увеличите срок службы отдельного узла, но и повысите уровень работоспособности всего двигателя.

Не следует экономить и покупать некачественный бензин у неизвестного продавца. Помните – сэкономив копейку на дешевом бензине – вы потратите тысячу на ремонт вашего карбюратора и всей топливной системы автомобиля.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Проверка электромагнитного клапана карбюратора Солекс 2108, 21081, 21083

Наличие либо отсутствие холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами 2108, 21081, 21083 Солекс зачастую зависит от исправности электромагнитного клапана карбюратора. При возникновении любых проблем с оборотами холостого хода двигателя в первую очередь проверяем электромагнитный клапан.


Проверка электромагнитного клапана

1. Включаем зажигание, но двигатель не запускаем.

2. Снимаем наконечник провода с вывода электромагнитного клапана.

Таким образом мы его обесточиваем. Его запорная игла находится в выдвинутом вперед состоянии и перекрывает отверстие для подачи топливной смеси в систему холостого хода топливного жиклера системы холостого хода.

3. Надеваем наконечник провода на вывод электромагнитного клапана.

То есть подаем на него напряжение. Должен быть слышен щелчок. Это запорная игла втянулась во внутрь корпуса клапана и открыла отверстие подачи топлива в систему холостого хода. Значит, клапан исправен.

Если щелчка нет, проверяем, что неисправно – сам электромагнитный клапан или его электрическая цепь (система ЭПХХ).

4. Соединяем куском провода плюс аккумуляторной батареи и вывод электромагнитного клапана.

Щелчок появился – неисправна электрическая цепь. Проверяем далее ее. Щелчка нет – меняем клапан.

Помимо этого проверяем топливный жиклер системы холостого хода вставленный в наконечник электромагнитного клапана. Для этого выворачиваем клапан из карбюратора. Вынимаем плоскогубцами жиклер и визуально осматриваем его. Жиклер не должен быть деформирован, его отверстия промываем и продуваем от загрязнения.

Проверяем целостность и наличие уплотнительного колечка на клапане. Изношенное, может быть источником «подсоса» постороннего воздуха и обеднения топливной смеси и как следствие троения двигателя.

Примечания и дополнения

— При неисправной электрической цепи электромагнитного клапана карбюратора 2108, 21081, 21083 Солекс можно подать ток от вывода плюс катушки зажигания на его вывод протянув провод напрямую. Таким образом, можно восстановить пропавший по вине системы ЭПХХ карбюратора холостой ход двигателя автомобиля. Длительное время ездить таким образом не стоит так как клапан будет постоянно под напряжением, что разряжает АКБ, а так же возможно короткое замыкание этой электрической цепи не защищенной предохранителем.

— Показателем правильности работы электромагнитного клапана карбюратора Солекс является следующая проверка. При работающем на холостом ходу двигателе снимаем с вывода на клапане наконечник провода. Двигатель должен заглохнуть. То есть клапан в этом случае обесточен, и его игла перекрыла доступ топливной смеси в систему холостого хода.

— Новый клапан, готовый к установке в карбюратор лучше сначала проверить. Соединяем его вывод отрезком провода с плюсом АКБ и прикасаемся корпусом клапана к минусу АКБ. Игла должна втянуться. Если этого не произошло, клапан неисправен, либо заедает его игла при перемещении, что тоже нехорошо.

Еще пять статей на сайте по карбюраторам 2108, 21081, 21083 Солекс

— Проверка и ремонт ускорительного насоса карбюратора 2108. 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс

— Замена диафрагмы (мембраны) ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Электромагнитный клапан карбюратора 2107

Электромагнитный клапан карбюратора, также именуемый регулятором холостого хода, это составная деталь карбюратора, призванная экономить расход топлива в карбюраторных двигателях внутреннего сгорания. Неисправность электромагнитного клапана и его неправильная работа может приводить к повышенному расходу топлива и к тому, что мотор автомобиля глохнет на холостых оборотах.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

  • на первом такте клапан открывается, в результате чего воздух попадает в камеру и смешивается с топливом;
  • на втором этапе перекрывается воздушный канал и открывается топливный, в результате чего топливно-воздушная смесь попадает в двигатель.

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

Признаки неисправности электромагнитного клапана карбюратора

Определить неисправность электромагнитного клапана карбюратора можно по нескольким характерным признакам:

  • мотор регулярно глохнет на холостых оборотах;
  • двигатель глохнет при движении накатом;
  • происходит детонация топлива после отключения зажигания.

Определить нестабильность работы электромагнитного клапана также можно по падению оборотов двигателя при включении дополнительной нагрузки (автомагнитолы, фар и т. д.). Таким образом, главным признаком неисправности клапана является нестабильная работа двигателя в холостом режиме.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

  • при работе двигателя на холостом ходу;
  • при торможении двигателем;
  • после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

  • ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
  • если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
  • как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются. Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

На карбюраторных моделях ВАЗ устанавливается электромагнитный клапан. Как любая другая деталь, электромагнитный клапан карбюратора ВАЗ 2107 может перестать работать и потребовать прочистки или замены. Сделать это можно самостоятельно. Никаких особых инструментов, приспособлений или навыков не требуется.

Устройство электромагнитного клапана ВАЗ 2107

Электромагнитный клапан ВАЗ 2107 представляет собой электромеханическое устройство, регулирующее поступление смеси бензина и воздуха к жиклеру карбюратора на холостом ходу. Клапан устанавливается в самом карбюраторе и состоит из таких частей:

При прохождении тока через соленоид создается магнитное поле, которое смещает поршень. В результате топливно-воздушная смесь получает возможность поступать через жиклер в карбюратор автомобиля.

Электромагнитный клапан холостого хода ВАЗ 2107 предназначен для снижения расхода топлива. Достигается это за счет того, что при торможении двигателем поступление топлива в двигатель прекращается. Работой клапана управляет специальное устройство — экономайзер. Работает оно следующим образом:
открывает клапан холостого хода, когда обороты двигателя уменьшаются до номинальных оборотов холостого хода;
закрывает клапан, если обороты двигателя высоки, а педаль газа не нажата.
Такой подход позволяет уменьшить расход топлива в городском цикле на 5-7%. На трассе, где тормозить двигателем приходится реже, показатели экономии выглядят скромнее.

Признаки неисправности клапана холостого хода ВАЗ 2107

Управление клапаном производится посредством специального блока — экономайзера принудительного холостого хода (ЭПХХ). Неисправность клапана обычно проявляется в том, что двигатель перестает работать на холостом ходу или его обороты “плавают”. Учитывая то, что работа клапана и карбюратора зависит от исправности множества деталей и узлов, однозначно определить неисправность клапана довольно сложно. Начать проверку следует с диагностики подключения электромагнитного клапана ВАЗ 2107 к ЭПХХ. Проверьте при помощи вольтметра или тестера поступает ли напряжение на клапан при включенном зажигании. Если питание есть, проблема может быть как в самом клапане, так и в забитых жиклерах карбюратора. Жиклеры необходимо прочистить, для чего придется разобрать карбюратор.

Совет: точно узнать исправен ли клапан холостого хода можно, вкрутив вместо него аналогичный клапан, в котором удалена игла (поршень). Если с таким эмулятором клапана двигатель работает неустойчиво или глохнет на холостом ходу, проблема не в клапане. Более простой но менее надежный способ — подать питание 12 вольт на вывод питания клапана. Исправный клапан должен издавать громкий щелчок.

Неисправный клапан холостого хода невозможно отремонтировать. Его нужно заменить на новый.

Замена электромагнитного клапана ВАЗ 2107

Для замены клапана понадобится лишь гаечный ключ на 13 и новый клапан.
Замена электромагнитного клапана ваз 2107 производится так:

  • выключить зажигание;
  • отстыковать клемму провода питания от клапана;
  • при помощи ключа открутить клапан;
  • пальцами закрутить новый клапан в карбюратор;
  • затянуть клапан ключом;
  • надеть клемму провода питания к выводу на клапане;
  • завести двигатель и проверить работу клапана.

На этом замена электромагнитного клапана ВАЗ 2107 завершена. Если двигатель продолжает работать неустойчиво, необходимо проверит жиклеры карбюратора и систему зажигания.

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

  • автомобиль теряет динамику при разгоне;
  • при нажатии на педаль акселератора двигатель начинает работать с провалами;
  • наблюдаются рывки при движении на одной скорости;
  • машина без видимых причин начинается раскачиваться;
  • из глушителя появляются чёрные выхлопы.

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

  • износ прокладок из резины и паронита;
  • окончание срока службы клапана;
  • деформация фланца;
  • трещины на мембранах;
  • западание или износ иголки клапана.

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

  1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
  2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
  3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
  4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
  5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
  6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
  7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
  8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

  • поддерживает определённый уровень горючего;
  • облегчает запуск и прогрев двигателя в холодное время года;
  • обеспечивает работу двигателя на холостом ходу.

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

  1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
  2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

  1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
  2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
  3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
  4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

  1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
  2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
  3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
  4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
  5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

  1. Отсоединить питание от АКБ.
  2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
  3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
  4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
  5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.
Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

  1. Снять пружинку возврата.
  2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

  • диафрагмы насоса-ускорителя;
  • пружины возврата;
  • топливный клапанный механизм;
  • все резиновые уплотнители;
  • большинство паронитовых прокладок.
Видео: самостоятельный ремонт карбюратора

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

  1. Убедиться, что мотор остыл.
  2. Открыть капот машины.
  3. Очистить поверхность электропневмоклапана от пыли и грязи.
  4. Снять с клапана все подводящие магистрали.
  5. Подсоединить шланг к штуцеру в центре клапана.
  6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
  7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.
Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

  1. Снять с клапана все подводящие шланги.
  2. Отсоединить провод питания.
  3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
  4. Вытащить электропневмоклапан.
  5. Очистить посадочное место от грязи и пыли.
  6. Установить новый клапан.
  7. Подсоединить все шланги и провода.

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

skoda-rapid.ru

Электромагнитный бензиновый клапан — устройство и предназначение

Электромагнитный клапан

Любой карбюраторный двигатель имеет несколько больший расход топлива, чем инжекторный. Для того чтобы его уменьшить применяются разного рода конструкторские решения, одно из которых – электромагнитный клапан карбюратора.

Некоторые водители считают это устройство необязательным и даже ненужным, но при его использовании в городском режиме можно уменьшить расход топлива у автомобиля ВАЗ 2107 на 3-5%. В условиях, когда бензин постоянно дорожает, такая экономия может оказаться весьма существенной, особенно если автомобиль ездит постоянно.

За счет чего происходит перерасход бензина?

Электромагнитный клапанОбзор электромагнитных клапанов

Когда автомобиль работает на холостом ходу, карбюратор перестает подавать в двигатель топливо-воздушную смесь – так уж устроен механизм подачи. Но для того чтобы двигатель не заглох, ему все же необходимо потреблять некоторое количество бензина и нужен воздух для его сгорания.

Воздух попадает в карбюратор через клапан холостого хода (КХХ), после чего он смешивается с бензином и дальше поступает в двигатель. В такой системе подача топлива происходит непрерывно, так сказать, самотеком. Потребность в топливе не всегда бывает одинаковой, так как автомобиль может ехать в разных условиях.

К примеру, при торможении двигателем потребление топлива периодически падает и возрастает, но так как подача бензина не регулируется, происходит его перерасход. То же самое когда автомобиль идет накатом с горки и в других случаях. Чтобы сэкономить столь дорогое топливо и был разработан электромагнитный бензиновый клапан.

Что делает электромагнитный клапан карбюратора?

Электромагнитный клапанЭлектромагнитный клапан в действии

Если вы до сих пор не знали, то оказывается электромагнитный клапан, в итоге, значительно экономит средства автовладельца.

Какие полезности для вашего автомобиля и кошелька, соответственно, выполняет клапан:

  • электромагнитный клапан призван уменьшить расход топлива за счет регулировки его подачи. В зависимости от потребностей он попеременно перекрывает канал подачи воздуха и топливо-воздушной смеси, находящийся в карбюраторе и тем самым дозирует его. Преимущества такого устройства на этом не заканчиваются;
  • за счет того, что двигатель сжигает ровно столько топливно-воздушной смеси, сколько нужно, камера сгорания и поршни не испытывают дополнительных нагрузок. Соответственно – увеличивается ресурс поршневой группы;
  • кроме того, когда в камере сгорания давление воспламенившихся газов превышает норму, они начинают «вымывать» масляную пленку с поверхности цилиндров и поршней. За счет этого также уменьшается износ деталей двигателя;
  • и последний эффект, который для кого-то может показаться не таким важным, это уменьшение выброса СО в атмосферу.

Как устроен электромагнитный клапан ваз 2107?

Электромагнитный клапан «семерки» установлен непосредственно в карбюраторе. Его режим работы управляется с помощью экономайзера принудительного холостого хода (ЭПХХ). Верхняя рабочая часть клапана перекрывает воздушный канал. После открытия воздух попадает в камеру, в которой смешивается с бензином.

При этом нижняя рабочая часть клапана перекрывает канал, который ведет из камеры и не позволяет приготовленной смеси поступать в двигатель. Во втором такте клапан перекрывает воздушный канал и соответственно, открывает нижний, по которому топливо-воздушная смесь попадает в двигатель.

Казалось бы – система проста и необходимости в ней нет, но есть один нюанс. Процесс открытия-закрытия каналов происходит с одной и той же частотой, но насколько они открываются – регулирует ЭПХХ. Именно за счет этого просвета регулируется уровень подачи топлива в двигатель.

Ход клапана обеспечивается за счет электропитания напряжением 12 В. Когда на него подается питание, он открывает воздушный канал, перекрывая канал для топливо-воздушной смеси. Когда питание, подаваемое через экономайзер ПХХ, не поступает, клапан закрывается за счет установленной в нижней части пружины. Поэтому, когда зажигание выключено, подача топлива не производится.

Совет для автолюбителя – не убирать электромагнитный клапан

Многие владельцы автомобилей, имеющие довольно большой стаж, не знают, зачем установлен электромагнитный клапан в карбюраторе. При его выходе из строя они часто допускают следующую ошибку – вместо того чтобы купить новый и установить его вместо старого клапана, такие водители просто блокируют его работу, специально выламывают запорный механизм и оставляют в открытом положении.

Как результат – перерасход топлива обеспечен. Причина такого отношения – либо банальное невежество, либо необоснованная скупость. Достаточно подсчитать, сколько можно сэкономить на топливе и соотнести со стоимостью нового клапан и все встанет на свои места. Нередко переплата за бензин может быть больше в десятки раз.

cartore.ru

Установка ЭМК на Солекс | Twokarburators.ru

ЭМК ЭПХХОт того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс или Озон напрямую зависит работа двигателя автомобиля на холостом ходу. Правильность установки проверяется так: на холостом ходу (двигатель прогрет до 80-90º), при полностью закрытых дроссельных заслонках и полностью открытой воздушной заслонке резко снимается провод с вывода электромагнитного клапана. Двигатель должен заглохнуть.

Происходит следующее. При снятии провода клапан обесточивается, его игла выдвигается вперед и перекрывает топливный канал системы холостого хода. Топливо в двигатель не поступает, и он глохнет. Это в случае если клапан установлен правильно.

В противном случае — если двигатель не заглох, значит, топливо поступает в него либо в обход системы холостого хода (приоткрыты дроссельные заслонки, ускорительный насос не исправен, «перелив» и т.п.), либо электромагнитный клапан завернут не до конца и топливо идет в канал ХХ не только через калиброванное отверстие в топливном жиклере клапана, но и вокруг жиклера (в зазор между топливным жиклером и его посадочным гнездом в крышке карбюратора).

Рассмотрим как правильно установить ЭМК в карбюратор.

— Заворачиваем электромагнитный клапан в карбюратор рукой до упора. Надеваем на него провод.

— Запускаем двигатель. Возможно, он будет подтраивать и пытаться заглохнуть, но держать хоть какие-то обороты ХХ должен.

— При помощи рожкового ключа (на 13) начинаем заворачивать клапан в карбюратор.

Порядок заворачивания клапана такой: перемещаем ключ на сантиметр-два по часовой стрелке, снимаем наконечник провода с клапана. Двигатель заглох? Нет? Надеваем провод. Опять перемещаем ключ на сантиметр-два и снимаем провод. Не глохнет?  Еще раз надеваем и поворачиваем ключ. Повторяем процедуру до тех пор, пока двигатель не начнет глохнуть. Все клапан установлен в карбюратор правильно.

ЭМК установкаустановка электромагнитного клапана в карбюратор Солекс

По ходу установки клапана обороты холостого хода должны автоматически выровняться и двигатель заработает устойчиво.  При необходимости доводим их до нормы при помощи винтов «качества» и «количества».

Следует учитывать, что сильно затягивать ЭМК нельзя – можно повредить его посадочное гнездо в крышке или корпусе карбюратора, а так же топливный жиклер системы ХХ. Если после нескольких затяжек-снятий двигатель не глохнет необходимо прекратить работу и начинать искать, где топливо поступает в двигатель в обход системы холостого хода.

Примечания и дополнения

— Правильность установки клапана в карбюратор невозможна при его поломке или неисправности системы ЭПХХ (См. «Проверка и ремонт системы ЭПХХ Солекс».

— В ряде случаев, чтобы исключить влияние капризной системы ЭПХХ на электромагнитный клапан в нем обламывают наконечник запорной иглы. В таком случае возможно небольшое калильное зажигание и некоторый перерасход топлива.
Еще статьи по карбюраторам Солекс и Озон

— Проверка электромагнитного клапана карбюратора Солекс

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

— Невозможно отрегулировать холостой ход двигателя автомобиля, причины

— Большой расход топлива двигателем автомобиля с карбюратором Солекс или Озон

twokarburators.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
