«Волга» ГАЗ-2401: технические характеристики легкового автомобиля

Волга ГАЗ 24 выпускалась в различных модификациях. Одна из которых — ГАЗ 2401 с техническими характеристиками, незначительно отличающимися от базовой модели. Основные отличия этой Волги — дефорсированный двигатель, предназначенный для работы на 76-м бензине, наличие «шашечек» на кузове. Из дополнительного оборудования было: таксометр, зеленый фонарь на лобовом стекле, фонарь на крыше и отделка салона искусственной кожей ПВХ.

ГАЗ-2401ГАЗ-2401

Внешний вид ГАЗ-2401

Вернуться к оглавлению

Технические характеристики двигателя

Двигатель ЗМЗ 2401 не отличался своими характеристиками от массовых американских и европейских конструкций 60-70-х годов. Основное отличие — широкое использование в его конструкции алюминиевых сплавов. Дефорсированный для модели 2401 мотор отличался уменьшенной мощностью и сниженной степенью сжатия, но был приспособлен для работы на бензине А-76. В те годы это был основной бензин автопарка СССР, в том числе и грузового автопарка.

двигатель ЗМЗ 2401двигатель ЗМЗ 2401

Так выглядит двигатель ЗМЗ 2401

  • Двигатель 4-тактный, 4-цилиндровый, рядный. Расположен спереди, продольно.
  • Объем цилиндров — 2445 см3.
  • Степень сжатия — 6,7.
  • Наибольшая мощность — 85 л. с. (по ГОСТ) и 90 л. с. (по SAE).
  • Частота вращения коленчатого вала при наибольшей мощности — 4500 об/мин.
  • Наибольший крутящий момент — 175 Нм.
  • Частота вращения коленчатого вала при наибольшем крутящем моменте — 2200-2400 об/мин.
  • Ход поршня — 92 мм. Диаметр цилиндра — 92 мм.

ЗМЗ-2401

ЗМЗ-2401
  • Тип газораспределительного механизма — верхнеклапанный, с штанговым приводом клапанов, OHV. Число клапанов — 8.
  • Система питания — карбюраторная, состоящая из двухкамерного карбюратора типа К-126Г.
  • Система охлаждения — жидкостная, принудительная, объемом 11,5 л. Объем смазочной системы 6 л.
  • Блок цилиндров изготовлен из алюминиевого сплава с чугунными гильзами мокрого типа. Головка блока тоже алюминиевая.
  • Ресурс двигателя до капремонта составлял 350 тысяч км.
  • Рекомендованное топливо — бензин А-76 или АИ-80.

Смотрите в видео: как работает двигатель ГАЗ-2401.

Вернуться к оглавлению

Масса и габаритные размеры и характеристики

Тип кузова — несущий четырехдверный четырехоконный седан цельнометаллического типа. Количество мест — 5 плюс 50 кг груза в багажнике. Снаряженная масса автомобиля — 1420 кг. Полная масса — 1820 кг. Распределение полной массы по осям: на переднюю ось 870 кг, за заднюю 950 кг. Длина — 4735 мм, ширина — 1800 мм, высота — 1490 мм. Колесная база —

ГАЗ-2401

ГАЗ-2401

2800 мм.Колея колес: спереди 1476 мм, сзади 1420 мм. Минимальный диаметр разворота 11,2 м. Дорожный просвет — 180 мм. Коэффициент аэродинамического сопротивления — 0,45. Объем багажника — 500 л. Углы въезда/съезда — 300/200. Максимальная скорость — 135 км/час. Разгон 0-100 км/час — 22 сек. Объем топливного бака — 55 л. Расход топлива — от 11 л/100км за городом до 13 л/100км в городе.

Размер колесных шин — 7,35-14 или 185R14 камерного или бескамерного типа. Рекомендованное давление в шинах 1,7-1,8 кгс/см2.

Советуем посмотреть: технический обзор ГАЗ-2401.

Вернуться к оглавлению

Трансмиссия

Волга модели 2401 оснащена классической трансмиссией с приводом на задние колеса. Коробка передач — механическая, 4-ступенчатая, полностью синхронизированная на передачах переднего хода. Сцепление однодисковое, сухого типа, с гидравлическим приводом. Привод сцепления не требует регулировок в течение всего срока службы. Задний мост с разрезным картером и главной передачей с передаточным числом 4,1. Рулевой механизм типа червяк-ролик, без усилителя. Рулевой вал оснащен травмобезопасной муфтой и противоугонным устройством.

коробка передачкоробка передач

Составные коробки передач на ГАЗ-2401

Тормозная система гидравлическая, двухконтурная, с раздельными контурами и гидровакуумным усилителем. Тормозные механизмы — барабанные на всех колесах. Диаметр барабанов 11 дюймов (279,4 мм). Зазор между колодками и барабанами регулируется автоматически. Стояночный тормоз механический с приводом на барабанные механизмы задних колес. Подвеска Волги была предельно простой и архаичной. Несмотря на все свои недостатки, она обеспечивала высокую надежность и долговечность в условиях неразвитой дорожной сети СССР.

подвеска ГАЗ-24подвеска ГАЗ-24

Установленная подвеска на ГАЗ-24

Передняя подвеска независимая, шкворневая, с кованой поперечиной, на поперечных рычагах и винтовых пружинах. Задняя подвеска зависимая, на продольных полуэллиптических рессорах. Амортизаторы — гидравлические, телескопические, на всех колесах. Стабилизатор поперечной устойчивости в передней подвеске.

Вернуться к оглавлению

Оснащение салона

Салон отличался очень скудным оснащением даже по меркам 70-х годов. Но простейшие элементы комфорта были в наличии:

салон ГАЗ-2401
салон ГАЗ-2401

Вид внутри салона ГАЗ-2401

  • мистема вентиляции и отопления;
  • обогрев лобового и заднего стекол, стекол передних дверей;
  • три пепельницы (спереди и две сзади) и прикуриватель;
  • радиоприемник с электроантенной;
  • часы.

Кузов Волги 2401 окрашивался в лимонный цвет с характерными «шашечками» на капоте и передними дверями. Если стандартная Волга ГАЗ 24 имела тканевую обивку салона, то Волга 2401 — обивку из кожзаменителя (поливинилхлорида), которая легко мылась с помощью шланга и могла быть продезинфицирована при необходимости.

avtomobilgaz.ru

ГАЗ 24-01 Волга технические характеристики

 ГАЗ 24

Модификации ГАЗ 24

ГАЗ-24-01, 1970-1971, для работы в такси. Оснащалась дефорсированным двигателем ЗМЗ-24-01, специальной маркировкой кузова типа «шашечки», фонарем зеленого цвета «свободен», отделкой салона из кожзаменителя, допускающей санобработку.
ГАЗ-24-02, 1972-1987, выпускалась серийно с пятидверным кузовом типа универсал.
ГАЗ-24-03, санитарный на базе ГАЗ-24-02.
ГАЗ-24-04, с пятидверным кузовом универсал для работы в такси. Оснащалась дефорсированным двигателем ЗМЗ-24-01.
ГАЗ-24-07, 1977-1985, для работы в такси, оснащалась газобаллонной установкой.
ГАЗ-24-24, версия для спецслужб, «догонялка» или «машина сопровождения». Оснащалась модифицированной силовой установкой от ГАЗ-13 «Чайка» — двигателем ЗМЗ-2424, V8, 5,53 л, 195 л. с. и трехступенчатой автоматической коробкой передач, а также гидроусилителем рулевого управления. Имела также усиленные кузов и ходовую часть. Максимальная скорость — до 170 км/ч.

ГАЗ-24-54, праворульная экспортная модификация (выпущено менее 1000 экземпляров).
ГАЗ-24-95, опытная полноприводная модификация, созданная с использованием агрегатов ГАЗ-69, характерная особенность конструкции — отсутствие рамы.
ГАЗ-24А-247 и ГАЗ-24А-948, соответственно фургон и пикап, производившиеся в небольших количествах из аварийных автомобилей-такси на Воронежском авторемонтном заводе. Помимо него, более крупными партиями пикапы и фургоны выпускались так же на Рижском и Чебоксарском авторемонтных заводах (модель ЧАРЗ-274).
ГАЗ-24-76 «Scaldia»
 — экспортная модификация Волги ГАЗ-24 с кузовом седан, производимые в конце 1970-х гг.
ГАЗ-24-77 «Scaldia» — экспортная модификация Волги ГАЗ-24 с кузовом универсал, производимые в конце 1970-х гг.
Машинокомплекты этих моделей поставлялись для мелкосерийной сборки бельгийской компании Scaldia-Volga S.A.. Силовым агрегатом являлся дизельный двигатель Peugeot Indenor XD2P; тормозная система, конструктивно отличная от штатной ГАЗ — марки Rover. В 1990-е гг. довольно много подержанных автомобилей бельгийской сборки были реэкспортированы в РФ.

Второе поколение ГАЗ 2410

ГАЗ-24-10 — базовый седан.
ГАЗ-24-11 — такси, с кузовом типа «седан».
ГАЗ-24-12 — универсал на базе ГАЗ-24-10. Был разработан для замены «Волги» ГАЗ-24-02.
ГАЗ-24-13 — санитарный, с кузовом типа «универсал». Карета скорой помощи вместимостью 4+1 (на носилках).

ГАЗ-24-14 — грузопассажирское такси, переоборудованный под бензин АИ-76.
ГАЗ-24-17 — такси с двигателем, работающим на сжиженном газе.
ГАЗ-24-34 — «быстроходный автомобиль» или «машина сопровождения» (неофициально работники автозавода и обыватели называли — «догонялка» или «бешеная»).
ГАЗ-24-60 — южное или тропическое исполнение (сухой и влажный климат).

Эксплуатационные характеристики ГАЗ 2401 Волга седан

Максимальная скорость: 145 км/ч
Расход топлива на 100км по городу: 13 л
Расход топлива на 100км по трассе: 10 л
Объем бензобака: 55 л
Снаряженная масса автомобиля: 1420 кг
Допустимая полная масса: 1820 кг
Размер шин: 7.35-14

Размер дисков: 127-355 (5-14″)

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 2445 см3
Мощность двигателя: 95 л.с.
Количество оборотов: 4500
Крутящий момент: 175/2400 н*м
Система питания: Карбюратор
Турбонаддув: нет
Газораспределительный механизм: нет
Расположение цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 92 мм
Ход поршня: 92 мм
Степень сжатия: 6.7
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-80

Тормозная система

Передние тормоза: Барабанные
Задние тормоза:

Барабанные

Рулевое управление

Тип рулевого управления: Глобоидный червяк с рециркулирующими шариками
Усилитель руля: нет

Трансмиссия

Привод: Задний
Количество передач: механическая коробка — 4

Подвеска

Передняя подвеска: Винтовая пружина
Задняя подвеска: Рессора

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4735 мм
Ширина машины: 1800 мм
Высота машины: 1490 мм
Колесная база: 2800 мм
Колея передняя: 1476 мм
Колея задняя: 1420 мм
Дорожный просвет (клиренс): 174 мм

Производство

Год выпуска: с 1970 по 1986

kuruh.ru

ГАЗ-24 «Волга» технические характеристики

фото ГАЗ-21 Волга

ГАЗ-21 «Волга»

ГАЗ-21 «Волга» — советский легковой автомобиль с кузовом седан. До 1965 года назывался ГАЗ-М21 «Волга». Выпускался серийно с 1956 года …
Читать полностью


компоновка ГАЗ-24 Волга

ГАЗ-24 «Волга» технические характеристики

чертеж ГАЗ-24 Волга
Годы производства 1970-1985 гг.
Тип кузова 4-х дверный седан
Число мест 5
Компоновка автомобиля Переднемоторная, заднеприводная
Колёсная формула 4 х 2
Класс средний
Габариты
Длина 4735 мм.
Ширина 1800 мм.
Высота 1490 мм.
Колесная база 2800 мм.
Колея передняя/задняя 1476 / 1420 мм.
Клиренс 180 мм.
Снаряженная масса 1420 кг.
Допустимая полная масса 1820 кг.
Двигатель ГАЗ-24
Модификации двигателя 24Д-АИ-93, (2401-АИ-76)
Тип Рядный
Система питания карбюратор К-126Г, двухкамерный
Число цилиндров 4
Порядок работы цилиндров 1-2-4-3
Число клапанов/расположение 8 / верхнее
Рабочий объём 2445 см3
Максимальная мощность 95(85)л.с. при 4500 об/мин
Максимальный крутящий момент 186,3 (175)Н·м, при 2200—2400 об/мин
Диаметр цилиндров 92 мм.
Ход поршня 92 мм
Степень сжатия 8,2 (6,7)
Клапанный механизм OHV
Охлаждение жидкостное
Материал блока цилиндров: алюминий, мокрые гильзы из чугуна
Материал ГБЦ алюминий
Трансмиссия
Тип КПП Механическая
Число передач 4-х ступенчатая
Эксплуатационные характеристики
Максимальная скорость 145 км/ч.
Расход топлива город/трасса 13 л./ 10 л.
Объём топливного бака 55 л.
Электрооборудование 12 В

Модификации ГАЗ 24 «Волга»

ГАЗ-24-01 1970-1971 гг. автомобиль такси, дефорсированным двигатель ЗМЗ-24-01, фонарем зеленого цвета, на кузова «шашечки», салон из кожзаменителя.
ГАЗ-24-02 1972-1987 гг. пятидверный кузов универсал.
ГАЗ-24-03 санитарный на базе ГАЗ-24-02.
ГАЗ-24-04 автомобиль такси, пятидверный кузов универсал,дефорсированный двигатель ЗМЗ-24-01.
ГАЗ-24-07 1977-1985 гг. автомобиль такси, газобаллонное оборудование.
ГАЗ-24-24 автомобиль спецслужб, «догонялка» или «сопровождение», модифицированной двигатель от ГАЗ-13 «Чайка» — ЗМЗ-2424 V8, 5,53 л, 195 л. с. трехступенчатый автомат. Максимальная скорость 170 км/ч.
ГАЗ-24-54 праворульная экспортная модификация
ГАЗ-24-95 4х4 опытная полноприводная модификация, созданная с использованием агрегатов ГАЗ-69, особенность конструкции — отсутствие рамы.
ГАЗ-24А-247 и ГАЗ-24А-948 соответственно фургон и пикап, мелкосерийные из аварийных такси на Воронежском АРЗ, Рижском и Чебоксарском АРЗ (модель ЧАРЗ-274).
ГАЗ-24-76 «Scaldia» экспортная модификация Волги ГАЗ-24 с кузовом седан
ГАЗ-24-77 «Scaldia» экспортная модификация Волги ГАЗ-24 с кузовом универсал

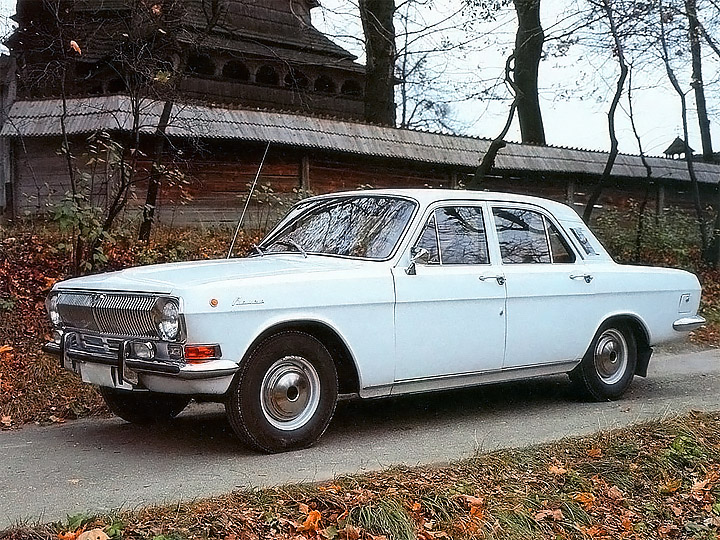

Фотографии ГАЗ 24 «Волга»

фото ГАЗ-24 Волга

фото ГАЗ-24 «Волга»

Макет и эскизы ГАЗ-24 Волга

фото макет ГАЗ-24 Волга

фото макет ГАЗ-24 «Волга» 1961 год

фото эскиз ГАЗ-24 Волга

эскиз ГАЗ-24 «Волга» 1961 года

фото эскиз ГАЗ-24 Волга

эскиз ГАЗ-24 «Волга» 1963 года

фото эскиз ГАЗ-24 Волга

эскиз ГАЗ-24 «Волга» 1963 года

фото салон ГАЗ-24 Волга

фото салон ГАЗ-24 «Волга»

фото салон ГАЗ-24 Волга

фото салон ГАЗ-24 «Волга»

фото двигатель ГАЗ-24 Волга

фото двигатель ГАЗ-24 «Волга»

фото ГАЗ-24 Волга

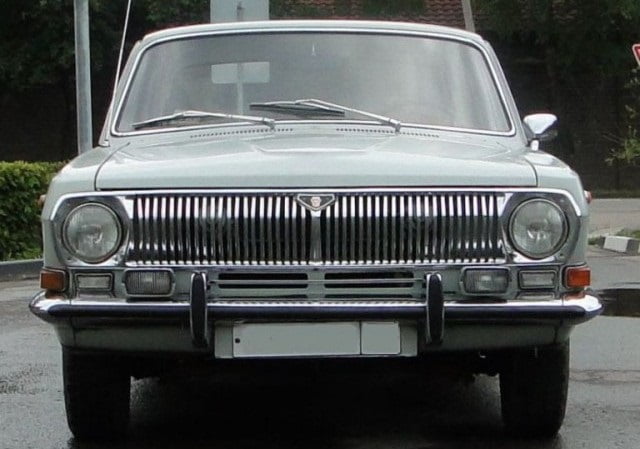

фото ГАЗ-24 «Волга» вид спереди

фото ГАЗ-24 Волга

фото ГАЗ-24 «Волга» вид сзади

аренда авто в москве

фото ГАЗ-12 ЗИМ

ГАЗ-12 «ЗИМ»

ГАЗ-12 ЗиМ — советский шести-семиместный легковой автомобиль большого класса с кузовом «шестиоконный длиннобазный седан». …
Читать полностью


dar-web.ru

Технические характеристики автомобиля ГАЗ-24 и его модификаций

Технические характеристики автомобиля ГАЗ-24 и его модификаций

Автомобиль ГАЗ-24 – легковой, среднего класса, с цельнометаллическим закрытым кузовом седан с количеством мест 5-6. Шестое место образуется с помощью откидного подлокотника и мягкого вкладыша между передними сидениями и рассчитано на кратковременные поездки. Предназначен для движения по дорогам с твердым покрытием.

            Автомобиль такси ГАЗ-24-01 отличается от ГАЗ-24 установкой двигателя модели ЗМЗ-24-01 с пониженной степенью сжатия для работы на бензине А-76.

            Автомобиль ГАЗ-24-02 с кузовом «универсал». Предназначен для перевозки людей и мелких грузов. Кузов автомобиля может быть оборудован тремя рядами сидений. В связи с увеличенной нагрузкой автомобиль имеет усиленные шины и задние рессоры.

            Автомобиль ГАЗ-24-03 с кузовом «универсал» специально оборудован для перевозки больных и выезда бригады для оказания срочной медицинской помощи. Автомобиль оборудован дополнительным отопителем салона, спецсигналом, и фонарем с обозначением красного креста.

            Автомобиль ГАЗ-24-04 с кузовом «универсал» аналогичен автомобилю ГАЗ-24-02, но оборудован в качестве автомобиля такси.

Автомобиль ГАЗ-24-07 отличается от ГАЗ-24 наличием газобаллонного оборудования для использования в качестве топлива сжиженной бутано-пропановой смеси и предназначен для использования в качестве автомобиля-такси для крупных городов.

Параметры

Автомобиль «Волга»

ГАЗ-24 ГАЗ-2401 ГАЗ-2402 ГАЗ-2403 ГАЗ-2404 ГАЗ-2407
Кузов

Цельнометаллический, несущий

Тип кузова

седан

универсал

седан

Полезная нагрузка, включая водителя

5 чел. + 50 кг багажа

7 чел.

5 чел. + 140 кг багажа

2 чел. + 400 кг багажа

4 чел. + 1 чел на носилках

7 чел.

5 чел. + 140 кг багажа

2 чел. + 400 кг багажа

5 чел.

Масса снаряженного автомобиля, кг

1420

1420

1550

1550

1550

1560

Полная масса автомобиля, кг

1820

1820

2040

1900

2040

1970

Распределение полной массы по осям, кгс
— передняя ось

870

870

920

860

920

870

- задняя ось

950

950

1120

1040

1120

1100

Колея передних колес, мм

1476

1476

1476

1476

1476

1476

Колея задних колес, мм

1420

1420

1420

1420

1420

1420

Дорожний просвет под нагрузкой,мм
- под поперечиной передней подвески

185

185

190

185

190

185

- под картером заднего моста

174

174

180

174

180

174

Наименьший радиус поворота по колее наружного переднего колеса, м

5,6

Максимальная скорость, км/ч

145

135

140

140

130

130

Контрольный расход топлива при скорости 80 км/ч , л/10км

10,5

11,0

11,0

11,0

11,5

9,7

Средний расход, л/100 км

10-13

10-13

11-14

11-14

11-14

8-11

Модели двигателя

24Д

24-01

24Д

24Д

2401

2407

Тип двигателя

Карбюраторный, четырехцилиндровый, четырехтактный

Диаметр цилиндра и ход поршня

92+-92

Рабочий объем, см.куб.

2445

Степень сжатия

8,2

6,7

8,2

8,2

6,7

8,2

Мощность,кВт(л.с.)при 4500 об/мин

69,9(95)

62,5(85)

69,9(95)

69,9(95)

62,5(85)

58,8(80)

Крутящий момент,Н*м(кгс*м) при 2400 об/мин

186,3(19)

171,6(17,5)

186,3(19)

186,3(19)

171,6(17,5)

147,1(15)

Топливо

Аи-93

А-76

Аи-93

Аи-93

А-76

Газ

Удельный расход топлива г/кВт,ч(г/л.с.ч)*Расход газа куб.м /кВт,ч(куб.м/л.с.ч)

306(225)

312(230)

306(225)

306(225)

312(230)

0,152

(0,122)*

Трансмиссия

Сцепление

Однодисковое, сухое

Привод сцепления

Гидравлический, не требующий регулировки в эксплуатации

Коробка передач

Механическая, четырехступенчатая с синхронизаторами на всех передачах переднего хода

Передаточные числа передч

1-я передача-3,5; 2-я передача -2,26; 3-я передача -1,45;4-я передача -1,0; задний ход-3,51

Карданная передача

Открытая, одним валом

Главная передача

Гипоидная, передаточное число 4,1

Масса заднего моста, кг

85

Ходовая часть

Передняя подвеска

Независимая, на поперечных рычагах, с цилиндрическими пружинами

Масса передней подвески, кг

100

Задняя подвеска

Рессорная

Амортизаторы

Гидравлические, телескопические, двухстороннего действия

Колеса

Штампованные дисковые

Шины

Камерные или безкамерные. Размер 7,35-14 (185R14)



Рулевое управление

Рулевой механизм

Глобоидный червяк с трехгребневым роликом. Передаточное число 19,1

Рулевой вал

С противоугонным устройством и травмобезопасной муфтой

Тормозная система

Рабочая тормозная система

Барабанная на всех четырех колесах, с гидравлическим приводом, усилителем, разделитилем и сигнализатором об отказе одного из контуров

Стояночная тормозная система

С механическим приводом на тормозные механизмы задних колес

Электрооборудование

Напряжение в сети, В

12. «-» соединен с массой

Генератор

Г250-Н1 или Г259 переменного тока с встроенным выпрямителем

Прерыватель распределитель зажигания

Р119-Б

Свечи зажигания

Для двигателя 24Д-А17В(А7,5-БС) с длинной резьбы 12мм, для двигателя 2401-А11(А11-БС)

Аккумуляторная батарея

6СТ-60-ЭМ

Регулятор напряжения

РР350, бесконтактный, транзисторный

Стартер

СТ-230-Б

Катушка зажигания

Б115

Звуковые сигналы

С302 и С303

Стеклоочиститель

СЛ109Е

Стеклоомыватель

С электрическим приводом

Радиоприемник

А271Г

Зазор между коромыслами и клапанами на холодном двигателе при 15-20ºС, кроме первого и восьмого клапанов

0,35- 0,40 мм

Зазор у первого и восьмого клапанов

0,30- 0,35 мм

Давление масла (для контроля, регулировке не подлежит) при скорости 50 км/ч

От 2 до

4 кгс/кв.см

Прогиб каждого ремня вентилятора при нажатии с усилием 4 кгс

8- 10 мм

Зазор между электродами свечей

0,8- 0,9 мм

Зазор в прерывателе

0,35- 0,45 мм

Нормальная температура воды в системе охлаждения двигателя

80-90ºС

Частота вращения холостого хода

600 об/мин

Свободный ход педали сцепления

12- 28 мм

Уровень жидкости в главном цилиндре тормозов от верхней кромки резервуара

15- 20 мм

Уровень жидкости в главном цилиндре сцепления от верхней кромки резервуара

15- 20 мм

Давление в шинах передних и задних колес автомобилей ГАЗ-24, ГАЗ-24-01 и ГАЗ-24-03:
Нормальное

1,7-1,8 кгс/кв.см

При эксплуатации на повышенной скорости (на загородных шоссе)

1,9-2,0 кгс/кв.см

Давление в шинах передних колес автомобиля ГАЗ-24-02 и ГАЗ 24-04

1,8-1,9 кгс/кв.см

Давление в шинах задних колес автомобиля ГАЗ-24-02 и ГАЗ-24-04:
При эксплуатации с неполной нагрузкой (2-5 человек)

2 кгс/кв.см

При полной нагрузке

2,5 кгс/кв.см

gaz24.info

История ГАЗ-24 «Волга»: обзор и модификации авто

ГАЗ-24 «Волга» — это легковой автомобиль среднего класса, рассчитанный на широкий круг потребителей. Он производился серийно на заводе им. Молотова с 1970 вплоть до 1978 года.

Знаменитый ГАЗ-21 долге годы был на пике популярности и благодаря ряду инноваций оставлял позади многих своих конкурентов. Но ближе к 60-м годам ХХ столетия этот автомобиль уже выглядел немного устаревшим, а потому и было дано задание конструкторам Горьковского завода взяться за поиск новых решений и разработки новой «Волги».

Немного истории о автомобиле


Первые работы по созданию ГАЗ-24 были начаты еще в 1961 году, за которые взялся главный конструктор Горьковского завода Александр Невзоров. Проектированием внешнего вида занимались дизайнеры Киреев Н.И. и Циколенко Л.И. С самого начала еще не было обрисовано четкой картины, поэтому одновременно разрабатывалось несколько вариантов нового ГАЗа и каждый из них — под разные двигатели. Решили использовать не только четырехцилиндровый 2.5 литровый двигатель (кстати, от предшественника ГАЗ-21) и восьмицилиндровый V-образный на 3 литра, но также 5.53-литровый восьмицилиндровый и дизельный четырехцилиндровый (скорей всего – только для импорта).

поисковый макет новой «Волги», 1959-60 гг.

Только спустя 4 года уже окончательно был разработан как внешний вид, так и технические характеристики нового автомобиля. В такой достаточно серьезной модернизации положительную роль сыграло и то, что как раз в этот момент сам завод тоже переживал серьезную модернизацию и получил много современного оборудования. Это позволяло без особых затруднений воплощать в жизнь все замыслы.

американские аналоги — AMC Rambler (сверху) и Mercedes-Benz W111 (снизу)

Как и предыдущие модели ГАЗа, новая Волга была создана, ориентируясь на американский автопром. Это чувствуется не только в «начинке», но и внешнем виде. ГАЗ-24 ничем особо не отличался и для Европы (впрочем, как и для СССР) был заслуженным «средняком». Единственное, чем может похвастаться отечественная модель, так это тем, что много оборудования, которое в импортных автомобилях предлагалось, как дополнительное, в ГАЗ-24 включалось в базовую комплектацию, и потому он удовлетворял потребности даже требовательных покупателей. Дизайн кузова давался конструкторам очень непросто: пытаясь создать современный автомобиль, никому не хотелось копировать уже чей-то. В результате на «заключительный» вердикт было представлено около шести полноразмерный макетов (с круглыми и прямоугольными фарами). В средине 1967 года конструкторы дали официальное объявление о скором выходе в свет новенького ГАЗа и уже зимой 1968 года эта «Волга» красовалась на автомобильной выставке в Киеве, которая проходила на ВДНХ. За этот год было выпущено 32 опытных экземпляра, которые собирались по «обходной» технологии. Спустя год этот показатель вырос до 215 штук. Но официальная дата выпуска ГАЗа-24 приходится на 15 июля 1970 года и ответ тому прост – именно в этот день Советский Союз отмечал столетие Владимира Ленина, а этот автомобиль решили связать с именем великого вождя.

иллюстрация журнала «За рулем», 1968 год

Дизайнерские решения обновленной «Волги»

В общих чертах, внешний вид автомобиля был типичным тем временам и во многом повторял американские модели, хотя светотехника была приближенной к европейской. Линии кузова выглядят довольно-таки строго, его панели просты и лаконичны, а стекла уже не имеют такого изгиба, как у более ранних моделях, и только дополняют эту самую «строгость». Крыша имела сглаженные углы и четкие ребра, которые очерчивали ее профиль. Стекла как задних, так и передних дверей имели срезаны наискосок уголки, которые выполняли роль форточки. Кстати, такой «прием» спустя какое-то время позаимствовали некоторые иностранные конструкторы. Но были некоторые элементы, которые достаточно сильно выделяли ГАЗ-24 на фоне остальных, например, декорированная хромированными накладками задняя стойка, штампированный воздухосборник на капоте и вентиляционные дефлекторы. Кстати, достаточно интересно смотрелись и расположенные на задних крыльях «плавники», а также – выступающие ребра жесткости на передних крыльях (никакой особой роли они не выполняли, зато помогали водителю лучше чувствовать габариты автомобиля).

панель управления ГАЗ-24

Радиаторная решетка имела V-образную форму, небольшой наклон вперед и своеобразный рисунок, названный в народе «китовый ус». Под решеткой располагался по все ширине горизонтальный молдинг. Как габаритные огни, так и поворотники имеют несколько классическую европейскую конструкцию. Глядя на автомобиль сзади, сразу бросаются в глаза вертикальные шестигранные фонари, которые еще больше подчеркивали широкие габариты этой модели. Поначалу катофары устанавливались отдельно, но потом их перенесли в сами фонари, тем самым, упростив всю конструкцию. Схема работы фонарей была стандартной: красные – это стоп-сигнал, белые – это задний ход, а оранжевые – это поворотники.

Декорирующих деталей в Волге сравнительно немного. Одними их них являются серебристый молдинг с острыми углами, а также – эмблема «Волга» на передней и задней части кузова. Дизайн дверных ручек с большой удобной кнопкой остался прежним. Бампер имел защитную резиновую полоску и крепился без использования дополнительных скрытых болтов. Номерной знак крепился на специальной откидной площадке под передним бампером. Кроме этого, в автомобиле были предусмотрены на крыльях два зеркала заднего вида и автоматически выдвижной антенной (она была на правом крыле). Что касается окраски автомобиля, то цвета подбирались достаточно простые и не бросающиеся в глаза. Для продажи на внутреннем рынке, автомобили окрашивали в серо-голубой, белый, лимонный (для такси) или серый цвета. Все другие цвета либо использовались для экспорта, либо красились по индивидуальному заказу высокопоставленных лиц. Иногда можно встретить и двухцветные Волги, но как правило это импортные модели, которые уже перекрашивались за границей.

салон базовой модели ГАЗ-24

Что касается салона ГАЗ-24, то он тоже достаточно прост и почти аскетичен. Скромная обивка, минимум оборудования и приглушенные цвета не вызывали диких эмоций, но и не были навязчивыми. Но многим он нравился, ведь салон был достаточно просторным и широким, а диваны (до 1977 года они устанавливались как сзади, так и спереди) отличались мягкостью, комфортабельностью и имели подлокотники. Передняя панель плоская, симметричная и минималистическая (отсутствовал даже тахометр), ее обивка была сделана из матового фактурного хрома, которого немного позже заменила обивка «под дерево». Интересно и то, что спидометр был ленточным, на котором скорость показывалась в следствии прокрутки красной ленты с цифрами слева направо. Руль и все рукоятки были изготовлены из черного прочного пластика, но последние дополнительно имели белые декоративные вставки (которые потом заменили на черные).

В принципе, все приборы управления были «американского типа», а поэтому несколько непривычными для советского населения. К примеру, кнопка переключения ближнего и дальнего света, а также – педаль акселератора находились на полу, а «ручник» — под панелью приборов. Все остальные кнопки и переключатели (свет фар, отопление, омыватели, «поднос»…) располагались горизонтально в один ряд, как справа, так и слева от руля. Цвет диванов гармонично сочетался с цветом обивки дверей (до 1977 года это была комбинация ворсистой ткани и винила, а цвет использовался исключительно красный, серый либо коричневый). Иногда можно встретить велюровые или плюшевые нарядные обивки, но они делались исключительно под заказ высокопоставленных лиц. Все модификации ГАЗ-24 имели трехдиапазонный приемник, который принимал волны разной длины (короткие, средние и длинные), а некоторые модели дополнялись и коротковолновой приставкой под основной радиолой. Экспортные экземпляры оборудовали приемниками, принимавшими FM-диапазон и имеющими исключительно английские обозначения.

Общие характеристики и технические особенности ГАЗ-24


Двигатель автомобиля ГАЗ-24

Новая «Волга», как и ее предшественник, была заднеприводной, вот только сама база стала на 10 см больше, и это дало возможность вывести диван за пределы задних колес, сделав его шире. Несущий кузов автомобиля имел приваренную подмоторную раму и отличался такой компоновкой, которая гарантировала хорошую унификацию к любым его типам (универсал, такси, седан и т.д.). По сравнению с ГАЗ-21, 24-я модель стала на целых 13 см ниже, чем немного не соответствовала ГОСТу (передняя необозреваемая зона была на 1.5 см больше допустимой). Зато такое решение положительно сыграло управляемости автомобиля на высокой скорости, а также – комфорте сидящих в нем пассажиров, ведь машину намного меньше «трясло» во время езды по бездорожью. За счет уменьшения длины кузова и увеличения поворотных углов передних колес, улучшилась маневренность автомобиля.

первый эскиз багажника автомобиля

Четырехцилиндровый двигатель имел достаточно простую и типичную для того времени конструкцию – восемь приводных клапанов были расположены в головке блока цилиндров (по 2 шт). Сам блок цилиндров, поршни, головка блока и впускной коллектор изготавливались из легких алюминиевых сплавов. Благодаря тому, что гильзы были сменные (их еще называли «мокрыми»), ремонтировать двигатель стало намного проще. Одной из особенностей Волговского двигателя было и то, что он был очень дефорсирован, а это, в свою очередь, положительно сказалось на тяговой силе автомобиля, особенно при малых оборотах и использовании любых доступных смазочных материалов. ГАЗ-24 разгонялся до 100 км/ч всего за 19 секунд, а максимальная скорость, при этом, составляла 145 км. Да, показатели не самые лучшие, но вполне приемлемые для 70-х годов.

компоновочная схема автомобиля

Кстати, одними из важных нововведений стали синхронизировання коробка передач, тормозная система с раздельными приводами и самоотводящими цилиндрами, полнопоточный маслофильтр, амортизаторы телескопического типа, а также – заднеприводный стояночный тормоз. Карданная передача у Волги была двухшарнирная, а задний мост имел разрезной картер, аналогичный картерам компании Timken. Задний мост ГАЗ-24 был заметно облегченный, гипоидный и имел разъемный картер. Шасси отличалось простотой и консервативностью, зато обеспечивало долговечность всех деталей. Шкворневой передний мост был кованным, имел очень прочную поперечину и рычаги. Рессорная задняя подвеска имела телескопические амортизаторы, а удлиненные несимметричные рессоры имели более широкие листы, которые улучшали саму подвеску и боковую устойчивость автомобиля. Руль имел заднее расположение тяг, шарниры которых оснащались вкладышами из пластика. Само рулевое колесо имело две спицы, а ступица была немного углублена. Колодочные барабанные тормоза имели гидравлический привод и автоматическую регулировку зазора. Диаметр барабанов составлял 11 дюймов, и это гарантировало отличную динамику тормозов в сочетании с мощностью двигателя и возможностью езды на достаточно высоких скоростях.

Кроме того, новинкой советского автопрома стал гидровакуумный усилитель, который, по сути, являлся полной копией узла Girling PowerStop и современное отопление салона с функцией обдува не только переднего, но и заднего стекла. Хоть новая «Волга» обрела достаточно эргономичную и современную компоновку, нельзя не остановить свое внимание и на нескольких ее недостатках. Во-первых – это несоответствие пропорций и углов пониженной крыши с дверным проемом, что делало посадку в машину несколько затрудненной. Во-вторых – это неудобный багажник с излишней погрузочной высотой и затрудненным доступом к его передней стенке. Хотя сам багажник вполне может похвастаться более удобным и надежным замком.

Технические характеристика ГАЗ-24


Год выпуска1959-1978 гг.
Название ГАЗ-24 «Волга»
Год выпуска 1970-1978 гг
Кузов Несущий цельнометаллический седан
Вместительность 4 пассажира, водитель, 50 кг багажа
Двигатель Карбюраторный, 4-цилиндровый 24-Д
Объем двигателя 2445 см.3
Диаметр цилиндра 92 см
Степень сжатия 8,2
Макс. мощность 69,9 кВт / 95 л.с.
Вид топлива Аи-93
Средний расход топлива 10-13 л/100 км
Максимальная скорость 145 км/ч
Время разгона до 100 км/ч 19 сек
Сцепление Сухое, однодисковое с гидравлическим приводом
Коробка передач Механическая, 4-ступенчатая, оснащена синхронизаторами
Подвеска, передняя/задняя Независимая/рессорная
Амортизаторы Телескопические, гидравлические с 2-сторонним действием
Карбюратор 2-камерный с падающим потоком
Рулевой механизм Глобоидный с 3-гребневым роликом и передаточным числом 19,1
Рулевой вал Оснащен травмобезопасной муфтой и противоугонным устройством (блокиратором)
Тормозная система Барабанного типа с гидравлическим приводом и индикатором об отказе одного из контуров
Батарея аккумулятора 6СТ-60-ЭМ

Смотрите полные характеристики ГАЗ-24

Производство и экспорт

Историю производства данного автомобиля принято делить на три этапа, хотя фактически он состоит из двух. «Третья серия» была подвержена очень серьезной модернизации и получила индекс ГАЗ-24-10, поэтому к ГАЗу-24, как таковому, и не относиться, а рассматривается как отдельная модель.

Волга «первой серии» выпуска, в период с 1968 по 1977 гг.

«Волги» в первые годы выпускались небольшими партиями и каждая из них имела свои отличия. Конструкторам постоянно приходилось тестировать автомобили, исправлять ошибки, использовать определенные наработки и совершенствовать автомобиль. Первым делом исправление касалось зеркал заднего вида, которые на практике оказались неудобными. В результате, левое зеркало перенесли на дверь водителя, а правое исключили полностью. Далее был установлен более надежный замок багажника и рессоры, а через неточность показателей ленточного спидометра, его заменили обычным, стрелочным. Кстати, спустя пару лет конструкторы решили установить и задние стояночные огни, которые всегда зажигались при открытии дверей пассажирами.

черная элитная «Волга», владельцем которой был Брежнев

«Вторая жизнь» автомобиля началась в 1977 году, когда модернизация коснулась не только технической части, но и его внешнего вида. Бамперы обзавелись своеобразными «клыками», которые подчеркивали строгость и агрессивность, а также – противотуманными фарами. Сзади дополнительно установили фонари с катофарами. В салоне автомобиля все металлические детали прикрыли мягкой обивкой из ткани или кожзама. Это делало его более комфортабельным, уютным и безопасным. Заботясь о пассажирах, конструкторы установили ремни безопасности, хотя и пришлось пожертвовать подлокотниками.

салон экспортной праворульной «Волги»

Советская «Волга» пользовалась широкой популярностью в многих европейских странах и даже в тех, которые считались более развитыми в плане автомобильного производства. Советские автомобили ежегодно тысячами импортировались как в готовом, собранном виде, так и в форме SKD (комплектов для дальнейшей сборки). Стоит отметить, что наибольшей популярностью пользовались именно модели с экономичным дизельным двигателем, а иностранные дилеры довольно часто изменяли дизайн салона или цветовое решение ГАЗ-24.

Основные модификации двадцать четвертой «Волги»


ГАЗ-24-01 – такси с маркированным кузовом седан, дефорсированным двигателем ЗМЗ-24-01, таксометром, зеленым фонарем (свободен)

такси с кузовом седан, модель 24-01

ГАЗ-24-02 – пятидверный универсал серийного производства.

Пятидверный универсал ГАЗ 24-02

ГАЗ-24-03 – санитарный автомобиль

ГАЗ-24-07 – такси с кузовом седан и газобаллонной установкой.

ГАЗ-24-24 – лимитированный автомобиль для спецслужб с улучшенным двигателем, большей скоростью движения (до 170 км/час) и усиленным кузовом. В народе назывался «догонялка».

Модель ГАЗа-24-24, разработанная для спецслужб («догонялка»)

ГАЗ-24-54 – экспортный праворульный седан

ГАЗ-24-95 — лимитированная серия с полным приводом и отсутствием рамы. Всего выпущено 5 экземпляров, одна из которых досталась Брежневу, а остальные – высокопоставленным военным, в обкомы и милицию.

Интересные факты и запоминающиеся события

Волга очень часто использовалась в советских соревнованиях, и была одним из самых сильных участников. Их водители носили репутацию достаточно агрессивных и просто безрассудных гонщиков, каждая гонка которых нередко заканчивалась серьезными повреждениями. Кстати, ГАЗ-24 регулярно участвовал в различных гонках вплоть до 2000-х годов.

В 1976 году завод «Радон» (а потом подключился и «Агат») массово выпускал сувенирные игрушки ГАЗ-24 в масштабе 1:43. Первыми ее купить могли только читатели журнала «Автолегенды СССР» №9, куда она прилагалась в качестве подарка.

игрушка ГАЗ-24, которая прилагалась к журналу Автолегенды СССР №9

Британская группа «Depeche Mode», снимая в 1986 году клип «Stripped», использовала во многих кадрах черную Волгу. В народе автомобиль любили называть «баржа» (грузовое судно)

ГАЗ-24 Кабриолет – это довольно редкое явление, которое выпускалось даже не Горьковским заводом, а Бронницким, и то – только перед большими военными парадами.

редкий экземпляр Волги Кабриолет, представлена в одном из музеев

Этот автомобиль прославился в таких фильмах «Служебный роман» и «Люди и манекены», а также сериале «Чернобыль. Зона отчуждения».

«Волга» в одном из эпизодов фильма «Служебный роман»

Смотрите также история ГАЗ-69 и история ГАЗ М20 Победа

avtoclassika.com

ГАЗ-24 — Энциклопедия журнала «За рулем»

Описание модели


ГАЗ-24
Технические характеристики:
кузов седан/универсал
количество дверей 4/5
количество мест 5/7
длина 4 735 мм
ширина 1 800 мм
высота 1490/1540 мм
колесная база 2800 мм
колея передняя 1476 мм
колея задняя 1420 мм
дорожный просвет 180 мм
объем багажника  л
расположение двигателя спереди продольно
тип двигателя бензиновый
объем двигателя 2445 см3
Мощность 95/4500 л.с. при об/мин
Крутящий момент 186/2400 Н*м при об/мин
Клапанов на цилиндр
КП четырехступенчатая механическая
Подвеска передняя независимая, рычажно-пружинная
Подвеска задняя рессорная
Амортизаторы
Тормоза передние барабанные
Тормоза задние барабанные
Расход топлива 13 л/100 км
максимальная скорость 145 км/час
годы производства 1968-1985
тип привода задний
снаряженная масса 1420/1550 кг
разгон 0-100 км/ч  сек

ГАЗ-24 — легковой автомобиль среднего класса, выпускавшийся Горьковским Автомобильным Заводом с 1968 по 1986 годы. Являлся преемником ГАЗ-21 и предшественником ГАЗ-24-10. Выпускался с двумя типами кузовов: седан и универсал. В СССР в годы своего производства был самым престижным автомобилем, который можно было приобрести в личное пользование, также использовался в ряде государственных учреждений и служб: такси, милиция, скорая помощь, в качестве служебного и т.д.

История создания

Попытку создать автомобиль взамен стремительно устаревающей «двадцать первой» на ГАЗе предприняли практически сразу после старта её производства. Автомобиль, переживший три рестайлинга, несмотря на то, что они были максимально эффективными, исходя из имеющихся в распоряжении конструкторов ресурсов, к концу семидесятых был уже глубоко морально устаревшим.
Американский дизайн, на который ориентировался при создании своих моделей ГАЗ, в шестидесятые годы двигался вперед семимильными шагами. Трехлетний автомобиль выглядел уже устаревшим, модельные ряды компаний насчитывали десятки моделей и сотни исполнений. На фоне этого изобилия «двадцать первая» выглядела «бедной родственницей» — округлые, крупные формы и аэростиль выходили из моды вместе с плавниками, и заводчанам необходимо было подготовить адекватный ответ. Поиск образа шел долго и мучительно.
Дизайнерами (или, как это тогда называлось, художниками-конструкторами) новой машины были молодые специалисты Л. И. Циколенко и Н. И. Киреев.
Как и многие другие дизайнеры и конструкторы, специалисты ГАЗа находились под впечатлением от проходившей в Москве в 1959 году американской промышленной выставки с её хромом, лоском и двухметровыми хвостовыми автомобильными килями. Первые макеты будущей Волги по этой причине живо напоминают «среднестатистического американца» тех лет.

Один из первых макетов ГАЗ-24. 1961 год

Эскиз 1961 года

Макет 1961 года

Эскиз 1963 года

Эскизы 1965 года. Практически серийная Волга. Обращает на себя внимание вариант с прямоугольными фарами, однако в СССР тогда такие просто не производились

Ходовой прототип с четырехфарной системой освещения. 1966 год

Однако, стилистам очень скоро стало ясно, что такой экстерьер будет выглядеть современным очень недолго, до нового «витка» в дизайне. Необходимы были простые, канонические формы, проверенные решения, отсутствие ярких, сиюминутных деталей. Постепенно, скетч за скетчем, макет за макетом, выпестовался из пластилина, глины и дерева образ будущего автомобиля. За время создания машины было построено шесть полноразмерных макетов против шести для «Двадцать-первой Волги». И все равно машина тяготела к американской школе стиля. По заокеанским меркам, это был среднеразмерный седан вполне классического дизайна. «Китовый ус» решетки радиатора и подфарники намекали на некую преемственность поколений, маленькие вертикальные задние фонари были призваны подчеркнуть ширину автомобиля и являлись распространенным дизайнерским элементом на автомобиле тех лет…
Были и оригинальные находки: «зеркально отраженный» изгиб Хоффмайстера в рамках передних дверей, интересные хромированные «клычки» возле номерного знака (позже были устранены), стояночный фонарь в дефлекторе на задней стойке, строгая и стильная решетка радиатора. Благодаря ниспадающей боковой линии автомобиль имеет стремительный, динамичный образ.
Дизайнерам предстояло решить непростую задачу – наделить динамизмом представительский седан крупных размеров, при этом не переборщив, но и не сделав американским «чемоданом», и с задачей этой они справились безупречно.
Проектирование изначально велось под четыре типа двигателя — 2,5-литровую алюминиевую «четверку» на базе двигателя ГАЗ-21 (судя по всему, изначально для работы в такси), V-образный шестицилиндровый в 3 литра (базовый), V-образный восьмицилиндровый объемом 5,53 литра (спецверсия для силовых ведомств), четырёхцилиндровый дизель (для Европы, где дизельные «Волги» уважали таксисты — по опыту экспортных продаж ГАЗ-21; предполагался импортный).
Изначально планировавшийся как базовый V6 (2,99 литра, 136 л.с.) моделей 24-14 (чугунный блок) и 24-18 (алюминиевый) к началу серийного производства из стадии экспериментов так и не вышел, его планировали освоить на втором этапе работы над автомобилем уже параллельно с серийным производством.
Но в начале семидесятых цены на нефть резко выросли, и в таких условиях трехлитровый двигатель для автомобиля среднего класса, очевидно, посчитали излишним. Остальные варианты силового агрегата были в той или иной мере реализованы.
Механические коробки изначально предполагалось использовать на модификации для такси. На практике осталась только четырехступенчатая механическая с рычагом в полу как самая простая, дешевая, способствующая экономии топлива и наиболее соответствующая уровню мирового (правда, преимущественно, европейского) автомобилестроения.
В 1966 году появились два ходовых прототипа новой «Волги». Одна из них имела необычную четырехфарную систему освещения, от которой отказались в пользу более привычной двухфарной. Основным лейтмотивом в оформлении автомобиля остался стилизованный щит. В его форме была выполнена эмблема на решетке радиатора, выштамповка на капоте, а также общее решение передка.

Продвижение и экспорт «Волги»,

В 1967 году Автоэкспорт сообщает о запуске в производство новой модели под знаменитым Брендом и совершает, тем самым, серьезную стратегическую ошибку. Продажи «двадцать первой» резко падают, а «двадцать четвертая» к этому моменту не выпущена даже опытным тиражом.
В рекламе для зарубежных потребителей внешнеторговое ведомство делает акцент на большие размеры автомобиля, хорошую динамику и проходимость. Позиционируется автомобиль скорее как молодежный, на всех брошюрах красивые молодые девушки, огни ночного города либо природные пейзажи. Волга «на Запад» — это облагороженные салоны, приемники с FM-диапазоном и даже порой, окраска «металлик». Для привередливого европейского потребителя аскетичный салон «двадцать четвертой» Волги простоват и даже как то неуместен, учитывая класс авто.

Рекламная фотография ГАЗ-24. Обращает на себя внимание яркий вишневый цвет и красные кружки в выштамповках колесных колпаков Из книги Александра Лекае «Новая Волга»

Из рекламы автоэкспорта: «Новая «Волга» характеризуется высокой скоростью и отличной проходимостью» В кадре хороша видна панель приборов и необычный красный салон

Реклама ГАЗ-24-02 под наименованием Volga Combi

Судя по шильдику на правом крыле, для этой рекламы универсала использовался автомобиль, предназначенный на внутренний рынок.

Реклама Волги для рынка Нидерландов. Berline — немецкое название седана

Реклама дилера «Скальдия-Волга» для рынка Нидерландов. Перед нами необычная «переходная» версия. Решетка радиатора уже от ГАЗ-24-10, ручки дверей от ГАЗ-24, литые колесные диски на Волги завод никогда не устанавливал, это работа дилера.

Судя по наличию «гадкого утенка» Citroen 2CV на заднем плане, можно предположить, что фото сделано где-то в западной Европе. Обратите внимание на необычное расположение зеркал: одно на водительской двери, второе — на переднем крыле

Волга традиционно хорошо продавалась в Финляндии, Скандинавии, а так же некоторых западноевропейский странах. За небольшие деньги потребитель получал большой (напомним, что понятие «большой» в Европе и Америке кардинально разнилось) в меру комфортабельный автомобиль с хорошей проходимостью (для многих стран в ту пору это было актуально) и хорошим качеством сборки. Кроме того, западные дилеры часто дорабатывали автомобиль под нужды и особенности местных рынков и «Волга» на выходе имела улучшенную комплектацию, нежели версии, продаваемые внутри Союза.
Поставлялись также и праворульные версии для Англии и арабских стран с правосторонним движением. По данным Игоря Денисовца, таких автомобилей под обозначением ГАЗ-24-54 (56) и дизелем Indenor в 1978 году было выпущено около 1000 штук.
Мартовский номер журнала «За Рулем» за 1968 год посвящается Волге ГАЗ-24. Красивая красная машина на обложке скорее грамотный рекламных ход, чем реальность. Вишневый цвет никогда не станет самым распространенным, о белых бортиках покрышек забудут после опытной партии (в СССР такие колеса вообще серийно не выпускались), а от низкой «американской» посадки очень быстро придется отказаться.

Статья в журнале «За рулем» о «Волге» ГАЗ-24
Помимо базовой версии, ГАЗ-24 обладал целым рядом модификаций и экспериментальных автомобилей на его базе, в 1986 году он был заменен в производстве на модель ГАЗ-24-10
Новая Волга в значительной степени формировала транспортный поток на протяжении 70-ых — 80-ых годов и оставила заметный след в кино

Модификации ГАЗ-24

Материал подготовлен при участии Александра Астапенкова

wiki.zr.ru

Технические характеристики автомобиля Волга ГАЗ-24 и ее модификаций

Параметры

Автомобиль «Волга»

ГАЗ-24ГАЗ-2401ГАЗ-2402ГАЗ-2403ГАЗ-2404ГАЗ-2407
Кузов

Цельнометаллический, несущий

Тип кузова

седан

универсал

седан

Полезная нагрузка, включая водителя

5 чел. +50 кг багажа

7 чел.

5 чел. +140 кг багажа

2 чел. +400 кг багажа

4 чел. + 1 чел на носилках

7 чел.

5 чел. +140 кг багажа

2 чел. +400 кг багажа

5 чел.

Масса снаряженного автомобиля, кг

1420

1420

1550

1550

1550

1560

Полная масса автомобиля, кг

1820

1820

2040

1900

2040

1970

Распределение полной массы по осям, кгс
— передняя ось

870

870

920

860

920

870

— задняя ось

950

950

1120

1040

1120

1100

Колея передних колес, мм

1476

1476

1476

1476

1476

1476

Колея задних колес, мм

1420

1420

1420

1420

1420

1420

Дорожний просвет под нагрузкой,мм
— под поперечиной передней подвески

185

185

190

185

190

185

— под картером заднего моста

174

174

180

174

180

174

Наименьший радиус поворота по колее наружного переднего колеса, м

5,6

Максимальная скорость, км/ч

145

135

140

140

130

130

Контрольный расход топлива при скорости 80 км/ч , л/10км

10,5

11,0

11,0

11,0

11,5

9,7

Средний расход, л/100 км

10-13

10-13

11-14

11-14

11-14

8-11

Модели двигателя

24Д

24-01

24Д

24Д

2401

2407

Тип двигателя

Карбюраторный, четырехцилиндровый, четырехтактный

Диаметр цилиндра и ход поршня

92+-92

Рабочий объем, см.куб.

2445

Степень сжатия

8,2

6,7

8,2

8,2

6,7

8,2

Мощность,кВт(л.с.)при 4500 об/мин

69,9(95)

62,5(85)

69,9(95)

69,9(95)

62,5(85)

58,8(80)

Крутящий момент,Н*м(кгс*м) при 2400 об/мин

186,3(19)

171,6(17,5)

186,3(19)

186,3(19)

171,6(17,5)

147,1(15)

Топливо

Аи-93

А-76

Аи-93

Аи-93

А-76

Газ

Удельный расход топлива г/кВт,ч(г/л.с.ч)*Расход газа куб.м /кВт,ч(куб.м/л.с.ч)

306(225)

312(230)

306(225)

306(225)

312(230)

0,152

(0,122)*

Трансмиссия

Сцепление

Однодисковое, сухое

Привод сцепления

Гидравлический, не требующий регулировки в эксплуатации

Коробка передач

Механическая, четырехступенчатая с синхронизаторами на всех передачах переднего хода

Передаточные числа передч

1-я передача-3,5; 2-я передача -2,26; 3-я передача -1,45;4-я передача -1,0; задний ход-3,51

Карданная передача

Открытая, одним валом

Главная передача

Гипоидная, передаточное число 4,1

Масса заднего моста, кг

85

Ходовая часть

Передняя подвеска

Независимая, на поперечных рычагах, с цилиндрическими пружинами

Масса передней подвески, кг

100

Задняя подвеска

Рессорная

Амортизаторы

Гидравлические, телескопические, двухстороннего действия

Колеса

Штампованные дисковые

Шины

Камерные или безкамерные. Размер 7,35-14 (185R14)

Рулевое управление

Рулевой механизм

Глобоидный червяк с трехгребневым роликом. Передаточное число 19,1

Рулевой вал

С противоугонным устройством и травмобезопасной муфтой

Тормозная система

Рабочая тормозная система

Барабанная на всех четырех колесах, с гидравлическим приводом, усилителем, разделитилем и сигнализатором об отказе одного из контуров

Стояночная тормозная система

С механическим приводом на тормозные механизмы задних колес

Электрооборудование

Напряжение в сети, В

12. «-» соединен с массой

Генератор

Г250-Н1 или Г259 переменного тока с встроенным выпрямителем

Прерыватель распределитель зажигания

Р119-Б

Свечи зажигания

Для двигателя 24Д-А17В(А7,5-БС) с длинной резьбы 12мм, для двигателя 2401-А11(А11-БС)

Аккумуляторная батарея

6СТ-60-ЭМ

Регулятор напряжения

РР350, бесконтактный, транзисторный

Стартер

СТ-230-Б

Катушка зажигания

Б115

Звуковые сигналы

С302 и С303

Стеклоочиститель

СЛ109Е

Стеклоомыватель

С электрическим приводом

Радиоприемник

А271Г

gaz24.info

Отправить ответ

avatar
  Подписаться
Уведомление о
