Газ на карбюратор поставить – Установка газового оборудования на автомобиль своими руками карбюратор

Содержание

Установка газового оборудования на автомобиль своими руками карбюратор

Газ, как известно дешевле бензина. Поэтому установка ГБО существенно снизит ваши расходы. Большинство автомобилей которые колесят по дорогам СНГ относятся к марке ВАЗ. Поэтому, тому  у кого такая марка автомобиля будет полезна и интересна эта информация. В этой статье мы рассмотрим, как можно подключить ГБО на ваш карбюратор и какой тип лучше выбрать.

Какое ГБО лучше выбрать

Для карбюратора авто подойдет любое ГБО 1 или 2 поколения. Да, на данный момент уже есть 3 и 4 поколение, но на данный тип двигателя это будет бесполезно. Так как они отличаются от старых моделей наличием электроники, а на карбюраторном двигателе нет соответствующих датчиков, и поэтому не стоит устанавливать последние модели. Они автоматом превратятся в 1-2 поколение.

ГБО 2-го поколенияОтличий между ГБО первого поколения и второго практически нет. Газовый шланг подключается к карбюратору через проставку-смеситель или через врезку в карбюратор. Под действием разряжения во впускном коллекторе газ из редуктора через дозатор поступает в карбюратор.  Единственное отличие — в дозаторе газ.

В первом поколении дозатор газа ручной, он выставляется в нужное положение один раз и практически не требует регулировки. А у второго поколения дозатор электронный, с клапаном, который взаимодействует с двигателем в зависимости от показаний датчика кислорода и положения дроссельной заслонки карбюратора.

Такая система второго поколения не совсем подходит к классическим автомобилям. Но из нее легко можно сделать ГБО 1 поколения. Для этого достаточно заменить электронный дозатор на механический. Для карбюратора будет лучшим вариантом ГБО первого поколения.

Комплектующие ГБО

  • Газовый баллон
  • Мультиклапан
  • Заправочное устройство
  • Газовая магистраль
  • Газовый фильтр
  • Газовый клапан
  • Редуктор-испаритель
  • Дозатор
  • Смеситель
  • Бензиновый клапан
  • Переключатель топлива

Комплектация ГБОУстановка ГБО своими руками: инструкция

При установке ГБО своими руками, будем использовать такую последовательность:

  • Установка баллона;
  • Оборудование проводки газопровода;
  • Установка смесителя и клапанов;
  • Монтаж редуктора и дозатора, пульта управления.

Когда мы определили план и очередность работ, можно приступить к самой установке. Итак, приступим.

Установка баллона

Баллоны производятся двух типов: цилиндрические и тороидальные (в народе их знают как таблетки). Для автомобилей классической компоновки лучше всего подойдет цилиндрический баллон, так как такие автомобили имеют большую вместимость. Лучшим вариантом будет, установить баллон в багажник, где есть много свободного пространства.Установка баллона

У автомобилей с кузовом хэтчбэк, багажник находится в салоне. Поэтому установка цилиндрического баллона будет не самым лучшим вариантом, он займет очень много пространства. В основном у таких авто предусмотрена ниша для запасного колеса. Именно туда следует поместить баллон, только не цилиндрический, а тороидальный (таблетку).

Установка тороидального баллона

Баллон должен быть надежно закреплен. Иначе при движении он будет кататься, и может повредить детали, которые расположены на нем. Это можно сделать с помощью специальной подставки и металлические полосы с болтовым креплением.


После того как установили баллон, необходимо вывести заправочный вентиль. В основном вентиль монтируют чуть ниже заднего бампера, закрепив его на крепежной пластине. Также можно вывести вентиль на одном из задних крыльев. Но для этого придется просверлить в необходимом вам месте отверстие с нужным диаметром.

Установка заправочного вентиля

Проводка газопровода

После того как установили баллон, занимаемся проводкой газопровода. Для этого просверливаем отверстие от мультиклапана баллона к моторному отсеку. Газопровод не должен проходит в салоне, лучше пускать его по днищу машины.

Лучше просверлить отверстие немного большего диаметра, в него вставить небольшой кусок пластиковой трубы и закрепить. Так получится дополнительная вентиляция для мультиклапана.

Оборудование проводки газопровода

Обрабатываем антикоррозийной мастикой вставленные трубки. Затем нужно провести сам газопровод. Он должен быть хорошо закреплен и находиться как можно дальше от подвижных элементов автомобиля.

Проводка газопровода

Установка смесителя и клапанов ГБО

Теперь пришло время заглянуть под капот автомобиля и определить место для остальных деталей ГБО.

Установка смесителя

Для начала установим смеситель. В карбюраторных двигателях смеситель являет собой проставку между карбюратором и впускным коллектором.

Установка смесителя на карбюратор

Между тремя элементами: коллектором, смесителем и карбюратором в обязательном порядке должны присутствовать прокладки или можно воспользоваться герметиком. Главное, чтобы при работе этих элементов, между ними не было подсоса воздуха.

Установка бензинового электроклапана

Устанавливаем бензиновый клапан. Его нужно установить с той стороны, откуда идет подводка топливного трубопровода к бензонасосу. Установить клапан нужно в трубопровод. Разрезаем трубопровод и устанавливаем в разрез клапан, затем «железно» зажимаем его хомутами.

Установка бензинового электроклапана

Нужно заметить, что клапан размещается не перед бензонасосом, а в топливопроводе идущим от бензонасоса к карбюратору. В противном случае при перекрывании и подаче бензина, бензонасос не сможет подавать бензин в карбюратор.

Установка газового клапана

И на последним будет газовый клапан. По возможности его лучше установить подальше от бензинового клапана. Большое расстояние между ними обеспечит вам полную безопасность в случае ДТП. Его нужно закрепить в доступном месте, чтобы при возможности можно было бы к нему легко добраться.

Установка газового клапана

К газовому клапану проводиться газопровод, который был проложен ранее от баллона к моторному отсеку.

Монтирование редуктора, дозатора и пульта управления

Установка газового редуктора

Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.

Установка газового редуктора

Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.

К самому редуктору подводится газопровод, идущий от газового запорного клапана.

Установка дозатора газовой смеси

Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.

Установка дозатора газовой смеси

Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.

Пульт управления

Наконец дошли до завершающего этапа — это установка пульта управления ГБО.

Пульт управления ГБО

В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.

Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру.



vse-provse.com

Врезка газа в карбюратор (способы, преимущества и недостатки)

Врезка газа в карбюратор

Среди огромного количества машин с инжекторным двигателем, на наших дорогах еще можно встретить карбюраторные силовые установки. Постоянное подорожание бензина заставляет автовладельцев переходить на газовое топливо. Оптимальным вариантом для карбюраторного автомобиля считается ГБО 2 поколения. Сделать врезку газа в карбюратор, и правильно выбрать комплектующие, поможет специалист, устанавливающий газовое оборудование. А о том,что такое врезка газа в карбюратор, и как ее сделать самостоятельно, поговорим в нашей статье.

Существующие способы врезки

Для каждой модели автомобиля подбирается соответствующе газовое оборудование. Врезка ГБО в карбюратор второго поколения ничем не отличается от первого ГБО. Мастер подбирает наилучший вариант в индивидуальном порядке, учитывая конструкцию машины.

Простейшим считается вариант установки смесителя-проставки, оборудованной разделителем. Врезка газа в карбюратор таким способом обладает основными преимуществами:

  • корпус карбюратора не подвергается механическому воздействию;
  • отсутствует процесс сверления.

Врезка газа в карбюратор

Это вариант часто применяют для врезки штуцеров под газ в карбюраторах, типа «Озон». Для этого удаляют текстолитовую прокладку, монтируют газовый смеситель. Такая технологическая операция может выполняться на любом обычном карбюраторе.

Установленный газовый смеситель оборудован регистром мощности. В конструкции предусмотрено два выхода, с возможностью автономной регулировки. Благодаря регистру можно настроить оптимальную подачу газа. Это позволяет значительно уменьшить расход газа, получить наилучшие динамические характеристики. Простой монтаж придал этому способу высокую популярность.

«Черепашка»

Внешний вид смесителя напоминает черепаху. Чтобы его установить, не нужно заниматься демонтажем карбюратора. Выкручивают крепёжные гайки на воздушном фильтре, снимают прижимную пластину и устанавливают черепашку. Затем все гайки возвращают на место. Такая установка требует одной доработки. Чтобы создать газовую магистраль, в корпусе фильтра высверливается отверстие. Регулировка осуществляется с помощью дозатора, имеющего:

  • вход;
  • выход;
  • регулировочный болт.

Врезка черепашка

К сожалению, работа на газу приводит к уменьшению мощности, примерно на 7%, независимо от вида топлива (пропан, сжиженный газ). Это происходит из-за уменьшения диаметра проходного отверстия, через которое поступает воздушный поток. Настройка газовоздушной смеси в этом случае намного сложнее. Смесь может быть сильно перенасыщенной или «обедненной». Такой простой монтаж может использоваться для различных видов карбюраторов:

  • озон;
  • дааз;
  • вебер.

Смеситель ГБО черепаха

Карбюратор «Солекс»

Существует возможность врезки штуцера газа в карбюратор, для установки ГБО, отличающейся отдельной регулировкой. На «Солекс» устанавливают ГБО второго поколения. Этот вариант намного сложнее. Однако, по мнению профессионалов, он самый лучший для установки газобаллонного оборудования.



Для настройки подачи топлива имеется специальный регулятор, осуществляющий автономную подачу газа на камеры. Способ врезки газа в карбюратор «Солекс» считается наиболее сложным, но очень выгодным. Этот вариант можно использовать при одном условии. Владелец машины никогда не будет снимать газовое оборудование. В противном случае будет необходимо заглушить врезанный штуцер.

Врезки в Solex

Как правильно делается врезка штуцера в «Солекс»?
Чтобы выполнить такую технологическую операцию, необходимо придерживаться определенной последовательности:

  • проводится демонтаж карбюратора;
  • в камере сверлят два отверстия, причем выбирают наиболее удобное место, чтобы было легко подвести и закрепить газовые трубки;
  • метчиком нарезается резьба;
  • вкручивают соответствующие штуцеры;
  • монтируют и фиксируют газовые трубки.

Технологическая операция врезки газа в карбюратор «Солекс» должна выполняться с абсолютной точностью. Такое оборудование настроить намного проще. Очень важно чтобы все детали входящие в комплект ГБО отличались высоким качеством, были выпущенным известным производителем. Сборка и установка должна осуществляться профессиональным мастером.

Переделка «Солекс», когда жидкое топливо (бензин) постоянно увеличивается в цене, полностью себя оправдывает. Это хорошо видно, когда приходится осуществлять на машине большое количество различных поездок. Экономия составляет приблизительно 50%.

Что выбрать: врезку газа в карбюратор или проставку?

Если говорить о динамических свойствах двигателя, экономии финансовых средств, то врезка штуцеров газа в карбюратор «Солекс» очень выгодна. Недостатком проставки считается перекрытие воздушного потока. Сегодня существуют конструкции «солекс», в которых невозможно сделать врезку или установить проставку. Поэтому для карбюратора «solex» идеальным вариантом считается установка штуцеров.

Смеситель ГБО Озон

Для сохранения динамики, создания невысокого расхода топлива, можно воспользоваться смесителем-проставкой, оборудованной камерным разделителем или применить врезной вариант.

Когда нет возможности изменить работу топливной системы, когда требуется простая установка, самым подходящим вариантом будет «черепашка».

Врезка газа в карбюратор: преимущества и недостатки

Монтаж смесителя-проставки, имеющего камерный разделитель, отличается несколькими положительными качествами:

  • не требуется сверлить отверстия в карбюраторе;
  • существует возможность тонкой подстройку подачи газа;
  • не изменяются динамические характеристики двигателя;
  • простой монтаж.

Основным недостатком этого варианта, считается возможность установки только на классические двигатели.

Смеситель ГБО

К положительным свойствам смесителя «черепашка» можно отнести:

  • легкая установка;
  • отверстия делаются лишь в корпусе воздушного фильтра;
  • может устанавливаться на любую модель карбюратора;

При всех достоинствах, «черепашка» имеет и несколько отрицательных качеств:

  • сложная регулировка подачи газовоздушной смеси;
  • ухудшаются динамические характеристики.

Самым сложным и продвинутым вариантом, считается врезка газа в карбюратор. Она отличается несколькими достоинствами:

  • высокая экономичность;
  • не влияет на динамику двигателя;
  • есть возможность монтажа на «Солекс».

Единственным серьезным недостатком этого способа, является невозможность переделки. Вернуть все в первоначальное состояние будет очень сложно.

Врезка газа в карбюратор

4.3 (85%) 4 vote[s]





gbo4auto.ru

знакомимся со всеми аспектами вопроса

Цены на топливо растут каждый день и те водители, автомобили которых работают на бензине, не знают что делать со своим железным конем. Многие отказываются от такого дорогого удовольствия и пересаживаются на два велосипедных колеса.

Но при наших суровых климатических условиях, когда зимой температура частенько опускается до -10°С и ниже, не особенно то и погоняешь на велосипеде. Вот и получается, что с одной стороны денег жалко, а с другой и мерзнуть не хочется.

Но все же многие умудряются найти решение и в данном вопросе, устанавливая на свои карбюраторные автомобили ГБО – газо-баллонное оборудование.

Хотя и газ сегодня стоит не так уж и дешево, но все равно при регулярной езде на автомобиле такой способ довольно сильно помогает сэкономить денежки, хотя многие считают его более опасным. Попробуем сами разобраться во всех плюсах и минусах ГБО и в особенностях его установки на наиболее распространенные автомобили ВАЗ.

1. ГБО: придется ли полностью отказываться от езды на бензине?

На самом деле установка газо-баллонного оборудования на Ваше авто ничего в нем не изменит. Вся конструкция механизма, работающего на бензине, остается такой же, только лишь в разрыв топливной системы нужно будет установить электромагнитный клапан. Именно с помощью этого клапана и будет осуществляться подача или перекрывание подачи газа. Таким образом, газовое оборудование является всего-навсего дополнением, которое позволяет автомобилю работать сразу и на привычном для него бензине, и на более дешевом газе.

Благодаря такой функциональности ГБО можно будет снять с автомобиля буквально в любой момент. Более того, благодаря конструкции 2-в-1 Вы получите возможность нивелировать недостатки обоих систем: заводить машину на газе в морозы переключаясь на бензин и экономить топливо продолжая езду на газе.

2. Разбираемся в достоинствах и недостатках ГБО

Не только цена является достоинством установки системы альтернативного топлива. Конечно, для водителей, которых постоянно находятся в дороге, это самый главный фактор, стимулирующий к такому обновлению. Но других водителей могут привлечь и следующие плюсы и преимущества газо-баллонного оборудования на авто:

1. Бензин является очень опасным веществом, поскольку даже при самом безопасном поведении с ним при высоком давлении все равно существует высокая вероятность детонации. Но, так как октановое число газа немного больше 100, то подобное явление полностью исключается как возможное.

2. Газ имеет такое свойство, как «летучесть». Благодаря ему под воздействием газа масло на стенках цилиндров не смывается, как это постоянно происходит при использовании бензина. Равномерность сгорания газа обеспечивает возможность этого вещества равномерно смешиваться с воздухом. Водители автомобилей, на которых установлен ГБО, утверждают, что благодаря перечисленным выше свойствам цилиндропоршневая группа двигателя служит эффективнее и дольше.

3. Газ совершенно по-иному взаимодействует с машинным маслом, поэтому последнее намного медленнее теряет свои основные свойства. Как результат, масло приходится менять реже.

4. При сгорании газа образуется намного меньше нагара, нежели от сгорания бензина. Но каким бы ни был хорошим газ, машина-то все рано приучена к бензину. Поэтому, существуют определенные нюансы вождения и ухода за авто, которое переделано на ГБО.

Среди таких нюансов и остальных недостатков газа следует назвать:

1. Сгорание газа провоцирует образование конденсата в редукторе. Поэтому, Вам периодически придется его сливать. Этого конечно не сложно, но и забывать об этой процедуре так же не стоит.

2. Самое неприятное в ГБО это то, что баллоны с газом занимает очень много пространства автомобиля. Если на грузовых машинах их можно прикрепить и с внешней стороны за кабиной водителя, то в легковой под них обычно отводится большая часть багажника. В связи с этим многие приобретают тороидальные баллоны, которые могут с легкостью поместится в нишу от запаски. Но тут тоже есть свой недостаток – такие баллоны стоят довольно дорого, хотя газа вмещают в себя не так уж и много. Да и выдвигаться в путь без запасного колеса – дело тоже довольно рискованное.

3. Баллоны с газон не только забирают пространство в салоне и багажнике – они еще и довольно сильно утяжеляют авто. В среднем их вес может колебаться от 30 до 50 килограмм.

4. Мороз – самый злейший враз ГБО. При минусовых температурах двигатель, работающий на газе, не заведется никогда. Но в этом случае спасает родной бензин, которым для начала стоит прогреть двигатель.

5. От газового оборудования намного быстрее изнашиваются воздушные фильтры, что учащает периодичность их замены.

6. Путешествовать на автомобиле, который работает на газе не так уж и просто. Если бензин продается чуть ли не на каждом метре, то приобрести баллон газа или заправить опустевший можно далеко не на каждой заправке. К примеру, проезжая сельскую местность это будет вообще нереально, хотя купить канистру бензина вполне возможно. Поэтому, придется либо запаковывать салон машины газовыми баллонами, либо в пути переключаться на бензин.

7. Многие считают, что при установке ГБО повышается опасность возникновения пожара при утечке газа. Хотя доля правды в этом есть, но на самом деле подобная ситуация может возникнуть в ситуации крайней невнимательности, когда автовладелец никак не отреагирует на возникнувший запах газа.

3. Разные поколения ГБО: в чем разница и какие преимущества каждого?

Идея о том, что обычный автомобиль способен ездить и на газе появилась достаточно давно. Поэтому на сегодняшний день уже было создано несколько поколений газово-баллонного оборудования. На самых старых авто еще встречаются системы эжекторного типа, которые относятся к ГБО первого поколения. Понятно, что современным автомобилям они вообще не подойдут, поскольку электроники у них нет никакой. Суть работы такой установки заключается в том, что для движения авто осуществляется всасывание газа в коллектор, в котором создается напряжение. Но тут есть один очень важный недостаток: в коллекторе газ может загореться, поскольку здесь он смешивается с газом. Конечно под капот пламя вырваться не сможет, поскольку преградой ему послужит специальная заслонка дроссельного блока автомобиля. Но как бы там ни было, следить за утечкой газа придется постоянно, иначе плачевных последствий не избежать.

Второе поколение газобаллонного оборудования не так уж и далеко ушло от первого. Но все же, оно является более современным из-за доступности электронного управления, что также делает его более экономичным. В частности, водитель может получать показатели из:

• датчиков положения заслонки дросселя;

• показателей оборотов двигателя.

• лямбда-зонда;

Что касается третьего поколения ГБО, то тут уже прибавились электрические газовые форсунки. Их монтирование производится в раструбах, которые идут непосредственно в цилиндры. Управление этими форсунками осуществляется благодаря микропроцессорным блокам, которые специально для этого и устанавливаются. Дозировка топлива в этом случае уменьшается в разы, что приводит к более высокой экономичности езды на ГБО третьего поколения.

Следующее, четвертое, поколение практически такое же, как предыдущее. Единственный нюанс — здесь была усовершенствована реакция при корректировании микропроцессом топлива. Другими словами, при той же мощности двигателя еще немного увеличилась экономичность езды.

Ну и пока последнее пятое поколение ГБО имеет совершенно иную конструкцию. Впрыскивание газа в камеру сгорания происходит в жидком виде, что делает такую систему еще более безопасной и эффективной. Таким образом, разница между автомобилями, которые ездят на бензине, и на которых установлено пятое поколение газового оборудования является совсем незначительной. Это позволяет задействовать практически все датчики электронного управления двигателем автомобиля. Но о герметичности газовых баллонов и всех соединительных деталей все равно остается на первом месте любого водителя.

4. Выбираем ГБО для карбюраторного двигателя

С поданного выше описания разных типов газобаллонного оборудования понятно, что для установки на автомобиль с карбюраторным двигателем подойдет исключительно только первое и второе поколения. Более современные варианты являются неприемлемыми для них, поскольку предполагают наличие электронных датчиков, которые на карбюраторных двигателях отсутствуют. Даже если установить ГБО 4-го поколения, то из-за невозможности реализации всех наворотов, оно превратится в обычное первое или второе.

Если выбирать между первым и вторым поколением, то стоит обратить на еще одни отличие, которое существует между ними: на ГБО первого поколения стоит ручной дозатор газа, нужное положение которого определяется один раз, так же как на карбюраторе; ГБО второго поколения отличается электронным дозатором со специальным клапаном, который приводит в действие шаговый двигатель в зависимости от того, на каком уровне находится стрелка показателя датчика кислорода и в каком положении на расположена дроссельная карбюраторная заслонка.

Второе поколение преимущественно устанавливается на автомобили, оснащенные электронными карбюраторами. К таковым относится весь японской автопром 80-х годов. На те же автомобили, которые мы называем отечественными, можно устанавливать ГБО исключительно первого поколения, поскольку все остальные будут для них просто бесполезными и для их установки нужно будет попросту заменить электронный дозатор на механический.

5. Знакомимся с комплектацией ГБО для установки на карбюраторный двигатель

Поскольку цель данной статьи заключается в том, чтобы научиться самостоятельно устанавливать газобаллонное оборудования на автомобили, то стоит разобраться в том, из чего состоит такая топливная система. Для ее установки Вам необходимо будет приобрести:

• газовый баллон;

• мультиклапан;

• устройство для заправки;

• газовая магистраль, позволяющая пропускать газ под высоким давлением;

• газовый фильтр;

• газовый клапан;

• дозатор для правильной подачи газа;

• если Вы не собираетесь проводить врезку в карбюратор, то еще понадобиться смеситель;

• бензиновый клапан;

• переключатель топлива, который позволит Вам заводить машину на бензине а движение продолжать на газе.

6. Особенности работы ГБО и схема подключения к бензиновой системе

Итак, баллон с газом стоит разместить в багажнике. Возить его в салоне будет совсем неудобно и не эстетично, хотя и в багажнике он займет достаточно много пространства. В машинах побольше баллоны крепятся с наружной части автомобиля. На газовый баллон необходимо установить мультиклапан, благодаря которому он будет связываться со всем остальным автомобильным механизмом. Именно через мультиклапан газ как закачивается внутрь баллона, так и поступает из него в газовую магистраль и в двигатель в целом.

Выносное заправочное устройство (ВЗУ) стоит устанавливать в месте, к которому можно легко дотянуться, когда баллон нужно будет заправить. ВЗУ и мультиклапан соединяются при помощи магистрали, которая являет собой обычную медную трубку. Но нам еще понадобиться газовая магистраль высокого давления, которая представляет собой такую же трубку, только направленную от мультиклапана непосредственно к двигателю автомобиля. Очень важно перед ее подключением к баллону перекрыть газ, иначе Вы рискуете отравиться. На пути магистрали очень важно установить фильтр, который будет очищать газ. Не забываем также о клапане, с помощью которого можно будет прекращать подач газа из баллона, если Вы решите переключиться на бензин или же попросту заглушите двигатель.

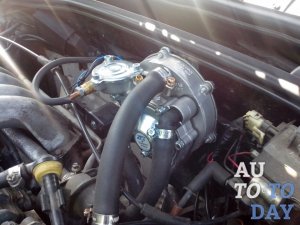

Пройдя сквозь фильтр, газ будет поступать на редуктор-испаритель. Здесь давления газа снизится до показателя ниже, чем одна атмосфера. Здесь газ будет испаряться, поскольку при минусовой температуре он из жидкого превращается в газообразный, что также позволяет охлаждать редуктор. По этой причине последний очень часто даже порывается льдом. Но проблема состоит в том, что такой газ испаряется очень плохо, да и автомобиль на нем не сможет завестись. Чтобы устранить подобную проблему, редуктор приходится подогревать при помощи охлаждающей жидкости (она подается на него из системы охлаждения). То есть, автомобиль сначала прогревается на работающем бензиновом двигателе, а потом уже происходит запуск газа.

Если дальше знакомиться со схемой газовой системы, то следует перейти на дозатор, который находится после испарителя. Главная функция, которую он осуществляет – это регулирование количества газа, которое подается непосредственно на двигатель. Сам дозатор имеет следующее устройство:

• входное отверстие, через которое в него попадает газ;

• выходное отверстие, через которое газ попадает к двигателю;

• регулировочный винт;

• отверстие для вакуумной трубки.

Непосредственное регулирование подачи газа осуществляется при помощи вакуумной трубки, которая подсоединяется к коллектору. Если разрежение во впускном коллекторе будет высоким, то дозирующее устройство будет открываться сильнее, приводя к более обильной подаче газа на двигатель. Если же разрежение будет понижаться – то и подача будет менее интенсивной. Также, подачу можно контролировать при помощи регулирующего винта.

Для того, чтобы газ попадал в карбюратор, на него надевается специальный смеситель. Вместо смесителя также можно осуществлять непосредственную врезку в карбюратор. Как бы там ни было, но для работы такой системы газ должен подаваться в камеру карбюратора. Важно проследить, чтобы все соединения здесь были как можно более надежными, поскольку утечка газа приведет не только к плохой и затратной езде автомобиля, то и может стать причиной более нежелательных последствий.

Как Вы уже поняли, для езди на ГБО все равно приходится пользоваться бензином. Для того, чтобы осуществлять отключение бензинового насоса устанавливается специальный клапан – его врезают непосредственно на бензиновую магистраль. В инжекторных системах для этого всего-навсего отключают форсунки, благодаря чему бензин продолжает циркуляцию, но полностью возвращается в бак через обратку. В последнем случае также практикуется отключение питания бензонасоса.

Чтобы определить, на чем именно Вы хотите ехать в данный момент – Вам придется только воспользоваться переключателем топлива газ/бензин. Этот переключатель устанавливается непосредственно возле водительского места. Действует такая система следующим образом: перекрываем один вид топлива и одновременно с этим открываем клапан для подачи другого вида.

Конечно, вождение таким автомобилем требует специальной снаровки и хорошей сообразительности – первый встречный ряд ли сможет сходу его завести и переключиться на газ. Но как бы там ни было, он остается действительно хорошим вариантом экономии денег для людей, который практически живут на колесах. Оправдывает себя такая система практически за один месяц. Если же Вас что-то не устроить, то снять ГБО с автомобиля можно также просто, как и установить.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Врезка ГБО в карбюратор. Что лучше врезка или проставка?

При выборе ГБО, владельцы карбюраторных автомобилей сталкиваются с рядом проблем. К таким проблемам можно отнести варианты внедрения подачи газа в карбюратор. На сегодняшний день есть несколько вариантов подключения. Рассмотрим их.

1. Раздельный смеситель по камерам и проставка

2. Смеситель для карбюратора ДААЗ ОЗОН

Данный набор полностью удовлетворит неискушенного водителя. Смеситель-проставка позволит подключить ГБО без изменения конструкции карбюратора. Все, что понадобится это вынуть внутреннею текстолитовою прокладку и установить смеситель. Данный вариант доступен для всех карбюраторов «классического» семейства ВАЗ. Также, дозатор приведенный на рисунке выше, позволит добиться нужных динамических свойств и экономии. Это, наверное, самый простой способ установки для карбюраторных авто.

3. Смеситель на карбюратор и механический дозатор

Механический дозатор без раздельной регулировки

Такая комбинация является самой простой для установки. При установке не понадобится даже карбюратор снимать. Просто выкручиваются гайки, которыми крепится корпус воздушного фильтра, снимается металлическая прижимная пластина, устанавливается смеситель и все прикручивается обратно гайками. Единственное, понадобится вырезать отверстие под шланг в корпусе воздушного фильтра. В данном примере регулировка осуществляется проще всего.

Актуально: Вакуумный дозатор газа: устройство, установка и настройка

Но способ не лишен недостатков. Первый из них это потеря динамики как на газе, так и на бензине. Происходит это из-за уменьшения проходного сечения подачи воздуха. Да и состав смеси не получится отрегулировать идеально. В любом случае смесь будет или «бедной» или «богатой». Но плюс в простоте установки. Данный способ подходит для любых карбюраторов.

4. Врезка штуцеров напрямую в карбюратор и раздельная регулировка

Можно сказать, самый сложный и одновременно самый правильный вариант подключения ГБО. Данный способ является довольно сложным, поскольку необходимы знания об устройстве карбюратора и очень прямые руки. Если сомневаетесь, то лучше обратится к токарю или на СТО. Но самый большой плюс в том, что можно почти идеально отрегулировать ГБО, если использовать регулятор с раздельной подачей по камерах. Этот вариант установки подходит для владельцев автомобилей с карбюратором СОЛЕКС. Минусом является то, что мы сверлим карбюратор, и вернуть его в прежнее состояние будет весьма проблематично.

Подведем итоги…

Мы рассмотрели три способа внедрения ГБО в автомобиль. Тут дело выбора каждого. Если хотите динамики и умеренного расхода, вам подходит первый и третий способ. Если хотите простоты установки и настройки, идеальным будет 2-й вариант. В любом случае, мы надеемся, что статья поможет вам в выборе подключения.

Текст принадлежит: gboshnik.ru.

gboshnik.ru

Установка ГБО на карбюратор — особенности

Низкая стоимость и доступность газа — основная причина почему автовладельцы массово переходят на альтернативное топливо и устанавливают себе газобаллонное оборудование. Хватает среди них и собственников старых машин с карбюраторным двигателем, которые также не прочь сэкономить на топливе и увеличить заслуживающий уважение (но и внушающий опасения) ресурс дряхлого мотора. Но особенности конструкции ГБО на карбюратор, которые обычно классифицируют как поколения, не позволяют ставить произвольно выбранную комплектацию газовой установки на транспортное средство с карбюратором. Здесь есть ряд отличий, к которым стоит внимательно отнестись.

гбо на карбюратор

ГБО для карбюраторного автомобиля

Двигатели любой машины делятся на карбюраторные и инжекторные. Это принципиально разные устройства: первое засасывает смесь топлива с воздухом за счет разницы в давлении, вся дистанционная регулировка отсутствует или минимальна. Инжектор, напротив — высокотехнологическое современное средство впрыска горючего в двигатель через отдельные форсунки, по одной на каждый цилиндр. Процесс на всех этапах корректируется бортовым компьютером, который пучками датчиков давления, температуры, кислородных и прочих собирает информацию о положении дел, анализирует ее и автоматически управляет подачей горючего через электромагнитные клапаны в узлах и магистралях.

Выбор совместимого с карбюратором поколения ГБО

Так как ГБО встраивается в систему доставки топлива в двигатель, то важно учитывать все эти особенности. Новые поколения газовых установок (начиная с 3) оборудованы собственными электронными мозгами, полностью моделирующими необходимые настройки и формирующие оптимальный впрыск газовоздушной смеси подходящего состава для плавной и аккуратной езды и обеспечения целостности и сохранности механизма.

гбо 3-го поколения

Для этого они имеют собственные наборы датчиков и лямбда-зондов измеряющих уровень содержания кислорода рассортированных по трубкам, клапанам, форсункам, редукторам и коллекторам. При малейшем изменении искомого параметра, датчик немедленно проинформирует об этом программный блок, который должным образом отреагирует открытием/закрытием определенного электроклапана. Схема карбюратора лишена всех этих преимуществ — просто нет даже простого бортового компьютера осуществляющего диагностику и настройку работы ходовой, даже нет датчиков, кроме самых базовых. ГБО устанавливается через специальный переходник-смеситель, или сразу напрямую — проделывая врезки непосредственно в карбюраторе и выводя туда магистральные трубки для подачи газа. Всего два датчика подводятся: к карбюраторной дроссельной заслонке и кислородный лямбда-зонд во впускном коллекторе. Их показания приводят в движение один-единственный электронный клапан, регулирующий подачу газа из редуктора. Такова схема работы газового оборудования 2 поколения, которое оптимально подходит для карбюраторных версий двигателя.

гбо 2-го поколения

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Еще более пожилые модели автомобилей (например, старые советские) не имеют даже той минимальной электрификации и вся регулировка проводится вручную, вращением двух винтов на корпусе редуктора, и еще одного на шланге подачи газа из баллона. Клапан самый заурядный механический, без силовых блоков и датчиков. Их функции выполняет односторонняя вакуумная мембрана в редукторе, которая при определенной величине разрежения открывается на некоторый промежуток времени, пропуская в коллектор порцию газа. Все регулировка очень проста — размер порции влияет от степени открытия/закрытия одного лишь винта дозатора, который раз выставляется, потом корректируется только вместе с профилактикой карбюратора (ну или при наличии неисправности). Максимально простой и доступный, но малоэффективный принцип работы ГБО 1 поколения актуален и в наши дни, благодаря значительной распространённости дешевых и надежных карбюраторных двигателей на старых авто.

Поэтапная схема монтажа и подключения газовой установки

Неоспоримое преимущество ГБО 1-2 поколения — дешевая и простая настройка, без необходимости подключать десятки пучков кабелей и форсунок.

гбо 1-го поколения

С монтажом может справиться каждый, имеющий минимальные навыки автослесаря и простейшие необходимые инструменты. Тех же, кого даже это не мотивирует закатать рукава и поднять капот, чтобы провести установку своими руками, приятно удивят цены в автосервисах на подобную услугу при помощи штатных специалистов. Особенно, если сравнить со стоимостью установки инжекторных систем.

Любая модель ГБО, совместимая с карбюратором состоит из:

  • Газового баллона, наполненного сжиженным пропаном или метаном. Есть цилиндрические и тороидальные разновидности, отличающиеся друг от друга формой и размерами. Так как это объемный агрегат, он устанавливается или в багажник, или если размеры позволяют на место запасного колеса. Несколько небольших баллонов влезают под капот, у машин с высоким клиренсом.
  • Мультиклапана (у представителей 2 поколения есть еще вентиляционная коробка через которую фильтруется газ, и при экстренной ситуации выбрасывается), регулировка подачи топлива из баллона которого совмещена с фильтром состава, отделяя крупные механические примеси. Расположен клапан прямо на баллоне, к которому прикручен.

Мультиклапана

  • Магистрали — медной или пластиковой трубки, проходящий от резервуара с топливом до редуктора. Оборудована вентилем, для ручного перекрытия подачи газа, идущего под высоким давлением. Часто встречаются комплектации с дополнительным фильтром.
  • Редуктора-испарителя — это один из ключевых моментов работы ГБО. Сжиженный газ, хранящийся в баллонах совершенно не пригоден в сыром виде к употреблению мотором, поэтому в редукторе он переводится в свободную газообразную фазу (испаряется) и давление нормализуется до рабочего параметра. Все эти процедуры сопровождаются резким расширением газа и соответственно, понижением температуры. В связи с этим может возникнуть несколько неожиданная проблема — обледеневший редуктор, который не способен нормально функционировать (именно поэтому зимой на морозе двигатель сначала запускают и разогревают на бензине и только потом идет подключение газа). Чтобы избежать регулярной заморозки редуктора его размещают поближе к печке и подключают к системе охлаждения, чтобы та его прогревала циркуляцией жидкости.

Редуктора-испарителя

  • Дозатор на выходе уже готового к работе топлива из редуктора наполняется определенной порцией и только тогда пропускает газ дальше. В зависимости от поколения и конфигурации редуктора бывает механическим (дозатор регулируется только винтом), вакуумным (с дополнительной трубкой в коллектор и мембраной, регулировка осуществляется изменение разрежения в коллекторе) и электрическим (2 поколения, тогда идет в комплектации с небольшим силовым блоком).

Два основных варианта соединение с карбюратором: со смесителем или напрямую. Первый способ для тех у кого нет никаких инструментов — готовый переходник достаточно прикрутить винтами к монтажным разъемам на корпусе карбюратора. Во втором случае в обе камеры просверливается по отверстию, специальным инструментом на них вырезается соответствующая резьба, на которую и накручиваются штуцеры.

Подключение



Схема монтажа ГБО выполнена, осталось подключение: единственный элемент требующий электрической разводки и запитки у первого поколения — клапан переключения газ/бензин.

Для этого понадобится установить электроклапан на бензиновую магистраль и совместить его проводку с кабелем включения подачи газа.

электроклапан

Соединенный шнур выводится в кнопку на водительское сиденье, обычно ее стараются расположить так, чтобы нажимать на нее можно было не отвлекаясь от дороги — ведь в основном водитель переключается на газ на ходу, набрав некую скорость.

Регулировка и устранение возможных неисправностей

Настройка даже таких простых устройства как ГБО 1-2 поколения — задача утомительная и кропотливая, требующая терпения и аккуратности. Большинство автовладельцев карбюраторных авто поэтому и стараются переложить ее на станции техобслуживания. Вся регулировка выполняется вручную и подробно расписана в соответствующей статье поэтапно:

  • Вращение винта подачи на магистрали
  • Регулировка редуктора (1 или 2 винта в зависимости от конфигурации конкретного оборудования) на холостом ходу и в разных нагрузочных режимах, последовательная калибровка.

Фактически, все затруднения с работой ГБО для карбюраторных двигателей, которые возможно правильно идентифицировать и решить самостоятельно и без особых проблем, инструментов или навыков связаны с небрежным соблюдением обязательного обслуживания (регулярная замена фильтров, резинотехнических изделий) или некорректной настройкой и исправляются соответственно.

Автор: А. Копылов

gboteh.ru

Врезка штуцеров под газ в карбюратор Солекс

На карбюраторный автомобиль целесообразно ставить комплект ГБО 2 поколения. Перед автовладельцем обычно стоит вопрос выбора производителя комплектующих, формы и места емкости для газа. Не менее важно согласовать с мастером вариант врезки газа в карбюратор.

Варианты врезки

В ситуации с ГБО 2 поколения врезка ГБО в карбюратор может различаться, и зависит прежде всего от модели машины. Для каждого конкретного случая мастера рассматривают наиболее оптимальный вариант:

  1. Простой способ — поставить смеситель-проставку с разделителем по камерам. Не предусматривается внедрения в корпус карбюратора. Не нужно ничего сверлить. Таким образом часто выполняют врезку газа в карбюратор озон. Необходимо извлечь текстолитовую прокладку и установить газовый смеситель. Эту манипуляцию можно проделать с классическими видами карбюраторов. Газовый смеситель оснащается регистром мощности. Имеет два выхода с автономными регулировками. Регистр выполняет полезную функцию тонкой настройки подачи газа. Можно эффективно настроить динамические характеристики и сэкономить газовое горючее. Данный вариант благодаря простому монтажу весьма популярный.
  2. Ещё один несложный способ с помощью смесителя, который автовладельцы прозвали черепашкой из-за внешнего вида. При установке не требуется демонтировать карбюратор. Выкручивают крепёжные гайки на воздушного фильтре, снимают прижимную пластину и устанавливают черепашку. Далее остаётся только поставить назад выкрученные гайки. Единственная доработка заключается в том, что надо высверлить вход для газовой магистрали в корпусе фильтра. Настройка осуществляется дозатором, который имеет вход и выход, а также регулировочный болт. Надо быть готовым к некоторой потере динамики авто при работе не только на пропане, но и на штатном топливе. Этот фактор неизбежен из-за сужения проходного отверстия подачи воздушного потока. Есть возможность его расширить, поставив шайбы под болты. Газовоздушную смесь настраивать при таком способом будет сложнее. Она оказывается «бедной» или перенасыщенной. Достоинством является простой монтаж. Подходит для всех типов, в том числе озона, дааза или вебера. komforka1
  3. Можно выполнить врезку в карбюратор ГБО с отдельной регулировкой. Таким путём делается установка ГБО 2 поколения на карбюратор Солекс. Путь более сложный, но по мнению большинства мастеров, наиболее верный, когда речь идёт о подключении газобаллонного оборудования. Доверяют такую врезку установщикам или токарям, которые хорошо знакомы с принципом работы топливной системы и имеют золотые руки. Можно по максимуму «выжать» с морально устаревшего ГБО 2 настройку подачи газа. В данном случае используется регулятор с автономной подачей горючего на камеры. vrezk3

Способ врезки считается самым сложным, но и самым выгодным. Однако врезка гбо в карбюратор солекс возможна в случае, если автовладелец уверен, что не будет снимать газ, иначе придётся глушить штуцера врезки.

Как правильно врезать газ в Солекс?

Vrezkasolexmechik

Врезка в карбюратор солекс под газ выполняется следующим образом:

  1. Карбюратор необходимо демонтировать.
  2. В камере высверливаются два отверстия (место должно быть удобное для подвода газовой трубки).
  3. Далее работают с метчиком, с помощью которого нарезают резьбу.
  4. Вкручивают штуцеры, подходящие по размеру.
  5. Теперь необходимо подсоединить газовые трубки.

Врезка газа в карбюратор Солекс требует точности и ответственности. Настройка оборудования при таком способе значительно упрощается. Главное — чтобы все комплектующие были качественными, изготовленными настоящей фирмой. Все манипуляции должны быть выполнены знающим мастером. Необходимо правильно подобрать размеры штуцеров для врезки газа в карбюратор.

vrezkasol2

Необратимая переделка Солекс в условиях дороговизны жидкого топлива себя оправдывает, особенно при активных регулярных поездках.

Врезка или проставка, что выбрать?

Врезка штуцеров под газ в карбюратор Солекс более выгодна с точки зрения экономии расхода топлива, сохранения динамики ДВС. Проставка имеет такой недостаток, как перекрытие потока воздуха. Однако есть типы конструкции, в которые невозможно физически делать врезку или наоборот, ставить проставку. Для solex однозначно лучше выбрать путь внедрения штуцеров.

Smeskarb

Если нужно сохранить динамику и соблюсти при этом умеренный расход топлива, можно рассмотреть вариант со смесителем-проставкой с разделителем по камерам либо использовать вариант врезки. Если важны простая установка и категорически нельзя вмешиваться в топливную систему, идеально выбрать черепашку.

Плюсы и минусы

Подводим итоги. Есть определённые плюсы, которые несёт с собой установка смесителя-проставки с разделителем по камерам:

  • делать дыры в карбе не нужно;
  • можно выполнить тонкую подстройку дозировки подачи газа;
  • динамика мотора сохраняется;
  • монтаж не сложный.

Главный недостаток этого способа:

  • подходит только для узлов систем питания двигателя серии «классика».

Достоинства смесителя-черепашки очевидны:

  • очень простой монтаж;
  • сверлить нужно только корпус воздушного фильтра;
  • подходит для всех типов карбюраторов.

Минусы выбора черепашки для установки газобаллонного оборудования, которые невозможно избежать:

  • сложно отрегулировать газовоздушную смесь;
  • существенно снижается динамика мотора.

Самый продвинутый способ, но и самый сложный, это врезка. Имеет свои явные преимущества:

  • значительная экономия топлива по сравнению с двумя другими вариантами;
  • не отражается на динамических характеристиках двигателя;
  • возможна установка на карбюратор Солекс.

Недостаток у такого способа один, но он существенный:

  • карбюратор после переделки невозможно вернуть в прежнее состояние.

Все три способа доступны для ГБО 1, 2 и 3 поколений. Однозначно, окончательный выбор за мастерами сертифицированного центра по установке ГБО.

progbo.com

Можно ли поставить ГБО 4 поколения на карбюратор: экспертное мнение

Дикие цены на бензин заставляют даже владельцев «возрастных» автомобилей переходить на газ. Однако в 2016 году проще оборудовать газовой аппаратурой суперсовременный спорткар SSC Ultimate Aero, чем карбюратор. Сложно, но можно: эксперты специализированной компании Vip Gaz рассказали, как это сделать.

Гости из прошлого и современные реалии

Первые поколения газового оборудования создавались для карбюраторных двигателей. Всё элементарно: никакой электроники, ручной дозатор, работа двигателя регулировалась через два отверстия и специальных болта.

Однако появление инжекторных ДВС привело к тому, что 1, 2, 3-е поколения вымерли, как мамонты. Газовый инжектор — ГБО-4 сделал переворот в мире газового оборудования. По сравнению с «предшественниками», четвертое поколение – космический корабль рядом с воздушными шарами.

Преимущества четверки

  1. Минимальная потеря мощности двигателя (до 3%).
  2. Экономный расход газовой смеси.
  3. Двигатель работает тише и эластичнее.
  4. Срок службы мотора увеличивается в 2 раза.
  5. Техническое масло, элементы цилиндропоршневой группы придется менять реже.
  6. Соответствует экологическим нормам Евро-2, Евро-3, Евро-4.
  7. Нет обратных хлопков, присущих ранним конфигурациям.
  8. По стоимости не превышает устаревшие поколения газобаллонного оборудования.

Неудивительно, что четверку устанавливает 98% автовладельцев, которые обращаются в Vip Gaz Center. И популярность этого ГБО не снижается.

Газ на карбюратор: выход есть

Что же получается: первое, второе поколения газобаллонного оборудования уже в прошлом. Четверка – на пике популярности. Так все-таки: можно ли поставить ГБО 4 поколения на карбюратор?

Для профессионалов специализированного центра Vip Gaz нет невозможного. Но эксперты предупреждают: четверка изначально разрабатывалась для инжектора, поэтому максимально эффективно будет работать с этим типом двигателя. Владельцев карбюраторных авто не стоит ждать чудес, но ездить на газовом топливе машина сможет.

Зачем гадать – обращайтесь к консультантам на vipgaz.com.ua/ustanovka-gbo-4-pokoleniya. Получите информацию по конкретной марке машины и конфигурации ГБО. Наличие карбюраторного двигателя не исключает возможности перевести автомобиль на альтернативное топливо.

autorinok.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
