Как правильно заменить помпу на ВАЗ 2107

Добрый день, дорогие друзья. Если появились первые признаки неисправности помпы в автомобили, то пришло время ее менять. Чем раньше это сделать, тем меньше проблем возникнет при дальнейшей эксплуатации машины. Последствия могут быть серьезными: от ее заклинивания и разрыва ремня навесного оборудования или ГРМ, до перегрева двигателя. Последний случай выльется в дорогостоящий ремонт ДВС. Поэтому сегодня разберем, как поменять помпу на ВАЗ 2107 и всём классическом ряде АвтоВАЗа.

Рассмотрим нюансы и особенности ее замены с подробными фотографиями и поучительным видеороликом с наглядным примером.

Как поменять помпу ВАЗ 2107

Как поменять помпу ВАЗ 2107

Замена помпы на ВАЗ 2101-07

1. Снимаем аккумулятор, чтобы было легче к ней подобраться. Демонтируем электровентилятор принудительного охлаждения радиатора, если такой предусмотрен конструкцией.

Для замены помпы снимаем аккумулятор и вентилятор

Для замены помпы снимаем аккумулятор и вентилятор

2. Сливаем охлаждающую жидкость из блока цилиндров двигателя. С радиатора сливать не нужно. Подставляем емкость под двигатель, выкручиваем сливной болт. Чтобы регулировать скорость слива жидкости, можно открывать или закрывать крышку заливной горловины радиатора.

Чтобы поменять помпу на ВАЗ 2107 нужно слить тосол только из блока цилиндров двигателя

Чтобы поменять помпу на ВАЗ 2107 нужно слить тосол только из блока цилиндров двигателя

3. Ключом на «17» выкручиваем регулировочную гайку генератора. Этой гайкой фиксируют положение генератора при регулировке натяжки ремня навесного оборудования ВАЗ 2107

Откручиваем гайку натяжителя ремня для замены помпы

Откручиваем гайку натяжителя ремня для замены помпы

4. Откручиваем гайку крепления регулировочной планки, снимаем ее

Чтобы сменить помпу демонтируем регулировочную планку ремняЧтобы сменить помпу демонтируем регулировочную планку ремня

5. Ослабляем натяжение ремня, сдвигая генератор в сторону монтировкой или рукой.

Ослабляем ремень генератора для замены помпы на ВАЗ 2107Ослабляем ремень генератора для замены помпы на ВАЗ 2107

6. Снимаем ремень и откручиваем гайки крепления шкива к валу помпы ключом на «13».

Откручиваем три гайки крепления шкива к помпе для ее замены

Откручиваем три гайки крепления шкива к помпе для ее замены

На моделях ВАЗ, где нет электровентилятора принудительного охлаждения радиатора, на шкиве установлена крыльчатка вентилятора, снимаем ее вместе со шкивом.

Рекомендуется ослаблять эти гайки в тот момент, пока помпа находится в натяжении ремнем. Он не даст ей прокручиваться и «сорвать» гайки будет проще.

7. Ключом на «13» откручиваем четыре гайки крепления половины помпы.

Для замены помпы на ВАЗ 2107, откручиваем четыре гайки крепления двух половинок помпы

Для замены помпы на ВАЗ 2107, откручиваем четыре гайки крепления двух половинок помпы

Две половинки помпы зачастую хорошо прикипают друг к другу. Если уже надумали поменять помпу, то можно смело рукояткой молотка слегка постучать по ее внешней части, чтобы сорвать ее.

Будьте осторожны, вторая часть состоит из алюминиевого сплава, если сильно стукнуть, можно повредить ее, она треснет.

8. Вынимаем старую помпу. Зачищаем место соединения двух ее половинок от герметика и старой прокладки.

Зачищаем посадочное место от герметика и остатков старой прокладки для установки новой помпы ваз 2107

Зачищаем посадочное место от герметика и остатков старой прокладки для установки новой помпы ваз 2107

Если в комплекте есть прокладка из пробки или другого материала, отличного от картона, то можно не применять герметик. Когда плоскость соединения двух половинок помпы имеет явные дефекты, можно воспользоваться герметиком. Обильно им мазать не стоит, потому что его части могут попасть в систему охлаждения двигателя, это чревато проблемами.

Важно! Чистить нужно аккуратно мелкой наждачной бумагой или ножом, чтобы не оставить глубоких борозд. В противном случае новая прокладка будет пропускать охлаждающую жидкость наружу.

9. Установка новой помпы происходит в обратной последовательности.

Важно! Ненужно «до усёру» обтягивать болты крепления двух частей помпы, есть шанс получить трещины в корпусе. Это также касается гаек шкива и крыльчатки вентилятора, если он есть в системе.

10. Заключительный этап – натяжка ремня навесного оборудования. С какой силой его нужно натягивать – поговорим в других статьях. Если перетянуть ремень, то согнется вал помпы, не дотянуть – ремень будет «проскальзывать», генератор не дозаряжает аккумулятор, крыльчатка помпы вращается на малых оборотах – плохо циркулирует ОЖ.

11. Закручиваем сливной винт блока цилиндров и заливаем охлаждающую жидкость. Если в ней присутствуют следы масла или мусор, или ее внешний вид далек от идеала, то рекомендуется ее сменить, перед этим промыв систему охлаждения мотора.

Видео, как поменять помпу ВАЗ 2101-07:

Ответы на частые вопросы

  1. Должен ли быть люфт на помпе ВАЗ 2107? – Нет, ощутимых люфтов не должно быть. Если руками Вы можете его почувствовать, то пора задуматься о замене. В случае люфта подшипники разрушились, поэтому вал начинает «болтаться».
  2. Клинит помпа, что делать? – Сразу ее менять. Главное не пропустить момент, когда это начинается. Рекомендуется, периодически, раз в год или 10 тыс. км. проверять помпу на подклинивание и люфт. Достаточно снять ремень навесного оборудования и рукой проверить наличие люфта, и провернуть ее шкив. Если он вращается свободно, без постороннего шума и подклинивания, то все хорошо, можно надевать ремень на место.

Замена помпы на ВАЗ 2107 (фото и видео)

Выход со строя помпы ВАЗ 2107, или водяного насоса, может выражаться в двух поломка: образовании течи охлаждающей жидкости и появлении гула или стука.  При первой неисправности требуется немедленная замена, так как постепенное вытекание охлаждающей жидкости может привести к перегреву или даже заклиниванию двигателя. Появление гула является первым признаком выхода со строя подшипника, и может, со временем, привести к остановке помпы. Следствием этого, как и в первом случае, может стать перегрев двигателя ВАЗ 2107. Так что замена станет лишь делом времени, и тянуть с ней не стоит.

Для выполнения работы по замене понадобится минимум инструмента:

  • Ключ на 8;
  • Ключ на 10;
  • Ключ на 13;
  • Ключ на 17;
  • Отвертка;
  • Емкость для сбора охлаждающей жидкости.

Из запасных частей и материалов следует запастись новой помпой и охлаждающей жидкостью, так как при выполнении работы потребуется ее доливка или замена. Выбирая новую помпу, рекомендуется покупать родную вазовскую, заводского изготовления. Другие могут оказаться худшего качества, и в результате может оказаться, что деньги и время потрачены абсолютно зря, и в ближайшее время потребуется новая замена.

Новая помпа

Новая помпа



Собрав все необходимое, можно приступать непосредственно к замене помпы ВАЗ 2107. Процедура абсолютно не сложная, доступна даже начинающему автолюбителю. Пользуясь случаем, можно также заменить охлаждающую жидкость в системе. Для начала необходимо слить охлаждающую жидкость из блока двигателя, или из всей системы, если все же решили ее заменить. Для этого необходимо выкрутить болт в блоке (и в радиаторе, в том случае, если выполняется полная замена), предварительно сняв пробку на радиаторе.

Выкручиваем болт

Выкручиваем болт

Далее, при помощи ключа на 17 отпускаем гайку натяжения генератора и снимаем приводной ремень со шкива помпы.

Снимаем ремень привода

Снимаем ремень привода

Тем же ключом на 17 откручиваем скобу крепления. После этого, придерживая шкив отверткой, откручиваем три болта крепления и снимаем его с вала.

Снимаем шкив с вала

Снимаем шкив с вала

В последнюю очередь, откручиваем четыре болта крепления  помпы к блоку цилиндров двигателя.

Откручиваем болты крепления к блоку цилинтдра

Откручиваем болты крепления к блоку цилинтдра

Теперь ее больше ничего не держит, смело снимаем помпу с двигателя ВАЗ 2107. Перед установкой новой очищаем посадочное место от смазки. Также при установке новой помпы, обязательна  замена прокладки, иначе придется повторять всю процедуру заново. Для обеспечения герметичности системы настоятельно рекомендуется прокладку посадить на герметик.

Установка помпы ВАЗ 2107 производится в обратной последовательности. Сложностей в процессе сборки возникнуть не должно. Единственное, на что следует обратить особое внимание, это на натяжку ремня привода генератора. Слишком сильно натянутый ремень может быстро выйти из строя, а недостаточная натяжка может привести к пробуксовке  ремня, и как следствие, к пропаданию зарядки или перегреву двигателя.

По окончании процедуры, следует залить охлаждающую жидкость. Нужно не забыть открыть кран отопителя, чтобы исключить образование воздушных пробок в системе охлаждения. Залив жидкость до нужного уровня, заведите двигатель и прогрейте его до рабочей температуры. Дав поработать ему некоторое время, заглушите двигатель, и, дав ему остыть, долейте недостающий объем. Также проверьте отсутствие течи на вновь установленной помпе, и натяжку ремня. После этого автомобиль ВАЗ 2107 полностью готов к эксплуатации.

Замена помпы на ВАЗ 2109 своими руками: что для этого необходимо и признаки изношенного водяного насоса (видео)

Содержание:

  1. Признаки износа
  2. Необходимый инструмент
  3. Процесс замены помпы
  4. Обратная сборка

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

  1. Ключи рожковые и накидные на «10» и «17»;
  2. Головки с воротками тех же размеров;
  3. Мощная плоская отвертка;
  4. Нож;
  5. Емкость для слива рабочей жидкости;
  6. Ветоши;
  7. Герметик;
  8. Домкрат;
  9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

  • ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
  • Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

  • Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

    Снятие защитной крышки

  • За болт шкива коленвал проворачивается до тех пор, пока не сойдется метка, нанесенная на шестерню распредвала с выступом на задней крышке. Затем пластиковая защитная крышка устанавливается на место, но не фиксируется, и проверяется совпадение метки на шкиву с меткой на крышке. Также дополнительно можно проверить совпадение меток на маховике, для чего нужно вытянуть заглушку смотрового окошка на картере сцепления. Все метки должны совпадать, если нет — нужно проворачивать коленвал дальше – до совпадения.

    Совмещение меток на распредвале

  • Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

  • Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

  • Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

  • Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

  • Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.
  • Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.

    Извлечение помпы

  • Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.
  • Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб

. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:



 Загрузка …

как поменять своими руками, признаки неисправности + видео

Главная » Ремонт » Самостоятельная замена помпы на классических моделях автомобилей ВАЗ

Классические модели автомобилей ВАЗ отличаются простотой конструкции, позволяющей автовладельцам производить большинство ремонтных работ самостоятельно. Диагностика и замена механического насоса охлаждающей жидкости также выполняется довольно просто и может быть сделана своими руками.

Назначение и расположение водяного насоса

Водяной насос (помпа) предназначен для циркуляции антифриза по охлаждающей системе двигателя в принудительном режиме. Таким способом обеспечивается охлаждение самых нагреваемых частей мотора — цилиндров, поршней и камер сгорания. Горячий антифриз поступает в радиатор, где его температура снижается за счёт встречных потоков воздуха.

Без водяного насоса циркуляция охлаждающей жидкости по каналам и патрубкам невозможна. Поэтому при эксплуатации автомобиля с неисправной помпой произойдёт быстрый перегрев и выход из строя двигатель и, как следствие, потребуется дорогостоящий ремонт.

Водяной насос является основным элементом системы охлаждения двигателя

Конструкция водяного насоса довольно проста. На вал, встроенный в корпус с посадочным фланцем, с одной стороны насажена крыльчатка, с другой — ступица для приводного шкива. Вращение вала обеспечивается парой подшипников, а герметичность корпуса — внутренним сальником.

Конструкция водяного насоса классических моделей ВАЗ довольно проста

Некоторые производители дополнительно оснащают помпу тавотницей — штуцером для закачки густой смазки в подшипник.

В классических моделях ВАЗ водяной насос установлен на передней части двигателя и прикручен не напрямую к блоку цилиндров, а к отдельному корпусу.

Вал и крыльчатка помпы приводятся в движение ручьевым ремнём, идущим от шкива коленчатого вала к генератору. Конструкция и принцип действия этого узла одинаковы как для карбюраторных двигателей классических моделей ВАЗ, так и для моторов со впрыском топлива.

Помпа расположена в передней части силового агрегата и вращается ремнем привода генератора

Диагностика неисправностей

Для водяных насосов классических моделей ВАЗ характерны следующие неполадки:

  • износ подшипника и возникающий вслед за ним люфт вала;
  • протечка тосола через сальник;
  • перекос вала и заклинивание.

Крыльчатка насоса вставляется в отдельный корпус, закреплённый на блоке цилиндров

Практически все неполадки помпы являются следствием выработки подшипников. При малом износе и люфте вала насос функционирует в штатном режиме. При увеличении зазоров в сепараторах подшипников сальник начинает пропускать антифриз, а из места установки помпы при работе двигателя доносятся неестественные шумы — гул или треск. В результате происходит перекос вала. Дальнейший сценарий может развиваться по трём вариантам.

  1. Подшипник заклинивает и ремень соскакивает со шкивов. Двигатель продолжает работать, но на приборной панели загорается красная лампа разрядки аккумулятора, а температура ОЖ резко поднимается до максимума.
  2. В результате заклинивания подшипника вал разламывается на две части. Как и в первом случае, при работающем двигателе горит лампа разрядки аккумулятора и наблюдается максимальная температура ОЖ.

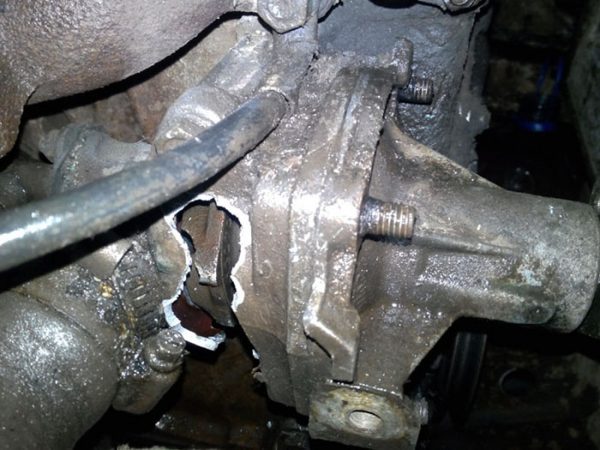

  3. Из-за перекошенного вала вращающаяся крыльчатка проламывает дыру в стенке корпуса помпы, через которую в течение нескольких секунд выходит весь тосол, и двигатель моментально перегревается. В этом случае придётся менять не только помпу, но и корпус, в котором крыльчатка проломила стенку.

В результате износа подшипника и перекоса вал помпы может разломиться

В отличие от переднеприводных моделей ВАЗ, где насос спрятан под крышкой ГРМ, в «классике» он находится на виду. Поэтому избежать неприятных последствий гораздо проще. Требуется лишь периодически выполнять проверку помпы следующим образом.

  1. Запустите мотор, откройте капот и прислушайтесь. При наличии подозрительных шумов в передней части двигателя вручную нажмите акселератор и добавьте обороты, чтобы гул стал хорошо слышен.
  2. Внимательно осмотрите переднюю часть двигателя на предмет утечки охлаждающей жидкости.
  3. Если обнаружились следы вытекающего антифриза, возьмитесь рукой за шкив помпы и покачайте его вдоль оси вала с целью обнаружить люфт.
  4. Если при натянутом ремне вы ощутили небольшой люфт или сомневаетесь в результате диагностики, открутите гайку крепления генератора на регулировочной скобе и ослабьте ремень. После этого покачайте шкив насоса ещё раз.

Гайка удерживает ремень в натянутом состоянии

В силу приличного возраста данных автомобилей оригинальных запчастей к ним «родной» завод уже не производит. Детали, имеющиеся в продаже, редко служат больше 50 тыс. км пробега. На эту цифру и следует ориентироваться при обслуживании авто, что поможет вам обнаружить неисправность вовремя.

При обнаружении небольшого люфта не стоит сразу приступать к замене водяного насоса. Он ещё «проживёт» 3—5 тыс. км пробега. Однако его состояние придётся постоянно отслеживать и заблаговременно приобрести новый насос.

Если же наблюдается подтекание тосола, заметный люфт вала, а при работе слышен треск, помпу следует немедленно заменить на новую.

Замена водяного насоса

Работа по установке новой помпы на классическую модель ВАЗ состоит из несколько этапов.

  1. Выбор и покупка новой детали.
  2. Подготовка инструментов и места для работы.
  3. Демонтаж старого насоса и определение возможности его ремонта.
  4. Установка новой помпы и проверка её работоспособности.

При выборе нового насоса следует ориентироваться на известные бренды

Заранее приобретать новую помпу имеет смысл только в том случае, если есть уверенность в неисправности старой или срок её службы подходит к концу. Если же недалеко от места работ есть автомагазин, приобрести насос можно и в процессе разборки.

Выбор новой помпы

Помпы с маркировкой 2101, установленные на первые серии классических моделей ВАЗ, сейчас не производятся. Подойдут насосы (каталожные номера 2107–1307011–75 и 2123–1307011–75) с увеличенной крыльчаткой и усиленной конструкцией. Изначально они выпускались для «Нивы». Стоят такие помпы несколько дороже обычных. Так что проблем с правильным выбором нового насоса возникнуть не должно.

Насосы с крыльчаткой старого образца сейчас не производятся

В силовых агрегатах ВАЗ 2101—07, оборудованных инжектором либо карбюратором, применяются помпы одинаковой конструкции и размеров.

На оригинальных насосах на крыльчатке нанесён логотип производителя

Наибольшим спросом у автолюбителей пользуются помпы следующих производителей:

  • Luzar;
  • Hepu;
  • TZA;
  • «Фенокс».

По надежности крыльчатка из пластика (слева) не уступает чугунной (справа)

В продаже встречаются помпы с крыльчатками из пластика, чугуна и стали. Отлично себя зарекомендовали насосы с пластиковой крыльчаткой, оснащённой продолговатыми и рельефными лопастями. Чугунные детали менее производительны при перекачивании жидкости, а стальные подвержены коррозии и чаще всего оказываются подделками.

Водяные насосы продаются как в сборе с корпусом, так и по отдельности. Ваш выбор зависит от целостности корпуса — если он повреждён или изъеден внутри старой крыльчаткой, то покупайте изделие в сборе. Когда корпус цел, достаточно приобрести только перекачивающую часть.

Видео: выбор водяного насоса

Подготовка инструмента и рабочего места

Чтобы произвести замену водяного насоса на классической модели ВАЗ, нужна ровная освещённая площадка или тёплый гараж (в холодное время года). Поскольку все работы выполняются со стороны подкапотного пространства, смотровая яма для работы не понадобится.

Потребуются следующие инструменты:

  • набор накидных ключей и головок;
  • плоская отвёртка;
  • монтировка;
  • перчатки матерчатые и ветошь.

Для демонтажа старой и установки новой помпы потребуется стандартный набор инструментов

Кроме этого, потребуется высокотемпературный герметик и 1 литр охлаждающей жидкости для доливки. Для слива ОЖ нужно подготовить ёмкость объёмом 10 литров с широкой горловиной (пластиковый таз или обрезанная сбоку канистра) и метровый кусок обычного шланга.

Чтобы не обжечься, все работы следует проводить на остывшем двигателе

Демонтаж помпы

На классических моделях ВАЗ для снятия помпы не нужно вращать коленчатый вал, совмещать метки или разбирать привод ГРМ, как это делается в переднеприводных авто. Достаточно поставить машину на ровной площадке и зафиксировать ручным тормозом.

Слив антифриза производится в следующем порядке:

  1. Откройте капот и со стороны сливной пробки установите под машиной ёмкость для антифриза. Пробка расположена на блоке цилиндров с левой (по ходу движения) стороны под третьей свечой зажигания.

    Пробка-болт для слива ОЖ расположена рядом с датчиком давления масла

  2. Ключом на 13 ослабьте болт-пробку и подставьте шланг, направив один конец в ёмкость. Отверните болт рукой до конца и уберите в сторону, сразу же приставив шланг к отверстию.
  3. Другой рукой медленно откройте верхнюю крышку радиатора. При этом жидкость из отверстия потечёт более интенсивно.

    При сливе антифриза необходимо открыть крышку горловины радиатора, чтобы впустить воздух

  4. Когда антифриз начнёт течь тонкой струйкой по стенке блока, заверните болт-пробку на место и затяните ключом.

При демонтаже помпы не стоит сливать всю ОЖ. Нужно лишь опустить её уровень ниже места установки помпы. Но и перекрывать интенсивную струю тоже не следует, так в этом случае потеряется много тосола.

Чтобы при заливке свежего антифриза из каналов выходил воздух, следует отсоединить тонкий патрубок подогрева коллектора (на карбюраторной версии мотора). На инжекторном двигателе такая трубка подключена к блоку дроссельной заслонки.

Для дальнейшей работы необходимо снять ремень привода генератора. Для этого ключом на 17 открутите фиксирующую гайку натяжения (стоит сверху на крепёжном кронштейне агрегата) и толкните корпус генератора в сторону коленвала монтировкой. Для более лёгкого доступа к гайке можно отключить и снять аккумулятор.

Для ослабления ремня требуется открутить фиксирующую гайку и подвинуть генератор в сторону коленчатого вала

Для дальнейшей работы необходимо снять ремень привода генератора. Для этого ключом на 17 открутите фиксирующую гайку натяжения (стоит сверху на крепёжном кронштейне агрегата) и подвиньте корпус генератора в сторону коленвала монтировкой. Для более лёгкого доступа к гайке можно отключить и снять аккумулятор.

Когда ремень ослабнет, сбросьте его со шкивов и продолжайте разборку.

  1. Заклинив мощной отвёрткой вал помпы, ослабьте и отвинтите головкой на 10 три болта, удерживающих ручьевой шкив. Снимите шкив и уберите его в сторону.

    Шкив водяного насоса заклинивается отвёрткой, откручивается и снимается

  2. Головкой на 17 открутите гайку крепления регулировочной скобы генератора.
  3. Ключом на 13 открутите четыре гайки крепления фланца помпы к корпусу.

    Для снятия помпы необходимо открутить четыре гайки

  4. Аккуратно подденьте отвёрткой насос за фланец и вытащите его.
  5. Очистите посадочное гнездо от остатков старой прокладки и герметика, удалите остатки жидкости. С помощью маленького зеркала проверьте состояние корпуса изнутри.
  6. Оцените состояние снятого насоса. Если он пропускает тосол, а вал имеет небольшой люфт, его можно отремонтировать.

Установка помпы

Перед установкой нового насоса следует проверить, как он совмещается со старым корпусом. Для этого вставьте насос с прокладкой в гнездо до упора и покрутите конец вала. Если крыльчатка задевает стенки корпуса, вам, скорее всего, попалась подделка.

Установка нового насоса выполняется в обратном порядке.

  1. На фланец корпуса и прокладку нанесите герметик.
  2. Установите помпу в правильном положении — шпилька для монтажа кронштейна генератора должна находиться с левой стороны.

    Шпилька для крепления скобы генератора должна оказаться с левой стороны

  3. Затяните все болты крепления в обратном порядке. Закрепите шкив.
  4. Наденьте ремень привода генератора и натяните его, надавливая монтировкой на корпус электрического агрегата. Закрутите фиксирующую гайку.

    На последнем этапе сборки ставится и натягивается ремень генератора

Старую жидкость перед заливкой лучше процедить через мелкую латунную сетку. Переливайте тосол аккуратно, чтобы не взбаламутить осадок на дне ёмкости.

Заполнение системы свежим антифризом сначала производится через заливную горловину радиатора. Заливайте антифриз медленно, наблюдая за трубкой, снятой с блока подогрева коллектора (в инжекторном двигателе — дроссельной заслонки). Как только из трубки потечёт жидкость, сразу наденьте патрубок на штуцер и зафиксируйте хомутом. Остаток тосола аккуратно заливается в расширительный бачок до положенного уровня (между рисками Min и Max).

Система заполняется тосолом до тех пор, пока он не побежит из трубки подогрева коллектора (слева) или дросселя (справа)

По окончании работ закройте крышки радиатора и бачка и запустите двигатель. После прогрева до температуры 80—90 °С осмотрите переднюю часть мотора на предмет протечек и обязательно дождитесь, когда включится вентилятор охлаждения. Это говорит о том, что в шлангах не осталось воздушных пробок, то есть система охлаждения функционирует нормально.

Видео: установка водяного насоса

Ремонт водяного насоса

Если в старой помпе остался целым корпус, её можно отремонтировать — поменять вал с подшипниками и сальник, которые есть в продаже. Для этого потребуется выпрессовать крыльчатку специальным съёмником, а потом вытащить вал. Такая операция позволяет сэкономить до 60% от цены новой помпы и может быть выполнена самостоятельно.

Для ремонта насоса потребуется заменить вал с подшипниками

Самостоятельная замена помпы в системе охлаждения классических моделей ВАЗ не представляет большой сложности. Стандартный набор инструментов и тщательное следование инструкциям позволят вам обойтись без посторонней помощи.

Оцените статью: Поделитесь с друзьями!

Самостоятельная замена помпы ВАЗ 2107

Во время функционирования двигателя внутреннего сгорания происходит его нагревание. Чтобы избежать чрезмерного перегревания двигателя, в автомобилях используют систему водяного охлаждения. На автомобилях ВАЗ 2107 также используется водяная система охлаждения, ключевым механизмом которой выступает водяной насос. Именно благодаря ему осуществляется циркуляция охлаждающей жидкости в системе. Замена помпы ВАЗ-2107 проводится в случае, когда механизм выходит из строя. Более подробно об этом узнаем из материала.

Водяной насос в сборе

Назначение помпы ВАЗ 2107

Водяной насос представляет собой устройство, главными механизмами которого являются вал и крыльчатка. Вал насоса приводится в движение посредством передачи крутящего момента от коленвала двигателя. Крутящий момент передается посредством шкива и ременной передачи, соединяющей между собой такие узлы, как коленвал и генератор.

На автомобилях ВАЗ 2107 карбюраторного типа первых лет выпуска, шкив помпы используется еще и для крепления вентилятора принудительного охлаждения. Современные же модели ВАЗ 2107 инжекторного и карбюраторного типов оснащены электровентиляторами охлаждения, поэтому необходимость приведения в движение вентилятора отсутствует.

Циркуляцию охлаждающей жидкости помпа обеспечивает в постоянном режиме после запуска двигателя автомобиля. Если насос не будет функционировать, то нарушится цикл охлаждения, что приведет к избыточному перегреву мотора и выходу его из строя. Очень важно прибегать к замене помпы своевременно, в противном случае, последствия будут фатальными.

Из чего состоит помпа

Неисправности водяного насоса

Помпа имеет довольно простую конструкцию, поэтому неисправности определить не составит большого труда. Неисправности могут быть связаны с выходом из строя подшипников, а также возможна утечка охлаждающей жидкости при износе уплотнительных сальников. Такие неполадки имеют различные виды последствий:

  1. При утечке ОЖ произойдет понижение уровня антифириза, и также перегрев двигателя. Если протекает ОЖ, то восполнить ее недостаток можно с помощью доливания антифириза или воды. При возникновении утечки жидкости важно своевременно определить такой вид поломки.
  2. При заклинивании подшипников последствия такого явления становятся причиной обрыва ремня. В таком случае продолжать движение категорически противопоказано.

Замена помпы на автомобиле ВАЗ 2107 инжектор или карбюратор при возникновении вышеперечисленных причин требуется в обязательном порядке. В домашних условиях можно осуществить ремонт помпы ВАЗ 2107 своими руками. Как это сделать, показано в видеоролике внизу.

Однако специалисты не рекомендуют прибегать к ремонту изделия, так как намного проще и эффективнее заменить насос, чем покупать ремкомплект и выполнять ремонтные работы. Особенно важно уделить внимание целостности основных устройств насоса.

Что необходимо для замены

Чтобы заменить помпу, потребуется воспользоваться необходимым инструментом. К таковым инструментам относятся:

  1. Ключи на 8,10,13 и 17.
  2. Емкость, чтобы слить тосол из системы.
  3. Отвертка.

Первым делом необходимо слить охлаждающую жидкость из системы, и только после этого можно приступать к выполнению работ по замене устройства. Процесс замены водяного насоса не представляет никаких трудностей, но при выполнении работ важно соблюдать четкую последовательность. О том, как сливается жидкость и осуществляется замена помпы на ВАЗ-2107, рассмотрим далее.

Расположение насоса на блоке

Как снять помпу с машины: пошаговая инструкция

Чтобы заменить водяной насос на автомобиле ВАЗ 2107, требуется слить ОЖ. Делается это путем снятия крышки с радиатора, а также последовательного откручивания пробки на радиаторе и блоке цилиндров. После слива антифриза можно прибегнуть к началу работ по замене водяного насоса. Пошаговая инструкция по замене помпы на автомобиле ВАЗ 2107:

  1. Ослабляя гайку крепления корпуса генератора, следует демонтировать ремень.
  2. Используя ключ на «13», требуется вывинтить болтовые соединения, посредством которых фиксируется шкив помпы. После вывинчивания болтов, следует его демонтировать.
  3. Вывинтить крепления трубок для подачи охлаждающей жидкости, после чего их демонтировать.
  4. Выполнить процесс вывинчивания болтовых соединений, посредством которых фиксируется насос, после чего ее демонтировать.
  5. После того, как насос будет демонтирован, требуется обязательно осуществить замену герметизирующей прокладки. Старую прокладку следует менять обязательно.
  6. Вывинтить 4 крепежные гайки насоса, после чего разобрать его.
  7. Осуществить установку новой помпы вместе с уплотнительными кольцами. Повторно использовать уплотнительные кольца, как и прокладку, нельзя.
  8. Теперь можно собрать все детали в последовательности обратной снятию.

Из вышеописанной инструкции видно, что процесс замены помпы не представляет особой сложности. Прежде чем прибегать к таковым действиям, следует выяснить, как проверить водяной насос. Проверка исправности водяного насоса предусматривает выполнение таких процедур:

Новый установленный насос

  1. Обнаружение течи антифриза. Если из строя выходит водяной насос, то неизбежно возникновение течи ОЖ. Следует осуществить осмотр места расположения корпуса водяного насоса.
  2. Возникновение посторонних шумов. Если устройство издает посторонние шумы, то это причина того, что вскоре потребуется его замена.
  3. Образование избыточной вибрации. Избыточная вибрация свидетельствует о неисправности подшипников.
  4. Загрязнение системы. Если длительное время не осуществлять замену антифриза, то это обязательно станет причиной выхода из строя помпы.

Помпа представляет собой важный механизм в устройстве каждого автомобиля. Исправность и эффективность работы данного узла влияет на качество охлаждения мотора, а также его целостность.

какая лучше, устройство, замена и ремонт своими руками, фото и видео

ВАЗ 2107 в России является довольно популярным автомобилем, что обусловлено его неприхотливостью и простотой эксплуатации. Однако в этой машине есть немало узлов, которые требуют к себе периодического внимания с целью профилактики либо проведения ремонтных работ и помпа является одним из таковых.

Помпа ВАЗ 2107

На автомобилях с жидкостной системой охлаждения, в том числе и на ВАЗ 2107, одним из основных элементов, отвечающих за поддержание рабочей температуры двигателя, является помпа. Благодаря этому узлу обеспечивается циркуляция охлаждающей жидкости. При появлении проблем либо в случае выхода из строя водяного насоса, нормальная работа силового агрегата нарушается, что может привести к серьёзным последствиям и дорогостоящему ремонту.

Помпа ВАЗ 2107Помпа ВАЗ 2107

Помпа обеспечивает циркуляцию ОЖ по системе охлаждения двигателя

Назначение

Работа помпы направлена на непрерывную циркуляцию охлаждающей жидкости (ОЖ) по рубашке охлаждения двигателя. Нагрев тосола происходит под воздействием трущихся элементов силового агрегата, а необходимое давление в системе создаётся посредством водяного насоса. Непосредственно охлаждение жидкости происходит в основном радиаторе, после которого ОЖ вновь поступает в рубашку охлаждения. Если циркуляция будет прервана хотя бы на 5 минут, произойдёт перегрев мотора. Вот почему так важно следить за исправной работой рассматриваемого узла.

Больше о радиаторе ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/radiator-vaz-2107.html

Конструкция помпы

На ВАЗ 2107, как и на многих других легковых автомобилях, помпа имеет практически одинаковую конструкцию. Узел состоит из корпуса с расположенным внутри центральным валом, на котором закреплена крыльчатка. Вал зафиксирован от осевого смещения при помощи подшипника, а герметичность конструкции обеспечивается сальником, предотвращающим вытекание ОЖ. В крышке насоса есть отверстие, через которое вал выходит наружу, где на него крепится ступица шкива, а затем и сам шкив. На последний надевается ремень, который на «семёрке» вращает генератор и помпу от коленчатого вала. На современных автомобилях помпа вращается посредством ремня ГРМ.

Конструкция помпыКонструкция помпы

Основными элементами помпы являются корпус, вал с подшипником, крыльчатка и сальник

Где находится

На классических моделях «Жигулей» помпа расположена на передней части силового агрегата и крепится не к блоку, а через отдельный корпус. Открыв капот можно без труда заметить как шкив помпы, так и сам узел.

Схема охлажденияСхема охлаждения

Помпа расположена в передней части двигателя и входит в систему охлаждения силового агрегата: 1 — патрубок подачи к салонному отопителю; 2 — расширительный бачок; 3 — радиатор; 4 — помпа; 5 — термостат; 6 — трубка подогрева коллектора; 7 — патрубок обратки из салонного отопителя

Какая помпа лучше

На ВАЗ 2107 подойдут водяные насосы с каталожным номером 21073–1307010, 2107–1307011–75 и 2123–1307011–75. Последние два варианта имеют увеличенную крыльчатку и несколько усиленную конструкцию. Изначально эти насосы производились для «Нивы». Чуть более высокая стоимость таких помп вполне оправдана лучшей производительностью.

На «семёрках», оснащённых как инжекторным, так и карбюраторным мотором, устанавливаются одинаковые водяные насосы, а их ремонт производится аналогичным образом.

Виды помпВиды помп

Старая помпа имеет крыльчатку из чугуна, а новая из пластика

Рассматриваемое изделие сегодня производят многие фирмы, но наиболее популярными являются:

  • Luzar;
  • Hepu;
  • TZA;
  • Фенокс.

На авторынке можно встретить помпы с крыльчатками из разных материалов: пластик, чугун, сталь. Положительные отзывы получают изделия с пластиковыми крыльчатками, которые оснащены рельефными и продолговатыми лопастями. Элементы из чугуна характеризуются меньшей производительностью, а что касается стальных, то они подвержены коррозии и довольно часто являются подделкой.

Повреждения корпусаПовреждения корпуса

Замена корпуса производится в случае его повреждения, а в остальных случаях меняют только перекачивающую часть

Помпу можно приобрести как в сборе с корпусом, так и отдельно. Если корпус не имеет повреждений, то достаточно заменить перекачивающую часть. Если конструкция имеет серьёзные изъяны или вовсе пробой, то без замены корпуса не обойтись.

Видео: какую помпу поставить на «классику»

Признаки неисправности помпы

Рано или поздно, но с помпой возникают неполадки и узел выходит из строя. Это может быть связано как с большим пробегом автомобиля, так и с установкой некачественного изделия. Поэтому стоит рассмотреть, какие неисправности могут возникнуть с насосом и что делать в том или ином случае.

Течь сальника

Обнаружить протекание ОЖ через сальник довольно просто: под машиной, как правило, появляется лужица. Если уплотнительный элемент будет повреждён, например, в результате износа, тосол попадёт к подшипнику помпы, в результате чего смазка из устройства вымоется, а сама деталь в скором времени разрушится. Чтобы не допустить подобного, необходимо периодически проводить осмотр автомобиля и устранять возможные неполадки.

Течь помпыТечь помпы

Если сальник выходит из строя, из насоса появляется течь тосола

Появление шума

Если во время работы двигателя доносится посторонний шум из области помпы, то это указывает на скорую поломку узла. Наиболее вероятной причиной появления шума является выход из строя подшипников либо слабое крепление крыльчатки. В любом случае деталь нуждается в демонтаже, последующей деффектовке, ремонте или замене.

Видео: как шумит помпа на ВАЗ

Снижение производительности

Какой бы ни использовался тосол в системе охлаждения, он представляет собой химическое вещество. Со временем в корпусе насоса или на крыльчатке появляется эрозия, что может привести к снижению потока перекачиваемой жидкости. В результате возможен перегрев мотора со всеми вытекающими последствиями. Поэтому, если температурный датчик ОЖ на панели приборов начал превышать значение +90˚С (рабочая температура), стоит задуматься о возможной замене помпы или, по крайней мере, ревизии этого узла.

Повышенная вибрация

Если из области помпы исходит повышенная вибрация, прежде всего, нужно осмотреть корпус насоса в области подшипника: иногда на нём могут появляться трещины. Нелишним будет также проверить правильность установки ремня генератора, шкива помпы и вентилятора. Если были обнаружены неисправные детали, замените их.

Грязная ОЖ

Если охлаждающая жидкость давно не менялась, то с насосом могут возникнуть проблемы. Определить загрязнение системы несложно: цвет жидкости вместо красного, синего или зелёного будет коричневатым. При почернении тосола, вероятнее всего, в систему охлаждения попало масло.

Грязный тосолГрязный тосол

Грязный тосол указывает на необходимость его замены

Как проверить работоспособность помпы

Функционирование насоса можно проверить своими руками. Для этого потребуется:

  1. Прогреть мотор до рабочей температуры и пережать верхний патрубок, идущий к радиатору. Если при отпускании почувствуется скачок давления, значит, помпа работает нормально.
  2. На насосе есть дренажное отверстие, поэтому на него следует обратить внимание. Если сальник не справляется со своими функциями, то тосол может выступать из этого отверстия.
  3. Во время работы двигателя нужно прислушаться к посторонним звукам. Если со стороны помпы доносится гул, то, скорей всего, подшипник пришёл в негодность. Проверить его можно на заглушённом моторе, для чего следует покачать шкив насоса. Если чувствуется люфт, значит, подшипник подлежит замене.

Работы по проверке насоса на работающем двигателе следует проводить аккуратно, не забывая о вращающемся вентиляторе и высокой температуре ОЖ.

Ремонт помпы

Если было выявлено, что помпа нуждается в ремонте или замене, для работы сперва нужно подготовить необходимый инструмент:

  • набор ключей;
  • ёмкость для слива ОЖ;
  • плоскую или крестовую отвёртку.
Инструменты для ремонтаИнструменты для ремонта

Для замены помпы потребуется набор ключей, отвёртки и ёмкость для слива ОЖ

Снятие

Читайте об устройстве генератора ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/generator/remont-generatora-vaz-2107.html

После подготовки всего необходимого можно приступать к разборке:

  1. Открываем капот и сливаем охлаждающую жидкость, для чего откручиваем соответствующий болт на блоке цилиндров и пробку на радиаторе.
  2. Снимаем ремень генератора, ослабив верхнюю гайку крепления и уменьшив натяжение.Крепление генератораКрепление генератора

    Для ослабления ремня генератора отворачиваем верхнюю гайку

  3. Отвернув гайку больше, отводим генератор до упора на себя.Перемещение генератораПеремещение генератора

    Чтобы отвести генератор в сторону, необходимо ослабить больше верхнюю гайку

  4. Откручиваем болты крепления шкива помпы и снимаем его.
  5. Ослабляем хомуты, удерживающие патрубки и стягиваем сами шланги.Снятие патрубковСнятие патрубков

    Чтобы снять патрубки потребуется ослабить хомуты и стянуть шланги

  6. Откручиваем крепление трубки, идущей к печке.Трубка к отопителюТрубка к отопителю

    Отворачиваем крепёж трубки, идущей к отопителю

  7. Отворачиваем крепление помпы к блоку цилиндров и снимаем узел вместе с прокладкой.Крепление помпыКрепление помпы

    Отворачиваем крепление помпы к блоку цилиндров и снимаем узел вместе с прокладкой

  8. Для разъединения насоса с корпусом достаточно открутить 4 гайки.Крепёж корпусаКрепёж корпуса

    Части корпуса помпы соединены между собой при помощи гаек

Если производится замена помпы без корпуса, то необходимости в снятии патрубков и трубки нет (пункты 5 и 6).

Разборка

Для проведения ремонтных работ потребуется разборка водяного насоса. Проводят процедуру в следующем порядке:

  1. Демонтируют крыльчатку, предварительно зажав помпу в тиски.
  2. Выбивают вал.
  3. Извлекают сальник.
Видео: как разобрать помпу на «классике»

Замена подшипника

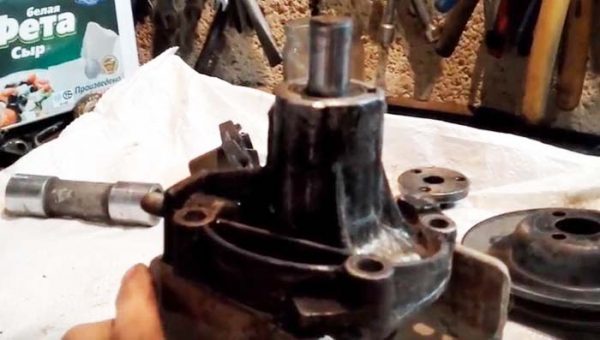

Для замены подшипника потребуется разобрать помпу и выбить вал из корпуса. На «классике» подшипник и вал представляют собой одну деталь. Поэтому при выходе из строя одной из частей, производится замена всего изделия. Чтобы не ошибиться при покупке вала помпы на ВАЗ 2107, необходимо взять старую деталь с собой, поскольку оси могут отличаться как по диаметру, так и по длине, о чём продавец не всегда знает.

Вал с подшипникомВал с подшипником

Вал и подшипник помпы представляют собой единую деталь

Вал меняют в следующем порядке:

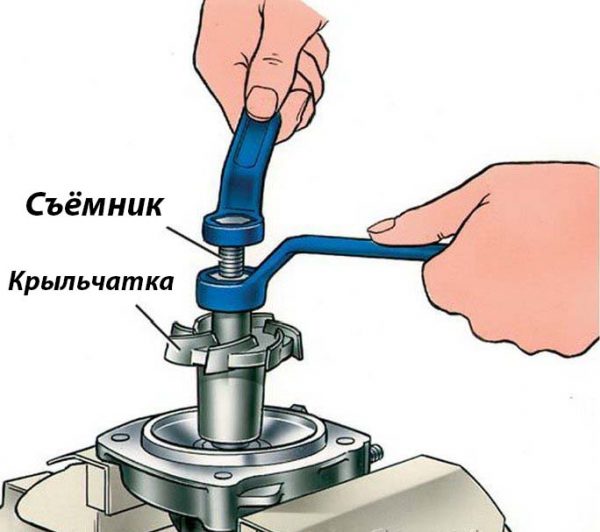

  1. С использованием съёмника выпрессовывают крыльчатку.Демонтаж крыльчаткиДемонтаж крыльчатки

    Чтобы снять крыльчатку потребуется специальный съёмник

  2. Ослабляют и выворачивают стопорный винт.
  3. Выбивают вал путём нанесения ударов молотком по торцу. Если таким образом извлечь ось не удаётся, деталь зажимают в тисах и выбивают через деревянную наставку.Демонтаж валаДемонтаж вала

    После демонтажа крыльчатки, старый вал выбивается молотком

  4. Со старого вала сбивают ступицу крепления шкива.
  5. Напрессовывают ступицу на новую ось и забивают её в корпус помпы до упора.Ступица помпыСтупица помпы

    Ступица насаживается на вал лёгкими ударами молотка

  6. Заворачивают винт и устанавливают крыльчатку.

Узнайте больше о ремонте подшипника ступицы: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-stupichnogo-podshipnika-vaz-2107.html

Замена сальника

Сальник из-за постоянного контакта с тосолом иногда выходит из строя, что приводит к появлению течи. Чтобы заменить деталь необходимо демонтировать крыльчатку и выбить вал с подшипником. Для этого можно воспользоваться старой осью, которую вставляют обратным концом в отверстие насоса.

Демонтаж сальникаДемонтаж сальника

Сальник выбивается с помощью вала, повёрнутого обратной стороной

Затем забивают вал, нанося удары молотком до тех пор, пока сальник не выйдет из корпуса. Новый уплотнительный элемент вставляют и усаживают на место при помощи подходящей наставки.

Сальник помпыСальник помпы

Сальник запрессовывают на место подходящей наставкой

Замена крыльчатки

Если крыльчатка имеет повреждения, например, поломаны лопасти, то деталь можно заменить. Повреждение происходит, как правило, при соприкосновении с корпусом из-за сильного износа вала либо подшипника. Независимо от материала крыльчатки, деталь крепится на ось путём запрессовки. Для замены пластиковой крыльчатки потребуется:

  1. Закрепив вал с обратной стороны в тисах, метчиком м18 с шагом 1,5 мм нарезают резьбу внутри крыльчатки, предварительно смазав инструмент моторным маслом.
  2. Вкручивают в отверстие специальный съёмник, подтягивают наружный болт.
  3. Путём вращения головки внутреннего болта по часовой стрелке, выпрессовывают крыльчатку и снимают её с вала.
  4. У металлической крыльчатки резьба нарезана с завода, поэтому деталь просто выдавливают съёмником.
Инструмент для ремонтаИнструмент для ремонта

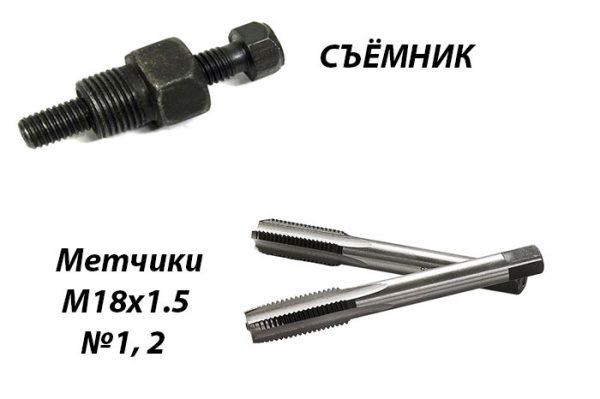

Для демонтажа крыльчатки потребуется съёмник и метчики м18*1,5 мм

При обратной установке деталь напрессовывают на вал при помощи молотка и подходящей наставки, избегая повреждения лопастей. Нужно следить, чтобы нижняя часть крыльчатки упёрлась в кольцо на сальнике, после чего его нужно усадить на 2–3 мм внутрь. Это обеспечит герметичное прилегание вращающейся детали к кольцу.

Видео: как снять крыльчатку с вала помпы

В большинстве случаев владельцы ВАЗ 2107 и других авто не занимаются самостоятельным ремонтом помпы, а попросту производят замену детали.

Установка

Сборка и установка узла осуществляется в обратной последовательности. Единственное на что следует обратить внимание, так это на прокладки — рекомендуется использовать новые. Кроме этого, места соединения помпы с патрубками промазывают герметиком. Когда деталь будет установлена, заливают тосол. Для того чтобы исключить образования воздушных пробок, от карбюратора (на карбюраторном моторе) отсоединяют тонкий шланг системы охлаждения и добиваются вытекания тосола из шланга и штуцера, после чего производят соединение. Запускают и прогревают двигатель, осматривают патрубки на предмет появления течи. Если всё в порядке, ремонт можно считать успешно завершённым.

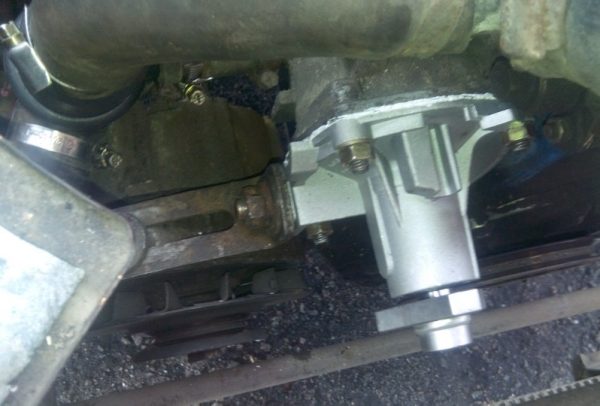

Установка помпыУстановка помпы

При установке водяного насоса следует использовать новые прокладки и наносить герметик в местах соединения патрубков с узлом

Самостоятельная замена либо ремонт помпы на ВАЗ 2107 вполне по силам каждому владельцу. Единственное, что в некоторых случаях потребуются специальные приспособления. В остальном будет достаточно стандартного набора инструментов. Чтобы насос работал продолжительное время, деталь рекомендуется выбирать от проверенных производителей.

как поменять своими руками + видео

Водяной насос — основной узел системы охлаждения автомобиля. От его исправной работы зависит скорость циркуляции охлаждающей жидкости в протоках блока цилиндра. Это обеспечивает отвод тепла и поддержание рабочей температуры двигателя. На ранних стадиях диагностика и устранение неполадок водяного насоса не представляет большой сложности. Игнорирование же признаков неисправности помпы может привести к сильному перегреву мотора и деформации головки блока цилиндров. В этом случае потребуется дорогостоящий капитальный ремонт двигателя.

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

Охлаждающая жидкостьОхлаждающая жидкость

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40оС. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Система охлажденияСистема охлаждения

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Основные неисправности системы охлаждения

Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.

Приборная панель ВАЗ 2108/09Приборная панель ВАЗ 2108/09

Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива

Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.

  1. Недостаточный уровень или утечка охлаждающей жидкости в системе.
  2. Выход из строя термостата.
  3. Неполадки в работе водяного насоса.
  4. Неисправности температурного датчика.

Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.

Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.

Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.

Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.

Грязный радиаторГрязный радиатор

Засорение сот радиатора приводит к перегреву двигателя

Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

  1. Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
  2. Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Если уровень жидкости в расширительном бачке нормальный, но охлаждающая жидкость кипит, а из воздушного клапана идёт пар — не торопитесь открывать крышку. Во-первых, можно обжечься паром. Во-вторых, кипящий антифриз может струёй вырваться наружу. Нужно выждать определённое время, для того чтобы ОЖ остыла и только после этого откручивать крышку расширительного бачка.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен. Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ. Касаться руками двигателя также не стоит — можно обжечься.

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Диагностика помпыДиагностика помпы

Красным помечено место утечки охлаждающей жидкости при неисправной помпе

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремонт водяного насосаРемонт водяного насоса

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

  1. Отсоединяется минусовая клемма аккумулятора.АккумуляторАккумулятор

    Минусовая клемма аккумулятора обозначена пиктограммой на свинцовом контакте

  2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.Кран для слива охлаждающей жидкостиКран для слива охлаждающей жидкости

    Сливное отверстие расположено в нижней части блока цилиндров

  3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
  4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
  5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.Натяжной роликНатяжной ролик

    Натяжной ролик ослабляется откручиванием фиксирующего винта

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Демонтаж помпыДемонтаж помпы

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Крыльчатка водяной помпыКрыльчатка водяной помпы

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

  1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.Растворитель для снятия герметикаРастворитель для снятия герметика

    Уайт-спирит хорошо очищает поверхность от остатков герметика

  2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
  3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
  4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
  5. Сборка производится в обратном порядке.
  6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
  7. Из системы удаляются воздушные пробки.
  8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Главный фактор, разрушающий подшипник и сальник водяного насоса — перетянутый ремень ГРМ. Если нет ключа с динамометром, народные умельцы пользуются обыкновенным безменом. Необходимо добиться такого натяжения ремня, при котором прогиб резинового полотна в середине между шкивами составлял 10–15 мм. при усилии в 10 кг. Крюк безмена цепляется за ремень и натягивается до отметки в 10 кг. Замеряется глубина прогиба ремня.

Видео: разборка водяного насоса автомобиля ВАЗ 2109/08

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный насосДополнительный насос

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

  1. Для удобства снимается аккумулятор и воздушный фильтр.Монтаж дополнительной помпыМонтаж дополнительной помпы

    Снимаются аккумулятор и воздушный фильтр

  2. Сливается тосол из системы охлаждения.
  3. Помпа от «ГАЗели» разбирается и промазывается герметиком.Дополнительная помпа от «ГАЗели»Дополнительная помпа от «ГАЗели»

    Дополнительный водяной насос от «ГАЗели» работает от электросети

  4. Помпа устанавливается под аккумулятором, так как она не должна быть расположена выше термостата.Место для установки дополнительной помпыМесто для установки дополнительной помпы

    Помпа не должна устанавливаться выше термостата

  5. Снимается подводящий шланг радиатора отопителя, соединяющий двигатель с печкой.
  6. Новым шлангом кран радиатора печки соединяется с выходным отверстием помпы.Подсоединение дополнительной помпыПодсоединение дополнительной помпы

    Одним шлангом помпа соединяется с двигателем, другим — с радиатором печки

  7. Другим новым шлангом входное отверстие помпы соединяется с двигателем.
  8. К помпе подводится электропитание. Управляющая кнопка выводится в салон и устанавливается в любом удобном месте.

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55оС. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Видео: установка дополнительной помпы в ВАЗ 2108/09

Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Эксплуатация автомобиля с неисправным насосом может привести к довольно серьёзным последствиям. Установить же новую помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Для этого потребуется лишь стандартный набор инструментов и расходные материалы. И никогда не сливайте отработанный антифриз на землю. Удачи на дорогах!

Оцените статью: Поделитесь с друзьями!
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
