Как проверить стартер на ваз 2114: Как проверить стартер: пошаговая инструкция

Содержание

Как проверить стартер не снимая с машины

С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

Принцип работы стартера

Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться  за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.

Главные причины неисправной работы стартера

К основным неисправностям стартера относятся:

Во время подключения стартера не действует тяговое реле, вращающее якорь.

При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.

В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.

Стартер не прекращает работать после включения двигателя.

Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.

Проверка стартера

Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.

Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.

Как проверить стартер не снимая с машины

Для выполнения проверки стартера понадобится:

Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.

Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.

От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.

Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.

Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.


Как проверить стартер ВАЗ 2109 в домашних условиях

О роли стартера в автомобиле сказано немало, поэтому нет никакой необходимости повторять прописные истины. Стартер он, как говорится, и в «Африке» стартер, с него начинается работа двигателя. Если он не работает, тогда два варианта: либо пытаться завести авто «с толкача», либо искать причину, по которой стартер не хочет работать.

Сегодня поговорим о том как проверить стартер ВАЗ 2109 в домашних условиях.

Самым простым способом проверки работоспособности стартера является — замыкание. Чтобы проверить работает ли стартер замкните чем-нибудь металлическим (отвертка или ключ) две большие клеммы, расположенные на стартере. На рабочем стартере после замыкания клемм будет заметно искрение, если искры есть, а стартер не работает тогда сделайте следующее:

  1. Первое, что приходит в голову при данных симптомах — окисление клемм аккумулятора (АКБ), убедитесь, что они в нормальном состоянии, если это не так, произведите их очистку при помощи ножа, или отвертки, или наждачной бумаги.
  2. Замените реле стартера, нередко проблема кроется в нем.
  3. Прозвоните тестером провод, который идет с реле стартера, его часто вовсе не видно, т. к. клемма этого провода расположена в нижней части стартера.

Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:

  1. Это может быть и слабая АКБ, если это так — зарядите аккумулятор. После получаса зарядки попробуйте снова запустить мотор.
  2. Еще один способ как проверить стартер — проверка контакта в цепи питания стартера. Проверьте целостность, проводов идущих к стартеру.

Если во время поворота ключа зажигания слышны характерные щелчки, это может означать следующее:

  1. Опять-таки возможно разрядилась аккумуляторная батарея.
  2. Плохой контакт проводов, которые идут к стартеру. Проверьте все соединения, в случае необходимости затяните гайки соединений и укрепите слабые контакты.
  3. Если ничего из вышеперечисленного не помогло — вероятнее всего из строя вышло втягивающее реле.

Кроме всего прочего, нельзя исключать замок зажигания, который также может быть причиной того, что мотор не запускается.

Чтобы исключить такую вероятность произведите зачистку контактов идущих к замку. Отсоединяйте по очереди, так вы ничего не перепутаете.

Как правило, данных способов вполне достаточно для того чтобы проверить стартер ВАЗ 2109 и понять в чем проблема. Если все ваши тесты не дали никаких результатов — обратитесь к специалистам или произведите полную замену стартера.

Теперь вы знаете как самостоятельно проверить стартер ВАЗ 2109, спасибо за внимание. Возможно потребуется ремонт стартера, как это сделать написано здесь.

Рекомендуем видео как проверить стартер ВАЗ 2109 и произвести ремонт

&nbsp

Проверка стартера Ваз 2114, Ваз 2115, Ваз 2113

Проверка стартера, проверка и устранение неисправностей в стартере лада 2114, порядок ремонта стартера лада 2113, этапы разборки и сборки стартера автомобиля ваз 2113, ваз 2115, ваз 2114. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

Проверка работоспособности
Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде. Стенд должен иметь гнездо для установки стартера с втулкой для переднего конца вала привода.

Схема соединений для проверки стартера на стенде: 1 – вольтметр с пределом шкалы не менее 15 В; 2 – стартер; 3 – реостат на 800 А; 4 – амперметр с шунтом на 1000 А; 5 – выключатель; 6 – аккумуляторная батарея

Электрическая схема соединений для проверки стартера лада самара 2. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.
Температура стартера при проверках должна быть (25±5) °С, а щетки — хорошо притерты к коллектору.


Замыкая выключатель 5, при напряжении источника тока 12 В три раза включите стартер с разными условиями торможения. Например, при тормозных моментах 3, 6 и 12 Н ·м (0,3; 0,6 и 1,2 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.
Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер ваз 2113 и проверьте его детали.

Испытание в режиме полного торможения
Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 А, не менее 5 В и не менее 13,72 Н·м (1,4 кгс·м). Длительность включения стартера должна быть не более 5 с.
Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на «массу».

Если тормозной момент и потребляемая сила тока ниже указанных величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление крепления выводов щеток, окисление или подгорание контактных болтов тягового реле.
При полном торможении вал привода стартера ваз 2115 не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.
Для устранения неисправностей разберите стартер ваз 2114, ваз 2115, ваз 2113 и замените или отремонтируйте поврежденные детали.

Испытание в режиме холостого хода
Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения вала привода стартера ваз 2114, которые должны быть соответственно не более 80 А и 3000 мин-1 при напряжении на клеммах стартера 11,5–12 В.
Если сила тока и частота вращения вала привода отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

Проверка тягового реле

Детали стартера: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – «отрицательная» щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – «положительные» щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо

Установите между ограничительным кольцом 24 и шестерней прокладку толщиной 11,5 мм и включите реле.

Напряжение включения реле при упоре шестерни в прокладку должно быть не более 8 В при температуре окружающей среды (20 ±5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.

Как проверить втягивающее реле стартера

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

Как все работает?

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.



Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  1. Износ его элементов;
  2. Выгорание контактных пластин, установленных в крышку корпуса;
  3. Обрыв или перегорание обмотки катушек реле;
  4. Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.



Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Читайте также:

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Читайте по теме: Как проверить стартер и втягивающее реле.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.



Далее новое реле ставиться на стартер и затягивается болтами крепления. Затем уже стартер устанавливается на свое место.

2) Представляем вашему вниманию обзорный видео ролик по ремонту стартера.

Он носит ознакомительный характер, и призван познакомить широкий круг автовладельцев с ключевыми этапами диагностики и ремонта стартера.

Ремонт стартера в большинстве своём не должен вызывать серьезных затруднений у своего владельца. Важно помнить, что чем раньше Вы отзоветесь на возникшую неисправность, тем проще будет её устранить.

Промедление, в данном случае, смерти подобно. А смерть стартера – это неоправданный удар по Вашему бюджету. Бережно относитесь к своему автомобилю, и он непременно отплатит Вам тем же.

Практически каждый автомобилист может столкнуться с ситуацией, когда автомобильный стертер может начать брать на себя ток. Приятного в этом моменте мало, тем более что это может привести к тому, что аккумуляторная батарея попросту начнет гораздо быстрее разряжаться. Большинство автомобилистов в таком случае сильно теряется и вместо того, чтобы разобраться в неполадке, сразу спешат обращаться за помощью к специалистам. На самом же деле, подобное нарушение считается не слишком серьезным и может быть исправлено собственноручно. Главное точно определиться с порядком действий. В этом полезном материале и будет подробно рассказано о том, как же это можно сделать своими силами.

Проверка стартера: как это сделать?

В первую очередь важно понимать тот момент, что для пуска двигателя необходимо определенное количество энергии. Именно за счет нее стартер и приводится в действие. Когда в момент запуска мотора на приборной панели яркость освещения существенно уменьшается, то это может стать первым признаком того, что стартер берет на себя ток. Кроме этого, определить это можно и посредством другой нехитрой манипуляции. Для этого необходимо послушать, как именно стартер крутится во время поворота ключа зажигания. Если вращение стартера происходит вяло или же вовсе на грани полной остановки, то это может также свидетельствовать о том, что он берет на себя ток. Однако в этой ситуации первоначально нужно проверить состояние самого автомобильного аккумулятора и правильность подключения к нему клемм. В основном мотор может затруднительно запускаться по таким причинам:

  1. Внутри стартера имеются проблемы механического характера;
  2. В узлах системы зажигания или в самой проводке есть повреждения.

В том случае, когда и с проводкой все в порядке, и аккумулятор при этом полностью заряжен мотор будет заводиться быстро. При наличии любого же из этих нарушений стартер может функционировать, но при этом на свою работу будет брать излишне много энергии.

Стартер берет ток: как поступать в таком случае?

В том случае, если удалось обнаружить, что стартер действительно берет на себя много энергии, в первую очередь автомобилисту нужно будет зачистить все контакты сети. В некоторых ситуациях бывает вполне достаточно и зачистки одних лишь клемм аккумулятора. Если же после зачистки контактов проблема не устраняется, то нужно достать стартер и разобрать его. При этом важно тщательно осмотреть его на предмет наличия загрязнений щеточного узла и других контактов. Но в основном на автомобилях стартер начинает брать на себя ток, если происходят такие явления:

  • Чрезмерный износ втулок стартера;
  • Заклинивание некоторых частей внутри стартера;
  • Замыкание между обмотками;
  • Создание коленвалом сопротивления.

Что касается последнего, то сопротивление в основном создается в том случае, если масло, используемое двигателем имеет слишком вязкую консистенцию. В некоторых случаях этому может также способствовать и неправильно подобранные вкладыши коленвала, а также неправильно выполненный ремонт двигателя.

Подробнее о том, как можно проверить стартер будет рассказано в этом полезном видеоматериале:

Как проверить стартер ВАЗ 2110

Стартер щёлкает, однако не крутит?

Почему не срабатывает стартер на ваз 2110.

Разборка стартера 35.3708.

10. Просмотров. змейка реле старте. b Электросхема ваз 2110 инжектор.

…отсоедините отрицательный вывод (-) от клеммы C. Проверьте, что шестерня…

2110. Ремонт и. Как. ремонт подвески ваз 2107 своими руками.

Проверка работы стартера.

16. 10.3 Ремонт стартера ВАЗ 2106.

Как проверить стартер ваз 2112.

Return to Неисправности стартера ваз. проверка стартера.

проверка стартера схема — Стартер — Ваз 2114.

На На схеме приведенной мной видно как осуществляется подсоединение стартер…

Как самому подключить ксенон

Проверка работы стартера Тойота Камри 2001.

Проверка стартера от аккумулятора.

b Как/b b проверить/b снятый стартер b с/b.

пошел к машине, у меня. посмотрел картинку. стартер. на авторынке за 3.5 ки…

Снятие и проверка стартера.

Проверка/замена тягового реле стартера Mazda 323.

редукторный стартер на классику — ваз.

Если вы не слышите стартер, то проверьте сначала данное соединение.

Взглянем на электрическую схему стартера.

Проверка стартера.

Втягивающее реле стартера ваз 2110 фото.

как проверить и исправить неполадку

Бывает такая ситуация, что стартер берет на себя ток и в итоге это приводит к тому, что аккумулятор быстрее разряжается. Многих эта ситуация сильно пугает и они сразу едут на сервис, но на самом деле, проблема, когда стартер сильно садит аккумулятор не сильно серьезная и ее исправить можно и своими руками.

Стартер устроен не так просто и изучать его конструкцию обычно нет времени, ведь главное, чтобы он правильно работал, особенно в том момент, когда надо куда-то ехать на автомобиле. Что касается ремонта стартера, то он достаточно простой, если знаешь что делать, просто его неудобно доставать из мотора, а ремонтировать его относительно не сложно.

Как проверить, стартер берет на себя или нет?

Чтобы мотор завелся, необходимо определенное количество энергии стартеру, чтобы он крутился. Если в момент запуска двигателя сильно уменьшается яркость на панели приборов – то это первый признак, что стартер берет на себя.

Еще способ, как узнать берет ли стартер на себя – это послушать, как стартер крутится во время поворота ключом зажигания. Если крутит вяло и такое ощущение, что сейчас вообще перестанет крутиться, то это тоже может быть признаком. Но надо первым делом проверить состояние аккумулятора и как подключены клеммы к нему.

Обычно бывают такие неполадки, из-за которых мотор не может нормально завестись:

  • плохие контакты в узлах системы зажигания и проводки в целом;
  • проблемы в механического характера внутри стартера.

Если аккумулятор заряжен, с проводкой тоже все в порядке, и в стартере все исправно, то заводится мотор будет быстро и без лишних энергозатрат. А когда появляется какая-либо преграда, например, внутри стартера все заржавело, то тогда стартер будет функционировать, но при этом будет брать на себя больше энергии. В общем, придется в любом случае разбирать стартер, потому что так на глаз не определишь.

Что делать если стартер берет на себя ток?

Когда вы узнали, что стартер сильно садит аккумулятор, то надо прежде всего зачистить все контакты в сети, иногда достаточно банально зачистить клеммы аккумулятора.

Но если это не помогло, то значит надо надо доставать стартер и разбирать его, возможно внутри засорился щеточный узел, втягивающее реле или другие контакты.

Если подытожить, то в большинстве случаев, бывают такие причины, почему стартер берет на себя на ВАЗ 2109 и других отечественных автомобилей типа ВАЗ 2114 и ВАЗ 2106:

  • износились втулки стартера или заклинили некоторые части внутри стартера, также бывает замыкание между обмотками, но это довольно редко случается;
  • коленвал двигателя создает сопротивление: обычно это случается, если масло в моторе используется слишком вязкое, а при морозах его вязкость еще больше увеличивается. Также, возможно, что были неправильно подобраны вкладыши коленвала или вообще был сделан ремонт двигателя с ошибками.

В итоге, если вы поняли, что стартер берет на себя в ГАЗ 53 или ГАЗ 66, то безусловно придется разбирать стартер, а это довольно сложная процедура, поэтому если нет опыта, то лучше сразу обращаться к специалистам. Также, если нет желания возиться со стартером, его диагностировать, делать ремонт – можно сделать проще – купить новый стартер, да он будет стоит относительно немалых денег, но зато проблема с запуском двигателя больше не будет проблем и машина начнет доставлять только радость, потому что будет заводиться с пол-оборота.

А далее быстрое видео о том, как проверить стартер:

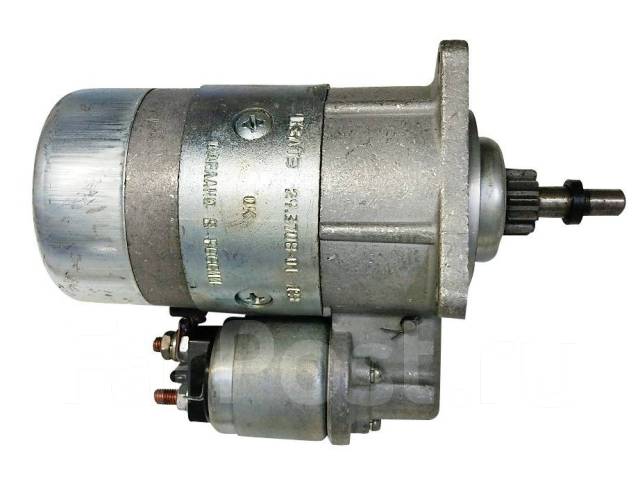

Особенности конструкции и ремонта стартера ВАЗ-2114

В этой небольшой статье мы постараемся максимально подробно разобраться, как проводится ремонт стартера на ВАЗ-2114. Это устройство, позволяющее запустить двигатель. Стартер — это электродвигатель, который вращает коленчатый вал двигателя. Благодаря своей конструкции он входит в зацепление с шестерней коленчатого вала только после поворота ключа зажигания. Но что, если при повороте ключа ничего не происходит? Вот что мы разберемся.

Конструкция

Там, где на ВАЗ-2114 установлен стартер, есть еще несколько элементов — воздушный фильтр, термостат и так далее. Поэтому, чтобы получить свободный доступ ко всем узлам системы запуска, вам придется удалить некоторые детали. Конструкция стартера состоит из следующих компонентов:

  1. Задняя крышка.
  2. Втулки бронзовые.
  3. Щетка медная.
  4. Якорь с обмоткой (ротор).
  5. Статор с обмотками.
  6. Bendix — муфта свободного хода, вилка и шестерня.
  7. Шестерни стартера имеют планетарный ряд.
  8. Передняя крышка.
  9. Соленоидное реле

Далее переходим к описанию работы механизма.

Как работает стартер?

На автомобили ВАЗ-2114 чаще всего устанавливают стартеры с планетарной коробкой передач. Они могут значительно увеличить мощность, подаваемую на венец маховика. И самое главное, такая конструкция позволяет использовать электродвигатель малой мощности. Работа происходит по такому алгоритму:



  1. При повороте ключа зажигания на реле подается напряжение.
  2. Контакты замкнуты и на электромагнитное реле подается напряжение.
  3. Под действием магнитного поля сердечник втягивается, а силовые контакты замыкаются.
  4. Параллельно шестерня на бендиксе движется вдоль оси и входит в зацепление с венцом маховика.
  5. На обмотки двигателя подается напряжение, ротор начинает вращаться.
  6. И если неисправности нет, двигатель автомобиля запускается.

Но бывает и так, что ВАЗ-2114 не заводится, а стартер крутится.При этом поломку нужно искать в системе зажигания, приводе ГРМ, подаче топлива.

Типичные поломки

Если стартер не включает ВАЗ-2114, то возможно наличие таких неисправностей:

  1. Стираются щетки.
  2. Батарея разрядилась.
  3. Открытая обмотка якоря или статора.
  4. Неисправность соленоидного реле — разрушение обмоток.

Обратите внимание, что в случае выхода из строя бендикса и обгонной муфты стартер продолжит вращаться, но зацепления с заводной головкой не произойдет.


Часто причиной того, что стартер плохо вращается, является малая масса или низкий заряд аккумулятора. В этом случае необходимо будет заменить бронзовые втулки и провод, соединяющий коробку передач и отрицательную клемму аккумулятора. Обратите внимание на то, что цепь питания обмотки стартера не имеет предохранителей. Поэтому крайне важно своевременно производить замену щеток и чистящих ламелей. Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера.



Как снять блок?

Для ремонта стартера ВАЗ-2114 его необходимо будет разобрать. Для этого достаточно произвести такие манипуляции:

  1. Отсоедините провод от минусовой клеммы АКБ. Если этого не сделать, то возможно короткое замыкание.
  2. Свободный доступ к стартеру — снимаем корпус фильтра для очистки воздуха.
  3. Теперь ключом на «13» нужно открутить гайку, которой силовой провод крепится к реле втягивающего.
  4. Тонкую проволоку тоже нужно удалить.
  5. Тем же ключом отверните три гайки, которыми картер крепится к картеру сцепления.
  6. Снимите блок.

Теперь можно приступить к ремонту стартера ВАЗ-2114. Чтобы выполнить его качественно, придется полностью разобрать механизм.

Что нужно изменить?


Для проведения ремонта необходимо приобрести комплект запчастей. В частности, потребуются следующие компоненты:

  1. Щетки.
  2. Втулки.
  3. Бендикс.

Как правило, чаще всего выходят из строя эти элементы. При поломке обмоток или части корпуса будет намного проще (и эффективнее) установить стартер новый или старый, но рабочий.

Как ремонтировать?

Самостоятельно перемотать ротор или стартер можно, но это проблематично. К тому же ламели на роторе могут износиться — даже установка новых щеток не поможет. Порядок ремонта стартера ВАЗ-2114:

  1. Снимите электромагнитное реле, открутив 2 или 3 болта отверткой.
  2. Снимите заднюю крышку, открутив два болта.
  3. Затем отверните две гайки ключом на «10», чтобы отсоединить три части корпуса.

  4. Снимите щетки, отсоедините их от обмоток.
  5. Извлеките стопорное кольцо из задней части ротора и снять крышку.
  6. Стопорное кольцо также должны быть удалены из передней части ротора. Только после этого можно полностью удалить якорь.

Все элементы стартера демонтированы, осталось только провести поиск неисправности.Все дефектные детали необходимо заменить новыми. Обратите внимание на ламели — если они стерлись, то восстанавливать их бесполезно. Будет проще купить новый ротор. После ремонта все детали необходимо собрать в обратной последовательности.

Мотор компрессии ВАЗ 2114. Измерение компрессии в цилиндрах двигателя ВАЗ. Снять с топливным насосом шланг подачи топлива

Учитывая то, что автомобилей модели ВАЗ 2106 было выпущено более 4 миллионов штук, на наших дорогах их еще довольно много.Соответственно, вопросы по ремонту легендарной «классики» по-прежнему актуальны. Например, вопрос, какую компрессию должен выдерживать хороший двигатель «Шестерка».

Понятие сжатия, его размеры

Среди технических данных, прописанных в руководстве по эксплуатации автомобиля, этой характеристики нет. Есть несколько иное понятие — степень сжатия. Между этими двумя параметрами нет прямой зависимости, они сочетаются между собой только одним — в обоих случаях речь идет о давлении.

  1. Степень сжатия — это расчетное постоянное значение, без единиц измерения. Для двигателя ВАЗ 2106 и его модификаций он составляет 8,5. Эта цифра является результатом деления полного рабочего объема цилиндра на объем камеры сгорания. Простыми словами, поступающая в пространство цилиндра топливно-воздушная смесь сжимается за счет перемещения поршня вверх в 8,5 раз.
  2. Компрессия — величина переменной, ее значение зависит от технического состояния, в котором находится двигатель.Этот параметр показывает, какое давление возникает в каждом отдельном цилиндре при вращении коленчатого вала стартером. Измеряется его манометром, который вкручивается вместо свечи зажигания, единица измерения — 1 кгс / см 2 или 1 бар, что почти одинаково (1 кгс / см 2 — 0,98 бар).

Компрессия измеряется для определения степени износа поршневой группы цилиндра. Его значения получены опытным путем, на практике. Замер производится следующим образом: выключаются все 4 свечи зажигания, а на их место поочередно ввинчивается манометр с обратным клапаном в каждый цилиндр и определяется стартер с вращением.максимальное давление, которое может прокачать каждый поршень. В двигателе ВАЗ 2106 идеальный показатель — 13 кгс / см 2, но это редкий случай, такое давление встречается на новых, только прокатных двигателях.

Как использовать результаты измерений?

Если показатель измерения колеблется от 11 до 12,5 кгс / см 2, то это нормальный рабочий двигатель ВАЗ 2106. Важно, чтобы компрессия во всех 4-х цилиндрах была одинаковой, говорит разница более 0,5 кгс / см 2. неисправности в одном из них.Как правило, это перегоревшая заслонка, такая проблема возникает при езде на некачественном топливе и больших нагрузках.

Результаты замеров, которые показали давление от 10 до 11 кгс / см 2, читайте о превышении скорости двигателя. Эти результаты могут быть не совсем точными, когда двигатель сайпунит. Так называется явление, при котором через шланг вентиляции картера из салона в карбюратор вместе с картерными газами начинает стекать моторное масло. Причина проста: из-за износа поршневых колец в пространстве Картера возникает избыточное давление, которое выталкивает капли масла через сапун в карбюратор.

Смазка вместе с топливом попадает в камеру сгорания и после сгорания образует нагар на ее стенках и свече зажигания. Когда масло сильно падает, оно начинает заполнять зазор между изношенными кольцами и поверхностью цилиндра, тогда показания компрессии будут выше и не могут быть основаны на них. То есть, если двигатель сапинит, то пришла пора заменить поршневые кольца.

Величина сжатия 9-10 кгс / см 2 свидетельствует об износе цилиндро-поршневой группы или клапанов.В обоих случаях требуется разборка двигателя. Такой мотор обычно потребляет масло и топливо, он нестабилен, теряется часть мощности. Тем не менее, он может работать еще какое-то время, главное условие — компрессия во всех цилиндрах должна быть одинаковой. Если в некоторых из них окончательно запретить клапан, то давление в нем сильно упадет и баллон вообще откажется.

Такая же участь ожидает агрегат, сжатие в котором ниже 9 кгс / см2. Такое давление указывает на необходимость его капитального ремонта.В таких случаях есть возможность снять все навесное оборудование двигателя, открутить его от коробки передач и полностью снять с опоры для разборки и ремонта в более удобных условиях.

Параллельно проверяют состояние резиновых деталей этих опор, возможно потребуется замена подушек. Многие автолюбители производят разборку двигателя прямо на машине, этот вариант тоже имеет право на жизнь, особенно если требуется замена только поршневых колец.

Многие автовладельцы Ваз не знают, насколько важно периодически измерять компрессию в цилиндрах двигателя, и не знают, что это такое. Фактически, если компрессия не соответствует номиналу, это приводит к преждевременному износу двигателя. Соответственно увеличивается риск его поломки, что однозначно приводит к дорогостоящему ремонту.

Что такое сжатие?

Компрессия — это давление в цилиндрах. Если степень сжатия слишком низкая, это приводит к тому, что топливно-воздушная смесь занимает в цилиндре достаточно большой объем, имеет меньшую концентрацию и ее воспламенение происходит медленно.

Из-за этого повышается уровень теплоотдачи и двигатель перегревается. Насколько сильно перегревается двигатель, понятно всем. Если уровень сжатия слишком высок, топливно-воздушная смесь мигает слишком быстро, так как концентрация слишком высока. Смесь просто взрывается (еще этот процесс называется детонацией).

Из-за этого детали двигателя испытываются большим давлением, которое разрушительно действует на них. Просто это означает, что продукты сгорания топливовоздушной смеси находятся в деталях.

Также может быть ситуация, когда уровень компрессии в цилиндрах сильно отличается. В этом случае зажигание в одном цилиндре происходит быстрее, чем в другом, из-за чего двигатель работает неравномерно. Между работой поршней и валов возникает своего рода дисбаланс, что также негативно сказывается на их состоянии.

Как измерить компрессию?

Для измерения степени сжатия в цилиндрах необходим специальный прибор — компрессометр.Стоит относительно недорого, минимум в десять раз дешевле ремонта двигателя.

При его избрании необходимо обратить внимание на неразбериху, которая связана с двигателем — он может быть резиновым, а может иметь резьбу. Второй вариант предпочтительнее, так как с ним намного удобнее работать и измерить компрессию без посторонней помощи вполне возможно.

Измерять компрессию лучше всего «на горячем». Также необходимо зарядить и дать номинальную мощность на стартере.Когда двигатель прогрет, нужно открутить и снять все свечи зажигания, после чего отсоединить провода от катушек зажигания.

После этого нужно отключить топливный насос, если он механический, можно просто перекрыть подачу топлива или отсоединить шланги топливной системы. Если на АЗС отключите реле или снимите предохранитель, отключите подачу электроэнергии.

После этого нужно подключить компрессометр в один из цилиндров и начать прокрутку стартера (если у компрессометра нет резьбы на наконечнике, потребуется посторонняя помощь, чтобы удержать его в гнезде свечи).

Дроссельная заслонка должна быть полностью открыта, за этот момент стоит заплатить. особое внимание. Показания компрессометра начнут расти, а когда достигнут максимума — это будет уровень компрессии в цилиндре. Закрепив показания, необходимо переставить его на следующий цилиндр, измерить в нем степень сжатия и так далее.

Какое должно быть сжатие?

Нормальный уровень компрессии для каждого двигателя индивидуален, но есть определенные нормы отклонения.Уровень компрессии в цилиндрах не должен отличаться от 15% (есть уровень максимальный и минимальный).

Компрессия — очень полезный метод диагностики автомобильного двигателя. Мы уже знаем, как проверить компрессию в цилиндрах мотора автомобиля, и какой должна быть компрессия в самых средних значениях. Однако мы предлагаем вам сейчас более точно выяснить, какая степень сжатия должна быть конкретно у вашей модели автомобиля.

Итак, мы знаем, что сжатие — это давление, которое создается поршнем в цилиндре камеры сгорания, когда он находится в верхней мертвой точке, то есть в конце цикла сжатия.Но есть еще одна концепция — степень сжатия — это объем всего пространства в цилиндре в момент, когда он находится в нижней мертвой точке (то есть, когда это пространство максимально), разделенный на аналогичный объем, но когда поршень находится в верхней мертвой точке (когда объем этого пространства минимален). Что будет, если мы увидим в технических характеристиках двигатель то, что степень сжатия равна 10, значит это не что иное, как максимальный объем по размеру камеры сгорания одного цилиндра такого мотора в 10 раз больше минимального.Те. Воздушная смесь в таком баллоне сжимается в 10 раз от входящего в него объема.

Оказывается, есть прямая зависимость сжатия в цилиндре от степени сжатия, и эта зависимость определяется определенным коэффициентом. Считается, что для бензиновых 4-тактных двигателей этот коэффициент составляет 1,2-1,3. Т.е. если мы знаем степень компрессии нашего двигателя (а в официальных документах на автомобиль эта информация представлена ​​гораздо чаще, чем данные о компрессии), то найти компрессию двигателя нам не составит труда.

Конечно, на практике эти данные сжатия будут отличаться от официально заявленных производителем хотя бы потому, что это сжатие зависит от процесса естественного износа поршневой группы, и чем больше этот износ, тем меньше будет сжатие. Но что это за черта, когда компрессия настолько мала, что компоненты двигателя можно считать чрезмерно изношенными? Считается, что этот критерий составляет примерно 10-12% от заявленной производителем степени сжатия или расчетных расчетов.То есть, если по документам компрессия должна быть 12 кг / см 2, нетрудно подсчитать, что двигатель с компрессией менее 10,56 — 10,8 кг / см 2 неисправен.

А теперь давайте рассмотрим самые популярные марки и модели автомобилей у российских автомобилистов и узнаем, какая компрессия должна быть в цилиндрах их двигателей!

Таблица: Какой должна быть компрессия автомобилей

Автомобиль Компрессия, кг / см 2
ВАЗ 2106-07 11
ВАЗ 2109. 11
ВАЗ 2110. 13
Audi A4 (2011-2019) 1,8-2,0 / 3,0 12 / 12,5
Шевроле Круз 1. 6 / 1.8 14/13
Шевроле Ланос. 1,5 12
Шевроле Лачетти. 1,6 / 1,8 12 / 12,5
Chevrolet Aveo. 1,6 13,5
Daewoo Gentra.1,5 12,5
Дэу Матиз 0,8 11
Дэу Нексия 1,5 / 1,6 10,5 / 11
Форд Фокус (2014-2019) 1,0 / 1,5-2,0 12 / слишком много разных вариантов
Ford Focus (2011-2014) 1,6 / 1,6 с турбонаддувом / 2,0 13,5 / 18/14
Honda Civic (2008-2019) 1,8 / 2,4 13/13
Hyundai Elantra.(2013-2019) 1,6 13
Hyundai Solaris. (2011-2019) 1,4 / 1,6 13/13
Kia Sportage. (2011-2019) 2,0 13
Kia Sportage (2004-2010) 2,0 12,5
KIA CEE «D 1,4 / 1,6 13
Киа Рио. (2005-2011) 12,75
Киа Рио (2011-2019) 12.5-13
Mazda 3 (2010-2019) 1,5 / 1,6 / 2,0 16.12.16
Mazda 6 (2011-2019) 2,0 / 2,5 16/15
Mitsubishi ASX (2010-2019) 1,6 / 1,8 / 2,0 13 / 12,5 / 12
Mitsubishi Lancer. (2007-2019) 1,5 / 1,6 / 1,8 12,5 / 12,5 / 12
Nissan Juke 12,5
Nissan Qashqai. 1,6 / 2,0 12,5 / 12
Опель Астра.1,4 / 1,6 13 ноября
Опель Корса. 1,2 / 1,4 12,5 / 12,5
Toyota RAV4 (2006-2019) 2,0 / 2,2 / 2,5 18.12.12
Тойота Камри. (2009-2019) 2,0 / 2,4 / 2,5 / 3,5 11,5 / 12/12 / 12,5
Тойота Королла 1,3 / 1,6 / 1,8 13,5 / 12/12
VW Tiguan 1,4 / 2,0 12/12
VW Golf (2009-2019) 1. 2 / 1,4 / 1,6 12/12 / 12,5
VW Jetta (2010-2019) 1,4 / 1,6 12 / 12,5

Одним из важных факторов внутреннего сгорания двигателя является сжатие в его цилиндрах, обозначающее максимальное давление на холостом ходу прокрутки ДВС. Отдельно взятые модели двигателей предполагают разную степень сжатия. О том, какая компрессия должна быть в бензиновых и дизельных двигателях, пойдет речь в статье ниже.

Что такое компрессия двигателя?

Среди автовладельцев компрессия считается диагностическим фактором, позволяющим оценить работу двигателя машины и состояние поршневой группы. Индикатор сжатия — это величина давления в цилиндрах автомобиля, которое создает поршень в его верхней точке, когда такт сжатия завершен. Единицы измерения сжатия двигателя — атмосфера, бар, кг / см2 и МПа.

Высокая компрессия в баллонах защищает картер от чрезмерного попадания газа, поэтому все газы отправляются на комиссию полезной работы. При этом снижается расход топлива и масла, соответственно увеличивается мощность двигателя и его КПД. При малой компрессии мощность двигателя падает, изнашивается динамика автомобиля и растет расход топлива.

Не очень опытные автовладельцы иногда путают понятие «компрессия» с понятием «степень сжатия», но, на самом деле, это разные вещи. Степень сжатия называется отношением объема цилиндра двигателя к объему камеры сгорания.Степень сжатия, в отличие от сжатия, является постоянной величиной и указывается производителем в документации. Компрессия со временем меняется из-за постепенного износа компонентов поршневой группы и снижения, как следствие, давления в цилиндре. Компрессия в автомобильном двигателе зависит от степени сжатия, это соединение значений, полученных в расчетных коэффициентах для каждого типа двигателя.

Какая должна быть компрессия бензинового двигателя?

Рассмотреть Подробнее Индикаторы компрессии двигателя для некоторых моделей автомобилей.Стандартная формула определения компрессии выглядит так:

Компрессия = степень сжатия x коэффициент x

Степень сжатия указывается в технической документации DVS, при этом каждая модель имеет свою степень сжатия. Коэффициент x также определяется отдельно для каждой группы двигателей, например, 4-тактные бензиновые двигатели с зажиганием от искры имеют коэффициент 1,2-1,3.

Для наглядности приведем пример, как вычисляется компрессия в двигателе ВАЗ, относящемся к 4-тактному двигателю, по этой формуле.Степень сжатия автомобиля ВАЗ 2112, указанная в документах — 10,5. Подставляя необходимые значения в формулу, получаем:

Компрессия в двигателе ВАЗ 2112 = 10,5 х 1,2 = 12,6

Показатели компрессии в других моделях автомобилей ВАЗ при исправности всех систем и агрегатов:

Компрессия B. Бензиновые двигатели Некоторые другие модели автомобилей различных производителей указаны в таблице ниже:

Величина компрессии дизельных двигателей

Показатель компрессии в дизельном двигателе значительно выше, чем в бензиновых, так как воспламенение горючей смеси в дизельных устройствах происходит от сжатия с сильным давлением, а не от искры свечи.Топливо нагревается до температуры воспламенения при давлении примерно 35 кг / см2. Конечно, индикатор конечного давления, достаточный для воспламенения дизельного топлива, зависит от некоторых условий, таких как температура окружающей среды или состояние самого двигателя. Но можно сделать очевидный вывод, что при уменьшении компрессии из-за износа поршней заводить машину на дизельном топливе становится сложнее.

Специалисты рассчитали величину сжатия дизельного двигателя, достаточную для его запуска в условиях различной внешней температуры:

— 40 — двигатель запускается при температуре до -35;

— 36 — машина заводится при -30 градусах;

— 32 — запускаться после длительной стоянки при температуре -25;

— 28 — топливо загорится после длительной стоянки при -15;

— 25 — ДВС без проблем заводится в теплой среде и после длительной стоянки при -15;

— 22-23 — неохлаждаемый двигатель запускается сразу, длительная парковка возможна исключительно в гараже при плюсовой температуре;

— Менее 18 — даже не при всех условиях, даже с предварительным прогревом двигателя внутреннего сгорания.

Указанная градация будет надежной при запуске исправных двигателей на автомобилях со всеми операционными системами. При наличии неисправностей вышеперечисленные показатели могут не соответствовать действительности.

Величина сжатия B. дизельный двигатель Некоторые модели автомобилей показаны ниже:

Автомобиль Компрессия кг / см2
КАМАЗ Евро-0 29-35
КАМАЗ Евро-1 29-35
КАМАЗ Евро-2 29-35
КАМАЗ Евро 3 32-37
КАМАЗ Евро-4 32-39
ЯМЗ 236. 33-38
ЯМЗ 236 Турбина 33-38
ЯМЗ 238. 33-38
ЯМЗ 238 Турбина 33-38
ЯМЗ 240. 33-38
ЯМЗ 240 турбина 33-38
Д240-245 (МТЗ80-82) 24-32
ЧЕЛОВЕК F90 / 2000 30-38

Измерение компрессии двигателя

На показатель компрессии сильно влияет техническое состояние двигателя и условия, в которых проводятся измерения, поэтому измерение компрессии всегда выполняется в одном и том же режиме, одним и тем же способом.Обычно измерения проводятся при следующих условиях:

— прогретый до рабочей температуры двигатель;

— открытая дроссельная заслонка;

— закручены свечи во всех цилиндрах;

— провода низковольтные, отсоединенные от катушек;

— отсоединенный топливный шланг;

— аккумулятор заряженный;

— Хороший стартер.

Процесс измерения компрессии выполняется с помощью компрессометра и подсвечника. Компрессометр вставляется в дырочку от твитнутой свечи одновременно с запуском двигателя на холостом ходу и держится до тех пор, пока показания на шкале не перестанут расти.Подобные манипуляции проводятся со всеми цилиндрами двигателя.

Данные, полученные при замере компрессии, обычно отличаются от номеров, заявленных авто в технической документации. Несоответствие значений объясняется износом поршневой группы, возникающим при штатном транспортном средстве. При увеличении износа деталей снижается компрессия в цилиндрах двигателя.

Конечно, при небольшом отклонении от заявленных производителем цифр, владелец может и дальше использовать без ремонта поршневой группы, расхождение до 10% считается допустимым.При увеличении разрыва ценностей компоненты ДВС считаются сильно изношенными.

Что делать при низкой компрессии двигателя?

В жизни многих автовладельцев наступает момент, когда они сталкиваются с проблемами низкой компрессии двигателя. Давление в цилиндрах CBO может снизиться по следующим причинам:

— Поршневые кольца в канавках в канавках являются наиболее частой причиной снижения сжатия;

— трещина в перемычке одного из поршней;

— Скрип поршня;

— деформация или клапанная война;

— Дефект распредвала распредвала;

— Появление Нагары из-за износа маслозащитных колпачков.

По указанным причинам обычно наблюдается снижение компрессии в одном цилиндре, и капремонт двигателя не требуется. В этих случаях достаточно заменить детали и очистить камеру сгорания от нагара.

При снижении компрессии одновременно во всех цилиндрах, скорее всего, нарушается герметичность камеры сгорания и требуется регулировка зазоров и газораспределительного механизма (ГРМ), что может повлечь за собой капитальный ремонт двигателя.

В дизеле чаще всего причиной снижения компрессии является износ зеркала цилиндра. В этом случае изношенная внутренняя поверхность цилиндра увеличивает зазор между ним и поршнем, и оказывается, что давление, необходимое для воспламенения смеси дизельного топлива и давления воздуха, невозможно. Признаком снижения компрессии в дизельном двигателе является появление синего дыма из выхлопной трубы из-за неполного сгорания дизельного топлива с недостаточной температурой

Иногда сторонние неисправности могут повлечь за собой снижение давления в цилиндрах, например, плохой разбрызгивание топлива из-за неисправности форсунок.В любом случае своевременная замена или ремонт вышедших из строя деталей и агрегатов устранит проблемы низкой компрессии двигателя, и его мощность снова возрастет.

Компрессия в двигателе ВАЗ — это давление, возникающее при максимальном сжатии в период нахождения поршня в крайней нижней точке. Чем сильнее давление, тем выше будет воспламеняемость смеси, соответственно, тем меньше топлива расходуется на этот процесс, и тем выше производительность и КПД двигателя.

Измерение компрессии

Компрессия зависит от следующих факторов:

  • От количества поступающего газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
  • От температуры двигателя;
  • От зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от самых разных факторов:

  • Неправильная регулировка просвета между клапанами и стенками цилиндра;
  • Степень прикорня и износа стенок поршня и цилиндра;
  • Масло на стенках цилиндра способствует уплотнению и увеличению компрессии, но если бензин по какой-то причине врезался в цилиндр, то оно смывает масло со стенок, что увеличивает зазор между поршнем и поршнем. цилиндр.

По этим параметрам водитель или механик предварительно оценивает состояние двигателя — его производительность, мощность, КПД.

Какой компрессии в двигателе быть не должно

На первый взгляд может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. Компрессия имеет верхний порог, который нельзя переступить, так как это повлечет за собой перегрев двигателя, и, как следствие, оседание автомобиля, чрезмерную нагрузку на поршни, кольца, в результате чего детали двигателя могут выйти из строя.

Низкое давление в двигателе влечет за собой перерасход топлива и масла. Недопустимо, чтобы в отдельно взятых баллонах он резко отличался от соседнего. Различная компрессия в цилиндрах говорит о серьезных проблемах в моторе отложений и появлении дефектов, требующих замены или ремонта деталей.

Таким образом, плохое сжатие:

  1. увеличено
  2. низкий
  3. разных.

Все эти признаки плохой компрессии — сигнал о том, что сердце машины нуждается в ремонте.

Правильное сжатие

Насколько должна быть компрессия в двигателе для его длительной и безотказной работы? Многолетняя практика эксплуатации автомобилей показывает, что в идеале должно быть по 14 баррелей в каждом цилиндре. Но допускается уменьшение до 11 баррелей при условии, что разница компрессии в цилиндрах должна быть не более 1 барреля. Например, схема сжатия 11-12-11-12 считается допустимой, и если давление в разных цилиндрах 11-12-11-9 или другая комбинация показателей, отличная от нормальной, двигатель уже требует ремонта. .

Какая компрессия должна быть на ВАЗ 2114 8 клапанов зависит от того, сколько времени и в каких условиях эксплуатируется автомобиль. Идеальное давление, как правило, бывает от нового двигателя или только после капитального ремонта. В процессе эксплуатации автомобиля компрессия может снизиться на 1-2 баррелей. И это тоже будет в пределах нормы.


Новый двигатель — Залог хорошего давления

Причины высокой компрессии в двигателе

Рассмотрим основные причины:

  • Неправильная регулировка ремня газораспределительного механизма приводит не только к увеличению компрессии, но и к пониженной в зависимости от направления регулирования.
  • Появление накипи на клапанах, которая появляется из-за использования некачественного бензина, масла или другой автомобильной химии. Натар на дроссельных узлах и в камере сгорания тоже появляется из-за перегрева двигателя. Таким образом, перегрев ДВС является не только следствием, но и причиной высокого давления горючей смеси воздуха. Температура эксплуатации двигателя ВАЗ 2114 8 клапанов не должна превышать 85-90 o C.
  • Высокая компрессия может спровоцировать «застревание» крышек масляного контура.Эту причину легко обнаружить. Нужно только свечи открутить и осмотреть цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке масла в них, и о необходимости замены колпачков.

Компрессия также влияет на давление масла в двигателе. Его завышение влечет за собой повышенное давление топливовоздушной смеси.

Низкое давление возникает, если кольца изношены или сгорел клапан. Также влияет на рабочую температуру двигателя.Если он будет ниже нормы, это отразится на давлении горючей смеси.

Причины отсутствия компрессии в двигателе связаны с неправильной эксплуатацией, несвоевременным профилактическим ремонтом. Иногда воздух прорывается сразу с нескольких сторон — например, через клапаны, и одновременно через поршни с кольцами. Тогда давление вообще пропадает. Довести машину до такого состояния просто не допустимо

Подготовка к измерениям

Измерение компрессии в двигателе производится при полностью заряженном аккумуляторе.После того, как источник электричества будет заряжен и установлен, проверьте стартер. Он также не должен создавать никаких проблем. Затем прогрейте мотор. Его температура при измерениях должна быть 70-90 o C.

Из всех дырок нужно открутить все свечи. Также открутите топливный шланг, чтобы прекратить подачу топлива. Подготовить компрессометр к работе.


Меры компрессии в двигателе. Компрессометр

Устройство, состоящее из манометра и прорезиненной трубки, которое измеряется по компрессии двигателя, называется компрессометром.Применяются следующие устройства:

  1. зажим
  2. универсальный
  3. гибкий
  4. резьбовой.

Специалисты считают, что от компрессометров всех типов лучше использовать резьбовые компрессометры. Они дают более точную информацию. Измерять компрессию в двигателе нужно в каждом цилиндре отдельно. Шланг измерительного прибора вставляется в кухонную розетку.

Теперь, когда все готово к измерениям, запустите двигатель и выжмите газ до упора, дайте двигателю немного поработать.Проверьте показания манометра и запишите их. Вставьте шланг компрессометра в следующее отверстие для свечи и таким же образом произведите измерения во втором и последующих цилиндрах. Запишите все результаты и сравните их.

Давление форсунки

Ниже вы узнаете, как правильно измерить компрессию в двигателе ВАЗ 2114 с инжекторным типом мощности.

Если хотя бы в одном баллоне компрессометр показал давление ниже 10 баррелей, то необходимо искать причину столь низкого показателя.Иначе очень скоро он упадет в другие баллоны.

Наберите 10 миллиграммов масла в медицинский шприц и не добавляйте его в цилиндр. Проведите еще раз. Если показания манометра увеличиваются, то поршневые кольца заменяют. Если он остается на том же низком уровне, это означает, что необходимо отрегулировать зажатые или заменить повышающие клапаны.

Что делать, если нет компрессометра?

Можно ли измерить компрессию без инструмента? Практика показывает, что можно.Но этот метод даст относительные и приблизительные показания. Чтобы измерить индекс сжатия без приборов, поверните свечи со всех цилиндров, кроме испытуемого. Прокрутите вручную коленчатый вал до тех пор, пока такт сжатия не закончится (смотрите метки — они должны совпадать). Поочередно проделайте эту операцию со всеми цилиндрами. Там, где давление низкое, будет меньше усилий провернуть коленчатый вал. Таким образом, конечно, вы не получите точных индексов в движке. Но вы можете понять наличие проблем.

Примерная цена прибора для измерения компрессии в двигателе в столичных интернет-магазинах от 600 рублей до 2 тысяч. Брендовые модели западных производителей дороже — до 8 тысяч. В регионах прибора для измерения компрессии не больше, чем в столице. Его цена варьируется в зависимости от компании производителя.

Как определить неисправность ЭБУ ВАЗ 2114. Как проверить блок управления двигателем? Несколько способов от мастеров SRT

Приветствую вас, дорогие подписчики и гости! Сегодня мы поговорим о диагностике автомобиля своими руками.Это поможет сэкономить определенную сумму денег)

Итак, приступим. Нам потребуется:

1) Кабель USB KKL VAG-COM 409.1 Кабель OBDII . Вы можете купить его, например, на ebay. Стоимость около 200 рублей с доставкой. У меня есть два диагностических кабеля, KKL VAG COM и ELM327. На фото оба нам нужны слева, вот такая синенькая)

2) Ноутбук со свободным USB портом и Windows

3) Собственно машинки)

Сначала установите драйвер кабеля. Кабели, которые выглядят абсолютно одинаково, могут иметь внутри совершенно разную схемотехнику, поэтому конкретных рекомендаций дать не могу, просто поставили дрова с диска из комплекта.

Для диагностики скачайте программу Opendiag с официального сайта программы.

Установите скаченную программу, никаких проблем с этим возникнуть не должно.
Сначала вставьте кабель в диагностический разъем. Начинает светиться:


Потом вставляем кабель в разъем USB ноутбука. . Включите зажигание, но не заводите машину.

Запускаем программу, появляется небольшое окошко, в котором выбираем адаптер K-Line и нажимаем ОК.Видим такое окно:


Нажимаем Settings (F3) и выбираем вкладку Adapter settings :


Выбираем нужный COM-порт или нажимаем Find the adapter . Нажмите ОК и закройте окно настроек.

Теперь нам нужно узнать, какой ЭБУ в нашей машине. Для этого в главном окне нажмите Определение комплектации (F1) . Дожидаемся окончания определения и смотрим нужные нам данные:


Как видите, в моем случае это 7 января.2 .

Теперь нажимаем Выбор блока (F2) и в появившемся окне выбираем нужный блок:


Появляется диагностическое окно. Зайдите во вкладку Ошибки и посмотрите, что там.

Коды неисправностей ВАЗ 2110 16-ти клапанная форсунка. Диагностика ВАЗ самостоятельно ?!

Для проведения полной диагностики необходимо знать коды ошибок ВАЗ 2114 и 2115.Это облегчит поиск проблемы. На самом деле, не зная расшифровки, нет смысла начинать диагностику. Получив результат в виде набора цифр, вы будете только почесать макушку, а проблема так и останется неизвестной.

Обычно код ошибки один и тот же для одного типа контроллера. Один и тот же бортовой компьютер может иметь несколько похожих моделей. Ваз 2113 и Самара-2 тоже имеют одинаковые контроллеры с 14 и 15 моделями.

Информация об установленном контроллере имеется в технической документации вашего автомобиля.Вы также можете найти информацию об этом в Интернете. В любом случае перед диагностикой найдите подробный список ошибок.

Наиболее частые показания

Коды ошибок ВАЗ 2114 и 2115 бывают двух типов. Некоторые из них распространены. Другие встречаются несколько реже. Для начала перечислим наиболее частые показания:

  • P1602 — указывает на проблему с контроллером двигателя. Встречается довольно часто. Лечится заменой проблемного узла;
  • (-P0343) — отказ датчика положения коленчатого вала или его нестабильная работа;
  • P0217 — можно говорить о двух неисправностях.Первое — это необходимость замены моторного масла, второе — перегрев двигателя.
    Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

Другие комбинации

Описанные выше ошибки не единственные. А на практике можно встретить большое количество разных кодов:

  • P0101-P0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена устройства;
  • P0116-P0118 -.Может быть проблема с проводкой, поэтому для начала желательно проверить цепь питания датчика;
  • P0112-P0113 Этот код появляется, когда датчик, указывающий температуру всасываемого воздуха, неисправен. Часто возникает при коротком замыкании в проводке;
  • Ряд ошибок (P2122, P2138, P0222, P2123, P0223) сообщает о проблемах с контролем положения акселератора;
  • P0130-P0134 — заменить датчик уровня кислорода в смеси.Перед этим проверьте состояние проводки, подающей питание на этот датчик;
  • P0201-P0204 — проблемы с форсунками. Возможное засорение или короткое замыкание. Обязательно проверьте провода, подающие на них питание;
  • P0136-P0140 , такие коды указывают на неисправность в датчиках, контролирующих образование смеси в системе впрыска;
  • P0326-P0328 — поломка устройства, фиксирующего детонацию. Изредка может появиться при выходе из строя блока управления двигателем;
  • P0351-P0352, P2301, P2304 все эти показания указывают на некорректную работу катушек зажигания, обычно с этими ошибками двигатель троит;
  • P0691-P0692 — выход из строя первого реле вентилятора, работающего в системе охлаждения;
  • P0485 — ошибочный сигнал напряжения от вентилятора охлаждения;
  • P0693-P0694 , вышло из строя второе реле системы охлаждения.При такой поломке возможно закипание антифриза и перегрев двигателя. Чтобы избежать более сложных поломок, нужно устранить проблему;
  • P0422 вышел из строя преобразователь, требуется замена блока;
  • P0560-P0563 — нарушенное напряжение в бортовой сети, проверяется состояние АКБ;
  • P0627-P0629 — ошибочный сигнал датчика топливного насоса. Если при этом запускается двигатель, значит проблема в датчике.Неисправность самого топливного насоса делает невозможным запуск двигателя.
Это основные коды ошибок. Дополнительную информацию можно найти в файле, который обычно прилагается к диагностической программе. Все выявленные поломки следует устранить. После этого ошибки сбрасываются и проводится повторная проверка.

Сброс ошибок … Для сброса показаний контроллера отключите его от источника питания. Для этого заглушите двигатель, выключив зажигание. Затем с аккумуляторной батареи снимается плюсовая клемма, через 10-15 секунд она возвращается на место.Все ошибки устранены. Вы можете запустить двигатель и провести контрольную диагностику.

Другие методы диагностики

Если под рукой нет сканера или ноутбука, то можно провести мини-диагностику. Для этого нужно зажать кнопку одометра (находится на приборной панели). При этом включается зажигание. Затем кнопку отпускают. При этом стрелки инструментов начинают прыгать. Затем одометр нажимается один раз.На дисплее появится номер прошивки. Снова нажмите и отпустите кнопку.

Это покажет вам двузначный код ошибки. Правда, следует отметить, что не все неисправности можно диагностировать таким способом. Поэтому он не заменяет комплексную диагностику.

Вывод … Проблемы с управлением двигателем не редкость. Поэтому навык самостоятельной диагностики проблем не будет лишним. Для этого нужно знать коды ошибок ВАЗ 2114 и 2115.Также вам понадобится сканер или ноутбук с установленной программой. С использованием этого оборудования обычно возникают трудности.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки 8-клапанного инжекторного двигателя.

[Скрыть]

Диагностика автомобиля

Появление горящей лампы на комбинации приборов «Check Engine» сигнализирует водителю о проблеме в электросистеме автомобиля.Нужно понимать, что проверка автомобиля своими руками и на СТО может дать разные результаты. Специальное оборудование, доступное профессионалам, позволит более точно обнаруживать неисправности.

Самодиагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса суточного пробега на комбинации приборов.
  2. Поверните ключ замка в положение включения зажигания.
  3. Отпустите кнопку, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка приборов (стрелки пройдут всю шкалу в обоих направлениях).
  4. Нажмите кнопку еще раз и отпустите. Второе нажатие отображает на экране, расположенном под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х.Х).
  5. Нажмите кнопку еще раз, после чего на экране отобразятся ошибки в памяти.

Комбинация приборов ВАЗ 2115, кнопка расположена с правой стороны спидометра

Водитель может проводить самодиагностику на электромеханическом пульте и блоке управления Январь-4 в следующей последовательности:

  1. Выключить зажигание.
  2. Откройте крышку диагностического разъема на центральной консоли.
  3. Подключите клемму B к отрицательной клемме аккумуляторной батареи (корпусом).Для этого подойдет контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. На лампе «Check Engine» мигает код 12, что означает начало диагностики. Световая сигнализация выглядит так — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Сигнал 12 подается трижды. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампочка «Check Engine» будет мигать ошибками в памяти.Каждый код повторяется трижды. Если в памяти нет ошибок, то передача кода 12 продолжится.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который подключается к диагностическому разъему с помощью разъема. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). У адаптера есть конец USB-кабеля, который подключается к любому ноутбуку. Специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6) должны быть установлены на устройстве.

Процедура считывания ошибок достаточно проста, необходимо:

  1. Проверить уровень технологической жидкости.
  2. Откройте крышку разъема и включите зажигание.
  3. Подключите адаптер или сканер к диагностическому разъему.
  4. Запустить программное обеспечение на портативном компьютере.
  5. Просмотрите существующие ошибки в диалоговом окне программы.
  6. Расшифровать коды с помощью программного интерфейса или таблицы дешифрования.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с форсункой на приборной панели будут отображаться только цифры или мигания, которыми зашифрована ошибка. При считывании кодов неисправностей с электромеханической комбинации приборов необходимо записать количество миганий и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство этих неисправностей устраняются самостоятельно путем замены вышедших из строя датчиков.

Коды самодиагностики

При проведении диагностики следует учитывать, что цифра на экране может означать две суммированные ошибки.Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.

Комбинация цифр Расшифровка
1 Проблема с ЭБУ
2 Неправильные данные датчика уровня топлива
4 или 8 Проблемы с сетевым питанием
12 Неисправность цепи лампы ошибки на комбинации приборов
13 Нет сигнала от лямбда-зонда
14 или 15 Недействительные данные датчика температуры
16 или 17 Проблемы с питанием от сети, необходимо проверить на короткое замыкание
19 Ошибка датчика положения вала двигателя
21 или 22 Ошибка датчика дроссельной заслонки
23 или 25 Неправильная работа датчика температуры всасываемого воздуха
24 Неисправен датчик скорости
27 или 28 Нет сигнала от лямбда-зонда
33 или 34 Отсутствуют данные о расходе воздуха
35 Датчик контроля холостого хода неисправен
42 Неисправность цепи управления зажиганием
43 Неисправность датчика детонации
44 или 45 Нарушение смеси
51 или 52 Ошибки памяти ЭБУ
53 Ошибка датчика настройки CO (устанавливается на машинах без преобразователя)
54 Датчик октан-корректора (устанавливается на автомобили без нейтрализатора)
55 Нарушение смеси
61 Отказ лямбда-зонда


Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, рассчитанных при диагностике.

Код ошибки Комбинация вспышек Декодирование
12 Длинная пауза-два коротких Неисправность цепи диагностики
14 Долгая пауза-четыре коротких Неисправность датчика температуры двигателя
15 Длинная пауза-пять коротких Аналогично
16 Длинная пауза — шесть коротких Аномально высокое сетевое напряжение
17 Длинная пауза-семь коротких Аномально низкое сетевое напряжение
19 Длинная пауза-девять коротких Неисправность датчика положения коленчатого вала
21 Две длинные паузы-одна короткая Некорректные данные с датчика положения дроссельной заслонки
22 Две длинные паузы-две короткие Аналогично
24 Две длинные паузы четыре короткие Проблема с датчиком скорости
27 Две длинные паузы семь коротких Обрыв лямбда-зонда
28 Две длинные паузы восемь коротких Аналогично
33 Три длинные паузы три коротких Необходимо проверить расходомер воздуха
34 Три длинных паузы четыре коротких Аналогично
35 Три длинных паузы пять коротких Обороты холостого хода вне допустимого диапазона
43 Четыре длинные паузы три коротких Нет сигнала от датчика детонации
51 Пять длинных пауз — одна короткая
52 Пять длинных пауз-две коротких Ошибка в контроллере
53 Пять длинных пауз, три коротких Ошибка устройства памяти в блоке
61 Шесть длинных пауз — одна короткая Нет сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала «Гараж» показана диагностика на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллера

Наиболее частые ошибки контроллера во время диагностики перечислены в таблице.

Номер ошибки программы Декодирование
R 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
R 0102 и 0103 Неверный сигнал датчика подачи воздуха
R 0112 и 0113 Ошибка данных с датчика температуры всасываемого воздуха
R 0115-0118 и 0217 Проблемы с измерением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
R 0171-0172 Неправильные параметры смеси
R 0201-0204 Неисправность форсунок (для каждого цилиндра свой код)
R 0261-0272 Проблемы управления форсункой
R 0130-0134 Проблемы с функционированием лямбда-зонда к преобразователю
R 0136-0140 Проблемы с функционированием лямбда-зонда после катализатора
R 0300 Множественные пропуски зажигания
P 0301-0304 Пропуски зажигания цилиндров
R 0326-0328 Отказ датчика детонации
R 0351-0352, 2301 и 2304 Контроль работы катушек зажигания
R 0422 Отказ нейтрализатора
R 0691-0692 и 0693-0694 Отказ первого и второго реле запуска охлаждающего вентилятора
R 0560-0563 Проблемы с питанием
R 0627-0629 Указывают на неправильную работу цепи управления топливным насосом
R 1602 Неисправность в контроллере управления параметрами двигателя

Сброс ошибок

После самодиагностики, выяснения причины проблемы и устранения поломки ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка устранена. В этом случае данные о неисправностях сохраняются в памяти устройства и должны быть удалены. Если оставить, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики. электрическая система, процедура устранения ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Чтобы сбросить ошибку, выполните следующие действия:

  1. Включите зажигание.
  2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Подождите около минуты, снова подсоедините кабель и закройте колпак.
  3. Выключить зажигание.
  4. Снова включите зажигание и запустите двигатель. Значок Check Engine может на короткое время загореться, а затем погаснуть.

Если символ продолжает гореть, значит в автомобиле необратимая проблема с датчиком или проводкой.Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и скиньте существующие ошибки с помощью компьютерной диагностической программы для ЭБУ.

Сброс ошибки на автомобилях с электромеханической комбинацией приборов осуществляется отключением отрицательной клеммы аккумуляторной батареи от бортовой сети на 10 секунд. В этом случае необходимо выключить зажигание.

Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114 … Не все понимают, на что указывает машина при выдаче тех или иных обозначений. Поэтому сегодня мы постараемся рассказать вам о наиболее распространенных кодах ошибок и отметить, что означает каждый из них.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в собственном гараже и в специализированных автосервисах несколько отличается. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которого рассчитывается максимальное количество кодов ошибок бортового компьютера вашего автомобиля.

Самостоятельная диагностика своими руками позволит добиться определенного положительного результата. Но, увы, все ошибки найти крайне редко.

Нюансы самодиагностики

Показания для самодиагностики и обращения в специализированные СТО будут разными, коды ошибок также отображаются по-другому. Поэтому сегодня мы рассмотрим два варианта.

Совершенно не обязательно использовать бортовой компьютер для диагностики проблем с машиной. Не все владельцы ВАЗ 2114 знают об этом способе, поэтому мы обязательно вам о нем расскажем.

Состоит в следующих действиях.

  1. Сядьте на сиденье водителя и удерживайте кнопку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустить кнопку одометра. После этого стрелки начнут бегать.
  4. Нажмите кнопку еще раз и отключите. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
  5. Нажмите и отпустите кнопку в третий раз. Так вы увидите коды, указывающие на наличие определенных ошибок в работе автомобиля.

Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двухзначных обозначений, а не четырехзначных.

Давайте теперь рассмотрим наиболее популярные ошибки, возникающие при такой диагностике, и разберемся, что означает код. Даже без бортового компьютера неисправности на ВАЗ 2114 можно найти по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код Описание
1 Проблемы микропроцессора
2 Проблема в цепи датчика указателя уровня топлива в баке.
4 Слишком высокое напряжение в сети
8 Напряжение слишком низкое
13 Нет сигнала датчика кислорода
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16 Слишком высокое напряжение в бортовой сети
17 Очень низкое напряжение в бортовой сети
19 Неправильный сигнал датчика положения коленчатого вала
24 Неисправен датчик скорости автомобиля
41 Датчик фазы подает неверные сигналы
51 Обнаружены постоянные проблемы с хранилищем
52 Обнаружены проблемы в работе оперативной памяти
53 Потенциометр СО не работает
61 Не работает лямбда-зонд

Важно учитывать тот факт, что ошибки могут складываться.Например, если в вашей машине есть неисправности, обозначенные кодами 4 и 1, одометр покажет цифру 5.

Кроме того, все коды неисправностей будут храниться в памяти до тех пор, пока вы сами не сбросите их вручную. Для этого отсоедините клеммы от АКБ, при этом не выключая зажигание, подождите несколько секунд и подключите обратно. Не забудьте это сделать, особенно если собираетесь отправиться на СТО для диагностики. Они найдут эти ошибки и исправят их, хотя на самом деле вы уже все сделали сами.Платите лишние деньги? Нет, не стоит.

Коды бортового компьютера и их значение

А теперь поговорим об общих кодах ошибок, которые можно обнаружить при диагностике бортового компьютера вашего ВАЗ 2114. Следует иметь в виду, что речь идет об электронике, которая тоже иногда может работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

На изучение каждой ошибки уходит невероятно много времени.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

Коды Описание проблемы
0102, 0103 Неправильный уровень сигнала датчика массового расхода воздуха.
0112, 0113 Неправильный сигнал датчика температуры воздуха на впуске. Требуется его замена
0115-0118 Неправильный сигнал датчика температуры охлаждающей жидкости.Требуется его замена
0122, 0123 Помехи или неправильный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131 Не работает датчик кислорода
0135-0138 Не работает подогреватель датчика кислорода. Требуется замена
0030 Зарегистрированы поломки в работе или обрыв в цепи управления подогревателем кислородного датчика к нейтрализатору.
0201-0204 Обрыв в цепи управления форсункой
0300 Обнаружены случайные или постоянные пропуски зажигания. Автомобиль может не заводиться сразу
0301-0304 Обнаружен пропуск воспламенения в цилиндрах двигателя
0325 Неисправность в цепи детонационного устройства
0327, 0328 Датчик детонации вышел из строя.Требуется его замена
0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Требуется замена устройства
0342, 0343 Неисправен датчик фазы. Требуется замена устройства
0422 Неисправен нейтрализатор
0443-0445 Клапан продувки адсорбера не работает. Требуется замена устройства
0480 Вентилятор охлаждения не работает.Требуется замена устройства
0500, 0501, 0503, 0504 Датчик скорости вышел из строя. Требуется замена устройства
0505-0507 Неисправности регулятора холостого хода, влияющие на количество оборотов (меньшее или большее). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора.
0560, 0562, 0563 Наблюдаются пропадания сетевого напряжения. Требуется более тщательная диагностика, которая определит точные участки цепи, необходимые для замены.
0607 Не работает канал детонации
1115 Неисправность цепи подогрева датчика кислорода
1135 Обрыв цепи в цепи подогрева кислородного датчика, возможно, короткое замыкание. Датчик подлежит замене
1171, 1172 Потенциометр уровня газа ненормальный
1500 Обнаружен обрыв в цепи управления устройством топливного насоса
1509 Цепь управления холостым элементом перегружена.
1513, 1514 Бортовой компьютер обнаружил обрыв в цепи неработающего устройства.
1541 Обрыв в цепи управления реле топливного насоса
1570 Противобуксовочная система получила обрыв цепи
1600 Данные антипробуксовочной системы не поступают на бортовой компьютер
1602 Это один из самых распространенных кодов при диагностике неисправностей КП.Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617 Обнаружена поломка датчика определения неровности дороги
1612 Сбросить обнаруженную неисправность электронного блока управления
1620 Постоянные проблемы с хранением
1621 Поломка оперативной памяти.
1689 В том случае, если эта комбинация цифр появилась при диагностике, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338 Ошибки в работе элемента управления положением коленвала или обрыв цепи.
0481 Сломался второй вентилятор системы охлаждения. Устройство требует замены
0615–0617 Обрыв или короткое замыкание в цепи реле стартера
1141 Вышел из строя подогреватель первого кислородного датчика после нейтрализатора
230 Реле топливного насоса вышло из строя и не подлежит ремонту.Скоро потребуется замена устройства
263, 266, 269, 272 Эти коды указывают на поломку драйвера первой, второй, третьей или четвертой форсунок — элементы нуждаются в замене.
640 Эта комбинация указывает на обрыв в цепи лампы CheckEngine

Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей. Для выявления проблемы человеку достаточно провести диагностику, которая покажет коды ошибок. .Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникнуть и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. При этом следует учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты. Оборудование, доступное профессионалам, позволит более точно обнаруживать неисправности, чем диагностика проблем с помощью приборной панели.Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — дело полезное.

Как просмотреть и узнать о поломках, которые блок управления зафиксировал самостоятельно:

  1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа отпустите удерживаемую кнопку.Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других приборах.
  4. Затем нужно снова нажать кнопку одометра и отпустить ее. На приборке появится надпись с версией прошивки.
  5. После третьего нажатия на кнопку одометра на дисплее загорятся коды ошибок ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на панели OEM.Если проблема была устранена, значит, кодовая комбинация осталась в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для удаления приборки после тестирования при появлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажать кнопку сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сбросить ошибку «Check Engine»

Часто бывает, что приборная панель 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неисправности и поиска решения следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования … Возможно, во время диагностики неизвестная ошибка указывает на неисправность в микропроцессоре, бортовой сети или датчиках. После устранения проблемы квитанция может остаться.

Индикатор «Check Engine» сообщает о проблеме с двигателем

Как убрать код поломки:

  1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
  2. Затем откройте капот. Используйте гаечный ключ, чтобы ослабить болт на отрицательной клемме аккумулятора.
  3. Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
  4. Закройте капот и выключите зажигание.
  5. Затем снова включите и запустите двигатель автомобиля. Если чек остается, он должен истечь через некоторое время. Если приведенные инструкции не сработали и решение не помогло, вам необходимо найти причину проблемы и устранить ее.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

комн. Описание
1 Неисправность микропроцессора.
2 Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива. Уровень сигнала от датчика слишком высокий или низкий.Надо проверить контроллер и прозвонить проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12 Неисправность диагностической цепи индикатора на панели приборов.
13 Блок управления не может обнаружить сигнал от кислородного контроллера.
14 От контроллера температуры хладагента получен повышенный сигнал.
15 Проблема в работе ДТОЖ () — бортовой компьютер определяет низкий уровень сигнала.
16 В проводке автомобиля повышенное напряжение.
17 Пониженное напряжение в проводке.
19 Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки). Возможно, проблема с дроссельной заслонкой. Проверить цепь подключения и датчик.
22 Уменьшенный сигнал подается от TPS.
23 Регулятор температуры воздуха на впуске подает повышенный сигнал.
24 Есть проблемы с регулятором скорости.Его неисправность можно диагностировать по неработающему спидометру.
25 Пониженный сигнал от регулятора температуры всасываемого воздуха.
27,28 Неправильный сигнал датчика CO.
33,34 Неисправность датчика массового расхода воздуха (MAF). Проверить схему подключения расходомера и его работоспособность.
35 ЭБУ обнаружил отклонение значений холостого хода… Возможна неисправность датчика.
41 Неправильный импульс от регулятора фазы.
42 Проблемы в соединительной проводке электронного зажигания.
43 От контроллера детонации поступает неверный импульс.
44,45 Проблемы с составом горючей смеси. Он может быть как обедненным, так и чрезмерно обогащенным.
49 Проверка потери вакуума.
51,52 Проблемы в функционировании EPROM или RAM.
53 Нет импульса контроллера CO. Обрыв цепи или поломка датчика.
54 От контроллера октан-корректора не поступает импульс.
55 При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
61 Неисправность кислородного контроллера.

Эти коды могут складываться, если у вас отображается номер 6, это может означать ошибки 2 и 4, или с номером 9 — ошибки 1 и 8.

Чтобы сразу прочитать и расшифровать проблемы во время диагностики, желательно скачать и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом КВ Автосервис).

комн. Расшифровка
p0102, p0103 С контроллера ДМРВ подается неверный импульс.Это означает, что необходимо проверить проводку.
p0112, p0113 112 или 113 — требуется замена датчика температуры воздуха на впуске.
p0115-p0118 Ошибки от 0115 до 0118 — контроллер антифриза выдает неверный импульс. Могут быть проблемы в проводке или в самом датчике.
p0122, p0123 DPDZ. От регулятора поступает неверный сигнал. Поврежденная проводка может вызвать помехи.
p0130, p0131 Лямбда-зонд требует диагностики и замены.
p0135-p0138 Ошибка 0135 и выше — необходимо заменить регулятор нагрева лямбда-зонда.
p0030 ЭБУ сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до нейтрализатора. В случае ошибки p0030 необходимо проверить электрическую цепь и сами датчики.
p0036 P0036 — обнаружен обрыв проводки отопительного прибора ДК-2.
p0300, p0302 Когда появляются коды 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301 Исправлены зазоры в цилиндрах силового агрегата. Необходимо проверить компрессию.
p0325 Датчик детонации работает неправильно. В частности, речь идет о разрыве соединительной проводки.
p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка цела, то датчик меняется.
p0340 Неисправность датчика фазы.
p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распредвала.
p0342, p0343 Неисправности фазового регулятора. При такой ошибке возможна детонация двигателя автомобиля.Скорее всего, проблему решит только замена.
p0346 P0346 Ошибка ВАЗа — тоже неисправность фазорегулятора.
p0363 P0363 — Обнаружены пропуски воспламенения в горючей смеси. В цилиндрах, которые отказываются работать, отключается подача топлива.
p0422 Отказ в работе нейтрализующего устройства.
p0443, p0444, p0445 Неисправность 0443, p0444 и 0445 — регулятор адсорбера, продувка не производится.
p0480 Произошла поломка вентилятора охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене … Перед заменой нужно проверить соединения проводки.
p0501-p0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — регулятор скорости не работает. Требуется замена устройства.
p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно.Его выход из строя может привести к плавающим холостым оборотам. Возможен тройной двигатель. Сам контроллер протестирован и разводка вызвана.
p0607 Регулятор детонации работает неустойчиво.
p1135 Ошибка 1135 ВАЗ 2114 — нужно проверить кислородный контроллер.
p6060 Неисправный процессор. Если после сброса кода неисправность осталась, то контроллер необходимо заменить.
p2020 Необходимо проверить датчик положения впускной заслонки.
p1617 Ошибка 1617 — Контроллер неровной дороги, повреждена проводка.
p1513 Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
p1602 Сбои в подаче напряжения в электросети автомобиля устранены.
p0560 Неправильный уровень напряжения в бортовой сети.Этот параметр может быть переоценен или недооценен. Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
p1514, p0511 Появление этих ошибок сообщает о проблеме обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). Первым делом диагностируйте контакты датчика, а потом, если есть возможность, прозвоните цепь. Сам датчик тоже может быть поврежден.
p1303 P1303 — Зарегистрированные пропуски зажигания топливовоздушной смеси в третьем цилиндре.Неисправность необходимо устранять как можно скорее, так как она может быть критичной для преобразователя.
p1578 Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля за допустимое значение». Есть несколько вариантов решения проблемы. Первым делом очистите дроссельную заслонку. Если это не помогает, то дроссельная заслонка адаптируется. Для этого нужно включить зажигание, а затем через 40 секунд запустить двигатель.В качестве альтернативы вы можете проверить и подтянуть контактные клеммы на дросселе.
p1621 Неисправность оперативной памяти, проблемы с памятью в блоке управления. Требуется детальное компьютерное тестирование.
p0650 Неисправности в цепи управления бортовым компьютером код ошибки индикатора Состояние.
p2135 P2135 — неисправность дроссельной заслонки. Если замена датчика и чистка заслонки не помогла, то проблему, возможно, придется решить перепрошивкой бортового компьютера.
p2187 Обедненная смесь в цилиндрах ДВС. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью специального оборудования

4. Запуск программного обеспечения для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему необходим кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB.Для тестирования вам также понадобится программное обеспечение, мощность используемого компьютера не важна. В Интернете есть множество версий различных программ тестирования.

Диагностика проводится следующим образом:

  1. Рекомендуется осмотреть автомобиль … Проверить объем поставок — моторное масло, тормозная жидкость, хладагент.
  2. Найдите диагностический разъем и подключите к нему свой ноутбук. Если у вас есть специальный сканер, это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук.Перед началом проверки необходимо включить зажигание. Необязательно заводить силовой агрегат.
  3. После подключения запускается утилита тестирования. Программный интерфейс может быть разным. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Проверка начинается. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье.Мы не смогли описать все коды, но мы расшифровали самые распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
  5. После расшифровки проблема устранена.

С этим сталкивался практически каждый владелец 16-клапанной ВАЗ-2112. Они указывают на неисправности в системе двигателя и других важных компонентах. Первым признаком возникновения неисправности является появление индикатора «Check Engine» на панели приборов … Но не все автомобилисты знают, что это значит. Следовательно, необходимо подключиться к ЭБУ и установить, в чем заключается ошибка и неисправность в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий сигнал датчика температуры охлаждающей жидкости
0122 Низкий сигнал датчика положения дроссельной заслонки
0123 Высокий сигнал датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция датчик кислорода 1
0134 Нет сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на массу датчика кислорода 2
0137 Сигнал датчика кислорода 2 низкого уровня
0138 Сигнал датчика кислорода 2 высокого уровня
0140 Датчик кислорода 2 разомкнут
0141 Неисправность Нагреватель датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Замыкание на массу в форсунке цепь 1
0264 Замыкание на массу в цепи форсунки 2
0267 Замыкание на массу цепь инжектора 3
0270 Замыкание на массу в цепи форсунки 4
0262 Замыкание на цепь форсунки +12 В 1
0265 Замыкание на цепь форсунки +12 В 2
0268 Замыкание на цепь форсунки +12 В 3
0271 Замыкание на цепь форсунки +12 В 4
0300 Много пропусков зажигания
0301 Пропуски воспламенения в 1 цилиндре
0302 Пропуски воспламенения в цилиндре 2
0303 Пропуски воспламенения в цилиндре 3
0304 Пропуски воспламенения в цилиндре 4
0325 Обрыв цепи датчика детонации
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Неверное положение коленчатого вала сигнал датчика
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика фазы
0422 Низкий КПД нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или разрыв цепи адсорбера продувочный клапан
0445 Замыкание на массу клапана продувки адсорбера
0480 Цепь охлаждающего вентилятора Malfun ction 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкая скорость холостого хода
0507 Высокие обороты холостого хода
0560 Неправильное бортовое напряжение
0562 Низкое напряжение на- бортовая сеть
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя кислородного датчика
1115 Неисправность цепи подогрева кислородного датчика
1123 Rich смесь на холостом ходу
1124 обедненная смесь на холостом ходу
1127 обедненная смесь при частичной нагрузке
1128 обедненная смесь при частичной нагрузке
1135 цепь нагревателя датчика кислорода 1 разомкнута, короткое замыкание
1136 богатая смесь при низкой нагрузке
1137 бедная смесь при низкой нагрузке
1140 измерено нагрузка отличается от расчетной
1171 Потенциометр низкого уровня CO
1172 Потенциометр высокого уровня
138 6 Ошибка теста канала детонации
1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12 В
1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
1426 Обрыв цепи управления клапаном продувки адсорбера
1500 Обрыв цепи управления
1501 Короткое замыкание на массу реле топливного насоса цепь управления
1502 Короткое замыкание на +12 В цепи управления реле топливного насоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода: короткое замыкание на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12 В, обрыв
1541 Топливо обрыв цепи управления реле насоса
1570 Недействительный сигнал APS
1600 Нет связи с APS
1602 Потеря напряжения бортовой сети на компьютере
1603 Ошибка EEPROM
1606 Неверный сигнал датчика неровной дороги
1616 Низкий сигнал датчика неровной дороги
1612 Сброс ЭБУ Ошибка
1617 Высокий уровень сигнала датчика неровной дороги
1620 Ошибка EPROM
1621 Ошибка RAM
1622 EPROM ошибка
1640 Ошибка теста EEPROM
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, короткое замыкание на массу
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Неверный расход воздуха через клапан
0481 Неисправность цепи вентилятора 2 охлаждения
0615 обрыв
0616 Цепь реле стартера: короткое замыкание на массу
0617 Цепь реле стартера: короткое замыкание на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после каталитического нейтрализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера форсунки 1
266 Неисправность Драйвер форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Check Engine Lamp Circuit Malfunction

Схема ВАЗ-2112

Как читать ошибки?

Для считывания ошибок необходимо подключить ноутбук или планшет к автомобилю через специальный кабель K-line.Рассмотрим, какие инструменты понадобятся для подключения машины к компьютеру и определим коды ошибок:

Для подключения нужно найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется исправить проблему, из-за которой возникла ошибка. Последний шаг сбрасывается. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с программным обеспечением, так как «сбрасывают» не сами ошибки, а все программное обеспечение, оставляя, таким образом, только программную оболочку автомобиля.После таких действий, как правило, автомобиль может не заводиться и требует программной настройки оборудования или замены всего программного обеспечения в целом. Поэтому рекомендуется в этом случае обратиться в автосервис, где все сделают правильно.

выводы

Ошибки электронного блока управления на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так что устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при выполнении операции следует быть достаточно осторожным.Если вы не уверены, что все пройдет гладко, рекомендуется обратиться в автосервис, чтобы избежать поломки.

Плохой старт и троит ВАЗ 2114. Причины почему Троит двигатель

Мужчина пользуется автомобилем довольно давно. Среди автомобилистов были люди, посвятившие свою жизнь ремонту автомобилей, или просто водители, хорошо разбирающиеся в устройстве и ремонте. В процессе взаимодействия людей и автомобилей сложилась некая профессиональная терминология, в которой есть определенные слова, непонятные обычным людям.

В жаргоне водителей нашлось место такому слову, как «троит». Это значит, что в двигателе не работает один цилиндр. Слово «троит» произошло от слова «три», которое применимо к четырехцилиндровым двигателям внутреннего сгорания и означает, что работают только три цилиндра. Постепенно это слово стало применяться и к другим двигателям и имеет только одно значение — не работает один из цилиндров.

Как понять, что двигатель троит?

Холостой цилиндр всегда издает звук двигателя и его визуальное состояние.Он довольно сильно вибрирует на холостом ходу при попытке заглохнуть. Однако такую ​​неустойчивую работу двигателя часто можно наблюдать с плохо настроенным карбюратором. Кроме того, заметное снижение мощности и запоздалая реакция автомобиля на педаль газа также говорят о том, что двигатель действительно «троит».

Последствия движения на холостом ходу цилиндра


Потеря мощности и повышенный расход бензина — одни из наиболее ощутимых последствий, которые можно наблюдать на начальном этапе.Дальше хуже.

Если один из цилиндров не работает, это означает, что газ в нем не горит и оседает на стенках цилиндра и поршнях. Затем он стекает в картер и разжижает масло. Таким образом, получается, что масло теряет смазывающие свойства, выходят из строя компрессионные кольца. Кроме того, теряется компрессия и возникает риск перегрева мотора. Получается, что ресурс двигателя очень быстро снижается и в конечном итоге приводит к поломке и дорогостоящему ремонту.

Почему начинает троить двигатель ВАЗ 2114?

После обнаружения неисправности важно понять, почему двигатель начинает работать втрое, и предпринять соответствующие действия. Итак, чтобы выяснить причину, необходимо провести комплекс конкретных действий, которые помогут определить неисправность.

1. Запустите двигатель, поставьте машину на стояночный тормоз и откройте капот.

2. Это самый важный пункт. Здесь вам понадобится ваш слух, поэтому прислушайтесь к звуку двигателя и хорошо его запомните.

3. Возьмите одну руку за спину, а другой рукой (всегда в перчатке) вытащите по очереди высоковольтные армированные провода. Суть в том, что отключение провода в «здоровом» цилиндре приводит к изменению работы двигателя. Он начинает работать еще более нестабильно и может заглохнуть. Поэтому, если вытащить провод из свечи цилиндра, в котором не происходит воспламенения смеси, звук мотора не изменится, и он тоже будет работать.

Стоит пояснить, что возгорание смеси происходит из-за искры, которая появляется на наконечниках свечи зажигания.Если искры нет, можно предположить, что неисправность либо в свечах зажигания, либо в высоковольтном проводе, поэтому испытание начинается с того, что свечи зажигания расположены близко к цилиндру. Поскольку бронепровода проверяется заменой, процесс проверки бронепровода описываться не будет.

Как проверить свечу зажигания ВАЗ 2114?


Выверните и посмотрите на его цвет. Цвет красного кирпича говорит о том, что смесь подается в баллон в том виде, в котором она должна.Черный цвет с образованием определенного налета указывает на то, что масло попадает в цилиндр (из-за неисправности маслосъемных колец) или смесь подается в слишком большом количестве. Такой нагар мешает нормальной работе свечи зажигания, то есть «заполняет» ее.

Для последнего случая существует следующий список неисправностей и способы их устранения:

1. Неисправен выпускной клапан. Устранить его можно либо регулировкой самого клапана, либо полной его заменой в случае его прогорания.

2. Пониженная компрессия в цилиндрах. Это может быть вызвано появлением компрессионных колец и устраняется соответствующим ремонтом. Прежде чем поставить этот «диагноз», нужно в этом убедиться. Измерения компрессии производятся специальным цилиндрическим барометром.

3. Измените регулировку фаз газораспределения. Это происходит при неправильной установке ремня ГРМ. В этом случае он меняется, и происходит перенастройка фаз газораспределения.

Прочие неисправности:

Форсунки наливные;

Давление в топливной системе слишком низкое;

Некорректная работа датчика кислорода;

Двигатель слишком долго работал на холостом ходу, и в цилиндре установлена ​​свеча накаливания — такую ​​свечу необходимо заменить;

Наконец, обратите внимание на корпус свечи зажигания.Наличие на них черных точек или полос. Это означает, что свеча пробила и ее необходимо заменить.


Испытание на искру можно проводить с помощью специального прибора. Если такого устройства нет, можно обойтись старым, так называемым «дедовским» методом. Свеча скручивается и на нее надевается контакт бронепровода. Свеча прикладывается к головке блока цилиндров вместе с корпусом и стартер прокручивается ключом в замке зажигания (процедуру лучше проводить вместе).Если искра между контактами свечи и головки проскальзывает, значит, свеча исправна.

Что делать, если искры нет или она слабая?

Попробуйте отвести свечу на один сантиметр от головки блока цилиндров и попробуйте еще раз прокрутить стартер. Если искра значительно ослаблена, то искрообразование будет довольно плохим.

Среди причин, которые могут указывать на плохое искрообразование, можно выделить:

1. Слишком высокое электрическое сопротивление высоковольтного провода или обрыв цепи.В этом случае бронемашина заменяется.

2. Имеется неисправность. Его необходимо проверить и при обнаружении неисправности заменить. Кроме того, неисправность может быть обнаружена в электронном блоке управления, ремонтировать который рекомендуется только на СТО.

3. Неисправность ДПКВ. Обычно об этом можно узнать с помощью диагностики, проводимой на бортовом компьютере. В этом случае датчик необходимо заменить.

4. Возможно, ремень ГРМ снова соскользнул.Устраните причину и заново настройте время.

5. Плохая настройка клапана. Эта проблема типична, когда двигатель работает холодный или горячий. Многие автолюбители обходят стороной этот момент и покупают новые свечи и провода. Однако делать это категорически не рекомендуется, поскольку такие затраты не оправданы и не решают проблему в целом.

«Один из цилиндров не работает …», эта поломка не считается слишком частой, но тем не менее возникает и иногда вызывает трудности с ней.Подобное явление называется «пропавший без вести», что в «вольно-техническом» переводе может означать то же, что и «троит двигатель» (каждый волен называть это явление как угодно).

В случае миссии (если вы встанете возле выхлопной трубы и прислушаетесь) мы услышим четко различимое и равномерное «бу-бу-бу…».

Троит 2114. А когда один из цилиндров не работает, это вызывает ненужные проблемы, потому что в этом случае (кроме потери мощности и «неудобной езды».! .. хотя это тоже необходимо, возможно, искать такой сумасшедший водитель, который, с «тройным» двигатель будет продолжать водить упорно) сам двигатель начинает изнашиваться катастрофически быстро, и вот почему:

Причины неисправность

Бензин, продолжая поступать в «холостой» цилиндр, не горит, а оседает на стенках (зеркале) цилиндра, смешивается с маслом и попадает в картер. Моторное масло начинает постепенно «разжижаться», его качество ухудшается и через некоторое время некачественное масло начинает поступать во все цилиндры.

Из-за этого она уменьшается, создаются «хорошие» условия для создания «потертостей» на «зеркале» цилиндра, на поршнях, точных плоскостях гидроподъемников и вообще всего, что «движется» внутри двигателя и моется. с маслом.

Начинает работать уже в другом температурном режиме, начинает медленно перегреваться, потому что масло (масло нормального качества) служит еще и для отвода тепла от движущихся частей, а то, что уже находится в картере, сложно назвать двигателем. масло».И это неполный список того, какие «неприятности» нам может доставить «нерабочий» цилиндр.

На первый взгляд определение этой неисправности довольно простое. Но иногда оказывается, что все проверено, вроде все, и это «все» работает хорошо, но движок все равно «троит».

Поэтому «на полках» разберем процедуру диагностики электронных систем на «миссию» в условиях «обычной мастерской» или «просто в гараже», где нет специальных устройств для «заглядывания внутрь». двигатель во время его работы и невероятно точно определить причину «миссии».

Двигатель ВАЗ 2114 — не что иное, как модификация двигателя 2111. Основная суть такой модификации заключалась в том, чтобы увеличить объем этого силового агрегата с полутора до 1600 кубических сантиметров и, кроме того, довести его экологичность до требуемых евро стандартов.

Троит

Если вы скажете, что ваш двигатель троит, многие ответят — не работает цилиндр. Но такой аргумент не совсем верен, так как цилиндр перестает исправно работать.Однако этому может быть несколько причин:

— Компрессия в цилиндрах слишком низкая;

— Свеча зажигания неисправна или частично не выполняет свои функции;

— Плохая установка клапанов из-за длительного отсутствия регулировки;

— Форсунки загрязнены или переполнены, поэтому их необходимо заменить;

— Перестал работать кислородный датчик;

— Поврежден высоковольтный провод свечи зажигания;

— Катушка зажигания неисправна;

— не работает ДПКВ (датчик положения коленвала);

— Вышел из строя ЭБУ (электронный блок управления);

— Слетел ремень ГРМ или просто перескочил на несколько звеньев;

— Воздушный фильтр неисправен или загрязнен.

Некоторые проблемы буквально сразу проявляются в виде вышедшего из строя цилиндра, а другие могут проявиться только через какое-то время. И это самый нежелательный сценарий.

Основными признаками проблемы, которые могут указывать на поломку цилиндра, являются:

— Вибрация увеличивается, так как нарушается ритм работы клапанов и других вращающихся частей коробки передач и силового агрегата.

— Расход топлива заметно увеличивается из-за того, что система впрыска перестала работать должным образом.

— Из выхлопной трубы слышен неприятный характерный запах, что объясняется высоким уровнем концентрации вредных примесей и несгоревшего топлива.

— Значительно падает мощность силового агрегата, что негативно сказывается на динамике и маневренности автомобиля.

Если вы заметили, что двигатель троит, но не предприняли никаких мер, это вскоре грозит вам полным отказом двигателя, который, возможно, не удастся отремонтировать. При питании инжекторного 8-ми клапанного двигателя от ВАЗ 2114 топливо постоянно поступает в холостой цилиндр.Он не горит, а смешивается с маслом, затем попадает в картер. Если процесс продолжается долго, масло теряет вязкость, перестает играть роль смазки, детали работают на максимальных нагрузках, металл превращается в стружку. Честно говоря, ничего хорошего в этом нет.

Замена

В моделях ВАЗ автомобилей 2109 и 2114 много общего, поэтому замена двигателя ВАЗ 2114 мало чем отличается от замены ДВС на Девятку. Основное отличие в том, что автомобили 2108-09-099 в основном были карбюраторными, а автомобиль 2114 уже имел топливную систему с распределенным впрыском.«Четырнадцатые» двигатели объемом 1300 см³ больше не устанавливались, но некоторые автомобили оснащались 16-клапанными двигателями с впрыском. 16-клапанный ДВС демонтировать несколько сложнее — надо больше проводов убрать, к силовому агрегату подойти сложнее.

Рабочая температура

по умолчанию вентилятор по температуре 105
можно подойти к форсунке какой нить он бы поменял на 95
вообще на красную зону все нормально
главное чтоб антифриз качественный
плохо закипит

поддерживает

Основное повреждение подушки — потеря эластичности.Подставка сделана из резины, которая при длительной эксплуатации теряет свои свойства.

Причина — постоянные нагрузки, сопровождающиеся изменением погодных условий (холод, жара). В дальнейшем подушка начнет ломаться: трескается и расслаивается.

Для предотвращения разрушения резиновой опоры необходимо регулярно ее осматривать. При обнаружении повреждений деталь следует заменить, иначе будет сильная вибрация в салоне, посторонний стук, что вскоре отразится на работе двигателя.

Лучше своевременно заменить подушки, чем потом тратиться на дорогостоящий ремонт или покупку нового двигателя.

Горит

Почему прогревается двигатель ВАЗ? Основные причины:

радиатор забит изнутри или снаружи;
вышел из строя или не работает вентилятор;
неисправен термостат;
сгоревшая прокладка ГБЦ;
недостаточное количество охлаждающей жидкости;
водяной насос.

Если двигатель перегревается только в намотанном состоянии, это означает, что обнаружена утечка выхлопных газов.Однако, когда двигатель продолжает прогреваться после остановки, определенно существует проблема, указанная выше. Мотор нагреется, если вы дадите высокую скорость, но двигайтесь медленно.

Иногда невозможно увидеть и диагностировать присутствие воздуха или газов в системе. Затем на горловину расширительного бачка нужно надеть пакет, запустить двигатель, собрать пары в пакет, а затем понюхать их. Если запах антифриза, то нужно следить за помпой, радиатором или термостатом. Если пары имеют «аромат» бензина, возможно, сломалась прокладка ГБЦ.

Тюнинг

При тюнинге двигателя ВАЗ-2114 в первую очередь хочу увеличить мощность автомобиля. Необходимо учитывать лишние возможности автомобиля и реализовывать их. Таким образом, улучшились характеристики, увеличился износ двигателя. Есть несколько вариантов тюнинга ВАЗ-2114. Вот некоторые из них.

Можно начать с замены воздушного фильтра. Как ни странно, но замена фильтра помогает увеличить мощность двигателя на 8%. Поэтому рекомендуется заменить стандартный фильтр на новый.

Тогда желательно заменить обычные провода для свечей на высоковольтные. При такой настройке мощность двигателя увеличится за счет полного и одновременного сгорания топлива, а также сократится время прогрева машины на холостом ходу. Силиконовое покрытие защищает провода от влаги и перепадов температур.

Если вы хотите изменить автомобиль, чтобы придать ему более спортивный вид и чтобы его мощность стала намного выше, то вам следует применить чип тюнинга автомобиля и поставить аэродинамический обвес.Автомобиль будет лучше «прижат» к полотну. Он эффективно преодолеет сопротивление встречного воздушного потока и не потеряет скорость.

После стоит подумать об обновлении внешнего. Например, можно внести изменения в интерьер: обновить чехлы на приборную панель и сиденья. Внешне можно поменять бампер, проделать дополнительные отверстия для крепления воздуховодов и новую решетку радиатора, с помощью диска придать бамперу нужную форму.

Тюнинг двигателя ВАЗ

можно проводить таким образом, чтобы добиться потрясающих результатов.Запускаем с руля. Установите фирменную Isotta, меньшего диаметра, чем стандартная. А также следите за амортизаторами. Инструментальный тюнинг позволит вам управлять автомобилем и его характеристиками.

Также желательно увеличить рабочий объем за счет увеличения хода поршня. Для этого нужен коленчатый вал 74,8 мм, специальные шатуны и модифицированные поршни с молибденовым покрытием. Необходимо изменить форму и объем камеры сгорания на новый рабочий объем.При этом совмещены окна каналов, ресивера и приемной трубы.

После установки облегченных клапанов и бронзовых направляющих клапанов мы увидим, что ресивер с увеличенным объемом необходим для оптимизации работы двигателя в зоне высоких и сверхвысоких оборотов.

Датчики

На восьмиклапанном двигателе датчик расположен с правой стороны под крышкой клапана в головке блока. На шестнадцатиклапанной — на левом торце корпуса подшипника распредвала.

Конструкция DDM предельно проста, а цена невысока, поэтому в случае выхода из строя экономически выгоднее купить новый, чем ремонтировать.

Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — а где же датчик температуры двигателя ВАЗ 2114. Он установлен на впускном патрубке рубашки охлаждения ГБЦ. Проверить его работоспособность довольно просто. Достаточно подключить к нему омметр и опустить ДТОЖ в сосуд с жидкостью.При его нагревании необходимо следить за температурой и изменением сопротивления в связи с ее повышением. При соблюдении желаемого графика устройство считается исправным.

Датчик уровня охлаждающей жидкости — находится в бачке с антифризом. Скручивается как обычная пластиковая крышка, потом подключается электрический разъем.

Датчик уровня тормозной жидкости представляет собой устройство поплавкового типа, устанавливаемое в бачке с тормозной жидкостью.

Датчик холостого хода, или РХХ — устанавливается на дроссельном узле рядом с дроссельной заслонкой.

Датчик массового расхода воздуха — расположен на корпусе воздушного фильтра рядом с большим входным патрубком.

Датчик положения дроссельной заслонки — расположен на корпусе дроссельной заслонки.

Датчик положения коленчатого вала Его еще называют датчиком синхронизации, в связи с тем, что контроллер по своим показаниям синхронизирует свою работу с системой впрыска. Устанавливается рядом со шкивом привода генератора.

Датчик положения распределительного вала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой головки блока цилиндров.В зависимости от положения распределительного вала он подает импульс на компьютер, и впрыск происходит непосредственно перед открытием клапана. Топливо подбрасывается вместе с порцией воздуха, хорошо перемешивается и происходит качественная детонация.

Датчик кислорода или лямбда-зонд. Он стоит в выпускном коллекторе перед резонатором. Он отправляет сигнал в бортовую электронную систему об уровне концентрации кислорода в выхлопных газах.

Датчик детонации — устанавливается между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора.Его показания через контроллер влияют на угол опережения зажигания.

Неисправности

Причина неисправности

Метод исключения

Детонация коренных подшипников коленчатого вала

Обычно стук приглушенного тона, металлический. Обнаружен при резком открытии дроссельных заслонок на холостом ходу.Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленвала вызывает более резкий стук с неравномерными интервалами, особенно заметный при плавном увеличении и уменьшении частоты вращения коленчатого вала ваз 2113

Слишком раннее зажигание

Регулировка угла опережения зажигания

Недостаточное давление масла

Отвернутые болты крепления маховика

Увеличенный зазор между шейками и вкладышами коренных подшипников

Отшлифовать шейки и заменить вкладыши

Увеличенный зазор между упорными полукольцами и коленчатым валом

Заменить упорные полукольца на новые или увеличенной толщины, проверить зазор

Детонация подшипников шатуна

Обычно стук шатунных подшипников резче, чем стук коренных.Он прислушивается к холостому ходу двигателя при резком открытии дроссельной заслонки. Определить место детонации несложно, выключив свечи зажигания по очереди

Недостаточное давление масла

См. Неисправность «Недостаточное давление масла на холостом ходу».

Чрезмерный зазор между шейками шатуна коленчатого вала и вкладышами

Замените вкладыши и отшлифуйте шейки

Поршни детонационные

Стук обычно беззвучный, приглушенный; Это вызвано «биением» поршня в цилиндре.Лучше всего он прослушивается на низких оборотах двигателя и под нагрузкой.

Увеличенный зазор между поршнями и цилиндрами

Заменить поршни, расточку и приводные цилиндры

Чрезмерный зазор между поршневыми кольцами и канавками на поршне

Заменить кольца или поршни на кольца

Стук впускных и выпускных клапанов

Увеличенные зазоры в клапанном механизме вызывают характерный стук, обычно через равные промежутки времени; его частота меньше, чем частота любого другого детонации в двигателе, так как клапаны приводятся в действие распределительным валом, частота вращения которого составляет половину частоты вращения коленчатого вала

Увеличенные зазоры клапанов

Отрегулируйте зазоры

Обрыв пружины клапана

Заменить пружину

Чрезмерный зазор между клапаном и направляющей втулкой

Заменить изношенные детали.

Износ кулачка распредвала ваз 2114

Заменить распредвал и регулировочные шайбы.

Недостаточное давление масла на холостом ходу на прогретом двигателе

Посторонние частицы, попавшие под предохранительный клапан

Очистить клапан от посторонних частиц и заусенцев, промыть масляный насос

Заедание редукционного клапана давления масла

Заменить клапан

Шестерни масляного насоса изношены

Ремонт масляного насоса

В этой статье будет указан не столько весь список причин, по которым двигатель ВАЗ 2114 можно утроить, сколько рассказывается реальная история автовладельца с 8-клапанным двигателем.Итак, ниже будет хороший пример причин, по которым может начаться отключение двигателя.

ВАЗ 2114 троит при запуске — поиск причины

Итак, все началось с того, что при холодном запуске двигателя, особенно в сырую погоду, двигатель начал троить первые секунды после запуска. Однако через 1-3 секунды его работа стабилизировалась и он перестал троить. Далее симптомы стали более выраженными и зашли так далеко, что даже при прогретом двигателе стали появляться пропуски зажигания, а появились ошибки 0300 и 0301 — многочисленные пропуски зажигания, пропуски зажигания в первом цилиндре.

Так продолжалось несколько недель, пока не было решено найти причину этой проблемы. Чтобы обойтись минимальными затратами, было решено начать поиск с самых дешевых товаров.

  1. Провода зажигания высокого напряжения. Так как проблема наблюдалась с первым цилиндром, естественно было решено заменить один из проводов на первый цилиндр. Но эти манипуляции результатов не дали — машина как троил, так и продолжала троить.
  2. Свеча зажигания.Далее было решено поменять свечу первого цилиндра. Но опять же проблема после этого никуда не делась. Эти два пункта уже можно было исключить из возможных причин тройного двигателя 2114.
  3. Проверка компрессии в цилиндрах с целью выявления проблемы, возможно, что один из клапанов зажат. Но здесь все оказалось нормально. Компрессия плавная, 14 атмосфер.
  4. Силовые провода к форсункам. С ними проблем не было, свечи были переподключены, а их контакты смазаны специальной смазкой.Причина до сих пор не найдена.
  5. Катушка зажигания. Конечно, подозрения были с самого начала, но покупать эту деталь сразу за 800 рублей было бы неразумно. После установки новой катушки машина перестала спотыкаться и теперь проблем нет.

Итак, причина утроения мотора оказалась банальной, а именно неисправной катушкой зажигания. Что касается стоимости этого ремонта, то можно обойтись 800 рублями, так как именно столько стоит новый завод.

Датчик давления масла ВАЗ-2114. Замена реле давления масла

Не может работать каркас двигателя внутреннего сгорания без системы смазки. Моторное масло, перекачиваемое масляным насосом, по специальным каналам подается ко всем движущимся частям силового агрегата, уменьшая силу трения и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве.А это, в свою очередь, вызовет повышенное трение и быстрый износ деталей.

Контроль давления масла в двигателях автомобилей называется специальным датчиком давления (ДДМ). С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем о том, что представляет собой датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме того, мы рассмотрим, как проверить ДДМ на работоспособность и заменить его в случае выхода из строя.

Устройство и принцип работы ДДМ

Датчик давления масла ВАЗ-2114 имеет достаточно простую конструкцию.В его состав входят:

  • металлический корпус;
  • измерительная мембрана;
  • механизм замыкания контактов;
  • разъем для подключения провода передачи.

Принцип DDM примерно такой же. Масло в системе под давлением через отверстие в корпусе давит на измерительную мембрану датчика. Контакты в разомкнутом состоянии. При падении давления в системе мембрана выравнивается, и контакты замыкаются.Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления (ЭБУ) автомобиля. Контроллер, в свою очередь, сообщает водителю о возможной неисправности, включив контрольную лампу, расположенную на панели приборов.

Если датчик давления масла ВАЗ-2114

Итак, включенная «красная масленка» на приборной панели сигнализирует водителю о том, что произошел сбой в системе смазки, что требует немедленного вмешательства. Что делать в этом случае владельцу машины? Во-первых, не паникуйте и перестаньте двигаться.А во-вторых, постарайтесь понять, что стало причиной включения переключателя.

Во-первых, вам нужно определить, какой уровень в системе. Для этого достаточно приподнять капюшон и, вооружившись салфеткой или чистой тряпкой, вынуть зонд. По имеющейся на ней шкале можно определить, есть ли в системе масло и каково его количество. Если уровень ниже минимального, значит, где-то произошла утечка масла. Причиной этого может быть порванная набивка или нарушение целостности какой-либо из прокладок.Кроме того, может упасть давление масла из-за сильного износа поршневых колец. В этом случае проводится капитальный ремонт автомобилей ВАЗ, который предполагает замену деталей поршневой группы.

Как бы то ни было, двигатель все равно лучше не запускать. А машину нужно отбуксировать до ближайшего СТО, где ремонтируют автомобили ВАЗ.

Если уровень в порядке, не нужно радоваться, так как возможны более серьезные поломки.

Возможные неисправности в системе смазки

Реле давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

  • непроходимость масляного фильтра из-за его загрязнения;
  • отказал масляный насос;
  • забита (загрязнена) сетка маслоприемника;
  • возникли проблемы с проводкой датчика;
  • сам датчик вышел из строя или вышел из строя.

В первом случае достаточно просто заменить фильтр. Что касается выхода из строя масляного насоса, то помимо его ремонта необходимо будет определить и устранить причины, по которым он вышел из строя. Загрязнение решетки маслоприемника говорит о том, что в масле слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить проводку можно автомобильным тестером, начиная с разъема DDM и заканчивая подключением к компьютеру.

Определить, исправен ли сам датчик, тоже не сложно. Вы можете проверить это самостоятельно, не прибегая к помощи специалистов.

Где находится датчик

Для начала определим, где найти датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанный, то нужно искать ДДМ на задней стороне двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных двигателях расположение датчика давления масла другое.Он расположен на торце корпуса подшипника распределительного вала.

Проверить датчик

Проверка датчика подразумевает только его визуальный осмотр. Правильно ли это, в домашних или «полевых» условиях, определить практически невозможно.

Итак, если на корпусе ДДМ есть следы масла, значит, герметичность как самого устройства, так и резьбового соединения с кожухом двигателя нарушается. Часто бывает, что ДДМ по каким-то причинам начинает пропускать масло через свое тело.Если запустить двигатель, то можно наблюдать его утечку через место крепления клеммы к электрическому разъему. В этом случае датчик необходимо заменить.

Бывает, что масло начинает сочиться из ДДМ. Это указывает на то, что соединение разорвано. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Устраните эту проблему, заменив кольцо.

Самостоятельная замена датчика

В случае, если все указывает на неисправность DDM, лучше его заменить.Более того, он стоит копейки. Процесс замены очень прост и займет не более 10 минут. Алгоритм ремонта следующий.

Поставьте автомобиль на ровную поверхность, приподнимите капот и отсоедините отрицательную клемму от аккумулятора. Затем отсоедините разъем от датчика. Используя гаечный ключ для карабина на 21, откручиваем датчик. В это время возможна утечка небольшого количества масла из места крепления DDM. В этом случае протрите масло чистой тканью.

После осмотра нового датчика и его уплотнительного кольца замените его и затяните ключом. Подсоедините кабель питания DDM к клемме аккумулятора.

Как проверить давление масла самостоятельно

Давление в системе проверяется жидкостным манометром с резьбовым соединением на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Затем заводится двигатель, производятся замеры.

Для автомобилей ВАЗ-2114 рабочее давление должно быть 0.65 атмосфер. Отклонения от этой нормы говорят о неисправности в системе смазки.

Ну а если такого манометра нет в вашем арсенале, наличие давления проверяется на глаз. Для этого из технологического отверстия откручивается датчик давления масла, после чего коленчатый вал прокручивается стартером (без запуска двигателя). При нормальном давлении масло из ямы будет бить фонтаном. Этот метод, конечно, не гарантирует нормальную работу системы, но он способен доказать, что масляный насос исправен.

nzira устранение неисправностей uye kugadzwa mudziyo mutsva

Кутанга инджини яё nehurongwa uyewo namajoko anokosha uye zvigadziriswe mumotokari mhuri «Samara» hazvibviri pasina kuvesa. Vaya motokari vanatenzi vakanga kubata atadze kushanda zvakanaka pamusoro mudziyo, vanoziva migumisiro ake chisingatarisirwi kukundikana. Kunyanya kana zvikaitika nenzira.

Уэзвэ муньяя ино тичатаура памусоро звакаитва кувеса Ваз-2114, звичава куфунга звиканганисо звакакура уе дзаво мхиндуро.Уэзвэ, тинофанира куэдза куфунга сэй курицива аке уйе батанидза немазво.

Арипико кувеса чиндзя кусвика «намана»

Ваз-2114 кувеса, кусияна «зимбабве», приборная панель хайна ири, курудьи памусоро гозво мбиру. Кубва памусоро пайо ракавхарва педио мапураситики бутиро, сака такасвинура, чете йокумусоро тикаму «дукуту».

Muna Vaz-2114 kuvesa chinosanganisira chikuru zvikamu zvishanu:

  • корпус simbi;
  • kuvhara mashandiro;
  • ари нокукия мудзиё;
  • nokudyidzana boka;
  • инокоша.

Оболочка мудзиё аноисва мукати симби, йё якагадзирирва куидзивирира памусоро умбавха. Кана нокукия машандиро, звири кусанда хапана кусияна зваваисиита кватири мукова звечизарира.

Кувхара мудзиё куноита ракавхара гозво номубато пасина кийи. Сака nyore nenzira nayo Inochengetedza motokari pamusoro kuba. Контактная группа — чинху ичочо чири кукондзера кути кутанга инджини яё нехуронгва. Ключ кувеса Ваз-2114 rinoshandiswa dzokuzarura nokukiya mudziyo uye срабатывание boka vokukurukura.Пасина извозво, тангаи инджини пасина разборка мудзиё, хазвибвири.

musimboti oparesheni

Замок анойта Сезвинотевера. Кана акаиса кии ири мугомба, айо нокукия машандиро ари деактивирована. Известия нокада итирана квебаса ринокоша цвимбо. Akatendeukira kiyi yokutanga nzvimbo, iwe wakaita «15» uye «30» vokukurukura. Zvichaita pasvika (asi kwete kusanganisira) анотевера звинху:

  • kuvesa hurongwa;
  • hedhiraiti шайбы;
  • мигалки дзокунзе;
  • панель приборов magetsi;
  • очистители уе ветрового стекла pesin;
  • raita;
  • Задний hwindo hita;
  • дженарета возбуждение ичитендерера.

Kana mune motokari Vaz-2114 kuvesa ashandurire mugomba yechipiri chinzvimbo, kunze zvinoriumba izvi, ipapo kumhanya Starter. Сезвауногона куона, кубва хутано мудзиё муне мубвунзо куноцамира звикуру.

zviratidzo

Ndezvipi zviratidzo anoita vakundikana kuvesa? Chokutanga, kuti dambudziko rake vangava zvemaziso kana magetsi zvakasikwa. Мучитико чокутанга,

  • Замок Акатора muna rimwe nzvimbo;
  • кутадза кувана мунху гозво мугодхи;
  • Galvanzie chinja «неродной» kiyi kana zvimwe chinhu.

Кана кукундикана венхаре, йо уноберека вемагетси хунху, унгачеречедза звинотевера звиратидзо:

  • Nyevero zviedza pamusoro chiridzwa Panel hakuiti Penyesai kana Penyesai uye kudzima nguva nenguva;
  • Стартер хаади кутанга;
  • kwete kushandisa mamwe kana zvose zvemagetsi zvemhando, iro dunhu iri kwakapa nokuda kuvesa kiyi (мудзанга ракаисва памусоро фары, дворники и т. Д.).

Sei rinokundikana kuvesa

Jamming mano zvinogoneka ichaparara zvikuru «dukutu» kana nokuda nezvinetso kuonana boka.Атарисана айне атадзе кушанда зваканака звакадаро, регай кусандиса симба куцауса кийи мугвара! Уйе хавафанири кубварура ари мудхираивхо кана йокукундикана кувана найо. Звири нани кути нокунгварира некукатанура звечизарира уйе кузива чиконзеро. Аси звакаванда памусоро пайкоко.

Павакаона кути кувеса ири мотокари аногона батидза черо кийи кана исири чинху, курумидзай йокуцива «дукуту» Кана кути мудзиё гунгано. Сака иве кученгетедза мотокари яко кубва звичиита куба.

Kana motokari Vaz-2114 kuvesa chinja ari kushanda anowanzoita, asi kana iwe Vanodzinga chiridzwa Panel asingadi Penyesai, usamhanya ari Starter, regai ishande midziyo yemagetsi, zvino, Ungangove, dzakabvarurka.Zvakafanana zvingaitika nokuda kwayo dzinongoitika yabvaruka. Свяжитесь с isu papera nguva var vakadzima, iyo inosvitsa kumucheto redunhu. uye zvichida isanamira kwavo kunokonzerwa nesimba RINOFAMBIRA, kugara kuzara, kunokonzerwa nokushandiswa dzokuwedzera yemagetsi midziyo yavo chokuita zvakaipa.

Инокоша: кана учида куиса мамве магетси ари мотокари яко, батанидза кути симба помумбуре чете номукомбиюта атауре!

Unogona kuongorora kana kuonana boka nemaoko vo

boka chirwere kuonana kunoratidzwa kuyera nemishonga pakati zvimwe zviteshi pamusoro chinouraya mudziyo hanesi waya.

Кути мумедзе извозво унофанира:

  1. Bvisa mapurasitiki casing ane gozvo mbiru (унофанира сунунгура винты матату).
  2. Patsanura waya kuvesa Vaz-2114 (слоты kubvisa shangu kubva).
  3. Омметр Vakwanise (мультиметр kana uine, vakaiisa kuna kurwisa kuyerwa muoti).
  4. Батанидза музыка Ятанга Куонгорора (полярность хачибатсири) кунэ звитеши «4» (рокумусоро курудйи), уэ «7» (вечипири эзаси курудйи) уноендерана вокукурукура «15» уе «30».
  5. Adzorere kuvesa chinja wekutanga nzvimbo.
  6. Омметр.
  7. Galvanzie Off, кубатанидза Ятанга Куонгорора кути мудзиё «3» звитеши (йечипири йепамусоро куруды) уйе «7» руноензанирана вокукурукура «50» уе «30».
  8. Vhura kiyi yechipiri nzvimbo.
  9. Uyere kurwisa pakati zviteshi.

Кана кувеса Ваз-2114 (инжектор) ндиро ОК, кути курвиса пакати звитеши ндиё разеро. Звикасадаро, Унгангове, нокудйидзана бока мудзиё неработоспособны.

Ремонт kana kuchinja

Zvokuita kuona mhosva kuvesa? Уногона, Чоквади, куедза апоре найо. Аси ичи ндичо чете звазвири кана уине вамве рузиво мумунда ичи, кути мудзиё вачо муцва, уе иве укаона кути чайконзера кусакара кутаура наво. Звикасадаро, нани куцива звечизарира гунгано. Кубацира кунокоша хазвина анодхура кударо — квете купфуура чиуру рубли, уе нгува ячо нокутонгва хакуси звикуру кутора.

Chii zvechizarira Sarudza

Kana uchizopa kutsiva kuvesa chinja, kwete usimbe kusarudza zvakarurama.Каталог чикаму нхамба кути «намана» — 2114-3704010. Аси суту незвимве окунациридза, акадаи репфумбамве «Самара» muenzaniso — кана 2109-3704010 кути ВАЗ-2110 — 2110-3704005. В Звинотаурва, иво кучинджанисва, ндико чете звакакоша кути мудзиё анэ унху хваканака уйе айгона кушумира квенгува якареба сэзвингабвира.

Bvisa kuvesa chinja

Usati kushandura kuvesa Pazvibato zvechizarira pamusoro Vaz-2114, iva nechokwadi kuti kuruoko zvakakodzera zvokushandisa. Унофанира:

  • Sikurudhiraivha pamwe muchinjikwa serin’i chiremwaremwa;
  • цинга памусоро «10»;
  • сандо дики;
  • unopinza mbezo;
  • пингиси.

Уе икозвино тарира сей кубвиса кувеса памусоро ВАЗ-2114. Мунобуда Сезвинотевера:

  1. Обесточивает сеть бходхи, ачибвиса «кубвиса» чиноурая памусоро бхатири (нокути кийи «10» рири чиноурая бхаудхи кусунунгурва).
  2. Bvisa epurasitiki Mbiru pabutiro kuburikidza откручивание винтов ari matatu kugadzirira nayo.
  3. Звиванакире, уногона гуджунура уйе мудхираивхо памве подрулевые переключатели, аси иве уногона куита пасина извозво.
  4. Akatendeukira kure connector pakusanganisirawo ari zvashata chemabhazi bhatani.
  5. Akatendeukira kubvisa kuvesa chinhu chinogumbura.
  6. Wongorora nekiyi kiya. Кана ури кучинджа Замок кокутанга, унганецека, некути гавана мисоро. Zviri yakadaro mhando fekitari Anti-pamuviri.
  7. Achibatsirwa rimwe mbezo uye nenyundo opedzisira nekiyi izvi uye sunungura navo pingisi.
  8. Bvisa nokuwedzera chikomboredzo zvechizarira.
  9. Некукатанура мидзиё.

Установка uye kubatana zviri kuvesa Vaz -2114

Алгоритм marongero wenhare uye kubatana kwayo kune simba rezvebonde iri sezvinotevera:

  1. Dzinoisa kiyi kupinda zvechizarira uye cranking akazvibayira wokutanga nzvimbo.Сака ису тичати куванза цвимбо акакия гозво мугодхи.
  2. Hwokugadza kuvhara idzva pamusoro mbiru, vakakanda chikomboredzo.
  3. Monyorora-zvechizarira nekiyi, asi kwete zvakazara. Ungafanira zvakare kuchinja nzvimbo mudziyo.
  4. Ongorora nokushanda nokukiya mudziyo. Кути айте изви, ису рубанзу кийи кубва «мазана», кадхонза кусвикира курутиви. Мудхираивхо анофанира кувхаридзирва. Кана звечизарира хана акатевера, чинджа нзвимбо звечизарира паньяя гозво мугодхи.Шамху анофанира ньоре яканьяцоисва мунзвимбо русеси ячо гозво мугодхи.
  5. Пашуре паизвозво, дзиноиса кийи, запуск кути йокутанга нзвимбо. Мудхираивхо анофанира кукуйива. Проверьте риноитва какаванда, нечоквади чокути мудзиё ири кушанда зваканака.
  6. Zvino unogona sungisa ari kugadzira bhaudhi dzevhudzi. Monyorora-kutozosvikira misoro yavo idonhe.
  7. Соединитель Unobva joko kuvesa waya.
  8. Батанидза тамбо араму бхатани.
  9. Кочекера «кубвиса» чиноурая ячо бхатири.Проверьте kushanda mudziyo mune zvose zvinobvira мод.
  10. Isa mapurasitiki butiro uri gozvo mbiru.

Yaitsiva nokudyidzana boka

Kana ukasarudza kuponesa mari uye regai kutenga kuvhara, yakanakisisa yokupedza dzokushanda «Bot» ndiyo yaitsiva nokudyidzana boka. Wakaitwa sezvinotevera:

  1. Демонтаж кути кувеса звечизарира, памве кугума квайо Халл мушома укарамба мхете иноти покупедзисира чиквата.
  2. Motora kubva mumuviri kuonana boka.
  3. Куиса ицва чикаму панзвимбо якаре. Нзвимбо вокукурукура «15» уе «30» ванофанира дзиноендерана нзвимбо нетсвимбо, акакия гозво мугодхи.
  4. Ona kuti mumwe protrusion boka vokukurukura akaiswa mugomba slots pamusoro muviri.
  5. Kubhururuka pamusoro mudziyo uye kuti cheki munzira pamusoro apa.
.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
