Как разобрать парктроник – Разборка / ремонт разъемов (штекеров) на примере разъема датчика парктроника — Электрооборудование C5 III

пошаговая инструкция, замена датчика парковки, как разобрать, заменить

По мере эксплуатации машины система парковки может выходить из строя, работать со сбоями и не справляться с основными функциями. Для устранения проблем производится ремонт парктроника.

Причины неисправностей

Существует масса негативных факторов, вызывающих повреждение датчика парковки. К ним следует отнести:

  • Проблемы с проводами (короткое замыкание, потеря изоляции и другие). Любое повреждение проводки вызывает неправильную работу узла, вследствие чего он неточно измеряет расстояние до преграды, демонстрирует ложные срабатывания или вовсе перестает функционировать. Подобная неисправность появляется при ослабевании проводов или их контакте с горячими глушителями.
  • Механические дефекты. Появляются в результате внешних факторов, включая контакт с влагой или грязью. Еще механическую поломку может вызвать неправильное обращение с прибором или удар тяжелым предметом.
  • Повреждение мембраны. В таком случае система продолжает работать как раньше, но водитель не слышит звукового оповещения о приближении к объекту. Устраняется проблема заменой источника звука. Купить мембрану можно в любом автосервисе за доступную цену, а процесс ее установки не требует больших усилий и занимает пару минут.
  • Выход из строя модуля. Неработоспособность радаров может объясняться повреждением модуля. Часто это случается при попадании жидкости внутрь конструкции.

Как заменить

Замена датчика парковки необходима в тех случаях, если деталь была выведена из строя не грязью или водой, а столкновением с камнем или другим тяжелым предметом на высокой скорости. И даже если камень обладает небольшим размером, попадая в зеркало радара, он повреждает его. В таком случае единственным решением остается замена датчиков.

Датчик парковочной системы

При сложной поломке лучше обратиться в автомастерскую и доверить задачу опытным профессионалам. Однако у такого хода событий есть один минус. Сотрудники сервиса будут предлагать заменить вышедшую из строя деталь оригинальной моделью из США. А это повлечет за собой неоправданные затраты.

Поэтому лучше реализовать замену своими усилиями.

При выборе подходящей запчасти важно убедиться, что она соответствует размерам и параметрам парктроника.

Соблюдая несколько правил и следуя за руководством, можно быстро заменить деталь и восстановить работу системы.

Как разобрать

Чтобы разобрать датчик, необходимо знать о его конструкции и расположении. Также необходимо разбираться в основных причинах поломки и способах их устранения.

Обслуживание датчика

Сегодня на рынке парковочного оборудования доступно три типа парктроников:

  • Первый характеризуется сложным исполнением. Он представляет собой систему из блока управления и проводов, соединяющих все узлы воедино.
  • Второй тип оснащен аналогичными деталями, но в нем отсутствуют провода.
  • В третьем типе задействованы не классические датчики, а металлизированная лента. Такие модели отличаются высокой надежностью и эффективностью работы, т.к. у них практически нет «мертвых зон». Независимо от расположения препятствия, система сможет оповестить водителя об опасности задолго до приближения. Подобные приборы фиксируются на внутренней стороне бампера, что защищает их от негативных факторов и случайных поломок.

Из-за простоты конструкции сложности в разборе датчика отсутствуют. Но перед началом работы лучше проконсультироваться с товарищем, который уже демонтировал и поменял деталь.

Ремонт демонтированной детали

Изначально разбираем бампер и отсоединяем клеммы с проводами от старого радара. Если вместе с ним присутствовали провода, их нужно отсоединить от блока управления. Иногда приходится осуществлять демонтаж заднего бампера.

Ремонт своими руками

Существует несколько ситуаций, в которых необходим ремонт парктроников. Пошаговая инструкция по восстановлению детали зависит от причины и характера поломки.

  • Если после включения заднего хода система не подает сигналов, необходимо проверить, подключена ли она к источнику питания. Следующая причина может заключаться в неправильном монтаже проводки. Для устранения проблемы следует попробовать восстановить схему подключения ЭБУ и отремонтировать цепь питания. Еще понадобится проверка заземления блока.
  • Если точность отображения данных снижается или парковочный радар не вовремя определяет дистанцию до ближайшей преграды, возможно, он загрязнен. Чтобы предотвратить столкновение с инородным объектом, необходимо немедленно очистить деталь от пыли, грязи и воды.
  • При отсутствии следов загрязнений, поврежденной проводки или других признаков, но частых ложных срабатываниях датчика, необходимо проверить его настройки. Нередко производители выставляют высокую чувствительность, из-за которой прибор реагирует на малейшие объекты.
  • К распространенным типам поломок относят неспособность датчика определять помеху. В таких случаях ремонт начинается с проверки параметров и чистки радара от грязи. Порой устройство остается бездейственным по причине попадания сигнала в «мертвую зону». Для решения проблемы понадобится перестроение схемы или установка дополнительных узлов.
  • Если в автомобиле задействован парктроник с металлизированной лентой, с ним выполняются аналогичные манипуляции. При отсутствии сигнала или частых ложных срабатываниях, достаточно оценить внешнее состояние устройства и убедиться, что оно не загрязнено. В противном случае нужно будет выполнить чистку поверхности от пыли, грязи или следов жидкости.

Если ремонт прибора своими руками оказывается слишком сложным, целесообразно отказаться от самостоятельного выполнения и обратиться к специалистам за помощью. Для жителей больших городов, таких как Москва, не будет проблемой найти ближайший сервис. Но для представителей отдаленных населенных пунктов обращение в автомастерскую часто обходится дорого. Поэтому возможность самостоятельно отремонтировать парковочный радар — хороший способ сократить расходы и вернуть системе прежнюю функциональность.

Как избежать поломок

В первую очередь нужно помнить о периодическом тщательном осмотре рабочих узлов и их очистке от загрязнений. При появлении следов грязи на поверхности датчиков нужно незамедлительно удалить их. Точно так же придется сделать с влагой.

Если речь идет о ленточном парктронике, необходимо уделить внимание не только внешним частям, но и внутренним. Нередко грязь скапливается под корпусом.

Еще одним уязвимым местом является блок управления. Время от времени его нужно чистить, соблюдая осторожность, чтобы не повредить важные узлы и рабочие элементы.

Блок управления парктроника

Ключевым залогом долгой и бесперебойной работы парковочного радара является правильный монтаж и подключение соединений. Однако на одной установке все не заканчивается. Понадобится качественная настройка режимов работы, чтобы система вовремя реагировала на препятствия, а вероятность ложных срабатываний была минимальной.

Учитывая эти рекомендации, можно продлить срок службы датчика, обеспечив себе комфортную и безопасную езду на автомобиле.

Датчик парктроника — как снять, установить и заменить датчики парковки

Датчик парктроника Cobra 01



Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

  • Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
  • После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
  • Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
  • На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.



Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Как снять датчик парктроника с бампера автомобиля

Парковочный радар необходим для безопасного маневрирования при парковке. Из-за неправильно поставленных автомобилей или любых других препятствий, даже у опытного водителя могут возникнуть проблемы. В таком случае поможет парковочный радар.

Поломка парктроника — распространённая проблема. Чтобы её решить — демонтируйте поломанный датчик и установите новый. Как снять датчик парктроника с бампера подробно разберём в этой статье.

В каком случае нужно снимать датчик парктроника


Сенсор и блок управления соединяются через водозащищённый разъём, который находится под бампером. В это место забрасывается грязь, камни и вода. Со временем изоляция разрушается, а датчик выходит из строя. Нужно его снять и установить на его место новый.

Отсоединение проводов


Чтобы демонтировать датчик парктроника, первым делом нужно отсоединить провода. Только после этого его легко можно снять с посадочного места.

Если сенсор находится на внешней стороне — провода без проблем вытаскиваются через разъём. В противном случае придётся снимать бампер. Есть исключение, о котором поговорим дальше.

Местонахождение сенсора зависит от марки автомобиля. Например: во всех машинах компании Citroën они располагаются с внешней стороны.

Исключение! Если в комплекте с новым парктроником идут все необходимые провода — смело обрезайте нерабочий сенсор. Новый можно провести второй линией. Так вы сэкономите время, потому что бампер снимать не придётся.

Вариант, который предполагает замену проводов, имеет один существенный минус — это большие затраты времени, если нужно менять больше одного элемента. Время работы увеличится, потому что придётся определять «фишки» сенсора на блоке управления.

Демонтаж


Демонтаж бампера — главная сложность при снятии сенсора, который крепится защёлками. Ключевые шаги, которые нужно совершить, чтобы его достать:

  1. Удалить стопорное кольцо, которое находится снаружи.
  2. Отжать защёлки в виде пружин.
  3. Толкнуть парктроник внутрь.

Чтобы установить новый датчик парктроника — выполняйте перечисленные действия в обратном порядке.

Как уже говорилось выше, если парковочный датчик выталкивается наружу — снимать бампер ненужно. Достаточно чем-нибудь тонким (например, визиткой) поддеть корпус датчика, чтобы достать его из посадочного места. Защёлок там не будет, потому что при такой конструкции используют втулку из пластика или эластичные упоры, которые надёжно фиксируют устройство.

Мастера в СТО часто закрепляют жгут хомутами к корпусу. Если датчик неродной, и он менялся на СТО или в автосервисе — лучше не рисковать и снять бампер. В противном случае можно оборвать провода и добавить себе работы.

Замените сломанный датчик парктроника, особенно если вы неопытный водитель. Эта мелочь может стоить вам денег, а главное — нервов. Не пожалейте времени!

Оживление датчика парктроника. | Страница 3

Ну вот собсно сам виновник

вытаскиваем из кожуха

и аккуратно раскрываем датчик

второй проводок пришлось отрезать самому т.к. датчик не открылся бы, а там нужно еще пену расчищать, чтобы было к чему припаять провода…

я вот пока не знаю, был ли порван проводок, который заизолирован в синию изоляцию или это я его порвал когда вскрывал :confused::shock:
хотя я сильно не тянул и второй же не порвался…
почистил немножко от пены и решил не морочиться, отвез мастеру

Только что звонил к мастеру, он говорит запарился паять, проводки тонкие и не хотят паяться :help: пару раз рвались, но он все вроде сделал, припаял и приклеил уже две части вместе, сейчас сохнет.
Завтра результат будет известен, надеюсь все будет работать.
Если конечно там больше нечему ломаться как тут сказали… :(
кстати ошибку по парктронику надо сбрасывать, кто в курсе?
Или так должен заработать…



Датчик парковки ( парктроник).Как я его установил на Москвич 2141

Всем привет! В этом обзоре я расскажу о датчике парковке (парктроник), который при наличии прямых рук, можно установить на любой автомобиль.
Выпала мне возможность взять на обзор датчик парковки.На 2 бампера не захотел брать, так как не вижу смысла крепить датчики на передний бампер, да и лень.Взял с 4 датчиками которые установил на задний бампер.
Посылка пришла на удивление в хорошем состоянии, я имею в виду, что внешне коробка была не помята

С боку на коробке есть краткая информация и какие есть цвета датчиков, хотя на сайте продавца был белый и чёрный цвет.
Рабочее напряжение: DC 12V ± 2V
Рабочая температура: -20 ℃ ~ + 70 ℃
Рабочий ток: 200 мА ±
50 мА Диапазон детектирования: спереди: 0,3-0,8 м назад: 0,3-2,0 м.
Угол детектирования: H> 80 ° V> 70 °

Ну и начну сразу что идёт в наборе.

4 датчика парковки

Длина провода составила 2.4 метра, мне хватило с запасом.
Размеры датчика такие:

С обратной стороны датчика нарисована стрелка, показывает направления датчика при установке.Стрелка должна смотреть строго вверх!

Штекер и сам датчик по качеству сделан хорошо, тут недостатков я не вижу


Далее переходим к блоку управления.Размеры его такие



На боковой части блока управления имеем 4 входа для датчиков, питание и монитор

Так же по бокам есть проушины для крепления блока саморезами.

Сам блок очень лёгкий 51 грамм.

Так же на схеме блока есть 4 регулятора для настройки датчика, которые как то не аккуратно залиты клеем

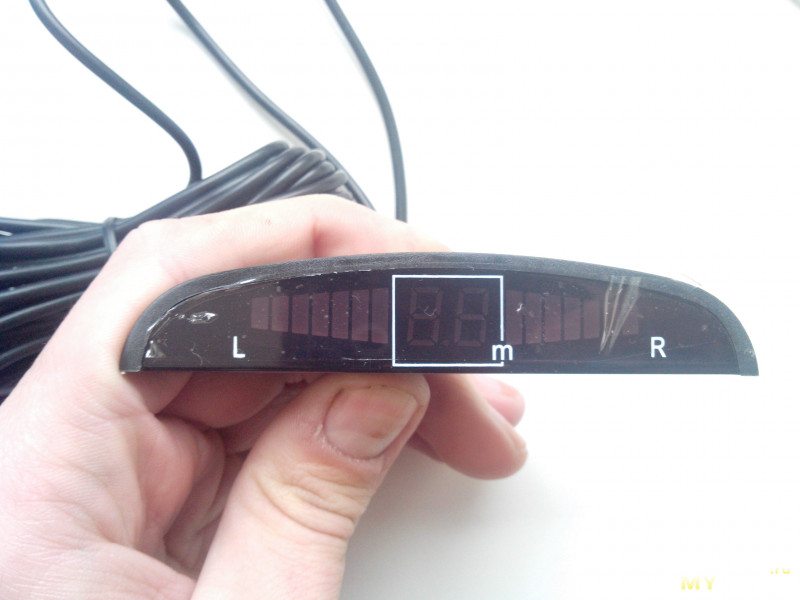

На следующей очереди у нас монитор.

Размеры его такие:

Монитор имеет цветные шкалы деления, они загораются в зависимости от приближения к препятствию и с какой они стороны.
В верхней части есть динамик который очень неприятно пищит.Бывает хорошо работает и иногда так пищит как будто скоро выйдет из строя, при чем это было сразу после установки.Думаю вскоре я его заменю

Штекер держится хорошо не вылетает.Провод у меня получился с запасом, а его там 5 м.

Ещё в наборе был двухсторонний скотч для блока управления и монитора.На их я всё и прилепил.

Огромным плюсом я считаю, что в наборе была фреза под размер датчика.Мой 4мм бампер просверлила без проблемм



Ну и последнее что было в наборе это провод питания.Качество провода просто ужасное, очень тонкий, не медный и вылетал со штекера.Провод сразу под замену


Как видите один конец провода был плохо припаян, решил его заменить

Установка парктроника
Для начала это обязательно читайте инструкцию, иначе при неправильной установке он у вас будет показывать не точно.Первое что нужно знать, так это то, что датчики должны находиться от земли минимум от 50 см до 60 см.Учитывайте на сколько у вас просядет авто при загруженном багажнике.Если к примеру датчики будут находиться 30 см от земли, то при движении задним ходом они будут срабатывать на ровную землю.В моём случае расстояние 52-53 см.
После того как отметил высоту я, прилепил строительный скотч на всю длину бампера

Далее отметил место для датчиков

Несколько раз перепроверил, после чего начинал сверлить шуроповёртом на минимальной скорости под прямым углом.После этого лишний пластик можно удалить лезвием или канцелярским ножом.

Самым волнительным и тяжёлым для меня моментом было именно разметка бампера, так как права на ошибку нет, как просверлишь так и будет работать, но всё получилось удачно.Датчики стали как родные, под нужным углом.Напомню что их нужно ставить стрелкой вверх

В итоге расстояние между ними у меня получилось 34 см

Провода датчиков я протянул в штатные отверстия по бокам авто, видимо они предназначены для слива воды или вентиляции.Блок управления я закрепил под обшивкой с помощью двухстороннего скотча который был в комплекте.Приклеил на кузов авто, предварительно обезжирив металл керосинном (что было под рукой)


Датчики нужно подсоединять к блоку по порядку A.B.C.D по этому провода я пометил

Ставлю минус за то, что не штекерах нет меток A.B.C.D как это есть в других парктрониках.Питание блока я кинул от лампочки заднего хода.
Последний шаг это подключение монитора.Провод я протянул под обшивкой потолка, так как его быстрее разбирать чем тянуть по полу.
Монитор закрепил на скотч с набора на зеркало, так как я считаю что это самое оптимальное для него место, что бы все было перед глазами.



Из недостатков данного парктроника могу сказать то, что динамик на экране не очень качественный и неприятный на звук.Силовой кабель очень плохого качества.Ну и последний минус для меня это то, что на штекерах проводов датчика нет маркировки A.B.C.D, можно при подключении перепутать.
Не ожидал что данный китайский товар будет точно показывать расстояние до препятствия, думаю своих денег он стоит.
В своём видеоролике я замерял расстояние которое показывает датчик и замерил это рулеткой.
