Разбор CD/DVD привода на запчасти

Перевел alexlevchenko92 для mozgochiny.ru

Поговорим о CD и DVD приводах, они удивительны! Вы можете найти много классных и полезных (для хобби) вещей, которые можно использовать в ваших проектах. Так много вещей, что вы сможете сделать с одним или несколькими приводами, что вы будете впечатлены.

Эта статья о том, как можно повторно использовать части из старых или «умерших» CD и DVD приводов. После демонтажа я изучил механизм работы и основные компоненты приводов, и теперь я хочу поделиться с вами теми специфическими знаниями.

Давайте приступим!

Шаг 1: Поиск будущей жертвы

Вы можете найти мертвые CD и DVD приводы в старых компьютерах, возможно один из таких «динозавров» стоит у вас дома. Но если у вас такого нет, не расстраивайтесь. Вы можете найти такой привод в ближайшей к вашему дому мастерской.

Удачи!

Шаг 2: Инструменты

Что бы открыть привод вам необходимо всего несколько отверток, я же в своем случае использовал одну крестообразную отвертку. Однако в идеале желательно иметь комплект разнообразных отверток. Вам понадобятся

кусачки, для демонтажа магнитов из лазерной системе.

Также вам понадобиться немного припоя и умения им пользоваться.

Шаг 3: Начинаем операцию

Первым заданием будет отвинчивание 4 винтов на приводе, после этого вы можете снять крышку.



Шаг 4: Удаление остальных металлических частей

Теперь надавите на бока отмеченные метками на фотографии и потяните вперед, после чего закончите удаление металлических частей привода.

Шаг 5: Удаление электрической платы

В своих проектах я не использую электрическую плату из приводов, смотрите на изображения как ее изъять.

Я рекомендую отложить не интересующие

вас части в коробки, что бы потом выбрать те части, которые стоит выбросить.



Шаг 6: Лоток с мотором

На изображения показано, как можно снять лоток мотора.

Вам необходимы определенные знания при распайке и извлечении частей с платы.

  • Зеленый светодиод
  • Электромотор постоянного напряжения
  • Простая кнопка
  • Странная кнопка

Шаг 7: Механизм лотка

Здесь есть несколько шестеренок, которые вы можете использовать с мотором.

Шаг 8: Вещь, что не имеет имени

Даа… я не знаю, есть ли у этого предмета название. Давайте назовем это «механизм движения лазера».

Для меня, это настоящие сокровище внутри этих приводов, потому что я видел людей которые использовали их, для того чтобы сделать самодельный лазерный резак, гравер, 3D принтер и графопостроитель. (Прим. от sTs) Прежде на мозгочинах уже была статья на эту тему.

Шаг 9: Бесщеточный двигатель

Моторы, что используются для вращения CD или DVD являются бесщёточными, то есть вы не сможете запустить мотор, просто подсоединив два провода к батарее питания, поэтому вам необходим электрический контроллер скорости и возможно несколько модификаций.

Шаг 10: Шаговый двигатель

Шаговый двигатель используется для перемещения лазера. Такие двигатели являются позиционными, сигнал, что посылается на двигатель, четко определяет расстояние пройденное валом.

Шаговые двигатели в приводах биполярные и потому используются вместе с Н образными мостами. Я использую чип L239D, двойной мост Н для управление ими.

(Прим. от sTs)  Так же, разобрав движек можно сделать необычные украшения с катушек. Например кулон и серьги своими руками.

Шаг 11: Лазер

У DVD/CD приводов есть два лазера, в то время как у CD приводов всего один. Лазер, что используется для записи, может быть достаточно сильным, что бы поджигать спички и другие вещи.

Не направляйте лазер в глаза! Не направляйте лазер налюдей и животных, это может привести к серьезным
повреждениям глаз или привести к ожогу кожи, это не весело!

Линзу можно использовать как объектив к самодельному микроскопу.

Шаг 12: Все сделано!

(Прим. от sTs)   Так же в системе фокусировки линзы есть 2 неодимовых магнитика. Саму крышку можно использовать как ящичек, особенно спаяв пару стенок.

Теперь мы можем остановится. Я надеюсь вам понравилась эта статья. Экспериментируйте, творите новое и делитесь советами.

Всем спасибо за внимание.

 (A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko
Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое — ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru

Ремонт dvd привода своими руками


Как самостоятельно отремонтировать CD-DVD привод?

Это небольшой рассказ с картинками о том, как можно оживить CD-DVD, и наверное Blu-Ray привод, не прибегая к дорогостоящей помощи специалистов. Есть несколько часто встречающихся причин, которые могут привести к полной или частичной неработоспособности привода. Устранение этих причин является не ремонтом, а скорее техническим обслуживанием CD-DVD-ROM-а и вполне может быть выполнено пользователем, имеющим некоторые навыки по работе с электронной техникой. Подробнее на oldoctober.com


Самые интересные ролики на Youtube


Наиболее частые причины вызывающие отказ привода.

  1. Износ приводного ремня (пассика).
  2. Увеличение трения в механизме загрузки.
  3. Загрязнение линзы лазера.
  4. Снижение КПД лазера.

Для устранения любой из этих причин требуется частичная разборка привода. Конструкция приводов может различаться, поэтому сопроводительные картинки не стоит воспринимать абсолютно.


Инструменты и материалы.

Для профилактических работ нам понадобятся следующие инструменты, материалы и комплектующие. oldoctober.com


  1. Скрепка канцелярская.
  2. Отвёртка крестообразная.
  3. Кисть средних размеров.
  4. Бязь (хлопчатобумажная ткань).
  5. Смазка силиконовая СИ-130.
  6. Пассик.
  7. Чистящая салфетка.
  8. Тонкая отвёртка.
  9. Пинцет.

Начинаем. Отсоединяем кабели от привода и откручиваем крепёжные винты. Вынимаем привод из корпуса системного блока.


Разборка.

Разборка любого CD-DVD привода начинается с выдвижения лотка. Чтобы выдвинуть лоток, нужно сначала изготовить простое приспособление из канцелярской скрепки.


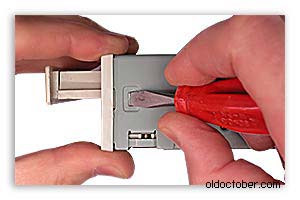

Осторожно, просунув конец канцелярской скрепки в технологическое отверстие на передней панели привода, нащупываем деталь механизма, которая отвечает за блокировку лотка. Деталь эта находится строго напротив отверстия. Нажимаем на неё и лоток слегка выдвигается. Теперь его можно вытянуть пальцами.


Отжимаем защёлки, крепящие лицевую панель привода. Сначала отжимаем одну из боковых защёлок.


Затем, отжимаем защёлку, находящуюся в нижней части привода, и другую боковую защёлку.


Выдвигаем переднюю панель, откручиваем четыре винта с крестообразными шляпками и снимем панели металлического кожуха.


Отжимаем защёлки и отделяем лоток от основного механизма.


Тщательно очищаем механизм от пыли и грязи при помощи кисточки. Если старая смазка сильно загрязнена, то удаляем её при помощи бязи и наносим новую смазку.

Заменяем изношенный пассик новым. После чего протираем пассик и внутренние поверхности шкивов чистящей салфеткой или бязью смоченной в спирте.


Протираем линзу лазера чистящей салфеткой. Пыль, осевшую на верхней поверхности линзы, можно не увидеть невооружённым глазом, но она там почти всегда присутствует.

Если привод очень старый или известно, что на нём было записано слишком много дисков и при этом существует проблема чтения или записи, то можно попытаться увеличить ток лазера. Эта довольно тонкая операция требует терпения и может занять довольно много времени. Не затевайте эту процедуру, если Ваш привод просто не читает несколько старых дисков или дисков записанных на чужих приводах. Это может быть вызвано массой различных причин и величина тока лазера тут на 38-ом месте.


Регулировать ток лазера лучше всего, когда привод находится в полуразобранном состоянии.


Чтобы запустить привод без кожуха и передней панели придётся удалить переднюю стенку лотка для дисков.

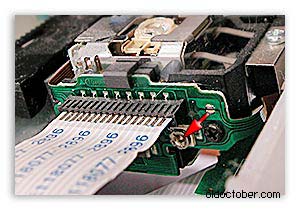

Где-то на каретке с установленным лазером имеется малогабаритный потенциометр, положение движка которого и определяет ток лазера. Местоположение этого потенциометра зависит от конструкции привода.

Прежде чем крутить этот винт, обязательно зарисовываем положение шлица, чтобы иметь точку отсчёта, да и вообще, чтобы можно было в случае чего, вернуть его в первоначальное положение.

Повернув винт на 10-15 градусов сначала в одну, а затем в другую сторону, каждый раз проверяем качество чтения в какой-нибудь программе, например, Nero DiscSpeed.

Только проверять желательно сразу на нескольких типах носителей, например, CD-R и CD-RW или DVD+R, DVD+RW, DVD-R, DVD-RW и т.д. Наверное, не обязательно проверять все типы поддерживаемых носителей, но проверьте хотя бы те, которыми Вы всё время пользуетесь.

Многоцелевые универсальные приводы, это довольно компромиссные изделия и поэтому часто, какие-то типы дисков они читают лучше, а какие-то хуже. Например, увеличив ток лазера, Вы можете получить идеальное чтение CD-R и сделать половину ваших CD-RW нечитаемыми.


Сборка не представляет никаких трудностей, кроме одного момента. При вставке лотка в механизм загрузки, требуется совместить фиксатор ползуна механизма загрузки с направляющим пазом, расположенным в нижней части лотка.


Ползун обычно подпружинен, поэтому нужно, прежде чем вдевать лоток в направляющие, зафиксировать ползун в правильном положении, используя пинцет или другой подходящий инструмент. На фото положение ползуна фиксируется при помощи шила.

Как выбрать правильный пассик для ремонта CD-DVD привода.


Если у Вас в распоряжении, совершенно случайно, оказался небольшой набор пассиков разного диаметра, то нужно просто подобрать подходящий экземпляр. Если такого набора нет, то придётся пассик купить.

И хотя эра видео и аудио магнитофонов прошла, на всевозможных радиорынках всё ещё можно прибрести резиновые пассики в ассортименте.

При покупке пассика нужно обращать внимание сразу на несколько его параметров, таких как: сечение, диаметр, упругость и качество вулканизации резины, из которой он сделан.

Сечение пассика можно определить и на глаз, так как вероятность того, что Вам удастся найти пассик строго соответствующего сечения невелика.

Диаметр пассика можно определить, приложив старый пассик к новому и убедиться, что диаметр нового, чуть меньше, чем старого.


Упругость можно измерить при помощи импровизированного стенда, вроде того, что на рисунке.


Я обычно проверяю свойства пассика наощупь без всяких динамометров.

Качество вулканизации резины можно определить по цвету и тактильным ощущениям. Цвет «неправильной» резины глубокий чёрный, а поверхность гладкая с высокой отражающей способностью. В то время как «правильная» резина имеет слегка сероватый оттенок и более матовую поверхность.

Также качество вулканизации резины можно определить по времени восстановления исходного размера. Для теста нужно сильно растянуть пассик пальцами и очень быстро сбросить его плашмя на ровную поверхность. Чем быстрее пассик примет первоначальный размер, тем выше его качество. Если вы можете заметить на глаз, как меняются диаметр пассика, то есть, он как бы съёживается, то такой пассик прослужит недолго и лучше его вообще не использовать. Однако не факт, что Вы найдёте на базаре пассик высокого качества, да ещё и точно такой же, как требуется. Поэтому, за неимением лучшего, можно купить то, что есть, но с поправкой на диаметр, сечение и упругость.

И так, все эти четыре параметра влияют на свойства пассика. Выбирая пассик, нужно все их учитывать. Если сечение пассика чуть меньше, то нужно выбирать пассик чуть короче и наоборот. Если качество вулканизации низко, то нужно выбирать либо чуть большее сечение, либо чуть меньший диаметр.

Если пассик будет натянут слишком сильно, то это может привести к заклиниванию или преждевременному износу механизма загрузки диска. Если же пассик будет натянут слишком слабо, то это может вызвать его проскальзывание относительно шкива двигателя.

Если на базаре есть несколько близких по свойствам пассиков, то лучше сразу купить несколько разных, чтобы дома подобрать наиболее подходящий. Цена пассика для CD-DVD привода может колебаться от 0,3$ до 0,7$.


Близкие темы.

Снижение шума системного блока компьютера.

Как разобрать и смазать вентилятор если он тарахтит.

Установка Skype на PC-586.
