Напряжение акб нормальное: Каким в норме должно быть напряжение аккумулятора автомобиля |Интернет-магазин аккумуляторов Колеса Даром — Stoppanic

Содержание

Нормальное напряжение аккумулятора автомобиля — обзорная статья

Одним из основных компонентов автомобилей является аккумулятор. С его помощью можно запустить двигатель и пользоваться различными благами в салоне, включая освещение, проигрывание музыки, просмотр телевизора и многое другое.

По этой причине каждый водитель должен знать, каким является идеальное напряжение аккумулятора, как его правильно эксплуатировать и при каких условиях выполнять зарядку. Ниже будет рассказано, какое нормальное напряжение аккумулятора автомобиля в зависимости от условий эксплуатации и времени года.

Во многих автомобилях нет возможности просмотреть текущее напряжение, поэтому стоит обзавестись мультиметром. Желательно раз в месяц контролировать напряжение, а зимой хотя бы раз в неделю, особенно если автомобиль стоит на улице.

Причины потери напряжения в аккумуляторе.

Прежде чем рассматривать методы анализа и зарядки батареи следует проанализировать основные причины, почему происходит разрядка батареи:

АКБ полностью израсходовала собственный ресурс;

генератор вышел из строя;
присутствует утечка тока;
увеличенная нагрузка на электрическую цепь.

Многие из данных причин можно исправить, после чего батарея восстанавливает нормальное напряжение, даже при условии, если сам агрегат эксплуатируется немало лет. Не менее важно оценить аккумулятор, прежде чем использовать дополнительную подзарядку или капитальную замену с покупкой нового элемента:

Всего лишь измерение тока не является правильным фактором оценки качества работы АКБ. Учитывается одновременно несколько показателей, включая анализ агрегата под нагрузкой, формируя полную картину работы компонента.

Нормы и показатели аккумулятора в нормальном состоянии.

Идеальное нормальное напряжение аккумулятора автомобиля составляет порядка 12,6-12,7 вольт. Это при условии, когда агрегат полностью заряжен и готов к работе. Но, от определенных характеристик, свойства и факторов показатели могут быть другими, вплоть до 13-13,2 вольт. Многие компании по производству АКБ утверждают, что значения в их продукции немного отличаются и этот фактор также следует учесть.

Не стоит выполнять замеры, когда аккумулятор только что сняли с зарядки. Это неправильно. Только спустя час можно выполнить замер, когда напряжение упадет с 13 вольт до нормального значения.

При показателях ниже 12 вольт можно говорить о том, что аккумулятор разряжен практически наполовину. Потребуется срочное восстановление нормальных показателей. Эксплуатация при таких условиях приводит к сульфатации пластин свинца, после чего агрегат можно только выбросить.

Когда двигатель не требовательный к ресурсам данного напряжения хватает для запуска. Если батарея в нормальном состоянии, а генератор не требует ремонта, естественных процессов вполне достаточно, чтобы восстановить нормальную работу АКБ.

Падение до 11,6 вольт сигнализирует о полной разрядке агрегата. Его использование в такой ситуации не представляется возможным. Тут нужна профессиональная подзарядка, позволяющая восстановить заводские нормы и параметры.

Можно сделать небольшой вывод, что нормальное напряжение аккумулятора автомобиля всегда удерживается в диапазоне от 12,6 до 12,7 вольт. Крайне редко в зависимости от модели АКБ показатель может быть 13,2 вольт.

Идеальные показатели исключительно на бумаге, потому что в реальной жизни их тяжело встретить. Среднее напряжение АКБ в обычном автомобиле 12,2-12,49 вольт, а это первый сигнал к появлению недостаточной зарядки. По этому поводу не стоит переживать. Окончательная смерть для батареи начинается при 11,9 вольт и ниже.

Видео (проверка аккумулятора мультиметром).

Анализ напряжения под нагрузкой.

Рассматривать состояние аккумуляторной батареи нужно с нескольких сторон, чтобы максимально точно определить её состояние. По этой причине напряжение включает в себя несколько факторов:

номинальные показатели;
фактические свойства;
напряжение под нагрузкой.

Основным для анализа и изучения считается номинальный показатель, используемый активно для изучения принципов работы АКБ в литературе. По всем расчетам нормальное напряжение аккумулятора автомобиля должно быть 12 вольт, но по факту это не правильно.

После подачи нагрузки показатели изменяются. Это важный параметр анализа состояния агрегата, потому что номинальные показатели выдерживать можно, а вот нагрузка является единственным верным способом провести анализ качества.

Для работы используется «нагрузочная вилка» – это аппарат, который формирует нагрузку в показателях емкости. Она в два раза превышает фактическую емкость на АКБ.

При наличии агрегата с показателем в 60 Ам/ч, показатель нагрузки должен быть 120 Ампер. На протяжении нескольких секунд формируется нагрузка, при этом напряжение должно быть уровня 9 Вольт. Когда показатель находиться в районе 5-6 вольт, тогда батарея не пригодная к дальнейшей эксплуатации. Спустя несколько секунд после снятия нагрузки возвращается показатель номинального напряжения.

Когда были проблемы с напряжением нужно выполнить подзарядку и повторить эксперимент. Когда напряжение удерживается на 9 вольт, тогда АКБ ещё пригодная к использованию и нужна была элементарная подзарядка.

Видео (проверка напряжения аккумулятора под нагрузкой).

Электролит – основной параметр анализа.

С помощью электролита можно определить уровень напряжения. Если происходит разрядка, уровень кислоты уменьшается. Её общий показатель в рабочей жидкости составляет около 35% (подробнее тут). Восстановление зарядки позволяет компенсировать расход кислоты посредством её восстановления, но в это время расходуется вода, которую нужно долить. Как итог, плотность увеличивается, и восстанавливаются заводские параметры.

При обычном положении в 12,7 вольт плотность будет на уровне 1,27 г/см3. Все компоненты между собой взаимные, поэтому уменьшение одного приведет к такому же уменьшению другого.

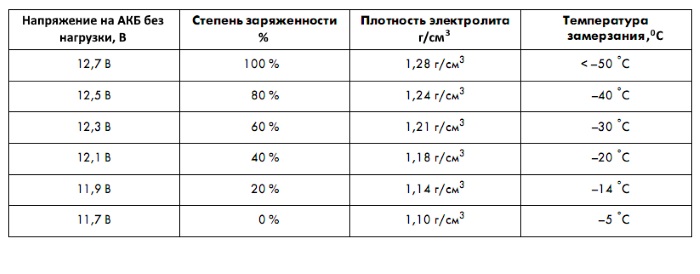

Таблица плотности электролита в аккумуляторе.

Зимний период – злой враг для любого аккумулятора.

Во время холодов многие отмечают, что показатели батареи существенно уменьшаются и профилактические меры заключаются в том, чтобы забрать агрегат домой и поставить в теплое место. Суть в том, что холод воздействует на плотность электролита, а снижение данного показателя формирует снижение напряжения.

Когда заряда достаточно, мороз влияет на АКБ посредством увеличения плотности. По этой причине, если агрегат нормально заряжен, никаких негативных воздействий не будет. Разряженная батарея подвергается снижению электролита, поэтому двигатель запустить сложнее.

Зимой низкие температуры замедляют некоторые процессы, поэтому нужно постоянно контролировать показатели и по возможности корректировать их с использованием доступных методов.

Напряжение на аккумуляторе автомобиля: таблица заряда, как замерить

Аккумулятор (аккумуляторная батарея или АКБ) является один из ключевых узлов автомобиля. Основная роль автомобильного аккумулятора – подача тока на стартер в момент пуска двигателя. Кроме того, при неработающем двигателе АКБ обеспечивает функционирование различных устройств (подсветка, звуковая система, сигнал и другие потребители тока). На стоянке батарея обеспечивает работу охранной системы. Да и во время поездки, когда генератор не справляется с нагрузкой, аккумулятор приходит ему на помощь. Нормальное функционирование бортовой сети автомобиля возможно лишь с аккумулятором, у которого заряд в норме. Поэтому сегодня мы обсудим, какая же норма заряда для АКБ.

Норма заряда АКБ

Одним из основных параметров состояния автомобильной аккумуляторной батареи является напряжение. С помощью напряжения проверяется определённая норма заряда аккумулятора. Поэтому, владельцу автомобиля необходимо знать какое нормальное значение напряжения АКБ.

Если аккумулятор быстро разряжается, то следует проверить ток утечки на автомобиле. Ток утечки аккумулятора автомобиля: норма и способ измерения описаны в статье по ссылке.

Норма напряжения аккумуляторной батареи из шести банок в заряженном состоянии составляет 12,6─12,9 вольта. То есть, напряжение одного полностью заряженного элемента равно 2,1─2,15 вольта. Меньшее значение показывает, что аккумулятор разряжен.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной. Но на практике такое можно осуществить, только если полностью зарядить аккумулятор, а затем подавать на выводы ток, равный саморазряду.

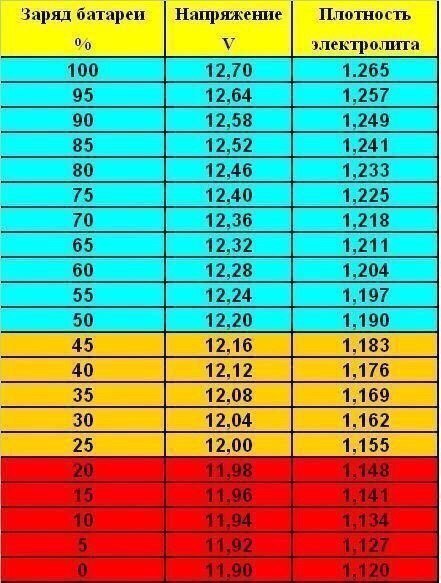

Так, что АКБ редко находится в полностью заряженном состоянии. Ниже можно посмотреть зависимость напряжения и степени зарядки батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр.

Цельсия

1,11	11,7	8,4		-7
1,12	11,76	8,54	6	-8
1,13	11,82	8,68	12,56	-9
1,14	11,88	8,84	19	-11
1,15	11,94	9	25	-13
1,16	12	9,14	31	-14
1,17	12,06	9,3	37,5	-16
1,18	12,12	9,46	44	-18
1,19	12,18	9,6	50	-24
1,2	12,24	9,74	56	-27
1,21	12,3	9,9	62,5	-32
1,22	12,36	10,06	69	-37
1,23	12,42	10,2	75	-42
1,24	12,48	10,34	81	-46
1,25	12,54	10,5	87,5	-50
1,26	12,6	10,66	94	-55
1,27	12,66	10,8	100	-60

Что касается нормы заряда, то в большинстве случаев не рекомендуется эксплуатировать аккумулятор с напряжением менее 12 вольт. В этом случае его нужно ставить на зарядку. Эксплуатация АКБ в таком состоянии отрицательно сказывается на состоянии батареи. Это способствует увеличению сульфатации пластин и как следствие, приводит к уменьшению ёмкости аккумулятора.

Критической нормой напряжения можно назвать 10,8 вольта. Ниже этого значения напряжение опускаться не должно.

Это называется глубокий разряд АКБ, который очень вреден для батареи и сильно сокращает срок её службы. Особенно вреден глубокий разряд для кальциевых необслуживаемых аккумуляторов.

Для них 2─3 таких глубоких разряда приводят к выходу из строя. После такого падения напряжения они необратимо теряют часть своей ёмкости.

Как вы видели в таблице выше, со степенью зарядки неразрывно связана плотность электролита. Это действительно так.

Норму заряда аккумулятора можно проконтролировать не только по напряжению на его выводах, но и по величине плотности электролита. У полностью заряженной аккумуляторной батареи значение плотности должно быть 1,27─1,29 гр. /см3.

Измеряется плотность электролита специальным прибором – ареометром. Подробнее об электролите в аккумуляторе читайте по указанной ссылке.

Ареометр

Стоит отметить ещё один важный момент, связанный с нормой напряжения АКБ. Если быть точным в определениях, то величина, измеряемая на выводах аккумулятора в разомкнутой цепи (не подключён к автомобилю), называется ЭДС.

ЭДС, как и напряжение, измеряется в вольтах и представляет собой работу, затрачиваемую на перемещение плюсового заряда между выводами батареи. Без электродвижущей силы на выводах аккумуляторной батареи не будет напряжения. Напряжение и ЭДС присутствуют на выводах источника питания, даже без протекания тока в цепи.

Что это значит на практике? Допустим, вы зарядили аккумулятор и ЭДС на его выводах 12,6 вольта. После установки на автомобиль и замера напряжения величина будет 12,4─12,5 вольта.

Это норма и не стоит беспокоиться по этому поводу. Теперь поговорим об инструментарии для измерения напряжения АКБ. Советуем также прочитать статью о том, почему генератор не заряжает аккумулятор.

Вернуться к содержанию

Как проверить заряд автомобильного аккумулятора?

Для проверки напряжения аккумулятора используется вольтметр или мультиметр в режиме измерения напряжения.

Мультиметр

Для того чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения. Затем щупами приложить к выводам батареи и прибор покажет значение напряжения. Полярность в этом случае соблюдать необязательно, поскольку вам нужна только величина.

Если вы приложите красный щуп на минус, а чёрный на плюс, то прибор просто покажет отрицательное значение. Кстати, можете подробнее прочитать о том, что это такое прямая полярность аккумулятора. Но фото ниже показан результат измерения напряжения подсевшего аккумулятора.

Измерения напряжения мультиметром

Также норму заряда аккумулятора можно проконтролировать с помощью такого прибора, как нагрузочная вилка. В составе этого прибора имеется вольтметр, с помощью которого и проводится измерение. Помимо нормы заряда АКБ, нагрузочная вилка даёт возможность оценить реальное состояние аккумуляторной батареи. Для этого делается измерение напряжения с сопротивлением в режиме замкнутой цепи. Фактически, вилка имитирует нагрузку на аккумулятор при пуске автомобильного мотора.

Нагрузочная вилка

Перед тем как проводить тест, батарею нужно полностью зарядить. Чтобы провести тест нагрузочной вилкой, подключите клеммы к выводам аккумулятора и подайте нагрузку на пять секунд. На пятой секунде засеките значение напряжения на вольтметре.

Если оно упало ниже 9 вольт, то пора подумать о замене АКБ. Норма на работоспособном аккумуляторе – это падение напряжение до 10─10,5 вольта. После падения величина напряжения должна немного увеличиться.

На видео ниже можно посмотреть процесс тестирования наглядно.

В принципе есть ещё один способ оценки нормы заряда аккумулятора. Можно измерить среднюю плотность электролита по банкам, а затем по таблице выше посмотреть степень заряженности. Но обычно так никто не делает. Гораздо удобнее воспользоваться вольтметром. Плотность электролита обычно измеряют после зарядки АКБ для оценки эффективности этого процесса.

Советуем также прочитать материал на тему, сколько заряжать автомобильный аккумулятор.
Вернуться к содержанию

Что делать, если заряд аккумулятора не соответствует норме?

Ответ на этот вопрос простой. Если заряд АКБ не в норме, батарею нужно зарядить. Процесс зарядки в подробностях был описан в статье «Как правильно заряжать аккумулятор автомобиля зарядным устройством». Здесь хотелось бы отметить некоторые нюансы.

Зарядное устройство

Можно выделить три основные разновидности зарядки:

ускоренная. Этот режим ещё часто называют Boost и его можно встретить на многих современных зарядных устройствах (ЗУ). В таком режиме норма заряда АКБ не набирается, но его вполне хватает, чтобы завести двигатель. Этот вид зарядки используется, когда вам нужно срочно ехать, а батарея села. Такой режим не рекомендуется использовать постоянно. Здесь заряд ускоряется за счёт увеличения силы тока, что срок эксплуатации аккумулятора;
с постоянным напряжением. Этот вид зарядки подразумевает поддержание постоянного напряжения на выводах. Такой режим используется в режиме автоматического заряда на большинстве ЗУ. Его рекомендуется использовать, когда аккумулятор разряжен не сильно (не ниже 12 вольт). Подробнее о напряжении аккумулятора автомобиля в статье по ссылке. Преимущества этого режима в том, что вам не нужно его контролировать. Зарядное устройство само определить, когда заряд будет в норме и остановит процесс;
с постоянным током. Этот вариант зарядки подразумевает подачу постоянного тока на аккумулятор. Процесс ведётся в несколько стадий, на которых ток постепенно снижается. Такой режим рекомендуется при зарядке глубоко разряженной аккумуляторной батареи. Он позволяет наиболее полно и равномерно зарядить аккумулятор. Минус в том, что вам придётся постоянно контролировать процесс, измерять напряжение и прекратить процесс, когда заряд батареи будет в норме.

Процесс зарядки аккумулятора

В заключение хотелось бы напомнить о правилах безопасности при зарядке аккумулятора. Процесс должен вестись в проветриваемом помещении. Лучше не проводить зарядку в жилых помещениях. Рядом с заряжаемым аккумулятором не должно быть открытого огня и искр. В процессе заряда выделяется водород, который в сочетании с кислород образует взрывоопасную смесь!

Советуем также прочитать материал о том, сколько весит автомобильный аккумулятор. Надеемся, что материал помог составить представление о норме заряда автомобильного аккумулятора. Если в вас есть замечания или дополнения, оставляйте их в х. Голосуйте в опросе и оценивайте материал!

Вернуться к содержанию

Источник: https://akbinfo.ru/zaryadka/zarjad-akkumuljatora-avtomobilja-norma.html

Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть

Вопросы, рассмотренные в материале:

Какое напряжение на аккумуляторе автомобиля считается нормальным
Как проверить напряжение аккумулятора под нагрузкой
Каким должно быть напряжение аккумулятора зимой
Как осуществлять контроль напряжения аккумулятора автомобиля

По аналогии с распространенным высказыванием о том, что «мотор является сердцем авто» аккумуляторную батарею можно назвать спинным мозгом машины. Состояние АКБ отражается на работоспособности электрооборудования и качестве запуска мотора. Наиболее важным параметром аккумулятора считается напряжение.

Именно этот показатель измеряют при диагностике авто. Для автовладельца важно знать, что такое нормальное напряжение аккумулятора автомобиля, какой должна быть величина этого параметра и допускается ли изменение напряжения АКБ в разное время года. Ответы на эти и другие вопросы вы найдете в нашей статье.

Какое напряжение на аккумуляторе автомобиля считается нормальным

Стоит отметить, что на приборном щитке современных моделей авто уже нет индикаторов, показывающих величину напряжения АКБ. Для того чтобы самостоятельно определить работоспособность аккумулятора, стоит приобрести мультиметр.

С помощью данного устройства нужно минимум один-два раза в месяц проверять показатель вольтажа АКБ.

Это позволит предупредить ситуацию, когда аккумулятор не сможет выдать нормальный пусковой ток, необходимый, чтобы завести силовой агрегат.

При каком минимальном показателе напряжения АКБ будет не в состоянии осуществить запуск мотора? Точное значение этого параметра указать сложно. В обычном состоянии напряжение аккумуляторной батареи находится на уровне 12,5-12,7 В. Эти цифры могут меняться в зависимости от эксплуатационных условий, что считается нормальной ситуацией.

Более того, некоторые бренды, которые выпускают АКБ для авто, указывают, что для их аккумуляторов нормой является напряжение от 13 В до 13,2 В. Эксперты считают, что такие показатели допустимы. При этом измерение стоит проводить не сразу после полной зарядки АКБ.

Если подождать около 60 минут, то его значение опустится, к примеру, с 13 В до 12,7 В.

В тоже время показатель вольтажа может меняться и в сторону уменьшения. Но если он опускается ниже 12 В, то можно утверждать, что аккумулятор автомобиля разрядился примерно на 50%.

В этом случае батарею следует зарядить до нормального напряжения.

Эксплуатация автомобиля с АКБ, которая имеет низкий уровень зарядки, сопровождается сульфатацией свинцовых пластин, что приводит к снижению срока эксплуатации батареи.

Стоит отметить, что в нормальных условиях завести силовой агрегат легкового авто можно и при низком напряжении АКБ. Если у аккумулятора нет неисправностей, а генератор во время работы мотора обеспечивает необходимый заряд, то и при низкой зарядке батарея может эксплуатироваться.

Если же нормальное напряжение аккумулятора автомобиля в покое (при отключенных потребителях и заглушенном двигателе) снижается до показателей менее 11,6 В, можно говорить о практически полной разрядке батареи. В этом случае недопустима эксплуатация АКБ без проверки ее исправности и подзарядки.

Подытоживая приведенную выше информацию, отметим, что нормальное напряжение аккумулятора автомобиля — от 12,6 В до 12,7 В, но в редких случаях оно может достигать и 13,2 В.

При этом достаточно часто при измерении этого параметра у АКБ легковых авто фиксируются показания на уровне 12,2-12,49 В (неполная зарядка).

Такие показатели нельзя назвать очень плохими, так как заметное снижение качества работы автомобильного аккумулятора наблюдается лишь при падении его напряжения ниже уровня 11,9 В.

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Специалисты различают 3 вида напряжения АКБ автомобиля:

Номинальное напряжение — это характеристики, которые приводятся в специальной технической литературе и в документации автопроизводителей. Всем, кто интересуется автотранспортными средствами, известно, что АКБ легковых автомобилей имеют напряжение 12 В. Но такие характеристики являются абстрактными.
Нормальное или фактическое напряжение аккумуляторной батареи составляет 12,2 В — 12,7 В. Эти параметры аккумулятор автомобиля выдает без нагрузки.
Напряжение под нагрузкой считается наиболее важной характеристикой для оценки состояния АКБ.

Для диагностики аккумулятор необходимо демонтировать с автомобиля, подать на него напряжение с помощью специального устройства, которое называется «нагрузочной вилкой». При этом подаваемая нагрузка на АКБ должна в 2 раза превышать ее емкость. Например, для аккумулятора емкостью 50 Ам/ч следует подать нагрузку в 100 Ампер.

Длительность подачи тока нагрузки составляет от 3 до 5 секунд. В это время необходимо фиксировать показания вольтметра. Для нормальной рабочей АКБ напряжение не должно опускаться менее 9 В. Если же этот показатель снижен до 5-6 В, то это говорит о необходимости зарядки аккумулятора.

Если после зарядки напряжение АКБ опускается ниже 5 В, то это может свидетельствовать о ее неисправности.

Нужно отметить еще один важный момент. Через 5 секунд после подачи нагрузки напряжение аккумулятора автомобиля должно возвращаться к нормальным цифрам(12,2 В – 12,7 В). Эти показатели зависят от плотности электролита в АКБ.

При разрядке батареи происходит расход кислоты, составляющей около 35 % от всего объема электролита. При расходе кислоты снижается плотность электролита.

Восстановление процентного содержания кислоты происходит во время зарядки аккумулятора автомобиля.

Нормальное напряжение аккумулятора автомобиля зимой

С понижением температуры воздуха меняется плотность электролита в аккумуляторе автомобиля. При этом характеристики АКБ зависят от степени ее заряженности.

Если аккумулятор заряжен, то с похолоданием плотность электролита будет повышаться, и напряжение батареи увеличится.

Когда заряд будет недостаточно высоким, то при минусовой температуре уровень плотности уменьшается, и завести мотор сложнее.

Среди владельцев авто существует представление, что нормальное напряжение аккумулятора автомобиля без нагрузки в зимнее время будет снижаться. В реальности при низких температурах напряжение АКБ не уменьшается, но происходит замедление химических реакций.

Какие параметры батареи в морозную погоду считаются нормальными? Если температура воздуха находится в пределах 10°C — 15°C со знаком «-», то при полностью заряженном аккумуляторе его нормальный вольтаж составляет 12 В. Но так как протекание электрохимических процессов замедляется, то во время морозов в АКБ происходят следующие изменения:

При -30°C рабочая емкость аккумулятора автомобиля составляет около 50% от показателей, указанных в паспорте устройства.
При плотности 1,28 г/см3 напряжение при -30°C составляет 12,4 В, а при +25°C – 12,7 В.
Когда наружная температура становится менее -25°C, аккумуляторная батарея перестает брать заряд от генератора.

Для повышения плотности электролита аккумуляторов в автомобилях, которые эксплуатируются в северных регионах, часто добавляют серную кислоту.

При показателях плотности от 1,30 до 1,32 г/см3 нормальное напряжение АКБ без нагрузки в морозную погоду (от -10°C до -15°C) должно составлять 12,9В.

При увеличении концентрации H₂SO₄, нужно следить, чтобы плотность электролита не превышала 1,35 г/см3, так как это приведет к разъеданию пластин.

«Сколько заряжать аккумулятор автомобиля» Подробнее

Причины низкого напряжения в аккумуляторе автомобиля

Причин резкого падения напряжения в полностью заряженном аккумуляторе автомобиля может быть несколько:

Аккумуляторная батарея выработала свой ресурс и ее нужно заменить.
Из-за неисправного генератора АКБ не получает нужной зарядки.
Случается, что и новый аккумулятор резко теряет напряжение даже при полностью исправном генераторе. Это происходит из-за утечки тока бортовой электроцепи автомобиля. Причиной такой ситуации может быть любое электрооборудование машины.

Все существующие причины падения напряжения автомобильного аккумулятора могут быть устранены без особых сложностей, за исключением случая, когда АКБ выработала свой ресурс. В этом случае необходимо купить и установить новую батарею.

Неправильная эксплуатация автомобиля также может привести к снижению нормального напряжения аккумулятора автомобиля. Если машина постоянно используется для поездок на короткие расстояния, то генератор не успевает полностью восстановить АКБ после запуска двигателя.

Кроме того, снижение напряжения батареи может произойти из-за не выключенного освещения в салоне, света фар, работающего во время стоянки магнитофона и т. д.

Даже один электроприбор, включенный во время стоянки автомобиля, всего за несколько часов может полностью «посадить» аккумулятор.

Не менее опасной является и перезарядка АКБ (напряжение батареи превышает 13 В). Чаще всего это происходит из-за неправильной работы генератора.

В некоторых случаях автовладельцы умышленно перезаряжают аккумулятор, чтобы повысить его плотность. Когда напряжение батареи превышает нормальные значения, то начинает выкипать электролит и сокращается ресурс АКБ.

Рассмотрим основные причины, которые приводят к перезарядке АКБ автомобиля:

Неправильно работает реле, которое отключает генератор после того, как аккумулятор заряжается до нормального напряжения. Неисправность такого устройства приводит к тому, что ток зарядки продолжает поступать после того, как АКБ полностью зарядился. Данная поломка устраняется легко, да и реле стоит не очень дорого.
Поломка генератора. В этом случае ремонт будет более дорогостоящим.
Неправильно подобрано оборудование для зарядки автомобильного аккумулятора.

После того как причина повышенного напряжения АКБ устранена, необходимо выполнить повторные замеры этого параметра на клеммах батареи, чтобы убедиться в нормальной работе оборудования.

«Нужно ли делать сход-развал после замены сайлентблоков» Подробнее

Как осуществлять контроль напряжения аккумулятора автомобиля

Чтобы измерить напряжение АКБ, понадобится мультиметр либо стандартный вольметр. Рассмотрим процесс измерения с помощью первого вида оборудования. С аккумулятора нужно снять клеммы (замер производится при разомкнутой цепи). Мультиметр следует установить в режим измерения напряжения, а его щупы приложить к выводам АКБ автомобиля (красный к «+», а черный к «-»).

В автосервисах для измерения напряжения аккумулятора автомобиля часто используется такое устройство как нагрузочная вилка. Этот прибор имеет встроенный вольметр. Особенность нагрузочной вилки состоит в том, что с ее помощью можно провести тестирование аккумуляторной батареи в замкнутой цепи. Такой прибор позволяет оценить состояние АКБ, так как он позволяет имитировать запуск мотора авто.

Чтобы измерить напряжение аккумулятора с помощью нагрузочной вилки, необходимо присоединить ее клеммы к выводам батареи и на пять секунд включить нагрузку. Показания встроенного вольтметра нужно зафиксировать на последней секунде. Если измеренное напряжение меньше 9 В, значит АКБ исчерпала свой ресурс и подлежит замене.

Полностью заряженный аккумулятор при разомкнутой цепи выдаст напряжение от 12,6 В до 12,9 В. Если на такую батарею подать нагрузку, то показатель напряжения снизится до 10 – 10,5 В, а потом он будет понемногу расти.

Нужно отметить, что аккумулятор автомобиля может иметь нормальное напряжение, но его работоспособность будет низкой. Другими словами, напряжение показывает не состояние АКБ, а только уровень ее заряженности.

Степень зарядки аккумуляторной батареи можно контролировать не только по напряжению, но и по показателям плотности электролита. В процессе подзарядки за счет испарения влаги увеличивается процентное содержание кислоты, что и способствует повышению плотности. Для полностью заряженного аккумулятора автомобиля показатель плотности составляет 1,27 — 1,29 г/см3.

Чтобы провести измерения, нужно опустить ареометр в отверстие для залива электролита и сделать его забор путем нажатия груши так, чтобы внутренний поплавок начал свободно перемещаться. При этом показания шкалы измерительного прибора, соответствующие верхнему уровню электролита, покажут его плотность, которая может зависеть от температуры воздуха и состояния АКБ.

В заключение стоит еще раз напомнить, что периодическое диагностирование аккумулятора и устранение факторов, снижающих работоспособность АКБ, позволит увеличить ее ресурс и сэкономить деньги автовладельца на ремонт автомобиля.

Источник: https://rad-star.ru/pressroom/articles/normalnoe-napryazhenie-akkumulyatora/

Определяем степень заряженности аккумулятора по напряжению

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации.

И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя.

Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально.

Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ.

Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

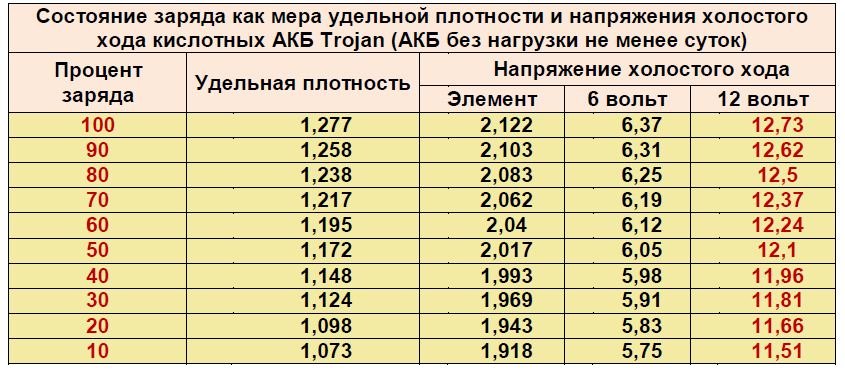

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
спектральным анализом;
приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи.

Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности.

Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт.

Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута.

Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ	Напряжение в разомкнутой цепи малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт	Напряжение в разомкнутой цепи в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт
100%	12,516—12,663	12,666—12,813
75%	12,316—12, 463	12,466—12,613
50%	12,106—12,253	12,266—12,413
25%	11,926—12,073	11,866—12,013
0%	11,756—11,903	11,666—11,813

Таблица 1. Степень заряда аккумулятора по напряжению.

Как изменяется плотность электролита при разряде аккумулятора

Под плотностью следует понимать соотношение дистиллированной воды и серной кислоты (65% к 35% соответственно), являющееся максимально оптимальным для автомобильных источников электрического питания и обеспечивающее накопление заряда электричества. Чем ниже плотность электролита, тем ниже напряжение аккумулятора автомобиля и уровень его заряда. При увеличении плотности ухудшается работоспособность АКБ.

Определённая степень разряда батареи характеризуется активным поглощением серной кислоты и её оседанием на пластинах.

Сульфация металлических элементов становится причиной увеличения их жёсткости и неспособности участвовать в химическом процессе.

Так как серная кислота тратится, меняется соотношение компонентов — жидкость становится менее плотной, что сказывается на способности аккумулятора в машине держать заряд.

Наглядно увидеть зависимость уровень заряда аккумулятора от плотности электролита можно в этом графике:

Уровень заряда АКБ	Значение плотности электролита
100%	1,249—1,297
75%	1,209—1,257
50%	1,174—1,222
25%	1,139—1,187
0%	1,104—1,152

Таблица 2. Степень заряда аккумулятора по плотности.

Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору

Диагностика работоспособности источника питания вышеописанными способами нужна в тех случаях, когда аккумуляторная батарея не оснащена специальным индикатором. Наличие указателя зарядки аккумулятора автомобиля позволяет оценить состояние источника питания без использования дополнительных средств.

При заряде батареи свыше 60% индикатор горит зелёным светом. Это означает полную исправность АКБ и возможность запуска двигателя. Отсутствие зелёной индикации и тёмный цвет окошка сообщает о низком заряде батареи и необходимости её зарядить. Запуск автомобиля может быть затруднён. Светлый указатель информирует о том, что процент дистиллированной воды мал — её необходимо долить.

В данной статье мы постарались максимально развёрнуто ответить на все вопросы о степени зарядки АКБ по напряжению. Для диагностики состояния источника питания вам понадобится специальный инструмент:

вольтметр или мультиметр, с помощью которых можно провести исследования как по вольтажу, так и по значениям сопротивления;
ареометр, замеряющий плотности электролита;
устройство необходимое для заряда АКБ, имеющей определённую степень разряженности.

Для удобства восприятия информации в тексте представлена таблица заряда аккумулятора и таблица напряжения аккумулятора автомобиля.

Во время работ не забывайте про степень зарядки источника питания, которая напрямую влияет на получаемые показания. Определить степень заряженности вам также помогут вышеперечисленные приборы.

Аккумулятор — важный элемент системы машины, позволяющий ей полноценно функционировать, даже когда она не заведена. Вряд ли кому-то хочется в неподходящий момент оказаться перед проблемой разряженного источника питания. Мы настоятельно рекомендуем проводить диагностику батареи с определённой периодичностью. А как вы проверяете заряд автомобильной АКБ, поделитесь с нами в х.

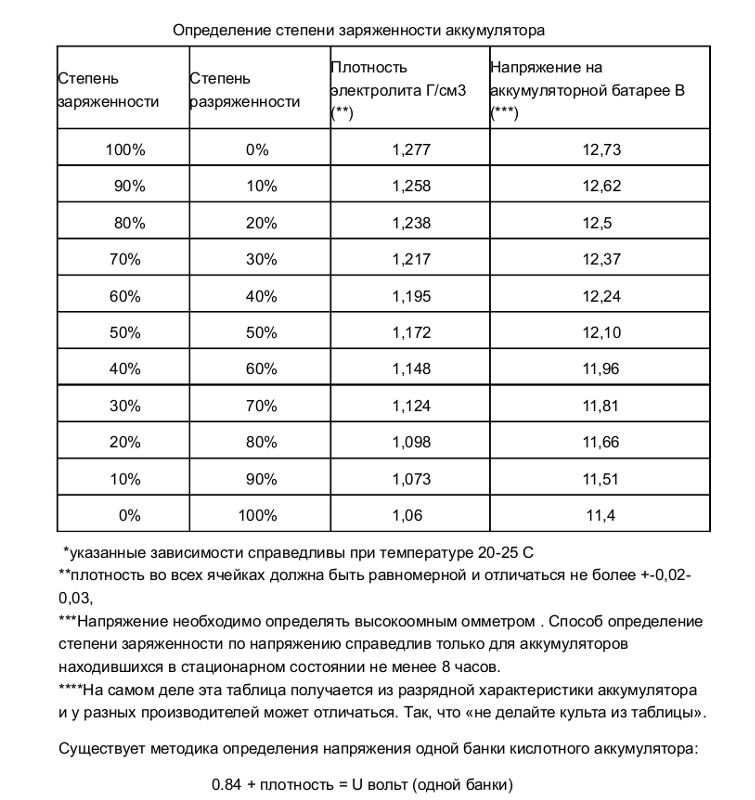

Определяем степень заряженности аккумулятора по напряжению
Ссылка на основную публикацию

Источник: https://AkkumulyatorAvto.ru/konstrukciya/parametry/zaryad.html

Напряжение автомобильного аккумулятора: нормы, правила измерения

Напряжение с емкостью – два основных параметра автомобильного АКБ. Эти значения определяют качество функционирования элемента, поэтому водитель должен контролировать значения. Из обзора вы узнаете, какое напряжение должно быть на аккумуляторе в обычном рабочем состоянии и при повышенных нагрузках.

Общие моменты

Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.

Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.

Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.

Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.

Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.

Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет. Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта.

Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.

Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.

Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.

Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.

При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

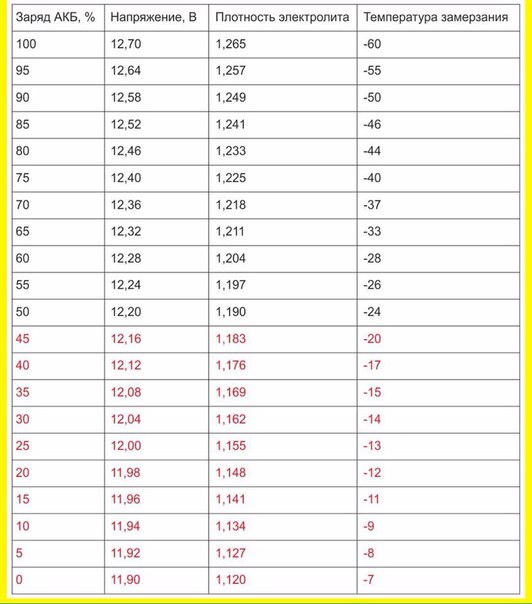

Таблица заряда

Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

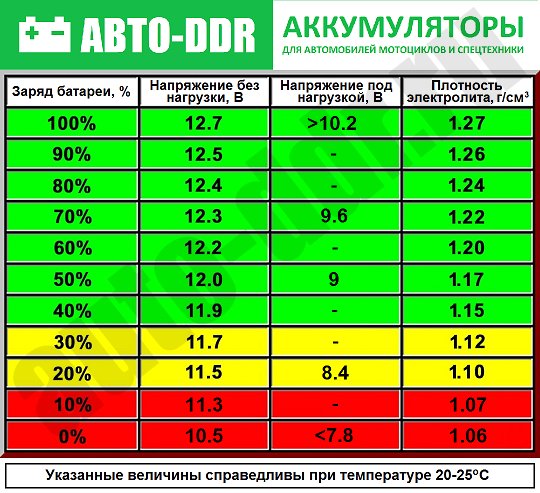

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.

Все способы проверки

Проверять напряжение аккумулятора автомобиля на степень разряженности можно разными способами. Рассмотрим их.

Мультиметром

Для проверки аккумуляторов «Акум», «Ватра» и других марок, устанавливаемых на авто «КамАЗ», «Вольво», «БМВ» удобно использовать мультиметр.

Прибор вы найдете в любом специализированном магазине, есть он на СТО. Для разовых замеров мультиметр проще одолжить, хотя большинству водителей он нужен регулярно.

Скорее всего, показания мультиметра и бортового компьютера будут различаться.

Стандартные устройства приборной панели часто ошибаются, дают незначительную погрешность, поскольку подключаются к АКБ не напрямую. Обычно отклонения идут в меньшую сторону.

При работающем моторе

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, мы разобрались, теперь рассмотрим порядок измерения текущих показателей при работающем моторе.

Сначала сделайте замеры при заведенном двигателе – в норме значение должно быть в районе 13,5–14,0 вольт.

Если значение превышает 14,2 вольта, зарядка низкая, генератор будет направлять энергию на зарядку элемента питания. Чрезмерные показатели в зимнее время года в данном случае считаются нормой.

В высоком токе плохого ничего нет. Когда с электрооборудованием все в порядке, спустя 10 минут электронные части системы скинут текущие значения до стандартных максимальных 14 вольт.

При отсутствии данной реакции цифра до оптимальных величин постепенно не сбрасывается, возможен перезаряд аккумулятора. Он постоянно будет функционировать на максимальной отдаче, начнет выкипать электролит.

Когда при включенном моторе показатель составляет меньше 13,0–13,4 вольта, можно говорить об отсутствии полной зарядки. В сервис сразу не бегите, для начала измерьте показания при выключенных потребителях – это кондиционер, магнитола, фары, прикуриватель и пр.

Также резкое падение возможно в случае окисления контактов – проверьте их перед поездкой в сервис и, если нужно, зачистите шкуркой.

Другой метод проверки – при выключенных источниках потребления энергии, работающем моторе вы должны получить 13,6. Проверьте соответствие параметров, если все в норме, включите ближний свет, при этом показатель должен упасть на 0,1–0,2 вольта.

Теперь включайте в машине музыку, сплит-систему, прочие потребители энергии. Действия выполняйте постепенно, при каждом новом включении потребителя параметр должен немного падать.

При резких скачках, скорее всего, проблема в генераторной системе – он работает не на всю мощность, либо износились, загрязнились щетки.

Даже если включены все потребители энергии, показатель все равно в норме не падает ниже 13 В. Иначе батарея начнет разряжаться сильно и сядет полностью.

При отключенном моторе

Вам также потребуется для проведения работ мультиметр. Если показатель на выводах ниже 11,8 вольта, машина, скорее всего, просто не заведется, придется прикуривать ее от другого авто.

Показатель нормального уровня при отключенном моторе – 12,5–13,0 вольт. Значение 12,9 указывает на то, что АКБ заряжен примерно на 90 %, 12,5 – наполовину, 12,1 – осталось не более 10 %. Это расчеты на глаз, но многие автомобилисты пользуются ими.

Оптимально замерять напряжение непосредственно до поездки. Уровень зарядки аккумулятора указывает на его способность удерживать значения по несколько суток. Если батарея заряжена полностью, а вы не ездили неделю и больше, то параметр резко снизится. То есть константным значение не является.

С применением нагрузочной вилки

Проверка аккумулятора с применением нагрузочной вилки – точный, простой и эффективный способ проверить работоспособность батареи автомобиля. В итоге вы выясните, заряжен ли аккумулятор.

Подсоедините вилку к нужному полюсу батареи максимум на 5 секунд. Сначала должно быть в районе 12–13 вольт, после пятой секунды – больше 10 вольт, несмотря на снижение. Такой элемент питания считается полностью заряженным, может работать под разными нагрузками.

Когда показатель в ходе тестирования при проверке нагрузочной вилкой снижается до 9 вольт, АКБ неисправен, рекомендуется его замена.

В холодный сезон

Снижение температурных показателей среды вызывает изменения в номинальной плотности рабочего вещества – электролита. С учетом уровня заряда АКБ будет определяться реакция на пониженные температурные показатели.

У полностью заряженной батареи резко возрастет плотность, что вызовет резкий скачок измерений.

Когда блок питания сел, плотность понижается по причине морозов, возникают сложности при запуске мотора.

Водители совершенно ошибочно полагают, что в зимнее время АКБ дополнительно разряжается из-за низких температур воздуха. В реальности роль играет не низкая температура среды, а замедление химических процессов в элементе питания в результате морозов.

Полезные рекомендации

Рекомендации, которые пригодятся при эксплуатации, обслуживании АКБ для продления времени его работы:

время от времени тестируйте батарею и как можно чаще (хотя бы раз в квартал) выполняйте подзарядку от сети;
следите за исправностью генератора, проводов, функции регулировки напряжения авто для нормального заряда элемента питания во время поездок;
замеряйте токовые утечки;
замеряйте плотность электролитного вещества после полной зарядки, сравнивайте цифры из таблицы выше, исправляйте ситуацию, если это нужно;
держите автоаккумулятор в чистоте, чтобы минимизировать ток утечки.

Не замыкайте выводные выходы автомобильной батареи накоротко, поскольку последствия в данном случае будут плачевными.

Заключение

Из обзора вы узнали, сколько вольт должен показывать заряженный аккумулятор и почему важно контролировать эти значения. Напряжение АКБ, как и емкость, плотность рабочего вещества, дает возможность делать выводы о рабочем состоянии элемента питания.

Первый параметр автоаккумулятора указывает на степень его заряда, показатель учитывайте для продления срока службы элемента питания. Контроль сложностей не представляет, для его выполнения применяется базовый набор инструмента.

На АКБ авто в норме параметр составляет 12,6–12,9 вольта при 100%-й зарядке. Замер значения позволяет оперативно оценивать степень заряда. При этом степень износа, текущее состояние батареи так по показателю понять невозможно.

Чтобы получить точные сведения о состоянии АКБ, проверьте ее емкость, сделайте тест, когда дадите нагрузку. Применяются разные варианты проверки работоспособности батареи, все были рассмотрены в обзоре.

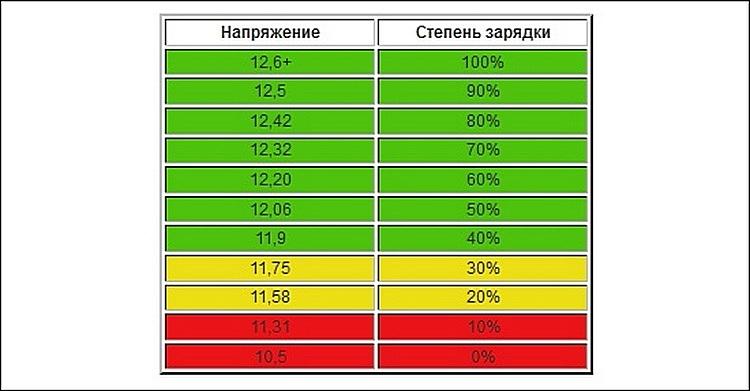

Удобно пользоваться таблицей степени заряда АКБ для всех моделей авто, в которой указываются значения температуры промерзания электролита, его плотности с учетом заряда батареи.

Источник: https://3batareiki.ru/akkumulyatory/avtomobilnye-akkumulyatory/kakoye-napryazheniye-dolzhno-byt-na-akkumulyatore

Напряжение аккумулятора автомобиля — Аккумуляторы WESTA

17.07.2019

Вопросы, рассмотренные в материале:

Какое напряжение на аккумуляторе автомобиля считается нормальным
Как проверить напряжение аккумулятора под нагрузкой
Каким должно быть напряжение аккумулятора зимой
Как осуществлять контроль напряжения аккумулятора автомобиля

Какое напряжение на аккумуляторе автомобиля считается нормальным

С помощью данного устройства нужно минимум один-два раза в месяц проверять показатель вольтажа АКБ.

Если подождать около 60 минут, то его значение опустится, к примеру, с 13 В до 12,7 В.

В этом случае батарею следует зарядить до нормального напряжения.

Если же нормальное напряжение аккумулятора автомобиля в покое (при отключенных потребителях и заглушенном двигателе) снижается до показателей менее 11,6 В, можно говорить о практически полной разрядке батареи. В этом случае недопустима эксплуатация АКБ без проверки ее исправности и подзарядки.

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Специалисты различают 3 вида напряжения АКБ автомобиля:

Номинальное напряжение — это характеристики, которые приводятся в специальной технической литературе и в документации автопроизводителей. Всем, кто интересуется автотранспортными средствами, известно, что АКБ легковых автомобилей имеют напряжение 12 В. Но такие характеристики являются абстрактными.
Нормальное или фактическое напряжение аккумуляторной батареи составляет 12,2 В — 12,7 В. Эти параметры аккумулятор автомобиля выдает без нагрузки.
Напряжение под нагрузкой считается наиболее важной характеристикой для оценки состояния АКБ.

Если после зарядки напряжение АКБ опускается ниже 5 В, то это может свидетельствовать о ее неисправности.

Восстановление процентного содержания кислоты происходит во время зарядки аккумулятора автомобиля.

Нормальное напряжение аккумулятора автомобиля зимой

Среди владельцев авто существует представление, что нормальное напряжение аккумулятора автомобиля без нагрузки в зимнее время будет снижаться. В реальности при низких температурах напряжение АКБ не уменьшается, но происходит замедление химических реакций.

При -30°C рабочая емкость аккумулятора автомобиля составляет около 50% от показателей, указанных в паспорте устройства.
При плотности 1,28 г/см3 напряжение при -30°C составляет 12,4 В, а при +25°C – 12,7 В.
Когда наружная температура становится менее -25°C, аккумуляторная батарея перестает брать заряд от генератора.

«Сколько заряжать аккумулятор автомобиля» Подробнее

Причины низкого напряжения в аккумуляторе автомобиля

Причин резкого падения напряжения в полностью заряженном аккумуляторе автомобиля может быть несколько:

Аккумуляторная батарея выработала свой ресурс и ее нужно заменить.
Из-за неисправного генератора АКБ не получает нужной зарядки.
Случается, что и новый аккумулятор резко теряет напряжение даже при полностью исправном генераторе. Это происходит из-за утечки тока бортовой электроцепи автомобиля. Причиной такой ситуации может быть любое электрооборудование машины.

Кроме того, снижение напряжения батареи может произойти из-за не выключенного освещения в салоне, света фар, работающего во время стоянки магнитофона и т. д.

Рассмотрим основные причины, которые приводят к перезарядке АКБ автомобиля:

Неправильно работает реле, которое отключает генератор после того, как аккумулятор заряжается до нормального напряжения. Неисправность такого устройства приводит к тому, что ток зарядки продолжает поступать после того, как АКБ полностью зарядился. Данная поломка устраняется легко, да и реле стоит не очень дорого.
Поломка генератора. В этом случае ремонт будет более дорогостоящим.
Неправильно подобрано оборудование для зарядки автомобильного аккумулятора.

«Нужно ли делать сход-развал после замены сайлентблоков» Подробнее

Как осуществлять контроль напряжения аккумулятора автомобиля

Полностью заряженный аккумулятор при разомкнутой цепи выдаст напряжение от 12,6 В до 12,9 В. Если на такую батарею подать нагрузку, то показатель напряжения снизится до 10 – 10,5 В, а потом он будет понемногу расти.

Напряжение и автомобильный аккумулятор: сколько вольт у заряженной АКБ с нагрузкой и без

Советские аккумуляторщики были верны ареометру (прибору, измеряющему плотность электролита в банке), а вольтметр был на подхвате. Соблюдать эту культуру в современных условиях, увы, не получится.

Например, AGM-аккумулятор – это запаянная коробка без доступа к внутренностям, а значит ареометром не воспользоваться. Остается мерить напряжение.

Какой вольтаж считается нормальным, а какой нет – отвечают эксперты журнала Autostadt.su.

Как правильно замерять напряжение на аккумуляторе автомобиля

Замер разности потенциалов даст результат только в том случае, если будут учтены температура, нагрузка и характеристики средства измерения. Что толку от знаменитой цифры 12,7 В, когда неизвестно, сколько °C за бортом, и была ли включена та же магнитола при снятии показаний.

Условно существует два типа замеров:

Без нагрузки – измеряется вольтаж батареи в состоянии покоя: клеммы отключены, после зарядки от зарядного устройства или генератора прошло не менее 6 часов.
С нагрузкой – меряется напряжение в момент подключения сопротивления (нагрузочной вилки или бортовых электроприборов).

Методы дополняют друг друга, и в паре способны дать исчерпывающий ответ о состоянии батареи. Летом достаточно сфокусироваться на снятии показаний «без нагрузки», но в зиму лучше подключить тяжелую артиллерию в виде какой-нибудь нагрузочки.

Сколько вольт должен показывать заряженный аккумулятор без нагрузки

Внимание! Помните про температуру – это обязательная характеристика, без которой метод «без нагрузки» не работает.

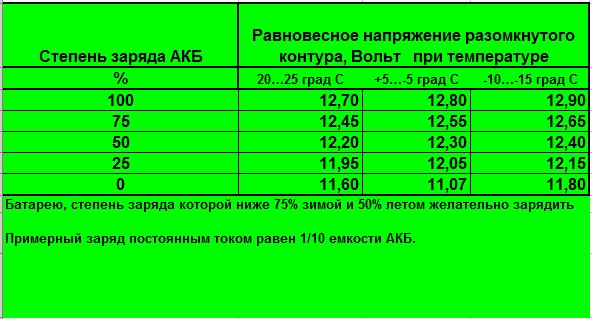

Итого, заряженный на 100% аккумулятор легкового автомобиля без нагрузки показывает:

12,7-12,9 Вольт при +20…+25°C.
12,8-13,0 Вольт при -5…+5°C.
12,9-13,10 Вольт при -10…-15°C.

Примечательно, что напряжение выше 12,8 В поддерживается недолго. Чтобы аккумулятор был постоянно заряжен даже зимой, в северных регионах искусственно повышают плотность электролита с обычных 1,28 до 1,32 г/см3. На Юге же чаще заряжают изделие от сетевого зарядника.

Сколько должен выдавать АКБ под нагрузкой

Основной подводный камень в этом методе – это величина самой нагрузки. Дело в том, что чем больше токопотребление, тем больше просаживается напряжение на аккумуляторе. Например, при пуске двигателя стартер потребляет около 200 А (актуально для малолитражек), из-за чего выключается магнитола и тускнеет свет фар.

Недостатки метода

К чему этот разговор? Когда рынок наводнился нагрузочными вилками, появились первые сравнительные обзоры, результаты которых, мягко говоря, вводили в недоумение. Конфуз был в том, что один прибор показывал одно напряжение, другой – совершенно иное. Разность в показаниях доходила до 1 Вольта, а это много, учитывая, что погрешность не должна превышать 0,1 В.

Причина была в разной нагрузке. Условно говоря, одна вилка выдавала 100 А, а вторая – 200 А. В ответ на это хорошо бы было узаконить требования к изготовлению данных электроприборов, но документа нет по сей день. Поэтому, обходите стороной различные таблицы, которые связывают напряжение под нагрузкой с % заряда, но не указывают, для какого ампеража действительны цифры.

Нормальный вольтаж при подключении нагрузочной вилки

К слову, мы не нашли ни одной технически грамотной таблицы. Не исключено, что исчерпывающая информация имеется в руководстве по эксплуатации более-менее серьезных изделий. Но пока мы вынуждены отослать вас к размытым рамкам, которыми пользуются во многих автомагазинах.

Итак, батарея считается работоспособной, если:

При подключении нагрузочной вилки первые 5-7 секунд напряжение не падает ниже 10 В.
После отключения нагрузки вольтаж сразу же восстанавливается до 12,6-12,7 В.
Температура в месте замера – не ниже +15°C.

Когда под рукой только мультиметр

Если диагностика носит стихийный характер, то нагрузочную вилку с успехом сымитирует пара «мультиметр + любой электроприбор из бортовой сети». В качестве бортовой нагрузки обычно используют комбинацию «ближний + дальний свет фар», отдавая дань советским шоферам. Реже аккумулятор «грузят» стартером. Учитывая многие «но», оценка выходит такой же приближенной:

Вольтаж не должен понижаться ниже 11,5 В при включении «дальнего».
Напряжение не должно падать ниже 10 В при прокрутке двигателя стартером в холостую.

К вольтам «без нагрузки» аккумулятор должен возвращаться в течение первых 5-7 секунд после отключения электрооборудования. Также учитывайте то, что цифры приводятся для летнего времени года.

К сведению. Используйте режим продувки цилиндров для холостой прокрутки мотора. Для этого необходимо полностью выжать педаль газа и провернуть ключ зажигания: стартер будет крутить коленвал, но двигатель не запустится ввиду отсутствия искры и топливоподачи. Такой механизм предусмотрен в любом инжекторном автомобиле.

В продолжение разговора о вольтаже и заряде автомобильной батареи

12,3-12,4 В – предельное напряжение без нагрузки, до которого можно безвредно разряжать автомобильный АКБ, будь-то обычный, AGM или EFB.
11,9 В – минимальный вольтаж без нагрузки, при котором двигатель еще запустится. Цифра актуальна для летнего периода.
В крепкий мороз (-25°C и меньше) аккумулятор не принимает заряд от генератора.
10,8 В – глубокий разряд, который некоторые батареи не могут пережить.

Мы не раз акцентировали внимание на том, что зимой и летом заряженный до 100% аккумулятор показывает разное напряжение. Поэтому, полностью заряжайте батарею при входе в зиму, и чаще подзаряжайте ее в холодное время года. А собираясь на «дальняк», узнайте, что нужно проверить в машине перед дальней поездкой, и прихватите ПЗУ. Под занавес предыдущей зимы мы рассматривали лучшие портативные пуско-зарядные устройства и критерии их выбора.

Заряд и напряжение автомобильного аккумулятора: какими они должны быть?

Важными показателями аккумуляторной батареи являются ее емкость, напряжение и плотность электролита. От них зависит качество работы и функциональность устройства.

В автомобиле аккумулятор подает пусковой ток на стартер для запуска двигателя и питает бортовую сеть, когда это необходимо.

Поэтому знать рабочие параметры своего АКБ и поддерживать его работоспособность критически важно для обеспечения исправного состояния автомобиля в целом.

Напряжение АКБ

Для начала разберемся со значением термина «напряжение». По сути, это «давление» заряженных электронов, создаваемое источником тока, через контур (провод). Электроны выполняют полезную работу (питание лампочек, агрегатов и т.д.). Измеряют напряжение в Вольтах.

Измерение напряжение АКБ

Для измерения напряжения аккумулятора можно использовать мультиметр. Контактные щупы прибора прикладываются к клеммам АКБ. Формально считается нормой напряжение в 12В. Фактическое напряжение аккумулятора должно быть в пределах 12,6В -12,7В. Такие показатели у полностью заряженной батареи.

Эти показатели могут меняться в зависимости от условий окружающей среды и времени проверки. Сразу после зарядки прибор может показать 13В – 13,2В. Хотя такие значения также считаются приемлемыми. Чтобы получить правильные данные, нужно подождать час-два после зарядки.

Если напряжение падает ниже 12 Вольт, то это говорит о разряде батареи. Значение напряжения и уровень заряда можно сопоставить по следующей таблице.

Напряжение, Вольт	Степень заряда, %
12,6 +	100
12,5	90
12,42	80
12,32	70
12,20	60
12,06	50
11,9	40
11,75	30
11,58	20
11,31	10
10,5	0

Как видно из таблицы, напряжение ниже 12В говорит о 50% разряде АКБ. Аккумулятор нуждается в срочной подзарядке. Следует знать, что в процессе разряда происходит процесс сульфатации пластин. Плотность электролита падает.

Серная кислота распадается, участвуя в химической реакции. На пластинах образуется сульфат свинца. Своевременная зарядка запускает этот процесс в обратном направлении. Если допустить глубокий разряд, то батарею уже будет трудно реанимировать.

Она либо полностью выйдет из строя, либо значительно потеряет в емкости.

Минимальным напряжением, при котором батарея может работать считается 11,9 Вольт.

Под нагрузкой и без нагрузки

Даже при низком напряжении аккумулятор вполне способен запустить двигатель. Главное, чтобы после этого генератор обеспечил зарядку батареи. Во время старта двигателя аккумулятор подает большой ток на стартер, резко теряя при этом в заряде. Если батарея исправна, то заряд постепенно восстанавливается до нормальных значений в течение 5 секунд.

Напряжение на новом аккумуляторе должно быть в пределах 12,6 – 12,9В, но эти значения не всегда показывают реальное состояние батареи. Например, в состоянии покоя, без подключенных потребителей, напряжение находится в пределах нормы, а под нагрузкой резко падает и быстро расходуется заряд. Такое может быть.

Проверка АКБ нагрузочной вилкой

Именно поэтому проводят измерения под нагрузкой. Для этого используют такой прибор, как нагрузочная вилка. Этот тест показывает, держит ли заряд батарея или нет.

Вилка состоит из вольтметра, контактных щупов и нагрузочной спирали в корпусе. Прибор создает сопротивление тока в два раза превышающее емкость аккумулятора, имитируя пусковой ток.

Например, если емкость батареи 50А*ч, то прибор нагружает АКБ до 100А. Главное, правильно подобрать сопротивление.

При превышении 100А потребуется подключать уже две спирали сопротивления, чтобы получить точные данные.

Измерения под нагрузкой проводят при полностью заряженной батарее. Прибор удерживается в течение 5 секунд, затем фиксируются результаты. Под нагрузкой напряжение падает.

Если аккумулятор исправен, оно упадет до 10 Вольт и будет постепенно восстанавливаться до 12,4В и выше. Если напряжение падает до 9В и ниже, значит, батарея не держит заряд и неисправна.

Хотя после зарядки может показывать нормальные значения – 12,4 В или выше.

Плотность электролита

Уровень напряжения также показывает плотность электролита. Сам электролит представляет собой смесь 35% серной кислоты и 65% дистиллированной воды. Мы уже говорили, что при разрядке концентрация серной кислоты падает. Чем больше разряд, тем меньше плотность. Эти показатели взаимосвязаны.

Ареометр

Для измерения плотности электролита и других жидкостей используется специальный прибор – ареометр. В нормальном состоянии при полной зарядке 12,6В – 12,7В и температуре воздуха 20-25°С плотность электролита должна быть в пределах 1,27 г/см3 – 1,28 г/см3.

Следующая таблица показывает зависимость плотности от уровня заряда.

Плотность электролита, г/см3	Уровень заряда, %
1,27 – 1,28	100
1,25	95
1,24	90
1,23	80
1,21	70
1,20	60
1,19	50
1,17	40
1,16	30
1,14	20
1,13	10

Чем выше плотность, тем устойчивее батарея к замерзанию. В регионах с особо суровым климатом, где температура опускается до -30°С и ниже, плотность электролита поднимают до 1,30 г/см3 путем добавления серной кислоты. Максимально можно поднять плотность до 1,35г/см3. Если будет выше, кислота начнет разъедать пластины и другие компоненты.

На графике ниже представлены показания ареометра при разной температуре:

Показания ареометра при разных температурах

В зимнее время

В зимнее время многие водители замечают, что с понижением температуры становится труднее запустить двигатель. Аккумулятор перестает работать на полную мощность. Некоторые автолюбители снимают батарею на ночь и оставляют в тепле. На самом деле, при полной зарядке напряжение не падает, а даже возрастает.

Отрицательная температура влияет на плотность электролита и его физическое состояние. При полном заряде батарея без труда переносит мороз, но при снижении плотности, воды становится больше и электролит может замерзнуть. Электрохимические процессы проходят медленнее.

При -10°С -15°С заряженная батарея может показывать заряд 12,9В. Это нормально.

При -30°С емкость батареи снижается наполовину от номинальной. Напряжение падает до 12,4В при плотности 1,28 г/см3. Также аккумулятор перестает заряжаться от генератора уже при — 25°С.

Как видно, отрицательные температуры существенно могут влиять на работоспособность аккумулятора.

При правильном уходе жидкостный аккумулятор может прослужить 5-7 лет. В теплое время года следует проверять уровень заряда и плотность электролита не менее одного раза в два-три месяца. Зимой при средней температуре -10°С проверять заряд нужно не реже одного раза в две-три недели. При сильных морозах -25°С-35°С подзаряжать аккумулятор желательно раз в пять дней даже при регулярных поездках.

Напряжение заряженного аккумулятора автомобиля: каким оно должно быть

Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности.

Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера.

Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Измерение вольтажа производится вольтметром. Он встречается в составе мультиметра, в конструкции нагрузочной вилки и в ассортименте дополнительного бортового оборудования. Вещь бездушная, но будучи присоединенной к АКБ, способна вызывать тревогу.

Без нагрузки: что показывает тестер при 100% заряде

12,6-12,7 Вольт при +20…+25°C. Именно такое напряжение должно быть на аккумуляторе автомобиля через 6 часов после полной зарядки от бытовой сети или стоянки с неработающим двигателем. При измерениях важно отсоединить одну из клемм и учитывать температуру аккумулятора. Скажем, при -10…-15°C «напруга» 12,7 В соответствует уже 75% заряду.

Сразу после отключения крокодилов зарядного устройства разность потенциалов несколько выше. Конкретной цифры нет. К примеру, у AGM она может быть в районе 13,8-14,8 В, у EFB и кальциевого – 13,8-14,4 В.

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять

Все АКБ, которые держат более 10В в течение первых 5 секунд, считаются исправными. Да, статус размазанный, но точную степень разряженности или заряженности вилка без детального анализа параметров не скажет. Именно поэтому опираться на показания прибора с дополнительным сопротивлением не стоит даже при проверке нового аккумулятора перед покупкой в магазине.

Остается полагаться на реальные данные, которые берутся из опытов. Известно, что обычная батарея на 55 А*ч считается полностью заряженной, если нагрузочная вилка выдает 10,5 В, при этом:

Напряжение после снятия нагрузки восстанавливается до 12,66-12,7 В.
Температура окружающей среды – около +15°C.
Нагрузка – 100 А.

В дополнение к вольтажу: плотность электролита заряженной акб

С эпохи дефицита батарей известно, что напряжение заряженного аккумулятора автомобиля напрямую зависит от плотности электролитической жидкости. С тех пор ничего не изменилось. Электролит – это по-прежнему смесь серной кислоты и дистиллированной воды, а ареометр – прибор №1 в комплекте юного аккумуляторщика.

1,26-1,28 г/см3 при +20…+25°C. Такая плотность химического вещества в каждой банке соответствует напряжению 12,6-12,7 В.

Подобное соотношение показаний ареометра и мультиметра говорит о том, что емкость источника питания восстановлена до 100%.

Говоря научным языком, сульфат, откладывающийся на пластинах при разряде в составе сульфата свинца, полностью покинул электроды и прореагировал с водородом, перейдя в серную кислоту.

Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз

12,9 В при -10…-15°C. Эта разность потенциалов соответствует 100% заряду АКБ. При минусовой температуре ход электрохимических реакций замедляется и факты тому подтверждение:

При -30°C фактическая емкость батареи составляет примерно 50% от указанной на этикетке.
Плотность электролита – 1,28 г/см3. Напряжение при -30°C – 12,4 В, а при +25°C – 12,7 В.
При температуре ниже -25°C аккумулятор перестает брать заряд от генератора.

В холодных регионах принято добавлять в электролит серную кислоту, благодаря чему повышается его плотность. При 1,30-1,32 г/см3 напряжение аккумулятора автомобиля на морозе должно быть 12,9 В без нагрузки (температура: -10…-15°C). Увеличивая концентрацию сернокислого компонента, не стоит превышать 1,35 г/см3, иначе он начнет разъедать пластины.

К сведению. При разряде выделяется вода, и плотность электролитической жидкости падает, отчего случается ее замерзание при минусовых температурах. Лед коробит пластины, чем выводит АКБ из строя.

Чем вызваны отклонения от нормы в 12,6-12,7 В

Глубокая сульфатация пластин препятствует восстановлению напряжения без нагрузки до нормальных величин. В целом, это не единственный ее признак:

Уменьшается плотность электролитической жидкости в банках.
Аккумулятор быстро разряжается и быстро заряжается.
Пластины покрыты белым слоем.

Крупные сульфаты не растворяются в ходе обычного зарядного цикла с током 10% от емкости АКБ. Поэтому, время заряда от стандартного ЗУ сокращается, и электролит быстро закипает.

Прогресс сульфатации вызван хранением в разряженном состоянии. Частный случай – использование в режиме хронического недозаряда. Противостоять деструкции не способны ни кальциевые, ни прогрессивные батареи AGM и EFB.

Что делать, если разность потенциалов ниже 12,6 В

Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.

Интересные факты из эксплуатации аккумуляторных батарей

Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.

Батарея и стартер

Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.

Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет.
Результат получен при определенных условиях:

Емкость АКБ – 60 А*ч.
Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
Батарея ночевала на улице.
Длительность 1 попытки безуспешного запуска – 10 секунд.
Машина – Lada Priora.
Масло – полусинтетика Liqui Moly 10W-40.

К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.

11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.

Мультиметр – аккумулятор – ЗУ

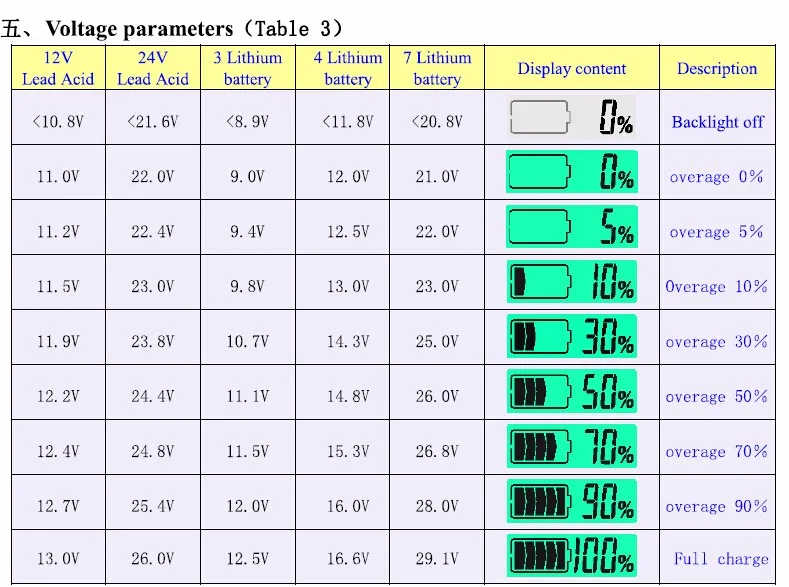

Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.

Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.

Нормальное напряжение аккумулятора автомобиля: проверка акб

Какое напряжение должно быть на аккумуляторе, не всегда знают даже опытные водители.

А ведь от качественной работы блока питания зависит не только запуск двигателя автомобиля, но и функционирование звуковой системы, подсветки, сигнализации, остальных потребителей напряжения.

Вся бортовая сеть современных машин зависит от нормально заряженного аккумулятора. Но какие показатели считаются приемлемой нормой?

Нормативные требования заряда батареи

К важнейшим аспектам рабочего состояния автомобильного блока питания принадлежит напряжение. Проанализировав его показатели, рассчитывают количество заряда в аккумуляторе и, соответственно, его работоспособность.

Напряжение АКБ, состоящей из шести отдельных банок (наиболее распространенный вид блоков питания), в идеале находится в пределах 12,6–12,9В. Некоторые производители автомобильных источников питания заверяют, что их продукция может выдавать 13–13,2В, что также считается допустимым. На практике напряжение в легковых машинах составляет 12,2–12,5В, что свидетельствует о неполном заряде.

Еще меньшее значение указывает на то, батарея разряжена. Ее можно использовать без каких-то последствий при условии, что напряжение не опустится ниже 12 В.

Если произведенные измерения покажут такую цифру, аккумулятор необходимо подзарядить, иначе его использование плохо отобразится на состоянии источника питания.

При низких показателях зарядки увеличивается сульфатация пластин, что сопровождается уменьшением емкости батареи.

Но даже если измерительный прибор показывает такое малое напряжение, мотор автомобиля запускается. В рабочем состоянии батарея с помощью генератора при заведенном моторе вернет себе полный заряд.

Многих водителей интересует, сколько вольт должен показывать аккумулятор, чтобы его категорически запрещалось эксплуатировать. Минимальным значением является напряжение в 10,8 В.

Все показатели, меньшие за эту цифру, свидетельствуют о глубоком разряде источника питания. Такое значение очень опасно для необслуживаемых аккумуляторов.

Разрядившись полностью 2–3 раза, они быстро выходят из рабочего состояния.

Не стоит проводить измерения показателей напряжения блока питания сразу после отключения зарядного устройства, а подождать хотя бы час.

Еще одним аспектом, связанным с нормативными показателями вольтажа автомобильных источников питания, является его величина на выводах агрегата, не подключенного к машине. Данная величина известна как ЭДС и измеряется в тех же вольтах.

Просмотрите видео про проверку напряжения акб. На практике ЭДС не что иное, как работа, затрачиваемая на передвижение плюсового заряда между выводами аккумулятора. ЭДС наблюдается на выводах даже тогда, когда ток не протекает по цепи.

Если после полной зарядки блока питания на его выводах фигурирует показатель в 12,6В, то после установки батареи под капотом и последующего замера напряжения этот показатель падает до 12,4–12,5В.

Зная, сколько должен показывать заряженный аккумулятор, нет причин для беспокойства.

Уровень заряда аккумулятора определяют и контролируют не только по показателям вольтажа, но и измерением плотности электролита.

Во время подзарядки испарение воды приводит к увеличению показателей кислоты, от уровня которой увеличивается плотность электролита.

На заряженном до 100% блоке питания ее показатели должны составлять 1,27–1,29 грамм на кубический сантиметр. Плотность измеряют специальным устройством – ареометром.

Процедура произведения замера выглядит так: прибор опускают в заливное отверстие блока питания, при помощи груши производят забор электролита в колбу таким образом, чтобы поплавок свободно двигался. Затем по шкале устройства снимают показатель плотности в соответствии с верхним уровнем электролита. Показатели напрямую зависят от температурных условий содержания и работы аккумулятора.

Неопытных автомобилистов часто интересует вопрос, сколько ампер должен показывать полностью заряженный аккумулятор. В амперах измеряют не вольтаж, а силу тока, из-за чего даже на 100% заряженный источник питания в состоянии покоя не покажет никаких ампер, поскольку между клеммами ток не протекает.

Причины снижения напряжения в АКБ

Напряжение на аккумуляторе уменьшается в тех случаях, когда:

батарея основательно исчерпала отведенный ей ресурс;
вышел из рабочего состояния автомобильный генератор, не позволяя источнику питания зарядиться во время движения;
происходит утечка тока;
после зарядки увеличены нагрузки на автомобильную электрическую цепь.

Большинство из этих причин можно легко исправить, после чего нормальное напряжение аккумулятора автомобиля будет даже в тех случаях, когда источник питания эксплуатируется не один год. Лишь когда срок службы блока питания закончился, то такому агрегату ничем нельзя помочь.

В некоторых случаях виновниками разрядки блока питания являются сами автомобилисты. Эксплуатируя машину поездками на близкое расстояние, они не дают возможности батарее восстановиться полностью.

Неплотно закрыв двери и не захлопнув багажник, забыв выключить фары, они способствуют тому, что даже на стоянке батарея продолжает работать, уменьшая свой заряд.

Включенные лампочки и другие приспособления, требующие расхода заряда, за несколько часов могут разрядить аккумулятор до ноля.

Перед тем, как производить дополнительную (плановую) зарядку батареи или задуматься над покупкой нового агрегата, необходимо произвести визуальный осмотр агрегата, измерить силу тока, плотность электролита и определить напряжение в нем. Важно учитывать показатели приборов при работе блока питания без нагрузки и с дополнительной нагрузкой, считаться с условиями хранения и эксплуатации.

Как и чем проверяют нужный уровень заряда?

Замерять напряжение на источнике питания, прибегая к помощи бортового компьютера машины, крайне нежелательно, поскольку он часто может показывать ошибочные данные. Разнобой показателей происходит потому, что вольтметр приспосабливают не напрямую к батарее, а это приводит к возможным потерям, показывая цифры намного меньше, чем непосредственно на блоке питания.

Напряжение автомобильного аккумулятора желательно измерять с использованием мультиметра или вольтметра, снаряженного нагрузочной вилкой.

Используя первый прибор, необходимо выставить его в режим для измерения вольтажа. Затем к выводам блока питания прикладывают щупы устройства (полярность особого значения не имеет) и замеряют показатель напряжения.

Мультиметр стоит недорого и надежно служит в тех случаях, когда необходимо провести работы с установкой, обслуживанием и профилактикой автомобильного электрооборудования.

В инструкции к использованию прибора указаны таблицы, позволяющие определить уровень зарядки.

Использование нагрузочной вилки (прибора с вольтметром, двумя контактами, ручкой и дополнительным сопротивлением) для того, чтобы определить напряжение на клеммах аккумулятора, поможет изучить реальное состояние блока питания. В данном случае измеряется вольтаж с сопротивлением в замкнутой цепи. Вилка создает имитацию нагрузки на батарею, сопоставимую с запуском мотора.

Проверка напряжения акб.

Перед использованием данного устройства необходимо убрать всю грязь с корпуса батареи, хорошенько протереть его и очистить клеммы (для этого можно использовать мелкозернистую наждачную бумагу).

Первым делом для такого теста блок питания необходимо зарядить до максимума, после чего клеммы вилки подключают к выводам батареи и подают нагрузку в промежутке 5 секунд. На последней секунде засекают показания вольтажа на шкале вольтметра.

Если прибор покажет цифры ниже 9 вольт, то проверку АКБ больше производить нет необходимости – такой источник питания необходимо заменить.

Показатели напряжения аккумулятора под нагрузкой должны составлять 10–10,5В. После отсоединения прибора напряжение батареи немного увеличится.

Такая проверка демонстрирует работоспособность блока питания, поскольку нормальное напряжение могут выдержать практически все АКБ, а нагрузка указывает, какая из них «дохлая». Вилка создает нагрузки, в два раза превышающие показатели от номинальной емкости аккумулятора.

Если без дополнительной нагрузки источник питания демонстрирует показатели вольтажа полностью заряженного блока питания, а после присоединения нагрузочной вилки сильно «проседает», то это свидетельствует о какой-то неисправности в батарее (коротком замыкании, сульфатации и других факторах). Разобравшись с причиной, неисправность надо устранить или купить новый агрегат, чтобы старый аккумулятор однажды не подвел.

Зимние особенности показателей напряжения на блоках питания авто

Многие водители жалуются на то, что в холодную пору года в источнике питания при неработающем двигателе снижаются все его параметры, и машина не заводится. Предусмотрительные владельцы четырехколесных транспортных средств забирают батарею на ночь с улицы в теплое помещение.

Дело не в том, что на морозе происходит разрядка аккумулятора, а в том, что при минусовых температурах меняются показатели плотности электролита, отчего уменьшается уровень вольтажа.

У полностью заряженного аккумулятора сбоев в работе не бывает даже в сильные морозы.

У разряженной батареи состояние электролита зависит от температуры замерзания, что приводит к проблемам с запуском и нормальной работой двигателя.

Снижение температуры замедляет химические реакции в корпусе агрегата, с каждым градусом ниже ноля уходит примерно 1% максимального заряда, вследствие чего уменьшается и вольтаж.

Для тестирования аккумуляторов в минусовых условиях используют так называемый «холодный старт». Сначала измерения проводят при -18° С (такую температуру большинство блоков питания выдерживают без проблем), а затем при — 29° С.

Нормальная работа блока питания зависит не от напряжения, а от энергии отдачи. То есть, чем ниже показатели сопротивления, тем легче току протекать внутри корпуса.

В современных типах аккумуляторов показатели сопротивления снимают с помощью специальных примесей, которые добавляют в пластины, а также путем увеличения максимальной контактной площади электролита и пластин.

Максимально заряженной батарее не страшны любые морозы. Но зимой показатели того, какой должна быть зарядка авто, необходимо снимать хотя бы раз в 7–10 дней.

Зная, какое напряжение должно быть на аккумуляторе, необходимо помнить, что замеры напряжения желательно производить раз в месяц, чтобы предохранить батарею от нежеланных последствий. Проверить аккумулятор можно не только на СТО, но и в домашних условиях.

Интересные видео про норму зарядки акб

Напряжение аккумулятора автомобиля — диагностика и замеры

Сколько вольт должен показывать аккумулятор, который считается исправным? Нужные цифры известны, хотя сам метод диагностики по напряжению требует комментариев.

Сколько вольт должен показывать аккумулятор, который исправен и полностью заряжен – давайте выясним вместе, ведь это самый простой способ проверить состояние АКБ. Обычный вольтметр с десятыми долями вольта на шкале найдется, пожалуй, в гараже каждого уважающего себя автомобилиста, и этот прибор может многое сказать о вашем аккумуляторе.

Читайте также: Как завести машину, если сел аккумулятор

Замеры

– Если автомобиль заглушен несколько часов назад и все это время аккумулятор тоже отдыхает (все потребители на борту отключены), можно замерять на клеммах НРЦ – напряжение разомкнутой цепи. Для исправной заряженной батареи оно должно составлять 12,7 – 13,2 вольта. В любом случае цифра не менее 12,6 вольта – хороший результат, она будет свидетельствовать также об исправности электрооборудования автомобиля. Если меньше – батарея разряжена, а может быть и хуже того – требует замены.

Напряжение на клеммах аккумулятора, который несколько часов провел в “состоянии покоя”, должно быть не ниже 12,6 – 12,7 вольта

Наполовину посаженная батарея демонстрирует без нагрузки порядка 12,0 В или чуть ниже. Если на клеммах аккумулятора всего лишь порядка 11,5 В, запас энергии в нем близок к нулю (кстати, надолго оставлять батарею в таком состоянии нельзя, поскольку она засульфатируется и потеряет емкость).

Зарядное устройство старого, трансформаторного типа, позволяет владельцу регулировать ток зарядки по желанию – это полезная возможность

– Дав поработать двигателю после пуска несколько минут, и не останавливая его, снова подключите к батарее вольтметр. Если прибор покажет значения 13,5 – 14,1 вольта – и аккумулятор, и генератор почти наверняка в полном порядке. Если напряжение будет выше – значит, или аккумулятор подсажен (и усиленно заряжается генератором), или напряжение в сети завышено по причине неисправности. Попробуйте повторить замер через 5 – 10 минут: если показания упали ниже 14,2 – значит, дело было в подсевшей АКБ, если нет – разбирайтесь более детально с генератором и цепью зарядки.

Читайте также: Какое купить зарядное устройство для аккумулятора

Не просто вольты

Еще один способ замера напряжения дает возможность оценить не только степень заряженности, но и состояние аккумулятора в целом – точнее, его остаточную емкость. Для этого нужно замерить напряжение на клеммах при помощи так называемого нагрузочного моста – прибора, который измеряет напряжение АКБ под нагрузкой, имитирующей стартерный ток. Если на пятой секунде напряжение на клеммах не упало ниже 9 – 10 вольт, значит, аккумулятор еще послужит.

Нагрузочная вилка позволяет оценить остаточную емкость и запас энергии в батарее

Конечно, сегодня существуют и более хитрые, электронные приборы, которые оценивают состояние АКБ по скорости падения напряжения, отклику на сигнал особой формы, внутреннему сопротивлению батареи и прочим факторам. Но это уже сфера деятельности профессионалов, вторгаться в которую сегодня мы не будем.

Нормальное напряжение на аккумуляторе

Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности. Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера. Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Без нагрузки: что показывает тестер при 100% заряде

12,6-12,7 Вольт при +20…+25°C. Именно такое напряжение должно быть на аккумуляторе автомобиля через 6 часов после полной зарядки от бытовой сети или стоянки с неработающим двигателем. При измерениях важно отсоединить одну из клемм и учитывать температуру аккумулятора. Скажем, при -10…-15°C «напруга» 12,7 В соответствует уже 75% заряду.

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять

Все АКБ, которые держат более 10В в течение первых 5 секунд, считаются исправными. Да, статус размазанный, но точную степень разряженности или заряженности вилка без детального анализа параметров не скажет. Именно поэтому опираться на показания прибора с дополнительным сопротивлением не стоит даже при проверке нового аккумулятора перед покупкой в магазине.

Проблема в том, что у каждого АКБ свой показатель в А*ч, а единого напряжения, соответствующего 100% заряду под нагрузкой – нет. Таблиц тоже нет, зато есть еще одна головная боль. Отсутствуют единые требования к изготовлению нагрузочных вилок. В результате, можно купить прибор, потребляющий, скажем, 200 А или 100 А. И тогда вовсе возникает путаница.

Напряжение после снятия нагрузки восстанавливается до 12,66-12,7 В.
Температура окружающей среды – около +15°C.
Нагрузка – 100 А.

В дополнение к вольтажу: плотность электролита заряженной АКБ

1,26-1,28 г/см3 при +20…+25°C. Такая плотность химического вещества в каждой банке соответствует напряжению 12,6-12,7 В. Подобное соотношение показаний ареометра и мультиметра говорит о том, что емкость источника питания восстановлена до 100%. Говоря научным языком, сульфат, откладывающийся на пластинах при разряде в составе сульфата свинца, полностью покинул электроды и прореагировал с водородом, перейдя в серную кислоту.

Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз

12,9 В при -10…-15°C. Эта разность потенциалов соответствует 100% заряду АКБ. При минусовой температуре ход электрохимических реакций замедляется и факты тому подтверждение:

При -30°C фактическая емкость батареи составляет примерно 50% от указанной на этикетке.
Плотность электролита – 1,28 г/см3. Напряжение при -30°C – 12,4 В, а при +25°C – 12,7 В.
При температуре ниже -25°C аккумулятор перестает брать заряд от генератора.

К сведению. При разряде выделяется вода, и плотность электролитической жидкости падает, отчего случается ее замерзание при минусовых температурах. Лед коробит пластины, чем выводит АКБ из строя.

Чем вызваны отклонения от нормы в 12,6-12,7 В

Уменьшается плотность электролитической жидкости в банках.
Аккумулятор быстро разряжается и быстро заряжается.
Пластины покрыты белым слоем.

Что делать, если разность потенциалов ниже 12,6 В

Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.

Интересные факты из эксплуатации аккумуляторных батарей

Батарея и стартер

Емкость АКБ – 60 А*ч.
Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
Батарея ночевала на улице.
Длительность 1 попытки безуспешного запуска – 10 секунд.
Машина – Lada Priora.
Масло – полусинтетика Liqui Moly 10W-40.

К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.

Мультиметр – аккумулятор – ЗУ

Напряжение автомобильного аккумулятора, так же, как и его емкость – это основной параметр, на который должен обращать внимание автолюбитель. Напряжение может многое сказать о здоровье батареи, и может подсказать какие, при необходимости, можно внести вмешательства в её работу для устранения потенциальных неполадок.

Напряжение заряженного автомобильного аккумулятора обычно равно 12.65 В. Но оно варьирует, и это в порядке вещей. Есть некие диапазоны значений, и ориентироваться нужно именно на пороговые значения, за которые опасно заходить.

В этой статье речь пойдет об измерении напряжения автомобильной аккумуляторной батареи с помощью нагрузочной вилки. Это устройство состоит из двух контактов, вольтметра, сопротивления и ручки. Чтобы измерять напряжение, действуем следующим образом. Убираем весь возможный мусор с аккумулятора, очищаем клеммы, желательно до блеска. Далее подключаем наш прибор, плюс на плюс, минус на минус. Меряем каждую банку, фиксируем напряжение без сопротивления нагрузки.

Вам должно быть известно, что автомобильная аккумуляторная батарея в целом, в нормальном рабочем режиме, должна выдавать около 12,2 В на выходе. А каждая банка при этом должна выдавать около 2 В, не меньше. Если аккумулятор заряжен, или, по крайней мере, напряжение у него нормальное, то батарею можно проверить нагрузкой. Соответственно, при снижении напряжения аккумулятор требует подзарядки. При замере нагрузкой нужно на каждую банку давать нагрузочное сопротивление.
Сопротивление подбирается из расчета емкости самой аккумуляторной батареи, это важно. Для аккумуляторной батареи емкостью 100 Ач сопротивление подбирается около 0,010 Ом, для 50 Ач – примерно 0,020 Ом. Подсоединяем нашу вилку к каждой банке, замеряем значение около 5 секунд. Важно, чтобы был хороший контакт с клеммами. Напряжение каждой банки должно быть не ниже 1,8 В.
Очень важно при работе с аккумуляторной батареей соблюдать строгие меры безопасности. Нельзя допускать попадания электролита на кожу, работать нужно только в резиновых перчатках, сама батарея должна быть чистой.

Вполне возможно, что после измерения напряжения оказалось, что батарея имеет низкий заряд. Если после зарядки напряжение не выросло, или батарея при нормальном напряжении очень быстро теряет ток, то её можно попытаться восстановить, используя специальные присадки и специальный метод зарядки. Если же батарею никак не удается раскачать, то тогда следует её заменить – её износ будет лишь увеличиваться со временем, и резко.

Итак, напряжение полностью заряженного автомобильного аккумулятора равняется примерно 12,65 В, а вот пороговые 8 В уже могут говорить о полном (а часто и невосполнимом) разряде батареи. И перезаряд, и сильный разряд очень вредны для батареи, и такие значения с каждым циклом буквально в разы сокращают срок эксплуатации автомобильной аккумуляторной батареи.

Чем, собственно, так губителен сильный разряд батареи? При сильном разряде концентрация серной кислоты в электролите разительно падает, а это в свою очередь приводит к образованию осадка кристаллов сульфата свинца, а они просто выходят из дальнейшей химической реакции – они становятся нейтральным компонентом, и вернуть их в оборот уже нельзя. К тому же, низкая концентрация кислоты делает электролит очень похожим на воду, и такой электролит очень легко замерзает при низкой температуры – это практически стопроцентный разрыв аккумуляторной батареи – с такой батареей даже после запайки уже нереально что-то сделать. У перемерзшей батареи пластины закорочены практически везде.

Стоит также сказать, что особенно чувствительны к таким скачкам напряжения герметичные необслуживаемые батареи. В их нельзя влиять на плотность электролита, а значит потенциально их срок службы меньше, если служат они в суровых условиях. Рекомендуется зимой такие батареи почаще подзаряжать, и ни в коем случае не доводить их до глубокого разряда.

Стоит помнить, что напряжение заряженного автомобильного аккумулятора составляет 12,65 В, а дальнейший перезаряд ничего хорошего батарее не даст. Если вы не отключаете зарядное устройство после того, как аккумуляторная батарея уже около двух часов практически не принимает ток, то вполне может закипеть электролит, а это приведет к осыпанию пластин, а теоретически батарея и вовсе может взорваться, ведь при закипании электролита газ начинает выделяться особенно бурно.
Рекомендуется использовать автоматическое импульсное зарядное устройство. С таким устройством Вы не будете привязаны к процессу зарядки, оно само определит конец зарядки и отключит подачу энергии на батарею. Так Ваша батарея прослужит Вам дольше, а срок работы современных батареи равен 5-7 лет.

Напряжение аккумулятора транспортного средства, как и его емкость – самые важные показатели этого автомобильного узла, от которых напрямую зависит его функциональность и качество работы. Батареи используются для запуска силового агрегата, поэтому каждый автовладелец должен знать о том, каким является нормальное напряжение аккумулятора автомобиля, постоянно поддерживая его в рабочем состоянии. Конечно, я уже затрагивал эту тему в предыдущих статьях про аккумуляторы, однако сегодня хочу конкретизировать эту информацию …

СОДЕРЖАНИЕ СТАТЬИ

Для начала хочется сказать, что в современных машинах уже нет приборов с измерением «Вольт», хотя раньше они были. Поэтому чтобы определить напряжение нужно для начала обзавестись мультиметром, подробнее про это читайте здесь. Хочу отметить, что желательно хотя бы раз в месяц — два проверять напряжение батареи, чтобы вовремя принять меры.

Норма для основных свойств аккумулятора

Каким минимальным это значение должно быть, чтобы можно было запустить двигатель? Точного показателя здесь нет. В стандартном состоянии это свойство у полностью заряженной батареи должно составлять в среднем 12,6-12,7 вольт.

Зависимо от конкретных условий этот показатель может незначительно изменяться, и в этом нет ничего плохого. Так например, некоторые производители, заверяют что у их продукции напряжение около 13 – 13,2 В, это допустимо, однако сразу хочу вас предупредить.

Не стоит мерить напряжение сразу после зарядки АКБ, как пишут многие эксперты, нужно подождать хотя бы час, тогда оно должно опуститься с 13 до 12,7 Вольта.

Но оно может гулять и в другую сторону, когда падает ниже 12 вольт – это свидетельствует о том, АКБ разряжена на 50%.

В таком случае устройству понадобиться срочная зарядка, поскольку ее эксплуатация в таком состоянии гарантировано приводит к сульфатации пластин свинца. Это снижает и работоспособность АКБ, и продолжительность ее эксплуатации.

Но даже в случае такого низкого напряжения запустить мотор легкового транспорта вполне возможно. Если аккумулятор находится в рабочем состоянии, ему не требуется ремонт и генератор при работе двигателя обеспечивает зарядку батареи, устройство даже в таком состоянии можно смело использовать.

В том же случае, когда данный электрический параметр аккумулятора надает ниже 11,6 В, батарея практически полностью разряженная, дальнейшее ее использование в таком состоянии без подзарядки и проверки на работоспособность невозможно.

Таким образом, уровень нормального напряжения находится в интервале 12,6 – 12,7 Вольт (редко, но возможно до 13,2В. максимум.)

Однако на практике это встречается очень редко. Чаще всего для легковых автомашин составляет 12,2-12,49 вольта, что свидетельствует о неполном заряде.

Но в этом нет ничего плохого: снижение работоспособности и качество устройства начинается в том случае, если происходит снижение до 11,9 вольт или ниже.

Под нагрузкой

Напряжение можно разделить на три основных показателя:

Если говорить о номинальном напряжении, его кстати принято указывать в литературе и прочих материалах, оно равняется – 12В, но прямо-таки этот показатель далек от фактического параметра, я молчу о нагрузке.

Как мы уже говорили, нормальное рабочее напряжение аккумулятора легкового автомобиля составляет 12,6 – 12,7вольт. Но на самом деле более достоверным является фактический показатель, который может колебаться в пределах от 12,4 вольт примерно до 12,8 В. Я хочу, подчеркнуть — этот параметр снимается без нагрузки, что говорится в состоянии покоя.

А вот если подать нагрузку на нашу батарею, то параметры будут совершенно другими. Нагрузка обязательна, эта проверка показывает работоспособность батареи, ведь зачастую выдержать нормальное напряжение могут все АКБ, а вот нагрузку «дохлые» не выдерживают.

Суть проверки проста – на полностью работоспособный АКБ, создают нагрузку (при помощи специального аппарата – «нагрузочной вилки») в два раза превышающее его емкость.

ТО есть если у вас батарея емкостью на 60 Ам/ч, то нагрузка должна быть 120 Ампер. Длительность нагрузки примерно 3 — 5 секунд, причем напряжение не должно проседать ниже 9 Вольт, если показатель 5 – 6, значит ваш АКБ либо разряжен, либо почти «сдох». Также хочется отметить, что после нагрузки напряжение должно восстановиться примерно за 5 секунд до нормального показателя, как минимум в 12,4.

При «просадке» первым делом нужно зарядить батарею, и после повторить опыт с «нагрузочной вилкой», если большого проседания не замечено, значит АКБ была нужна подзарядка. Смотрим видео о проверке под нагрузкой.

Пару слов об электролите

Главный параметр, который определяет уровень напряжения в аккумуляторной батарее – это плотность электролита, что есть внутри этого устройства.

При разрядке АКБ расходуется кислота, доля которой в этом составе равна 35 — 36%. В результате этого снижается уровень плотности этой жидкости. В процессе зарядки осуществляет обратный процесс: расход воды приводит к образованию кислоты — результатом чего является возрастание плотности электролитического состава.

В стандартном состоянии при 12,7 В плотность данной жидкости в батарее равна 1,27 г/см3. В случае уменьшения любого из этих параметров снижается и другой.

Снижение напряжение в зимнее время

Часто автовладельцы жалуются, что в зимнее время при сильных морозах в аккумуляторе падают основные его параметры, в результате чего машина не заводиться. Поэтому некоторые водители забирают на ночь батарею в тепло.

Но на самом деле все обстоит не совсем так. При отрицательных температурах изменяется плотность электролита, что, как уже отмечалось, влияет на уровень напряжения. Но при достаточном заряде АКБ плотность электролита в морозы возрастает, вследствие этого возрастает и второе из самых важных свойств. Поэтому достаточно заряженной батарее даже в сильный мороз ничего не грозит. Если же оставить ее в мороз разряженной, плотность электролита будет снижаться, в результате чего и возникнут проблемы с пуском двигателя авто, возможно даже замерзание.

Проблемы с использованием и запуском силового агрегата транспортного средства в зимнее время связаны не со снижением основных параметров его АКБ, а с тем, что основные химические процессы внутри него при отрицательных температурах проходят медленнее, чем в обычное время.

Поэтому, при нормальном заряде уровень плотности и напряжения аккумулятора будут достаточными для того, чтобы запустить мотор машины даже в зимние морозы.

Сейчас небольшое видео.

На этом заканчиваю статью, думаю было познавательно, читайте наш АВТОБЛОГ.

(65 голосов, средний: 4,31 из 5)

Напряжение на клеммах аккумулятора при работающем двигателе. Подробнее о заряде и разряде аккумулятора автомобиля. Нормальное напряжение АКБ

Напряжение аккумулятора – это физическая величина электрической цепи, которая определяется потенциалов между положительным выводом и отрицательным. Напряжение в теории физики тесно связано с ЭДС и многие автомобилисты путают их, поэтому для начала нужно разграничить эти два понятия. Выражаясь простым языком, ЭДС – это максимальное значение Вольт, которое может выдать источник питания. Но к любому источник питания подключаются устройства, которые оно питает и тогда количество вольт в цепи становится меньше – это и есть напряжение.

Напряжение и ЭДС будут совпадать в том случае, если к элементу питания не подключены поглотители энергии. Если же выражаться языком физики, то ЭДС будет равен сумме напряжения на выводах аккумулятора и произведению тока в цепи и внутреннему сопротивлению. [ЭДС]=[напряжение]+[ток]*[сопротивление]

В автомобильном аккумуляторе без нагрузке замеряется ЭДС, а под нагрузкой замеряется напряжение. ЭДС образуется в таком аккумуляторе благодаря протеканию в нем электрохимических реакций, в результате которой выделяется энергия.

Чем замерить напряжение

Для измерения напряжение аккумулятора используют приборы, в основе которых лежит Вольтметр. Такие приборы замеряют напряжение на выводах аккумулятора и показывают значение через аналоговый или цифровой экран. На аналоговом экране отображается шкала значений напряжения, в интервале которой перемещается стрелка, указывающая на измеряемое значение. В цифровых устройствах имеется жидкокристаллический дисплей, на который цифрами выводит значение. Считается, что оптимальными являются цифровые экраны, т.к. меньше всего подвержены погрешностям шкалы, более устойчивы к вибрациям и доступнее для восприятия человеком.

Среди самих устройств выделяют 3 основных вида:

Вольтметр (как отдельный прибор)
Мультиметр (с функцией вольтметра)
Нагрузочная вилка (про них мы подробнее уже писали).

Как замерить напряжение на автомобиле

Процесс измерения напряжения у батареи, которая стоит на автомобиле имеет свои особенности. Проверка проходит на заглушенном двигателе, иначе Вы будете замерять напряжение с генератора. Перед тем, как замерять напряжение должно пройти не менее 8 часов с момента остановки двигателя, иначе измерения будут завышены из-за поверхностного напряжения. Снять поверхностное напряжение можно нагрузочной вилкой в течение 5 секунд.

Как бы ни изменялся автомобиль, конструкция автомобильного аккумулятора остается неизменной, а требования к нему все растут. Несмотря на суперсовременные технологии производства пластин и электролитов, аккумуляторы, как и раньше требуют внимания и ухода. И зарядки в первую очередь. О времени зарядки АКБ мы сегодня и поговорим, вспомним только как правильно и чем его нужно заряжать. От этого, кстати, зависит и время.

Когда нужно заряжать аккумулятор

Не всякий аккумулятор, который куплен в магазине, — сухозаряженный. Это значит, что в него достаточно долить электролит и можно смело ставить на автомобиль. Продаются и АКБ полностью готовые к эксплуатации. Но это нужно уточнять в инструкции к конкретному аккумулятору. Мы вовсе не о новых устройствах. Аккумулятор, который эксплуатируется в нормальных условиях, без перегрузок и на полностью исправном электрооборудовании, может требовать зарядки крайне редко. Аккумуляторная батарея быстро теряет заряд:

О том, что АКБ нужно заряжать, красноречиво говорит то, что автомобиль просто не запускается. У батареи не хватает напряжения провернуть стартером двигатель, поэтому запуск невозможен. Чтобы убедиться в том, что аккумулятор разряжен, можно просто проверить напряжение на клеммах. Нормальный показатель составляет 12-13 вольт, если тестер показывает 11 В, батарея разряжена на 75%, разряд батареи вполовину покажет напряжение 10 вольт, а если напряжение на клеммах меньше, АКБ разряжен полностью.

Как правильно зарядить аккумулятор

Очень важно знать сколько нужно заряжать автомобильный аккумулятор, потому что правильная зарядка его позволяет увеличить срок службы, а гарантия на батареи, как правило, 4-5 лет. Это в том случае, если не нарушать технологии зарядки и правильно эксплуатировать устройство. Принцип зарядки АКБ довольно прост, но нужно строго придерживаться технологии. На клеммы аккумулятора подается зарядный ток около 14 вольт, при этом сопротивление батареи растет, а становится меньше. В момент, когда батарея достигает номинального заряда, сопротивление самое высокое, а ток стремится к нулю.

Если передержать АКБ в этом положении, то возможно закипание электролита, что ничем хорошим не светит. В результате этого может начаться сульфатация, пластины осыпаются и аккумулятор замыкает накоротко. Это уже не лечится. Поэтому для зарядки стараются использовать специальные зарядные устройства, которые автоматически контролируют процесс зарядки. Вот о них и поговорим.

Какие бывают зарядные устройства

В зависимости от конструкции, зарядные устройства могут быть двух видов:

Трансформаторные.
Импульсные.

Трансформаторные устройства выполняют свою работу более качественно, с точки зрения физики, но они очень громоздкие, дорогие и требуют постоянного контроля над процессом. Дело в том, что самый качественный заряд батареи достигается при нескольких циклах зарядки/разрядки. Тогда емкость аккумулятора поддерживается на стабильном уровне в течение всего срока службы. Но для того, чтобы постоянно следить за трансформаторным ЗУ, необходимо время и вдохновение, чего у многих, к сожалению, не хватает. Поэтому на смену трансформаторным устройствам пришли более технологичные импульсные ЗУ.

Импульсные зарядные устройства

Импульсные устройства отличаются невероятной компактностью и высоким уровнем автоматизации по сравнению с трансформаторными приборами. Зарядное устройство, кроме всего прочего, должно еще выпрямлять и стабилизировать ток в сети, потому что АКБ мы заряжаем постоянным током, а бытовая сеть дает переменку. Кроме того, качество зарядки аккумулятора сильно зависит от величины напряжения. Импульсное устройство как раз и призвано контролировать эти показатели, причем гораздо точнее, чем трансформаторные устройства.

Но и это не самое главное в импульсных ЗУ. Самое ценное в них — полная автоматизация процесса. Нам нужно только проверить уровень электролита, полярность, выставить желаемое время зарядки, и устройство начинает серию циклических зарядок/разрядок до тех пор, пока аккумулятор не достигнет нужной величины заряда в 12 вольт. После зарядки устройство автоматически отключается, о чем оповещает светодиодным индикатором.

Следовательно, на время зарядки АКБ влияет не так степень ее разряженности, как способ зарядки. Поэтому при наличии опыта и трансформаторного устройства, лучшим вариантом, конечно, будет такой способ. Но зато импульсное ЗУ позволит четко и оперативно провести заряд батареи на должном уровне, не требуя особенных знаний и умений от пользователя. Следите за вашим аккумулятором, не разряжайтесь, и удачных всем дорог!

Причины потери напряжения в аккумуляторе.

АКБ полностью израсходовала собственный ресурс;
генератор вышел из строя;
присутствует утечка тока;

проведение визуального осмотра;
измерение ;
предварительное измерение напряжения.

Нормы и показатели аккумулятора в нормальном состоянии.

Видео (проверка аккумулятора мультиметром).

Анализ напряжения под нагрузкой.

номинальные показатели;
фактические свойства;
напряжение под нагрузкой.

Видео (проверка напряжения аккумулятора под нагрузкой).

Электролит – основной параметр анализа.

С помощью электролита можно определить уровень напряжения. Если происходит разрядка, уровень кислоты уменьшается. Её общий показатель в рабочей жидкости составляет около 35% (подробнее ). Восстановление зарядки позволяет компенсировать расход кислоты посредством её восстановления, но в это время расходуется вода, которую нужно долить. Как итог, плотность увеличивается, и восстанавливаются заводские параметры.

Таблица плотности электролита в аккумуляторе.

Зимний период – злой враг для любого аккумулятора.

По напряжению аккумулятора можно судить о степени заряженности АКБ, поэтому следует научиться правильно определять эту величину на клеммах источника электроэнергии. В этой статье будут описаны основные методы измерения этого параметра с помощью мультиметра, а также будут приведены эталонные значения напряжения на батареях различной конструкции.

Содрежание

Напряжение аккумулятора под нагрузкой

Напряжение аккумулятора под нагрузкой будет ниже, чем в состоянии покоя. По этому показателю можно также судить об исправности батареи. Если после подключения нагрузочной вилки контрольный прибор покажет менее 9 В, то АКБ разряжена и ее необходимо зарядить. Если после повторения процедуры ситуация не изменится, то батарею в ближайшее время нужно будет заменить новой.

Если нет возможности применить нагрузочную вилку, для проведения тестирования аккумулятора под нагрузкой, то можно воспользоваться цифровым мультиметром, а в качестве нагрузки включить стартер двигателя.

Если напряжение в бортовой сети при включении стартера упадёт ниже 9 В, то в этом случае также потребуется зарядить АКБ с помощью ЗУ. Также стоит проверить элементы проводки и потребители электроэнергии на исправность. Если нет утечки электричества в системе, а при полностью заряженной батарее будет снова наблюдаться чрезмерное падение напряжения, то аккумулятор стоит заменить.

Если мощные потребители электроэнергии не будут подключаться к аккумулятору, то напряжение под незначительной нагрузкой слишком сильно изменяться не будет.

Напряжение аккумулятора без нагрузки

Напряжение аккумулятора, к которому не подсоединены потребители электроэнергии, составляет 12,6 – 12,8 В. Если напряжение в состоянии покоя меньше этого показателя, то это будет говорить о том, что батарея разряжена или в некоторых банках имеется короткое замыкание. Эксплуатация АКБ с пониженным уровнем заряда непременно приведёт к образованию на пластинах сернокислого свинца, что станет причиной значительного падения ёмкости устройства.

Чтобы произвести точные измерения напряжения аккумулятора без нагрузки следует обязательно снять клеммы с выводов батареи непосредственно перед подключением измерительного прибора.

Напряжение заряженного аккумулятора

Если аккумулятор полностью заряжен, то величина напряжения будет зависеть от модели АКБ. Если эксплуатируется обычная сурьмянистая батарея, то минимальное значение этого показателя должно быть 12,6 В.

У кальциевого аккумулятора этот показатель может быть немного выше, а на клеммах гелевой батареи, этот параметр не должно опускаться ниже 13 В. При отклонении этого показателя от нормы АКБ необходимо зарядить током равным 10% от ёмкости батареи.

Если напряжение аккумулятора замеряется при работающем двигателе, то показания прибора будут значительно выше. При исправном аккумуляторе и реле-регуляторе напряжение на клеммах может достигать максимального значения в 14 В.

Нормальное напряжение аккумулятора

Нормальное напряжение АКБ – это показатель, который отображён в документации к источнику электроэнергии. Если при покупке новой батареи, её не удаётся зарядить до указанного в инструкции значения, то такая неисправность будет являться гарантийным случаем.

Если на автомобиле исправен реле-регулятор и генератор, то АКБ, во время эксплуатации машины, будет автоматически заряжаться до нормального уровня. Желательно на протяжении всего срока эксплуатации стремиться к использованию батареи только при наличии нормального напряжения на клеммах. При значительных отклонениях этого параметра в меньшую сторону в зимнее время года, электролит в разряженном аккумуляторе может полностью замёрзнуть, а летом будут более интенсивно разрушаться свинцовые пластины.

Уровень заряда у сурьмянистых и гибридных АКБ при напряжении в Вольтах
Темперптура электролита	100%	75%	50%	25%	0%
48,9	12,663	12,463	12,253	12,073	11,903
43,3	12,661	12.,461	12,251	12,071	11,901
37,8	12,658	12,458	12,248	12,068	11,898
32,2	12,655	12,455	12,245	12,065	11,895
26,7	12,650	12,45	12,240	12,060	11,890
21,1	12,643	12,443	12,233	12,053	11,883
15,6	12,634	12,434	12,224	12,044	11,874
10	12,622	12,422	12,212	12,032	11,862
4,4	12,606	12,406	12,196	12,016	11,846
-1,1	12,588	12,388	12,178	11,998	11,828
-6,7	12,566	12,366	12,156	11,976	11,806
-12,2	12,542	12,342	12,132	11,952	11,782
-17,8	12,516	12,316	12,106	11,926	11,756

Уровень заряда у Кальциевых, AGM и GEL АКБ при напряжении в Вольтах
Темперптура электролита	100%	75%	50%	25%	0%
48,9	12,813	12,613	12,416	12,013	11,813
43,3	12,811	12,611	12,411	12,011	11,811
37,8	12,808	12,608	12,408	12,008	11,808
32,2	12,805	12,605	12,405	12,005	11,805
26,7	12,8	12,6	12,4	12,0	11,8
21,1	12,793	12,593	12,393	11,993	11,793
15,6	12,784	12,584	12,384	11,984	11,784
10	12,772	12,572	12,372	11,972	11,772
4,4	12,756	12,556	12,356	11,956	11,756
-1,1	12,738	12,538	12,338	11,937	11,738
-6,7	12,716	12,516	12,316	11,916	11,716
-12,2	12,692	12,492	12,292	11,892	11,692
-17,8	12,666	12,466	12,266	11,866	11,666

Напряжение разряженного аккумулятора

Если напряжение аккумулятора менее 11,6 В, то АКБ считается полностью разряженной. В этом случае эксплуатация источника электроэнергии невозможна и для восстановления его работоспособности потребуется использовать зарядное устройство, работающее от сети 220 В.

Практически все свинцовые АКБ чувствительны к полному разряду. Кислотно кальциевые аккумуляторы способно потерять значительную часть своей емкости даже после однократного глубокого разряда. Сурьмянистое устройство обладает большое терпимостью. Наиболее устойчивы к полному разряду являются гелевые и AGM батареи.

Напряжение аккумулятора зимой

Зимой, постоянный недозаряд батареи может привести к значительному уменьшению плотности электролита, вследствие чего жидкость внутри банок может замёрзнуть. Замерзание электролита, во многих случаях, приводит к полной неработоспособности источника электроэнергии. Чтобы этого не произошло в зимний период на клеммах должно быть не менее 12,5 В.

Если эксплуатируется обслуживаемая модель аккумулятора, то уровень заряженности батареи можно контролировать без использования вольтметра. Достаточно производить регулярные замеры плотности электролита, которая у полностью заряженной АКБ должна составлять около 1,28 г/см3.

Современные транспортные средства могут обладать различными видами подсветки, проигрывателями музыки, телевизорами и другими элементами, создающими нагрузку на источник питания. Недостаточное напряжение аккумулятора автомобиля не позволит обеспечить полноценное функционирование всех устройств и приспособлений. В этом случае добиться комфортной эксплуатации машины попросту не удастся.

Основные причины снижения напряжения

Автомобильный аккумулятор работает по принципу преобразования химических веществ непосредственно в электрическую энергию. При зарядке происходит все наоборот. Во время функционирования прибора генерируется ток из-за осаждения сульфатов на пластинах. Концентрация электролита снижается, а внутреннее сопротивление одновременно с этим повышается.

Чаще всего напряжение аккумулятора автомобиля теряется по следующим причинам:

ресурс АКБ полностью истек;
сломался генератор;
имеется утечка тока через проводку;
цепь не была рассчитана на определенную нагрузку.

Ситуацию можно исправить практически во всех случаях, если речь не идет об износе устройства. Нормальное напряжение может быть восстановлено даже при использовании агрегата в течение нескольких лет. Одно лишь измерение тока не может являться основанием для оценки качественных характеристик батареи.

Показатели в обычном состоянии

В идеале нормальное напряжение аккумулятора автомобиля не должно быть меньше 12,4-12,8 вольт. При снижении показателей не способен обеспечить полноценную работу двигателя, но его запуск при исправном генераторе может производиться. Однако продолжать эксплуатацию такого прибора не рекомендуется, так как на пластинах может появиться крупнокристаллический сернокислый свинец, который приводит к снижению емкости батареи.

Падение показателей до 11,6 вольт свидетельствует о полной разрядке устройства. Его применение в таком состоянии не является возможным. Тут потребуется специальная подзарядка, способная восстановить заводские стандарты и получить на выходе нормальное напряжение аккумулятора автомобиля.

Вспомогательная таблица

Зная о том, сколько вольт показывает измерительный прибор, нельзя узнать степень износа источника электрического питания. Однако определить примерный процент зарядки вполне реально. Для этого необходимо воспользоваться приведенной ниже таблицей.

Показания в вольтах	Заряженность в процентах

Параметры под нагрузкой

Выше указывалось обычное напряжение аккумулятора автомобиля без нагрузки. Однако определить работоспособность батареи таким способом, как выяснилось, невозможно. Для этого на устройство посредством специальной вилки необходимо дать нагрузку в два раза выше.

Длительность рабочей фазы должна составлять 4-5 секунд. Напряжение не должно упасть ниже 9 вольт. При сильной просадке в первую очередь следует зарядить батарею и провести повторную проверку. Ситуация не будет меняться, если ресурс АКБ полностью исчерпан.

Нормальное напряжение на аккумуляторе автомобиля при работающем двигателе

Измеряется количество вольт и при заведенном моторе. В обычных условиях рабочее напряжение аккумулятора автомобиля должно колебаться от 13,5 до 14 В. При низкой зарядке батареи показатель превышает максимальное значение, так как генератор вынужден функционировать в усиленном режиме.

В большинстве случаев повышенное напряжение не таит какой-то опасности. Если с электрическим оборудованием все нормально, то оно через 5-10 минут после запуска двигателя возвращается в нормальное состояние. Постоянное повышение показателей может приводить к перезаряду источника питания, из-за чего будет выкипать электролит.

При измерениях бывает и пониженное напряжение аккумулятора автомобиля. Это свидетельствует о том, что батарея не успевает полностью заряжаться. Для тестирования необходимо постепенно включать электрические потребители (фары, музыку, кондиционер и другие устройства), производя измерения. При неисправном генераторе показатели будут падать более чем на 0,2 В.

Влияние зимнего времени года

Часто владельцы транспортных средств жалуются на то, что при минусовых температурах ухудшаются параметры АКБ. Однако это не совсем так. При морозах происходит изменение плотности электролита, что сказывается на выработке тока. Однако при достаточном заряде батарее ничего не грозит. Поэтому снимать ее в холодное время года и заносить в тепло вовсе не обязательно.

Снятие показателей при помощи специальных приборов

Выше приведена теоретическая информация, позволяющая ознакомиться с основными нормами. Однако необходимо также знать, как измерить напряжение аккумулятора автомобиля. Для снятия показателей должны использоваться специальные устройства, которые подключаются непосредственно к клеммам батареи. Проверку рекомендуется осуществлять при температуре электролита 25 градусов.

При проведении измерений без нагрузки обычно применяется тестер. На нем выбирается определенный режим работы. Красный контакт подсоединяется к плюсовому полюсному выводу, а черный — к минусовому. На дисплее должно появиться текущее значение.

Показания в замкнутой цепи позволяет зафиксировать нагрузочная вилка. Она имитирует ситуацию с запуском двигателя, измеряя рабочее напряжение в таких условиях. Измерительный прибор подключается к выпускам по той же схеме. На АКБ подается нагрузка в течение 5 секунд.

Дополнительные сведения

Проверять стоит даже напряжение нового аккумулятора автомобиля после продолжительной эксплуатации. При плохо работающем генераторе он может постепенно разряжаться, а значит, показания вольтметра могут быть гораздо ниже нормы. Для восстановления допустимых значений потребуется подзарядка.

Производить измерения посредством бортового ПК не рекомендуется, так как конечный результат будет иметь существенную погрешность, что объясняется спецификой подключения устройства к сети. Приблизительные данные для выявления проблем не должны использоваться.

Комплексную проверку аккумуляторной батареи необходимо проводить регулярно. Если транспортное средство не эксплуатировалось в течение нескольких дней, а измерительный прибор показал значительное снижение напряжения, то срок службы источника питания истекает.

Особенности эксплуатации батареи

Чтобы напряжение аккумулятора автомобиля находилось в норме длительное время, следует соблюдать определенные правила.

Непосредственно перед запуском двигателя необходимо отключать потребители электроэнергии. Нагрузка при одной попытке не должна превышать по времени интервал 5-10 секунд. Если с четвертого или пятого раза мотор не заводится, то следует провести диагностику систем зажигания и подачи топлива.
Периодически требуется проверять целостность проводки автомобиля. Имеющиеся утечки тока в цепях приводят к быстрой разрядке АКБ, а значит, и потере рабочего напряжения. Замер потери электроэнергии должен производиться на станциях технического обслуживания.
При городской езде в зимнее время, когда двигатель работает на малых оборотах, а включенных потребителей достаточно много, желательно подзаряжать АКБ при помощи стационарных зарядных приспособлений. В этом случае прибор электропитания будет служить дольше, вырабатывая необходимый ток.
Аккумуляторная батарея должна содержаться в чистоте, особенно это касается мест возле полюсных выводов. Ее рекомендуется протирать ветошью, которая смочена в растворе кальцинированной соды. Можно также использовать аммиачную смесь.

Правила подзарядки АКБ

Аккумуляторная батарея должна своевременно заряжаться, чтобы напряжение во время эксплуатации транспортного средства было оптимальным. При осуществлении данного мероприятия необходимо придерживаться ряда правил.

Зарядка должна производиться при температурном режиме более 0 градусов.
Перед подключением к электрической сети откручиваются заливные пробки и оставляются в посадочных отверстиях.
Необходимо использовать прибор, способный обеспечивать напряжение 16 вольт.
Закручивать пробки не следует в течение 20 минут после завершения зарядки, чтобы скопившиеся газы смогли беспрепятственно выйти наружу.
Помещение должно иметь приточно-вытяжную вентиляцию.
Критерием завершения заряда будет являться достижение оптимального напряжения или плотности 1,27 г/куб. см.
Температура электролита внутри прибора, подключенного к сети, не должна превышать 45 градусов.
Измерения тока рекомендуется производить спустя 8 часов после проведения зарядки.
Если имеется индикатор, то время отключения прибора от сети определяется по нему.

Заключительная часть

Каждому водителю не помешает изучить информацию о том, какое должно быть напряжение на аккумуляторе автомобиля. С ее помощью он сможет безошибочно определить уровень заряда и эксплуатационные способности батареи. Измерения следует проводить, как в статическом, так и динамическом режиме при помощи вышеупомянутых приспособлений. В случае необходимости должна быть произведена зарядка источника питания с соблюдением базовых правил.

Напряжение аккумуляторов для автомототехники

Работоспособность автомобильного или мотоциклетного аккумулятора очень сильно зависит от емкости и напряжения. Если батарея заряжена недостаточно, то вряд ли удастся запустить двигатель транспортного средства, поэтому нужно следить чтобы аккумулятор всегда был полностью заряжен. Для стандартных аккумуляторов на 12 Вольт напряжение полностью заряженной батареи должно составлять от 12,6 до 12,9 Вольт, некоторые показывают чуть больше 13 Вольт. Следует обязательно проверять напряжение хотя бы раз в 2 месяца, чтобы успеть вовремя защитить свой аккумулятор от поломки.

Минимальное и нормальное напряжение без нагрузки

Вообще напряжение в аккумуляторах бывает следующим:

Номинальное. Оно обычно указано в технической литературе – 12 В. Крайне редко совпадает с фактическим, более того, при таком напряжении батарея явно нуждается в подзарядке.
Фактическое. В состоянии покоя колеблется примерно от 12,4 В до 12,9 В.
Под нагрузкой. Очень важный показатель работоспособности батареи, речь о нем пойдет чуть позже.

Проверять фактическое напряжение стоит не раньше, чем через час после полной зарядки аккумулятора, так как сразу после неё показатели будут завышены, могут превышать 13 В. Через час напряжение не должно быть ниже 12,6-12,7 В. Если оно опускается ниже, значит, батарея не держит заряд.

Если измерения показали напряжение 11,9-12 В, то батарея разряжена примерно наполовину, но её еще можно использовать для запуска двигателя. После того как мотор заведется, АКБ будет автоматически подзаряжаться от генератора. А вот если пользоваться автомобилем или мотоциклом вы не планировали, то аккумулятор срочно нужно заряжать, иначе будет происходить сульфатация свинцовых пластин АКБ, что крайне нежелательно. Дело в том, что постепенно снижая работоспособность батареи, сероватый налет сульфата свинца приводит к полному выходу её из строя,

В том случае, когда измерения показали вам всего 11,6 Вольт или ниже, ваш аккумулятор полностью разряжен, не стоит даже и пытаться его использовать, пока не зарядите и не проверите заново.

Итак, минимально возможное для запуска двигателя напряжение, измеряемое без нагрузки — 11,9 В. Нормальные рабочие показатели этого параметра – 12,4-12,9 Вольт. Фактически чаще всего заряд аккумулятора колеблется от 12,2 до 12,5 В, так как полный заряд АКБ бывает далеко не всегда.

А что будет под нагрузкой?

Чтобы определить, насколько работоспособна батарея, проверять её под нагрузкой обязательно, там будут совсем другие цифры. В состоянии покоя держать заряд может большинство аккумуляторов, даже непригодных к работе. Чтобы выявить «убитые» АКБ и нужна проверка под нагрузкой.

Как это происходит:

К полностью заряженному аккумулятору на 3-4 секунды при помощи нагрузочной вилки подключают нагрузку, которая превышает емкость батареи в 2 раза.
Снимают показатели напряжения в процессе работы АКБ под нагрузкой, они не должны быть ниже 9 В. Если этот параметр меньше 6, то либо вы не зарядили батарею перед проверкой, либо аккумулятор совершенно непригоден к работе.
Отключив нагрузку, через 5-6 секунд снова нужно снять показатели. Напряжение должно полностью восстановиться до нормы, хотя бы до 12,3-12,5 В.

Когда показатели при проверке были значительно ниже нормы, зарядите батарею до конца и попробуйте произвести измерения еще раз. Если увидите тот же результат – надо купить аккумулятор, так как старый пора менять.

Как связаны напряжение АКБ и плотность электролита

Связь самая прямая. Чем выше один показатель, тем выше другой. При нормальном напряжении в 12,7 Вольт плотность электролита в большинстве аккумуляторов составляет 1,27 г/куб. см. При снижении заряда аккумулятора уменьшается плотность электролита, так как при этом процессе расходуется кислота. Когда АКБ начинает заряжаться, расходуется вода и образуется кислота, что приводит к повышению плотности содержимого электролитических батарей.

Зимой если заряд аккумулятора достаточно высокий, то плотность электролита растет, значит, растет и напряжение. Выходит, что для хорошо заряженного аккумулятора мороз не страшен. А вот если батарея разряжена, то на морозе плотность электролита будет снижаться и напряжение падать, в этом случае и возникают проблемы при запуске мотора.

простых способов проверить напряжение аккумулятора (пошаговые инструкции)

Аккумулятор вашего автомобиля — его спасательный круг. Без исправной батареи вы никуда не денетесь. Это означает, что вам следует регулярно проверять заряд аккумулятора, чтобы убедиться, что в нем достаточно заряда, чтобы прослужить вам следующие пару месяцев. Сегодня мы покажем вам простой способ проверить напряжение аккумулятора.

К счастью, это относительно простая задача. Если у вас есть подходящие инструменты для работы, нет причин, по которым вы не можете справиться со всем самостоятельно.

Перед запуском

Виноваты генератор или аккумулятор?

Если вы замечаете некоторые проблемы с питанием и вас беспокоит перспектива разрядки аккумулятора, вам следует сначала выполнить несколько тестов, чтобы определить, связана ли проблема с аккумулятором или системой зарядки (генератором), прежде чем тратить хорошие изменения в том, что вам не нужно.

Что такое генератор, спросите вы?

Генератор преобразует энергию двигателя в переменный электрический ток для аккумулятора, который питает электрические системы автомобиля.Так что, если кажется, что ваша батарея не работает, это первое место, куда вам следует обратиться.

Проверить исправность генератора можно несколькими способами:

После того, как вы завели автомобиль, включите фары. Если вы обнаружите, что свет немного тусклый, это может быть признаком того, что свет в основном питается от батареи. В таком случае это означает, что генератор создает небольшой заряд или совсем его не создает.
Включите фары и попробуйте увеличить обороты двигателя.Если ваши фары светят ярче во время оборота, это может означать, что ваш генератор вырабатывает некоторый ток, но недостаточный на холостом ходу, чтобы поддерживать достаточно заряженную батарею. И наоборот, если яркость фар не меняет яркость, ваш генератор, скорее всего, работает плавно.
Если внутреннее освещение постепенно тускнеет во время движения автомобиля, вероятно, виноват ваш генератор.
Если вы помните, что слышали легкий рычащий звук, исходящий из вашего автомобиля, до того, как ваши дела ухудшились, это может быть признаком того, что генератор выходит из строя.

Примечание. Если вы не испытываете ни одного из этих симптомов, вам следует проверить напряжение аккумулятора.

Вот несколько способов проверить напряжение аккумулятора самостоятельно.

Помните, черный — отрицательный, красный — положительный. Очень важный.

Как проверить напряжение аккумулятора с помощью вольтметра

Простой метод проверки напряжения вашей батареи заключается в использовании вольтметра, который измеряет разность электрических потенциалов между двумя точками в электрической цепи (грубо говоря: напряжение).Мы рекомендуем вам выбрать цифровой вольтметр, так как им намного проще пользоваться.

Для наиболее точных показаний выполните этот тест через двенадцать часов после выключения автомобиля, чтобы дать возможность любому поверхностному заряду рассеяться.

Убедитесь, что ваш автомобиль выключен.
Снимите крышку положительного полюса аккумуляторной батареи. Проверьте клемму на предмет коррозии и при необходимости очистите . Затем вам нужно подключить положительный вывод вольтметра к положительному выводу батареи.После этого подключите отрицательный вывод вольтметра к отрицательной клемме аккумулятора, выполнив те же действия, что и для положительного полюса. Теперь вы готовы проверить показания вольтметра.
Проверить показания. Полностью заряженный аккумулятор обычно показывает показание вольтметра от 12,6 до 12,8 вольт. Если ваш вольтметр показывает напряжение где-то между 12,4 и 12,8, это означает, что ваша батарея в хорошем состоянии.
Любое напряжение выше 12,9 В является хорошим индикатором чрезмерного напряжения аккумулятора. Если это так, включите дальний свет, чтобы снять избыточное напряжение с поверхности. (Кроме того, чрезмерный заряд может означать, что ваш генератор виноват в перезарядке аккумулятора.)
Зарядите аккумулятор, если вольтметр показывает напряжение ниже 12,4. Но если ваш вольтметр показывает напряжение ниже 12,2 вольт, вам следует подумать о «непрерывной подзарядке» аккумулятора . По сути, это означает, что вы будете заряжать аккумулятор гораздо медленнее, что позволяет избежать риска применения избыточной силы тока заряда, которая может вызвать много избыточного тепла и выделение газов (а в крайних случаях — взрывы).

Методика запуска двигателя

Не избавляйтесь от вольтметра, он вам все равно понадобится для этого теста. Кроме того, если у вас нет дистанционного стартера, сядьте на сиденье водителя и наблюдайте за показаниями вольтметра.

Чтобы проверить напряжение автомобильного аккумулятора методом «кривошипа», подключите вольтметр к аккумулятору, выполнив действия, описанные выше. Затем попросите друга провернуть двигатель на несколько секунд, пока вы следите за вольтметром.(Под «кривошипом» мы подразумеваем запуск вашего автомобиля для подачи энергии на двигатель с помощью внешней силы, такой как дистанционный стартер (не ключ). Название происходит из старых времен, когда буквально металлический кривошип был необходим для включения двигателя вручную. .) Если значение напряжения ниже 9,6 В, это означает, что аккумулятор сульфатирован и больше не сохраняет и не принимает заряд.

Если хотите, вы можете пройти этот тест немного дальше, отключив зажигание или впрыск, чтобы двигатель не запускался.Это позволит вам проворачивать двигатель немного дольше, но мы рекомендуем запускать его не дольше 15 секунд. Если аккумулятор заряжен должным образом, вольтметр должен показать, что он поддерживает напряжение 9,6 В или выше.

Другие методы

Это всего лишь два способа измерения напряжения аккумулятора, но они являются одними из самых простых и наиболее экономичных.

Если вы все еще не уверены в том, как что-то делается, или если у вас нет уверенности, чтобы сделать это самостоятельно, помните, что вы всегда можете заказать свой автомобиль для обслуживания по телефону в вашем местном офисе Go Auto , мы с радостью поможем!

Как проверить вашу автомобильную батарею | Тестирование и обслуживание аккумуляторов

Важно регулярно проверять аккумулятор и электрическую систему, а не только тогда, когда они начинают проявлять признаки разряда.Проактивное тестирование (или проверка того, что ваш механик делает это) два раза в год, поможет снизить ваши шансы на сбой. Большинство розничных продавцов предлагают простой бесплатный пятиминутный тест батареи. Воспользуйтесь нашим сервисом поиска продавца в ближайшем к вам месте, чтобы бесплатно протестировать аккумулятор.

Сколько вольт должно быть у автомобильного аккумулятора при полной зарядке?

Полностью заряженные автомобильные аккумуляторы должны иметь напряжение 12,6 В или выше. Когда двигатель работает, это измерение должно составлять от 13,7 до 14,7 вольт.Если у вас нет мультиметра, чтобы определить напряжение аккумулятора, вы можете проверить свою электрическую систему, запустив автомобиль и включив фары. Если они тусклые, это указывает на то, что световые индикаторы отключены от аккумулятора и что генератор переменного тока производит небольшой заряд или совсем не заряжает его. Если индикаторы становятся ярче при увеличении оборотов двигателя, это означает, что генератор вырабатывает некоторый ток, но может не вырабатывать достаточного количества тока на холостом ходу, чтобы поддерживать аккумулятор должным образом заряженным. Если индикаторы имеют нормальную яркость и не меняют интенсивность при увеличении оборотов двигателя, ваша система зарядки, вероятно, работает нормально.Если у вас возникли проблемы с аккумуляторной системой и проверка фар прошла успешно, вам следует проверить, держит ли аккумулятор заряд или что-то в автомобиле его разряжает.

Как выполнить нагрузочный тест?

Чтобы пройти тест под нагрузкой, аккумулятор должен поддерживать 9,6 В в течение 15 секунд при тестировании при половине номинального значения CCA и температуре 70 ° F (или выше). Этот тест должен проводиться с истинной нагрузкой (углеродным ворсом), а не с одним из портативных тестеров, которые работают по алгоритму проводимости.Тест должен проводиться при высоком уровне заряда аккумулятора. Обязательно прочтите и соблюдайте все инструкции по безопасности и обращению с аккумулятором, на этом веб-сайте и с тестером аккумулятора. Если вы хотите протестировать аккумулятор, воспользуйтесь функцией «Поиск продавца» в ближайшем к вам месте.

Как проверить автомобильный аккумулятор мультиметром | Путеводители по покупкам

Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор. К сожалению, большинство владельцев транспортных средств не проверяют аккумулятор до тех пор, пока он не выйдет из строя.В качестве профилактического обслуживания рекомендуется регулярно, не реже двух раз в год, проверять напряжение аккумуляторной батареи с помощью мультиметра.

Мультиметр — это электронный измерительный прибор, который используется для измерения напряжения, силы тока и сопротивления от источника электрического тока. Наиболее распространенное автомобильное применение мультиметра — проверка силы автомобильного аккумулятора. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании.Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить.

Подготовка аккумулятора

Первый шаг — найти аккумулятор транспортного средства (обратитесь к руководству пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах. Положительный вывод обычно имеет красную крышку и знак «плюс», в то время как отрицательный вывод имеет черную крышку и знак «минус». Поскольку коррозионные отложения могут помешать мультиметру снимать точные показания напряжения, его следует очистить мелкозернистой наждачной бумагой.Необходимо надевать перчатки, чтобы предотвратить воздействие на кожу вредных химикатов и аккумуляторной кислоты. Когда клеммы будут чистыми, они будут служить точками подключения щупов мультиметра.

Настройка мультиметра

Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом операция довольно проста. Чтобы проверить электрическую мощность автомобильного аккумулятора, поверните шкалу мультиметра в положение «20 вольт». Но перед тем, как использовать мультиметр, необходимо удалить весь поверхностный заряд аккумулятора, чтобы обеспечить точное считывание.Для этого фары нужно включить примерно на две минуты, затем выключить.

Измерение и анализ

Для измерения нагрузки батареи мультиметр имеет два щупа: красный и черный. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик — для контакта с отрицательной клеммой.

Когда щупы касаются клемм, когда автомобиль выключен и аккумулятор находится в покое, на дисплее мультиметра должно отображаться показание от 12,2 до 12,6 В (полная зарядка).Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если измеренное значение меньше 12,2 В, напряжение покоя аккумулятора слабое, а это означает, что, скорее всего, его необходимо зарядить или заменить.

Как только напряжение покоя определено, пора получить показания цикла запуска. Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера.Чтобы получить это показание, потребуется второй человек, который запустит зажигание. Как только автомобиль будет включен, показания напряжения на мгновение упадут, но не должны упасть ниже 10 вольт. Если оно упадет ниже 10 вольт, это означает, что аккумулятор не имеет достаточной силы переключения и склонен к выходу из строя. Опять же, в этом случае может потребоваться перезарядка или замена батареи.

Сразу же после цикла запуска автомобиль переходит в режим холостого хода и стабильно расходует заряд аккумулятора.При работающем двигателе номинал мультиметра должен оставаться в диапазоне от 14 до 14,5 В. Снижение уровня ниже 14 означает, что либо батарея разряжена и ненадежна для продолжительной работы автомобиля, либо выходит из строя генератор переменного тока. Задача генератора — вырабатывать энергию для питания электрической системы и зарядки аккумулятора во время движения автомобиля.

Проверка генератора переменного тока

Для проверки генератора переменного тока включите все электрическое оборудование автомобиля — фары, внутреннее освещение, климат-контроль, стереосистему.Это позволит максимально увеличить напряжение нагрузки. Если показания мультиметра опускаются ниже 13,5 В, генератор не может должным образом зарядить аккумулятор и может нуждаться в замене. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения.

Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. Периодическое тестирование может помочь предсказать и предотвратить неминуемые сбои, которые часто происходят без предупреждения.

Как проверить напряжение автомобильного аккумулятора

Вам не нужно быть механиком, чтобы проверить напряжение автомобильного аккумулятора в Slidell, Picayune или St.Тамманский приход. Вам просто нужно прочитать это краткое руководство от своих друзей в Honda of Slidell.

Регулярное выполнение этих шагов может помочь вам обнаружить проблемы с аккумулятором до того, как вы окажетесь где-нибудь в затруднительном положении. Читайте дальше, чтобы узнать, как проверить напряжение автомобильного аккумулятора как с помощью мультиметра, так и без него, и свяжитесь с нами с любыми вопросами!

Расписание обслуживания сегодня!

Использование тестера автомобильного аккумулятора

Вам понадобится инструмент для тестирования автомобильного аккумулятора, называемый мультиметром, чтобы проверить напряжение автомобильного аккумулятора.Этот инструмент — недорогое и полезное дополнение к вашему гаражу. Если у вас есть этот инструмент, проверить автомобильный аккумулятор довольно просто.

Выключите автомобиль. Убедитесь, что зажигание и фары выключены. Затем откройте капот и найдите автомобильный аккумулятор.
Настройте мультиметр. Каждый инструмент немного отличается, но многие тестируют разные типы тока. Чтобы проверить автомобильный аккумулятор, вам нужно установить мультиметр на постоянный или постоянный ток для постоянного тока.Если есть диапазон напряжения, установите его на 20 В.
Подсоедините датчики. Сначала подсоедините красный / положительный кабель к красной / положительной клемме аккумуляторной батареи. Затем прикоснитесь черным / отрицательным щупом к черной / отрицательной клемме аккумулятора. Если вы подключите каждый датчик к неправильной клемме, вы получите отрицательное значение.
Проверить напряжение. Хороший автомобильный аккумулятор должен показывать 12,4–12,9 вольт, когда автомобиль выключен. Все, что ниже, не обязательно означает, что батарея разряжена.Возможно, электрическая система вашего автомобиля слила его, или возникла проблема с генератором переменного тока. Зарядите аккумулятор и проверьте его позже, чтобы убедиться, что он держит заряд.
Проведите нагрузочный тест. Следующим шагом в определении того, неисправен ли ваш аккумулятор, является выполнение нагрузки. контрольная работа. Попросите друга завести машину, пока вы будете следить за напряжением на мультиметре. Во время запуска двигателя оно не должно падать более чем на два вольта. Если он упадет еще больше или упадет ниже 9,5 вольт, вам понадобится новый аккумулятор.

Кроме того, после запуска двигателя аккумулятор должен получать заряд от генератора. Из-за этого мультиметр должен показывать от 13,8 до 14,5 вольт, когда двигатель работает на холостом ходу. Если он выходит за пределы этого диапазона, проверьте генератор.

Сэкономьте на следующей замене автомобильного аккумулятора с помощью нашего Honda Service Specials € ¦

Тестирование автомобильного аккумулятора без мультиметра

Если у вас нет мультиметра, вы не сможете точно проверьте напряжение автомобильного аккумулятора.Однако есть еще шаги, которые вы можете предпринять, чтобы проверить состояние батареи.

Включите фары на выключенном автомобиле. Затем попросите друга завести машину, чтобы убедиться, что она припаркована и тормоза включены. Следите за фарами, пока двигатель вращается. Если они теряют яркость во время запуска двигателя, возможно, в вашем аккумуляторе недостаточно заряда. Отнесите его в сервисный центр для дальнейшего тестирования.

Требуется обслуживание аккумулятора? Позвольте нам помочь

Если результаты ваших тестов батареи не идеальны, обратитесь в компанию Honda of Slidell для дальнейшего расследования.Мы можем предоставить более конкретные тесты и помочь вам определить, в чем проблема — в батарее, генераторе или паразитном розыгрыше.

Если вам требуется обслуживание аккумуляторов в округах Слайделл, Пикаюн или Сент-Таммани, запишитесь на прием прямо сейчас!

Отправить запрос

* = обязательное поле

Сколько вольт у автомобильного аккумулятора?

Автомобильный аккумулятор служит нервным центром вашего автомобиля. Когда он работает должным образом, он подает электричество на зажигание, чтобы активировать двигатель, нагревает и охлаждает автомобиль, а также позволяет работать с несколькими аксессуарами, включая информационно-развлекательный центр и навигацию.С другой стороны, разряженная батарея означает, что вы никуда не денетесь. Один из способов измерить состояние батареи до того, как вы застрянете с разряженной батареей, — это измерить ее вольты. Вот подробный обзор напряжения в автомобиле и состояния аккумулятора.

Сколько вольт у автомобильного аккумулятора?

Напряжение представляет собой мотивацию или способ перемещения электронов из одной точки цепи в другую. Сколько вольт в автомобильном аккумуляторе? Что ж, батареи могут поддерживать диапазон напряжения, в зависимости от их возраста и состояния.Автомобильные аккумуляторы обычно обозначаются как 12 вольт, но они держат ближе к 15 вольт благодаря мощности, которую они получают от генератора. Фактически, напряжение батареи должно регистрироваться ближе к более высокому диапазону, если она работает правильно, но при разных условиях могут быть записаны разные числа.

Когда ваш автомобиль работает, уровень заряда аккумулятора должен составлять от 13,7 до 14,7 вольт. Если он показывает 12,4 вольт, это означает, что батарея работает только на 75 процентов емкости. Он по-прежнему выполняет свою работу, но меньшее число служит предупреждением о том, что автомобильный аккумулятор не получает достаточного заряда или он устарел и скоро потребует замены.После этого мощность аккумулятора резко падает — показание 12,2 вольт означает 50 процентов мощности, а 12 вольт — всего 25 процентов. Если оно достигает 11,9 вольт, аккумулятор считается полностью разряженным.

Как проверить напряжение автомобильного аккумулятора

Вольтметр удобен для измерения напряжения и прост в использовании. Просто подключите положительный конец вольтметра к положительной клемме аккумулятора, а отрицательный конец — к отрицательной клемме. Помимо измерения мощности аккумулятора во время движения автомобиля, вам также необходимо проверить его работоспособность под нагрузкой — когда вы заводите двигатель.Подключенный вольтметр зарегистрирует меньшее число, которое отражает количество энергии, доступной для запуска автомобиля:

Установите подключенный вольтметр на значение выше 10 вольт. Попросите кого-нибудь завести машину, пока вы наблюдаете за счетчиком. Число должно начать падать по мере того, как машина заводится. Пока оно не падает ниже 9,6 вольт, у вас достаточно мощности для запуска. Если он упадет ниже этого значения, вам необходимо заменить батарею. В противном случае показания счетчика должны начать расти по мере того, как генератор перезаряжает батарею.В течение 20 секунд вы получите результат нагрузочного теста (низкий балл) и нормальный результат (высокий балл). Вместе оба показателя служат хорошими индикаторами состояния батареи.

Когда заменять автомобильный аккумулятор

В то время как низкое показание счетчика является сильным индикатором разряда аккумулятора, разряженный аккумулятор — возможно, результат того, что свет оставался включенным в течение нескольких часов после выключения автомобиля — может снизить показания также. Более того, если вы используете много аксессуаров одновременно, это также приведет к разрядке аккумулятора.

Чтобы исправить разряженную батарею, просто проложите кабели от неисправной батареи к сильной. Оставьте батареи подключенными в течение нескольких минут, чтобы обеспечить передачу достаточного количества энергии, а затем используйте вольтметр, чтобы измерить мощность батареи. Если он остается слабым, возможно, пришло время заменить автомобильный аккумулятор.

Проверьте все аккумуляторы, доступные на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации об автомобильных аккумуляторах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Pixabay.

Диагностика разряженного автомобильного аккумулятора

Вы идете, чтобы завести машину, и обнаруживаете, что двигатель не запускается, потому что батарея разряжена. Что теперь? Вы можете попросить кого-нибудь дать вам толчок, или вы подключаете аккумулятор к зарядному устройству и заряжаете его до тех пор, пока в нем не будет достаточно заряда для запуска вашего двигателя.

На следующее утро вы снова идете заводить машину, и происходит то же самое. Аккумулятор разряжен, и двигатель не запускается.Что не так?

ПОЧЕМУ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР РАЗРЯЖАЕТСЯ

Автомобильный аккумулятор может разрядиться по любой из нескольких причин:

Вы случайно оставили включенными фары или какой-либо другой аксессуар, который потребляет энергию от аккумулятора, даже когда ключ зажигания выключен.
Аккумулятор не заряжается во время движения автомобиля (возникла проблема с зарядкой)
Ключ выключен паразитный электрический разряд на батарее, потому что реле заедает, модуль не выключается (переходит в «спящий режим») или в генераторе переменного тока закорочен диод.
Ваш аккумулятор старый и больше не держит заряд. Батарею необходимо заменить.

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРА И СОСТОЯНИЕ ЗАРЯДА

Первое, что нужно проверить, — это аккумулятор и мощность системы зарядки (генератора). Один из способов сделать это — включить фары. Если фары загораются с нормальной яркостью, проблема с проворачиванием коленчатого вала, вероятно, связана не с аккумулятором, а с неисправным реле или соленоидом стартера, плохим соединением проводки между реле / соленоидом и стартером или неисправным стартером.Если фары тусклые или не горят совсем, необходимо проверить напряжение аккумулятора и мощность зарядки.

Для этого понадобится вольтметр. Выберите шкалу 12 или 20 вольт и подключите красный положительный измерительный провод вольтметра к положительной (+) клемме аккумулятора, а черный отрицательный измерительный провод к отрицательной (-) клемме аккумулятора.

Проверка напряжения базовой батареи вольтметром.

Полностью заряженный аккумулятор должен показывать напряжение более 12,6 В. Если батарея показывает 12.45 вольт или меньше, он низкий (менее 75 процентов заряда) и требует подзарядки.

Напряжение аккумулятора и состояние заряда:

(ПРИМЕЧАНИЕ: эти показания при 80 градусах F. Показания напряжения батареи будут падение с температурой примерно 0,01 В на каждые 10 градусов F.)
(При 30 градусах F. полностью заряженная батарея будет измерять около 12,588 вольт, а при 0 градусах F — около 12,516 вольт.)

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ЗАРЯДКИ АККУМУЛЯТОРА

После зарядки аккумулятора или запуска автомобиля от внешнего источника подключите вольтметр к аккумулятору так же, как и раньше, а не напряжение зарядки.Нормально работающая система зарядки должна выдавать от 13,8 до 14,3 или более вольт на холостом ходу. Если напряжение зарядки меньше 13,0 вольт, генератор не выдает достаточного напряжения и тока для поддержания заряда аккумулятора. Вы должны протестировать генератор (или испытать его на стенде в магазине автозапчастей). Если токовый выход не соответствует техническим характеристикам, замените генератор.

Напряжение зарядки при работе двигателя на холостом ходу должно быть от 13,5 до 14,5 вольт.

После того, как аккумулятор был перезаряжен, его также следует проверить, чтобы убедиться, что он способен удерживать заряд.Это можно сделать с помощью портативного электронного тестера батарей или обычного тестера нагрузки. Тестер подскажет, хороший или плохой аккумулятор. ПРИМЕЧАНИЕ. Тестеры нагрузки требуют, чтобы аккумулятор был полностью заряжен для получения точных результатов. Для сравнения, большинство электронных тестеров дадут надежные результаты, даже если аккумулятор не полностью заряжен. Если аккумулятор не прошел нагрузочный тест, его необходимо заменить. См. Раздел ЗАМЕНА АККУМУЛЯТОРА для получения подробной информации о замене автомобильного аккумулятора.

Средний срок службы свинцово-кислотных автомобильных аккумуляторов с жидкостными ячейками составляет всего около четырех-пяти лет, а в действительно жарком климате (например, в Аризоне и Флориде) может быть всего три года.Аккумуляторы AGM лучше и обычно служат 6 или более лет. Таким образом, если у вас есть обычная батарея с жидкими элементами, возраст которой превышает четыре или пять лет, скорее всего, срок ее службы подошел к концу, и ее необходимо заменить, если она не принимает или не держит заряд (а система зарядки работает нормально).

СЛИВ АККУМУЛЯТОРА ДЛЯ КЛЮЧА

Если вашему автомобильному аккумулятору менее шести лет и он проходит успешно, а система зарядки работает нормально, возможно, ваш аккумулятор разряжен из-за утечки тока при выключенном зажигании (также называемой «паразитной разрядкой аккумулятора»).

Когда вы выключаете зажигание, выключаете фары и вынимаете ключ из замка зажигания (или смарт-брелок для ключей от автомобиля), электрическая нагрузка на аккумуляторную батарею должна упасть почти до нуля. На старых автомобилях, не оснащенных компьютерами или другими бортовыми электронными модулями, нагрузка на аккумулятор при отключении ключа обычно составляет всего несколько миллиампер (если у него есть часы или цифровое радио), или она может упасть до нуля (без нагрузки все). Однако на последних моделях автомобилей с компьютерами и многочисленными электронными модулями расход заряда батареи при выключенном зажигании может составлять от 20 до 50 миллиампер, а в некоторых случаях — от 300 до 400 миллиампер.На некоторых Ford электрическая система будет продолжать потреблять до 850 миллиампер (почти 1 ампер) в течение 20 минут или более после выключения зажигания.

Потребление тока при выключении ключа используется модулями для сохранения своей памяти. Микросхемы, в которых хранятся определенные настройки и полученная информация, называются «Keep Alive Memory» (KAM).

Многие модули имеют внутренние таймеры, которые либо отключают модуль, чтобы перевести его в «спящий режим», либо отключают модуль до «режима ожидания», чтобы уменьшить паразитный расход энергии на батарее по прошествии заданного периода времени, когда ключ выключен.Некоторые из этих модулей постепенно выключаются и отключаются с разной скоростью. Может пройти до получаса, прежде чем все эти модули снизят расход заряда батареи до минимального уровня.

Если батарея разрядится (или отключится), информация KAM может быть потеряна. Компьютеры и модули могут вернуться к настройкам по умолчанию после зарядки или повторного подключения аккумулятора, но вы можете заметить некоторые изменения в способах работы и вождения вашего автомобиля, и вам, возможно, придется сбросить радиоканалы, часы и другие предустановки памяти.Что еще хуже, на некоторых автомобилях система климат-контроля, электрические стеклоподъемники или радио могут вообще не работать, пока они не будут сброшены с помощью специальной процедуры «повторного обучения» или диагностического прибора дилера. Например, на многих моделях BMW, Audi, Acura и VW радио не будет работать, если аккумулятор был отключен или разрядился до тех пор, пока не будет повторно введен заводской код безопасности. Прочтите это, прежде чем отключать или заменять аккумулятор в автомобиле последней модели.

ПРЕДУПРЕЖДЕНИЕ: При отключении или замене автомобильного аккумулятора на транспортном средстве позднего режима необходимо всегда поддерживать напряжение в электрической системе транспортного средства, чтобы сохранить заученные настройки модуля.Это можно сделать, вставив резервную батарею в прикуриватель или подключив резервную батарею или зарядное устройство к автомобильным аккумуляторным кабелям ПЕРЕД отсоединением кабелей.

Потребление тока при отпускании ключа должно быть менее 50 мА через 1 час.

Как правило, паразитный сток на большинстве автомобилей последних моделей должен быть менее 50 миллиампер через час после того, как автомобиль был выключен и оставлен в покое. Но это только практическое правило. Всегда обращайтесь к спецификациям электрического слива выключенного ключа производителя транспортного средства, если таковые имеются (у некоторых производителей транспортных средств нет опубликованных спецификаций).

Однако имейте в виду, что открытие двери, багажника или включение чего-либо может разбудить различные модули и снова запустить обратный отсчет таймера. Поэтому, если вы хотите проверить паразитное потребление батареи, оставьте капот открытым (или багажник, если батарея находится сзади).

Как измерить расход заряда аккумуляторной батареи при выключенном питании

Любой из следующих методов может быть использован для измерения расхода тока выключения на батарее:

Проверка падения напряжения: Используйте цифровой вольтметр для измерения падения напряжения на отдельных предохранителях при выключенном ключе.Этот метод не требует удаления предохранителей или отсоединения аккумулятора. Установите вольтметр на шкалу милливольт (Mv). Отсутствие протекания тока через цепь не должно показывать нулевое значение на вольтметре, когда щупы подключены к обеим сторонам отдельных предохранителей. Любое показание, отличное от нуля (обычно несколько десятых вольта), будет указывать на протекание тока в цепи и потенциальную разрядку батареи.

Используйте амперметр с амперметром для измерения тока выключения на батарее: Подключите индуктивный амперметр к амперметру или цифровому мультиметру, затем зажмите зонд вокруг одного из кабелей батареи.Установите измеритель на показания в миллиамперах (мА). Если на батарее происходит утечка тока выключения, измеритель должен определить ток. Убедитесь, что используемый пробник усилителя откалиброван для обнаружения малых токов в миллиамперном режиме, а не больших многоамперных токов.

Используйте амперметр для измерения тока выключения на батарее: Этот метод требует отсоединения одного из кабелей батареи и последовательного подключения амперметра между батареей и кабелем, чтобы любой ток проходил через измеритель.Перед отключением аккумулятора убедитесь, что вы обеспечиваете резервное питание электрической системы. Как и раньше, используйте миллиамперную шкалу.

ПРИЧИНЫ ЧРЕЗМЕРНОГО СЛИВА ТОКА ВЫКЛЮЧЕНИЯ КЛЮЧА

Причины чрезмерной утечки тока из автомобильного аккумулятора включают такие вещи, как огни, которые остаются включенными (освещение багажника и капота, внутреннее освещение, стоп-сигналы и т. Д.), А также реле, которые могут застрять, или модули, которые не переходят в спящий режим или отключение питания. Системы бесключевого доступа и противоугонные системы часто могут быть источником значительного расхода заряда аккумулятора при отключении ключа.

Заедающее реле топливного насоса может поддерживать работу топливного насоса после выключения двигателя. Переключатель или реле, которое приводит в действие обогреватель заднего стекла, может залипнуть, вытягивая ток из аккумулятора после выключения зажигания. Электронный модуль подвески, модуль ABS или модуль бесключевого доступа могут оставаться активными еще долгое время после отключения питания.

Аксессуар, например DVD-плеер, игровая приставка или зарядное устройство для сотового телефона, оставленный подключенным к розетке питания на заднем сиденье, может потреблять энергию от аккумулятора.Поэтому, прежде чем тратить много времени на то, чтобы выяснить, где пропадают усилители, проверьте все электрические розетки автомобиля, чтобы увидеть, не подключено ли что-то, что может потреблять электроэнергию.

ВЫЯВЛЕНИЕ ПРИЧИНЫ ТОКОВОГО СЛИВА ОТКЛЮЧЕНИЯ КЛЮЧА

Если значение тока выключения ключа превышает технические характеристики (обычно более 50 мА через час после выключения автомобиля), потребление тока слишком велико. Пора начать вытаскивать предохранители и реле, чтобы найти неисправность.

Поочередно снимайте предохранители и реле, чтобы найти цепь, разряжающую аккумулятор.
Или используйте вольтметр, чтобы проверить падение напряжения на каждом предохранителе. Падение напряжения указывает на протекание тока в цепи.

Чтобы определить предохранители и реле, обратитесь к руководству по эксплуатации вашего автомобиля или на электрической схеме. Затем по очереди вытаскивайте предохранители и реле, пока текущее показание не упадет. Не извлекайте предохранители для PCM или других модулей, чувствительных к KAM, пока вы не проверите все другие цепи.

После обнаружения цепи, вызывающей чрезмерное потребление тока, проверьте реле, переключатель, модуль или другие компоненты в цепи и при необходимости замените.

Иногда неисправный диод генератора может вызвать разряд автомобильного аккумулятора. Хороший диод должен пропускать ток только в одном направлении. Если он пропускает ток в противоположном направлении, он может держать цепь зарядки включенной, когда двигатель не работает, что приведет к разрядке аккумулятора. Такого рода проблему можно диагностировать несколькими способами.Если ваш вольтметр имеет шкалу переменного тока (переменного тока), переключитесь на эту шкалу и наблюдайте за зарядным напряжением при работающем двигателе. Если измеритель показывает какое-либо напряжение переменного тока, это означает, что один или несколько диодов протекают, и необходимо заменить генератор. Выходной сигнал генератора переменного тока также можно наблюдать в виде формы волны на цифровом запоминающем осциллографе (DSO) или тестере генератора, который измеряет пульсации напряжения для обнаружения такого рода проблем. Или просто отключите генератор на ночь и посмотрите, разряжается ли батарея.Если разрядка батареи прекратилась, проблема обнаружена. Заменить генератор. Поделиться

Отзывов, связанных с аккумулятором

GM отозвал модели Chevy Malibu Ecos 2013 года выпуска и Buick LaCrosse и Regal 2013 года выпуска с eAssist из-за неисправности системы зарядки, которая может привести к разрядке аккумулятора и / или вызвать возгорание багажника. «Модуль управления генератором» в багажнике может выйти из строя, что приведет к постепенной потере заряда аккумулятора и включению контрольной лампы индикатора зарядки.Если вы продолжите движение, двигатель может заглохнуть и не запуститься. Кроме того, может появиться запах гари или таяния, дым и, возможно, пожар в багажнике. Разряд батареи влияет на обычную 12-вольтовую батарею автомобиля, а не на литий-ионную батарею, которая является частью гибридной системы

Компания BMW отозвала автомобили BMW 5 серии и 6 серии с 2004 по 2010 год из-за неисправного соединения кабеля аккумулятора в багажнике. Болт, соединяющий кабели аккумуляторной батареи в багажнике, может ослабнуть, что приведет к повышенному электрическому сопротивлению и перегреву кабельного соединения.Это может привести к разрядке аккумулятора из-за пониженного уровня заряда аккумулятора, а также из-за сбоев в электросети из-за низкого напряжения. В некоторых случаях кабель может перегреться, что приведет к расплавлению изоляции, появлению дыма под ковриком багажника и возможному возгоранию.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

Другие статьи по теме Автомобильные аккумуляторы:

Безопасность автомобильного аккумулятора и запуск от внешнего источника (прочтите в первую очередь !!!)

Часто задаваемые вопросы об аккумуляторах

Тестирование аккумуляторов

Проблемы с отключением автомобильного аккумулятора (прочтите это ПЕРЕД отключением или заменой аккумулятора)

Замена аккумулятора

Угрозы безопасности гибридного автомобиля

Устранение неполадок с электричеством

Электрические нагрузки для автомобильных систем, освещения и аксессуаров

Испытания на падение напряжения

Силовые центры: реле и предохранители

Поиск и устранение неисправностей системы запуска и зарядки

Диагностика стартера

Проверка системы зарядки (проверка генератора)

Генераторы с высокой выходной мощностью ( Зачем он может понадобиться)

Что следует знать о восстановленных генераторах переменного тока, стартерах и других деталях

Диагностика двигателя, который не проворачивается и не запускается

Ресурсы автомобильного аккумулятора:

Совет по батареям (производитель инфо по батареям)

BatteryFAQ.org (Обширный информационный ресурс об аккумуляторах)

Производители аккумуляторов (список мировых производителей)

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 Руководства по ремонту автомобилей своими руками

Напряжение автомобильного аккумулятора | Диаграмма | Диапазон | Тестирование

В этой статье мы обсуждаем напряжение автомобильного аккумулятора в «традиционном» автомобиле с двигателем внутреннего сгорания, а не в этом новомодном электромобиле космической эры для нас (по крайней мере, не для этого руководства!).

| Какое напряжение должно быть у автомобильного аккумулятора?

В приведенной выше таблице показано, каким должно быть напряжение при различных состояниях заряда и рабочих условиях. Это предназначено только для справки, так как на показания напряжения будут влиять возраст батареи, технология и температура.

Напряжение полностью заряженного аккумулятора

Напряжение полностью заряженного автомобильного аккумулятора должно быть 12,6 В или выше, при выключенном двигателе. Чтобы получить истинное значение напряжения автомобильного аккумулятора, важно измерить напряжение после того, как автомобиль находился в течение определенного периода времени с выключенным двигателем, предпочтительно на ночь, это дает вам «напряжение холостого хода автомобильного аккумулятора» или также известное как «напряжение покоя».Измерение напряжения вскоре после запуска двигателя может дать вам более высокие, вводящие в заблуждение показания.

Если напряжение ниже 12,6 В, это означает, что аккумулятор не полностью заряжен или имеет неисправность. Напряжение не должно сильно отличаться от 12,6 В, чтобы указывать на разряженную батарею. При напряжении 12,2 В батарея фактически разряжена на 50%.

Напряжение при запуске двигателя

Когда вы заводите автомобиль, аккумулятор обеспечивает необходимое питание стартера для запуска двигателя.Во время запуска напряжение аккумуляторов на короткое время снизится, прежде чем повысится до рабочего напряжения (см. Ниже).

Напряжение исправного автомобильного аккумулятора при запуске должно быть не менее 10В. Как упоминалось выше, необходимо учитывать холодную погоду, так как это снизит напряжение и увеличит мощность для включения холодного двигателя.

Напряжение при работающем автомобиле

Напряжение при работающем двигателе должно быть в пределах 13,5-14.7 вольт. Когда ваш автомобиль работает, автомобильный генератор переменного тока заряжает аккумулятор, поэтому вы должны увидеть более высокое напряжение. Если ваши показания значительно выше или ниже этих значений, это указывает на неисправность аккумулятора и / или генератора.

Заряд аккумулятора и уровень воды

Автомобильные аккумуляторы с влажными элементами теряют воду во время использования и зарядки, эти аккумуляторы требуют регулярного обслуживания. Уровень воды нужно будет периодически проверять. Дополнительные советы см. В нашем руководстве по заполнению автомобильного аккумулятора водой.

Ваш автомобильный аккумулятор состоит из 6 ячеек по 2,1 В, соединенных последовательно, что вместе составляет номинальное напряжение 12,6 В. Однако, какое напряжение вашей батареи должно быть в любой момент времени, зависит от:

Температура: Способность полностью заряженного, полностью функционирующего автомобильного аккумулятора передавать высокий ток, необходимый для стартера, снижается примерно на 40%. при температуре замерзания. Именно поэтому зимой, когда вы собираетесь на работу холодным морозным утром, часто обнаруживают слабый аккумулятор!

Возраст: По мере того, как ваша батарея стареет и используется, ее способность удерживать заряд будет уменьшаться, что приведет к снижению напряжения.

Состояние заряда: Напряжение аккумулятора будет меняться по мере зарядки и разрядки. Понимание того, в какой момент он находится в цикле зарядки, важно при определении того, каким должно быть напряжение.

Если двигатель автомобиля работает или нет: Напряжение аккумуляторов будет выше при работающем двигателе.

| Как измерить напряжение автомобильного аккумулятора.

| Почему важно напряжение автомобильного аккумулятора.

Знание напряжения аккумулятора автомобиля важно для понимания состояния аккумулятора и вероятности его выхода из строя.

Автомобильный аккумулятор обеспечивает электроэнергию вашего автомобиля, когда двигатель не работает. И, что немаловажно, он обеспечивает необходимую «искру» для запуска двигателя при запуске автомобиля. Когда вы заводите автомобиль, аккумулятор обеспечивает высокую энергию (ток), необходимую для стартера, который, в свою очередь, включает двигатель. Как только двигатель заработает, мощность для электрических систем вашего автомобиля обеспечивается генератором переменного тока.

Нормальное напряжение аккумулятора автомобиля — обзорная статья

Причины потери напряжения в аккумуляторе.

Нормы и показатели аккумулятора в нормальном состоянии.

Видео (проверка аккумулятора мультиметром).

Анализ напряжения под нагрузкой.

Видео (проверка напряжения аккумулятора под нагрузкой).

Электролит – основной параметр анализа.

Таблица плотности электролита в аккумуляторе.

Зимний период – злой враг для любого аккумулятора.

Рекомендую прочитать:

Напряжение на аккумуляторе автомобиля: таблица заряда, как замерить

Норма заряда АКБ

Как проверить заряд автомобильного аккумулятора?

Что делать, если заряд аккумулятора не соответствует норме?

Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть

Какое напряжение на аккумуляторе автомобиля считается нормальным

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Нормальное напряжение аккумулятора автомобиля зимой

Причины низкого напряжения в аккумуляторе автомобиля

Как осуществлять контроль напряжения аккумулятора автомобиля

Определяем степень заряженности аккумулятора по напряжению

Нормальный заряд аккумулятора

Как изменяется напряжение при разряде аккумулятора

Как правильно замерить напряжение аккумулятора

Как изменяется плотность электролита при разряде аккумулятора

Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору

Напряжение автомобильного аккумулятора: нормы, правила измерения

Общие моменты

Таблица заряда

Все способы проверки

Мультиметром

При работающем моторе

При отключенном моторе

С применением нагрузочной вилки

В холодный сезон

Полезные рекомендации

Заключение

Напряжение аккумулятора автомобиля — Аккумуляторы WESTA

Какое напряжение на аккумуляторе автомобиля считается нормальным

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Нормальное напряжение аккумулятора автомобиля зимой

Причины низкого напряжения в аккумуляторе автомобиля

Как осуществлять контроль напряжения аккумулятора автомобиля

Напряжение и автомобильный аккумулятор: сколько вольт у заряженной АКБ с нагрузкой и без

Как правильно замерять напряжение на аккумуляторе автомобиля

Сколько вольт должен показывать заряженный аккумулятор без нагрузки

Сколько должен выдавать АКБ под нагрузкой

Недостатки метода

Нормальный вольтаж при подключении нагрузочной вилки

Когда под рукой только мультиметр

В продолжение разговора о вольтаже и заряде автомобильной батареи

Заряд и напряжение автомобильного аккумулятора: какими они должны быть?

Напряжение АКБ

Под нагрузкой и без нагрузки

Плотность электролита

В зимнее время

Напряжение заряженного аккумулятора автомобиля: каким оно должно быть

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Без нагрузки: что показывает тестер при 100% заряде

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять

В дополнение к вольтажу: плотность электролита заряженной акб

Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз

Чем вызваны отклонения от нормы в 12,6-12,7 В

Что делать, если разность потенциалов ниже 12,6 В

Интересные факты из эксплуатации аккумуляторных батарей

Батарея и стартер

Мультиметр – аккумулятор – ЗУ

Нормальное напряжение аккумулятора автомобиля: проверка акб

Нормативные требования заряда батареи

Причины снижения напряжения в АКБ

Как и чем проверяют нужный уровень заряда?

Зимние особенности показателей напряжения на блоках питания авто

Интересные видео про норму зарядки акб

Напряжение аккумулятора автомобиля — диагностика и замеры

Замеры

Рекомендация от Авто 24

Нормальное напряжение на аккумуляторе

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Без нагрузки: что показывает тестер при 100% заряде

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять
