Как сделать автомобильную зарядку – Строим универсальную, машинную USB зарядку (попытка номер раз) / Habr

Содержание

Строим универсальную, машинную USB зарядку (попытка номер раз) / Habr


Здравствуйте Хабра-господа и Хабра-Дамы!
Думаю некоторым из Вас знакома ситуация:
«Автомобиль, пробка, N-ый час за рулем. Коммуникатор с запущенным навигатором уже 3-й раз пиликает об окончании заряда, несмотря на то что все время подключен к зарядке. А Вы, как на зло, абсолютно не ориентируетесь в этой части города.»
Далее, я расскажу о том, как имея в меру прямые руки, небольшой набор инструментов и немного денег соорудить универсальную (подходящую для зарядки номинальным током, как Apple, так и всех остальных устройств), автомобильную USB зарядку для Ваших гаджетов.

ОСТОРОЖНО: Под катом много фото, немного работы, никакого ЛУТ и нет хеппи энда (пока нет).

Автор, нафига все это?


Некоторое время назад со мной приключилась история описанная в прологе, китайский usb-двойник, абсолютно бессовестно дал разрядиться моему смарту во время навигации, из заявленных 500mA он выдавал около 350 на оба сокета. Надо сказать я был очень зол. Ну да ладно — сам дурак, решил я, и в этот же день, вечером, был заказан на eBay автомобильный зарядник на 2А, который почил в недрах китайско-израильской почты. По счастливой случайности, у меня завалялась платка конвертор DC-DC step down с выходным током до 3-х А и я решил на ее базе собрать себе надежный и универсальный зарядник для автомобиля.

Немного о зарядных устройствах.
Большинство зарядных устройств, которые присутствуют на рынке, я бы поделил на четыре типа:
1. Яблочные — заточенные под Apple-устройства, снабженные небольшой зарядной хитростью.
2. Обычные — ориентированные на большинство гаджетов, которым достаточно закороченных DATA+ и DATA- для потребления номинального тока заряда (тот, что заявлен на зарядном устройстве Вашего гаджета).
3. Бестолковые — у которых DATA+ и DATA- висят в воздухе. В связи с этим, Ваше устройство решает, что это USB-хаб или компьютер и не потребляет более 500 mA, что отрицательно сказывается на скорости заряда или вообще в отсутствии оного под нагрузкой.
4. Хитро%!$&е — так как внутри у них установлен микроконтроллер, который
сообщает устройству, что то из разряда того, что небезызвестный герой Киплинга сообщал животным — «Мы с тобой одной крови, ты и я»,
проверяет оригинальность зарядки. Для всех же остальных устройств они являются ЗУ третьего типа.

Последние два варианта, в силу понятных причин, считаю не интересными и даже вредными, поэтому сосредоточимся на первых двух. Поскольку наша зарядка должна уметь заряжать, как яблочные так и все остальные гаджеты мы используем два выхода USB, один будет ориентирован на Apple — устройства, второй на все остальные. Замечу лишь, что если Вы по ошибке подключите гаджет к не предназначенной для него USB розетке, ничего страшного не произойдет, просто он будет брать те же пресловутые 500mA.
Итак, цель: » Немного поработав руками получить универсальную зарядку для машины.»

Что нам понадобится


1.Для начала, разберемся с током заряда, обычно, это 1А для смартфонов и около 2-х Ампер для планшетов (кстати мой Nexus 7, почему то из своей же зарядки не берет более 1.2А). Итого для одновременной зарядки средних планшета и смартфона нам потребуется ток 3А. Значит конвертер DC-DC, что у меня имеется в наличии вполне подойдет. Должен признать, что конвертер на 4А или 5А для данных целей подошел бы лучше, для того что бы тока хватало на 2 планшета, но компактных и недорогих решений так и не нашел, да еще и время поджимало.
Поэтому я использовал то что было:
Входное напряжение: 4-35В.
Выходное напряжение: 1.23-30В (регулируется потенциометром).
Максимальный ток на выходе: 3А.
Тип: Step Down Buck converter.

Ebay цена 1,59 USD

2. USB розетка, я использовал двойную, которую выпаял из старого USB-хаба.

Так же можно использовать обычные сокеты от USB удлинителя.

3. Макетная плата. Для того что бы припаять к чему-нибудь USB розетку и собрать простенькую схему зарядки для Apple.

4. Резисторы или сопротивления, кому как больше нравится и один LED. Всего 5-ть штук, 75 кОм, 43 кОм, 2 номиналом 50 кОм и один на 70Ом. На первых 4-х как раз и строится схема зарядки Apple, на 70 Ом я использовал для ограничения тока на светодиоде.

5. Корпус. Я нашел в закромах родины футляр от фонарика Mag-Lite. Вообще, идеально бы подошел футляр от зубной щетки черного цвета, но я такового не нашел.

6. Паяльник, канифоль, припой, кусачки, дрель и час свободного времени.

Собираем зарядку

1. Первым делом я закоротил между собой выводы DATA+ и DATA- на одном из сокетов:


*Прошу прощение за резкость, встал рано и телу хотелось спать, а мозгу продолжения эксперимента.

Это как раз и будет наша розетка для не яблочных гаджетов.

2. Отрезаем нужный нам размер макетной платы и размечаем и сверлим в ней отверстия под крепежные ножки USB розетки, параллельно проверяя, что контактные ножки у нас совпадают с отверстиями в плате.

3. Вставляем сокет, фиксируем и припаиваем к макетной плате. Контакты +5В первой(1) и второй(5) розетки замыкаем между собой, так же поступаем и с контактами GND(4 и 8).


Фото только для пояснения, контакты пропаиваются уже на макетной плате

4. Распаиваем на оставшиеся два контакта DATA+ и DATA- следующую схему:

Для соблюдения полярности пользуемся распиновкой USB:

У меня получилось так:

Не забываем подстроить напряжение на выходе, при помощи отвертки и вольтметра задаем 5 — 5.1В.

Так же я решил добавить индикацию к цепи питания USB, паралельно к +5V и GND припаял желтый лед с резистором на 70Ом для ограничения тока.

Убедительная просьба к людям с тонкой душевной организации и прочим любителям прекрасного: «Не смотрите следующую картинку, ибо пайка кривая.»

Я смелый!

5. Фиксируем плату конвертер на нашей макетной плате. Я это осуществил при помощи ножек от все тех же резисторов, запаяв их в контактные отверстия на плате конвертера и на макетной плате.

6. Припаиваем выходы конвертера к соответствующим входам на USB-сокете. Соблюдаем полярность!

7. Берем корпус, размечаем и сверлим отверстия под крепление нашей платы, размечаем и вырезаем место под USB розетку и добавляем отверстия для вентиляции напротив микросхемы конвертера.

Крепим макетную плату болтами к корпусу и получаем вот такую коробочку:

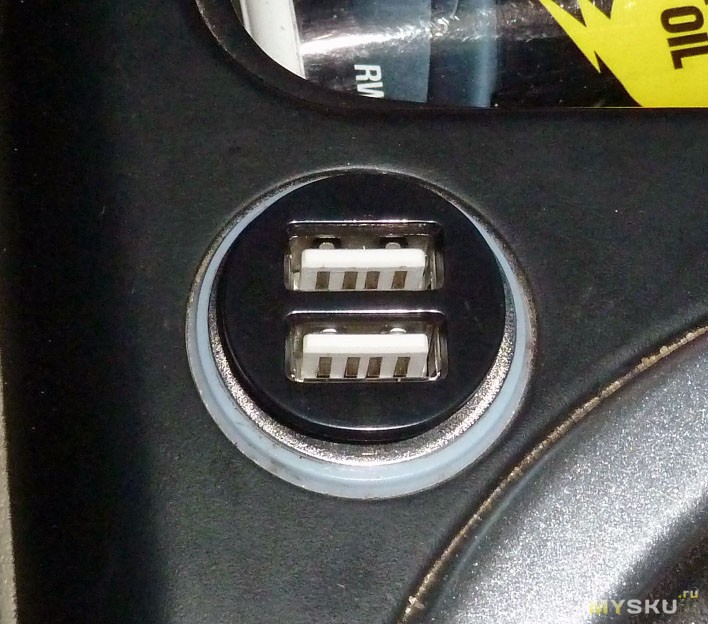

В Машине это выглядит так:

Тесты


Далее, я решил проверить реально ли мои устройства будут считать, что они заряжаются от родной зарядки. А заодно замерить и токи.
Питание обеспечено БП от старого принтера 24В 3.3А.
Ток я замерял перед выходом на USB.

Забегая вперед скажу, все имеющиеся у меня устройства зарядку признали.
К USB розетке номер один (которая предназначена для разных гаджетов ) я подключал:
HTC Sensation, HTC Wildfire S, Nokia E72, Nexus 7, Samsung Galaxy ACE2.
Для Sensation и Nexus 7 я проверил время зарядки, начинал с 1% и заряжал до 100%.
Смартфон зарядился за 1 час 43 минуты (батарейка Anker на 1900 mAh), должен заметить, что от стандартной зарядки он заряжается около 2-х часов.
Планшет же зарядился за 3 часа 33 минуты, что на пол часа дольше чем зарядка от сети (Одновременно заряжал только одно устройство).


Чтобы оба Android устройства брали из зарядки максимум, мне пришлось спаять небольшой переходничок(который подключал к apple USB), к нему подключен HTC Sensation.

К USB розетке номер два я подключал: Ipod Nano, Ipod Touch 4G, Iphone 4S, Ipad 2. Поскольку Nano заряжать такой штукой смешно — он у меня максимум 200 mA брал, проверял Touch 4g и IPad. Ipod заряжался 1 час 17 минут с нуля и до 100%(правда вместе с IPAD 2). Ipad 2 заряжался 4 часа и 46 минут (один).


Как Вы видите Iphone 4S с удовольствием потребляет свой номинальный ток.

Кстати, Ipad 2 меня удивил, он абсолютно не чурался схемы с закороченными дата контактами и потреблял абсолютно те же токи, что и от предназначенного для него сокета.

Процесс зарядки и выводы


Для начала напомню, что все устройства в которых используют литиевые аккумуляторы имеют в наличии контроллер заряда. Работает он по следующей схеме:

График усреднен и может варьироваться для разных устройств .

Как видно из графика, в начале зарядного цикла контроллер позволяет заряжать максимально допустимым током для Вашего устройства и постепенно снижает ток. Уровень заряда определяется по напряжению, так же контроллеры мониторят температуру и отключают зарядку при высоких значениях последней. Контроллеры заряда могут находится в самом устройстве, в аккумуляторе или в зарядном устройстве (очень редко).
Подробней о зарядке литиевых элементов можно почитать здесь.

Собственно тут мы и подошли к моменту почему этот топик называется: «Попыткой номер раз». Дело в том, что максимум, что у меня получилось выжать из зарядки это: 1.77А

Ну а причина, на мой взгляд, не оптимально подобранная катушка индуктивности, которая в свою очередь не дает Buck — конвертору выдать свой максимальный ток. Думал ее заменить, но инструмента для пайки SMD у меня нет и в ближайшее время не предвидится. Это не ошибка проектировщиков платы с ebay, это просто особенность данной схемы так как она ориентированна на различные входящие и исходящие напряжения. При подобных условиях просто невозможно выдавать максимальный ток на всем диапазоне напряжений.

В итоге, я получил устройство, которое способно заряжать два смартфона одновременно или один планшет в автомобиле за вменяемое время.

В связи с вышесказанным было решено оставить эту зарядку как есть и собрать новую, полностью своими руками, на базе более мощного конвертора LM2678,
который в перспективе, сможет «накормить» два планшета и смартфон одновременно (5А на выходе). Но об этом уже в следующий раз!

P.S.:
1. Текст может содержать пунктуационные, грамматические и смысловые ошибки, об оных прошу сообщать в личку.
2. Мысли, идеи, технические поправки и ЦУ от более опытных товарищей — напротив приветствуются в комментариях.

3. Прошу прощения за возможные технические неточности, т.к. электроникой и схемотехникой до недавнего времени я не занимался.
Спасибо за внимание, Всем удачи и неиссякаемого оптимизма!

habr.com

Зарядное устройство для автомобильного аккумулятора своими руками

Проблемы с аккумуляторами — не такое уж редкое явление. Для восстановления работоспособности необходима дозарядка, но нормальная зарядка стоит приличных денег, а сделать ее можно из подручного «хлама». Самое главное — найти трансформатор с нужными характеристиками, а сделать зарядное устройство для автомобильного аккумулятора своими руками — дело буквально пары часов (при наличии всех необходимых деталей).

Содержание статьи

Немного теории

Процесс заряда аккумуляторов должен проходить по определенным правилам. Причем процесс заряда зависит от вида батареи. Нарушения этих правил приводит к уменьшению емкости и срока эксплуатации. Потому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такую возможность предоставляет сложное ЗУ с регулируемыми параметрами или купленное специально под эту батарею. Есть и более практичный вариант — сделать зарядное устройство для автомобильного аккумулятора своими руками. Чтобы знать, какие параметры должны быть, немного теории.

Перед началом заряда надо измерить напряжение

Перед началом заряда надо измерить напряжение

Виды зарядных устройств для аккумуляторных батарей

Заряд аккумулятора — процесс восстановления израсходованной емкости. Для этого на клеммы аккумулятора подается напряжение, немного превышающее рабочие показатели АБ. Подаваться может:

  • Постоянный ток. Время заряда — не менее 10 часов, в течении всего этого времени подается фиксированный ток, напряжение изменяется от 13,8-14,4 В в начале процесса до 12,8 В в самом конце. При таком виде заряд накапливается постепенно, держится дольше. Недостаток этого способа — необходимо контролировать процесс, вовремя отключить зарядное устройство, так как при перезаряде электролит может закипеть, что существенно снизит его рабочий ресурс.
  • Постоянное напряжение. При заряде постоянным напряжением, ЗУ выдает все время напряжение 14,4 В, а ток изменяется от больших значений в первые часы заряда, до очень небольших — в последние. Потому перезаряда АБ не будет (разве что вы оставите его на несколько суток). Положительный момент этого способа — время заряда уменьшается (90-95% можно набрать за 7-8 часов) и заряжаемый аккумулятор можно оставить без присмотра. Но такой «экстренный» режим восстановления заряда плохо влияет на срок службы. При частом использовании постоянным напряжением АБ быстрее разряжается.
Графики изменения параметров ЗУ в разных режимах

Графики изменения параметров ЗУ в разных режимах

В общем, если нет необходимости спешить, лучше использовать заряд постоянным током. Если надо за короткое время восстановить работоспособность аккумулятора — подавайте постоянное напряжение. Если говорить о том, какое лучше сделать зарядное устройство для автомобильного аккумулятора своими руками, ответ однозначен — подающее постоянный ток. Схемы будут простые, состоящие из доступных элементов.

Как определить нужные параметры при зарядке постоянным током

Опытным путем установлено, что заряжать автомобильные свинцовые кислотные аккумуляторы (их большинство) необходимо током, который не превышает 10% от емкости батарей. Если емкость заряжаемой АБ 55 А/ч, максимальный ток заряда будет 5,5 А; при емкости 70 А/ч — 7 А и т.д. При этом можно ставить чуть меньший ток. Заряд будет идти, но медленнее. Он будет накапливаться даже если ток заряда будет 0,1 А. Просто для восстановления емкости потребуется очень много времени.

Так как в расчетах принимают, что ток заряда составляет 10%, получаем минимальное время заряда — 10 часов. Но это — при полном разряде аккумулятора, а его допускать нельзя. Потому фактическое время заряда зависит от «глубины» разряда. Определить глубину разряда можно, замерив вольтаж на АБ до начала заряда:

  • Полностью заряженная батарея (100%) имеет напряжение 12,7-12,8 В.
  • Половинный разряд (около 50%) с напряжением 12 В. Вот при таком разряде или чуть ниже надо ставить АБ на зарядку.
  • Почти полный или полный разряд (10-0%) — 11,8-11,7 В. До таких значений лучше не опускаться — частый полный разряд сокращает срок службы. Конкретный вольтаж будет у каждого производителя свой, но можно примерно ориентироваться по этим данным (аккумуляторы Bosch)

    Конкретный вольтаж будет у каждого производителя свой, но можно примерно ориентироваться по этим данным (аккумуляторы Bosch)

Чтобы рассчитать примерное время заряда АБ, надо узнать разницу между максимальным зарядом батареи (12,8 В) и текущим ее вольтажом. Умножив цифру на 10 получим время в часах. Например, напряжение на аккумуляторе перед зарядом 11,9 В. Находим разницу: 12,8 В — 11,9 В = 0,8 В. Умножив эту цифру на 10, получаем что время заряда будет около 8 часов. Это при условии, что подавать будем ток, который составляет 10% от емкости батареи.

Схемы зарядного устройства для авто АБ

Для заряда аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в пониженное напряжение при помощи преобразователя.

Простые схемы

Наиболее простой и эффективный способ — использование понижающего трансформатора. Именно он понижает 220 В до требуемых 13-15 В. Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» блошиного рынка.

Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Делают это при помощи:

  • Одного выпрямляющего диода, который устанавливают после трансформатора. На выходе такого ЗУ ток получается пульсирующим, причем биения сильные — срезана только одна полуволна. Самая простая схема

    Самая простая схема

  • Диодного моста, который отрицательную волну «заворачивает» наверх. Ток тоже пульсирующий, но биения меньше. Именно эта схема чаще всего реализуется самостоятельно, хотя не является лучшим вариантом. Можно собрать диодный мост самостоятельно на любых выпрямляющих диодах, можно купить готовую сборку . Зарядное устройство для автомобильного аккумулятора своими руками: схема с диодным мостом

    Зарядное устройство для автомобильного аккумулятора своими руками: схема с диодным мостом

  • Диодного моста и сглаживающего конденсатора (4000-5000 мкФ, 25 В). На выходе этой схемы получаем постоянный ток. Схема со сглаживающим конденсатором

    Схема со сглаживающим конденсатором

В приведенных схемах присутствуют также предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс заряда. Их из схемы можно исключить, но придется периодически использовать для контроля мультиметр. С контролем напряжения это еще терпимо (просто приставлять к клеммам щупы), то контролировать ток сложно — в этом режиме измерительный прибор включают в разрыв цепи. То есть, придется каждый раз выключать питание, ставить мультиметр в режиме измерения тока, включать питание. разбирать измерительную цепь в обратном порядке. Потому, использование хотя-бы амперметра на 10 А — очень желательно.

Недостатки этих схем очевидны — нет возможности регулировать параметры заряда.  То есть, при выборе элементной базы выбирайте параметры так, чтобы на выходе сила тока была те самые 10% от емкости вашего аккумулятора (или чуть меньше). Напряжение вы знаете — желательно в пределах 13,2-14,4 В. Что делать, если ток получается больше желаемого? Добавить в схему резистор. Его ставят на плюсовом выходе диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора — побольше, так как на них будет рассеиваться лишний заряд (10-20 ВТ или около того).

И еще один момент: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего, будет сильно греться. Потому желательно добавить куллер. Его можно вставить в схему после диодного моста.





Схемы с возможностью регулировки

Как уже говорили, недостаток всех этих схем — в невозможности регулировки тока. Единственная возможность — менять сопротивления. Кстати, можно поставить тут переменный подстроечный резистор. Это будет самый простой выход. Но более надежно реализована ручная регулировка тока в схеме с двумя транзисторами и подстроечным резистором.

Схема зарядного устройства для автомобильного аккумулятора с возможностью ручной регулировки тока заряда

Схема зарядного устройства для автомобильного аккумулятора с возможностью ручной регулировки тока заряда

Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что ток через него протекает небольшой. Потому мощность может быть порядка 0,5-1 Вт. Его номинал зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).

Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В. Диодный мост собирается на диодах с рабочим током 5А и выше.

Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла устанавливать на металлической пластине или радиаторе (не менее 300 см2).

Предохранители: на входе ПР1 — на 1 А, на выходе ПР2 — на 5 А. Также в схеме есть сигнальные лампы — наличия напряжения 220 В (HI1) и тока заряда (HI2). Тут можно ставить любые лампы на 24 В (в том числе и светодиоды).

Видео по теме

Зарядное устройство для автомобильного аккумулятора своими руками — популярная тема для автолюбителей. Откуда только не извлекают трансформаторы — из блоков питания, микроволновок.. даже мотают сами. Схемы реализуются не самые сложные. Так что даже без навыков в электротехнике можно справиться самостоятельно.

elektroznatok.ru

Как сделать зарядное устройство для аккумулятора автомобиля своими руками

Зарядное устройство для аккумулятора – это необходимый девайс каждого автолюбителя. Но в силу высокой стоимости и частых поломок, позволить себе купить новое ЗУ может далеко не каждый. Но выход есть.

Если вы имеете определенные навыки и умеете держать в руках инструменты, в том числе и паяльник, то сделать зарядное устройство для автомобильного аккумулятора своими руками – не составит труда. Ниже более подробно изучим этот вопрос.

Немного полезной информации

Аккумулятором называется накопитель электрического заряда. Во время подачи на него электрического напряжения, происходит накопление энергии, что объясняется химическими изменениями внутри батареи. При подключении источника потребления можно наблюдать обратный процесс, который обусловлен обратным химическим изменением, создающим напряжение в области клеммов устройства. Через нагрузку происходит прохождение тока. То есть, чтобы получить напряжение от аккумуляторной батареи, следует сначала ее зарядить.

Сам процесс заряда батареи происходит по определенным правилам и зависит от вида аккумулятора. Из-за нарушения данных правил возможно уменьшение срока эксплуатации батареи, а также ее емкости.

Именно поэтому параметры для зарядного устройства к автомобильному аккумулятору должны подбираться строго индивидуально, для определенного носителя энергии.

Это возможно в случае со сложными зарядными устройствами, имеющими регулируемые параметры, а также приобретая отдельное ЗУ специально под определенную батарею. Но есть более универсальный и практичный вариант – сделать зарядное устройство своими руками.

Виды зарядных устройств для автомобильных аккумуляторов

В процессе заряда батареи происходит восстановление израсходованной в емкости энергии. С этой целью на клеммы аккумуляторной емкости происходит подача напряжения, которая слегка выше, нежели основные рабочие показатели аккумуляторной батареи. В зависимости от вида зарядного устройства, подаваться может:

  1. Постоянный ток. Средняя длительность такого заряда составляет около 10 часов и более, при этом на протяжении всего времени происходит подача фиксированного тока. Напряжение может изменяться в пределах от 13,8 до 14,4 В в самом начале зарядки, а в конце она может снизиться до отметки в 12,8 В. То есть это постепенный метод накопления емкости батареи, который в ходе эксплуатации держится дольше. Но среди минусов можно выделить необходимость в контроле над процессом, так как важно вовремя выключить ЗУ. В случае перезаряда возможно закипание электролита, что снизит функциональность батареи.
  2. Постоянное напряжение. При таком типе заряда устройство все время подает напряжение в 14,4 В, при этом происходит изменение значений от больших в начале зарядки, до меньших – в конце. Поэтому перезаряд невозможен, разве что в случае если вы оставите ЗУ на несколько дней. Достоинством является меньшее время для заряда (7-8 часов), и возможность оставить ЗУ без присмотра. Но при частом использовании данного метода возможно более быстрое выхождение батареи из строя, в процессе эксплуатации она будет быстрее разряжаться.

Поэтому, если нет необходимости в быстром заряде батареи, лучше отдать предпочтение первому варианту – с постоянным током. А в случае, когда нужно быстро восстановить работоспособность АБ подойдет постоянное напряжение, но не для многоразового пользования.

Если же задаетесь вопросом, какое лучше зарядное устройство сделать своими руками, то здесь однозначно стоит выбрать вариант с подачей постоянного тока. По схеме этот прибор достаточно прост, и состоит из доступных элементов.

Как узнать состояние батареи?

Необходимость в зарядке аккумулятора автомобиля зависит от уровня заряда. И метод проверки, именуемый в народе как «крутит/не крутит» является не самым удачным методом. Если же батарея «не крутит», например, перед выездом, то вы вообще не сможете завести машину, состояние «не крутит»– критическое и может предполагать крайне негативные последствия для самого аккумулятора.

Самым эффективным и безопасным методом является измерение напряжение при помощи самого простого тестера. Так, при температуре воздуха приблизительно около 20 градусов, зависимость степени зарядки от напряжения на клеммах отключенного от нагрузки аккумулятора такова:

  • 12,6-12,7 – батарея полностью заряжена;
  • 12,3-12,4 – уровень заряда составляет около 75%;
  • 12,0-12,1 – приблизительно 50%;
  • 11,8-11,9 – 25%;
  • 11,6-11,7 – батарея находится в разряженном состоянии;
  • если же показатель находится ниже отметки в 11,6 В, то это означает глубокий разряд.

Все вышеперечисленные показатели измеряются в вольтах.

Показатель в 10,6 Вольт является критическим, и если уровень еще больше снизится, то аккумуляторная батарея, особенно которая давно обслуживалась, просто выйдет из строя.

Нужные параметры при зарядке постоянным током

Уже доказано, что производить заряд автомобильных свинцовых кислотных аккумуляторных батарей (в основном в автомобилях присутствуют именно такие) необходимо при помощи тока, не превышающего показателя в 10% от емкости всей батареи.

Так, в случае емкости АБ в 55 A/ч, максимальная подача тока заряда должна быть 5,5 А. По такому принципу высчитывается максимальный ток для любой батареи. Можно даже немного снизить подачу тока, но в таком случае процесс заряда будет идти немного медленнее. Накопление заряда будет происходить даже в случае, если ток заряда будет ближе к отметке 0,1 А. Но в таком случае для восстановления емкости необходимо будет очень много времени.

Минимальное время заряда АБ при уровне тока в 10% от заряда составляет 10 часов, но это в случае полного разряда батареи, которого допускать недопустимо. Поэтому на фактическое время до полного заряда влияет глубина разряда.

Чтобы произвести расчет примерного времени до полного заряда, следует выяснить разницу между максимальным зарядом (12,8 вольт) и вольтажом на данный момент. Если эту цифру умножить на 10, то можно получить приблизительно время в часах.

Схема зарядного устройства для автомобильного аккумулятора

Обычно с целью пополнения емкости электрического накопителя, необходима бытовая сеть в 220 вольт, преобразовывающаяся в пониженное напряжение с помощью преобразователя. Сделать ЗУ своими руками вполне возможно, скорее, это даже не вызовет никаких проблем. Для этого достаточно будет минимальных знаний в области электротехники и умение пользоваться паяльником, и другими инструментами.

Простые схемы

Самый простой и действенный метод заключается в использовании понижающего трансформатора. С его помощью снижается напряжение в 220 В до необходимых для заряда 13-15 вольт.

Найти трансформаторы такого типа можно в старых ламповых телевизорах или же в блоках питания для компьютера, которые продаются на блошиных рынках. Однако имеется нюанс – на выходе трансформатора переменное напряжение. Поэтому появляется необходимость в его выпрямлении.

Это можно сделать с помощью таких методов:

  • Одного выпрямляющего диода, установленного после трансформатора, при этом на выходе подобного зарядного устройства будет наблюдаться пульсирующий ток с сильными ударами, так как срезана только одна полуволна. Ниже представлена самая простая схема с одним диодом.

  • Второй метод – это использование диодного моста, благодаря которому отрицательная волна будет заворачиваться вверх. Зарядное устройство тоже будет обладать пульсирующим током, но биение уже будут менее выраженными. Чаще всего в домашних условиях реализовывают именно эту схему, хотя она является далеко не самым лучшим вариантом. Диодный мост можно собрать самостоятельно на любых выпрямляющих диодах. Или же можно не заморачиваться, и приобрести уже готовую сборку.

  • Третий вариант – это диодный мост со сглаживающим конденсатором (4000-5000 мкФ, 25 вольт). На выходе данной схемы мы получается постоянный ток, что очень даже подходит для изготовления зарядного устройства для автомобильного аккумулятора своими руками.

Все вышеперечисленные схемы имеют в своем составе также предохранители типа 1А и приборы для измерения. С их помощью возможно контролировать процесс заряда аккумуляторной батареи. Однако можно исключить их из данных схем, но в таком случае для периодических измерений и контроля над функциональностью прибора необходимо будет использовать мультиметр.

И если в случае с контролем напряжения подобный вариант возможен (просто нужно будет приставлять щупы к клеммам), то вот проконтролировать ток будет достаточно сложно. В таком случае для измерения необходимо будет включать прибор в разрыв цепи. Это означает, что каждый раз для проверки тока потребуется выключать питание, после проводить проверку мультиметром в режиме измерения тока, а потом опять включать питание. Придется разбирать измерительную цепь в обратном направлении. В связи с этим необходимо заранее подумать о применении амперметра хотя бы на 10 А.

Среди недостатков данных схем можно выделить отсутствие возможности регулировки параметров заряда. Поэтому выбирая элементную базу, отдавайте предпочтение таким вариантам, чтобы на выходе сила тока соответствовала тем самым 10% или немного меньше от емкости батареи. Напряжение должно наблюдаться в пределах от 13,2 до 14,4 вольт.

Но что делать в случае, когда ток больше необходимой отметки? Для этого в схему ЗУ следует добавить резистор, который размещают на плюсовом выходе диодного моста непосредственно перед амперметром. По месту необходимо подобрать сопротивление, основной ориентир – ток. При этом мощность резистора должна быть немного больше, так как на него будет рассеиваться лишний заряд, приблизительно 10-20 ВТ.

Еще один нюанс – скорее всего зарядное устройство для автомобильного аккумулятора, сделанное своими руками по вышеперечисленным схемам будет сильно нагреваться. Чтобы избежать перегорания, можно в схему добавить куллер, который должен располагаться после диодного моста.

Схемы с регулировкой

Недостатком всех данных схем является отсутствие возможности производить регулировку подачи тока. И единственный вариант изменить это – менять сопротивления. Можно поставить переменный подстроечный резистор, что является наиболее простым и эффективным вариантом. Однако более надежно будет произвести ручную регулировку тока в схеме с использованием двух транзисторов и подстроечным резистором.

Ниже предоставлена схема зарядного устройства для автомобильного аккумулятора своими руками, в которой имеется возможность производить ручную регулировку тока заряда.

Изменение тока заряда происходит при помощи переменного резистора, который необходимо разместить после составного транзистора VT1-VT2, поэтому через него проходит небольшой ток. В связи с этим мощность будет в среднем около 0,5-1 Вт.

Трансформатор с мощностью в 250-500 Вт и вторичная обмотка 15-17 В, при которой диодный мост должен быть собран на диодах с рабочим током в 5% и более.

Следует выбирать транзистор VT1 — П210, так как VT2 можно выбрать из нескольких вариантов. Это германиевые П13-П17 или же кремниевые КТ814, КТ 816. Чтобы отводить тепло и не провоцировать перегрев, следует на металлической пластине или же в области радиатора установить отвод не менее 300 см кв.

Зарядное устройство из блока питания

Для сбора простого зарядного устройства своими руками, необходим самый обыкновенный блок питания от старого компьютера и немного знаний в области радиотехники. При этом характеристики прибора будут очень даже неплохими. С помощью подобного устройства можно заряжать аккумуляторные батареи током не более 10 А, при этом имеется возможность регулировки тока и напряжения заряда.

Основным условием является блок питания с контроллером TL494. Чтобы создать автомобильную зарядку своими руками из блока питания компьютера, необходимо собрать схему, которая представлена ниже на картинке.

Далее представим алгоритм для доработки операции:

  1. Откусить провода шин питания, кроме желтый и черных.
  2. Произвести соединение желтых проводов между собой и отдельно черных, с учетом полюса «+» и «-» (отталкиваясь от данных на схеме).
  3. Перерезать все дорожки, которые ведут к выводам контроллера 1, 14, 15 и 16.
  4. Произвести установку на кожух блока питания переменных резисторов, номинал которых будет соответствовать 10 и 4,4 кОм, что необходимо для регулировки напряжения и тока зарядки.
  5. При помощи навесного монтажа собрать схему, показанную на картинке выше.

В случае правильного монтажа, на этом доработку можно считать завершенной. Останется только добавить вольтметр, амперметр и провода с крокодильчиками для подключения к батарее.

Имея небольшие знания и умения в области электрики и радиотехнологии, можно с легкостью разобраться с задачей создания зарядного устройства в домашних условиях. Важно соблюдать нюансы, и обращать внимания на мелочи, так как даже банальное несовпадение проводов или же путаница в полюсах может привести устройство в негодность.

Видео «Пошаговая инструкция по сборке зарядного устройства»

pro-instrymenti.ru

Автомобильная зарядка USB 5В 2А как это сделано?

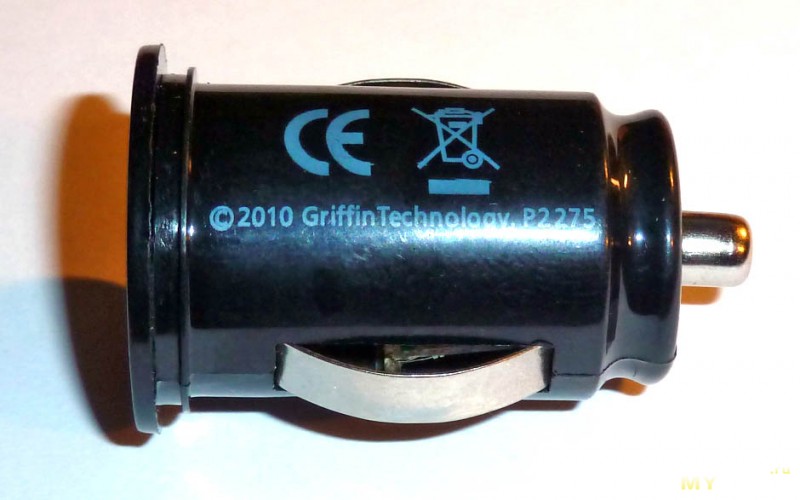

Вне всякого сомнения, автомобильная зарядка — вещь полезная.
Взял попробовать простенький комплект на эксперименты.
Кабель уже проверял ранее.
mysku.ru/blog/aliexpress/28717.html
Зарядка очень компактная и короткая — далеко не всякое гнездо прикуривателя совместимо с ней, т.к. может не достать центральный контакт.





Зарядку естественно разобрал.



Состоит из двух спаянных плат — гетинаксовой для USB разъёма и стеклотекстолитовой для преобразователя.
Качество монтажа посредственное, пайка небрежная, платы спаяны криво, однако на удивление всё работает.
Защитного предохранителя естественно нет 🙁
Собрана зарядка на базе HC8816 (2А, 4,75-25В, 350кГц)

Реальная схема устройства.

Напряжение холостого хода задрано до 5,39В.
Под нагрузкой на самом разъёме напряжение нисколько не просаживается.
На максимальном заявленном токе 2А быстро перегревается далеко за 100гр и пахнет палёным.
Более-менее номально без перегрева держит выходной ток до 1,3А.
Хоть и заявлено рабочее напряжение 12-24V, в бортовую сеть 24V зарядку включать нельзя, т.к. там номинальное напряжение 28-29V и присутствуют кратковременные выбросы напряжения.
Минимальное входное напряжение для обеспечения выходного тока 1А — не менее 6V.

В установленном виде выглядит так

Для сравнения, покажу внутренности путёвой автозарядки Belkin 5V 1A
Как говориться, почувствуйте разницу 🙂




Итоговый вывод — эту зарядку лучше обходить стороной.

mysku.ru

Зарядник для автомобильного аккумулятора своими руками

Эксплуатация26 ноября 2016

Автолюбители, не меняющие машины каждые 2 года, рано или поздно сталкиваются с разрядкой аккумуляторной батареи. Это случается как по причине ее износа, так и по вине других элементов бортовой электросети. Чтобы и дальше эксплуатировать аккумулятор, нужно постоянно его подзаряжать. Вариантов здесь два: купить для этой цели прибор заводского изготовления либо собрать зарядное устройство (ЗУ) для автомобиля своими руками.

Кратко о заводских моделях зарядников

В торговой сети продается 3 вида приборов, предназначенных для восстановления источников питания авто:

  • импульсные;
  • автоматические;
  • трансформаторные зарядно-пусковые аппараты.

Первый тип ЗУ способен полностью заряжать батареи с помощью импульсов в двух режимах – сначала при постоянном напряжении, а потом – при неизменном токе. Это наиболее простые и доступные по цене изделия, пригодные для подзарядки всех типов автомобильных аккумуляторов. Автоматические модели устроены сложнее, зато не требуют присмотра в процессе работы. Невзирая на более высокую цену, подобные ЗУ – лучший выбор для водителя – новичка, поскольку благодаря системам защиты никогда не перегреют и не испортят батарею.

Автоматическое зарядное устройство

Недавно в продаже появились мобильные приборы, оснащенные собственным аккумулятором, передающим заряд автомобильному при необходимости. Но их тоже придется периодически заряжать от электросети 220 В.

Мощные трансформаторные аппараты, способные не только подзаряжать источник питания, но и вращать стартер машины, больше относятся к профессиональным установкам. Такой зарядник, хоть и обладает широкими возможностями, стоит немалых денег, поэтому рядовым пользователям малоинтересен.

Но как поступить, когда аккумулятор уже разрядился, зарядки дома еще нет, а завтра нужно ехать на работу? Разовый вариант – обратиться к соседям или знакомым за помощью, но лучше смастерить примитивное ЗУ своими руками.

Из чего должен состоять прибор?

Основными элементами любого заряжающего устройства являются:

  1. Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
  2. Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
  3. Выключатель и предохранитель.
  4. Провода с клеммами.

Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:

  • зарядку из адаптера для ноутбука;
  • зарядник из деталей от старой бытовой техники.

Подзарядка с помощью адаптера для ноутбука

В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения. Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.

Зарядник из адаптера для ноутбука

Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:

  1. Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
  2. «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
  3. Провод от внутреннего контакта подключите к «плюсовой» клемме.
  4. В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
  5. Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.

Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.

В качестве заряжающего устройства допускается применение других типов адаптеров, дающих на выходе напряжение 12-15 В.

Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.

Сборка ЗУ из старых радиодеталей

Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:

  • силовой трансформатор, понижающий напряжение до 12—15 В;
  • диоды серий Д214…Д243 – 4 шт.;
  • конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
  • старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
  • провода с разъемами типа «крокодил»;
  • подходящий металлический корпус.

Схема зарядного устройства для АКБ

Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.

Подойдет вариант с напряжением 24…30 В, если 12 В отсутствует. Его удастся снизить наполовину, изменив схему.

Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:

  1. Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
  2. К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
  3. Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
  4. На выходе диодного моста поставьте конденсатор, соблюдая полярность.
  5. Подключите зарядные провода с «крокодилами».

Самодельное зарядное устройство в сборе

Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр. Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.

Если трансформатор выдает до 30 В, то вместо диодного моста поставьте 1 диод, подключенный последовательно. Он «выпрямит» переменный ток и уменьшит его вдвое – до 15 В.

Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.

autochainik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
