Термостат на ВАЗ 2110: замена своими руками, как проверить и какой лучше поставить

Содержание:

  1. Расположение под капотом
  2. Какой лучше купить
  3. Проверка на исправность
  4. Демонтаж и замена
  5. Видео инструкция

На автомобиле ВАЗ 2110 термостат является неотъемлемым элементом, который, при своих незначительных габаритах, выполняет огромную по значению функцию.

Фото термостата для ВАЗ 2110

Термостат оберегает двигатель от перегрева. Все вы понимаете, к каким печальным последствиям может привести перегрев силового агрегата, какие финансовые потери понесет при этом владелец автомобиля.

Где он находится

Определить, где находится термостат на ВАЗ 2110 не сложно. Располагается не немного ниже корпуса воздушного фильтра. Откройте капот, найдите корпус фильтра и посмотрите чуть ниже, под него. Именно там располагается крышка, которая, в свою очередь, скрывает за собой искомую деталь.

Расоложение термостата

Какой лучше выбрать для замены?

Специалисты не советуют экспериментировать с аналогами, а использовать те компоненты, которые компания АвтоВАЗ разрабатывает непосредственно для модели ВАЗ 2110.

Хотя фирма рекомендует использовать другой прием — на «десятку» ставить термостат от ВАЗ 2111. Вот вам и ответ на вопрос какой же термостат для ВАЗ 2110 лучше.

Преимущества использования элемента от одиннадцатой модели проявляются в следующем:

  • Он меньше по габаритам;
  • Используется один шланг и два хомута, что снижает вероятность протечек;
  • Конструкция изделия компактная и моноблочная;
  • Уменьшенное сечение малого контура гарантирует лучшую циркуляцию через печку;
  • Относительно легкая замена.

Проверка работоспособности

Перед тем как поменять термостат на вашем автомобиле ВАЗ 2110, его сначала рекомендуется проверить на предмет функциональности. Порой проблема кроется в другом, а умельцы сразу же принимаются за довольно сложную замену элемента охлаждения.

Торопиться не стоит. Сначала мы поговорим о том, как проверить термостат на ВАЗ 2110.

  1. Нагрев патрубка радиатора. Возьмитесь за нижний патрубок рукой, а товарища попросите завести двигатель. Предварительно машина должна как следует остыть, то есть быть холодной. Сначала патрубок будет тоже холодным, но при запуске мотора быстро нагреется. Если так и произошло, значит, термостат исправен.
  2. Термоэлемент. Чтобы развеять сомнение, выполните разборку. Со снятого термостата извлекают термоэлемент, который отвечает за запуск циркуляции охладителя. Опустите этот элемент в подогретую примерно до 75 градусов воду и подогрейте дальше. Опустите теперь в воду градусник, следите за температурой и прибором. Когда температура начнет достигать 90 градусов, шток из термоэлемента должен выдвинуться. Если этого не произошло, замените термоэлемент.
    Это частая проблема, которая не требует полной замены всего термостата.
    Вы должны знать, сколько стоит термостат на автомобиль ВАЗ 2110, и тратить такие деньги впустую не особо хочется.
  3. Новый элемент. Если замена все же требуется, извлекайте старый термостат, берите его с собой в магазин автозапчастей и покупайте такой же новый. Но будьте внимательны, чтобы не приобрести бракованную деталь. Подуйте как следует в штуцер. Если воздух не выходит ни откуда, значит, деталь исправна.

Новый термоэлемент

Демонтаж и замена

Выполнить замену термостата на автомобиле ВАЗ 2110 не составит особого труда даже без помощи специалистов. Вы проверили его работоспособность, убедились в неисправности.

Снятие

Демонтаж термостата предусматривает выполнение работ в следующей последовательности:

  1. Возьмите отвертку, ключ на 8, ключ-шестигранник на 6 и прочие инструменты.
  2. Убедитесь, что двигатель холодный.
    На нагретом моторе проводить работы категорически запрещается.
  3. Слейте охлаждающую жидкость, открутив пробку.
  4. Снимите воздушный фильтр.
  5. Найдите хомут на шланге радиатора. Немного ослабьте его, полностью снимать не нужно.
  6. Отключите шланг от термостата.
  7. Аналогичным методом отключите шланг насоса охлаждающей жидкости.
  8. Ключом на 5 выкрутите болты, которые крепят термостат. Всего их на ВАЗ 2110 предусмотрено три.
  9. Демонтируйте крышку термостата.
  10. Из крышки извлеките термостат и уплотнительные кольца, выполненные из резины.

Установка нового компонента

Теперь разберемся, как поменять старый термостат от ВАЗ 2110 на новый.

Как мы уже отмечали, многие мастера рекомендуют использовать термостат от ВАЗ 2111. Он практичнее, надежнее, компактнее. Потому рекомендации по замене мы предлагаем с прицелом на использование именно такого термостата.

Процесс монтажа не сложный, но потребует от вас определенной аккуратности в выполнении каждого из этапов:

  1. Сначала врежьте специальный тройник в подводящий шланг от печки. Это необходимо потому, что термостаты некоторые имеют пять штуцеров без выхода на расширительный бак. А нам требуется шесть.
  2. Демонтируйте трамблер, что позволит удобнее выполнять следующие этапы. Но это актуально только для карбюраторного мотора. В инжекторных моделях ВАЗ 2110 этот этап пропускайте.
  3. Обязательно отметьте положение трамблера относительно корпуса доп агрегатов, чтобы не допустить ошибку при обратной сборке. В противном случае, вы собьёте зажигание, запуск двигателя нарушится.
  4. Демонтируйте тройник с ГБЦ.
  5. Очистите от следов старой прокладки головку привалочной плоскости.
  6. Возьмите новый термостат, подходящий под ваш автомобиль. Заглушите тонкий выход на подогрев при помощи дроссельной заслонки. Он вам в будущем не потребуется.
  7. Выкрутите верхнюю шпильку и установите на ее место новую, удлиненную.
  8. Не пугайтесь, новый термостат короче старого, выходу и труба не совпадают. Это не страшно. Необходимо полностью демонтировать трубу и поставить на ее место новую. Отлично подходит элемент от ВАЗ 2112. Также желательно отыскать новый угловой патрубок.
  9. Установите новую трубу, не забудьте при этом про прокладку.
  10. Укоротите угловой патрубок и прикрутите его на место.
  11. Поменяйте стандартный шланг печки на новый, который подходит под ваш термостат.
  12. Подключите к штуцеру расширительный бачок, который специально для этого служит.
  13. Проверьте качество каждого соединения, чтобы потом не пришлось всю работу делать заново.
  14. Залейте новую охлаждающую жидкость.
  15. Извлеките весь воздух из системы.
  16. Прогрейте двигатель, пока не включится вентилятор. Для этого необходимо подогреть силовой агрегат примерно до 85 градусов.
  17. Если вы не заметили следов капель, утечет, значит, замену детали вы выполнили верно.

Видео

Сложно это или нет — решайте сами. Если для вас подобная процедура выглядит проблематичной, рисковать и менять термостат самостоятельно не рекомендуется. Обратитесь к проверенной станции технического обслуживания, убедитесь в использовании мастерами качественного нового элемента системы охлаждения двигателя.

Для этого каждому автовладельцу рекомендуется заводить хорошие связи на проверенных СТО. Если вы будете хорошо относиться к мастерам, они выполнят ремонт действительно качественно. Не забывайте, насколько важны человеческие отношения в решении многих проблем.

 Загрузка …

Замена и выбор термостата 8-клапанной ВАЗ 2114 ⋆ I Love My Lada

Надежность любого инжекторного двигателя в первую очередь зависит от его конструкции. Тем не менее инжекторные моторы ВАЗ 2114 с 8 клапанами часто страдают от несоблюдения температурного режима работы двигателя. Термостат — этот именно тот прибор, который должен гарантировать, что двигатель прогревается равномерно и не перегревается при высоких нагрузках. Как правильно выбрать термостат для ВАЗ 2114, какой лучше не ставить, как заменить, будем выяснять прямо сейчас.

Почему не работает термостат на ВАЗ 2114: симптомы и причины

Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей. В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2114

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

В зависимости от температуры охлаждающей жидкости, он либо закрывает шлюз и отправляет антифриз по малому кругу в обход основного радиатора, либо открывает его и заставляет жидкость циркулировать по полному кругу, включая радиатор охлаждения, печку, водяную рубашку двигателя, систему подогрева дросселя.

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Принцип работы термостата и схема циркуляции охлаждающей жидкости

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2114 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов. Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов, а на лето — с температурой около 85-90 градусов.

Признаки неисправности термостата ВАЗ 2114

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

  1. Перегрев двигателя без особых нагрузок. Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана. Для проверки термостата необходимо снять крышку в сборе с клапаном
  2. Двигатель не прогревается. Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года. Закоксованный клапан термостата
  3. Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.

Проверяем термостат ВАЗ 2114 на двигателе

Первичная диагностика термостата может быть проведена прямо на двигателе. Для этого не нужно сливать антифриз и снимать корпус термостата. Делается это достаточно просто. Изначально мотор должен быть холодным. Открываем капот, запускаем двигатель и следим за стрелкой указателя температуры ОЖ. Нижний патрубок радиатора охлаждения должен прогреться быстро и это можно почувствовать, прикоснувшись к нему рукой. Верхний патрубок должен оставаться холодным вплоть до того момента, пока стрелка указателя температуры на поднимется до отметки 70-80 градусов. Особой точности датчик температуры не даст, но приблизительно мы будем знать, что:

  • если после прогрева до 80 ˚С верхний патрубок не начал потихоньку нагреваться, проблема в клапане термостата;
  • после прогрева мотора верхний патрубок нормально прогревается, печка дует горячим воздухом — наши опасения не подтвердились и термостат в норме.

Это единственный способ проверить предварительную работоспособность клапана термостата. Правда, бывают случаи, когда термоэлемент срабатывает не до конца или через раз. В этих случаях необходима детальная проверка, осмотр и диагностика клапана. В большинстве случаев никто не возится с нерабочим термоэлементом, клапан просто выбрасывают и покупают новый. Так надежнее, а цена нового термостата на инжекторную десятку не превышает $4-7. Все это можно сделать своими руками, быстро и не привлекая мастеров СТО.

Какой термостат лучше ставить на ВАЗ 2114 инжектор

Заводской термостат ВАЗ

До 2003 года на все двигателя ВАЗ 2114 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010. После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:

  • 92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
  • корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
  • ТН-LA21082 от компании AURORA;
  • Пекар, артикул 21082-1306030, неплохое качество и средние цены;
  • Vernet, артикул TH6595.85, один из самых недорогих на рынке;
  • STARNER, артикул S40 2112;
  • Finwhale, T111;
  • BAUTLER, 21082-1306010-11;
  • MAHLE / KNECHT, каталожный номер TH 37 80;
  • STARLINETS T035.92T, один из лучших заменителей оригинала;
  • Gates, проверенное качество, стабильно держит температуру, Th31992G1.
[unitegallery 001]

Меняем термостат ВАЗ 2114 инжектор своими руками

Для самостоятельной замены термостата на инжекторной 2114 нам понадобится стандартный набор инструментов, емкость для слива антифриза и, конечно, новый термостат. Работу проводим в следующем порядке:

  1. Снимаем воздушный фильтр. Для этого откручиваем его корпус ключом на 13 и ослабляем хомут воздуховода.
  2. Открываем пробку расширительного бачка, чтобы сбросить давление.
  3. Сливаем антифриз в заранее подготовленную емкость. Работу проводим только на остывшем двигателе! Далее придется открутить передние винты защиты двигателя, если она установлена. Лучше всего сливать антифриз через сливной вентиль в нижней банке радиатора.
  4. Ослабляем хомуты на патрубках термостата.
  5. Аккуратно снимаем их, может вылиться еще какое-то количество антифриза.
  6. Снимаем старый термостат и проверяем на целостность резиновые патрубки.
  7. Установку нового термостата ВАЗ 2114 проводим в обратном порядке. При этом часто возникает необходимость в установке новых хомутов.
Иногда хомуты нуждаются в замене

При заливке антифриза желательно снять шланг подогрева дроссельного узла, чтобы вытеснить воздух. В противном случае может образоваться воздушная пробка, с которой придется бороться отдельно. После заливки антифриза и проверки герметичности системы охлаждения прогреваем двигатель и убеждаемся, что термостат работает как положено.

Замена термостата ваз 2109 (карбюратор, инжектор): видеоинструкция

Какой термостат поставить на зиму на ВАЗ 2109

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

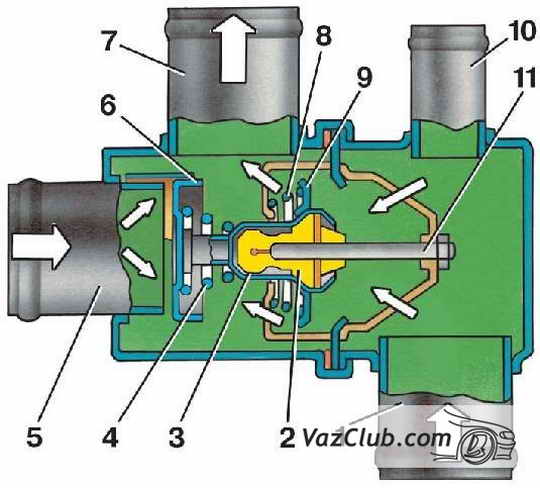

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Входной патрубок, идущий от радиатора

Вставка, выполненная из резины

Термочувствительный твердый наполнитель

Пружина перепускного клапана

Входной патрубок, идущий от двигателя

Выходной патрубок, идущий к насосу

Пружина основного клапана

Патрубок, идущий от расширительного бачка

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Самостоятельная замена термостата ВАЗ-2109

Как производится проверка и замена термостата ВАЗ-2109 (8 или 16 клапанов)? Данная процедура не очень сложна, и с ней справиться без особого труда даже не особо опытный автовладелец. Что надо сделать – описывается в настоящей статье.

Сам по себе термостат – это механический прибор, в основе работы которого лежат чисто физические принципы. Внутри у него располагается воск, чувствительный к температурным перепадам. Когда происходит нагрев ОЖ, вещество плавится и в результате открывается заслонка, пропускающая ее в систему охлаждения.

От ВАЗ-2109 до относительно новой Гранты, термостаты работают совершенно одинаково, и более того, они взаимозаменяемы. Правда, новые узлы несколько короче старых, но это никоим образом не мешает их устанавливать.

Часто от вышеназванной более современной модели ставят термостат, если печка «жарит» не слишком сильно.

Симптомы неисправности

О ненадлежащей работе термостата говорят:

  • длительный период, требующийся мотору для достижения рабочей температуры;
  • скорый перегрев силовой установки;
  • высокая температура ОЖ.

Именно системное превышение температурных нормативов, как правило, приводит к поломке всего двигателя. По этой причине необходимо при первых же признаках неисправности термостата произвести его замену.

Как проводится проверка

Прежде всего, стоит указать, что на ВАЗ-2109 (с двигателем на 8 клапанов, как, впрочем, и на 16) для проверки сливать ОЖ не нужно. Процедура такова:

  • заводят мотор;
  • проверяют температуру нижнего патрубка, выходящего из радиатора.

В норме он должен оставаться холодным, поскольку жидкость циркулирует только по малому контуру. Нагрев его происходит постепенно. По мере того как ОЖ достигает температуры в пределах от 87 до 92 градусов и воск в термостате тает, открывается заслонка и начинает работать большой круг. Если этого не произошло, то термостат придется менять.

Перед тем как купить новый проверьте, действительно ли старый испорчен. Сделать это нетрудно, достаточно положить прибор в кастрюлю с водой (на тряпку) и нагреть ее до 87-90 градусов. Исправный прибор откроет основной клапан.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

  • снимают воздушный фильтр;
  • ослабляют хомуты удерживающие шланги;
  • отключают массу от термостата;
  • раскручивают гайку и шпильку удерживающие прибор.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

На нижеприведенном видео процесс замены подробно показан:

Какой термостат поставить на зиму на ВАЗ 2109

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Входной патрубок, идущий от радиатора

Вставка, выполненная из резины

Термочувствительный твердый наполнитель

Пружина перепускного клапана

Входной патрубок, идущий от двигателя

Выходной патрубок, идущий к насосу

Пружина основного клапана

Патрубок, идущий от расширительного бачка

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Тюнинг ВАЗ 2109

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости;
— меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку;
— термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса;
— новый термостат короче штатного на 5 см — стало больше места.

Виды термостатов слева направо: старого образца, 5-ти дырочный, 6-ти дырочный

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Замена термостата lada 21093 (ваз 21093)

  1. Схема и конструкция
  2. Проверка и замена
  3. Что выбрать?

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция


Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Проверка и замена


При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?


Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение


Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Работа сайта временно приостановлена


Если вы владелец данного ресурса, то для возобновления работы сайта вам необходимо продлить действие услуги хостинга.

В случае, если приостановка работы сайта вызвана нарушением условий Договора на абонентское обслуживание, то для возобновления работы вам необходимо обратиться в Службу поддержки. Мы будем рады вам помочь!

Термостат от гранты на ваз 2109 карбюратор


Привет всем, наступили холода, как всегда начались у всех проблемы, вечно не греющих должным образом печек, у меня появились лишние деньги что бы в комплексе провести небольшой ремонт всей системы охлаждения ну и совственно печки. Долго листал форумы у на просторах драйва увидел как ребята ставят 6тидырочные термостаты и тому подобное, и наткнулся на эта статью термостат с гранты на 10-12 в коминтариях поднимался вопрос о самарином семействе но только на словах закрепленных одним фото, я изучил систему охлаждения гранты и она мне понравился своей постоянной принудительной циркуляцией через печку по малому кругу. И собственно

я закупился ништяками))) По дороге к работе заклинило КПП, доехал на 2ой передаче до отца в пригород и встал на ремонт, свнинув КПП появился доступ к всей системе охлаждения и я не смог отказать себе в этом моменте не смотря на более страшные проблеммы с коробкой.Заменил радиатор охлаждения, купил все необходимое для установки гратовского термостата описанное в статье выше по ссылке.после разбора кпп отцом мы выявили проблемму и отправились в фирменный магазин Биби и о чудо я там совершенно случайно встретил единственный экземпляр единственной детали русского автопрома который почти нигде не продается потому что ни когда не ломается!Подводящую трубу охлаждения с Гранты!

Скручиваем подводящую трубу, чуть отодвигаем и ловим во что нибудь широкое 300 грамм ценной охлаждающей жидкости которую при низком бюджете можно процедить и залить обратно, ждем пока стечет и очищаем поверхность прилегающих плоскостей от герметика и обезжириваем на подводящей трубе я сделал то же самое (она была в мазуте).

Про использование герметика существует много противоречивых статей, готов оспорить, герметик для прямых рук!если вы мажите его в соединения как НУТЕЛЛУ на хлеб и потом надеваете шланг на трубку при этом полусантиметровый слой скатывается к краю стальной трубы и висит внутри полукилограмовыми кусками и попадает в подобном ввиде в систему, отрубите себе клешни!достаточно тонкого слоя, полупрозраного и эффект уже будет — а т.к. излишка нет, он не попадет в систему!

И мы аккуратно намазали тонким слоем обе поверхности выдержали 15 минут(герметик начал схватываться и уже имеет слегка резиновую форму) вставили трубу и прикрутили на место старой.

Что такое термостат?

Как видно из самого названия устройства, оно что-то делает с температурой. А если конкретнее, то с его помощью происходит переключение потоков жидкости в системе охлаждения. Причем термостат, карбюратор или инжектор находятся в основе системы впрыска бензина, имеет одинаковый состав и конструкцию корпуса. При работе любого мотора необходимо обеспечивать подогрев дроссельного узла. А он присутствует в любой системе впрыска: и в карбюраторе, и в инжекторе.

Основа любого термостата – это специальная пластина, которая изготовлена из материала, называемого биметаллом. Он реагирует на изменение температуры и способен деформироваться из-за этого. На данном эффекте и основано переключение потоков воздуха: пластина двигает клапан, который фиксируется пружинами. Преодолев их усилие, пластина перемещает клапан, открывая потоку жидкости путь к основному радиатору для обеспечения эффективного охлаждения.

Установка Термостата От Гранты На Ваз 2109

Поэтому мне понравилась идея установки термостата на гранты ВАЗ 2109 и многое другое. Но я уже давно занимаюсь этим вопросом, потому что перспектива постоянно открытой печи не была полностью удовлетворена, и я в итоге пришел к выводу, что это необходимо сделать (диаграмма ниже).

Конечно, этот колхоз нуждается в разъяснении.)) Итак, грант организует небольшой круг через обогреватель печки, так как летом у меня всегда была печка, я решил отсоединить кабель от обогревателя смесителя, потому что я бы не стал Соблазнить и подключить шланг от расширительного цилиндра по схеме ВАЗ 2110 (что-то похожее (:). Но все же большой полезный шланг от радиатора С к канавке насоса). Что еще пригодится, напишу позже, потому что ремонт не сделан, а запланирован. 1. Предоставление термостата (21900-1306010-00) (пронумеровано 29 на рисунке) 2. Труба, которая удаляет гранты с радиатора. (6 пронумерованных) 3. Тройной термостат-расширительный бачок от ВАЗ 2110 (под номером 30) Как я понимаю из других записей дисков, винты будут полезны для фиксации термостата, вывода M8x75 и контакта M8x85.

Почему все так боятся оставлять печь открытой? Можно ли регулировать температуру с помощью демпфера? Новая стандартная печка полностью покрывает радиатор и без проблем)

Просто печка не закрыта, даже если из-за этого воздух закрыт, она все равно работает как батарея, нагревая все и вся вокруг вас, и в теплых 30 градусах, очевидно, не удобно держать такую ​​батарею в кабина. p s Я знаю, что во многих других автомобилях также есть радиатор в салоне и смеситель обогревателя в целом, но, тем не менее, каждые 9 ке предоставляются, и я считаю, что использовать его неразумно.

Кстати, кому интересно, я расширяю управление клапаном и затвором на различные интересные рычаги. взгляните на мой BR.

Признаки поломки

Что может стать первым признаком того, что термостат ВАЗ-2109 вышел из строя? Конечно же, перегрев двигателя даже при движении с высокой постоянной скоростью. Причина – жидкость продолжает циркулировать по малому кругу, в радиатор не попадает ни капли. И не поможет даже включение электровентилятора, ведь делать это попросту бесполезно. Единственное, что может слегка исправить ситуацию, – это открывание крана печки и включение обдува салона на максимальную скорость.

Но такое действие не принесет комфорта в жаркую погоду. Наиболее частая поломка термостата – это заклинивание чувствительного элемента в первоначальном положении (жидкость движется по малому кругу). Если вдруг такое произошло, то нужно пробовать все методы устранения. Даже несколько легких ударов по корпусу вполне могут открыть клапан. Если произошло в дороге такое ЧП, то придется сливать жидкость, разбивать все внутренности термостата, дабы жидкость циркулировала только по большому кругу. Зато не будет кипеть, и можно доехать до места ремонта.

Подготовка к замене

Чтобы автомобиль был полностью готов к замене термостата, нужно дождаться, пока мотор остынет хотя бы до 40-50 градусов. На горячем проводить работы крайне опасно, можно получить ожог. Выполняется замена термостата на ВАЗ-2109 довольно быстро, самая сложная и нудная процедура – это опорожнение системы. Для этого нужно воспользоваться двумя сливными отверстиями, которые находятся в нижней части радиатора (заглушка выкручивается от руки) и в блоке двигателя (болт под головку на 13).

Но вот что делать, если в системе залит антифриз, который имеет довольно высокую стоимость? Надо же постараться его сохранить, чтобы не было накладно ремонтировать автомобиль. Для этого первым делом, открыв кран печки, выкручиваете хомут на патрубке, который идет к дроссельной заслонке. Через него необходимо слить максимально возможное количество антифриза. Да, процедура эта медленная, но зато она позволит сохранить практически всю жидкость. Лишь после нее можно выкрутить заглушку на радиаторе и на блоке ДВС. И не забывайте откручивать пробку на расширительном бачке, чтобы напор увеличился.

Замена термостата на ВАЗ 2110 от ВАЗ 2109

Автомобиль ВАЗ 2109 получил 5-дырочный термостат старого образца. С охлаждением силовой установки этот агрегат справляется отлично, но с приходом зимы в салоне «девятки» становится прохладно – штатного отопления не хватает. Решением проблемы будет замена термостата ВАЗ 2110, так как в более современной модели установлен 6-дырочный вариант. В данном материале присутствует инструкция по установке термостата от «десятки», которая подходит и для других автомобилей серии «Самара». Изучив эту статью, начинающее автолюбители смогут узнать, что представляет собой термостат и где он находится в конструкции ВАЗ 2109.

Назначение термостата, его расположение и неисправности

В современных авто, в том числе и в «девятке», охлаждение силовой установки осуществляет при помощи жидкости (антифриз, тосол). Чтобы регулировать температуру антифриза, между радиатором и мотором ВАЗ 2109 установлен термостат. Основными функциями этого агрегата являются поддержка нужного теплового режима и прогрев силовой установки ВАЗ 2109. Это небольшой цилиндр с клапаном, который находится под капотом возле блоков цилиндра. Найти его довольно легко, так как в корпус входят несколько шлангов.

Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.

Можно выделить две основные неисправности: клапан заклинило в полностью или частично открытом положении, клапан завис в полностью закрытом состоянии. В первом случае мотор будет долго прогреваться до нормальной температуры, а в холодный период двигатель может и вовсе не прогреться. Если же клапан открывается не полностью, то рабочая температура силовой установки не будет выше 70 градусов. Когда клапан заклинило в закрытом положении, мотор может перегреться в любом режиме работы.

Причины поставить термостат от «десятки»

6-дырочный агрегат доработан, если сравнивать с устройством, установленным в «девятке», преимущества перед 5-дырочным вариантом от 2109 у него следующие:

  • Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
  • Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
  • При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
  • При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
  • Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

  1. Хомуты 15-28 мм (лучше взять около 7 штук).
  2. Новая прокладка.
  3. Шланги на замену.
  4. Набор отверток.
  5. Специальный съемник для шлангов (нужен для авто старого образца).
  6. Ветошь.
  7. Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

  1. Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

    Схема замены термостата

  2. Минусовую клемму необходимо извлечь из аккумуляторной батареи, после чего следует ослабить затяжку хомутов, которыми патрубки крепятся к корпусу термостата;
  3. Отсоединив их, устройство можно извлечь;
  4. Следующим шагом будет добавление новой трубки, для этого лучшего взять руководство по эксплуатации и обслуживанию ВАЗ 2110;
  5. После этого можно ставить 6-дырочный агрегат и закреплять его новыми хомутами;
  6. Последним шагом будет добавление охлаждающей жидкости в расширительный бачок. Готово, замена завершена.

vazremont.com

Замена термостата

Старый снять, установить на его место новый – это и вся процедура замены. Но требуется внимательно осматривать все патрубки системы. Подключен термостат ВАЗ-2109. Инжектор или карбюратор в системе впрыска — не имеет значения.

При проведении работ особое внимание уделите хомутам. Старые использовать крайне нежелательно, лучше установить новые. Причем важным критерием является надежность. Хомуты червячного типа очень нежны: стоит сделать чуть большее усилие, как он разрушается. Да и возможность повредить патрубок очень высокая. Если чрезмерно затянуть хомут, то можно пробить резину. Но и слабо затягивать, конечно, нельзя, так как появятся течи жидкости. Другими словами, это палка о двух концах. И небольшой совет: перед установкой желательно нанести герметик тонким слоем на поверхность термостата, которая будет соприкасаться с патрубком.

Замена термостата ваз 2109 карбюратор

Запись для себя!

Замените термостат ВАЗ-2109 2108 на модернизированный

Предлагаю модернизировать и изменить конструкцию термостата «девятки». На самом деле термостат является неразборным. Однако, немного подумав, и проявив фантазию можно его разобрать.

Аккуратно развальцовываем место соединения двух половин. Развальцевать можно разными подручными способами. Так, например, можно обрезать край завальцовки отрезным кругом, можно подпилить ручной ножовкой по металлу, то есть чем угодно, лишь бы был разомкнут стык термостата.

Далее, разбираем термостат, вынимаем термоэлемент, затем сверлим сквозное отверстие в том месте, куда упирается стержень термоэлемента, нарезаем в нем резьбу М4.

Затем вкручиваем в это отверстие винт М4 длиной как показано на рисунке, с приплюснутой головкой. Сверлим отверстие в крышке термостата диаметром 8 мм, берем специально изготовленный винт М8 с прорезями, надеваем на него резиновую прокладку, которую можно вырезать из использованной ненужной камеры от колеса, вставляем винт в крышку термостата как показано на рисунке, закрепляем его гайкой М8.

Далее приступаем к сборке термостата. Ставим на место термоэлемент, резиновую прокладку, все это промазываем качественным герметиком, даем время для подсыхания герметика, затем соединяем половины термостата между собой таким образом, чтобы совместить приплюснутую головку винта М4 с прорезью головки винта М8. Следующий шаг сборки является ответственным, так как нужно достигнуть герметичности соединения двух половин термостата. Это можно достигнуть разными способами, на ваше усмотрение, я изготовил из металлической фольги хомуты, которыми стянул с помощью двух винтом половины термостата.

Все размеры подбираются и подгоняются по месту, уверяю вас, это не составит большого труда.

Теперь объясню, как пользоваться таким термостатом на практике.

Чтобы повернуть регулировочный винт отверткой, нужно ослабить гайку М8, поворачивая винт по часовой стрелке, мы тем самым поворачиваем винт М4, который смещается ближе к стержню термоэлемента и уменьшает температуру открытия большого круга системы охлаждения.

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях. Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек. Датчик температуры вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ – освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.

Как Проверить Термостат На Ваз 2109

Как проверить термостат ВАЗ-2109? Замена термостата ВАЗ-2109

Что такое термостат ВАЗ-2109, когда необходима его замена, каковы основные признаки поломки, мы расскажем в этой статье. А также в нашей публикации содержится подробное описание того, как провести установку более совершенного термостата с автомобиля модели 2110. Про его преимущества будет рассказано немного ниже. А начать стоит с теории, нужно разобраться в том, какое устройство у термостата, какие функции он выполняет в системе охлаждения двигателя внутреннего сгорания.

Как проверить термостат. Сделай Сам!

Показан простой способ проверки

работоспособности
термостата
без установки в машину.

Проверка термостата 2108

Как проверить

и заменить
термостат на ВАЗ
2110? Ответот и другие вопросы вы найдете на сайте: .

Но вот что делать, если в системе залит антифриз, который имеет довольно высокую стоимость? Надо же постараться его сохранить, чтобы не было накладно ремонтировать автомобиль. Для этого первым делом, открыв кран печки, выкручиваете хомут на патрубке, который идет к дроссельной заслонке.

Через него необходимо слить максимально возможное количество антифриза. Да, процедура эта медленная, но зато она позволит сохранить практически всю жидкость. Лишь после нее можно выкрутить заглушку на радиаторе и на блоке ДВС.

И не забывайте откручивать пробку на расширительном бачке, чтобы напор увеличился.

Замена термостата

Старый снять, установить на его место новый это и вся процедура замены. Но требуется внимательно осматривать все патрубки системы. Подключен термостат ВАЗ-2109. Инжектор или карбюратор в системе впрыска — не имеет значения.

При проведении работ особое внимание уделите хомутам. Старые использовать крайне нежелательно, лучше установить новые. Причем важным критерием является надежность. Хомуты червячного типа очень нежны: стоит сделать чуть большее усилие, как он разрушается. Да и возможность повредить патрубок очень высокая.

Если чрезмерно затянуть хомут, то можно пробить резину. Но и слабо затягивать, конечно, нельзя, так как появятся течи жидкости. Другими словами, это палка о двух концах.

И небольшой совет: перед установкой желательно нанести герметик тонким слоем на поверхность термостата, которая будет соприкасаться с патрубком.

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях.

Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек.

Датчик температуры вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.

Можно ли установить термостат 2110 на «девятку»?

Отчасти на этот вопрос был дан ответ в прошлом пункте. Да, можно термостат ВАЗ-2110 на 2109 установить, причем совершенно не имеет значения, «девятка» карбюраторная или инжекторная. По сути, начиная с «восьмерок», двигатели используются одинаковые.

Что уж говорить, даже на современных «Грантах» устанавливают двигатель, который используется на «восьмерках» и «девятках» с 80-х годов. Прогресс, ничего не скажешь. Конечно, вместо карбюратора теперь более современная инжекторная система впрыска, которая по европейским меркам устарела лет 5-10 назад.

И практически все узлы являются взаимозаменяемыми. Существуют мелкие отличия, доработки, но это полную картину не меняет.

Можно ли установить термостат 2110 на «девятку»?

Отчасти на этот вопрос был дан ответ в прошлом пункте. Да, можно термостат ВАЗ-2110 на 2109 установить, причем совершенно не имеет значения, «девятка» карбюраторная или инжекторная. По сути, начиная с «восьмерок», двигатели используются одинаковые. Что уж говорить, даже на современных «Грантах» устанавливают двигатель, который используется на «восьмерках» и «девятках» с 80-х годов. Прогресс, ничего не скажешь. Конечно, вместо карбюратора теперь более современная инжекторная система впрыска, которая по европейским меркам устарела лет 5-10 назад. И практически все узлы являются взаимозаменяемыми. Существуют мелкие отличия, доработки, но это полную картину не меняет.

Заправка системы охлаждения

Чтобы залить жидкость и прокачать систему охлаждения, вам потребуется несколько минут. Первым делом проверяете, все ли патрубки надежно установлены, все ли хомуты затянуты. Затем посмотрите, на месте ли заглушки блока ДВС и радиатора. Если нет, то установите их. Теперь можно открыть кран печки и залить в расширительный бачок жидкость. Прекратило булькать – закрыли пробку и завели мотор. Дождитесь, когда произойдет прогрев до рабочей температуры – около 90 градусов. При необходимости долейте жидкость в бачок. Необходимо, чтобы уровень ее был между нижней и верхней метками.

Какой термостат поставить на зиму на ВАЗ 2109

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Чтобы быстро проверить состояние термостата, снимать его не обязательно. Для этого следует запустить холодный двигатель и потрогать нижний шланг радиатора. В нормальном состоянии элемента он сначала недолго будет холодным, но потом быстро начнет нагреваться. Это говорит о том, что ОЖ движется по большому контуру.

Внешний вид устройства

Тюнинг ВАЗ 2109

Для многих загадкой остаётся тот факт, что на некоторых отечественных автомобилях, таких как ВАЗ 2109, полностью исправную систему охлаждения, которая нормально функционирует даже при сильных морозах, может вывести из строя включение отопления. Почему же в этом случае температурный режим двигателя нельзя нормализовать без использования всевозможных приспособлений для утепления радиатора, удаления лопастей вентилятора и других мероприятий? Прежде чем выяснить ответ на этот вопрос, необходимо разобраться в принципах действия всей системы.

Установка тюнингованного термостата

Радиатор представляет собой устройство, выполняющее функции по нагреву воздуха салона и вместе с тем по охлаждению жидкости. Из него жидкость попадает в термостат, после чего поступает в водяной насос двигателя. Здесь происходит её смешивание с охлаждённой жидкостью отопителя (схож по принципу действия с радиатором, только имеет меньшие габариты), сопровождаемое понижением температуры. Причём чем мороз больше, тем жидкость холоднее. В итоге получается так, что термостат не выполняет своего предназначения, и, как следствие, приходится искать пути, чтобы не допускать переохлаждения.

Усовершенствование прибора по поддержанию постоянной температуры можно выполнить двумя способами, более подробно рассматриваемыми далее.

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

замена своими руками на инжекторной и карбюраторной, какой лучше поставить

Как проверить термостат на ВАЗ 2109: замена своими руками на инжекторной и карбюраторной, какой лучше поставить

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Чтобы быстро проверить состояние термостата, снимать его не обязательно. Для этого следует запустить холодный двигатель и потрогать нижний шланг радиатора. В нормальном состоянии элемента он сначала недолго будет холодным, но потом быстро начнет нагреваться. Это говорит о том, что ОЖ движется по большому контуру.


Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента Что это?
1. Входной патрубок, идущий от радиатора
2. Вставка, выполненная из резины
3. Термочувствительный твердый наполнитель
4. Пружина перепускного клапана
5. Входной патрубок, идущий от двигателя
6. Перепускной клапан
7. Выходной патрубок, идущий к насосу
8. Пружина основного клапана
9. Основной клапан
10. Патрубок, идущий от расширительного бачка
11. Поршень
Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.


Процесс замены
Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.


Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

luxvaz.ru

Как проверить термостат на ВАЗ 2109: замена своими руками на инжекторной и карбюраторной, какой лучше поставить

Какой термостат поставить на зиму на ВАЗ 2109

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите

stil-avto66.ru

Замена термостата на Ваз 2109

Для снятия и установки термостата Ваз 2109 с карбюраторным двигателем необходимо слить охлаждающую жидкость с системы охлаждения, на рисунке ниже показана как можно слить охлаждающую жидкость:

1 — пробка сливного отверстия радиатора, 2 — термостат, 3 — шланг к подводящей трубе насоса, 4 — шланг к расширительному бачку, 5 — нижний шланг радиатора (отводящий)

Перед тем, как снять термостат с Ваз 2109 его следует проверить — это делается в случае, если двигатель перегревается во время работы или медленно прогревается до рабочей температуры. Для проверки термостата на автомобиле Ваз 2109 запустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

Устройство термостата Ваз 2109:1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

Замена термостата Ваз 2109 с карбюратором

Отверните болты крепления защиты картера и снимите ее

Отверните пробку расширительного бачка

Отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров

Отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора

Ослабьте затяжку хомутов

Отсоедините три шланга от корпуса термостата

Ослабьте затяжку хомута и снимите термостат Ваз 2109 со шлангом. Затем отсоедините короткий шланг от термостата

Опустите термостат в воду, подогретую до 78–80 °С. Нагрейте воду, постоянно перемешивая ее, до (87±2) °С

При температуре (87±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат. Установка термостата на Ваз 2109 выполняете в порядке, обратном снятию. После установки залейте охлаждающую жидкость.На этом проверка и замена термостата завершена.

15.11.2016 02:02 2016-11-14T23:02:11.000Z

Установка термостата Ваз 2109 (карбюратор)

Задача: установить термостат карбюратора с Гранты в ВАЗ 2109

0:108 1:613

Ниже штатная схема гранты.

1:668

Основная проблема в кране печки. Если он будет закрыт и большой круг тоже будет закрыт (на картинке ниже помечено красными полосками), то антифризу просто будет некуда идти и его выпрет весь через бачок.

1:1041


2:1546

Варианты решения:

2:1582

1. Самый простой вариант просто отключить кран печки и ездить так, в итоге весь антифриз будет идти через печку, будет точно очень тепло, но летом вы останетесь без возможностей печки. Либо включите и сгорите в адском пламени

2:1994

2. Добавление ещё одного контура.

2:2057

Варианты как это сделать: Можно поставить тройники, либо заморочится как я и приварить доп штуцера на приёмную трубу «саксафон» и на сам термостат. Ниже на картинке зелёной линией показано как это будет.

2:373


3:878

В итоге мы получаем при закрытой печке циркулирующий антифриз через наш новый контур.

3:1039

Ладно хватит теории поехали к практике.

3:1115

Берём штатный грантовский термос.

3:1181


4:1686

И ввариваем в него ещё один штуцер (я взял от старого термостата)

4:1807


5:2312

Варим аргоном.

5:29

Далее «Сакс» Я взял оригинальный сакс с гранты выглядит он так.

5:146


6:651

И ввариваем в него ещё два штуцера 1 для нашего нового круга, второй (маленький) для обратки с карба.

6:835


7:1340

Тоже аргон и пульнул сверху чёрной краской

7:1422

Снимаем старый термос, выкручиваем старые шпильки, на их место ставим новые «М8 длинной 85мм» получается как то так.

7:1633


8:2138

Ну и примеряем новый термос

8:53


9:558

Аналогично меняем старый «сакс» на новый, там фоткать вообще негде, разве что для сравнения вот вам фото старого и нового.

9:782


10:1287

Дальше патрубки. В целом остаются все штатные (с небольшими подрезаниями) кроме двух. 1-й нижний патрубок от радиатора до термоса с гранты и 2-й это грантовский патрубок от расширительного бачка до «сакса».

10:1662


11:2167

Ну и последнее это соединить наш новый контур. отверстия на термосе и саксе оказались очень близко друг к другу.

11:207


12:712

Верхний термостата и дальний (самый верхний на фото) сакса

12:822

Чтобы их соединить отлично подошел кусочек патрубка кажется с волги от печки у него как раз резкий S образный изгиб.

12:1037


13:1542

Остальное подключаем по грантовской схеме.

13:1625

Выходит как то так.

13:1663


14:2168

Итак всё готово осталось приправить всё это дело свеженьким японским антифризом (предварительно промыв систему) и можно тестировать

14:247

Результат: всё отлично работает, машина стала греться быстрее, температуру держит чётко 85 градусов (в холод) и 90-95 (в тепло)

14:473

Работы по замене термостата в ВАЗ 2109 выполнены

14:562 следующая статья:

Карбюратор ВАЗ 2108

Содержание статьи: Карбюратор с электронным управлением и катализатором ВАЗ 2108 Карбюратор ВАЗ 2108. Регулировка,

15:1353

Рейтинг 3.33 [3 Голоса (ов)]
20308

Узнаем как проверить термостат ВАЗ-2109? Замена термостата ВАЗ-2109

Срок службы термостата системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 – 50-60 тысяч км пробега. Это в лучшем случае. Бывает, что его приходится менять гораздо чаще. Рассмотрим как быстро, с минимальными затратами заменить термостат.

— Новый термостат

Для системы охлаждения двигателей 2108, 21081, 21083 (термостат 2108-1306010-10 или 2112-1306010).

— Четыре хомута на патрубки

В случае если старые уже не пригодны или есть сомнения в их способности нормально обжать патрубки.

— Крестовая отвертка или ключ на 7 мм

Подготовительные работы

На двигателях автомобилей ВАЗ 2108, 2109, 21099 доступ к термостату для его замены довольно неплохой. Единственная проблема – необходимо сливать охлаждающую жидкость, что при наличии грязезащитных брызговиков двигателя и листа защиты поддона, трудоемкое занятие.

Поэтому будем сливать жидкость с блока подогрева карбюратора Солекс.

Снимаем с него длинный шланг (ослабив хомут) и сливаем жидкость в емкость объемом не менее четырех литров (или в несколько пластиковых бутылок). Уровень охлаждающей жидкости в системе охлаждения двигателя упадет гораздо ниже термостата и его можно будет быстро снять и заменить новым.

Замена термостата системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Ослабляем крепление четырех хомутов термостата

Делаем это при помощи крестовой отвертки или ключа.

— Снимаем старый термостат

— Устанавливаем новый термостат

Перед установкой насухо протираем патрубки, идущие к термостату. При наличии старого герметика тщательно удаляем его. Новый термостат устанавливаем без герметика. Так как оторвавшиеся его куски могут закупорить каналы системы охлаждения (а это нарушение циркуляции ОЖ и перегрев двигателя). При необходимости меняем хомуты на патрубках.

— Доливаем охлаждающую жидкость до нормы

Запускаем двигатель и выгоняем воздушные пробки из системы, проверяем работу системы охлаждения двигателя с новым термостатом (должны постепенно, по очереди прогреваться первый и второй круги системы охлаждения, а затем включаться вентилятор на радиаторе).

Примечания и дополнения

— Установка нового термостата – повод попутно проверить состояние патрубков системы охлаждения, чистоту пробки расширительного бачка, крепление хомутов.

Еще статьи по системе охлаждения двигателя 2108, 2109, 21099

— Особенности замены охлаждающей жидкости системы охлаждения двигателей 2108, 21081, 21083

Как заменить термостат на машине ВАЗ-2109 с 8 или 16 клапанным двигателем?

Данная операция не должна вызвать сложности, и с ней должен справить любой авто владелец не зависимо от его опыты в сфере ремонта авто. Какие действия надо выполнить – описано в данной статье.
Термостат представляет механический узел, его работа основана на физических правилах. Внутри него находиться воск, который чувствителен к перепадам темперы. При нагреве охлаждающей жидкости воск плавится и открывается заслонка, пропускающая ОЖ в систему, где она охлаждается.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

От ВАЗ-2109 до современной модели Гранты, термостаты выполняют свою функцию придерживаясь одного принципа, и они взаимозаменяемы между собой. Новый узел имеет меньший размер, чем старые моделях ВАЗ, данный факт не помешает установить деталь со старой модели ВАЗ.

Чтобы печка лучше грела, для этой цели ставят термостат, от новой модели ВАЗ.

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.


Процесс замены
Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Симптомы неисправности термостата на ваз 2109

На корректную работу термостата указывает:

  • необходимость долгого периода времени, для работы мотора на нужной рабочей температуре;
  • быстрый перегрев двигателя;
  • на повышенную температуру охлаждающей жидкости.

По причине превышения температурных норм, обычно, приходится выполнять ремонт ДВС. Чтоб избежать этого фактора, следует в короткие сроки выполнить замену термостата.

Диагностика термостата

Следует уточнить информацию, что на ВАЗ-2109 с любой модификацией двигателя, при проверке не надо сливать охлаждающую жидкость из системы охлаждения.
Данная операция выполняется по следующему алгоритму:

  1. запускается двигатель;
  2. выполняется проверка температуры на нижнем патрубке, который выходит из радиатора.

При правильной работе системы он должен быть холодным, так как ОЖ должна выполнять циркуляцию только по малому контуру. Нагрев охлаждающей жидкости происходит со временем. При достижении ОЖ температуры в пределах от 87 до 92 градусов происходит таяние воск внутри термостата, и происходит открытие заслонки, в результате жидкость начинает циркулировать по большому кругу. Если этого не происходит, то термостат функционирует не корректно и его следует заменить на исправный.

Внимание! Чтоб убедиться что термостат действительно нерабочий, его следует опустить с использованием тряпки в воду, температура которой составляет от 87 до 90 градусов. У исправного узла основной клапан будет находиться в открытом состоянии.

Заправка системы охлаждения

Чтобы залить жидкость и прокачать систему охлаждения, вам потребуется несколько минут. Первым делом проверяете, все ли патрубки надежно установлены, все ли хомуты затянуты. Затем посмотрите, на месте ли заглушки блока ДВС и радиатора. Если нет, то установите их. Теперь можно открыть кран печки и залить в расширительный бачок жидкость. Прекратило булькать – закрыли пробку и завели мотор. Дождитесь, когда произойдет прогрев до рабочей температуры – около 90 градусов. При необходимости долейте жидкость в бачок. Необходимо, чтобы уровень ее был между нижней и верхней метками.

Как снять термостат на ваз 2109

При необходимости снятия термостат, необходимо слить охлаждающую жидкость. Есть группа автолюбителей утверждающих, что могут избежать вышеназванный процесс, но по факту получатся, что данный способ требует гораздо больших физических сил и приводит к убыванию 3-х до 5 литров ОЖ. Поэтому лучше не придумывать свой метод и выполнить все по инструкции. Для выполнения данной операции откручивается пробка, находящаяся в нижней части радиатора, и сливается охлаждающая жидкость, в подходящую по литражу и размерам тару.

Далее:

  1. демонтируют воздушный фильтр;
  2. ослабляется хомуты, выполняющий функцию удержания шланга;
  3. отключается масса от термостата;
  4. раскручиваются гайка и шпилька, которая удерживает узел.

Способ №1

Как известно, после отопителя жидкость должна поступать в термостат «девятки», поскольку он управляет системой охлаждения. Проблема заключается в том, что ни к одному его патрубку не удастся подключиться посредством тройника, так как нарушится вся работа системы. Выход один – встроить в термостат новый патрубок. Его желательно расположить напротив имеющегося патрубка, ближе к разъёму корпуса, в общем, там, где жидкость лучше всего перемешивается.

Термостат с доработками

Проведя необходимые работы, получилась обновлённая система, в которой помимо прежних потоков жидкости, регулируемых положением клапанов термостата, появился новый управляющий поток.

Чтобы удостовериться в том, была ли решена поставленная задача, был проведён специальный эксперимент. Его результаты, несомненно, порадовали: температура в обеих точках замера (1 – верхняя часть термостата, 2 – корпус водяного насоса) составляла 78 °С и независимо от режима работы мотора, радиатора и отопителя, она оставалась неизменной. Кроме того, по субъективным ощущениям работа двигателя, в общем, также улучшилась, да и салон стал обогреваться намного эффективнее.

Установка термостата на ваз 2109

Установка термостата, это не сложный процесс который может выполнить даже новичок. Но есть некоторые нюансы которые важно знать.

  1. Перед монтажом исправного устройства, следует выполнить очистку от загрязнения и ржавчины место, где данный прибор будет располагаться.
  2. На поверхность, которая была обезжирена, надо выполнить наложение тонкого равномерного слоя нейтрального герметика. Главное условие, чтоб не происходила химическая реакция с ОЖ.
  3. После нанесения герметика надо выдержать промежуток времени равный 10 минутам, чтобы произошло подсыхание герметика.
  4. После данной процедуры можно выполнять установку нового узла.
  5. Когда монтаж термостата выполнен выполняют заливание в систему необходимое количество охлаждающей жидкости, следя при этом, чтобы не возникла воздушная пробка.
  6. Для проверки, функционирования штатного режима, выполняют запуск двигателя и осматривают все места на наличие потёков жидкости.
  7. При выявлении потёков жидкости, выполняют работы по ликвидации с помощью затяжки крепёжных хомутов.
  8. В большинстве ситуаций после замены старого термостата на новый, все неприятные симптомы связанные с неисправностью узла термостата уходят на делительный период времени.

Дикон Авто — Автозапчасти, Автосервис, StarLine. Ярославль Иваново Рыбинск

Немного о наших ТЦ

Подробнее о наших ТЦ

Каждый водитель хочет сделать свой автомобиль наиболее комфортным и безопасным. Для этого необходимо поддерживать машину в рабочем состоянии, проходить техосмотр, менять запчасти, масло, расходники. А для собственного удобства всегда можно установить современную электронику и подобрать аксессуары в салон, подходящие для любого времени года.

Очень удобно приобретать все необходимые автотовары в одном магазине, в котором и качество высокое, и цены вполне приемлемые. Где его найти? Сеть торговых центров «Дикон Авто» в Ярославле, Иванове и Рыбинске — как раз то, что вам нужно. Широкий выбор позволит найти все самое необходимое и избавит от длительного и утомительного поиска по магазинам и на многочисленных веб-сайтах. Достаточно посоветоваться с продавцом и выбрать подходящие автозапчасти, электронику, автосвет, автохимию и аксессуары.

В каталоге представлены товары для отечественных и зарубежных машин, все они отличаются высоким качеством и закупаются только у надежных производителей. Именно поэтому магазин «Дикон Авто» дает расширенную гарантию на реализуемую продукцию. В сети торговых центров действуют скидки и акции, следить за которыми очень удобно через наш сайт. На его страницах вы найдете подробную информацию о компании, сотрудниках, предоставляемых услугах и станциях технического обслуживания.

Кроме Ярославля, вы найдете нас в ближайших городах. Торговые центры «Дикон Авто» расположены в Иваново и Рыбинске, там вы также найдете все необходимое для вашей машины. Не важно, проездом вы или постоянно живете в одном из этих городов, вы всегда можете заехать в любимый магазин автотоваров. Гибкая система скидок, акции, услуги персонального менеджера — все это сделает ваш поход в торговый центр комфортным и не отнимет много личного времени. Приходите к нам, и вы поймете, что сервис на самом высоком уровне возможен!

Адреса «Дикон Авто» Рыбинска, Иваново и Ярославля вы узнаете на сайте. Просто выберите свой город из списка, и вам откроется вся необходимая информация: часы работы, адреса ТЦ, каталоги. Задать вопросы можно консультанту на сайте или менеджеру отдела, они хорошо ориентируются в категориях товаров и всегда помогут вам.

Интернет-магазин автозапчастей Дикон Авто

Найти необходимые запчасти на нашем сайте магазина «Дикон Авто» очень просто: достаточно зайти на сайт и ввести номер детали или номер VIN. Автоматизированная система покажет, что есть в наличии в вашем городе. Другой вариант — выберите марку отечественного или зарубежного автомобиля, найдите конкретную модель и тип запчастей. Результат быстро высветится на экране — есть ли детали в наличии и сколько.

Современный и удобный интернет-магазин автозапчастей поможет вам сэкономить немало времени. Заходите на сайт в любой удобный момент и выбирайте все, что вам необходимо. Добавив товар в корзину, вы можете сразу же оформить заказ — оплата проводится онлайн по банковской карте, либо в самом магазине. Если же у вас есть вопросы, то задать их можно через чат или по телефону. Менеджер расскажет вам подробно о каждой услуге, системе поиска по каталогу и оплате заказа. Также он сориентирует по наличию автозапчастей в торговом центре вашего города.

«Дикон Авто» — интернет-магазин, в котором вы найдете все, что необходимо для ремонта машины, обновления дизайна, повышения комфорта в салоне. Все единицы каталога имеют подробное описание, по которому вы подберёте подходящую электронику, аксессуары в салон и для оформления дизайна машины, автохимию на любой сезон. А если вы хотите сэкономить, обратите внимание на акции компании и особые условия для постоянных клиентов.

Каталог «Дикон Авто»

Выбрать подходящий товар бывает довольно сложно, особенно когда вокруг очень много предложений. Если вы запутались в ассортименте или не нашли то, что искали, на помощь придет форма обратной связи сайта «Дикон Авто». Укажите, что именно вам необходимо, оставьте свои контактные данные, и мы подберем вам аналоги.

Широкий ассортимент и очень привлекательные цены не позволят вам уйти из магазина с пустыми руками. Очень просто подобрать автохимию, аксессуары для салона, электронику в машину. Вы найдете здесь антирадар, бортовой компьютер, акустическую систему, лампы для фар, сможете купить автозапчасти и аксессуары, полный перечень которых представлен на официальном сайте компании.

Мы разработали удобный каталог, в котором весь ассортимент разделен на категории. Если вы не знаете, где найти нужную деталь, вы всегда можете задать вопрос консультанту в чате или написать название товара в поисковую строку. Мы регулярно обновляем ассортимент, в том числе поставляем актуальную в конкретном сезоне продукцию, поэтому в «Дикон Авто» каталог в разное время года немного меняется. Обратите внимание на акции, скидки и выгодные предложения, которые непременно вас заинтересуют!

Термостат от ВАЗ 2110 на ВАЗ 2109

Наткнулся в сети, что можно поставить термостат с ваз 2110.

схема установки 6ти дырочного термостата (доработка) .

Термостат ваз 21093 карбюратор.

Подключение термостата ВАЗ 2110.

11.5.4. Проверка и замена термостата.

термостат?На Ваз 2110-2115 и 2170-2172.

термостат нового поколения от ваз 2110.

шести дырочный термостат на ваз 2115.

термостата Лада Калина своими руками.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбю…

Установка термостата от ваз 2110 на ваз 2109.

Доработка термостата ваз.

Какой термостат лучше на ваз 2110.

Лада 2109 На пути к совершенству!

Расположения датчиков на ваз 21093.

Бортжурнал. термостат от ваз 2110 в 2109.

ВАЗ-2110: заменяем термостат 8 клапанов.

Что такое термостат?

6-ти дырочный термостат от приоры в 2115!

Установка термостата от ваз 2110 на ваз 2115.

схема установки 6ти дырочного термостата (доработка) .

процедура ничем не отличается от обычной замены термостата.P.S. Очень долго…

посоветуйте термостат для 2108 карб.

2) 6-дырочный термостат.

Замена термостата ваз 21093.

Признаки неисправности, проверка и ремонт Проверка датчика температуры ВАЗ 2110

Позволяет обеспечить исправную работу двигателя по показаниям различных контроллеров. Одним из таких считается датчик температуры ВАЗ 2110. Подробнее об этом устройстве, принципе его работы, а также о диагностике и замене вы можете узнать из этой статьи.

[Скрыть]

Характеристика Дзтен.

Чтобы форсунки, а также другие элементы форсунок 16 или 8 клапанов работали в штатном режиме, ECM считывал показания со многих устройств.На первый взгляд может показаться, что — это не особо важно для устройства двигателя «Десятки», но это не так. Поскольку устройства включены, где есть указатели и какие функции они выполняют — для начала предлагаем ознакомиться с ответами на эти вопросы.

Расположение, функции и принцип действия

Датчик температуры охлаждающей жидкости — электронное устройство По сути, это полупроводниковый резистор с отрицательным коэффициентом. Сопротивление регулятора изменяется в зависимости от состояния окружающей среды.Устройство предназначено для контроля температуры при циркуляции расходных материалов в системе охлаждения ВАЗ 2110 с последующей передачей полученных данных на приборную панель. Кроме того, это устройство также отвечает за дополнительный запуск вентилятора. В ВАЗ 2110 Дзуз стоит во главе BC Motor. Многие автолюбители сбиты с толку, называя его датчик включения вентилятора ВАЗ 2110, но это неверно.

Конструкция контроллера охлаждающей жидкости на ВАЗ 2110 довольно проста. Чем сильнее будет температурное воздействие на устройство, тем меньше будет его сопротивление.Принцип работы заключается в передаче сигнала от устройства к блоку ECD, который на основании этих данных регулирует горючую смесь в цилиндрах силового агрегата. До того момента, пока мотор не прогреется, в цилиндры будет поступать более обогащенная горючая смесь.

Способы проверки работоспособности

Диагностировать регулятор температуры антифриза можно несколькими способами — визуально и с помощью тестера. Перед тем, как вооружиться мультиметром, следует внимательно осмотреть корпус устройства.Если есть следы коррозии, отложений или повреждений, это говорит о том, что регулятор необходимо заменить.

Что касается поверки мультиметра, то эта процедура выглядит следующим образом:

  1. Сначала следует снять прибор, для этого нужно просто найти место установки, выключить питание и открутить прибор. Далее вам понадобится емкость, в которую должен наливаться хладагент.
  2. Следующим шагом будет нагрев емкости после того, как вы поместите в нее DPET.Но перед этим его следует подключить к тестеру обуви. Учтите, что при диагностике обязательно нужно знать уровень температуры нагрева жидкости, это даст возможность определить работоспособность контроллера. Емкость нагревается, и вам нужно будет сравнить полученные показатели с теми, что указаны в таблице. Сама таблица представлена ​​ниже.
  3. В случае, если уровень температуры не соответствует номинальному значению сопротивления или наоборот, это указывает на неисправность устройства.Уровень сигнала датчика температуры охлаждающей жидкости тоже говорит о его поломке. Бывают случаи, что проблему, когда значения выше оптимальных, можно решить очисткой поверхности устройства, но такие меры обычно помогают, если отклонение показателей незначительное (автор видео о самостоятельной диагностике Дж — устройство канала и ремонт автомобиля).

Возможные неисправности и способы их устранения

Автовладелец может сообщить следующие симптомы о выходе из строя ДР

  1. Качество выхлопных газов слишком низкое, что связано с нарушением работы горючей смеси в цилиндры.
  2. Повышен расход топлива, причем ощутимо.
  3. Возникли проблемы в работе силового агрегата. Динамика автомобиля Может снизиться, мощность двигателя в целом также ухудшится.
  4. На приборке могут появиться комбинации ошибок, а ЭБУ может послать сигнал на щит о необходимости проверить работоспособность мотора.
  5. Силовой агрегат стал работать тяжелее.

При обнаружении первых признаков многие автомобилисты сразу загоняют свои машины в гараж или сотню для смены контроллера. На практике симптомы проблемы Джоп часто связаны с повреждением электрочашей и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с подобной проблемой, в первую очередь рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика Джухт»

Удаление ТГВ в ВАЗ 2110

Датчик температуры салона ВАЗ 2110 предназначен для контроля температурных параметров в автомобиле. Этот контроллер также является передатчиком, связанным с ECM.В холодное время контроллер воздуха ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по кабине автомобиля. Как и в предыдущем случае, неисправность устройства может быть связана с проблемами в работе электрочашек, поэтому не лишним будет проверить и проводку, если не включается контроллер.

Для замены кабины необходимо выполнить следующие действия:

  1. Машину нужно поставить на стояночный тормоз. Отсоедините аккумулятор.
  2. Плоской отверткой нужно сдвинуть корпус устройства с места установки.
  3. Сначала снимается верхняя часть ДТВС, это позволит обеспечить более удобный демонтаж контроллера. Когда устройство демонтируется с зажимов, действуйте аккуратно, ведь еще нужно отключить его от проводки (два разъема). Сначала отключается проводка, затем извлекается сам DTVS.
  4. Что касается установки, то эта процедура выглядит аналогично, только в обратной последовательности.После установки необходимо провести диагностику работоспособности устройства.

Полная работа двигателя зависит от множества факторов, в частности от хорошего состояния, прилегающего к нему. Чтобы мотор не перегревался, нужно постоянно следить за системой охлаждения. Основную функцию в нем выполняет двигатель.

Основные функции системы охлаждения двигателя

Двигатель во время работы достигает критических температур, которые не могут выйти из строя в автомобиле.Чтобы подобных казусов не случилось, нужно снять с его деталей лишнее тепло. Эту функцию обеспечивает система охлаждения, которая также:

  • Ускоряет нагрев двигателя до рабочей температуры.
  • Подогревает воздух в салоне.
  • Охлаждение выхлопных газов.
  • Система холодной смазки.

Система охлаждения бывает трех типов:

  • Жидкостная — охлаждение происходит за счет жидкостей (тосол, антифриз, вода).
  • Воздух — охлаждение происходит за счет продувки воздухом.
  • Комбинированный — смешанный тип.

Большинство автомобилей, в том числе ВАЗ, оснащены системой жидкостного охлаждения с применением Тосола. В его составе:

  • Радиатор с вентилятором.
  • Радиатор печки.
  • Охлаждающие рубашки.
  • Водяной насос.
  • Расширительный бак.
  • Присоединительные форсунки.
  • Датчик температуры охлаждающей жидкости ВАЗ 2110.

Охлаждающая жидкость течет в системе двумя кружками:

  • Маленький кружок. Это начальное движение жидкости, которая еще не задействована в радиаторе.Проходя небольшой круг, вода или тосол обеспечивают прогрев двигателя.
  • По большому кругу жидкость начинает уходить, когда температура двигателя достигает ста градусов. Раскрывается термостат, и Тосол начинает попадать в радиатор, где охлаждается. Если он не успевает остыть при дальнейшем нагреве, в работу вводят вентилятор, который дополнительно охлаждает и сам радиатор, и сам двигатель.

Зачем нужны датчики?

Датчик температуры охлаждающей жидкости ВАЗ 2110 — не единственный автомобильный датчик.Существует огромное количество всех устройств, с помощью которых производится управление двигателем.

Все датчики выполняют функцию получения информации о состоянии объекта управления. Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем в машине.

Например, воздух в салоне нужен для управления микроклиматом внутри автомобиля. Когда холодно — по сигналу включается плита, а когда жарко — кондиционер. Таким образом, помимо обеспечения комфортного проживания, также предотвращаются заморозки.

Датчик скорости требуется для управления автомобилем на холостом ходу. Датчик положения дроссельной заслонки — Для правильного расчета топливовоздушной смеси. А благодаря этому водитель всегда знает, сколько бензина осталось в баке, и может не беспокоиться о том, что не дойдет до заправки.

Стоимость таких устройств самая разнообразная — от 150 рублей и до нескольких тысяч. Один из самых дорогих датчиков массового расхода воздуха. Цена на некоторые его модели достигает 7000 рублей.

Датчик температуры охлаждающей жидкости (ВАЗ)

Это устройство представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом. Устанавливается в системе охлаждения двигателя на корпусе термостата. Сопротивление зависит от температуры. При низкой температуре сопротивление велико, и наоборот.

Сигналы этого устройства поступают на блок управления электродвигателем. ЭБУ на основании показаний регулирует подачу топливных смесей. Если двигатель еще не прогрелся, подается обогащенная смесь.

При неисправности датчика на компьютер поступают неверные показания температуры, в результате чего двигатель начинает перегреваться и терять работоспособность. Поэтому с заменой устройства лучше не затягивать.

Датчик температуры охлаждающей жидкости 2110: признаки неисправности

Чтобы показания датчика были правильными, его необходимо правильно установить, а именно рядом с корпусом термостата, при этом его наконечники должны касаться охлаждающей жидкости.Если индикаторы прибора неточные, первой и существенной причиной может быть неправильная установка. Ложные показания будут и тогда, когда теплоноситель находится на критически низком уровне.

Так или иначе, о проблемах датчика можно судить по следующим признакам:

  • Некачественные выхлопные газы.
  • Повышенный расход топлива.
  • Ухудшение состава выхлопных газов.
  • Низкая управляемость двигателя.
  • Код неисправности или мигающая лампа перегрева двигателя.
  • Сложный запуск.

Прежде чем «грешить» на датчик, проверьте состояние проводки и разъемов. Часто поломки связаны только с проводами.

Внешняя диагностика датчика тоже может говорить о его нерабочем состоянии — коррозия и различные отложения делают его непригодным. Сопротивление устройства проверяется специальным прибором — вольтметром или мультиметром. Термисторный датчик в холодном состоянии показывает напряжение 2 В, в горячем — 0,5 В.Другие чтения говорят, что это не подходит.

Замена датчика своими руками

Несмотря на свои размеры и простоту, выполняет важную роль в охлаждении двигателя. Бывает, что его показания неточны. В этом случае следует сменить устройство.

Замена датчика температуры охлаждающей жидкости производится в следующем порядке:

  1. Сухая жидкость, лучше всех.
  2. Отключить аккумулятор.
  3. Для практичности снимаем воздушный фильтр.
  4. Отключить систему зажигания и отсоединить разъем датчика.
  5. Ключом (на 19) нужно открутить датчик и снять его вместе с уплотнительным кольцом.
  6. Установка производится в обратной последовательности.

Такой прибор — относительно недорогая автозапчасть. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ваз) может быть в среднем за 200 руб. Выход из строя этого устройства широко распространен. С процессом замены справится абсолютно любой водитель.Датчик небольшой, но очень важный элемент. Если он начинает «сцепляться», с ремонтом лучше не затягивать — сама дороже!

Несколько слов напоследок

Да ни крути, работоспособность двигателя зависит от налаженной работы всех датчиков системы. Ведь с их помощью можно узнать о состоянии определенной детали и скорректировать ее работу. Датчик температуры охлаждающей жидкости 2110 — один из основных приборов. Его неисправность может привести не только к повышенному расходу топлива, но и к перегреву двигателя, что в дальнейшем чревато поломкой.Новый мотор, по сравнению с датчиком, это целое финансовое состояние!

— это важнейшие элементы общей системы, отвечающие за стабильную работу силового агрегата, оснащенного системой впрыска топлива. Форсунки «Десятки» собирают информацию о состоянии тех или иных деталей двигателя и отправляют их в электронный блок управления двигателем (ЭБУ), который после анализа всех данных регулирует работу силового агрегата.

Собственно, вы спросите, почему такие трудности? Причина в том, что инжекторный мотор ВАЗ 2110 намного эффективнее карбюраторного собрата.Больше мощности, меньше расхода топлива, стабильная работа, высокая надежность — все это характерно для «десятки» с хорошей электроникой. Неисправность одного или нескольких датчиков обязательно приводит к выходу из строя двигателя или его нестабильной работе. Сегодня мы подробно расскажем о датчиках форсунок ВАЗ 2110 от которых зависит нормальная работа мотора.

Датчик массового расхода ВАЗ 2110

Датчик воздуха ВАЗ 2110 или датчик массового расхода расположен между кожухом воздушного фильтра и резиновым соплом.Собственно, под капотом десятки найти нетрудно, так как датчик воздуха расположен на самом видном месте. На фото сборки он выглядит так.

Датчик воздуха измеряет количество прошедшего воздуха, тем самым оценивая его объем. Сразу скажу датчик расхода воздуха очень чувствительный и может выводить даже немного пыли или повышенная влажность. Это стоит учитывать при снятии или замене.

Принцип действия датчика воздуха ВАЗ-2110 следующий — внутри находятся ТЭНы, которые охлаждаются потоком воздуха, проходящим через воздух.Чем больше энергии уходит на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом, датчик и рассчитывает массовый расход топлива.

Некорректная работа массового расхода форсунки ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостом ходу. Причина проста, электронный блок управления двигателем, принимая неверные данные с датчика воздуха, начинает подавать неверные команды для образования рабочей смеси.Смесь воздуха и бензина, которая горит в цилиндрах мотора, может быть очень обогащенной или очень обедненной, что приводит к ненормальной работе узла силы впрыска.

ВАЗ 2110 датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки форсунки ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, на которых датчик видно без труда.

Этот датчик реагирует на нажатие водителем педали газа, подавая сигнал на электронный блок управления, тем самым увеличивая количество топлива, впрыскиваемого через форсунки.То есть, чем резче вы нажимаете на педаль газа, тем больше топлива будет впрыскиваться в двигатель. Датчик положения дроссельной заслонки достаточно надежен, так как механически связан с осью клапана.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменение напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно составляет от 0,3 до 0,7 Вт. Если нажать на газ «в пол», напряжение возрастет до 4 Вт.Неисправность датчика иногда можно определить без каких-либо тестеров, допустим, если при разгоне машина начинает двигаться рывками или происходит ненормальный сбой, то проблема, скорее всего, в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры форсунки ВАЗ 2110 выполняет две основные функции — при перегреве мотора включает вентилятор радиатора охлаждения, а в случае холодного запуска двигателя дает команду на обогащение рабочей смеси, что не быть мотором на морозе. В карбюраторных двигателях эта особенность реализуется за счет так называемой «пробы», которая открывает заслонку для увеличения подачи воздуха. При неисправности датчика температуры начинаются проблемы с запуском холодного двигателя и перегревается блок перегрева, если вентилятор не включается во время. Так вот этот датчик ВАЗ 2110 очень важен для стабильной работы двигателя Фото датчик Next —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление.Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно с помощью термометра, емкости с горячей / холодной водой и обычного электрического щупа. Хороший датчик температуры показывает примерно следующие значения —

  • При температуре 100 градусов сопротивление 180 Ом
  • При температуре 80 градусов сопротивление 330 Ом
  • При температуре 60 градусов сопротивление 670 Ом
  • При температуре 30 градусов сопротивление 2240 Ом
  • При температуре 10 градусов сопротивление 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом форсунки ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, он ввинчен во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации форсунки ВАЗ 2110 расположен на блоке цилиндров. Задача этого устройства — передать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (изменяет угол опережения зажигания) для уменьшения негативного воздействия детонации. Изначально на ВАЗ 2110 был установлен резонансный датчик (пьезоэлектрический), но затем более совершенный широкополосный (пьезокерамический).Фото обоих типов датчиков ниже.

На самом деле, чем сильнее детонация, тем сильнее датчик отображает напряжение переменного тока на ЭБУ. Проверить работоспособность этого датчика есть возможность, это довольно просто, достаточно постучать по сердцевине датчика. В этом случае к выходам датчика необходимо подключить тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда-зонд ВАЗ 2110

Датчик кислорода форсунки ВАЗ 2110 или лямбда-зонд установлен на выпускном коллекторе.Задача прибора — отслеживать состав выхлопных газов и наличие в них кислорода. Эта информация помогает электронному блоку управления (ЭБУ) регулировать состав рабочей смеси, помогает не только более эффективно сжигать топливо, но и улучшает экологичность выхлопа. При использовании съеденного бензина датчик кислорода неисправен. Фото сенсора Далее.

Если датчик выходит из строя, это приводит к увеличению расхода топлива и увеличению выбросов.Самое интересное, что при наличии катализатора выхлопных газов в системе выхлопных газов кислородных датчиков или лямбда-зондов уже два. Второй — для каталитического нейтрализатора, он помогает сделать автомобиль еще более экологически чистым.

Датчик скорости ВАЗ 2110

Датчик частоты вращения форсунки ВАЗ 2110 установлен на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен, это может привести к тому, что автомобиль в некоторых случаях может дуться на холостом ходу.Когда стрелка спирометра начинает ненормально (подпрыгивает) двигаться по панели приборов, это должно вас насторожить. Ведь это может указывать на неисправность датчика скорости. Сам датчик выглядит следующим образом, смотрите фото.

Принцип работы Датчика Скорости «Десятки» основан на эффекте Холла, при вращении коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем выше частота импульсного сигнала. Таким образом измеряется скорость автомобиля.На ВАЗ-2110 устанавливались датчики двух типов, один имеет квадратную соединительную колодку, другой круглый.

Датчик коленвала ВАЗ 2110

Датчик положения коленчатого вала Форсунка ВАЗ 2110 довольно важна, так как без нее запуск двигателя невозможен. Любая неисправность приводит в ступор ЭБУ «десятков» или «мозгов» двигателя. Датчик отслеживает положение распределительного вала (а значит, и поршней в цилиндрах) в режиме реального времени и позволяет заставить свечи зажигания работать вовремя.На свечу приходит сигнал от модуля зажигания, в котором наступает верхняя точка сжатия в цилиндре и пора «зажигать» искру. Сам датчик схематично выглядит как на этой картинке —

Это небольшой электромагнит, фиксирующий положение. шестеренчатый шкив, который вращается рядом. На шкиве 58 зубьев, создающих электромагнитные возмущения. Собственно для инжекторного двигателя это главный и самый главный датчик.

Датчик фазораспределения ВАЗ 2110

Фазовый датчик фазы впрыска ВАЗ 2110 устанавливался далеко не на всех «десятках» двигателей.Изначально их ставили на 16-ти клапанные. Потом, когда в нашей стране ужесточились экологические нормы, этот датчик стал появляться на всех форсунках, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит, и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топливными форсунками в определенный цилиндр. Выход из строя датчика приводит к обогащению рабочей смеси и нестабильной работе двигателя.Этот датчик установлен в верхней части двигателя GBC. Изображение датчика фаз газораспределения ВАЗ 2110 ниже.

Хочу отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. В конце концов, принципы работы агрегатов силы впрыска во многом схожи, особенно для датчиков.

Автомобили оснащены множеством датчиков, контролирующих состояние всех агрегатов автомобиля.Один из важнейших датчиков — датчик температуры, расположенный в моторном отсеке.
На ВАЗ 2110 замена датчика температуры — процесс ответственный. Замена датчика температуры ВАЗ 2110 в данной статье осуществляется полностью своими руками.

Что это за устройство

Несмотря на важность, относительно простой, он контролирует состояние охлаждающей жидкости в рубашке блока цилиндров. Он сообщает об изменениях температуры, передавая эту информацию в электронный блок управления.
Устройство представляет собой термистор, электрическое сопротивление которого уменьшается с повышением температуры.
Показания датчика температуры влияют на работу многих систем двигателя и двигателя. Поэтому необходимо постоянно следить за исправностью датчика и при обнаружении его немедленно заменять.
Неисправный датчик искажается информацией, поступающей в электронный блок управления, что может привести к большим неприятностям. Могут возникнуть проблемы с управляемостью машины при холодном двигателе, выхлопе, может увеличиться расход топлива или ухудшиться состав газов.

Примечание. Часто датчик меняют только в тех случаях, когда он ломается. Но рекомендуется заранее поменять его, например, при ремонте или замене двигателя, потому что датчик может изнашиваться, а показания могут быть неточными.

Джтох, так как датчик температуры охлаждающей жидкости еще кратко называют датчиком температуры, показания которого влияют на работу самого двигателя. Не стоит забывать об этом.
Маленький и удаленный прибор внимательно следит за двигателем и системами двигателя, являясь своего рода сторожем.

Процесс замены

Для проверки и замены термометра потребуются следующие инструменты и материалы:

  • Кэйд ключ на «19»;
  • Герметик;
  • Охлаждающая жидкость;
  • Шайба медная.

Примечание. Датчик температуры находится в ВАЗ 2110, чаще во впускном коллекторе возле корпуса термостата, реже в ГБЦ.
Устанавливается так, чтобы наконечник соприкасался с охлаждающей жидкостью. Только в таких случаях его сигнал правильный.
Если уровень охлаждающей жидкости низкий, показания датчика могут быть неверными.

Когда нужна замена

При большом сопротивлении датчика на холодном двигателе и непропускании электрического тока через указатель его стрелка находится на низком значении. В тех случаях, когда указатель температуры, температура двигателя не указана, то в первую очередь нужно проверить электрические цепи датчика.
Также следует проверить подачу тока на электрическую панель. При случайном подергивании стрелки указателя возможна неточная подача напряжения или прием нестабилизированного напряжения.
Это требует замены стабилизатора.
Если все еще есть подозрения на неисправность указателя температуры, то перед выполнением замены следует проверить его работоспособность:

  • в том случае, если стрелка указывает на низкую температуру мотора, то нужно отсоединить электрический разъем от датчика температуры и соединить его с массой;
  • если при включении зажигания стрелка отклоняет то, неисправна, и ее надо менять;
  • , если не двигать стрелку, необходимо снять комбинацию приборов и проверить электрическую цепь между указателем и датчиком и подачу напряжения (исправность электрической цепи означает, что указатель температуры неисправен и он должен заменить).

Примечание. Следует учитывать, что довольно часто проблемы с устройством возникают из-за плохой проводки или плохо закрепленных ржавых разъемов.

  • в случаях, когда указатель температуры постоянно показывает высокую температуру, то нужно отсоединить электрический разъем от прибора (если стрелка указателя перемещается при включении зажигания по шкале холодных температур, это свидетельствует о неисправности датчик температуры и его нужно менять).

Поломка данного устройства иногда заметна визуально — это подтекание жидкости, сильная коррозия зажимов или трещины на ней.

Примечание. Также следует проверить состояние и охлаждающую жидкость. Если он использовался более 3 лет (для обычного) и более 5 лет (для долговечного), то его необходимо заменить. Он заменен явными признаками его загрязнения.

Замена напрямую

Замена DPE производится в следующем порядке:

  • Сначала выключается зажигание и от клеммы АКБ отключается провод;
  • Сливается с радиатором охлаждающая жидкость;

Примечание.Охлаждающую жидкость сливать полностью не обязательно, можно открыть береговой клапан и слить этот объем жидкости так, чтобы ее уровень был ниже датчика.

  • Для комфортной работы можно снять воздушный фильтр;
  • Башмак с проводами отсоединяется от датчика температуры нажатием пластикового зажима;
  • Дузов выворачивается из патрубка системы охлаждения ключом на «19» (при этом датчик снимается вместе с медной уплотнительной шайбой).

Примечание. При работе с датчиком необходимо соблюдать осторожность.
Из-за повреждения устройства нормальная работа системы управления двигателем может нарушиться. Вы должны знать, что его нельзя снимать, пока двигатель не остынет.

При необходимости замены нового датчика устанавливайте в обратном порядке.

  • Перед тем, как прикрутить датчик температуры, на его резьбу наносится тонкий слой герметика;
  • Затем прикручивается датчик и к нему подключается электрический разъем;
  • Заливается система охлаждения или охлаждающая жидкость;
  • После этого запускается двигатель и проверяется работа датчика указателя температуры.

В заключение проверяется система охлаждения на герметичность. Если есть необходимость, датчик оказывается сильнее в корпусе термостата.
Также необходимо проверить систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызвать перегрев двигателя из-за изменения показаний датчика температуры.

Примечание. В тех случаях, когда он не течет, необходимо переустановить датчик. Потребуется нанести на резьбовую часть более термостойкий герметик или заменить медную шайбу.

Рекомендуется перед работой посмотреть это видео.

Кроме того, рекомендуется чаще использовать с фотоматериалами, где все хорошо видно.
Своими руками, как видно из статьи, можно многое сделать, в том числе и отремонтировать свой автомобиль. Если сделать все, как требует инструкция, то проблем не будет, даже новичка не возникнет.
К тому же можно смело экономить семейный бюджет, ведь цена на услуги такого типа в нашей стране не из дешевых.

Ни для кого не секрет, что в современных автомобилях установлено огромное количество различных электроприборов. ВАЗ 2114 — не исключение из правил. Несмотря на то, что эта марка автомобилей отечественного производства также имеет различные электроприборы, требующие внимания. Например, от владельцев этой машины часто можно услышать, что машина летом имеет свойство перегреваться. Чтобы этого не происходило и есть датчик температуры охлаждающей жидкости 2114. Как правило, именно его водят автовладельцы ВАЗ 2114.

Какая температура температурный режим и угроза неисправности

Многие водители знают, что перегрев машины способен нарушить работоспособность всего силового агрегата. Основное назначение этого датчика — стабильная поддержка определенной температуры для машины. Если кто не в курсе, температурный режим должен соответствовать установленным нормам, иначе машина просто сломается и придется заплатить большие деньги, чтобы восстановить работу двигателя.

Если датчик температуры работает исправно, то при перегреве автомобиля он должен автоматически переходить в рабочий режим. Как правило, информация о состоянии автомобиля поступает непосредственно на электродвигатель.

Основные функции датчика:

  • контролирует всю работу автомобиля;
  • своевременно выявляет различные поломки; №
  • не допускает автомобиля в летний период времени;
  • контролирует изменение параметров топлива;
  • контролирует вращение коленчатого вала.

Где расположен датчик

В машинах с инжектором 2 полноценных датчика. Первый предназначен для пересылки информации непосредственно в ЭБУ, который, в свою очередь, решает, сколько вам нужно отправить на топливный двигатель. Второй датчик применяется исключительно для включения и выключения охлаждения. Кроме того, стрелкой или другим указателем датчик отправляет автовладельцу данные о температурном состоянии.

Сколько будет стоить замена датчика охлаждения на сотню

Замена датчика температуры охлаждающей жидкости ВАЗ 2114 Автовладельцу не придется много от 1500 до 2000 тысяч рублей.И на эти деньги придется платить только за работу напрямую, а еще нужно понимать, что некоторые детали придется покупать. Поэтому опытные автовладельцы рекомендуют самостоятельно заменять датчик охлаждения. Процедура простая, практически каждый автолюбитель, имеющий хоть какое-то представление о ВАЗ 2114, может сделать это самостоятельно.

Подробная инструкция по замене датчика — в этом видео:


Ниже мы представим другое решение этой проблемы.

Симптомы, по которым можно определить поломку вашего датчика

Самый простой способ поломки датчика можно определить по карбюраторному двигателю: индикатор температуры сразу меняется. Чем сильнее нагревается агрегат, тем больше сопротивление датчика будет одним из распространенных признаков неисправности системы охлаждения.

Перегрев мотора может происходить по нескольким причинам:

  • капитальный ремонт высокая температура на улице;
  • Загрязнение датчика охлаждения;
  • сбой в работе системы вентиляции, отвечающей за охлаждение двигателя;
  • нить антифриза;
  • сломался термостат;
  • неисправность в перекачке;
  • перерасход бензина.

Как самостоятельно проверить датчик

Большинство людей скажут, что это совершенно безумная идея, поскольку справедливая стоимость датчика дает вероятность покупки нового устройства. Но это не останавливает этот факт из-за экономии или желания узнать что-то новое. Проверка датчика нужна в первую очередь для того, чтобы установить первопричину, которая привела к перегреву двигателя.

Для проверки данного пункта необходимо произвести такие действия:

  1. Слить антифриз полностью.
  2. Реализовать датчик.
Разборка

По своей конструкции устройство небольшого диаметра в виде резьбовой втулки ввинчивается в коллектор. В центре этого элемента находится термодатчик, отслеживающий изменение температурного режима.

Если устройство вышло из строя, разбор датчика нецелесообразен. Проще бросить и купить новый.

Если есть сомнения в неисправности устройства, вы можете проверить ее с помощью градусника.Сопротивление датчика в холодном состоянии должно составлять примерно 1500 Ом. При постепенном нагревании показания должны измениться. При температурном режиме нагрева в семьдесят градусов сопротивление должно быть около 300 Ом, а при прямом закипании — не более девяноста. Только так вы сможете подтвердить работу устройства.

Если вы пришли к мнению, что устройство проще купить, то при его установке на ВАЗ 2114 нужно использовать ключ 21. Для того, чтобы датчик прочно закрепился на своем месте, потребуется небольшое количество герметик на резьбу.Также не забываем заливать охлаждающую жидкость в сам цилиндр мотора и в радиатор.

Как поменять датчик температуры охлаждающей жидкости своими руками

Если вы не хотите тратиться на ремонт, мы расскажем, как самостоятельно поменять датчик температуры охлаждающей жидкости. Следуйте приведенным ниже инструкциям и быстро решите проблему.

Результат

При неисправности датчик температуры лучше сразу заменить. Как видите, это можно сделать самостоятельно, но если не хотите тратить свое время, обратитесь к сотне.В любом случае ситуацию лучше не затягивать.

Ваз

Ваз 2110 Инг 8 хлопает долго, заводится.

Инжектор долго запускается из-за дтож. Плохо заводится и закипает

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на холодном? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска с 16-ти клапанным двигателем. А не так давно на холодном начал испытывать трудности с запуском.При этом может просто не запуститься, а завести иногда бывает сложно. Подскажите, что может быть не так?

Причин того, что после ночной стоянки автомобилисту может быть сложно запустить двигатель, может быть множество. Это касается и тех ситуаций, когда машина вечером завелась без дефектов, а уже утром были проблемы, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегала на тракторе по полям, потом была JAWA, после копейки.Сейчас я учусь на третьем курсе «Политехника» на автомобильном факультете. Я работаю автомехаником, помогаю ремонтировать машины всем своим друзьям.

В этой статье мы разберем, каковы самые основные причины сложного запуска ВАЗ-2112 с холодным двигателем и как их можно быстро устранить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на холодном.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать, как он работает.Основа для запуска двигателя, которая зависит от системы зажигания и топливно-воздушной смеси, которая подается в определенных пропорциях. Поэтому, если какой-либо из этих компонентов не работает должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом холодном запуске:

  • Низкий заряд аккумулятора — эта причина чаще всего возникает в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию. Так как в таких условиях посаженный автомобильный аккумулятор может очень быстро разрядиться. Эту проблему можно решить, просто заменив батарею на новую или периодически обслуживая старую для ее подзарядки.

    На редакционной машине разряжалась батарея. Правда, это была 8-клапанная ВАЗ-2112. Но смысл тот же.

  • При дальнейшем осмотре системы зажигания обратите внимание на состояние отдельных катушек и свечей зажигания … Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

    Порядок демонтажа значения не имеет.

  • Проверить давление в топливной рампе, чтобы правильно сделать.

    Фактически рампа находится под давлением

  • хоть и не основной, но также может быть причиной затрудненного запуска двигателя. …

    Дроссельная заслонка до и после очистки

  • Воздушный фильтр и датчик массового расхода воздуха — воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная масса проходила в цилиндры и смешивалась с необходимым количеством топлива.Что делать, если.

    Подключаем щупы измерительного прибора: красный к желтому, а черный к зеленому (к массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна именно для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробиться к основным узлам и агрегатам двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как видите, проблемы с запуском двигателя на холоде не редкость, и тому могут быть разные причины. Их следует решать от наименее сложных к наиболее сложным. Поскольку даже незначительная проблема в небольшом агрегате может послужить отказом в запуске всего двигателя.

Как легко заводиться холодной зимой

Совет! Для облегчения запуска двигателя в холодное время года рекомендуем установить сигнализацию автозапуска на автомобиле.

Разогревание каждый раз. Расход топлива пострадает, но вероятность запуска в сильный мороз увеличится

Если температура опускается ниже 20 градусов с минусом, то можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сесть в теплый автомобиль зимой, но и не даст маслу загустеть при сильных ночных морозах, что обязательно благотворно скажется на состоянии двигателя в целом.

По праву считается одним из самых популярных, востребованных автомобилей на российском рынке.Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома. Покупателям особенно понравилась модификация ВАЗ 21102, оснащенная инжекторным двигателем.

Все хороши на «десятку», но так сложилось, что отечественная машина помимо неоспоримых достоинств имеет ряд серьезных недостатков, технических недоработок. К недостаткам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейшей неисправности выходит из рабочего состояния. Это происходит по многим причинам. Мы расскажем обо всех, дав в итоге ответ на вопрос: почему не заводится форсунка ВАЗ 2110?

Характеристики модели

ВАЗ 2110, или, как в народе этот автомобиль называют, «десятка», впервые появился на российском рынке в 1996 году, когда наметились серьезные изменения в экономике. АвтоВАЗу пришлось приступить к выпуску совершенно новой модели, которая была призвана удовлетворить меняющиеся и теперь достаточно требовательные предпочтения потребительской аудитории.На первый взгляд «десятка» привлекает интересным, неординарным, смелым дизайном, разительно отличающимся от всех предыдущих работ АвтоВАЗа, таким простым, лаконичным.

При сборке были использованы новые технологии, а техническая часть меня порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выставил на продажу огромное количество модификаций, каждая из которых оказалась по-своему хороша, каждая нашла своего покупателя. Так, штатный автомобиль 2110, оснащенный бензиновым карбюраторным 8-клапанным двигателем, стал трамплином, с которого стали стартовать все остальные, более мощные версии.

Аналогичная модификация ВАЗ 21102 получила широкое признание за простоту использования и хорошие характеристики. ВАЗ 21102 комплектовался тем же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим в связке с передним приводом и механической коробкой передач. ВАЗ 21102 сегодня часто можно встретить в гаражах автомобилистов. Основная его проблема, как и на 2110, в том, что двигатель 21102 не заводится или плохо заводится.

После стандартных версий пошли более сильные.21103 уже оснащен 1,5-литровым 16-клапанным инжектором. Чуть позже появилась двухлитровая версия 21106, выступающая вместе с силовым агрегатом Opel. Эта версия приятно удивила как отличной динамикой, так и хорошими скоростными характеристиками. За дополнительную плату можно было приобрести люксовые модификации, а также спортивную версию, что, на наш взгляд, вызывает наибольший интерес.

Положительной стороной «десятки» является способность разгоняться до 200 км / ч.Стоит сравнить его с более поздней версией, Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в версии люкс, а стандартная скорость составляет 167 км / ч.

Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Машину, конечно, нельзя отнести к категории экономичных, но и к разряду прожорливых она тоже не относится, что уже очень хорошо. И последнее, что примечательно в рассматриваемой машине, — это ремонтопригодность.

Самостоятельно отремонтировать машину вполне возможно, в отличие, например, от «немцев», «опелей» или «мерседесов», которые изобилуют сложной электронной техникой. Детали для десятки стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах инжекторной модели ВАЗ 2110, о том, что должен знать водитель, управляя этой «рабочей лошадкой».

Проблемы с двигателем автомобиля

Самая частая проблема инжекторного двигателя ВАЗ 2110 — он плохо заводится, а то и глохнет.Особенно ярко эта проблема проявляется в морозную погоду, которая становится настоящим испытанием на прочность для любого автомобиля. В сильные морозы завести машину практически невозможно. Но если в холодную погоду это нормальное явление, не означающее серьезных технических неисправностей и необходимости срочного ремонта, то при тепле на улице проблемы с двигателем заявляют иное.

Так что, если двигатель долго запускается или не запускается вообще? Первой причиной может быть проблема с аккумулятором. Батарея разрядилась, и силовой агрегат не может работать на полную мощность, машина начинает хуже заводиться.Чтобы убедиться, что эта гипотеза верна, нужно заглянуть под капот. Если индикатор батареи красный, это означает, что батарея разряжена.

Все, что вам нужно для решения проблемы — это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 долго заводится, — проблема в топливном насосе. Проверить систему можно следующим образом. Если в свечах есть искра, но двигатель внутреннего сгорания по-прежнему не хочет запускаться, это говорит только об одном — поломке в помпе.

Скорее всего, где-то была микротрещина или какой-то другой дефект, нарушивший подачу бензина. В результате цепной реакции другие системы вышли из строя, что в конечном итоге повлияло на запуск двигателя. Датчики распределительного вала также могут сыграть значительную роль в том, что автомобиль плохо заводится. Чтобы понять, работают они или нет, достаточно повернуть ключ зажигания.

Если свечи зажигания не искрили, значит датчики слетели и их необходимо заменить.Установив новые устройства, можно запустить двигатель. Кроме того, при глохоте двигателя хорошо проверить состояние стартера, что также существенно влияет на работу двигателя. Часто бывает ситуация, когда ВАЗ 2110 заправляет свечи. В этом случае машина не двинется с места, как ни старайся.

Но эту проблему легко решить. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: запасные свечи всегда носите с собой в бардачке, чтобы не тратить время на сушку в экстренной ситуации.Эту процедуру можно будет проделать позже, незаметно, в вашем гараже. А пока детали лучше заменить.

И, наконец, последняя причина таится в системе охранной сигнализации. Конечно, не в его звуковом оповещении. Сигнализация — это сложная конструкция, которая неразрывно связана с другими системами, включая систему зажигания. Если в системе безопасности наблюдается даже самая маленькая поломка, это не преминет самым негативным образом отразиться на запуске двигателя.

Диагностика сигнализации — задача не из легких, и проводить эту процедуру лучше всего в хорошем автосервисе.Но если поломку застали врасплох и нужно срочно что-то делать самому, то дефект можно определить по исключениям. Для начала рассмотрим топливный насос, который чаще всего выводит из строя двигатель.

Если насос работает эффективно, он хорошо перекачивает топливо, и на устройства не выдается предупреждающая информация о критическом состоянии системы; если датчики в норме и остальные устройства и детали, упомянутые выше, тоже, то можно сделать вывод, что сигнализация неисправна.Здесь, скорее всего, произошло нарушение в микросхеме, батарейках или ключе дистанционного управления.

Автомобиль ВАЗ 2110 с 8 клапанами (инжектор) очень популярен в России. Эта машина не вызывает особых проблем в эксплуатации. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Откройте капот и посмотрите, плотно ли затянуты клеммы.Банальная причина того, что не запускается ВАЗ 2110 8 клапанов (форсунка) — плохая подгонка плюсовой или минусовой клеммы. Но не стоит исключать разрядку самого аккумулятора, особенно зимой или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Аккумулятор выдает нормальный пусковой ток 14-14,5 В. Полезный совет опытных автомобилистов — зимой снимайте аккумулятор на ночь и храните дома. Это дает вам больше шансов на успешный запуск двигателя.Вы потратите гораздо меньше времени, чем возитесь с зарядным устройством (особенно если машина припаркована во дворе, а не в гараже). А когда машине больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутится

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутится?

Одна из причин этого — реле. При запуске прислушивайтесь к щелчкам.В противном случае реле вышло из строя. Иногда он замыкается на землю — переместите его, и проблема решится сама собой.

Предохранитель

Полезна проверка таких деталей, как предохранители. Форсунка ВАЗ 2110 8 клапанная может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и проверьте целостность предохранителя. По центру проходит тонкий провод — при силе тока выше определенного значения (5,15,20 Ампер) он перегорает.

В нашем случае это может быть предохранитель бензонасоса.Если он не гудит, это определенно проблема. Часто замена предохранителя приводит к его перезапуску.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе) аккумулятор заряжен и предохранители исправны, нужно проверить свечи. Это одна из распространенных проблем, возникающих с инжекторными двигателями. По какой-то причине машина не заводится, а бензин продолжает поступать в камеру сгорания. В результате свечи залиты топливом. И вместо искры горючая смесь гасит свечи.Они промокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол». Это высушит камеру сгорания — в нее будет поступать больше воздуха. Если после трех-пяти попыток запустить двигатель не удается, не разряжайте аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи он имеет разный диаметр.Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он сломается, и починить его будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (основание). Откручиваем элемент и смотрим на электрод. Если торец свечи мокрый, а сам имеет характерный запах бензина, значит, она «залита».

Как сушить свечу?

Как мы уже говорили, заводить можно при нажатой педали газа.Но это не всегда работает. Они могут быть покрыты отложениями масла или нагара. Итак, несем скрученные свечи в теплую комнату. Обязательно обратите внимание на цвет электрода. Если он красный, это означает, что вы использовали топливо с большим количеством присадок. Гаснут не только свечи, но и кислородные датчики. Форсунка ВАЗ 2110 из 8 клапанов с черными свечами зажигания указывает на попадание масла в камеру сгорания. Это могут быть прогоревшие кольца или сальники клапанов.

Но каким бы ни был налет, свечу необходимо высушить и обработать кислотой.Он не разъедает электроды — даже лучше. Если нет времени, протираем от налета и бензина и устанавливаем на место. Часто искра не достигает электрода из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим на датчики

Иногда машина не заводится из-за неисправной электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. В случае такой неисправности ни в коем случае не заводите автомобиль.Электроника не может зафиксировать положение вала и отказывается управлять двигателем.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала. Оно должно составлять от 500 до 700 Ом. На самом мультиметре выставляем предел в 200 милливольт и присоединяем щупы к выходам датчиков.

Несколько раз рисуем стальной объект перед сердечником. Если элемент рабочий, он должен его распознать, и вышеописанные показания будут на мультиметре.Если их нет, датчик пришел в негодность. Не ремонтируется — просто замена.

Фильтры

Бывает, что машина перестает заводиться из-за грязного фильтра. Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последний (так как его легче удалить). Если его состояние оставляет желать лучшего, его необходимо заменить.

В этом случае воздух не может попасть в цилиндры, из-за чего в камере много бензина и заливает свечи на ВАЗ 2110 8 клапанов.Форсунка также может выйти из строя из-за плохой подачи самого топлива. В этом случае замените бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры. Их легко спутать, но они рассчитаны на разное давление.

Форсунка

Основным отличием системы впрыска от системы питания карбюратора является отсутствие форсунок в последней. Смесь готовится под высоким давлением. Если инжектор его не выдаст, машина не заводится и будет работать нестабильно.Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще запускается, послушайте, как он работает. Если он троит, а форсунка на этом баллоне остыла, значит, она пришла в негодность. Очистить его от грязи можно при помощи ультразвука. Эта процедура проводится на специализированном стенде.

Плохо заводится и закипает

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой.Однако смешивать антифризы разных марок не нужно. Он может вспениваться, что еще больше ускорит перегрев.

Термостат также может сломаться. Форсунка ВАЗ 2110 8-клапанная оснащена двухпоршневым элементом. Проверить это очень просто. Для этого потребуется плита и кастрюля с водой. Помещаем термостат в емкость и ждем, пока закипит вода. Если пузыри выходят, а поршень не двигается, значит, элемент неисправен. Металлический корпус термостата указывает температуру, при которой он должен работать.Элемент не ремонтируется — его можно только заменить. В результате система не может регулировать рабочую температуру антифриза. Охлаждающая жидкость движется только по небольшому кругу. И машина может плохо завестись (через раз) из-за неправильно отрегулированного зажигания. Большинство «десятков» имеют траблное зажигание. Здесь нужно установить правильный угол упора.

Вывод

Итак, мы выяснили, по каким причинам не заводится форсунка ВАЗ 2110. Во время использования следуйте процедуре замены расходных материалов.Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Аккумулятор рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и согревать. А антифриз нужно менять каждые два года. Со временем в нем образуются соли и осадки, которые оседают на стенках и препятствуют нормальному отведению тепла. Если вы будете содержать машину в хорошем техническом состоянии, проблемы с запуском двигателя вам не страшны.


Среди существующих причин, из-за которых двигатель плохо запускается, следует выделить несколько:

  1. Разряженный аккумулятор. Это частая причина и обычно происходит зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Эта проблема решается достаточно быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
  2. Топливный насос. Автомобиль по-прежнему не заводится при нормальном питании от аккумуляторной батареи.Вторая причина проблемы, скорее всего, кроется в топливном насосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе. Это может быть связано с неработающим бензонасосом, подающим топливо из бензобака. Проверить эту неисправность довольно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является бензонасос.
  3. Датчики. Следующей, не менее частой причиной, могут быть датчики коленвала или распредвала. Эти устройства похожи, но расположены в разных местах: над и под автомобилем.Если аккумулятор полностью заряжен, а бензонасос в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на СТО или самостоятельно. Проверьте, есть ли искра на свечах зажигания при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
  4. Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливовоздушной смеси. Свечи при постоянных нагрузках выходят из строя, загрязняются, покрываются нагаром.Поэтому нужно проверить их состояние, удалить нагар и промыть. Но лучше на время проверки заменить их на новые. Если двигатель запустится, оставьте их на месте. Если нет, продолжайте искать проблемный участок.
  5. Сигнализация. В некоторых случаях бывает, что неисправная сигнализация влияет на работу системы зажигания. Если причина поломки не была обнаружена в предыдущих элементах автомобиля, нужно отметить эту опцию. Причина, по которой автомобиль не заводится, редко связана с сигнализацией, но ее все же стоит проверить.
  6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эту работу проводят специалисты СТО на необходимом оборудовании. Во избежание неисправностей механизма газораспределения не заправляйте бензобак топливом с низким октановым числом. Оптимальный вариант для ВАЗ-2110 с инжектором — АИ-95, а на крайний случай — АИ-92.
  7. Зажигание. Возможно, у вашей машины просто нет зажигания, что затрудняет запуск.В этом случае виновато раннее или позднее возгорание, вызванное вибрацией. Со временем крышка распределителя на автомобиле немного поворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает работать втрое. Избавиться от этой проблемы можно, повернув крышку распределителя против часовой стрелки.

Какой термостат лучший ваз 2107. Авто системы

Проверим исправность термостата системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099.Чтобы проверить термостат и оценить правильность его работы, необходимо знать его роль в системе охлаждения автомобиля и принцип работы. Термостат разделяет два круга системы охлаждения (малую и большую) и имеет два клапана: байпасный и основной. Пока двигатель прогревается, охлаждающая жидкость циркулирует по малому кругу, а перепускной клапан термостата открывается. Термостат предотвращает его смешивание с жидкостью из большого круга и тем самым способствует быстрому прогреву двигателя.

По мере прогрева (температура охлаждающей жидкости примерно 87º — 2108, 2109 и 80-85º — 2105, 2107.) перепускной клапан закрывается, а основной открывается, и жидкость попадает по большому кругу. При температуре 102º (94º — для ВАЗ 2105, 2107) главный клапан термостата полностью открыт, а дополнительный — закрыт. Циркуляция проходит по большому кругу, обеспечивая необходимый температурный режим для нормальной работы двигателя.

Таким образом, простейшая проверка работоспособности термостата — это прикосновение непосредственно к автомобилю.При правильной эксплуатации сначала прогревается верхняя часть, а затем нижняя.

Порядок проверки термостата на автомобилях ВАЗ 2108, 2109, 21099 без снятия его с двигателя

Когда двигатель прогревается, циркуляция происходит по малому кругу. Прогревается: блок цилиндров, ГБЦ, блок подогрева карбюратора, печка, термостат верх. Проверяем нагрев термостата вручную: его верхняя часть должна быть теплой, а через несколько минут — горячей.Нижняя часть термостата остается холодной. К тому же нижний шланг к радиатору тоже будет холодным, а верхний — немного греться.

Через некоторое время резко нагревается нижняя часть термостата и нижний шланг радиатора — это открывает главный клапан термостата. Циркуляция шла через радиатор (большой круг).


Порядок проверки термостата на автомобилях ВАЗ 2105, 2107 без снятия его с двигателя

Проверка аналогична проверке для ВАЗ 2108, 2109, 21099, только при циркуляции по малому кругу прогреваются следующие элементы системы охлаждения: тройник головки блока, верхний шланг к радиатору, верхний бачок радиатор, печка.Нижняя часть радиатора и его нижний шланг остаются холодными. После срабатывания термостата при температуре 80-85º (стрелка индикатора температуры охлаждающей жидкости находится на 3-4 мм от красной зоны) нижняя часть термостата и нижний бачок радиатора прогреваются.


Проверка снятого термостата

Можно проверить снятый термостат автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для этого опустите его в емкость с горячей водой (температура предварительного нагрева 73-75º).Далее нагреваем воду, перемешивая, и наблюдаем за движением главного клапана термостата. Когда клапан начинает открываться (примерно на 1 мм), следует измерить температуру жидкости. Если термостат исправен, то он будет 81 ± 5º для ВАЗ 2105, 2107 и 87 ± 2º для ВАЗ 2108, 2109, 21099. Неисправный термостат должен

Думаю, что любой классический водитель рано или поздно сталкивается с проблемой — двигатель не прогревается до рабочей температуры или, наоборот, двигатель перегревается, ничего хорошего в этом нет, как мы понимаем, а в большинстве случаев это виноват.Итак, в этой статье я расскажу вам о своем опыте замены термостата на ваз-2107. На самом деле ничего сверхсложного в этой процедуре нет, термостат меняет примерно за час с перекурами, но если у вас все еще есть собственные заводские трубы, наберитесь терпения, потому что они затянуты заводскими хомутами, и я бы Советую после первого снятия отправить их в помойку и надеть обычные альтернативные хомуты, а также использовать немного герметика. Обычно процесс замены термостата :

Итак, переделали моторный отсек и было принято решение о покупке — Термостат 1 шт.Зажим — 1 шт. (на всякий случай) Антифриз — 3 л. (хотя можно и 1л.), герметик и средняя труба для шахты были в ужасном состоянии, видно на фото ниже:


Так руки к ногам и на рынок за покупками! Из запланированного все было куплено, термостат куплен Thomson — цена вопроса около 18 у.е. Вот фото приобретений:

И антифриз Феликс 3 литра 🙂

Теперь немного про антифриз.Чтобы заменить термостат, его придется слить. Но как слить с минимальными потерями и минимальными трудозатратами, господин Айс рассказал мне 🙂 Для этого нам понадобятся три вещи — старая канистра антифриза, кусок шланга подходящего диаметра и пластиковая бутылка:


Делаем лейку из пластиковой бутылки и надеваем на нее шланг (длину шланга я тогда подбирал опытным путем, взяв с запасом):


Затем в канистре ближе к верху вырезаем отверстие такого размера, чтобы в него пролез шланг, потому что канистра будет в лежачем положении, чтобы она была ниже радиатора.В итоге получили комплект приспособлений для слива антифриза:

Начинаем слив антифриза 🙂 Начнем с радиатора — откручиваем датчик вентилятора (на фото ниже), предварительно подготовив лейку со шлангом и канистру для сбора антифриза.


Внимание! При сливе НЕ открывайте крышку радиатора, иначе давление будет настолько сильным, что вы просто пролите антифриз мимо лейки! В конце концов, когда давление ослабеет, можно аккуратно открыть, чтобы быстрее слить остатки 🙂 Затем приступаем к сливу антифриза из блока.Заглушка в виде болта находится на колодке слева, со стороны водителя, вот фото:


Так что сливаем блок антифриза, затем приступаем к демонтажу старого термостата. Чтобы облегчить задачу снимаем акум с машины, иначе попасть будет проблематично, потом откручиваем хомуты и снимаем старый термостат, потому что я тоже поменял среднюю трубу и потом снял. Далее протираем тряпкой остатки антифриза на трубах изнутри, чтобы новый термостат был надет на герметик.Зачем? И чтоб потом протекший антифриз не был мучительно болезненным. Выкидываем старый терморегулятор (можно оставить на сбор), берем новый, промазываем трубы, идущие к трубам, герметиком. После этого устанавливаем на законное место новый терморегулятор и затягиваем хомуты. Все готово, можно антифриз заливать. Перед тем, как заливать тосол, не забудьте прикрутить датчик в радиатор и вставить блок, иначе тосол заливать некуда. Сейчас у многих возникает проблема при заливке антифриза — воздушные пробки.Чтобы этого не произошло, перед заливкой делаем следующее — вы видите внизу шланг, прикрытый хомутом, идущий к коллектору под карбюратором, откручиваем хомут и снимаем шланг:



Потом наливает тосол, пока он не потечет из штуцера, на который этот шланг надет. Как только тосол начал выливаться — система заполнена 🙂 Ставим шланг на место, закрываем пробку радиатора, любуемся результатом своей работы 🙂

Затем ставим акум на место, заводим машину, прогреваем, смотрим, смотрим, пощупываем.Если что не так — задаем вопросы на нашем форуме. Удачи

Охлаждение любого рабочего механизма — принципиальный момент. Если двигатель перегревается, то восстановить его может быть очень сложно: повреждены узлы цилиндров и другие узлы. Неизбежно придется ремонтировать весь двигатель. Низкая температура двигателя также негативно сказывается на его состоянии.

О термостате

Принципиальное значение имеет работа системы охлаждения, в частности термостата.Это устройство обеспечивает необходимое поддержание температуры жидкости, охлаждающей двигатель.

Термостат ВАЗ 2107 представляет собой сосуд цилиндрической формы, имеющий три входа для патрубков. Один из них расположен вверху термостата, а патрубок от радиатора расположен внизу, другой — сбоку.

Внутри этого важного устройства находится клапан, который заполнен особым составом, это вещество расширяется при повышении температуры.

Благодаря этому эффекту поршень клапана открывает клапан непосредственно посредством импульса мощности.

В термостате ВАЗ 2107 есть перепускной клапан, он установлен на пути жидкости от мотора к выходному патрубку. Если охлаждающая жидкость имеет нормальную температуру, то двигатель запускается легко, но он еще не прогрелся, антифриз в этом случае движется по кругу малого радиуса. Это дает возможность быстро прогреть силовой агрегат и затем относительно быстро достичь рабочей температуры.

Экстремальные температуры колеблются в пределах 80-81 градуса, в этом случае открывается главный клапан термостата. Антифриз идет по большому кругу, включая радиатор. При этом в малом круге происходит обмен, поэтому перепускной клапан находится в среднем положении.


Температура 94 градуса позволяет открыть клапан на максимальное значение / шесть миллиметров /. В этом случае перепускной клапан остается закрытым. Таким образом, мы наблюдаем движение жидкости в течение большого цикла; при прохождении через него жидкость успевает достаточно остыть.

Неисправности термостата

Как и у любой автозапчасти, термостат тоже выходит из строя, поломка в основном связана с заклиниванием стержня центрального клапана. Благодаря этому антифриз может совершать цикл движения либо по малому радиусу, либо только по большому.

Если жидкость движется по небольшому радиусу, это может привести к перегреву двигателя, однако, если прогрева двигателя недостаточно, то это тоже не лучшая новость.

Проверить наличие термостата просто.Двигатель при достижении рабочих оборотов дает возможность стрелке оставаться в строго вертикальном положении, при этом патрубок радиатора заметно нагревается.

Если нет эффекта нагрева, это означает, что жидкость течет по небольшому кругу.

Очевидная поломка возникает, если обе трубы радиатора имеют одинаковую температуру во время работы двигателя.

Здравствуйте уважаемые читатели блога сайта! Сегодня хочу рассказать о замене термостата ВАЗ 2107.

Описание, устройство и принцип действия.

Термостат также является регулятором температуры «семерки», это деталь, представляющая собой цилиндрический резервуар с тремя выходами для форсунок. В верхнем конце детали находится впускная труба от двигателя, в нижней части — впускная труба, идущая от радиатора, а третья выпускная труба расположена на верхней стороне. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запускается на «холодный», антифриз проходит через блок цилиндров и насос, так называемый малый круг.Это обеспечивает быстрый прогрев мотора. При достижении температуры от 80,6 до 81,5 градусов по Цельсию начинает открываться главный клапан термостата, тосол начинает двигаться по большому кругу, через радиатор. При этом перепускной клапан постепенно блокирует поступающий из двигателя антифриз. Когда температура достигает 94 градусов, клапан открывается на максимальное значение, теплоноситель движется только по большому кругу.

Основные неисправности термостата ВАЗ 2107.

  • Перегрев двигателя — регулятор температуры открывается частично или полностью не открывается.
  • При первом запуске двигатель медленно нагревается и не набирает рабочую температуру — термостат не замыкается.

Как проверить термостат без разборки?

Если агрегат исправен, то после запуска «холодного двигателя» нижняя труба, ведущая к радиатору, должна нагреваться не сразу, а только при температуре мотора 80-88 градусов. Также, если эта труба совсем не нагревается, и двигатель не перегревается, это говорит о неисправности агрегата.Соответственно, если при более низких температурах начинает нагреваться нижняя труба, это тоже свидетельствует о неисправности.

Как заменить термостат ВАЗ 2107 своими руками — пошаговая инструкция.

Для замены потребуются:

  • новый термостат
  • крестовая отвертка
  • хомуты (при необходимости)
  • патрубки (при необходимости)
  • охлаждающая жидкость
  • герметик (при необходимости)
  1. Первым делом нужно слить охлаждающую жидкость (только на холодном двигателе).
  • загоняем машину в яму (машина должна быть строго горизонтальной!),
  • сдвигаем рычаг теплого воздуха вправо,
  • откручиваем и снимаем пробку на расширительном бачке,
  • откручиваем пробку наливная горловина радиатора,
  • ,
  • открутите сливную пробку на блоке цилиндров (предварительно установите емкость под слив!),
  • открутите сливную пробку радиатора (предварительно установите емкость под слив!),
  • Оставшуюся охлаждающую жидкость можно слить, отстегнув ремень, удерживающий расширительный бачок, и приподняв его.

  1. Для удобства можно снять аккумулятор.
  2. Откручиваем старые хомуты и демонтируем термостат.


  1. Далее устанавливаем новый термостат (при необходимости можно заменить форсунки и хомуты).
  2. Залить охлаждающую жидкость, протестировать новую деталь (описана выше).
  1. При сливе охлаждающей жидкости лучше сразу не открывать крышку расширительного бачка. В этом случае жидкость будет течь медленно из-за создаваемого вакуума.
  2. Откручивая пробку на блоке, медленно откручиваем пробку бачка.
  3. Чтобы не избавляться от воздуха в форсунке после заливки жидкости, можно снять расположенный сзади тонкий шланг, подающий охлаждающую жидкость на карбюратор. Вход охлаждающей жидкости, посмотрите, когда она выльется из шланга. Это будет указывать на то, что воздух вышел наружу, это верхняя точка охлаждающей жидкости в машине.

Видео.

Замена термостата на автомобиле ВАЗ 2107 должна производиться при нарушении температуры двигателя (двигатель ВАЗ 2107 греется или долго перегревается).
Функциональную проверку термостата можно провести на ВАЗ 2107. После запуска холодного двигателя нижний шланг радиатора должен начать нагреваться при температуре охлаждающей жидкости 80-85 ° С (стрелка указателя температуры жидкости расположена вертикально. положение) с термостатом в хорошем состоянии. В противном случае снимите термостат с автомобиля ВАЗ 2107 и проверьте температуру открытия главного клапана и его хода.

Снятие термостата с автомобиля ваз 2107

ВНИМАНИЕ
Снимать термостат с автомобиля ВАЗ 2107 только на остывшем двигателе.
1. Установить автомобиль ВАЗ 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ВАЗ 2107 к ТО и ремонту»).
2. Слейте охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).
3. Плоскогубцами или шлицевой отверткой с тонким лезвием ослабьте ленточный зажим шланга, присоединяющегося к радиатору.

4. Отсоедините шланг от впускного патрубка термостата.

На автомобилях ВАЗ 2107 последних лет выпуска шланги крепятся к патрубкам термостата ленточными хомутами, а к насосу охлаждающей жидкости и патрубку ГБЦ крепятся червяки.В этом случае удобнее ослабить червячные хомуты и снять термостат вместе со шлангами.
5. С помощью торцевого ключа на 8 мм или крестообразной отвертки ослабьте хомуты шлангов на соплах насоса охлаждающей жидкости и головке блока цилиндров.

6. Снимаем термостат с автомобиля ВАЗ 2107 и отсоединяем шланги от форсунок.

Для проверки термостата поместите его в термостойкую емкость с водой. Нагреваем воду и с помощью термометра контролируем температуру, при которой главный клапан начинает открываться.Если эта температура не находится в диапазоне 80,6–81,5 ° C, термостат необходимо заменить.

Установка термостата на автомобиль ваз 2107
1. Надеть шланги на патрубки термостата.
2. Установить на шланги вместо ленточных хомутов — червячные, не затягивая их.
3. Подсоедините шланг, идущий от радиатора, к нижнему входному патрубку термостата и затяните хомуты.
4. Залить охлаждающую жидкость в систему охлаждения автомобиля ВАЗ 2107 (см. «Охлаждающая жидкость — проверка уровня и замена») и, запустив двигатель, проверить на утечку.

Где находится предохранитель бензонасоса форсунка ваз 2107. Не включается топливный насос

При включении зажигания на автомобилях с инжекторным двигателем питание подается на соответствующую клемму контроллера, подключенного к замку зажигания. Это питание является сигналом для включения главного реле, через которое питание подается на форсунки, катушки зажигания (модуль зажигания), реле топливного насоса и так далее. То есть, если реле неисправно или цепь не запускается, двигатель не запустится.Как найти неисправность, если двигатель не запускается из-за главного реле. Сначала найдите место для его установки на машине. В основном он устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же установлены предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ-2107, ВАЗ-2109 и его модификациях он располагается на полке под бардачком или под ним. На автомобилях марки ВАЗ-2110 и аналогичных под боковой консолью консоли отопителя, со стороны пассажира.На автомобилях ГАЗ они обычно располагаются под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышно характерного щелчка на реле, необходимо использовать контрольную лампу, подключенную к минусу, проверить питание на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы ее ток потребления не должен превышать 0,25 А. В противном случае контроллер может выйти из строя. Если контрольная лампа не горит ни на одной клемме, значит, на реле не поступает питание.Это может быть вызвано перегоревшим предохранителем или обрывом питающего провода. В случае, когда на одном выходе лампа горит ярко, а на втором горит дотла, и при этом реле может сработать, вынуть реле из розетки и соединить клеммы 85 и 86 с контрольной лампой. . при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода, идущего от реле к контроллеру, и контакта отрицательных проводов от контроллера к корпусу мотора.На автомобилях ВАЗ эти провода крепятся от конца головки блока цилиндров над термостатом, а на автомобилях ГАЗ — к шарнирному штифту ресивера и впускного коллектора в районе четвертого цилиндра. Если провода в порядке, но реле не включается, неисправен контроллер. Например, на автомобилях Волга частая неисправность в этом случае — обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В случае, если при включении зажигания слышен щелчок и срабатывает реле, необходимо проверить питание на выводах 87 и 30.Для этого подключенная к минусу контрольная лампа должна коснуться клеммы 87. Если контрольная лампа не горит, то вероятным предохранителем может быть предохранитель или обрыв провода. В случае, когда на выводе 87 есть плюс, а при включенном реле вывод 30 отсутствует, значит, контакты реле сгорели и их следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле от монтажного блока, например реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. Когда они установлены, нередко включают в цепь реле блокирующее реле, которое размыкает его силовую цепь при срабатывании сигнализации.

Наши читатели часто обращаются к нам с проблемами, возникающими при их обслуживании и эксплуатации автомобилей. В последнее время много вопросов типа «… не работает форсунка бензонасоса ВАЗ 2109.«Что делать?». Постараемся внимательно проанализировать эту неисправность и найти пути ее устранения.
В случае, когда стартер автомобиля «крутится» нормально, но двигатель не запускается, необходимо проверить, подано ли топливо насос включен. На машинах российского производства работу этого устройства можно услышать прямо из салона — по звуку, идущему из-под заднего сиденья. Если при включении зажигания вы не услышали характерное «гудение» со стороны багажника автомобиля, тогда потребуется проверить предохранители на целостность, работу реле управления двигателем (основного) и реле бензонасоса.

Проверка предохранителей

На ВАЗ 2107, 08 и 09 предохранители и реле расположены на полке под бардачком. В «десятом» семействе искать их придется с пассажирского сиденья, под боковой крышкой в ​​консоли печки. Другой отечественный производитель — ГАЗ — прячет предохранители под капотом автомобиля, размещая их на пассажирской стороне передней стенки салона. Убедившись, что целостность этих деталей в порядке, приступаем к следующему этапу ремонтных работ.

Проверка реле

Если главное реле не работает, нам нужно будет проверить цепь его включения. Если он включается, но реле помпы нет, придется проверить подачу питания на выводах № 86 и 85. Чтобы определить, почему не работает бензонасос ВАЗ 2110, 2109, нам понадобится одно простое устройство — контрольная лампа, которую можно изготовить самостоятельно. При использовании лампы нужно помнить, что потребляемый ею ток не должен быть выше 0,25А. Подключаем один вывод устройства к «минусу» контроллера, а другой поочередно подводим к разъемам.Возможные результаты нашего «исследования»:
1. Не горит свет. Это означает, что на топливное реле не подается электроэнергия. Причиной неисправности может быть обрыв в зоне цепи или перегоревший предохранитель.
2. При проверке одного из разъемов лампа горит ярко, а другой мерцает тусклым светом. Вытащите реле из колодца и соедините клеммы 85–86 с клеммами контрольной лампы. Включите зажигание. Если лампочка загорится, но через 30 сек. гаснет, это будет означать слабый контакт колодца с реле.Если лампа вообще не загорается, это означает, что реле контроллера — топлива разомкнуто или неисправен контроллер.
Есть еще одна проблема — реле бензонасоса ВАЗ 2110 включается, но само не работает. Что делать в этой ситуации?
Контрольная клемма № 87 реле топливного насоса. Если лампа загорается при прикосновении к клемме, продолжаем тест, вынимая из колодки контакты № 30 и 87 и соединяя их между собой перемычкой. Этим мы убедимся, что агрегат исправен, а причиной поломки является реле.Свет не загорелся? Итак, нам необходимо заменить предохранитель или восстановить целостность проводки в цепи.
Но что делать, если насос не запускается? Не снимая перемычек с контактов № 30 и 87, подключите один из выводов контрольной лампы к «минусу», а другой к проводу, который подключается к блоку. Если топливный насос (форсунка) ВАЗ 2110 погружного типа что входит в топливный модуль не работает, отсоедините разъем и прикоснитесь клеммой лампы непосредственно к каждому толстому проводу.Если лампа не загорается при прикосновении к одному из проводов, это будет означать наличие обрыва в цепи реле, то есть насоса или модуля, который необходимо устранить.
Тестируем внешние устройства таким образом: клемму контрольной лампы присоединяем либо к толстым проводам, либо к самому разъему. Если он загорелся, снимите вторую клемму с земли и подсоедините ко второму разъему помпы. Лампа не горит — плохой контакт между «минусом» («массой» кузова автомобиля) и самой помпой или обрыв цепи.
Надеемся, что эта статья может существенно помочь в решении вашей проблемы, так как ее информационное наполнение было проверено на одном из наших друзей. Молодой человек даже не знал, где находится реле (форсунка) бензонасоса ВАЗ 2107, хотя этой машиной владел он более трех лет. Прочитав обзор, он самостоятельно разобрался в проблеме, однако ни один из предложенных нами методов тестирования не помог ему выявить причину неисправности. Это могло означать только одно — насос не работает, потому что вышел из строя электродвигатель, и в этом случае деталь необходимо заменить.

Топливный насос

В — это ахиллесова пята всех автомобилей отечественного производства. Практически в каждом ВАЗе или Москвиче водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель. Либо мембрана растянется, либо из-за перегрева насоса упадет его производительность, тогда выйдет из строя шток привода механического насоса, казалось бы, за столько лет этот агрегат можно было довести до совершенства. И как показалось производителю, он сумел найти выход из этой ситуации и начал устанавливать на автомобили электрические бензонасосы, но, как показывает практика, ситуацию это не спасло, а можно сказать только усугубило.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный бензонасос, то теперь он должен прозвонить жгут проводов и контакты реле, которые разбросаны по всей машине. Чтобы облегчить поиск неисправности, мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое, на что нужно обратить внимание — запомните, может быть, на вашей машине стоит система безопасности, блокирующая помпу в активном состоянии, такая ситуация не редкость, когда половина машины разобрана и проблема кроется в сигнализации или самодельное противоугонное устройство.

Схема подключения бензонасоса ВАЗ 2107

На самом деле в Интернете существует множество схем подключения, но по неизвестным нам причинам они настолько неинформативны и запутаны, что обычному человеку очень сложно в них разобраться. Поэтому мы решили, что стоит его нарисовать более доступным и наглядным способом:

По нему уже можно понять, где нужно искать неисправность.
Итак, мы ознакомились со схемой, теперь опишем действия водителя, если после поворота ключа или во время движения перестал работать электробензонасос:

1.Нам нужно проверить электромагнитное реле REL1, в семерке это реле находится в бардачке, кроме этого реле на монтажной плате есть еще два реле, но они нам сегодня не нужны. Поэтому откручиваем монтажную пластину и начинаем проверку среднего реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все в норме, то на нем должно появиться напряжение +12 Вольт (клемма 30). Если напряжение поступает, то снимаем провода с тестера и замыкаем серым (пин 87).Если помпа не работает, значит, проблема не в и перейдите к следующему пункту «Б», а если он работает, то к пункту «Г».

Б) переезжаем в багажник, находим расположение бензонасоса и проверяем две «фишки» черного цвета — более вытянутый и белый, что находится прямо на ВАЗ 2107. Инженеры, разработавшие бензонасос, наверняка поставили какие-то скрытые. смысл в его конструкции, ведь в 90% отказов помпы виноват белый разъем, добраться до которого без демонтажа помпы невозможно.Если, тем не менее, вы достигли этой точки, мы рекомендуем вам заменить белый разъем на обычное паяное соединение. Сама причина выхода из строя белого разъема — в расчете на нагрузку: через этот контакт протекают значительные токи, а сам контакт имеет небольшую площадь и со временем просто выгорает. Если с этими разъемами все в порядке, переходите к следующему шагу.

В) проверяем целостность и надежность контактов «массы» — это черный провод, конец которого с помощью самореза соединяется с нижними точками ствола.

Г) проверить питание на катушке реле 1, если поступает, но топливный насос не работает — реле под замену.

Если нет питания, то нужно сделать так, чтобы на реле не приходил плюс-минус. На тонком черно-сером проводе должен быть минус, если минус пропал, а провод цел, рекомендуем обращаться в СТО, так что вы, скорее всего, не справитесь. Если плюса или минуса нет, то последовательно вызываются предохранители F1, F2, F3.

Надеемся, что наша статья и фото помогли найти неисправность в цепи управления и питания топливного насоса на ВАЗ 2107.

Все в принципе несложно. Для удобства и безопасности снял бензобак и принес домой.
Для начала снимаем все трубки (2 основных бензоблока отворачиваем ключами 17 и 2 трубки для сброса давления вручную) и блок с проводами, питающими сам мотор.


Далее ключом на 7 откручиваем 8 гаек крепления фланца бензонасоса к бензобаку и вытаскиваем весь хрен в сборе.Далее снимаем фильтр 2 отвертками (прилагаем усилие и смело тянем обратно, сидит плотно), затем снимаем защелку мотора и снимаем. Самое напряженное — снять трубку, ее нужно нагревать от помпы. Я просто отрезал.

Вот он мотопомпа.



Далее есть важный нюанс в замене ТНВД на новый. Вам нужно посмотреть номер и модель своей помпы и поискать такую ​​же или аналог, на который ее можно заменить.Это необходимо для стабильной работы системы, а неправильный выбор насоса может привести к неправильному давлению, увеличению расхода и т. Д. У меня Бош 0 580 454 035 заменил на российский аналог СОАТЭ 60.1139 ст. Оскол.
Далее собираем все обратно, замачиваем шланг в кипятке на 1-2 минуты и быстро надеваем на помпу, вставляем в розетку на кронштейне и надеваем защелку и желательно ставить новый сетчатый фильтр по цене 25 р. Получаем готовый дизайн.



Смотрим, нормальная ли прокладка между фланцем и бачком, оставляем (купил новую и в итоге оставил старую нормально было). Ссыпаем всю хрень в бензобак, прикручиваем 8 гаек и несем бак к машине. При установке бачка есть нюанс, есть 2 железных зажима, когда ставите на место, держите внутренний зажим так как он легко вылетает из паза, а чтобы вставить на место придется снимать танк. Скрепляем все шланги и вставляем блок на место.
Далее при желании измерить давление в топливной рампе. Купил штатный ВАЗ датчик уровня топлива. Давление при работающем двигателе с возвратом должно быть в пределах 2,3-2,5 балла, а при повороте ключа зажигания при подкачке насоса 2,8-3,0 перед запуском двигателя. Всем удачи и поменьше урона)

Ставим 16 клапанный двигатель на ВАЗ 2109. Ставим готовый двигатель

.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
Двигатель ВАЗ 2109 с 16 клапанами, по сравнению с двигателем с 8 клапанами, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:

  • Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
  • Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
  • Распределительная фаза впрыска — система питания агрегата.
  • Контроллер управляет двигателем.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
  • Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна.
  • Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
    Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
    Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала — полукольцо из стали и алюминия, сзади такой элемент — из металлокерамики.
    Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
  • Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
    Нет канавок на нижних вкладышах коренных подшипников, на верхних вкладышах подшипников третьего подшипника и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-ти клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, отлитых за одно целое с валами.
  • Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
  • На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
  • К задней части коленчатого вала прикреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
  • Поршни из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном — овальная.
    На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
    На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что канавка в новом поршне под верхним кольцом будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

  • Установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

  • С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
  • 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
    Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик — под выпускным.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
    Для сборки агрегата на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
  • Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
    Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
  • Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
    Они приводятся в движение гидравлическими толкателями от кулачков распределительного вала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
    Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

  • Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на пластину, которую держат два сухарей — верхний.
    Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных хомута, которые входят в пазы на штоке клапана.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
    Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
  • Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

  • Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
  • Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высокого напряжения.
  • Проводка к форсункам и под капотом.
  • Бензобак в сборе.
  • Указатель уровня масла.
  • Топливопроводы и трубопроводы.
  • Генератор.
  • Рампа с насадками.
  • Контроллер
  • VS 5.1… -42
  • Датчик положения коленчатого вала.
  • Датчик скорости.
  • Электропроводка бензонасоса.
  • Кронштейн генератора.
  • Натяжитель ремня.
  • Шатуны.
  • Коленчатый вал и шкив генератора.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.

Рабочие инструкции включают:

  • Съемный КП, бензобак, топливопроводы.
  • Демонтируется вся система зажигания.
  • Генератор, термостат, все ремни и шкивы сняты.
  • Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

  • Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Поддон снят.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
  • Масляный насос заменяют на приспособление с отливом для ДПКВ на крышке.

  • Меняются патрубки всей системы охлаждения.
  • Ведутся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
  • Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
  • Топливный бак подключается к магистрали, после установки на место.
  • Проводка к ТНВД сделана от блока управления.
  • Провода датчика уровня топлива старые.

Совет: Вам не нужно удлинять новую проводку, а вырезать дополнительное отверстие в стенке моторного отсека.

  • Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
  • Насос меняется.
  • Установлен новый сапун вентиляции картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Трубки охлаждающей жидкости подсоединены.
  • Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
  • Ремень установлен по меткам.
  • Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

  • При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
  • Установлены все датчики: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла Остается, в термостат установлена ​​новая от инжекторной модели.
  • Крышка клапана ставится на герметик.
  • Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
  • Установлен воздушный фильтр и новый кабель.
  • Установлен новый паук, резонатор. Глушитель может остаться старым.
  • Заправлен маслом, охлаждающей жидкостью, бензином.
  • Подключает проводку в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Объектом переделки является карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗа -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

  • ГБЦ 16В,
  • с коллектором и ресивером,
  • датчик детонации,
  • дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • ДМРВ,
  • передняя выхлопная труба с ДК,
  • термостат с датчиком,
  • оба видео,
  • шкивы распределительного вала,
  • датчик фаз,
  • крышка газораспределения,
  • комплект проводки,
  • контроллер,
  • полностью заполненные топливопровод и бензобак,
  • индикатор уровня масла и манометр,
  • датчик положения КВ,
  • аппарель с комплектом форсунок,
  • поршни с кольцами и штифтами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленвала,
  • шатуны,
  • привод генератора,
  • Корпус масляного насоса со сливом для датчика положения KV,
  • выхлопная система в комплекте.

Наряд на работу

Все операции можно выполнять без снятия блока, но с удалением работать будет намного удобнее.

  • Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
  • Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
  • Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими пальцами модели 12 и шатунами с десятью точками. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
  • Масляный насос заменен на другой, на крышке которого есть слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
  • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Нет необходимости в датчике включения вентилятора.
  • Идет подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
  • Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак установлен на место и подключен к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
  • Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
  • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
  • Насос установлен от ВАЗ-2112.№
  • для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
  • Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, а по каналам пройти роликовый резак, чтобы уменьшить сопротивление внутри них.
  • Термостат установлен от инжекторного двигателя Самара-21082.
  • Патрубки системы охлаждения подключены.
  • Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
  • Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
  • Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
  • Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
  • Подключает проводку к замку и панели приборов. Масло залито, система охлаждения залита, бак заправлен бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в уходе, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

  1. Повышенная мощность.
  2. Улучшены характеристики на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Постоянная регулировка клапана не требуется.

Но есть и недостатки:

  1. Вам нужно заменить много деталей и инструментов в гараже.
  2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

  1. Установка целого двигателя от модели 2112. В этом случае потребуется не так много деталей в замене, но стоимость всего двигателя может отложить эту идею.
  2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

  1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
  2. При снятом двигателе в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется.Еще раз проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
  4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
  5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
  6. Теперь можно приступить к электромонтажу форсунки. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
  10. В стартере придется менять бендикс с 12 на 9 зубцов.
  11. Последний редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания.Причина этого в том, что цилиндры мотора с аналогичной головкой блока цилиндров могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого двигатель достигает объема 1.5 литров, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно.Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей.Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

  • трубка антифриза;
  • масляный насос;
  • масляный поддон;
  • различные датчики;
  • коленвал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заняться доработкой болтов.Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:


  • и затем шатуны.


Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

Теперь подошла очередь переделывать и регулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков.Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно переделать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но бояться не стоит.Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

  1. Диаметр равен 8-ти вентильному болту;
  2. Длина равна 16 клапанам.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы.Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Приора

сколько лошадиных сил на самом деле. Технические характеристики Лада Приора. Сколько лошадиных сил у Приора

Двигатель ВАЗ 21126 1,6 л. инжекторный рядный 4-х цилиндровый с верхними распредвалами, газораспределительный механизм имеет ременную передачу. Ресурс двигателя Приора 21126, по данным производителя, составляет 200 тысяч км, сколько времени двигатель работает на практике … как назло, в среднем так и есть.

Автомобиль получил много безосновательной критики, особенно виноват старый 8-ми клапанный мотор Приора.Однако после замены силовых агрегатов для них на новые они просто поразили автомобилистов. Если вы посмотрите на технические характеристики, почти невозможно увидеть большую разницу. Но расход уменьшился на 1 литр, мощность увеличилась. Двигатель стал работать намного тише своего предка. Это ощущают как водитель, так и пассажиры. Достаточно посмотреть фото двигателя, чтобы все понять.

Характеристики двигателя Приора 1.6 16 клапанов

Годы выпуска — (2007 — н.в.) Материал блока цилиндров — чугун Силовая система — инжектор Тип — рядный Количество цилиндров — 4 Клапана на цилиндр — 4 Ход поршня — 75.Диаметр цилиндра 6мм — 82мм Степень сжатия — 11 Объем двигателя Приора — 1597 см куб. Мощность двигателя Лада Приора — 98 л.с. / 5600 об / мин. Крутящий момент — 145 Нм / 4000 об / мин. Топливо — AI95 Расход топлива — город 9,8 л. | трасса 5,4 л. | смешанный 7,2 л / 100 км Расход масла в двигателе Приора — 50 г / 1000 км Вес двигателя Приора — 115 кг Масло в двигателе Приора 21126: 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе Приора: 3,5 Л … При заземлении налить 3-3,2 л. Ресурс двигателя Приора: 1.По заводским данным — 200 тыс. Км 2. Практически — 200 тыс. Км TUNING Потенциал — 400+ л.с. Без потери ресурса — до 120 л.с. Двигатель устанавливался на: Лада Приора Лада Калина Лада Гранта Лада Калина 2 ВАЗ 2114 Супер Авто (211440-26)

Приора 21126 Проблемы и ремонт двигателя

Двигатель 21126 является продолжением десятичного двигателя ВАЗ 21124, но с ШПГ производства Federal Mogul на 39% легче, клапанные отверстия стали меньше, еще один ремень ГРМ с автоматическим натяжителем, благодаря чему решена проблема натяжения ремня на блоке 124.Сам блок цилиндров Prior также претерпел незначительные изменения, такие как улучшенная обработка поверхности, хонингование цилиндров теперь выполняется в соответствии с более жесткими требованиями Federal Mogul. На этом же блоке над картером сцепления есть место с предшествующим номером двигателя, чтобы его увидеть, нужно снять воздушный фильтр и вооружиться маленьким зеркальцем.

Существует облегченная версия этого двигателя — калина 1,4 ВАЗ 11194, а также спортивно-форсированная версия — двигатель ВАЗ-21126-77 (120 л.с.).Это результат доработки двигателя ВАЗ-21126. Отличительная особенность мотора в мощности, которая прибавляется после 3000 об / мин. В остальном двигатели практически такие же. При обрыве ремня ГРМ гнет и клапан. Среди недостатков этого силового агрегата стоит отметить нестабильную работу, пропадание мощности, ремень ГРМ. Причинами нестабильной работы и невозможности запуска могут быть проблемы с давлением топлива, сбой синхронизации, неисправность датчика, утечки воздуха по шлангам и неисправность дроссельной заслонки.Падение мощности может быть связано с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износа цилиндров, поршневых колец, прогорания поршней. Существенный недостаток — двигатель Приори 21126 гнет клапана. Решение проблемы — замена поршней на бесконтактные. Тем не менее мотор Приоры на данный момент является одним из самых современных отечественных двигателей, возможно, по надежности хуже, чем у 124-го, но и мотор тоже очень хороший и достаточно мощный для комфортного передвижения по городу.В 2013 году была выпущена модернизированная версия этого двигателя под маркой нового двигателя приоры ВАЗ 21127. В 2015 году началось производство спортивного двигателя NFR под названием 21126-81 на базе 21126, а с 2016 года — автомобили объемом 1,8 л. Были доступны двигатели, в которых также использовался 126-й блок.

Самые основные неисправности 126 моторов

Перейдем к неисправностям и недостаткам, что делать, если предыдущий двигатель троит, иногда промывка форсунок решает проблему, может дело в свечах зажигания или катушке зажигания, но это обычное дело в этом случае измерить компрессию, чтобы исключить проблему сгорания клапана.Но самый дешевый вариант — позвонить в службу диагностики.

Еще одна частая проблема, когда у приоры 21126 плавают обороты и двигатель работает неровно, обычная болезнь ВАЗа шестнадцатиклапанная, ваш ДМРВ сдох! Не мертв? Затем почистите дроссельную заслонку, есть вероятность, что она просит замену TPS (датчик положения дроссельной заслонки), возможно, приехал IAC (регулятор холостого хода). Что делать, если машина не прогревается до рабочей температуры, может проблема в термостате или слишком сильно холодно, то придется колхозный картон на решетке радиатора.По поводу перегрева и прогрева надо ли прогревать двигатель? Ответ: хуже не станет, прогрейте 2-3 минуты и все будет хорошо. Вернемся к косякам и проблемам с двигателем, двигатель вашего приора не заводится, проблема может быть в аккумуляторе, стартере, катушке зажигания, свечах зажигания, бензонасосе, топливном фильтре или регуляторе давления топлива. Следующая проблема, двигатель приоры шумит и стучит, это встречается на всех моторах Лады. Проблема в гидроподъемниках, может стукнуть шатун и коренные подшипники (это уже серьезно) или сами поршни.Почувствуйте вибрацию в двигателе приоры, дело в высоковольтных проводах или в РХХ, возможно заслонены форсунки.

Тюнинг двигателя Приора 21126 1.6 16V

Чип тюнинг двигателя Приора В качестве побалования можно поиграться спортивной прошивкой, но явного улучшения не будет, смотрите ниже как правильно поднять мощность.

Тюнинг мотора Приора для города

Ходят легенды, что двигатель Приора выдает 105, 110 и даже 120 л.с., а мощность занижена для снижения налога, даже проводились различные замеры, в которых машина давала схожую мощность… во что решает для себя поверить каждый, остановимся на показателях, заявленных производителем. Итак, как увеличить мощность двигателя приоры, как зарядить его, не прибегая ни к чему особенному, для небольшого увеличения нужно дать мотору дышать свободно. Ставим ресивер, выхлоп 4-2-1, дроссельная заслонка 54-56 мм и получаем порядка 120 л.с., что для города пустяк.

Форсирование двигателя Приоры не будет полным без спортивных распредвалов, например, катки STI-3 с приведенной выше компоновкой будут обеспечивать около 140 л.с.и это будет быстрый, отличный городской мотор. Доработка двигателя Приоры идет дальше, распиленная ГБЦ, валы Стольникова 9,15 316, легкие клапаны, форсунки 440сс и ваша машина запросто выдает более 150-160 л.с.

Компрессор на Приора

Альтернативный способ получения такой мощности — установка компрессора, например наиболее популярным вариантом является комплект Авто Турбо на базе ПК-23-1, этот компрессор легко устанавливается на 16 клапанный двигатель приоры , но с меньшей степенью сжатия.Тогда есть 3 варианта: 1 … Самый популярный — опустить SJ с прокладкой от двенашки, поставить этот компрессор, выхлоп на 51 трубу, форсунки Bosch 107, установить и выйти на трассу смотреть как машина сбивает. А машина не то что и стучит … то бегу продавать компрессор, пишу что автотурбо не едет и все такое … не наш вариант. 2 … Опускаем SJ, установив толстую прокладку ГБЦ от 2112, для петербургского впрыска на давление 0.5 бар этого будет достаточно, подбираем оптимальные узкофазные валы (Нуждин 8.8 или аналогичные), выхлоп 51 патрубок, форсунки Волга BOSCH 107, ресивер и штатный дроссель. Для полной раскрутки комплектации даем ГБЦ пропилить каналы, устанавливаем увеличенные световые клапаны, это не дорого и даст дополнительную мощность во всем диапазоне. Все это нужно настроить онлайн! Мы получим отличный мотор, работающий в любом (!) Диапазоне, мощностью более 150-160 л.с. 3 … Опускаем SJ заменой поршня на тюнинговый под турбо, на шатуны 2110 можно поставить проверенный поршень Нивова с лужей под турбо, можно на такой конфиг поставить компрессор более производительный, мерседесовский, например, дует 1-1,5 бар с мощностью далеко за 200+ л.с. … и взорвется как черт!) Плюс конфига — возможность в будущем установить на него турбину и задуть хоть все 300+ лс. если поршень к черту не разлетится))

Расточка двигателя Приора или как увеличить объем

Начнем с того, как не надо увеличивать объем, примером будет всем известный двигатель ВАЗ 21128, не делайте это)).Один из самых простых вариантов увеличения объема — установка мотоциклетного комплекта, например STI, мы выбираем его для своего блока 197,1 мм, но не забываем о косяках 128-го мотора, не торопимся ставить долго- поглаживание колена. Можно пойти другим путем и купить высокий блок 199,5 мм приора, коленчатый вал 80 мм, диаметр цилиндров до 84 мм и шатун 135,1 мм 19 мм, это добавит до 1,8 объема и без повреждения R / S, мотор можно свободно крутить, ставить злые валы и выдавливать больше мощности, чем на обычном 1.6л. Чтобы еще больше раскрутить мотор, вы можете собрать стандартный блок с пластиной, как это сделать, как он вращается на 4-х дроссельных заслонках и широких валах.

Для повышения устойчивости двигателя и отклика педали газа на впуске размещены 4 штуцера. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и за счет этого исчезают резонансные колебания воздуха между цилиндрами. У нас более стабильная работа мотора снизу вверх. Самый популярный метод — установка 4-х дроссельного впуска от Toyota Levin на ВАЗ.Приобрести: сам агрегат, сделать переходник коллектора и патрубки, кроме этого понадобится нулевой фильтр, форсунки Bosch 360ss, MAP (датчик абсолютного давления), регулятор давления топлива, широкие валы (фаза на 300) , распиловка каналов ГБЦ 40/35, легкие клапаны, пружины опель, толкатели жесткие, выхлопной паук 4-2-1 на 51 трубе, а лучше на 63 трубе. В продаже есть готовые комплекты из 4-х дроссельных заслонок, которые вполне пригодны для использования. При правильной комплектации Приора мотор выдает порядка 180-200 л.с.и больше. Чтобы на вазовой атмосфере выйти за пределы 200 л.с. нужно взять валы типа STI Sport 8 и раскрутить на 10000 об / мин, ваш мотор будет выдавать больше 220-230 л.с. и будет совсем адская корч. К недостаткам дросселей можно отнести уменьшение ресурса двигателя и это неудивительно, ведь даже городские моторы раскручивают на патрубках более 8000-9000 и более оборотов, поэтому не избежать постоянных поломок и ремонта двигателя Приора 21126.

Есть много способов построения турбо-приора, посмотрим на городской вариант, как более приспособленный для работы.Такие варианты чаще всего строятся на турбине TD04L, поршнях нива с проточками, валах в идеале Стольникова 8.9 может быть USA 9.12 или аналогичных, форсунки 440сс, ресивер 128, гаситель 56, выхлоп на трубе 63 мм. Все это барахло даст больше 250 л.с., а посмотрите видео, как поедет. А как насчет серьезного валяния? Для сборки таких моторов днище оставляем такое же на усиленном блоке, пиленая головка, валы Нужин 9.6 или аналогичные, жесткие шпильки от 8 клапанов, помпа более 300 л / ч, форсунки плюс-минус 800сс, ставим турбину TD05 , прямоточный выхлоп на 63 трубе.Этот комплект железа сможет надуть в ваш мотор приоры мощностью 400-420 л.с., для легкового автомобиля весом чуть больше тонны этого хватит для взлета в космос)

12.04.2017

Лада приора, линейка автомобилей АвтоВАЗа, представленная седаном ВАЗ 2170, универсалом ВАЗ 2171 и хэтчбеком ВАЗ 2172. Приора появилась на рынке в 2007 году и стала заменой автомобилю ВАЗ 2110. Универсал пришел на смену ВАЗ 2111, а популярный хэтчбек пришел на смену ВАЗ 2112.На смену редкому купе 2112 пришла еще более редкая Приора Купе.

Priora была создана на базе автомобиля lada 110, изменив дизайн экстерьера и интерьера, частично доработав техническую составляющую. С 2015 года на смену Lada Priora пришла Lada Vesta. С самого начала производства на Приору устанавливали различные двигатели. Именно двигатели, которые устанавливались на Лада Приора, мы и рассмотрим в этой статье, а также коснемся их недостатков.

ДВИГАТЕЛЬ ВАЗ 21116/11186


Двигатель 21116, по сути, доработанный 1.6 литровый силовой агрегат 21114. Двигатель ВАЗ21116 отличается от силового агрегата ВАЗ 21114 более легкой ШПГ производства Federal Mogul. Двигатель имеет блок цилиндров аналогичный блоку цилиндров ВАЗ 21126. Из положительных моментов двигателя можно отметить снижение шума и расхода топлива. Также двигатель отличается повышенной экологичностью и мощностью.

Двигатель имеет ременной привод ГРМ. Двигатель ВАЗ 21116 1,6 л. рядный двигатель инжекторного типа, имеет четыре цилиндра и верхний распредвал.

НЕДОСТАТКИ ДВИГАТЕЛЯ

В части неисправностей и слабых мест двигателя отмечаются следующие. Двигатель шумит и стучит. Вдобавок двигатель тоже может тройной. При обрыве ремня ГРМ двигатель может погнуть клапана. К тому же на практике ресурс двигателя ниже заявленного официально.

ДВИГАТЕЛЬ ВАЗ21126

Двигатель 21126 является продолжением силового агрегата ВАЗ 21124, у которого на 39% легче ШПГ от Federal Mogul.Это двигатель с уменьшенными отверстиями для клапанов и ремнем ГРМ с автоматическим натяжителем. Благодаря этому исчезла проблема своевременного натяжения ремня. В части блока у нас лучшая обработка поверхности, высокие требования к хонингованию цилиндров по стандартам Federal Mogul.

ВАЗ 21126 1,6 л. представляет собой рядный двигатель с впрыском, имеет четыре цилиндра и верхний распределительный вал. В целом двигатель считается хорошим, особенно для города.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Владельцы отмечают неравномерную работу, потерю мощности двигателя.К тому же ремень ГРМ не отличается особой надежностью. Неравномерная работа двигателя может быть вызвана проблемами с давлением топлива, неисправностью ремня ГРМ, неисправными датчиками, утечками воздуха по шлангам и неисправной дроссельной заслонкой. В случае потери мощности причину следует искать в низкой компрессии цилиндра, износе цилиндров, поршневых колец и выгорании поршня. При обрыве ремня ГРМ двигатель может погнуть клапаны. Проблема решается заменой штатных поршней на бесшарнирные.

ДВИГАТЕЛЬ ВАЗ 21127

Двигатель ВАЗ 21127 1,6 л. 106 л.с. можно назвать ВАЗовский двигатель относительно новым. Он является продолжением двигателя Приорова 21126 и основан на одноименном блоке 21083 с некоторыми доработками. Это рядный двигатель инжекторного типа с четырьмя цилиндрами и верхними распределительными валами. Ремень ГРМ использует ремень. Специфика двигателя ВАЗ 21127 — наличие впускной системы с резонансной камерой, объем которой можно регулировать предназначенными для этого заслонками.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Двигатель 21127 гнет клапана при обрыве ремня ГРМ. К тому же двигатель шумит, стучит, троит. Владельцы отмечают неравномерную работу, потерю мощности двигателя. К тому же ремень ГРМ не отличается особой надежностью. Неравномерная работа двигателя может быть вызвана проблемами с давлением топлива, неисправностью ремня ГРМ, неисправными датчиками, утечками воздуха по шлангам, неисправной дроссельной заслонкой. В случае потери мощности причину следует искать в низкой компрессии цилиндра, износе цилиндров, поршневых колец и выгорании поршня.

ДВИГАТЕЛЬ ВАЗ 21128

Изначально двигатель 128 создавался на базе силового агрегата ВАЗ 21124. В отличие от последнего ВАЗ 21128 получил цилиндры с расточкой на 0,5 мм, коленчатый вал с ходом 84 мм, шатун 129 мм, облегченные поршни. В ремне ГРМ используется ремень, при его обрыве двигатель рвет клапан. Головка блока цилиндров аналогична двигателю 124, с немного измененными камерами сгорания.

Двигатель ВАЗ 21128 1,8 л. — рядный, инжекторного типа, имеет четыре цилиндра и верхний распределительный вал.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Основная претензия к движку — отмеченный пользователями низкий практический ресурс. Кроме того, двигатель подвержен значительному износу. Двигатель довольно прожорлив на масло. Двигатель ВАЗ 21128 быстро доходит до состояния, в котором требуется капитальный ремонт. Кроме того, для двигателя характерны срабатывания, стук и шум во время работы. Также двигатель склонен к перегреву. И в целом отзывы владельцев об этом двигателе отрицательные.

Двигатель

ВАЗ 21116/11186

Года выпуска

2011 — сегодня

2007 — сегодня

2013 — сегодня

2003 — сегодня

Материал блока цилиндров

Система снабжения

инжектор

инжектор

инжектор

инжектор

Количество цилиндров

Клапаны на цилиндр

Ход поршня

Диаметр цилиндра

82.5 мм (82 мм с 2014 г.)

Степень сжатия

Объем двигателя

1596 куб. См

1597 см куб

1596 куб. См

1796 куб. См (1774 куб. См с 2014 г.)

Мощность

87 л.с. / 5100 об / мин

98 ч.п. / 5600 об / мин

106 л.с. / 5800 об / мин

98 л.с. / 5200 об / мин (123 л.с. / 5500 об / мин)

Момент

140 Нм / 3800 об / мин

145 Нм / 4000 об / мин

148 Нм / 4000 об / мин

162 Нм / 3200 об / мин (165 Нм / 4000 об / мин)

Расход топлива

Расход масла

около 300 г / 1000 км

Тип масла

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

Сколько масла в двигателе

При замене литья

по данным завода

200 тыс. Км

на практике

потенциал

без потери ресурса

Двигатель был установлен

Лада Гранта
Лада Калина 2
Лада Приора

Лада Приора
Лада Калина
Лада Гранта
Лада Калина 2
ВАЗ 2114 Супер Авто (211440-26)

Лада Приора
Лада Калина 2
Лада Гранта

Лада Приора 1.8
ВАЗ 21124-28
Лада 112 Купе 1.8
ВАЗ 21104-28

Сообщить об ошибке

Выделите его и нажмите Ctrl + Enter

По официальным данным, обновленный кроссовер Changan CS55 китайского производства будет представлен в России в четырех комплектациях.

Автомобиль будет продаваться с одним вариантом двигателя. Так, под капотом будет установлен 1,5-литровый силовой агрегат, мощность которого составляет 143 лошадиных силы. В паре это механическая или автоматическая коробка передач.Привод во всех комплектациях исключительно передний.

Главной особенностью обновленного кроссовера стал ключ зажигания, которым можно искать машину на парковке. В кабине имеется многофункциональное рулевое колесо с большим количеством кнопок, что значительно облегчает водителю процесс работы, делая ее безопасной.

Мультимедийная система с цифровым экраном, системой ABS, двухзонным климат-контролем и освещением, которое есть даже в багажнике. Производители уверены, что кроссовер будет востребован на российском рынке.Продажи модели стартуют до конца этого года. Стоимость кроссовера будет объявлена ​​только после появления машины у дилеров марки.

Руководство японского автомобильного концерна Nissan оформило официальный патент на новый седан Sentra.

Полученные документы помогут производителям начать продажи автомобиля на российском рынке … Глядя на фотографии в патентных документах, можно сказать, что речь идет об обновленной модели Nissan Sentra, которая была представлена ​​этой весной в рамках Лос-Анджелеса. Анхелесский автосалон.

Выпуск в 2007 году новой модели ВАЗ 2170 «Лада Приора» считается несомненным достижением отечественного автопрома. Новый автомобиль способен на равных конкурировать по своим техническим и эксплуатационным характеристикам с импортными аналогами того же класса и в своей ценовой категории является очень привлекательным вариантом.

Обзор двигателя Лада Приора

Общие характеристики

Изначально автомобиль оснащался 8-клапанным двигателем от ВАЗ 2114, про который автомобилисты на практике знают все характеристики, в частности, какой у него ресурс в разных режимах.Поэтому первые «приоры» восторженных отзывов покупателей не получили.

Впоследствии автомобиль оснастили собственным 16-клапанным агрегатом модификации 21126 рабочим объемом 1,6 л и мощностью 98 лошадиных сил, что сделало ВАЗ 2170 по-настоящему конкурентоспособным. Улучшенные динамические характеристики, снижение выбросов в окружающую среду и расхода топлива. На днях появилась обновленная версия двигателя 21127 мощностью 106 л.с. который ставится на Приору с 2013 года. Сравнительные характеристики всех трех агрегатов приведены в таблице 1.

Таблица 1

Технические характеристики Двигатель ВАЗ 2114 Двигатель ВАЗ 21126 ВАЗ 21127 двигатель
Год выпуска 1994 год 2007 год 2013 год
Материал блока цилиндров Чугун Чугун Чугун
Тип / количество цилиндров Рядный / 4 Рядный / 4 Рядный / 4
Количество клапанов 8 16 16
Ход поршня, мм 71 75,6 75,6
Диаметр цилиндра, мм 82 82 82
Степень сжатия 9,8 11 11
Рабочий объем, см³ 1499 1597 1596
Мощность агрегата, ч.п. 78 при 5400 об / мин 98 при 5600 об / мин 106 при 5800 об / мин
Крутящий момент, Нм 116 при 3000 об / мин 145 при 4000 об / мин 148 при 4000 об / мин
Расход топлива

трасса / город / смешанный,

5,7 / 8,8 / 7,3 5,4 / 9,8 / 7,2 Смешанный — 7

Обновления и недоработки

В таблице наглядно показано, сколько лошадей было у Приоры со старой силовой установкой и как изменились мощность и крутящий момент при обновлении.Вот описание отличий в конструкции новых агрегатов от старых:

  1. Количество клапанов увеличилось, их по 4 на каждый цилиндр. Ни для кого не секрет, какое положительное влияние этот фактор оказывает на работу мотора. Улучшается наполнение цилиндров горючей смесью, происходит качественное опорожнение камеры от продуктов сгорания (выхлопных газов), работа агрегата становится более стабильной, мощность увеличивается при уменьшении расхода топлива.
  2. Степень сжатия увеличивается за счет увеличения хода поршня. В новых двигателях 21126 и 21127 теперь используется бензин с более высоким октановым числом, но эффективность сгорания топлива увеличена, что положительно влияет на мощность. Невозможно не заметить, как увеличился рабочий объем за счет увеличенного хода поршня.
  3. В модификации 21127 по сравнению с 21126 переработан впускной коллектор. Как это повлияло на работу двигателя на Приоре, показано в таблице.Мощность увеличена на 8 л.с. Кроме того, улучшились характеристики на низких и средних скоростях.
  4. Новые двигатели на Приору обладают лучшими экологическими показателями и меньшим расходом топлива. Это было достигнуто за счет таких улучшений, как модернизация системы вентиляции картера и снижение веса поршневой группы. Теперь картерные газы в цилиндрах более интенсивно сжигаются и выброс вредных веществ в атмосферу уменьшился.
  5. За долгие годы эксплуатации автомобилей ВАЗ сложилось определенное мнение, что силовые агрегаты «Жигулей» не лечат до капремонта и 150 тыс. Км.Теперь за счет использования новых, более качественных комплектующих он вырос как минимум до 200 тыс. Км.

Несмотря на то, что обновленный двигатель Приоры является чуть ли не самым совершенным отечественным агрегатом, у него есть свои недостатки. Например, при обрыве ремня ГРМ клапана неизбежно встречаются с поршнями и гнутся — это его самый серьезный недостаток. Как исправить, не дожидаясь неприятностей? Стандартные поршни необходимо заменить на новые, со специальными подборками для клапанов.

В остальном недостатки не столь существенны и связаны они, как правило, с каким-то браком, который еще можно встретить на отечественных авто.Это может быть повышенный шум от работы гидроподъемников (часто встречается на автомобилях ВАЗ), неожиданно сгоревшая прокладка под ГБЦ, или плавающие обороты холостого хода … Или выходит из строя какой-то узел навесного оборудования:

  • капля давление топлива в системе приводит к затрудненному запуску двигателя Приора и потере его мощности;
  • неисправности датчика;
  • в топливном тракте по трубкам;
  • Проблемы в работе дроссельной заслонки форсунки.

Впервые было решено увеличить мощность нового двигателя Приора 21126 на заводе с целью создания его спортивной модификации. Были установлены распределительные валы с увеличенным подъемом, облегченная шатунно-поршневая группа, модифицированы впускной и выпускной тракты. Так появился первый отечественный спортивный агрегат, который запустили в серию, и его начали устанавливать на модель Lada Granta Sport.

Технические характеристики двигателя следующие: мощность двигателя от «Приоры» увеличена до 118 л.с.крутящий момент — до 154 Нм при 4700 об / мин, расход топлива также увеличился до 7,8 л на 100 км в смешанном цикле езды. Дадим ряд рекомендаций, как самостоятельно добавить мощность двигателей Приора:

  1. Самый простой и доступный способ — поставить нулевое сопротивление выхлопного тракта … Суть его работы — снизить сопротивление путь, в результате которого часть силы, затраченной на преодоление этого сопротивления, высвободится и станет полезной.
  2. Принцип работы такой же для впускного тракта нулевого сопротивления. Установка ресивера и корпуса дроссельной заслонки на 56 мм позволит более свободно «дышать» силовым агрегатом, а ваша Lada Priora станет на несколько лошадиных сил мощнее.
  3. Более глубокая настройка — новые спортивные распредвалы, позволяющие более широко открывать впускные и выпускные клапаны … Это придаст ощутимый импульс маневренности автомобиля, особенно в городских условиях.
  4. Замена стандартных клапанов на облегченный, он снова высвободит часть полезной энергии агрегата и добавит ее к основному питанию.Здесь можно убить двух зайцев: поставить поршни с пробами, тем самым исключив возможность их «встречи» с клапанами при обрыве ремня ГРМ.
  5. Не стоит забывать и о настройке ЧИПа. После серьезных изменений конфигурации двигателя режим его работы обязательно улучшится, а для его оптимизации и регулировки расхода топлива нужно сделать перепрошивку.

Рекомендации даны с учетом исправного технического состояния электростанции.Если это не так, при тюнинге стоит заменить изношенные детали и масло, чтобы получить должный эффект от изменений. В результате вышеперечисленных мер Lada Priora получит дополнительные 20-30 л.с. без уменьшения ресурса.

Сколько еще лошадей может иметь Priora? Довольно много есть возможностей и аксессуаров для того, чтобы увеличить мощность в итоге до 400 л.с. Это связано с кардинальной доработкой силовой установки: расточка цилиндров, шлифовка головки блока, замена форсунок и ТНВД на более производительные, установка четырех дроссельных заслонок и турбонагнетателя.

Не стоит забывать и о модернизации. тормозная система … Такой тюнинг даст отличный результат по мощности, но ресурс двигателя значительно уменьшится, а расход топлива наоборот прилично увеличится.

Долговечные правила эксплуатации

Наверняка каждый владелец Приоры хочет эксплуатировать свой автомобиль без лишних непредвиденных затрат и думает, как увеличить ресурс автомобиля. Для этого нужно соблюдать несколько простых правил:

    • Силовой агрегат ВАЗ 2170 и без различных доработок имеет достаточный потенциал для «резвой» езды.Но в целях экономии и продления ресурса такой езды следует избегать. Плавный разгон, поддержание стабильной скорости не только на трассе, но и в городе поможет продлить ресурс двигателя и сэкономить топливо и собственные деньги. Максимально допустимая скорость на шоссе должна быть не выше 120 км / ч, оптимальная — 100-110 км / ч, при этом важно сохранение устойчивости.
    • Важна своевременная замена расходников, то есть масел в агрегатах, фильтров, свечей зажигания, высоковольтных проводов, ремня генератора и ГРМ, охлаждающей жидкости.Интервал между заменами моторного масла зависит от его качества и химической основы. Минеральные масла следует менять чаще, синтетические — реже. Качество моторного масла никогда не следует определять по цвету. Если оно приобрело черный оттенок, это не значит, что масло плохое — это означает, что в двигателе образуется чрезмерное количество отложений продуктов сгорания. В первую очередь нужно найти источник нагара и устранить его, а затем заменить масло.
  • Новый двигатель необходимо правильно запустить, а затем заменить масло в соответствии с инструкциями производителя.При обкатке избегайте чрезмерных нагрузок, резких движений педали акселератора, не превышайте скорость, указанную в инструкции.
  • Всегда следите за температурой охлаждающей жидкости двигателя, проверяйте работоспособность электрического вентилятора системы охлаждения, термостата и датчика температуры. Перегрев — главный враг поршневой группы, при каждом превышении температуры она интенсивно изнашивается, резко снижается ресурс агрегата.

Лада Приора — современный скоростной отечественный автомобиль, который доставит своему владельцу массу положительных впечатлений и удовольствия от вождения при условии ухода за двигателем, его правильной доработки и эксплуатации.

Антон (Кодер) да, там 8 клапанов, точно не гнутся)

Айдар (Коуэн) 8 клапанная приора? это самый первый что ли? или какой извращенец?))))
и так да, все погнуто и 16 клапанные пушечные двигатели погнуты))) так что следите за ремнем ГРМ))))

Игорь (Кайла) как раз думает о покупке приоры или 2112.

двенашки вроде после 2005 не гнут 1.6 16

Никита (Марин) Айдар, у них еще идут 8 клеток и 16 клеток

Никита (Марин) Игорь, 124 двигатель не угнетает

Айдар (Коуэн) О_о серьезно?
нигде не видел

Никита (Марин) Айдар, 8 ячеек, вроде насколько я помню 98 сильных, 16 ячеек 105 или 106… ну, именно так было раньше

Айдар (Коуэн) нет, бля) ты меня запутал: D

Игорь (Кайла) Никита ты про приора или про двенар (124 двиг не угнетает)?

Никита (Марин) Игорь, двинар 124 двигатель не гнет … у дяди была приора, она начала гнуть через 3 круга, в итоге скинул через 220

Игорь (Кайла) Я этого не знала. сказали что первые выпуски приоры гнутся а более новые не гнутся.то все это на.ка

Айдар (Коуэн) ремень надо смотреть)) он не гнется, но где-то на трассе вставать из-за порванного ремня на любом двигателе не приятно, вдвойне не приятно, если клапан также гнет: D

Никита (Морской) Игорь, не беспокойтесь об этом, только время от времени проверяйте ремень и все … масло меняете, все смотрели и ролики, проверяли раз в месяц, подтягивали если надо, все будет нормально

Никита (Марин) загнет клапаны, готовь 30 всего 🙂

Никита (Морской) отложен на черный день

Игорь (Кайла) 8 кл что за двигатель? как 2114? или другой?

Никита (Марин) Игорь, а хер его знает

Игорь (Кайла) 1.6 приора 16 мощнее двенар 1.6 16 намного мощнее?

Никита (Марин) Игорь, насколько я слышал, двигателей 10, что на Приоре такие же. Щас читаю 16 клапанник 98 сильный, ну он неплохой это точно

Метки: Сколько лошадиных сил у до 1.6 16 клапанов

Новый двигатель 21127 для Lada Kalina 2 (106 л.с.). # обновленный движок, # ладакалина2 …

Сколько там лошадей в Приоре с 1,6 и 1,8 16 и 8 клапанными моторами ??? | Автор темы: Андрей))

Евгения 1.6 8 cl-81ls
1.6 16kl-98ls
1.8 на приоре что то новенькое

Екатерина Открою вам большой секрет — коней нет, только металлические сплавы! Гаишники и автостраховщики придумали лошадей.

Ольга На приору ставится только один мотор 1.6 98л.с.

Полина 1,8 140
ivitek

Людмила У меня была десятка 8 кл. 1.5d. Она не уступала в обгонах 16-ти клапанной приоре. И у меня не болела голова, что обрыв ремня ГРМ

Николай

Илья это зависит от того, опущена ли машина, есть ли ксенон и тонер, какая мощность саб…

Валентин Приор не имеет двигателей 1.8, а жаль. Как долго можно ездить только 1.6, уже отстой.

замена лобового стекла своими руками. Пошаговые инструкции и рекомендации / Paulturner-Mitchell.com

На автомобилях ВАЗ 2110 замена лобового стекла — это не такое уж редкое явление, как кажется. Во время работы машины в нее могут попадать различные предметы (например, камни). При необходимости замены всегда можно обратиться в СТО, но большинство автомобилистов проводят ремонт и обслуживание своими руками и хотели бы знать, как можно заменить этот элемент самостоятельно.

Инструменты и материалы

Для того, чтобы заменить лобовое стекло ВАЗ 2110 как можно качественнее, следует подготовить набор необходимых инструментов, а также некоторые химические вещества.

Для работы обязательно понадобится новое стекло взамен поврежденного, монтажный шнур с двумя ручками. Также необходимо подготовить ремкомплект — он нужен для оклейки лобового стекла. В комплекте этого набора должен быть специальный клей — «Сикафлекс», «Динитрол» или «Терасол». Также понадобится грунтовка, без которой нельзя использовать специальный клей, это грунтовка.Нужен еще активатор. Его используют для склеивания стекла. Помимо обезжиривания понадобится уайт-спирит, пластиковый шпатель и слесарный инструмент. Следует отметить, что заменить лобовое стекло ВАЗ 2110 самостоятельно практически невозможно — специалисты рекомендуют воспользоваться помощью.

Демонтажные работы

Весь процесс замены стекла должен начинаться с удаления поврежденного. Предварительно с помощью пластикового шпателя снимите все декоративные элементы, а также панели, находящиеся в автомобиле.Снаружи совершенно необходимо снять дворники, а также жабо — для этого снимаются заглушки и крепления. На этом этапе также возможна замена форсунок омывателя ветрового стекла ВАЗ 2110.

Далее открываем капот и снимаем резиновый уплотнитель стекла. Чтобы легко снять уплотнительный элемент, необходимо легко натянуть молдинг за его край. После снятия молдинга можно будет снять резиновые треугольные прокладки. При установке нового стекла будут заменены резинки на лобовом стекле ВАЗ 2110.

Как отрезать лобовое стекло

Так можно добраться до клеевого слоя, которым стекло удерживается на кузове. Для снятия лобового стекла клеевой слой буквально срезают специальным инструментом — шнурками с ручками. Самый эффективный инструмент — это тот, который имеет квадратное сечение.

Процесс резки происходит особым образом. Слой старого твердого клея протыкается любым острым предметом. Один конец веревки вставляется в отверстие, а второй втягивается в салон автомобиля.Затем к этому инструменту прикрепляются ручки.

Вместе более эффективно

Один человек должен находиться снаружи, а второй — внутри машины. Чтобы эффективно резать стекло, необходимо помнить о двуручной пиле — именно так следует проводить веревку по краю стекла. В этом случае он обязательно должен выходить под углом к ​​месту среза. Второй человек должен завести конец инструмента немного вверх — это позволит не только безопасно снять стекло, но и не повредить лакокрасочное покрытие кузова автомобиля.Снизу под капотом прорезано стекло. Здесь следует проявить максимум внимания и аккуратности, чтобы при распиливании клей не повредил торпеду.

Когда старый клеевой слой срезается вся кромка краев, окно полностью демонтируется. Можно приступить к подготовительным работам над уже свободным проемом. Затем после подготовки заменят ВАЗ 2110 с заменой лобового стекла.

Подготовительные работы в проеме

Теперь, когда старое разбитое лобовое стекло полностью демонтировано, можно сделать это, установив на его место новое.Однако сначала необходимо подготовить проем. Для начала рекомендуется удалить старый и сильно высохший клей, которым ранее держалось стекло. Если под ним есть ржавчина, необходимо ее уничтожить при помощи наждака или любым другим удобным способом. Зачищенное до металла место необходимо загрунтовать. Эту операцию нужно проводить очень осторожно. Специалисты по очистке клея рекомендуют снимать весь слой полностью. Будет хорошо, если будет тонкий слой, который в дальнейшем поможет новому составу лучше соединиться с монтажными деталями.

После очистки поверхности стекла от клея все, что осталось, следует тщательно обезжирить. Также рекомендуется обработать край нового стекла. После высыхания уайт-спирита на обезжиренные участки наносится активатор. В дальнейшем это будет способствовать лучшему сцеплению. Перед нанесением клея необходимо его немного нагреть — тогда он станет мягче и комфортнее. Таким образом, на автомобиле ВАЗ 2110 намного проще замена лобового стекла.Клей упакован в тубус — легко нажимая на тубу, проводят по кромке рамы на автомобиле. Что касается толщины слоя, конкретных рекомендаций нет — все зависит от производителя и марки клея. Обычно это указывается в инструкции к средству.

Установка нового

На автомобилях ВАЗ 2110 замену лобового стекла можно производить с помощью специального инструмента — лоха, но можно и без них. Перед тем, как приступить к монтажным работам, важно помнить: категорически запрещается нарушать слой вновь нанесенного клея.Новый стакан кладут на любую поверхность так, чтобы его внешняя сторона была обращена вверх. Затем идет замена уплотнителя лобового стекла ВАЗ 2110: на край очень аккуратно кладется сам герметик и молдинг. Обычно это замена этих деталей, но бывает, что эти элементы сохранились в хорошем состоянии. Затем их можно использовать с новым стеклом. Если пломба прилегает к стеклу с недостаточной плотностью, также можно зафиксировать скотчем.

Затем переверните стакан и положите так, чтобы верх был его внутренней стороной.Края панели тщательно обезжириваются уайт-спиритом. Перед тем, как стекло будет установлено на свое место, край должен хорошо просохнуть.

Рекомендовано профессионалами

Для того, чтобы процесс установки прошел гладко и был максимально удобным для выполняющих его, рекомендуется приоткрыть капот и опустить окна передних дверей. Одной рукой придерживайте нижнюю часть панели, а другой — втягивайте в салон и незаметно следите за процессом установки.Затем стекло за нижнюю часть заводится в раму и аккуратно опускается на раму с обработанными клеем краями. Далее под нижним краем устанавливаются специальные упоры. Они помогут зафиксировать правильное положение лобового стекла и придать ему максимально симметричное положение. Также рекомендуется следить за тем, чтобы элемент был установлен максимально точно в вертикальной и горизонтальной плоскости. Вы можете проверить это, посмотрев на зазоры. Если замена лобового стекла ВАЗ 2110 своими руками выполнена правильно, то со всех сторон они будут одинаковыми.Если стекло стоит правильно, необходимо зафиксировать его положение липкой лентой. Вам нужно перетянуть стекло на крышу машины. Что касается клея, важно помнить, что он полностью высыхает только через 12-15 часов, а не раньше. Только после этого можно управлять автомобилем.

Технологические особенности

В течение 3-4 часов, когда клей только начал высыхать, но полимеризация еще не началась, запрещается каким-либо образом перемещать машину.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
