Устройства индикации со светодиодами — Club155.ru



Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды (имеются ввиду светодиоды видимого диапазона длин волн) получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения. Используются они в первую очередь как универсальные устройства индикации режимов работы или устройства аварийной индикации. Реже (обычно только в радиолюбительской практике) встречаются светодиодные автоматы световых эффектов и светодиодные информационные панели (табло).

Для нормального функционирования любого светодиода достаточно обеспечить протекание через него в прямом направлении тока не превышающего максимально допустимый для применяемого прибора. Если величина этого тока не будет слишком низкой, светодиод будет светиться. Для управления состоянием светодиода необходимо обеспечить регулировку (коммутацию) в цепи протекания тока. Это можно сделать с помощью типовых последовательных или параллельных схем коммутации (на транзисторах, диодах и т.п.). Примеры таких схем приведены на рис. 3.7-1, 3.7-2.



Рис. 3.7-1. Способы управления состоянием светодиода с помощью транзисторных ключей



Рис. 3.7-2. Способы управления состоянием светодиода от цифровых микросхем ТТЛ



Примером применения светодиодов в цепях сигнализации могут служить следующие две простые схемы индикаторов сетевого напряжения (рис. 3.7-3, 3.7-4).

Схема на рис. 3.7-3 предназначена для индикации наличия в бытовой сети переменного напряжения. Ранее в подобных устройствах обычно использовались малогабаритные неоновые лампочки. Но светодиоды в этом отношении гораздо более практичны и технологичны. В данной схеме ток через светодиод проходит только во время одной полуволны входного переменного напряжения (во время второй полуволны светодиод шунтируется работающим в прямом направлении стабилитроном). Этого оказывается достаточно для нормального восприятия человеческим глазом света от светодиода как непрерывного излучения. Напряжение стабилизации стабилитрона выбирается несколько большим, чем прямое падение напряжения на используемом светодиоде. Емкость конденсатора \(C1\) зависит от требуемого прямого тока через светодиод.



Рис. 3.7-3. Индикатор наличия сетевого напряжения



На трех светодиодах выполнено устройство, информирующее об отклонениях сетевого напряжения от номинального значения (рис. 3.7-4). Здесь также свечение светодиодов происходит только во время одного полупериода входного напряжения. Коммутация светодиодов осуществляется через включенные последовательно с ними динисторы. Светодиод \(HL1\) горит всегда, когда сетевое напряжение присутствует, два пороговых устройства на динисторах и делителях напряжения на резисторах обеспечивают включение двух других светодиодов только при достижении входным напряжением установленного порога срабатывания. Если их отрегулировать так, чтобы при нормальном напряжении в сети горели светодиоды \(HL1\), \(HL2\), то при повышенном напряжении будет загораться и светодиод \(HL3\), а при понижении напряжения в сети будет гаснуть светодиод \(HL2\). Входной ограничитель напряжения на \(VD1\), \(VD2\) предотвращает выход устройства из строя при значительном превышении нормального значения напряжения в сети.



Рис. 3.7-4. Индикатор уровня сетевого напряжения



Схема на рис. 3.7-5 предназначена для сигнализации о перегорании предохранителя. Если предохранитель \(FU1\) цел, падение напряжения на нем очень мало, и светодиод не светится. При перегорании предохранителя напряжение питания через незначительное сопротивление нагрузки прикладывается к цепи индикатора, и светодиод загорается. Резистор \(R1\) выбирается из условия, что через светодиод будет протекать требуемый ток. Не все виды нагрузок могут подойти для данной схемы.



Рис. 3.7-5. Светодиодный индикатор перегорания предохранителя



Устройство индикации перегрузки стабилизатора напряжения представлено на рис. 3.7‑6. В нормальном режиме работы стабилизатора напряжение на базе транзистора \(VT1\) стабилизировано стабилитроном \(VD1\) и примерно на 1 В больше, чем на эмиттере, поэтому транзистор закрыт и горит сигнальный светодиод \(HL1\). При перегрузке стабилизатора выходное напряжение уменьшается, стабилитрон выходит из режима стабилизации и напряжение на базе \(VT1\) уменьшается. Поэтому транзистор открывается. Поскольку прямое напряжение на включенном светодиоде \(HL1\) больше, чем на \(HL2\) и транзисторе, в момент открывания транзистора светодиод \(HL1\) гаснет, а \( HL2\) — включается. Прямое напряжение на зеленом светодиоде \(HL1\) приблизительно на 0,5 В больше, чем на красном светодиоде \(HL2\), поэтому максимальное напряжение насыщения коллектор-эмиттер транзистора \(VT1\) должно быть меньше 0,5 В. Резистор R1 ограничивает ток через светодиоды, а резистор \(R2\) определяет ток через стабилитрон \(VD1\).



Рис. 3.7-6. Индикатор состояния стабилизатора



Схема простого пробника, позволяющего определять характер (постоянное или переменное) и полярность напряжения в диапазоне 3…30 В для постоянного и 2,1…21 В для действующего значения переменного напряжения приведена на рис. 3.7-7. Основу пробника составляет стабилизатор тока на двух полевых транзисторах, нагруженный на встречно-параллельно включенные светодиоды. Если на клемму \(XS1\) подается положительный потенциал, а на \(XS2\) — отрицательный, то загорается светодиод HL2, если наоборот — светодиод \(HL1\). Когда на входе переменное напряжение, зажигаются оба светодиода. Если ни один из светодиодов не горит, это означает, что входное напряжение менее 2 В. Потребляемый устройством ток не превышает 6 мА.



Рис. 3.7-7. Простой пробник-индикатор характера и полярности напряжения



На рис. 3.7-8 дана схема еще одного простого пробника со светодиодной индикацией. Он используется для проверки логического уровня в цифровых цепях, построенных на микросхемах ТТЛ. В исходном состоянии, когда к клемме \(XS1\) ничего не подключено, светодиод \(HL1\) светится слабо. Его режим задается установкой соответствующего напряжения смещения на базе транзистора \(VT1\). Если на вход будет подано напряжение низкого уровня, транзистор закроется, и светодиод погаснет. При наличии на входе напряжения высокого уровня транзистор открывается, яркость свечения светодиода становится максимальной (ток ограничен резистором \(R3\)). При проверке импульсных сигналов яркость HL1 возрастает, если в последовательности сигналов преобладает напряжение высокого уровня, и убывает, если преобладает напряжение низкого уровня. Питание пробника можно осуществлять как от источника питания проверяемого устройства, так и от отдельного источника питания.



Рис. 3.7-8. Пробник-индикатор логического уровня ТТЛ



Более совершенный пробник (рис. 3.7-9) содержит два светодиода и позволяет не только оценивать логические уровни, но и проверять наличие импульсов, оценивать их скважность и определять промежуточное состояние между напряжениями высокого и низкого уровней. Пробник состоит из усилителя на транзисторе \(VT1\), повышающего его входное сопротивление, и двух ключей на транзисторах \(VT2\), \(VT3\). Первый ключ управляет светодиодом \(HL1\), имеющим зеленый цвет свечения, второй — светодиодом \(HL2\), имеющим красный цвет свечения. При входном напряжении 0,4…2,4 В (промежуточное состояние) транзистор \(VT2\) открыт, светодиод \(HL1\) выключен. В то же время закрыт и транзистор \(VT3\), поскольку падение напряжения на резисторе \(R3\) недостаточно для полного открывания диода \(VD1\) и создания требуемого смещения на базе транзистора. Поэтому \(HL2\) тоже не светится. Когда входное напряжение становится меньше 0,4 В, транзистор \(VT2\) закрывается, загорается светодиод \(HL1\), индицируя наличие логического нуля. При напряжении на входе более 2,4 В открывается транзистор \(VT3\), включается светодиод \(HL2\), индицируя наличие логической единицы. Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода.



Рис. 3.7-9. Улучшенный вариант пробника-индикатора логического уровня ТТЛ



Еще один вариант пробника представлен на рис. 3.7-10. Если клемма \(XS1\) никуда не подсоединена, все транзисторы закрыты, светодиоды \(HL1\) и \(HL2\) не работают. На эмиттер транзистора \(VT2\) с делителя \(R2-R4\) поступает напряжение около 1,8 В, на базу \(VT1\) — около 1,2 В. Если на вход пробника подать напряжение выше 2,5 В, напряжение смещения база-эмиттер транзистора \(VT2\) превысит 0,7 В, он откроется и своим коллекторным током откроет транзистор \(VT3\). Светодиод \(HL1\) включится, индицируя состояние логической единицы. Ток коллектора \(VT2\), примерно равный току его эмиттера, ограничивается резисторами \(R3\) и \(R4\). При превышении напряжением на входе уровня 4,6 В (что возможно при проверке выходов схем с открытым коллектором) транзистор \(VT2\) входит в режим насыщения, и если не ограничить ток базы \(VT2\) резистором \(R1\), транзистор \(VT3\) закроется и светодиод \(HL1\) выключится. При уменьшении напряжения на входе ниже 0,5 В открывается транзистор \(VT1\), его коллекторный ток открывает транзистор \(VT4\), включается \(HL2\), индицируя состояние логического нуля. С помощью резистора \(R6\) регулируется яркость свечения светодиодов. Подбором резисторов \(R2\) и \(R4\) можно установить необходимые пороги включения светодиодов.



Рис. 3.7-10. Пробник-индикатор логического уровня на четырех транзисторах



Для индикации точной настройки в радиоприемниках часто применяются простые устройства, содержащие один, а иногда и несколько, светодиодов разного цвета свечения.

Схема экономичного светодиодного индикатор настройки для приемника с питанием от батареек приведена на рис. 3.7-11. Ток потребления устройства не превышает 0,6 мА в отсутствие сигнала, а при точной настройке составляет 1 мА. Высокая экономичность достигается за счет питания светодиода импульсным напряжением (т.е. светодиод не светится непрерывно, а часто мигает, однако из-за инерционности зрения такое мерцание не заметно на глаз). Генератор импульсов выполнен на однопереходном транзисторе \(VT3\). Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц. Эти импульсы управляют работой ключа на транзисторе \(DA1.2\) (один из транзисторов микросборки \(DA1\)). Однако в отсутствие сигнала светодиод не включается, так как при этом сопротивление участка эмиттер-коллектор транзистора \(VT2\) велико. При точной настройке транзистор \(VT1\), а за ним и \(DA1.1\) и \(VT2\) откроются настолько, что в моменты, когда открыт транзистор \(DA1.2\), будет загораться светодиод \(HL1\). Чтобы уменьшить потребляемый ток, эмиттерная цепь транзистора \(DA1.1\) подключена к коллектору транзистора \(DA1.2\), благодаря чему последние два каскада (\(DA1.2\), \(VT2\)) также работают в ключевом режиме. При необходимости подбором резистора \(R4\) можно добиться слабого начального свечения светодиода \(HL1\). В этом случае он выполняет и функцию индикатора включения приемника.



Рис. 3.7-11. Экономичный светодиодный индикатор настройки



Экономичные светодиодные индикаторы могут понадобиться не только в радиоприемниках с батарейным питанием, но и во множестве других носимых устройств. На рис. 3.7‑12, 3.7‑13, 3.7‑14 приведено несколько схем таких индикаторов. Все они работают по уже описанному импульсному принципу и по сути представляют собой экономичные генераторы импульсов, нагруженные на светодиод. Частота генерации в таких схемах выбирается достаточно низкой, фактически на границе зрительного восприятия, когда мигания светодиода начинают отчетливо восприниматься человеческим глазом.



Рис. 3.7-12. Экономичный светодиодный индикатор на однопереходном транзисторе



Рис. 3.7-13. Экономичный светодиодный индикатор на однопереходном и биполярном транзисторах



Рис. 3.7-14. Экономичный светодиодный индикатор на двух биполярных транзисторах



В УКВ ЧМ приемниках для индикации настройки можно применять три светодиода. Для управления таким индикатором используется сигнал с выхода ЧМ детектора, в котором постоянная составляющая положительна при незначительной расстройке в одну сторону от частоты станции и отрицательна при незначительной расстройке в другую сторону. На рис. 3.7-15 приведена схема простого индикатора настройки, работающего по описанному принципу. Если напряжение на входе индикатора близко к нулю, то все транзисторы закрыты и светодиоды \(HL1\) и \(HL2\) не излучают, а через \(HL3\) при этом протекает ток, определяемый напряжением питания и сопротивлением резисторов \(R4\) и \(R5\). При указанных на схеме номиналах он примерно равен 20 мА. Как только на входе индикатора появляется напряжение, превышающее 0,5 В, транзистор \(VT1\) открывается и включается светодиод \(HL1\). Одновременно открывается транзистор \(VT3\), он шунтирует светодиод \(HL3\), и тот гаснет. Если напряжение на входе отрицательное, но по абсолютному значению больше 0,5 В, то включается светодиод \(HL2\), а \(HL3\) выключается.



Рис. 3.7-15. Индикатор настройки для УКВ-ЧМ приемника на трех светодиодах



Схема еще одного варианта простого индикатора точной настройки для УКВ ЧМ приемника представлена на рис. 3.7-16.



Рис. 3.7-16. Индикатор настройки для УКВ ЧМ приемника (вариант 2)



В магнитофонах, низкочастотных усилителях, эквалайзерах и т.п. находят применение светодиодные индикаторы уровня сигнала. Число индицируемых такими индикаторами уровней может варьироваться от одного-двух (т.е. контроль типа “сигнал есть – сигнала нет”) до нескольких десятков.

Схема двухуровнего двухканального индикатора уровня сигнала приведена на рис. 3.7‑17. Каждая из ячеек \(A1\), \(A2\) выполнена на двух транзисторах разной структуры. При отсутствии сигнала на входе оба транзистора ячеек закрыты, поэтому светодиоды \(HL1\), \(HL2\) не горят. В таком состоянии устройство находится до тех пор, пока амплитуда положительной полуволны контролируемого сигнала не превысит примерно на 0,6 В постоянное напряжение на эмиттере транзистора \(VT1\) в ячейке \(A1\), заданное делителем \(R2\), \(R3\). Как только это произойдет, транзистор \(VT1\) начнет открываться, в цепи коллектора появится ток, а поскольку он в то же время является и током эмиттерного перехода транзистора \(VT2\), транзистор \(VT2\) тоже начнет открываться. Возрастающее падение напряжения на резисторе \(R6\) и светодиоде \(HL1\) приведет к увеличению тока базы транзистора \(VT1\), и он откроется еще больше. В результате очень скоро оба транзистора окажутся полностью открыты и светодиод \(HL1\) включится. При дальнейшем росте амплитуды входного сигнала аналогичный процесс протекает в ячейке \(A2\), после чего загорается светодиод \(HL2\). С уменьшением уровня сигнала ниже установленных порогов срабатывания ячейки возвращаются в исходное состояние, светодиоды гаснут (сначала \(HL2\), затем \(HL1\)). Гистерезис не превышает 0,1 В. При указанных в схеме значениях сопротивлений, ячейка \(A1\) срабатывает при амплитуде входного сигнала примерно 1,4 В, ячейка \(A2\) — 2 В.



Рис. 3.7-17. Двухканальный индикатор уровня сигнала



Многоканальный индикатор уровня на логических элементах представлен на рис. 3.7‑18. Такой индикатор можно применять, например, в усилителе НЧ (организовав из ряда светодиодов индикатора световую шкалу). Диапазон входного напряжения этого устройства может колебаться от 0,3 до 20 В. Для управления каждым светодиодом используется \(RS\)-триггер, собранный на элементах 2И‑НЕ. Пороги срабатывания этих триггеров задаются резисторами \(R2\), \(R4-R16\). На линию “сброс” периодически должен подаваться импульс гашения светодиодов (разумным будет подавать такой импульс с периодичностью 0,2…0,5 с).



Рис. 3.7-18. Многоканальный индикатор уровня НЧ сигнала на \(RS\)-триггерах



Приведенные выше схемы индикаторов уровня обеспечивали резкое срабатывание каждого канала индикации (т.е. светодиод в них либо светится с заданным режимом яркости, либо погашен). В шкальных индикаторах (линия последовательно срабатывающих светодиодов) такой режим работы совсем не обязателен. Поэтому для этих устройств могут использоваться более простые схемы, в которых управление светодиодами осуществляется не отдельно по каждому каналу, а совместно. Последовательное включение ряда светодиодов при увеличении уровня входного сигнала достигается за счет последовательного включения делителей напряжения (на резисторах или других элементах). В таких схемах происходит постепенное увеличение яркости свечения светодиодов при нарастании уровня входного сигнала. При этом для каждого светодиода устанавливается свой токовый режим, такой, что свечение указанного светодиода визуально наблюдается только при достижении входным сигналом соответствующего уровня (при дальнейшем увеличении уровня входного сигнала светодиод горит все более ярко, но до определенного предела). Простейший вариант индикатора, работающего по описанному принципу приведен на рис. 3.7-19.



Рис. 3.7-19. Простой индикатор уровня сигнала НЧ



При необходимости увеличения количества уровней индикации и повышения линейности индикатора схема включения светодиодов должна быть несколько изменена. Подойдет, например, индикатор по схеме рис. 3.7-20. В нем, кроме прочего, имеется и достаточно чувствительный входной усилитель, обеспечивающий работу как от источника постоянного напряжения, так и от сигнала звуковой частоты (при этом индикатор управляется только положительными полуволнами входного переменного напряжения).



Рис. 3.7-20. Линейный индикатор уровня со светодиодной шкалой





< Предыдущая   Следующая >

www.club155.ru

Индикатор напряжения на светодиодах своими руками: схемы с описанием

Светодиоды давно применяется в любой технике из-за своего малого потребления, компактности и высокой надежности в качестве визуального отображения работы системы. Индикатор напряжения на светодиодах это полезное устройство, необходимое любителям и профессионалам для работы с электричеством. Принцип используется в подсветках настенных выключателей и выключателей в сетевых фильтрах, указателях напряжения, тестерных отвертках. Подобное устройство можно сделать своими руками из-за его относительной примитивности.

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

  • светодиод;
  • резистор;
  • диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Схема примитивного индикатора тока будет выглядеть аналогичным образом, только необходимо использовать емкостное сопротивление.

Индикатор переменного и постоянного напряжения до 600 В

Следующий вариант представляет собой немного более сложную систему, из-за наличия в схеме кроме уже известных нам элементов, двух транзисторов и емкости. Но универсальность этого индикатора вас приятно удивит. Ему доступна безопасная проверка наличия напряжения от 5 до 600 В, как постоянного, так и переменного.

Основным элементом схемы индикатора напряжения выступает полевой транзистор (VT2). Пороговое значение напряжения, которое позволит сработать индикатору фиксируется разностью потенциалов затвор-исток, а максимально возможное напряжение определяет падение на сток-истоке. Он выполняет функции стабилизатора тока. Через биполярный транзистор (VT1) осуществляется обратная связь для поддержания заданного значения.

Принцип работы светодиодного индикатора заключается в следующем. При подаче на вход разности потенциалов, в контуре возникнет ток, значение которого определяется сопротивлением (R2) и напряжением перехода база-эмиттер биполярного транзистора (VT1). Для того чтобы слабенький светодиод загорелся, достаточно тока стабилизации 100 мкА. Для этого сопротивление (R2) должно быть 500-600 Ом, если напряжение база-эмиттер примерно 0,5 В. Конденсатор (С) необходим неполярный, емкостью 0,1 мкФ, служит он защитой светодиода от скачков тока. Резистор (R1) выбираем величиной 1 МОм, он исполняет роль нагрузки для биполярного транзистора (VT1). Функции диода (VD) в случае индикации постоянного напряжения – это проверка полюсов и защита. А для проверки переменного напряжения он играет роль выпрямителя, срезая отрицательную полуволну. Его обратное напряжение должно быть не меньше 600 В. Что касается светодиода (HL), то выбирайте сверхъяркий, для того, чтобы его свечение при минимальных токах было заметно.

Автомобильный индикатор напряжения

Среди областей, где применение индикатора напряжения на светодиодах имеет неоспоримую пользу, можно выделить эксплуатацию автомобильного аккумулятора. Для того чтобы аккумулятор служил долго, необходимо контролировать напряжение на его клеммах и поддерживать в заданных пределах.

Предлагаем вам обратить внимание на схему автомобильного индикатора напряжения на RGB-светодиоде, с помощью которой вы поймете, как изготовить устройство самостоятельно. RGB-светодиод отличается от обычного, наличием 3-х разноцветных кристаллов внутри своего корпуса. Данное свойство мы будем использовать для того, чтобы каждый цвет сигнализировал нам об уровне напряжения.

Схема состоит из девяти резисторов, трех стабилитронов, трех биполярных транзисторов и одного 3-цветного светодиода. Обратите внимание, какие элементы рекомендуется выбирать для реализации схемы.

  1. R1=1, R2=10, R3=10, R4=2.2, R5=10, R6=47, R7=2.2, R8=100, R9=100 (кОм).
  2. VD1=10, VD2=8.2, VD3=5.6 (В).
  3. VT – BC847C.
  4. HL – LED RGB.

Результат такой системы следующий. Светодиод загорается:

  • зеленым – напряжение 12-14 В;
  • синим – напряжение ниже 11,5 В;
  • красным – напряжение свыше 14,4 В.

Это происходит за счет правильно собранной схемы. С помощью потенциометра (R4) и стабилитрона (VD2) выставляется низший предел напряжения. Как только разность потенциалов между клеммами батареи становится меньше указанного значения – транзистор (VT2) закрывается, VT3 открывается, синий кристалл индуцирует. Если напряжение на клеммах находится в указанном диапазоне, то ток проходит через резисторы (R5,R9), стабилитрон (VD3), светодиод (HL), естественно, светит зеленым, транзистор (VT3) находится в закрытом состоянии, а второй (VT2) – в открытом. С помощью настройки переменного резистора (R2), превышение напряжения больше 14,4 В будет отображаться свечением светодиода красного цвета.

Индикатор напряжения на двухцветном светодиоде

Еще одна популярная схема индикации, это схема с использованием двухцветного светодиода для отображения степени заряда батареи или же сигнализации о включении или выключении лампы в другом помещении. Это может быть очень удобно, например, если выключатель света в подвале расположен до лестницы ведущей вниз (кстати, не забудьте прочитать интересную статью о том как сделать подсветку лестницы светодиодной лентой). До того как спуститься туда, вы зажигаете свет, и индикатор загорается красным, в выключенном состоянии вы видите зеленое свечение на клавише. В этом случае вам не придется заходить в темную комнату и уже там нащупывать выключатель. Когда вы покинули подвал, вы по цвету светодиода знаете, горит свет в подвале или нет. Одновременно с этим, вы контролируете исправность лампочки, потому что в случае ее перегорания, красным светодиод светиться не будет. Вот схема индикатора напряжения на двухцветном светодиоде.

В заключении можно сказать, что это лишь основные возможные схемы использования светодиодов для индикации напряжения. Все они несложные, и в своей реализации под силу даже дилетанту. В них не использовалось никаких дорогостоящих интегральных микросхем и тому подобное. Рекомендуем обзавестись таким устройством всем любителям и профессионалам электрикам, чтобы никогда не подвергать свое здоровье опасности, приступая к ремонтным работам, не проверив наличие напряжения.



ledno.ru

РадиоКот :: Светодиодные индикаторы уровня

РадиоКот >Схемы >Аудио >Разное >

Светодиодные индикаторы уровня

 Поздравляю кота с днем рождения, желаю долголетия и творческих успехов.



Сейчас существует много специальных микросхем для построения различных вариантов измерителей напряжения( LM3914, LM3915 и т. п.). Но они бывают не во всех магазинах, да и цены иногда кусаются. В сети бродит большое количество схем индикаторов, различного исполнения и уровня сложности. Но практически все имеют некоторые недостатки. В этой статье я хотел бы предложить ещё 3 варианта несложных измерителей уровня, сделанных без применения микроконтроллеров из доступных электронных компонентов.





Вариант 1 — линейный.

Итак, устройство представляет собой вариант АЦП последовательного счёта, и состоит из следующих частей: тактовый генератор, счетчик, резистивный ЦАП, компаратор, регистр сдвига с защелкой.



Импульсы от генератора на DD1.1 DD1.2 тактируют двоичный счетчик DD2 и регистры DD3. DD4. Микросхемы DD3, DD4 соединены последовательно и образуют 16-ти битный сдвиговый регистр, к его выходу подключены пары светодиодов, составленные в 2 линейки. На них выводиться значение измеренного входного напряжения в виде светящегося столба.

Сигналы счетчика поступают на ЦАП, он формирует ступенчатое образцовое напряжение, которое через делитель R16 идет на инвертирующие входы компараторов. Если входное напряжение оказывается выше образцового, то в регистр заталкивается 1, если ниже, то 0. К регистру компараторы подключены через коммутатор на диодах, которым управляет вторая половина счетчика DD2. Цикл измерения напряжения одного канала длится 16 тактовых импульсов, по его окончанию регистр защелкиваются, а к его информационному входу подключается другой компаратор. И далее повторяется цикл измерения для второго канала.



Для экономии регистров сделана динамическая индикация. То есть пока измеряется напряжение второго канала, на первую светодиодную линейку выводится результат измерения первого канала. И наоборот, пока измеряется напряжение первого канала, светиться вторая линейка с результатами предыдущего измерения. Из-за высокой скорости переключения кажется, что обе линейки светятся одновременно.

Цепочки R3 – C4 и R4 – C5 определяют постоянную времени, то есть время реакции индикатора на изменение входного напряжения. При уменьшении номиналов в этой цепи скорость реакции увеличивается, но не стоит их слишком сильно занижать, так как возможно мерцание индикатора.

При указанных номиналах R1, C1 частота тактового генератора примерно 1кГц.

Резистором R15 регулируется уровень опорного напряжение, подаваемого на компараторы. Тем самым можно изменять чувствительность устройства.

Так как опорное напряжение завязано на уровни лог 1 и лог 0 микросхемы — счетчика., то питаться индикатор должен от стабильного источника напряжением 5в( стабилизатора на кр142ен5, 7805 и т. п.).

Для этой схемы печатная плата не разрабатывалась.





Вариант 2 — логарифмический.

Для использования в качестве индикатора в аудио технике первый вариант устройства не очень подходит, поэтому был сделан ещё один индикатор с логарифмической шкалой. От первого варианта он отличается только узлом формирования опорного напряжения. Но логарифмический резистивный ЦАП имеет более сложную структуру чем линейный, поэтому схема получилась несколько сложней и пришлось добавить ещё одну микросхему.

Характеристики:

напряжение питания — 5в;

входное напряжение 0 … 5в;

максимальный потребляемый ток ~150мА;

цена деления шкалы 3дб;

диапазон 48дб.

Принцип работы ничем не отличается от первого варианта, поэтому я не буду повторно его описывать, приведу только диаграмму работы. На ней хорошо видно отличие формы опорного напряжения.

Подстроечным резистором настраивается уровень 0дб.

Сборка.

Плата разведена под smd компоненты. Изготавливается из одностороннего стеклотекстолита, к статье прикреплен файл 01.lay

Вид в сборе.

На плате есть некоторые моменты, которые не отображены в схеме:

во-первых 6 смд перемычек 0805, их можно заменить на низкоомные резисторы;

во-вторых у меня не было подстроечного резистора на 240к, поэтому установлен на 220к к которому последовательно подключен постоянный на 20к.

Светодиодные линейки монтируются следующим образом.

Детали.

Микросхема — возможная замена

cd4520 — к561ие10, кр1561ие10

cd4069 — 74HC04, 74AC04, к561лн2, кр1561лн2

cd4053 — 74HC4053, кр1561кп5

lm393 — lm193, lm293, lm2903





Вариант 3 — ретро.

Ну и в завершении хотелось бы показать ещё одну схему линейного индикатора, из-за которой появились первые две. Идея этого индикатора стара, различные схемные реализации в литературе ходят очень давно, я лишь подправил её под себя.

Принцип работы. Импульсы от генератора на DD1.1 DD1.2 тактируют двоичный счетчик DD2, котрый подключен к резистивному ЦАП и десятичному дешифратору DD3. На выходе дешифратора последовательно появляются сигналы лог 0. А подключенные к ним пары светодиодов соответственно последовательно загораются, получается такой бегущий огонек. ЦАП формирует опорное ступенчатое напряжение, которое поступает на входы компараторов. К выходам компараторов, через транзисторные ключи, подключены аноды светодиодных линеек. Пока входное напряжение выше образцового светодиоды светятся, как только уровень опорного напряжения оказывается выше линейка отключается. Из-за высокой скорости переключения бегущий огонек сливается в линию, длина которой эквивалентна входному напряжению.

Микросхема к155ид10 является и плюсом и минусом данной схемы. Плюс в том, что у неё мощный выходы, держат ток до 80мА(по справочнику), это позволяет получит хорошую яркость шкалы несмотря на динамическую индикацию. А минус в энергопотреблении — микросхема старая, ток потребления без нагрузки почти 50мА, при этом она сильно нагревается. И что самое печальное у неё нет аналогов в более новых сериях микросхем.

Детали:

К155ЛА3 -К555ЛА3, КР1533ЛА3 и т. д. или 74HC00, 74HCT00, 74AC00 и т. д.

К155ИД10 -К555ИД10, 74LS145, также должна подойти К555ИД6 но яркость возможно будет хуже.

К155ИЕ5 -К555ИЕ5, КР1533ИЕ5 или 74LS93, 74HCT93, 74HC93 также на эту печатную плату можно установить К155ИЕ2, К555ИЕ2, КР1533ИЕ2, 74LS90и т. д.

КТ3107 с любым индексом или любой подходящий pnp транзистор, например BC556, BC557, 2N3906 и т. п.

Диоды КД521, КД522, 1N4148 и им подобные.

Сборка.

Файл печатной платы 02.lay приложен к статье.

Отверстия в площадках под светодиоды на краю платы должны быть диаметром не менее 1,2мм, так как в них впаивается сразу по 2 вывода.

На выводы питания микросхемы счетчика нужно припаять керамический конденсатор емкостью 0.1мкФ.

Светодиодные линейки собираются следующим образом:







Заключение.

Все схемы можно применить и для измерения постоянного тока. Например в зарядном устройстве, для контроля напряжения и тока зарядки. Для этого нужно убрать входной конденсатор и диоды выпрямителя, и добавить резистор делителя.



Всем удачи, берегите хвосты!







Литература.

  1. Ю.А.Быстров, А.П.Гапунов, Г.М.Персианов. Сто схем с индикаторами. «Массовая радиобиблиотека». Выпуск 1134.
  2. Цифровой шкальный индикатор напряжения — Радиоконструктор №3 2001г стр. 21
  3. Светодиодные измерители уровня сигнала — Радио 1987, № 10
  4. Logarithmic Attenuator Calculator https://www.eijndhoven.net/jos/attenuator-calculator/index.html





Файлы:
Печатная плата 3
Печатная плата 2

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

www.radiokot.ru

4 схемы индикатора напряжения (фазы) на светодиодах своими руками

В любой технике в качестве отображения режимов работы используют светодиоды. Причины очевидны – низкая стоимость, сверхмалое энергопотребление, высокая надёжность. Поскольку схемы индикаторов очень просты, нет необходимости в покупке фабричных изделий.

Из обилия схем, для изготовления указателя напряжения на светодиодах своими руками, можно подобрать наиболее оптимальный вариант. Индикатор можно собрать за пару минут из самых распространённых радиоэлементов.

Все подобные схемы по назначению делят на индикаторы напряжения и индикаторы тока.

Работа с сетью 220В

Рассмотрим простейший вариант – проверка фазы.

Проверка наличие фазы в проводнике

Эта схема представляет собой световой индикатор тока, которым оснащают некоторые отвёртки. Такое устройство даже не требует внешнего питания, поскольку разность потенциала между фазовым проводом и воздухом или рукой достаточна для свечения диода.

Для отображения сетевого напряжения, например, проверки наличия тока в разъёме розетки, схема ещё проще.

Проверка фазы в проводнике

Простейший индикатор тока на светодиодах 220В собирается на ёмкостном сопротивлении для ограничения тока светодиода и диода для защиты от обратной полуволны.

Проверка постоянного напряжения

Нередко возникает необходимость прозвонить низковольтную цепь бытовых приборов, либо проверить целостность соединения, например, провод от наушников.

Работа с постоянным током

В качестве ограничителя тока можно использовать маломощную лампу накаливания либо резистор на 50-100 Ом. В зависимости от полярности подключения загорается соответствующий диод. Этот вариант подходит для цепей до 12В. Для более высокого напряжения потребуется увеличить сопротивления ограничивающего резистора.

Индикатор для микросхем (логический пробник)

Прозвонка микросхем

Если возникает необходимость проверить работоспособность микросхемы, поможет в этом простейший пробник с тремя устойчивыми состояниями. При отсутствии сигнала (обрыв цепи) диоды не горят. При наличии логического ноля на контакте возникает напряжение около 0,5 В, которое открывает транзистор Т1, при логической единице (около 2,4В) открывается транзистор Т2.

Такая селективность достигается, благодаря различным параметрам используемых транзисторов. У КТ315Б напряжение открытия 0,4-0,5В, у КТ203Б – 1В. При необходимости можно заменить транзисторы другими с аналогичными параметрами.

Вариант для автомобиля

Схема для автомобиля

Простая схема для индикации напряжения бортовой сети автомобиля и заряда аккумулятора. Стабилитрон ограничивает ток аккумулятора до 5В для питания микросхемой логики.

Переменные резисторы позволяют выставить уровень напряжения для срабатывания светодиодов. Настройку лучше проводить от сетевого стабилизированного источника питания.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

РадиоКот :: Линейные индикаторы на светодиодах.

РадиоКот >Статьи >

Линейные индикаторы на светодиодах.

В 1984 году болгарский инженер Кирил Мечков в журнале «Радио, телевизия, електроника» предложил схемы двухцветных линейных индикаторов напряжения на светодиодах. Принцип действия основан на разнице в напряжениях зажигания светодиодов красного и зеленого свечения. Схемы работают при приложении к входу положительного, относительно корпуса, напряжения. Во всех приведенных схемах VD1…VD10-светодиоды красного свечения, VD11…VD20-зеленого.

Схема, изображенная на Рис.1, работает следующим образом. При нулевом напряжении на входе транзисторы VT1…VT10 закрыты. Ток от источника +30В протекает через стабилизатор тока, собранный на транзисторе VT11 и резисторах R11…R13, и зеленые светодиоды с напряжением зажигания 1,9-2,0В. Высвечивается зеленая линейка. По мере увеличения входного напряжения транзистор VT1 открывается и ток начинает течь как через VD11, так и через VD1. При полностью открытом транзисторе VT1 светодиод VD1, с напряжением зажигания 1,5-1,6В, оказывается подключенным параллельно VD11 и шунтирует последний. В линейке гаснет зеленый светодиод и зажигается красный. При дальнейшем увеличении входного напряжения процесс повторяется для VT2, VD2, VD12 и так далее до VT10. Зеленая линейка на шкале заменяется красной.
Стабилизатор тока VT11 уменьшает влияние входного напряжения на яркость свечения светодиодов(для его нормальной работы и требуется питание схемы +30В).
В схеме на Рис.2 при нулевом входном напряжении транзисторы VT1…VT10 открыты, и светится красная линейка. По мере увеличения входного напряжения транзисторы, начиная с VT1 последовательно закрываются, гася красные светодиоды и зажигая зеленые.

В схеме на Рис.3, при отсутствии входного напряжения, VT1…VT10 закрыты. Светятся зеленые светодиоды и один красный (полоса с курсором). При увеличении входного напряжения VT1 открывается и подключает к корпусу светодиод VD2. Зажигаясь, VD2 шунтирует последовательно соединенные VD1 и VD11 и гасит их. Зеленая линейка укорачивается, курсор перемещается вслед за ней. И так далее до полного погасания индикаторной полосы.
Схема на Рис.4 работает по обратному принципу. При нулевом напряжении на входе светодиоды не горят, так как зашунтированы открытыми транзисторами VT1…VT10. При повышении входного напряжения, сначала закрывается транзистор VT1. Ток начинает протекать через светодиоды VD1 и VD11. В индикаторной полосе зажигаются зеленая и красная точки. При закрывании, под действием входного напряжения, транзистора VT2 VD1 гаснет, но зажигаются VD2 и VD12 и продолжает гореть VD11. Зеленая полоса увеличивается, красный курсор перемещается.
В схемах можно использовать транзисторы широкого применения с напряжением коллектор-эмиттер не ниже 30В из серий КТ315, КТ361, КТ3102, КТ3107, и.т.п.

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?

www.radiokot.ru

LM3914 — описание, характеристики, схема включения

На основе интегральной микросхемы LM3914 производителя National Semiconductors можно конструировать различные светодиодные индикаторы, имеющие линейную шкалу. Основой LM3914 является 10 компараторов.

Входной сигнал через операционный усилитель подается на инверсные входы компараторов LM3914, а прямые входы их подключены к резисторному делителю напряжения. Десять выходов являются выходами компараторов, к которым подключаются светодиоды.

Выбор работы индикации: либо режим «столбик», это когда с изменением уровня входного сигнала меняется количество светящихся светодиодов, либо режим «точка», то есть с изменением уровня сигнала, перемещаясь по линейке светится только один светодиод.

Назначение выводов LM3914:

  • 1, 10…18 —  выходы.
  • 2 — минус питания.
  • 3 — плюс источника питания от 3…18 вольт.
  • 4 — на данный вывод подается напряжение, величина которого определяет нижний уровень индикации. Допустимый уровень от Uн.min. = 0 до Uн.max. = (Uпит. – 1,5В.)
  • 5 — на данный вывод подается входной сигнал.
  • 6 — на данный вывод подается напряжение, величина которого определяет верхний уровень индикации. Допустимый уровень от Uв.min. = 0 до Uв.max. = (Uпит. – 1,5В.)
  • 7, 8 — выводы для регулирования тока, протекающего через светодиоды.
  • 9 — вывод отвечает за режим работы индикации («точка» или «столбик»)

Шаг переключения от одного светодиода к другому автоматически высчитывается микросхемой. Шаг будет равен (Uв. – Uн.)/10.

Алгоритм работы индикатора на микросхеме LM3914

До тех пор, пока на ножке Uвх. сигнал ниже  по сравнению с напряжением на выводе Uн., светодиоды не горят. Как только входной сигнал сравняется с Uн. – загорится светодиод HL1. При последующем увеличение сигнала на величину (Uв. – Uн.)/10, в режиме «точка»  выключается HL1 и одновременно загорается HL2. В том случае если LM3914 функционирует в режиме «столбик», то при включении HL2, HL1 не гаснет.

Микросхема LM3914 спроектирована для создания светодиодных индикаторов с линейной шкалой, и поэтому резисторы в составе делителя обладают одинаковым сопротивлением. Микросхема  имеет источник опорного напряжения в 1,25 вольт. С помощью подключения дополнительно 2-х резисторов  можно добиться увеличения опорного напряжения (не более  Uпит. — 2 вольта; максимум 12 вольт).

Расчет опорного напряжения можно выполнить по следующей формуле:

Uоп = (R2/R1+1)*1,25В + Iв*R2, где

  • R1 — резистор, подключаемый к ножкам  7 и 8 микросхемы LM3914.
  • R2 — резистор, подключаемый  между ножками 8 и минусом питания схемы.
  • Iв – сила тока на ножке 8 микросхемы (около 100 мкА)

Для выбора одного из двух режимов работы  нужно сделать следующее:

  • Режим «точка» — вывод 9 подключить к минусу питания или оставить неподключенным.
  • Режим «столбик» — вывод 9 подсоединить к плюсу питания микросхемы.

Технические характеристики  микросхемы LM3914

Стандартная схема подключения входного напряжения на микросхему LM3914

В зависимости от величины входного напряжения Uвх, необходимо подобрать сопротивление R1, при котором будет светиться верхний по шкале светодиод. Данное сопротивление можно вычислить по формуле: R1 = R2(Uвх/1,25 — 1).

Посредством включения резистора R3 можно добиться регулирования тока протекающего через светодиоды.

Скачать datasheet LM3914 (1,6 Mb, скачано: 4 206)

www.joyta.ru

Индикатор напряжения на трех светодиодах


В данной статье автор предлагает рассмотреть конструкцию индикатора напряжения на трех светодиодах.

Работа готового устройства выглядит так: При поступлении номинального напряжения загорается центральный (зеленый) светодиод, при падении напряжения загорается левый (красный) светодиод, при повышении загорается правый (красный) светодиод.
При выставлении переменного резистора в положении «среднее» все транзисторы будут закрыты, и напряжение будет поступать только на зеленый светодиод.

Индикатор напряжения на трех светодиодах
Перемещение ползунка переменного резистора вверх (повышение напряжения) открывает транзистор VT1, при этом прекращается подача напряжения на светодиод HL3 и напряжение подается на светодиод HL1. Если же ползунок резистора переместить вниз (тем самым понизив напряжение) это закроет транзистор VT1 и откроет транзистор VT2, что подаст напряжение на светодиод HL2. При этом возникнет небольшая задержка, прекратит свечение светодиод HL1, светодиод HL3 мигнет один раз и наконец зажжется HL2.
Индикатор напряжения на трех светодиодах

Необходимые детали и инструменты:
— Паяльник (олово и кислота к нему)
— R1 переменное сопротивление 10 кОм
— R2, R3 сопротивление 1 кОм
— VT1 КТ 315 Б
— VT2 КТ 361 Б
— HL1 красный светодиод
— HL2 красный светодиод
— HL3– зеленый светодиод
— X1 и Х2 источник питания в виде 6V
(светодиоды подбирать с напряжением питания 1.5 вольта)
— Подходящий для устройства корпус ( автор использовал спичечный коробок)

Все перечисленные детали могут присутствовать в старой советской технике — телевизорах, магнитофонах, радиоприемниках.

Для сборки схемы автор использовал печатную плату из картона, но схему можно собрать как и на весу, так и использовать для нее текстолитовую плату.
На картонную плату наносится схема удобного расположения деталей и их тип. Размер соблюдается 1:1 с оригиналом детали, чтобы в последствии все поместилось.

Индикатор напряжения на трех светодиодах

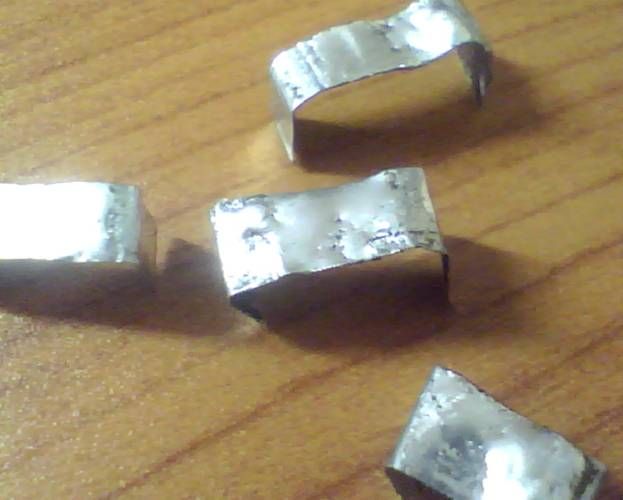

Для площадок автор использовал вот такие пролужонные скобы, вырезанные из банки кофе (можно использовать любые подходящие материалы).
Индикатор напряжения на трех светодиодах
Прикрепляем скобы к «плате».
Индикатор напряжения на трех светодиодах
Припаиваем резисторы и светодиоды.
Индикатор напряжения на трех светодиодах
После припаиваем транзисторы и переменный резистор для контроля системы.
Индикатор напряжения на трех светодиодах
На схеме показано, где у транзисторов вывод базы, коллектора, эмиттера.
Индикатор напряжения на трех светодиодах
Далее нам остается поместить готовую плату любой подходящий корпус и устройство будет полностью готово к использованию.
Индикатор напряжения на трех светодиодах

Источник Индикатор напряжения на трех светодиодах Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
