схема, устройство, ремонт рычагов, инструкции с фото и видео

Самым нагруженным элементом автомобиля ВАЗ 2107 является передняя подвеска. Действительно, она берёт на себя практически все механические нагрузки, возникающие во время движения. По этой причине важно обращать тщательное внимание на этот узел, своевременно проводить ремонт и дорабатывать его, по мере возможности устанавливая более прочные и функциональные элементы.

Назначение и устройство передней подвески

Подвеской принято называть систему механизмов, обеспечивающих упругую связь между шасси и колёсами автомобиля. Основное предназначение узла — снижать интенсивность вибраций, ударов и толчков, возникающих при движении. Динамические нагрузки машина испытывает постоянно, особенно во время передвижения по дорогам низкого качества и при перевозке грузов, т. е. в экстремальных условиях.

Именно спереди подвеска чаще всего принимает на себя удары и толчки. По праву она является самой нагруженной частью всего автомобиля. На «семёрке» передняя подвеска сделана лучше и надёжнее, чем задняя — производитель, безусловно, принял во внимание высокую загруженность узла, но это не единственная причина. На заднеприводных автомобилях передняя подвеска имеет меньше деталей, чем задняя, поэтому её устройство менее затратно.

Схема передней подвески на ВАЗ 2107 включает важные детали, без которых плавное передвижение машины было бы невозможным.

  1. Стабилизатор или балка поперечной устойчивости.Стабилизатор поперечной устойчивостиСтабилизатор поперечной устойчивости

    Стабилизатор поперечной устойчивости при поворотах перераспределяет нагрузку на колёса и удерживает автомобиль параллельно дороге

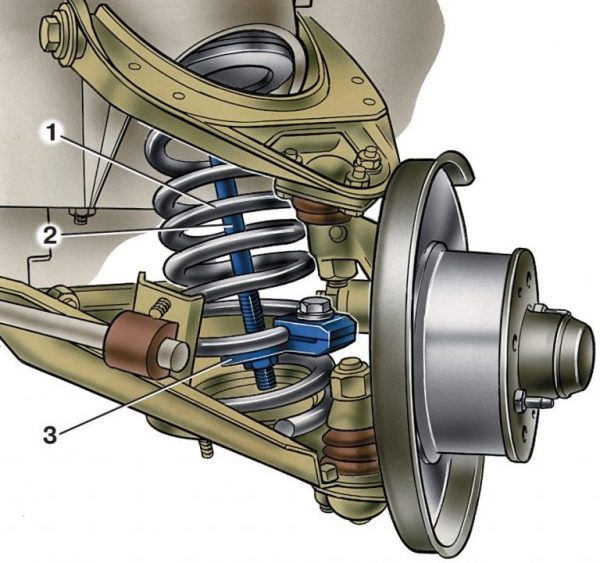

  2. Двухрычажная подвеска — главный узел ходовой спереди, состоящий из верхнего и нижнего независимого рычага. Один из них фиксируется длинным болтом через стойку брызговика, другой — крепится болтами к поперечине подвески.Двухрычажная подвескаДвухрычажная подвеска

    Верхний рычаг (поз. 1) крепится к стойке брызговика, а нижний — к поперечине подвески

  3. Шаровые опоры — соединяются со ступицами колёс через системы поворотного кулака с цапфой.
  4. Ступицы колёс.

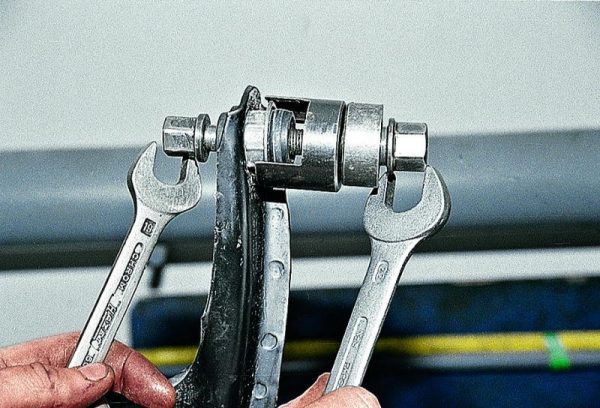

  5. Сайлентблоки или втулки — предназначены для свободного хода рычагов. Они имеют упругий полиуретановый (резиновый) вкладыш, значительно смягчающий удары подвески.СайлентблокСайлентблок

    Сайлентблок служит для смягчения ударов, передаваемых элементами передней подвески

  6. Амортизационная система — включает пружины, чашки, гидроамортизаторы. На моделях ВАЗ 2107 последних годов выпуска и на тюнингованных «семёрках» применяются стойки.

Читайте о ремонте передних пружин: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/kakie-pruzhiny-luchshe-postavit-na-vaz-2107.html

Передняя балка

В задачи передней балки входит стабилизация машины, проходящей повороты. Как известно, при манёвре возникает центробежная сила, которая может стать причиной опрокидывания автомобиля. Чтобы этого не было, конструкторы придумали балку поперечной устойчивости.

Основное назначение детали — скручивать с помощью торсионного упругого элемента противоположные колёса ВАЗ 2107. Крепится стабилизатор с помощью хомутов и вращающихся резиновых втулок прямо к кузову. С элементами подвески штанга соединяется через двойные рычаги и амортизаторные стойки или, как их ещё называют, косточки.

Рычаги

Передние рычаги являются направляющими компонентами ходовой части ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний на кузов.

Рычаги непосредственно связаны с колёсами и кузовом машины. Принято различать оба рычага подвески «семёрки», так как их замена и ремонт проводится по-разному:

  • верхние рычаги крепятся на болтах, снимать их легче;
  • нижние рычаги привинчиваются к поперечине, соединённой с лонжероном, связаны они ещё с шаровой опорой и пружиной — их замена несколько сложнее.

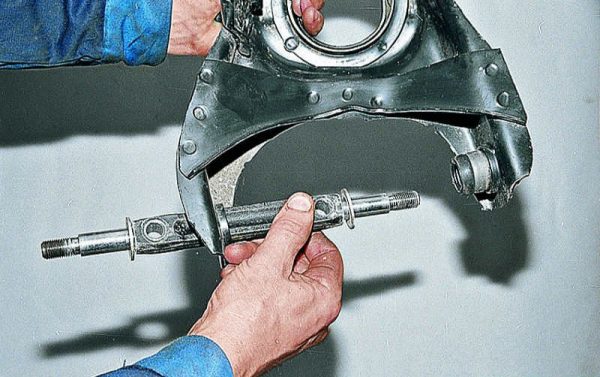

Верхние и нижние рычагиВерхние и нижние рычаги

Верхние и нижние рычаги непосредственно связаны с колёсами и кузовом машины

Узнайте больше о ремонте нижнего рычага передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Стойка амортизатора передняя

Владельцы ВАЗ 2107 узнали о существовании стоек, когда появилась модель ВАЗ 2108. Производитель с этого времени стал постепенно устанавливать новые механизмы и на «семёрки». Кроме того, стойки были облюбованы специалистами, проводящими модернизацию классического автомобиля.

Стойка амортизатора передняяСтойка амортизатора передняя

Передняя стойка амортизатора штатно устанавливалась на последние модели ВАЗ 2107

Стойка является частью амортизационной системы, в задачи которой входит гасить вертикальные колебания кузова, принимая на себя часть ударов. От технического состояния стойки зависит устойчивость машины на дороге.

Передняя стойка амортизатора включает несколько отдельных элементов:

  • стакан или верхнюю упорную чашку с подшипником. Принимает нагрузку от амортизатора и рассеивает его по всему корпусу. Это самое прочное место стойки, в которое упирается верхняя часть амортизатора. Фиксируется стакан довольно сложно, состоит из особого упорного подшипника, гаек и шайб;
    Стакан амортизатораСтакан амортизатора

    Стакан амортизатора принимает ударную нагрузку и рассеивает её по корпусу

  • амортизатор. Представляет собой двухкамерный цилиндр, по которому передвигается поршень. Внутри ёмкость заполняется газом или жидкостью. Таким образом, рабочий состав циркулирует по двум камерам. Первоочередная задача амортизатора — гасить вибрации, исходящие от пружины. Это происходит за счёт повышения давления жидкости в цилиндрах. Кроме того, предусмотрены клапаны, снижающие давление, когда это нужно. Располагаются они непосредственно на поршне;
  • пружину. Это ключевой элемент стойки, призванный устранять вибрационные дорожные огрехи. Даже передвигаясь по бездорожью, можно практически не ощущать ударов и толчков в салоне благодаря пружине стойки. Очевидно, что металл пружины должен быть максимально упругим. Сталь подбирают тщательно, учитывая общую массу автомобиля и его предназначение. Одной стороной своей пружина упирается в стакан, другой — в кузов через резиновую проставку.

Подробнее о ходовой части ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/hodovaya-chast-vaz-2107.html

Шаровая опора

Шаровая опора — это элемент передней подвески, обеспечивающий довольно жёсткое крепление нижних рычагов к ступице машины. С этими шарнирами автомобиль на дороге способен обеспечить ровное движение и необходимые манёвры. Кроме того, благодаря этим деталям водитель легко управляет колёсами.

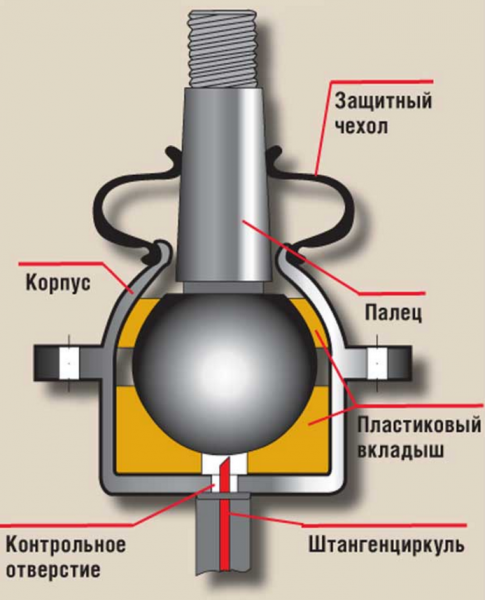

Шаровая опораШаровая опора

Шаровая опора обеспечивает жёсткое крепление рычагов к ступице машины

Состоит шаровая опора из пальца с шаром, резьбы и корпуса с выемкой. На пальце предусмотрен защитный пыльник, который является важной частью элемента. Регулярная проверка пыльников шаровых водителем позволяет избежать поломок — как только на этом защитном элементе обнаруживается трещина, надо срочно осматривать шарнир.

Вспоминаю, как я первый раз в жизни менял шаровые. Это произошло неожиданно — поехал в село к другу. Ожидалась увлекательная рыбалка. На пути к озеру пришлось резко затормозить и повернуть руль. Раздался хруст, потом стук, машину стало тянуть влево. «Шаровая полетела» — с видом знатока произнёс Толя (мой товарищ). Действительно, когда подняли машину на домкрат, оказалось, что «яблочко» выскочило из гнезда — это какой силы должен был быть удар! Видимо, шаровая до этого тоже подвергалась сильным нагрузкам — я часто выезжал на грунтовку, да и не жалел «семёрку», порой ездил по полю, камням и ямам. Толя пешком отправился за новыми шарнирами. Поломанную деталь заменили на месте, вторую я после установил у себя в гараже. Рыбалка не удалась.

Ступица

Ступица находится в центре конструкции передней подвески и представляет собой округлую деталь, связанную с валом. Она имеет подшипник, модель и прочность которого зависит от поставленных конструкторских задач.

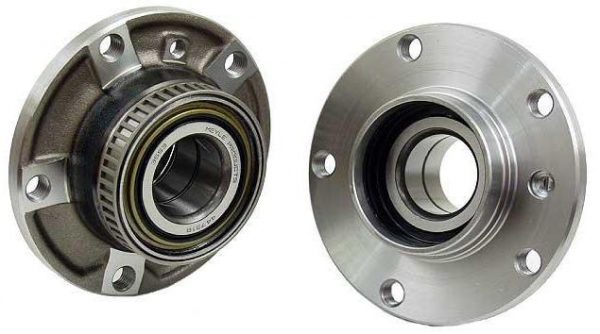

Ступица передней подвескиСтупица передней подвески

Ступица передней подвески имеет специальный ступичный подшипник

Таким образом, ступица состоит из корпуса, металлических шпилек для колёс, подшипников и датчиков (устанавливаются не на все модели).

Поворотный кулак является важной частью ступицы, ведь благодаря этому компоненту с ней интегрируется вся передняя подвеска. Фиксируется элемент с помощью шарниров к ступице, рулевым наконечникам и стойке.

Схема элементов ступицыСхема элементов ступицы

Поворотный кулак играет важную роль, связывая ступицу с подвеской

Неисправности передней подвески

Неполадки с подвеской ВАЗ 2107 возникают из-за плохих дорог. Первым делом страдают шаровые опоры, затем выходят из строя стойки и другие элементы амортизационной системы.

Стук

Довольно часто владельцы «семёрки» жалуются на стук при езде со скоростью 20–40 км/ч. Затем по мере ускорения глухой звук исчезает. Район шума — передняя подвеска.

Первым делом рекомендуется поставить машину на подъёмник и проверить, как работают шаровые, амортизаторы, сайлентблоки. Возможно, что вырабатываются подшипники ступицы.

Опытные владельцы ВАЗ 2107 утверждают, что стук на малой скорости, исчезающий по мере ускорения, связан с амортизаторами. Они получают вертикальный удар снизу, когда движение машины слабое. На высокой скорости автомобиль выравнивается, стуки исчезают.

Подробная инструкция действий водителя, заметившего стук, приведена ниже.

  1. Осмотреть бардачок, элементы щитка приборов и другие детали салона, которые могут стучать. Проверить стоит также защиту двигателя и некоторые детали под капотом — может, что-то ослабло.
  2. Если всё в порядке, надо переходить к проверке подвески.
  3. Первым делом надо проконтролировать состояние сайлентблоков — резиновые втулки на обоих рычагах проверить обязательно. Стучат втулки, как правило, при трогании с места или резком торможении. Проблема устраняется затяжкой болтов и гаек или заменой элементов.
  4. Диагностировать опорный подшипник амортизационной стойки. Многие делают так: открывают капот, ставят одну руку на опорный подшипник, другой качают машину. Если элемент выработался, сразу почувствуются толчки и стуки.Проверка опорного подшипника амортизационной стойкиПроверка опорного подшипника амортизационной стойки

    Для проверки опорного подшипника амортизационной стойки надо положить руку сверху и проверить наличие вибрации при раскачивании автомобиля

  5. Осмотреть шаровые опоры. Стук этих элементов характеризуется металлическим глухим звуком, его надо научиться определять на слух. Чтобы не снимать шарниры, но удостовериться, что они неисправны, поступают так: автомобиль загоняют на яму, разгружают переднюю подвеску, снимают колесо и вставляют между корпусом верхней опоры и цапфой ломик. Монтировку покачивают вниз/вверх, проверяя люфт шарового пальца.Проверка шаровой опорыПроверка шаровой опоры

    Проверку шаровой опоры можно провести и без демонтажа элементов, вставив монтировку и проверив люфт пальца шаровой опоры

  6. Проверить стойки. Они могут начать стучать из-за слабого крепления. Возможно также, что износились втулки амортизатора. Шуметь может и стойка, если она пробита и подтекает — это легко определить по следам жидкости на её корпусе.
Видео: что стучит в передней подвеске

Машину тянет в сторону

Если машину начинает тянуть в сторону, возможно, деформирован поворотный кулак или рычаг подвески. На старых автомобилях ВАЗ 2107 не исключена потеря упругости пружины стойки.

В основном, если машину тянет в сторону, это бывает связано с тормозными колодками, люфтом рулевой и другими сторонними причинами, не относящимися к подвеске. Поэтому рекомендуется действовать методом исключения, а уже потом тестировать подвеску.

Гул при поворотах

Гул при поворотах происходит вследствие износа подшипника ступицы. Характер шума таков: наблюдается с одной стороны, появляется до скорости 40 км/ч, после исчезает.

Вот как надо проверять ступичный подшипник на люфт.

  1. Вывесить переднее колесо на домкрате.
  2. Взяться за верхнюю и нижнюю часть колеса руками, начать качать его от себя/к себе.Проверка ступичного подшипникаПроверка ступичного подшипника

    Для проверка ступичного подшипника нужно взяться за колесо обеими руками и начать качать его от себя/к себе

  3. Если наблюдается люфт или стук, значит, подшипник надо менять.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

  1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
  2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.Проседание пружин подвескиПроседание пружин подвески

    При постоянной интенсивной нагрузке пружины передней подвески могут потерять свою упругость и просесть

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

  1. Подъёмником.
  2. Набором различных ключей, включая баллонный.
  3. Монтировкой.
  4. Бруском.
  5. Проволочным крюком.

Теперь подробнее о замене.

  1. Автомобиль поставить на домкрат, снять колёса.
  2. Демонтировать стойки или обычные амортизаторы.
  3. Фиксаторы верхнего рычага ослабить.

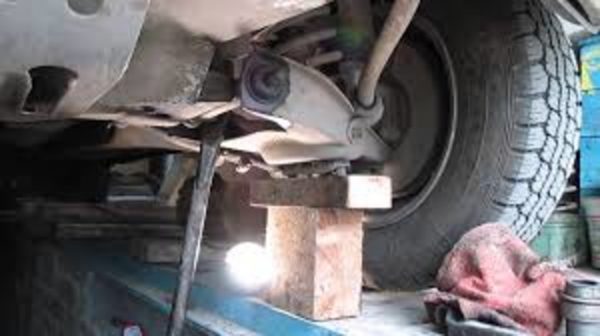

  4. Установить под машину брусок, поднять домкратом нижний рычаг.

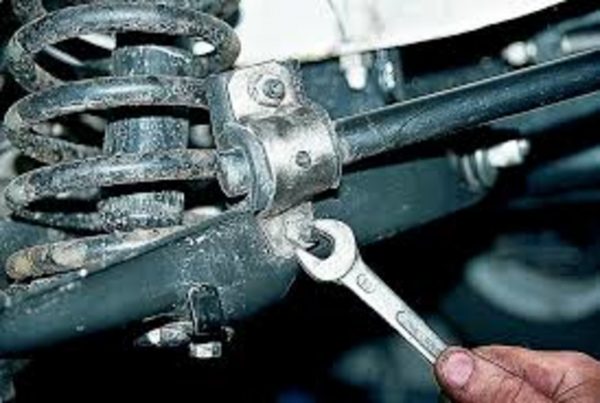

  5. Открутить крепление стабилизаторной балки.Гайка стабилизаторной балкиГайка стабилизаторной балки

    Гайка стабилизаторной балки откручивается ключом на 13

  6. Убрать подъёмник.

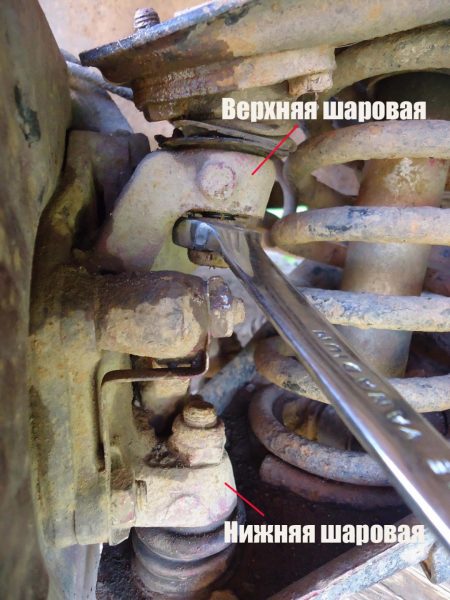

  7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.Гайки нижнего и верхнего шарового шарнировГайки нижнего и верхнего шарового шарниров

    Гайки нижнего и верхнего шарового шарниров полностью откручивать не нужно

  8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.Выбивание пальца опоры из поворотного кулакаВыбивание пальца опоры из поворотного кулака

    Палец опоры нужно выбивать из поворотного кулака молотком, придерживая другую часть монтировкой

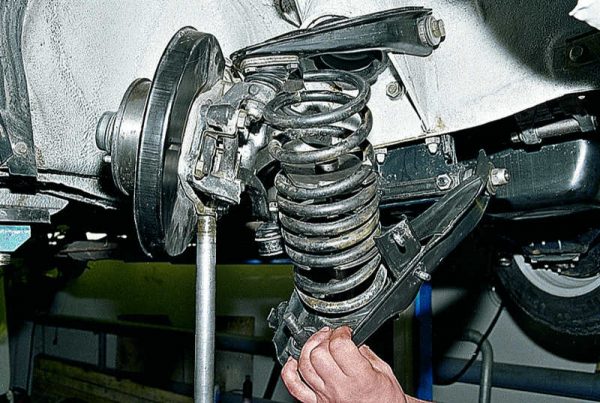

  9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.Снятие пружиныСнятие пружины

    Для снятия пружины нужно закрепить верхний и отпустить нижний рычаг подвески

  10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружинаУсиленная пружина

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвескиКомплект элементов пневмоподвески

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

  1. ВАЗ 2107 устанавливается на яму.
  2. Обесточивается аккумуляторная батарея.
  3. С автомобиля демонтируются колёса.
  4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
  5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.Элементы пневмоподвески под капотомЭлементы пневмоподвески под капотом

    Элементы пневмоподвески под капотом соединяются через шланги и интегрируются с бортовой системой

  6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.
Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

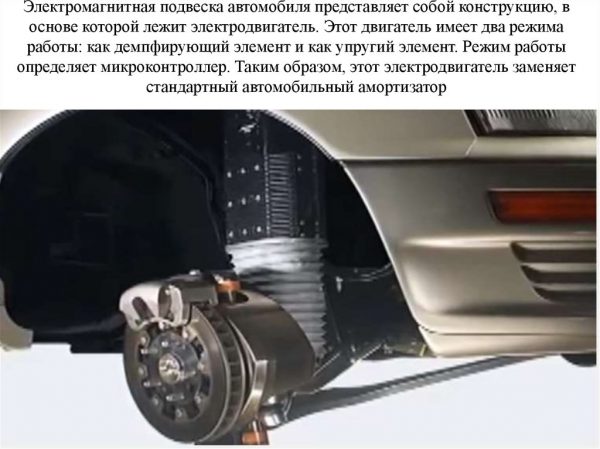

Электромагнитная подвескаЭлектромагнитная подвеска

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

bumper.guru

Передняя подвеска ВАЗ 2107: ремонт своими руками

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и  нижний рычаги, которые существуют независимо; верхний – закреплён через    стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине    подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры    тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется    замена.
  • шаровые шарниры, или просто «шаровые» — к ним    через систему поворотного кулака с цапфой в конечном итоге устанавливается    ступица колеса.
  • устройство амортизации включает в себя пружину,    установленную в чашках, и амортизатор гидравлического типа, установленный    внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

Устройство и наиболее важные детали подвески ВАЗ 2107:

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак;  13, 36 — верхний и нижний рычаги;  17 — опорный стакан;  18 — подушки крепления амортизатора;  21 — верхняя опорная чашка пружины;  22 — ось верхнего рычага;  29 — кронштейн крепления поперечины к лонжерону;  30 — поперечина передней подвески;  33 — штанга стабилизатора;  34 — лонжерон кузова;  37 — болты крепления оси нижнего рычага; 40 — амортизатор;

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

Какие неисправности могут быть у подвески?

  • Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
  • «Усталость» металла, при котором возможна поломка пружин и амортизаторов.

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража,  да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Что можно определить при осмотре подвески?

  • Состояние износа, раскрошенности, сухости всех деталей из резины;
  • Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста:  нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
  • Целостность всех витков пружин с правой и левой стороны;
  • Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы  внизу машины, перед началом  диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

Затем:

  • Выворачивают гайку пальца шаровой (например, верхней).
  • Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
  • Выворачивают шаровую опору и извлекают её в защитном чехле.
  • Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Сайлент – блоки.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

  • Отворачиваем гайку крепления на штоке;
  • Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
  • Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
  • Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
  • Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

7vaz.ru

Детали передней подвески ВАЗ 2107 Семёрка


При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поворотного кулака, оси нижнего рычага, рычагов подвески, поперечины и элементов передка кузова, а также проверьте зазор в верхнем шаровом шарнире и состояние нижнего шарового шарнира.
Деформация оси нижнего рычага определяется осмотром.
Деформация поперечины передней подвески проверяется в следующем порядке:

Рисунок 5–1. Передняя подвеска: 1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 — кронштейн буфера хода сжатия; 17 — опорный стакан амортизатора; 18 — подушки крепления амортизатора; 19 — шайба подушки; 20 — изолирующая прокладка пружины подвески; 21 — верхняя опорная чашка пружины подвески; 22 — ось верхнего рычага подвески; 23 — внутренняя втулка шарнира; 24 — наружная втулка шарнира; 25 — резиновая втулка шарнира; 26 — опорная шайба;  27 — регулировочная шайба; 28 — дистанционная шайба;  29 — кронштейн крепления поперечины к лонжерону кузова; 30 — поперечина передней подвески; 31 — крепления штанги стабилизатора; 32 — подушка штанги стабилизатора; 33 — штанга стабилизатора; 34 — лонжерон кузова; 35 — ось нижнего рычага; 36 — нижний рычаг подвески; 37 — болты крепления оси нижнего рычага; 38 — пружина подвески; 39 — обойма крепления штанги стабилизатора; 40 — амортизатор; 41 — болт крепления амортизатора; 42 — гайка крепления кронштейна амортизатора к рычагу подвески; 43 — кронштейн крепления амортизатора к нижнему рычагу подвески; 44 — нижняя опорная чашка пружины подвески; 45 — обойма вкладыша нижней опоры; 46 — корпус подшипника нижней опоры; 47 — вкладыш  обоймы шарового пальца; 48 — подшипник нижней опоры; 49 — шаровой палец; 50 — ограничитель доворота передних колес


— отверните гайки крепления осей нижних рычагов так, чтобы в полученный зазор между дистанционной шайбой 28 (Рисунок 5–1) и привалочной поверхностью поперечины поместилась ножка штангенциркуля вплотную к стержню переднего болта;
— замерьте длину поперечины между плоскостями установки осей нижних рычагов (левого и правого) в зоне передних болтов. Расстояние должно быть 611±1 мм.
Если поперечина деформирована так, что углы установки колес не поддаются регулировке — замените поперечину.
Состояние резинометаллических шарниров проверяется в следующем порядке:
— убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины, а затем вывесите передние колеса автомобиля;

Рисунок 5–2. Проверка состояния резинометаллического шарнира рычага передней подвески: 1 — резиновая втулка шарнира; 2 — наружная втулка шарнира; 3 — гайка крепления оси рычага подвески; 4 — ось рычага подвески; 5 — упорная шайба шарнира; 6 — внутренняя втулка шарнира


— замерьте радиальное смещение А (Рисунок 5–2) наружной втулки 2 относительно внутренней втулки 6 и расстояние В между наружной шайбой 5 и внешним торцом наружной втулки 2.
Резинометаллические шарниры подлежат замене:
— при разрывах и одностороннем «выпучивании» резины;
— если радиальное смещение А превышает 2,5 мм;
— если размер В не укладывается в пределах 3–7,5 мм для нижнего рычага, 1,5–5 мм — для верхнего рычага.
Если размер В выходит за указанные пределы, проверьте правильность запрессовки резинометаллического шарнира в гнезда рычага.
Износ резинометаллических шарниров является одной из причин невозможности регулировки развала колес, когда удалены все шайбы из-под оси нижнего рычага.
Зазор в верхних шаровых шарнирах проверяется с помощью приспособления 02.8701.9500 в следующем порядке:
— установите автомобиль на ровной горизонтальной площадке с твердым покрытием, поднимите правую переднюю часть автомобиля и снимите колесо;

Рисунок 5–3. Замер зазора в верхнем шаровом шарнире приспособлением 02.8701.9500 (тормоз условно не показан): 1 — динамометрический ключ; 2 —защитный кожух тормоза; 3 — рычажок; 4 — винт; 5 — удлинитель индикатора; 6 — болт; 7 — индикатор; 8 — основание; 9 — втулка; 10 — колодка; 11 — ось; 12 —пружина; 13 — шайба; 14 — шплинт; 15 — ступица колеса; 16 — кронштейн


— подставьте под нижний шаровой шарнир деревянную колодку 10 (Рисунок 5–3) высотой 190 мм и опустите на нее автомобиль;
— установите втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарнира, наденьте на втулку основание 8 и слегка закрепите его винтом 4;
— передвигая приспособление, установите рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затяните винт 4;
— установите в стойку основания 8 индикатор 7 до упора его ножки в рычажок 3 с натягом 2–3 мм и затяните болт 6;
— прикрепите кронштейн 16 к ступице 15 двумя болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и моментом 196 Н·м (20 кгс·м) поверните ключ к автомобилю и от него, оба показания индикатора суммируйте;
— суммарные показания индикатора не должны превышать 0,8 мм;
— повторите операции для подвески левого переднего колеса.
Состояние нижних шаровых шарниров проверяется в следующем порядке:
— установите автомобиль на ровной горизонтальной площадке с твердым покрытием и, подняв правую переднюю часть автомобиля, снимите колесо;

Рисунок 5–4. Схема проверки нижних шаровых шарниров: 1 — ступица колеса; 2 — нижний рычаг; 3 — нижний шаровой шарнир; 4 — штангенциркуль; 5 — деревянная колодка


— поставьте под ступицу 1 (Рисунок 5–4) деревянную колодку 5 высотой 280 мм и опустите на нее автомобиль, очистите нижнюю часть шарнира от пыли и грязи и выверните коническую пробку;
— замерьте глубиномером штангенциркуля 4 расстояние h как показано на схеме;
— повторите операции для подвески левого переднего колеса.
Если hі11,3 мм, снимите шарнир с автомобиля и тщательно осмотрите. На корпусе шарнира не должно быть трещин, а в смазке — грязи. При наличии грязи в смазке, трещин на корпусе шарнира, а также при hі11,8 мм — замените шарнир.
Состояние элементов передка кузова проверяйте, как указано в разделе «Кузов».


Передняя подвеска
Детали передней подвески
Углы установки колёс
Поломки передней подвески
Зазор в подшипниках передней ступицы
Смазка подшипников ступицы
Снятие и установка передней подвески
Переборка частей подвески
Ремонт подвески
Пружины подвески
Замена шарниров рычагов

Задняя подвеска
Снятие и установка подвески
Состояние задней подвески
Амортизаторы

Переборка амортизатора

vazila-2107.ru

описание, диагностика и ремонт, инструкции с фото и видео

Ходовая часть автомобиля — это комплекс различных механизмов и узлов, которые позволяют машине не только передвигаться по поверхности, но и делают это передвижение максимально комфортным и безопасным для водителя. Заднеприводная «семёрка» имеет несложную конструкцию ходовой, однако в случае повреждений и дефектов может потребоваться помощь специалиста.

Ходовая часть ВАЗ 2107

Ходовая часть ВАЗ 2107 состоит из двух подвесок: на передней и задней осях. То есть на каждой оси машины имеется свой комплекс механизмов. На передней оси монтируется подвеска независимого типа, на задней — зависимая, так как автомобиль оснащён задним приводом.

Работа этих узлов призвана обеспечивать ровный и мягкий ход автомобиля. К тому же именно подвеска отвечает за целостность кузова во время езды по неровным дорогам. Поэтому работоспособность любого элемента очень важна — ведь малейшая неточность в функции какой-либо детали может привести к серьёзным поломкам.

Передняя подвеска

Передняя подвеска на «семёрке» — полностью независимая. В её состав включаются:

  • рычаг верхнего положения;
  • рычаг нижнего положения;
  • стабилизаторная установка, отвечающая за устойчивость машины;
  • мелкие вспомогательные детали.

Подробнее о нижнем рычаге передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Грубо говоря, именно рычажные элементы и стабилизатор являются соединительным проходом между колесом и корпусом кузова. Каждое из колёс передней пары монтируется на ступицу, которая легко и без трений крутится на подшипниках. Для того, чтобы ступица надёжно держалась, с наружной стороны колеса надевается колпак. Однако такое оснащение позволяет колесу вращаться только в двух направлениях — вперёд и назад. Поэтому передняя подвеска обязательно включает в свой состав и шаровую опору, и поворотный кулак, которые помогают колесу поворачивать в стороны.

Шаровая опораШаровая опора

Без опоры невозможны повороты колеса влево-вправо

Шаровая опора в конструкции ВАЗ 2107 отвечает не только за повороты, но и за минимизацию вибрации от дороги. Именно шаровая принимает на себя все удары от попадания колеса в яму или при наезде на дорожное препятствие.

Узнайте больше о передней балке ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/perednyaya-balka-vaz-2107.html

Чтобы величина дорожного просвета не сокращалась во время движения, подвеска оснащается амортизатором. Для адаптации «семёрки» к российским дорогам амортизатор дополнительно комплектуется пружиной. Пружина «вьётся» вокруг амортизатора, создавая с ним единое целое. Механизм устанавливается строго вертикально, чтобы обеспечить максимальный клиренс в любых условиях движения. Такой механизм отлично выдерживает все дорожные передряги, при этом кузов не испытывает сильной вибрации и толчков.

Амортизатор + пружинаАмортизатор + пружина

Комплексная работа амортизатора и пружины помогает достичь ровного хода машины

В составе передней части ходовой также имеется и поперечина. Именно эта деталь соединяет между собой все элементы подвески и выводит их на работу с рулевой колонкой.

Поперечина передней подвескиПоперечина передней подвески

Поперечина является соединительным звеном между ходовой и рулевой частями авто

Передняя подвеска принимает на себя вес двигателя, а потому испытывает повышенные нагрузки. В связи с этим её конструкция и дополнена более мощными пружинами и весомыми поворотными элементами.

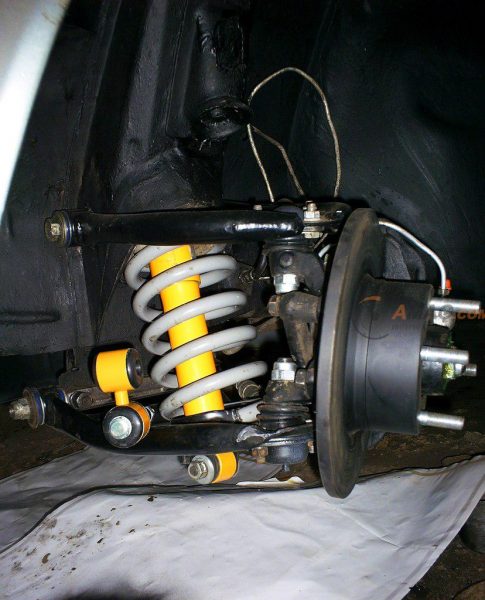

Схема передней подвескиСхема передней подвески

1 — пружина, 2 — амортизатор, 3 — стабилизатор устойчивости

Задняя подвеска

Все элементы задней подвески на ВАЗ 2107 монтируются к задней оси автомобиля. Так же, как и передняя ось, она соединяет пару колёс и обеспечивает их вращение и повороты.

Колёса задней пары насаживаются на ступицы. Однако существенным отличием от конструкции передней подвески является отсутствие поворотных вращательных механизмов (кулачок и опора). Задние колёса на автомобиле — ведомые и полностью повторяют движения передних колёс.

Ступицы задних колёсСтупицы задних колёс

Ступицы не являются частью подвески, но также выполняют роль соединительного узла между колесом и балкой

С обратной стороны каждой ступицы к колесу подведён тросик тормоза. Именно через трос можно заблокировать (остановить) задние колёса, просто подняв ручник в салоне на себя.

Трос ручникаТрос ручника

Блокировка задних колёс производится водителем из салона

Для защиты от ударов с дороги задняя подвеска оснащена амортизаторами и отдельными пружинами. При этом амортизаторы стоят не прямо вертикально, как на передней части ходовой, а немного наклонены в сторону редуктора вращения. Однако пружины имеют строго вертикальное расположение.

Задние амортизаторыЗадние амортизаторы

Положение амортизаторов с наклоном обусловлено наличием редуктора в задней части авто

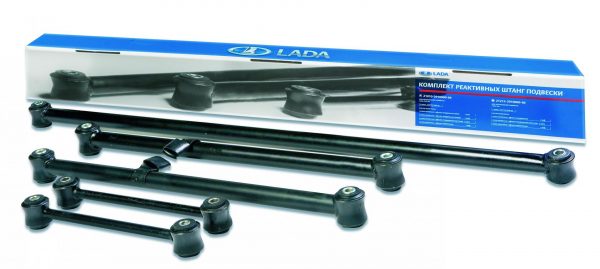

Сразу же под пружинами с внутренней стороны оси есть крепёж продольной штанги. Там размещается редуктор, который обеспечивает передачу вращения от коробки передач до задних колёс. Чтобы редуктор как можно дольше сохранял свою работоспособность, конструкторы АвтоВАЗа выполнили сборку задней подвески вместе с карданным валом: во время движения они двигаются синхронно.

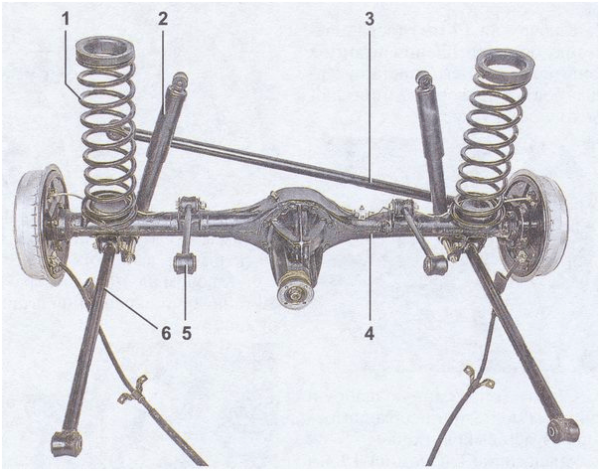

Схема задней подвескиСхема задней подвески

1 — пружина, 2 — амортизатор, 3 — поперечная штанга, 4 — балка, 5 и 6 — продольные штанги

На моделях ВАЗ 2107, выпущенных после 2000 г. вместо амортизаторов устанавливаются специальные амортизационные системы. Такая система включает в себя пружины, чашки и гидравлические амортизаторы. Разумеется, современное оснащение делает ход «семёрки» более плавным даже на самых убитых дорогах.

Новая амортизационная система ВАЗНовая амортизационная система ВАЗ

Улучшенная конструкция ходовой делает «семёрку» более комфортной в эксплуатации

Узнайте, как поменять втулки на заднем стабилизаторе: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zadniy-stabilizator-na-vaz-2107.html

Как проверить ходовую на «семёрке»

Самостоятельная проверка ходовой части ВАЗ — процедура сравнительно простая и быстрая. Никакого специального инструмента не потребуется, однако необходимо загнать машину на эстакаду или яму.

Проверка ходовой подразумевает визуальный осмотр, поэтому нужно будет позаботиться о хорошем качестве освещения. В ходе осмотра необходимо тщательно обследовать все узлы подвесок, особое внимание уделить:

  • состоянию всех резиновых элементов — они не должны быть сухими и потрескавшимися;
  • состоянию амортизаторов — не должно быть следов подтекания масла;
  • целостности пружин и рычагов;
  • наличию/отсутствию люфта в шаровых опорах.
Осмотр ходовойОсмотр ходовой

Любые подтекания масла и трещины свидетельствуют о том, что скоро элемент выйдет из строя

Этой проверки вполне достаточно, чтобы найти проблемную деталь в составе ходовой части автомобиля.

Видео: диагностика ходовой

Ходовая часть на ВАЗ 2107 имеет довольно простое строение. Важным фактом можно считать возможности для самостоятельного выявления неисправностей ходовой и простоту диагностики.

bumper.guru

Устройство и ремонт передней подвески ВАЗ 2107 (Видео)

“Семерка” — последняя заднеприводная машина в модельном ряде ВАЗ. Передняя подвеска ВАЗ 2107 имеет меньше деталей, чем у “старших” переднеприводных моделей, потому ремонт ее проще.

передняя подвеска ваз 2107

передняя подвеска ваз 2107

Устройство передней подвески ВАЗ 2107

“Семерка” оснащена независимой подвеской, состоящей из верхнего и нижнего рычага, пружины и амортизатора с каждой стороны. Нижние рычаги связаны между собой через стабилизатор поперечной устойчивости.

Оси нижних рычагов жестко прикреплены к поперечине (балке), которая закреплена на передних лонжеронах кузова. Роль осей верхних рычагов выполняют болты крепления, которыми рычаги прикручены к стойкам брызговиков.

Подвижность рычагов обеспечивается за счет резинометаллических шарниров — сайлентблоков.

Ступица колеса прикручена к поворотному кулаку, который удерживается на концах рычагов за счет шаровых опор (верхней и нижней). Это обеспечивает поворот колес вокруг вертикальной оси.

Пружины передней подвески, сглаживающие неровности при проезде неровных участков дороги, стоят между нижними рычагами и брызговиком. Что пружины не смещались во время езды, их края вставлены в опорные чашки.

Амортизаторы, поглощающие энергию колебаний, крепятся корпусом к нижнему рычагу, а их штоки прикручены к брызговикам через резиновые подушки.

Стабилизатор поперечной устойчивости соединяется с рычагами и лонжеронами через резиновые втулки, чтобы исключить непосредственный контакт металлических деталей и компенсировать ударные нагрузки.

Неисправности передней подвески ВАЗ 2107

Ремонт или замена передней подвески ВАЗ 2107 требуется в случае износа или поломки ее деталей. Больше всего подвержены износы резиновые и резинометаллические втулки, амортизаторы и шаровые опоры. Поломка последних наиболее опасна, так как поворотный кулак в таких случаях выворачивается вместе с колесом, а машина теряет управление.

Для определения поломок необходимо провести осмотр и диагностику состояния передней подвески.

Осмотр состоит в проверке отсутствия подтеканий масла из амортизаторов, состояния резиновых частей деталей и целостности пружины.

Проверка деталей передней подвески ВАЗ 2107

Состояние амортизаторов проверить просто: сильно надавить на крыло, заставляя пружину и амортизатор сжаться и отпустить. Машина должна вернуться в исходное состояние и не продолжать раскачиваться.

Состояние шаровых опор можно оценить, проверив люфты деталей при нагруженной и разгруженной подвеске.

Все резиновые детали (пыльники, втулки, сайлентблоки) необходимо менять при первых признаках износа или повреждения. Сайлентблоки также подлежат замене в случае наличия люфта рычага на оси.

Замена шаровых опор ВАЗ 2107

Для замены шаровой необходимо поддомкратить и снять колесо. Затем открутить гайку, удерживающую в поворотном кулаке палец опоры и выпрессовать последний.

После этого можно открутить опору от рычага и снять вместе с пыльником. Остается установить новую шаровую опору с новым пыльником и произвести сборку, выполнив предыдущие операции в обратной последовательности.

После замены шаровой желательно отрегулировать углы установки передних колес (развал-схождение).

Замена сайлентблоков ВАЗ 2107

Ремонт передней подвески ваз 2107 часто требует замены сайлентблоков. Для проведения этой операции необходимо снять верхний рычаг. Сайлентблоки нижнего рычага можно менять без демонтажа рычага с автомобиля.

Сайлентблоки выпрессовываются из рычага и запрессовываются в него при помощи специального съемника. Для снятия верхнего рычага необходимо выпрессовать палец опоры.

Сайлентблоки нижних рычагов можно заменить, открутив гайки на оси рычага. Снимать нижние рычаги стоит лишь для замены на новые. Но такая операция обычно требуется лишь при ликвидации последствий ДТП.

Замена передних амортизаторов ВАЗ 2107

Передние амортизаторы ВАЗ 2107 нельзя отремонтировать, поэтому в случае плохой работы или наличия масляных потеков их меняют на новые. Чтоб заменить их, достаточно открутить две гайки крепления на нижнем рычаге и гайку, фиксирующую шток амортизатора в чашке брызговика. Амортизаторы извлекаются и вставляются через отверстие в нижнем рычаге. Чтоб достать или вставить амортизатор, его необходимо сжать.

Замена передних пружин ВАЗ 2107

Замена пружин передней подвески производится после снятия амортизаторов и отстыковки стабилизатора поперечной устойчивости (последний мешает свободно ходить рычагам). Также для замены пружины следует ослабить гайки, крепящие ось нижнего рычага.

Чтобы максимально опустить нижний рычаг и высвободить пружину, необходимо выпрессовать палец нижней шаровой опоры из поворотного кулака.

Новую пружину перед установкой необходимо сжать и зафиксировать специальными стяжками.

Сборка узла производится в обратной последовательности. Стяжки с пружины можно снимать лишь после крепления пальца шаровой в поворотном кулаке.

Более подробную информацию по замене пружин вы можете прочитать здесь

Ремонт подвески ВАЗ 2107 не представляет особой сложности и не требует специальных знаний и особой квалификации. Вопрос лишь в наличии в гараже специального инструмента (съемников и стяжек) и смотровой ямы.

Вот видео о полной разборке и правильной последовательности передней подвески

semerkavaz.ru

Нижний рычаг передней подвески ВАЗ 2107: назначение, описание устранение неисправностей

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается. Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Нижний рычаг ВАЗ 2107Нижний рычаг ВАЗ 2107

Нижний рычаг ВАЗ 2107 в сборе

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Нижний рычагНижний рычаг

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу. Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание.

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

Шаровая опораШаровая опора

От попадания внутрь шаровой опоры влаги и мусора она защищена специальным чехлом (пыльник)

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

СайлентблокСайлентблок

Металлические втулки могут соединяться резиновыми или полиуретановыми вставками

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

  • уменьшить деформации, возникающие в подвеске;
  • улучшить управляемость автомобилем;
  • убрать выжимание, которое свойственно резиновым изделиям;
  • снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Болт крепления осиБолт крепления оси

Ось нижнего рычага крепится двумя болтами

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

  • сильное повреждение нижнего рычага;
  • появление трещин.

Для выполнения работ понадобятся такие инструменты:

  • набор рожковых ключей;
  • набор головок;
  • щётка по металлу;
  • домкрат;
  • съёмник для выпрессовки сайлентблоков;Съёмник для выпрессовки сайлентблоковСъёмник для выпрессовки сайлентблоков

    Специальный съёмник для демонтажа разных сайлентблоков

  • приспособление для снятия шаровых опор;Съёмник для шаровых опорСъёмник для шаровых опор

    Специальный съёмник для демонтажа шаровых опор

  • монтажная лопатка;
  • проникающая жидкость;
  • молоток;
  • тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

  1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.Поднятие ВАЗ 2107 домкратомПоднятие ВАЗ 2107 домкратом

    При помощи домкрата поднимают переднюю сторону автомобиля

  2. Снимают колесо.Снимают колесоСнимают колесо

    Откручивают болты и снимают колесо

  3. Откручивают нижнее крепление амортизатора.Освобождение амортизатораОсвобождение амортизатора

    Откручивают нижнее крепление амортизатора

  4. Ослабляют гайки на оси.Ослабление затяжки осиОслабление затяжки оси

    Ослабляют затяжку гаек оси нижнего рычага

  5. Освобождают крепление подушки стабилизатора.Освобождают крепёж подушки стабилизатораОсвобождают крепёж подушки стабилизатора

    Отворачиваем крепёж подушки стабилизатора поперечной устойчивости

  6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.Нагрузка подвескиНагрузка подвески

    Под рычаг подставляют опору и опускают домкрат

  7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.Выпрессовка шарового пальцаВыпрессовка шарового пальца

    Выпрессовка шарового пальца может проводиться при помощи съёмника или молотка и деревянной наставки

  8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.
  9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.Снятие пружиныСнятие пружины

    Поддевают пружину подвески и демонтируют её с опорной чаши

  10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.
    Откручивание болтов, крепящих осьОткручивание болтов, крепящих ось

    Чтобы освободить ось, надо открутить гайки на крепёжных болтах

  11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.Снятие нижнего рычагаСнятие нижнего рычага

    С помощью монтажной лопатки аккуратно отжимают ось и снимают рычаг

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

  1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
  2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.Снятие шаровой опорыСнятие шаровой опоры

    Шаровая опора к рычагу крепится тремя болтами

  3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

  1. Рычаг надёжно фиксируют в тисках.
  2. При помощи съёмника выдавливают старые шарниры.Выпрессовка сайлентблоковВыпрессовка сайлентблоков

    Чтобы выпрессовать старый шарнир, рычаг зажимаем в тиски и используют съёмник

  3. Осматривают рычаг на наличие повреждений.
  4. Вставляют один сайлентблоки. Для этого также используется съёмник.Запрессовка сайлентблокаЗапрессовка сайлентблока

    Сайлентблок запрессовывают при помощи специального приспособления

  5. В отверстие вставляют ось вместе с шайбами.Установка осиУстановка оси

    Через свободное отверстие в рычаге вставляют ось с шайбами

  6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.
Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

  1. При помощи болтов фиксируют ось вместе с рычагом.Крепление осиКрепление оси

    Надежно фиксируют ось нижнего рычага

  2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.Установка пружиныУстановка пружины

    В опорную чашку устанавливают нижний край пружины и поджимают нижний рычаг

  3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
  4. Фиксируют подушку стабилизатора.
  5. Устанавливают амортизатор и закручивают гайку.
  6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.Установка нижнего рычагаУстановка нижнего рычага

    После установки нижнего рычага проверяют качество затяжки всех гаек

  7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

bumper.guru

Ремонт передней подвески ВАЗ-2107

Автомобиль ВАЗ-2107 является последней моделью, выпускаемой АвтоВАЗом по так называемой классической компоновке, когда привод автомобиля осуществлялся на задние колеса.

А поскольку еще большинство наших автолюбителей предпочитают именно заднеприводные автомобили, то 2107 является популярным автомобилем в народе до сих пор.

Ходовая часть любого автомобиля включает в себя две основные составляющие подвески: передних и задних колес.

Если брать во внимание переднюю подвеску ВАЗ-2107, то она более надежна, чем у ВАЗ-2108.

Объясняется это тем, что составных частей ходовки передней части у «Семерки» меньше чем у «Восьмерки» за счет привода на задние колеса.

Но в то же время, из-за того же привода задняя подвеска более сложная, а значит, существует большая вероятность возникновения неисправности.

Устройство передней подвески

Подвеска передней части ВАЗ-2107 является независимой. Состоит она из двух рычагов, один из которых располагается вверху, второй — снизу, а также из телескопического амортизатора и винтовой пружины. Довершает конструкцию стабилизатор поперечной устойчивости.

Нижний рычаг своей осью жестко крепиться к поперечине подвески с помощью болтов. Сама также жестко крепится к передним лонжеронам.

Верхний рычаг крепится к стойке брызговика. Но своей оси рычаг не имеет, ею служит длинный болт, проходящий через стойку.

Чтобы рычаги могли проворачиваться вокруг оси, применяются резинометаллические шарниры (сайлент-блоки).

Ремонтируем переднюю подвеску ВАЗ-2107

На концах обоих рычагов установлены шаровые шарниры, к которым крепится поворотный кулак, имеющий цапфу для установки ступицы колеса.

Винтовая пружина ставиться между стойкой брызговика и нижним рычагом. Чтобы пружина не сдвинулась со своего места, концы ее устанавливаются в специальные опорные чашки.

Гидравлический амортизатор устанавливается внутри пружины. Своим корпусом амортизатор крепиться к нижнему рычагу с использованием резинометаллического шарнира.

Ремонтируем переднюю подвеску ВАЗ-2107

Шток же амортизатора через резиновые подушки крепиться к кузову автомобиля. Закреплен же стабилизатор поперечной устойчивости своими концами на нижних рычагах подвески, а посредине – к лонжеронам.

Чтобы исключить непосредственного контакта стабилизатора с лонжеронами, между ними устанавливаются резиновые подушки.

Неисправности подвески

К неисправностям передней подвески можно отнести износ резиновых частей подвески, возможен также износ шаровых опор. Нередки случаи, когда при эксплуатации выходят из строя амортизаторы и пружины.

Ремонтируем переднюю подвеску ВАЗ-2107

В большинстве случаев ремонт передней подвески ВАЗ 2107 можно провести в домашних условиях. Но для этого, для начала, потребуется провести визуальный осмотр и диагностику ее состояния.

Для этого желательно загнать автомобиль на эстакаду или смотровую яму. Во время осмотра определяется состояние всех резиновых частей, проверяется наличие зазоров в шаровых опорах, отсутствие подтеков масла из амортизатора и целостность пружины.

Ремонтируем переднюю подвеску ВАЗ-2107

Проверяем амортизатор

Проверить работоспособность амортизатора можно простым способом. Для этого нужно хорошо надавить сверху на крыло авто, чтобы амортизатор сжался, а затем отпустить. Амортизатор должен сразу же вернуться в исходное положение и больше не совершать никаких колебательных движений.

При обнаружении неисправности или сильного износа частей производится ремонт подвески. Поскольку большинство деталей подвески не ремонтируются, то их просто заменяют.

Чтобы сделать ремонт потребуется всего лишь набор ключей и головок, домкрат и, в некоторых случаях, съемники.

Шаровые опоры

Чтобы заменить шаровые опоры, нужно сначала снять колесо и очистить от грязи детали подвески. Затем домкрат подставляют по нижний рычаг, начинают приподнимать авто. Это делается для того, чтобы нагрузить подвеску.

Ремонтируем переднюю подвеску ВАЗ-2107

Ключом откручивают гайку пальца шаровой опоры, для начала верхней. Затем выпрессовуют палец опоры из поворотного кулака.

После того, как палец выйдет из кулака, нужно открутить крепление шаровой опоры и извлечь ее вместе с защитным чехлом из верхнего рычага.

На место старой шаровой опоры ставиться новая и производится сборка в обратной последовательности.

Нижняя шаровая опора меняется таким же способом, как и верхняя. После замены всех шаровых опор нужно обратиться на СТО для проверки и, если потребуется, регулировки углов развала и схождения передних колес.

Рычаги передней подвески

Чтобы поменять сайлент-блоки на автомобиле, потребуется кроме ключей и наличие специального съемника для них.

Ремонтируем переднюю подвеску ВАЗ-2107

Но в случае с верхним рычагом, то его потребуется снимать с автомобиля, в то время как для замены сайлент-блоков нижнего рычага этого не потребуется.

Чтобы снять верхний рычаг, потребуется для начала выпрессовать палец его шаровой опоры из поворотного кулака.

Затем нужно снять болт кронштейна бампера. После этого откручиваются гайки крепления оси верхнего рычага, и ось извлекается, а верхний рычаг снимается с автомобиля.

Ремонтируем переднюю подвеску ВАЗ-2107

После снятия рычага съемником извлекаются изношенные сайлент-блоки и тем же съемником на их место ставятся новые.

Установка рычага производится в обратной последовательности. Но, для того чтобы установить палец шаровой опоры на место, потребуется нагружать подвеску при помощи домкрата, установленного под нижний рычаг.

Как уже говорилось, для замены резинометаллических шарниров на нижнем рычаге, снимать его не нужно.

Достаточно открутить гайки оси рычага и при помощи съемника извлечь шарниры. После чего на их место устанавливаются новые и затягиваются гайки.

Снимают нижний рычаг только в том случае, если он поврежден. Но это случается крайне редко.

Амортизаторы

В случае выхода из строя амортизатора – его заменяют. Причем, даже если сломался только один амортизатор, то второй тоже заменяют.

Чтобы поменять амортизатор вначале нужно открутить гайку крепления его штока. После чего со штока снимаются установленные на него шайбы, а также верхнюю резиновую подушку. А если амортизатор стучит, то причину этого можно узнать здесь.

Ремонтируем переднюю подвеску ВАЗ-2107

Затем нужно открутить нижний кронштейн крепления амортизатора от нижнего рычага. Через технологическое отверстие в рычаге сломанный амортизатор извлекается.

После чего нужно снять с него кронштейн крепления. Установка нового амортизатора производится в обратной последовательности.

Пружина

Чтобы заменить поврежденную или просевшую пружину потребуется произвести снятие амортизатора и отсоединение от рычага стабилизатора устойчивости.

Затем нужно послабить гайки крепления оси нижнего рычага к поперечине. Домкратом поджимается, но, не нагружая подвеску, нижний рычаг. Из него съемником извлекается палец шаровой опоры.

Ремонтируем переднюю подвеску ВАЗ-2107

После чего домкрат медленно опускают, послабляя пружину. Ослабленную пружину лопаткой извлекают из нижней опорной чашки.

Перед тем, как ставить новую пружину ее нужно сжать при помощи специальных стяжек для пружин, иначе пружина на место не влезет.

Ремонтируем переднюю подвеску ВАЗ-2107

Новую пружину ставят в нижнюю опорную чашку, после чего домкратом поджимают нижний рычаг вверх, чтобы вставить его шаровую опору в поворотный кулак.

Закрепив опору, с пружины снимают стяжки. Остальные части подвески собираются в той же последовательности что и снимались.

Подведя итог, можно сказать, что ремонт передней подвески ВАЗ 2107 на первый взгляд может показаться не сложным, но как правило у неопытного водителя он может вызывать трудности.

И связано это не только с наличием определенный знаний, которые, мы надеемся, Вы получили из нашей статьи, но и наличием определенной сноровки, без которой отремонтировать любой отечественный автомобиль у Вас вряд ли получиться.

Оцените статью

autotopik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
