Где находится реле зарядки ваз 21074 инжектор

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Где находится реле зарядки ваз 21074 инжектор

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Где находится реле зарядки ваз 21074 инжектор

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Где находится реле зарядки ваз 21074 инжектор

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Где находится реле зарядки ваз 21074 инжектор

Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропала зарядка аккумулятора, данную неисправность немедленно надо устранить. Если эксплуатировать автомобиль без зарядки, то аккумулятор очень быстро сядет и вам придется воспользоваться эвакуатором или буксиром.

Чтобы найти причину отсутствия зарядки аккумулятора и как устранить данную проблему необходимо начать с теории.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт. Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

  • плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
  • неисправно реле-регулятор;
  • обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

  • контрольная лампа 12 В;
  • мультиметр;
  • нож;
  • плоская отвертка;
  • пассатижи;
  • наждачная бумага.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Примечание: генератор инжекторной ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все советы по ремонту и проверке генератора актуальны для обеих модификаций автомобиля.

У вас не заряжается аккумулятор, а ночью при включенных фарах может и вовсе разряжаться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Выяснить это можно, только проверив его.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Где находится реле зарядки ваз 21074 инжектор

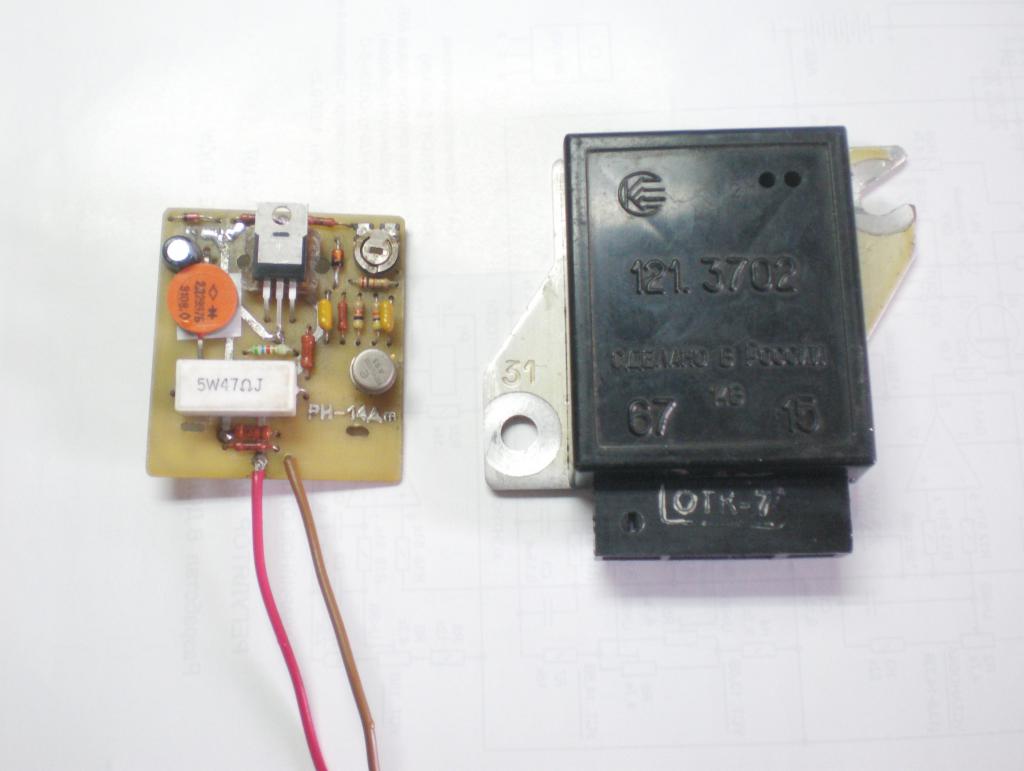

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Где находится реле зарядки ваз 21074 инжектор

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

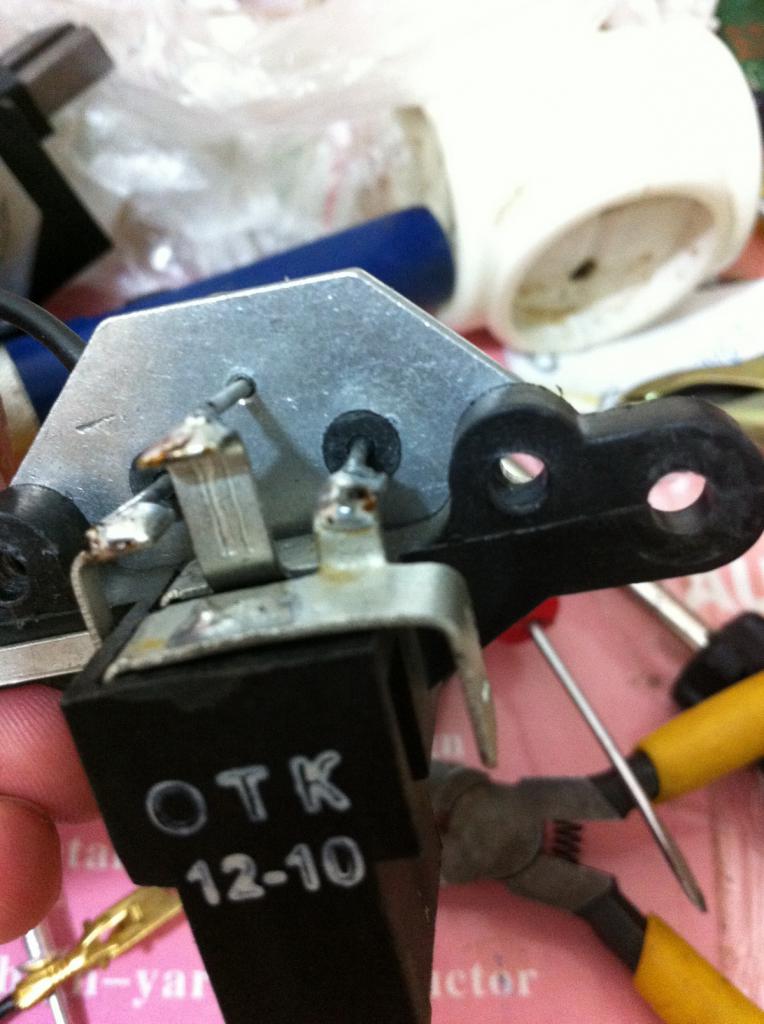

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

  • плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
  • обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

Где находится реле зарядки ваз 21074 инжектор

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Где находится реле зарядки ваз 21074 инжектор

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Где находится реле зарядки ваз 21074 инжектор

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»

на Ваш сайт.

Реле регулятор напряжения ваз 2107 (схема, фото, видео)

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора.  Если быть совсем точным в определениях, то  реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

Проверяем напряжение

Проверяем напряжение

В зависимости от типа используемого в  автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Реле

Реле

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Установка нового регулятора

Установка нового регулятора

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

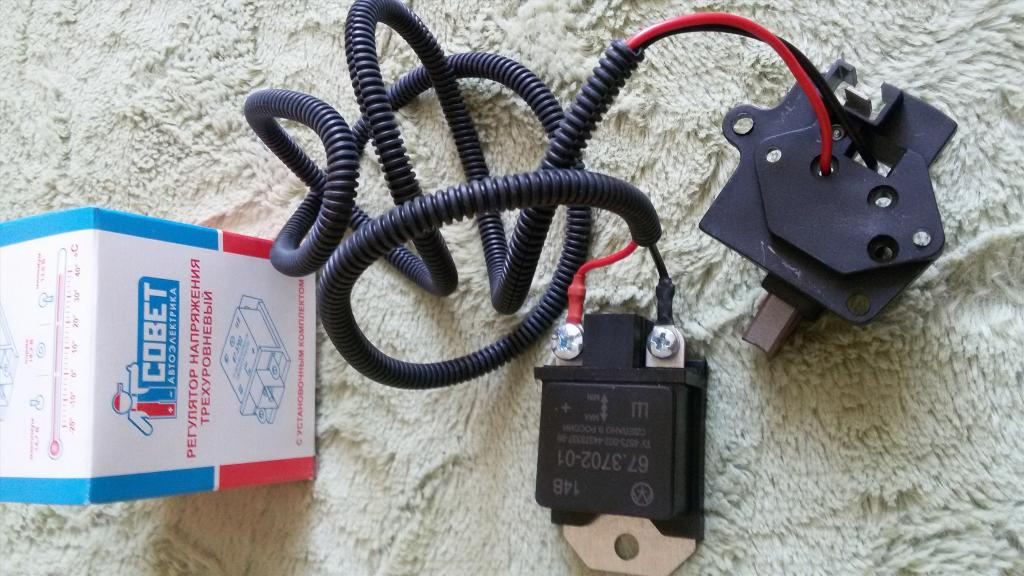

Трехуровневый регулятор

Трехуровневый регулятор

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Принципиальная схема электрических цепей ВАЗ 2107Принципиальная схема электрических цепей ВАЗ 2107

Принцип работы и неисправности реле зарядки ВАЗ-2107

В статье расскажем о том, что такое реле зарядки на ВАЗ-2107, какие функции оно выполняет. А самое главное – уясним принцип работы различных типов устройств. Элемент этот малозаметный, очень надежный и недорогой, но подвести может в самый неожиданный момент. Как правило, водители обращают на него внимание после того, как пропадает на аккумуляторе зарядка. Отсюда вытекает и масса иных проблем – двигатель не запускается, электрооборудование работает неправильно. Чтобы не произошло такого, нужно проверить работоспособность реле зарядки.

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Реле зарядки ВАЗ-2107 где находится карбюратор

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Для чего необходимо реле зарядки?

Чтобы поддерживать правильный режим зарядки аккумуляторной батареи, а также для обеспечения нормального функционирования всех электроприборов в бортовой сети автомобиля, генератор должен вырабатывать напряжение в диапазоне 13,6…14,6 В. Под нагрузкой генератор должен выдавать около 14 В стабильно. При помощи регулятора напряжение изменяется в цепи питания обмотки ротора.

Реле зарядки ВАЗ-2107 карбюратор

Суть работы генератора заключается в том, что при увеличении напряжения питания обмотки возбуждения происходит возрастание напряжения на выходе генератора. Именно напряжение в цепи питания роторной обмотки стабилизирует регулятор. Если этого не сделать, то напряжение, подаваемое на обмотку, будет меняться (зависит оно от числа оборотов, нагрузки на коленвал двигателя, и т. д.).

Что произойдет при поломке

Но что может случиться, если реле зарядки ВАЗ-2107 (инжектор) выйдет из строя? Всего может быть два варианта:

  1. Пробой кристалла и полное отсутствие зарядки на аккумуляторной батарее. Приведет это к тому, что АКБ быстро разрядится, запустить двигатель не получится.
  2. Нарушение режима работы регулятора, увеличение напряжения на выходе генератора. В «лучшем» случае пострадает только аккумулятор – он закипит. В худшем – АКБ еще закоротит, а вся проводка сгорит.

Поэтому нельзя пренебрегать регулятором напряжения, при обнаружении поломок следует сразу же их устранять.

Как понять, что регулятор неисправен

Если у вас появились подозрения, что случилась поломка реле зарядки ВАЗ-2107, необходимо проверить напряжение на аккумуляторной батарее.

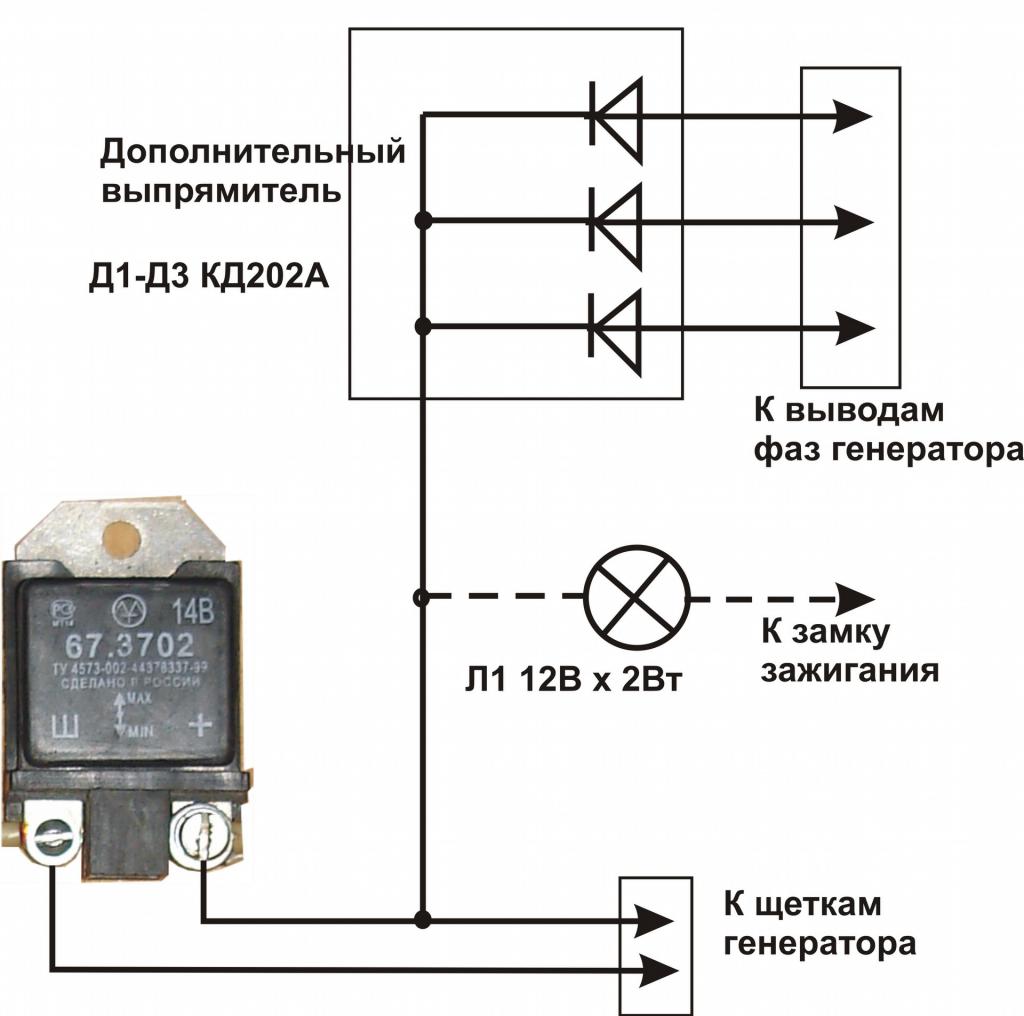

Схема подключения регулятора напряжения

В том случае, если оно меньше 13 В или больше 14, можно судить о наличии таких причин поломок:

  1. Внутренняя неисправность регулятора.
  2. Неисправность генератора.
  3. Нет контакта (или он плохой) в соединениях между генератором и АКБ.

Чтобы удостовериться в исправности регулятора, необходимо отсоединить его от всей электросети автомобиля. В том случае, если у вас установлен наружный, просто снимите с него две клеммы и ключом на «8» выкрутите крепеж к кузову. Чтобы внутреннее реле демонтировать, потребуется выкрутить два болта, которыми крепится корпус к задней крышке генератора.

Обязательно обесточьте бортовую сеть автомобиля – снимите с АКБ минусовую клемму. В противном случае возможно образование короткого замыкания. При этом некоторые участки электропроводки могут выгореть.

Причины поломки регулятора

Всего можно выделить три причины поломок реле зарядки ВАЗ-2107:

  1. Контакт между выводами держателя щеток и проводкой очень плохой.
  2. Произошел пробой кристалла полупроводника.
  3. Наличие обрыва в цепи питания.

Эти все поломки характерны для устройств современного типа, в основе которых лежит полупроводник. Что касается механических, то в них могут выйти из строя катушки электромагнитов, обгореть контактные группы, и т. д.

Проверка работоспособности прибора

Для проведения диагностики вам потребуется вольтметр (можно использовать даже простую лампу накаливания), а также источник постоянного напряжения с регулировкой 12…20 В.

Реле зарядки ВАЗ-2107 инжектор

Для проведения диагностики нужно выполнить такие манипуляции:

  1. К выводу «Ш» (или корпусу регулятора напряжения) нужно подключить отрицательный вывод источника питания.
  2. К выводу, обозначенному буквой «В», подключаете плюс от источника питания.
  3. К щеткам подсоединяете вольтметр или лампу накаливания.

В том случае, если реле зарядки исправно, то при напряжении 12…14 В контрольная лампа будет светиться. При увеличении/уменьшении напряжения лампа должна потухнуть. Если этого не произошло, можно судить о поломке регулятора напряжения.

Обратите внимание на то, что щетки должны выступать из корпуса как минимум на 5 мм. Если они сильно изношены, то произведите их замену.

Реле регулятор напряжения ваз 2107 — Лада мастер

Знание устройства электрооборудования даже на начальном уровне позволит обезопаситься от более сложных поломок. Тем более, что в классических моделях Жигулей электрооборудование выполнено на самом простом уровне. Зная устройство электросистемы можно запросто выявить причину поломки, даже самой сложной, а в случае, если аккумуляторная батарея разряжается слишком быстро или не берет зарядку, можно говорить о неисправности реле.

Содержание:

  1. Для чего нужно
  2. Виды реле-регуляторов
  3. Внутренний регулятор ВАЗ 2107
  4. Диагностика

Для чего нужно

Реле регулятор 2107 необходим для обеспечения стабильного зарядного тока для аккумулятора и выравнивания перепадов напряжения в бортовой сети. Перепады неизбежно возникали бы, поскольку генератор крутится с разной частотой и ток на его выводах может сильно отличаться от номинальных 12 вольт. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы попросту не работают. Так же и при слишком большом напряжении аккумулятор может закипать, а приборы выходить из строя.

Реле регулятор напряжения Реле регулятор напряжения

Если зарядный ток на АКБ падает, в первую очередь проверяют регулятор, поскольку сам генератор из строя выходит крайне редко. Зарядный ток просто проверить на клеммах АКБ при помощи тестера или мультиметра. В нормальном режиме напряжение системы должно быть в пределах 13-14 вольт. В случае, если показатели ниже , чем 12 В, тогда регулятору может светить замена.

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

  1. Наружный регулятор.
  2.  Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Реле-регулятор ВАЗРеле-регулятор ВАЗ

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Внутренний регулятор ВАЗ 2107

Схема реле-регулятораСхема реле-регулятора

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Можно вынуть релеМожно вынуть реле

Часто владельцы ВАЗ старых моделей меняют генератор по причине выхода из строя. В этом случае нужно свериться со схемой подключения генератора старого автомобиля, чтобы удалить старый прибор или хотя бы отключить его из системы. Реле старого и нового образца имеют абсолютно одинаковые характеристики, поэтому полностью взаимозаменяемы. Но при этом новый регулятор отличается более стабильной работой, точностью и долговечностью по сравнению со старым. Кроме этого новый образец обеспечивает оптимальный заряд АКБ любой емкости, а это существенно влияет на срок службы батареи.

Диагностика

ДиагностикаДиагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

  1. Отсутствие или плохой контакт в выводах щеткодержателя.
  2.  Обрывы щеточных проводников.
  3.  Неисправность самого реле.С помощью мультиметраС помощью мультиметра

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Следите за напряжением в сетиСледите за напряжением в сети

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Читайте также Замена подшипников генератора 2110, Замена крестовины2107, Втягивающее реле стартера 2107 — цена

Регулятор напряжения генератора ВАЗ 2107 – проверка и замена

У вас не заряжается аккумулятор, а ночью при включенных фарах может и вовсе разряжаться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Выяснить это можно, только проверив его.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Фото регулятора напряжения, semerkainfo.ruФото регулятора напряжения, semerkainfo.ru

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

На фото - реле-регулятор напряжения генератора, vaz04.ruНа фото - реле-регулятор напряжения генератора, vaz04.ru

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

  • плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
  • обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

Фото регулятора напряжения ВАЗ 2107, drive2.ruФото регулятора напряжения ВАЗ 2107, drive2.ru

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

На фото - проверка регулятора напряжения генератора ВАЗ 2107, auto-knigi.comНа фото - проверка регулятора напряжения генератора ВАЗ 2107, auto-knigi.com

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Фото замены регулятора напряжения ВАЗ 2107, auto-knigi.comФото замены регулятора напряжения ВАЗ 2107, auto-knigi.com

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

На фото - трехуровневый регулятор напряжения ВАЗ 2107, drive2.ruНа фото - трехуровневый регулятор напряжения ВАЗ 2107, drive2.ru
