Рено Колеос (2008-2013) предохранители и реле

Расположение блоков управления и компонентов

1 Электронный блок управления ABS
2 Резистор электродвигателя вентилятора отопителя/кондиционера — в блоке отопителя
3 Электронный блок управления кондиционером
4 Аккумуляторная батарея
5 Шина данных CAN, блок управления шлюзом


6 Диагностический разъем(DLC)
7 Блок управления стояночным тормозом с электроприводом – багажное отделение
8 Электронный блок управления двигателем (Дизель)
9 Электронный блок управления двигателем (бензин)
10 Электронный блок управления 4WD
11 Блок предохранителей/реле, моторный отсек 1
12 Блок предохранителей/реле, моторный отсек 2
13 Блок предохранителей/реле, моторный отсек 3
14 Блок предохранителей/реле, моторный отсек 4- Дизель
15 Блок предохранителей/реле, приборная панель
16 Блок управления ксеноновыми фарами
17 Звуковые сигналы
18 Многофункциональный блок управления — функции: Кондиционер/отопитель, аудиосистема/навигационная система, центральный замок, система зарядки, электропривод стеклоподъемников, лампы наружного освещения, привод открывания лючка заливной горловины топливного бака, обогреватель заднего стекла, Звуковые сигналы, основные цепи зажигания, иммобилайзер, лампы освещения салона, усилитель рулевого управления, очиститель заднего стекла, система запуска, замок рулевой колонки, очистители лобового стекла

19 Датчик температуры окружающего воздуха
20 Блок управления системой парковки — в правой части багажного отделения
21 Электронный блок управления SRS
22 Блок управления телефоном
23 Электронный блок управления КПП — АКПП
24 Блок управления системы контроля давления в шинах

Предохранители и реле в салоне

1 Реле основных цепей зажигания
F1 —
F2 (10A) Система SRS
F3 (10A)
F4 (10A) Комбинация приборов
F5 (15A) Аудиосистема
F6 (10A)
F7 (10A)
F8 (20A) Аудиосистема
F9 (10A)Электродвигатель вентилятора кондиционера/отопителя
F10 (10A) Разъем подключения дополнительного оборудования

F11 (10A)
F12 (10A)Управление трансмиссией
F13 (10A) Электропривод зеркал заднего вида на дверях
F14 (20A) Обогреватель заднего стекла
F15 (20A)
F16 —
F17 (10A) Разъем подключения дополнительного оборудования
F18 (15A) Прикуриватель
F19 —
F20 (15A)
F21 (15A)
F22 (15A)
F23 (10A) Запасн.
F24 (15A) Запасн.
F25 (20A) Запасн.
F26 –

Блок предохранителей и реле в моторном отсеке 1

1 Реле системы освещения в дневное время
2 Реле стоп-сигналов
3
4 Реле насоса омывателя фар
5 Реле звукового сигнала
6
F1 (15A) Основные цепи зажигания
F2 —
F3 (10A) Лампы системы освещения в дневное время
F4 (10A) Генератор
F5 (60A) Усилитель рулевого управления
F6 (30A) Омыватели фар
F7 (30A) Система ABS/ESP
F8 (40A) Система ABS/ESP
F9 (50A)
F10 (40A)
F11 (40A)
F12 (40A) Электродвигатель вентилятора системы охлаждения

F13 (15A)
F14 (30A) Стояночный тормоз
F15 (20A) Основные цепи зажигания
F16 (10A) Управление трансмиссией

Блок предохранителей 2 в моторном отсеке

F1 (10A) Замок рулевой колонки
F2 (10A) Система управления двигателем
F3 (10A) Система управления двигателем
F4 (10A) Противотуманные фары
F5 (10A) Кондиционер/отопитель
F6 (30A) Очиститель лобового стекла
F7 (15A) Правая фара
F8 (15A) Левая фара
F9 (10A)
F10 (10A) Левая фара
F11 (10A) Правая фара
F12 (10A) Переключатели рулевого колеса
F13 (15A)Топливный насос
F14 (15A)
F15 (10A)
F16 (10A)
F17 (15A) Система управления двигателем
F18 (10A)

Блок предохранителей 3 под капотом

F1 (140A) Генератор
F2 (100A)
F3 (100A)
F4 (80A)
F5 (100A) Блок предохранителей/реле приборной панели

Блок предохранителей и реле Renault Koleos

Рассмотрены автомобили Renault Koleos 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

renault_koleos_blok



Блок предохранителей и реле в моторном отсеке.

Находится около аккумуляторной батареи.

renault_koleos_blok-kapotrenault_koleos_blok-kapot



Схема расположения предохранителей и реле в блоке.

renault_koleos_blok-kapot-2

расшифровка.

1

Реле системы освещения в дневное время

2

Реле стоп-сигналов

3



4

Реле насоса омывателя фар

5

Реле звукового сигнала

6



F1

(15A) Основные цепи зажигания

F2



F3

(10A) Лампы системы освещения в дневное время

F4

(10A) Генератор

F5

(60A) Усилитель рулевого управления

F6

(30A) Омыватели фар

F7

(30A) Система ABS/ESP

F8

(40A) Система ABS/ESP

F9

(50A)

F10

(40A)

F11

(40A)

F12

(40A) Электродвигатель вентилятора системы охлаждения

F13

(15A)

F14

(30A) Стояночный тормоз

F15

(20A) Основные цепи зажигания

F16

(10A) Управление трансмиссией




Там же под капотом расположен второй блок предохранителей и реле рено колеос.

renault_koleos_blok-kapot-3

описание

F1

(10A) Замок рулевой колонки

F2

(10A) Система управления двигателем

F3

(10A) Система управления двигателем

F4

(10A) Противотуманные фары

F5

(10AКондиционер/отопитель

F6

(30A) Очиститель лобового стекла

F7

(15A) Правая фара

F8

(15A) Левая фара

F9

(10A)

F10

(10A) Левая фара

F11

(10A) Правая фара

F12

(10A) Переключатели рулевого колеса

F13

(15A) Топливный насос

F14

(15A)

F15

(10A)

F16

(10A)

F17

(15A) Система управления двигателем

F18

(10A)

R17 — Реле 1 скорости электровентилятора

R18 — Реле 2 скорости электровентилятора

R19 — Реле 3 скорости электровентилятора

R20 — Реле стартера


Блок предохранителей в салоне Renault Koleos.

Расположен под панелью приборов с левой стороны.

renault_koleos_blok-salonrenault_koleos_blok-salon

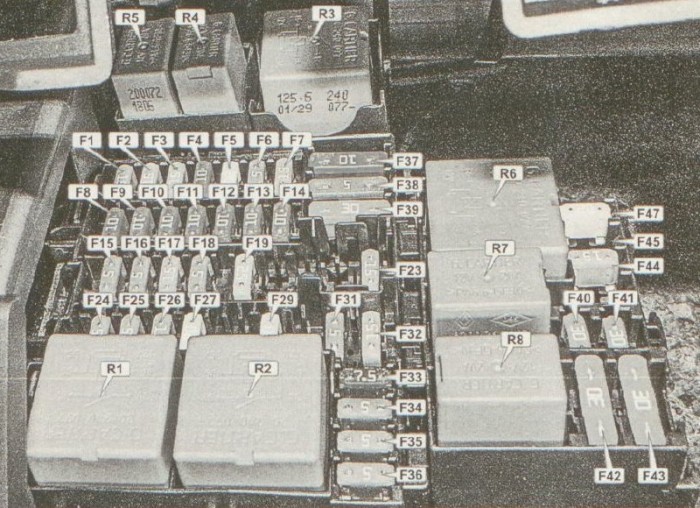

Рено каптур — предохранители и реле

F1 15A Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности
F2 15A Передний и задний стеклоомыватели. задний стеклоочиститель
F3 15A Обогрев передних сидений, аудиосистема
F4 10A Дневные ходовые огни
F5 5/20A Ближний свет фар
F6 5A Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя
F7 15A Звуковой сигнал
F8 10A Дальний свет (левая блок-фара)*
F9 10A Дальний свет (правая блок-фара)*
F10 10A Ближний свет (правая блок-фара)*
F10 25A Противотуманные фары/фары дневного ходового огня*
F11 10A Ближний свет (левая блок-фара)*
F12 10A Передние габаритные огни*
F13 10A Задние габаритные огни, фонари освещения номерного знака, подсветка приборов
F14 10A Сигналы торможения
F15 5A Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’
F16 5A Блок управления подушками безопасности
F17 15A Блок управления АКП, фонари света заднего хода, блок управления 4WD
F18 5A Насос усилителя рулевого управления
F19 25A Дальний свет фар. боковые указатели поворота, звуковой сигнал
F20 25A Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари*
F21 25A Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием
F22 30A Дополнительный блок управления электрооборудованием*. передний стеклоочиститель*
F23 15A Аудиосистема, блок управления системой навигации, диагностический разъем
F24 15A Блок управления электрооборудованием, цепи предохранителей F6. F34. F36
F25 15A Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием
F26 15A Указатели поворота, блок управления электрооборудованием
F27 20A Замки дверей, блок управления электрооборудованием
F28 15A Дополнительный блок управления электрооборудованием*, реле разгрузки*
F29 20A Дополнительная розетка
F30 15A Дополнительный блок управления электрооборудованием*, звуковой сигнал*
F31 5A Щиток приборов
F32 15A Прикуриватель
F33 7.5A Задний противотуманный фонарь
F34 5A Наружные зеркала с электроприводом
F35 5A Обогрев наружных зеркал
F36 5A Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP)
F37 10A Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой
F38 5A Блок управления 4WD
F39 30A Передний стеклоочиститель
F40 30A Стеклоподъемники задних дверей
F41 30A Стеклоподъемник двери переднего пассажира
F42 30A Электровенгилятор климатической установки
F43 30A Стеклоподъемник двери водителя
F44 Резерв
F45 15A Аудиосистема
F46 Резерв
F47 20A Обогрев заднего стекла

Замена предохранителей Renault Koleos | Издательство Монолит

3. Замена предохранителей

Предохранители

Замена предохранителей Renault Koleos 1. Блок предохранителей.
При возникновении неисправности одного из электроприборов, прежде всего, проверьте соответствующие предохранители.
Откройте крышку.
В определении назначения предохранителей вам поможет этикетка в блоке предохранителей. Замена предохранителей Renault Koleos Извлеките предохранитель из гнезда пинцетом (2).
Чтобы извлечь предохранитель из зажима, сдвиньте его назад.
Предохранитель повторному использованию не подлежит.
ВНИМАНИЕ
Проверьте соответствующий предохранитель и при необходимости обязательно замените его новым, имеющим тот же номинал. Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

Примечание
Из соображений предосторожности рекомендуется заранее приобрести на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.

Назначение предохранителей (наличие предохранителей зависит от комплектации автомобиля)

Назначение предохранителей Renault Koleos Некоторые дополнительные приборы защищены предохранителями, находящимися в моторном отсеке в блоке (А). Ввиду затрудненного доступа, рекомендуется обращаться для замены этих предохранителей на сервисную станцию компании-производителя. Назначение предохранителей Renault Koleos

Предохранители и реле рено флюенс

Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.

рено флюенс фото

Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.

Предохранители и реле под капотом

Монтажный блок

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

Блок под капотом доступ

Фотография

фото блока 2

Схема

Схема монтажного блока рено

Описание

  1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов
  2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А — Насос омывателя фар
  4. 20А — Противотуманные фары
  5. 10А — Дальний свет (левая блок-фара)
  6. 10А — Дальний свет (правая блок-фара)
  7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А — Блоку правления ABS, ESP
  9. 30А — Передний стеклоочиститель
  10. 10А — Блок управления подушками безопасности
  11. 20А — Не используется
  12. 7,5А — Блок управления АКП
  13. 25А — Система управления двигателем
  14. 15А — Датчики концентрации кислорода — нагрев
  15. 20А — Блок управления АКП
  16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А — Блок управления электрооборудованием
  19. 30А — Стартер
  20. — Не используется
  21. 20А — Топливный модуль, катушки зажигания
  22. 10А — Электромагнитная муфта компрессора кондиционера
  23. 5А — ЭБУ системы впрыска
  24. 20А — Ближний свет (левая фара), электрокорректор
  25. 20А — Ближний свет (правая фара), электрокорректор

Дополнительный блок

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

2 блок под капотом рено

Схема

Схема 2 го блока

Обозначение

  • A — Не используется
  • B — Реле подогревателя топлива (450)
  • C — Реле света заднего хода (602)
  • D — Не используется
  • F1 — 80A блок интерфейса отопителя (1550)
  • F2 — 70A блока предпускового подогрева (257)
  • F3 — 50A ЭБУ коробки передач (119)
  • F4 — 80A блок интерфейса отопителя (1550)
  • F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
  • F6 — 20А Подогревателя топлива (449)
  • F7 — Не используется
  • F8 — 30А — Управления реле электровентилятора (234)
  • F9 — Не используется

Блоки возле аккумулятора

расположение блоков на акб

Блок отключения аккумуляторной батареи (1)

Схема

Схема блока на отключение акб

Расшифровка

  • F1 — 190A Стартер
  • F2 — 50A блок предохранителей и реле в салоне
  • F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 — 80A электроусилитель рулевого управления
  • F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

фото блока на акб

Схема

Схема плавких вставок

Назначение

  1. 70А — дополнительный отопитель салона
  2. 80А — блок предохранителей и реле в салоне
  3. 80А — блок предохранителей и реле в салоне
  4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А — дополнительный отопитель
  6. 50А —  ЭБУ АБС с ESP

Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

Блок предохранителей в салоне Renault Fluence

Он находится с левой стороны от руля, за крышкой.

Доступ

Доступ к блокуФото-схема

фото схема блока с предохранителями в салоне

Описание

F1 резерв
F2 резерв
F3 10А прикуриватель
F4 10А задняя розетка
F5 10А розетка в багажном отделении
F6 10А аудиосистема
F7 5А электрообогрев наружных зеркал
F8 10А стеклоомыватель, сигнализатор незакрытых дверей
F9 30А автоматический стояночный тормоз
F10 10А щиток приборов
F11 25А электропривод сиденья, подрулевые переключатели
F12 20А электроподогрев сиденья пассажира
F13 резерв
F14 25А электро стеклоподъемник двери переднего пассажира
F15 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16 25А электро стеклоподъемник правой задней двери
F17 25А электро стеклоподъемник левой задней двери
F18 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F20 5А блок управления климатической установкой
F21 3А лампы подсветки зеркал в солнцезащитных козырьках
F22 3А плафоны освещения салона, датчик дождя и освещенности
F23 20А разъем прицепа
F24 15А задний стеклоочиститель
F25 3А внутреннее зеркало заднего вида
F26 30А 10А система навигации, CD-чейнджер, аудиосистема
F27 20А аудиосистема, блок управления стояночным тормозом
F28 резерв
F29 резерв
F30 15А указатели поворота
F31 10А щиток приборов
F32 30А электро стеклоподъёмник двери водителя
F33 25А центральный замок
F34 резерв
F35 15А часы, указатель температуры наружного воздуха, дисплей телефона
F36 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37 10А сигналы торможения, блок управления электрооборудованием
F38 30А автоматический стояночный тормоз
F39 резерв
F40 40А электровентилятор климатической установки
F41 25А электропривод люка
F42 40А обогрев заднего стекла
  • RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
  • RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
  • RC 40C — реле обогрева заднего стекла
  • RD 20A — реле звукового сигнала

Предохранитель прикуривателя

За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные элементы

Блок 1

Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.

Схема

Доп блок в салоне

Обозначение

  • F1 — 40A  редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
  • F2 —
  • F3 —
  • F4 —
  • A — 40A Реле электро — стеклоподъемника
  • B — 40A  Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
  • C —  70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона

Реле обогрева передних сидений

Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.

Полное описание схем в формате pdf

Нашли отличия в схемах? Сверьте с полным описанием (скачать) и поделитесь ими в комментариях.

Предохранители и реле Рено Каптур 1

Обозначение предохранителя (см. фото) Сила тока, А Защищаемая цепь
Предохранители
F1 15 Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня
безопасности, электрокорректор фар, дополнительный отопитель. подушки безопасности
F2 15 Передний и задний стеклоомыватели, задний стеклоочиститель
F3 15 Обогрев передних сидений, аудиосистема
F4 10 Дневные ходовые огни
F5 5/20* Ближний свет фар
F6 5 Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя
F7 15 Звуковой сигнал
F8 10 Дальний свет (левая блок-фара)*
F9 10 Дальний свет (правая блок-фара)*
F10

10* Ближний свет (правая блок-фара)*
25* Противотуманные фары/фары дневного ходового огня*
F11 10 Ближний свет (левая блок-фара)*
F12 10 Передние габариты*
F13 10 Задние габариты, фонари номерного знака, подсветка приборов
F14 10 Сигналы торможения
F15 5

Блок управления двигателем (ЭБУ), реле бензонасоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием*

F16 5 Блок управления подушками безопасности
F17 15 Блок управления АКПП, фонари заднего хода, блок управления 4WD
F18 5 Насос усилителя руля
F19 25 Дальний свет фар, боковые указатели поворота, звуковой сигнал
F20 25 Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари’
F21 25 Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления электрооборудованием
F22 30 Дополнительный блок управления электрооборудованием*, передний стеклоочиститель*
F23 15 Магнитола, эбу навигации, диагностический разъем
F24 15 Блок управления электрооборудованием, цепи предохранителей f6, f34, f36
F25 15 Замок руля, доп. блок управления электрооборудованием
F26 15 Поворотники, блок управления электрооборудованием
F27 20 Замки дверей
F28 15 доп. блок управления электрооборудованием*, реле разгрузки*
F29 20 Дополнительная розетка
F30 15 доп. блок управления электрооборудованием*, звуковой сигнал*
F31 5 Щиток приборов
F32 15 Прикуриватель
F33 7,5 Задние противотуманки
F34 5 Наружные зеркала с электроприводом
F35 5 Обогрев наружных зеркал
F36 5 ABS, система курсовой устойчивости (ESP)
F37 10 Плафон салона, плафон вещевого ящика, плафон  багажного отделения, реле дополнительного оборудования,  блок управления климатической
установкой
F38 5 Блок управления 4WD
F39 30 Передний стеклоочиститель
F40 30 Задние стеклоподъемники
F41 30 Стеклоподъемник двери переднего пассажира
F42 30 Вентилятор климатический установки
F43 30 Водительский стеклоподъемник
F44   Резерв
F45 15 Аудиосистема
F46   Резерв
F47 20 Обогрев заднего стекла
* Зависит от комплектации.
Реле
R1 35 Разгрузочное реле 2
R2 35 Реле вентилятора климатической установки
R3 35 Реле стеклоподъемников  дверей и переднею пассажира
R4 20 Реле дополнительного оборудования
R5 20 Разгрузочное реле 1
R6 35 Реле блокировки задних стеклоподъемников
R7 20 Реле водительского стеклоподъемника
R8 20 Реле обогрева заднего стекла

Предохранители и реле Renault Kaptur

 Как и в любой машине, в Renault Kaptur есть свои электрические цепи, электрическая схема, в народе электропроводка. Все эти цепи защищены предохранителями, по крайней мере большинство. Кроме того, часть предохранителей отвечают за несколько функций. Также имеются и реле, по факту это ключи, которые с помощью подачи управляющего сигнала коммутируют нагрузки с более высоким током. В случае если что-то из этого выйдет из строя, то есть предохранители или реле, само собой возникнет неисправность, которую вы быстро заметите, особенно если она будет фатальной. В итоге вам необходимо будет идентифицировать что же на самом деле пришло в негодность… Именно чтобы вам было легче найти неисправности связанные с сгоревшими предохранителями на машине Renault Kaptur мы и создали нашу статью.

Предохранители и реле в моторном отсеке Renault Kaptur

 Итак, предохранители и реле в Renault Kaptur расположены по борту слева, а если смотреть на машину с открытым капотом, то справа. Смотрите фото

Если снять крышку, то можно увидеть следующее.

Теперь осталось выяснить какой предохранитель за что отвечает. Для этого воспользуемся таблицей ниже.

Предохранители в блоке моторного отсека и их обозначение согласно расположению схемы

Ef1 7,5 Блок управления электрооборудованием, датчик тока АКБ
Ef2 Резерв
Ef3 25 Блок управления системой курсовой устойчивости ABS/ESP
Ef4 40 Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47
Ef5 70 Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44
Ef6 80 Блок предохранителей и реле в салоне
Ef7 50 Блок управления системой курсовой устойчивости ABS/ ESP
Ef8 Резерв
Ef9 80 Дополнительный отопитель*1
Ef10 40 Обогрев ветрового стекла, правая сторона*1
Ef11 40 Обогрев ветрового стекла, левая сторона*1
Ef12 30 Стартер*3
Ef12 15 Блок управления АКП*2
Ef13 15 Блок управления АКП*3
Ef13 30 Стартер *2
Ef14 25 Электронная система управления двигателем, топливный насос
Ef15 15 Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16 50 Электровентилятор системы охлаждения
Ef17 40 Электровентилятор охлаждения рабочей жидкости АКП*3
Ef18 80 Электро насос гидроусилителя рулевого управления
Ef19 Резерв
Ef20 Резерв
Ef21 Резерв
Ef22 Резерв
Ef23 15 Система управления двигателем
Ef24 Резерв
Ef25 Резерв
Ef26 Резерв

*1 — В зависимости от комплектации, *2 — с двигателем 1,6, *3 — с двигателем 2,0. Реле в моторном отсеке

Er1 20 Реле стартера
Er1 20 Реле включения света заднего хода
Er2 20 Реле сирены охранной сигнализации
Er3 20/ 35 Реле стартера / Реле электровентилятора охлаждения рабочей жидкости
Er4 35 Главное реле системы управления двигателем
Er5 20

Реле электромагнитной муфты компрессора кондиционера

Er6 20 Реле топливного насоса

 Переходим к предохранителям и реле в салоне.

Предохранители и реле в салоне Renault Kaptur

 Если заглянуть в салон, то слева от руля можно найти вот такую декоративную крышку. Снимаем ее и видим блок с реле и предохранителями.

Еще один ракурс на тот же самый блок, но если смотреть с позиции ниже.

Обозначения и расположения предохранителей и реле условно обозначены так.

Осталось как и в первом случае найти информацию о том, какой и за что отвечает. Для этого также обратимся к таблице.

Расположение предохранителей в салоне по номеру

A Защищаемые цепи
F1 15 Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности
F2 15 Передний и задний стеклоомыватели. задний стеклоочиститель
F3 15 Обогрев передних сидений, аудиосистема
F4 10 Дневные ходовые огни
F5 5/ 20* Ближний свет фар
F6 5 Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя
F7 15 Звуковой сигнал
F8 10 Дальний свет (левая блок-фара)*
F9 10 Дальний свет (правая блок-фара)*
F10 10* Ближний свет (правая блок-фара)*
F10 25* Противотуманные фары/фары дневного ходового огня*
F11 10 Ближний свет (левая блок-фара)*
F12 10 Передние габаритные огни*
F13 10 Задние габаритные огни, фонари освещения номерного знака, подсветка приборов
F14 10 Сигналы торможения
F15 5 Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’
F16 5 Блок управления подушками безопасности
F17 15 Блок управления АКП, фонари света заднего хода, блок управления 4WD
F18 5 Насос усилителя рулевого управления
F19 25 Дальний свет фар. боковые указатели поворота, звуковой сигнал
F20 25 Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари*
F21 25 Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием
F22 30 Дополнительный блок управления электрооборудованием*. передний стеклоочиститель*
F23 15 Аудиосистема, блок управления системой навигации, диагностический разъем
F24 15 Блок управления электрооборудованием, цепи предохранителей F6. F34. F36
F25 15 Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием
F26 15 Указатели поворота, блок управления электрооборудованием
F27 20 Замки дверей, блок управления электрооборудованием
F28 15 Дополнительный блок управления электрооборудованием*, реле разгрузки*
F29 20 Дополнительная розетка
F30 15 Дополнительный блок управления электрооборудованием*, звуковой сигнал*
F31 5 Щиток приборов
F32 15 Прикуриватель
F33 7,5 Задний противотуманный фонарь
F34 5 Наружные зеркала с электроприводом
F35 5 Обогрев наружных зеркал
F36 5 Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP)
F37 10 Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой
F38 5 Блок управления 4WD
F39 30 Передний стеклоочиститель
F40 30 Стеклоподъемники задних дверей
F41 30 Стеклоподъемник двери переднего пассажира
F42 30 Электровенгилятор климатической установки
F43 30 Стеклоподъемник двери водителя
F44 Резерв
F45 15 Аудиосистема
F46 Резерв
F47 20 Обогрев заднего стекла

* В зависимости от комплектации

Обратите внимание, что за прикуриватель отвечает предохранитель номер 32, 29 — это дополнительная розетка.

Обозначение реле в салонном блоке

  1. 35А — Разгрузочное реле 2
  2. 35А — Реле электро-вентилятора климатической установки
  3. 35А — Реле стеклоподъемников задних дверей и переднего пассажира
  4. 20А — Реле дополнительного оборудования
  5. 20А — Разгрузочное реле 1
  6. 35А — Реле блокировки задних стеклоподъемников
  7. 20А -Реле блокировки двери водителя
  8. 20А — Реле обогрева заднего стекла

 Что же, в нашей статье, как нам кажется, все было предельно просто и понятно. Теперь владелец Renault Kaptur без труда сможет проверить предохранитель на своем автомобиле, тем более, что в статье приведена информация по разным комплектациям, для двигателя 1,6 и 2,0 и различного оснащения!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
