Содержание

Лабораторный блок питания 0-30В 3А

Вниманию читателя представлена схема полноценного лабораторного блока питания с регулировкой выходного напряжения и тока, а также с защитой от короткого замыкания на выходе. Данный лабораторный блок может полезно служить в качестве источника питания для запуска, проверки и ремонта различных устройств или для зарядки различных аккумуляторов. Лабораторный блок может обеспечить выходным током до 3А и напряжением до 30В.

Технические характеристики

Напряжение питания (AC) ….. ~12-24В

Собственный ток потребления ….. менее 10мА

Выходной ток ….. 10мА-3А

Схема лабораторного блока питания

Принцип работы схемы

Питание схемы двухполярное. Основное плечо (положительное) выпрямляется диодным мостом VD2, второе плечо (отрицательное), которым питаются ОУ U1 и U3, выпрямляется диодами VD1 и VD4. Также отрицательное плечо имеет стабилизацию -5.6В, которая обеспечивается стабилитроном VD5. Служит отрицательное плечо для более точной работы при низких входных напряжениях операционных усилителей (меньше 1В). Если на входе ОУ потенциал 0.2В относительно GND, то относительно отрицательной шины он будет уже 5.8В, что обеспечит меньшую погрешность и меньшие пульсации при усилении.

Источник опорного напряжения выполнен на операционном усилителе U2. За счет положительной обратной связи, организованной резистором R12, ОУ самовозбуждается. На его выходе начинает происходить рост напряжения до тех пор, пока на инвертирующем и неинвертирующем входах уровень сигналов не сравняется. Это произойдет тогда, когда на выходе U2 напряжение достигнет 11.2В. На входах в этот момент, за счет резистивных делителей, будет по 5.6В. Потенциал 11.2В будет опорным и стабильным (неизменным) при изменении входного напряжения.

Регулировка напряжения лабораторного блока осуществляется с помощью переменного резистора RV2, который включен как потенциометр. Изменяя положение его ползунка, происходит деление опорного потенциала на неинвертирующем входе U3. На инвертирующий вход U3 через делитель R21R15 подается напряжение с выхода лабораторного блока питания. Изменяя опорное напряжение, будет происходить изменение выходного напряжения U3, которое поступает на эмиттерный повторитель. Эмиттерный повторитель состоит из транзисторов VT3 и VT4 включенных по схеме Дарлингтона, для увеличения коэффициента усиления. Транзистор Дарлингтона регулирует выходное напряжение лабораторного блока питания.

Ограничение по току лабораторного блока питания осуществляется потенциометром RV1. Потенциометр задает уровень опорного потенциала на неинвертирующем входе U1. На инвертирующий вход подается потенциал с датчика тока, в роли которого выступает шунт R20R23. Операционный усилитель U1 включен как компаратор. Когда на датчике тока а, следовательно, и на инвертирующем входе U1, напряжение станет больше чем на неинвертирующем входе, тогда на выходе U1 появиться отрицательный потенциал, который через диод VD7 поступит на 3 вывод U3, изменив его опорный потенциал. Таким образом, ограничение тока лабораторного блока питания обеспечивается через регулировку напряжения. Также отрицательный потенциал поступит на базу VT1 через делитель R4R5 и транзистор откроется, потечет коллекторный ток через резистор R3 и светодиод VD3, который засветится, обозначив включение режима ограничения тока.





Защита от КЗ срабатывает через ограничение по току. Резистор R11, включенный в делитель напряжения R8, RV1 и R11, не позволит задать большой порог срабатывания (более 3А) компаратора U1 даже при максимальном сопротивлении потенциометра RV1. Я установил шунт R20R23 общим сопротивлением 0.75Ома, поэтому ток КЗ у меня ограничивается в пределе 2.8 Ампер. Для уменьшения тока короткого замыкания нужно увеличить сопротивление R20R23.

Подстроечным резистором RV3 выставляется ноль на выходе лабораторного блока.

Компоненты лабораторного блока питания

Все номиналы компонентов указаны на схеме. Операционные усилители можно заменить на TL081, LM741.

Элементы VT3, VT4 и VD2 необходимо установить на радиатор. Если корпус ЛБП пластиковый, то изолировать элементы от теплоотвода нет необходимости. Если корпус металлический, то изолировать обязательно, так как коллекторы, а значит и фланцы VT3 и VT4 соединены с положительной шиной питания.

Площадь поверхности теплоотвода будет зависеть от выходного тока, при котором будет эксплуатироваться лабораторный блок питания. Так при эксплуатации его на токах до 3А необходим радиатор с площадью поверхности 600см2. Также, чем больше разность между входным и выходным напряжениями, тем больше тепла будет рассеиваться на силовом транзисторе.

Выбор трансформатора

К выбору трансформатора для этого лабораторного блока нужно отнестись ответственно.

Напряжение вторичной обмотки не должно превышать 24В переменного тока. Связано это с максимальным напряжением питания операционных усилителей TL071 (TL081), которое находится в пределах ±18В (для однополярного напряжения +36В). Выпрямленное напряжение на конденсаторе C3 (без нагрузки) будет в 1.41 раз больше переменного. Так для трансформатора с вторичной обмоткой 24В выпрямленное напряжение будет приблизительно +34В. Также по схеме видно, что минусовые выводы питания операционных усилителей U1 и U3 соединены не с общей шиной, а с отрицательным плечом -5.6В, которое организовано элементами VD1, VD4, R6, C4 и VD5. Таким образом, питание U1 и U3 осуществляется от +39.5В относительно отрицательного плеча, что уже на пределе возможностей TL071 и TL081. При нагрузке блока питания напряжение просядет, но все же…

Поэтому, выходное напряжение трансформатора для данного лабораторного блока ни в коем случае не должно превышать 24В переменного тока, входное не должно быть ниже 12В, так как опорный потенциал на выходе U2 равен удвоенному напряжению стабилитрона VD6 (5.6В), то есть 11.2 Вольта.

Выходной ток трансформатора должен соответствовать выходной нагрузке лабораторного блока. Если он будет эксплуатироваться на токах до 3А, то и ток вторичной обмотки должен быть не ниже 3А.

Печатная плата лабораторного блока питания СКАЧАТЬ

Простой лбп своими руками

Лабораторный блок питания (БП) для радиолюбителя — прибор первой необходимости! Приходиться работать с разными приборами или их элементами. Соответственно существует широкий ассортимент потребителей энергии и у всех разные питающие напряжения. Ничего не остается, как приобрести уже готовый БП. Но прицениваясь в радиомагазинах, я понял что это не так уж дешево и решил, что для начала с меня хватит простого, недорогого источника питания. Так как я в этом деле, можно сказать, новичок, для начала обратился к литературе, изучил его принцип работы и хочу рассказать Вам что для этого нужно.

Схема простого лабораторного БП условно состоит из двух частей:
1) непосредственно сам БП (трансформатор, диодный мост и конденсатор) Это основная часть, именно от выбора параметров трансформатора зависит мощность всего БП.
2) небольшая схема регулятора напряжения (может быть на транзисторе или на стабилитроне).

Необходимые элементы:
— Трансформатор;
— Диодный мост;
— Стабилитрон __LM-317;
— Конденсаторы__C1 2200mkF, C2 0,1mkF, C3 1mkF;
— Резисторы _____R1 4.7 kOm (переменный), R2 200 Om;
— Вольтметр;
— Светодиод;
— Предохранитель;
— Клеммы;
— Радиатор.

Трансформатор у меня уже был (ТС-10-1), выбрать и тратить на это средства не пришлось.

Раз уже все элементы в сборе, приступим.

2й ЭТАП: Впаиваем элементы соответственно схеме. Если у вас нет возможности «вытравить» плату, можете сделать «навесом».

3й ЭТАП: Подключаем плату к трансформатору, и наш БП готов.

Но теперь нужно сделать так, что бы было красиво и практично. Для этого я приобрел корпус и цифровой вольтметр.

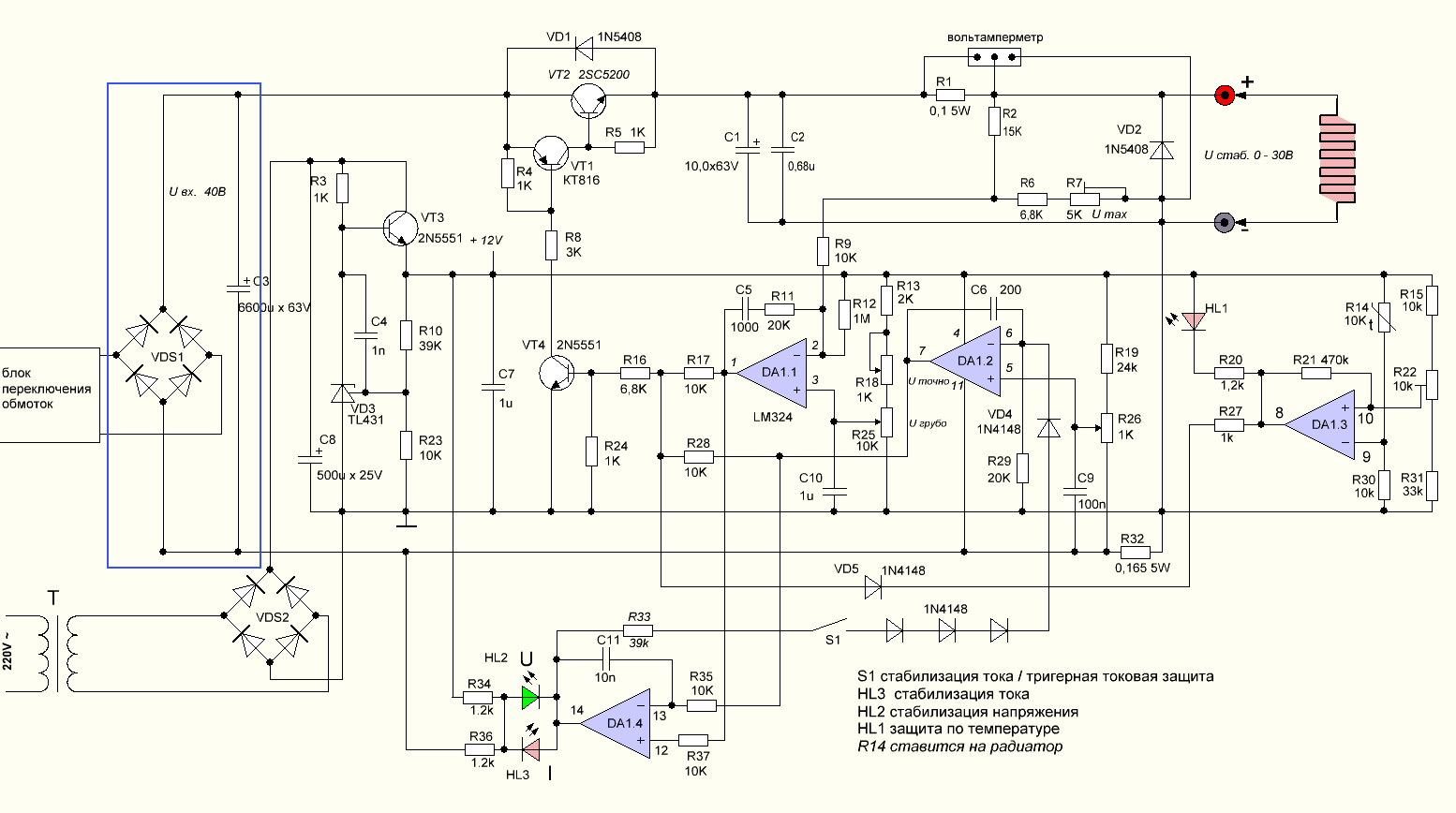

Доброго времени суток форумчане и гости сайта Радиосхемы! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, перебрал десятки вариантов. В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов. Тем не менее работает она надёжно и имеет высокую повторяемость. Эта схема уже рассматривалась на сайте, но с помощью коллег удалось несколько улучшить её.

Я собрал эту схему в первоначальном виде и столкнулся с одним неприятным моментом. При регулировке тока не могу выставить 0.1 А — минимум 1.5 А при R6 0.22 Ом. Когда увеличил сопротивление R6 до 1.2 Ом — ток при коротком замыкании получился минимум 0.5 А. Но теперь R6 стал быстро и сильно нагреваться. Тогда задействовал небольшую доработку и получил регулировку тока намного более шире. Примерно от 16 мА до максимума. Также можно сделать от 120 мА если конец резистора R8 перекинуть в базу Т4. Суть в том, что до падения напряжения резистора добавляется падения перехода Б-Э и это дополнительное напряжение позволяет раньше открыть Т5, и как следствие — раньше ограничить ток.

Рекомендуем такой вариант схемы с мультисима. Добавлен резистор (R9 100 Ом) в базу Т5 (Q5) для ограничения тока при крайнем левом положении резистора R8 (470 Ом). Регулирует от 10 мА до максимума.

На базе этого предложения провёл успешные испытания и в итоге получил простой лабораторный БП. Выкладываю фото моего лабораторного блока питания с тремя выходами, где:

  • 1-выход 0-22в
  • 2-выход 0-22в
  • 3-выход +/- 16в

Также помимо платы регулировки выходного напряжения устройство было дополнено платой фильтра питания с блоком предохранителей. Что получилось в итоге — смотрите далее:

Отдельная благодарность за улучшение схемы — Rentern. Сборка, корпус, испытания — aledim.

Обсудить статью ЛУЧШИЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ

Вот и собрано очередное устройство, теперь встаёт вопрос от чего его питать? Батарейки? Аккумуляторы? Нет! Блок питания, о нём и пойдёт речь.

Схема его очень проста и надёжна, она имеет защиту от КЗ, плавную регулировку выходного напряжения.
На диодном мосте и конденсаторе C2 собран выпрямитель, цепь C1 VD1 R3 стабилизатор опорного напряжения, цепь R4 VT1 VT2 усилитель тока для силового транзистора VT3, защита собрана на транзисторе VT4 и R2, резистором R1 выполняется регулировка.

Трансформатор я брал из старого зарядного от шуруповерта , на выходе я получил 16В 2А
Что касается диодного моста (минимум на 3 ампера), брал его из старого блока ATX также как и электролиты, стабилитрон, резисторы.

Стабилитрон использовал на 13В, но подойдёт и советский Д814Д.
Транзисторы были взяты из старого советского телевизора, транзисторы VT2, VT3 можно заменить на один составной например КТ827.

Резистор R2 проволочный мощностью 7 Ватт и R1 (переменный) я брал нихромовый, для регулировки без скачков, но в его отсутствии можно поставить обычный.

Состоит из двух частей: на первой собран стабилизатор и защита и, а на второй силовая часть.
Все детали монтируются на основной плате (кроме силовых транзисторов), на вторую плату припаяны транзисторы VT2, VT3 их крепим на радиатор с использованием термопасты, корпуса (коллекторы) изолировать ненужно .Схема повторялась много раз в настройке не нуждается. Фотографии двух блоков приведены ниже С большим радиатором 2А и маленьким 0,6А.

Индикация
Вольтметр: для него нам нужен резистор на 10к и переменный на 4,7к и индикатор я брал м68501 но можно и другой. Из резисторов соберём делитель резистор на 10к не даст головке сгореть, а резистором на 4,7к выставим максимальное отклонение стрелки.

После того как делитель собран и индикация работает нужно от градуировать его , для этого вскрываем индикатор и наклеиваем на старую шкалу чистую бумагу и вырезаем по контуру, удобнее всего обрезать бумагу лезвием.

Когда все приклеено и высохло, подключаем мультиметр параллельно нашему индикатору, и всё это к блоку питания, отмечаем 0 и увеличиваем напряжение до вольта отмечаем и т. д.

Амперметр: для него берём резистор на 0,27 ома . и переменный на 50к, схема подключения ниже, резистором на 50к выставим максимальное отклонение стрелки.

Градуировка такая-же только изменяется подключение см ниже в качестве нагрузки идеально подходит галогеновая лампочка на 12 в.

Подвесной лабораторный блок питания своими руками

Как сделать подвесной лабораторный блок питания своими руками.


Давно хотелось собрать компактный лабораторный блок питания, далее ЛБП. Я уже собирал ЛБП, но он получился тяжеловатый. Он включал в себя трансформатор и диодный мост на отечественных диодах. Теперь же я решил собрать на модулях. Они легкие, компактные и довольно мощные.

Материалы

  • понижающий модуль;
  • регулировочный модуль;
  • корпус;
  • индикатор напряжения и тока;
  • сетевой тумблер;
  • регулировочные резисторы;
  • клеммы;
  • инструменты.

Описание материалов

Понижающий модуль из Китая. Выходное напряжение составляет 24 вольта, то 4 ампера. Модуль компактный, что в моем случае в самый раз.

;

Регулировочный модуль из Китая. Вроде как за 300 Ватт. Но у меня ограничено 4 Амперами понижающего модуля, то есть до 100 Ватт.

Корпус от старого модема или роутера. Корпус крепкий и плоский, но мои комплектующие влезут.

Индикатор выходных напряжения и тока тоже китайский. Вольты отображаются красным. Амперы синим.



Тумблер от старой техники. Модель Т3. Вроде на 2.5 Ампера.

Вместо установленных подстроечных резисторов, я поставлю регулировочные резисторы. Нашел в закромах две ручки, жаль что не было синей, было бы под цвет индикатора тока.

Выходные клеммы от старого прибора. Соответственно разного цвета.

Сборка

В корпусе проделываю отверстия под индикатор и клеммы. Да, верх ногами.

Корпус будет подвешен на полку. Такое расположение очень удобно, не занимает место на столе.

 ;

Прикидываю расположение модулей в корпусе. Лишний пластик удаляю. Креплю модули.

Соединяю проводами понижающий и регулировочный модули. Подстроечные резисторы удаляю, выношу на проводах регулировочные.

Сбоку расположена ниша, в нее установлю сетевой тумблер. Распаиваю тумблер и подсоединяю сетевой шнур. Нужно было сделать сетевой шнур съемным. Но не нашел разъем.

Для плавной регулировки напряжения, параллельно регулировочному резистору, установил постоянны резистор 27 кОм. Так же установил выходные клеммы.

Для питания индикатора собрал схему на TL431. Решил не питать от выходных 24 вольт. Рассчитать стабилизатор можно в он-лайн калькуляторе.

Соединил все компоненты проводами. Стабилизатор питания индикатора прикрепил термоклеем.

Провода с разъемами служат для подключения индикатора. Можно собирать корпус. Индикатор устанавливаю в последнюю очередь.

Корпус скручен. Индикатор установлен. Нагружаю автомобильной лампой. Ток чуть более 4 Ампер. Такой ток не стоит долго применять. Возможно перегреется понижающий модуль.

Теперь можно крепить наш блок питания к полке.

Такой вот лабораторный блок питания получился. Хотя не регулируется от нуля, примерно 1.2 вольта. Для домашнего использования в самый раз.

Текст данной статьи был взят с сайта freeseller.ru Переходите по ссылке, чтобы убедиться в этом. Также там вы найдёте для себя много полезной информации

Видео по сборке

Надежный лабораторный блок питания


У меня есть регулируемый блок питания. Регулируется только напряжение, соответственно регулировка тока отсутствует. Для некоторых целей его хватает. Решил собрать блок с регулировкой тока и напряжения. Лабораторный блок питания, далее ЛБП, очень нужная вещь.
Схема ЛБП очень простая, так как использовать буду модуль DC-DC преобразователя из Китая.

Характеристики


Основные характеристики модуля:
  • Входное напряжение 5 - 40 Вольт;
  • Выходное напряжение 1.2 - 35 Вольт;
  • Выходной ток (мах) 9 Ампер, желательно установить кулер.

Схема блока питания


Как уже говорил, схема простая. Сетевое напряжение поступает на трансформатор. Имеется сетевой выключатель и предохранитель. Напряжение понижается трансформатором. Верхняя честь схемы силовая. Переменное напряжение поступает на диодный мост и сглаживающий конденсатор. Далее поступает на DC-DC преобразователь. С преобразователя напряжение поступает на выходные клеммы. Минус схемы разрывается приборчиком. Для удобства, регулировочные резисторы вынесены с платы.
Нижняя предназначена для питания вольтамперметра. Трансформатор имеет отдельную обмотку. Как и с силовой обмоткой, переменное напряжение поступает на диодный мост и фильтрующий конденсатор. Далее установил линейный стабилизатор на 5 Вольт.

Компоненты


Со схемой разобрались. Теперь переходим к компонентам.
Корпусом ЛБП будет служить старый корпус от регулятора паяльника. Регулятор паяльника еще времен СССР. Очень добротный.

Передняя панель будет из композитного пластика. Состоит пластик из двух пластин алюминия и пластика между ним. С одной стороны, он белый, с второй черный. Черная сторона будет лицевой.

Понижающий трансформатор от старого оборудования, уже не помню какого. Его пришлось слегка доработать. Сделал отвод на 22 Вольта, полная обмотка на 27 Вольт. Если оставить, то после диодного моста напряжение более 30 Вольт. Это много для стабилизатора 7805, установленного на [leech=http://]DC-DC преобразователе[/leech]. Он питает операционный усилитель схемы. Хоть и заявлено 40 Вольт, при учете максимального для 7805 в 30 Вольт.

Понижающий преобразователь постоянного тока.

Вольтамперметр на 3 сегмента. Для более точного отображения выходных параметров, нужно применить на 4-е сегмента. У меня какой был, такой и применил.

Клеммы времен СССР. Крепкие и надежные.

Конденсатор на 4700 мкф*63 Вольта. Из расчета 1000 мкф на 1 Ампер. На модуле установлены еще 2*470 мкф.

Диодный мост можно взять и единый, но у меня остался от старого проекта. Собран на 4-х диодах Д242.

Изготовление


На дне корпуса размечаем, сверлим отверстия под: трансформатор, диодный мост, модуль. Все спаиваем соответственно схемы. С модуля выпаял два подстроечных резистора. Вместо них припаял провода. На токовый 3 провода, на напряжение два.

Питать Вольтамперметр буду через линейный стабилизатор на 5 Вольт. Диодный мост КЦ402 и конденсатор небольшой емкости.

На задней панели делаю разметку под сетевой разъем и предохранитель. Все аккуратно выпиливаю и устанавливаю.

На передней панели размечаю и вырезаю все отверстия. Тут будут: выходные клеммы, сетевой выключатель, резисторы тока и напряжения, Вольтамперметр.

Распаял все элементы устанавливаемые изнутри. Сетевой выключатель коммутирует оба сетевых провода. Первоначально хотел применить другой.

Устанавливаем все элементы передней панели. Плюсовая клемма отмечена красной краской. Ручки резисторов разного цвета. Красная по цвету отображения Вольт. Желтая по току. Пока что не подписывал где ток и напряжение. Позже буду менять резисторы на многооборотные, ручки возможно тоже поменяю.

Верхнюю крышку покрасил. Между передней панелью и крышкой была слишком большая щель, ее закрыл небольшим уголком. При проверке блок выдал 9 Ампер на коротком, при 28 Вольтах, что составило чуть больше 250 Ватт.

Такой вот Лабораторный Блок Питания получился. Им можно как питать разного рода устройства, также заряжать аккумуляторы. Первоначально хотел применить импульсный источник на 24 Вольта, но попался трансформатор нужных габаритов. Так же, стараюсь собирать устройство из того что есть. Всем спасибо за внимание!

Смотрите видео


Линейный лбп своими руками

Автор На чтение 14 мин. Опубликовано

Требования были следующие: регулируемое выходное напряжение до 30 В с регулируемым токоограничением до 5 А. Разумеется должна применяться цифровая индикация. Дизайн должен напоминать MASTECH HY3005D и им подобные. Единственное – мне никогда не нравилось что первый прибор показывает ток. Ну неправильно это – напряжение всегда первично, соответственно первый прибор должен показывать именно напряжение.

Первоначально проектировал схему на базе линейного стабилизатора К142ЕН2А, но в итоге отказался от этой идеи – низкий КПД, регулирующий силовой транзистор сильно грелся даже с учетом того что был предусмотрен переключатель отпаек на вторичной стороне трансформатора. Да и вообще всё как-то криво работало. Пришлось выпилить.

Второй вариант схемы разработал на базе легендарного ШИМ-контроллера TL494, который в разных вариациях встречается во многих компьютерных блоках питания. На этот раз всё получилось как надо.

Вкратце о конструкции:

Принципиальная схема (кликабельно)

Как уже говорил – девайс собрал из запчастей, большинство которых были в радиусе 5 метров от меня.

Понижающий трансформатор нашелся под столом, марки я его не знаю. Напряжение на вторичке около 40 В.
D1 – TL494, VD1 – диод шоттки и тороидальный дроссель L1 выпаял из неисправного компьютерного блока питания: диод шоттки используется в схеме выпрямления, он установлен на радиаторе возле импульсного трансформатора, тороидальный дроссель расположен рядом с ним.
LM358 – весьма хороший и распространенный операционный усилитель. Продаётся почти на каждом углу. Рекомендован к приобретению.
Шунт R12 – взял из какого-то старого связисткого оборудования: представляет собой 3 толстых изогнутых проволочки.

Резисторы R9, R10 используются для регулирования выходного напряжения (грубо, точно). Резисторы R3, R4 используются для регулирования токоограничения (грубо, точно).
При наладке БП подстроечным резистором R15 регулируется порог переключения светодиодной сигнализации. Еще возникли проблемы с интегральным стабилизатором 7805 – при входном напряжении около 40 В он начинал ужасно глючить – просаживал выходное напряжение, решил проблему установив по входу 1 Вт гасящий резистор R13.

Сам корпус взят от древнего самопишущего регистратора. Компоновка получилась следующей – в середине корпуса установлен силовой трансформатор, который вошел туда как родной, видимо они были созданы друг для друга. В передней части БП расположена электронная схема управления, органы управления и сигнализации. В задней части корпуса расположена вся силовая электроника. Таким образом трансформатор как бы делит БП на 2 части – слаботочную и силовую.

Передняя часть корпуса с откинутой лицевой крышкой. Цифровые измерительные приборы приехали из Китая, они заводского производства. Электронная схема управления состоит из 2 плат: плата регулятора напряжения – TL494 c обвязкой, и плата сигнализации – включает в себя микросхемы D3,D4. Почему не сделал на одной плате? Просто сигнализацию я делал несколько позже чем регулятор, и отдельно доводил её "до ума". Там тоже были свои заморочки.

Задняя часть корпуса. На общем радиаторе установлены диодный мост KBPC 3510, силовой транзистор КТ827А, дроссель L1, шунт R12. Всё это дело изнутри обдувается 12 сантиметровым вентилятором. В задней части корпуса установлены также предохранители, сглаживающие конденсаторы C1, C4 и маленький вспомогательный импульсный блок питания для работы вентилятора и цифровых измерительных приборов.

Конечно, можно было бы купить фирменный БП и не городить огород. Но иногда хочется самому поизобретать велосипед

Если кто-то задумает повторить конструкцию вот здесь выложил принципиальную схему в высоком разрешении и чертежи печатных плат в формате Sprint Layout.

По прошествии времени пользователи в комментариях поделились своими модификациями блоков питания. Рассмотрим подробнее предложенные варианты. Обсуждение всех конструкций по-прежнему доступно в комментариях

Предложена acxat_smr

Драйвер полевика (точнее, двух параллельно – выравниванием токов занимаются сами полевики) запитан от отдельного источника 15в. У себя взял промагрегат 9-36в/15в TEN 12-2413. От него же запитаны кулеры.
TL494 запитана от отдельного источника 24 в.
Потенциометр вольтажа любой, замер тока с шунта амперметра. Трансформатор выдает 34 в, выпрямленного около 45.
Проблема мощности упиралась в дросселе. Если 5-амперник нормально шел, то 20 помучал.
Практическим путем нашел вариант два параллельно на кольцах от компового. 23 витка проводом 1,15мм.

Внешний вид конструкции

Предложена rond_60

Недавно натолкнулся на эту статью про ЛБП на TL494. Загорелся желанием собрать БП по этой схеме, тем более уже давно валялся трансформатор от польского блока питания на 24в и 4а. Вторичка выдает 34в переменки, после моста с кондером 10000х63в – 42в. Собрал навесным монтажом по этой схеме, включил и сразу дым из 494-й. Все проверил, заменил микросхему, включаю – на холостом работает, на выходе напряжение пытается регулироваться, прикоснулся к 494 – горячая! Добавил номинал 4.7к резистору R1 – блок работает, но стоило подключить лампочку 24в 21вт, как взорвалась микросхема в районе 9, 10 ножки. Отмотал с вторичной обмотки транс-ра несколько витков (снизил напряжение на 4 вольта) и все равно горят микросхемы. Питание на 8,11,12 ноги подавал 12в с другого БП, мотал дроссель разным по диаметру проводом и количеством витков – толку нет (сжег 6 микрух). У меня есть кой – какой опыт по переделке компьютерных блоков в зарядные устройства и регулируемые блоки питания на основе TL494 и ее аналогах. Начал собирать обвязку ШИМа по схемам к комповым БП. Изменил управление силовым транзистором, подал питание на ШИМ от отдельного источника на 12в (переделал зарядку от сотового телефона) и все – блок заработал! Пару дней настраивал на регулировки и свист дросселя (оссцила нет) теперь надо отлутить плату управления и можно собирать в корпус.

Сегодня настраивал свой БП. Спасибо большое shc68 за подсказку проверять пульсации на выходе динамиком если нет осциллографа. При малой нагрузке (лампочка 12в, 21вт) из динамика слышался гул и вой когда крутил регулятор тока. Устранил это безобразие установкой дополнительных конденсаторов (на схеме обведено красным цветом).
Как рекомендовал shc68 конденсатор С15 действительно жизненно важный. Еще с помощью динамика определил бракованный потенциометр на регулировку тока. При его вращении из динамика слышался шорох и треск. После его замены и установки доп. конденсаторов из динамика тишина (чуть слышное шипение) при разной нагрузке на выходе БП.
Делал тест на нагрев деталей блока. При такой нагрузке в течении 1.5 часов только транзистор грелся (трогал пальцем его корпус), а радиатор, где он установлен, чуть теплый (обдувается вентилятором). Дроссель – холодный, трансформатор тоже.

Внешний вид конструкции

Предложена andrej_l

За основу была взята схема с полевиком https://ic. pics.livejournal.com/rond_60/78751049/3328/3328_original.jpg
При отладке появились проблемы с управлением полевика через трансформатор. На небольших токах нагрузки он работал, при увеличении более 2 ампер происходил срыв и падение тока (при скважности ШИМ > 30%). Пришлось убрать трансформатор и вместо него поставить оптодрайвер ACPL3180 с питанием от отдельной обмотки трансформатора.
Сделал 2 независимых канала с регулировкой напряжения до 30V и ограничения тока до 10A. Второй канал запустился сразу, только пришлось подстроить максимальные значения напряжения и тока. Регулировочные резисторы – 10 оборотные
https://ru.aliexpress.com/item/Free-Shipping-3590S-2-103L-3590S-10K-ohm-Precision-Multiturn-Potentiometer-10-Ring-Adjustable-Resistor/32673624883.html?spm=a2g0s.11045068.rcmd404.3.de3456a4CSwuV3&pv >В качестве V-A метра применён китайский модуль
https://ru.aliexpress.com/item/DC-100-10A-50A-100A/32834619911.html?spm=a2g0s.9042311.0.0.466b33edLWGUwZ с доработкой, достигнута точность показаний 2% при больших токах и 10 мА при токах до 1А.
Радиатор на транзисторе и диоде один от компьютерного блока питания. При нагрузке на лампу 15V 150W он нагревается до 80 градусов (больше греется диод). Настроил включение вентилятора охлаждения на 50 град. (один на 2 канала)
Окончательная схема одного канала

Rшунт 0,0015 Ом – Это встроенный шунт прибора, к нему добавляются сопротивление проводов от индикатора до клемм XS104 и "-", при большом токе они оказывают значительное влияние. Провод 1,5 кв.мм
Настройка:
1 Запускаем задающий генератор на TL494 и драйвер с отключенным затвором VT101. На выходе драйвера будет ШИМ около 90%. Настраиваем частоту TL в пределах 80 – 100 кГц подбирая R107
2 Подключаем затвор транзистора (для подстраховки питание +45 подаём через токоограничивающий балласт, я брал 2 лампы 24V 150W последовательно) и смотрим выход БП. Подключаем небольшую нагрузку (я брал 100 Ом). Если напряжение на выходе регулируется то устанавливаем максимальное значение выхода с помощью R122.
3 Убираем токоограничивающий балласт, нагружаем выход сильнотоковой нагрузкой (я брал лампу 15V 150W) и настраиваем максимальный ток в нагрузке: R106 постепенно выводим в нижнее по схеме положение, подбираем R104 и R105 добиваясь срабатывания защиты по току (у меня ограничение по току 10А). При сработке токовой защиты регулировка напряжения с помощью R101 в большую сторону не приводит к его росту на выходе.
4 Узел индикации на операционнике и светодиодах не нуждается в настройке (его единственный недостаток – небольшая подсветка красного светодиода когда горит зелёный, можно исправить включив последовательно с красным обычный диод.
5 настраиваем Р101 на нужную температуру срабатывания вентилятора нагрузив блок питания на приличную нагрузку измеряя температуру диода и транзистора на радиаторе.

Хочу поделиться с вами тем, как я собрал себе мини лабораторный (читай регулируемый) блок питания на 24 В, 6 А (12 А в КЗ). Идея и схема не являются продуктом моей интеллектуальной деятельности, я просто их повторил. Необходимость в таком блоке питания возникла уже давно, с ним легко диагностировать неисправности при ремонте различной электронной аппаратуры и он имеет небольшие габаритные размеры, что позволяет сэкономить и без того небольшое рабочее пространство домашнего мастера-ломастера.

Итак, схема устройства представлена ниже. Сразу приведу ссылку на видео-инструкцию, которой пользовался я.

Далее заказал я дождался с али всех необходимых компонентов. Откопал в закромах старый DVD-ROM, выпотрошил его и подготовил его корпус и ещё две 5" заглушки от системника (одного цвета не нашлось). В итоге вот так выглядит стартовый набор для сборки.

Затем я срезал ножницами по металлу выступающие части корпуса спереди и сзади, и прикрутил заглушки на винтики М3, которые очень часто встречаются системных блоках.

Внутреннюю поверхность корпуса пришлось немного подрихтовать молотком, так как на ней были выступающие части, которые значительно сокращали высоту монтажа.

Так как корпус металлический, необходимо было принять меры по изоляции верхней и нижней стенки корпуса. Для этого я ничего лучше придумать не смог, чем взять один лист прозрачной плёнки, которую я использую для печати фотошаблонов. Приклеил её в нескольких местах на двухсторонний скотч.

Далее прикинул расположение компонентов и просверлил отверстия под стойки. Для монтажа платы БП пришлось использовать самодельные стойки-втулки, сделанные из кусочков от пластикового дюбеля. Так как при использовании готовых металлических стоек, даже минимальной высоты, радиаторы БП упирались в верхнюю стенку корпуса.

Вентиляционные отверстия в корпусе предусмотрел с обоих боков. Насверлил и снял фаску сверлом большего диаметра.

Затем дремелем вырезал отверстия под дисплей, под разъем питания с задней стороны, а так же высверлил отверстия под остальную периферию на передней стенке.

Чтобы удобно можно было регулировать напряжение и ток, необходимо заменить подстроечные резисторы на плате понижающего преобразователя на переменные резисторы на 10 кОм, и подвести провода к плате.

Затем спаял всю проводку внутри корпуса согласно схеме. Так же необходимо замкнуть между собой контакты DATA+ и DATA-, иначе телефоны будут думать, что подключены к системному блоку компьютера и значительно ограничат ток зарядки. Как можно наблюдать на фото, я временно открутил переднюю и заднюю панели от корпуса, так как в отличии от предложенного на видео способа монтажа, прикрепил их не к нижней части корпуса, а к верхней, это удобнее с точки зрения их монтажа, но доставляет определённые неудобства при финальной сборке.

При первом включении подключать дисплей не следует. Так как он питается от меньшего понижающего преобразователя напряжения, который будет подключен к USB порту и на нем сначала нужно выставить ровно 5 В (это значение не будет зависеть в дальнейшем от вращения ручек регулировки).

Далее собрал всю оставшуюся проводку и проверил показания вольтметра и амперметра. Оказалось их нужно немного настроить. Для этого на плате с дисплеем имеется два маленьких подстроечных резистора. Подключив мультиметр, привел показания более-менее к соответствию.

Далее для эстетичности как смог, зафиксировал проводку стяжками.

Чтобы ЛБП не катался по столу на торчащих головках от болтов, приклеил резиновые ножки.

Далее тестируем работу, для начала решил проверить питание от USB портов, подключил телефон. Как видим телефон у меня в режиме зарядки потребляет 350 мА. Почему так мало? Потому что я закрутился и забыл замкнуть между собой контакты DATA+ и DATA- USB разъёма))) нужно будет устранить этот косячек. А так же показания 5 В это совпадение. На самом деле неважно какое напряжение будет выставлено на вольтметре, на USB портах всегда будет 5 В, так как это напряжение задается подстроечным резистором на самой плате step-down преобразователя и не зависит от положения ручек регулировки.

Так же у меня недавно сгорела зарядка от моей бритвы, решил проверить питание от основных клемм на ней. Выставил 15 В, как видим бритва при зарядке берет ток всего 190 мА.

И вот финальный вид готового мини ЛБП.

И теперь главный вопрос, а сколько же стоили комплектующие для сборки? Вот вам подробная смета, первые три детали куплены в Китае, остальные в местном радиомагазине:

1. Блок питания 24 В, 6 А — 667 р;
2. Понижающий, регулируемый преобразователь — 293 р;
3. Вольтметр — 192 р;
4. Step-down преобразователь 3А — 35 р;
5. Штекер питания AC — 20 р;
6. Гнезда "бананы" — 2х15 р — 30 р;
7. Штекеры "бананы" — 2х15 р — 30 р;
8. USB порт, двойной — 25 р;
9. Стойки М3 — 6х6 р — 36 р;
10. Кнопка включения — 20 р;
11. Гайки М3 — 6х3 — 18 р;
12. Переменные резисторы — 2х25 — 50 р;
13. Ручки для резисторов — 2х11 р — 22 р;
14. Корпус от DVD привода — бесплатно. Но БУ можно купить за 100 р.

ИТОГО: 1438 рубля.

Для любителей сравнивать, в местных магазинах ЛБП стоят от 2500 р. Сборка заняла у меня один выходной день и два вечера после работы.

Про нагрев: радиаторы начинают греться только при продолжительной работе на нагрузке, близкой к максимальной. Я не планирую использовать этот БП на предельных режимах, но если всё же будет такая необходимость, всегда можно добавить вентилятор.

Доброго времени суток форумчане и гости сайта Радиосхемы! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, перебрал десятки вариантов. В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов. Тем не менее работает она надёжно и имеет высокую повторяемость. Эта схема уже рассматривалась на сайте, но с помощью коллег удалось несколько улучшить её.

Я собрал эту схему в первоначальном виде и столкнулся с одним неприятным моментом. При регулировке тока не могу выставить 0.1 А – минимум 1.5 А при R6 0.22 Ом. Когда увеличил сопротивление R6 до 1.2 Ом – ток при коротком замыкании получился минимум 0.5 А. Но теперь R6 стал быстро и сильно нагреваться. Тогда задействовал небольшую доработку и получил регулировку тока намного более шире. Примерно от 16 мА до максимума. Также можно сделать от 120 мА если конец резистора R8 перекинуть в базу Т4. Суть в том, что до падения напряжения резистора добавляется падения перехода Б-Э и это дополнительное напряжение позволяет раньше открыть Т5, и как следствие – раньше ограничить ток.

Рекомендуем такой вариант схемы с мультисима. Добавлен резистор (R9 100 Ом) в базу Т5 (Q5) для ограничения тока при крайнем левом положении резистора R8 (470 Ом). Регулирует от 10 мА до максимума.

На базе этого предложения провёл успешные испытания и в итоге получил простой лабораторный БП. Выкладываю фото моего лабораторного блока питания с тремя выходами, где:

  • 1-выход 0-22в
  • 2-выход 0-22в
  • 3-выход +/- 16в

Также помимо платы регулировки выходного напряжения устройство было дополнено платой фильтра питания с блоком предохранителей. Что получилось в итоге – смотрите далее:

Отдельная благодарность за улучшение схемы – Rentern. Сборка, корпус, испытания – aledim.

Обсудить статью ЛУЧШИЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ

Лабораторный БП на основе Простого и доступного БП « схемопедия


Лабораторный блок питания

В этой статье я хотел бы рассказать о своем лабораторном БП, за основу которого была взята схема «Простой и доступный БП». Вариантов этого устройства довольно много, авторы постоянно что-то добавляют, вносят изменения, на тот момент, когда я начал собирать, последней версией была  v 13. Однако я немного изменил схему, в свою пользу, т.к. планировал использовать БП на большие токи и хотел добавить схему переключения обмоток трансформатора. Вот схема оригинал:

В своем варианте я убрал «Индикатор перегрузки» на DA 1.3 и «Схему измерителя тока» на DA 1.4 и т.к. теперь два  ОУ освободились, я решил на них же собрать «Схему переключения обмоток трансформатора», но об этом позже. Из-за этого была изменена схема стабилизации +12В для микросхемы ОУ, был использован отдельный источник питания со стабилизатором 7812. Также добавил силовых транзисторов, вместо одного 2N3055 я поставил пару 2SC5200. Максимальный отдаваемый ток теперь 5,6А. Вот мой вариант схемы:

В итоге мой вариант регулирует напряжение от 0 до 25В и может ограничивать максимальный ток на уровне от 0,01А до 5,6А. Для окончательной настройки схемы нужно установить максимальное напряжение резистором R13 и подобрать резисторы R14 и R16 для макс.  и мин.  тока соответственно.

Управление обмотками трансформатора

Бывают такие случаи,что нужно подключить к ЛБП какую-то низковольтную нагрузку, но с довольно большим током, например 5В при токе 5А. Тогда получается, что на силовых транзисторах будет падать несколько десятков вольт.  К примеру после диодного моста и конденсатора в фильтре у нас 30В, а на выходе ЛБП всего 5В, значит на транзисторе будет падать 25В, и это при токе в 5А, получается, что бедный транзистор как-то должен превратить 125Вт просто в  тепло. Одному мощному транзистору это не под силу, просто напросто произойдет тепловой пробой и он выйдет из строя, да и двум тяжко будет. На этой случай придумана схема, которая переключает обмотки трансформатора в зависимости от выходного напряжения ЛБП. К примеру, если нужно 5В, то зачем подавать на ЛБП 30В?

Ниже изображена схема переключения обмоток:

У меня же сам ЛБП и «схема переключения»  собраны на одной плате. Переключение обмоток происходит при напряжениях на выходе 12В и 18В. Настройка схемы сводится к установке нужных напряжений переменными резисторами. Резистором R2 устанавливается деление выходного напряжения на 10, т.е. если на выходе ЛБП 25В, то на среднем выводе R2 (ползунке)  должно быть 2,5В. Далее устанавливаем пороги срабатывания реле. Например у меня при 12В срабатывает первое реле, значит на 2 ножке микросхемы нужно установить 1,2В, соответственно при 18В  на 6 ножке устанавливаем 1,8В. Позже можно будет заменить переменные резисторы R3 и R5 на  два постоянных, спаяв их как делитель напряжения.

Охлаждение

В качестве радиаторов были собраны экспериментальные варианты из алюминиевых карнизов для штор, профили прикручиваются винтами к алюминиевой пластине ( признаюсь, хотелось бы потолще) и естественно промазываются термопастой. Эффективность таких радиаторов довольна неплохая. В верхней крышке корпуса есть отверстия для охлаждения.

Ампервольтметры

В качестве измерителя напряжения и тока была использована довольно известная схема на специализированной  мс  ICL7107. Я собирал по этой схеме:

Отдельное питание

Для питания индикации и микросхем LM324 в ЛБП используется отдельный трансформатор и стабилизаторы +5В и +12В.

О корпусе

Основой для корпуса стал кусок стеклотекстолита, толщиной около 6-7 мм. На нем все и собиралось, далее были прикручены передняя панель со всеми органами управления и индикацией и задняя с вентиляторами и сетевым разьемом. И сверху П–образная крышка, обклеенная синей самоклейкой.

Трансформаторы я использовал ТН 60. У них довольно мощные обмотки по 6,3В. Ток до 7А. По весу данный аппарат получился около 10кг.

Диодные мосты серии КВРС, 35-амперные, также посаженые на общий радиатор с силовыми транзисторами.

Вот общий вид моего ЛБП:

Прикрепленные файлы:

Лабораторный блок питания | Все своими руками

Для питания различных схем нужны разные блоки питания с разными напряжениями и токами, для таких целей в мастерской необходим регулируемый блок питания, то есть лабораторный блок питания. Цены на такие устройства довольно внушительны и поэтому придется собирать лабораторный блок питания своими руками. Из того что у меня есть в закромах получится неплохой прибор с выходом до 18В и током до 2.5А, для индикации подойдет только что пришедший с Китая цифровой вольтметр, но обо всем по порядку.

Во первых максимальные выходные параметры были выбраны в связи с имеющимся свободным трансформатором от стерео колонок 2*17В 2А. обмотки подключены параллельно. После диодного моста с конденсаторами напряжение подрастет примерно до 24В. Надо учитывать, что напряжение должно быть с запасом. Падение на транзисторах несколько вольт плюс под нагрузкой еще просядет на несколько вольт, чистыми останется 19В поэтому 18В это стабильный максимум, что можно выжать. Нагрузка в 2,5А выбрана так, что бы сильно не нагружать обмотки трансформатора, в таком режиме трансформатор будет себя лучше чувствовать, потому что нагружен будет на 70-80%. Чем питать разобрался, теперь что что питать

Теперь пора выбрать схему для лабораторного блока питания. Схема была выбрана, собрана и опробована, это простой и доступный лабораторный блок питания (ПИДБП) V14.Схема была взята с форума Паяльника и немного переделана под свои выходные напряжения и токи

На DA1.3 собран индикатор перегрузки по току. Когда идет ограничение по току, этот индикатор указывает об этом
Для измерения тока нагрузки на DA1.4 собран усилитель напряжения пересчитанный на усиление в  5 раз. Когда нагрузка максимальна на резисторе R20 падение 0,5В, это напряжение усиливается и на выходе ОУ напряжение, равное по значению току потребления.

Ну и на первых двух компараторах собрано сердце схемы. Это стабилизатор тока управляющий стабилизатором напряжения. Я собирал нечто похожее, только в схеме управление током и напряжением было независимо. Подробно описывать как работает последовательное включение стабилизаторов не буду, можете почитать о параллельном в статье простое зарядное устройство своими руками, принцип работы схож.
В схеме были пересчитаны R12R14 для выходного напряжения в 18В, а R11 для регулировки напряжения был заменен на 5к. R20 пересчитан на ток 2,5А, при максимальном токе на R20 должно быть падение 0,5В. R20 рассчитывается по простой формуле из закона Ома R20=0.5(В)\Iмакс(А)

Что бы схемку сделать немного практичней добавил схемку защиты от короткого замыкания и переполюсовки. Эта схема хорошо себя зарекомендовала и леплю её куда попало))
Короче определился, что где буду использовать. Собрал все компоненты в кучу, развел печатную плату и все распаял

Как видно выходные транзисторы использовал КТ803А в параллельном включении. Общая рассеиваемая мощность 120Вт, максимальный ток 20А напряжение пробоя 60В. Оба транзисторы выведены проводами на общий радиатор за пределы корпуса. Кстати корпус использовал от старой пластиковой музыкальной колонки



Печатная плата готова, корпус есть. транзисторы на радиаторе. Пришло время окончательно определиться какие задачи будут выполняться лабораторным блоком питания и развести переднюю панель. Панель буду рисовать в SPL6.

На панеле размещу вольтметр, регулятор напряжения и тока.
Переключатель измерение вольт и ампер.
Два индикатора перегрузка и защита от КЗ
Переключатель между выходом с диодного моста и выходом ЛБП
Переключатель между ЛБП и зарядным. Минусовой выход либо с ЛБП либо с защиты от переполюсовки и кз
Теперь зная что где будет, можно сложить общую схему лабораторного блока питания и раскидывать косы проводов от платы к передней панеле. Вот что вышло


  Думаю пора собирать все в корпус
Вот фото платы собранной окончательно

А вот так все выглядит в корпусе.

После сборки всего в корпус можно попробовать включить лабораторный питальник в розетку. На выходе 18,5В
Первое включение лабораторного блока питания под нагрузкой 50% в качестве нагрузки двигатель от шуруповерта 12В. Кстати по индикатору перегрузка видно, что блок питания в режиме ограничения тока. На индикаторе ток потребления 1,28А

Вот такой лабораторный блок питания у меня получился

В качестве индикатора использовал вольтметр  из Китая, предварительно его переделав. Вольтметр указывал тоже напряжения от которого питался, я решил разделить эти каналы, что бы была возможность измерять от 0В до 20В. Я убрал резистор соединяющий контакты питания и измерения напряжения, он помечен красным на фото. Запитал индикатор от опорного напряжения схемы 12В

Такой вольтметр можно заказать на AliExpress. вот ссылка

Если нужны результаты испытаний этого блока, пожалуйста напишите в комментариях.

С ув. Эдуард

Похожие материалы: Загрузка...

NZ Herald - Последние новости, последние новости бизнеса, спорта и развлечений

Похоже на тупик.

Сделайте резервную копию или перейдите на нашу домашнюю страницу….

Физические наказания родителей детей уменьшаются, но все еще распространены - отчет

3 минуты на чтение

«Все дети заслуживают того, чтобы расти в безопасной и надежной семейной среде».

Дерево Пухутукава в опасности из-за ошибки Совета Окленда

4 минуты на чтение

Вековой пухутукава в опасности после того, как совет исключил его из списка охраняемых деревьев.

Premium

Злоупотребления подставными компаниями и трастами Новой Зеландии, отмеченные в глобальном отчете

4 минуты на чтение

Потенциальная уязвимость выявлена ​​в таких секторах, как банковское дело и недвижимость.

Подросток-браконьер ездил вокруг и обезглавливал оленей во время изоляции

3 минуты на чтение

Он и его друг путешествовали по загонам в поисках животных для отстрела.

Premium

Брайан Фаллоу: Как далеко Робертсон продвинется на территорию РБНЗ?

7 минут на чтение

Закон о балансе между банком и правительством.

Премиум

Выявлено: полиция конфисковала активы на сумму более 1 миллиарда долларов у предполагаемых преступников

4 минуты на чтение

Данные, полученные Herald, показывают успех более жестких законов, введенных десять лет назад .

Предупреждение о вреде для здоровья пассажиров, прибывающих из Брисбена после нарушения «зеленой зоны»

4 минуты на чтение

Нарушение «зеленой зоны» произошло в кафе аэропорта Брисбена.

Тонкая Меган копается в Уиллсе и Кейт pic

7 минут на чтение

Опубликованы фотографии 10-й годовщины Кембриджей - одна деталь может вызвать удивление.

Авиакатастрофа в аэропорту ЧЧ

Быстрое прочтение

Представитель полиции сообщил, что они были предупреждены об инциденте вскоре после 12.20.

Правил «Сделай сам», направленных на устранение негодяев

Министр строительства и строительства Шейн Джонс объявил сегодня о новых правилах для домовладельцев-строителей «сделай сам», направленных на устранение негодяев в строительном секторе.

Выступая на открытии ежегодной конференции Registered Master Builders Federation (RMBF) в Веллингтоне, г-н Джонс сказал делегатам, что, вводя новые правила, он также хотел гарантировать, что традиционный дух киви DIY не будет подавлен, даже когда лицензированный строитель-практик (LBP) схема становится обязательной в 2010 году.

Г-н Джонс сказал, что домашние мастера, которые хотят иметь право на освобождение от налогообложения собственник-застройщик, должны будут соответствовать следующим критериям:

· Строитель должен быть физическим лицом и владельцем земли, на которой будут проводиться строительные работы.

· Строитель должен будет подписать официальную декларацию о том, что новое здание станет их домом.

· Подразумеваемые гарантии в Законе о строительстве, которые применяются к строителям, будут расширены, чтобы применяться к строителям

· Протоколы совета покажут, что работа была сделана мастером по дому.

Он также воздал должное своему предшественнику Клейтону Косгроуву за введение схемы LBP в ноябре прошлого года, добавив, что в настоящее время это хорошо продвинулось с сегодняшними объявлениями.

«Дьявол кроется в деталях, и сегодня мы смогли предоставить эти детали, определив, что могут делать собственники-строители и что означает« ограниченная работа »для домостроителей. Это должно закрыть потенциальную лазейку между признанными лицензированными строителями и мошенниками, выдающими себя за домашних мастеров », - сказал г-н Джонс.

«Ограниченная работа распространяется не на все строительные работы, а только на элементы здания, которые имеют решающее значение для целостности здания, такие как: управление содержанием влаги, обеспечение прочной и надежной структурной основы и способность сдерживать распространение огня в этих домах. .

«В конечном итоге целостность нашей строительной отрасли будет поддерживаться качеством работы и гарантиями, которые мы можем дать как потребителям, так и профессионалам».

Г-н Джонс сказал, что если домашние строители решат не использовать лицензированного строителя для ограниченных или определенных работ, они столкнутся с той же ответственностью, что и к лицензированным строителям.

В соответствии с новой схемой LBP будет усилена подотчетность Совета лицензированных строительных специалистов, который будет уполномочен расследовать жалобы, принимать меры против LBP, включая направление на дальнейшее обучение, наложение штрафа или аннулирование лицензии. Онлайн-реестр также будет включать подробную информацию о дисциплинарных мерах в отношении нарушившего LBP

.

«Мы придумали решение в отношении домашних мастеров, и они будут нести точно такую ​​же ответственность за свою работу, как и лицензированные строители, если они решат не использовать LBP для завершения определенных определенных или ограниченных работ», - сказал г-н Джонс. .

Он добавил, что один из способов убедиться, что людям, которые хотят купить новый дом, была предоставлена ​​надежная и точная информация, - это сделать обязательным для поставщиков информирование о том, что не имеющее лицензии лицо выполнило ограниченную работу посредством уведомления в LIM или заголовке. .

Торговля | Вангареи ITM

НОВОЕ РУКОВОДСТВО ПО СТРОИТЕЛЬНЫМ РАБОТАМ, НЕ ТРЕБУЮЩИМ СОГЛАСИЯ НА СТРОИТЕЛЬСТВО
Руководство MBIE Буклет

Компания MBIE только что выпустила новое руководство.

В ноябре 2013 года в Приложение 1 Закона о строительстве были внесены изменения. В Приложении 1 подробно описан тип работ, для которых не требуется разрешение на строительство. В нем уточняются виды строительных работ, которые не облагаются налогом, и кто может их выполнять.

Будьте в курсе изменений в Приложении 1, прочитав последнее руководство, опубликованное Министерством: Строительные работы, не требующие согласия на строительство.

Щелкните здесь или на изображении, чтобы загрузить руководство.

ПОСЛЕДНИЕ НОВОСТИ ДЛЯ LBPS
MBIE ВЫПУСТИТЕ РУКОВОДСТВО ПО ПЕРЕЛИЦЕНСИИ LBP

Информация о перелицензировании LBP Компания ITM хочет упростить процесс перелицензирования.

Вот почему у нас есть множество инструментов, которые помогут вам управлять процессом после того, как мы помогли вам набрать очки, прочитав Building Business!

MBIE только что выпустил краткое руководство, которое поможет вам в процессе перелицензирования.

Щелкните здесь, чтобы прочитать самую свежую информацию.

ИНФОРМАЦИЯ О СТРУКТУРЕ ОБСЛУЖИВАНИЯ НАВЫКОВ ОТ МАРКА СКАЛЛИ - РЕГИСТРАТОРА ЛИЦЕНЗИРОВАННЫХ СТРОИТЕЛЬНЫХ ПРАКТИКОВ, MBIE

Схема лицензированных строительных специалистов (LBP) была создана для оценки практиков как имеющих необходимые навыки и знания для проектирования и / или работы делать.

Каждые два года при перелицензировании LBP должны показывать Регистратору лицензированных строительных специалистов, что они сохраняют свою компетентность. Это называется поддержанием навыков.

Текущая система поддержания навыков основана на системе «1 час = 1 балл». LBP могут претендовать на баллы за любую учебную или учебную деятельность, которую они предпринимают, при условии, что это связано с их лицензией.

Общественность Новой Зеландии должна доверять схеме LBP. Имея это в виду, была пересмотрена структура поддержания навыков, чтобы гарантировать, что, когда LBP продлевают свою лицензию, регистратор имеет надежные доказательства того, что они в настоящее время компетентны. В дальнейшем изменения будут включать:

Смещение акцента на то, что было изучено; LBP попросят записать, какие действия по поддержанию навыков они выполняли и чему они от них научились.
Будет четыре основные категории обучения: технические навыки и знания; Нормативные знания; Безопасность на рабочем месте; и профессиональное развитие. LBP должны будут предоставить доказательства хотя бы одной учебной деятельности в каждой общей категории.
LBP смогут претендовать на обучение «на рабочем месте» при условии, что они смогут объяснить, что и как они были изучены.
В течение следующего года MBIE будет предоставлять информацию об этих и других изменениях, так что у LBP будет достаточно времени, чтобы ознакомиться с новыми требованиями, прежде чем они станут обязательными. Приглашаем
LBP проверять свои данные в публичном реестре. Предоставление регистратору адреса электронной почты - лучший способ быть в курсе происходящих изменений.

Марк Скалли
Регистратор лицензированных строительных специалистов
MBIE

ОБНОВЛЕНИЕ ЗАКОНОДАТЕЛЬСТВА
Недавно было принято ключевое новое законодательство, которое окажет влияние на строительную отрасль. Мы хотели убедиться, что вы были одним из первых, кто узнал об этом, чтобы быть готовым к любому воздействию, которое это может оказать на ваш бизнес.

По мере поступления дополнительной информации об этом законодательстве мы будем следить за тем, чтобы вы были в курсе последних событий.

Ниже представлен последний пресс-релиз о Законе о внесении поправок в здание 2013 года.

ЗАГРУЗИТЬ
Щелкните здесь, чтобы загрузить PDF-файл с описанием немедленных последствий Закона о поправках. (PDF 629kb, 5 страниц)

Щелкните здесь, чтобы загрузить PDF-файл с описанием изменений, вступивших в силу в 2014 году Закона о поправках.(PDF 451kb, 2 страницы)

Закон о внесении поправок в здание 2013 года

Закон о внесении поправок в здание 2013 года вступил в силу 28 ноября. Изменения в Закон о внесении поправок в Закон о строительстве 2013 года облегчат домовладельцам и строителям понимание своих прав и обязанностей. Это гарантирует, что домовладельцы смогут принимать осознанные решения относительно своих домов, что часто является их наиболее ценным вложением.
Закон о внесении поправок в Закон о строительстве 2013 года является результатом всестороннего пересмотра Закона о строительстве 2004 года. Правительство использовало результаты обзора для информирования о пакете изменений, вводящих новые меры по улучшению строительства и строительства.
Прочтите заявление для прессы министра строительства и строительства Мориса Уильямсона.
НЕМЕДЛЕННЫЕ ДЕЙСТВИЯ ЗАКОНА О ПОПРАВКАХ 2013 ГОДА ВКЛЮЧАЮТ:
• изменения в видах работ, не требующих разрешения на строительство
• более высокие штрафы за строительные работы без соответствующего согласия
• дополнительные полномочия для советов и Министерства бизнеса, инноваций и Трудоустройство (MBIE)
ИЗМЕНЕНИЯ, КОТОРЫЕ ВСТУПАЮТ В СИЛУ В 2014 ГОДУ, ПРИ ПРИНЯТИИ РЕГЛАМЕНТОВ, ВКЛЮЧАЮТ:
• требования к специалистам-строителям предоставлять клиентам информацию о полномочиях
• письменные контракты на строительные работы, если их стоимость превышает установленную сумму.

Информационные листы о ближайших и предстоящих изменениях и ссылка на Закон о внесении поправок в здание 2013 года доступны в Интернете.

Щелкните здесь, чтобы просмотреть изменения на веб-сайте MBIE.
Скоро будет опубликовано пересмотренное руководство по работам, не требующим разрешения на строительство (в соответствии с Приложением 1 Закона о строительстве 2004 г.).

ВРЕМЯ УЖЕ ПОЛУЧИТЬ ПОМОЩЬ?
ДЛЯ МНОГИХ ИЗ ВАС ПРОШЕЛ ГОД С ПОЛУЧЕНИЯ ЛИЦЕНЗИИ, И ТЕПЕРЬ ПОРА ОПЛАТИТЬ ПЛАТЕЖНЫЙ ВЗНОС И ОБНОВИТЬ ПУНКТЫ ОБСЛУЖИВАНИЯ СВОИХ НАВЫКОВ

КАК ВЫ УЗНАЕТЕ?
• Вы должны были получить письмо по почте и автоматическое электронное письмо с предложением переназначить лицензию.
• Или вы могли заметить дату истечения срока действия на вашей карте LBP

Лицензия
ЧТО ВАМ НУЖНО ДЕЛАТЬ СЕЙЧАС?
• Оплатите годовой взнос в размере 199 долларов США.
• Онлайн - это проще всего, достаточно использовать код активации из приветственного пакета LBP.
• Если вы не можете найти код активации, вы можете позвонить в информационный центр MBIE по номеру 0800 60 60 50 для получения поддержки.

ДОЛЖНЫ ЛИ ВЫ ОБНОВЛЯТЬ СВОИ ОДИН ВРЕМЯ?
• Да, стоит обновить прошлогодние баллы поддержания навыков.
• LBP могут получить дополнительное очко за раннюю подачу очков.
• Запомните 1 балл за каждый час, который вы потратили на чтение журнала ITM Building Business, или за каждый час, проведенный на учебном курсе ITM.

ПОЧЕМУ НЕОБХОДИМО ОПЛАТИТЬ ГОДОВОЙ ПЛАТЕЖ?
• Если вы хотите выполнять Строительные работы с ограничениями, вам необходимо сохранить свою лицензию (оплатить их годовой сбор) и продолжить свое образование путем повышения квалификации.
• Ежегодная плата покрывает расходы на ведение схемы, и LBP получают множество личных и деловых преимуществ, таких как:

o Официально признаны компетентными и опытными в выбранной вами области.Это похоже на признание, которое сантехники, электротехники, архитекторы и дипломированные инженеры уже получили через свои системы регистрации.
o Возможность использовать свой статус LBP как личный «знак качества» в вашей работе.
o Включен в публичный реестр, чтобы клиенты или работодатели могли видеть статус вашей лицензии.
o Поддерживается активной рекламной и рекламной программой для потребителей.
o Только LBP могут выполнять или контролировать ограниченные строительные работы с марта 2012 года.

Строительный бизнес Назад Каталог доступен сейчас
ПРОПУСТИЛИ НЕКОТОРЫЕ ВОПРОСЫ СТРОИТЕЛЬНОГО БИЗНЕСА?
Если вы потеряли некоторые из своих копий Building Business или хотите быть в курсе последних новостей и разработок отрасли, вы можете получить копии последних выпусков Building Business, щелкнув здесь.У нас есть все выпуски за 2012 и 2011 годы, которые внесут большой вклад в ваши усилия по поддержанию навыков LBP.

ITM Книга в трех экземплярах

ЧТО НАСчет ВСЕХ БУМАЖНЫХ РАБОТ?
Знаете ли вы, что ВСЕ жилые проекты, согласованные с 1 марта 2012 года, теперь требуют записи строительных работ? А это значит копия для домовладельца, совета и для себя!

Отслеживание всех документов может быть проблемой. ITM хочет сделать вашу жизнь проще. Вот почему мы создали «Книгу из трех экземпляров ITM LBP»

С помощью этой простой в использовании книги вы увеличите скорость оформления документов в три раза.В каждой книге по 25 работ.

Они доступны в печатном виде в местном отделении ITM, так что приходите сегодня!

ЗАГРУЗИТЕ ЭЛЕКТРОННУЮ ВЕРСИЮ БЕСПЛАТНО НАЖМИТЕ ЗДЕСЬ
Некоторые из особенностей этой книги из трех экземпляров:

Исключения для владельцев и строителей

Кто такой собственник-строитель?

Вы являетесь собственником-застройщиком, если вы:

  • Иметь соответствующий интерес в земле или здании, на котором проводятся Строительные работы с ограничениями (т. Е. Право собственности), и являться физическим лицом (т.е. не компания).
  • Живут или собираются жить в доме (в том числе в доме для отпуска или в доме Баха).
  • Выполняйте строительные работы с ограничениями в собственном доме самостоятельно или с помощью неоплачиваемых друзей и членов семьи, и
  • В соответствии с Освобождением от собственника-застройщика не выполняли Строительные работы с ограничениями в отношении любого другого дома в течение предыдущих 3 лет.
Строительные работы с ограничениями

Строительные работы с ограничениями - это работы, которые имеют решающее значение для целостности здания.Он гарантирует, что здание является конструктивно прочным и водонепроницаемым, поэтому его могут делать или контролировать только специалисты, которые являются лицензированными специалистами в области строительства (LBP), или собственники-строители, которые сделали официальную декларацию и получили освобождение от ответственности собственника-строителя их совет.

Закон о строительстве 2004 г. требует, чтобы все проводимые строительные работы с ограничениями были четко обозначены. Это означает, что теперь существует большая ответственность за то, чтобы работа была «построена правильно».Собственники-застройщики от этого не освобождаются.

Владелец-строитель может построить свой собственный дом или выполнять работы в своем доме, которые являются ограниченными строительными работами, но собственник-строитель должен соответствовать всем законодательным требованиям. Это означает, что стандарты работы должны быть на том же уровне, как если бы они выполнялись лицензированными строительными специалистами (LBP). Если вы достаточно квалифицированный собственник-строитель и отвечаете критериям собственника-строителя, вы можете выполнять строительные работы ограниченного объема.

Однако, если у вас есть какие-либо сомнения относительно ваших знаний и навыков в области проектирования или строительства, мы настоятельно рекомендуем вам нанять лицензированных специалистов-практиков для выполнения этих строительных работ.Желательно, чтобы любой владелец, учитывая это, сверил свой уровень строительных знаний с:

Освобожденные строительные работы

Владелец-застройщик может выполнять строительные работы, освобожденные от налога (согласие на строительство не требуется), но при этом они должны соответствовать требованиям Закона о строительстве 2004 года и Строительного кодекса. Ответственность за принятие решения о том, требуется ли для проведения работ согласие на строительство, лежит на владельцах. Тем не менее, всегда разумно обсудить ваш проект с сотрудником местного совета на всякий случай.Если строительный проект требует согласия на строительство, а вы строите здание без него, это является правонарушением в соответствии с Законом о строительстве 2004 года. Это может привести к большим штрафам. Если согласие на строительство НЕ требуется, они сообщат вам об этом. Чек:

  • Приложение 1 Закона о строительстве 2004 года.
  • Руководство MBIE о строительных работах, на которые не распространяется разрешение на строительство.

Хотя разрешение на строительство может и не требоваться, для проекта все же может потребоваться одобрение отдела планирования Совета в отношении Плана муниципального округа.Строительство без утверждения планирования может привести к большим штрафам (до 20 000 долларов США). Проконсультируйтесь с вашим местным советом - если потребуется согласие ресурса, они вам сообщат.

Получение освобождения от ответственности собственник-застройщик

Обычно, когда вы подаете заявление на получение разрешения на строительство, вы должны указать, кто имеет лицензию на строительные работы как на проектирование, так и на строительные работы. В случае собственника-застройщика вы должны будете предоставить установленную законом декларацию (форма 2b) в отношении ограниченных строительных работ, за которые вы будете нести ответственность.Это могут быть проектные и / или строительные работы. Форму установленной законом декларации необходимо передать в местный совет вместе с документацией о разрешении на строительство или ДО начала строительства дома с ограниченным доступом. Форма уставной декларации доступна на веб-сайте MBIE Building System Performance в разделе «Обязательства и ответственность владельцев-строителей и их строительного проекта

».

Законодательная декларация - это сложный документ, для правильного заполнения которого требуются строительные знания.Это также юридически обязательное заявление, которое требует свидетельских показаний мирового судьи или кого-либо другого, уполномоченного на это по закону (см. Закон о присягах и заявлениях 1957 года, раздел 9).

Заполненная Уставная декларация будет храниться в файле собственности в Совете, чтобы будущие покупатели знали, что работы были выполнены нелицензированным строителем. Согласно Закону о преступлениях 1961 года (раздел 111) предоставление ложной информации в официальном заявлении является правонарушением, а в соответствии с Законом о строительстве 2004 года (раздел 369) это также является правонарушением, влекущим за собой штраф в размере до 5000 долларов.

При подаче ходатайства о разрешении строительства необходимо предоставить следующие документы:

  • Форма заявки на получение разрешения на строительство и любой другой требуемый документ
  • Контрольный список заявителя и любые другие необходимые документы
  • Уставная декларация (Форма 2b) в присутствии мирового судьи
  • Планы и спецификации дома с таким же уровнем детализации и соответствия строительным нормам, что и требуемые от лицензированного дизайнера, архитектора или инженера
  • Если собственник-застройщик предпочитает, чтобы планы здания составлял лицензированный проектировщик (проектировщик LBP, архитектор или инженер), то проектировщик должен предоставить владельцу Сертификат проектных работ (COW). Его необходимо подать вместе с заявлением о разрешении на строительство.
Строительные работы

Собственник-строитель, выполняющий строительные работы, несет ответственность за обеспечение соответствия строительных работ утвержденным планам и спецификациям. Это означает, что строительные работы соответствуют Закону о строительстве 2004 г. и Строительному кодексу Новой Зеландии (Закон о строительстве 2004 г., раздел 14C).

Даже при наличии установленной законом декларации есть некоторые области строительства, которые застройщик не может выполнять без лицензии.Соответствующие лицензированные люди должны выполнять эту специализированную работу. К ним относятся:

Если собственник-застройщик предпочитает, чтобы некоторые аспекты строительных работ с ограничениями выполнялись LBP, он должен уведомить Совет о деталях LBP ДО начала строительства. Воспользуйтесь формой уведомления LBP. По завершении этой работы LBP должен предоставить владельцу трудовую книжку. Записи о работах должны быть предоставлены Владелец Совету во время или до подачи заявки на CCC. Эти формы можно найти на странице Формы заявлений.

Помощь

Владелец-строитель может получить помощь в проектировании или строительстве от друзей и семьи, если им не заплатят за эту работу. Это включено в требования статуса собственника-застройщика и в Уставную декларацию.

Изменение статуса Собственник-Строитель

Типичные сценарии могут быть:

(i) Прекратите использовать освобождение: в какой-то момент во время строительства собственник-строитель решает, что он не хочет заниматься строительными работами и что они хотят нанять лицензированных строительных специалистов (LBP) для выполнения работы.
(ii) Начните использовать освобождение: на каком-то этапе строительства владелец может решить прекратить работу лицензированного специалиста по строительству и намеревается завершить работу самостоятельно в качестве собственника-строителя.
(iii) В процессе выполнения работы владелец-строитель решает нанять лицензированного специалиста по строительству для выполнения определенных частей строительства.

В каждой ситуации вы должны уведомить Совет об изменениях, используя Уведомление о собственнике-застройщике (форма 2C), прежде чем продолжить строительство (в разделе «Публикации по зданиям» см. Подача заявки и использование исключения на веб-сайте MBIE Building System Performance).

Строительство других жилых домов

Освобождение собственника-застройщика позволяет собственнику строить дом только в том случае, если он не выполнял ограниченные строительные работы по отношению к другой домашней единице в течение предыдущих 3 лет.

Продам дом от собственника-застройщика

Как и другие юридические документы, заполненная Уставная декларация хранится в картотеке собственности на продаваемый дом. Декларация не только позволяет строителям-собственникам выполнять ограниченные строительные работы, которые они хотят выполнять в своих домах (или использовать члена семьи или друга), но также защищает будущих владельцев в случае обрушения здания.Как и в случае с лицензированными специалистами по строительству, ответственность за качество изготовления распространяется на собственника и строителя до 10 лет.

Лицензированные строительные практики в строительной отрасли обычно покрываются для устранения дефектов по гарантии от строительных организаций, к которым они принадлежат, например, Федерации зарегистрированных главных строителей и Ассоциации сертифицированных строителей Новой Зеландии. Эти организации по взаимному согласию согласились поддерживать качество работы своих членов. Если Собственник-застройщик не принадлежит ни к одному из них, маловероятно, что он сможет получить страховки и поручительства для этой работы на текущем рынке страхования.

Если Собственник-Строитель ушел из строительной отрасли, было бы разумно спросить, кто предоставляет еще не истекшую часть гарантии. Например, он мог быть передан другому строительному подрядчику или стороннему поставщику гарантии или плана поручительства. Это дало бы покупателю дополнительную уверенность в том, что любые проблемы будут устранены, даже если строителя больше нет, например, если он или она умер или прекратил свою деятельность. Покупателям было бы разумно проверить, покрываются ли строительные работы существующими поставщиками гарантии.

Для получения дополнительной информации

Руководство MBIE

Соответствующее законодательство

Последнее обновление 21.03.2019

Разъяснение лицензий на строительство

| Smartway Builders

Вам может быть интересно, зачем строителям нужна лицензия - я имею в виду, опыт не считается квалификацией? Вы правы, опыт имеет значение, но наличие лицензии показывает общественности и потенциальным клиентам, что строитель соответствует минимальным стандартам компетентности и позволяет им выполнять строительные работы с ограничениями или контролировать их.Лицензия - это гарантия того, что вы можете доверять строителю и знать, что он знает, что делает.

Разница в лицензиях

Лицензированные строительные специалисты (LBP) - это дизайнеры, плотники, каменщики и каменщики, кровельщики, штукатуры, специалисты по строительным площадкам и фундаментам, которые были признаны компетентными для выполнения работ, необходимых для конструкции жилого дома или его устойчивости к атмосферным воздействиям.

Схема LBP включает 7 классов лицензирования в зависимости от конкретных ролей или занятий.Это:

  • Дизайн
  • Сайт
  • Плотницкие работы
  • Кровля
  • Наружная штукатурка
  • Кирпич и кладка
  • Фонды

Специалисты по строительству не должны выполнять или контролировать Строительные работы с ограничениями (RBW), выходящие за рамки их класса лицензирования, если только они или кто-либо, контролирующий их работу, не имеют соответствующей лицензии. Выполнение строительных работ с ограничениями без надлежащей лицензии влечет наложение штрафа в размере до 20 000 долларов США.Однако строители могут подать заявку на получение более чем одной лицензии.

Чтобы получить лицензию, специалисты по строительству должны соблюдать все правила, установленные правительством. Каждый класс лицензирования включает установленный сбор за подачу заявки и административный сбор, а плата за оценку различается для разных категорий лицензий. Для большинства классов лицензирования существует 3 способа подачи заявки на получение статуса LBP: квалифицированное приложение, стандартное приложение и Транстасманское соглашение о взаимном признании (TTMRA).

Чтобы узнать больше о стандартах производительности для всех строительных работ в Новой Зеландии, прочтите Строительный кодекс здесь.

Квалифицированные и лицензированные строители Smartway Builders

В Smartway Builders есть команда лицензированных специалистов по строительству, которые поддерживают и следуют нашему видению и ценностям. Это означает, что вы можете доверять всем нашим строителям, которые будут относиться к вашему проекту с заботой и уважением, создавая качественные работы, которые отражают наше видение. В настоящее время у нас есть 5 специалистов-строителей, утвержденных правительством Новой Зеландии, что означает, что мы строим, ремонтируем, реконструируем и расширяем дома в соответствии с правильными стандартами Новой Зеландии.Наши LBP - это квалифицированные специалисты, которые были признаны компетентными для выполнения работ, необходимых для конструкции жилого дома и устойчивости к атмосферным воздействиям.

Если вы хотите поговорить с нами о своем будущем проекте, позвоните нам! Мы работаем с командой строителей домов в Новой Зеландии, отобранных за высочайшее качество.

Кто-то будет, кто-то нет | Здание Сегодня

Building Today поговорили с четырьмя строителями об их мнениях и планах по добровольному проекту


лицензирование по схеме LBP.

Питер Купер из Jones & Cooper Builders в Горе говорит, что он планирует «сидеть на заборе, пока я не увижу, к чему все идет».

Г-н Купер в принципе поддерживает эту схему, но разочарован регулированием, касающимся работы своими руками.

«Я чувствую себя немного подавленным. Я не понимаю, насколько эта схема может быть эффективной, если она не охватывает всех, кто строит. Я думаю, что определенная работа должна быть предоставлена ​​тем, кто обучен и квалифицирован для ее выполнения, а лицензирование - хороший способ признать эти навыки и знания », - говорит г-н Купер.


Политическая неопределенность

«Неопределенность вокруг политических вопросов схемы - еще одна проблема для меня. Что, если я приложу усилия, чтобы получить лицензию, и через 18 месяцев все изменится? После выборов он может быть снова разбавлен.

«Я был категорически за это, но я не думаю, что в нынешнем виде он приносит много пользы потребителю», - говорит он.

Келвин Пирс из Kelvin Pearce Builders в Нью-Плимуте также планирует не подавать заявки на лицензирование сейчас, хотя считает, что это хорошая схема.

«Я думаю, что концепция очень и очень хороша. Для Новой Зеландии это уже давно пора », - говорит он.


Полив

«Но, как это было предложено, философия внедрения не очень хороша, особенно в отношении строителей своими руками. Его разбавили до чего-то, что, вероятно, не понравится большинству строителей.

«Было много консультаций со строителями, но внезапно произошли изменения, противоречащие нашим советам.

«Зачем мне получать лицензию, если кто-то может просто зарегистрироваться в качестве строителя своими руками и продолжать строительство недорогого жилья?

«Я подожду до выборов. Я считаю, что схема может измениться, особенно если у нас будет новое правительство », - говорит он.

Мюррей Педерсен из Murray Pedersen Builders Ltd в Маунт-Маунгани считает, что эта схема является хорошей новостью для строительной индустрии Новой Зеландии.

Он уже начал готовить заявки на лицензии для него и четырех мастеров компании и говорит, что система онлайн-поддержки RMBF значительно упростила для него процесс подачи заявок.

«Я думаю, что эта схема - прекрасная идея. В любом случае Murray Pederson Builders нанимает только квалифицированных специалистов, - говорит г-н Педерсен.

«В этой отрасли есть много ковбоев, которые никогда не учились, и, надеюсь, это их разберет.

«Меня беспокоят люди, работающие в домашних условиях. Я считаю, что любая работа, которую они делают, должна тщательно контролироваться и подписываться лицензированным лицом, иначе все останется, как есть сейчас.”
Murray Pedersen Builders получил более 30 наград« Дом года ».


Стоимость строительства резко возрастет

Лори Вудинг из Wooding Construction 2006 Ltd из Фангареи считает, что эта схема «избавит от строителей из крысиных мешков», но опасается, что это приведет к резкому росту стоимости строительства.

«Это в некотором смысле сократит работу многих неквалифицированных строителей, поскольку их работу должен будет подписывать квалифицированный специалист, что оставит гораздо более длинный бумажный след.У мастеров будет больше ответственности », - говорит г-н Вудинг.

«Все это хорошо, поскольку мы будем получать более качественное строительство, но это приведет к увеличению затрат, так как квалифицированных специалистов будет труднее найти, и они будут запрашивать более высокие ставки.

«Поскольку стоимость строительства уже высока, даже меньшее количество новозеландцев смогут себе это позволить.

«Кроме того, я считаю, что было бы хорошо, если бы все вовлеченные профессии, наконец, были лицензированы таким же образом, так как там много ковбоев, и если что-то пойдет не так, легко обвинить строителей», - говорит он.

Г-н Вудинг планирует начать лицензирование в новом году и говорит, что надеется получить лицензии всем своим квалифицированным специалистам к концу 2008 года.

Подрядчик по жилому строительству Веллингтон, Порируа, Лоуэр-Хатт

All Built являются аккредитованными членами схемы «Лицензированные строительные практики» (LBP).

Правительство Новой Зеландии ввело схему LBP, чтобы общественность могла быть уверена, что LBP, работающие над своими домами и зданиями, компетентны, и что дома и здания спроектированы и построены правильно.Лицензирование способствует продвижению, признанию и поддержке профессиональных навыков и поведения в строительной отрасли. С 2007 года все разрешенные или ограниченные строительные работы должны контролироваться и / или выполняться LBP.


Мы являемся членами «Ассоциации сертифицированных строителей Новой Зеландии».

Как «сертифицированные строители» мы следим за последними отраслевыми стандартами, продуктами, инновациями и законодательством. Это означает, что мы являемся уважаемыми и формально квалифицированными строителями, которые придерживаются высоких стандартов качества.Мы также можем предложить защиту клиентов с соответствующими контрактами и гарантиями.

Стройте вместе с нами, и вы будете работать не только с обычным строителем. Вы будете работать с утвержденным NZCB строителем.


Членство в ассоциации сертифицированных строителей означает, что мы можем предложить «10-летнюю гарантию жилого фонда Halo». Это означает, что наша работа полностью гарантирована, и мы готовы помочь, когда дело доходит до защиты вашего самого крупного инвестиции, ваш дом.

Halo - это самая полная 10-летняя гарантия на жилые дома на рынке. Это уникальное, независимое покрытие здания, доступное только тем, кто строит или ремонтирует здания с помощью застройщика, одобренного NZCB.

Будьте уверены, что в маловероятном случае, если что-то случится с вашим строителем или самим NZCB во время вашего строительного проекта, вы не останетесь без средств. К тому же, если вы продадите недвижимость в течение 10 лет, гарантия автоматически перейдет к новому владельцу.


Каждая постройка выполняется честно и с уважением к вашему дому.


All Built демонстрирует твердую трудовую этику, где честность и общение сочетаются с высоким качеством изготовления.Мы гордимся тем, что предоставляем индивидуальное обслуживание.

С начала реализации вашего проекта до его завершения мы позаботимся о том, чтобы относиться к вашему дому так, как если бы он был нашим собственным. В сочетании с уважением к строительному пространству мы гарантируем, что ваш дом останется чистым и аккуратным после того, как ваш проект будет завершен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
