Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой
Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.
Общее расположение блоков
На данной схеме представлено расположение всех электронных блоков управления.
Схема
Описание
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя — в двери |
| 13 | Блок управления электрооборудованием левой задней двери — в двери |
| 14 | Блок управления электрооборудованием двери пассажира — в двери |
| 15 | Блок управления электрооборудованием правой задней двери — в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Блок под капотом
Он находится с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото — пример
Пример актуальной схемы на обратной стороне защитной крышки.
Схема
Описание предохранителей
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат — контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |
Блок в салоне
Данный блок находится под бардачком и крепится двумя винтами.
Вариант 1
Схема
Обозначение
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний сеет правой фары |
| 39 | 20А Прикуриватель, задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель света |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | 20А Противотуманный свет |
| 70 | 10А Электронные модули(питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15А Очиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, модуль прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.
Вариант 2
Фото — схема
Расшифровка
| 100 | 10А Электронные модули (питание от замка зажигания) |
| 101 | 20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10А Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10А Освещение салона, система экономии электроэнергии |
| 105 | 25А Обогрев заднего стекла |
| 106 | 20А Система бесключевого доступа / запуска |
| 107 | 10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20А Прикуриватель, задняя дополнительная розетка |
| 110 | 10А Дневные ходовые огни |
| 111 | 15А Топливный насос (бензиновые двигатели) |
| 112 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10А Дневные ходовые огни |
| 114 | 10А Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5А Внешние освещение (питание от замка зажигания) |
| 116 | 20А Противотуманный свет |
| 117 | 7,5А Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20А Подогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7,5А Габаритный свет с левой стороны |
| 125 | 7,5А Габаритный свет с правой стороны |
| 126 | 20А Система бесключевого доступа / запуска |
| 127 | 25А Стеклоподъемники |
| 128 | Резерв |
| 129 | 20А Стеклоочиститель |
| 130 | Резерв |
| 131 | 15А Стеклоочиститель заднего стекла |
| 132 | 15А Лампы стоп-сигнала |
| 133 | 25А Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20А Дневные ходовые огни |
| 136 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10А Резервное питание противоугонной системы |
| 138 | 10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10А Дальний сеет правой фары |
| 140 | 10А Дальний свет левой фары |
| 141 | 10А Лампы заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Реле | |
| R1 | Топливный насос |
| R2 | Резерв |
За прикуриваетль отвечает предохранитель номер 109 на 20А.
С обратной стороны блока, могут находится некоторые отдельные элементы реле.
Описание
- R1 Реле ближнего света
- R2 Реле дальнего света
- R3 Реле центрального замка и заднего стеклоочистителя
- R4 Реле открытия водительской двери
- R5 Реле открытия остальных дверей
- R6 Реле переднего стеклоочистителя
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда АКБ
- R9 Реле света
Электросхемы Ford Focus 2
Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.
Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.
А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.
Предохранители Форд Фокус 2 рестайлинг
Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.
Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

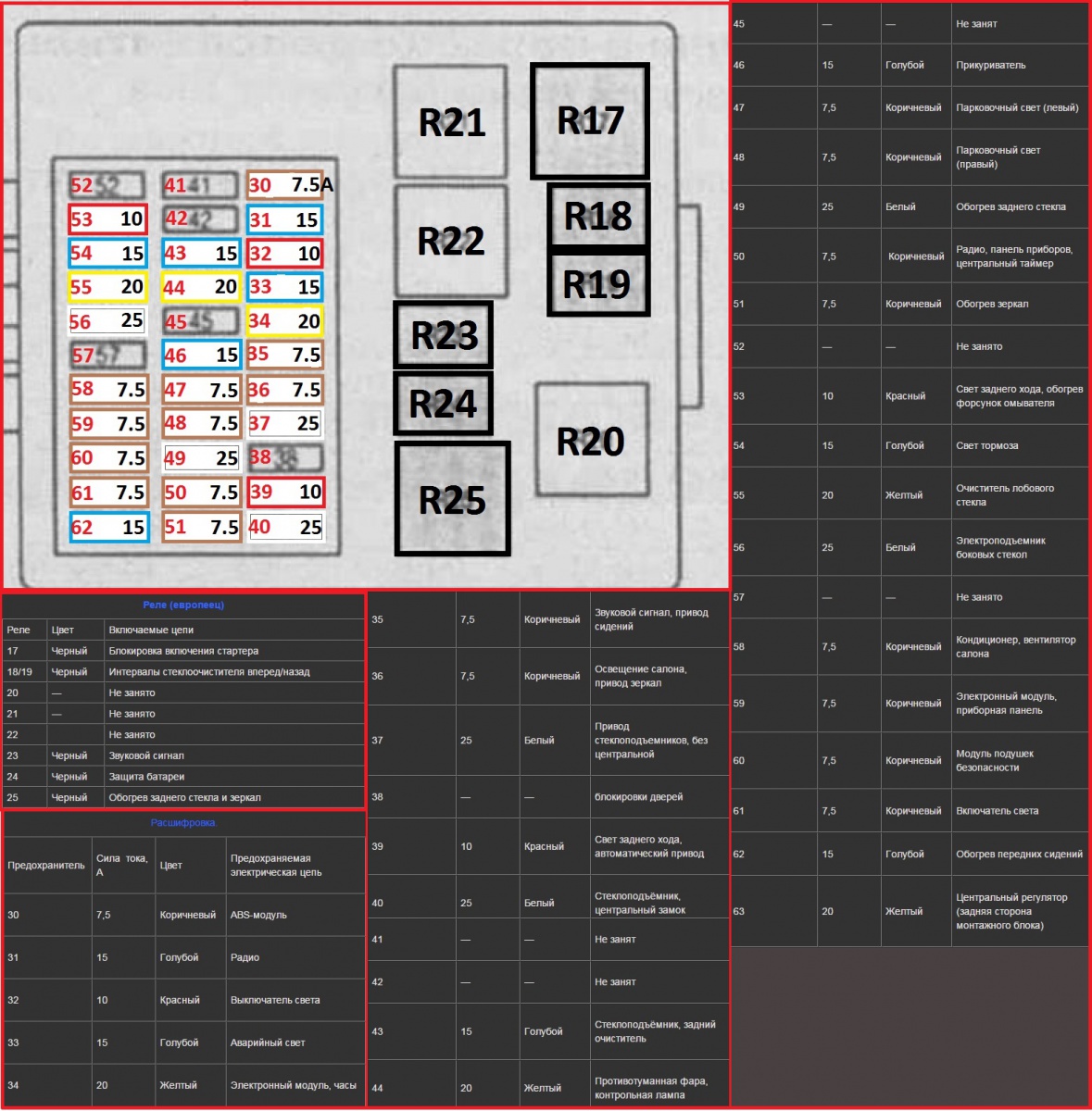

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.
1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.
Расположение предохранителей под капотом Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.
Предохранители в салоне Форд Фокус 2 рестайлинг
Схема предохранителей Форд Фокус 2 рестайлинг
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система управления без ключа |
| 107 | 0 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг) |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг) |
| 117 | 7,5 | Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг) |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг) |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 124 | 7,5 | Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг) |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг) |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг) |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг) |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг) |
| 135 | Подсветка при движении в светлое время | |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг) |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг) |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Предохранители под капотом Форд Фокус 2 рестайлинг
Схема предохранителей Форд Фокус 2 рестайлинг
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 1 | 40 | Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг) |
| 2 | 80 | Рулевое управление с усилителем (ЭУР/ЭГУР) |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 10 | 30 | Вентилятор системы климат контроля (вентилятор печки) |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле 15l зажигания |
| 13 | 20 | Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг) |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Складывающаяся крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг)) |
| 20 | 15 | Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг) |
| 21 | 20 | Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватель фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | Автоматическая коробка передач (акпп) |
| 26 | 10 | Непрерывное питание PCM (только Focus ST и Focus RS) |
| 27 | 10 | Муфта компрессора системы кондиционирования |
| 28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг) |
| 30 | 3 | PCM (ЭБУ акпп), автоматическая коробка передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 32 | 10 | Электропитание топливных форсунок (только Focus ST и Focus RS) |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 33 | 20 | Подогреваемый кислородный датчик (только Focus ST и Focus RS) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | PCM, клапаны, электромагнитные клапаны |
| 36 | 10 | PCM |
Предохранители Форд Фокус 2 дорестайлинг
Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями.
Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис.
2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже .
..
Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена
Содержание страницы
Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.
Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.
В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.
Расположение предохранителей под капотом Ford Focus 2 рестайлинг
Расположение блока предохранителей в Ford Focus 2 рестайлинг
Открываем крышку блока и видим предохранители
Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя
Номера предохранителей Ford Focus 2 рестайлинг
Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Замена предохранителей на Ford Focus 2
Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок).
Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.
| № | А | Назначение |
| 37 | 10 | Дальний свет левой фары |
| 38 | 10 | Дальний сеет правой фары |
| 39 | 20 | Прикуриватель, задняя дополнительная розетка |
| 40 | 20 | Люк |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7. 5 | Обогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Диагностический разъем (OBD II) |
| 45 | 10 | Дневные ходовые огни |
| 46 | 10 | Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15 | Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, дневные ходовые огни |
| 49 | 15 | Переключатель света |
| 50 | 20 | Стеклоочиститель |
| 51 | 15 | Топливный насос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7. 5 | Габаритный свет с левой стороны |
| 54 | 7.5 | Габаритный свет с правой стороны |
| 55 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20 | Система бесключевого доступа / запуска |
| 57 | 10 | Сирена противоугонной системы |
| 58 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25 | Розетка в багажном отделении, разъем прицепа |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Стеклоподъемники |
| 64 | — | Не используется |
| 65 | 10 | Подушки безопасности |
| 66 | 7. 5 | Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7.5 | Радио, комбинация приборов |
| 69 | 20 | Противотуманный свет |
| 70 | 10 | Электронные модули(питание от замка зажигания) |
| 71 | 10 | Дневные ходовые огни |
| 72 | 25 | Многофункциональный электронный модуль (GEM) |
| 73 | 7.5 | Освещение номерного знака |
| 74 | 15 | Лампы стоп-сигнала |
| 75 | 10 | Блок управления коробкой передач, электронная педаль газа |
| 76 | 7. 5 | Электронный стояночный тормоз (EPB) |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Очиститель заднего стекла |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Освещение салона, зеркала с электроприводом |
| 81 | 20 | Модуль электрооборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10 | Лампы заднего хода, модуль прицепа |
| 85 | 10 | Система охлаждения |
| 86 | 20 | Подогрев сидений |
| Реле | ||
| K1 | Обогрев заднего стекла | |
| K4 | Топливный насос | |
| K5 | Дневные ходовые огни | |
Описание предохранителей форд фокус 2 рестайлинг.
Монтажный блок в моторном отсекеБольшинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.
Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…
Добрый день. Сегодня к нам в автосервис приехал Ford Focus 2 ресталинг (2008-2011). Приехал он к нам с проблемой в электронике. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле.
Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:
| № | Ампер | Описание предохранителя |
| 1 | 40 | Электровентилятор охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления силовым агрегатом (PCM) |
| 10 | 30 | Вентилятор системы климат-контроля |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Электрическая обмотка стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Складывающаяся крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | |
| 27 | 10 | Муфта компрессора системы кондиционирования |
| 28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | PCM, автоматическая коробка передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | PCM, клапаны, электромагнитные клапаны |
| 36 | 10 | PCM |
Расположения блока предохранителей в салоне.
Снятие и замена предохранителей
Таблица значений блока предохранителей в салоне:
| № | Ампер | Описание предохранителя |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | |
| 107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары/фонари |
| 117 | 7,5 | Фонарь освещения номерного знака |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Форд Фокус 2 является одной из самых популярных иномарок, выпускаемых в России.
Этот автомобиль очень надежен и отвечает всем мировым стандартам. Но, несмотря на это, рано ли поздно, у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных авто. Самый первый признак неполадок с электроприборами – это выход из строя плавких предохранителей (ПП) или прерывающих элементов (реле).
Предохранители, которые используются в автомобиле Форд Фокус 2 называются «ножевые», они плоские, среднего размера, штекерные, т. е. состоят из двух штекерных контактов с легкоплавкой перемычкой в пластмассовом корпусе разных цветов. Сверху на корпусе выбит номинал – сила тока, при превышении которого деталь перегорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока предохраняющую роль играют реле.
В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться.
Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:
Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).
В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.
Расположение
Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом.
Укрыта обивкой салона, которая держится на двух кнопках.
Работа с блоком предохранителей под капотом
- Поднимаем капот.
- Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
- С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
- Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
- Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.
Работа с блоком предохранителей в салоне
Самые часто встречающиеся проблемы с электрооборудованием:
Не включается кондиционер.
- Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
- Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
- Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
- Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
- Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
- Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.
Пропал звуковой сигнал (гудок)
- Проверить F20 (15 А) в сборке под капотом.
- Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
- Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.
Электропитание приборной панели
Пропадает обогрев заднего стекла
- Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
- Проверяем F52 (25А). Расположение: блок ПП в салоне.
- Прозваниваем проводку, прочищаем контакты выключателя.
Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.
Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.
- Монтажный блок опускаем на максимально возможное расстояние.
Где-то тут наши предохранители.
- Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
- Выдвигаем монтажный блок на себя.
- Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
- Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
- Собираем монтажный блок в обратном порядке.
Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей.
В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.
Артикул:
Предохранители и реле всех номиналов
Инструменты:
Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет
Схема и расположение предохранителей на Ford Focus 2:
Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.
Блок предохранителей под капотом выделен красной прямоугольной линией.
Затем нужно открыть крышку предохранителей под капотом.
Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.
Еще одно фото крышки со схемой предохранителей
Теперь давайте рассмотрим номера предохранителей и их описание.
Таблица значений блока предохранителей под капотом Ford Focus 2
| № | Ампер | Описание предохранителя |
| 1 | 40 | Электровентилятор охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления силовым агрегатом (PCM) |
| 10 | 30 | Вентилятор системы климат-контроля |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Электрическая обмотка стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Складывающаяся крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | |
| 27 | 10 | Муфта компрессора системы кондиционирования |
| 28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | PCM, автоматическая коробка передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | PCM, клапаны, электромагнитные клапаны |
| 36 | 10 | PCM |
Расположения блока предохранителей в салоне.
Снятие и замена предохранителей
Переходим в салон. Блок предохранителей располагается под бардачком.
Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.
И вытянуть вниз блок предохранителей.
Схема блока предохранителей в салоне Ford Focus 2
Таблица значений блока предохранителей в салоне:
| № | Ампер | Описание предохранителя |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | |
| 107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары/фонари |
| 117 | 7,5 | Фонарь освещения номерного знака |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Расположение предохранителей форд фокус 2
Главная » Ford » Расположение предохранителей форд фокус 2Схема и расположение блока предохранителей на Ford Focus 2
Довольно часто при не корректной работе электрооборудования или после установки сторонник устройств перегорают предохранители или реле.
Сегодня мы опишем, где находится блок предохранителей и как снять и заменить предохранители под капотом, в салоне Форд Фокус 2.
Схема и расположение предохранителей на Ford Focus 2
На данном фото продемонстрирован монтажный блок предохранителей (цифра 8 на фото) находящийся в подкапотном пространстве, для извлечения. элементов имеется специальный пинцет для удобства замены предохранителей.
Так же если у Вас под рукой не оказалось руководства с описанием элементов, на обратной стороне крышки блока предохранителей Форд Фокус 2 имеется их схема и расположение.
Расшифровка блока предохранителей под капотом
Расположения блока предохранителей в салоне Ford Focus 2
Находится данный блок под вещевым ящиков в районе ног переднего пассажира, чтобы до него добраться достаточно опустить крышку закрывающую блок и выкрутить пару фиксаторов.
Видео по замена предохранителей Ford Focus 2 рестйлинг
youtube.com/embed/y1Y_mYkAiOU»/>
Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2
Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.
ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).
Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно.
В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.
Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.
Цвет ПП определяет номинал.
Расшифровка ПП от F1 до F36:
| Номер | Номинал, А | Назначение |
| 1 | 40 | Вентилятор, охлаждающий силовой агрегат |
| 2 | 80 | ГУР |
| 3 | 60 | Салонный блок ПП и реле |
| 4 | 60 | Салонный блок ПП и реле |
| 5 | 80 | Кондиционер, вспомогательный обогреватель |
| 6 | 60 | Свечи для дизелей |
| 7 | 30 | Насос АБС в гидравлическом блоке |
| 8 | 20 | Клапаны АБС в гидравлическом блоке |
| 9 | 20 | Узел для управления силовым агрегатом |
| 10 | 30 | Электромотор вентилятора печки |
| 11 | 20 | Стартерный выключатель |
| 12 | 40 | Электрическое реле системы зажигания |
| 13 | 20 | Обмотка на пусковом механизме |
| 14 | 40 | Правый обогрев лобового стекла |
| 15 | 30 | Реле электровентилятора охлаждающей системы |
| 16 | 40 | Левый обогрев лобового стекла |
| 17 | 30 | Управление складывающейся крышей |
| 18 | 30 | Устройство для усиления мощности |
| 19 | 10 | Управление системой АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Резервный обогреватель |
| 22 | 10 | Управление ГУРом |
| 23 | 30 | Электронасос омывателя фар |
| 24 | 15 | Дополнительный отопитель для авто с дизелем |
| 25 | 10 | Реле зажигания |
| 26 | 10 | АКПП |
| 27 | 10 | Муфта компрессора кондика |
| 28 | 10 | Свеча для дизеля |
| 29 | 10 | Управление климат-контролем |
| 30 | 30 | АКПП |
| 31 | 10 | Зарядка АКБ |
| 32 | 10 | АКПП |
| 33 | 10 | Датчики кислорода для моторов на бензине |
| 34 | 10 | Модуль зажигания, форсунки |
| 35 | 10 | РСМ, клапаны |
| 36 | 10 | РМС |
Описание назначения реле Форд Фокус 2:
| Обозначение | Назначение |
| R1 | Включение запрета запуска (для некоторых моделей) |
| R2 | Звуковой сигнал |
| R3 | Фонари заднего хода (для некоторых моделей) |
| R5 | Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей) |
| R6 | Основное |
| R7 | Обогреватель лобового стекла |
| R8 | Зажигание |
| R9 | Омыватели фар |
| R10 | Вентилятор обогревателя |
| R11 | Компрессор кондиционера |
| R12 | Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы |
| R13 | Стартер |
| R14 | Вентилятора и электродвигатель вентилятора |
Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:
| Номер | Номинал, А | Назначение |
| 37 | 10 | Левая лампа дальнего света |
| 38 | 10 | Правая лампа дальнего света |
| 39 | 20 | Предохранитель прикуривателя |
| 40 | 20 | Электродвигатель люка |
| 41 | 20 | Управление электрооборудованием пассажирской передней двери |
| 42 | 7,5 | Электрообогрев зеркал заднего обзора |
| 43 | 10 | Электромодули |
| 44 | 10 | Колодка канала связи |
| 45 | 10 | ДХО, габаритные огни |
| 46 | 10 | Приборная панель, центральный блок ПП |
| 47 | 15 | Насос, жиклеры омывателя стекла |
| 48 | 20 | Ближний свет, наружные осветительные приборы для передвижения в светлое время суток |
| 49 | 15 | Выключатель осветительных приборов |
| 50 | 20 | Очиститель лобового стекла |
| 51 | 15 | Бензонасос |
| 52 | 25 | Электрообогрев стекла сзади |
| 53 | 7,5 | Стоп-сигнал, габариты с левой стороны |
| 54 | 7,5 | Стоп-сигнал, габариты с правой стороны |
| 55 | 20 | Управление электрооборудованием водительской двери, система центрального замка |
| 56 | 20 | Система Кеу Fгее |
| 57 | 10 | Привод для складывания внешних зеркал или датчик для контроля заряда АКБ |
| 58 | 15 | Управление музыкальной системой |
| 59 | 20 | Управляющий блок электрическим оборудованием прицепа |
| 60 | 15 | Левая лампа ближнего света |
| 61 | 15 | Правая лампа ближнего света |
| 62 | 20 | Электропривод регулирования водительского сиденья |
| 63 | 25 | Электрические подъемники стекла |
| 64 | — | — |
| 65 | 10 | Управление подушками безопасности |
| 66 | 7,5 | Выключатель осветительных приборов |
| 67 | 10 | Приборная панель |
| 68 | 7,5 | Дополнительные компоненты приборки |
| 69 | 20 | Противотуманки |
| 70 | 10 | Электромодули |
| 71 | 10 | Внешнее освещение при движении днем |
| 72 | — | — |
| 73 | 7,5 | Подсветка номера |
| 74 | 15 | Фонари стопов |
| 75 | 10 | Управление двигателем |
| 76 | — | — |
| 77 | 25 | Центральный замок |
| 78 | 15 | Задний стеклоочиститель |
| 79 | 15 | Электророзетка в багажнике |
| 80 | 10 | Таймер, отключающий подсветку салона |
| 81 | 20 | Управление правой задней дверью |
| 82 | 20 | Управление левой задней дверью |
| 83 | 10 | Управление аудиосистемой |
| 84 | 10 | Питание электрооборудования прицепа, фонари заднего хода |
| 85 | 10 | Модуль электрооборудования охлаждающей ситсемы |
| 86 | 20 | Электрический обогрев передних сидений |
Схема ПП Форд Фокус 2 рестайлинг
Расшифровка назначения ПП в салоне Форд Фокус:
| Номер | Номинал, А | Назначение |
| 100 | 10 | Электромодули |
| 101 | 20 | Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши |
| 102 | 10 | Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива |
| 103 | 10 | Питание управляющих элементов наружного освещения от АКБ |
| 104 | 10 | Система экономии электрической энергии, подсветка освещения салона |
| 105 | 25 | Управление обогреванием стекла сзади |
| 6 | 20 | Система безключевого управления |
| 107 | 10 | Питание от батарей щитка приборов, диагностика бортовой сети |
| 108 | 7,5 | Дополнительные элементы щитка приборов |
| 109 | 20 | Прикуриватель |
| 110 | 10 | Электропитание переключателя внешнего освещения |
| 111 | 15 | Бензонасос |
| 112 | 15 | Управляющий блок аудиосистемы |
| 113 | 10 | Лампы дневного внешнего освещения (подфарники) |
| 114 | 10 | Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата |
| 115 | 7,5 | Питание управляющих элементов наружного освещения от генераторной установки |
| 116 | 20 | Противотуманки, фонари |
| 117 | 7,5 | Подсветка номера |
| 118 | 20 | Управление задней левой дверью |
| 119 | 15 | Гнездо для дополнительного электропитания в багажнике |
| 119 | 25 | Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа) |
| 120 | 20 | Управление задней правой дверью |
| 121 | 20 | Обогреватель сидений спереди |
| 122 | 10 | Управление подушками безопасности |
| 123 | 7,5 | Обогрев внешних зеркал заднего обозрения |
| 124 | 7,5 | Фонари габаритов, стоп-сигналы с левого борта машины |
| 125 | 7,5 | Габариты, стоп-сигналы с правого борта машины |
| 126 | 20 | Безключевая система управления |
| 127 | 25 | Электроподъемники стекла |
| 128 | — | Резерв |
| 129 | 20 | Очиститель лобового стекла |
| 130 | — | Резерв |
| 131 | 15 | Очиститель стекла сзади |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Управление пассажирской дверью, реле, управляющее системой блокировки |
| 134 | 20 | Система блокирования дверных замков, управляющий блок электрооборудования водительской двери |
| 135 | 20 | Подсветка при передвижении днем |
| 136 | 15 | Жиклеры, насос омывателя стекла |
| 137 | 10 | Динамик, включающий аварийное питание от батареи |
| 138 | 10 | Управляющий блок двигателем, педаль газа, АКПП |
| 139 | 10 | Правый осветительный прибор дальнего света |
| 140 | 10 | Левый осветительный прибор дальнего света |
| 141 | 10 | Электрический привод зеркал заднего вида, фонарь заднего хода |
| 142 | 15 | Правый осветительный прибор ближнего света |
| 143 | 15 | Левый осветительный прибор ближнего света |
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть.
При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.Фотогалерея
Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салонеДля замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Загрузка …Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи: Загрузка.
..Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена
Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.
Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.
В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.
Снятие и замена штатной магнитолы Ford Focus 2 своими рукамиРасположение предохранителей под капотом Ford Focus 2 рестайлинг
Расположение блока предохранителей в Ford Focus 2 рестайлинг
Открываем крышку блока и видим предохранители
Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя
Номера предохранителей Ford Focus 2 рестайлинг
Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Замена предохранителей на Ford Focus 2
Прежде всего нужно определить какой предохранитель неисправен, затем менять.
Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.
Описание блока предохранителей в Ford Focus 2
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
Расположение и электросхема
Пинцет для замены (могут быть разных типов)У Ford Focus 2 предохранители расположены в двух блоках.
Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
| № | Ампер | Назначение предохранителя |
| 1 | 40 | Вентилятор охлаждения мотора |
| 2 | 80 | Рулевое управление |
| 3 | 60 | ВБП № 1 |
| 4 | 60 | ВБП № 1 |
| 5 | 80 | Дополнительный обогреватель |
| 6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
| 7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Узел управления двигателем |
| 10 | 30 | Вентилятор климатроника |
| 11 | 20 | Выключатель стартера и других приборов |
| 12 | 40 | Электрореле зажигания |
| 13 | 20 | Электрообмотка стартера |
| 14 | 40 | Обогрев правой стороны переднего стекла |
| 15 | 30 | Реле вентилятора |
| 16 | 40 | Обогрев левой стороны переднего стекла |
| 17 | 30 | Убирающаяся крыша |
| 18 | 30 | Усилитель мощности |
| 19 | 10 | Система ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный нагреватель |
| 22 | 10 | Усилитель руля |
| 23 | 30 | Система омывания фар |
| 24 | 15 | Дополнительный обогреватель (для дизелей) |
| 25 | 10 | Зажигание |
| 26 | 15 | АКП |
| 27 | 10 | Муфта кондиционирования — компрессор |
| 28 | 10 | Свеча накаливания (лишь для авто с дизелем) |
| 29 | 10 | Раздельный климатроник |
| 30 | 30 | АКП |
| 31 | 10 | Зарядка аккумулятора |
| 32 | 10 | АКП |
| 33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
| 34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
| № | Ампер | Назначение предохранителя |
| 100 | 10 | Электромодули |
| 101 | 20 | Управления люком, откидной крышей, сидений |
| 102 | 10 | Отопитель, руль, фильтр, ДУ |
| 103 | 10 | Управления наружным освещением от аккумулятора |
| 104 | 10 | Электроэкономия |
| 105 | 25 | Обогрев стекла сзади |
| 106 | 20 | Управления без ключа |
| 107 | 10 | Питание приборов от батареи, бортдиагностика |
| 108 | 7,5 | Аудиосистема и навигация |
| 109 | 20 | Прикуриватель, электророзетка |
| 110 | 10 | Переключатель наружного освещения днем |
| 111 | 15 | Бензонасос |
| 112 | 15 | Аудиосистема (питание от аккумулятора) |
| 113 | 10 | Подфарники |
| 114 | 10 | Иммобилайзер |
| 115 | 7,5 | Внешний свет от генератора |
| 116 | 20 | Противотуманки |
| 117 | 7,5 | Освещения номера авто |
| 118 | 20 | Электрическое оборудования задней левой двери |
| 119 | 15 | Электропитание багажного отделения |
| 119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
| 120 | 20 | Электрическое оборудования задней правой двери |
| 121 | 20 | Подогрев сидений передние |
| 122 | 10 | Подушки безопасности |
| 123 | 7,5 | Электрический обогрев зеркал |
| 124 | 7,5 | Габариты, стопы (левая сторона) |
| 125 | 7,5 | Габариты, стопы (правая сторона) |
| 126 | 20 | Управление без ключа |
| 127 | 25 | Электростеклоподъемники |
| 128 | Не применяется | |
| 129 | 20 | Очиститель переднего стекла |
| 130 | Не применяется | |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 25 | Стопы |
| 133 | 20 | Блокировка системы |
| 134 | 20 | Централизованная блокировка замков |
| 135 | 20 | Подсветка во время движения в дневное время |
| 136 | 15 | Насос омывателя стекол |
| 137 | 10 | Включения аварийного питания |
| 138 | 10 | Управление двигателем, акселератором, АКПП |
| 139 | 10 | Левый дальний свет |
| 140 | 10 | Правый дальний свет |
| 141 | 10 | Фонарь заднего хода |
| 142 | 15 | Левый ближний свет |
| 143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Расположение под капотомДля того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Электропредохранители в блокеОткрыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Схема расположения на крышкеТакже обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Расположение в салонеВторой блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Загрузка …Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Схема предохранителейFord Focus (2012-2014)
В этой статье мы рассмотрим Ford Focus третьего поколения до рестайлинга, выпускавшийся с 2012 по 2014 год. Здесь вы найдете схемы блоков предохранителей Ford Focus 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей.
внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Focus 2012-2014
Предохранитель прикуривателя (розетки) — предохранитель №61 (прикуриватель, розетка) в блоке предохранителей приборной панели.
Салон автомобиля
Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
2012
Салон автомобиля
Назначение предохранителей в салоне (2012 г.)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| 56 | 20A | Питание топливного насоса, TMAF |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 5A | Пассивный противоугонный трансивер |
| 60 | 10A | Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли |
| 61 | 20A | Прикуриватель, розетка |
| 62 | 5A | Модуль датчика дождя, датчик влажности, электрохроматическое зеркало заднего вида |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 10A | Разблокировка багажника / задней двери |
| 66 | 20A | DD FF разблокировка питания, двойной замок |
| 67 | 7. 5A | SYNC®, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас |
| 68 | — | Не используется |
| 69 | 5A | Комбинация приборов |
| 70 | 20A | Питание центрального замка и отпирания |
| 71 | 10A | Головка контроля нагрева (ручной кондиционер), электронная автоматическая регулировка температуры Duel |
| 72 | 7.5A | Модуль рулевого колеса |
| 73 | 5A | Разъем канала передачи данных |
| 74 | 15A | Питание фары ближнего света |
| 75 | 15A | Питание противотуманных фар |
| 76 | 10A | Питание фонарей заднего хода |
| 77 | 20A | Подача омывателя лобового стекла |
| 78 | 5A | Выключатель зажигания, кнопка запуска |
| 79 | 15A | Радио, DVD-плеер с навигацией, сенсорный экран, выключатель аварийного освещения, выключатель дверного замка |
| 80 | 20A | Электропитание люка |
| 81 | 5A | R F приемник |
| 82 | 20A | Реле омывателя лобового стекла |
| 83 | 20A | Центральный замок |
| 84 | 20A | DD FF разблокировка питания, двойной замок |
| 85 | 7. 5A | Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле |
| 86 | 10A | Модуль подушки безопасности, OCS, PADI |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 89 | — | Не используется |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2012 г.)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | — | Не используется |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | 40A ** | Насос ABS / ESP |
| F8 | 30A ** | Клапан ESP |
| F9 | 30A ** | Обогрев заднего стекла |
| F10 | 40A ** | Электродвигатель вентилятора отопителя |
| F11 | — | Не используется |
| F12 | 30A ** | Предохранитель реле ECR |
| F13 | 30A ** | Реле стартера |
| F14 | 25A ** | Задний электрический стеклоподъемник (без DCU) |
| F15 | 25A ** | DPS6 |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | 20A ** | Электродвигатель переднего стеклоочистителя |
| F19 | 5A * | Питание ABS / ESP 15 |
| F20 | 15 A * | Звуковой сигнал |
| F21 | 5A * | Выключатель стоп-сигналов |
| F22 | 15 A * | Система контроля заряда батареи |
| F23 | 5A * | Катушки реле, модуль переключателя света |
| F24 | — | Не используется |
| F25 | 10 A * | Наружное зеркало с электроприводом (без DCU) |
| F26 | 15 A * | TCM 30 подача АКПП |
| F27 | 15 A * | Сцепление кондиционера |
| F28 | 5A * | Питание реле топлива TMAF |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | — | Не используется |
| F32 | 10 A * | Клапан рециркуляции ОГ, регулирующие клапаны завихрения, подогреваемые кислородные датчики |
| F33 | 10 A * | Катушки зажигания |
| F34 | 10 A * | Форсунки |
| F35 | 5A * | Активная решетка жалюзи |
| F36 | 10 А * | ECM |
| F37 | — | Не используется |
| F38 | 15 A * | ECM / TCM 15 подача |
| F39 | — | Не используется |
| F40 | 5A * | Питание EPAS 15 |
| F41 | 20A * | BCM 15 подача |
| F42 | 15 A * | Задний дворник |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | 2 5 A * | Передние электрические стеклоподъемники (без DCU) |
| F47 | 7. 5 А * | Зеркало с подогревом (без DCU) |
| F48 | 5A * | Зеркало наружное с электроприводом (без DCU) |
| R1 | — | Не используется |
| R2 | Микрореле | Звуковой сигнал |
| R3 | — | Не используется |
| R4 | — | Не используется |
| R5 | Микрореле | Задний дворник |
| R6 | — | Не используется |
| R7 | — | Не используется |
| R8 | — | Не используется |
| R9 | — | Не используется |
| R10 | Мини-реле | Реле стартера |
| R11 | Микрореле | Муфта кондиционера |
| R12 | Реле питания | Вентилятор охлаждения |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем (ECR) |
| R15 | Реле питания | Оттаивание заднего стекла |
| R16 | Реле питания | Зажигание 15 |
| * Мини-предохранители ** Патронные предохранители |
Багажное отделение
Назначение предохранителей в багажном отделении (2012 г.
)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | — | Не используется |
| F2 | 10A | Модуль автомобиля без ключа |
| F3 | 5A | Ручки дверей автомобиля без ключа |
| F4 | 25A | Блок управления передней левой двери |
| F5 | 25A | Блок управления двери передний правый |
| F6 | 25A | Блок управления двери задняя левая |
| F7 | 25A | Блок управления двери задняя правая |
| F8 | — | Не используется |
| F9 | 25A | Электродвигатель сиденья водителя |
| F10 | — | Не используется |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | — | Не используется |
| F19 | — | Не используется |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | 25A | Усилитель звука |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | — | Не используется |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | 5A | Парковочная камера |
| F30 | 5A | Модуль помощи при парковке |
| F31 | — | Не используется |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | 15A | Обогрев сиденья водителя |
| F35 | 15A | Обогрев сиденья пассажира |
| F36 | — | Не используется |
| F37 | 5A | Люк |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | Реле питания | Заднее 15 реле (2/88) |
| R2 | — | Не используется |
| R3 | — | Не используется |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | — | Не используется |
2013
Салон автомобиля
Назначение предохранителей в салоне (2013 г.
)| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 56 | 20A | Питание топливного насоса, датчик массового расхода воздуха |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 5A | Пассивный противоугонный трансивер |
| 60 | 10A | Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли |
| 61 | 20A | Прикуриватель, розетка |
| 62 | 5A | Модуль датчика дождя, датчик влажности, зеркало заднего вида с автоматическим затемнением |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 10A | Открытие багажного отделения |
| 66 | 20A | Питание отпирания двери водителя, двойной замок |
| 67 | 7. 5A | SYNC®, многофункциональный дисплей, модуль системы глобального позиционирования, компас |
| 68 | — | Не используется |
| 69 | 5A | Комбинация приборов |
| 70 | 20A | Питание центрального замка и отпирания |
| 71 | 10A | Головка управления нагревом (кондиционер с ручным управлением), электронная автоматическая регулировка температуры Duel |
| 72 | 7.5A | Модуль рулевого колеса |
| 73 | 5A | Разъем канала передачи данных |
| 74 | 15A | Питание фары ближнего света |
| 75 | 15A | Питание противотуманных фар |
| 76 | 10A | Питание фонарей заднего хода |
| 77 | 20A | Подача омывателя лобового стекла |
| 78 | 5A | Выключатель зажигания, кнопка запуска |
| 79 | 15A | Радио, DVD-плеер с навигацией, сенсорный экран, выключатель аварийного освещения, выключатель дверного замка |
| 80 | 20A | Питание люка |
| 81 | 5A | Радиоприемник |
| 82 | 20A | Реле омывателя лобового стекла |
| 83 | 20A | Центральный замок |
| 84 | 20A | Питание отпирания двери водителя, двойной замок |
| 85 | 7. 5A | Индикатор отключения подушки безопасности пассажира, выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в салоне автомобиля |
| 86 | 10A | Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 89 | — | Не используется |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2013 г.)| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | — | Не используется |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | 40A ** | Антиблокировочная тормозная система / Электронный насос программы стабилизации |
| F8 | 30A ** | Электронный клапан программы стабилизации |
| F9 | 30A ** | Обогрев заднего стекла |
| F10 | 40A ** | Электродвигатель вентилятора отопителя |
| F11 | — | Не используется |
| F12 | 30A ** | Реле управления двигателем Предохранитель |
| F13 | 30A ** | Реле стартера |
| F14 | 25A ** | Задний электрический стеклоподъемник (без блока управления двери) |
| F15 | 25A ** | АКПП |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | 20A ** | Электродвигатель переднего стеклоочистителя |
| F19 | 5A * | Антиблокировочная тормозная система / Электронная программа стабилизации 15 подача |
| F20 | 15A * | Звуковой сигнал |
| F21 | 5A * | Выключатель стоп-сигналов |
| F22 | 15A * | Система контроля заряда батареи |
| F23 | 5A * | Катушки реле, модуль переключателя света |
| F24 | — | Не используется |
| F25 | 10 A * | Наружное зеркало с электроприводом (без блока управления дверьми) |
| F26 | 15A * | Блок управления трансмиссией 30 подача АКПП |
| F27 | 15A * | Муфта кондиционера |
| F28 | 5A * | Питание реле топлива массового расхода воздуха |
| F29 | 20 A * | Не используется (запасной) |
| F30 | — | Не используется |
| F31 | — | Не используется |
| F32 | 10 A * | Клапан улавливания выхлопных газов, регулирующие клапаны завихрения, датчики кислорода с подогревом |
| F33 | 15A * | Катушки зажигания |
| F34 | 10 A * | Форсунки |
| F35 | 5A * | Активная решетка жалюзи |
| F36 | 10 A * | Блок управления двигателем |
| F37 | — | Не используется |
| F38 | 15A * | Модуль управления двигателем / Модуль управления трансмиссией 15 подача |
| F39 | 5A * | Блок управления фарами (Focus ST) |
| F40 | 5A * | Электронный усилитель рулевого управления 15 подача |
| F41 | 20A * | Блок управления кузовом 15 подача |
| F42 | 15A * | Задний дворник |
| F43 | 15A * | HID выравнивание фар (Focus ST) |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | 25A * | Передние стеклоподъемники (без блока управления дверьми) |
| F47 | 7.5А * | Зеркало с подогревом (без блока управления дверьми) |
| F48 | 5A * | Наружное зеркало с электроприводом (без блока управления дверьми) |
| R1 | — | Не используется |
| R2 | Микрореле | Звуковой сигнал |
| R3 | — | Не используется |
| R4 | — | Не используется |
| R5 | Микрореле | Задний дворник |
| R6 | — | Не используется |
| R7 | — | Не используется |
| R8 | — | Не используется |
| R9 | — | Не используется |
| R10 | Мини-реле | Реле стартера |
| R11 | Микро реле | Муфта кондиционера |
| R12 | Реле питания | Вентилятор охлаждения |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Реле питания | Обогрев заднего стекла |
| R16 | Реле питания | Зажигание 15 |
| * Мини-предохранители ** Патронные предохранители |
Багажное отделение
Назначение предохранителей в багажном отделении (2013 г.)| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется |
| F2 | 10A | Модуль автомобиля без ключа |
| F3 | 5A | Ручки дверей автомобиля без ключа |
| F4 | 25A | Блок управления передней левой двери |
| F5 | 25A | Блок управления двери передний правый |
| F6 | 25A | Блок управления двери задняя левая |
| F7 | 25A | Блок управления двери задняя правая |
| F8 | — | Не используется |
| F9 | 25A | Электродвигатель сиденья водителя |
| F10 | — | Не используется |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | — | Не используется |
| F19 | — | Не используется |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | 25A | Звуковой усилитель |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | — | Не используется |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | 5A | Парковочная камера |
| F30 | 5A | Модуль помощи при парковке |
| F31 | — | Не используется |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | 15A | Обогрев сиденья водителя |
| F35 | 15A | Обогрев сиденья пассажира |
| F36 | — | Не используется |
| F37 | 5A | Люк на крыше |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | Реле питания | Заднее 15 реле (2/88) |
| R2 | — | Не используется |
| R3 | — | Не используется |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | — | Не используется |
2014
Салон автомобиля
Назначение предохранителей в салоне (2014 г.)| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Питание топливного насоса, датчик массового расхода воздуха |
| F57 | — | Не используется |
| F58 | — | Не используется |
| F59 | 5A | Пассивный противоугонный трансивер |
| F60 | 10A | Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли |
| F61 | 20A | Прикуриватель, розетка |
| F62 | — | Не используется |
| F63 | — | Не используется |
| F64 | — | Не используется |
| F65 | 10A | Кнопка открывания багажного отделения |
| F66 | 20A | Питание разблокировки двери водителя |
| F67 | 7.5A | SYNC, многофункциональный дисплей, модуль системы глобального позиционирования, компас |
| F68 | — | Не используется |
| F69 | 5A | Комбинация приборов, вспомогательная комбинация (Focus ST) |
| F70 | 20A | Питание центрального замка и отпирания |
| F71 | 10A | Головка контроля нагрева (кондиционер с ручным управлением), электронная автоматическая регулировка температуры Duel |
| F72 | 7.5A | Модуль рулевого колеса |
| F73 | 7.5A | Разъем канала передачи данных |
| F74 | 15A | Питание фары ближнего света |
| F75 | 15A | Питание противотуманных фар |
| F76 | 10A | Питание фонаря заднего хода |
| F77 | 20A | Насос омывателя |
| F78 | 5A | Выключатель зажигания, кнопка запуска |
| F79 | 15A | Радио, DVD-плеер с навигацией, выключатель аварийного освещения, выключатель дверного замка |
| F80 | 20A | Питание люка |
| F81 | 5A | Радиоприемник |
| F82 | 20A | Заземление насоса омывателя |
| F83 | 20A | Масса центрального замка |
| F84 | 20A | Земля разблокировки двери водителя |
| F85 | 7.5A | Выключатель обогрева передних сидений, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле, люк на крыше |
| F86 | 10A | Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира |
| F87 | — | Не используется |
| F88 | 25A | Питание для F67, F69, F71 и F79 |
| F89 | — | Не используется |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2014 г.)| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| F7 | 40A ** | Антиблокировочная тормозная система / Электронный насос программы стабилизации |
| F8 | 30A ** | Электронный клапан программы стабилизации |
| F9 | 30A ** | Обогрев заднего стекла |
| F10 | 40A ** | Электродвигатель вентилятора отопителя |
| F11 | 30A ** | Блок управления кузовным оборудованием Питание KL30 |
| F12 | 30A ** | Реле управления двигателем Предохранитель |
| F13 | 30A ** | Реле стартера |
| F14 | 25A ** | Задний электрический стеклоподъемник (без блока управления двери) |
| FI 5 | 25A ** | АКПП |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | 20A ** | Электродвигатель переднего стеклоочистителя |
| F19 | 5A * | Антиблокировочная тормозная система / Электронная программа стабилизации 15 подача |
| F20 | 15 A * | Звуковой сигнал |
| F21 | 5A * | Выключатель стоп-сигналов |
| F22 | 15 A * | Система контроля заряда батареи |
| F23 | 5A * | Катушки реле, модуль переключателя света |
| F24 | 15 A * | Не используется (запасной) |
| F25 | 10 A * | Наружное зеркало с электроприводом (без блока управления дверьми) |
| F26 | 15 A * | Блок управления трансмиссией 30 подача АКПП |
| F27 | 15 A * | Муфта кондиционера |
| F28 | 5A * | Питание реле топлива массового расхода воздуха |
| F29 | 20A * | Не используется (запасной) |
| F30 | 5A * | Поддерживающее питание электронного модуля управления |
| F31 | — | Не используется |
| F32 | 10 A * | Клапан улавливания выхлопных газов, регулирующие клапаны завихрения, датчики кислорода с подогревом |
| F33 | 10 A * | Катушки зажигания |
| F33 | 15 A * | Катушки зажигания (Focus ST) |
| F34 | 10 A * | Форсунки |
| F35 | 5A * | Активная решетка жалюзи |
| F36 | 10 A * | Блок управления двигателем |
| F37 | — | Не используется |
| F38 | 15 A * | Модуль управления двигателем / Модуль управления коробкой передач 15 подача |
| F39 | 5A * | Блок управления фарами (Focus ST) |
| F40 | 5A * | Электронный усилитель рулевого управления 15 подача |
| F41 | 20A * | Блок управления кузовом 15 подача |
| F42 | 15 A * | Задний дворник |
| F43 | 15 A * | Высокоинтенсивный дисплей регулировки положения фар (Focus ST) |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | 25A * | Передние стеклоподъемники (без блока управления дверьми) |
| F47 | 7.5 А * | Зеркало с подогревом (без блока управления дверьми) |
| F48 | — | Не используется |
| R1 | — | Не используется |
| R2 | Микрореле | Звуковой сигнал |
| R3 | — | Не используется |
| R4 | — | Не используется |
| R5 | Микрореле | Задний дворник |
| R6 | — | Не используется |
| R7 | — | Не используется |
| R8 | Реле питания | Дополнительное реле с задержкой KL15 |
| R9 | — | Не используется |
| R10 | Мини-реле | Реле стартера |
| R11 | Микро реле | Муфта кондиционера |
| R12 | Реле питания | Вентилятор охлаждения |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Реле питания | Обогрев заднего стекла |
| R16 | Реле питания | Зажигание 15 |
| * Мини-предохранители ** Патронные предохранители |
Багажное отделение
Назначение предохранителей в багажном отделении (2014 г.)| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется |
| F2 | 10A | Модуль автомобиля без ключа |
| F3 | 5A | Ручки дверей автомобиля без ключа |
| F4 | 25A | Блок управления передней левой двери |
| F5 | 25A | Блок управления двери передний правый |
| F6 | 25A | Блок управления двери задняя левая |
| F7 | 25A | Блок управления двери задняя правая |
| F8 | — | Не используется |
| F9 | 25A | Электродвигатель сиденья водителя |
| F10 | 25A | Звуковой усилитель |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| FI 5 | — | Не используется |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | — | Не используется |
| F19 | — | Не используется |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | — | Не используется |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | — | Не используется |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | 5A | Парковочная камера |
| F30 | 5A | Модуль помощи при парковке |
| F31 | — | Не используется |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | 15A | Обогрев сиденья водителя |
| F35 | 15A | Обогрев сиденья пассажира |
| F36 | — | Не используется |
| F37 | — | Не используется |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | Реле питания | Заднее 15 реле (2/88) |
| R2 | — | Не используется |
| R3 | — | Не используется |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | — | Не используется |
Ford Focus (2015-2018)
В данной статье мы рассмотрим Ford Focus третьего поколения после фейслифтинга, выпускавшийся с 2015 по 2018 год.Здесь вы найдете схемы блоков предохранителей Ford Focus 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Focus 2015-2018
Предохранитель прикуривателя (розетки) — это предохранитель F61 (прикуриватель, задняя розетка) в блоке предохранителей приборной панели.
Салон автомобиля
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
2015 год
Салон автомобиля
Назначение предохранителей в салоне (2015 г.)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F56 | 20A | Питание топливного насоса. |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | 5A | Питание пассивной противоугонной системы. |
| F60 | 10A | Освещение салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
| F61 | 20A | Прикуриватель, задняя розетка. |
| F62 | — | Не используется. |
| F63 | — | Не используется. |
| F64 | — | Не используется. |
| F65 | 10A | Открытие крышки багажника. |
| F66 | 20A | Замок двери водителя, двойной замок. |
| F67 | 7,5 A | Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном по Bluetooth. |
| F68 | — | Не используется. |
| F69 | 5A | Комбинация приборов. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 A | Кондиционер. |
| F72 | 7,5 A | Блок управления рулевым колесом. |
| F73 | 7,5 A | Звуковой аккумулятор с резервным питанием (сигнализация).Бортовая система диагностики. |
| F74 | 15A | Дальний свет. |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Выключатель зажигания или кнопка запуска. |
| F79 | 15A | Аудиосистема, кнопки аварийной сигнализации и блокировки дверей. |
| F80 | 20A | Люк с электроприводом. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Масса насоса омывателя. |
| F83 | 20A | Масса центрального замка. |
| F84 | 20A | Разблокировка двери водителя и двойная блокировка заземления. |
| F85 | 7,5 A | Контроль качества напряжения (KL15).Модуль обогревателя кондиционера с ручным управлением. Дополнительный отопитель. Передняя камера. Радио. Модуль люка. |
| F86 | 10A | Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира. |
| F87 | 15A | Рулевое колесо с подогревом. |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2015 г.)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F7 | 40A | Насос антиблокировочной тормозной системы.Электронный клапан программы стабилизации. |
| F8 | 30A | Электронный клапан программы стабилизации. |
| F9 | 30A | Обогрев заднего стекла. |
| F10 | 40A | Электродвигатель вентилятора отопителя. |
| F11 | 30 | Старт-стопный модуль. |
| F12 | 30A | Системы управления двигателем. Реле рециркуляции выхлопных газов. |
| F13 | 30A | Реле стартера. |
| F14 | 25 | Задний стеклоподъемник (без блока управления дверьми). |
| F15 | 25A | Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | 20A | Дворники. |
| F19 | 5A | Электронный модуль программы стабилизации. |
| F20 | 15 A | Звуковой сигнал. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 A | Система контроля заряда батареи. |
| F23 | 5A | Катушки реле, модуль переключателя управления освещением. |
| F24 | 5A | Обогрев лобового стекла задней стороны. |
| F25 | 10A | Наружные зеркала с электроприводом. |
| F26 | 15 A | Модуль управления коробкой передач — 2.0L GDI. |
| F26 | 20A | Блок управления коробкой передач — 1.0L Ecoboost. |
| F27 | 15 A | Муфта кондиционера. |
| F28 | — | Не используется. |
| F29 | 10A | Стоп-старт для камеры заднего вида. Информационная система слепых зон. |
| F30 | — | Не используется. |
| F31 | — | Не используется. |
| F32 | 10A | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
| F33 | 15 A | Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost. |
| F34 | 10A | Работа водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера. |
| F35 | 10A | Датчик положения коленчатого вала.Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера. |
| F36 | 5A | Активная заслонка решетки радиатора. |
| F37 | 15 A | Дневные ходовые огни. Блок управления фарами |
| F38 | 15 A | Переключатель управления коробкой передач. |
| F39 | — | Не используется. |
| F40 | 5A | Рулевое управление с электроусилителем. |
| F41 | 20A | Блок управления кузовным оборудованием KL15. |
| F42 | 15A | Стеклоочиститель заднего стекла. |
| F43 | 15A | Адаптивные фары. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | 25A | Электростеклоподъемники. |
| F47 | 7.5А | Обогрев наружных зеркал заднего вида. |
| F48 | — | Не используется. |
| Реле | ||
| R1 | Микрореле | Вентилятор интеркулера. |
| R2 | Микрореле | Звуковой сигнал. |
| R3 | Микрореле | Обогрев переднего стекла (частично обогрев лобового стекла). |
| R4 | — | Не используется. |
| R5 | Микрореле | Задний дворник. |
| R6 | — | Не используется. |
| R7 | — | Не используется. |
| R8 | Реле питания | Дополнительное питание с задержкой. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микро реле | Муфта кондиционера. |
| R12 | Реле питания | Реле вентилятора охлаждения. |
| R13 | Мини-реле | Электродвигатель вентилятора. |
| R14 | Мини-реле | Модуль управления трансмиссией. |
| R15 | Реле питания | Обогрев заднего стекла. |
| R16 | Реле питания | Зажигание. |
Багажное отделение
Назначение предохранителей в багажном отделении (2015 г.)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 5A | Реле зажигания. |
| F2 | — | Не используется. |
| F3 | 5A | Ручки дверей автомобиля без ключа. |
| F4 | 25A | Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала заднего вида, подогрев наружных зеркал). |
| F5 | 25A | Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала заднего вида, подогрев наружных зеркал). |
| F6 | 25A | Дверной модуль (задний левый) (электрические стеклоподъемники). |
| F7 | 25A | Дверной модуль (правый задний) (электрические стеклоподъемники). |
| F8 | — | Не используется. |
| F9 | 25A | Сиденье водителя с электроприводом. |
| F10 | 25A | Усилитель цифровой обработки сигналов. |
| F11 | 5A | Переключатель клавиатуры. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | 5A | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
| F30 | 5A | Модуль парковочного ассистента. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | 15 A | Подогрев сиденья водителя. |
| F35 | 15 A | Обогрев сиденья переднего пассажира. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Реле питания | Выключатель зажигания. |
| R2 | — | Не используется. |
| R3 | — | Не используется. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
2016, 2017
Салон автомобиля
Назначение предохранителей в салоне (2016, 2017)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F56 | 20A | Питание топливного насоса. |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | 5A | Питание пассивной противоугонной системы. |
| F60 | 10A | Освещение салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
| F61 | 20A | Прикуриватель передний. 2-й ряд силовой розетки. |
| F62 | — | Не используется. |
| F63 | — | Не используется. |
| F64 | — | Не используется. |
| F65 | 10A | Открытие крышки багажника. |
| F66 | 20A | Замок двери водителя. |
| F67 | 7,5 A | Информационно-развлекательный дисплей. Спутниковая система навигации. Модуль SYNC. |
| F68 | — | Не используется. |
| F69 | 5A | Комбинация приборов. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 A | Кондиционер. |
| F72 | 7,5 A | Блок управления рулевым колесом. |
| F73 | 7,5 A | Звуковой аккумулятор с резервным питанием (сигнализация). Бортовая система диагностики. |
| F74 | 15A | Блок фары (дальний свет). |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Выключатель зажигания или кнопка запуска. |
| F79 | 15A | Аудиосистема, кнопки аварийной сигнализации и блокировки дверей. |
| F80 | 20A | Люк с электроприводом. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Масса насоса омывателя. |
| F83 | 20A | Масса центрального замка. |
| F84 | 20A | Масса разблокировки двери водителя. |
| F85 | 7,5 A | Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера.Радио. Модуль люка. |
| F86 | 10A | Удерживающая система. Датчик веса пассажира. |
| F87 | 15A | Рулевое колесо с подогревом. |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2016, 2017)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F7 | 40A | Насос антиблокировочной тормозной системы.Клапан регулировки тяги. |
| F8 | 30A | Регулирующий клапан. |
| F9 | 30A | Обогрев заднего стекла. |
| F10 | 40A | Электродвигатель вентилятора отопителя. |
| F11 | 30A | Старт-стопный модуль. |
| F12 | 30A | Системы управления двигателем. Реле рециркуляции выхлопных газов. |
| F13 | 30A | Стартер. |
| F14 | 25A | Задний стеклоподъемник (без блока управления дверьми). |
| F15 | 25A | Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | 20A | Дворники. |
| F19 | 5A | Модуль контроля тяги. |
| F20 | 15A | Звуковой сигнал. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 A | Система контроля заряда батареи. |
| F23 | 5A | Катушки реле, модуль переключателя управления освещением. |
| F24 | 5A | Правый частично обогреваемый элемент лобового стекла. |
| F25 | 10A | Наружные зеркала с электроприводом (без блока управления дверьми). |
| F26 | 15A | Модуль управления трансмиссией — 2.0L GDI. |
| F26 | 20A | Блок управления коробкой передач — 1.0L Ecoboost. |
| F27 | 15 A | Муфта кондиционера. |
| F28 | — | Не используется. |
| F29 | 10A | Стоп-старт. |
| F30 | — | Не используется. |
| F31 | — | Не используется. |
| F32 | 10A | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
| F33 | 15 A | Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost. |
| F34 | 10A | Работа водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера. |
| F35 | 10A | Датчик положения коленчатого вала.Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера. |
| F36 | 5A | Активная заслонка решетки радиатора. |
| F37 | 15 A | Дневные ходовые огни. Блок управления фарами |
| F38 | 15 A | Блок управления коробкой передач Global Shift (переключаемый аккумулятор). |
| F39 | 15 A | Подогрев сиденья водителя. |
| F40 | 5A | Рулевое управление с электроусилителем. |
| F41 | 20A | Блок управления кузовным оборудованием KL15. |
| F42 | 15 A | Электродвигатель заднего стеклоочистителя. |
| F43 | 15 A | Блок фары (двигатель динамического изгиба). |
| F44 | — | Не используется. |
| F45 | 15 A | Подогрев сиденья пассажира. |
| F46 | 25A | Электростеклоподъемники (без блока управления дверьми). |
| F47 | 7,5 A | Наружные зеркала с подогревом (без блока управления дверьми). |
| F48 | — | Не используется. |
| Реле | ||
| R1 | Микрореле | Вентилятор интеркулера. |
| R2 | Микрореле | Звуковой сигнал. |
| R3 | Микрореле | Обогрев переднего стекла (частично обогрев лобового стекла). |
| R4 | — | Не используется. |
| R5 | Микрореле | Задний дворник. |
| R6 | — | Не используется. |
| R7 | — | Не используется. |
| R8 | Реле питания | Дополнительное питание с задержкой. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микро реле | Муфта кондиционера. |
| R12 | Реле питания | Реле вентилятора охлаждения. |
| R13 | Мини-реле | Электродвигатель вентилятора. |
| R14 | Мини-реле | Модуль управления трансмиссией. |
| R15 | Реле питания | Обогрев заднего стекла. |
| R16 | Реле питания | Зажигание. |
Багажное отделение
Назначение предохранителей в багажном отделении (2016, 2017)| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 5A | Реле зажигания. |
| F2 | — | Не используется. |
| F3 | 5A | Ручки дверей автомобиля без ключа. |
| F4 | 25A | Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом). |
| F5 | 25A | Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом). |
| F6 | 25A | Дверной модуль (задний левый) (электрические стеклоподъемники). |
| F7 | 25A | Дверной модуль (правый задний) (электрические стеклоподъемники). |
| F8 | — | Не используется. |
| F9 | 25A | Электрорегулировка сиденья водителя. |
| F10 | 25A | Усилитель цифровой обработки сигналов. |
| F11 | 5A | Переключатель клавиатуры. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | 5A | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
| F30 | 5A | Модуль парковочного ассистента. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Реле питания | Выключатель зажигания. |
| R2 | — | Не используется. |
| R3 | — | Не используется. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
2018
Салон автомобиля
Назначение предохранителей в салоне (2018)| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| F56 | 20 A | Топливный насос. |
| F57 | — | Не используется. |
| F58 | 5 A | Не используется (запасной). |
| F59 | 5 A | Пассивная противоугонная система. |
| F60 | 10 A | Лампа освещения салона. Модуль внешнего освещения. Люк. модуль левой передней двери. |
| F61 | 20 A | Прикуриватель. Задние вспомогательные розетки. |
| F62 | 5 A | Не используется (запасной). |
| F63 | 10 A | Не используется (запасной). |
| F64 | — | Не используется. |
| F65 | 10 A | Выключатель открывания подъемной двери. |
| F66 | 20 A | Замок двери водителя. |
| F67 | 7,5 A | Информационно-развлекательный дисплей. Модуль системы глобального позиционирования. Модуль SYNC. |
| F68 | — | Не используется. |
| F69 | 5 A | Комбинация приборов. |
| F70 | 20 A | Центральный замок. |
| F71 | 7,5 A | Блок управления кондиционером. |
| F72 | 7,5 A | Модуль рулевого колеса. |
| F73 | 7,5 A | Звуковой аккумулятор с резервным питанием. Дополнительный бортовой диагностический блок управления A. |
| F74 | 15 A | Фара дальнего света. |
| F75 | 15 A | Передние противотуманные фары. |
| F76 | 10 A | Фонарь заднего хода. |
| F77 | 20 A | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
| F78 | 5 A | Кнопочный выключатель зажигания. |
| F79 | 15 A | Аудиоблок. Выключатель аварийной сигнализации. Электрические дверные замки. |
| F80 | 20 A | Люк на крыше. |
| F81 | 5 A | Радиочастотный приемник. |
| F82 | 20 A | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
| F83 | 20 A | Модуль управления слежением и блокировкой. |
| F84 | 20 A | Разблокировка двери водителя. |
| F85 | 7,5 A | Контроль качества напряжения. Муфта кондиционера.Передняя камера парковочного ассистента. Аудиосистема. Люк. |
| F86 | 10 A | Дополнительная удерживающая система. Система распознавания пассажиров. |
| F87 | 15 A | Рулевое колесо с подогревом. |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2018 г.)| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| F7 | 40 A | Антиблокировочная тормозная система.Клапан регулировки тяги. |
| F8 | 30 A | Регулирующий клапан. |
| F9 | 30 A | Обогрев заднего стекла. |
| F10 | 40 A | Электродвигатель вентилятора. |
| F11 | 30 A | Автостарт-стоп. |
| F12 | 30 A | Реле модуля управления трансмиссией. |
| F13 | 30 A | Стартер. |
| F14 | 25 A | Задние электрические стеклоподъемники. |
| F15 | 25 A | Модуль управления коробкой передач. Вентилятор охлаждения (1,0 л EcoBoost). |
| F16 | 20 A | Датчик контроля заряда батареи. |
| F17 | — | Не используется. |
| F18 | 20 A | Стеклоочистители. |
| F19 | 5 A | Модуль контроля тяги. |
| F20 | 15 A | Звуковой сигнал. |
| F21 | 5 A | Выключатель стоп-сигнала. |
| F22 | 5 A | Блок управления парковочного ассистента. |
| F23 | 5 A | Катушки реле компрессора кондиционера. Управление освещением. |
| F24 | 5 A | Правый обогреваемый элемент лобового стекла. |
| F25 | 10 A | Наружные зеркала заднего вида. |
| F26 | 15 A | Модуль управления коробкой передач (2.0L GDI). |
| F26 | 20 A | Блок управления коробкой передач (1.0L Ecoboost). |
| F27 | 15 A | Муфта кондиционера. |
| F28 | 5 A | Камера заднего вида. |
| F29 | 10 A | Автостоп-старт. |
| F30 | — | Не используется. |
| F31 | 5 A | Задержка вспомогательного оборудования. |
| F32 | 10 A | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
| F33 | 15 A | Датчик массового расхода воздуха (2.0 GDI). Катушка зажигания (1.0L EcoBoost). |
| F34 | 10 A | Насос охлаждающей жидкости. Клапан продувки адсорбера улавливателя паров топлива. Звук клапана привода симпозиума. Перепускной клапан турбокомпрессора.Клапан управления перепускным клапаном. Компрессор кондиционера. Масляный насос. Гидравлический регулирующий клапан с регулируемыми лопастями турбокомпрессора. Регулируемый впускной клапан. Компрессор переменной производительности с внешним управлением. |
| F35 | 10 A | Датчик положения коленчатого вала. Подогреваемый кислородный датчик. Клапан продувки адсорбера улавливателя паров топлива. |
| F36 | 5 A | Активная заслонка решетки радиатора. |
| F37 | 15 A | Дневные ходовые огни.Модуль управления фарами. |
| F38 | 15 A | Модуль управления коробкой передач. |
| F39 | 15 A | Подогрев сиденья водителя. |
| F40 | 5 A | Электронный усилитель рулевого управления. |
| F41 | 20 A | Модуль управления кузовным оборудованием. |
| F42 | 15 A | Электродвигатель очистителя заднего стекла. |
| F43 | 15 A | Фары. |
| F44 | — | Не используется. |
| F45 | 15 A | Подогрев сиденья пассажира. |
| F46 | 25 A | Электрические стеклоподъемники. |
| F47 | 7,5 A | Наружные зеркала с подогревом. |
| F48 | — | Не используется. |
| Номер реле | ||
| R1 | Вентилятор охлаждения. | |
| R2 | Звуковой сигнал. | |
| R3 | Реле обогрева лобового стекла. | |
| R4 | Не используется. | |
| R5 | Стеклоочиститель заднего стекла. | |
| R6 | Не используется. | |
| R7 | Задержка вспомогательного оборудования. | |
| R8 | Задержка вспомогательного оборудования. | |
| R9 | Не используется. | |
| R10 | Реле стартера. | |
| R11 | Муфта кондиционера. | |
| R12 | Реле вентилятора охлаждения. | |
| R13 | Электродвигатель вентилятора. | |
| R14 | Модуль управления трансмиссией. | |
| R15 | Обогрев заднего стекла. | |
| R16 | Зажигание. |
Багажное отделение
Назначение предохранителей в багажном отделении (2018 г.)| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | 5 A | Удаленный доступ без ключа. |
| F4 | 25 A | Электростеклоподъемники левого переднего стекла. Центральный замок. Левое наружное зеркало с подогревом. |
| F5 | 25 A | Правый передний стеклоподъемник. Центральный замок. Правое наружное зеркало с подогревом. |
| F6 | 25 A | Электропривод левого заднего стекла. |
| F7 | 25 A | Правый задний стеклоподъемник. |
| F8 | — | Не используется. |
| F9 | 25 A | Сиденье водителя с электроприводом. |
| F10 | 25 A | Антенный усилитель аудиосистемы. |
| F11 | 5 A | Удаленный доступ без ключа. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | — | Не используется. |
| F30 | — | Не используется. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Номер реле | ||
| R1 | Не используется. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Не используется. | |
| R5 | Не используется. | |
| R6 | Не используется. |
Описание Ford предохраняет Focus 2 от рестайлинга. Монтажный блок в моторном отсеке
Большинство цепей электрооборудования автомобиля Ford Focus защищены плавкими предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в салоне под панелью приборов с правой стороны и на открытом пространстве рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форд Фокус 2 и Фокус 2 разные и соответственно для каждого из них будет дано собственное фото с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Помещения предохранителей и реле в монтажном блоке, расположенном в салоне Ford Focus 2
.Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) в таблице. один.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в кабине Ford Focus 2
* Если есть.
Рис. 2. Помещения предохранителей, вставок предохранителей и реле в монтажном блоке, расположенном в заготовке Ford Focus 2
Кроме того, предохранители, реле и предохранители находятся в монтажном блоке, установленном в отсеке субуправления (рис. 2), крышка монтажного блока снимается). В табл. 2 является назначение этих предохранителей, предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном узле в заготовке Ford Focus 2
* Если есть.
1. Для доступа к предохранителям и реле монтажного блока, находящимся в салоне, отверните два винта крепления под панелью приборов справа …
2. … и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, вставив выступы корпуса в пазы опорных кронштейнов.
4. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее.При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических устройств и даже к возгоранию.
5. С помощью специального пластикового пинцета извлеките сменный предохранитель.
6. Так выглядит размытый предохранитель (перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась).Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в насосном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенных в моторном отсеке, нанесена схема расположения реле и предохранителей. Также имеется известный пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с которым расположены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены снимите предохранитель (реле), поверните его из стороны в сторону.
9. Установите детали в обратном порядке.
Форд Фокус 2 (Рестайлинг) Расположение и обозначение предохранителей
Ford Focus 2 (рестайлинг) получил еще один блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …
Добрый день. Сегодня приехал в автосервис Форд Фокус. 2 Ресталинг (2008-2011). Он пришел к нам с проблемой в электронике.После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Restyling. Также мы покажем вам схему и расположение предохранителей в автомобиле.
Таблица значений блока Предохранитель под капотом Форд. Фокус 2 Рестайлинг:
| № | Ампер | Описание предохранителя |
| 1 | 40 | Электроагент системы охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Блок внутренних предохранителей 1 |
| 4 | 60 | Блок внутренних предохранителей 2 |
| 5 | 80 | Дополнительный отопитель |
| 6 | 60 | Свечи накаливания (для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насосная система динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления силовым агрегатом (PCM) |
| 10 | 30 | Вентилятор климат-контроля |
| 11 | 20 | Выключатель зажигания (стартер и приборы) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Пускатель обмотки электрический |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только опции без кондиционера) |
| 16 | 40 | Лобовое стекло с подогревом, левое |
| 17 | 30 | Складная крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Стиральные машины Plaidwater |
| 24 | 15 | Дополнительный отопитель (для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Управление лампой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Автономная система климат-контроля |
| 30 | 3 | PCM АКПП |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Коробка автомат Коробка передач |
| 33 | 10 | Подогреваемые кислородные датчики (для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Клапан коррекции воздушного охлаждения (для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | ПКМ, клапаны, электромагнитные клапаны |
| 36 | 10 | ПКМ. |
Расположение блока предохранителей в салоне. Снятие и замена предохранителей
Таблица номиналов блока предохранителей в салоне:
| № | Ампер | Описание предохранителя |
| 100 | 10 | Электронные модули (с питанием от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (для а / м со съемной крышей) |
| 102 | 10 | Регулятор обогревателя, рулевая колонка, топливный фильтр сгорания дизельного топлива, дистанционное управление приемником системы |
| 103 | 10 | Блок питания управляет внешним освещением от батареи |
| 104 | 10 | Система энергосбережения, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | |
| 107 | 10 | Комбинированные устройства с питанием от аккумулятора, боковая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Выключатель питания системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (с батарейным питанием) |
| 113 | 10 | Лампы наружного освещения в дневное время (кофты) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзера двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари |
| 117 | 7,5 | Лампа освещения номерного знака |
| 118 | 20 | Дверь электрооборудования модуля (задняя левая) |
| 119 | 15 | Дополнительная розетка в багажном отделении |
| 119 | 25 | Дополнительная розетка в багажном отделении (автомобили с буксирным модулем) |
| 120 | 20 | Модуль электрооборудования (правый задний) |
| 121 | 20 | Электрообогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задний и передний габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задний и передний габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель лобового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центрального замка, модуль двери пассажира |
| 134 | 20 | Система централизованных замков, электрооборудование двери водителя |
| 135 | 20 | Подсветка при движении в яркое время |
| 136 | 15 | Насос для железных металлов Materom со стеклом Berkener Jetgers |
| 137 | 10 | Аварийный аккумуляторный динамик |
| 138 | 10 | Блок управления силовым агрегатом педали акселератора АКПП |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Фара дальнего света левая |
| 141 | 10 | Фонарь заднего хода зеркал заднего вида с электроприводом |
| 142 | 15 | Ближний свет фары (правая) |
| 143 | 15 | Средний свет фар (левая сторона) |
Ford Focus 2 — одна из самых популярных иномарок, производимых в России.Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, не поздно ли, у владельцев фокусов встает электрооборудование. Особенно это актуально для новых владельцев подержанных автомобилей. Самым первым признаком электрических устройств является выход из строя предохранителей (РР) или отключающих элементов (реле).
Предохранители, которые используются в автомобиле Форд Фокус 2, называются «ножевыми», они плоские, среднего размера, штекерные, т.е. состоят из двух штекерных контактов с перемычкой обеда в пластиковом корпусе разных цветов.Сверху на корпусе сбит номинал — мощность тока, при превышении детали деталь выгорает (плавится перемычка). Основная функция — разорвать электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание машины. Для самых мощных потребителей реле выполняет защитную роль.
В целом по стандарту предохранители 17 цветов, оттенки могут отличаться. Для Ford Focus для маркировки деталей запчастей применяются следующие цвета:
Расположение контактных разъемов, реле и предохранителей отличается в автомобилях выпуска с 2005 по 2007 год (порядковый номер детали начинается с 37), и в 2007 году и после рестайлинга 2008 года до конца выпуска данной модели в 2010 году (нумерация начинается со 100).
В послеродовом очаге, выпущенном в РФ, есть четыре варианта расположения элементов профилактики и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой именно модельный блок сделан по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.
Расположение
Под капотом, если лицом к двигателю, то сбоку на плате — ПП и реле для силового агрегата и прочее. компоненты в пространстве субуправления (высокопроизводительный).В салоне — предохранители и отключающие элементы монтажного блока (слаботочные) под перчатками. Корпус сборки крепится двумя защелками с поворотным механизмом. Укрывается обивкой салона, держится на двух кнопках.
Работа с блоком предохранителей под капотом
- Поднять капот.
- Откройте крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса сборки из полипропилена. Не работает? Берем среднюю плоскую отвертку и вставляем в замок замка.Слегка наклоните отвертку, и крышка поднимется. Убери это.
- С внутренней стороны Крышки имеют специальный пинцет, закрепленный в пазах. С них очень удобно снимать предохранители. Используя Passatia, можно повредить корпус, если надавить слишком сильно. Обратите внимание, пинцет находится только в ящике рядом с блоком питания. Там на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
- Проводим схему и с помощью пинцета снимаем сгоревший элемент, после чего вставляем новый.
- Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.
Работа с блоком предохранителей в салоне
Наиболее частые проблемы с электрооборудованием:
Не включается кондиционер.
- Данный агрегат в FordFocus 2 входит только при температуре окружающего воздуха не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления.Если давление достаточное, он передает сигнал на электронный блок Управляющий и отключающий элемент переключателя муфты компрессора кондиционера.
- Если при включении кондиционера слышны часы сцепления, сцепление и двигатель не увеличивают обороты, то необходимо убедиться, что шкив вала компрессора вращается.
- Если шкив неподвижен, открываем блок возле двигателя, смотрим расположение предохранителя F27 (10а) на крышке и проверяем его состояние.Этот PP отвечает за протекание тока по муфте. Напоминаем, что маркировка и цвет кузова различаются в зависимости от года выпуска Форд Фокус 2 и вариантов сборки предохранителей.
- Если замена предохранителя не требуется, то проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
- Если тут все нормально, уточняем где и диагностируем реле компрессора. Убедиться, что этот пункт можно сделать только заменой.
- Последний вариант — убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там чаще всего происходит обрыв.
Звуковой сигнал (гудок)
- Проверить F20 (15 А) в узле под капотом.
- Если он целочисленный, нужно попробовать гудок. Для этого снимаем решетку радиатора и подключаем к контактам Klasson 12 В. проще всего от аккумулятора. Нет звука — замена.
- Если клаксон функционирует, то обрыв проводки или нужно почистить контакты гудка на руле.
Блок питания приборной панели
Исчезает обогрев заднего стекла
- Чаще всего лопается нить накаливания на стекле. Внимательно осмотрите и при необходимости проползите проем серебром на серебро или в крайнем случае замените резьбу.
- Проверьте F52 (25a). Расположение: блок ПП в салоне.
- Ник проводки, очистите контакты выключателя.
Важно! Если при замене предохранителя он снова быстро сгорит, следует вызвать всю цепь питания этого прибора.
Самый простой и распространенный метод проверки предохранителей — это замена. Неисправные предохранители иногда визуально отличаются от рабочих, их даже можно прозвать тестером.
Если перестал работать прикуриватель на Ford Focus второго поколения, скорее всего, виноваты мы сами. Розетка прикуривателя часто используется не по предварительной записи. И самое безобидное, что может в него воткнуться — это китайская зарядка от мобилы.В лучшем случае она просто замыкает контакты на спин и сработает предохранитель. В худшем — загорится проводка или сам блок зарядки телефона. Не будем о грустном, лучше разобраться, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Комплект предохранителей. Лучше использовать такой.
На всех модификациях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном узле салона, но его расположение и функции на автомобилях для вывоза до 2007 года и после 2008 года различаются.
В остальном фокус этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если прикуриватель не работает на покоящемся фокусе, задняя розетка гарантирована, сгорел предохранитель. Если только прикуриватель, то причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и Дорестайл
В обоих вариантах фокуса второго поколения наш предохранитель расположен только в монтажном узле салона, но расположен и пронумерован по схеме по-разному :
- в дорестайлинговых вагонах ему присвоен номер 39, а его номинал 20а ;
- то же 20-амперный предохранитель В рестайлинговых машинах установлен под номером 975 В том же монтажном блоке кабины.
Вот схема предохранителей в фокусе выпуска до 2007 г .:
Схема Дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинг-фокуса:
Замена предохранителя на Форд Фокус 2
Узел крепления кабины находится прямо под бардачком и на его получение можно потерять две минуты. Мы делаем это:
- Замочите два винта под передней панелью в перчаточном ящике.
Американцы прославились.Столько надо скрывать монтажный блок.
- Монтажный блок опускается на максимально возможное расстояние.
Где-то здесь наши предохранители.
- Поворачиваем фиксаторы опорных скоб вправо и влево.
- Я выставляю монтажный блок на себя.
- Находим предохранитель прикуривателя и вытаскиваем пластмассовым пинцетом.
Здесь все ясно, сгорел предохранитель. Только замена. Багов нет.
- Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета.Не допускается установка проводов, фольги, монет, зажимов и прочей ерунды вместо штатного предохранителя определенного номинала.
- Собираем монтажный блок в обратной последовательности.
Но прежде чем менять предохранитель прикуривателя, необходимо разобраться с причинами, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос), с потреблением тока по цепи выше номинального, то просто поменяйте предохранитель и постарайтесь не подключать мощные устройства в прикуриватель (лучше для подключения их напрямую к клеммам AKB).Если сгорел предохранитель по непонятным причинам, необходимо вызвать цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Осторожно пользуйтесь прикуривателем, удачи во всех путешествиях!
Добрый день. Сегодня в автосервисе был опубликован рестайлинг Ford Focus 2 (2008-2011). Причина его визита — проблемы с электроникой. После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. В статье мы расскажем, как снимать и заменять предохранители под капотом, а в салоне Форд Фокус 2 также покажем вам схему и расположение предохранителей в автомобиле.
Артикул:
Предохранители и реле всех номиналов
Приборов:
Для замены предохранителей в Ford Focus 2 Restyling, под капотом есть специальный пинцет
Схема и расположение предохранителей на Ford Focus 2:
Для начала нужно открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.
Блок предохранителей под капотом изолирован красной прямоугольной линией.
Затем нужно открыть крышку предохранителя под капотом.
На следующем шаге повернув крышку предохранителя, можно увидеть назначение каждого из них.
Еще фото крышки со схемой предохранителей
Теперь посмотрим на номера предохранителей и их описание.
Блок предохранителей номиналом под капот Форд Фокус 2
| № | Ампер | Описание предохранителя |
| 1 | 40 | Электроагент охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Блок внутренних предохранителей 1 |
| 4 | 60 | Блок внутренних предохранителей 2 |
| 5 | 80 | Дополнительный отопитель |
| 6 | 60 | Свечи накаливания (для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насосная система динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления блоком питания (PCM) |
| 10 | 30 | Вентилятор климат-контроля |
| 11 | 20 | Выключатель зажигания (стартер и приборы) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Пускатель электрической обмотки |
| 14 | 40 | Обогрев лобового стекла правый |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только опции без кондиционера) |
| 16 | 40 | Обогрев лобового стекла, левая сторона |
| 17 | 30 | Откидная крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Мойки Plaidwater |
| 24 | 15 | Дополнительный отопитель (для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Контроль лампы накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Отдельная система климат-контроля |
| 30 | 3 | PCM АКПП |
| 31 | 10 | Интеллектуальная зарядка аккумулятора |
| 32 | 10 | АКПП |
| 33 | 10 | Подогреваемые кислородные датчики (для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Клапан коррекции воздушного охлаждения (для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | ПКМ, клапаны, электромагнитные клапаны |
| 36 | 10 | ПКМ. |
Расположение блока предохранителей в салоне. Снятие и замена предохранителей
Съездить в салон. Блок предохранителей находится под бардачком.
Для начала нужно снять защитную полку. Чтобы удалить его, просто потяните вниз.
И снимите блок предохранителей.
Блок-схема предохранителей в салоне Ford Focus 2
Таблица номиналов блока предохранителей в салоне:
| № | Ампер | Описание предохранителя |
| 100 | 10 | Электронные модули (с питанием от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (для а / м со съемной крышей) |
| 102 | 10 | Регулятор нагревателя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Блок питания управляет внешним освещением от батареи |
| 104 | 10 | Система энергосбережения, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | |
| 107 | 10 | Комбинированные устройства с питанием от аккумулятора, боковая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Выключатель питания системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (с батарейным питанием) |
| 113 | 10 | Лампы наружного освещения днем (кофты) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзера двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари |
| 117 | 7,5 | Лампа освещения номерного знака |
| 118 | 20 | Дверь электрооборудования модуля (задняя левая) |
| 119 | 15 | Гнездо дополнительного питания в багажном отделении |
| 119 | 25 | Дополнительная розетка в багажном отделении (автомобили с буксирным модулем) |
| 120 | 20 | Модуль электрооборудования (задний правый) |
| 121 | 20 | Электрообогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задний и передний габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задний и передний габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель лобового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центрального замка, модуля двери пассажира |
| 134 | 20 | Система замков централизованного запирания, электрооборудование двери водителя |
| 135 | 20 | Подсветка при движении в яркое время |
| 136 | 15 | Стеклянный насос Materom Ferrous с подогревом Berkener Jetgers |
| 137 | 10 | Аварийный аккумуляторный динамик |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая коробка передач |
| 139 | 10 | Фара дальнего света правая |
| 140 | 10 | Фара дальнего света левая |
| 141 | 10 | Фонарь заднего хода зеркала заднего вида с электроприводом |
| 142 | 15 | Средний свет фары (правая) |
| 143 | 15 | Средний свет передний левый |
| No. | А | Защищенные компоненты |
| 100 | 10 | Электропитание модулей зажигания |
| 101 | 20 | Блок управления люком с электроприводом, сиденье водителя с электроприводом, |
| 102 | 10 | Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
| 103 | 10 | Питание от батареи управления освещением |
| 104 | 10 | Экономия заряда аккумулятора, лампы освещения салона |
| 105 | 25 | Обогрев заднего стекла |
| 106 | 20 | Система без ключа |
| 107 | 10 | Питание аккумуляторной батареи комбинации приборов, бортовая диагностика |
| 108 | 7.5 | Принадлежность к кластеру (блок аудиосистемы и навигации) |
| 109 | 20 | Прикуриватель , гнездо дополнительного питания сзади |
| 110 | 10 | Электропитание зажигания дневных ходовых огней на выключатель освещения |
| 111 | 15 | Топливный насос (только бензиновый двигатель) |
| 112 | 15 | Питание от батарей аудиомодулей |
| 113 | 10 | Дневные ходовые огни (габаритные огни) |
| 114 | 10 | Электропитание комбинации приборов, иммобилайзер двигателя |
| 115 | 7.5 | Управление освещением, питание зажигания |
| 116 | 20 | Противотуманные фары |
| 117 | 7,5 | Фонарь освещения номерного знака |
| 118 | 20 | Дверной модуль, задний левый |
| 119 | 15 | Розетка дополнительного питания в багажном отделении |
| 119 | 25 | Розетка дополнительного питания в багажном отделении (автомобили с буксирным модулем) |
| 120 | 20 | Дверной модуль, задний правый |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7.5 | Обогрев зеркал заднего вида |
| 124 | 7,5 | Габаритные огни, габаритные огни, задние фонари (левая сторона) |
| 125 | 7,5 | Габаритные огни, габаритные огни, габаритные огни (правая сторона) |
| 126 | 20 | Система без ключа |
| 127 | 25 | Электростеклоподъемники |
| 128 | – | Не используется |
| 129 | 20 | Стеклоочистители |
| 130 | – | Не используется |
| 131 | 15 | Стеклоочиститель заднего стекла |
| 132 | 15 | Тормозные лампы |
| 133 | 25 | Реле центрального замка, модуль двери пассажира |
| 134 | 20 | Центральный замок, модуль двери водителя |
| 135 | 20 | Дневные ходовые огни |
| 136 | 15 | Насос омывателя, подогрев форсунок омывателя |
| 137 | 10 | Звуковой оповещатель с резервным аккумулятором |
| 138 | 10 | Блок управления трансмиссией, педаль акселератора АКПП |
| 139 | 10 | Фара правая (дальний свет) |
| 140 | 10 | Фара левая (дальний свет) |
| 141 | 10 | Фонарь заднего хода, электрические зеркала заднего вида |
| 142 | 15 | Фара правая (ближний свет) |
| 143 | 15 | Фара левая (ближний свет) |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Не используется | |
| No. | А | Защищенные компоненты |
| 1 | 30 | Не используется (запасной) |
| 2 | 15 | Выключатель тормоза (верхний стоп-сигнал) |
| 3 | 15 | Спутниковое радио |
| 4 | 30 | Не используется (запасной) |
| 5 | 10 | Блокировка переключения передач |
| 6 | 20 | Правая передняя лампа поворота / Левая передняя поворотная лампа, Задние стоп-сигналы / указатели поворота |
| 7 | 10 | Фара ближнего света левая |
| 8 | 10 | Фара ближнего света правая |
| 9 | 15 | Лампы внутреннего освещения |
| 10 | 15 | Подсветка панели приборов |
| 11 | 10 | Не используется (запасной) |
| 12 | 7.5 | Зеркала с электроприводом |
| 13 | 5 | СИНХРОНИЗАЦИЯ |
| 14 | 10 | Не используется (запасной) |
| 15 | 10 | Рециркуляционный воздух, кондиционер |
| 16 | 15 | ’10 -’11: Модуль глобальной системы позиционирования (GPS) |
| 17 | 20 | Силовые замки, открывание багажника |
| 18 | 20 | Сиденья с подогревом |
| 19 | 25 | Не используется (запасной) |
| 20 | 15 | Разъем канала передачи данных |
| 21 | 15 | Противотуманные фары, указатель поворота противотуманных фар |
| 22 | 15 | Габаритные огни |
| 23 | 15 | Лампы дальнего света |
| 24 | 20 | Рупор |
| 25 | 10 | Лампы спроса, лампы багажника |
| 26 | 10 | Комбинация приборов |
| 27 | 20 | Замок зажигания |
| 28 | 5 | Радио (Пуск) |
| 29 | 5 | Комбинация приборов (Пуск / Пуск) |
| 30 | 5 | Не используется (запасной) |
| 31 | 10 | ’08 -’09: Антиблокировочная тормозная система (ABS) |
| 32 | 10 | Блок управления удерживающими устройствами |
| 33 | 10 | Не используется (запасной) |
| 34 | 5 | Не используется (запасной) |
| 35 | 10 | ’10 -’11: Антиблокировочная тормозная система (ABS) |
| 36 | 5 | Модуль пассивной противоугонной системы (PATS) |
| 37 | 10 | Климат-контроль (Пуск / Пуск) |
| 38 | 20 | Сабвуфер |
| 39 | 20 | Радио, центральный информационный дисплей, электронная отделочная панель |
| 40 | 20 | Не используется (запасной) |
| 41 | 15 | Замок двери / переключатель освещения люка на крыше, электрохромное зеркало, внешнее освещение |
| 42 | 10 | Не используется (запасной) |
| 43 | 10 | Реле подогрева сидений |
| 44 | 10 | Не используется (запасной) |
| 45 | 5 | Стеклоочистители передние (логика) |
| 46 | 7.5 | Система обнаружения переднего пассажира |
| 47 | 30 | Автоматический выключатель: Люк, электрические стеклоподъемники |
| Реле | ||
| 48 | Аксессуар с задержкой | |
2005 Ford Focus Zx4 Схема внутреннего блока предохранителей
Я прочитал все в Интернете в поисках этого кода. Вам нужен предохранитель 247 в центральной распределительной коробке, которая находится под приборной панелью со стороны водителя.Если ваш фокус испытывает проблемы с электричеством, вы всегда должны сначала проверять предохранители.
2005 ford focus zx4 схема блока предохранителей в салоне
Схема панели предохранителей Ford Focus Схема блока предохранителей Ford Focus Прекрасный
07 Схема предохранителей Ford Библиотека проводов
00
M Цифровой медиа-ресивер не воспроизводит компакт-диски по номеру
Для извлечения предохранителя используйте инструмент для снятия предохранителей, прилагаемый к источнику питания.
2005 ford focus zx4 схема внутренних предохранителей .
Где находится блок предохранителей на форд фокус 2005 года.
Детали схемы расположения панели предохранителей.
Также вот несколько схем предохранителей.
Найдите предохранитель и реле.
Проверил лампочки, все в порядке, пошел проверить предохранитель, и я не могу найти схему, которая соответствует моей машине.
Просмотрите и скачайте онлайн-руководство пользователя ford focus 2005.
Не кладите ничего на модуль подушки безопасности или поверх него.
Предметы в зоне надувания подушки безопасности или над ней могут вызывать их.
Крышка распределительной коробки находится в моторном отсеке.
Клиент задает вопрос о прикуривателе на моем.
2005 focus foc руководство для владельцев пост 2002 fmt usa english управление драйверами fus. Схема предохранителей
Ford focus 2005.
Извлеките ящик для хранения компакт-дисков, чтобы получить доступ к предохранителям.
2005 ford focus, схема предохранителей под приборной панелью.
Реле вентилятора системы охлаждения двигателя на низких оборотах реле дальнего света реле воздушного насоса реле зажигания реле вентилятора охлаждения двигателя реле противотуманных фар реле вентилятора охлаждения двигателя на низких оборотах реле топливного насоса реле ближнего света дневных ходовых огней реле муфты переменного тока pcm диод питания реле управления вентилятором.
Если ваш фокус испытывает проблемы с электричеством, вы всегда должны сначала проверять предохранители.
Focus 2005 автомобильный pdf скачать руководство.
2005 ford focus блок предохранителей под приборной панелью.
Панель предохранителей расположена ниже и слева от рулевого колеса рядом с.
Специалисты полны ценных знаний и готовы помочь с любым вопросом.
Лампы освещения салона с электроприводом зеркал.
Расположение блока предохранителей в салоне.
Схема расположения блока предохранителей кода двери без ключа на 2014 focus le 2 answers.
Электрические компоненты, такие как ваша карта-фонарик, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.
2005 ford focus zx4 схема предохранителей схема предохранителей Я пытаюсь устранить неисправность, почему мои фонари заднего хода не работают.
Спасибо за вопрос.
Расположение блока предохранителей в салоне.
Электрические компоненты, такие как ваша карта-фонарик, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.
Идентификация и обозначение блока предохранителей ford focus mk1 1998 2005.
Стеклоочиститель остановлен на 2006 Ford Focus Zx4 Sedan 20-амперные предохранители выглядят хорошо
Wrg 3991 2005 Схема предохранителей 908 Блок предохранителей на схеме подключения Ford Fusion
Схема предохранителей Wrg 2262 2005 г. Схема предохранителей Ford Focus
2007 Ford F150 Схема подключения реле предохранителей
000 9993 9999Схема подключения блока предохранителей
Wrg 6273 04 Блок предохранителей Ford Escape
2005 Ford F650 Схема блока предохранителей Руководство пользователя 2006 Схема подключения
63
3 Руководство по монтажной схеме
Фары для Форд Фокус 2 не работают.
Ford Focus 2 — одна из самых популярных иномарок, производимых в России. Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, не поздно ли, у владельцев фокусов встает электрооборудование. Особенно это актуально для новых владельцев подержанных автомобилей. Самым первым признаком электрических устройств является выход из строя предохранителей (РР) или отключающих элементов (реле).
Предохранители, которые используются в автомобиле Форд Фокус 2, называются «ножевыми», они плоские, среднего размера, штекерные, т.е.е. состоят из двух штекерных контактов со слегка окисленной перемычкой в пластиковом корпусе разного цвета. Сверху на корпусе сбит номинал — мощность тока, при превышении детали деталь выгорает (плавится перемычка). Основная функция — разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание автомобиля. Для самых мощных потребителей реле выполняет защитную роль.
В целом по стандарту предохранители 17 цветов, оттенки могут отличаться.Для Ford Focus для маркировки деталей запчастей применяются следующие цвета:
Расположение контактных разъемов, реле и предохранителей отличается в автомобилях выпуска с 2005 по 2007 год (порядковый номер детали начинается с 37), и в 2007 году и после рестайлинга 2008 года до конца выпуска данной модели в 2010 году (нумерация начинается со 100).
В послеродовом очаге, выпущенном в РФ, есть четыре варианта расположения элементов профилактики и реле.Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой именно модельный блок сделан по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.
Расположение
Под капотом, если лицом к двигателю, то сбоку на плате — ПП и реле для силового агрегата и прочее. компоненты в пространстве субуправления (высокопроизводительный). В салоне — предохранители и отключающие элементы монтажного блока (слаботочные) под перчатками.Корпус сборки крепится двумя защелками с поворотным механизмом. Укрывается обивкой салона, держится на двух кнопках.
Работа с блоком предохранителей под капотом
- Поднять капот.
- Откройте крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса сборки из полипропилена. Не работает? Берем среднюю плоскую отвертку и вставляем в замок замка. Слегка наклоните отвертку, и крышка поднимется. Убери это.
- С внутренней стороны крышки в пазах закреплен специальный пинцет.С них очень удобно снимать предохранители. Используя Passatia, можно повредить корпус, если надавить слишком сильно. Обратите внимание, пинцет находится только в ящике рядом с блоком питания. Там на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
- Проводим схему и с помощью пинцета снимаем сгоревший элемент, после чего вставляем новый.
- Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.
Работа с блоком предохранителей в салоне
Наиболее частые проблемы с электрооборудованием:
Не включается кондиционер.
- Данный блок в FordFocus 2 входит только при температуре окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и отключает выключатель муфты компрессора кондиционера.
- Если при включении кондиционера слышны часы сцепления, сцепление и двигатель не увеличивают обороты, то необходимо убедиться, что шкив вала компрессора вращается.
- Если шкив неподвижен, открываем блок возле двигателя, смотрим расположение предохранителя F27 (10а) на крышке и проверяем его состояние. Этот PP отвечает за протекание тока по муфте. Напоминаем, что маркировка и цвет кузова различаются в зависимости от года выпуска Форд Фокус 2 и вариантов сборки предохранителей.
- Если замена предохранителя не требуется, то проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
- Если тут все нормально, уточняем где и диагностируем реле компрессора. Убедиться, что этот пункт можно сделать только заменой.
- Последний вариант — убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там чаще всего происходит обрыв.
Звуковой сигнал (гудок)
- Проверить F20 (15 А) в узле под капотом.
- Если он целочисленный, нужно попробовать гудок. Для этого снимаем решетку радиатора и подключаем к контактам Klasson 12 В. проще всего от аккумулятора. Нет звука — замена.
- Если клаксон функционирует, то обрыв проводки или нужно почистить контакты гудка на руле.
Блок питания приборной панели
Исчезает обогрев заднего стекла
- Чаще всего лопается нить накаливания на стекле.Внимательно осмотрите и при необходимости проползите проем серебром на серебро или в крайнем случае замените резьбу.
- Проверьте F52 (25a). Расположение: блок ПП в салоне.
- Ник проводки, очистите контакты выключателя.
Важно! Если при замене предохранителя он снова быстро сгорит, следует вызвать всю цепь питания этого прибора.
Самый простой и распространенный метод проверки предохранителей — это замена. Неисправные предохранители иногда визуально отличаются от рабочих, их даже можно прозвать тестером.
Большинство цепей электрооборудования автомобиля Ford Focus защищены плавкими предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые расположены в салоне под панелью приборов с правой стороны и в роторном пространстве рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форд Фокус 2 и Фокус 2 разные и соответственно для каждого из них будет дано собственное фото с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Помещения предохранителей и реле в монтажном блоке, расположенном в салоне Ford Focus 2
.Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) в таблице. один.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в кабине Ford Focus 2
* Если есть.
Рис. 2. Помещения предохранителей, вставок предохранителей и реле в монтажном блоке, расположенном в заготовке Ford Focus 2
Кроме того, предохранители, реле и предохранители находятся в монтажном блоке, установленном в отсеке субуправления (рис. 2), крышка монтажного блока снимается). В табл. 2 Обозначается предназначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном узле в заготовке Ford Focus 2
* Если есть.
1. Для доступа к предохранителям и реле монтажного блока, находящимся в салоне, отверните два винта крепления под панелью приборов справа …
2. … и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, вставив выступы корпуса в пазы опорных кронштейнов.
4. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее.При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических устройств и даже к возгоранию.
5. С помощью специального пластикового пинцета извлеките сменный предохранитель.
6. Так выглядит размытый предохранитель (перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась).Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в насосном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенных в моторном отсеке, нанесена схема расположения реле и предохранителей. Также имеется известный пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с которым расположены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены снимите предохранитель (реле), поверните его из стороны в сторону.
9. Установите детали в обратном порядке.
Форд Фокус 2 (Рестайлинг) Расположение и обозначение предохранителей
Ford Focus 2 (рестайлинг) получил еще один блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …
Добрый день. Сегодня в автосервис поступил Ford Focus 2 Restaling (2008-2011) (2008-2011). Он пришел к нам с проблемой в электронике.После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Restyling. Также мы покажем вам схему и расположение предохранителей в автомобиле.
Таблица значений блока Предохранитель под капотом Форд Фокус 2 Рестайлинг:
| № | Ампер | Описание предохранителя |
| 1 | 40 | Электроагент системы охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Блок внутренних предохранителей 1 |
| 4 | 60 | Блок внутренних предохранителей 2 |
| 5 | 80 | Дополнительный отопитель |
| 6 | 60 | Свечи накаливания (для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насосная система динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления блоком питания (PCM) |
| 10 | 30 | Вентилятор климат-контроля |
| 11 | 20 | Выключатель зажигания (стартер и приборы) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Пускатель обмотки электрический |
| 14 | 40 | Лобовое стекло с подогревом правое |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только опции без кондиционера) |
| 16 | 40 | Лобовое стекло с подогревом, левое |
| 17 | 30 | Складная крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Стиральные машины Plaidwater |
| 24 | 15 | Дополнительный отопитель (для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Управление лампой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Автономная система климат-контроля |
| 30 | 3 | PCM АКПП |
| 31 | 10 | Интеллектуальная зарядка аккумулятора |
| 32 | 10 | АКПП |
| 33 | 10 | Подогреваемые кислородные датчики (для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Клапан коррекции воздушного охлаждения (для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | ПКМ, клапаны, электромагнитные клапаны |
| 36 | 10 | ПКМ. |
Расположение блока предохранителей в салоне. Снятие и замена предохранителей
Таблица номиналов блока предохранителей в салоне:
| № | Ампер | Описание предохранителя |
| 100 | 10 | Электронные модули (с питанием от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (для а / м со съемной крышей) |
| 102 | 10 | Регулятор обогревателя, рулевая колонка, топливный фильтр дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Блок питания управляет внешним освещением от батареи |
| 104 | 10 | Система энергосбережения, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | |
| 107 | 10 | Комбинированные устройства с питанием от аккумулятора, боковая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Выключатель питания системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (с батарейным питанием) |
| 113 | 10 | Лампы наружного освещения в дневное время (кофты) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзера двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари |
| 117 | 7,5 | Лампа освещения номерного знака |
| 118 | 20 | Дверь электрооборудования модуля (задняя левая) |
| 119 | 15 | Гнездо дополнительного питания в багажном отделении |
| 119 | 25 | Дополнительная розетка в багажном отделении (автомобили с буксирным модулем) |
| 120 | 20 | Модуль электрооборудования (правый задний) |
| 121 | 20 | Электрообогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задний и передний габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задний и передний габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель лобового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центрального замка, модуль двери пассажира |
| 134 | 20 | Система централизованных замков, электрооборудование двери водителя |
| 135 | 20 | Подсветка при движении в яркое время |
| 136 | 15 | Насос для железных металлов Materom со стеклом Berkener Jetgers |
| 137 | 10 | Аварийный аккумуляторный динамик |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая коробка передач |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Фара дальнего света левая |
| 141 | 10 | Фонарь заднего хода, Зеркала заднего вида с электроприводом |
| 142 | 15 | Ближний свет фары (правая) |
| 143 | 15 | Средний свет фар (левая сторона) |
Форум «Форд»
10.2. Форд Фокус II. Таблица предохранителей. Замена предохранителей и реле
Настольные предохранители
Большинство электрических цепей защищены предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и др.) Подключаются через реле.
Плавкий предохранитель силовых цепей стартера и генератора
Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под приборной панелью щитка приборов.На клемме проводов, подключенных к «плюсовому» выводу АКБ, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.
Монтажный блок в моторном отсеке
Монтажный блок в моторном отсеке:
F1-F36. — выключатели автоматические; R1-R14. — Реле
| Защищенные элементы | ||
| F1 (40) | Электродвигатель вентилятора системы охлаждения | |
| F2 (80) | Усилитель рулевого управления | |
| F3 (60) | Монтажный блок в кабине | |
| F4 (60) | Монтажный блок в кабине | |
| F5 (80) | Система кондиционирования, климат-контроль | |
| F6 (60) | Резерв | |
| F7 (30) | Насос гидроблока АБС | |
| F8 (20) | Клапаны гидроблока АБС | |
| F9 (20) | Контакты и обмотка главного реле | |
| F10 (30) | ||
| F11 (20) | Замок зажигания | |
| F12 (40) | Реле цепи питания зажигания | |
| F13 (20) | Стартер | |
| F14 (40) | Стекло обогревателя правое | |
| F15 (30) | ||
| F16 (40) | Стеклянный нагревательный элемент левый | |
| F17 (30) | Резерв | |
| F18. | Резерв | |
| F19 (10) | Блок управления АБС | |
| F20 (15) | Звуковой сигнал | |
| F21 (20) | Дополнительный отопитель | |
| F22 (10) | Блок управления усилителем рулевого управления | |
| F23 (30) | Насос омывателя Plaidwater | |
| F24 (15) | Резерв | |
| F25 (10) | Обмотка реле обогрева лобового стекла | |
| F26 (10) | АКПП | |
| F27 (10) | ||
| F28 (10) | Резерв | |
| F29 (10) | Раздельная система климат-контроля | |
| F30 (3) | Блок управления двигателем, блок управления АКПП | |
| F31 (10) | Система зарядки аккумулятора | |
| F32 (10) | Блок управления АКПП, датчик положения селектора | |
| F33 (10) | Подогреваемые датчики концентрации кислорода | |
| F34 (10) | Форсунки, катушка зажигания | |
| F35 (10) | ||
| F36 (10) | Блок управления двигателем | |
| Обозначение | Имя | Цепи в комплекте |
| R1 (не используется) | — | — |
| R2. | Реле звукового сигнала | Звуковой сигнал |
| R3 (не используется) | — | — |
| R4 (не используется) | — | — |
| R5 (не используется) | — | — |
| R6 | Главное реле | Система управления двигателем |
| R7 | Реле обогрева лобового стекла | Нагревательные элементы лобового стекла |
| R8. | Реле зажигания | Блок управления электропакетом, блок управления обогревом, вентиляцией и кондиционером, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева лобового стекла |
| R9 | Реле омывателя слетела | Электромотор насоса омывателя фар |
| R10 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
| R11 | Реле компрессора кондиционера | Муфта компрессора кондиционера |
| R12 (не используется) | — | — |
| R13 | Реле стартера | Реле стартера тяговое |
| R14. | Реле вентилятора системы охлаждения | Электродвигатель вентилятора |
Монтажный блок в кабине
Монтажный блок в автомобиле:
F100-F143. — выключатели автоматические; R15 — не используется; R19 — Реле топливного насоса
| Обозначение предохранителя (номинальный ток, а) | Защищенные элементы | |
| F100 (10) | Блок управления питанием от замка зажигания | |
| F101 (20) | Выключатель цепи регулировки сиденья водителя | |
| F102 (10) | Блок управления отоплением, вентиляцией и кондиционированием, подрулевые переключатели, блок управления центральным замком, CD-чейнджер | |
| F103 (10) | Блок управления освещением | |
| F104 (10) | Плафоны для освещения салона, система энергосбережения | |
| F105 (25) | Элемент обогрева заднего стекла | |
| F106 | Резерв | |
| F107 (10) | Питание комбинации приборов от аккумулятора, диагностический разъем | |
| F108 (7.5) | Заправки для головок, навигационная система | |
| F109 (20) | Прикуриватель, розетка под подлокотником передних сидений | |
| F110 (10) | Резерв | |
| F111 (15) | Топливный насос | |
| F112 (15) | Питание Аудиосистемы от АКБ | |
| F113 (10) | Резерв | |
| F114 (10) | Питание комбинации приборов от генератора, иммобилайзера | |
| F115 (7.5) | Блок управления освещением | |
| F116 (20) | Противотуманные фары, лампы противотуманных фар в задних фонарях | |
| F117 (7,5) | Осветительные приборы осветительные | |
| F118 (20) | Блок управления задней левой дверью | |
| F119 (15) | Электророзетка в багажном отделении автомобиля в кузове «Универсал» | |
| F120 (20) | Блок управления задней правой двери | |
| F121 (20) | Нагревательный элемент переднего сиденья | |
| F122 (10) | Блок управления подушкой безопасности, отключение подушки безопасности пассажира | |
| F123 (7.5) | Нагревательные элементы наружных зеркал заднего вида | |
| F124 (7,5) | Лампа дальнего света в левой блок-фаре, лампа общего света в левом заднем фонаре | |
| F125 (7,5) | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре | |
| F126 (20) | Система управления замком с пассивным ключом | |
| F127 (25) | Электродвигатели стеклянные | |
| F128. | Резерв | |
| F129 (20) | Электродвигатель очистителя лобового стекла | |
| F130 | Резерв | |
| F131 (15) | Очиститель стекла Очиститель очиститель Электродвигатель | |
| F132 (15) | Тормозные сигналы | |
| F133 (25) | Реле Центрального замка, электропривод замка правой входной двери | |
| F134 (20) | Блок управления центральным замком, электрозамком левой передней двери | |
| F135 (20) | Резерв | |
| F136 (15) | Насос омывателя лобового стекла и стекло двери багажного отделения, нагревательные элементы омывателя лобового стекла beyrer | |
| F137 (10) | Электро складывание наружных зеркал заднего вида, предупреждающий сигнал | |
| F138 (10) | Блок управления двигателем, датчик положения педали газа | |
| F139 (10) | Far Light Light Правая блок-фара | |
| F140 (10) | Фонарь дальнего света левая блок-фара | |
| F141 (10) | Фонарь заднего хода, электрические зеркала заднего вида | |
| F142 (15) | Средний свет Правый блок Фара | |
| F143 (15) | Средний левый блок-фара | |
Замена предохранителей и реле
Работы выполняются при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека …
… нажатием на пластиковую защелку …
… Снимите крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и указано расположение предохранителей и реле и указано их назначение.Неисправный предохранитель определяют по размытой перемычке.
Пинцетом снимите предохранитель.
Заменяем перегоревший предохранитель новым.
Большой предохранитель снимаем рукой с блока.
Реле снятия с блока рук …
… и замените на новый.
Новое реле или предохранитель следует устанавливать взамен вышедшего из строя только после определения и устранения причины неисправности. Допускается использование только стандартных предохранителей, рассчитанных на определенное значение номинального тока (значение номинального тока предохранителя указано на его корпусе).
Установите крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под ящиком для одежды …
… поверните два фиксатора против часовой стрелки …
… И, переставив на себя монтажный блок, опускаем его.
Пинцетом из узла крепления в моторном отсеке снимается размытый предохранитель.
Реле из блока снимаем рукой.
Предохранитель и реле заменить новыми. Установите монтажный блок на место.
Бортовая сеть постоянного тока, номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — корпусу и блоку питания. автомобиль, выполняющий функцию второго провода.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора.
Генератор
Генератор :
1 — болт контактный;
2 — разъем генератора;
3 — кожух;
4 — шпилька анкера;
5 — крышка задняя;
6 — крышка передняя;
7 — шкив
При работающем генераторе аккумулятор заряжается.
На автомобиле установлена стартерная аккумуляторная батарея емкостью 60 ач.
Генератор представляет собой синхронную электрическую машину переменного тока со встроенным правым устройством и регулятором напряжения.
Шкив генератора приводится поликлиновой лентой от шкивного привода вспомогательных агрегатов.
Статор и крышки генератора натянуты четырьмя шпильками. Вал ротора вращается в шарикоподшипниках, установленных в крышках генератора. Подшипники закрытого типа, в них заложена смазка, рассчитаны на весь срок службы генератора. Задний подшипник запрессован на валу ротора, в задней крышке установлен в пластиковой втулке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной, опорой скольжения на валу валка.
Статор генератора представляет собой трехфазную обмотку. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов (ламп) — трех «положительных» и трех «отрицательных», запрессованных в две подковообразные пластины алюминиевых держателей в соответствии с полярностью (положительная и негатив на разных пластинах). Блок выпрямителя закреплен на задней крышке генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора.Питание на обмотку возбуждения подается через две щетки, которые установлены в щеткодержателе.
Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора (под пластиковым кожухом).
Регулятор напряжения — непреднамеренный узел, при выходе из строя его заменяют коллекторным узлом.
«Минус» АКБ всегда должен быть подключен к «массе» автомобиля, а плюс — к выводу генератора.Обратное подключение приведет к пробою выпрямительных диодов генератора.
При использовании генератора не делайте этого. Отсоедините аккумулятор, так как возникающие при этом скачки напряжения могут повредить электронные компоненты схемы.
Стартер
Стартер :
1 — тяговое реле;
2 — крышка передняя;
3 — стяжной болт;
4 — корпус;
5 — крышка задняя;
6 — управляющий выход тягового реле;
7 — Болты контактные
Стартер представляет собой четырехконтактный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарной коробкой передач, роликовой муфтой свободного хода и двухмерным тяговым реле.
К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышка стартера натягиваются двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на ведущий вал через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на сверле (ведущем валу).
Приводной вал установлен с муфтой свободного хода (обгонной муфтой) с ведущей шестерней. Он передает крутящий момент только в одном направлении — от стартера к двигателю, разделяя их после запуска двигателя.Это необходимо для защиты стартера от повреждений из-за чрезмерной скорости вращения.
Тяговое реле служит для ввода шестерни ведущей шестерни с шестерней двигателя коленчатого вала двигателя и мощности электродвигателя стартера. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивание и удержание). Якорное реле нарисовано и перемещает рычаг привода, который перемещает свободный ход с ведущей шестерней с прорезями ведущего вала, вводя шестерню в зацепление с венцом маховика.При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, в том числе стартера. После возврата ключа в положение II обесточивается удерживающая обмотка тягового реле и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и ведущая шестерня выходит наружу. зацепления с маховиком.
Неисправное тяговое реле заменить. Неисправность привода стартера обнаруживается при осмотре после разборки стартера.
Система освещения и сигнализации
Система освещения и сигнализации состоит из двух блоков; противотуманные фары; боковые знаки поворотов; задние фары; Освещение фонари освещения; Дополнительный сигнал торможения; Плафоны салона и багажного отделения; Гудок, как и выключатели всех этих потребителей.
Блок-налобный фонарь :
1 — защитный кожух ламп габаритного света;
2 — защитный кожух фонарей дротиков;
3 — винт регулировки луча света фар в вертикальной плоскости;
4 — защитная крышка средней лампы;
5 — винт регулировки светового пучка фар в горизонтальной плоскости;
6 — защитный кожух указателей поворота;
7 — Электрический разъем
В блоке фары установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа освещения духовки, лампа индикатора поворота и исполнительный механизм (мотор-редуктор) фар дальнего света.
На автомобиле установлен электромеханический контроллер, позволяющий регулировать направление световых лучей в зависимости от загрузки автомобиля. Корректор фар состоит из регулятора на панели приборов, коробки передач, установленных в фарах, и соединительных проводов.
Фара противотуманная :
1 — регулировочный винт;
2 — Лампа головного света
Часть автомобилей оборудована противотуманными фарами, которые устанавливаются в переднем бампере.В противотуманной фаре установлена галогенная лампа, направление луча света которой регулируется винтом.
Боковые повороты поворотов установлены в наружных зеркалах заднего вида.
На седан и хэтчбек используются различные задние фонари.
Фонарь задний с кузовом седан :
1 — противотуманная фара и габаритный свет;
2 — патрон лампы;
3 — лампа указателя поворота;
4 — лампа заднего хода;
5 — лампа сигнала торможения;
6 — Корпус фонаря с диффузором в сборе
В задний фонарь седана устанавливаются фонари: указатель поворота, габаритный двумерный и противотуманный свет, сигнал торможения, фонарь заднего хода.
Расположение Лапм в заднем фонаре автомобиля с кузовом хэтчбек :
1 — противотуманный и габаритный свет;
Двухповоротный указатель
В заднем фонаре хэтчбека установлены фонари: указатель поворота и двумерные сигналы торможения и габаритные огни. Хэтчбек может оснащаться задними фонарями, в которых вместо фонарей устанавливаются светодиоды. В этом случае вместо двухмерной сигнальной лампы торможения и общего освещения применяется сигнальная лампа торможения.
В задний бампер хэтчбека установлены противотуманные фары, (с левой стороны) и фонарь заднего хода (с правой стороны).
Автомобиль может быть оборудован одним или двумя звуковыми сигналами . Звуковые сигналы закреплены на кронштейне переднего бампера.
Подушки безопасности
В зависимости от комплектации автомобиль может быть оборудован подушкой безопасности водителя, подушкой безопасности переднего пассажира, подушками безопасности водителя и переднего пассажира, а также боковыми шторками для защиты водителя, передних и задних пассажиров.
Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира — в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений от двери. Боковые занавески располагаются в обивке крыши от двери. Блок управления подушкой безопасности установлен под обшивкой тоннеля пола между передними сиденьями. Этот блок также управляет преднатяжителями ремней безопасности водителя и переднего пассажира.
Для электрического соединения переключателей подушки безопасности водителя и звуковой сигнализации с жгутом проводов панели приборов вместо обычного скользящего контакта (во избежание искрения и непреднамеренного открывания подушки) применяется барабанное устройство со спиральным кабелем. принцип рулетки.
Барабанное устройство со спиральным тросом :
1 — корпус барабанного устройства;
2 — поводок барабанного устройства;
3 — провода с башмаком подушки безопасности;
4 — разъем для подключения колодки переключателя звукового сигнала;
5 — Разъем для подключения колодок электрощита щитка приборов
Барабанное устройство подключается к разъему подчиненных переключателей. В цилиндрическом пластиковом корпусе устройства несколько витков металлопластиковой ленты представляют собой спираль, являющуюся проводником электричества.Один конец ленты через провода с колодками соединяется с жгутом панели приборов. Другой конец ленты соединен проводами с накладками с переключателями подушек безопасности и звуковой сигнализации. Поводки барабана входят в ступичные отверстия рулевого колеса. При вращении колеса поводок вращает барабан, а вместе с ним и ленту, которая расположена в цилиндрическом корпусе или более, или на меньшем радиусе.
Из среднего положения барабан можно вращать в любом направлении до остановки на 3 оборота.Это предотвращает разрыв ленты при повороте рулевого колеса из нейтрального положения до остановки в каждом направлении.
Перед установкой руля необходимо установить барабан устройства в среднее положение, при этом петля из ленты должна появиться в окошке, закрытом прозрачной пленкой.
В блоке установки предохранителей и реле, расположенных в салоне автомобиля, установлен многофункциональный блок управления (блок управления электропакетом).
Блок управления центральным замком, автоматическим включением наружного освещения, включением потолочных светильников, потолочными фонарями, режимом автоматического очистителя лобового стекла, очистителем стекла багажного отделения, обогревом лобового стекла, стекла двери багажного отсека и наружные зеркала заднего вида, круиз-контроль и система защиты аккумулятора Аккумулятор.
Замки всех дверей и крышки багажника заблокированы электроприводом, встроенным в замки.
Электрические стеклоподъемники
Электростеклоподъемники передней двери :
1 — внутренняя панель двери;
2 — рычаг;
3 — зубчатый сектор;
4 — бегунок;
5 — подстаканник
Автомобиль можно оборудовать электростеклоподъемниками только передних дверей или всех дверей.Снятие стеклоподъемников описано в главе «Кузов».
Электрические стеклоподъемники закреплены на внутренних съемных дверных панелях.
Мотор-редуктор электрических стеклоподъемников :
1 — электродвигатель;
2 — картер коробки передач;
3 — шестерня
Двигатель-редуктор состоит из червячной коробки передач и реверсивного двигателя постоянного тока. На выходном валу коробки передач установлена шестерня, входящая в зацепление с зубчатым сектором. Сектор имеет два рычага (один рычаг жестко связан с сектором), соединенных с держателем стакана через два пластиковых ползунка.При повороте зубчатого сектора также вращаются рычаги, поднимая или опуская стекло.
Очиститель лобового стекла
Очиститель лобового стекла :
1 — кронштейн;
2 — мотор-редуктор;
3 — кривошипно;
4 — вал рычага щетки;
5 — тяга;
6 — валковый рычаг
Очиститель лобового стекла устанавливается под облицовкой лобового стекла. Электродвигатель пылесоса — брелок, двухскоростной с возбуждением от постоянных магнитов.Для защиты от перегрузок в нем установлен предохранитель.
Автомобили с кузовами хэтчбек и универсал оборудованы очистителем стекол багажного отделения. Мотор-редуктор пылесоса установлен на кронштейне под обивкой двери.
Омыватель лобового стекла состоит из бачка с электронасосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен под правым передним крылом. Насос омывателя на хэтчбек универсальный реверсивный, при вращении вала помпы в одну сторону жидкость из бачка подается на лобовое стекло, а при вращении в другую сторону жидкость подается на стекло багажного отделения дверь.
Автоматические выключатели
Большинство электрических цепей защищены предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и др.) Подключаются через реле.
Предохранитель силовых цепей стартера и генератора
Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под приборной панелью прибора. панель.На клемме проводов, подключенных к «плюсовому» выводу АКБ, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.
Монтажный блок в моторном отсеке
.
