Строение автомобиля

Общее устройство автомобиля

Автомобиль – это самоходная машина, приводимая в движение установленным на нем двигателем. Автомобиль состоит из отдельных деталей, узлов, механизмов, агрегатов и систем.

Деталь – это часть машины, состоящая из целого куска материала.

Узел – соединение нескольких деталей.

Механизм – устройство, предназначенное для преобразования движения и скорости.

Система – совокупность отдельных частей, связанных общей функцией (например, системы питания, охлаждения и т.д.)

Итак, приступим к изучению устройства автомобиля.

Автомобиль состоит из трех основных частей:

1) Двигатель (источник энергии)

Общее устройство автомобиля

2) Шасси(объединяет трансмиссию, ходовую часть и механизмы управления)

Устройство ходовой части автомобиля

3)Кузов автомобиля (предназначен для размещения водителя и пассажиров в легковом автомобиле и груза в грузовом автомобиле).

Устройство кузова легкового автомобиля



ТЕПЕРЬ РАССМОТРИМ ЭЛЕМЕНТЫ ШАССИ:



Трансмиссия передает крутящий момент от коленчатого вала двигателя к ведущим колесам автомобиля и изменяет величину и направление этого момента.

В трансмиссию входят:

1) Сцепление (разъединяет коробку передач и двигатель во время переключения передач и плавно соединяет их для плавного движения с места).

2) Коробка передач (изменяет силу тяги, скорость и направление движения автомобиля).

3) Карданная передача (передают крутящий момент от ведомого вала коробки передач на ведущий вал главной передачи)

4) Главная передача (увеличивает крутящий момент и передает его на полуоси)

5) Дифференциал (обеспечивает вращение ведущих колес с разными угловыми скоростями)

6) Полуоси (передают крутящий момент от дифференциала к ведущим колесам).

7) Раздаточная коробка (устанавливается в автомобилях повышенной проходимости, с двумя или тремя ведущими мостами) и служит для распределения крутящего момента между ведущими мостами.

Ходовая часть выполняет роль телеги и состоит из:



Устройство ходовой части

1) Рамы

(на которую устанавливаются все механизмы автомобиля).

2) Подвески (обеспечивает плавный ход автомобиля, смягчая удары и толчки, воспринимаемые колесами от дороги).

3) Мостов (агрегаты, которые соединяют колеса одной оси).

4) Колеса (круглые, свободно вращающиеся диски, которые позволяют автомобилю катиться).

Механизмы управления автомобиля служат для управления автомобилем.

Механизмы управления автомобиля состоят из:

1) Рулевого управления(изменяет направление движения).

РУлевое управление автомобиля

2) Тормозная система(позволяет уменьшать скорость, вплоть до остановки автомобиля).

Тормозная система автомобиля

Автомобильный словарь для начинающих автолюбителей и чайников (основы)

Данный словарь полезен начинающим автолюбителям и водителям с опытом. В нем найдете информацию об основных узлах автомобиля и их краткое определение.

Автомобильный словарь
АВТОМОБИЛЬ - транспортная машина, приводимая в движение собственным двигателем (внутреннего сгорания, электрическим). Вращение от двигателя передается коробке передач и колесам. Различают автомобили пассажирские (легковые и автобусы) и грузовые.

АККУМУЛЯТОР - устройство для накопления энергии с целью ее последующего использования. Аккумулятор преобразует электрическую энергию в химическую и по мере надобности обеспечивает обратное преобразование; используют как автономный источник электроэнергии на автомобилях.


АКСЕЛЕРАТОР (педаль "газа") - регулятор количества горючей смеси, поступающей в цилиндры двигателя внутреннего сгорания. Предназначен для изменения частоты вращения двигателя.

АМОРТИЗАТОР - устройство для смягчения ударов в подвеске автомобилей. В амортизаторе используют пружины, торсионы, резиновые элементы, а также жидкости и газы.


БАМПЕР - энергопоглощающее устройство автомобиля (на случай легкого удара), расположенного спереди и сзади.
ВОЗДУШНЫЙ ФИЛЬТР - служит для очистки от пыли (обработки) воздуха, используемого в двигателях.
ГЕНЕРАТОР - устройство, вырабатывающее электрическую энергию либо создающие электромагнитные колебания и импульсы.
ГЛАВНАЯ ПЕРЕДАЧА - зубчатый механизм трансмиссии автомобилей, служащий для передачи и увеличения крутящего момента от карданного вала к ведущим колесам, а следовательно, и для увеличения тягового усилия.
ДВИГАТЕЛЬ внутреннего сгорания - источник механической энергии, необходимый для движения автомобиля. В классическом двигателе тепловая энергия, получаемая при сгорании топлива в его цилиндрах, преобразуется в механическую работу. Существуют бензиновые и дизельные моторы.

ДЕТОНАЦИЯ - наблюдается в двигателях внутреннего сгорания с искровым зажиганием и возникает в результате образования и накопления в топливном заряде органических перекисей. Если при этом достигается некоторая критическая концентрация, то происходит детонация, характеризующаяся необычно высокой скоростью распространения пламени и возникновением ударных волн. Детонация проявляется в металлических "стуках", дымном выхлопе и перегреве двигателя и ведёт к пригоранию колец, поршней и клапанов, разрушению подшипников, потере мощности двигателя.

ДИФФЕРЕНЦИАЛ - обеспечивает вращение ведущих колёс с разными относительными скоростями при прохождении кривых участков пути.


ЖИКЛЕР - калиброванное отверстие для дозирования подачи топлива или воздуха. В технической литературе жиклерами называют детали карбюратора с калиброванными отверстиями. Различают жиклеры: топливный, воздушный, главный, компенсационный, холостого хода. Жиклеры оценивают их пропускной способностью (производительностью), т. е. количеством жидкости, которое может пройти через калиброванное отверстие в единицу времени; пропускная способность выражается в см3/мин.

КАРБЮРАТОР - прибор для приготовления горючей смеси из топлива и воздуха для питания карбюраторных двигателей внутреннего сгорания. Топливо в карбюраторе распыляется, перемешиваясь с воздухом, после чего подается в цилиндры.


КАРДАННЫЙ МЕХАНИЗМ - шарнирный механизм, обеспечивающий вращение двух валов под переменным углом благодаря подвижному соединению звеньев (жесткий) или упругим свойствам специальных элементов (упругий). Последовательное соединение двух карданных механизмов называется карданной передачей.
КАРТЕР - неподвижная деталь двигателя, обычно коробчатого сечения для опоры рабочих деталей и защиты их от загрязнений. Нижняя часть картера (поддон) - резервуар для смазочного масла.

КОЛЕНЧАТЫЙ ВАЛ - вращающееся звено кривошипного механизма; применяется в поршневых двигателях. В поршневых двигателях число колен коленчатого вала обычно равно числу цилиндров; расположение колен зависит от рабочего цикла, условий уравновешивания машин и расположения цилиндров.

КОРОБКА ПЕРЕДАЧ - многозвенный механизм, в котором ступенчатое изменение передаточного отношения осуществляется при переключении зубчатых передач, размещенных в отдельном корпусе.


КОЛЛЕКТОР - название некоторых технических устройств (например, выпускной и впускной коллектор двигателя внутреннего сгорания).

ЛЮФТ - зазор между частями машины, какого-либо устройства.

МАНОМЕТР - прибор для измерений давления жидкостей и газов.

МАСЛЯНЫЙ ФИЛЬТР

- устройство для очистки масла от загрязняющих его механических частиц, смол и других примесей. Масляный фильтр устанавливаются в системах смазки двигателей внутреннего сгорания.

МОМЕНТ ЗАТЯЖКИ - можно определить непосредственно в кгс·см с помощью динамометрического ключа с диапазоном измерения до 147 Н·см (15 кгс·см).

ПОДВЕСКА - система механизмов и деталей соединения колёс с корпусом машины, предназначенная для снижения динамических нагрузок и обеспечения равномерного распределения их на опорные элементы при движении. Автомобильная подвеска по конструкции бывает зависимой и независимой.


ПОДШИПНИК - опора для цапфы вала или вращающейся оси. Различают подшипники качения (внутреннее и наружное кольца, между которыми расположены тела качения шарики или ролики) и скольжения (втулка-вкладыш, вставленная в корпус машины).

ПРЕДОХРАНИТЕЛЬ - простейшее устройство для защиты электрических цепей и потребителей электрической энергии от перегрузок и токов короткого замыкания. Предохранитель состоит из одной или нескольких плавких вставок, изолирующего корпуса и выводов для присоединения плавкой вставки к электрической цепи.

ПРОТЕКТОР

- толстый слой резины на наружной части пневматической шины с канавками и выступами, увеличивающими сцепление шины с поверхностью дороги.

РАДИАТОР - устройство для отвода тепла от жидкости, циркулирующей в системе охлаждения двигателя.

РАЗВАЛ КОЛЕС - облегчает поворот колес и разгружает внешние подшипники.


РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ - прибор системы зажигания карбюраторных двигателей внутреннего сгорания, предназначенный для подачи электрического тока высокого напряжения к свечам зажигания.

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ - имеет кулачки, которые при вращении вала взаимодействуют с толкателями и обеспечивают выполнение машиной (двигателем) операций (процессов) по заданному циклу.

РЕДУКТОР - зубчатая (червячная) или гидравлическая передача, предназначенная для изменения угловых скоростей и вращающих моментов.

РЕЛЕ - устройство для автоматической коммутации электрических цепей по сигналу извне. Различают реле тепловые, механические, электрические, оптические, акустические. Реле используются в системах автоматического управления, контроля, сигнализации, защиты, коммутации.

САЛЬНИК - уплотнение, применяемое в соединениях машин с целью герметизации зазоров между вращающимися и неподвижными деталями.


СВЕЧА ЗАЖИГАНИЯ - устройство для воспламенения рабочей смеси в цилиндрах двигателя внутреннего сгорания искрой, образующейся между её электродами.
СТАРТЕР - основной агрегат двигателя, раскручивающий его вал до частоты вращения, необходимой для его запуска.

СТУПИЦА - центральная, обычно утолщенная часть колеса. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском.

СЦЕПЛЕНИЕ - механизм для передачи крутящего момента от двигателя внутреннего сгорания к коробке передач. Сцепление обеспечивает кратковременное разъединение вала двигателя и вала трансмиссии, безударное переключение передач и плавное трогание автомобиля с места.


ТАХОМЕТР - прибор для измерения частоты вращения коленчатого вала двигателя.
ТОРМОЗНОЙ ПУТЬ - расстояние, проходимое транспортным средством от момента привода в действие тормозного устройства до полной остановки. Полный тормозной путь включает в себя также расстояние, проходимое за время от момента восприятия водителем необходимости торможения до приведения в действие органов управления тормозами.

ТРАМБЛЕР - прерыватель-распределитель зажигания, прибор системы зажигания карбюраторных двигателей внутреннего сгорания, предназначенный для подачи электрического тока высокого напряжения к свечам зажигания.

ТРАНСМИССИЯ - устройство или система для передачи вращения от двигателя к рабочим механизмам (на колеса автомобиля).

ШИНА - резиновая оболочка с протектором, надеваемая на обод колеса автомобиля. Обеспечивает сцепление колес с дорогой, смягчает удары и толчки.

ЭКОНОМАЙЗЕР - приспособление в карбюраторе для обогащения горючей смеси при полном открытии дроссельной заслонки или положениях, близких к этому.

Из чего состоит автомобиль: схема и описание

Есть водители, которые ездят на своих машинах, но совершенно не знают из чего состоит автомобиль. Может, совсем необязательно знать все тонкости сложной работы механизма, но основные моменты все-таки должны быть известны каждому. Ведь от этого может зависеть жизнь как самого водителя, так и других людей. По своей сути, в упрощенном виде машины состоят из трех частей:

  • двигателя;
  • шасси;
  • кузова.

В статье рассмотрим подробнее, из каких частей состоит автомобиль и как они влияют на работу транспортного средства в целом.

Из чего состоит автомобиль: схема

Устройство автомобиля можно представить следующим образом.

В подавляющем большинстве случаев на машинах установлены двигатели внутреннего сгорания. Так как они не являются идеальными, велись и ведутся разработки по изобретению новых моторов. Так, с недавних пор введены в эксплуатацию автомобили с электрическими двигателями, для зарядки которых достаточно обычной розетки. Большую известность получил электромобиль "Тесла". Однако, о большом распространении таких машин, безусловно, пока говорить очень рано.

Шасси, в свою очередь, состоит из:

  • трансмиссии или силовой передачи;
  • ходовой;
  • механизма управления транспортным средством.

Кузов предназначен для размещения в машине пассажиров и комфортного перемещения. Основными видами кузова на сегодняшний день являются:

  • седан;
  • хэтчбек;
  • кабриолет;
  • универсал;
  • лимузин;
  • и другие.

ДВС: виды

Любому человеку понятно, что неполадки в работе мотора могут стать опасными для здоровья и жизни людей. Поэтому жизненно необходимо знать, из чего состоит двигатель автомобиля.

В переводе с латинского мотор означает «приводящий в движение». В машине под ним понимают устройство, которое предназначено для преобразования одного вида энергии в механическую.

Двигатели внутреннего сгорания бывают нескольких видов:

  • бензиновые;
  • дизельные;
  • газовые.

Больше всего используют бензиновые и дизельные варианты.

В первом случае, как вытекает из названия, топливом служит бензин. После прохода через специальную систему, он попадает во впускной коллектор или карбюратор. Затем распыленная там смесь, содержащая уже и частички воздуха, попадает в цилиндры, сжимается от поршней и поджигается искрой от свечей зажигания.

Бензиновые двигатели бывают карбюраторного и инжекторного типов. Первый уже почти не используется. Инжекторные системы моторов бывают, в свою очередь, механическими (в которых в качестве дозатора применяются механические рычаги, имеющие возможность регулировать получаемую смесь) и электронными (где составление и впрыск топлива полностью осуществляется ЭБУ — электронным блоком управления). Так как инжектор работает более тщательно, его продукты горения менее вредны по сравнению с карбюраторными.

Для дизелей применяется специальное дизельное топливо. Этот мотор не имеет системы зажигания: когда топливная смесь попадает в цилиндры, она взрывается сама из-за высоких показателей температуры и давления, получаемых за счет поршневой группы.

Газовые двигатели работают на сжиженном, генераторном сжатом газе. Такое топливо хранится в баллонах, откуда попадает в редуктор посредством испарителя и теряет при этом давление. Дальнейший процесс схож с инжекторным мотором. Иногда, правда, испаритель не применяется.

Работа мотора

Чтобы лучше понять принцип работы, нужно в деталях разобрать, из чего состоит двигатель автомобиля.

Корпусом является блок цилиндров. Внутри него находятся каналы, охлаждающие и смазывающие мотор.

Поршень — это не что иное, как пустотелый металлический стакан, наверху которого находятся канавки колец.

Поршневые кольца, расположенные внизу, маслосъемные, а наверху — компрессионные. Последние обеспечивают хорошее сжатие и компрессию воздушно-топливной смеси. Их применяют как для достижения герметичности камеры сгорания, так и в качестве уплотнителей для предотвращения попадания туда масла.

Кривошипно-шатунный механизм ответственен за возвратно-поступательную энергию движения поршней на коленчатый вал.

Итак, понимая из чего состоит автомобиль, в частности, его двигатель, разберемся в принципе работы. Топливо сперва попадает в камеру сгорания, перемешивается там с воздухом, свеча зажигания (в бензиновом и газовом вариантах) выдает искру, воспламеняя смесь, или же смесь воспламеняется сама (в дизельном варианте) под действием давления и температуры. Сформированные газы заставляют поршень двинуться вниз, передавая движение коленчатому валу, из-за чего он начинает вращать трансмиссию, где движение передается колесам передней, задней оси или обеим сразу, в зависимости от привода. Немного позже коснемся и того, из чего состоит колесо автомобиля. Но обо всем по порядку.

Трансмиссия

Выше мы выяснили из чего состоит автомобиль, и знаем, что в шасси входит трансмиссия, ходовая и механизм управления.

В трансмиссии выделяются следующие элементы:

  • коробка передач;
  • сцепление;
  • главная и карданная передачи;
  • дифференциал;
  • приводные валы.

Работа частей трансмиссии

Сцепление служит для того чтобы разъединять коробку передач (КП) от двигателя, затем их плавно соединять при переключении передач и при трогании с места.

КП меняет крутящий момент, передаваемый от коленчатого вала к карданному. Блок КП отключает соединение мотора с карданной передачей настолько, насколько это необходимо для движения автомобиля задним ходом.

Главной функцией карданной передачи является передача крутящего момента от КП к главной передаче под разным углом.

Основной функцией главной передачи является передача крутящего момента под углом в девяносто градусов от карданного вала через дифференциал к приводным валам основных колес.

Дифференциал вращает ведущие колеса с различной частотой при поворотах и неровной поверхности.

Ходовая часть

Ходовая часть автомобиля состоит из рамы, передней и задней оси, соединяющимися с рамой через подвеску. В большинстве современных легковых автомобилей рамой служит несущий кузов. Элементы, из чего состоит подвеска автомобиля, следующие:

  • рессоры;
  • пружины цилиндра;
  • амортизаторы;
  • пневматические баллоны.

Механизмы управления

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами. В большинстве современных авто применяются бортовые компьютеры, сами контролирующие управление в ряде случаев, и даже вносящие нужные изменения.

Здесь же отметим такую важную часть, как то, из чего состоит колесо автомобиля. Без него машина бы просто не состоялась. Это поистине одно из самых великих изобретений состоит здесь из двух составляющих: шины из резины, которая бывает камерной и бескамерной, и диска из металла.

Кузов

В большинстве автомобилей сегодня кузов является несущим, который состоит из отдельных элементов, соединенных сваркой. Кузова сегодня очень разнообразны. Основным считается закрытый тип, имеющий один, два, три, а иногда даже четыре ряда сидений. Может сниматься часть или даже полностью крыша. Она при этом бывает жесткой или мягкой.

Если крыша снимается посередине, то это кузов тарга.

Полностью снимаемый мягкий верх получается в кабриолете.

Если же он не мягкий, а жесткий, то это кабриолет хардтоп.

На универсале, похожем на седан, наблюдается некоторая пристройка над багажным отсеком, что и является отличительным признаком.

А фургон получится уже из универсала в случае, если задние двери и окна заделать.

При грузовой платформе за кабиной водителя кузов называется пикапом.

Купе — это двухдверный закрытый кузов.

Такой же, но с мягким верхом получил название родстер.

Грузопассажирский кузов с задней дверью сзади называется комби.

Лимузин — закрытый тип с жесткой перегородкой за передними сидениями.

Из статьи мы выяснили из чего состоит автомобиль. Важна исправная работа всех составляющих, а она лучше понимается и чувствуется, когда есть соответствующие знания.

Устройство автомобиля. Всё об автомобиле

В наше время автомобиль уже не является роскошью. Практически каждый человек может позволить себе приобрести его. Но зачастую очень мало людей знакомы с устройством автомобиля, хотя каждому водителю очень важно знать о том из каких основных частей, узлов и агрегатов состоит транспортное средство. В первую очередь это необходимо когда происходит какая-то поломка автомобиля, благодаря тому что владелец хотя бы в общих чертах знаком с конструкцией машины, он может определить где же именно случилась неисправность. Существует огромное количество самых различных марок и моделей машин, но в своём большинстве все легковые автомобили имеют одинаковую конструкцию. Разберём устройство легкового автомобиля.

Легковой автомобиль состоит из 5 основных частей:



Кузов — та часть автомобиля на которую крепятся все остальные составляющие. Стоит отметить, что когда только появились автомобили, они не имели кузова. Все узлы крепились к раме, из-за чего автомобиль становился достаточно тяжёлым. Чтобы снизить вес производители отказались от рамы, и заменили её кузовом.

Устройство кузова автомобиля

Кузов состоит из четырёх основных частей:

  • передний лонжерон
  • задний лонжерон
  • моторный отсек
  • крыша автомобиля
  • навесные составляющие

Надо заметить, что такое разделение деталей достаточно условно, потому что все детали взаимосвязаны друг с другом и образуют одну конструкцию. Опорой для подвески являются лонжероны, которые привариваются к днищу. Двери, крышка багажника, капот и крылья относятся больше к навесным составляющим. Также надо отметить и задние крылья, которые присваиваются непосредственно к кузову, а вот передние бывают съёмными (всё зависит от производителя).



Ходовая часть состоит из огромного количества самых разнообразных узлов и агрегатов, благодаря которым автомобиль и имеет возможность передвигаться. Основными составляющими ходовой части являются:
  • передняя подвеска
  • задняя подвеска
  • колёса
  • ведущие мосты

Устройство ходовой части автомобиля

Чаще всего на современные автомобили производители устанавливают переднюю независимую подвеску, т.к. она обеспечивает наилучшее управление, а также что не мало важно — комфорт. В независимой подвеске все колёса крепятся к кузову с помощью собственной крепёжной системы, за счёт чего обеспечивается прекрасное управление автомобилем.

Нельзя забывать и про уже устаревшую, но всё равно присутствующую во многих автомобилях зависимую подвеску. Задняя зависимая подвеска в основном представляет собой жёсткую балку или ведущий мост, если конечно рассматривать автомобиль с задним приводом.

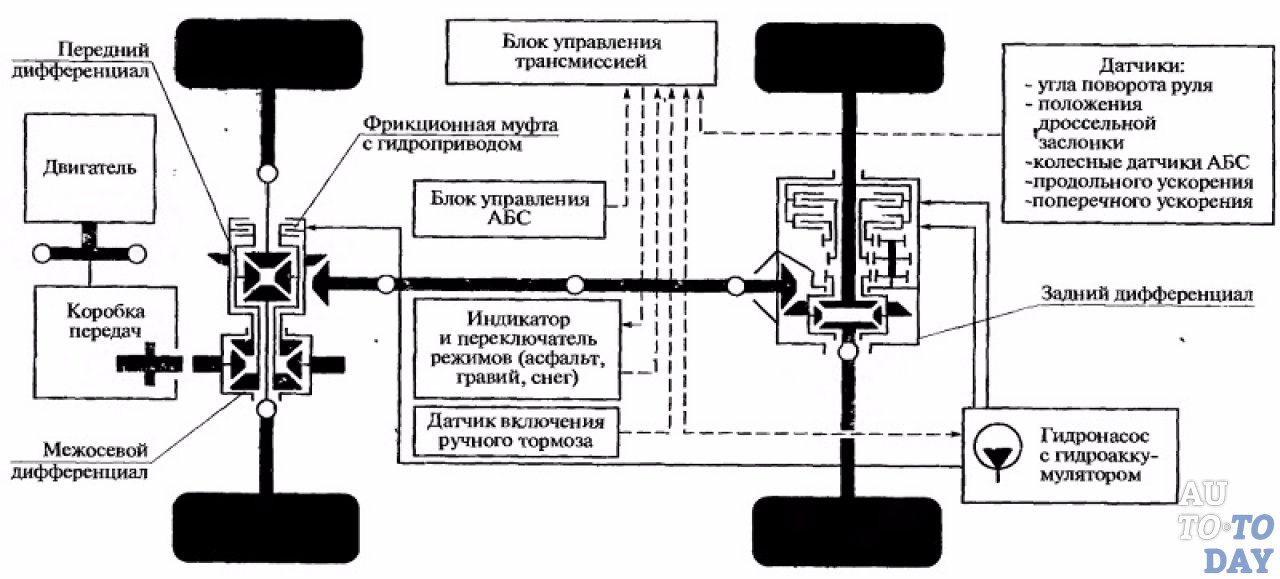

Устройство трансмиссии автомобиляТрансмиссия автомобиля — это совокупность механизмов и агрегатов для передачи крутящего момента от двигателя к ведущим колесам. Из составляющих трансмиссии можно выделить три основных узла:
  • коробка переключения передач или просто КПП (механические, роботизированные, автоматические или вариаторные)
  • ведущий мост или мосты (в зависимости от производителя)
  • шарнир равных угловых скоростей или, если выразится проще, карданная передача

Для того чтобы обеспечить плавную передачу крутящего момента на автомобиле установлено сцепление, благодаря которому происходит соединение вала двигателя с валом коробки передач. Сама коробка переключения передача нужна для того чтобы изменять передаточное число, а также уменьшать нагрузку на сам двигатель. Карданная передача необходима чтобы соединять коробку переключения передач непосредственно с колёсами или с ведущим мостом. А сам ведущий мост монтируется в корпусе коробки передач, если у машины передний привод. Если у автомобиля задний привод то ведущий мост служит задней балкой.



Устройство двигателя автомобиля

Двигатель — это сердце машины, которое состоит из большого количества различных частей.

Основное назначение двигателя – это преобразование тепловой энергии сгорающего топлива в механическую энергию, которая с помощью трансмиссии передаётся на колёса.



Устройство систем управления двигателем и электрооборудованияК основным элементам электрооборудования автомобиля относятся:

Аккумуляторная батарея (АКБ) предназначена главным образом для запуска самого двигателя автомобиля. АКБ является постоянным возобновляемым источником энергии. Если двигатель не запущен, то именно благодаря АКБ осуществляется работа всех устройств, работающих за счёт электроэнергии.

Генератор нужен для того чтобы происходила постоянная подзарядка АКБ, а также для поддержания постоянного напряжения в борт–сети.

Система управления двигателем состоит из всевозможных датчиков и электронного блока управления, который сокращённо называется ЭБУ.

Потребителями электроэнергии о которых говорилось чуть выше являются:

Нельзя забыть и о электропроводке, которая состоит из большого количества проводов. Эти провода и составляют бортовую сеть всего автомобиля, которая соединяет воедино все источники, а также потребители электроэнергии.


Конструкция автомобиля — Википедия

Материал из Википедии — свободной энциклопедии

Конструкция автомобиля состоит из основных компонентов:

  • Шасси — представляет собой совокупность механизмов, предназначенных для передачи крутящего момента от двигателя к ведущим колесам, для передвижения автомобиля и управления им. Шасси складывается из таких составляющих:

Компоновка легкового автомобиля — общая схема расположения главных агрегатов на раме легкового автомобиля.

Выделяются капотная, вагонная и однообъёмная (бескапотная) компоновка.
Также — заднеприводная, переднеприводная и полноприводная компоновка ведущих колёс.

Автомобильная светотехника — комплекс световой техники, использующийся для сигнализации и освещения. Автомобильное освещение монтируется в передней, в задней, а также в боковых частях транспортного средства в виде фар или фонарей. Установка может быть как выступающим элементом кузова автомобиля, так и спрятана заподлицо.

Основными назначениями автомобильного освещения заключается:

  • Обеспечение освещения дорожного покрытия и пространства впереди после наступления темноты
  • Обозначение транспортного средства, его габаритов и направления движения для других участников дорожного движения как в темное, так и в светлое время суток
  • Предупреждение других участников дорожного движения о намерении водителя изменить скорость или направление движения

В основе автомобильного освещения лежит цветовая мнемоника, обозначающая красный цвет как опасность, жёлтый цвет — предупреждение, а белый цвет — нейтральность.

Производители автомобилей продолжают искать концепцию интегрированной компьютерной системы, которая станет наиболее рациональной, удобной в пользовании, безопасной и, как следствие, популярной у покупателей.[1][2][3]

  • Электронные и медиакомпоненты:
и пр.

Автоликбез или устройство автомобиля для чайников

Подобно тому, как в механической КПП я начал со сцепления, в автоматической КПП я начну с того, что выполняет его функцию - с гидротрансформатора.
Гидротрансформатор является одним из видов гидромуфты (устройства, передающего крутящий момент не напрямую, а через трение о жидкость), которая позволяет двигателю вращаться независимо от трансмиссии. Если двигатель вращается медленно, например, когда автомобиль работает на холостом ходу на красном сигнале светофора, количество крутящего момента, который передаётся через гидротрансформатор, очень мало, и его достаточно, чтобы удержать автомобиль на месте путём лишь лёгкого давления на тормозную педаль.
Гидротрансформатор состоит из 3-х основных элементов
1. Насосное колесо - жестко соединено с корпусом гидротрансформатора, который в свою очередь жестко соединен с маховиком двигателя и коленчатым валом.
2. Турбинное колесо - жестко соединено с входным валом коробки передач
3. Статор или реактор - самая загадочная часть гидротрансформатора, которая отличает его от гидромуфты. В обычной гидромуфте крутящий момент передается от насоса к турбине через масло, то есть не жестко, а с проскальзыванием. За счет этого КПД такой муфты не велик, т.к. часть энергии тратится на проскальзывание.
Принцип действия:
Насос внутри гидротрансформатора является одним из видов центробежных насосов. В то время как он вращается, жидкость движется направленно от центра к краям, примерно как вращающийся барабан стиральной машины во время отжима бросает воду и одежду по своим стенкам. В то же время, так как жидкость устремляется от центра, в это центре создаётся вакуум, который привлекает ещё больше жидкости.
Затем жидкость поступает в лопасти турбины, которая связана с передачей. Именно турбина заставляет передачу крутиться, что в основном и приводит в движение Ваш автомобиль. Так как же жидкость (точнее, масло) поступает из насоса к турбине?! Дело в том, что в то время, как жидкость эта устремляется от центра к краям насоса, она встречает на своём пути лопасти насоса, которые направлены таким образом, что жидкость рикошетит о них и направляется уже вдоль оси вращения насоса прочь от него - к турбине, которая как раз и расположена напротив насоса.
Лопасти турбины также немного искривлены. Это означает, что жидкость, которая поступает в турбину снаружи, должна изменить своё направление, переместившись в центр турбины. Именно это направленное изменение вызывает вращение турбины.
Чтобы ещё проще представить принцип работы гидротрансформатора, представим ситуацию с расположенными друг напротив друга на небольшом расстоянии (допустим, около одного метра) комнатными вентиляторами и направленными друг напротив друга - если включить один из вентиляторов, то он за счёт своих искривлённых лопастей погонит воздух от себя к вентилятору, который стоит напротив него, а тот, в свою очередь, начнёт вращаться, потому как его лопасти также искривлены и поток воздуха толкает их все в какую-либо одну сторону (именно в ту сторону, в какую и начнёт вращаться вал вентилятора).
Но мы всё ещё двигаемся далее: жидкость выходит из турбины в её центре, двигаясь опять же в другом - противоположном направлении, чем то, в котором она когда-то вошла в турбину - то есть снова по направлению к насосу. И вот здесь заключается большая проблема - дело в том, что по своей конструкции (точнее, по конструкции своих лопастей, насос и турбина вращаются в противоположные стороны, и, если жидкости будет разрешено попасть обратно в насос, то это будет сильно замедлять двигатель. Вот почему гидротрансформатор имеет статор, который, благодаря своей конструкции, изменяет направление движения масла, и, таким образом, остаточная энергия, которая возвращается от турбины к насосу, идёт в дело - немного помогая двигателю раскручивать насос. Наглядно себе это представить можно на примете тех же 2-х вентиляторов. Если поток воздуха, который прошел через ведомый вентилятор перенаправить на ведущий вентилятор сзади, образуя петлю обратной связи, то он будет как бы дополнительно помогать его работе. Этот эффект как раз и позволяет усиливать крутящий момент на турбине. В англоязычной литературе гидротрансформатор так и называется: Torque converter - конвертер крутящего момента.
Важно отметить, что скорость вращения турбины никогда не будет равной скорости вращения насоса, а КПД в гидротрансформаторе даже близко не будет стоять к механическим шестерёнчатым механизмам, передающим крутящий момент. Именно поэтому у автомобиля с АКПП значительно более высокий расход топлива. Для борьбы с этим эффектом, большинство автомобилей имеет гидротрансформатор, снабжённый блокировочной муфтой . Когда требуется, чтобы две половинки гидротрансформатора (насос и турбина) вращались с одинаковой скоростью (это происходит, например, когда автомобиль движется на высокой скорости), блокировочная муфта блокирует их вместе намертво, что исключает проскальзывание насоса относительно турбины и, таким образом, повышает эффективность расхода топлива. Так же стоит отметить, что на большой скорости, когда скорости вращения насоса и турбины будут примерно равны, статор начал бы уже мешать свободной циркуляции масла от насоса к турбине. Для этого он закреплен не жестко относительно корпуса КПП, а на обгонной муфте (в одну сторону вращается свободно, в другую клинит). Когда поток масла направлен на рабочую поверхность крыльчатки статора, то он работает, как было сказано выше. Когда турбина раскручивается, поток масла начинает давить на тыльную сторону его крыльчатки и в этот момент обгонная муфта расклинивает и статор начинает свободно вращаться в ту же сторону, что и турбина не мешая потоку масла.
Несмотря на явные недостатки гидротрансформатора, данная конструкция зарекомендовала себя, как исключительно надежная. Надежнее пока, на мой взгляд, ничего не придумали.
Сказано много и не понятно)) Ниже я привел видео, где все это показано наглядно, но без комментариев.

Устройство автомобиля для чайников: разбираемся вместе

Изобретение автомобиля в корне изменило человеческую жизнь, причем как в положительную, так и в негативную сторону. На сегодняшний день автомобиль – это не только средство передвижения, но и показатель статуса и положения в обществе.

Практически каждая семья имеет в своем распоряжении хотя бы один автомобиль, а существуют и города, где автомобилей уже давно больше чем людей.

Для того, что бы понимать, как управлять транспортным средством и как правильного его эксплуатировать нужно, знать, по крайней мере, из чего оно состоит и как работает. Каждый владелец автомобиля не раз интересовался устройством своего железного коня. Для некоторых достаточно владение базовыми знаниями, а некоторые предпочитают изучить каждую деталь автомобиля. Конечно, для того, что бы охватить все нюансы устройства автомобиля потребуется, как минимум написать книгу, а вот для того, что бы понимать основу и знать элементарное, достаточно прочитать данную статью.

Возможно для кого-то устройство автомобиля – это высшая математика, но если потратить немного времени и вникнуть в суть, все достаточно просто. Теперь обо всем по порядку.

1.Основные узлы и системы

Несмотря на то, что сегодня существует огромное количество разных марок и моделей автомобилей, практически все они устроены по одному и тому же принципу. Речь идет о легковых транспортных средствах. Схема устройства автомобиля условно делиться на несколько частей:

Кузов автомобиля или несущая конструкция. Сегодня кузов автомобиля является его основой, к которой крепятся практически все агрегаты и узлы. Кузов, в свою очередь, состоит из штампованного днища, передних и задних ланжеронов, крыши, моторного отсека и остальных навесных составляющих. Под навесными составляющими подразумевают двери, крылья, капот, крышку багажника и пр. Данное разделение достаточно условно, поскольку все детали автомобиля, так или иначе, связаны между собой;

• Ходовая часть автомобиля. Название говорит само за себя и предполагает, что ходовая часть состоит из множества узлов и агрегатов, с помощью которых автомобиль имеет возможность передвигаться. Ее основными составляющими принято считать переднюю и заднюю подвески, ведущие мосты и колеса. Также к ходовой части автомобиля относят раму, к которой также крепиться большинство агрегатов. Рама является предшественницей кузова.

• С помощью ведущих мостов нагрузка передается от рамы или кузова на колеса и наоборот. Что касается подвески, на многих автомобилях установлена подвеска по типу МакФерсон, которая значительно улучшает управление автомобилем. Существуют также независимые (каждое колесо по отдельности прикреплено к кузову) и зависимые (может быть в виде балки или ведущего моста, считается устаревшей) подвески;

Трансмиссия автомобиля. Под трансмиссией автомобиля принято считать силовую передачу. Ее основной задачей является передача крутящего момента от коленчатого вала к ведущим колесам. В свою очередь, трансмиссия также состоит из нескольких частей, в частности из коробки передач, сцепления, карданной передачи, дифференциала, полуосей и главной передачи. Последние соединены со ступицами колес;

Двигатель автомобиля. Основной задачей и предназначением двигателя является преобразование тепловой энергии в механическую. Далее данная энергия передается через трансмиссию на колеса автомобиля;

Механизм управления. Собственно сам механизм управления состоит из тормозной системы и рулевой;

Электрооборудование автомобиля. Ни один современный автомобиль не обходиться без электрики, основными частями которой являются аккумуляторная батарея, электропроводка, генератор переменного тока и система управления двигателем. Это только основные части автомобиля, каждая из которых предусматривает систему в системе и порой не одну. На некоторых частях стоит остановиться детальней.

2. Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на:

• Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля;

• В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор.

Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные.

Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

3. Краткий обзор видов КПП

КПП или коробка передач – это одна из основных частей трансмиссии автомобиля. В основном КПП принято делить на три типа, а именно:

• Механическая коробка передач. Принцип ее работы заключается в том, что водитель с помощью рычага переключает передачи, при этом постоянно следит за нагрузкой двигателя и скоростью автомобиля;

• Автоматическая коробка передач исключает необходимость постоянно следить за скоростью и нагрузкой, так же не нужно постоянно пользоваться рычагом;

• Роботизированная коробка передач – это полуавтоматический вид коробки передач, которая комбинирует свойства механической и автоматической коробки передач.

На самом деле видов и подвидов КПП гораздо больше. Так, различают Tiptronic(основа – автоматическая КПП с ручным переключателем скоростей), DSG( оборудована 2 сцеплениями, имеет автоматический привод переключения и представляет собой 6ти ступенчатую КПП) и вариатор ( бесступенчатая трансмиссия).

4. Тормозная система

Как и следует из названия, тормозная система предназначена для снижения скорости автомобиля или полной его остановки. Состоит тормозная система из тормозных колодок, дисков, барабанов и цилиндров. Условно тормозную систему можно поделить на два типа – это рабочая (предназначена для полной остановки или снижения скорости) и стояночная (предназначена для удержания автомобиля на неровном или сложном дорожном покрытии).

Современные автомобили предусматривают установку тормозных систем, которые состоят из тормозных механизмов и гидропривода. В то время, когда вы нажимаете на педаль тормоза,в гидроприводе возникает избыточное давление, которое возникает благодаря тормозной жидкости. Это, в свою очередь, влечет срабатывание прочих тормозных механизмов.

5. Сцепление

Если говорить простыми словами, сцепление предназначено для того, что бы на короткое время разъединять двигатель от трансмиссии, а потом заново их соединять. Сцепление состоит из механизма сцепления и привода. Привод предназначен для того, что бы передавать усилия от водителя к определенному механизму. В автомобиле каждый механизм имеет свой привод, благодаря которому и приходит в действие.

Механизм сцепления – это устройство, в котором происходит процесс передачи крутящего момента посредством трения. Составляющими частями механизма сцепления являются картера, кожуха, ведущий, ведомый и нажимный диски.

Все вышеописанное – это только вершина айсберга, так как каждый из пунктов содержит еще не один десяток подпунктов. Для общего понимания устройства автомобиля вполне достаточно знать его основные узлы и агрегаты. Теперь вы точно знаете, как и почему ваш автомобиль двигается, тормозит и «кушает» бензин.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
