Своими руками из 5 вольт в 12: Как от USB получить 12 вольт — инвертор 5/12 В

Содержание

Dc-dc преобразователь своими руками. простая схема

Устройствами с батарейным питанием сейчас уже никого не удивишь, всевозможных игрушек и гаджетов питающихся от аккумулятора или батарейки найдется с десяток в каждом доме. Между тем, мало кто задумывался над количеством разнообразных преобразователей, которые используются для получения необходимых напряжений или токов от стандартных батарей. Эти самые преобразователи делятся на несколько десятков различных групп, каждая со своими особенностями, однако в данный момент времени мы говорим про понижающие и повышающие преобразователи напряжения, которые чаще всего называются AC/DC и DC/DC преобразователями. В большинстве случаев для построения таких конвертеров используются специализированные микросхемы, позволяющие с минимальным количеством обвязки построить преобразователь определенной топологии, благо микросхем питания на рынке сейчас великое множество.

Рассматривать особенности применения данных микросхем можно бесконечно долго, особенно с учетом целой библиотеки даташитов и аппноутов от производителей, а также бесчисленного числа условно-рекламных обзоров от представителей конкурирующих фирм, каждая из которых старается представить свой продукт наиболее качественным и универсальным.

В этот раз мы будем использовать дискретные элементы, на которых соберем несколько простейших повышающих DC/DC преобразователей, служащих для того, чтобы запитать небольшое маломощное устройство, к примеру, светодиод, от 1 батарейки с напряжением 1,5 вольт.

Данные преобразователи напряжения можно смело считать проектом выходного дня и рекомендовать для сборки тем, кто делает свои первые шаги в удивительный мир электроники.

  • Итак, схема первая:
  • Схема простого DC/DC
  • преобразователя №1

На данной схеме представлен релаксационный автогенератор, представляющий собой блокинг-генератор со встречным включением обмоток трансформатора.

Принцип работы данного преобразователя следующий: при включении , ток протекающий через одну из обмоток трансформатора и эмиттерный переход транзистора – открывает его, в результате чего он открывается и больший ток начинает течь через вторую обмотку трансформатора и открытый транзистор.

В результате в обмотке, подключенной к базе транзистора наводится ЭДС, запирающая транзистор и ток через него обрывается. В этот момент энергия, запасенная в магнитном поле трансформатора, в результате явления самоиндукции, высвобождается и через светодиод начинает протекать ток, заставляющий его светиться. Затем процесс повторяется.

Компоненты, из которых можно собрать этот простой повышающий преобразователь напряжения, могут быть совершенно различными. Схема, собранная без ошибок, с огромной долей вероятности будет корректно работать.

Мы пробовали использовать даже транзистор МП37Б – преобразователь отлично функционирует! Самым сложным является изготовление трансформатора – его надо намотать сдвоенным проводом на ферритовом колечке, при этом количество витков не играет особой роли и находится в диапазоне от 15 до 30.

Меньше – не всегда работает, больше – не имеет смысла. Феррит — любой, брать N87 от Epcos не имеет особого смысла, также как и разыскивать M6000НН отечественного производства.

Токи в цепи протекают мизерные, поэтому размер колечка может быть очень небольшим, внешнего диаметра в 10 мм будет более чем достаточно. Резистор сопротивлением около 1 килоома (никакой разницы между резисторами номиналом в 750 Ом и 1,5 КОм обнаружено не было).

Транзистор желательно выбрать с минимальным напряжением насыщения, чем оно меньше – тем более разряженную батарейку можно использовать. Экспериментально были проверены: МП 37Б, BC337, 2N3904, MPSh20. Светодиод – любой имеющийся, с оговоркой, что мощный многокристальный будет светиться не в полную силу.

Собранное устройство выглядит следующим образом:

Размер платы 15 х 30 мм, и может быть уменьшен до менее чем 1 квадратного сантиметра при использовании SMD-компонентов и достаточно маленького трансформатора. Без нагрузки данная схема не работает.

Вторая схема — это типовой степ-ап преобразователь, выполненный на двух транзисторах. Плюсом данной схемы является то, что при её изготовлении не надо мотать трансформатор, а достаточно взять готовый дроссель, но она содержит больше деталей, чем предыдущая.

Схема простого DC/DC преобразователя №2

Принцип работы сводится к тому, что ток через дроссель периодически прерывается транзистором VT2, а энергия самоиндукции направляется через диод в конденсатор C1 и отдается в нагрузку. Опять же, схема работоспособна с совершенно различными компонентами и номиналами элементов.

Транзистор VT1 может быть BC556 или BC327, а VT2 BC546 или BC337, диод VD1 – любой диод Шоттки, например, 1N5818. Конденсатор C1 – любого типа, емкостью от 1 до 33 мкФ, больше не имеет смысла, тем более, что можно и вовсе обойтись без него.

Резисторы – мощностью 0,125 или 0,25 Вт (хотя можно поставить и мощные проволочные, ватт эдак на 10, но это скорее расточительство чем необходимость) следующих номиналов: R1 — 750 Ом, R2 — 220 КОм, R3 – 100 КОм.

При этом, все номиналы резисторов могут быть совершенно свободно заменены на имеющие в наличии в пределах 10-15% от указанных, на работоспособности правильно собранной схемы это не сказывается, однако влияет на минимальное напряжение, при котором может работать наш преобразователь.

Самая важная деталь — дроссель L1, его номинал также может отличаться от 100 до 470 мкГн (экспериментально проверены номиналы до 1 мГн – схема работает стабильно ), а ток на который он должен быть рассчитан не превышает 100 мА. Светодиод – любой, опять же с учетом того, что выходная мощность схемы весьма невелика.Правильно собранное устройство сразу же начинает работать и не нуждается в настройке.

Напряжение на выходе можно стабилизировать, установив стабилитрон необходимого номинала параллельно конденсатору C1, однако следует помнить, что при подключении потребителя напряжение может проседать и становиться недостаточным.

ВНИМАНИЕ! Без нагрузки данная схема может вырабатывать напряжение в десятки или даже сотни вольт! В случае использования без стабилизируещего элемента на выходе, конденсатор C1 окажется заряжен до максимального напряжения, что в случае последующего подключения нагрузки может привести к её выходу из строя!

  1. Преобразователь также выполнен на плате размером 30 х 15 мм, что позволяет прикрепить его на батарейный отсек типа размера AA. Разводка печатной платы выглядит следующим образом:
  2. Обе простые схемы повышающих преобразователей можно сделать своими руками и с успехом применять в походных условиях, например в фонаре или светильнике для освещения палатки, а также в различных электронных самоделках, для которых критично использование минимального количества элементов питания.

Источник: https://oao-sozvezdie.ru/6-stati/45-prostye_povyshayuchshie_preobrazovateli_dlya_batareynogo_pitaniya/

Мощный DC-DC преобразователь

Сегодня рассмотрим очередной DC-DC преобразователь напряжения который позволит заряжать или питать ноутбук от автомобильной бортовой сети 12 вольт.  Схем похожих преобразователей в сети очень много, мы рассмотрим на мой взгляд один из лучших вариантов.  Ещё инверторы такого планы часто применяются для питания мощных светодиодов от пониженного источника поэтому некоторые образцы имеют функцию ограничения тока.

Зачем делать то, что можно купить, ещё и за несколько долларов, такие вопросы задают многие люди…, отвечу просто,  во-первых, собрать своими руками гораздо быстрее, чем ждать пару месяцев посылку из Китая и, во-вторых ничто не сравнится с той радостью, которую приносит работа конструкции которою ты создал собственными руками.  Плюс ко всему наша конструкция будет надёжная.

Давайте рассмотрим схему и принцип её работы.

Это однотактный, повышающий стабилизатор напряжения с защитой от коротких замыканий, в просто народи — Бустер. Принцип работы схож с обратно — ходовым преобразователем, но у последнего дроссель состоит минимум из двух обмоток и между ними имеется гальваническая развязка.

Основой схемы является популярнейший однотактный ШИМ-контроллер из семейства UC38, в данном случае это UC3843.  На вход схемы подаем напряжение, скажем 12 Вольт, а на выходе получаем 19, которые необходимо для зарядки почти любого ноутбука.

Вообще диапазон входных и выходных напряжений для этой схемы довольно широк, вращением подстроечного многооборотного резистора R8 с лёгкостью можно получить иные напряжения на выходе.

Я выставил чуть меньше 18, так как данный преобразователь мне нужен для иных целей.

Микросхема генерирует прямоугольные импульсы с частотой около 120-125 килогерц, этот сигнал поступает на затвор ключа и тот срабатывает. Когда открыт транзистор в дросселе накапливается некоторая энергия, после закрытия ключа дроссель отдаёт накопленную энергию, это явление называют самоиндукцией, которая свойственна индуктивным нагрузкам.

Важно заметить, что напряжение самоиндукции может быть в разы, а то и в десятки раз больше напряжения питания, всё зависит от индуктивности конкретного дросселя.  На выходе схемы установлен однополупериодный выпрямитель для выпрямления всплесков самоиндукции в постоянный ток , который накапливается в выходных конденсаторах.

  • Питание нагрузки осуществляется запасенной в конденсаторах энергией, такой инвертор очень экономичен благодаря ШИМ управлению, потребление холостого хода всего 15-20 миллиампер.
  • Используя осциллограф мы можем увидеть, как меняется скважность импульсов на затворе полевого транзистора в зависимости от выходной нагрузки, чем больше выходная мощность, тем больше длиться рабочий цикл транзистора, то есть в дроссель поступает больше энергии, а следовательно больше и энергия самоиндукции.
  • Теперь о конструкции…  Микросхема — ШИМ установлена на панельку для без паечного монтажа, если собираетесь использовать такой преобразователь в автомобиле, то советую микросхему запаять непосредственно на плату, так как в машине всегда есть вибрация.

Полевой транзистор… Тут большой выбор, использовать можно ключи с током от 20 ампер напряжением не менее 50 вольт. Я просто воткнул мой любимый IRFZ44, которого с головой хватит.

Кстати о мощности…, В принципе схема может отдать 150 вт без проблем, но естественно для этого нужен более мощный транзистор скажем irf3205 и соответствующий дроссель, в моём варианте схема будет под нагрузкой не более 50 Ватт, хотя с таким раскладом компонентов 100 Ватт снять можно.

Далее по счёту идёт накопительный дроссель, его индуктивность 40 мкГн, ничего не мотал, просто взял один из дросселей выходного фильтра компьютерного блока питания. Диаметр провода 0,9 мм. Количество витков 25. В принципе он особо не критичен, индуктивность может отличаться, размеры кольца и количество витков тоже.

Выходной выпрямитель — это сдвоенный Диод шоттки, подойдут сборки с током от 10 ампер с обратным напряжением не менее 40-45 Вольт.

Схема имеет защиту от коротких замыканий, она построена на базе датчика тока в лице низкоомного резистора подключённого в цепь истока полевого ключа, в моём случае это 2-х ваттный резистор сопротивлением 0,1 Ом.

После окончательной сборки транзистор и выпрямитель устанавливают на общий теплоотвод не забываем и про изоляцию между ними. Печатная плата довольно компактная, монтаж плотный.

Печатную плату в формате lay. можно скачать здесь.

Автор; АКА Касьян.

Источник: https://xn--100—j4dau4ec0ao.xn--p1ai/moshhnyj-dc-dc-preobrazovatel-svoimi-rukami/

Простенький регулируемый DC-DC преобразователь, или лабораторный блок питания своими руками V2

  • Магазины Китая
  • GEARBEST.COM
  • Блоки питания
  • Зарядные устройства

Наверное многие помнят мою эпопею с самодельным лабораторным блоком питания. Но меня неоднократно спрашивали что нибудь похожее, только попроще и подешевле. В этом обзоре я решил показать альтернативный вариант простого регулируемого блока питания. Заходите, надеюсь, что будет интересно. Я долго откладывал этот обзор, то времени не было, что настроения, но вот дошли у меня руки и до него.

Данный блок питания имеет несколько другие характеристики чем предыдущий.

Основой блока питания будет плата DC-DC понижающего преобразователя с цифровым управлением. Но всему свое время, а сейчас собственно немного стандартных фотографий. Пришла платка в небольшой коробочке, ненамного больше пачки сигарет. Внутри, в двух пакетиках (пупырчатом и антистатическом) была собственно героиня данного обзора, плата преобразователя. Плата имеет довольно простую конструкцию, силовая часть и небольшая плата с процессором (данная плата похожа на плату из другого, менее мощного преобразователя), кнопками управления и индикатором. Характеристики данной платы Входное напряжение — 6-32 Вольта Выходное напряжение — 0-30 Вольт Выходной ток — 0-8 Ампер Минимальная дискретность установкиотображения напряжения — 0.01 Вольта Минимальная дискретность установкиотображения тока — 0.001 Ампера Так же данная плата умеет измерять емкость, которая отдана в нагрузку и мощность. Частота преобразования, указанная в инструкции — 150КГц, по даташиту контроллера — 300КГц, измеренная — около 270КГц, что заметно ближе к параметру указанному в даташите. На основной плате размещены силовые элементы, ШИМ контроллер, силовой диод и дроссель, конденсаторы фильтра (470мкФ х 50 Вольт), ШИМ контроллер питания логики и операционных усилителей, операционные усилители, токовый шунт, а так же входные и выходные клеммники. Сзади ничего практически и нет, только несколько силовых дорожек. На дополнительной плате установлен процессор, микросхемы логики, стабилизатор 3.3 Вольта для питания платы, индикатор и кнопки управления.

Процессор — 8s003f3p6

Логика — 2 штуки 74hc595d Стабилизатор питания — 1117-3.3

На силовой плате установлены операционные усилители mcp6002i 2 штуки (такие же операционники стоит и в ZXY60xx)

ШИМ контроллер питания самой платы xl1509 adj

В качестве силового ШИМ контроллера выступает микросхема xl4012e1. По даташиту это 12 Ампер ШИМ контроллер, так что здесь он работает не в полную силу, что не может не радовать. Однако стоит учесть, что входное напряжение лучше не превышать, это так же может быть опасно.

В описании на плату указано максимальное входное напряжение 32 Вольта, предельное для контроллера — 35 Вольт. В более мощных преобразователях применяют слаботочный контроллер, управляющий мощным полевым транзистором, здесь все это делает один мощный ШИМ контроллер. Приношу извинения за фотографии, никак не получалось добиться хорошего качества.

Силовая диодная сборка mbr1060

При осмотре платы увидел восстановленную дорожку, не думаю, что это страшно. Но говорит о том, что изготовитель как минимум включает платы для проверки. При первом включении плата отображает установленное по умолчанию напряжение 5 Вольт. А так же ток, 1 Ампер. Эти установки можно изменять. Для этого в этом режиме надо выставить необходимый ток, нажать SET, на индикаторе отобразятся четыре прочерка, потом повторить операцию для напряжения. после включения плата будет запускаться с этими установками. Так же можно настроить автоматическое включение выхода и автоматический попеременный режим отображения токанапряжения. Выходное напряжение устанавливается довольно точно… С током картина несколько хуже, но не думаю, что это так критично. При повышении напряжения погрешность растет. А вот точность установки тока практически неизменна. В качестве проверки подключил автомобильную лампу, выставил 13.5 Вольт В описании платы сказано, что при токе нагрузки до 6 Ампер достаточно естественного охлаждения, при токах более 6 Ампер уже необходимо применять активное охлаждение. Я проверил нагрев при токе 6 Ампер и напряжении на нагрузке около 12 Вольт. После 20 минутного прогрева температуры были такие — ШИМ контроллер — 82 градуса. Выходная диодная сборка — 72 градуса Силовой дроссель — 60 градусов. В принципе, вполне верится в 6 Ампер с пассивным охлаждением, но плата тестировалась на столе, при установке в корпусе лучше применять либо активное охлаждение, либо ограничивать ток хотя бы на уровне 5 Ампер. Плавно мы перешли к практической части обзора 🙂

Собственно применение данной платы

На базе этой платы я решил сделать небольшой вспомогательный блок питания, а так же была мысль использовать его как зарядное устройство. Более мощный лабораторный блок питания у меня обычно стоит на столе и довольно часто используется. А так как процесс зарядки может занимать длительное время, то и было решено изготовить еще один, но попроще. Сначала я откопал дома плату от одного из компьютерных блоков питания, она уже успела послужить донором, но чудом избежала полной распайки. Видно, что части компонентов уже нет.

    Дальше берем в руки паяльник, выпаиваем все лишнее и впаиваем на место недостающее. На фото выпаяна часть компонентов, после того как было сделано фото, я выпаял еще некоторые детали, но это были уже мелочи. Описания переделки приводить не буду по двум причинам. 1. Описаний такой переделки в интернете очень много. 2. Блоки питания хоть и собраны в основном на похожей элементной базе, но могут иметь отличия, потому лучше разбираться с каждым в отдельности. А еще лучше просто купить БП на 24 или лучше 27 Вольт, соответствующей мощности и не заморачиваться с переделками. 🙂 После выпаивания ненужных компонентов я взял в руки маникюрные ножницы и отрезал кусок платы, предварительно очертив кусок, где нет используемых дорожек. Так же пришлось сходить на радиорынок и купить то, чего у меня дома не было. В общем блок питания я переделал. Переделка заключалась в удалении элементов, которые отвечают за работу узлов выдающих сигналы Power good, выпрямителей и фильтров 12, 5 и 3.3 Вольта, ну и тому подобных. Трансформатор перематывать было лень, потому к выходной диодной сборке добавились еще две, образуя диодный мост. Я добавил две сборки потому, что сборки с общим анодом у меня в наличии нет, и каждая сборка работает как просто одиночный диод. Настроил 27.5 Вольт на выходе, больше мне не надо было, да и БП и плата будут работать в безопасном режиме. Первая проверка после переделки. Так выглядит плата после всех моих манипуляций. Из своих домашних запасов выбрал подходящий корпус для будущего блока питания. Примерил всю начинку внутри, собственно теперь стало понятно, зачем я делал вырез в печатной плате блока питания. 🙂 Дальше пошел процесс установки всего этого в корпус. Прикинул как лучше и удобнее будет разместить элементы управления и индикации на передней панели и вырезал отверстия под светофильтр и кнопку. После этого немного обработал грани небольшим канцелярским ножом. Примерил как это будет выглядеть, под клеммники пришлось сделать отверстия немного овальными, так как на клеммниках есть выступы, защищающие от прокручивания. Начинает что-то вырисовываться. Разметил и просверлил отверстия под кнопки, светодиоды, установил плату управления. Спереди вроде красиво даже вышло 🙂 А вот сзади лучше не смотреть. Прошу не пугаться. Кнопки на плате преобразователя установлены слишком близко друг к другу, потому вырезал небольшой кусочек текстолита, прорезал ножовкой медь, просверлил отверстия под кнопки. После всех манипуляций приклеил все термоклеем. Так же пришлось вынести светодиоды за пределы светофильтра и немного изменить их расположение. Я сделал так же, как сделано у меня на основном блоке, что бы не путаться. Вот и все собрано в кучку. Сейчас, набирая текст, думаю, как то все быстро получается. Когда паял, сверлил, пилил, мне так не казалось. В процессе я допустил ошибку, ниже в х подсказали. Между диодным мостом и конденсатором фильтра должен быть дроссель, это важная часть БП. Дроссель можно использовать от старого БП, тот, который большой с кучей обмоток. Я смотал все обмотки кроме 12 Вольт. Сзади установлен разъем питания и вентилятор. На всякий случай я закрыл вентилятор решеткой. Вентилятор размером 50х15мм, довольно мощный, но очень шумный, надо будет допилить к нему термоконтроль, пока он запитан постоянно от КРЕН8В (15 Вольт, боялся, что будет мало). Осталось свинтить корпус и можно сказать, что все готово. В комплекте к корпусу даже были ножки и шурупы (это через лет 7 и переезд с одной квартиры на другую). Первое включение в уже полностью собранном состоянии, оно работает :))). Ну и небольшая проверка, напряжение 12 Вольт Ток более 7 Ампер. Остались косметические мелочи. Сделать регулировку оборотов вентилятор в зависимости от температуры. Оформить переднюю панель, а то хоть все и интуитивно понятно, но создает ощущение незавершенности. Описания на используемые компоненты, а так же инструкцию, я выложил в виде архива. В инструкции, найденной мною в интернете, описан вход в сервисный режим, где можно изменить некоторые параметры. Для входа в сервисный режим надо подать питания при нажатой кнопке ОК, на экране будут последовательно переключаться цифры 0-2, что бы переключить настройку, надо отпустить кнопку во время отображения соответствующей цифры. 0 — Включение автоматической подачи напряжения на выход при подаче питания на плату. 1 — Включение расширенного режима, отображающего не только ток и напряжение, а и емкость, отданную в нагрузку и выходную мощность. 2 — Автоматический перебор отображения измерений на экране или ручной. Так же в инструкции есть и пример запоминания настроек, так как у платы можно настроить лимит по установке тока и напряжения и есть память установок, но в эти дебри я уже не лез. Так же я не трогал контактны для разъема UART, находящиеся на плате, так как даже если там что-то и есть, то программы для этой платы я все равно не нашел. Резюме.

    Плюсы.

    1. Довольно богатые возможности — установка и измерение тока и напряжения, измерение емкости и мощности, а так же наличие режима автоматической подачи напряжения на выход. 2. Диапазон выходного напряжения и тока вполне достаточен для большинства любительских применений. 3. Качество изготовления не то что бы хорошее, но без явных огрехов. 4. Компоненты установлены с запасом, ШИМ на 12 Ампер при 8 заявленных, конденсаторы на 50 Вольт по входу и выходу, при заявленных 32 Вольта.

    Минусы

    1. Очень неудобно сделан экран, он может отображать только 1 параметр, например — 0.000 — Ток 00.00 — Напряжение Р00.0 — Мощность С00.0 — Емкость. В случае последних двух параметров точка плавающая. 2. Исходя из первого пункта, довольно неудобное управление, валкодер бы очень не помешал. Мое мнение. Вполне достойная плата для построения простенького регулируемого блока питания, но блок питания лучше и проще использовать какой нибудь готовый. Данная плата, для тестирования и обзора, была мне бесплатно предоставлена магазином gearbest. Это мой пятидесятый обзор, почти юбилейный (когда только столько набралось), надеюсь, что он будет полезен и интересен, пишите в х свои вопросы, попробую ответить.

    Купон на скидку

    По моей просьбе магазин предоставил купон на скидку, с ним цена на плату будет 20.93, купон — B3008DH Разница конечно маленькая, но хоть что-то.

    Вместо котика

    Я давно не выкладывал разные интересные рекламы. Это не реклама инструмента, но она мне просто нравится и даже немного подходит под тему обзора.

    Планирую купить +164 Добавить в избранное Обзор понравился +123 +268

    Источник: https://mysku.ru/blog/china-stores/28494.html

    Схема dc-dc преобразователя

    На главную страницу

       Это DC-DC преобразователь напряжения с 5-13 В на входе, до 12 В выходного постоянного тока 1,5 А. Преобразователь получает меньшее напряжение и дает более высокое на  выходе, чтобы использовать там где есть напряжение меньшее требуемых 12 вольт. Часто он используется для увеличения напряжения имеющихся батареек. Это по сути интегральный DC-DC конвертер. Для примера: есть литий-ионный аккумулятор 3,7 В, и его напряжение с помощью данной схемы можно изменить, чтобы обеспечить необходимые 12 В на 1,5 А.

    Схема DC-DC преобразователя на MC34063A

       Преобразователь легко построить самостоятельно. Основным компонентом является микросхема MC34063, которая состоит из источника опорного напряжения (температурно-компенсированного), компаратора, генератора с активным контуром ограничения пикового тока, вентиля (элемент «И»), триггера и мощного выходного ключа с драйвером и требуется только несколько дополнительных электронных компонентов в обвязку для того чтобы он был готов. Эта серия микросхем была специально разработана, чтобы включены их в состав различных преобразователей.

    Достоинства микросхемы MC34063A

    • Работа от 3 до 40 В входа
    • Низкий ток в режиме ожидания
    • Ограничение тока
    • Выходной ток до 1,5 A
    • Выходное напряжение регулируемое
    • Работа в диапазоне частот до 100 кГц
    • Точность 2%

    Описание радиоэлементов

    • R — Все резисторы 0,25 Вт.
    • T — TIP31-NPN силовой транзистор. Весь выходной ток проходит через него.
    • L1 — 100 мкГн ферритовые катушки. Если придётся делать самостоятельно, нужно  приобрести тороидальные ферритовые кольца наружным диаметром  20 мм и внутренним диаметром 10 мм, тоже 10 мм высотой и проволоку 1 — 1,5 мм толщиной на 0,5 метра, и сделать 5 витков на равных расстояниях. Размеры ферритового кольца не слишком критичны. Разница в несколько (1-3 мм) приемлема.
    • D — диод Шоттки должен быть использован обязательно
    • TR — многовитковый переменный резистор, который используется здесь для точной настройки выходного напряжения 12 В.
    • C — C1 и C3 полярные конденсаторы, поэтому обратите внимание на это при размещении их на печатной плате.



    Список деталей для сборки

    1. Резисторы: R1 = 0.22 ом x1, R2 = 180 ом x1, R3 = 1,5 K x1, R4 = 12K x1
    2. Регулятор: TR1 = 1 кОм, многооборотный
    3. Транзистор: T1 = TIP31A или TIP31C
    4. Дроссель: L1 = 100 мкГн на ферритовом кольце
    5. Диод: D1 — шоттки 1N5821 (21V — 3A), 1N5822 (28V — 3A) или MBR340 (40В — 3A)
    6. Конденсаторы: C1 = 100 мкФ / 25V, C2 = 0.001 мкФ , C3 = 2200 мкФ / 25V
    7. Микросхема: MC34063
    8. Печатная плата 55 x 40 мм

       Заметим, что необходимо установить небольшой алюминиевый радиатор на транзистор T1 — TIP31, в противном случае этот транзистор может быть поврежден из-за повышенного нагрева, особенно на больших токах нагрузки. Даташит и рисунок печатной платы прилагается.    Схемы блоков питания

    Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые 1
    Дмитрий   (22.02.2016 17:47)
    а такая микросхема подойдет mc34063ag

    2
    MAESTRO   (22.02.2016 17:59)

    Да, пойдёт.

    3
    Дмитрий   (23.02.2016 15:22)

    резистор на 0.22 ом,можно заменить на какой нибудь другой? если да то на какой?

    4
    MAESTRO   (23.02.2016 15:43)

    Можно из нескольких по 1 Ому паралллельно составить его.

    5
    Дмитрий   (25.03.2016 07:53)

    Прошу помощи или совета: собрал микросхему все работает,выдает 12в, подключаю лампочку на 12в горит, замечательно! Но как только я подсоединяю усилитель НЧ С РАБОЧИМ НАПРЯЖЕНИЕМ 6-18в (ток потребления 60-150 mA )начинает что то пищать, ну пусть бы пищало, только этот писк передается в динамики.да и еще заметил если прибавить звука побольше писк пропадает и в динамиках и в схеме. Не подскажешь в чем может быть проблема или может посоветуешь что нибудь?

    6
    воин2010   (07.04.2016 17:38)
    либо конденсатор плохой , либо нужно повысить рассеивающую мощность резисторов , начни с кондюков , их всего 3 , легче и быстрей проверишь. 7
    воин2010   (10.04.2016 16:00)
    вопросик ,собрал схему но выдаёт макс 1.7 вольт , где совершил ошибку подскажите

    • Снижение расхода топлива в авто
    • Ремонт зарядного 6-12 В
    • Солнечная министанция
    • Самодельный ламповый
    • Фонарики Police
    • Генератор ВЧ и НЧ
      © 2009-2020, «Электронные схемы самодельных устройств». Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены.
    • Вход
    • Почта
    • Мобильная версия

    Источник: https://elwo.ru/publ/skhemy_blokov_pitanija/skhema_dc_dc_preobrazovatelja/7-1-0-779

    Повышающий DC-DC преобразователь на MC34063 (из 5В в 12В)

    Повышающие DC-DC преобразователи находят широкое применение в электронике. Они могут применяться как отдельные модули питания конкретных объектов, так и могут входить в часть электрической схемы.

    Например, можно поднять напряжение пятивольтного аккумулятора и питать от него через повышающий преобразователь нагрузку напряжением 12В (усилитель, лампу, реле и т.д.).

    Еще пример, в некоторых охранно-пожарных сигнализациях на линиях контроля около 30В постоянного тока, а сам блок контроля и управления работает от 12В, поэтому в последние внедряют повышающие преобразователи и они являются частью схемы блоков контроля и управления.

    Микросхема МС34063 представляет собой импульсный конвертор, поэтому она обладает высокой эффективностью (КПД) и имеет три схемы включения (инверторную, повышающую и понижающую). В этой статье будет описан исключительно повышающий (Step Up) вариант.

    МС34063 выполняется в корпусах DIP-8 и SO-8. Расположение выводов показано ниже.

    • Основные технические параметры MC34063.
    • Входное напряжение ………. от 3 до 40 Вольт

    Выходное напряжение ………. от 1.25 до 38 Вольт

    Максимальный ток на выходе ………. 1.5 Ампер

    Максимальная частота ………. 100кГц

    Максимальный ток на выходе это пиковый ток на внутреннем транзисторе и он значительно больше тока нагрузки, поэтому не стоит надеяться, что преобразователь будет держать 1.5A на выходе. Ниже представлен калькулятор, который позволит правильно посчитать ток.

    1. Другую интересующую информацию по параметрам и внутреннему устройству микросхемы можно найти в Datasheet.
    2. Схема повышающего DC-DC преобразователя на MC34063.

    Опишу работу простыми словами.   В микросхеме MC34063 есть генератор, генерирующий импульсы с определенной частотой. Генератор, взаимодействуя с другими узлами, управляет выходным транзистором, коллектор которого соединен с выводом 1, а эмиттер с выводом 2.

    Когда выходной транзистор открыт, дроссель L1 заряжается входным напряжением через резистор R3.

    После закрытия выходного транзистора, дроссель отключается от земли и в этот момент происходит его разряд (самоиндукция). Энергия дросселя уже с противоположной полярностью и большая по силе поступает на диод VD1. После выпрямления напряжения диодом, оно поступает на выход схемы, накапливаясь в конденсаторе C3. Помимо накопления, данный конденсатор сглаживает пульсации.

    Схема конвертирует напряжение постоянного тока с 5В до 12В. Чуть ниже пойдёт речь об изменении номиналов элементов под нужные напряжения.

    Резисторами R1 и R2 задается напряжение на выходе. Резистор R3 ограничивает выходной ток до минимума, при превышении определенной мощности.

    • Конденсатор C2 задает частоту преобразования.
    • Элементы.

    Все резисторы мощностью 0.25Вт кроме R3 (0.5-1 Ватт).

    В качестве L1 я взял готовый дроссель на 470мкГн, намотанный медным эмалевым проводом на гантель из феррита и отмотал три слоя, уменьшив тем самым индуктивность до 75мкГн (индуктивность больше расчетной допускается, а меньше нельзя).

    Дроссель должен выдерживать пиковый выходной ток (в моем случае 1.5А).

    Также можно взять кольцо из порошкового железа (жёлтого цвета) наружным диаметром 18мм, внутренним 8мм, толщиной 8мм и намотать медным проводом (диаметром 0.6мм и более) 30-40 витков (при 30 витках индуктивность получилась 55мкГн). Кольцо можно взять больше моего, но меньше не рекомендую.

    Диод VD1- Шоттки, либо быстродействующий (типа SF, UF, MUR, HER и т.д.) на ток не менее 1А и обратное напряжение в два раза больше выходного (в моем случае 40В).

    У микросхемы МС34063 есть отечественный аналог КР1156ЕУ5, они полностью взаимозаменяемы.

    Расчет преобразователя на MC34063 под другое напряжение и ток.

    Расчет займет не более одной минуты. Для этого необходимо воспользоваться On-line калькулятором расчета параметров МС34063. Помимо номиналов программа высчитает пиковый выходной ток, и в случае его превышения выдаст сообщение.

    1. Калькулятор считает минимальную индуктивность, поэтому ее можно брать с положительным запасом (произойдут незначительные изменения лишь в КПД).
    2. Пару слов…
    3. Расчетная частота (50кГц в моем случае) является минимальной и может значительно отличаться и изменяться в зависимости от входного напряжения и тока нагрузки.
    4. При выходном токе 200мА происходит достаточно сильный нагрев микросхемы MC34063, и работать в таком режиме долгое время возможно не сможет.
    5. Рекомендую использовать MC34063 в тех случаях, когда нужно питать слаботочную часть схемы или отдельную нагрузку током до 150-250мА, а для нагрузки 3-5А предлагаю обратить внимание на повышающие DC-DC преобразователи, построенные на базе UC3843 и UC3845.
    6. Печатная плата повышающего преобразователя на MC34063 (из 5В в 12В) СКАЧАТЬ
    7. Datasheet на MC34063 СКАЧАТЬ

    Источник: http://audio-cxem.ru/shemyi/istochniki-pitaniya/povyishayushhiy-dc-dc-preobrazovatel-na-mc34063-iz-5v-v-12v.html

    Простейший повышающий DC-DC преобразователь

    Рубрики:
    Своими руками

    Yuriy

    Здравствуйте, дорогие друзья. Сегодня я хочу поделиться с вами еще одной, гениальной в своей простоте, схемой повышающего DC-DC преобразователя (о первой схеме я писал в статье Простейшая схема питания светодиода от батарейки АА или ААА). Основываясь на этой схеме, я собрал два устройства. Первое устройство я обозвал «Модуль Чаплыгина«. Изображение этого модуля вы видите выше. Второе устройство представляет собой имитацию батареи «Крона«.

    Автором приведенной ниже схемы (в несколько измененном виде) является А. Чаплыгин. Смотрите: А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

    Двухтактный генератор импульсов, в котором за счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя, собран на транзисторах VT1 и VT2 (КТ837К). Ток положительной обратной связи протекает через обмотки III и IV трансформатора Т1 и нагрузку, подключенную к конденсатору С2.  Роль диодов, выпрямляющих выходное напряжение, выполняют эмиттерные переходы транзисторов. Особенностью генератора является срыв колебаний при отсутствии нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такой преобразователь будет сам включаться тогда, когда от него потребуется что-нибудь запитать, и выключаться, когда нагрузка будет отключена. То есть, батарея питания может быть постоянно подключена к схеме и практически не расходоваться при отключенной нагрузке! При заданных входном UВx. и выходном UBыx. напряжениях и числе витков обмоток I и II (w1) необходимое число витков обмоток III и IV (w2) с достаточной точностью можно рассчитать по формуле:  w2=w1 (UВых. — UBх. + 0,9)/(UВx — 0,5). Конденсаторы имеют следующие номиналы. С1: 10-100 мкф, 6.3 В. С2: 10-100 мкф, 16 В.

    Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки!!!) и обратного напряжения эмиттер — база (оно должно быть больше удвоенной разности входного и выходного напряжений!!!).

    Модуль Чаплыгина я собрал для того, чтобы сделать устройство для подзарядки своего смартфона в походных условиях, когда смартфон нельзя зарядить от розетки 220 В. Но увы… Максимум, что удалось выжать, используя 8 батареек соединенных параллельно, это около 350-375 мА зарядного тока при 4.75 В. выходного напряжения! Хотя телефон Nokia моей жены удается подзаряжать таким устройством. Без нагрузки мой Модуль Чаплыгина выдает 7 В. при входном напряжении 1. 5 В. Он собран на транзисторах КТ837К.

    На фото выше изображена псевдокрона, которую я использую для питания некоторых своих устройств, требующих 9 В. Внутри корпуса от батареи Крона находится аккумулятор ААА, стерео разъем, через который он заряжается, и преобразователь Чаплыгина. Он собран на транзисторах КТ209. Трансформатор T1 намотан на кольце 2000НМ размером К7х4х2, обе обмотки наматывают одновременно в два провода. Чтобы не повредить изоляцию об острые наружные и внутренние грани кольца притупите их, скруглив острые края наждачной бумагой. Вначале мотаются обмотки III и IV (см. схему) которые содержат по 28 витков провода диаметром 0,16мм затем, так же в два провода, обмотки I и II которые содержат по 4 витка провода диаметром 0,25мм. Удачи и успехов всем, кто решится на повторение преобразователя! 🙂 Первоисточники:

    А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

    Самодельный импульсный преобразователь напряжения из 1,5 в 9 Вольт для мультиметра

    Источник: http://oraznom-yi.blogspot.com/2015/03/prosteyshiy-povyshayuschiy-dcdc.html

    Мини преобразователь с 1,5 В до 220 В


    Если у вас без дела завалялось сломанное зарядное устройство от сотового телефона, то из него можно сделать одну небольшую, но нужную самоделку. Это простой преобразователь напряжения с постоянного 1,5 Вольта до переменных 220 Вольт. Схема по истине элементарная и содержит всего 3 детали.

    Изготовление мини преобразователя напряжения


    Разбираем корпус зарядного устройства и вынимаем оттуда плату.

    Выпаиваем трансформатор с этой платы.

    Схема преобразователя



    Как уже говорилось — схема наипростейшая. Прежде чем ее собирать нужно тестером «прозвонить» трансформатор и узнать сопротивление каждой обмотки. Всего их должно быть три. Естественно, сопротивление обмоток вашего трансформатора может немного отличаться — это не страшно. А вот если расхождения кардинальные, то такой экземпляр может не подойти.
    Собираем преобразователь по схеме.

    В схеме используется транзистор «2SD882», его можно заменить любым низкочастотным «p-n-p» структуры средней мощности. Или на отечественный аналог КТ815, КТ817.
    Все собирается навесным монтажем без платы за 5 минут. Припаиваем провода от патрона лампочки и от батарейки.

    Устройство работает сразу при включении и в настройке не нуждается. Если генерация не началась при первом включении, поменяйте местами контакты одной из низковольтовых обмоток.
    В роли нагрузки использована светодиодная лампа на 220 В и мощностью 3 Вт.

    Частота работы преобразователя порядка 25 кГц.
    Если запитать схему от 3 Вольт, то яркость лампы увеличится и она точно будет светить на полную мощность.

    В роли нагрузки можно подключить другое зарядное устройство и заряжать мобильный телефон от батареек.

    Смотрите видео


    Простые повышающие DC/DC преобразователи своими руками, схемы

    Устройствами с батарейным питанием сейчас уже никого не удивишь, всевозможных игрушек и гаджетов питающихся от аккумулятора или батарейки найдется с десяток в каждом доме. Между тем, мало кто задумывался над количеством разнообразных преобразователей, которые используются для получения необходимых напряжений или токов от стандартных батарей. Эти самые преобразователи делятся на несколько десятков различных групп, каждая со своими особенностями, однако в данный момент времени мы говорим про понижающие и повышающие преобразователи напряжения, которые чаще всего называются AC/DC и DC/DC преобразователями. В большинстве случаев для построения таких конвертеров используются специализированные микросхемы, позволяющие с минимальным количеством обвязки построить преобразователь определенной топологии, благо микросхем питания на рынке сейчас великое множество.

    Рассматривать особенности применения данных микросхем можно бесконечно долго, особенно с учетом целой библиотеки даташитов и аппноутов от производителей, а также бесчисленного числа условно-рекламных обзоров от представителей конкурирующих фирм, каждая из которых старается представить свой продукт наиболее качественным и универсальным. В этот раз мы будем использовать дискретные элементы, на которых соберем несколько простейших повышающих DC/DC преобразователей, служащих для того, чтобы запитать небольшое маломощное устройство, к примеру, светодиод, от 1 батарейки с напряжением 1,5 вольт. Данные преобразователи напряжения можно смело считать проектом выходного дня и рекомендовать для сборки тем, кто делает свои первые шаги в удивительный мир электроники.

    Итак, схема первая:


    Схема простого DC/DC
    преобразователя №1

    На данной схеме представлен релаксационный автогенератор, представляющий собой блокинг-генератор со встречным включением обмоток трансформатора. Принцип работы данного преобразователя следующий: при включении , ток протекающий через одну из обмоток трансформатора и эмиттерный переход транзистора – открывает его, в результате чего он открывается и больший ток начинает течь через вторую обмотку трансформатора и открытый транзистор. В результате в обмотке, подключенной к базе транзистора наводится ЭДС, запирающая транзистор и ток через него обрывается. В этот момент энергия, запасенная в магнитном поле трансформатора, в результате явления самоиндукции, высвобождается и через светодиод начинает протекать ток, заставляющий его светиться. Затем процесс повторяется.

    Компоненты, из которых можно собрать этот простой повышающий преобразователь напряжения, могут быть совершенно различными. Схема, собранная без ошибок, с огромной долей вероятности будет корректно работать. Мы пробовали использовать даже транзистор МП37Б – преобразователь отлично функционирует! Самым сложным является изготовление трансформатора – его надо намотать сдвоенным проводом на ферритовом колечке, при этом количество витков не играет особой роли и находится в диапазоне от 15 до 30. Меньше – не всегда работает, больше – не имеет смысла. Феррит — любой, брать N87 от Epcos не имеет особого смысла, также как и разыскивать M6000НН отечественного производства. Токи в цепи протекают мизерные, поэтому размер колечка может быть очень небольшим, внешнего диаметра в 10 мм будет более чем достаточно. Резистор сопротивлением около 1 килоома (никакой разницы между резисторами номиналом в 750 Ом и 1,5 КОм обнаружено не было). Транзистор желательно выбрать с минимальным напряжением насыщения, чем оно меньше – тем более разряженную батарейку можно использовать. Экспериментально были проверены: МП 37Б, BC337, 2N3904, MPSh20. Светодиод – любой имеющийся, с оговоркой, что мощный многокристальный будет светиться не в полную силу.

    Собранное устройство выглядит следующим образом:

    Размер платы 15 х 30 мм, и может быть уменьшен до менее чем 1 квадратного сантиметра при использовании SMD-компонентов и достаточно маленького трансформатора. Без нагрузки данная схема не работает.

    Вторая схема — это типовой степ-ап преобразователь, выполненный на двух транзисторах. Плюсом данной схемы является то, что при её изготовлении не надо мотать трансформатор, а достаточно взять готовый дроссель, но она содержит больше деталей, чем предыдущая.


    Схема простого DC/DC преобразователя №2

    Принцип работы сводится к тому, что ток через дроссель периодически прерывается транзистором VT2, а энергия самоиндукции направляется через диод в конденсатор C1 и отдается в нагрузку. Опять же, схема работоспособна с совершенно различными компонентами и номиналами элементов. Транзистор VT1 может быть BC556 или BC327, а VT2 BC546 или BC337, диод VD1 – любой диод Шоттки, например, 1N5818. Конденсатор C1 – любого типа, емкостью от 1 до 33 мкФ, больше не имеет смысла, тем более, что можно и вовсе обойтись без него. Резисторы – мощностью 0,125 или 0,25 Вт (хотя можно поставить и мощные проволочные, ватт эдак на 10, но это скорее расточительство чем необходимость) следующих номиналов: R1 — 750 Ом, R2 — 220 КОм, R3 – 100 КОм. При этом, все номиналы резисторов могут быть совершенно свободно заменены на имеющие в наличии в пределах 10-15% от указанных, на работоспособности правильно собранной схемы это не сказывается, однако влияет на минимальное напряжение, при котором может работать наш преобразователь.

    Самая важная деталь — дроссель L1, его номинал также может отличаться от 100 до 470 мкГн (экспериментально проверены номиналы до 1 мГн – схема работает стабильно ), а ток на который он должен быть рассчитан не превышает 100 мА. Светодиод – любой, опять же с учетом того, что выходная мощность схемы весьма невелика.Правильно собранное устройство сразу же начинает работать и не нуждается в настройке.

    Напряжение на выходе можно стабилизировать, установив стабилитрон необходимого номинала параллельно конденсатору C1, однако следует помнить, что при подключении потребителя напряжение может проседать и становиться недостаточным. ВНИМАНИЕ! Без нагрузки данная схема может вырабатывать напряжение в десятки или даже сотни вольт! В случае использования без стабилизируещего элемента на выходе, конденсатор C1 окажется заряжен до максимального напряжения, что в случае последующего подключения нагрузки может привести к её выходу из строя!

    Преобразователь также выполнен на плате размером 30 х 15 мм, что позволяет прикрепить его на батарейный отсек типа размера AA. Разводка печатной платы выглядит следующим образом:

    Обе простые схемы повышающих преобразователей можно сделать своими руками и с успехом применять в походных условиях, например в фонаре или светильнике для освещения палатки, а также в различных электронных самоделках, для которых критично использование минимального количества элементов питания.



    Как своими руками получить из 220 — 12 вольт без трансформатора | Андрей Швадронов

    Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

    1.Основные способы понижения

    Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

    На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

    Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

    Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

    Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

    1. С помощью балластного конденсатора понижение напряжения.

    2. При помощи балластного резистора гасится избыточное напряжение.

    3. Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

    1.1 Балластный конденсатор

    Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

    Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

    В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии. Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

    Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

    1.2 При помощи резистора

    Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение. Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

    1.3 Автотрансформатор или дроссель с подобной логикой намотки

    В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц. Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).


    Схема автотрансформатора с фиксированным напряжением U2.

    Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

    Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

    2. Технические требования к конденсатору

    Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

    3. Бестрансформаторное электропитание: возможные схематические решения

    1. Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц. Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

    2. Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети. В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

    4. Для чего может использоваться напряжение 12 или 24 вольт в быту

    В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

    · аккумуляторные электродрели, шуруповерты и электропилы;

    · стационарные насосы для полива огородов;

    · аудио-видеотехника и радиоэлектронная аппаратура;

    · системы видеонаблюдения и сигнализации;

    · батареечные радиоприемники и плееры;

    · ноутбуки (нетбуки) и планшеты;

    · галогенные и LED-лампы, светодиодные ленты;

    · портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

    · паяльные станции и электропаяльники;

    · зарядные устройства мобильных телефонов и повербанков;

    · слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

    · детские игрушки, елочные гирлянды, помпы аквариумов;

    · различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

    Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

    Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

    Преобразователь 24/12 своими руками | КОНВЕРТОР™

    Принципиальная схема понижающего преобразователя напряжения 24 на 12-5В номинальным током 10А.

    Представленная схема низковольтного DC-DC преобразователя 24/12-5 В., представляет собою импульсный преобразователь с регулировкой напряжения на выходе от 5В. до 15В с защитой от перенапряжения, по току и неправильной полярности на входе. Данная схема разработана* главным инженер-конструктором Конвертор™, проверена на практике и является рабочей. Схема достаточно проста и практически любой радиолюбитель сможет собрать данный преобразователь, и подключить 5-ти или 12-ти вольтовое оборудование к 24-вольтой бортовой сети транспорта. Обычно напряжение 5В используют для подключения зарядки для смартфона или видеорегистратора и дополнительных аксессуаров, а выходное напряжение 12В. позволяет подключить большинство автомобильного оборудования, к примеру сигнализацию.

    Следует учитывать, что номинальный ток данного преобразователя напряжения на выходе составляет 10А, а максимальный ток 15А.

    Соответственно не следует подключать оборудование с током потребления выше указанных  параметров.

    Диапазон входного напряжения составляет 18-32В. , что позволяет применить преобразователь для любого коммерческого автомобильного и большинства водного транспорта. Защита от перенапряжения срабатывает при 15В., которая пресекает превышение напряжения и обеспечивает сохранность подключенного оборудования. На входе расположен плавкий предохранитель номиналом 10А, который обеспечивает защиту от превышения по току, а от неправильной полярности – диод VD4 (см.схему).

    Дроссель намотан на кольцевом сердечнике на основе распыленного железа внешним диаметром 33 мм., с магнитной проницаемостью 100 мкГн и содержит 30 витков медного провода диаметром 1,5 мм. Для увеличения тока полевой транзистор и диод шоттки крепятся на радиаторе либо вместо радиатора используется корпус из рифленого алюминиевого профиля с утолщенными стенками.

    Чтобы получить список электронных элементов, необходимо поставить отметку “мне нравится” и подписаться на наши страницы в facebook и instagram, далее поделится ссылкой на эту статью в своем профиле, затем ссылку на пост об этой статье в социальных сетях необходимо отправить через контактную форму.

    Предупреждение! *Копирование и перепечатка данной статьи (принципиальная схема преобразователя 24/12-5. далее – схема) запрещена. Данная схема предназначена для частного и любительского применения. Любое частичное или полное использование авторской схемы в коммерческих целях запрещено согласно законов прав интеллектуальной собственности и действующим законодательством Украины.

    Категории:24-12 Без рубрики

    Выпрямитель 12 вольт 12 ампер

    Делаем простой выпрямитель тока на 12 вольт, для заряда аккумуляторов авто. Всё началось с того, что привезли мне на роботу нерабочий блок питания на 22В и 110В. Решил из него сделать зарядное устройство для своей машины для аккумулятора. Аккумулятор естественно на 12В. Сначала разобрал блок питания и посмотрел что там есть внутри. Как оказалось, кроме трансформатора ничего и не было. Не работал БП из-за того, что один провод на подачу электроэнергии просто каким-то образом отвалился. Все же прибор советских времен и со временем поизносился. Корпус и все провода решил выкинуть и смастерить все заново.

    Достал из прибора трансформатор. Там было две вторичные обмотки. Одна была на 22В, вторая — 110В. Но этот вольтаж мне не подходил для зарядки аккумулятора.

    Разобрал трансформатор, достал все пластины, размотал вторичную обмотку на 22 В. Намотал новым, более толстым, проводом новую обмотку на 12В. Она содержала наполовину меньше витков чем прежняя, но так как сечение провода увеличил, заполнило окно полностью. Все аккуратно собрал и проверил. На выходе оказалось 13.4В. Это отлично подходило для АКБ.

    Схема выпрямителя тока на 12 вольт

    Далее решил не усложнять дело всякими хитроумными зарядными на микросхемах, а собрать простой и надежный выпрямитель на диодах. Взял диоды Д242. Они очень надежные, но немного греются, следует установить на радиаторы.

    Спаял по стандартной схеме диодного моста. Подключил — все отлично работало, на выходе теперь было 13.7В. Как и должно быть, немного увеличилось напряжение после выпрямления. Но ничего страшного. Для аккумуляторов ведь надо не строго 12, а примерно 14 вольт для нормального заряда.

    Все аккуратно вместил в новый корпус. Сделал выход на выпрямитель. Подключаю и с удовольствием пользуюсь. Сделал еще индикатор наличия электроэнергии — просто подключил к сети 220В обычный светодиод через резистор. Получился простой и надёжный выпрямитель для ЗУ на 12 вольт .

    Как самому собрать простой блок питания и мощный источник напряжения.
    Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.
    Блок питания 12в

    Каждый, кто захочет сможет изготовить 12 – ти вольтовый блок самостоятельно, без особых затруднений.
    Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник .
    Шаг 1: Какие детали необходимы для сборки блока питания .
    Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок .
    -Монтажная плата.
    -Четыре диода 1N4001, или подобные. Мост диодный.
    -Стабилизатор напряжения LM7812.
    -Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В – 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
    -Электролитический конденсатор емкостью 1000мкФ – 4700мкФ.
    -Конденсатор емкостью 1uF.
    -Два конденсатора емкостью 100nF.
    -Обрезки монтажного провода.
    -Радиатор, при необходимости.
    Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
    Шаг 2: Инструменты .
    Для изготовления блока необходимы инструменты для монтажа:
    -Паяльник или паяльная станция
    -Кусачки
    -Монтажный пинцет
    -Кусачки для зачистки проводов
    -Устройство для отсоса припоя.
    -Отвертка.
    И другие инструменты, которые могут оказаться полезными.
    Шаг 3: Схема и другие .

    Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
    Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
    Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
    Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

    Блок питания 12в 30а

    Схема блока питания 12в 30А.
    При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
    Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
    В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
    Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
    Для охлаждения радиатора можно применить небольшой вентилятор.
    Проверка блока питания
    При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку – типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
    Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

    Блок питания 3 – 24в

    Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
    Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
    Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

    Схема блока питания на 1,5 в

    Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

    Схема регулируемого блока питания от 1,5 до 12,5 в

    Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

    Схема блока питания с фиксированным выходным напряжением

    Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

    Схема блока питания мощностью 20 Ватт с защитой

    Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
    По какой схеме: импульсный источник питания или линейный?
    Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения .
    Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
    Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
    Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
    Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
    На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

    Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
    Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
    Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

    Самодельный блок питания на 3.3v

    Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

    Трансформаторный блок питания на КТ808

    У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
    У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

    При условии правильного монтажа, просадка выходного напряжения не превышает 0.1 вольта

    Блок питания на 1000в, 2000в, 3000в

    Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
    Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
    Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы – отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

    В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 – ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
    Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
    R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

    Еще по теме

    Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.
    Трансформаторный блок питания
    Ремонт и доработка китайского блока питания для питания адаптера.
    Доработка блока питания

    Схемы блоков питания

    Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

    Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. Обратите внимание на то, что на вход ноутбука подается напряжение до 19 Вольт. Но он прекрасно будет работать, если провести запитку от 12. Правда, максимальный ток составляет 10 Ампер. Только до такого значения потребление доходит очень редко, среднее держится на уровне 2-4 Ампер. Единственное, что следует учесть – при замене стандартного источника питания на самодельный использовать встроенную батарею не получится. Но все равно блок питания на 12 вольт идеально подходит даже для такого устройства.

    Параметры блока питания

    Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт. Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.

    Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.

    Как выбрать трансформатор

    Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

    Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

    Изготовление выпрямителя

    Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный. Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.

    К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться. Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.

    Блок фильтров

    Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована. Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).

    После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока. Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.

    Стабилизация напряжения на выходе

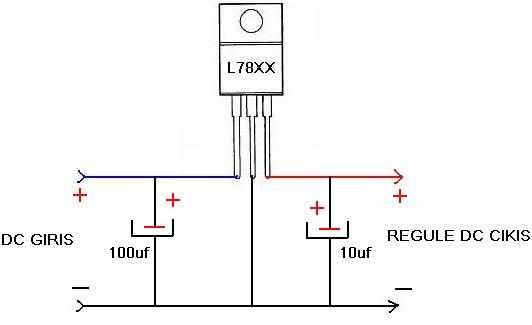

    Для осуществления стабилизации выходного напряжения можно воспользоваться одним всего полупроводниковым элементом. Это может быть как стабилитрон с напряжением рабочим 12 Вольт, так и более современные и совершенные сборки типа LM317, LM7812. Последние рассчитаны на стабилизацию напряжения на уровне 12 Вольт. Следовательно, даже при условии, что на выходе выпрямительного каскада 15 Вольт, после стабилизации останется всего 12. Все остальное уходит в тепло. А это значит, что крайне важно устанавливать стабилизатор на радиатор.

    Регулировка напряжения 0-12 Вольт

    Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут. Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство. Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.

    Как быстро спаять блок питания на 12 вольт. Делаем простой БП своими руками. _v_







    Тема: как можно быстро собрать самодельный источник питания на 12 вольт.



    Многие электротехнические устройства питаются от постоянного напряжения величиной 12 вольт. Если такая техника не особо нуждается в высокой стабильности напряжения, то вполне подойдет самый простой блок питания, состоящий из понижающего трансформатора, диодного моста и фильтрующего конденсатора электролита. Тут вопрос остается только за мощностью такого источника питания, ну и следовательно от нее зависит, какие именно функциональные части будет стоять в блоке питания на 12 вольт. В этой статье давайте разберемся более подробно с этой темой.



    Итак, схема простого блока питания на 12 вольт начинается с понижающего трансформатора, задача которого сетевое переменное напряжение 220 вольт понизить до более низкого. Логично предположить, что это пониженное напряжение должно в нашем случае быть 12 вольт. Но нет. На выходе вторичной обмотки трансформатора, для получения в итоге постоянных 12 вольт должно быть около 10 вольт. Почему так? Просто существует в электротехнике такой вот эффект — переменное напряжение после диодного моста имеет выпрямленный ток, но он скачкообразной формы. Когда мы к выходу моста подсоединяем фильтрующий конденсатор электролит эти скачки постоянного напряжения сглаживаются, а само напряжение увеличивается примерно на 18%. Вот и получается, что переменные 10 вольт после выпрямительного моста и фильтрующего конденсатора электролита превратятся в постоянные 12 вольт.









    Нам нужно определится, в первую очередь, с мощностью нашего блока питания на 12 вольт. Какую именно максимальную силу тока мы хотим, чтобы он имел. К примеру, нужно иметь максимальную силу тока в 5 ампер. В этом случае, чтобы спаять хороший блок питания на 12 вольт с этим током нам понадобится понижающий трансформатор мощностью около 80 ватт. Напомню, чтобы найти электрическую мощность нужно силу тока перемножить на напряжение. Следовательно мы наши 12 вольт умножаем на 5 ампер и получаем 60 ватт. Плюс к этому мы добавляем небольшой запас (пусть будет 20 ватт). Вот и видим, что нужен трансформатор на 80 ватт (это если идти по оптимальному пути, хотя если вы поставите большей мощности транс, то это только повлияет на общие размеры источника питания).



    Для получения тока на вторичной обмотке около 5 ампер, диаметр этой самой обмотки должен быть не менее 1,6 мм (медь). Для определения зависимости диаметра провода вторичной обмотки и силы тока, который она должна обеспечивать нужно смотреть в справочные таблицы (их легко найти в интернете воспользовавшись поиском).



    Теперь нужно подобрать подходящий выпрямительный диодный мост, который нам позволит сделать из переменного напряжения постоянное, хотя и скачкообразной формы. Опять же, нужно в начале определится с силой тока, которую диодный мост может выдержать без негативных воздействий на него. Мы определились, что нам нужен максимальный ток 5 ампер. Как и в случае с трансформатором добавим к этому некий запас. В итоге, находим диодный мост (диоды под него) на силу тока в 8-10 ампер. Мост должен быть рассчитан на напряжение не менее 12 вольт (хотя диоды с маленьким обратным напряжением это редкость, обычно они рассчитаны на достаточно большие обратные напряжения). Либо ставим готовый целостный диодный мост, или паяем его сами из четырех диодов с нужными параметрами.





    Ну, и последним важным функциональным элементом нашего самодельного блока питания на 12 вольт, что будем паять своими руками, является конденсатор электролит. Он выполняет фильтрующую роль, сглаживая скачки постоянного напряжения, делая постоянное напряжение более ровным (хотя и не идеальным). Для нашего блока питания вполне подойдет конденсатор электролит, рассчитанный на напряжение 16-25 вольт и емкостью около 5 000 — 10 000 микрофарад. Вот и все, осталось только эти все компоненты спаять в единую схему и собрать в подходящем корпусе.



    Видео по этой теме:









    P.S. Для удобства при использовании такого простого, самодельного блока питания на 12 вольт в него неплохо было бы еще поставить цифровой модуль вольтметра и амперметра. Это позволит видет при работе падение напряжения и силу потребляемого тока. Такие цифровые модули индикаторы, измеряющие постоянный ток и напряжение стоят достаточно дешево (около 3 баксов). Я себе такой модуль заказывал посылкой из Китая. Он компактный, точный, удобный. Так что советую.



    Источник питания

    — 5 В постоянного тока на расстоянии 20 метров

    Это несложно, если вспомнить одно. Кабели / провода действуют как маленькие резисторы. Чем длиннее кабель и чем больше ток через кабель, тем выше падение напряжения. Таким образом, у вас может быть 5 В в начале, но у вас может быть 4,5 или 4 В в конце.

    Это обычная проблема с установками низкого напряжения, такими как уличное ландшафтное освещение. Вам просто нужно планировать заранее.

    На 20 м кабеля у вас фактически 40 м, потому что питание подается на Arduino, а затем обратно.

    При 5 В, когда это абсолютный минимум, необходимый Arduino для «стандартной» работы без регулирования, у вас будет слишком большое падение напряжения. Быстрое использование инструмента для измерения падения напряжения (их сотни в Google) с проводом 16 AWG, 5 В, 40 м и 500 мА / 0,5 А, падение напряжения составляет 0,58 В. Это означает, что на Arduino вы получаете только 4,42 В. При меньшем токе у вас будет меньшее падение, но я предполагаю, что 500 мА в качестве стандартного адаптера питания USB и три неспецифических сервопривода.

    Значит, вам нужно более высокое напряжение.Но с

    1. У вас нет постоянного тока
    2. Вам нужно постоянное напряжение
    3. Вероятно, вам нужны правила

    лучше всего использовать встроенный регулятор на Arduino. С учетом минимального напряжения, необходимого для регулятора (выпадающее напряжение), которое составляет почти 2 В, и падения напряжения на кабеле на 40 м, 9 В будет работать лучше. При 10 мА вы получаете падение всего 0,011 В, а при 1 А вы получаете падение 1,05 В, что по-прежнему дает встроенный стабилизатор напряжения Arduino 7.95 В, что достаточно (и позволит избежать перегрева из-за слишком большого падения напряжения на регуляторе). Это даст вам хорошие стабильные 5 В на Arduino.

    Обратите внимание, это также может относиться к сайту DIY.Stackexchange.com, поскольку уличное ландшафтное освещение является распространенным вопросом там, если вам нужна помощь в том, как на самом деле установить проводку или что-то еще. Но лучшим источником помощи в этом может быть местный хозяйственный магазин, даже что-то вроде Home Depot или Lowes .У них, как правило, есть целый раздел (например, половина или треть прохода), предназначенный для ландшафтной проводки, кабелей, корпусов и т. Д. И они, вероятно, смогут сказать вам, есть ли какие-либо правила электропроводки, которым вы должны следовать, например если кабель должен быть закопан в кабелепровод или что-нибудь еще.

    Повышающий преобразователь постоянного тока с 5 В на 12 В

    Повышающий DC-DC преобразователь основан на LM2577-ADJ IC, этот проект обеспечивает выход 12 В с использованием входа 5 В, максимальная выходная нагрузка 800 мА.LM2577 — это монолитные интегральные схемы, которые обеспечивают все функции питания и управления для повышающих (повышающих), обратных и прямых импульсных регуляторов преобразователя. Устройство доступно в трех вариантах выходного напряжения: 12В, 15В и регулируемое.

    Для этих регуляторов требуется минимальное количество внешних компонентов, они экономичны и просты в использовании. В этом техническом паспорте перечислено семейство стандартных катушек индуктивности и обратных трансформаторов, предназначенных для работы с этими импульсными регуляторами.На микросхеме находится переключатель NPN 3,0 А и связанная с ним схема защиты, состоящая из ограничения тока и температуры, а также блокировки при пониженном напряжении. Другие функции включают в себя генератор с фиксированной частотой 52 кГц, который не требует внешних компонентов, режим плавного пуска для уменьшения пускового тока во время запуска и управление режимом тока для улучшенного подавления переходных процессов входного напряжения и выходной нагрузки.

    Характеристики

    • Требуется несколько внешних компонентов
    • Вход 5 В постоянного тока
    • Выход 12 В постоянного тока
    • Выходная нагрузка 800 мА
    • Работа в токовом режиме для улучшения переходных характеристик, стабилизации линии и ограничения тока
    • Внутренний осциллятор, 52 кГц
    • Функция плавного пуска снижает пусковой ток при запуске
    • Выходной выключатель защищен ограничением по току, блокировкой при пониженном напряжении и тепловым отключением
    • Размеры печатной платы: 45.72 x 34,29 мм

    Проект основан на LM2577-ADJ IC для гибкости получения других выходных напряжений путем изменения номинала резисторов обратной связи R2 и R3

    Формула выходного напряжения В Out = 1,23 В (1 + R2 / R3) (Дополнительные сведения о значении индуктивности, конденсаторах, резисторах обратной связи, выходном токе и напряжении см. В листе технических данных)

    Схема

    Как это работает

    LM2577 включает и выключает свой выход с частотой 52 кГц, и это создает энергию в катушке индуктивности L1.

    Когда переключатель NPN включается, ток в катушке индуктивности заряжается со скоростью vin / L1, сохраняя ток в катушке индуктивности. Когда переключатель выключается, нижний конец катушки индуктивности летит над Vin, разряжая свой ток через диод в выходной конденсатор со скоростью (Vout-Vin) / L1. Таким образом, энергия, запасенная в

    Индуктор

    во время включения переводится на выход во время выключения. Выходное напряжение регулируется количеством передаваемой энергии, которое, в свою очередь, регулируется путем модуляции пикового тока катушки индуктивности.Это делается путем подачи части выходного напряжения обратно на усилитель ошибки, который усиливает разницу между напряжением обратной связи и опорным напряжением 1,23 В. Выходное напряжение усилителя ошибки сравнивается с напряжением, пропорциональным току переключения (т. Е. Току индуктора во время включения).

    Компаратор завершает время включения, когда два напряжения равны, тем самым управляя пиковым током переключения для поддержания постоянного выходного напряжения.

    Список запчастей

    Видео

    LM2577 Лист данных

    lm2577

    Преобразователь с 12 В на 5 В — 4 простых схемы для проектов

    Прежде чем перейти к схеме преобразователя с 12 В на 5 В с использованием различных методов, позвольте взглянуть на потребность в источнике питания 5 В.

    Для работы широкого спектра микросхем и контроллеров автоматизации требуется источник постоянного тока напряжением 5 В, при отсутствии источника питания 5 В нам может потребоваться получить его из существующего источника питания, и тогда вам на помощь приходит этот линейный преобразователь. Вот список всех возможных схем, но их применение отличается от схемы к схеме. Мы уже обсуждали схему преобразователя 9В в 5В ранее.

    Эти схемы представляют собой базовые регуляторы напряжения, первая из которых представляет собой простой делитель напряжения на резисторах.
    Все схемы имеют разную производительность. Схема делителя напряжения не рекомендуется для использования в сильноточных приложениях, поскольку она имеет низкий выходной ток и меньшую эффективность.

    Преобразователь 12В в 5В с использованием делителя напряжения:

    Вот схема преобразователя постоянного тока 12В в 5В для слаботочных приложений (<70 мА) , в основном для измерения эталонной ЭДС / напряжения и в цепи отвода небольшого тока, такой как Светодиодный индикатор.

    Вы можете подключить два светодиода последовательно через резистор R2, получая вход от свинцово-кислотной батареи 12 В или адаптера 12 В в качестве входа.

    Необходимые компоненты:

    Одна батарея 12 В, резистор 1,8 кОм, резистор 1,3 кОм, соединительные провода.

    Эта схема представляет собой схему делителя напряжения. Вы можете рассчитать его для требуемого «выходного напряжения» по следующей формуле:

    Здесь Vout — это выходное напряжение, снимаемое на резисторе R2. Vin — это входное напряжение, которое необходимо понизить. Выберите стандартное сопротивление резистора (более 1 кОм) любого сопротивления и решите другое.Затем выберите стандартное значение, ближайшее к полученному значению резистора.

    Проверить лучшие схемы преобразователя 12 В в 6 В

    Преобразователь 12 В в 5 В с использованием стабилитрона:

    Схема, показанная ниже, предназначена для цепей среднего тока, она полезна для цепей отвода среднего тока (1-70 мА) , например . светоизлучающие диодные индикаторы, схемы драйверов, низковольтные транзисторы и многое другое.

    Вы можете использовать эту схему понижающего преобразователя постоянного тока с 12 В на 5 В в сочетании с другой схемой на выходе стабилитрона (с батареей на 12 В в качестве входа).На стабилитроне получается примерно 5 В.

    Важно:
    Нагрузочный резистор или выходная цепь являются обязательными на выходе при внедрении или тестировании в цепи, чтобы предотвратить возгорание стабилитрона.

    Необходимые компоненты:
    Одна батарея 12 В, резистор 100 Ом (рекомендуется более высокое значение), стабилитрон 5,1 В (более 1 Вт), несколько соединительных проводов и паяльник для неразъемных соединений.

    Рабочий:
    Это очень распространенная схема стабилитрона в качестве схемы регулятора напряжения.Вы можете регулировать напряжение o / p в соответствии с приложением, меняя диод и резистор (Rs).

    Пошаговый метод стабилизации напряжения:

    Разработайте стабилизированный источник питания «Vout» для получения от нерегулируемого источника питания постоянного тока «Vs». Максимальная номинальная мощность стабилитрона P Z указывается в ваттах. Используя стабилитрон и рассчитайте по следующим формулам:

    Максимальный ток, протекающий через стабилитрон.
    Id = (Вт / напряжение)

    Минимальное значение резистора серии R S .
    Rs = (Vs — Vz) / Iz

    Ток нагрузки I L , если резистор нагрузки 1 кОм подключен к стабилитрону.
    I L = V Z / R L

    Ток стабилитрона I Z при полной нагрузке.
    Iz = Is — I L

    Где
    I L = ток через нагрузку
    Is = ток через резистор серии RS
    Iz = ток через стабилитрон (проверьте таблицы или предположите 10-20 мА, если не указано)
    Vo = V R = Vz = напряжение стабилитрона = выходное напряжение
    R L = Нагрузочный резистор

    LM7805 Преобразователь 12В в 5В:

    Стабилизатор напряжения 12В — 5В постоянного тока также может быть реализован с LM7805 линейный преобразователь напряжения.Он используется от среднего тока (от 10 мА до 1 А) до сильноточных прикладных цепей.
    Он поддерживает тот же выходной ток, что и на входе.

    Важно:
    Входной конденсатор и выходной конденсатор должны быть внешне подключены к IC 7805, эти конденсаторы действуют как понижающие пульсации, если они присутствуют в источнике питания в соответствии с таблицей данных. Радиатор необходим, потому что падение напряжения в 7 вольт преобразуется в тепло через радиатор.

    Если вы не установите радиатор, он может вывести из строя ИС, применяя его в сильноточных цепях, и остаться с поврежденной ИС. Напряжение источника должно быть на> 2,5 В больше требуемого регулируемого выходного постоянного напряжения.

    Необходимые компоненты:
    Одна батарея 12 В / адаптер питания 12 В, конденсатор 10 мкФ, конденсатор 1 мкФ, микросхема LM7805, радиатор, несколько соединительных проводов и паяльник (для пайки).

    Рабочий:

    Для получения постоянного и нулевого выходного напряжения пульсации используются ИС линейных регуляторов напряжения.Это интегральные схемы, предназначенные для линейного преобразования и регулирования напряжения, часто называемые ИС понижающего трансформатора. Давайте обсудим преобразователь постоянного тока 12В в 5В с использованием IC 7805.

    Трансформатор IC 7805 является частью серии ИС преобразователей постоянного тока LM78xx. Это ИС линейного понижающего трансформатора. Цифры «xx » представляют значение регулируемого o / p в вольтах. IC7805 выдает 5 В постоянного тока в виде цифры xx , показывающей (05), что составляет 5 вольт.Выходной сигнал будет постоянным на уровне 5 вольт для всех значений на входе от 6,5 до 35 вольт. (см. техническое описание)

    Номер контакта 1 — это клемма источника питания . Контакт номер 2 — это клемма заземления . Контакт номер 3 — это выход для вывода напряжения .

    Посмотрите это видео для справки: (входной конденсатор не используется, но рекомендуется), также значения конденсатора могут отличаться в зависимости от наличия и в зависимости от области применения)

    LM317 Преобразователь 12 В в 5 В:

    Преобразователь постоянного тока 12 В в 5 В также может быть реализован с помощью ИС регулятора напряжения LM317.Это очень полезно в приложениях со средним и высоким током (1 А и более). Он также используется в настольных компьютерах в качестве схем защиты от перенапряжения.
    Эта схема также может выдавать такой же выходной ток, как и от нерегулируемого источника.

    Как правило, LM317 является переменной питания ИС, которая может обеспечить переменную, но регулируемое выходное напряжение от 1,25 вольт до 37 вольт, в зависимости от «Vref» (опорного напряжения), напряжение на контактный номер 1 (прил.), Который является опорным напряжением снято с потенциометра.Прил. напряжение для регулировки. Ниже приведена схема делителя напряжения с использованием LM317, которая дает фиксированное напряжение 5 В на выводе 2.

    Важно:
    Для работы рекомендуется подключить входной конденсатор Cin (а ​​также рекомендуется на выходе. ‘). Радиатор, как показано на рисунке ниже, должен быть там для рассеивания тепла (своего рода дополнительный i / p-потенциал).

    Правильно подключенный радиатор является обязательным, иначе он может вывести из строя IC317. Входное напряжение должно быть 1.5 В или более, чем требуемое выходное напряжение.

    Необходимые компоненты:
    Одна батарея 12 В / источник питания 12 В, резистор 1,6 кОм, резистор 4,7 кОм, конденсатор 10 мкФ, конденсатор 1 мкФ, IC LM317, радиатор, несколько соединительных проводов, макетная плата, если выполняется экспериментально, и пайка железо.

    Рабочий:
    LM317 — это регулируемый регулятор напряжения IC, способный подавать ток более 1,0 А с широким диапазоном выходного напряжения от 1,25 В до 37 Вольт.Его регулировка немного лучше, чем у других микросхем фиксированного стабилизатора напряжения, таких как LM7805, 7806, 7808, 7810…

    Формула для выходного напряжения преобразователя 12 В в 5 В, использующего LM317, написана выше. Это дает приблизительное значение «Vo», когда R2 и R1 выбраны так, чтобы удовлетворять формуле.

    Ставьте любой std. значение любого резистора (рекомендуется более высокое значение резистора для уменьшения потерь мощности), затем подставьте значение требуемого выходного напряжения в данную формулу, чтобы найти значение другого резистора.

    На изображении ниже показана ИС регулятора напряжения без радиатора и с радиатором. Иногда радиаторы продаются отдельно. Убедитесь, что радиатор правильно подсоединен с помощью токопроводящей пасты, применяемой для сильноточных приложений.

    * Перед окончательным применением схемы преобразователя 12В в 5В в ваших проектах убедитесь, что выходное напряжение соответствует тому, для чего вы разработали. Значение тока, указанное в статье, приведено только для справки, поскольку значение тока изменяется в зависимости от импеданса цепи на выходе.

    Преобразователь 12 В в 5 В | Понизить регулятор постоянного тока можно разными способами.

    Если вы ищете источник питания 5 В постоянного тока для цифровой схемы. Но у вас есть источник 12В, аккумулятор. Я покажу вам понижающий стабилизатор преобразователя с 12 В на 5 В.

    Во многом это зависит от имеющихся у вас деталей и другой пригодности.

    Как выбрать преобразователь 5В

    Мы должны использовать подходящую схему. Как? Экономия самая лучшая. Я использую эти рекомендации.

    • Сэкономьте деньги — если он есть в моем магазине, это очень хорошо.Кроме того, сэкономьте время на покупке, а не на долгое ожидание.
    • Простота сборки — простые и отработанные схемы всегда хороши.
    • Маленький размер — у некоторых проектов ограниченное пространство.

    Сначала посмотрите на нагрузку!

    Предположим, что нагрузка потребляет ток около 30 мА. Вы должны использовать преобразователь 5 В на 60 мА. Для этого случая достаточно. Когда ток небольшой, его легко построить. Кроме того, экономьте энергию.

    Не следует использовать большую цепь источника тока 1А. Это похоже на езду на слоне, чтобы поймать кузнечика.Что расточительно и ненужно.

    Например, схемы

    • Токовый выход 3A — если у вас есть нагрузка, которая использует ток более 2A. Например, цифровая камера, GPS, Raspberry Pi, Arduino и другие.
    • Ниже 50 мА — Малая схема, например, цифровая КМОП
    • Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1 А
    • Схема преобразователя 12 В в 5 В 2 А

    Стабилитрон 5 В — ниже 50 мА

    Некоторые схемы потребляют ток от 20 мА до 50 мА (0.05A) только. Можно схему стабилизатора напряжения на стабилитроне.


    Стабилитрон поддерживает фиксированное напряжение 5 В. Ему нужен резистор, чтобы ограничить ток и нагрузку.

    Как рассчитать прибор

    Запитать его от источника 12 В. Вы снова смотрите на схему. Есть три тока.

    • IZ = Максимальный ток стабилитрона
    • IR = Ток через R1
    • IL = Максимальный ток нагрузки

    IR является постоянным в любое время.Даже IL изменится с 0 мА до запланированного максимального значения (50 мА). IZ нужно изменить, чтобы напряжение на выходе оставалось 5В.

    Во-первых, используйте стабилитрон 5 В, потому что нам нужно 5 В, VZ. Тогда IR составляет около 50 мА.

    R1 = (Vin — VZ) / IR
    = (12В — 5В) / 50 мА
    = 140 Ом
    или около 150 Ом .

    PR — Мощность R1.
    PR = VR x IR
    = 7 В x 50 мА
    = 0,35 Вт или используйте 0,5 Вт.

    Но мы забываем, мощность стабилитрона, PZ
    PZ = VZ x IZ
    Примечание: IZ составляет около IR, 50 мА.

    PZ = 5 В x 50 мА
    PZ = 0,25 Вт
    Итак, мы используем стабилитрон 5 В 0,5 Вт .

    Кроме того, C1 — это конденсатор фильтра для сглаживания постоянного напряжения.

    Схема преобразователя 100мА 5В

    В цифровых схемах, состоящих из множества частей. Они могут использовать ток более 100 мА, но ниже 300 мА.

    Мы можем использовать много схем. В предыдущей схеме он имеет слабый ток. Если хочешь 100мА. Вам нужно использовать стабилитрон с низким сопротивлением (R1) и большей мощностью.

    Это лучшая идея.Если добавить в схему транзистор. Это увеличит более высокий ток больше. Но выходное напряжение составляет всего 4,4 В. Из-за некоторого падения напряжения на BE транзистора Q1 0,6В.

    Нужно поменять стабилитрон 5,6В. Если у тебя его нет. Вы можете добавить диод и стабилитрон последовательно. Вы можете получить их как стабилитрон на 5,6 В.

    Так как транзистор хорош для увеличения тока. Итак, мы можем изменить R1 на 1 кОм, как показано на схеме ниже. Для уменьшения тока смещения стабилитрон и база Q1.

    200 мА, регулятор напряжения 5 В


    Регулятор напряжения серии транзисторов 5 В

    Если вы используете 2N2222 вместо BC548. Он может использовать 200 мА при нагрузке . Поскольку 2N2222 имеет токоприемник (Ic) около 0,8А в таблице данных. Но в реальном использовании он может использовать максимум 0,5 А.

    500 мА, регулятор 5 В от 12 В


    500 мА, транзистор 5 В и стабилизатор напряжения

    Если вам нужно использовать с нагрузкой от 300 мА до 500 мА. Следует сменить транзистор на BD139.

    Он имеет Ic около 2 А макс. Но я могу получить только около 0,5А. Пока работает. Может быть тепло. Так часто лучше работать с радиатором.

    Конденсаторы C1, C2 используются для уменьшения пульсаций на выходе. А C3 уменьшит скачок напряжения.

    Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1A

    Многие друзья хотят преобразовать 12 В постоянного тока в 5 В постоянного тока при 1 А. Это популярный тариф в большинстве схем.

    У меня есть два варианта на выбор. Это зависит от пригодности ваших деталей и времени.

    Первый, 5V 1A транзисторный регулятор . Он аналогичен приведенным выше схемам.

    Я использую силовой транзистор TIP41. Потому что он может получить максимум 4А в спецификации. Но на самом деле он может дать мне максимум 2А. Кроме того, его корпус выполнен из TO-220, поэтому его легко использовать с радиаторами любого размера.

    Раньше мне нравилась эта схема. Если у меня есть все комплектующие в моем магазине. Я сделаю это первым.

    Но в последнее время мне нравится использовать этот компонент, Регулятор 7805.

    Второй, 7805 Регулятор популярный .

    Это так просто, быстрее, чем другие. Потому что его корпус такой же, как у TIP41, без стабилитрона и резистора смещения.

    Преобразователь 12 В в 5 В 1A с использованием 7805

    Кроме того, он имеет низкий уровень пульсаций на выходе около 10 мВ, с электролитическими конденсаторами (C1, C4) на входе и выходе. И оба фильтрующих конденсатора, C2, C3, для уменьшения всплесков напряжения.

    Примечание : 7805 распиновка

    Так как это линейный регулятор. Так что пока работает. Напряжение на входе и выходе IC1 составляет около 7 В.

    При полной нагрузке ток 1А. Таким образом, выходная мощность составляет около 7 Вт. Жарко. Надо установить его на достаточном количестве радиатора.

    Преобразователь 12 В в 5 В, выход 1,5 А

    Иногда нам нужен выходной ток около 1,5 А. У нас есть 3 способа сделать это.

    • Подключение 7805 параллельно
    • Аккумулятор 12 В к преобразователю постоянного тока 5 В 1,5 А
    • Транзистор более высокого тока для регулятора 7805
    • Транзистор 2 А Регулятор
    Подключение 7805 параллельно

    Если мы подключим 7805 параллельно.Это делает более высокий ток больше. Это подходит для тех, кто поддерживает или не имеет силовых транзисторов.

    Но долго не годится. Можешь попробовать!
    Оба IC-7805 должны быть абсолютно одинаковыми.

    Аккумулятор 12 В на преобразователь постоянного тока 5 В 1,5 А

    Если нам необходимо использовать регулятор напряжения 12 В на 5 В. Это схема регулятора постоянного тока 5 В, 1500 мА.

    Это простая схема с использованием IC-7805, фиксированного стабилизатора 5 вольт и силового транзистора TIP41-NPN для увеличения тока до 2А.

    Пример эксперимента

    Я использую источник питания 7805 с аккумулятором 12 В. Для снижения постоянного напряжения на 5 вольт.

    Пробую использовать в нагрузке резисторы 4,7 Ом 5Вт. В качестве принципов он будет использовать ток около 5 В / 4,7 Ом = 1 А.

    Я измеряю ток около 0,7 А и падение напряжения 4,9 В, но его можно использовать. Как показано на рисунке 1


    Тестирование чистого IC-7805 с током не более 1А.

    Требуется транзистор для увеличения выходного тока.

    Использую транзистор TIP41. В принципе может подавать ток около 2А. Которого достаточно использовать.

    На принципиальной схеме.


    Схема простейшего регулятора 5V 1,5A

    Затем я тестирую схему примерно с нагрузкой, резистором 2,4 Ом. Затем измерьте ток примерно 1,3 А, а падение напряжения составит 4,9 В. Его можно использовать как захотим.


    Рисунок 3 Испытания с сильноточной нагрузкой.

    Продолжайте читать: Четыре небольших 5-вольтовых схемы регулятора постоянного тока »

    Я подавал напряжение на диод-1N4007, чтобы компенсировать потерю транзистора между контактом BE.

    Мы вставляем светодиод 1 для индикации включения питания этой цепи, а последовательный резистор R1 используется для ограничения тока до безопасного значения.

    C1, C3 — конденсаторы с фильтром для сглаживания входной и выходной последовательности постоянного тока.
    C2, C4 — искровой ток шумового фильтра.

    Во время работы Q1 будет очень жарко, поэтому мы должны установить его с большим радиатором.

    Примечание: Имеет минусы. Если это короткое замыкание. IC-7805 может быть поврежден.

    Транзистор более высокого тока для регулятора 7805

    Если вы хотите, чтобы ток был больше 1 А, используйте 7805 в более чем двух схемах, указанных выше.
    Требуется помощь от силового транзистора PNP со схемой ниже.


    Схема преобразователя с 12 В на 5 В 2a

    Сильный ток будет протекать через силовой транзистор Q1, TIP42. В то время как 7805 получает меньший ток. Потому что R1 снижает этот ток.

    Таким образом, 7805 поддерживает фиксированное регулируемое напряжение, только 5 В. Хорошо работает без радиатора.

    Пока Q1 работает. Это так жарко. Нам нужно установить его с достаточным радиатором.

    Если есть готовые запчасти.Этой схемой можно пользоваться долгое время.

    Тогда, если вам нужен ток 3А. Просто используйте MJ2955 вместо TIP42.

    Хотя эту схему можно хорошо использовать. Но минусы все же есть.
    При коротком замыкании силовой транзистор может быть поврежден.

    Посмотрите на ниже.

    Преобразователь 12В в 5В 5А

    Если требуется выход 5В 5А. Вы можете изменить предыдущую схему. Используйте TIP2955 вместо TIP42.

    Может пропускать ток до 5А.

    Или, если у вас есть другой, TIP42.Можно добавить параллельно. Выходной ток тоже будет до 5А.

    Токовый выход 3А, преобразователь 5В

    Это преобразователь с 12В на 5В понижающий Регулятор при нагрузке 3А.


    Понижающий преобразователь с 12 В на 5 В Регулятор

    Цифровая камера также может снимать фотографии и видео. Но у него есть недостаток — долго не разряжается аккумулятор. При использовании на открытом воздухе. Нам приходилось часто подзаряжать аккумулятор. Это пустая трата времени.

    При покупке дополнительных запасных аккумуляторов.Стоит дорого и все равно часто менять как то же самое.

    На его боковой стороне находится разъем для подключения адаптера постоянного тока 5В, ток 2А. Если доработать свинцово-кислотный аккумулятор на 12В, чтобы снизить напряжение до 5 вольт. Это хорошая идея.

    Потому что этот аккумулятор дешевле и долго используется. Например, аккумулятор 12В на 10Ач можно взять фотоаппарат на 5 часов.

    Как это работает


    У нас есть много способов сделать это. Но я покажу вам эту схему ниже. Мне нравится линейная схема, чем схема с переключением режимов.

    В схеме много компонентов. Как указано выше, эта схема может питать ток до 3 А с увеличивающимся током Q3-MJ2955. Кроме того, в нем много интересных деталей.

    При перегрузке или коротком замыкании нагрузки. Тогда напряжение на R2 составляет около 0,6 В. Итак, Q2 получает напряжение смещения, он работает. После этого VBE Q3 становится низким, Q3 работает ниже до остановки.

    Пока Q1 работает для подключения тока через LED1. Это указывает на перегрузку.

    Список компонентов регулятора напряжения с 12 В до 5 В

    IC1: LM7805, регулятор постоянного тока 5 В IC
    Q1: BC558, 0.4A, 40V транзистор
    Q2: BD140, 1.5A, 30V PNP транзистор
    Q3: MJ2955 или TIP2955, 4A, 50V PNP, силовой транзистор
    C1: 4700uF 25V, электролитический
    LED1: светодиод любого цвета по вашему желанию
    Resistors
    R1 : 330 Ом 0,25 Вт
    R2: 0,22 Ом 5 ​​Вт
    R3: 470 Ом 0,5 Вт
    R4: 47 Ом 1 Вт
    R5: 18 Ом 1 Вт
    Радиатор, провода и т. Д.

    Приложение


    У меня старый GPS Обычно я использую его в машине. Нам нужна схема преобразователя постоянного тока, которая может снизить напряжение с 12 В до 5 В при токе более 2 А.
    Какая из принципиальных схем может это сделать.

    Мне нравится, что нужно покупать некоторые детали, так как они есть у меня в магазинах.



    Как показано на рисунке 2, я собираю их на универсальной плате

    Также См. Другие в более простой схеме . Регулятор 3A 5V с использованием LM350

    Простая защита от перенапряжения 5V

    Обычно вы можете использовать вышеуказанную схему. Потому что это просто и недорого.

    Вы просто добавляете предохранитель F1 для защиты от перегрузки более 2А. Также, если в цепи запитывается высокое напряжение более 5,1 В. Он имеет слишком много токов через ZD1 и D1 в качестве сверхтока. Так что предохранитель внезапно сгорит.


    Преобразователь 12 В в 5 В на 2 А с использованием 7805 и транзистор с защитой от перенапряжения

    Источник питания 5 В 2 А с использованием 78S05

    Другой способ, мой друг хочет схему источника питания 5 В 2 А . Чтобы модель была простой, используйте немного оборудования, строите легко.

    Затем я выбрал для него эту схему.

    Почему? Он использует стойки оборудования, позитивный регулятор Напряжение тока 5V / 2A в TO220, 78S05. И мало деталей, видимых в схеме, качественная и малошумная.

    Схема будет работать без дополнительных компонентов, но для защиты от обратной полярности , на входе предусмотрен диод 1N5402, дополнительное сглаживание обеспечивается за счет C1-220uF 50V.

    Выходной каскад включает C2-47uF 25V для дополнительной фильтрации.

    Также адаптер постоянного тока 5 В

    1. Микропроцессорный регулятор постоянного тока 5 В 3 А от LM323K
    2. Импульсный источник питания 5 В 3 А от LM2576
    3. LM2673 -5 В 3A Регулятор напряжения переключения
    4. Верхний линейный регулятор питания 5 5A с 7812 и LM723

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь сделать Electronics Learning Easy .

    Простейшая схема источника питания

    Эта схема источника питания проста в изготовлении и недорого.А для этого требуется всего 5 компонентов.

    За свою жизнь я построил много схем, но на самом деле это первый раз, когда я построил схему источника питания с нуля.

    Последним проектом, который я хотел создать, был сетевой адаптер с USB-разъемом для зарядки моего iPhone. Но сначала я хотел начать с создания простой схемы, которая преобразует напряжение сети 220 В или 110 В в 5 В.

    Поскольку я нахожусь в Австралии, когда пишу это, а напряжение здесь 220 В, я построил его с расчетом на 220 В.Но вместо этого очень легко преобразовать его в 110 В, переключив одно соединение (или один компонент).

    Осторожно: НЕ подключайте к электросети все, что вы делаете самостоятельно, если вы не на 100% уверены в том, что делаете. Неправильное действие может привести к серьезным повреждениям, даже к смерти. Используйте предоставленную здесь информацию на свой страх и риск.

    Если вам нужна совершенно безопасная и чрезвычайно полезная схема источника питания, вам следует проверить это портативное зарядное устройство USB, которое я построил.Он даже включает в себя загружаемое пошаговое руководство о том, как собрать его самостоятельно.

    Разработка источника питания

    Я хочу построить схему источника питания на базе регулятора напряжения LM7805, потому что это простой в использовании чип. Этот компонент даст стабильное выходное напряжение от 5 В до 1,5 А.

    Я могу легко понять, как использовать LM7805, посмотрев на его техническое описание.

    Из таблицы я нашел эту маленькую схему:

    Выбор номиналов конденсатора

    На изображении выше показан регулятор напряжения с цифрой 0.Конденсатор 33 мкФ на входе и 0,1 мкФ на выходе. Трудно найти хороший источник информации об этих значениях конденсаторов, но, согласно этим вопросам и ответам, в этих значениях нет ничего волшебного.

    В сети есть много мнений по поводу этих конденсаторов. Некоторые предлагают конденсаторы 0,1 мкФ, другие — конденсаторы 100 мкФ. Некоторые предлагают использовать одновременно 0,1 мкФ и 100 мкФ.

    Значения, которые вы должны использовать, зависят от множества факторов. Например, какой длины будут провода.Но эта статья о том, как построить простую схему питания, поэтому не будем усложнять. Наверное, подойдет практически любая емкость конденсатора. Вероятно, он будет работать даже без конденсаторов.

    Чтобы сделать выходное напряжение «немного стабильным», я собираюсь использовать на выходе конденсатор емкостью 1 мкФ. Я пропущу входной конденсатор, потому что конденсатор все равно будет в этом положении — просто продолжайте читать.

    Преобразование из 220 В

    В таблице данных также указано, что для правильной работы требуется от 7 до 25 В.Итак, мне нужно только добавить несколько компонентов, которые преобразуют 220 В (или 110 В) переменного тока в постоянное напряжение, которое остается между 7 и 25 В.

    Это относительно просто. Я просто добавлю трансформатор, который преобразует напряжение, например, примерно до 12 В. Затем я подам это переменное напряжение в мостовой выпрямитель, чтобы его выпрямить.

    И я использую большой конденсатор на выходе, чтобы постоянно поддерживать напряжение выше необходимых 7В. Это значение конденсатора не критично. Я видел много схем блоков питания, в которых используется 470 или 1000 мкФ, поэтому сейчас я попробую с 470 мкФ.

    Схема блока питания

    Итак, итоговая схема выглядит так:

    Список запчастей

    Часть Значение Описание
    Т1 220 В (или 110 В) до 12 В Трансформатор
    DB1 Выпрямитель с диодным мостом
    C1 470 мкФ (20 В и выше) Конденсатор
    C2 1 мкФ (10 В и выше) Конденсатор
    U1 7805 Регулятор напряжения

    Общая стоимость комплектующих около 12-15 $.Самый дорогой компонент — трансформатор (около 10 долларов).

    Поиск компонентов для схемы

    Когда я не уверен, как выбрать компоненты для схемы, я обычно хожу в интернет-магазины электроники для любителей и смотрю на их варианты. В этих магазинах обычно есть компоненты, которые должны работать от стандартного блока питания без каких-либо особых требований.

    В Австралии Jaycar — хороший вариант.

    Быстрый поиск «трансформатора» на Jaycar дает мне несколько вариантов.Входное напряжение должно быть около 220 В, а выходное — около 12 В. После быстрого просмотра их вариантов и цен я остановился на этом:
    https://www.jaycar.com.au/12-6v-ct-7va-500ma-centre-tapped-type-2853-transformer/p / MM2013

    Трансформатор имеет центральный отвод на выходной стороне, который я могу игнорировать.

    Это на 220В. Если вы живете в стране с напряжением 110 В, в магазинах вашей страны, вероятно, найдется подходящая версия. Щелкните здесь, чтобы просмотреть мой список интернет-магазинов.

    Тогда мне нужен выпрямитель. Мы можем использовать 4 силовых диода (например, 1N4007) или мостовой выпрямитель (который состоит из четырех диодов, встроенных в один компонент). Самый дешевый вариант, который появляется при поиске мостового выпрямителя на Jaycar, — это:
    https://www.jaycar.com.au/w04-1-5a-400v-bridge-rectifier/p/ZR1304

    Готовая схема

    Это простая схема для пайки на макетной плате. Вот прототип, который я построил:

    Напоминание: не подключайте к электросети все, что вы построили самостоятельно, если вы не уверены на 100% в том, что делаете.Используйте предоставленную здесь информацию на свой страх и риск.

    Вы его построили?

    Вы построили эту схему? Какой у вас опыт? С чем вы боролись? Расскажите в комментариях ниже, как все прошло.

    Сборка источника питания экспериментатора



    Многие лазерные проекты требуют стабильной подачи низковольтного постоянного тока, обычно от 5 до 12 вольт. Вы можете использовать одну или несколько батарей для питания сок, но если вы планируете проводить много лазерных экспериментов, вы найдете что батареи неудобны и антипроизводительны.Просто когда ты Если схема доведена до совершенства, аккумулятор разрядится и его необходимо перезарядить.

    Автономный источник питания, работающий от домашней электросети 117 В переменного тока. может обеспечить вашу конструкцию лазерной системы с регулируемой мощностью постоянного тока без необходимо установить, заменить или перезарядить батареи. Вы можете купить готовый блок питания (они распространены на излишках рынка) или сделать самостоятельно.

    Далее следуют несколько конструкций источников питания, которые можно использовать для обеспечения работы. сок к вашим лазерным схемам.Рисунки показывают вам, как построить:

    * Источник питания постоянного тока 5 В

    * Источник питания постоянного тока 12 В

    * Источник питания с четырьмя напряжениями ± 5 и ± 12 В

    * Регулируемый источник питания (от 3 до 20 В постоянного тока).

    Обратите внимание, что блоки питания, представленные в этом разделе, аналогичны за исключением различных значений для конденсаторов, диодных мостов и других компонентов. Вы можете использовать схемы для создания источников питания разные уровни напряжения.Источник питания с несколькими напряжениями предназначен для обеспечения четыре напряжения, общие для систем поддержки лазера: +5 вольт, +12 вольт, -5 вольт, и -12 вольт. Эти напряжения используются двигателями, соленоидами и ИС.

    ОДИНОЧНЫЙ БЛОК ПИТАНИЯ

    См. Фиг. 12-1 и 12-2 для схем одно-напряжения питания запасы. На рис. 12-1 показана схема питания +5 В; больной. 12-2 показана схема питания +12 В. Есть несколько отличий между их, поэтому следующее обсуждение применимо к обоим.Ради простоты, мы будем ссылаться только на цепь +5 В. Списки запчастей для двух расходных материалов представлены в ТАБЛИЦАХ 12-1 и 12-2.

    В целях безопасности блок питания должен быть заключен в пластиковый или металлический корпус. (лучше пластик, так как меньше вероятность короткого замыкания). Используйте перфорированный плату, чтобы закрепить компоненты и спаять их вместе с помощью 18 или 16 калибра. изолированный провод. Не используйте двухточечную проводку там, где компоненты не прикреплен к доске.

    В качестве альтернативы вы можете изготовить свою собственную печатную плату, используя набор для травления. Перед сборкой доски соберите все детали и спроектируйте доску. чтобы соответствовать имеющимся у вас деталям. Небольшая стандартизация размеров когда дело доходит до компонентов источника питания и электролитических конденсаторов большой емкости, поэтому предварительный размер является обязательным.


    ил. 12-1. Принципиальная схема стабилизированного источника питания 5 В постоянного тока .


    ил.12-2. Принципиальная схема стабилизированного источника питания 12 В постоянного тока.

    Таблица 12-1. Источник питания 5 В постоянного тока Список деталей

    IC1 7805 Регулятор напряжения +5 В постоянного тока

    R1 Резистор 270 Ом

    C1 2200 F конденсатор электролитический

    Конденсатор электролитический 1 мкФ C2

    BR1 Мостовой выпрямитель, 1 А

    LED1 Светодиод

    Т1 12.Трансформатор 6 В, 1,2 А

    S1 Переключатель SPST

    Предохранитель F1 (2-амперный)

    Разное. Вилка переменного тока, шнур, держатель предохранителя, шкаф.

    Все резисторы имеют допуск от 5 до 10 процентов, Вт. Все конденсаторы имеют допуск от 10 до 20 процентов, номинальное напряжение 35 вольт или более.

    Таблица 12-2. Источник питания 12 В постоянного тока Список деталей

    IC1 7812 Регулятор напряжения + 12 В постоянного тока

    R1 резистор 330 Ом

    C1 Конденсатор электролитический 2200 мкФ

    C2 1uF Электролитический конденсатор

    BR1 Мостовой выпрямитель, 4 А

    LED1 Светодиод

    Трансформатор T1 18 В, 2 А

    S1 Переключатель SPST

    Предохранитель F1 (2-амперный)

    Разное.Вилка переменного тока, шнур, держатель предохранителя, шкаф.

    Все резисторы имеют допуск от 5 до 10 процентов, Вт. Все конденсаторы имеют допуск от 10 до 20 процентов, номинальное напряжение 35 вольт или более.

    Чтобы объяснить схему на рис. 12-1, обратите внимание на входящий переменный ток, направленный на первичные выводы трансформатора на 12,6 В. «Горячая» сторона переменного тока подключается через предохранитель и однополюсный однопозиционный переключатель (SPST) выключатель. Когда переключатель находится в положении ВЫКЛ. (Разомкнут), трансформатор получает нет питания, поэтому питание отключено.

    Напряжение 117 В переменного тока понижено примерно до 12,6 В. Указанный трансформатор здесь рассчитан на 2 ампера, достаточный для поставленной задачи. Помни это источник питания ограничен мощностью трансформатора (а позже и регулятор напряжения). Мостовой выпрямитель BR1 преобразует ac в dc (схематично показано в пунктирной рамке). Вы также можете построить выпрямитель с использованием дискретных диодов (подключите их, как показано на коробке).

    При использовании мостового выпрямителя обязательно подсоединяйте выводы к правильным терминалы.Две клеммы, помеченные знаком «-», подключаются к трансформатору. Клеммы «+» и «-» являются выходами и должны подключаться, как показано на схематический. Регулятор 7805 на 5 В и 1 А используется для поддержания напряжения. выход на устойчивом уровне 5 вольт.

    Обратите внимание, что трансформатор выдает гораздо большее напряжение, чем необходимо. Это по двум причинам. Во-первых, низковольтные трансформаторы на 6,3 или 9 вольт. доступны, но большинство из них не обеспечивают более 0,5 А.Это намного проще найти трансформаторы на 12 или 15 вольт, обеспечивающие достаточную мощность. Второй, регулятору требуется несколько дополнительных вольт в качестве «накладных расходов» для правильной работы. Указанный здесь трансформатор на 12,6 В обеспечивает минимальное требуемое напряжение, а иногда и некоторое.

    Конденсаторы C1 и C2 фильтруют пульсации, присущие выпрямленному постоянному току на выходы мостового выпрямителя. С конденсаторами, установленными, как показано (обратите внимание на полярность) пульсации на выходе блока питания незначительны.LED1 и R1 образуют простой индикатор. Светодиод светится, когда блок питания горит. Вспомните резистор на 270 Ом; без него светодиод будет гореть.

    Выходные клеммы представляют собой изолированные клеммы. Не оставляйте выход провода оголены, или они могут случайно коснуться друг друга и замкнуть поставлять. Припаяйте выходные провода к ушкам на зажимных штырях и прикрепите стойки к передней части корпуса блока питания. Посты принимают голые провода, зажимы из крокодиловой кожи или даже банановые вилки.

    Отличия 12-вольтовой версии

    Варианты блока питания на 5 и 12 В в основном одинаковы, но с некоторыми важными изменениями. Снова обратитесь к больному. 12-2. Во-первых, трансформатор рассчитан на 18 вольт при 2 амперах. Выход 18 вольт больше чем достаточно для накладных расходов, требуемых 12-вольтовым регулятором, и обычно доступный. Вы можете использовать трансформатор на напряжение от 15 до 25 вольт.

    Регулятор 7812 такой же, как и 7805, за исключением того, что он регулируемое + 12 вольт вместо + 5 вольт.Используйте регулятор серии T (Корпус ТО-220) для слаботочных приложений и серия К (ТО-3) для приложения с большей емкостью. Наконец, R1 увеличен до 330 Ом.

    МНОГОНАПОРНЫЙ ИСТОЧНИК ПИТАНИЯ

    Блок питания с несколькими напряжениями похож на четыре блока питания в одном. Скорее чем четыре громоздких трансформатора, однако в этой схеме используется только один, отвод напряжения в нужных местах для работы регуляторов +5, +12, -5 и -12.

    Схема, изображенная на ил. 12-3, состоит из двух половин. Одна половина питания обеспечивает +12 и –12 вольт; другая половина обеспечивает +5 и –5 вольт. Каждая сторона подключена к общему трансформатору, предохранителю, выключателю и сетевой розетке. См. ТАБЛИЦУ 12-3 для списка деталей.

    Основное различие между источником питания с несколькими напряжениями и источниками с одним напряжением расходные материалы, описанные ранее в этом разделе, являются добавлением отрицательных регуляторы мощности. Заземление цепи — это центральный отвод трансформатора.Сделайте две доски, по одной на каждую секцию. То есть одна доска будет ± 5-вольтовые регуляторы, а другая плата будет содержать регуляторы ± 12-вольт. Источник питания обеспечивает примерно 1 ампер на каждый из выходов.

    Используйте нейлоновые зажимы для пяти выходов (земля, +5, +12, -5, -12). Четко пометьте каждое сообщение, чтобы не перепутать их при использовании ресурса. Проверьте правильность работы с помощью вольт-омметра.


    ил. 12-3.Принципиальная схема четырехъядерного блока питания (± 5 и 12 вольт) .

    Таблица 12-3. Блок питания Quad Список деталей

    IC1 7812 Регулятор напряжения +12 В постоянного тока

    IC2 7912 Регулятор напряжения 12 В пост. Тока

    IC3 7805 Регулятор напряжения +5 В постоянного тока

    IC4 7905 Регулятор напряжения -5 В постоянного тока

    C1, C5 Конденсатор электролитический 2200 мкФ

    Конденсатор электролитический С2, С3, 1 мкФ

    Электролитический конденсатор C6, C7, C10, C11, C14, C15, C4, C8, 100 мкФ

    Конденсатор электролитический C12, C16, C9, C13 1000 мкФ

    C1, C5 Конденсатор электролитический 2200 мкФ

    Все конденсаторы имеют допуск от 10 до 20 процентов, номинальное напряжение 35 В. или больше.

    ИСТОЧНИК ПИТАНИЯ РЕГУЛИРУЕМОГО НАПРЯЖЕНИЯ

    В регулируемом источнике питания используется регулируемый стабилизатор напряжения LM317. С добавлением нескольких компонентов вы можете выбрать любое напряжение между От 1,5 до 37 вольт. Используя потенциометр, вы можете выбрать напряжение, которое вы хотите, повернув ручку.

    Схема на ил. 12-4 — простое приложение LM317, но в нем есть все необходимое для создания регулируемого, непрерывного регулируемый источник питания с положительным напряжением.Детали см. В ТАБЛИЦЕ 12-4. список. Регулятор рассчитан на ток более 3 ампер, поэтому вы должны установить его на сверхпрочный радиатор. Хотя вам не нужно принудительно охлаждать регулятор и радиатор, рекомендуется установить их снаружи шкафа источника питания, например сверху или сзади.

    Таблица 12-4. Регулируемая мощность Список запасных частей

    Регулируемый стабилизатор положительного напряжения IC LM317

    R1 потенциометр 5 кОм

    R2 резистор 220 Ом

    C1 2200uF конденсатор электролитический

    С2, С3 0.Конденсатор дисковый 1 мкФ

    Конденсатор электролитический 1 мкФ C4

    BR1 Мостовой выпрямитель, 4 А

    Трансформатор T1 25 В, 2 А (или более)

    S1 Переключатель SPST

    Предохранитель F1 S-amp

    Разное. Вилка переменного тока, шнур, держатель предохранителя, шкаф.

    Все резисторы имеют допуск от 5 до 10 процентов, Вт. Все конденсаторы имеют допуск от 10 до 20 процентов, номинальное напряжение 35 вольт или более.


    ил. 12-4. Регулируемый блок питания .

    Помните, что корпус регулятора — это выход, поэтому обязательно предоставьте электрическая изоляция от радиатора или короткое замыкание. Используйте монтажный комплект транзистора ТО-3 и изолятор. В нем есть все необходимое оборудование и изолирующие шайбы. Нанесите силиконовую смазку на нижнюю часть регулятор, чтобы помочь в передаче тепла.

    ПРОВЕРКА И ИСПЫТАНИЯ

    Все источники питания постоянного тока должны быть проверены и протестированы перед использованием.Будьте особенно осторожны с проводами или компонентами, которые могут закоротить. Визуально проверьте свою проводку и проверьте наличие проблем с вольтметром. Когда все смотрит удовлетворительно, включите питание и следите за признаками проблем. Если есть дуга или происходит горение, немедленно отключите питание и проверьте все еще раз. Когда все работает нормально, проверьте выходную мощность. источник питания, чтобы обеспечить надлежащее напряжение.

    АККУМУЛЯТОР УПАКОВКА РЕГУЛЯТОРА

    Регуляторы напряжения

    также могут использоваться с аккумуляторными батареями для портативного оборудования.Регулятор на 5 В можно использовать с одной батареей на 6 В для обеспечения стабильное питание 5 вольт. Схема в илл. 12-5 показано, как подключать части. Список деталей см. В ТАБЛИЦЕ 12-5. В качестве альтернативы используйте 12-вольтный регулятор. Батарея должна выдавать номинальное напряжение 13 вольт для обеспечения для падения напряжения на регуляторе от 1 до 1,2 В. Большинство свинцово-кислотных и гелеобразных Батареи с электролитом выдают 13,8 вольт при полной зарядке. См. ТАБЛИЦУ 12-6, где представлена ​​таблица значений напряжения для различных типов батарей.

    АККУМУЛЯТОР ЗАРЯДНОЕ УСТРОЙСТВО

    С аккумулятором, вы можете использовать его один раз, чтобы вдохнуть в него новую жизнь, используйте его снова и повторите процесс несколько сотен или даже тысяч раз, прежде чем носить его. Более высокая начальная стоимость аккумуляторных батарей более чем окупается после третьей или четвертой подзарядки.


    ил. 12.5. Batt. регулятор упаковки.

    Аккумуляторы невозможно восстановить, просто подключив их к источник постоянного тока.Источник постоянного тока выдает слишком большой ток и пытается заряжать аккумулятор слишком быстро. Если вы заряжаете гелеобразный электролит или свинцово-кислотный батарейки, вы можете обойтись без адаптера питания переменного тока, для видеоигр, портативных магнитофонов и других устройств с батарейным питанием. оборудование (выход должен быть постоянным током). Конструктивно эти адаптеры ограничивают максимальный ток от 250 до 600 мА. Зарядное устройство 300 мА может быть эффективно используется на аккумуляторах емкостью 2.От 5 до 5 хиджры. 400 мА или 500 мА Адаптер переменного тока можно использовать с аккумуляторами емкостью от 3,5 до 6,5 Ач.

    Однако одна проблема заключается в том, что вы должны быть осторожны, чтобы аккумулятор не оставался на зарядке намного дольше, чем от 12 до 16 часов. Оставив на день или два может испортить аккумулятор. Особенно это касается свинцово-кислотных аккумуляторов. В Схема показана на ил. 12-6 сводит к минимуму опасность перезарядки.

    Таблица 12-5. 5 В постоянного тока Батарея Напряжение Регулятор

    IC1 7805 Регулятор напряжения +5 В постоянного тока

    C1 Конденсатор электролитический 2200 мкФ

    Конденсатор электролитический 1 мкФ C2

    Все конденсаторы имеют допуск от 10 до 20 процентов, номинальное напряжение 35 В. или больше.

    Таблица 12-6. Аккумулятор Напряжение Уровни

    Аккумулятор

    Недавно заряженные

    Номинал

    Выпущено

    Щелочная

    Никель-кадмиевый

    Мощность / 1 ячейка *

    Мощность / мульти

    Мощность / мульти

    1.4 вольта

    2,3 В

    6,5 В

    13,8 В

    1,2 В

    2,0 В

    6,0 вольт

    12,0 В

    1,1 В

    1,6 В

    4,8 В

    9,6 В

    * Гелеобразный электролит и свинцово-кислотный аккумулятор; одиночная ячейка, ячейки 6 вольт в серия), 12 вольт (шесть ячеек последовательно).


    ил. 12-6. Принципиальная схема зарядного устройства. См. Стр. 180 для значения R и pg 182 для настроек для R4 и R5 .

    Build the Universal Аккумулятор Зарядное устройство

    Универсальное зарядное устройство для аккумуляторов показано на илл. 12-6 построен вокруг Регулируемый стабилизатор напряжения LM317 IC. Как указано в ТАБЛИЦЕ 12-7, это ИС поставляется в корпусе транзистора ТО-3 и должна использоваться с радиатором для обеспечить прохладную работу.Радиатор абсолютно необходим при подзарядке аккумуляторы на 500 мА или выше.

    Схема работает путем контроля уровня напряжения на аккумуляторе. В течение при подзарядке схема выдает постоянный ток на выходе; напряжение уровень постепенно повышается по мере зарядки аккумулятора. Когда аккумулятор почти полностью заряжен заряда, схема удаляет источник постоянного тока и поддерживает регулируемое напряжение для завершения или поддержания заряда. Путем перехода на постоянное напряжение выходной мощности аккумулятор можно оставлять заряженным дольше, чем рекомендуется от производителя.

    Таблица 12-7. Universal Аккумулятор Зарядное устройство Список деталей

    Регулируемый стабилизатор положительного напряжения IC1 LM317

    R1 См. Текст; Таблица 12-8

    R2 резистор 220 Ом

    R3 Резистор 470 Ом

    Прецизионные потенциометры R4, R5, 5 кОм, 10 оборотов

    R6 Резистор 330 Ом

    C1 2200uF конденсатор электролитический

    Конденсатор электролитический 10 мкФ C2

    D1 1N4004 диод

    BR1 Мостовой выпрямитель, 4 А

    SCR1 Кремниевый управляемый выпрямитель на 200 В (1 А или более)

    LED1 Светодиод

    S1, S2 Переключатель SPST

    Трансформатор T1 18 В, 2 А

    F1 Предохранитель на 2 А

    Разное.Вилка переменного тока, шнур, держатель предохранителя, шкаф, радиатор для LM317, крепежные штыри для аккумулятора под зарядом

    Все резисторы имеют допуск от 5 до 10 процентов, Вт, если не указано иное. указано. Все конденсаторы имеют допуск от 10 до 20 процентов, номинальный 35 вольт или больше.

    Таблица 12-8. Общие токи и номиналы резисторов

    млн лет

    Ом

    50

    100

    200

    400

    500

    25.00

    12,50

    6,25

    3,13

    2,50

    Перед тем, как построить схему, следует подумать о типе батарей вы хотите подзарядиться. Вам нужно будет подумать, будете ли вы заряжаться 6-вольтовые или 12-вольтовые батареи (или оба) и максимальный выходной ток, который можно безопасно доставить в аккумулятор (используйте правило 10 процентов или следуйте рекомендации производителя).

    Резистор R1 определяет ток, протекающий в батарее. Его ценность может можно найти по этой формуле:

    R1 = 1,25 / Icc

    , где Icc — желаемый зарядный ток в мА. Например, для подзарядки аккумулятор на 500 мА (0,5 ампер) расчет для R1 1,25 / 0,5 или 2,5 Ом. В ТАБЛИЦЕ 12-8 перечислены общие токи для подзарядки и расчетные значения. значения R1. Для токов менее 400 мА можно использовать резистор на 1 Вт. При токах от 400 мА до 1 А используйте резистор на 2 Вт.

    Если резистор нестандартного номинала, выберите ближайший. к нему, если значение находится в пределах 10 процентов. Если нет, используйте два стандартных значения резисторы, включенные параллельно или последовательно, равные R1. Если вы хотите сделать выбор зарядного устройства, подключите несколько резисторов к однополюсному многопозиционному поворотный переключатель, как показано на илл. 12-7. Наберите желаемую текущую настройку.


    ил. 12.7. Поворотный переключатель для выбора тока изменения .

    Выходные клеммы могут быть банановыми, зажимами типа «крокодил» или любыми другими. оборудование, которое вы желаете. Вы можете использовать банановые гнезда и построить кабели. которые могут растягиваться между гнездами и батареями или системами, которые вы хотите для подзарядки. Например, вы можете подключить зарядное устройство к 12-вольтовому He-Ne. лазерный аккумулятор. В комплект входит обычная телефонная вилка ¼ дюйма. для легкого подключения к лазеру. Чтобы перезарядить аккумулятор, вы просто снимаете кабель, соединяющий его с лазером, и замените его на кабель из зарядное устройство.

    Создание схемы . Для достижения наилучших результатов соберите схему на печатная плата. Как вариант, вы можете подключить схему к перфорированной доска. Электропроводка не критична, но вы должны проявлять обычную осторожность, особенно во входящей секции переменного тока. Убедитесь, что вы предоставили предохранитель для вашего зарядного устройства.

    Калибровка контура . После того, как схема построена, она должна быть откалиброванным перед использованием. Сначала установите R4, отрегулируйте напряжение.Этот потенциометр устанавливает напряжение окончания заряда. Затем установите точку срабатывания, которая регулируется. пользователя R5. Следуй этим шагам.

    1. Перед тем как присоединить аккумулятор к клеммам и повернуть схему на, установите переменные резисторы R4 и R5 на их средние значения. С зарядным устройством выключенного, используйте вольт-омметр для калибровки R4, обращаясь к ТАБЛИЦЕ 12-9. Регулировать R4, пока омметр не покажет сопротивление, соответствующее текущему значению. вы выбрали для зарядного устройства.

    2. Подключите резистор 4,7 кОм, 5 Вт к выходным клеммам зарядное устройство (это примерно соответствует заряду аккумулятора). Подайте питание на цепь. Измерьте выходной сигнал на резисторе. Для работы на 12 В с гелевым электролитных элементов и свинцово-кислотных аккумуляторов, мощность должна быть примерно 13,8 вольт; для работы от 6 В выходной сигнал должен быть примерно 6,9 вольт. Если вы не получаете показание или оно низкое, отрегулируйте R5. Если ты все еще не получить показания или, если оно значительно отклоняется от описанной отметки, поверните R4 пару раз в ту или иную сторону.

    3. Подключить вольт-омметр между массой и дворником R5, точкой срабатывания. потенциометр. Поворачивайте R5, пока счетчик не покажет ноль. Выключите зарядное устройство.

    4. Снимаем резистор 4,7к, а на его место подключаем частично разряженный аккумулятор к выходным клеммам (обязательно использовать разряженный аккумулятор), соблюдая правильную полярность. Включите зарядное устройство и посмотрите на светодиод. Он не должен загораться.

    5. Подключите вольт-омметр к клеммам аккумулятора и измерьте выходное напряжение.Следите за напряжением, пока не будет достигнут желаемый выход (см. шаг 2 выше).

    6. Когда вы достигнете желаемой мощности, отрегулируйте R5 так, чтобы светодиод светился. В этот момент источник постоянного тока отключается от выхода, и аккумуляторная батарея заряжается при установленном напряжении.

    Замечания по применению . Если у вас есть как 6-, так и 12-вольтовые батареи для зарядки, вы можете перенастроить потенциометры на каждом время. Лучше построить два зарядных устройства (компоненты недорогие) и используйте один на 6 вольт, а другой на 12 вольт.В качестве альтернативы, вы можете подключить селекторный переключатель, который выбирает между двумя наборами напряжения кастрюли регулировочные и путевые.

    По крайней мере, один производитель LM317, National Semiconductor, предоставляет подробные указания по применению этого и других регуляторов напряжения. Ссылаться к Национальному линейному справочнику, том 1, если вам нужно перезарядить батареи с необычными напряжениями и токами питания.

    Таблица 12-9. Значения для R4

    R1

    6-вольт (в омах)

    12 В (в Ом)

    25.00

    12,50

    6,25

    3,13

    2,50

    1578

    1497

    1457

    1437

    1433

    2950

    2799

    2724

    2686

    2679

    В зависимости от вашей батареи и допусков используемых вами компонентов, вам может потребоваться поэкспериментировать со значениями двух других резисторов.Если выходное напряжение не может быть отрегулировано до желаемой точки (либо высокое или низкий), увеличивайте или уменьшайте значение R2. Если светодиод никогда не светится, или светится постоянно, отрегулируйте значение R6. Будьте осторожны, чтобы не попасть под около 200 Ом для R6, иначе SCR может быть поврежден.

    Когда аккумулятор заряжается, вы знаете, что он полностью заряжен. Светодиод горит. На всякий случай выключите зарядное устройство и подождите пять минут. до 10 секунд, чтобы SCR разблокировался.Повторно подайте питание. Если светодиод остается горит, аккумулятор заряжен. Если светодиод снова погаснет, оставьте аккумулятор. на зарядке чуть дольше.

    АККУМУЛЯТОР МОНИТОРЫ

    Монитор батареи просто обеспечивает звуковой или визуальный индикатор того, что аккумулятор выдает слишком большое или слишком низкое напряжение. Илл. 12-8 показывает схему простого монитора батареи «оконного компаратора» (см. ТАБЛИЦА 12-10 для списка деталей). Он предназначен для использования с 12-вольтовыми батареями, но вы можете заменить один или несколько стабилитронов на другие. напряжения.


    ил. 12-8. Простой индикатор состояния батареи. Выбираем стабилитрон диоды для обеспечения «окна» для индикации повышенного / пониженного напряжения .

    Таблица 12-10. Аккумулятор Монитор Список деталей для двойного светодиода

    R1 Резистор 680 кОм

    R2 Резистор 1,2 кОм

    D1 стабилитрон 10 вольт

    D2 стабилитрон 13 вольт

    LED1, 2 светодиода

    Все резисторы имеют допуск 5-10%,-ватт.

    В нормальном режиме работы светодиод LED1 светится, когда напряжение от аккумулятора равно минимум 10 вольт. Также желательно знать, доставляет ли аккумулятор слишком высокое напряжение, поэтому используется второй стабилитрон. Если LED2 горит, схема получает слишком много энергии и может быть повреждена. Однако более вероятно, что уровень заряда батареи упадет, а светодиод LED1 погаснет или полностью погаснет. Если LED1 не горит или тусклый, аккумулятор необходимо зарядить.

    Преобразователь 5В в 12В — Простая схема усилителя постоянного напряжения — Схемы DIY

    Вы можете использовать эту схему преобразователя 5 В в 12 В, чтобы легко получить 12 В от аналогичного источника 5 В.

    Это основано на теории, согласно которой индуктор держит ток и проходит в противоположном направлении. Это повышающий преобразователь постоянного тока в постоянный, также известный как повышающий преобразователь, с КПД 60-80%.

    Поскольку КПД этой схемы не очень высок, мы не можем использовать ее для больших проектов, где требуется максимальная мощность.

    Можно использовать для моделей с низким энергопотреблением. Как и модель на 12 В и 3 Вт, для которой требуется ток 250 мА, и поскольку мы даем 5 В в качестве входа, мы должны потреблять ток около 720 мА с эффективностью 80%.

    В этой схеме мы собираемся пропускать импульс постоянного тока через катушку индуктивности и снимать повышенный ток с катушки индуктивности, когда она выключена. Здесь мы используем сильноточный полевой МОП-транзистор общего назначения P55NF06, который в основном используется в инверторах.

    И для изготовления катушки индуктивности нам необходимо следовать приведенной ниже таблице для некоторого ожидаемого диапазона напряжений.

    • От 6 В до 12 В при 1 А: 80 витков провода 24swg в ферритовом сердечнике 0,5 мм
    • От 6 В до 12 В при 500 мА: 60 витков провода 36swg в ферритовом сердечнике 0,5 мм
    • 12–18 В: 120 витков провода 24swg в ферритовом сердечнике 0,5 мм и так далее…

    Если мы используем его в схемных приложениях, нам нужно подключить стабилитрон на выходе, а если мы собираемся заряжать аккумулятор, стабилитрон не нужен.

    Схема ниже показывает входное напряжение 6 вольт, однако вы можете использовать его с диапазоном входного напряжения 4.От 5 вольт до 9 вольт.

    Следует помнить одну вещь: мы можем увеличивать и уменьшать выходное напряжение, изменяя значение стабилитрона, но большее увеличение напряжения приведет к меньшему току и меньшей эффективности, а также мы должны подключить туда конденсатор большего размера на выходе.

    Мы управляем этим МОП-транзистором с помощью высокочастотного прямоугольного импульса, генерируемого таймером 555 I.C. Высокая частота для более высокого КПД, так как потери тока в катушке индуктивности будут меньше. Это преобразователь напряжения, а не преобразователь постоянного тока на выходе, поэтому на выходе мы получим небольшие колебания.

    На приведенной выше принципиальной схеме показан преобразователь 6В в 12В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
