Схема китайского зарядного устройства для автомобильного аккумулятора

Схема китайского зарядного устройства для автомобильного аккумулятора

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

  1. По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге?

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

  1. Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

  1. Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

Б) Сеть на 180 Вольт.

  1. Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

  1. Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

  1. А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
  2. А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
  3. А) Для подзарядки применяется напряжение сети в 220 В.
  4. А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
  5. А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки. Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей. Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Ответы на 5 часто задаваемых вопросов

  1. Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
  2. Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей
    кислоты.
    Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
  3. Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
  4. По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
  5. Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные

функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать

ЗУ, то обратите внимание на следующих производителей:

Фирмы хорошо зарекомендовали себя на рынке, а потому о надежности и функциональности переживать при покупке не следует.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

  1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
  2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

  1. dc-dc понижающий преобразователь.
  2. Амперметр.
  3. Диодный мост КВРС 5010.
  4. Концентраторы 2200 мкФ на 50 вольт.
  5. трансформатор ТС 180-2.
  6. Предохранители.
  7. Вилка для подключения к сети.
  8. «Крокодилы» для подключения клемм.
  9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания на 12 вольт — 10 ампер.

1 схема промышленного ЗУ

Схема китайского зарядного устройства для автомобильного аккумулятора

Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт. Ток используется с величиной С/20: «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла. Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

1 схема мощного ЗУ

Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость. Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт. Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

2 схемы советского ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то

зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Итак, хочу рассказать о конструкции самого простого и самого надежного зарядного устройства для кислотных аккумуляторов. По сути, данное устройство может использоваться для зарядки буквально любых типов аккумуляторов. Я заряжал даже литий-полимерные и литий-ионные, в этом случае емкость конденсаторов нужна в разы меньше.

Представленная схема ЗУ для автомобильного аккумулятора не новая, известна достаточно давно, но мало кому приходило в голову создать на такой основе зарядное устройство для автомобильного аккумулятора.

Схема настолько компактная, что ее можно засунуть даже в корпус от китайского ночника. К слову ЗУ было собранно для преподавателя (ему огромное спасибо и низкий поклон, мало сейчас таких людей как он).

Схема не содержит никаких трансформаторов, не боится замыканий (можно замкнуть и оставить часами, ничего не перегорит), компактная и может работать месяцами, при этом не греется ни капли. Думаете сказка? А вот и нет! Зарядное устройство можно реализовать из подручного хлама всего за 10-15 минут.

Схема китайского зарядного устройства для автомобильного аккумулятора

Схема зарядного устройства для автомобильных аккумуляторов

Основа — бестрансформаторная зарядка, которую можно увидеть в китайских фонариках для зарядки встроенного кислотного аккумулятора (герметичный свинцово-гелиевый аккумулятор). Благодаря повышенной емкости аккумуляторов удалось на выходе получить ток в 1 Ампер. В моем варианте я использовал 4 конденсатора, все они рассчитаны на напряжение 250 Вольт, хотя желательно подобрать на 400 или 630 Вольт. Конденсаторы подключены параллельно, суммарная емкость составила порядка 8 мкФ.

Схема китайского зарядного устройства для автомобильного аккумулятора

Резистор подключенный параллельно конденсаторам нужен для разряжения последних, поскольку после выключения схемы на конденсаторах остается напряжение.

Диодный мост — был взят готовый из компьютерного блока питания, обратное напряжение 600 Вольт, максимально допустимый ток 6 Ампер, в ходе работы остается ледяным.

Светодиодный индикатор сообщает о наличии напряжения в сети.

Схема китайского зарядного устройства для автомобильного аккумулятора

Сейчас некоторые подумают, что 1Ампер зарядного тока слишком мало для автомобильного аккумулятора, но это не так и аккумулятор заряжается достаточно быстро. Напряжение на выходе такого зарядного устройства составляет 180-200 Вольт. Схема не вредит аккумулятору, такая зарядка даже полезна для него.

Не прикасайтесь выходных проводов включенного ЗУ, в противном случае получите поражение током, хотя и не смертельное.

Вот такое простое зарядное устройство можно использовать для зарядки кислотных аккумуляторов с емкостью от 0,5 до 120 Ампер.

Схема китайского зарядного устройства для автомобильного аккумулятора

Схема китайского зарядного устройства для автомобильного аккумулятора

Творите, радуйтесь и наслаждайтесь жизнью, поскольку она дана нам лишь раз, а я с вами прощаюсь.

Схема китайского зарядного устройства для автомобильного аккумулятораЗарядное устройство (ЗУ) для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником.

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи. При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток. Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Схема китайского зарядного устройства для автомобильного аккумулятора

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора. Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается. Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Схема китайского зарядного устройства для автомобильного аккумулятораЧтобы принимать решение о необходимости зарядки, нужно определить, в каком состоянии находится АКБ. Самый простой вариант — «крутит/не крутит» — в то же время является и неудачным. Если батарея «не крутит», к примеру, утром в гараже, то вы вообще никуда не поедете. Состояние «не крутит» является критическим, а последствия для аккумулятора могут быть печальными.

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

  • 12.6…12.7 В — полностью заряжена;
  • 12.3…12.4 В — 75%;
  • 12.0…12.1 В — 50%;
  • 11.8…11.9 В — 25%;
  • 11.6…11.7 В — разряжена;
  • ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

  • Схема китайского зарядного устройства для автомобильного аккумулятораЗарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
  • Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Схема китайского зарядного устройства для автомобильного аккумулятора

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

Схема китайского зарядного устройства для автомобильного аккумулятора

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А. Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Схема китайского зарядного устройства для автомобильного аккумулятора

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

  1. Откусить все провода шин питания, за исключением жёлтых и чёрных.
  2. Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
  3. Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.
  4. Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.
  5. Навесным монтажом собрать схему, приведённую на рисунке выше.

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт. Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ. Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

  1. Схема китайского зарядного устройства для автомобильного аккумулятораВсе свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
  2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
  3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
  4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
  5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
  6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Как почта Китая спасла мой аккумулятор. «Умная» зарядка автомобильного аккумулятора.

Как альтернатива старым, ручным трансформаторным зарядкам времен СССР- ДА, как альтернатива современным зарядкам — НЕТ.

Каждую зиму испытываю трудности с аккумулятором автомобиля — 1 стоит на улице, сильные морозы и малый городской пробег иногда создают проблемы с заводкой по утрам — особенно если все выходные авто не использовалось. 2 — пользуется отец — поездки 2 раза в неделю в цикле: проехал около 3-4 км с 3-4 остановками (завел — заглуши) и все это с громкой музыкой. В результате — севший аккумулятор. Я имею зарядное устройство времен СССР, но его вес (около 15 кг.) и необходимость постоянно контролировать процесс заряда – делают процесс зарядки автомобиля крайне утомительной процедурой, особенно для отца – бегать каждые пол часа со второго этажа в гараж да еще и в мороз. Захотелось «автомат» — включил и «забыл».

Решив сэкономить — присмотрел китайскую зарядку для автомобильного аккумулятора («умную»).

На что «повелся», из информации на странице продавца:
1 — «умная» — анализирует состояние аккумулятора и подбирает цикл зарядки.
2 – имеет 7 циклов заряда.
3 — есть режим восстановления батареи (десульфатация).
4 – автоматически прекращает заряд по достижении полного заряда аккумулятора.
5 – схема имеет защиту от «переплюсовки».
6 – схема процесса зарядки с графиком и временем которая демонстрирует «интелектулаьность» зарядки и заботу об аккумуляторе.
7 – большое количество продаж и множество позитивных отзывов. Да и фотографии сборочных цехов на страничке товара – не иначе «заводское производство».

Продавец объявил скидку и устройство обошлось мне в 18.13 USD. Поделившись идеей с товарищем – решили купить сразу 2 зарядки.

Оплатив товар 30.09.2014 года, я принялся терпеливо ждать. Через 60 дней зарядки не пришли, трек номер замер на уровне «принято почтой Китая», продавец рекомендовал ждать и даже предложил продлить срок защиты на 10 дней (какая щедрость и беспокойство о покупателе), ждать надоело, да и зима ждать не будет — открыл спор и вернул деньги.
Приобрел в местной торговой сети Интеллектуальное зарядное устройство Hyundai HY 400 которое обошлось мне в 35 USD. К слову, им очень доволен.
И вот, неожиданно, через 120 дней после заказа, жена, которая забирала заказанные ею «шмотки» от тех же Китайских «друзей» — радостно принесла мне посылку на мое имя – ей ее торжественно вручили на почте, для передачи мне. Я сразу не мог понять, что и кто мне прислал – шутка ли 4 месяца прошло. По номеру трека «нарыл», что за посылка.
Но, посылка получена – нужно что-то делать. Отписался продавцу – мол оплати пересылку и отправлю назад (цена вопроса 22 USD – все честно, по калькулятору почты). Продавец меня проигнорировал. Товарищ, который зазывал вторую зарядку настоял на испытаниях и захотел взять себе одну – расплатившись с продавцом.

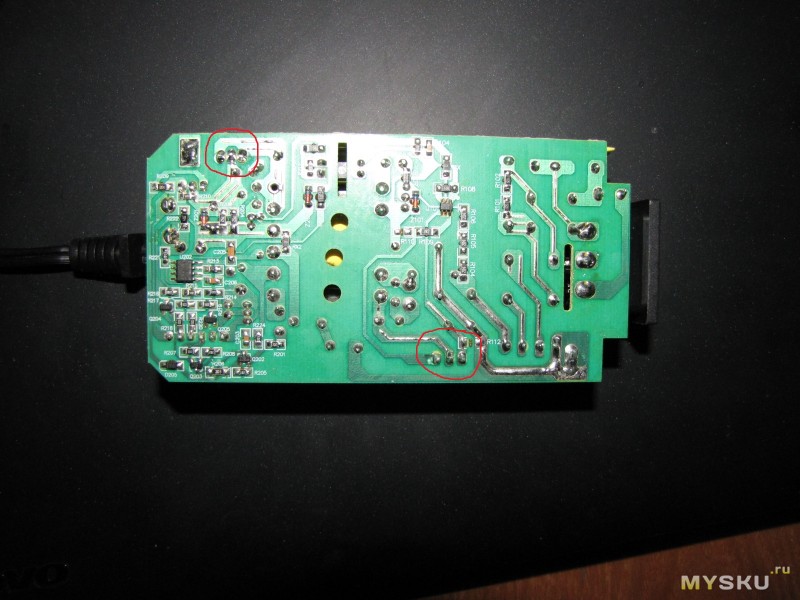

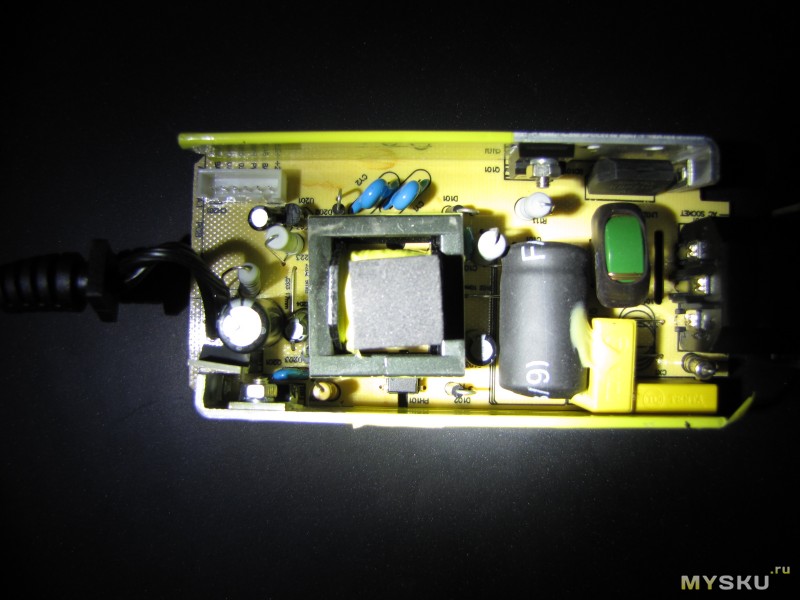

При вскрытии посылки обнаружилось, что каждая зарядка идет в отдельной коробочке, в комплекте шнур питания (под нашу розетку) и инструкция на английском (кривая, размытая ксерокопия с двух сторон листа А4 – копия на втором листе снята наоборот). Одна из упаковок помята – устройство не имеет внешних повреждений.

Испытывать на своих рабочих аккумуляторах не захотел и взяв у товарища его старый, не используемый аккумулятор (2005 года выпуска) приступил к испытаниям.

И здесь и далее прошу учесть, что свое мнение высказываю имея опыт использования Hyundai HY 400. По сути, параметры этой зарядки, по информация сайта продавца почти полностью повторяют параметры того, как заряжает Hyundai HY 400.
Мое описание Hyundai HY 400 можно посмотреть здесь otzovik.com/review_1581373.html

Общее мнение:
1 — «крокодилы» маленькие – если на минусовую клемму получилось надеть хоть и с большим трудом – на плюсовую пришлось придумывать переходник.
2 – небольшая (12,5 х 6,0 х 4,0).
3 – легкая.
4 – провода короткие (питание — 0,8м.) (к клемма – 1,0м.).

Устройство предусматривает 3 варианта зарядки:
1 – зарядка аккумуляторов малым током 12 вольт.
2 – зарядка аккумуляторов током 3 А, 12 вольт.
3 – зарядка при низких температурах (согласно инструкции это зарядка аккумулятора 12 вольт, но более высоким напряжением).

Процесс зарядки.
Согласно инструкции и страницы товара.
1 – проверка – очевидно на «переплюсовку» и необходимость десульфатации.
2 – десульфатация (в случае необходимости).
3 – зарядка до напряжения 14,3 вольт.
4 — проверка батареи (что проверяют неизвестно – прекращение зарядки после которого напряжение на батарее падает до уровня 13,3 вольта). Нормальный уровень напряжения батареи 12,6 вольт – после прекращения заряда вольтаж действительно должен опускаться до этого уровня или ниже если батарея «дохлая».
5 – дозаряд батареи до уровня 14,3 вольт.
6 – повторная проверка при прекращении зарядки до уровня 13,6 вольта на протяжении 30 минут. (прекращение зарядки и анализ напряжения до уровня 13,3 вольта – такой процесс действительно может быть – если прекратить зарядку на уровне 14,3 вольта и проанализировать как быстро напряжение на батарее опустится до определенного уровня – можно сделать вывод о том, как батарея держит заряд. Нормальный уровень напряжения батареи 12,6 вольта.)
7 – 30 секундные импульсы для поддержания заряда батареи в режиме ожидание вольтажа 13,3 вольта, зарядка до 13,6 вольта, повторение цикла.

Условия испытаний аккумулятор 2005 года выпуска 12 вольт 55 ампер, рабочий. Заряжался в последний раз около 1 месяца назад (испытывал Hyundai HY 400). Напряжение на аккумуляторе под нагрузкой (лампа 55 Вт) – 10,52 вольта, без нагрузки 11,54 вольта. Температура около +5 по Цельсию (зима однако).

Подключил вольтметр и амперметр (далее приборы). Первая из зарядок, после подключения весело замигав диодами индикации остановилась на индикации «включено в сеть» — автоматического определения типа аккумулятора ( 6 -12 вольт) нет. Выбрав режим 12 вольт (о чем свидетельствовал соответствующий диод индикации) и я узрел, что показания приборов не изменились. Перезагрузка и проверка подключения – эффекта не дала.

Вывод – зарядка №1.
Не работает (если не считать светодиодов индикации, а ею аккумулятор не зарядишь).

Подключил зарядку №2 и приборы ожили. Выбор разных режимов зарядки показал – зарядка не анализирует батарею. Между режимами 12 вольт и зарядка в холодную погоду — разницы нет. Защита от неправильного подключения и короткого замыкания есть.

Зарядка в режиме «нарисован автомобиль».
Ток (около 3А), вольтаж – здесь не все так просто он начал постепенно увеличивается на 1 сотую вольта на протяжении всего процесса зарядки зарядка закончилась через 7 часов при достижении напряжения 14,7 вольта загорелся индикатор «зарядка завершена», последние 2 часа зарядки наблюдалось довольно интенсивное «кипение» электролита.
Устройство сразу (без всяких ожиданий и проверок) перешло в импульсный режим – напряжение опускается до 12,72 вольта, включается зарядка, после достижения 13,48 вольта зарядка прекращается и так по кругу. Во время всего этого процесса наблюдается слабое кипение электролита, через 24 часа наблюдений ничего не поменялось.

Сама зарядка греется в месте крепления трансформатора, температура около 50 градусов.

Вывод – устройство №2.
Работает.
Проводит зарядку током около 3 ампер – по ходу, выдает сразу все, что может учитывая, что рекомендованный ток заряда свинцовых батарей не более 10%, а автомобильных менее 50 А/Ч я не видел – ток заряда в пределах нормы.
В виду своей маломощьности постепенно увеличивает напряжение (что в принципе не плохо для батареи).
Анализ процесса зарядки не проводится, ток зарядки не регулируется, что приводит к интенсивному кипению электролита (что очень плохо для необслуживаемых батарей – там где нет возможности открыть банки для вентиляции – может кончится раздутием или повреждением корпуса и вытеканием электролита, а он с кислотой).
Никаких проверок качества (способности держать заряд) батареи не проводится.
По факту зарядка имеет только 2 режима – интенсивный заряд и щадящий дозаряд.
После достижения напряжения 14,7 вольт интенсивная зарядка прекращается, однако, импульсная дозарядка проводится в режиме который не есть оптимальным и может «убить» батарею если ее не отключить от зарядки в ближайшие пару часов.
Устройство не производит автоматического отключения.

Относительно брать или не брать устройство №2 – товарищ еще не определился – я его понимаю.

Устройство №1 решил разобрать и продемонстрировать – все равно не работает.

Промеров и поиска неисправностей не проводил – ограничился осмотром.

В местах отмеченных красным наблюдается отслоение монтажных дорожек и их разрыв. Учитывая состояние корпуса (он не поврежден) – дефект сборки. Чувствуется хоть и слабый но устойчивый запах горелого. Подозреваю, что разрывом дорожек дело не ограничилось. Сам ремонтировать не смогу – отдавать мастеру и платить деньги – желания нет, устройство того не стоит.

Итоги.
Плюсы:
• Зарядить аккумулятор все-таки можно.
• Зарядка аккумулятора проходит в более – менее автоматическом режиме.
• зарядка маленькая — не занимает много места.

Минусы:
• Зарядка имеет только 2 режима – заряд и дозаряд – информация на странице продавца не соответствует действительности.
• Параметры режимов зарядки не оптимальны, а режим дозаряда может привести к печальным последствиям если зарядку не отключить вовремя ( в ближайшие пару часов после окончания основного заряда).
• По сути, у зарядки нет автоматического отключения!
• Нет анализа батареи (можно заряжать 6 вольтовою батарею в режиме 12 вольтовой – может плохо кончится).
• Параметры зарядки завышены (по вольтажу) – частое использование может сократить жизнь батареи.
• Учитывая качество сборки и режимы заряда – заряжать аккумулятор не вынимая его из авто – рисковать автомобилем.
• При зарядке снятого аккумулятора необходимо применять дополнительные меры пожарной безопасности и защиты от протекания электролита.

P.S. Мой первый отзыв – просьба отнестись с пониманием, ругать не сильно, помочь советами.

P.P.S. Что делать с этими зарядками и продавцом? Товар я вроде как получил. Оно не совсем то, что он обещал, но одна из зарядок работает.

ЗАРЯДКА ДЛЯ АВТО ИЗ ГОТОВЫХ МОДУЛЕЙ

Данное зарядное устройство (как и предыдущее ЗУ) сделано на базе готовых модулей из Китая — XL4016 и DSN-VC288, так что сборка зарядки сводится к соединению проводами и установке в корпус.

Тороидальный трансформатор 12V 100 V/A, амперметр-вольтметр, также когда-то в продаже с гаджетами, мост KBC5010, автоматический выключатель 10A, немного работы и готово.

Прямо на ножках моста выпрямителя, чтобы обеспечить лучший режим работы инвертора, стоит конденсатор емкостью 4700 мкФ, а для защиты от обратного подключения заряженной батареи выход инвертора защищен с помощью диода 30 А, подключенного антипараллельно клеммам — ток короткого замыкания протекающий через него вызовет срабатывание предохранителя на АКБ. Потенциометр CC выведен к передней панели, он используется для регулировки тока заряда, второй потенциометр — CV, установлен на напряжение 14,7 В — устройство теперь заряжает все возможные аккумуляторные автомобильные батареи током 5-6 А. Кроме того, перенесен двухцветный светодиод с платы преобразователя, поменяный на светодиод 5 мм — зеленый или красный цвет сигнализирует о зарядке.

Также можно вести контроль напряжения, чтобы была возможность поднять напряжение до 16 В, например для кальциевых АКБ — Ca-Ca заряжается чуть иначе из-за плотности электролита.

Для этого инвертора более мощный трансформатор ставить не имеет смысла, по крайней мере, при применении зарядки аккумулятора 12 В, для непрерывной работы с токами 7-8 ампера крошечные радиаторы инвертора быстро нагреваются до неприятной температуры. Чтобы заставить его работать с такими токами, нужно будет либо добавить эффективный вентилятор, либо поставить более крупные радиаторы, электрически изолированные от печатной платы. Предохранитель должен защищать и модуль XL4016, даже обычный на 10 А пойдёт, так как превышение такого значения чревато сгоранием блока.

Примененный тут трансформатор имеет напряжение вторички 12 В переменного тока, потому что взят от БП галогенок, поэтому нужно повышение инвертором до необходимых в зарядку свинцового АКБ 15,6 В.

   Схемы для авто

Самодельное универсальное зарядное устройство из DC-СС преобразователя

Итак, представляю вашему взору зарядник \ лабораторный блок питания, который:
Не шумит (Регулируется скорость вращения вентилятора или выключается полностью)
Выдает любое напряжение в пределах 1.3—25В 6А
Работает от бытовой сети 220В

Можно использовать в качестве лабораторного блока питания или зарядного устройства автомобильного аккумулятора и не только…

Зарядник \ лабораторный блок питания состоит из:

БП кассового аппарата

Основой для питания служит блок питания от старенького кассового аппарата (к сожалению крышка и маркировка от БП утеряна, валялся у меня с 2000 года).
Блок питания стабильно выдает 25 Вольт а силу тока без проблем держит 6А.
У меня он уже был, поэтому затрат на БП нет.

Технические характеристики:
Рабочее напряжение: 25В.
Выходной ток: до 6A.
Вес: 2.8 кг.

Можно поискать на Авито, учитывайте что максимальное напряжение и максимальный ток будет утыкаться в характеристики этого самого БП.

DC CC 9A понижающий преобразователь 2ШТ

В качестве понижающего преобразователя использовался DC CC 9A понижающий преобразователь.
Ссылка на покупку $4.8


Технические характеристики:
Входное напряжение: 5-40 В
Выходное напряжение: 1.2-35 В (регулируемый потенциометром)
Выходной ток: до 9A (регулируемый потенциометром)
Выходная мощность: Максимальная мощность около 300 Вт
Размеры: прибл. 6.5*4.8*2.4 см (длина * ширина * толщина)

Лично я использовал 2 преобразователя подключенных параллельно ко входу.
1) Для штатного питания Вольт\Ампер метра и вентилятора охлаждения (12В).
2) Для уже непосредственно самого лабораторного блока питания.

Вольт-Амперметр (до 100В, 10А)

Красивого Вольт-Амперметра с диапазонами до 100В и до 10А
Ссылка на покупку $3.2


Технические характеристики:
Рабочее напряжение: 4.5-30 В DC
Примечание: Максимальное входное напряжение не может превышать 30 В, в противном случае существует опасность горения
Рабочий ток: ≤20ma
Дисплей: 0.28 «два цвета-синий и красный
Диапазон измерения: DC 0-100 В 0-10A
Минимальное разрешение (v): 0.1 В
Частота обновления: ≥100ms/×
Минимальное разрешение (а): 0.01A
Размер: 47 × 28 × 16 мм
Вес: 29 г

Регулятор для вентилятора

Работающий на интегральном стабилизаторе напряжения LM317.
Ссылка на покупку $2.4


Технические характеристики:
Входное напряжение: DC 3.25-15 В
Выходное напряжение: для DC1.25V-13V
Выходной ток: 5-1500мA
Размер: 33.5*30.5*22 мм
Установки диафрагмы: м3*4
Входной разъем: XH-2.54-2P
Выходной разъем: XH-2.54-2P KF2510-3P
Имеется защита от перегрева, перегрузки по току, защита от короткого замыкания.

Потенциометры 10 КоМ 2шт

Ссылка на покупку $1.88


Многооборотные потенциометры на 10 Ком позволяют более точно подстроить необходимые выходные параметры.

Технические характеристики:
Модель: 3590S-2-103L.
Сопротивление: 10 К Ом.
10 оборотов.
Допуск сопротивления: ± 5%.
Независимые линейность Точность: ±0. 25%.
Мощность: 2 Вт.
Суммарный угол вращения: 3600±5°.
Размер: 2.2 см x 2.2 см x 4 см.

Ручки для регуляторов (3ШТ)

Ссылка на покупку $0.90

Технические характеристики:
Диаметр вала 6 мм.
Встроенный в винт сделать это может быть регулируемым.
Цвет: черный, серебристый тон
Материал: алюминий + пластик
Размер: 14×16 мм

Выключатель 220В 16A

Использовал 4х пиновый, из „сетевого фильтра“ — удлинителя.

Корпус от коробки Motorola RAZR V3.


Коробка от телефона Motorola RAZR V3. 2005 год. Дюралюминиевая.

Для сборки нам так же понадобятся: Мощные провода, термоусадочные трубки, корпусный вентилятор, контактные площадки (разъем красный и черный), разъем для сетевого провода и сам сетевой провод от ПК.

Схема подключений

Рисовал на скорую руку в paint, думаю все поймут, ни чего сложного в ней нет.

Меняете на одном из преобразователя штатные подстроечники (потенциометры) на купленные, на вход 2х преобразователей подается напряжение от БП (25В).
На выходе 1ого преобразователя через вольт\ампер метр подключаете разъемы (клеммы)
2ой преобразователь настраиваем на 12В 1А, выходы подключаем ко входу регулятора оборота вентилятора и питания вольт\ампер метра.
Подключаем к регулятору оборотов корпусный вентилятор и собираем в корпус.



Через устройство в сборе получалось запитать галогеновую лампу h5 12v 65w (в полный накал).
Показывало 5.7 Ампер.
На длительные нагрузки не тестировал, так как проводка до лампы была не рассчитана, и перегревалась.

Обзор пишу впервые, изначально не планировал писать и публиковать обзор, именно поэтому фото материалов самой сборки практически нет. прошу сильно не пинать 🙂

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
