Топливный насос ВАЗ 2110: технические характеристики, ремонт, фото

Топливный насос – это, по сути, электрический двигатель, который находится в топливном баке автомобиля и нагнетает и подает топливо к форсункам для впрыска в камеру сгорания под высоким давлением.

Как узел и деталь автомобиля, топливный насос, является одним из важных и привередливых узлов автомобиля. При помощи него топливо подается в инжектор.

При неправильной эксплуатации, поломка данной детали может привести к последствиям от неработоспособности топливной системы (особенно при длительном путешествии)  до дорогостоящего ремонта всей системы питания двигателя.

Топливный насос ВАЗ 2110Топливный насос ВАЗ 2110

Топливный насос ВАЗ 2110

Причины неисправности

Основные причины неисправностей топливного насоса ВАЗ 2110, является низкое качество заправляемого топлива, низкое давление подачи топлива,  регулярное наличие малого количества бензина (меньше 5 л.) в топливном баке и неправильная эксплуатация при старте двигателя — перед запуском двигателя, необходимо после включения зажигания, подождать 2-4 секунды, для закачивания топлива в систему питания двигателя.

Также возможен вариант естественного выхода из строя бензонасоса как детали, зависит от пробега 150 – 200 тыс. км. или по сроку 4-5 лет, но опять же данная неисправность зависит от условий эксплуатации самого автомобиля.

Обычно заводской бензонасос заменяют на BOSCH.

Есть побочные неисправности отказа работы топливного насоса ВАЗ 2110 — выход из строя реле, перегорание силового предохранителя, они находятся в монтажном блоке предохранителей либо под капотом, либо в левой нижней части торпеды, передней консоли, зависит от модификации двигателя,  и загрязнение сетки-фильтра тонкой очистки топлива (находится непосредственно на топливном насосе).

Эти неисправности устраняются сравнительно быстро и без больших денежных вложений. Ремонт бензонасоса производится довольно редко, и стоимость ремонта относительно стоимости насоса несущественная.

Диагностика неисправностей

Основные симптомы  неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе,  потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы.  Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее  из монтажного блока предохранителей, например реле дальнего света фар.  При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить.

Замена

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе.  Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав  пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса.  При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива.  Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Сборка производится в обратной последовательности.  К слову, к бензонасосу BOSCH в оригинале в комплекте идет сетка. У нового бензонасоса производительность высокая, поэтому после замены при включении зажигания насколько раз, будут посторонние звуки при закачке системы.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Топливный насос ВАЗ 2110 устройство

Топливный насос ваз 2110: технические характеристики, ремонт.

Насос топливный ВАЗ.

Топливный насос ВАЗ 2110: описание, устройство, неисправности.

Ремонт топливного насоса.

Куплю Модуль бензонасоса » Форум Клу.

Как разобрать топливный насос ВАЗ 2110?

Насос топливный ВАЗ-2110 электрический СБ УТЕС.

Бензонасос BOSCH на корону АТ170.

Конструкция и принцип работы топливного насоса ВАЗ 2110.

Return to Топливный насос. топливный насос наружный.

УСТРОЙСТВО БЕНЗОНАСОСА.

Бензонасосы-какими они бывают.

Бензонасос ваз 2110 bosch фото 1. Скачать Бензонасос ваз 2110 bosch фото …..

Ремонт топливного насоса.

обзор устройства и функиоирования топливной ситемы на автомобилях Toyota, р…

замена форсунок омывателя ВАЗ 2110.

Ваз 2110 двухходовой клапан фото устройство.

Цитата. то, что ты называешь «моторчиком» это и есть насос, и ник…

vaz-2110.net

где находится и как работает, описание и назначение устройства

Двигатель большинства современных автомобилей находится выше уровня бензобака, что исключает поступление топлива «самотеком» и вынуждает перекачивать его принудительно. Более того, для нормальной работы силового агрегата необходимо создать приличное давление в системе. Для этого и установлен на автомобиле топливный насос. За последние несколько десятилетий он не только изменился конструктивно, но и поменял свое местоположение. Поэтому нелишним будет напомнить, где находится бензонасос, его устройство и принцип работы.

Карбюраторный двигатель

Сначала несколько слов об известном всем механическом бензонасосе. Он качает топливо в автомобилях с карбюратором. Ключевым элементом является мембрана, которая, совершая поступательные движения вверх и вниз, обеспечивает доставку топлива от бака к карбюратору. В конструкции предусмотрена система клапанов, благодаря которым обеспечивается закачка бензина и предотвращается его возврат в топливную магистраль.

Движение механических частей осуществляется непосредственно от самого двигателя, для этого там, где находится бензонасос, в блоке цилиндров предусмотрен его привод. Закачка топлива может осуществляться вручную, с помощью предусмотренного рычага. Насос не требует автономной системы смазки, так как включен в общую с двигателем магистраль.

карбюраторный бензонасос

Основные неисправности

Мембрана насоса не только находится в постоянном движении, но и непрерывно контактирует с бензином. Это вызывает ее деформацию и приводит к потере эластичности. Поэтому основная причина поломки бензонасоса карбюраторного двигателя – износ диафрагмы. Чаще всего мембрана попросту рвется. Впрочем, в большинстве случаев это не приводит к большим затратам и долгому ремонту. Диафрагма стоит копейки, если речь идет об автомобилях ВАЗ, а сам насос легко снимается и ремонтируется даже начинающими автолюбителями.

Еще одной частой причиной неисправности являются клапаны. Если в жаркую погоду перестал качать бензонасос, причина точно в них. Дело в том, что место, где находится бензонасос, на тольяттинских автомобилях выбрано не очень удачно. Он греется и от блока цилиндров, и от радиатора, что приводит к появлению зазора между клапанами насоса и посадочными местами. В результате перекачка топлива прекращается.

В этом случае специалисты не рекомендуют заниматься восстановлением насоса. Несмотря на то что в продаже имеются ремкомплекты, поможет это ненадолго. Поэтому лучше поменять насос целиком.

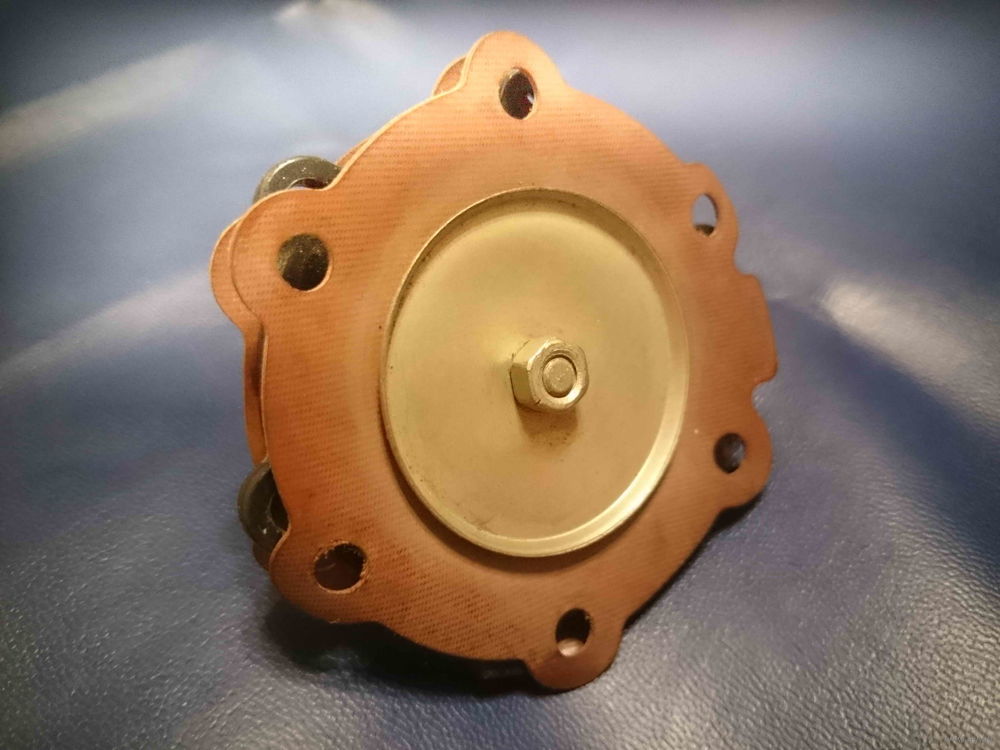

диафрагма бензонасоса

Бензонасос инжекторного двигателя

Принудительный впрыск топлива в цилиндры предполагает наличие высокого давления в топливной системе. Использование для этого дополнительного насоса привело бы к существенному усложнению конструкции автомобиля. Поэтому пришлось полностью изменить существующий, придерживаясь при этом следующих требований:

  1. Давление, создаваемое насосом, должно быть достаточным для работы форсунок.
  2. Необходимость функционирования в соответствии с командами электронного блока управления.
  3. Насос должен обладать большой производительностью.

Чтобы соблюсти все требования, пришлось сделать бензонасос электрическим. Это позволило решить часть проблем. Для большей эффективности пришлось поменять и местоположение.

Бензонасос инжекторного двигателя состоит из следующих элементов:

  • корпус;
  • обмотка статора;
  • ротор с крыльчаткой;
  • обратный и редукционный клапаны;
  • выходной штуцер.

При описании бензонасоса нужно упомянуть о фильтре грубой очистки, так называемой сетке, которая предохраняет его составные части от попадания посторонних частиц.

устройство инжекторного бензонасоса

Принцип работы

Электронный блок управления подает на обмотку бензонасоса напряжение 12 В. Крыльчатка начинает вращаться вместе с ротором двигателя. При этом бензин прижимается к стенкам корпуса и выдавливается из него в топливную магистраль. Далее он поступает на рампу и распределяется по форсункам. В то же время в центре вращающейся крыльчатки образуется разряжение, которое немедленно заполняется новой порцией бензина из бака.

Пока вращается двигатель, процесс непрерывно повторяется. При этом в системе устанавливается рабочее давление порядка 2,5 атм. Поддерживать его помогает редукционный клапан. Он открывается, если превышено пороговое значение. Обратный клапан предназначен для сохранения давления после выключения бензонасоса. Таков вкратце принцип работы. Теперь о том, где находится бензонасос инжекторного двигателя.

Местоположение

По целому ряду причин разместить электрический бензонасос на двигателе оказалось невозможно. В этом случае, прежде всего, нельзя обеспечить достаточную производительность, а значит, не будет выполняться одно из назначений бензонасоса — создание высокого давления. Кроме того, установка на двигателе была нужна для обеспечения механического привода, но при использовании электродвигателя необходимость в этом отпала. Поэтому конструкторы разместили бензонасос в топливном баке автомобиля.

Изменение местоположения позволило решить сразу несколько проблем:

  1. Насос получился погружным. Таким образом, не приходится закачивать бензин через топливопровод, что существенно повысило давление на выходе.
  2. Отпала проблема охлаждения электромотора. Тепло отводится топливом, в котором находятся обмотки бензонасоса. Дело в том, что бензин обладает очень низкой проводимостью, это позволяет электродвигателю работать при полном погружении в жидкость. Любое искрение при работе насоса полностью исключено, так что соблюдены все правила пожарной безопасности.
  3. Бензин кроме основного предназначения и охлаждения выступает своеобразной шумоизоляцией. Погруженный в него электродвигатель почти не слышен в салоне автомобиля.

Охлаждение насоса бензином имеет и один существенный минус. В баке постоянно необходимо иметь резерв горючего. Если бензин закончится, что часто происходит у неопытных автолюбителей, электродвигатель, скорее всего, выйдет из строя.

Бензонасос в топливном баке — конструкция, характерная для всех инжекторных двигателей. Это остается неизменным у любого производителя. При этом место, где находится бензонасос, и то, как до него добраться, зависит от марки автомобиля. В большинстве случаев для доступа достаточно снять задние сиденья.

расположение инжекторного бензонасоса

Схема подключения

Приличная мощность электродвигателя не позволяет запитывать бензонасос от электронного блока управления (ЭБУ). Поэтому в его цепь включены контакты промежуточного реле. Благодаря высокому сопротивлению его обмотку вполне можно подключать непосредственно к блоку управления. Сработав своими контактами, реле замыкает цепь питания электродвигателя.

Провода подключения бензонасоса проходят через весь салон автомобиля. Со временем их изоляция может перетереться, что грозит коротким замыканием. Поэтому цепь бензонасоса защищена предохранителем. Для повышения надежности его номинал немного завышен. Блок, где находится предохранитель бензонасоса, на отечественных автомобилях, как правило, вынесен отдельно от общего щитка. Это позволяет в случае неисправности быстро его отыскать.

Схема подключения бензонасоса

Характерные неисправности

Электрический бензонасос обладает высокой надежностью и редко выходит из строя. Все отказы, как правило, связаны с неаккуратностью владельца в эксплуатации и обслуживании. Наиболее частыми неисправностями являются:

  1. Низкое давление на рампе. Чаще всего причиной является несвоевременная замена фильтра тонкой очистки. Иногда забивается сетка на самом бензонасосе. В этом случае придется ее снимать и чистить.
  2. Автомобиль плохо заводится после длительной стоянки. Причина — постепенное падение давления в системе. Виноват в этом обратный клапан бензонасоса.
  3. Неисправность предохранителя. В этом случае при повороте ключа не слышно работы бензонасоса и щелчка его реле. Причиной может стать также повреждение ЭБУ. Чтобы выяснить это точно, необходимо открыть блок, где находится предохранитель и реле бензонасоса. Для проверки потребуется контрольная лампа, пробник или тестер. Необходимо проконтролировать напряжение с одной и другой стороны предохранителя. Зажигание должно быть включено. Если напряжения нет нигде, значит, неисправен ЭБУ или проводка от него до предохранителя. Дальнейшую диагностику в этом случае лучше доверить специалистам. Когда контрольная лампа загорается на одном из контактов, нужно поменять предохранитель.
  4. Неисправность реле.
  5. Выход из строя бензонасоса из-за отсутствия в баке бензина. Засорился фильтр насоса

Качество топлива

Кроме несоблюдения периодичности обслуживания еще одной частой причиной, которая приводит к неисправности бензонасоса, является бензин. Не на всех АЗС его качество одинаковое. На некоторых из них нарушаются правила транспортировки и хранения. В результате систематических заправок на таких АЗС в баке скапливается большое количество посторонних частиц, которые забивают сетку бензонасоса.

Это проявляется потерей мощности двигателя, рывками машины при движении и, как ни странно, перерасходом топлива. Приходится снимать бензонасос и проводить его обслуживание. Если этого не сделать, то ездить на машине станет невозможно, топливо просто перестанет поступать к форсункам. Причина этого хорошо видна на фото бензонасоса с забитой сеткой.

Забитая сетка бензонасоса

Заключение

Электрический бензонасос очень надежен и не нуждается в обслуживании. Для его надежной работы важно своевременно менять фильтр тонкой очистки и заправляться только на проверенных АЗС. Кроме того, в баке обязательно должен оставаться небольшой резерв бензина. Сухой бак — самая частая причина покупки нового бензонасоса.
