МОЩНЫЙ УСИЛИТЕЛЬ С ПИТАНИЕМ ОТ 12В

   Усилитель на TDA7294 2*70 Вт с питанием от 12 вольт. Предысторией создания данного усилителя явилась просьба одного моего знакомого сделать мощный усилитель с питанием от 12 вольт (для увеселения «бабулек» в городском парке, где нет стандартных 220 вольт). Пошарив на просторах интернета, нарисовалась вот такая схема.

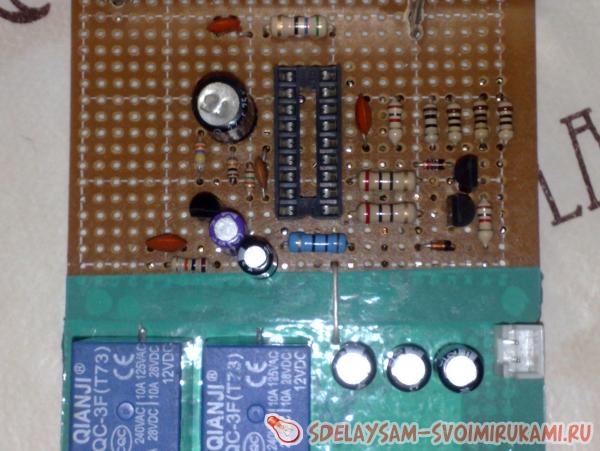

Мощный аудиокомплекс, способный работать от 12 вольт - схема

   Схема усилителя мощности классическая и в комментариях не нуждается. Темброблок собран по стандартной схеме на TDA1524A.


Темброблок - схема

   Схема микрофонного предусилителя-микшера при правильном монтаже начинает сразу работать и никаких настроек не требует.



Схема микрофонного предусилителя-микшера

   Преобразователь напряжения для питания усилителя мощности собран по следующей схеме:


Преобразователь напряжения для питания усилителя мощности - схема



Перечень радиодеталей:

 C1 = 1n
 C2 = 100mkF 16V
 C3 = 0.1mkF
 C4 = 470n
 C5 = 3300mkF 16V
 C6 = 3300mkF 16V
 C7 = 0.1mkF
 C8 = 100p
 C9 = 100p
 C10 = 100mkF 16V
 C11 = 0.1mkF
 C12 = 0.1mkF
 C13 = 0.1mkF
 C14 = 0.1mkF
 C15 = 0.1mkF
 C16 = 10000mkF 40V
 C17 = 10000mkF 40V

 F1 = 15A
 R1 = 100Om
 R2 = 6.2k
 R3 = 47Ом
 R4 = 47Ом
 R5 = 47Ом
 R6 = 47Ом
 R7 = 22К
 R8 = 22К
 R9 = 620Om

 U = IR2153
 VD1 = SF83
 VD2 = SF28
 VD3 = 1N4742A
 VD4 = SF83
 VD5 = SF83
 VD6 = SF83
 VD7 = SF83

 VT1 = IRFZ44N
 VT2 = IRFZ44N
 VT3 = IRFZ44N
 VT4 = IRFZ44N
 VT5 = КT815

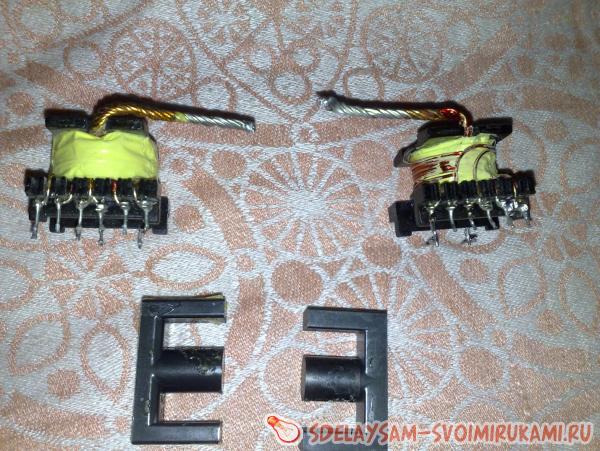

   Намотка трансформатора производилась на сердечнике от компьютерного блока питания со следующими параметрами: первичка 2х3 витков 4х0.75 мм, вторичка 2х7 витков 4х0.5 мм. Намотка дросселей производилась на ферритовых кольцах от тогоже блока питания со следующими параметрами: входной 5х0.75 мм, другие - 5х0.5 мм.

МОЩНЫЙ УСИЛИТЕЛЬ С ПИТАНИЕМ ОТ 12В

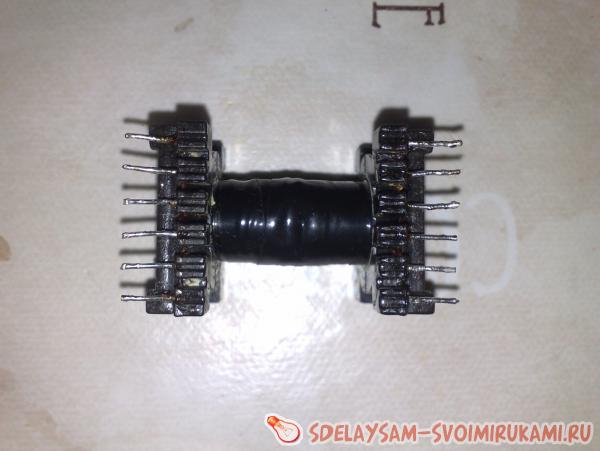

   Для удобства снятия старых обмоток и разборки трансформатора его необходимо немного «прокипятить». Как укладывать обмотки на сердечник показано на рисунке.

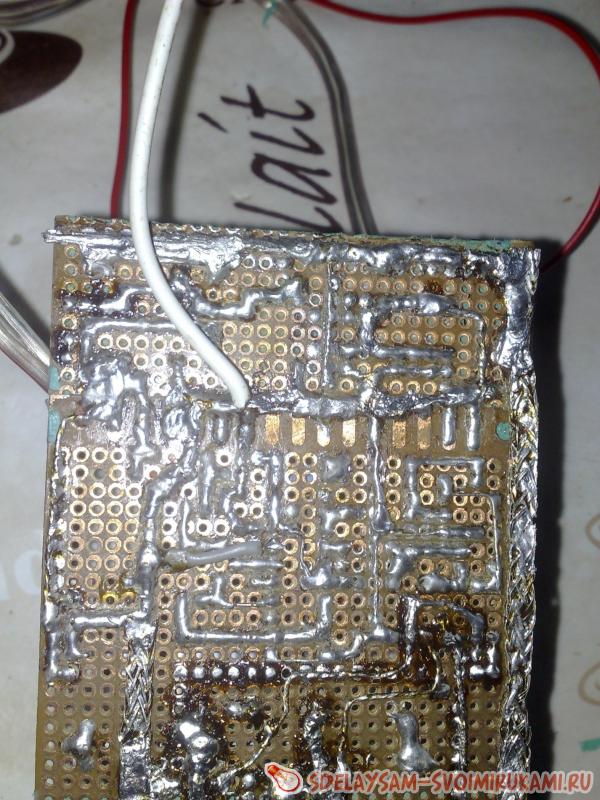

   И в завершении ещё одно фото собранного усилителя:

фото собранного усилителя НЧ

   P.S. Печатные платы блоков усилителя находятся в архиве. С уважением, Олег Балбатович.

   Форум по УНЧ

   Обсудить статью МОЩНЫЙ УСИЛИТЕЛЬ С ПИТАНИЕМ ОТ 12В


Усилитель звука для колонок 12в своими руками. Простой звуковой усилок

Высококачественным транзисторным усилителям звуковой частоты требуется мощный двухполярный источник питания на 35-45 вольт, что не всегда доступно радиолюбителям. Простой усилитель звука на 12 вольт несложно сделать своими руками. Множество устройств, выполненно на транзисторах или интегральных схемах. Преимущество таких конструкций состоит в том, что их можно использовать в автомобиле и подключать к аккумулятору. Устройства потребляют небольшой ток, а ограниченная выходная мощность допускает использование небольших теплоотводов и соединительных проводов малого сечения.

Как сделать усилитель звука от 12 вольт

Самые простые конструкции с низковольтным питанием собираются на специальных интегральных микросхемах. Минимальное количество дискретных элементов, они не требуют наладки и регулировки и при правильном монтаже сразу начинают работать. Но многие предпочитают использовать транзисторные узлы, которые несложно собрать из старых радиодеталей. Усилитель звука на 12 В, своими руками, легко собрать на комплементарной паре транзисторов разной проводимости.

сделать усилитель звука от 12 вольт

Данная конструкция может быть подключена к любому источнику питания с напряжением от 9 до 15 вольт. В устройстве используются следующие полупроводниковые приборы отечественного производства:

  • BC560C – КТ3107И
  • BC337 – КТ503
  • TIP32A – КТ8177А
  • TIP31A – КТ8176А
  • 1N4148 – КД522Б

Регулировка сводится к установке на эмиттерах выходных транзисторов величины напряжения равной половине напряжения питания. Транзисторы оконечного каскада устанавливаются на небольших теплоотводах. Устройство выдаёт порядка 2 ватт. Несложная схема позволяет экспериментировать с другими, более мощными, транзисторами для увеличения выходных параметров.

Собрать своими руками мощный усилитель звука на 12 вольт можно по следующей схеме.

Собрать своими руками мощный усилитель звука на 12 вольт

Для снижения уровня собственных шумов транзисторы КТ315 нужно заменить на малошумящие КТ3102. В качестве транзисторов выходного каскада используется комплементарная пара КТ818-КТ819. Недостаток схемы это питание от двухполярного источника, но в этом случае на выходе легко получается до 25 ватт мощности. Выходные характеристики всех звуковых конструкций ограничиваются напряжением питания, поэтому для оконечных каскадов большой мощности потребуется применение преобразователей напряжения.

Как сделать 12 вольтовый усилитель звука

Транзисторные блоки, собираемые на современной элементной базе, хорошо проявили себя, как надёжные устройства, обеспечивающие звук хорошего качества. Но при всей простоте схемных решений, они требуют регулировки и настройки. В этом случае конструкции, собираемые на интегральных компонентах гораздо удобнее для начинающих. Схема простого усилитель звука на 12 вольт собирается всего за полчаса и при отсутствии монтажных ошибок сразу начинает работать.

сделать 12 вольтовый усилитель звука

Модуль на одной микросхеме обладает следующими преимуществами:

  • Отсутствие внешних элементов
  • Не требует регулировки
  • Стабильность работы
  • Малая потребляемая мощность
  • Не требуется радиатор
  • Имеется защита от короткого замыкания

При работе с интегральными элементами часто напрашивается вопрос, как сделать усилитель звука на 12 вольт питания, но большей мощности. Для этого можно использовать более дорогие микросхемы или применить дешёвые элементы, но применить мостовую схему включения.

усилитель звука на 12 вольт питания

Две распространённые микросхемы TDA2003, включенных по схеме моста, обеспечивают на нагрузке 4 Ом следующие характеристики:

  • Выходная мощность – до 12 W
  • Максимальный ток потребления – 3,5 А
  • Ток покоя менее 50 mA

Это устройство можно использовать в автомобиле, так как мощность в 12 ватт усилок выдаёт при питании 14,2 вольта, что соответствует напряжению в бортовой сети. Для организации стереофонического тракта потребуются два таких канала. Собрать своими руками усилитель звука на 12 вольт можно по другой схеме.

своими руками усилитель звука

Здесь используется двухканальная микросхема LA4708 и пятивольтовый стабилизатор напряжения на КРЕН5А. Конденсаторы С1, С2, С5 и С6 в выходных цепях должны быть плёночными. Все представленные схемы представляют собой оконечные каскады. Эти устройства можно использовать с магнитолами, тюнерами, плеерами или бытовыми компьютерами. Уровня сигнала с выхода достаточно, чтобы раскачать выходные каскады и получить требуемую мощность. В других случаях потребуется использование дополнительного каскада. В такую конструкцию можно включить многополосный эквалайзер, что намного повысить параметры.

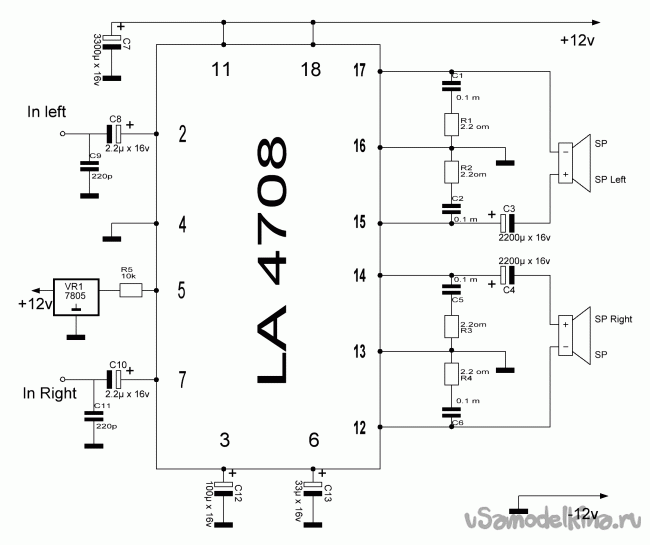

Усилитель 2х30Ватт 12 вольт, рабочая схема


1. Не дорого
2. Качественный звук
3. Мало деталей и легок в сборке
4. Не нуждается в настройке

Доброго времени суток Самоделкины!!!=) Сегодня предоставлю Вашему вниманию усилитель который я собрал из (практически) хлама лежащего у меня в загашнике. Давным давно работая на СТО мы часто снимали усилители с машин, так как приезжали они без магнитофонов (а стандартные двухдиновые майфуны часто шли через дополнительный усилитель) и чтобы поставить обычный магнитофон приходилось демонтировать усилители с них!!! У меня осталось с тех времен парочку усилителей с такими микросхемами как LA4708. Времени с тех пор прошло много пока сестра не попросила сделать что нибудь для своего ноутбука, чтобы играл во дворе с приемлемым качеством и громким звуком, так как колонки 2 шт простаивали дома!

Как только я вбил в гугле что-то на подобие "Усилитель на LA4708" меня перекидывало на зарубежные сайты где было уже готовое решение за денюжку. Схем небыло. Скачал Даташит, спаял по нему схемку и звук был просто У.Г!!! Немного еще полазив по сайтам, из разных схем было принято решение создать что-то хорошее, что действительно бы звучало, а не пукало и коверкало звук. В итоге я пользуясь интернетом, форумам (спасибо им) и головой сделал простенькую улучшенную схему:


Здесь половина взято с даташита, а половина просто от людей и схем которые проверенный годами!!! Если смотреть на схему, то конденсаторы С3 и С4 - это накопительные, стоящие на выходе усилителя, без них просто никак (звук как будто пропадает при высоких басах и не хватает для раскачки колонок). В усилителе откуда я выпаивал эту микросхему по входу стоял накопительный дроссель (но мне было лень его мотать, так как стандартный был немного великоват, а на картинке в самом верху его небыло) было решено делать без него!!! Увеличен был номинал в микрофарадах и конденсатора С7 до 3300 мкф, поставлены доп.конденсаторы по входу с источника звука ну и вместо стабилитрона я поставил креночку на 5В к 5 ноге (так как под рукой была она) Ну вот все компоненты которые нам понадобятся:

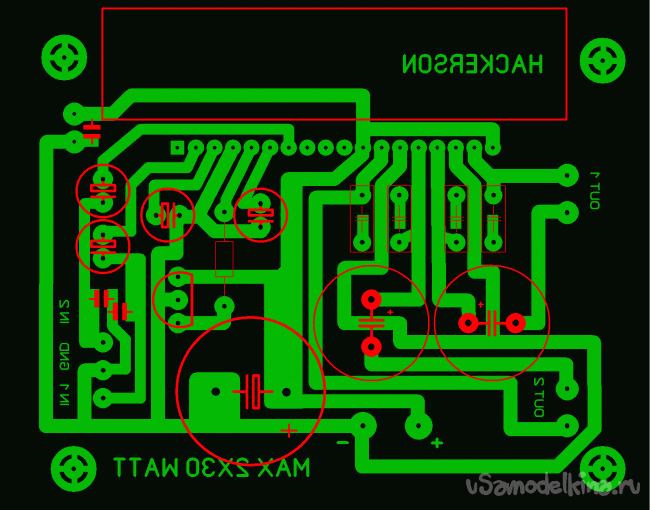

К сожалению забыл добавить пару смд конденсаторов туда, которые стоят на входе, но примерно размер понятен=) Сразу скажу что конденсаторы С1,С2,С5,С6 (майларовые или полипропиленовые). Далее лудим, сверлим, впаиваем элементы, от мелких к крупным. К сожалению у меня заглючила фешка и пропали фотографии с моим лужением и впаиванием =( Остался только результат и тест в течении 2 недель=)

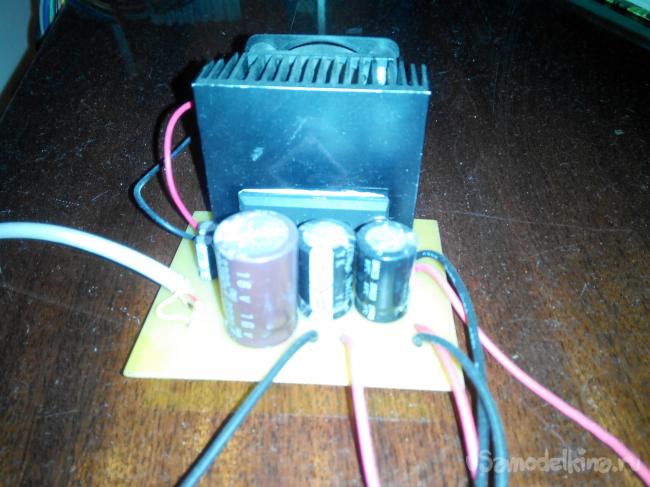

Поставил на активное охлаждение, в печатке будет предусмотрено!!! Мой совет не ставить активное, а лучше увеличить площадь радиатора. Ниже печатки:


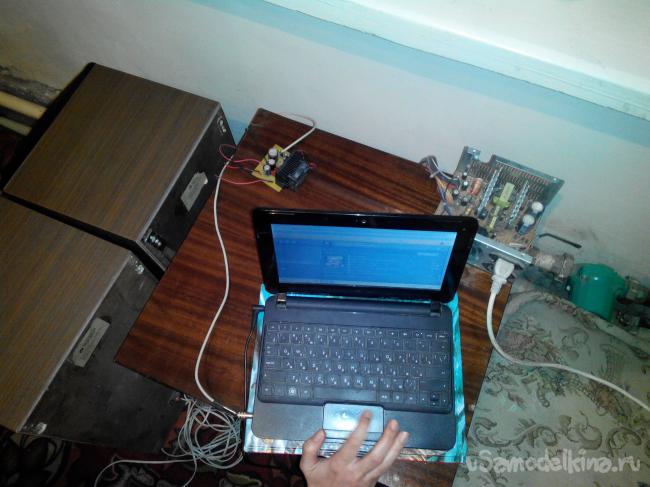

Тестдрайвер=)

Усилитель выдает свои чистые 20-30 ватт в канал! Испытывал на АС35! Имейте ввиду что это оконечник, никаких регуляторов громкости нету!!! Перед пуском громкость на минимум!!! Запускал усилитель от обычного БП компьютера, он до сих пор так и работает (времени нету в корпус воткнуть его=)

Архив с схемой и печаткой For-usamodelcina.rar [50.68 Kb] (скачиваний: 1587)

Всем успехов в сборке ну и конечно новых идей 😉

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Усилитель с питанием 12 Вольт схема – Поделки для авто

Заядлым автолюбителям наверняка хотелось собрать своими руками автомобильный сабвуфер. Из-за небольшого опыта часто проект с каждым разом откладывается. Чтобы собрать сабруфер, предназначенный для автомобиля, требуются серьезные знания в сфере электроники, но даже их мало, скорее всего, придется собрать для сабвуфера коробок, и без специальных приборов это дело довольно трудное.

Для питания головки сабвуфера стандартных бортовых 12 Вольт напряжения слишком мало, нужно собрать преобразователь. Именно преобразователь является наиболее трудной частью всего проекта.

Не нужно забывать и о 12-вольтовых усилительных микросхемах, той же TDA2003. Многие не обращают большого внимания на нее, но эта схема является довольно неплохим вариантом.

Усилитель с питанием 12 Вольт схема
Мощность усилителя на выходе составляет примерно 10 Ватт, чего явно недостаточно. Существует мостовая схема для подключения двух аналогичных микросхем, чтобы получить в результате высокую мощность усиления. Мостовая схема запросто работает с динамическими головками на 4 Ом, что тоже очень важно. Если подключить по мостовой схеме, то она позволяет получить на выходе мощность до 24 Ватт, и это прекрасно.

Усилитель с питанием 12 Вольт



С таким усилителем удается раскачать по полной головку 25ГДН и даже более мощные. Этот вариант схемы усилителя используется в сабвуферах, лично я по данной схеме сделал несколько заказов где-то 5 лет назад, и они до сих пор превосходно работают. Хочу заметить, что бассы у таких усилителей однозначно лучше на несколько порядков, чем обеспечиваемый штатными «блинами» авто.

Усилитель с питанием 12 Вольт для автомобиля фото

Микросхемы уверенно действуют в классе АВ. Учитывая значительную выходную мощность усилителя, его тепловыделение довольно большое, поэтому обязательно устанавливать микросхемы на теплоотвод, без дополнительной изоляции, поскольку у них единая масса.

Плата получается размерами не больше спичечного коробка. Усилитель промышленного образца и выполняется на промышленной плате. Можно взять плату от дешевого китайского устройства.

Усилитель с питанием 12 Вольт для машины схема

Питается схема прямо из бортовой сети автомобиля. Несмотря на малые размеры, усилитель может обеспечить довольно приличный басс в вашей автомобиле, и его сборка дешево обходится, микросхемы стоят не более доллара, остальную элементную базу легко откопать в чердачных припасах среднего радиолюбителя.

В дальнейшем обязательно следует рассмотреть конструкцию простого низкочастотного фильтра, который входит в любой сабвуфер.

Автор; АКА Касьян

Похожие статьи:

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Пожалуй, самая трудная часть конструкции усилителей для питания канала сабвуфера от бортовой сети 12 вольт. О нем немало отзывов в разных форумах, но таки сделать реально хороший преобразователь по советам знатоков очень трудно, в этом убедитесь сами, когда дело дойдет этой части конструкции. Для этого я решил остановится на сборке преобразователя напряжения, пожалуй это будет самым подробным описанием, поскольку в ней изложен двухнедельный труд, как говорят в народе - от > до >.
Схем преобразователей напряжения море, но как право после сборки появляются дефекты, неполадки в работе, непонятные перегревы отдельных деталей и частей схемы. Сборка преобразователя у меня затянулась на две недели, поскольку в основную схему были внесены ряд изменений, в итоге я смело могу заявить, что получился мощный и надежный преобразователь.
Основной задачей была построить преобразователь на 300-350 ватт для питания усилителя по схеме Ланзара, все получилось красиво и аккуратно, все кроме платы, химия для травления плат у нас большой дефицит, поэтому пришлось использовать макетную плату, но не советую повторять мои мучения, паять проводку для каждой дорожки, лудить каждую дырочку и контакт - работа не из простых, об этом можно судить посмотрев на плату с обратной стороны. Для красивого внешнего вида на плату был приклеен широкий зеленый скотч. Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР

Основная перемена в схеме - импульсный трансформатор. Почти во всех статьях самодельных сабвуферных установок трансформатор делают на ферритовых кольцах, но кольца иногда не доступны (как в моем случае). Единственное, что было - альсиферовое кольцо от высокочастотного дросселя, но рабочая частота этого кольца не позволяла использовать его в качестве трансформатора в преобразователе напряжения.

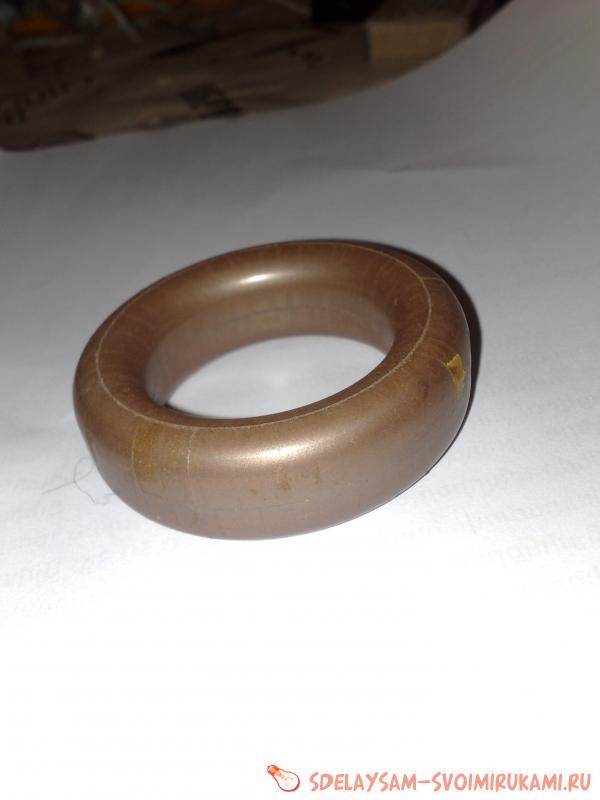

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Тут мне повезло, почти даром получил пару компьютерных блоков питания, к счастью в обеих блоках были полностью идентичные трансформаторы.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

В итоге было решено использовать два трансформатора в качестве одного, хотя один такой трансформатор может обеспечить желаемую мощность, но при намотке обмотки просто на просто не влезли бы, поэтому было решено переделывать оба трансформатора.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

В начале, нужно снять сердечек, на самом деле работа достаточно простая. Зажигалкой греем ферритовую палку, которая замыкает основной сердечек и после 30 секунд жаркого клей плавится и ферритовая палка выпадает. От перегрева свойства палки могут изменится, но это не так уж и важно, поскольку палки в основном трансформаторе мы использовать не будем.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Так делаем и со вторым трансформатором, затем снимаем все штатные обмотки, очищаем выводы трансформаторов и спиливаем одну из боковых стенок обеих трансформаторов, желательно спилить свободную от контактов стенку.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Следующей частью работ, является приклеивание каркасов. Место крепление (шов) можно просто обмотать изолентой или скотчем, использовать разнообразные клеи не советую, поскольку это может помешать вставке сердечника.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Опыт в сборке преобразователей напряжения был, но тем не менее этот преобразователь выжил с меня все соки и деньги, поскольку в ходе работ было угроблено 8 полевиков и во всем был виноват трансформатор.
Опыты с количеством витков, технологии намотки и сечению проводов привели к радующим результатам.
Итак самое трудное - намотка. На многих форумах советуют мотать толстую первичку, но опыт показал, что для получения указанной мощности много не надо. Первичная обмотка состоит из двух полностью идентичных обмоток, каждая из них намотана 5-ю жилами провода 0,8мм, растянута по всей длине каркаса, но торопиться не будем. Для начала берем провод с диаметром 0,8мм, провод желательно новый и ровный, без изгибов (хотя я использовал провод от сетевой обмотки тех же самых трансформаторов от блоков питания).

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Далее по одному проводу мотаем 5 витков по всей длине каркаса трансформатора (можно также мотать жгутом все жилы вместе). После намотки первой жилы, ее нужно укрепить, просто накручиванием на боковые выводы трансформатора. После уже мотаем остальные жилы, ровно и аккуратно. После окончания намотки, нужно избавится от лакового покрытия на концах обмотки, это можно сделать несколькими способами - греть провода мощным паяльником или сдирать лак по отдельности с каждого провода монтажным ножом или бритвой. После этого нужно залудить кончики проводов, сплетаем их в косичку (удобно использовать плоскогубцы) и покрываем толстым слоем олова.
После этого переходим ко второй половине первичной обмотки. Она полностью идентична с первой, перед ее намоткой первую часть обмотки покрываем изолентой. Вторая половина первичной обмотки тоже растянута по всему каркасу и намотана в том же направлении, что и первая, мотаем по тому же принципу, по одной жиле.

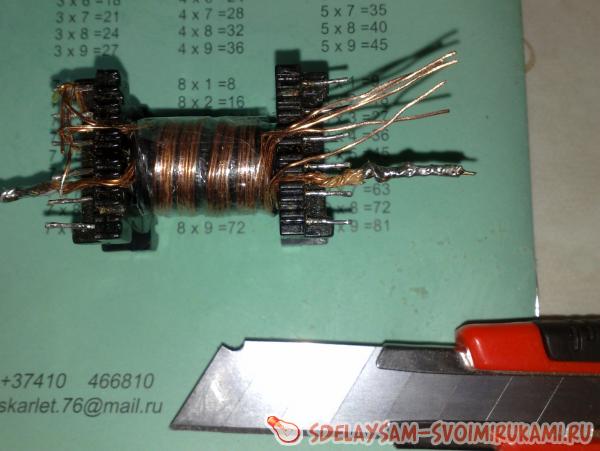

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

После окончания намотки нужно сфазировать обмотки. У нас должна получится одна обмотка, которая состоит из 10 витков и имеет отвод от середины. Тут важно помнить одну важную деталь - конец первой половины должен присоединится с началом второй половинки или наоборот, чтобы не возникли затруднения при фазировке, лучше все делать по фотографиям.
После усердной работы первичная обмотка наконец готова! (можно попить пивка).
Вторичная обмотка - тоже требует большого внимания, поскольку именно она будет питать усилитель мощность. Намотана по тому же принципу, что и первичная, только каждая половинка состоит из 12 витков, что вполне обеспечивает на выходе двухполярное напряжение 50-55 вольт.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Обмотка состоит из двух половинок, каждая намотана 3-я жилами провода 0,8 мм, провода растянуты по всему каркасу. После намотки первой половинки обмотку изолируем и поверх мотаем вторую половину в том же направлении, что и первую. В итоге у нас получаются две одинаковые половинки, которые фазируются таким же образом, как первичка. После выводы очищают, сплетают и запаивают друг к другу.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Один важный момент - если решили использовать другие разновидности трансформаторов, то следите, чтобы у половинок сердечка не было зазора, в следствии опытов, было обнаружено, что даже малейший зазор в 0,1мм резко нарушает работу схемы, ток потребления возрастает раза в 3-4, полевые транзисторы начинают перегреваться так, что кулер не успевает охладить их.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Готовый трансформатор можно экранировать медной фольгой, но особо большой роли это не играет.

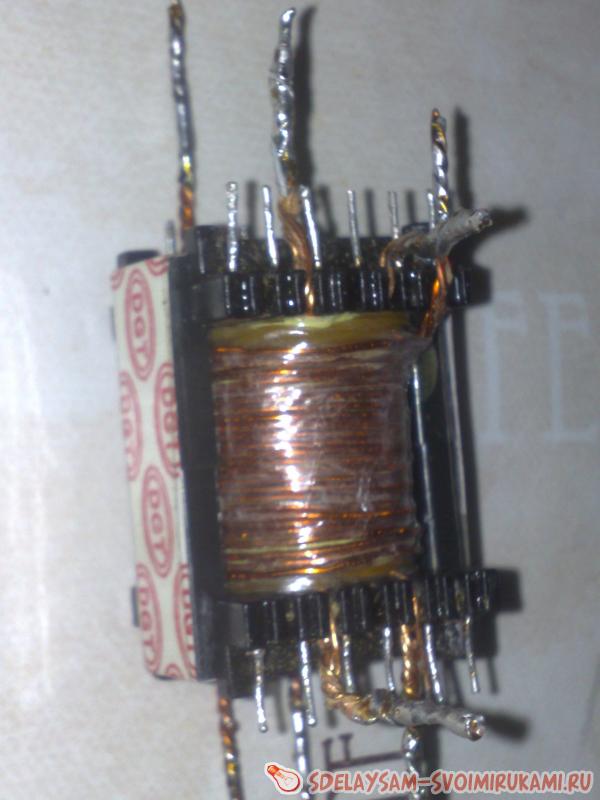

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

В итоге получается компактный трансформатор, который с легкостью способен отдавать нужную мощность.

СХЕМА

Схема устройства не из простых, начинающим радиолюбителям не советую связаться с ним. Основа как всегда генератор импульсов, построенный на интегральной микросхеме TL494. Дополнительный усилитель на выходе построен на паре маломощных транзисторов серии ВС 557, почти полный аналог ВС556, из отечественного интерьера можно применить КТ3107. В качестве силовых ключей применены две пары мощных полевых транзисторов серии IRF3205, по 2 полевика на плечо.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Транзисторы установлены на небольшие теплоотводы от компьютерных блоков питания, заранее изолированы от теплоотвода специальной прокладкой.
Резистор 51 ом - единственная деталь схемы, которая перегревается, поэтому резистор нужен на 2 ватта (хотя у меня всего 1ватт), но перегрев не страшный, это никак не влияет на работу схемы.
Монтаж, особенно на макетной плате очень занудный процесс, поэтому лучше все делать на печатной плате. Плюсовые и минусовые дорожки делаем пошире, затем покрываем толстым слоям олова, поскольку по ним будет протекать немалый ток, тоже самое и со стоками полевиков.
Резисторы на 22 ома ставим на 0,5-1ватт, они предназначены для снятия перегруза с микросхемы.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Ограничительные резисторы тока затвора полевиков и ограничительный резистор тока питания микросхемы (10ом) желательно на пол ватта, все остальные резисторы можно на 0,125ватт.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Частоту преобразователя задают при помощи конденсатора 1,2nf и резистором 15к, уменьшением емкости конденсатора и увеличением сопротивления резистора можно поднять частоту или наоборот, но с частотой желательно не играть, поскольку может нарушится работа всей схемы.
Выпрямительные диоды использованы серии КД213А, они лучше всех справлялись, поскольку из за рабочей частоты (100 кГц) чувствовали себя отлично, хотя можно использовать любые быстродействующие диоды с током не менее 10 ампер, также возможно использовать диодные сборки шоттки, которые можно найти в тех же компьютерных блоках питания, в одном корпусе 2 диода, которые имеют общий катод, таким образом для диодного моста вам понадобится 3 таких диодных сборок. Еще один диод установлен на питание схемы, этот диод служит защитой от переплюсовки питания.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Конденсаторы, к сожалению, у меня с напряжением 35 вольт 3300 мкф, но напряжение лучше подобрать от 50 до 63 вольт. На плечо стоят два таких конденсатора.
В схеме использовано 3 дросселя, первый для питания схемы преобразователя. Этот дроссель можно намотать на стандартных желтых кольцах от блоков питания. Равномерно по всему кольцу мотаем 10 витков, провод в два жила по 1 мм.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт
Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Дроссели для фильтрации вч помех уже после трансформатора, содержат тоже 10 витков, провод с диаметром 1-1,5мм, намотаны на тех же кольцах или на ферритовых стержнях любой марки (диаметр стержней не критичен, длина 2-4см).
Питание преобразователя подается при замыкании провода Remote Control (RЕМ) на плюс питания, этим замыкается реле и преобразователь начинает работать. У меня использовались два реле, соединенных параллельно на 25 ампер каждая.

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Кулеры припаяны на блок преобразователя и включаются сразу после включения провода RЕМ, один из них предназначен для охлаждения преобразователя, другой для усилителя, можно также один из кулеров установить в обратном направлении, чтобы последний выводил из общего корпуса теплый воздух.

ИТОГИ И ЗАТРАТЫ

Ну, что тут говорить, преобразователь оправдал все надежды и затраты, работает как часы. В следствии опытов, он смог отдавать честные 500 ватт и смог бы больше, еслиб не умер диодный мост блока, которым питал преобразователь.
В общей сложности на преобразователь было потрачено (цены указаны для общего числа деталей, а не для одного)

IRF3205 4шт - 5$
TL494 1шт -0,5$
ВС557 3шт - 1$
КД213А 4шт - 4$
Конденсаторы 35в 3300мкф 4шт - 3$
Резистор 51ом 1шт - 0,1$
Резистор 22ом 2шт -0,15$
Макетная плата - 1$

Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт
Мощный преобразователь для питания сабвуфера от бортовой сети 12 вольт

Из этого списка диоды и конденсаторы достались даром, думаю кроме полевиков и микросхемы все можно найти на чердаке, попросить у друзей или в мастерских, таким образом цена на преобразователь не превосходит 10$. Купить готовый китайский усилитель для саба со всеми удобствами можно за за 80-100$, а товары известных фирм стоят немало, от 300 до 1000$, взамен можно собрать усилитель идентичного качества всего за 50-60 $ даже меньше, если знаешь откуда брать детали, надеюсь смог ответить на многие вопросы.

АКА КАСЬЯН

УСИЛИТЕЛЬ СВОИМИ РУКАМИ - БЛОК УМЗЧ






   После сборки преобразователя напряжения аккумулятора 12В в повышенное двухполярное - можно приступить к самому усилителю мощности. Канальных усилителей в конструкции несколько.


   TDA2005 - 20-25 ватт подключены по мостовой схеме. Они собраны на двух отдельных платах, для удобного монтажа. Каждый из усилителей активируется при подаче плюс 12 вольт на вывод ремоут контроля, это замыкает реле и поступает питание усилителя. Входные конденсаторы можно подобрать по вкусу. Микросхемы прикручены на общий теплоотвод через изолирующие прокладки.


TDA2005 - 20-25 ватт подключены по мостовой схеме

   TDA7384 - 40 ватт на канал. Использовано две микросхемы, в итоге мы имеем 8 каналов по 40 ватт. Монтаж этих микросхем тоже выполнен на отдельных платах, звук регулирует переменной резистор. Резистор нужен для каждого канала отдельный, им настраивают громкость после монтажных работ ( установки в автомобиле). Эти микросхемы тоже начинают работать после подачи плюс 12 вольт на вывод rem (ремоут контроль). Они установлены на достаточно компактный теплоотвод, который находится под принудительным отдувом. В качестве охладителя использован высокоскоростной кулер от ноутбука, может работать в двух режимах. Кулер одновременно охлаждает теплоотвод микросхем ТДА7384 и радиаторы полевых ключей преобразователя. В схемах использованы идентичные дросселя для сглаживания вч помех. На кольцо от компьютерного БП наматывается 7-12 витков провода 1 мм, кольцо буквально любое. Микросхемы установлены на теплоотвод через теплопроводящие прокладки, которые одновременно служат изоляцией.


TDA7384 - 40 ватт на канал

   Усилитель канала сабвуфера. Знаменитая схема ЛАНЗАРА - самая качественная из всех схем, что я собирал. Это высококачественный усилитель низкой частоты класса АВ. Схема полностью симметрична - от входа и до выхода. Вся радиосхема собрана на комплементарных парах транзисторов, притом подобраны наилучшие пары, максимально схожие по параметрам. Для повышения мощности усилителя, на выходе установлены две пары, благодаря чему, максимальная мощность схемы 390 ватт при нагрузке 2 ом, но усилитель не стоит разогнать на полную, есть опасность угробить выходники. Эмиттерные резисторы на 0,39 ом 5 ватт служат дополнительной защитой выходного каскада, они могут чуть перегреваться, поэтому не следует их прижимать к плате во время монтажа.


Усилитель канала сабвуфера. Знаменитая схема ЛАНЗАРА

   Стабилитроны на 15 вольт с мощностью 1-1,5 ватт, следите за правильностью их монтажа, при обратном подключении они будут работать как диод, есть опасность спалить дифференциальный каскад. Дифференциальный каскад - выполнен на маломощных комплементарных парах, которые можно заменить и на другие, максимально схожие по параметрам. Именно в этом каскаде формируется звук, который в последствии усиливается и подается на оконечник (выходной каскад). Если планируете сделать усилитель на 100-150 ватт, то можно исключить вторую пару выходного каскада, поскольку мощность усилителя напрямую зависит от напряжения питания. С одной парой выходников не советуется повышать напряжение питания выше +/-45 вольт. Если планируете собрать сабвуферный усилитель, то это схема то, что вам нужно! Переменным резистором настраивают ток покоя усилителя, от него зависит дальнейший срок службы схемы.

Транзисторы 2SC5200

   Перед впаиванием подстроечного резистора R15, он должен быть «выкручен» так, чтобы в разрыв дорожки впаивалось его полное сопротивление. Резистор нужно брать многооборотный, им можно очень точно настроить ток покоя, еще очень удобен для дальнейшей настройки. Но конечно если уж его нет, то можно обойтись обыкновенным подстроечником, только желательно вывести его от общей платы проводами, поскольку после монтажа всех компонентов настройка будет почти невозможной.

УСИЛИТЕЛЬ СВОИМИ РУКАМИ - БЛОК УМЗЧ

   Ток покоя настраивают после "подогрева схемы", иными словами включите минут 15-20, пусть поиграет, но не увлекайтесь! Ток покоя - важный фактор, без правильной настройки усилитель долго не протянет, от него зависит правильная работа выходного каскада и уровень постоянки на выходе усилителя. Ток покоя можно узнать, измерив падение напряжения на паре эмиттерных резисторов, (мультиметр установить на предел 200мВ, щупы – на эмиттеры VT10 и VT11). Расчёт по формуле: Iпок = Uv/(R26+R26). Далее плавно вращаем подстроечник и смотрим на показания мультиметра. Нужно установить 70-100мА - это эквивалентно показанию мультиметра (30-44) мВ. Проверяем уровень постоянного напряжения на выходе. И вот всё готово - можно насладиться звуком усилителя, собранного своими руками!

УСИЛИТЕЛЬ СВОИМИ РУКАМИ - БЛОК УМЗЧ

   Небольшое дополнение. Собрав УМЗЧ, нужно подумать о теплоотводах. Основной теплоотвод был взят из отечественного усилителя РАДИОТЕХНИКА У-101 СТЕРЕО - он почти не греется во время работы. Маломощные транзисторы диффкаскадов греются, но перегрев не страшный, поэтому в охлаждении не нуждаются. Выходные транзисторы прикручены на основной теплоотвод через изолирующие прокладки, желательно также использовать термопасту, чего я не сделал.

УСИЛИТЕЛЬ СВОИМИ РУКАМИ ЗАКОНЧЕН

   Все остальные транзисторы можно установить на небольшие отдельные теплоотводы, либо использовать общий (для каждого каскада), но в таком случае нужно прикручивать транзисторы через прокладки. ВАЖНО! Все транзисторы должны прикручиваться к радиаторам через изоляционные прокладки, никаких замыканий на шину не должно быть, поэтому перед включением тщательно проверяйте мультиметром - замыкаются ли выводы транзисторов на теплоотвод. Можно считать сборку устройства завершённой, а на сегодня я с вами прощаюсь - АКА КАСЬЯН.

   Форум по самодельным УНЧ

   Обсудить статью УСИЛИТЕЛЬ СВОИМИ РУКАМИ - БЛОК УМЗЧ



ИЗМЕРИТЕЛЬ SMD РАДИОДЕТАЛЕЙ

УСИЛИТЕЛЬ СВОИМИ РУКАМИ ЗАКОНЧЕН     Описание удобного компактного устройства, позволяющего не выпаивая мерять параметры многих планарных элементов.




ЦВЕТОМУЗЫКА

ЦВЕТОМУЗЫКА     Простая самодельная цветомузыка на светодиодах, фотографии и описание работы.







УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ НА 10 ВАТТ

Сегодня в нашей программе стереофонический аудио усилитель на TDA7297SA, обеспечивающий 10 + 10 Вт на выходе - это двойной мостовой УМЗЧ, который предназначен для использования в схемах, с однополярным 12 вольтовым питанием. Усилитель действительно на все случаи жизни: область применения начиная от портативной аудио техники (магнитофоны, DVD-плееры, саундбоксы, центры) - и заканчивая автомобильным звукоусиливающим комплексом, где питание будет подаваться не от сетевого БП, а от аккумулятора авто.



Стерео УНЧ на TDA7297SA

Хорошая новость для ленивых - паять особо ничего не придётся, так как основа усилителя специализированная микросхема TDA7297SA от STmicroelectronics, способная обеспечить честных (не китайских) 10 + 10 Вт качественного звука. Мостовая схематика усилителя позволяет преодолеть ограничения максимальной выходной мощности, которую получает обычный усилитель с питанием 12 вольт. Это решение дает в четыре раза больше энергии в нагрузке.

М/с TDA7297 не требует множества внешних компонентов для работы, а система отложенного запуска позволяет избежать формирования щелчков от переходных процессов.

Два дополнительных контакта доступны для внешнего управления и отключения звука: это позволяет контролировать мощность усилителя микроконтроллером, например в случае, когда он используется в автомобильных аудиосистемах.

Основные характеристики TDA7297SA

  • Внутренняя защита от коротких замыканий, тепловая защита от перегрузки.
  • Напряжение питания от 6В до 18В, ток покоя 50 мА, максимум 2 А.
  • Мощность выхода при 12 В 10 + 10 Вт, максимум 15 Вт.

Схема УНЧ

Схема из даташита УНЧ на TDA7297SA

Схема из даташита TDA7297SA

Схема УНЧ на TDA7297

Более красивый вариант цветной схемы

Цепи питания подключены к автомобильному аккумулятору или к 12 вольтовому стабилизированному блоку питания. Положительный контакт идет к выводам 3 и 13, а минус идет к 8 (GNDP – силовая питающая земля) и 9 (GNDS - масса звукового сигнала). Левый и правый стерео входы подключены соответственно к выводам 4 и 12 через конденсаторы фильтра 2,2 мкФ (чтобы удалить постоянную составляющую сигнала). Плавный запуск выполнен на резисторах 47к и конденсаторе 10 мкФ.

Схема УНЧ на TDA7297

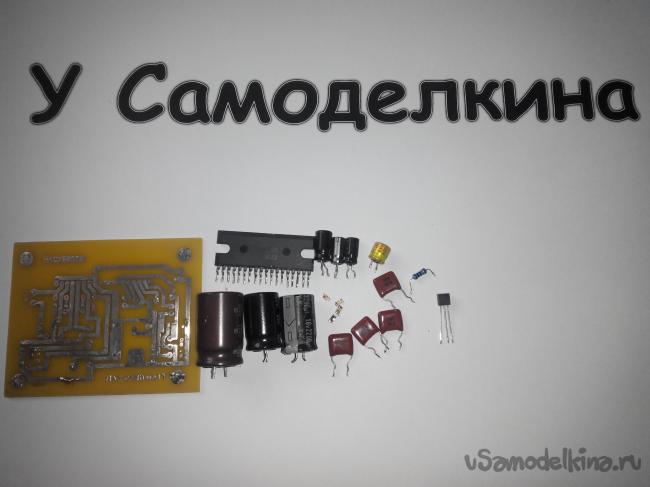

Печатная плата

Потребляемый ток в режиме ожидания - около 50мА, а во время отключения St-by порядка 100 мкА.

Подготовка усилителя к работе

Первое включение всегда производите от маломощного блока питания, желательно с токовой защитой. Схеме достаточно 6-9 вольт и ток 100 мА, чтоб уже понять, что всё работает и ошибок монтажа нет!

После успешной проверки установите УНЧ по назначению. Сначала подключите источник питания к контактам входа на плате, обращая внимание на положительную и отрицательную полярность.

Для установки в автомобиле нужно взять напряжение от клеммы аккумулятора: это позволит ограничить помехи, наводящиеся в систему от других приборов в машине. Также стоит обратить внимание на исключение коротких замыканий, так как выходной ток аккумуляторной батареи авто может достигать сотни ампер - это может быть опасно.

Затем подключите аудио сигналы на уровне линейного выхода (около 0,5 В) к соответствующим гнездам типа RCA, причём желательно использование экранированных кабелей. Подключите колонки согласно полярности. Теперь вы можете увеличить громкость и радоваться результату.

УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ НА 10 ВАТТ

Наша передача подходит к концу, всем спасибо за внимание и до новых встреч на страницах радиолюбительского интернет-журнала Радиосхемы!

   Форум по УНЧ

   Обсудить статью УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ НА 10 ВАТТ


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
