РазноеВаз 2107 затяжка гбц: Моменты затяжки ГБЦ ВАЗ 2107

Ваз 2107 затяжка гбц: Моменты затяжки ГБЦ ВАЗ 2107

Содержание

Моменты затяжки ГБЦ ВАЗ 2107

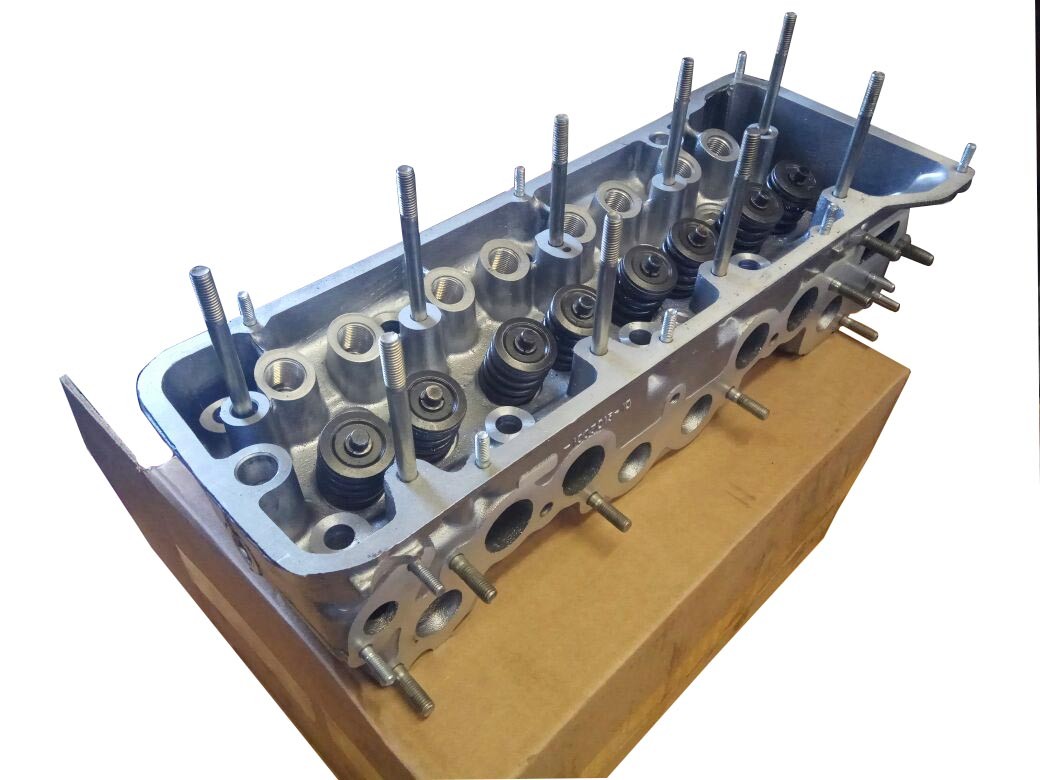

Собирая головку блока цилиндров после замены прокладки или ремонта ГБЦ важно затянуть болты с усилием, рекомендованным автопроизводителем. Но в разных инструкциях предлагается использовать две разных схемы затяжки ГБЦ ВАЗ-2107 динамометрическим ключом. Разбираемся, в чем их отличие, и как все таки производится затяжка головки блока на ВАЗ 2107, и с какой силой.

Содержание:

В таблице ниже представлены оба варианта схемы моментов затяжки ГБЦ на “классике” ВАЗ, в зависимости от типа болта. Потому что для классических болтов нужно всего два прохода, а вот современные торсионные, из-за своих свойств, потребуют четырех проходов. В статье рассмотрим все более детально.

Тип болтовСхема и моменты затяжки болтов головки блока цилиндров ВАЗ-2107
Классические болтыВо время первого прохода затяжка болтов составляет 4,0 кгс/м.
При втором проходе затягиваем болты с моментом 11,5 кгс/м. Болт №11 размером М8х45 затягиваем с моментом 3,8 кгс/м.
Торсионные болты с упругой деформациейНа первом проходе затягиваем болты с моментом 2,0 кгс/м. При втором проходе затягивать необходимо с усилием 8 кгс/м. Во время третьего прохода докручиваем все болты на угол 90 градусов. За четвертым еще раз нужно докрутить все болты на 90 градусов. Болт №11 размером М8х45 затягиваем с моментом 3,8 кгс/м.

Почему важна правильная затяжка ГБЦ ВАЗ-2107?

Если Вы провели замену прокладки головки блока цилиндров, а кроме капремонта, это практически единственная причина разбирать ГБЦ, то точная последовательность и момент затяжки ГБЦ ВАЗ-2107 критично важны для корректной работы двигателя. Потому что любые несоответствия в посадке клапанной крышки приводят к проблемам в процессах мотора.

Если головку блока цилиндров ваз-2107 не дотянуть, то части мотора будут недостаточно прижиматься друг к другу, даже несмотря на наличие прокладки. Как результат — падение компрессии и прогорание прокладки. Также рабочие газы из цилиндров могут попасть в каналы системы смазки или охлаждения и привести к попаданию этих технических жидкостей в камеру сгорания. А это уже очень плохо — антифриз в масле приведет к недостаточному смазыванию деталей двигателя со всеми вытекающими последствиями.

Антифриз в моторном масле ВАЗ 2107

Следы прогорания прокладки ГБЦ на блоке цилиндров ВАЗ 2107

Перетянуть крышку ГБЦ тоже нельзя — так можно ее повредить. В ней или сразу появятся трещины, или возникнет напряжение, которое приведет к этому в будущем. Также распространенное явление – разрыв болтов и срыв резьбы.

Если в одном месте перетянуть болты, а в другом недотянуть, то ГБЦ автомобиля ВАЗ-2107 или ее крышку может покоробить. Это приведет к зазорам, которые не компенсирует прокладка. Результат — такой же, как при недотянутых болтах.

Моменты затяжки головки блока ВАЗ-2107 на карбюраторном и инжекторном двигателях

В большинстве своем “семерка” оснащалась карбюраторными моторами разных модификаций. Причем самой распространенной версией был мотор 1,5 литра на 77 л.с. Хотя выпускались и модификации 1.3, 1.4 и 1.6 литра. Принципиальной разницы момент затяжки гбц ваз 2107 инжектор и карбюратор не имеет.

Порядок затяжки болтов ГБЦ на моторе ВАЗ 2107

Головка блока цилиндров инжекторного двигателя конструктивно отличается только увеличенными “окнами” каналов впускного коллектора, потому что инжектору нужно чуть больше воздуха, чем карбюратору. Но усилие затяжки ГБЦ ВАЗ-2107 для таких моторов будет таким же.

В руководстве по эксплуатации автомобиля ВАЗ “семерки” указаны четкие данные. Во-первых, важен порядок затяжки (см. картинку). Во-вторых, сначала вы наживляете болты вручную, а потом дотягиваете в два этапа болты №1-10 с силой, указанной в таблице (в ньютоне и килограмм на метр). Болт №11 дотягивается последним, за один подход, с усилием 3,8 кгс/м.

Этап затягиванияНоминальный момент, Н·м (кгс/м)Минимальный, Н·м (кгс/м)Максимальный, Н·м (кгс/м)
Предварительный39,2 (4,0)33,3 (3,4)41,16 (4,2)
Окончательный112,7 (11,5)95,94 (9,79)118,38 (12,08)

Внимание! Затяжка ГБЦ ВАЗ-2107 производится только динамометрическим ключом. Лишь так можно четко соблюсти определенное усилие. Да, Вы без труда найдете отзывы “обхожусь без динамометрического ключа, кручу всегда обычным”, но закручивание по ощущениям никогда не даст вам нужной точности. О последствиях недостаточно затянутой или перетянутой крышки ГБЦ мы написали выше.

Затяжка головки блока цилиндров ВАЗ 2107 — второй вариант

На некоторых более новых “семерках” для прикручивания ГБЦ использовались не обычные болты М12х120х1.25, а торсионные — М12х115х1.25. Поэтому кроме первого варианта последовательности и степени затягивания есть и еще один вариант с данными силы затяжки ГБЦ ВАЗ-2107. Сам процесс выглядит следующим образом:

  • Этап 1. Затяжка болтов моментом 2,0 кгс/м.
  • Этап 2. Вторая затяжка с моментом 7,5-8,5 кгс/м.
  • Этап 3. Доворот каждого болта на 90 градусов.
  • Этап 4. Еще один доворот всех болтов на 90°.
  • Этап 5. Закручиваем болт №11 с усилием 3,8 кгс/м.

Разные болты и степень затяжки ГБЦ ВАЗ-2107.

В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами. Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.

Советы по затяжке и распространенные ошибки

  1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
  2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
  3. При необходимости деталь нужно очистить от загрязнений.
  4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
  5. Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

Спрашивайте в комментариях. Ответим обязательно!

Момент затяжки болтов ГБЦ – основные проблемы и советы по их устранению

Головкой блока цилиндров (или сокращенно ГБЦ) называется одна из самых важных комплектующих всей системы двигателя вашего автомобиля. Сам по себе процесс ее затяжки довольно прост, так же как и промывка системы охлаждения двигателя. Для качественного выполнения работы потребуется только специальный набор инструментов и сами болты ГБЦ.

Оглавление:
1 В каких случаях необходима затяжка головки цилиндров?
2 От чего зависит момент затяжки болтов?
3 Основные рекомендации при затяжке болтов ГБЦ
4 Для чего применяется протяжка болтов ГБЦ?
5 Видео: затяжка головки блока цилиндров

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Совет: ремонтируя замок зажигания на ВАЗ-2107, обязательно проверьте дальнейшую работу двигателя. Замена любого элемента, связанного с работой движка, сильно влияет на состояние и эксплуатацию головок цилиндров.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

Протечка смазки происходит по разным причинам. Выделим основные из них:

  • Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
  • Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км.
    Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Совет: не пытайтесь просто поменять прокладки в блоке цилиндров. При неправильно выставленном усилении они все равно будут стираться с той же скоростью, что и ранее использованные образцы.

От чего зависит момент затяжки болтов?

При оказании определенного усилия при затягивании ГБЦ нужно учитывать следующие факторы:

  • Наличие смазки между резьбой в отверстиях и самими болтами. Чаще всего используется смазка, состоящая из невязких типов моторных масел.
  • Текущее состояние отверстий в блоке цилиндров, резьбы и самих болтов. Если вы заметили, что один из болтов деформирован или резьба засорена, то сразу же прекратите затяжку, замените болт и очистите отверстие в блоке цилиндров. В противном случае будет недостаточно сильно закреплять прокладку, и смазка продолжит течь из двигателя.
  • Используются при затяжке новые болты или они уже использовались.
     Новые болты имеют более высокое сопротивление, в результате значение момента затяжки сильно искажается. Если вы самостоятельно выставляете усилие, то обязательно проведите 2-3 цикла затяжки и раскручивания болта до упора. Затем выставите момент и затяните болт только на 50% от возможного максимального значения момента затяжки.

Схема затяжки болтов головки блока

  • Особое внимание уделите выбору правильно инструмента, в частности, динамометрического ключа. Чем точнее вы его подберете по размеру головки, тем меньше вероятность сбить резьбу. Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия.

Основные рекомендации при затяжке болтов ГБЦ

Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:

  • Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
  • Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
  • Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
  • При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.

Совет: после затяжки обязательно смажьте резьбу при помощи пластичного герметика.

  • Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
  • При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
  • Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.

Инструмент, имеющий в корпусе индикатор угла

Для чего применяется протяжка болтов ГБЦ?

Если все болты блока цилиндров в порядке и не требуют замены, но момент намного ниже установленных производителем значений, необходимо провести протяжку болтов. Для этого вам понадобится следующий инструмент:

  • Специальный динамометрический ключ с индикатором момента;
  • Штангельциркуль или любая небольшая линейка.

Протяжка болтов блока цилиндров проходит в 4 основных этапа:

  1. Для начала, используя динамометрический ключ, нужно затянуть болты в указанном по рисунку, расположенном ниже, порядке до значения усилия 2,0 кг/см.

  1. Далее в том же порядке нужно пройти по второму кругу и дотянуть значение момент до показателя 8 кгс/м.
  2. По окончании работ нужно будет по 3-ему кругу довернуть болты до 90 градусов.

Важно: если у вас в машине установлен 16-ти клапанный силовой агрегат, то любые типы болтов на нем можно использовать повторно. Единственным ограничением являются болты, длина которых не доходит установленного нормой размера 95 мм.

Замена болтов ГБЦ и их затяжка – несложный процесс, который требует только использования специального инструмента и сноровки. Если вы выполняете данный тип работ первый раз, то обязательно следите за точностью момента и выставлением правильно угла затяжки.

Видео: затяжка головки блока цилиндров

Как производится затяжка ГБЦ ВАЗ 2107


Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in

/var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in

/var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

3.7 / 5 ( 68 голосов )

В этой статье будет рассказано о том, как производится замена прокладки и затяжка ГБЦ ВАЗ 2107. По сути, сделать это самостоятельно несложно, правда, придется немного повозиться. Прокладка головки блока – это небольшой и дешевый элемент, но он влияет на работу всего двигателя внутреннего сгорания. И для начала стоит узнать о том, какие симптомы поврежденной прокладки могут проявляться.

Основные неисправности

Существуют повреждения прокладки, при которых категорически запрещена эксплуатация автомобиля ВАЗ 2107. Но есть и такие поломки, при которых можно еще совершать движение. Итак, вот список основных поломок:

  1. Разрушение прокладки между каналами смазки и охлаждения. При такой поломке тосол начинает просачиваться в поддон двигателя. Конечно же, происходит смешивание с моторным маслом. Если есть подозрение на прорыв прокладки, то нужно вынуть щуп и проверить уровень смазки. Также стоит взглянуть на консистенцию масла. При этом тосол окрашивается в светло-коричневый цвет. При такой поломке категорически запрещено даже запускать двигатель, так как это может быстро привести к заклиниванию.
  2. Разрушение между цилиндрами и системой охлаждения возникает в том случае, если прокладка ГБЦ имеет плохое качество. Вполне возможно, что был слабый момент затяжки ГБЦ ВАЗ 2107 при сборке. Под давлением происходит разрушение целостности прокладки. Результат – воздух попадает в систему охлаждения двигателя, а в расширительном бачке творится нечто ужасное. Температура повышается, в бачке огромные пузыри, бурление. Само собой, нежелательно продолжать движение в таком случае.
  3. Иногда (намного реже, нежели в двух предыдущих случаях) происходит разрушение между соседними цилиндрами двигателя. Результат – значительное снижение компрессии, нестабильная работа мотора.
  4. И, конечно же, нельзя не упомянуть про банальный брак. В этом случае прокладка ГБЦ ВАЗ 2107 просто разрушается, буквально на глазах. Можно в этом случае видеть, как между ГБЦ и блоком двигателя начинает просачиваться тосол. При этом затяжка болтов не дает эффекта. Скорее всего, имеется неровность самой прокладки, что и приводит к подобному результату.

А теперь вы решили, что вам действительно необходима замена прокладки, один или несколько симптомов имеются у вашей машины. Что же делать? Вооружаетесь ключами и остальным инструментом, после чего начинаете подготовку.

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Снятие ГБЦ ВАЗ 2107

Настало время для снятия цепи привода ГРМ. Для этого ослабляете натяжитель, а еще лучше – полностью снимаете его. Только после этого можно выкрутить болт, которым крепится звездочка к распределительному валу. Но не забудьте шайбу выпрямить перед тем как приступать к выкручиванию.

Чтобы не упала цепь, ее нужно удержать при помощи мягкой проволоки. Далее настает черед распределительного вала. Он крепится девятью гайками к ГБЦ. Вал очень просто снимается, проблем с ним не возникнет. Затем нужно избавиться от приемной трубы и выкрутить гайки крепления выпускного коллектора.

Вот и все, почти завершено снятие. Осталось 11 болтов, которыми к блоку притянута головка. Чтобы их выкрутить, вам потребуется воспользоваться ключом торцовым с длинным воротком. Динамометрический для таких целей не подойдет.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место. Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких  остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока. Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла. Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку. Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца. Последнюю выдает очень тонкий слой герметика по всему периметру.

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107. Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке. Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

сила затягивания, схема и очередность, фото и видео о том, как правильно затягивать болты ГБЦ

Автор:Виктор

Каждому автовладельцу, который столкнулся с ремонтом головки блока цилиндров, после выполнения задачи придется ставить этот элемент на место. Такая процедура подразумевает затяжку болтов ГБЦ. Если не сделать этого, может нарушиться герметичность агрегата. Ниже разберем, какой момент затяжки головки блока ВАЗ 2106 наиболее важен и что учитывать при установке устройства.

Содержание

Открытьполное содержание

[ Скрыть]

Когда необходимо делать затяжку?

Для начала рассмотрим, в каких случаях требуется делать протяжку болтов головки блока цилиндров двигателя автомобиля ВАЗ 2106:

  1. Если из-под ГБЦ выходит моторное масло. Проблема свидетельствует о повреждении или естественном износе прокладки головки блока. Необходимо произвести снятие и замену уплотнителя. Утечка также может быть связана с ослаблением болтов на ГБЦ. О наличии проблемы свидетельствуют масляные пятна, которые появились в месте соединения головки с блоком мотора.
  2. После выполнения ремонта силового агрегата. Если вы снимали крепления в автомобиле Нива или любом другом и перебирали двигатель, то для успешной сборки следует учесть порядок перетяжки и схему, а также силу затягивания винтов.
  3. В целях профилактики. Специалисты рекомендуют затягивать болты на головке блока цилиндров каждые 2-3 тысячи километров пробега. Когда двигатель работает в условиях вибраций, это может привести к ослаблению винтов, поэтому их надо периодически проверять и протягивать с соблюдением усилия.

Канал Гараж Ильича обнародовал видеоролик, который позволит разобраться в процессе натягивания болтов головки блока на «шестерке».

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми. Для очистки цилиндров можно использовать железную проволочную щетку. Если в ходе выполнения задачи вы обнаружили «слепые» отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут сложности с установкой штифта до упора.

Перед выполнением затяжки необходимо произвести визуальную диагностику состояния болтов. Если элементы крепления повреждены или изношены, их качество в целом низкое, то лучше не производить натяжку этими винтами, рекомендуется их поменять на новые.

Резьбу новых болтов рекомендуется смазать небольшим количеством моторного масла либо другим типом смазочного материала.

Инструменты и материалы

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов. Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки. Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

При покупке болтов рекомендуется отдать предпочтение фирменным деталям. Обязательно посмотрите на резьбовую часть — она должна быть целая, без повреждений и дефектов, при их наличии осуществляется замена креплений.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

  1. В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
  2. Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
  3. На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.
 Загрузка …

Фотогалерея

Фото схемы натяжки и процесса приведены ниже.

Видео

Пользователь Сергей Самарский снял видеоролик, где подробно показал и описал все нюансы процесса по самостоятельному затягиванию винтов головки блока цилиндров двигателя машины ВАЗ 2106.

как снять, схема затяжки, замена прокладки

Итак, для выполнения этой работы, нам понадобится:

Ключ на 10, желательно головка с воротком или трещоткой
Головка на 13, 17 и 19
Отвертки плоская и крестовая
Удлинители
Воротки и трещоточные рукоятки
Динамометрический ключ — основной инструмент, который обязателен для выполнения этой работы

Пошаговое руководство с фотографиями по замене прокладки ГБЦ

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

Итак, сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107. После этого откручиваем трубки подвода охлаждающей жидкости:

И после этого отводим ее в сторону:

Также, не забываем отсоединить провода от датчика давления масла:

Проверяем,все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее:

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ:

И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии:

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности:

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

первый этап — закручиваем с моментом 33-41 Нм
второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается. В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не нужно снимать сам двигатель ваз 2105 или если требуется только удалить нагар с поверхностей камеры сгорания и клапанов. Снимать головку цилиндров с двигателя необходимо в следующем порядке:

— слейте охлаждающую жидкость из радиатора и блока цилиндров и снимите воздушный фильтр;

— отсоедините провода от аккумуляторной батареи, свечей зажигания и от датчика указателя температуры охлаждающей жидкости; отсоедините трос привода воздушной заслонки от карбюратора;

— ключом 67. 7812.9514 выверните свечи зажигания и датчик температуры охлаждающей жидкости;

— отсоедините тяги привода дроссельной заслонки от промежуточного рычага на крышке головки цилиндров ваз 2107, ваз 2105, ваз 2104 и снимите крышку;

— поверните коленчатый вал лада классика до совмещения метки на шкиве с длинной меткой на крышке привода распределительного вала, а метки на звездочке распределительного вала — с меткой на корпусе подшипников распределительного вала;

— отсоедините шланг от трубки подвода жидкости к отопителю, а от выпускного коллектора — кронштейн крепления трубки отвода жидкости из отопителя;

— отсоедините шланги от карбюратора, впускного трубопровода и от выпускного патрубка охлаждающей рубашки головки цилиндров ваз 2107;

— отсоедините от выпускного коллектора защитный щиток стартера и приемную трубу глушителей;

ПРИМЕЧАНИЕ
Выпускной коллектор и впускной трубопровод с карбюратором лучше оставить на головке. Их можно снять позже при разборке головки цилиндров.

— отпустите колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой;

— снимите звездочку распределительного вала и корпус подшипников вместе с распределительным валом;

— отверните болты крепления головки цилиндров к блоку и снимите головку ваз 2104.

Для того, чтобы снова установить и закрепить головку на блоке цилиндров, проведите описанные операции в обратной последовательности, при этом:

— не забудьте поставить прокладку головки цилиндров и прокладку крышки головки

Момент затяжки ГБЦ ВАЗ-2107 карбюратор и инжектор: схема

Правильный момент затяжки – это гарантия дальнейшей бесперебойной работы ГБЦ. Таким образом, уделяемое владельцами автомобилей ВАЗ-2107 этому нюансу внимание вполне оправданно. Обычно возникает данный вопрос, когда меняется прокладка головки. Последняя деталь стоит копейки, но от нее во многом зависит эффективность, да и работоспособность мотора классической модели. Обо всем подробно читайте далее.

Причины, требующие осуществления правильной затяжки

Как отмечалось выше, затяжку проводят после разборки ГБЦ, а ее, в свою очередь, чаще всего выполняют, когда возникает необходимость заменить прокладку в модели 2107. В большинстве случаев неисправность рассматриваемого элемента является основанием для запрета дальнейшей эксплуатации транспортного средства.

Очень часто встречается такая проблема, как износ прокладки на участке между смазочными каналами и теми, что отвечают за циркуляцию тосола. В этой ситуации происходит взаимное загрязнение рабочих жидкостей. Характерные симптомы таковы:

  • разжижение масла и падение его уровня;
  • изменение оттенка тосола (он начинает походить на чай).

Такая поломка требует неотложного ремонта.

Второй вариант неисправности ВАЗ-2107 – утрата герметичности на участке между собственно цилиндрами и системой подачи ОЖ. Как правило, здесь виноваты:

  • бракованная прокладка ГБЦ;
  • недостаточный момент затяжки.

Вне зависимости от этого, происходит одно и то же – в систему охлаждения проникает воздух, а после этого:

  • растет температура ОЖ;
  • распределительный бачок буквально закипает.

Гораздо реже прокладка разрушается в пространстве между цилиндрами. Признаками неисправности становится падение компрессии и неуверенное функционирование мотора.

Многие ищут причины отказа в других местах, если производили замену прокладки ГБЦ недавно, но это лишь напрасная трата сил. Дело в том, что сейчас такие элементы часто имеют низкое качество, а иногда производятся в кустарных условиях. В результате уплотнитель выходит из строя в считанные месяцы. Присмотритесь внимательно, нет ли потеков тосола в пространстве между блоком цилиндров и мотором. Если это так, то попробуйте усилить затяжку болтов. Когда же эта мера не помогает, то, скорее всего, проблема именно в неровной прокладке.

Подготовительные работы

Первое, что следует сделать – это снять воздушный фильтр. Для тех, у кого ВАЗ карбюраторный, процесс не отличается сложностью. С инжекторными моделями придется повозиться чуть дольше.

Читайте также:Как правильно натянуть цепь на ВАЗ-2107

Чтобы получить доступ к ГБЦ, надо полностью размонтировать часть топливной системы, расположенную в подкапотном пространстве.

Карбюратор лучше убрать полностью, поскольку снятие головки цилиндров с ним – довольно трудоемкая процедура, вследствие которой один из узлов часто повреждается.

После этого отвинчивают гайку, удерживающую трамблер – его с кабелями убирают. Иногда крепежный элемент не поддается. Его затяжку нетрудно сорвать, обработав крепеж WD-40 и оставив на пару минут в покое.

На этом моменте разборку прекращают, так как нужно слить охлаждающую жидкость – подставьте под штуцер, располагающийся на днище, емкость и отверните его заглушку. После этого медленно (это важно) выкрутите крышку из распределительного бачка.

Когда тосол выльется, приступайте к демонтажу кожуха ГБЦ. Используйте для этого торцовый ключ. Отвернутые гайки и пружинные шайбы сложите в коробочку, чтобы не растерять.

Теперь остается снять головку и установить новую прокладку. Задерживаться на этом моменте не будем – здесь нет ничего сложного.

Демонтаж ГБЦ – важные моменты

Перед тем как заняться головкой, необходимо снять цепь ГРМ. Для этого осторожно ослабляют ее натяжитель, а потом и полностью демонтируют. Затем наступает черед шестеренки распредвала. Ее держит на месте болт – открутите его. Важно, чтобы цепь не слетела со звездочки – от этой неприятности спасает фиксация ее куском толстой медной проволоки.

Теперь приступайте к отсоединению распределительного вала – он привинчен к ГБЦ в 9 местах. Затяжка у них не слишком сильная, а потому никаких сложностей на данном этапе не будет. В противном случае опять используйте WD-40.

Когда вал снят, отсоедините приемную топливную трубу и выпускной коллектор. С этого момента ничто не мешает заняться самой головкой – свинтите 11 болтов, и дело сделано.

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

Читайте также:Как произвести замену тормозных колодок на ВАЗ-2107

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны. Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон.

Затяжка на ВАЗ модели 2107

Теперь наступил черед затяжки. После установки головки закрутите вручную (то есть без ключа) все болты. Действуйте до момента, пока они не престанут поддаваться. В процессе следите, чтобы ГБЦ не сместилась.

Далее осуществляется затяжка. Работа производится по стандартной схеме: первыми довинчиваются два центральных болта, затем располагающиеся слева и справа от них, и далее – угловые.

Чтобы момент затяжки был правильным, стоит использовать специальный динамометрический ключ. И даже при этом процедуру выполняют в несколько этапов:

  • в первый раз доведите момент до показателя 4 кгс·м;
  • на следующем круге увеличьте его до 11,5.

Небольшой (11-й) болтик затяните только до 3,8 кгс·м.

Завершив установку головки блока, соберите двигатель в порядке, обратном описанному. Попробуйте запустить мотор. Если все получилось, то залейте охлаждающую жидкость.

Моменты затяжки резьбовых соединений

Деталь Резьба Момент затяжки, Н*м (кгс*м)
Двигатель
Болт крепления крышки коренного подшипника М10×1,25 68,31-84,38 (6,97-8,61)
Болт крепления поддона картера М6 5,10-8,20 (0,50-0,85)
Шпилька крепления крышки сапуна М8 12,7-20,6 (1,3-2,1)
Гайка крепления крышки сапуна М8 12,7-20,6 (1,3-2,1)
Болт крепления головки блока цилиндров (гбц):
предварительное затягивание М12×1,25 33,3-41,16 (3,4-4,2)
окончательное затягивание М12×1,25 95,94-118,38 (9,79-12,08)
Болт крепления головки блока цилиндров (гбц) М8 36,67-39,1 (3,13-3,99)
Гайка крепления впускной трубы и выпускного коллектора М8 20,87-25,77 (2,13-2,6)
Гайка болта крышки шатуна М9×1 43,32-53,51 (4,42-5,4)
Болт крепления маховика М10×1,25 60,96-87,42 (6,22-8,92)
Гайка крепления крышки головки блока цилиндров М6 1,96-4,60 (0,20-0,47)
Болт крепления башмака натяжителя цепи М10×1,25 41,2-51,0 (4,2-5,2)
Гайка шпильки крепления корпуса подшипников распределительного вала М8 18,33-22,6 (1,87-2,3)
Болт крепления звездочки распределительного вала М10×1,25 41,2-51,0 (4,2-5,2)
Болт крепления звездочки вала привода масляного насоса М10×1,25 41,2-51,0 (4,2-5,2)
Гайка регулировочного болта клапана М12×1,25 43,3-53,5 (4,42-5,46)
Втулка регулировочного болта клапана М18×1,5 83,3-102,9 (8,5-10,5)
Болт крепления масляного насоса М8 21,66-26,75 (2,21-2,73)
Свеча зажигания М14×1,25 30,67-39,0 (3,13-3,99)
Болт крепления насоса охлаждающей жидкости М8 21,66-26,75 (2,21-2,73)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения М8 15,97-22,64 (1,63-2,31)
Храповик коленчатого вала М20×1,5 101,3-125,6 (10,3-12,8)
Болт крепления кронштейна генератора М10×1,25 44,1-64,7 (4,5-6,6)
Гайка крепления установочной планки генератора к насосу охлаждающей жидкости М10×1,25 28,63-45,27 (2,86-4,62)
Гайка болта крепления генератора к кронштейну М12×1,25 58,3-72,0 (5,95-7,35)
Гайка крепления установочной планки к генератору М10×1,25 28,08-45,3 (2,86-4,62)
Гайка крепления подушки передней опоры двигателя к кронштейну блока цилиндров М10×1,25 21,6-35,0 (2,21-3,57)
Гайка крепления подушки передней опоры двигателя к поперечине М10×1,25 27,4-34,0 (2,8-3,46)
Гайка крепления пластины опоры к подушке М6 5,7-9,2 (0,58-0,94)
Гайка крепления поперечины задней опоры двигателя к кузову М8 15,0-18,6 (1,53-1,9)
Гайка крепления задней опоры к коробке передач М8 23,3-28,8 (2,38-2,94)
Гайка болта крепления задней опоры к поперечине М8 15,9-25,7 (1,62-2,62)
Датчик электровентилятора М22×1,5 18,33-22,6 (1,87-2,3)
Сцепление
Болт крепления кожуха сцепления М8 19,1-30,9 (1,95-3,15)
Гайка болта крепления педалей сцепления и тормоза М12×1,25 12,7-20,6 (1,3-2,1)
Гайка крепления главного цилиндра сцепления и главного тормозного цилиндра М8 9,8-15,7 (1,0-1,6)
Соединение трубок гидропривода тормозов М10 14,7-18,6 (1,5-1,9)
Соединение трубок гидропривода сцепления М12 24,5-31,4 (2,5-3,2)
Коробка передач
Выключатель света заднего хода М14×1,5 28,4-45,1 (2,9-4,6)
Болт крепления картера сцепления к двигателю М12×1,25 53,9-87,2 (5,5-8,9)
Гайка крепления картера сцепления к коробке передач М10×1,25 31,8-51,4 (3,25-5,25)
Гайка крепления картера сцепления к коробке передач М8 15,7-25,5 (1,6-2,6)
Болт крепления крышки фиксаторов штоков М8 15,7-25,5 (1,6-2,6)
Гайка крепления задней крышки М8 15,7-25,5 (1,6-2,6)
Гайка крепления фланца эластичной муфты к вторичному валу М20×1 66,6-82,3 (6,8-8,4)
Болт зажимной шайбы подшипников промежуточного вала М12×1,25 79,4-98,0 (8,1-10,0)
Болт крепления вилки к штоку переключения передач М6 11,7-18,6 (1,2-1,9)
Карданная передача
Гайка вилки переднего карданного вала М16×1,5 79,4-98,0 (8,1-10,0)
Гайка болта крепления эластичной муфты М12×1,25 57,8-71,5 (5,9-7,3)
Гайка болта крепления фланца карданного вала к фланцу редуктора М8 27,4-34,3 (2,8-3,5)
Задний мост
Болт крепления редуктора М8 35,0-43,2 (3,57-4,41)
Болт крепления крышки подшипника дифференциала М10×1,25 43,3-53,5 (4,42-5,46)
Болт крепления ведомой шестерни М10×1,25 83,3-102,9 (8,5-10,5)
Гайка крепления фланца к ведущей шестерне
Гайка пластины крепления подшипника полуоси и тормозного щита М10×1,25 41,6-51,4 (4,25-5,25)
Рулевое управление
Гайка болта крепления картера рулевого управления М10×1,25 33,3-41,2 (3,4-4,2)
Гайка болта крепления кронштейна маятникового рычага М10×1,25 33,3-41,2 (3,4-4,2)
Гайка шарового пальца тяги рулевого привода М14×1,5 42,1-53,0 (4,3-5,4)
Болт крепления промежуточного вала к верхнему валу и к валу червяка М8 22,5-27,4 (2,3-2,8)
Гайка крепления рулевого колеса М16×1,5 31,4-51,0 (3,2-5,2)
Гайка крепления кронштейна вала рулевого управления и выключателя зажигания М8 15,0-18,6 (1,53-1,9)
Гайка крепления сошки М20×1,5 199,9-247,0 (20,4-25,2)
Гайка оси маятникового рычага М14×1,5 63,7-102,9 (6,5-10,5)
Передняя подвеска
Болт крепления поперечины к лонжерону кузова М12×1,25 78,4-98,0 (8,0-10,0)
Гайка болта нижнего крепления поперечины к лонжерону кузова М12×1,25 66,6-82,3 (6,8-8,4)
Гайка болта крепления оси нижнего рычага М12×1,25 66,6-82,3 (6,8-8,4)
Гайка оси нижнего рычага М14×1,5 63,7-102,9 (6,5-10,5)
Гайка оси верхнего рычага М14×1,5 57,3-92,1 (5,85-9,4)
Гайка крепления верхнего конца амортизатора М10×1,25 27,4-34,0 (2,8-3,46)
Гайка болта крепления нижнего конца амортизатора М10×1,25 50,0-61,7 (5,1-6,3)
Гайка подшипников ступицы переднего колеса М18×1,5
Болт крепления суппорта к кронштейну М10×1,25 29,1-36,0 (2,97-3,67)
Гайка крепления штанги стабилизатора поперечной устойчивости М8 15,0-18,6 (1,53-1,9)
Гайка крепления пальца шаровой опоры к поворотному кулаку М14×1,5 83,3-102,9 (8,5-10,5)
Болт крепления колеса М12×1,25 58,8-72,0 (6,0-7,35)
Гайка болта крепления поворотного рычага к кулаку М10×1,25 50,0-61,7 (5,1-6,3)
Задняя подвеска
Гайка крепления амортизатора М12×1,25 38,2-61,7 (3,9-6,3)
Гайка болта крепления поперечной и продольной штанг М12×1,25 66,6-82,3 (6,8-8,4)

ВАЗ-2107: замена прокладки ГБЦ. описание и особенности процедуры

Двигатель внутреннего сгорания состоит из нескольких частей. Это головка, блок и поддон. При работающем двигателе выделяется огромное количество тепловой энергии. Для его охлаждения в блоках предусмотрена охлаждающая рубашка. Мотор тоже нуждается в смазке. Она движется по специальным каналам. Чтобы эти два компонента не смешивались друг с другом, предусмотрен прокаливание. В сегодняшней статье мы поговорим о том, как заменить прокладку ГБЦ на автомобиле ВАЗ-2107.Также рассмотрите симптомы этой неисправности.

Когда мне нужно менять?

Отметим, что замена прокладки ГБЦ на ВАЗ 2101-2107 своими руками производится не часто. Срок ее замены производитель не регламентирует, так как деталь устанавливается на весь период эксплуатации. Однако бывают случаи, когда он разрывается.

Как определить эту неисправность? Первый признак — перегрев мотора. Второй — течь на стыке блока и головки.Отсюда может вытечь и антифриз, и масло. Также эти две жидкости смешиваются в расширительном бачке. Когда двигатель работает, в нем появляются небольшие пузырьки газа. Все эти признаки говорят о том, что автомобилю необходимо заменить прокладку под головкой. ВАЗ «Классик» — простая в устройстве машина. Поэтому эту процедуру можно проводить самостоятельно.

Инструменты

Что нам нужно заменить? В процессе работы нам понадобятся следующие инструменты:

  • Ключ 10.
  • Набор головок диаметром 13, 17 и 19 миллиметров.
  • Погремушка.
  • Расширители.
  • Динамометрический ключ.
  • Емкость для слива охлаждающей жидкости.
  • Отвертки.

Разборка

Итак, с чего же начать замену прокладки ГБЦ на автомобиле ВАЗ-2107? Сначала снимаем воздушный фильтр с круглым металлическим кожухом (показан на фото ниже).

Далее откручиваем и вытаскиваем карбюратор. После этого приступайте к демонтажу другого навесного оборудования.Это распределитель зажигания и высоковольтные провода. После этого охлаждающая жидкость сливается из двигателя. Требуется подготовить чистую емкость объемом не менее 7 литров.

Слить антифриз правильно

На автомобиле ВАЗ-2107 замена прокладки ГБЦ производится сравнительно быстро. Однако большую часть операции потребуется слить старый антифриз. Дело в том, что далеко не всем «классический» кран для слива. Есть своя пробка. Как правильно сделать эту процедуру? Итак, нам понадобится емкость и метр резинового шланга диаметром не менее 1 сантиметра.Один его конец ведет к сливной пробке. Другой стороной быстро прижимаем шланг к отверстию. Вот и залили антифриз в нашу тару. Нужно быть осторожным, чтобы не пролить антифриз на руки.

Что дальше?

Как дальше замена прокладки ГБЦ ВАЗ-2107? На следующем этапе нам нужно снять клапанную крышку. Крепится на 8 болтах. Важно не потерять прижимные шайбы — они нам еще пригодятся при сборке. Следующим шагом будет снятие элемента ГРМ, а именно цепной передачи и шестерни.Для этого ослабьте натяжитель и отверните контргайку ключом. Теперь цепь должна ослабнуть. Теперь разберите шестерню.

Крепится к распределительному валу на контршайбе. Отверткой и молотком отогните стопор и выкрутите элемент. Кстати, цепочку снимать полностью не обязательно. Главное, чтобы она не упала. Для этого его обвязывают подручным средством (например, проволокой).

Как заменяется прокладка ГБЦ? ВАЗ-2107 продолжает стоять на месте, и мы приступаем к разборке распредвала.Для этого откручиваем 9 болтов крепления. После отсоединения выхлопной трубы идет к выпускному коллектору. Устанавливается на 4 латунные гайки. Если у вас прикручена труба к обычной стали, есть риск сломать шпильку. Будьте предельно осторожны. При наличии ржавчины или грязного налета использовать универсальную смазку ВД-40.

Снять головку

Теперь нам нужно снять головное устройство. Для этого берем в руки мощную ручку и откручиваем по кругу 10 болтов крепления.Важным моментом является то, что на головке установлен 11-й болт. Он небольшой по размеру. Мы его тоже извлекаем. Осторожно зацепите элемент и вытащите его.

Установка

Итак, перед нами — раскрытая голова блока. Нам осталось только снять старую прокладку и установить на ее место новую. Важно тщательно очистить поверхность его контакта. Если этого не сделать, масло просочится через мелкие каналы в следующую камеру и смешается с антифризом. Специалисты рекомендуют использовать специальный спрей.

Называется «для снятия подушечек». Стоимость его около 400 рублей. Объема 300 мл хватит на несколько приемов. Инструкция по применению довольно проста. Необходимо нанести спрей на поверхность блока и через десять минут удалить остатки элемента чистой тканью.

В новой прокладке уже есть красный силиконовый герметик. Мы можем только установить его на законное место. С помощью двух направляющих отцентрируйте элемент в блоке.Теперь осталось только собрать двигатель.

Сборка

Обратите внимание на такой момент, как затяжка ГБЦ. От этой операции будет зависеть многое. Если не соблюдать силу, прокладка сгорит, и двигатель может закипеть. Поэтому специалисты рекомендуют использовать динамометрический ключ (см. Рисунок ниже).

Болты затягиваются по особой схеме — от середины к краям. Сила первой затяжки 4,1 кгс на метр. Второй — 11.45. Это примерно десять больших болтов. А как насчет маленькой 11-й? Здесь скорость тяги 3,8 кгс / м. Если ваш ключ рассчитан по параметру Нм, первое затягивание требуется, чтобы соблюсти значение 40 единиц. Второй выпускается с усилием от 95 до 117 Нм. После замены прокладки ГБЦ на автомобиле ВАЗ-2107 требуется установка распредвала и делительной шестерни обратно. Важно отрегулировать привод ГРМ. Да, на 8-клапанном двигателе поршни не соприкасаются с пластинами.Однако будут и значительные пропуски зажигания (до такой степени, что двигатель просто не заводится). На этом замена прокладки ГБЦ ВАЗ-2107 успешно завершена. Можно произвести первый запуск и проверить работу мотора. Не забывайте залить антифриз в систему.

Заключение

Итак, мы выяснили, как разбирается и собирается ГБЦ ВАЗ-2107. Запчасти на ВАЗ (особенно если это классические модели типа «семерка») дешевы.Поэтому такую ​​операцию, как замена прокладки блока, можно провести за вполне бюджетные деньги (до 500 рублей). Конечно, при условии, что вы будете делать процедуру самостоятельно. Самое главное — затянуть болты. Не выполняйте эту процедуру на глазу. До болта либо не дотянешься, либо штифт порвешь. Последнюю снять будет очень сложно (если только не схватить сваркой и аккуратно открутить по резьбе).

замена прокладки ГБЦ.Описание и особенности процедуры

Двигатель внутреннего сгорания состоит из нескольких частей. Это голова, блок и отстойник. При работающем двигателе выделяется огромное количество тепловой энергии. Для его охлаждения в блоках предусмотрена рубашка с охлаждающей жидкостью. Мотор тоже нуждается в смазке. Она движется по специальным каналам. Чтобы эти два компонента не смешивались друг с другом, предусмотрена прокалка. В сегодняшней статье мы поговорим о том, как заменить прокладку ГБЦ на автомобиле ВАЗ-2107.Также учитываем признаки этой неисправности.

Когда мне нужно менять?

Отметим, что замена прокладки ГБЦ на ВАЗ 2101-2107 своими руками производится нечасто. Срок ее замены производитель не регламентирует, так как деталь устанавливается на весь период эксплуатации. Однако бывают случаи, когда он перегорает.



Как определить эту неисправность? Первый признак — перегрев мотора. Второй — течь на стыке блока и головки.Отсюда может работать и антифриз, и масло. Также эти две жидкости смешиваются в расширительном бачке. При работающем двигателе в нем появляются небольшие пузырьки газа. Все эти признаки говорят о том, что автомобилю требуется замена прокладки под головой. ВАЗ «Классик» — простая в устройстве машина. Поэтому такую ​​процедуру можно проводить самостоятельно.

Инструменты

Что нам нужно заменить? В процессе работы нам понадобятся следующие инструменты:

  • Ключ 10.
  • Набор головок диаметром 13, 17 и 19 миллиметров.
  • Вороток-погремушка.
  • Удлинители.
  • Динамометрический ключ.
  • Бачок для слива охлаждающей жидкости.
  • Отвертки.

Разборка

Итак, где у автомобиля ВАЗ-2107 начинается замена прокладки ГБЦ? Сначала снимаем воздушный фильтр с круглым металлическим кожухом (показан на фото ниже).



Потом откручиваем и вынимаем карбюратор.После этого приступают к демонтажу другого навесного оборудования. Это распределитель зажигания и провода высокого напряжения. После этого охлаждающая жидкость сливается из двигателя. Требуется чистая емкость не менее 7 литров.

Слить антифриз правильно

На автомобиле ВАЗ-2107 замена прокладки ГБЦ выполняется относительно быстро. Однако большую часть работы потребуется слив старого антифриза. Дело в том, что на «классике» нет привычного всем крана для слива. Есть своя «пробка».Как правильно выполнить эту процедуру? Итак, нам понадобится емкость и метр резинового шланга диаметром не менее 1 сантиметра. Одним концом доводим до сливной пробки. Другой стороной быстро прислоните шланг к отверстию. Значит антифриз в нашу емкость льется. Нужно быть осторожным, чтобы не пролить антифриз на руки.

Что дальше?

Как происходит дальнейшая замена прокладки ГБЦ ВАЗ-2107? На следующем этапе нам нужно демонтировать клапанную крышку. Крепится на 8 болтах.Важно не потерять мойки высокого давления — они нам еще пригодятся при сборке. Следующим шагом будет снятие элемента ГРМ, а именно цепной передачи и шестерни. Для этого ослабьте натяжитель и ключом отпустите контргайку. Теперь цепь должна ослабнуть. Теперь разберите шестерню.



Крепится к распредвалу на стопорной шайбе. Отверткой и молотком отогните стопор и открутите элемент наружу. Кстати, цепочку снимать полностью не обязательно.Главное, чтобы она не упала. Для этого ее связывают подручным средством (например, проволокой).

Как происходит дальнейшая замена прокладки ГБЦ? ВАЗ-2107 продолжает стоять на месте, и мы приступаем к демонтажу распредвала. Для этого откручиваем 9 крепежных болтов. После отсоединения выхлопной трубы, идущей к выпускному коллектору. Он закреплен на 4 латунных гайках. Если ваша труба навинчивается на обычные стальные трубы, есть риск сломать шпильку. Будьте предельно осторожны.При наличии ржавчины или грязного налета используйте универсальную смазку ВД-40.

Снимите головку

Теперь нам нужно снять головку блока. Для этого берем в руки мощную лебедку и по кругу откручиваем 10 крепежных болтов. Важным моментом является то, что 11-й болт устанавливается во время отлива. Он небольшой по размеру. Мы его тоже извлекаем. Осторожно подденьте элемент и вытащите его.

Установка

Итак, перед нами открытая голова блока. Нам остается только снять старую прокладку и установить на ее место новую.Важно тщательно очистить поверхность его контакта. Если этого не сделать, через небольшие каналы масло будет просачиваться в соседнюю камеру и смешиваться с антифризом. Специалисты рекомендуют использовать специальный спрей.



Называется «для снятия прокладок». Стоимость его около 400 рублей. Объема 300 мл хватит на несколько приемов. Инструкция по применению довольно проста. Необходимо нанести спрей на поверхность блока и через десять минут удалить оставшиеся элементы чистой тряпкой.

В новой прокладке уже есть красный силиконовый герметик. Мы можем только установить его на законное место. С помощью двух направляющих центрируем элемент в блоке. Теперь осталось только собрать двигатель.

Сборка

Обратите внимание на такой момент, как затяжка ГБЦ. От этой операции будет зависеть многое. Если усилие не соблюдается, прокладка перегорит, и двигатель может закипеть. Поэтому специалисты рекомендуют использовать динамометрический ключ (см. Рисунок ниже).



Болты затягиваются по особой схеме — от середины к краям.Сила первой затяжки 4,1 кгс на метр. Второй — 11,45. Это для десяти больших болтов. А как насчет маленькой 11-й? Здесь коэффициент затяжки 3,8 кгс / м. Если ваш ключ предназначен для параметра Nm, для первой затяжки требуется значение 40 единиц. Второй выпускается с усилием от 95 до 117 Нм. После замены прокладки ГБЦ на автомобиле ВАЗ-2107 требуется установка распредвала и делительной шестерни обратно. Важно настроить привод ГРМ. Да, на 8-клапанном двигателе поршни не будут касаться «тарелок».Однако будут значительные пропуски зажигания (вплоть до того, что двигатель просто не запустится). На этом успешно завершилась замена прокладки ГБЦ ВАЗ-2107. Можно произвести первый запуск и проверить работу мотора. Не забудьте залить в систему антифриз.

Вывод

Итак, мы выяснили, как разбирается и собирается ГБЦ ВАЗ-2107. Запчасти на ВАЗ (особенно если это классическая модель типа «семерки») дешевы.Поэтому такую ​​операцию, как замена прокладки блока, можно выполнить за вполне бюджетные деньги (до 500 рублей). Конечно, при условии, что вы будете делать процедуру самостоятельно. Самое главное — это затяжка болтов. Не выполняйте эту процедуру на глаз. До болта либо не дотянешь, либо шпильку оторвешь. Снять последний будет очень сложно (если только не схватить сваркой и аккуратно открутить по резьбе).

Пошаговая инструкция по снятию и замене GBC.Ремонт головки блока цилиндров от «а» до «что будет, если головка блока цилиндров не будет плотно затянута

4,67 / 5 (93,33%) 3 Голос (ов)

Головка блока цилиндров Относится к одной из важных частей двигателя. В голове есть важные компоненты двигателя. Если возникнут какие-либо проблемы с мотором, потребуется снятие головки блока цилиндров двигателя.

Причины, по которым может быть установлена ​​необходимость снятия головки блока цилиндров на бензиновом двигателе.

  1. Часто снимаются из-за перегрева двигателя.
  2. При замене прокладки блока цилиндров.
  3. Появление трещин на корпусе также является основанием.
  4. Потеря мощности двигателя.
  5. Отсутствие компрессии в двух соседних цилиндрах.
  6. Наличие моторного масла в охлаждающей жидкости.
  7. Потеря охлаждающей жидкости, появление белого выхлопного газа.

Отметим, что снятие головки блока цилиндров на бензиновом двигателе — достаточно серьезная процедура и необходимы определенные навыки, а также специальное оборудование.

Очень важно помнить, что снятие ГБЦ на бензиновом двигателе проводится только при холодном двигателе.

Чтобы приступить к демонтажу , необходимо иметь весь необходимый для этого инструмент, а также динамометрический ключ. Советуем выполнить все действия согласно инструкции по эксплуатации для данной модели двигателя.

Процедуру снятия головки блока цилиндров лучше производить в гараже со смотровой ямой, либо на подъемнике.В первую очередь отсоединяются клеммы от АКБ, а затем снимается АКБ.

Следующая ступень — отключение системы зажигания, а также отключение различных разъемов. Выполняется слив жидкости. Также отсоединились разные шланги, насадки, мешающие снятию головы. Навесное оборудование тоже желательно снимать, т.к. оно будет мешать демонтажу.

После всех процедур отключения головка блока цилиндров бензинового двигателя снимается.Первым делом снимаем крышку. Затем ремень снимается.

Головка блока цилиндров закреплена на двигателе болтами. А при его снятии порядок откручивания необходимо проводить строго по инструкции, указанной в сервисной книжке на данную модель автомобиля.

Доброго времени суток, уважаемые автолюбители! Массовое производство автозапчастей, которое по разным причинам далеко до совершенства.

Ладно, когда до мелочей недружелюбно работать.Но когда дело касается такой важной автомобильной системы, как двигатель, то есть над чем подумать и что делать.

А при необходимости проверить головку блока цилиндров, на герметичность, т.е. полную диагностику, проводят на специальных стендах. И, прежде всего, вам нужно будет снять головку блока, чтобы преподнести ее на сотню.

Хотя необязательно знать технологию снятия и установки GBC, необходимо устранять неисправности.Возможно вы решили провести тюнинг двигателя и соответственно замену распредвала на тюнинг распредвала.

При некоторых операциях, например, с головкой блока, удаление GBC не требуется.

Тех. Масса нюансов, требующих индивидуальной оценки в конкретном случае. В любом случае, зная общие для всех движков особенности снятия и установки GBC, вам будет проще это сделать.

Снятие головки блока цилиндров

Для начала работ по снятию головки блока цилиндров необходимо иметь в этих случаях обязательный динамометрический ключ, а также руководство по ремонту и техническому обслуживанию для вашей модели двигателя.

Для чего? Ведь вы уже сняли и установили Джи-би-си на старые Жигули. Действительно ли Opel GBC отличается? Нет, отличается и не очень по дизайну. Но в момент затяжки болтов крепления GBC могут существенно отличаться.

Подготовка к снятию GBC

  • снимаем аккумулятор и отсоединяем провода системы зажигания;
  • с маркером в руках приступаем к демонтажу всех трубопроводов и шлангов: систем охлаждения, вакуума и т. Д., иду к двигателю. Маркер нужен для того, чтобы последующая установка GBC стала проверкой конструкции вашего двигателя. Перемешивая маркер, что и откуда выходит, вам будет легче при сборке;
  • производим разборку топливных магистралей и так далее;
  • Затем
  • снимает все навесное оборудование, которое установлено на GBC, и будет мешать его снятию.

Непосредственное удаление GBC

  • снимаем крышку GBC;
  • производим снятие крышки ГРМ, ремня зубчатого шкива.При этом не забудьте провести диагностику обратного хода. Обязательно проверьте сальник распредвала и т. Д.
  • Крепежные болты
  • gBC аккуратно и в соответствии со схемой, затянуть болты в обратном направлении. Эта схема есть в руководстве по ремонту.
  • После снятия головки блока цилиндров выполнить плановые ремонтные работы: ремонт узлов и механизмов, замена колодок gBC, доработка GBC. В общем то из-за чего собственно и нужно снимать головку блока цилиндров.Если не поленишься, то еще можно передать GBC в диагностику, где проверишь на герметичность на специальном приборе. Проверка головки блока цилиндров на стенде позволяет с максимальной точностью определить причины многих неисправностей.

Установка головки блока цилиндров

Установка головки блока цилиндров производится в обратной последовательности. Ясно.

В обязательном порядке при снятии ГБЦ требуется замена прокладки головки блока, даже если причина ремонта не в этом.

Также специалисты настоятельно рекомендуют использовать новые болты крепления медвежат. Это связано с их конструктивной особенностью. Затяжка крепежных болтов осуществляется по схеме, указанной производителем, и только с теми параметрами силы затяжного крутящего момента, которые написаны в инструкции. Без amaway по принципу: больше — лучше.

Монтаж всего навесного оборудования, шлангов и трубопроводов производим по составленной вами схеме.

После того, как произведена установка ГБЦ, все проверить на герметичность.Для этого запускаем запуск двигателя. Если вам заменили распредвал, запустите двигатель на малых оборотах.

Контроль правильности Установка Осуществляем визуально визуально на наличие масел масла или охлаждающей жидкости в местах соединения (стыков) ГБЦ с колодкой.

Удачи Вам в непростом, но необходимом ремонте головки блока цилиндров.

Современный автомобиль — апофеоз техники. Однако любая автомобильная техника состоит из мелких деталей, которые в любой момент могут сломаться, украсть, удивить, особенно в машинах, которые находились в эксплуатации несколько лет.

Одной из таких «маленьких» деталей является прокладка GBC. Несмотря на то, что это кажется не такой уж важной деталью, ее поломка может «убить» двигатель. Информация о том, когда необходимо его заменить, как это делать и каковы последствия его поломки, может быть полезна любому автомобилисту, как новичку, так и многолетнему стажу.

Что такое прокладка GBC

Начнем нашу статью с изучения понятия общего назначения головки блоков цилиндров.

GBC — это аббревиатура, в расшифровке — головка блока цилиндров. Это один из основных узлов любой машины. Его назначение — удаление газов в атмосферу.

Назначение самой прокладки — это увеличение плотности в месте крепления блока цилиндров и самого GBC. Сразу отметим, что не следует смешивать две концепции. Есть прокладка головки блока цилиндров, и есть прокладка, которая кладется между верхней частью головки блока цилиндров.Эти прокладки сделаны из резины.

Внешний вид GBC и его прокладок

Несмотря на схожесть этих понятий, в них есть некоторые различия. Прокладка ГБЦ одновременно выполняет три процесса — увеличивает плотность системы охлаждения двигателя, увеличивает плотность масляной системы двигателя, а также герметизирует газораспределительную систему двигателя.

Прокладка

PCC применяется в дизельных и бензиновых двигателях и, как правило, состоит из трех слоев.Основной слой — перфорированная листовая сталь.

Слои прокладки GBC.

Всегда нужно помнить о предстоящем ремонте GBC, и он неизбежен раньше или позже. Прокладка расходная, не предназначена для повторного использования. А когда приступите к ремонту двигателя своей «ласточки», не забудьте поменять прокладку GBC.

Типы прокладок GBC

Прокладки GBC условно разделены на две группы:

1. Неметаллические полосы , которые делятся на два типа:

  • Бесас отсутствует — этот вид прокладок отличается пониженной способностью к усадке и повышенной способностью к восстановлению. Отсутствующие прокладки Bestas отличаются повышенной ценой по сравнению с асбестовыми, но при этом привлекают большей износостойкостью, герметичностью и экологичностью. Применяемые материалы при изготовлении прокладок: синтетическое волокно, резина.

Bescas отсутствуют прокладки GBC.

  • Асбестовые полосы — По свойствам аналогичен собратьям без асбеста. Они эластичны, устойчивы к температуре и эластичны. Как правило, они находят свое применение в Ремкомплекте. Однако по качеству уступает другим видам.

Прокладки из асбеста GBC

2. Прокладки металлические. Они обладают высочайшим качеством и эффективностью. Они равномерно распределяют все давление на поверхности в месте крепления на всю поверхность головки блока цилиндров и блока цилиндров.

Металлическая прокладка GBC

Признаки прокола прокладки GBC

Потребность в замене этой детали может возникнуть в самый неожиданный момент. Однако время, которое она прослужит, исчислить невозможно, так как это сугубо индивидуальный ресурс, зависящий от представления о стиле вождения, качества прокладки, марки и моделей Машыны и т. Д. Стандартная гарантия на прокладку GBC в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости изменения этой детали, нельзя пропустить этот важный момент.Наиболее распространенные среди них:

Эти признаки еще не являются конечным диагнозом, но их не выслушивают. В любом случае, необходимо найти причины и исправить их до того, как двигатель выйдет из строя.

Практически во всех моделях автомобилей разъяснение GBC ничем не отличается. Есть небольшие нюансы, связанные со сценой, в которой затягиваются болты, крепление GBC и как настроить затяжной момент болтов. Все эти данные можно найти в технической документации на эксплуатируемую машину.Если документация отсутствует в бумажном виде, всегда можно найти документацию на желаемую модель автомобиля в Интернете.

Важный момент!

Начиная, откручивая болты крепления GBC, сначала прочистите их. Это предотвратит поломку ключа и защитит болты от повреждения. В противном случае такое повреждение не будет способствовать продвижению болта. Начать раскручивание болтов крепления следует от центра или каждый болт по очереди провернуть на один оборот. Он будет бороться с искажениями.

Сначала отсоедините навесные элементы. Последовательность, в которой производится демонтаж, необходимо обозначить или зарисовать в виде схемы. После того, как все болты откручены, следует отсоединить головку блока и заменить прокладку. Для облегчения центрирования прокладки и головки на корпусе блока есть специальные втулки.

Наша цель — головка блока цилиндров, отмеченная на изображении. Для замены прокладки GBC необходимо удалить все мешающие элементы.

После замены прокладки все детали устанавливаются в обратном порядке. Именно для этого была составлена ​​схема. Винтовые крепления головок цилиндров должны быть строго в соответствии с чертежом конкретного механизма, и строго выдерживать характеристики момента натяжения, которые написал производитель. В этом может помочь динамометрический ключ.

Какими бы ни были характеристики двигателей, независимо от того, какие крепежи и винты закреплены, существуют определенные стандарты и стандарты, которые необходимо соблюдать.Следующая информация пригодится при замене прокладок GBC любой модели автомобиля. Чтобы не загромождать читателя скучными вопросами, как крутить тот или иной винт — опускаем такие подробности. Все эти данные можно вычесть в инструкции по эксплуатации мотора, который установлен на вашем автомобиле. Не поленитесь перечитать эту инструкцию, ведь от того, насколько точно вы будете соблюдать требования и рекомендации производителя, зависит качество вашего ремонта.

  1. Сделайте свой непременный атрибут — маркер.Отключая вложения, а именно разные конвейеры, не поленитесь и не заботьтесь о своей памяти. Она может принести. Просто отметьте каждый шаг. Поверьте — обратную сборку произвести намного проще.
  2. Находясь в автомобильном магазине, чтобы купить прокладку — Убедитесь, что этот элемент соответствует крутящему моменту, указанному производителями двигателей для закручивания винтов цилиндра цилиндра.
  3. Приступая к снятию крепежа, аккуратно избавляемся от налета. Подобный пар может спровоцировать появление парика, и вы не только получите травму, но и повредите паз для винта.И тогда единственный вариант его извлечения — будет пробурено.
  4. Разъемные винты, которыми крепится GBC, следует из центра, делая по пол-оборота к каждому винту. Этим вы снимаете напряжение.
  5. Так как вы уже разобрали блок цилиндров, не поленитесь провести его техосмотр, а также промыть бензином от Nagara. Даже его точно не будет, но поможет выявить другие дефекты, если таковые есть где быть.
  6. Как только вы заменили прокладку, можете не торопиться начинать обратную процедуру сборки.
  7. При завинчивании шурупов нужно использовать динамометрический ключ, не забывая придерживаться всех норм и выдерживать все требования.
  8. После замены старой прокладки на новую поставить GBC на прежнее место, в соответствии с инструкциями.
  9. Снять и закрепить винты следует с повышенной точностью, чтобы не обрываться резьба, а напряжение на винты распределять равномерно.
  10. И не забудьте аккуратно закрепить каждый элемент.

Самостоятельная замена прокладки не требует особых навыков. Важно отнестись к этому делу с должной аккуратностью, чтобы вместо ремонта он еще больше не навредил. Если сломать крепления ГБЦ, то такие винты уже не смогут надежно удерживать головку блока цилиндров. Такая беда никому не понравится. Стартовые работы должны освежить в памяти техническую документацию автомобиля. Внимательно читайте все важные и нужные моменты.

Внимание!

Всегда очищайте болты перед тем, как начать их закручивать.

Запрещается снимать GBC, если подключено навесное оборудование. . Необходимо отключить каждый из ремней, фильтров и приборов. Не забудьте все исправить схематично или сделать фото.

Перед работой с GBC необходимо удалить все насадки

Когда вы безопасно сняли головку блока цилиндров с крепления, вы можете заменить прокладку.Если сделать акцент на втулку, то установить прокладку не составит труда. Теперь осталось установить на место головку блока цилиндров, прикрепить всю систему подвески и затянуть все крепления на динамометрический ключ.

Когда сборка головки блока цилиндров завершена, все крепления должны быть возвращены на свои места. Это поможет вам владеть нарисованной от руки схемой. Как только ремонт будет завершен, еще раз посмотрите на приметы, о которых мы говорили выше. Если их не соблюдают — значит смена кладки прошла успешно.

Инструкция по замене прокладки GBC

В данном руководстве представлены детали, которые можно разобрать для работы с прокладкой GBC, но не на всех моделях обязательно нужно снимать определенные детали, если они не мешают работе. Поэтому некоторые шаги можно пропустить.

  1. Для начала нужно обесточить машину — снять минусовые клеммы с АКБ. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
  2. Снята крышка CHC.При необходимости вместе с ним отключают ресивер, дроссельный узел, впускной и выпускной коллекторы.

    Монтажное оборудование, шланги, датчики снимаются вместе с крышкой GBC

  3. Колодки жгута проводов отсоединены от всех датчиков (массового расхода воздуха, масла, положения дроссельной заслонки, температуры и т. Д.).
  4. Хомут, удерживающий воздушную силу на дроссельном узле, ослаблен, и снимается вместе с воздушным фильтром.
  5. Жгут проводов вытянут из-под магнитолы.
  6. Снимаем крепеж передней крышки распределительной крышки Vala. Сначала снимается она, а потом и ремень ГРМ. Надо закрепить зубчатый шкив от прокрутки.

    Удаление бревна ремня

  7. Снят натяжной ролик и выносную шайбу.
  8. Шестерня с распредвала снята.
  9. Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем оставшийся крепеж.
  10. Винты выкручиваются, ослабляя зажим.От розетки последовательно отсоединяются все шланги: питание радиатора, питающие шланги дроссельной заслонки и ТЭН, вместе со шлангом отсоединяют термостат.
  11. Вынуть крепежные гайки. Отсоединены топливные трубки, шланги слива и подачи топлива.
  12. Постепенно ослабляем 10 болтов крепления головки блока, снимаемых вместе с шайбами.

    Болты GBC нужно откручивать постепенно от края к центру

  13. GBC разбирается вместе с заветной прокладкой.Прокладка отделена от GBC.

    Старая прокладка GBC в плохом состоянии

  14. Вся поверхность спуфинга тщательно очищена от загрязнений, пыли, металлической стружки, пролитого масла и т. Д.

    Поверхность КГК очищена

  15. Новая сетчатая прокладка установлена ​​с учетом центрирующих втулок на GBC. В этом случае проем для прохождения масла в прокладке должен находиться между 3 и 4 цилиндрами.

    Установка новой прокладки GBC

  16. Перед установкой CFC необходимо убедиться, что оба клапана на первом цилиндре закрыты.
  17. После установки GBC и закручивания 10 крепежных болтов, все остальные детали монтируются в обратном порядке.

    После замены прокладки нужно вернуть все детали на прежнее место.

  18. Ремонт завершен!

Внимание!

Вся работа на собственной машине требует не только повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей крепления и доки, используемые производителем, могут иметь существенные отличия.По крайней мере, последовательность действий при ремонте двигателя остается типичной для всех машин.

Также можно посмотреть несколько видеороликов о замене прокладки ГБЦ:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat. B3:

Замена прокладки на Хонда Цивик:

Если нет уверенности в своих силах, и вы опасаетесь сделать только хуже, то лучшим решением будет гнуть машину в сервисный центр.Ведь при том, что операция по смене кладки отличается не сложностью, а некачественным ее монтажом. Неправильная сборка GBC при недостаточном усилии способна образовать масло или охлаждающую жидкость на поверхности детали. Если это произойдет, то будет наблюдаться подтекание жидкости, обязательно будет наблюдаться. Это приведет к необходимости повторной разборки GBC, замены прокладки и выполнения обратного.

Двигатель внутреннего сгорания Состоит из нескольких частей.Это головка, блок и поддон картера. Во время работы мотора выделяется огромное количество тепловой энергии. Для его охлаждения в блоках предусмотрена рубашка с охлаждающей жидкостью. Также мотору нужна смазка. Он перемещается по специальным каналам. Для того, чтобы эти два компонента смешивались друг с другом, предоставляется более черный цвет. В сегодняшней статье мы поговорим о том, как производить автомобиль ВАЗ-2107. При замене прокладки головки также учитываются признаки этой неисправности.

Когда мне менять?

Следует отметить, что GBC на ВАЗ 2101-2107 своими руками изготавливают нечасто.Срок ее замены производитель не регламентирует, так как деталь устанавливается на весь срок службы. Однако бывают случаи, когда это уходит.

Как определить эту неисправность? Первая особенность — это перегрев мотора. Второй — течь в месте соединения блока и головки. Отсюда он может работать как с тосолом, так и с маслом. Также эти две жидкости смешиваются в расширительном баке. При работающем двигателе появляются небольшие пузырьки газа. Все эти признаки говорят о том, что автомобиль требует замены прокладки под головкой.ВАЗ «Классик» — прост в устройстве. Поэтому эту процедуру можно проделать самостоятельно.

Инструменты

Что нам нужно заменить? В процессе работы нам потребуются следующие инструменты:

  • Ключ на 10.
  • Набор головок диаметром 13, 17 и 19 миллиметров.
  • Крысолов Горотток.
  • Удлинители.
  • Ключ динамометрический.
  • Емкость для слива охлаждающей жидкости.
  • Отвертки.

Разборка

Итак, где она начинается на автомобиле ВАЗ-2107, при замене сначала снимаем воздушный фильтр с круглым металлическим корпусом (показан на фото ниже).

Далее откручиваем и достаем наружу карбюратор. После этого приступают к демонтажу остального навесного оборудования. Это распределитель зажигания и провода высокого напряжения. После этого двигатель сливают охлаждающей жидкостью. Требуется подготовить чистую емкость не менее 7 литров.

Сливаем Тосол правильный

На автомобиле ВАЗ-2107, прокладка ГБЦ заменена сравнительно быстро. Однако большую часть операции потребуется слив старой сурьмы. Дело в том, что на «классике» крана для слива обычно нет.Здесь есть «заглушка». Как правильно сделать эту процедуру? Итак, нам понадобится емкость и метр резинового шланга с диметром не менее 1 сантиметра. Одним концом довести до сливной пробки. Другой стороной быстро прислоните шланг к отверстию. Итак, Тосол запускается в наш контейнер. Нужно быть аккуратным, чтобы в руки не сыпался Тосол.

Что дальше?

Как дальше идет замена прокладки GBC ВАЗ-2107? На следующем этапе нам нужно демонтировать механизм. Крепится на 8 болтов.Важно не потерять прижимные шайбы — они нам пригодятся при сборке. На следующем этапе потребуется элемент ГРМ, а именно цепная передача и шестерня. Для этого ослабляем натяжитель и с помощью ключа отпускаем стопорную гайку. Теперь цепь должна расслабиться. Теперь разбираем шестерню.

Крепится к распредвалу на тестере. Отверткой и молотком прогибаем стопор и выкручиваем элемент наружу. Кстати, при желании цепь снимается полностью.Главное, чтобы он не упал. Для этого его проверяют с помощью инструмента для шлифования (например, проволоки).

Как дальше идет замена прокладки ГБЦ? ВАЗ-2107 продолжает стоять на месте, а мы переходим к разборке распредвала. Для этого откручиваем 9 болтов крепления. После отсоединяем приемный патрубок, идущий к выпускному коллектору. Устанавливается на 4 латунные гайки. Если у вас прикручена труба к обычной стали, есть риск порвать шпильку. Будьте предельно аккуратны.При наличии ржавчины или грязного налета используйте универсальную смазку ВД-40.

Снимите головку

Теперь нам нужно снять головку блока. Для этого в руках мощный узел и откручиваем по кругу 10 болтов крепления. Важный момент — сбоку установлен 11-й болт. Он мал. Мы его тоже добываем. Осторожно повторно сожмите элемент и достаньте его.

Установка

Итак, перед нами — раскрытая головка блока. Остается только снять старую прокладку и установить на ее место новую.Важно тщательно очистить поверхность его контакта. Если этого не сделать, масло будет просачиваться через второстепенные каналы в соседнюю камеру и смешиваться с Tosol. Специалисты рекомендуют использовать специальный спрей.

Называется «для снятия колодок». Его стоимость около 400 руб. Объема 300 мл хватит на несколько приемов. Инструкция по применению довольно проста. Необходимо нанести спрей на поверхность блока и через десять минут удалить остатки элемента с чистой детали автомобиля.

На новую прокладку уже нанесен красный силиконовый герметик. Мы можем только установить его на законное место. Используя две направляющие, отцентрируйте элемент в блоке. Теперь осталось только собрать двигатель.

Сборка

Обратите внимание на такой момент, как затяжка GBC. От этой операции будет зависеть многое. Если не соблюдать усилия, прокладка запрещает, и двигатель может закипеть. Поэтому специалистам рекомендуется использовать динамометрический ключ (см. Рисунок ниже).

Болты затягиваются по специальной схеме — от середины к краям. Первое усилие затяжки 4,1 кгс на метр. Второй — 11,45. Это касается десяти больших болтов. А что насчет маленького, 11-го? Здесь коэффициент затяжки составляет 3,8 кгс / м. Если ваш ключ рассчитан на параметр Нм, то необходимо первое затягивание, чтобы соблюсти значение 40 единиц. Второй сделан с усилием от 95 до 117 нм. После того, как был произведен автомобиль ВАЗ-2107 Замена прокладки ГБЦ, нужно установить обратно и очень важно выставить ГРМ.Да, на 8-клапанном моторе поршни не контактируют с «тарелками». Однако будут значительные пропуски зажигания (вплоть до того, что мотор просто не запускается). На этом замена прокладки ГБЦ Цилиндров ВАЗ-2107 успешно завершена. Можно сначала запустить и проверить работу мотора. Не забудьте залить в систему Тосол.

Вывод

Итак, мы выяснили, как снимается головка блока цилиндров ВАЗ-2107.Запчасти на ВАЗ (особенно если это классические модели типа «семерки») стоят недорого. Поэтому такую ​​операцию, как замена укладки блока, можно выполнить за вполне бюджетные деньги (до 500 рублей). Конечно, при условии, что вы будете выполнять процедуру своими руками. Самый простой — это затяжка болтов. Не следует выполнять эту глазную процедуру. У вас либо болт не получается, либо шпилька раскручивается. Последнюю снять будет очень сложно (кроме как схватить сваркой и аккуратно открутить по резьбе).

Ваза ремонт двигателя подразумевает снятие головки блока цилиндров. И насколько это будет сделано правильно, настолько уменьшатся затраты при его установке (физические и финансовые).

Головка блока цилиндров — один из важнейших узлов автомобиля, и правильный ремонт во многом обеспечивает надежную и долгую работу двигателя. И любой ремонт начинается с разборки.

В этом материале подробно описано, как снимать ГБЦ (ГБЦ) с классических автомобилей Семейства ВАЗ.

Снятие головки блока цилиндров

Для начала продвигаем гайки на крышку воздушного фильтра, для этого даже не нужен ключ, так как у этих гаек есть «ушки», за которые их можно открутить.

Перезагрузив крышку, подойти к радиатору охлаждения, слить из него охлаждающую жидкость, которая при снятии головки будет выпадать. Сбоку двигателя, на блоке, есть специальное сливное отверстие, просушенное болтом (или специальным сливным краном).

Важно! Не забудьте открыть крышку радиатора, чтобы не создавалось разрежение, не дающее стоку жидкости.

Затем откручиваем корпус воздушного фильтра (четыре болта), они прижимают корпус к карбюратору. Если на автомобиле установлено газовое оборудование, аккуратно отсоедините форсунки, которые «выходят» на корпус воздушного фильтра.

После снятия крышки фильтра отсоедините форсунки от карбюратора.

Важно! Не забудьте, кроме форсунок, отсоединить тросы «Опора и дроссельная заслонка

» Затем отсоединить патрубки, которые соединены с корпусом мотора сбоку и спереди.Неопытным автомобилистам рекомендуется зафиксировать, где какую форсунку отсоединять. Альтернатива И. по-современному — съемка ключевых моментов разборки на смартфоне.

Некоторые автолюбители утверждают, что резина не мешает снятию головы, но опытные автослеи говорят: «Не поленитесь и снимите». Следующее отсоединяется шлангом печки, а так как часто бывает «аккуратно», то потребуется время и силы.

Теперь начинает отключать глушитель, а это занимает много времени, так как часто «карбюраторы» попадают в коллектор.Локсаристы знают, что лучший инструмент в такой ситуации — WD 40, с его помощью справятся многие проблемы. Каждый автомобилист, особенно с владельцами отечественной техники, должен быть уверен в WD 40!

Глушитель, отсоединенный от коллектора, не обязательно снимать полностью, его можно снять вниз, чтобы он не мешал. При обратном процессе (когда голова вставлена ​​на место) вам будет легче встать на шпильки.

Теперь снимите крышку клапана. В этом процессе нет ничего сложного, мы не будем подробно останавливаться на нем, подъем звездочки и распредвал.

Важно! Подготовьте чистую емкость под болты, чтобы они не упали на землю или пыль.

Болты распредвала, звездочки и т. Д. Складывают саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку.

С помощью накидки или головки откручиваем гайку, которая поползла звездочка. Раскрыв, сняв звездочку с места. Не страшно, если цепь упадет, тогда ее можно легко доставить. Теперь осталось снять распредвал и открутить саму головку блока цилиндров, подготовительные работы мы провели успешно.

Чтобы снять распредвал, воспользуйтесь любым ключом, который есть под рукой, и открутите окна.

Важно! Открутить распредвал нужно из крайних гаек. Это нужно для того, чтобы она не перекручивалась.

Головка блока цилиндров испытывает сильные температурные нагрузки. Из-за этого болты крепления запекаются. Что посоветуете бывалые автомобилисты? Болты нужно аккуратно проехать четверть оборота и оставить в таком положении на время.

Кое-что полезное для вас:

Видео: Снятие блока Классик ВАЗ

Для чего? Для того, чтобы прижимная сила, удерживающая головку блока цилиндров, равномерно распределялась по всем болтам.Иначе, если выдернут первые болты, остальные сорвать будет невозможно.

Чтобы открутить головку нужно приложить много усилий. Но не каждый инструмент выдержит, поэтому выбирать его при покупке нужно внимательно, чтобы не покупать следующий. Чтобы не «рискнуть» при откручивании болтов ГБЦ, рекомендуется использовать любой рычаг.

Не пугайте треску, которая слышна при поломке болта GBC, это нормально. После того, как болты будут оторваны, следует аккуратно аккуратно открутить.Перед удалением GBC стоит еще раз проверить, все ли от него отключено.

Когда визуальный осмотр на предмет неизвестных креплений, забытых кабелей и патрубков завершен, нужно резким движением, но без «фанатизма», оторвать головку блока цилиндров, сдвинуть ее. Эта картина предстанет перед вами.

Если следовать технике безопасности, использовать качественный инструмент и следовать советам более опытных автомобилистов, можно быстро, без лишних затрат и безопасно самостоятельно снять головку блока цилиндров с двигателя классической модели. вазы.

Головка блока цилиндров со снятой головкой позволяет определить состояние клапанов и указать, исправны ли системы двигателей. По цвету тарелок клапанов сделайте предварительную диагностику многих систем и агрегатов, например, качества горючей смеси, на которой работает двигатель. Если все хорошо, то пластинки однородные светло-коричневого или серого цвета.

Печать

Ваз 2107

натяжитель цепи мотора

ВАЗ 2106, как тянуть цепь? 23 ноября 2015 г., 12:12

Владельцы отечественной классики, в частности автомобилей ВАЗ 2106, сталкиваются с проблемой, связанной со детонацией цепи.Неприятный звук издает цепь при движении, если она недостаточно натянута на звездочке распредвала … Этот элемент находится спереди под клапанной крышкой. На ВАЗ 2106 выполнить такой ремонт несложно. Это можно сделать даже без необходимости снимать клапанную крышку, однако начинающим ремонтникам рекомендуется снять крышку. Это позволит оценить результат работы визуально и наощупь.

Особенности конструкции распределительного вала

Проблема с натяжением цепи может быть обнаружена при избыточном газе и увеличении частоты вращения коленчатого вала.Также при спуске машины с холма будет слышен характерный дребезжание.

Конструкция распределительного вала состоит из цепи, демпфера цепи, стопорного штифта, звездочки коленчатого вала, натяжителя и его башмака, а также звездочки дополнительных элементов. Распределительный вал работает благодаря цепной передаче. Натяжение обеспечивается натяжителем, который прижимается к башмаку стержнем. Это натягивает цепь. Необходимость регулировки этой детали может возникнуть в процессе эксплуатации автомобиля. Владельцам ВАЗ 2106 рекомендуется своевременно проводить данный ремонт во избежание других поломок.

Что нужно отремонтировать?

Чтобы избавиться от проблемы с недостаточным натяжением цепи, вам потребуются ключи на восемь, десять и тринадцать, отвертка с плоской головкой, храповик и гаечный ключ, предназначенный для поворота коленчатого вала. Большинство этих инструментов необходимо для снятия крышки клапана и корпуса воздушного фильтра.

Этапы ремонта

После снятия крышки головки блока необходимо надавить на цепь и определить степень ее движения.Накидная гайка откручивается на пол-оборота. При этом можно услышать движение башмака натяжителя с места. Если этого не произошло, нужно слегка ударить по натяжителю, чтобы плунжер натяжителя начал двигаться. Если это не поможет, придется открутить гайки, расположенные на креплении натяжителя, и немного вытащить его отверткой или металлическим стержнем. Затем натяжитель устанавливается в исходное положение.

Коленчатый вал провернуть ключом до ощущения сопротивления. Вы также можете использовать стартер, повернув ключ в замке зажигания на долю секунды.Коленчатый вал должен провернуться всего несколько раз. В этом случае необходимо следить за тем, чтобы коленчатый вал не вращался в обратном направлении. После поворота коленчатого вала цепь автоматически подтянется.

Чтобы убедиться, что цепь достаточно натянута, нужно надавить пальцем на ветви цепи. Если натяжение достаточное, можно приступать к сборке всех снятых деталей, включая крышку клапана и корпус воздушного фильтра. Как видно из описания, такой ремонт не требует особых навыков.На ВАЗ 2106 его необходимо проводить, как только снова появится характерный звук при работе двигателя.

Один из самых ответственных узлов в любом автомобиле — это газораспределительный блок. От его исправности зависит работа всего двигателя. Если сдвинуть фазы хотя бы на один зуб, начнутся провалы, и обороты дестабилизируются. Двигатель будет работать хаотично. Но как сохранить этот узел в хорошем состоянии? Давайте разберемся, как правильно натянуть цепь на ВАЗ-2107 и как определить симптомы неисправности.

Признаки растяжения

Симптомы данной проблемы специфичны. И перепутать их с чем-то другим будет очень сложно.
Итак, основными признаками удлиненной цепи газораспределительного элемента являются:

  • Повышенный шум двигателя. Да, сама цепочка очень шумная. Но в этом случае звук будет сопровождаться характерным лязгом даже на холостом ходу … При нажатии на педаль интенсивность лязга будет возрастать.
  • Нестабильная частота вращения двигателя.Поскольку сейчас мы сместили фазы газораспределения, двигатель будет подрываться. Возникают чрезмерные вибрации, которые передаются телу.

В некоторых случаях ломается демпфер. В этом случае поможет только его замена. Как натянуть цепь на ВАЗ-2107 (инжектор)? Фото процесса есть в нашей статье.

Кстати, на ВАЗ-2107 с питанием карбюраторной системы, в отличие от инжекторных двигателей, для проворачивания коленвала достаточно повернуть храповик. Но не будем забегать вперед и рассмотрим несколько способов, как натянуть моторную цепь на ВАЗ-2107.

Подготовка инструментов

Какие инструменты нам нужны для работы? Как натянуть цепь на ВАЗ-2107 (инжектор)? Чтобы ремонт прошел успешно, нам понадобится набор ключей «на 36» и «на 13», а также головки на «8» и «10».

Дополнительно следует подготовить ограничители поперечной устойчивости, отвертку и плоскогубцы.

Как натянуть цепь на ВАЗ-2107, не снимая клапанных крышек?

Во-первых, нам нужно поставить машину на ровную поверхность и закрепить ее анти откатом.Далее фиксируем рычаг КПП в нейтральном положении. Затем снимите крышку привода. После того, как доступ к цепи освободится, следует немного ослабить натяжитель. Он находится рядом с водяным насосом. Далее головкой «36» поворачиваем коленвал на 360 градусов. После этого затяните натяжитель до максимума. Запускаем двигатель и проверяем уровень натяжения. Стук должен исчезнуть.

Затягивание цепи при снятии крышки клапана

Если цепь по-прежнему шумит, действуйте следующим образом.С помощью ключей снимаем не только привод, но и клапанную крышку со стороны ГБЦ. Затем натяжение цепи можно проверить вручную при отпускании звездочки распределительного вала.

Итак, немного ослабьте натяжитель и проверните коленчатый вал на два оборота. После этого полностью зажать натяжитель цепи ГРМ. Далее проверяем элемент вручную. Проседания быть не должно. Цепочка должна быть эластичной. Если да, установите крышку клапана и крышку привода.

Детали регулировки

Иногда процесс регулировки уровня натяжения может потребоваться несколько раз.Поэтому мы подробно рассмотрим, как выполняется эта процедура. После снятия крышки требуется сбросить давление в натяжителе. Для этого отверните соответствующую стопорную гайку.


Как только он ослабнет, башмак натяжителя издаст характерный щелчок. Если этого не произошло, а контргайка почти откручена, нужно постучать по натяжителю. Иногда в нем заедает поршень. Постарайтесь не повредить этот элемент и аккуратно ударьте через резиновую подушку.В результате выполненных операций элемент должен отломиться.

Как натянуть цепь на ВАЗ-2107? Прокрутите коленвал большим ключом. Он должен остановиться в точке наибольшего сопротивления. Достаточно повернуть пару оборотов. Используя гаечный ключ, зафиксируйте вал в этом положении и затяните накидную гайку. Как натянуть цепь на ВАЗ-2107 своими руками?

Подключаем натяжитель и проверяем, насколько он надежен. Если цепь эластичная, установите все элементы на место и запустите двигатель.При проверке ГРМ привода не должно быть посторонних шумов, которые будут усиливаться с увеличением частоты вращения коленчатого вала.

Как натянуть цепь на ВАЗ-2107 без ключа?

Чтобы провернуть коленвал без шпонки, нужно вывесить задний мост … Далее следует включить пятую передачу. Вращая колесо таким образом, мы повернем вал на несколько оборотов.

Почему это так важно?

Во время работы цепь подвергается значительным нагрузкам.Ведь он взаимодействует с двумя валами — коленчатым и распредвалом. Со временем деталь растягивается. Шаг цепи изменяется, и двигатель начинает работать нестабильно. В результате обороты плавают, а сам механизм прыгает на один или несколько зубцов. Если цепь начинает шуметь, это первый признак диагностики.

Возможно, натяжитель вышел из строя. Но в большинстве случаев спасает элементарная настройка.

Специалисты рекомендуют подтягивать цепь каждые 15 тысяч километров.Сам его ресурс около 100 тысяч. К этому времени деталь необходимо заменить. Соска тоже меняется. Перед тем как натянуть цепь на ВАЗ-2107, проверьте ее состояние. Все необходимые элементы можно найти в ремкомплекте ГРМ ВАЗ-2107.

Вывод

Итак, мы разобрались, как натянуть цепь ГРМ на ВАЗ-2107 несколькими способами. Как видите, всю операцию можно проделать вручную. Главное — вовремя заметить симптомы. Если цепь начинает греметь, значит, она ослабла.А если двигатель стал работать нестабильно, то дополнительно выскочил один или несколько зубцов.

Ролики и оси роликов цепи 2 привода распределительного вала со временем изнашиваются, в результате чего цепь удлиняется («растягивается»). Кроме того, изнашиваются зубья звездочки 1 распределительного вала, звездочки 4 приводных валов вспомогательных агрегатов и звездочки 5 коленчатого вала. Общий износ всех перечисленных деталей приводит к снижению натяжения цепи и изменению исходного взаимного углового расположения валов и, как следствие, к изменению фаз газораспределения и начального момента установки зажигания. .При этом на автомобиле ВАЗ 2106 ухудшается работа двигателя.

Привод распределительного вала и вспомогательные агрегаты ВАЗ 2106:

1 — звездочка распределительного вала; 2 — цепь; 3 — цепной демпфер; 4 — звездочка приводного ролика вспомогательных агрегатов; 5 — звездочка коленчатого вала; 6 — концевой палец; 7 — башмак натяжителя; 8 — натяжитель цепи

Основным внешним признаком ослабления натяжения цепи является характерный звенящий дребезжащий звук, возникающий при резком увеличении оборотов коленчатого вала и последующем резком их уменьшении.
Для восстановления натяжения цепи в приводном механизме распределительного вала и вспомогательных агрегатах установлен полуавтоматический плунжерный натяжитель 8, усилие от которого передается на цепь через башмак 7, снабженный накладкой из специальной износостойкой резины. . Для гашения резонансных колебаний контура служит демпфер 3 с накладкой из такой же резины.
Вам понадобятся: отвертка с плоским жалом, ключи (желательно торцевые) на «8», «10», «13», специальный гаечный ключ для поворота коленчатого вала или головка на «36».
ПОЛЕЗНЫЕ СОВЕТЫ
По рекомендации производителя натяжение цепи можно восстановить без частичной разборки двигателя, только ослабив накидную гайку натяжителя и повернув коленчатый вал на несколько оборотов. Цепь должна автоматически натянуться. Однако на практике часто встречается неисправность — заклинивание плунжера натяжителя в зажиме цанги. В этом случае после ослабления накидной гайки плунжер не отпускается и цепь не натягивается. Чтобы убедиться, что цепь натянута правильно, снимите крышку головки блока цилиндров и визуально проверьте процесс натяжения.
1. Снимите воздушный фильтр

.

2. Снимите крышку ГБЦ

3. Надавливание с небольшим усилием отверткой на ведомую и …

4.… ведущая ветвь цепи, субъективно определяет движение цепи, которое характеризует ее натяжение.
5. Ослабьте накидную гайку натяжителя примерно на 0,5 оборота. При этом визуально движение башмака натяжителя должно быть заметно. Если движения нет, ударьте по накидной гайке несколькими легкими молотками, чтобы освободить плунжер натяжителя.Если в этом случае плунжер не отпускается, полностью отверните накидную гайку и протолкните плунжер через открытое отверстие с помощью подходящего металлического стержня и молотка.
6. Плавно проверните коленчатый вал на 1-1,5 оборота и остановите его в момент наибольшего сопротивления вращению, избегая отдачи в обратном направлении.
7. Затяните накидную гайку натяжителя цепи.
8. Установите на автомобиль ВАЗ 2106 все ранее снятые детали, запустите двигатель и проверьте степень натяжения цепи по издаваемому ею шуму.

Цепь и ремень привода ГРМ — важные детали газораспределительного механизма. Со временем цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходима растяжка, а также дается пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.

Когда нужна растяжка?

Газораспределительный механизм на форсунке ВАЗ 2107 состоит из следующих элементов:

  • шестерни промежуточного и коленчатого вала;
  • распредвал и промежуточные валы;
  • рокер;
  • пустышка;
  • впускной и выпускной клапан;
  • натяжитель;
  • башмак;
  • Цепной привод ГРМ

На фото показаны детали ГРМ.

Компоненты газораспределительного механизма

Благодаря ремню ГРМ, воздушно-топливной смеси и удалению отработанных газов. Его работа осуществляется при помощи цепной передачи или ремня. Они передают крутящий момент от коленчатого вала к распределительному валу.

Валы должны находиться в определенном положении. Для этого на шкив коленчатого вала и звездочку распределительного вала наносятся специальные метки, которые необходимо правильно выставить. Если метки не совпадают, серьезные проблемы с двигателем вплоть до капремонта мотора.

Во время работы цепная передача и ремень находятся под постоянным напряжением, поэтому со временем цепь постепенно растягивается — ее шаг увеличивается. В этом случае двигатель начинает нестабильно работать на холостом ходу, обороты начинают плавать, двигатель может заглохнуть.

Если при увеличении или уменьшении скорости появились металлические звуки, это верный признак натянутой цепной передачи или износа демпфера. Чтобы устранить эти звуки, нужно подтянуть цепь или заменить демпфер.Цепной привод также следует натянуть после замены любых деталей привода ГРМ, включая демпфер и башмак.

Регулировка цепного привода на форсунке ВАЗ 2107 осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидравлическим. Для установки гидронатяжителя на ВАЗ 2107 нужно переделать ГРМ. Вместо штатного часто устанавливают автоматический натяжитель, он надежнее.

Схема газораспределительного механизма

Пошаговая инструкция

Перед началом работ по натяжению цепи автомобиль необходимо установить в удобное положение.Установите ручку КПП в нейтральное положение, зафиксируйте колеса, чтобы машина не катилась во время процедуры.

Инструменты

Для проведения работ необходимы следующие инструменты:

  • Набор торцевых ключей;
  • комплект головок;
  • Плоскогубцы
  • ;
  • Отвертка
  • ;
  • молоток.

Перед началом работы необходимо произвести визуальный осмотр цепного привода. При обнаружении механических повреждений натяжного ролика, башмака, демпфера, звездочек или цепи неисправные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

Иногда натяжение не может быть произведено из-за того, что цепь со временем растягивается, и длины плунжера больше не хватает для регулировки. Если вы не планируете менять изделие, то можно увеличить шток натяжителя для временной забивки, например, надев втулку на конец штанги, с помощью которой крепится воздушный фильтр.Но все же изношенный товар нужно как можно скорее заменить.

Цепной привод ГРМ на автомобилях ВАЗ 2107 достаточно надежен и не нужно так часто регулировать натяжение цепи. Но если двигатель работает явно посторонний стук из-под клапанной крышки спереди, то, скорее всего, цепь болтается и ее нужно подтянуть.

Эта процедура выполняется очень просто на всех автомобилях семейства «классика» и ВАЗ 2107 не исключение. Для проведения этой процедуры вам понадобится всего лишь ключ на 13.

Сначала нужно немного ослабить натяжитель цепи, расположенный на передней правой стороне двигателя. Он примерно находится возле водяного насоса (помпы) и очень хорошо виден на фото ниже:

После того, как он отпущен, можно начинать растяжку. Для этого проверните коленвал автомобиля примерно на 2 оборота, после чего цепь должна автоматически натянуться.

Затем откручиваем ослабленный болт до упора и заводим двигатель, чтобы убедиться, что регулировка прошла успешно.

Если по каким-то причинам не получилось таким образом натянуть цепь, то точно все можно сделать. Для этого вам нужно будет открутить и снять клапанную крышку, но здесь вам потребуются дополнительные инструменты:

  • Трещотка с ключом
  • Головка на 8 и 10
  • Плоскогубцы


Когда клапан снят, звездочка распредвала очень хорошо видна, и соответственно натяжение цепи можно проверить вручную.


Так же проворачиваем коленвал ВАЗ 2107 примерно на пару оборотов.Лично я сделал это включив стартер на долю секунды, а можно сделать это ключом, перекинув его через храповик.

Затем проверяем натяжение вручную, нажимая на боковую ветвь цепи. Он должен быть эластичным и не допускать провисания:


Если настройка не удалась с первого раза, вы можете повторять эту процедуру до тех пор, пока не будет достигнут желаемый результат. Затем необходимо полностью затянуть болт натяжителя.

ВАЗ

2003 Лада 2107 2105 технические характеристики | технические данные | производительность | экономия топлива | выбросы | размеры | лошадиные силы | крутящий момент

ВАЗ Лада 2107

ВАЗ Лада 2107 — заднеприводный дорожный автомобиль с двигателем спереди и четырехдверным кузовом седан.ВАЗ Лада 2107 относится к семейству моделей 2105 от ВАЗа. Мощность обеспечивается одним верхним распредвалом, 1,6-литровым 4-цилиндровым двигателем без наддува с 2 клапанами на цилиндр, который обеспечивает мощность и крутящий момент 73,4 л.с. (74 л.с. / 55 кВт) при 5600 об / мин и 120 Н · м (89 фунт · м). футов / 12,2 кгм) при 3000 об / мин соответственно. Двигатель приводит в движение колеса через 5-ступенчатую механическую коробку передач. Заявленная масса в снаряженном состоянии — 1060 кг. Утверждается, что он развивает максимальную скорость 155 км / ч или 96 миль в час, заявленный расход топлива составляет 6 км / ч.9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город.

2003 ВАЗ Лада 2107 технические характеристики

Советы по автострахованию ВАЗ

Обдумайте стоимость страховки автомобиля перед покупкой, если страхование по более низкой ставке является вашим наивысшим приоритетом. Некоторые автомобили гораздо дешевле застраховать, чем другие.

Основные факты

ВАЗ Лада 2107, 2003

г.в. 2105 21070 краткие сведения
Какой тип кузова? 4-дверный седан / седан с 4/5 местами
Как долго? 4145 мм
Насколько тяжелый? 1060 кг
Двигатель какого размера? 1.6 литров, 1569 см 3
Сколько цилиндров? 4, прямой
Какая мощность? 74 л.с. / 73,4 л.с. /55 кВт при 5600 об / мин
Какой крутящий момент? 120 Нм /89 фут-фунт / 12,2 кгм при 3000 об / мин
Как быстро? 0-100 км / ч : 16 с
Как быстро? 155 км / ч , 96 миль / ч
Насколько экономично? 6.9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город
Пожалуйста, рассмотрите возможность пожертвования


Если вы нашли этот сайт полезным, подумайте о том, чтобы внести свой вклад в его работу.
Используйте биткойн-кошелек 14NWELtwUa1hLfdiHuZk9R2kjfrCVyQQtc , чтобы сделать пожертвование.

рэнд рэнд
ВАЗ Лада 2107 2003 г. данные
кузов
Тип кузова 4/5 местный седан / седан
Кол-во дверей 4
Дизайнер
размеры и вес
мм дюймы
Колесная база 2424 мм 95.4 дюймы
Колея / протектор (перед) 1365 мм 53,7 дюймы
Колея / протектор (задний) 1321 мм 52 дюймы
Длина 4145 мм 163,2 дюймы
Ширина 1620 мм 63.8 дюймов
Высота 1446 мм 56.9 дюймы
Дорожный просвет
передаточное отношение длины к колесной базе 1,71
Снаряженная масса 1060 кг 2337 фунтов
Распределение веса
Объём топливного бака
аэродинамика
Коэффициент лобового сопротивления
Фронтальная зона
CdA
двигатель
Тип двигателя безнаддувный бензин
Производитель двигателя
Код двигателя 2106
Цилиндры Прямой 4
Вместимость 1.6 литровый
1569 куб.см
(95,746 куб.дюймов )
Диаметр цилиндра × ход поршня 79 × 80 мм
3,11 × 3,15 дюйм
Отношение диаметр цилиндра / ход поршня 0,99
Шестерня клапана распредвал одинарный верхний (SOHC)
2 клапана на цилиндр
Всего 8 клапанов
максимальная выходная мощность 74 PS (73.4 л.с. ) (55 кВт )
при 5600 об / мин
Удельная мощность 46,8 л.с. / литр
0,77 л.с. / куб. Дюйм
максимальный крутящий момент 120 Нм (89 фут-фунт ) (12,2 кгм )
при 3000 об / мин
Удельный крутящий момент 76,48 Нм / литр
0,92 фут-фунт / куб. М 3
Конструкция двигателя
поддон
степень сжатия
Топливная система
bmep (среднее эффективное давление тормоза) 961.1 кПа (139,4 фунтов на кв. Дюйм )
Максимальная частота вращения
подшипники коленчатого вала
Охлаждающая жидкость двигателя Вода
Единичная мощность 392,25 куб.см
Аспирация Нормальный
Компрессор НЕТ
Интеркулер Нет
Каталитический нейтрализатор Y
производительность
Время разгона 0-80 км / ч (50 миль / ч)
Разгон 0-60 миль / ч
Время разгона 0-100 км / ч 16 с
Время разгона 0-160 км / ч (100 миль / ч)
Текущая четверть мили
Постоянный километр
Максимальная скорость 155 км / ч (96 миль / ч )
Удельная мощность Чем выше, тем лучше 70.21 л.с. / тонна (1000 кг )
0,07 л.с. / кг
51,64 кВт / тонна (1000 кг )
0,05 кВт / кг
69,25 л.с. / тонна (1000 кг )
69,25 л.с. / кг
0,03 л.с. / фунт
Отношение массы к мощности Чем ниже, тем лучше 19,37 кг / кВт
32,35 фунт / л.с.
расход топлива
Расход топлива 6.9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / в городе
универсальный расход топлива (рассчитанный из вышеупомянутого)
л / 100 км 6,9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город
км / л 14,5 / 10,9 / 10,3 км / л 90 км / ч / 120 км / ч / город
UK MPG 40,9 / 30,7 / 29,1 миль на галлон в Великобритании 90 км / ч / 120 км / ч / город
MPG США 34,1 / 25,6 / 24,2 миль на галлон США 90 км / ч / 120 км / ч / город
Выбросы углекислого газа
Расчетный портфель CO 2 ? 215.30 г / км
Группа VED (Великобритания)
CO 2 Effizienz (DE)
шасси
Положение двигателя перед
Схема двигателя продольное
Ведущие колеса задний привод
Разделение крутящего момента НЕТ
Рулевое управление
оборотов от упора до упора
Диаметр поворота
Подвеска передняя
Подвеска задняя
Размер переднего колеса
Размер заднего колеса
Шина передняя 175/70 13
Шины задние 175/70 13
Тормоза F / R
Диаметр переднего тормоза
Диаметр заднего тормоза
Зона торможения
Коробка передач 5 ступенчатая механика
Передаточное число высшей передачи
Передаточное число главной передачи 3.90
общий
Carfolio.com ID 112596
Всего произведено
Код модели 21070
Семейство моделей 2105
RAC рейтинг 15,5
Класс страхования Информация отсутствует
Налоговая группа Информация отсутствует
2003 ВАЗ Лада 2107 добавлен 2004-08-04.
Последнее изменение 28 февраля 2013 г.
Выполните поиск на Carfolio.com с помощью Google:

© Carfolio.com — все спецификации, представленные на этом сайте, их отображение и форматирование принадлежат Carfolio.com. Несанкционированная перепечатка запрещена.

Затяжка болтов двигателя, ПРАВИЛЬНО

15 февраля 2019

Мы все сталкивались со следующим сценарием в какой-то момент нашей карьеры: клиент представляет автомобиль, на котором прокладка головки блока цилиндров была заменена на оригинальную замену X-число месяцев назад, и который теперь показывает безошибочные признаки того, что замененная прокладка снова взорвалось.

Заказчик утверждает, что с тех пор и до настоящего момента двигатель не перегревался ни разу и что охлаждающая жидкость в системе охлаждения за это время не была потеряна. Более того, чтобы доказать, что работа не была выполнена механиком на заднем дворе, заказчик представляет профессиональный счет, в котором четко указано, что все необходимые инженерные работы и испытания были выполнены, и что водяной насос, термостат и шланги радиатора были заменены в то время. заменена оригинальная прокладка. Радиатор также прошел химическую очистку, и исторические коды неисправностей отсутствуют.Так что же пошло не так?

Хотя есть много возможных вещей, которые могли пойти не так, в нашем гипотетическом примере, однако, наиболее вероятной причиной является то, что головка блока цилиндров не была затянута должным образом. Таким образом, в этой статье мы более подробно рассмотрим, как работают болты, что нужно учитывать при затяжке критических болтов, и, что более важно, почему болтовые соединения выходят из строя, начиная с определения некоторых общих терминов, которые часто используются, но не всегда понимаются. , например —

Предварительная нагрузка

«Предварительный натяг» — это общий термин, описывающий натяжение или зажимное усилие, которое болт оказывает на соединение, когда болт затягивается.На практике предполагается, что общая сила зажима на ненагруженном болтовом соединении, таком как головка цилиндра, прижимаемая к блоку двигателя, равна предварительному натяжению всех болтов и противоположна ему. Следовательно, если указанный предварительный натяг не применяется ко всем болтам головки цилиндров в равной степени, почти наверняка может возникнуть одна или несколько проблем, таких как усталостное разрушение одного или нескольких болтов, или вибрация может привести к ослаблению одного или нескольких болтов, приводящий к выходу из строя сустава.

Пробная нагрузка

Пробная нагрузка всегда выражается в единицах силы, таких как ньютоны (Н) или фунт-сила (фунт-сила), и поэтому это одно из трех механических свойств, которые определяют общую прочность на растяжение болта, два других свойства, являющиеся пределом текучести и пределом прочности.

По сути, «пробная нагрузка» относится к максимально допустимой растягивающей силе, которую может выдержать болт без пластической деформации этого болта. Другими словами, болт должен оставаться в упругой фазе, когда к болту прилагается заданная испытательная нагрузка. На критических болтах двигателя и подвески испытательная нагрузка обычно составляет от 85% до примерно 95% предела текучести болта.

Предел текучести

Предел текучести относится к растягивающей силе, которая должна быть приложена к болту, чтобы вызвать определенную остаточную деформацию в болте.В большинстве случаев указанная деформация ограничивается примерно 2% длины болта.

Максимальная сила

Предел прочности означает максимальное усилие натяжения, которое болт может выдержать без разрушения.

Так что все это значит?

На практике все вышеперечисленное можно применить к обычным болтам двигателя, которые нужно было просто затянуть до заданного значения крутящего момента, чтобы обеспечить требуемую силу зажима в двигателях, которые не состояли из разных материалов, т.е.е., как блок двигателя, так и головка (и) блока цилиндров были изготовлены из чугуна.

В этих двигателях все части двигателя расширялись с одинаковой скоростью, когда они были горячими, и сокращались с той же скоростью, когда они охлаждались. На практике это означало, что если бы правильное значение крутящего момента было приложено, скажем, ко всем болтам головки цилиндров, каждый из болтов растянулся бы в достаточной степени, чтобы обеспечить зажимное усилие, необходимое для надежного уплотнения прокладки как на головке цилиндров, так и на блоке цилиндров. .

Следует отметить, что даже несмотря на то, что обычные болты несколько растягивались в процессе затяжки, их предел текучести никогда не превышался, а это означало, что эти болты восстанавливали свою первоначальную длину после снятия предварительного натяга. По этой причине было возможно (и безопасно) повторно использовать обычные болты головки блока цилиндров несколько раз, если они не были заметно корродированы, изъедены или иным образом повреждены.

Однако новые конструкции двигателей, в которых использовались разные материалы, такие как чугун для блока цилиндров и алюминий для головок (головок) цилиндров, означали, что обычные болты больше не могли удерживать эти двигатели вместе, поскольку чугун и алюминий расширяются и сжимаются при совершенно разные ставки.Таким образом, чтобы решить проблему с разницей в скорости расширения / сжатия, конструкторы двигателей были вынуждены разработать болты, которые можно было предварительно нагружать до предела текучести без разрушения; эти болты известны как —

Момент до текучести / Болты с угловым моментом

Как и в случае с обычными болтами, болты текучести также затягиваются до тех пор, пока они не деформируются, но с тем отличием, что болты текучести затягиваются до тех пор, пока они не деформируются окончательно, что с нашей точки зрения механиков является наиболее важной характеристикой, которую необходимо соблюдать. ум, и вот почему —

Когда момент затяжки болта головки блока цилиндров, или, если на то пошло, любой другой критический момент затяжки болта двигателя затягивается, он проходит две важные фазы, это (для наших целей) —

Эластичная фаза

На этом этапе болт растягивается при приложении к нему крутящего момента, но если крутящий момент будет снят, болт вернется к своей исходной длине.Важно помнить, что в упругой фазе болт не обеспечивает достаточного зажимного усилия, чтобы надежно удерживать головку блока цилиндров.

Пластиковая фаза

По мере увеличения нагрузки на болт он подвергается пластической фазе, что означает, что болт растягивается до точки, из которой он не может восстановить свою первоначальную длину, если нагрузка на него будет снята. Именно в этом состоянии болт обеспечивает необходимое усилие зажима, чтобы надежно удерживать головку блока цилиндров.

Разделительная линия между упругой и пластической фазами называется пределом текучести, отсюда и термин «крутящий момент до текучести» болта. Обратите внимание, что эта разделительная линия является функцией комбинированного воздействия нескольких факторов, включая крутящий момент, прикладываемый к болтам, материал, из которого изготовлен болт, наличие (или отсутствие) покрытий, гальванических покрытий или смазки на любой части. болт, угол наклона резьбы, а также диаметр болта.

Все перечисленные выше факторы, в дополнение к некоторым, не перечисленным, были включены в так называемый «Nut Factor», который обычно обозначается как «K» на языке инженеров.Однако нам не нужно здесь углубляться в сложность вычисления орехового фактора; достаточно сказать, что если техник использует правильно откалиброванный динамометрический ключ и индикатор угла для затяжки головки блока цилиндров, маловероятно, что предел текучести болтов будет превышен.

Тем не менее, если предел текучести болта будет превышен, техник почувствует явное «смягчение» нагрузки, как если бы резьба была сорвана с болта. В этот момент болт чрезмерно растянут (если он не сломается первым) и большая часть, если не вся сила зажима, создаваемая этим болтом, теряется, что подводит нас к следующему пункту —

Как затянуть динамометрические болты

Как и в случае с обычными болтами, болты с крутящим моментом до предела текучести также затягиваются в определенной последовательности и с заданным количеством этапов, чтобы предотвратить деформацию головки блока цилиндров (или любых других компонентов), но с очень важным отличием, что начальная установка крутящего момента, которая известна поскольку «крутящий момент прижима» всегда относительно низкий.Например, типичная последовательность затяжки ГБЦ может выглядеть так —

  1. Затяните все болты последовательно и в два этапа с моментом затяжки, скажем, 30 Нм.
  2. Поверните все болты на 90 градусов в правильной последовательности затяжки
  3. Поверните все болты еще на 90 градусов в правильной последовательности затяжки.

ПРИМЕЧАНИЕ: Приведенный выше пример процедуры затяжки — это просто пример, который предназначен для иллюстративных целей.Всегда обращайтесь к предписанным производителем процедурам и спецификациям при установке болтов, чтобы избежать проблем в дальнейшем.

Целью приложения градусов вращения является обеспечение того, чтобы все болты были доведены до предела текучести с большей точностью, чем может дать простое значение крутящего момента, потому что при заданном вращении учитывается тот факт, что только около 10-15 процентов крутящего момента значение приводит к полезной зажимной силе. По сути, затяжка болтов в градусах вращения в значительной степени устраняет эффекты трения между резьбой и опорной поверхностью между головкой болта и подшипниковой шайбой.Применение градусов вращения, в отличие от значения крутящего момента, также устраняет недостаточную или чрезмерную затяжку, вызванную плохо откалиброванными динамометрическими ключами, поскольку угол поворота не зависит от прилагаемого крутящего момента.

С практической точки зрения следует отметить, что при приложении градусов вращения к болтам головки блока цилиндров достигаемые конечные усилия зажима обычно находятся в пределах 10% от указанных пределов текучести, тогда как при простом значении крутящего момента конечные усилия зажима могут быть быть на 30% ниже требуемого.Основная причина больших расхождений при использовании чисто значений крутящего момента заключается в большом разбросе значений крутящего момента (также известном как разброс значений предварительного натяга), который в основном является результатом общего коэффициента трения, который является функцией комбинированного трения под болтом. головкой и между ответными резьбами.

На практике крутящий момент для податливости болтов, которые были затянуты должным образом, будет надежно удерживать головку блока цилиндров в течение всего срока службы двигателя, за исключением, конечно, таких бедствий, как перегрев двигателя, поскольку предел текучести болтов был разработан с учетом дифференциальные скорости расширения / сжатия, которые вызывают относительные боковые перемещения между компонентами.

Еще о чем следует помнить

Сказав все вышесказанное, при установке болтов головки блока цилиндров следует учитывать и другие соображения, наиболее важным из которых является —

НЕ используйте метчики для очистки резьбовых отверстий

Хотя очистка от коррозии и других дефектов резьбы отверстий под болты головки блока цилиндров в блоках цилиндров крайне важна, не менее важно НЕ использовать для этого обычный метчик для нарезания резьбы.В отличие от метчиков для нарезания резьбы, пример которых показан выше, обычные метчики для нарезания резьбы удаляют материал с резьбы, из-за чего ступени могут выпадать из отверстия при затягивании болта.

Кроме того, не забудьте продуть заводским воздухом весь мусор из отверстий после процесса очистки и убедиться, что в отверстиях не осталось масла или других жидкостей.

Смазывать или не смазывать новые болты

Хотя по этому поводу существует столько же мнений, сколько и техников, спорящих за или против практики, факт остается фактом: для затяжки сухого болта требуется гораздо больше усилий, чем для затяжки смазанного.

Однако реальная проблема заключается в том, что некоторые смазочные материалы могут работать слишком хорошо, и противозадирные составы являются хорошим примером. Имейте в виду, что любой резьбовой крепеж полагается на трение, чтобы оставаться затянутым, поэтому, если используется смазка, которая позволяет вибрации и тепловым циклам преодолевать это трение, крепеж откручивается сам. Имейте в виду, что противозадирные составы предназначены для использования на крепежных деталях, которые необходимо снимать без разрушения, что НЕ относится к болтам головки блока цилиндров.

Тем не менее, большинство поставщиков запасных болтов предоставляют инструкции по смазке новых болтов головки цилиндров, но во многих случаях в инструкциях не упоминается конкретный смазочный материал или, что еще хуже, не исключается или запрещается использование определенных смазочных материалов. В таких случаях лучше всего обратиться к поставщику за конкретными подробностями о рекомендуемых смазочных материалах или использовать специальную смазку для болтов в строгом соответствии с инструкциями, прилагаемыми к продукту.

Заключение

Из всего вышеперечисленного должно быть очевидно, что установка критических болтов двигателя влечет за собой гораздо больше, чем просто ввинчивание болтов и их затяжку до тех пор, пока динамометрический ключ не отключится. Фактически, большой процент отказов прокладок головки блока цилиндров может быть напрямую связан с плохой или неправильной процедурой затяжки болтов неопытными механиками, которые, если они это прочитают, должны принять во внимание четыре наиболее распространенные причины, по которым болты, и особенно головка блока цилиндров болты, «откручиваются» сами —

  • Использование ранее использованного крутящего момента для деформации болтов
  • Недостаточная предварительная нагрузка при установке болтов, которая обычно вызывает чрезмерные относительные поперечные перемещения между компонентами
  • Упругие взаимодействия между болтами: это может произойти, когда затяжка одного болта в многоболтовых соединениях (например, головках цилиндров) влияет на предварительную нагрузку (и) соседних болтов.Преобладающей причиной упругого взаимодействия между болтами является несоблюдение предписанной последовательности затяжки болтов.
  • Ослабление предварительных нагрузок болта в результате проскальзывания прокладки или ее заделки в головку блока цилиндров. Основная причина этого явления — использование некачественных прокладок головки, которые имеют тенденцию расширяться и / или сжиматься во время термоциклирования. Единственный надежный способ избежать этого — использовать запасные прокладки головки блока цилиндров.

Купить Детали двигателя для Лада Нива 1600 по низкой цене

В этом разделе вы можете купить Детали двигателя для Лада Нива 1600.

Двигатель — самая важная из автомобильных систем. Без двигателя нет движения, следовательно, нет машины. По аналогии со строением человека двигатель — это сердце автомобиля.
В соответствии с назначением двигатель является источником механической энергии, необходимой для управления автомобилем. Для получения механической энергии в двигатель автомобиля преобразуется другой вид энергии (энергия сгорания топлива, электрическая энергия и т. Д.).Источник энергии должен находиться прямо на автомобиле и периодически пополняться.
Передача механической энергии от двигателя к ведущим колесам осуществляется через трансмиссию. Конструктивная интеграция двигателя и трансмиссии — всем известное название силовой установки.
В этом разделе вы можете приобрести поршни, коленвал, распредвал, шатуны, клапаны.

Поршень является наиболее характерной частью двигателя внутреннего сгорания, поскольку именно с его помощью реализуется термодинамический процесс двигателя.
Условия, в которых работает поршень, являются экстремальными и характеризуются высоким давлением, температурой и инерционными нагрузками. Поэтому поршни на современных двигателях изготавливаются из легкого, прочного и жаропрочного материала — алюминиевого сплава, реже из стали. Поршни изготавливаются двумя способами — методом литья под давлением или т. Н. Штамповкой. кованые поршни.

Коленчатый вал — один из самых ответственных и дорогих конструктивных элементов двигателя внутреннего сгорания.Он преобразует возвратно-поступательное движение поршней в крутящий момент. Коленчатый вал воспринимает периодические переменные нагрузки от сил давления газов, а также сил инерции движущихся и вращающихся масс.
Коленчатый вал двигателя, как правило, является прочным конструктивным элементом, поэтому его правильно называть деталью. Вал изготавливается из стали методом ковки или чугуна путем литья. На дизельных и турбированных двигателях устанавливаются более прочные стальные коленчатые валы.

Распредвал в газораспределительном механизме обеспечивает выполнение основной функции — своевременное открытие и закрытие клапанов, за счет чего втягивается свежий воздух и выпускаются выхлопные газы.В целом распредвал контролирует процесс газообмена в двигателе.
Для уменьшения инерционных нагрузок и увеличения жесткости элементов газораспределительного механизма распредвал должен располагаться как можно ближе к клапанам. Поэтому стандартное положение распредвала на современном двигателе в ГБЦ — т. Н. верхнее расположение распредвала.
В газораспределительном механизме используется один или два распределительных вала на ряд цилиндров. В одновальной конструкции обслуживаются впускные и выпускные клапаны (по два клапана на цилиндр).В двухвальном газораспределительном механизме один вал обсуждает впускные клапаны, другой — выпускной (два впускных клапана и два выпускных клапана на цилиндр).

Шатун образует важное звено между поршнем и коленчатым валом, преобразуя поступательное движение первого во вращательное движение второго.
В двигателе шатун подвергается значительным переменным нагрузкам от растяжения до сжатия.Поэтому он должен быть прочным, жестким и легким. Шатуны изготавливаются из стали методом литья или горячей штамповки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
