Колеса и шины автомобиля БелАЗ
Категория:
Автомобили БелАЗ
Публикация:
Колеса и шины автомобиля БелАЗ
Читать далее:
Колеса и шины автомобиля БелАЗ
На автомобили-самосвалы БелАЗ устанавливается шесть колес, а на автомобиль-тягач БелАЗ-531 — два колеса. К каждому автомобилю прикладывается одно запасное колесо.
Колесо состоит из обода, бортовых колец и посадочного кольца, удерживаемого замочным кольцом. Обод и посадочное кольцо имеют конические полки, на которые под действием давления воздуха плотно насаживается своими бортами шина.
Шина состоит из покрышки, камеры, ободной ленты и резиновой прокладки. В камере имеется вентиль для накачки шины, который выведен наружу через паз, профрезерованный в ободе.
Рекламные предложения на основе ваших интересов:
Вентили передних и задних внутренних колес обращены внутрь автомобиля, а задних наружных колес — наружу. Давление воздуха в шинах — 5 кГ/см2.
Колеса передней оси автомобиля крепятся к ступицам прижимами, а колеса заднего моста — при помощи клиньев и прижимов. Между внутренними и наружными колесами заднего моста устанавливаются распорные кольца.
Монтаж и демонтаж колес. Перед снятием колес во избежание несчастных случаев выпустить воздух из камер. При снятии заднего колеса воздух выпустить из камер обоих колес.
Для снятия переднего колеса отвернуть гайки и снять прижимы, а для снятия задних колес, кроме того, снять направляющий диск и вынуть клинья. При снятии и установке колес необходимо оберегать от повреждения вентили.
При разборке и сборке колеса нужно пользоваться монтажными лопатками, имеющимися в комплекте инструмента. Разборку колеса производить в следующем порядке.
Рис. 112. Разборка колеса:
а—снятие замочного кольца; б — снятие посадочного кольца
Отжать бортовое и посадочное кольца и снять замочное кольцо (рис. 112). Снять посадочное и бортовое кольца и перевернуть колесо. Вынуть из шины обод и снять бортовое кольцо. Вынуть из покрышки ободную ленту и камеру, снять с вентиля подкладку.
Собирают колесо в обратном порядке. Камеру и соприкасающиеся с ней поверхности при сборке припудрить тальком и убедиться, что внутри покрышки нет посторонних предметов.
Перед сборкой все детали колеса очистить от грязи и осмотреть. Трещины, забоины и вмятины на деталях колеса не допускаются.
Перед установкой колеса на автомобиль предварительно накачать шину до давления 0,8—1,0 кГ/см2, после чего проверить правильность посадки замочного кольца. При накачке колеса замочное кольцо должно быть внизу.
На ступицу переднее колесо устанавливать в следующем порядке.
Совместить паз на ступице с ограничителем обода и надеть колесо на ступицу. Установить верхний и нижний прижимы и затянуть гайки. Провернуть колесо на 90°, установить верхний и нижний прижимы и затянуть гайки с усилием, необходимым для обеспечения неподвижности колеса на ступице при его поворачивании. Проверить биение колеса и затянуть гайки до отказа. Затянуть все гайки (момент 45—50 кгм) и проверить окончательно биение колеса. Биение колеса по боковине покрышки должно быть не более 8 мм. После этого накачать шину воздухом до давления 5 кг/см2. При накачке шины нельзя стоять напротив колеса.
Задние колеса устанавливать в аналогичном порядке.
Колеса одноосного автомобиля-тягача БелАЗ-531 несколько своеобразны по конструкции. Шина (рис. 113) установлена непосредственно на ступицу колеса. Внутреннее посадочное кольцо приварено к ступице, а наружное стопорится замочным кольцом. Подпорное кольцо 3 поддерживает камеру и ободную ленту изнутри. Давление воздуха в колесах — 3,5 кг/см2. Вентили для накачки шин обращены наружу.
Рис. 113. Колесо автомобиля-тягача БелАЭ-531:
1 — шина; 2 — бортовое кольцо; 3 — подпорное кольцо; 4 — ободная лента; 5 — ступица колеса; 6 — замочное кольцо; 7 — обод
Для снятия колеса выпустить воздух из камеры, отжать бортовое и посадочное кольца и снять замочное кольцо. После этого снять бортовое и посадочное кольца и шину.
Устанавливать колесо в обратном порядке.
Перед накачиванием шины следует убедиться, что замочное кольцо установлено правильно.
Техническое обслуживание колес и шин
Ежедневно после возвращения в гараж и при стоянках осмотреть шины и удалить застрявшие в них посторонние предметы.
Через 100 ч работы проверить давление в шинах, которое должно быть 5 кг/см2 для автомобилей-самосвалов и 3,5 кг/см2 для автомобиля-тягача. Подтянуть гайки крепления колес (момент 45—50 кГм).
Предохранять шины от попадания на них нефтепродуктов, которые разрушают резину. При попадании нефтепродуктов протереть шины досуха.
Не применять на одном автомобиле шины с различным рисунком и износом протектора, особенно на сдвоенных задних колесах.
Избегать резких торможений автомобиля, не допускать его перегрузки, рывков и пробуксовки колес при трогании с места и при переключении передач. Груз располагать равномерно по всей платформе.
В случае перегрева шин остановить автомобиль и дать остыть шинам. Нельзя снижать давление в шинах, если оно повышается вследствие нагрева шин, особенно в жаркую погоду.
Не рекомендуется стоянка автомобиля, а также эксплуатация его при давлении в шинах, не соответствующем норме, так как это приводит к быстрому отказу шин в работе.
При хранении автомобиль устанавливать на колодки, разгрузив тем самым шины. Допускается хранение автомобиля без установки на колодки: порожнего — не более 10 дней, груженого — не более 2 дней.
Рекламные предложения:
Читать далее: Рулевое управление автомобилей-самосвалов автомобиля БелАЗ
Категория: — Автомобили БелАЗ
Главная → Справочник → Статьи → Форум
stroy-technics.ru
БелАЗ-75710: технические характеристики
Больше не бывает
Этому самосвалу нет равных по грузоподъёмности в мире. Специалисты Белорусского автозавода намного превзошли своих коллег – производителей сверхтяжёлой техники из Германии и США, создав гигантский БелАЗ-75710. Грузоподъёмность данной модели составляет 450 тонн. В начале 2014 года БелАЗ-75710 установил абсолютный рекорд, когда провёз по испытательному полигону груз массой в 503 с половиной тонны. Представляем Вашему вниманию полный обзор этого уникального карьерного самосвала.
Сразу стоит отметить, что БелАЗ-75710 – это не просто выставочный образец, как можно подумать сначала. И не единственный в своём роде «грузовик-рекордсмен», этакая «рекламная витрина» Белорусского автозавода. Разумеется, Жодинское предприятие давно в рекламе не нуждается. Это – серийная модель!
Первый же экземпляр самого большого на планете грузовика вскоре после своего появления на публике (осенью 2013 года, на 65-м дне рождения завода БелАЗ), уже отправился трудиться на угольном разрезе «Черниговец», что в городе Берёзовском, на Кузбассе. Вслед за ним было построено ещё несколько этих уникальных автомобилей, также поставленных в Кемеровскую область.
Практическое применение и рабочие моменты
Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. БелАЗ-75710 обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире.
Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник БелАЗ-75710 не является исключением из этого правила.
Но: рабочая смена БелАЗа в карьере продолжается 23 часа в сутки! (Один час, в среднем, тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс БелАЗы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.
Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля БелАЗ-75710). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.
БелАЗ‑75710 на испытательном полигоне.
Дизельных двигателей у БелАЗ-75710 два; каждый из них работает в паре со своим генератором; все системы, отвечающие за обеспечение работы моторов, у каждого из них независимые. В связи с этим некоторые утверждают, что без нагрузки БелАЗ-75710 движется, задействуя только один мотор, для экономии горючего, а оба мотора вместе включаются в работу только при перевозке груза.
На самом деле это не так. Конечно, такая схема работы двигателей гиганта теоретически возможна, но практически она ещё не реализована. Пока. Потому что такие планы у конструкторского бюро Белорусского автозавода есть. Ведь это действительно поможет сэкономить большое количество дизтоплива, ещё более повысив экономическую отдачу от эксплуатации сверхтяжёлого самосвала.
Планы эти уже близки к осуществлению, и скоро порожний БелАЗ-75710 будет передвигаться на одном дизеле, а у загруженного будет подключаться второй. Причём для равномерности износа левый и правый двигатели на холостом пробеге будут включаться поочередно. Пока же экономию топлива обеспечивает другое новое инженерное решение – применение одновременно двух дифференциалов – меж-осевого и меж-бортового.
Все условия для продажи, дальнейшей модернизации и развития у модели БелАЗ-75710 есть. Циклично повторяющиеся кризисы в мировой экономике способствовали появлению у производственников настойчивого стремления снижать расходы на добычу и транспортировку полезных ископаемых. Гигантский самосвал из Белоруссии как раз подходит для удовлетворения этих стремлений, когда речь идёт о промышленных разработках угля и руды в открытых карьерах. Поэтому современным экономическим реалиям БелАЗ-75710 соответствует.
История создания модели и её ближайший по ТТХ аналог
Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, БелАЗу-75710 нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями».
Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2.
Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском БелАЗе неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.
Наглядно: БелАЗ‑75710 и автомобиль «Волга».
Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик – с двумя поворотными мостами на восьми шинах. На компонентах 42-тонного БелАЗа был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления.
В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине – БелАЗ‑7520. Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».
В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником БелАЗ-75710 стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах – 280‑тонный БелАЗ‑75501. Он был рекордсменом по грузоподъёмности среди БелАЗов вплоть до 2005 года, когда был выпущен второй предшественник БелАЗ-75710 – 320-тонный БелАЗ‑75600, базирующийся на шести колёсах с размером шин 55/80R63.
Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней. Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером 59/80R63, в 2010 году, БелАЗ‑75600 смог «принимать на борт» уже не 320, а 360 тонн.
И сверхгигант БелАЗ-75710 тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».
Наиболее близким аналогом БелАЗ‑75501 среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал Либхерр Т282-В (Liebherr). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.
Технические характеристики БелАЗ‑75501
Рама сверх-самосвала
Рама БелАЗ‑75710 не имеет ничего общего с привычной классической «лестницей» обычных грузовиков. Мало того, что она вообще у всех карьерных самосвалов имеет другую форму, для 450-тонника пришлось искать совершенно уникальное технологическое решение. В раму вписали два мощных шарнирных элемента, на которых и вращаются гигантские управляемые мосты.
Укомплектованы шарнирные поворотные элементы уникальными подшипниками диаметром в 2,75 метра! Рама сделана с использованием применяемого в судостроении кессонного сечения. В качестве металла для рамы была выбрана особенно прочная сталь производства Швеции «Уэлдокс-800» («Weldox»). Этот твёрдый материал просто не под силу большинству металлообрабатывающих станков. Поэтому у шведов заказали не просто листы металла, а уже раскроенные по БелАЗовским чертежам заготовки. Которые на заводе сваривались между собой, с расточкой посадочных мест под исполинские подшипники и высверливанием отверстий под крепёж.
Двигатели и электромеханическая трансмиссия
В моторный отсек БелАЗ‑75710 не заглядывают, а попросту заходят. Полная иллюзия, что ты – персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из БелАЗов – это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно.
Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме – 4664 л.с. Рабочий объём каждого из моторов – 65 литров. Но мощные двигатели MTU здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии.
Коробки передач на БелАЗ‑75710 нет совсем, а двигают гигантский грузовик тяговые электромоторы.
В моторном отсеке БелАЗ‑75710.
Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных БелАЗах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами.
Тяговых электрических двигателей марки 1TB3026-0G-03 на БелАЗ‑75710 четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой.
Пока БелАЗ‑75710 комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на БелАЗ такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн).
В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.
Особенности тормозной системы БелАЗ‑75710
Каждое колесо сверхтяжёлого самосвала снабжено двухдисковыми тормозами с гидравлическим приводом. Но в загруженном состоянии, для автомобиля общей массой более чем в восемьсот тонн этого будет недостаточно. Вот почему у БелАЗ‑75710 имеется ещё одна тормозная система – электродинамическая.
Торможение осуществляется посредством того же колёсного электромотора, который и вперёд движет машину.
При задействовании электродинамической тормозной системы выделяется громадное количество тепла, которое требуется отводить. Для этого в конструкции самосвала предусмотрена система принудительного воздушного охлаждения тормозных резисторов.
Ходовая часть и рулевое управление самосвала БелАЗ‑75710
Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста БелАЗ‑75710 – и передний, и задний, – совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор.
Дело в том, что управляемые на самом большом БелАЗе оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, – гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.
Несмотря на свои монументальные габариты, неповоротливым этот БелАЗовский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров. А радиус поворота – более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины БелАЗ‑75710 должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом – в следующем разделе обзора).
Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность БелАЗ‑75710 и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».
Гидравлика БелАЗ‑75710
На самосвале БелАЗ‑75710 реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости – на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»).
В рулевой гидравлике используются четыре гидравлических цилиндра, по два – на каждый мост. Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!
Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины.
С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.
Технические характеристики БелАЗ‑75710 в цифрах
Любой из параметров сверхгиганта является впечатляющим. Поэтому, возможно, цифры красноречивее всяких слов характеризуют масштабы БелАЗ‑75710. Данный самосвал– это не только четыреста пятьдесят тонн штатной грузоподъёмности, но и сразу 5600 литров дизтоплива на борту, 538 литров машинного масла и 1800 литров жидкости в гидравлической системе!
Массово-габаритные показатели, параметры мощности:
- Длина – 20,6 метров.
- Ширина– 9,750 метров.
- Высота– 8,17 метров.
- Масса без нагрузки – 360 тонн.
- Дизельные двигатели: 2 х 2332 л.с. (1715 кВт) мощностью.Максимальный крутящий момент – 9 313 Нм.
- Электромотор-колёса: 4 х 1630 л.с.(1200 кВт) мощностью.
- Подвеска: гидропневматическая. Диаметр амортизаторов – 170 мм.
- Топливные баки:2 х 2800 литров.
- Размер шин: 59/80R63. Колёса: 44,00-63/50.
- Максимальная скорость – 67 км/ч.
- Удельный расход топлива –198 г/кВт*ч.
На первом марше главной лестницы, ведущей на палубу.
Для обслуживания топливной системы имеются специальные лестницы, которые ведут на баки – они находятся по бокам. Поскольку, хотя БелАЗ‑75710 – машина и уникальная, но отнюдь не волшебная, и дозаправка и замена фильтров требуются ей регулярно. Кстати, на площадке двухмаршевой лестницы, ведущей в кабину, нужно проходить мимо ряда из восьми круглых элементов, которые все издалека принимают за фары, закрытые заглушками. Но это не фары, а воздушные фильтры. Фары тоже есть – они небольшие, квадратные, и расположены в нижней части кабины.
Системы безопасности
В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере БелАЗов различных марок. Для того, чтобы максимально обезопасить БелАЗ‑75710 от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.
Кроме того, БелАЗ‑75710 оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.
С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. БелАЗ‑75710 также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система – пневмогидроаккумуляторы рулевого управления – обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в БелАЗ‑75710 шесть штук – больше, чем в каком бы то ни было другом грузовике.
Кабина БелАЗ‑75710
Кабина самого большого БелАЗа напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.
Рабочее место водителя БелАЗ‑75710.
Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на БелАЗ‑75710 говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого БелАЗа будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.
Стоимость самосвала БелАЗ‑75710
По давно сложившейся традиции, цены, по которым отпускаются заказчикам сверхтяжёлые грузовики, огласке не предаются. В связи с этим, интересующиеся данным вопросам люди могут оперировать лишь косвенными, неофициальными данными. По самым примерным прикидкам, БелАЗ‑75710 стоит не менее десяти миллионов долларов. Ведь только силовой электропривод Siemens MMT500 «тянет» на более чем 2,5 миллиона долларов. А только одна шина Бриджстоун 59/80R63 стоит, по данным официального прайса шинного концерна, и без учёта доставки, 40 тысяч долларов. А в комплекте их восемь штук. Словом, какова машина, такова и её стоимость!
trucksreview.ru
длина и ширина в метрах, диаметр колеса и размер в этажах
Автомобильный завод в Беларуси с конца 20 столетия выпускает огромные самосвалы высотой в 2,5 этажа. Этот завод экспортирует большое количество автомобилей в разные страны. Он изготавливает мощные и большие карьерные самосвалы, такие как БелАЗ различных модификаций. Высота БелАЗа равна 7,23 метра. Устройство грузовика БелАЗ – это собрание мощных, технологичных механических компонентов, взаимодействующих между собой.
Высота машины
Как устроен БелАЗ
Нынешние самосвалы имеют дизельные двигатели, а мотор дополнен специальным турбонаддувом. Кабина грузового автомобиля БелАЗ двухместная, она имеет рулевую колонку, плюс сиденье на месте водителя со специальной мачтой, которая позволяет комфортно регулировать (подымать и опускать) сиденье. Кабина БелАЗа оснащена специальными средствами безопасности для водителя.
Она имеет высокую устойчивость к вибрации, непроницаема для пыли, также есть автономное кондиционирование и отличное, мощное отопление.
БелАЗ на заводе
Самосвал ковшового типа оснащен козырьком для защиты от падения груза. Кузов достигает объема от 30 до 38 кубических метров. Грузовые автомобили БелАЗ имеют мощную систему тормозов. Она снабжена специальным отдельным стояночным механизмом, который удержит самосвал, когда машина находится в покое под углом к горизонтали.
Также у тормозов есть дополнительная автоматизированная система гидравлики и управления рулем. Система гидравлики автомобиля отличается повышенной безопасностью. Мощность при движении колёсных единиц меняется в зависимости от качества дороги и подчиняется управлению гидромеханики.
Сравнение БелАЗа
Вариативная тяговая нагрузка передается на шестерни, находящиеся в обеих осях. Эта система управляется электрическими магнитами. Они активируются с помощью пульта и затем под действием электричества золотники двигаются к газораспределительным системам. Самосвал имеет крупные габариты. Тем не менее он очень маневрен, радиус его поворота составляет 45 м.
Грузовик интересен еще и тем, что двигатели внутреннего сгорания нужны не для того, чтобы вращать элементы коробки передач. У данного автомобиля их просто нет. Сам самосвал едет за счет электрических моторов. Это своего рода автомобильный гибрид.
БелАЗ рядом с автомобилем
Конструктивные особенности
Самый большой БелАЗ в мире очень высокий. Под ним с легкостью помещаются и легковой автомобиль, и люди. Самосвал имеет два этажа. Второй этаж – это палуба (платформа). Она соседствует с основной кабиной. Рядом с ней дополнительно расположено отделение для оператора.
В специальном отделении размещены выключатели всех электросистем, системы подвески и системы охлаждения. Именно там запускается рулевая система. Непосредственно руль управляется при помощи гидравлики. Рядом с ней расположены системы для опрокидывания кабины, вентиляции двигателей и кондиционирования всей машины.
БелАЗ рядом с карьером
У самого большого в мире грузового автомобиля БелАЗ-75710 очень массивные зеркала заднего вида. Они устроены так, что абсолютно не мешают открыванию кабины, дверь в которую отворяется против движения автомобиля.
Принцип управления автомобилем достаточно прост. Его управление схоже со всеми остальными грузовиками. Под рулем имеются три основные педали и коробка-селектор, которая нужна для выбора направления движения автомобиля.
Рядом с селекторной коробкой имеется ещё один дополнительный страхующий тормоз. В кабине находятся контроллеры управления кузовом, а под ними расположен генератор.
Высота самосвала
Для водителя БелАЗа обязательно наличие категории «C» и специального удостоверения машиниста БелАЗа.
Руль автомобиля имеет обычные размеры и за счёт гидравлики и системы стабилизации очень прост в управлении. Рядом с ним расположены рычаги и кнопки управления двигателем, подвеской, а также системой обогрева, кондиционирования и очистки стёкол.
БелАЗ перед заправкой
При перемещении грузовика нагрузка распределяется между колесами и подвеской, которые практически не имеют люфта.
Также в машине есть специальная противопожарная система и система контроля давления в колесах. В авто расположен отдельный узел смазки и устройство, контролирующее погрузку в кузов негабаритных грузов.
Высота в несколько этажей
У автомобиля есть еще несколько существенных плюсов:
- кузов управляется за счёт электромеханики, которая способна создавать огромные усилия с помощью тяговых моторов;
- грузовой самосвал может очень быстро набирать предельную скорость. Этому способствует отлично сбалансированная трансмиссия.
Прежде всего БелАЗ – это карьерный тип грузовика. Он рассчитан на работу в индустриальных и непроходимых районах с запасом прочности на дистанцию в 900 000 км. Этот «богатырь» обладает способностью перемещаться и доставлять груз по дороге с углом наклона до 18 градусов и поворачивать на участке радиусом 20 м. Данная ходовая особенность обеспечивается возможностью поворота одновременно обеих осей.
На севере
Автомобиль БелАЗ обладает уникальными техническими характеристиками:
- Грузоподъемность грузового автомобиля БелАЗ составляет 450 тонн.
- Вместимость бака для дизтоплива равна около 5650 л.
- В гидравлической системе грузовой автомашины находятся 536 л смазки и 1820 л воды.
- Габариты: длина – 20,7 м, ширина – 9,755 м, высота – 8,16 м.
- Масса самосвала без груза составляет 360 т.
- Имеются двигатели (два дизеля) внутреннего сгорания мощностью 2334 лошадиные силы.
- Крутящий момент составляет 9315 Нм.
- Крейсерская скорость равна 67,2 км/ч.
- Подвески грузовика – гидравлическая и пневматическая. Радиус амортизаторов составляет 90 мм.
- Автомобиль укомплектован 2 баками для топлива объемом 2850 л.
- Размер покрышек 58/82 R63.
- Радиус колеса 42-63/52.
- Расход дизельного горючего самосвалом БелАЗ составляет 200 г на кВт/ч.
Высота автомобиля
Для контроля топливной системы и системы смазки, замены воздушных и масляных фильтров на заводе при изготовлении монтируют специальные подъемные лестницы по бокам автомобиля. На одной из палуб лестницы, которая ведет в кабину машиниста, имеется 8 кубов из стекла, накрытых крышками. Это и есть те самые фильтры.
Технические характеристики самого большого в мире самосвала БелАЗ-75710 направлены на то, чтобы сделать его универсальным. Он хорош в строительной, аграрной, металлургической и горнодобывающей сферах. Ну и конечно, работать на рудниках, карьерах и перевозках руды, полезных ископаемых – это его основная задача. Ни одна грузовая машина не справляется настолько хорошо с перевозкой негабаритных грузов, как это делает БелАЗ.
На видео ниже представлена работа карьерного авто.
Сколько весит БелАЗ
Самый большой БелАЗ-75710 весит 362 тонны. Брутто автомобиля, с максимальной загрузкой, – 905 т, грузоподъемность 450 тонн. Высота колеса БелАза равна 4 метрам. Его собратья, грузовики 7555, 75306 и 75131 модификаций, имеют по сравнению с ним более скромные показатели: грузоподъемность 55, 130, 200 и 220 тонн.
Грузоподъемность
Грузоподъемность самого большого в мире грузового автомобиля БелАЗ-75710 составляет 450 тонн. Данные автомобили начали сходить с конвейера в 2013 году согласно контракту с горнодобывающим концерном из Сибири. Максимальный объем перевозимых грузов автомобиля неумолимо рос. В конце 2013 г. грузовой автомобиль попал в Книгу рекордов Гиннеса, перевезя с первой попытки 503000 кг негабаритного груза.
Именно это делает БелАЗ столь популярным и незаменимым автомобилем в разных сферах деятельности человека.
Максимальная скорость и расход горючего
Крейсерская скорость БелАЗа равна рекордным 67,2 км/ч. Средний расход топлива (дизельного горючего) у БелАЗа-75710 – 1320 л на 100 км.
На фото изображено высокое авто.
В работе
Размеры БелАЗа грузоподъемностью 450 тонн
Габариты автомобиля несравнимо существеннее, чем у других грузовиков. Длина самого большого БелАЗа-75710 равна 20,7 метра. Его ширина составляет 9,755 м. Высота равна 8,16 м. Высота колеса БелАЗа равна 4 метрам. Шина имеет размеры 58/82 R63. Цена грузовика доходит до 9,5 млн долларов. За границей его называют – Belaz «big height».
pronormy.ru
обзор, технические характеристики. БелАЗ-75710 :: SYL.ru
В статье речь пойдет о самом большом в мире самосвале – БелАЗ-75710, который имеет грузоподъемность 450 тонн. Первый экземпляр был выпущен в 2013 году. Создан этот автомобиль по заказу холдинга «Сибирский деловой союз». Впервые эксплуатация производилась на угольном разрезе «Черниговец». Уже в 2014 году этот грузовик смог установить рекорд Гиннесса, став самым грузоподъемным автомобилем в Европе и странах СНГ. Он смог по испытательному полигону провезти массу в 500 тонн. Для того чтобы приобрести данный автомобиль, необходимо потратить около 10 млрд долларов. Самый большой БелАЗ производится по сей день.
Технические характеристики
Данный автомобиль получил дизельную электрическую силовую установку. Два дизельных двигателя имеют мощность более 1700 кВт, то есть 2300 лошадиных сил. Установлен электрогенератор, а также мотор-колеса. Тяговая установка карьерного БелАза способна работать с четырьмя мотор-колесами и с двумя генераторами. Мощность каждого составляет 1700 кВт, а мотор-колес 1200 кВт. Подвеска используется гидропневматического типа. Амортизаторы получили диаметр 18 см. Автомобиль имеет два топливных бака, вместимость которых составляет 2800 л каждый. Максимальная скорость автомобиля 67 км/ч. На 100 км расходуется около 1300 л.
Зачем был создан
При первом взгляде на машину БелАЗ-75710 возникает у многих вопрос: «Зачем его создали?» Устройства автомобиля имеют существенные габаритные показатели, поэтому мало кому понятно, для чего нужен такой огромный самосвал. Многие предполагают, что для перевозки большого количества грузов можно вполне использовать два грузовика с меньшими размерами.
Данный самосвал, как уже было написано выше, был создан по заказу. В то время для работы на карьере в Кемеровской области нужна была гигантская машина, поэтому 2013 году появился первый автомобиль с этим названием. Каковы же размеры БелАЗа?
Габариты и уникальность
Его длина составляет 20 м, ширина 9 м, высота 8 м, а грузоподъемность, как указано в паспорте, составила 450 тонн. Однако при испытаниях, которые были проведены в 2014 году, данный автомобиль смог проехать с грузом больше на 50 тонн. Если интересует, сколько весит БелАЗ, то вес машины около 360 т, если говорить о снаряженном. Полная масса около 900 тонн. Даже с тем, что автомобиль имеет такие гигантские габариты, все равно назвать его неповоротливым не получится, так как радиус его разворота всего лишь 45 м. Уникальность данного самосвала в том, что дизельные двигатели здесь нужны не для того, чтобы крутить вал коробки передач. Следует учитывать, что здесь нет коробки передач для того, чтобы двигать машину. В движение автомобиль приводят тяговые электромоторы.
Так что самый огромный самосвал в мире является гибридным. Он настолько высокий, что можно спокойно зайти под машину и рассмотреть ее днище.
Сборка
При создании БелАЗ-75710 никто не пытался сделать этот автомобиль меньше или компактнее, поэтому все детали расположены максимально точно и установлены просто отлично. Например, два главных мотора находятся поперечно. Суммарно получается около 5 тыс. лошадиных сил.
Два мотора, которые были установлены в автомобиле, имеют объем в 65 л каждый. Они нужны для того, чтобы генераторы работали без помех и вырабатывали ток для электродвигателя. Дизели необходимы для нормального функционирования гидравлической системы. Для каждого мотора имеется свой генератор. Большая часть систем, которая обеспечивает работу и функциональность моторов, имеет независимый тип.
Иногда водители сообщают, что устройство может ехать только на одном моторе для того, чтобы максимально экономить топливо. Соответственно, второй дизельный двигатель начинает работать, если это необходимо. Верить этой информации не стоит. В принципе, данная схема работы вполне вероятна, даже с такими размерами БелАЗа, но на заводе она не была реализована. Однако в планах такое внедрение имеется.
Генераторы предназначены вырабатывать ток и для электродвигателей, которые находятся внутри колес. Многие профессиональные водители знают, что связка таких генераторов и двигателей называется тяговой установкой. Однако производит ее не белорусский завод, а компания «Сименс». Каждый электромотор машины БелАЗ получил мощность в 1600 лошадиных сил, поэтому итоговая мощность составляет 6520 л. с. Трансмиссия подобного типа называется электромеханической.
Здесь также имеется силовой шкаф управления, который находится на палубе.
Тормозная система
Тормозная установка — типа УВТР. Тормозные колеса дискового типа получили гидравлический привод. Однако нужно понимать, что такие тормоза подобный автомобиль не смогут удержать на одном месте (учитывая то, сколько весит БелАЗ), поэтому производитель добавил еще одну тормозную систему динамического типа. Здесь работающим и совершающим движение и остановку тоже является электромотор.
Когда работает тормозная система, то выделяется тепло. Соответственно, его необходимо выводить из автомобиля, поэтому в конструкцию производитель добавил охлаждение тормозных резисторов.
Поворот машины
Также многим может быть непонятно, как поворачивает автомобиль, имея одинаковые передний и задний мосты. Ответ прост – они оба управляемого типа. Здесь имеется два цилиндра с рулевыми тягами, если говорить своими словами. В остальном же обычное управление традиционного типа. Имеется рулевая колонка, которая практически ничем не отличается от других самосвалов. В конструкцию встроены гидроаккумуляторы, однако они больше нужны просто по требованиям техники безопасности.
Колеса
Колеса БелАЗа прекрасно себя показывают, отлично реагируя на движение руля. Установленные покрышки на данном самосвале также заслуживают похвалы. Создает их фирма Bridgestone. Как правило, для легких машин подобные шины не выбирают, однако для самого большого БелАЗа самое оно.
Любой водитель должен понимать, что возиться с настолько большими колесами — довольно муторное и сложное занятие. Поэтому производитель позаботился о том, чтобы при поломке тяговых моторов их можно было починить без снятия колес. Такие характеристики важны для тех людей, которые будут вести деятельность, связанную с использованием такого самосвала. Колеса можно снять только при помощи крана, и это занятие довольно длительное. Данные детали отлично справляются с большим весом. Подробно о грузоподъемности БелАЗа написано ранее.
Палуба самосвала
Автомобиль имеет второй этаж — палубу. Расположена она рядом с кабиной, где находится водитель. Последнего называют в данной машине оператором.
При подъеме на второй этаж можно заметить металлический шкаф, который является панелью управления. Здесь вся электрика и, что важно, его самая главная часть — трансмиссия. Рядом с ней находится система, которая обеспечивает охлаждение резисторов.
За кабиной управления находится объединенная часть гидравлической системы, то есть объединение рулевого управления, тормозной системы и специального механизма опрокидывающегося типа.
Посреди палубы имеется емкость, которую сложно не заметить. Видна верхушка бака. Именно таким образом устроена система охлаждения. К сожалению, бак установить на нижнем ярусе, где и вся остальная конструкция, нельзя, поэтому его вывели настолько высоко.
В задней части кабины можно заметить вентиляторы и радиаторы. Имеются зеркала заднего вида, которые могут сначала показаться довольно маленькими. Однако вблизи они такого же размера, как и зеркала дома в прихожей. Речь идет только о левом зеркале, так как правое действительно имеет небольшие размеры. Двери открываются против направления движения. Это удобно как для водителя, так и для пассажира.
Управление
В управлении самый большой БелАЗ довольно стандартен, однако многих смущает наличие трех педалей и селектора коробки.
Для начала нужно вспомнить, что КПП здесь нет. Селектор же необходим для того, чтобы задавать направление движению автомобиля. Справа от него находится специальное управление кузова. Но зачем же третья педаль? Она отвечает за тормоз. В центре находится педаль для гидравлического тормоза, а для того чтобы не использовать рычаг сцепления (от которого отказались), установлена еще одна педаль электродинамического тормоза.
Стоит напомнить, что управлять данным автомобилем может только человек, который имеет не только грузовую категорию С, но и также специальное удостоверение оператора БелАЗа.
Заметить нужно, что рулевое колесо БелАЗа характеристики имеет вполне обычные, его детали и компоненты также стандартные и не отличаются ничем от конструкции на других машинах. При покупке данного самосвала можно заметить, что фар у него нет. На заводе их не устанавливают, хотя проводку делают. Проверяя ее работоспособность, конструкцию сразу же снимают. Делается это потому, что сразу же после доставки машины заказчику все равно автомобиль придется разбирать, поэтому смысла в установке оптики нет. Кнопки, которые находятся справа от рулевой колонки, отвечают за трансмиссию, работу дизелей, стеклоочистителя и обогрев стекол. Также имеется специальный блок управления, который отвечает за работоспособность функций отопления и кондиционирования.
Интересные факты
Данный автомобиль создан таким образом, что нагрузка на каждое из колес одинаковая. Ход подвесок небольшой, поэтому если водитель видит перед собой какое-то препятствие, необходимо будет остановиться и каким-то образом убрать его. Самосвал его вряд ли преодолеет. Следует заметить: чтобы передвигался такой автомобиль с максимально плавным ходом, необходимо подготовить грунт.
В качестве дополнительных характеристик БелАЗа нужно отметить, что он имеет автоматическую систему тушения пожара, а также контроль давления в шинах. Также имеется система смазки, она автоматическая. Встроена система контроля загрузки грузов. За счет электродинамической тормозной системы можно спокойно экономить ресурс колодок. Помимо этого, тормозная система работает практически моментально. Когда человек переходит с полной тяги в режим торможения, автомобиль перестраивается за секунду. За счет того, что нет классической коробки передач, можно совершать равномерный разгон, не переключаясь.
Грузоподъемность БелАЗа в 400 тонн действительно впечатляет. При массе выше все системы работают стабильно.
Разгон и ресурс
С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.
По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами. Максимальная скорость самого большого БелАЗа 64 км/ч.
www.syl.ru
Свистать всех на палубу: обзор самого большого в мире самосвала БЕЛАЗ-75710
Нужен – сделаем!
При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.
Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.
Максимальная скорость:
Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.
До чего дошёл прогресс!
Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.
Скажем прямо:
Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.
Радиус разворота:
Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.
Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!
Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.
Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.
Разумеется, есть и стояночный тормоз. Он обычный, дисковый.
Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.
БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.
В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

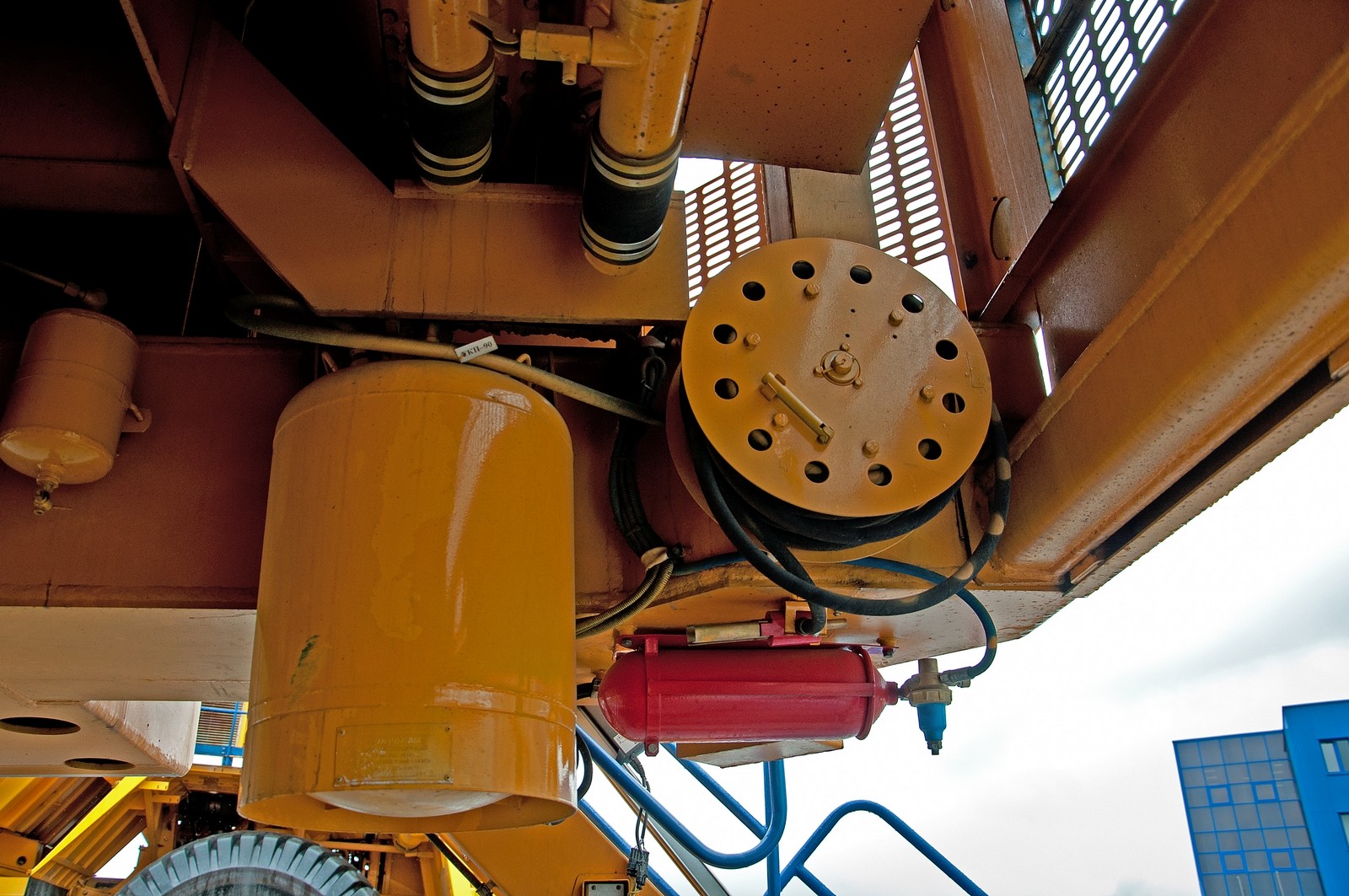

Снизу видна и часть противопожарной защиты.
В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.
На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.
Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.
Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.
Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.
И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.
Итоговая мощность на колёсах:
Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.
Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).
Всё выше и выше и выше!..
Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.
Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.
На самом деле, это воздушные фильтры.
Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.
Кабину оставим «на десерт», пока посмотрим на всё остальное.
Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.
Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.
Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

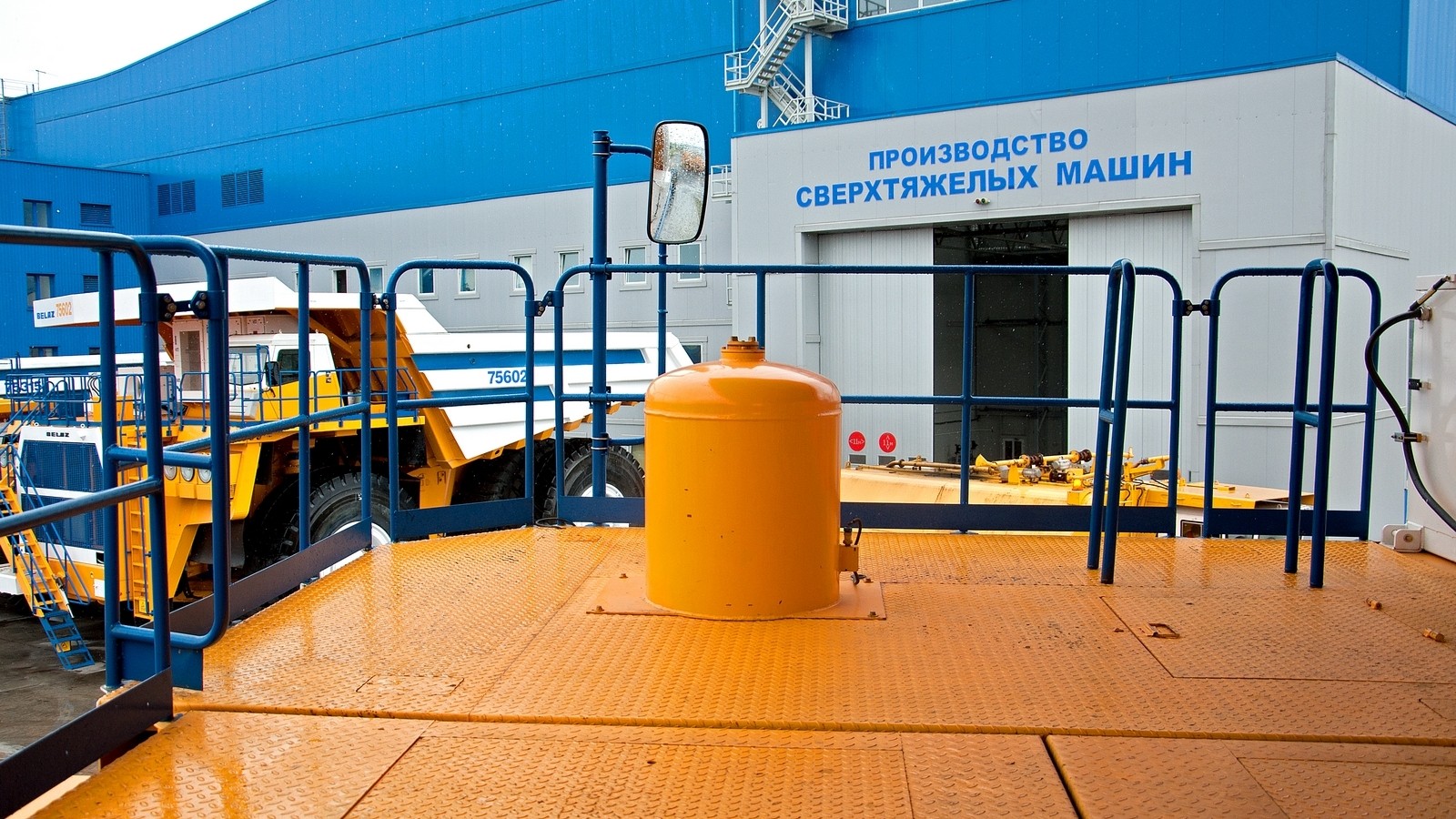

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.
На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.
Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.
Итак, рассматриваем панель и органы управления.
Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.
Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.
Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.
Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.
Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?
Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.
Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.
… И ещё несколько фактов
Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.
Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.
Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.
Благодарим Группу компаний «Штарк» за помощь в подготовке материала
www.kolesa.ru
