Как заправить или дозаправить кондиционер своими руками

В процессе эксплуатации кондиционера, иногда обнаруживается недостаток фреона. В этом случае, прибор начинает работать не на полную мощность, издавать посторонние звуки. Не обязательно обращаться к специалистам. Возможна заправка кондиционера своими руками. Процесс недолгий, но необходимо знать главные правила и особенности процедуры.

Оконный кондиционер

Какой должен быть объем хладона

Заправка домашнего кондиционера невозможна, если не ознакомиться с устройством прибора.

В конструкцию входят:

• Замкнутый контур. Служит для размещения фреона, который постоянно циркулирует.
• Компрессор. Используется для повышения температуры газа.
• Конденсатор. В нем горячий фреон под высоким давлением отдает тепло, переходя в жидкое состояние.
• Испаритель. Применяется для испарения жидкости после распыления в расширительном клапане.

Для исправного функционирования агрегата, нужно своевременно ремонтировать компрессор, если он выходит из строя. Необходимо регулярно проверять герметичность соединительных участков и осуществлять заправку бытовых кондиционеров. Прежде, чем заниматься заправкой агрегата самостоятельно, нужно выяснить, сколько фреона в кондиционере.

Агрегат состоит из двух блоков. Один монтируется внутри помещения, второй – снаружи. Отсеки соединены между собой хладотрассой, по которой проходит электрический кабель и дренажная система. По трассе осуществляется циркуляция фреона. Для изготовления хладотрассы используются медные трубки с небольшим диаметром.

Количество хладона зависит от протяженности хладотрассы и потребляемой мощности прибора. Однозначного значения для конструкций не существует. На заводах-изготовителях кондиционер заправляется учетом длины хладотрассы. Как правило, длина медных трубопроводов не бывает менее 3 м. На заводе на каждый метр трассы заправляется 0,15 кг хладона. К этому весу добавляется показатель мощности компрессора.

Какое количество хладона находится в установке и сколько нужно дозарпавить, можно узнать на металлической табличке – шильде. Располагается шильда внутри корпуса агрегата. Дозаправка кондиционеров фреоном производится у сетом указанных показателей. Высчитать количество газообразного вещества можно с помощью манометра.

Напольный кондиционер

Причины утечки

Причин утечки фреона несколько.

К ним относятся:

• Ошибки при установке. Медные трубки, применяемые для циркуляции хладагента, развальцовываются во время установки конструкции.
• При транспортировке. Во время перевозки количество хладона может немного уменьшиться. То же происходит при демонтаже и повторном монтаже.
• Появление зазоров между соединительными элементами.

Пользователю не сложно определить самостоятельно, что в агрегате произошел сбой.

Признаками являются:

• Слабое охлаждение или нагревание воздуха;
• Непроизвольное отключение датчика компрессора, служащего для защиты;
• Образование на деталях масла и запах гари, когда прибор включается;
• Темная теплоизоляция на компрессоре;
• Сгоревшее изоляционное покрытие около капиллярной трубки;
• Образование льда на патрубках блока, расположенного снаружи.

Своевременно обнаруженная утечка поможет избежать выхода из строя прибора и денежных затрат.

В результате длительной утечки возникают следующие проблемы:

• Перегрев компрессора. В связи с недостаточным количеством фреона, компрессор будет постоянно перегреваться, и в результате сломается.
• Поломка блоков и узлов. Детали связаны с компрессором.
• Потеря масла. При образовании течи, масло выливается, что вредит конденсатору.
• Проникновение влаги. Через щель в систему может попасть влага.

Внимание! Если вовремя не заметить утечку, то, придется менять компрессор или полностью агрегат. Поэтому необходимо контролировать работу оборудования, проводить своевременно технические работы.

Как можно дозаправить сплит систему

Существует два способа заправки установки дома.

К ним относятся:

• По уровню давления. Для определения количества газа, который улетучился, нужно знать оптимальное давление (указано в инструкции). Затем оно сравнивается с давлением в кондиционере. Для определения нужен коллектор. Данный способ применяется при утечке хладагента по причине продолжительной эксплуатации.
• По весу. Способ используется при замене фреона полностью. Сначала из системы удаляется хладагент. Затем по весу, определенному на электронных весах, кондиционер заправляется.

Справка! Известно, что приборы климатического класса при работе утрачивают 8% хладагента за один год. По этой причине необходимо проводить дозаправку раз в два года.

Можно заправить агрегат при помощи мерного стекла, но используется он крайне редко.

Что приготовить перед дозаправкой

Чтобы самостоятельно заправить агрегат промышленного назначения или бытовой, необходимо подготовить специальное оборудование.

К нему относятся:

• Цифровые весы;
• Манометр 2- или 4-позиционного вида;
• Шестигранные ключи;
• Термометр.

Манометр

Важно! Лучше применять 4-позиционный коллектор, чтобы не произошло появление воздушной пробки.

Перед работой, необходимо осмотреть все трубки, которые служат для соединения выносного модуля с испарителем. Нужно произвести проверку герметичности оборудования.

Какой фреон лучше использовать

Очень частый вопрос, который задают пользователи: чем заправляют кондиционер. Популярностью пользуется фреон R410A. Данная марка хладагента не действует отрицательно на атмосферу, поскольку не содержит хлора. Его аналог R407C имеет в составе 3 компонента:

• 32. Обозначает высокую производительность.
• 125. Обеспечение пожаробезопасности при эксплуатации.
• 134а. Стабильное состояние давления.

Улетучивание частиц газа происходит неравномерно. Невозможно сделать дозаправку без нарушения концентрации. Поэтому весь хладагент сливается и заправляется новый. Продаются баллоны с фреонов различных типов на специализированных складах.

Как дозаправить оборудование самостоятельно

Заправка домашнего кондиционера происходит в соответствии с инструкцией.

Этапы:

• Выпуск фреона. Чтобы избавиться от старого хладагента, открываются замки, которые находятся в сервисных штуцерах. После выхода хладона замки закрываются.
• Подготовка баллона. Размещается баллон на весах, открывается вентиль. В то же время открывается кран на коллекторе. Таким образом, выпускается воздух из шланга.
• Подготовка агрегата. На этот момент на кондиционере температура 18 градусов. Трубка с самым большим диаметром, расположенная на внешнем блоке, откручивается. К отверстию подсоединяется один конец манометра. Второй следует присоединить к баллону.
• Открытие газового вентиля на манометре. Когда происходит заправка, в кондиционере давление возрастает, а температура понижается. Оптимальное давление – 5-8 барр.

Заправка

По окончании заправки, газовый вентиль перекрывается. Далее закрывается краник на баллоне с хладоном. Чтобы знать, сколько нужно еще хладагента, баллон снова размещается на весы.

Таким образом, производится заправка напольного кондиционера. Несколько по-другому выглядит заправка оконного кондиционера – существуют некоторые нюансы. В данном изделии перед выпуском фреона надкусывается ответвление. Затем на это место впаивается сервисный порт.

Прежде, чем паять, из клапана шредера или порта выкручивается ниппель, чтобы не деформировался уплотнитель. После установки сервисного порта, осуществляется вакуумирование прибора. Длится выпускание старого хладагента не менее 15 минут. Далее производится заправка.

Для пайки меди требуется серебряный припой, пропан или горелка, температура в которой должна быть приблизительно 1 600-2 000 градусов. Очень важно оградить участок, на котором проводится пайка, чтобы не испортить элементы климатической системы.

По окончании заправки сплит системы, производится проверка функциональности агрегата. Если при работе агрегата не образовался иней на краниках наружного блока, то количество хладона рассчитано верно – кондиционер заправлен в соответствии с технологией. Своевременная заправка – гарантия длительной эксплуатации без поломок, ремонтов и замены бытовой климатической системы.

Заправка сплит системы: как заправить фреоном климатическое оборудование своими руками

Содержание статьи

Пошаговая инструкция: как заправить кондиционер

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.

Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Виды хладагента

В качестве хладагента в кондиционерах используется фреон. Он является системой охлаждения компрессора и защищает его от перегрева. К утечкам фреона приводит неправильный монтаж оборудования и его неисправности. Существует также нормированный расход фреона в период службы, он составляет до 9% в год. Нормированной утечки не бывает у оконных и мобильных кондиционеров.

Есть несколько видов фреона, которые можно применять, если нужна заправка или дозаправка кондиционера. К ним относятся:

Фреон R22

1. фреон R22 (хладон 22) – хладагент, который используется в системах охлаждения до очень низких температур. К ним относятся различные холодильники промышленного и бытового назначения, автомобильные и морские холодильники, бытовые и производственные кондиционеры. Если есть утечка этого фреона, его пары испаряются постепенно. Положительные стороны данного вида фреона – это относительно низкая стоимость устройств, которые заправлены R22, и сервисных комплектующих для них. Устройства с таким фреоном можно заправлять частично, не используя полную заправку. Минус у хладагента R22 всего один – он негативно влияет на озоновый слой земли и поэтому не рекомендуется к применению экологами;

2. фреон R410A – совершенно не имеет хлора и, следовательно, не разрушает озоновый слой атмосферы. Это более новое поколение хладагента, который пришел на смену фреону R22. Он быстро приобрел популярность и с успехом используется для заправки холодильного оборудования бытового и промышленного предназначения, а также различных кондиционеров. Фреон 410 состоит из двух разных составляющих. С утечкой больше 40% необходима полная перезаправка устройства. Добавление фреона в систему, в которой произошла утечка больше 40%, приведет к нестабильной работе техники, вследствие этого нарушится отношение компонентов фреона друг к другу;

3. фреон R-407c – в своем составе содержит три разновидности фреонов, каждый из которых отвечает за свою функцию в работе. R32 – отвечает за хорошую производительность всей системы, R125 – отвечает за пожарную безопасность работы, R134а – стабилизирует общее давление в рабочем контуре. При любых пропусках этого вида хладагента, его компоненты улетучиваются неравномерно, поэтому дозаправлять такие кондиционеры нельзя. Необходимо полностью слить весь фреон и заправить заново.

Профилактические работы. Что необходимо знать

Чтобы заправить сплит систему фреоном, нужно обладать определенным набором знаний.

Во-первых, хладагенты состоят из безопасных для здоровья человека веществ. При работе с ними не требуется соблюдения каких-то особых инструкций. Они имеются в свободной продаже в баллонах определенной емкости.

Во-вторых, необходимо знать, что заправку и дозаправку сегодня осуществляют обычно двумя видами хладагента – R407C или R410A. Первая разновидность представляет собой смесь трех видов фреона. При разгерметизации системы, заполненной таким хладагентом, дозаправка невозможна – потребуется полное избавление от остатков вещества и заправка новым. Второй вид хладагента относится к современным разработкам, он экологически чист, при необходимости возможна дозаправка системы кондиционирования.

На весь результат процедуры заправки сплит системы хладагентом, может повлиять выбор марки рабочего вещества. Отдавая предпочтение более дешевому хладагенту, обладатель сплит системы рискует привести к поломке компрессора. А это повлечет за собой куда более серьезные расходы.

В-третьих, существует несколько методов заправки системы хладагентом. Прежде чем приступить к практическим действиям, нужно хорошо изучить теорию вопроса о том, как заправить сплит систему самому, и выбрать наиболее приемлемый способ.

• Заправка с учетом давления. Для использования этого метода потребуются сведения о допустимом количестве содержания рабочего вещества в системе. Они предоставляются компанией-производителем в сопроводительных документах или на официальном сайте. Через манометр баллон с газом соединяют с коммуникационными трубками. Фреон подается маленькими порциями. Регулярно производится сравнение показателей прибора с рекомендованными данными завода-изготовителя кондиционера. Описанные действия выполняются до того момента, когда будет достигнуто соответствие числовых показателей. Методика требует умения владеть приборами, а сама процедура занимает довольно много времени.
• Заправка с учетом массы хладагента. При использовании метода необходим непрерывный контроль массы емкости с фреоном. Для процедуры подойдут любые удобные в использовании весы. Суть метода заключается в том, что фреон из баллона должен перетечь в агрегат. Отслеживая, насколько емкость с содержимым стала легче первоначального показателя, можно судить об уровне заполнения системы. Простота способа – основное его преимущество. Но существует один момент, который может вызвать затруднение. Дело в том, что перед заправкой систему нужно освободить от остатков хладагента и вакуумным насосом удалить все содержащиеся там примеси.
• Использование заправочного цилиндра. Этот метод применяется в том случае, когда известно точное содержание фреона в системе. Недостающее количество вещества помещается в цилиндр, из которого его необходимо поставить в агрегат. Преимущества метода в том, что не потребуется эвакуировать из системы кондиционирования остатки фреона и проводить вакуумирование.
• Заправка по перегреву или переохлаждению. Смысл действий во время проведения процедуры заключается в фиксировании разности показателей температур. Из всех предложенных методов, этот является наиболее сложным.

Каждая из существующих методик имеет свои положительные и отрицательные стороны, и ни один из способов универсальным назвать нельзя. Чтобы самостоятельно заправить сплит систему и выбрать нужный метод, необходимо учесть много факторов. Именно по этой причине заправка кондиционера хладагентом носит индивидуальный характер.

История возникновения

Стремление получить в своем доме прохладный свежий воздух толкнуло человека к созданию кондиционера. Но появлению этого прибора предшествовала долгая история попыток создания универсального устройства за контролем состояния окружающей среды.

Человечество заметило, что прохладный и свежий воздух всегда появляется возле воды. Так появились первые предпосылки к изобретению. Ученые древней Персии изобрели вентиляционные шахты, на дне которых лежал материал, вбирающий в себя влагу, испарения воздуха, грунтовые воды. Увлаженный таким образом воздух попадал в дома.

Европа 19 века славилась попытками увлажнения воздуха при помощи ледяных установок. Так, английский ученый У.Уайтли соединил полость со льдом и вентилятор. Воздух проходил сквозь лед и, тем самым, охлаждался.

Способы заправки кондиционера фреоном

подсоединение манометра к наружному блоку

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

Заправка кондиционера своими руками потребует следующий набор:

• манометр;
• вакуумный насос;
• баллон с фреоном;
• строительные весы;
• слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

строительные заправочные весы

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

бесконтактный инфракрасный термометр для климатической техники

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

токоизмерительные клещи

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Заправка

Основной причиной поломки напольных кондиционеров является из несвоевременная заправка или вообще ее отсутствие. Дело в том, что в качестве хладагента прибора используется газ фреон, который подвержен испарению. Так, хладагент обычно теряет 10% своей массы в течение года. Также в процессе работы происходит естественная утечка фреона. Поэтому каждому потребителю надо уметь заправить мобильный кондиционер самому и периодически проводить эту процедуру.

Признаки нехватки хладагента:

• Медленная скорость работы
• Плохое качество работы
• Наличие постороннего шума
• Увеличение потребляемой электроэнергии
• Появление налета инея на корпусе прибора
• Обледенение воздуховодной трубы

Появление одного или нескольких признаков при работе свидетельствует о необходимости проведения процедуры заправки.

Перед тем, как заправить мобильный кондиционер фреоном, следует знать основные особенности заправки напольных кондиционеров:

• Устройство прибора подразумевает использование составных частей в едином корпусе. Изготовителями предусмотрена полная герметичность системы, поэтому корпус устройства подвергается процедуре спайки. Изготовитель заправляет прибор фреоном, после этого заправка не предусматривается. Однако любой кондиционер подвержен утечке хладагента, поэтому нуждается в проведении процедуры заполнения его фреоном. Заправка осуществляется при помощи монтируемого в устройство специального клапана Шредера, через которую осуществляется подача фреона.
• Особенности изготовления напольных кондиционеров подразумевают только процедуру полной заправки прибора, т.е. частичная заправка в данном случае не подходит.
• В мобильных кондиционерах используется фреон типа R22 и R407С – в более современных устройствах. R407С – трехкомпонентный газ сложного состава. При утечке теряется только часть его составляющих, поэтому осуществить дозаправку данного типа хладагента невозможно. Необходима процедура полной заправки.

Процедуру заправки мобильного кондиционера можно выполнить самостоятельно. Для этого рекомендуется соблюдать основные правила. Необходимо ознакомиться с инструкцией к заправке мобильных кондиционеров.

Кто этим занимается и сколько стоит услуга

Ищите в своем городе компании, которые выполняют обслуживание климатической техники — они же могут заменить хладагент, или дозаправить систему.

Сколько стоит такая услуга примерно (для домашнего кондиционера класса «семерки» или «девятки»):

Точнее стоимость скажет только мастер. Цена зависит от:

• количества и марки хладагента в вашей сплит-системе;

• состояния кондиционера (если есть утечка — сразу заправлять хладагент бессмысленно: он снова будет уходить — поэтому сначала проводится диагностика, ремонт, и только потом дозаправка).

Заправка бытового кондиционера своими руками

Заправка кондиционера своими руками – задание довольно сложное, поэтому по возможности желательно все-таки позвать специалистов. Если же вы твердо решили действовать самостоятельно, запаситесь всеми необходимыми атрибутами и терпением. Самое главное – правильно выбрать марку хладагента и прислушаться к советам специалистов. Но для начала разберитесь с тем, почему вам понадобилась заправка.

Почему уменьшается количество хладагента в системе

Даже при правильной установке и эксплуатации количество фреона в кондиционере постепенно уменьшается. Обычно часть его теряется через медные трубки, расположенные между внешним и внутренним блоком. Это происходит очень медленно, поэтому дозаправка требуется нечасто.

Другое дело, если трубки были повреждены. К примеру, при транспортировке или установке кондиционера на новом месте. Тут уж никакая заправка не поможет, если не устранить причину протечки.

Признаки нехватки хладагента в системе:

• помещение почти не охлаждается или охлаждается плохо;
• на внешнем блоке кондиционера появился иней.

Важно: если не заправить кондиционер вовремя, он начнет не только хуже работать, но и перегреваться, что вскоре приведет к его поломке

Выбираем хладагент для дозаправки

Хладагент для кондиционера отличается от того, который используется в холодильнике. Лучше всех зарекомендовал себя фреон марки R-22: именно его используют специалисты при работе с современными сплит-системами. Если взять фреон марки R-8 или любого другого типа, КПД вашего кондиционера может упасть в разы, что приведет к увеличению счетов за электроэнергию.

Есть также фреон R-134а, который не разрушает озоновый слой и считается более безопасным для окружающей среды. Однако широкого распространения этот хладагент не получил из-за его высокой стоимости.

Помните, что для человека фреон – абсолютно безопасный газ, поэтому с ним можно спокойно работать в домашних условиях.

Дозаправка кондиционера

1. Выставьте температуру 18 градусов и включите прибор на холод.
2. Найдите самую большую трубку от внешнего блока.
3. Откройте колпачок и с помощью специального шланга подключите туда манометр (другой конец подключен к баллону с фреоном).
4. Выставьте обычную скорость работы сплит-системы и начните измерять температуру воздуха с помощью градусника или цифрового датчика.
5. По чуть-чуть открывайте и закрывайте вентиль баллона с газом, внимательно следя за показаниями приборов. Температура должна подниматься, а давление в системе – расти.
6. Необходимо довести давление до 5-7 бар (в зависимости от температуры на улице: чем она выше, тем больше должно быть давление).
7. Как только на вентилях (гайках) и манометре появится иней, процесс необходимо прекратить.
8. Отсоедините баллон с манометром и поставьте колпачок на место.

Правильно заправленный кондиционер будет хорошо работать, потребляя столько электроэнергии, сколько было заявлено производителем. При этом для системы плохо, если есть и нехватка хладагента, и его перезаправка.

Специалисты рассчитывают давление, температуру и количество необходимого фреона по специальным формулам. Именно поэтому, если действовать самостоятельно, не имея представления обо всем этом, можно испортить прибор. Не рискуйте – позвоните проверенному мастеру!

Описание процедуры

Кондиционер можно заправлять дома самостоятельно, если есть все необходимые инструменты и приборы. Желательно заранее подготовить их все заранее. Стоит заметить, что если заправлять систему своими руками, совершенно необязательно приобретать манометрическое устройство. Его всегда можно арендовать в специальной компании. Этапы заполнения системы фреоном выглядят следующим образом.

• Проводится очистка блоков радиаторов. После этого вентиляторы точно будут работать правильно.
• Далее выпускается фреон. Для этой процедуры есть в сервисных штуцерах специальные замки. Их надо открыть, а после того как все вещество выйдет, замки обязательно надо закрыть.
• Баллон с хладоном ставится на весы, а весы устанавливаются на ноль. Затем быстро открывается вентиль на устройстве для спуска лишнего воздуха со шланга.
• На кондиционере устанавливается температура на отметке 18 градусов. Он должен работать на охлаждение.
• После этого присоединяется манометрическое устройство на место самой крупной трубки, идущей от внешнего блока сплит-системы.
• Также манометрическое устройство присоединяется к баллону с фреоном.
• На коллекторе открывается вентиль, отвечающий за подачу газа. В ходе процесса будет наблюдаться рост давления и понижение температуры в системе. Оптимально, если давление возрастет до показателя в 6-7 бар.
• Затем перекрывается вентиль для подачи газа и вентиль на баллоне.

Вычислить объем хладагента, понадобившегося для заправки системы, можно снова взвесив баллон.

О том, как произвести заправку кондиционера своими руками, смотрите далее.

Доброго всем времени суток! Сегодня в статье мы поговорим про заправку сплит-системы. Во время её эксплуатации или сразу после некачественной установки можно обнаружить нехватку хладагента (фреона) в системе. Если причиной утечки является заводской брак (негерметичность радиатора внутреннего или внешнего блока), то это обычно проявляется в процессе монтажа устройства. Если заводского брака не выявилось, то основных причин утечки остается всего две:

• первая причина – это ошибки установки (примерно 80% случаев утечки). Чаще всего это связано с некачественной вальцовкой медных трубок. В таком случае необходимо найти и устранить причину утечки, прежде чем заправлять «кондёр»;
• вторая причина – это естественная утечка (если так можно выразиться). Хотя, по теории фреоновый контур должен быть герметичен. Даже в дорогих моделях не исключается незначительный выход хладагента через соединения и сервисные краны.

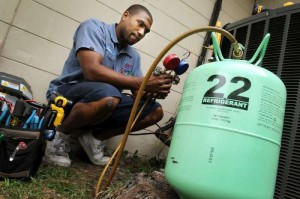

Процесс заправки кондиционера хладагентом недолгий, но требует внимательности, осторожности и понимания всего процесса. Малейшие ошибки при «закачке» фреона могут привести к серьезным поломкам сплит-системы

И можете пострадать сами. Поэтому КРАЙНЕ НЕ СОВЕТУЮ ПРОВОДИТЬ ЭТУ ОПЕРАЦИЮ САМОСТОЯТЕЛЬНО БЕЗ НАВЫКОВ КОНДИЦИОНЕРЩИКА.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

• герметизация штуцеров трубопроводов;
• отключение и демонтаж с фасада внешнего блока;
• демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

• Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
• Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

• Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
• Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

• снимают крышку корпуса;
• отсоединяют кабели и провода;
• обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
• обрезают дренажную трубу, сливают конденсат;
• «отщелкивают» защелки крепления корпуса к монтажной пластине;
• снимают блок и откручивают со стены пластину.

Виды заправки

Заправить кондиционер можно 2 способами:

• Самостоятельно
• В сервис-центре

Процедура заправки оборудования достаточно проста. Поэтому при определенных знаниях и навыках можно ее провести самостоятельно. Предварительно следует обязательно рассчитать, какой объем заправки кондиционера необходим.

Для заправки в домашних условиях применяются основные методы:

1. Исходя из расчета массы. Самый легкий и простой способ пополнения уровня фреона. Требуемый объем закачивается специальным заправочным цилиндром.
2. Подсчет уровня давления. Уточняются характеристики прибора, заявленные в документах. Заправка по небольшим частям с контролем давления манометром. После совпадения показаний манометра и заявленных характеристик заправка завершается.
3. При помощи смотрового стекла. Некоторые модели кондиционеров оборудованы специальным окошком, через которое можно наблюдать за состоянием фреона. При появлении потока бурлящих пузырьков следует провести процедуру заправки. Процедура завершается после того, как поток пузырьков прекратится.

После проведения процедуры пополнения запасов хладагента любым из способов следует проверить прибор. Необходимо включить устройство и открыть его краны. Режим – охлаждение (минимальное). Следите за состоянием кранов. При наблюдении появления на кранах инея надо дозаправить устройство. Количество фреона недостаточно. Если же состояние кранов в норме – заправка произведена верно и в нужном объеме.

Многие фирмы, реализующие сплит-системы, предлагают также и их сервисное обслуживание. В этом случае не возникает вопросов, где заправить кондиционер. Приобретая оборудование, уточните, что входит в его сервисное обслуживание и через какой промежуток времени необходимо обращаться за помощью при заправке.

Есть также много частных организаций, базирующихся именно на обслуживании кондиционеров. Они производят ремонт, профилактику, прочистку, а также заправляют их хладагентом. В их распоряжении имеется станция для заправки кондиционеров, которая может быть как мобильной (специалисты привезут вам оборудование и произведут наполнение прибора фреоном) либо же быть установленной у них в офисе. В этом случае оговариваются методы работы и необходимость демонтажа оборудования для транспортировки.

Загрузка…

от подготовки до проверки системы

Современные системы кондиционирования воздуха позволяют улучшить микроклимат помещения. В зависимости от времени года сплит-система поможет охладить или нагреть воздух. К сожалению, активная эксплуатация приводит к постепенной поломке прибора. Так, обязательно необходимо пользоваться кондиционером согласно инструкции, своевременно проводить его дозаправку. Ориентировочно, промежуток между заправками оборудования составляет 1,5 – 2 года. Технология достаточно проста в применении, поэтому заправка бытового кондиционера своими руками – это вполне реально и под силу каждому.

Устройство кондиционера

Перед тем, как самостоятельно начать процедуру, следует ознакомиться с устройством оборудования.

Любой кондиционер состоит из 2 частей. Наиболее важная располагается вне помещения. Она состоит из компрессора, нагнетающего и очищающего воздух. В системах кондиционирования с функцией обогрева есть клапан с 4 лопастями. Для комфортной работы прибора в зимнее время года вмонтирована система нагрева клапанов.

Вторая часть находится внутри помещения. Она и регулирует оптимальную температуру.

Когда кондиционер нуждается в заправке

Правильно работающий кондиционер снабжает помещение воздухом благоприятной температуры. Однако, постоянная работа прибора неизбежно приводит к неисправностям. Если на внешней части появляется слой инея, а изменения температуры помещения приходится ожидать длительное время, сплит-систему необходимо дозаправить. Это происходит потому, что кондиционер постепенно теряет фреон, необходимый для его работы (фреон тратится на работу, вытекает во внешнюю среду). В этом случае необходимо обязательно заправить прибор фреоном. Многие ошибочно думают, что заправка прибора – сложный и длительный процесс. На самом деле заправить кондиционер самому вполне реально.

Подготовка

Перед тем, как осуществить заполнение прибора фреоном, следует подготовить его.

1. Перед началом работы стоит проверить кондиционер на его герметичность. Если обнаружена утечка, следует ее устранить. Проверка осуществляется под искусственным давлением. При обнаружении нарушений место поломки определяется под ультрафиолетовым излучением. В месте нарушения герметичности сработает световой индикатор.
2. К подготовке относится и процедура просушки. Она осуществляется при помощи азотовой или фреоновой продувки. В случае монтажа кондиционера в соответствии с техническими требованиями можно воспользоваться только фреоном.
3. Из системы необходимо удалить азот и влагу. Для этого необходим вакуумный насос. Также из конструкции трубопровода кондиционера выйдет лишний воздух.
4. Расчет количества необходимого вещества для заправки, которым потребитель сможет самостоятельно заправить кондиционер. Фреон, его наименование и рекомендуемое количество обычно указывается производителем в сопроводительных документах.

Особенности

Заправка бытового кондиционера своими руками требует особой тщательности в выборе хладагента. Именно от верного выбора марки и количества вещества зависит успех всей работы.

Если в кондиционере использована система однокомпонентных и изотопных газов, то возможна частичная дозаправка имеющегося в приборе фреона.

Кондиционер, хладагент которого состоит из смеси различных газов, следует заправлять полностью. Частичная заправка здесь недопустима.

Следует максимально точно рассчитать количество вещества для заправки. От этого зависит производительность всей системы в целом.

Приборы с малой мощностью требуют дозаправки строго по техническому регламенту. Кондиционеры высокой мощности можно заправлять не до конца либо, наоборот, с избытком.

Методы

Перед тем, как заправить бытовой кондиционер самостоятельно, следует ознакомиться с основными методами заправки устройства:

• При помощи смотрового стекла.

Помогает изучить состояние. При наблюдении появления мощного пузырькового потока следует осуществить дозаправку. Сигналом окончания работы послужит устранение пузырькового потока и установление однородного потока жидкости. Чтобы сохранить внутреннее давление, процедуру следует проводить порционно.

• Метод заправки по массе.

Достаточно простой в применении способ. Не требует дополнительных усилий и свободного пространства. Предварительно следует полностью удалить хладагент из прибора и провести вакуумную очистку. Емкость с хладагентом следует взвесить и проверить объем. При помощи заправочного цилиндра заполняется баллон с фреоном.

Осуществление данного вида возможно при наличии технических документов с заводскими параметрами. Баллон с фреоном подсоединяется к кондиционеру при помощи коллектора с манометром. Заправку проводят порционно. После каждого этапа заправки данные с манометра сверяются с данными из технического паспорта кондиционера. Полное совпадение данных означает окончание заправки.

• Расчет перегрева или охлаждения устройства.

Сложный способ заправки кондиционера. Он основан на соотношении текущей температуры прибора к температуре, заявленной в технических документах.

Неисправности

В процессе заправки стоит следить не только за количеством фреона, но и проверять устройство на наличие основных неисправностей.

Одной из наиболее часто встречающихся неполадок в работе кондиционера является негерметичность системы. Она приводит к утечке фреона из конденсатора. Т.к. на конденсатор большое влияние имеют посторонние объекты (пыль, влага, камни, грязь), именно здесь чаще всего можно наблюдать повреждения.

В устройство часто попадает влага, вода, воздух. их скопление приводит к поломке всей сплит – системы.

Некачественный и неверно заправленный фреон также приводит к появлению неисправностей. При заправке стоит приобретать только рекомендуемый фирмой – производителем фреон и заправлять кондиционер строго в соответствии с инструкцией.

Неправильная заправка может привести к повреждению компрессора. При повышенном давлении могут быть повреждены его клапаны.

Редкое использование прибора. Если устройство работает нерегулярно, работа его нестабильна, это приводит к застою фреона и дальнейшей его утечке. Следует пользоваться кондиционером постоянно, без длительных перерывов.

Проверка системы

После заправки работу оборудования следует проверить. Следует подключить систему к сети, включить краны. Охлаждение должно быть минимальным. Если через некоторое время краны прибора начнут обмерзать, следует дозаправить устройство. Заправлять следует постепенно, минимальными порциями. Если обмерзания не произойдет, значит, заправка была выполнена верно.

Помощь в выборе хладагента

Различают 3 вида фреона. Обычно марку и вид рекомендуемого хладагента фирма – производитель указывает в сопроводительных документах.

Классическим вариантом фреона является R-22. Применяется как в современных, так и в устаревших моделях. Отличает его достаточно низкая стоимость. Данный вид хладагента признан разрушительным для озонового слоя. В случае утечки все составляющие хладагента разрушаются одновременно.

Новый и безопасный для экологии тип фреона – это R-410A. Способен работать под большим давлением. Положительно влияет на работу кондиционера и улучшает ее. Данный тип фреона не требует больших затрат основных ресурсов, поэтому позволяет значительно сэкономить электроэнергию.

Многокомпонентный фреон тип R-407C состоит из нескольких видов хладагента (R125, R32, R134). Данный хладагент также не оказывает негативного воздействия на озоновый слой. Зачастую применяется в крупномасштабных промышленных системах кондиционирования. Частичная заправка этого вида хладагента невыполнима, т.к. данный фреон не изотропный. При утечке не все компоненты разрушаются. Испаряются только лишь легкие газы. При заправке следует полностью удалить фреон из устройства, затем произвести полную дозаправку.

Следует помнить, что фреон некачественный или от сомнительного производителя приведет к поломке всей системы кондиционирования. При правильной процедуре заправки устройство работает эффективно и без сбоев. Также заправка по всем правилам и выполненная качественно способствует увеличению срока службы эксплуатации, всей системы кондиционирования.

бытовые установки, проведение работ своими руками

Чистка и заправка кондиционеров после установки прибора должна проводиться с регулярной последовательностью. Для этого есть службы, выполняющие такую работу на специальном оборудовании. В целях экономии этот процесс можно выполнять своими руками. Альтернативный вариант позволит существенно снизить затраты. Для этого подготавливаются инструменты и материалы, а также изучается инструкция.

Содержание статьи

Необходимость проведения работы

При покупке нового оборудования оно не нуждается в закачке фреоном, поскольку это делается заводом-изготовителем. При ремонте хладагент перекачивается во внешний модуль. Главное, делать это аккуратно и не допускать его утечки. Другое дело чистка, которая проводится в плановом порядке.

Заправка фреоном кондиционеров ведется в следующих случаях:

• если в процессе монтажа или переносе на новое место была допущена его утечка;
• после отключения магистралей для последующего ремонта;
• после утечки фреона в результате нарушения герметичности.

Оконные аппараты редко нуждаются в такой процедуре, что не скажешь об автомобильных приборах. Постоянная вибрация приводит к потере хладагента.

Согласно рекомендациям фирм, заправку кондиционера фреоном следует делать раз 1 год. Практика показывает, что в такой частоте необходимости нет. Достаточно проводить процедуру с периодичностью 4−5 лет. Связано это с высоким качеством стыковых соединений. Если же утечка произошла, производится разборка аппарата и поиск мест неисправностей.

Существуют признаки, указывающие на недостаток в системе фреона:

• из-за снижения эффективности работы оборудования внутренний блок начинает гнать теплый воздух;
• компрессор выходит на безостановочную работу с максимальной нагрузкой;
• на дисплее выводится ошибка;
• сервисный порт внешнего блока с поступающим к нему жидкостью покрывается льдом;
• обмерзает испаритель внутреннего блока.

Стационарно используемое оборудование

Для проведения заправки кондиционера фреоном существует специальное оборудование. При его подборе существуют определенные критерии:

• звуковая сигнализация;
• графическая индикация;
• функция процесса заправки в автоматическом режиме;
• датчик, показывающий количество закаченного хладагента.

Подбор станции для заправки кондиционеров осуществляется по каталогу. Разделяются они на следующие типы:

1. Автоматические и полуавтоматические. Вся работа проводится без участия человека.
2. Ручные. К преимуществу относится их меньшая стоимость. Однако весь процесс ведется под контролем персонала.
3. Одноразовые. Применяются только в тех случаях, когда требуется экстренная заправка.

Приборы и материалы для самостоятельной заправки

Если планируется заправка установки самостоятельно, то приобретаются или берутся в аренду оборудование и материалы.

К ним относятся:

• бытовой вакуумный насос с обратным клапаном;
• манометрический коллектор, в комплект которого входит набор шлангов.
• домашние электронные напольные весы;
• набор рожковых ключей.

Марка фреона подбирается та, что указана в инструкции. Иногда на внешнем блоке располагается табличка, где написана еще и норма заливки. Она может выражаться в граммах или килограммах.

Нелишним будет приобретение электронного прибора, обладающего возможностью нахождения мелких дефектов, через которые проходит утечка фреона. В случае понижения давления им может быть обнаружена щель толщиной с волос.

Советы и рекомендации

Во время заправка кондиционера своими руками нужно руководствоваться рекомендациями. Это касается не только подбора фреона, но и всего процесса.

1. Ориентир делается исключительно на марку фреона, указанного в инструкции. Как правило, это R410а. Иногда бывают R 22 или R 134а. Если попадется R 12, то брать не стоит, поскольку такая марка относится к устаревшим.
2. В зависимости от марки фреона подбирается манометрический коллектор. Его шланги настроены на работу только с конкретным видом газа. Связано это с тем, что в хладагенте содержатся минеральные и синтетические масла.
3. Количество фреона берется с запасом. Он необходим для продувки шлангов и заполнения магистралей свыше 3 м. Стандартный вес составляет 1 кг .
4. Во время работы требуется уделить время поиску мест утечки фреона. В случае нахождения заняться их устранением.
5. Работать с вентилями в указанной последовательности.
6. Не игнорировать этап продувки шлангов. Нельзя допускать попадания в систему кислорода и влаги.
7. Обязательно закручивать вентиль баллона перед отсоединением шлангов.

Процесс замены своими руками

Чтобы поменять фреон в системе, необходимо избавиться от старого газа. Он просто выпускается в атмосферу. Именно так поступают новички, поскольку это для них оптимальный вариант. Определить, какое количество газа осталось в системе, и сделать дозаправку может только опытный мастер.

Перед началом работы следует убедиться в исправности оборудования. Если есть возможность, сделать опрессовку азотом. Для этого он закачивается в систему под давлением 25 — 30 Бар.

Инструкция по замене фреона выглядит следующим образом:

1. На первом этапе старый газ выпускается в атмосферу. Делается это путем откручивания трубки или золотника. В процессе работы нужно стараться, чтобы не вытекло масло, поэтому выпуск газа проводится медленно. В это же время открываются с помощью ключа оба крана.
2. Краны закрываются. Синий шланг манометрической станции, расположенный слева, подсоединяется к золотнику.
3. Расположенный посередине желтый шланг, подсоединяется к вакуумному насосу. Агрегат включается. В течение работы ведется наблюдение за вакуумметром. Его стрелка сначала опускается до нуля, а потом движется ниже и должна показать -1 Бар. На сервисных портах вентиля открываются.
4. В течение 20 мин. контур вакуумируется. Прибор останавливается. Ведется наблюдение за стрелкой в течение 0,5 часа. Если она не начнет двигаться к нулю, значит, протечки нет.
5. Шланг вынимается из насоса и подключается к баллону. Левый кран коллектора закрывается. Открывается вентиль резервуара и идет продувка фреоном шланга.
6. Дальше баллон устанавливается на электронные напольные весы. Стрелка обнуляется. Вентиль коллектора открывается и ведется наблюдение за уменьшением веса баллона. Как только требуемое количество фреона вытечет, кран перекрывается.
7. Заворачиваются оба вентиля системы, шланги убираются, и ведется проверка установки.

Другие способы закачки

Полная заправка системы проводится редко. Гораздо чаще идет ее дозаправка. Проводится она по следующим параметрам:

• исходя из температуры перегрева;
• давления фреона в кондиционере;
• по потреблению компрессора.

Чтобы начать добавление газа, необходимо иметь точные данные о его количестве в компрессоре, внешнем и внутреннем блоке. Первый способ дает такую возможность. Для этого используется дистанционный пирометр или контактный термометр. Ведется замер величины температуры хладагента во время работы компрессора и сопоставление этой величины со шкалой, нанесенной на манометре станции.

Если реальная температура фреона превышает на 8 градусов точку отметки шкалы станции, то требуется его дозаправка. Она ведется небольшими порциями. Если при повторной проверке величина окажется 5 градусов — произошла перезаправка. Требуется газ выпустить.

На величину давления в системе влияет множество факторов, поэтому понять, сколько фреона в компрессоре на данный момент, трудно. При самостоятельной замене газа лучше этими методами не пользоваться. Недостаток опыта может привести к тому, что выйдет из строя компрессор.

Работу по заправке кондиционера реально провести своими руками, но, кроме определенного уровня знаний, нужно оборудование. Оно довольно дорого стоит, поэтому лучше его взять в аренду на некоторое время. Обязательно необходимо ознакомиться с инструкцией, где сказано, какую марку фреона можно использовать.
